Как из фото сделать чертеж?: pavel_samuta — LiveJournal

 Хочу поделиться с Вами своим нехитрым опытом. Часто возникает ситуация перечертить деталь сложной формы, отсутствует нужный измерительный инструмент (например радиусомер шаблонный) либо  измерительной длинны штангенциркуля не хватает.

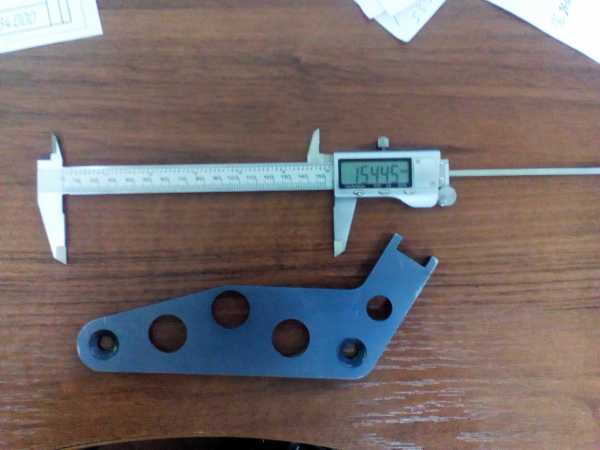

Деталь сложной формы.

Если Вы не знаете, как можно любую картинку более-менее нормальную по качеству, схему, графики функций из учебника,  превратить в электронный документ — чертеж, используя один размер за базу и программу Компас, то вы попали сюда.

Не всегда есть нужные измерительные приборы по рукой.

Для начала нам понадобится четкая фотография либо сканированное изображение нужного объекта. Нужно точное фото детали, строго перпендикулярное к оси съемки.

Как называли это в старые добрые времена, будем использовать Компас как «световую доску». Помните такое изобретение: стекло, на нем чертеж, сверху чистый лист, на который надо «пересветить» нижний чертеж? Снизу направляем свет настольной лампы – и вперед!

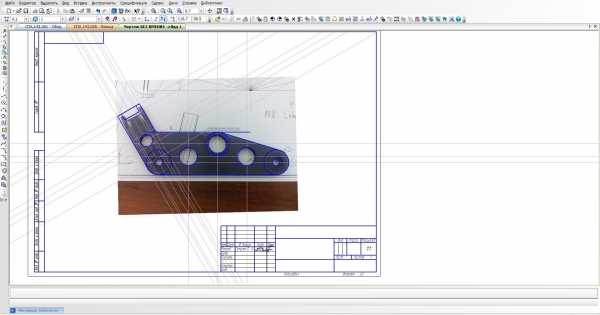

Перечерчивание чертежа.

В Компасе для этого используем слои. Через меню Вставка – Рисунок  – Открыть - открываем вашу фотографию. Изображения добавляются двумя способами: Внешней ссылкой и Добавлением в документ — этот метод хорош тем, что изображения остаются в чертеже, независимо от того, куда вы переместили чертёж. Есть и существенный минус: при большом количестве  объектов в теле чертежа (особенно тяжёлых), чертёж начинает заметно тормозить.

По умолчанию изображения добавляются на задний план (позади всех). В данном случае картинка в JPEG. На панели свойств можно сразу изменить масштаб рисунка, а также выровнять  его по горизонтали (угол поворота).

Меню настроек вставки фотографии в Компас 3D/

Например вы измерили отверстие детали, измеряете размер на фото того же отверстия, вычисляете коэффициент масштабирования, и в настройках фото вводите необходимую поправку. В дальнейшем линии которые вы проведете, будут совпадать с чертежом на рисунке (что то наподобие инструмента лассо в фотошопе).

Далее: Вставка – Слой – появляется окно менеджера документа – нажимаете в нем Создать слой – Ок.

В новом слое обводите поверху картинку требуемыми типами линий. В самом начале создания чертежа характерные точки отрезков, центров дуг, окружностей желательно ставить при большом увеличении. Когда уже появятся базовые линии контура вида, следующие линии следует привязывать к их характерным точкам, используя привязки в Компасе. Для вертикальных-горизонтальных отрезков лучше использовать режим ортогонального черчения. Если вы все обводите по масштабированном фото - у вас уже все точно получиться.

Базовые линии контура детали.

По окончании работ удаляем фото либо гасим системный слой с фото. На экране останется только то, что вы навели, обнаруженные ошибки можно исправить.

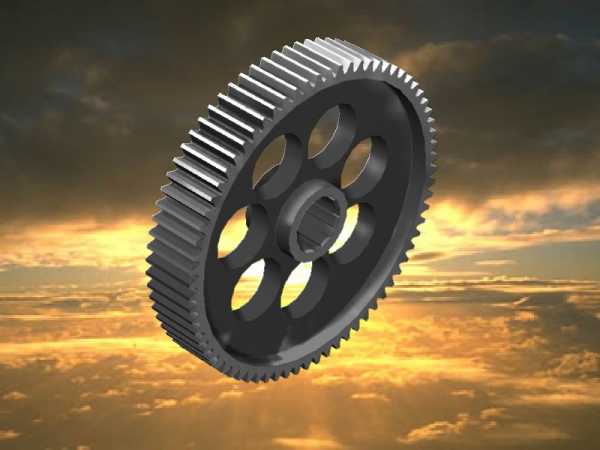

Таким образом можно решать задачи различного уровня сложности, в том числе и создавать трехмерные модели. Результат будет приятно вас радовать — так как электронный формат можно вставить практически в любой нужный вам документ. Всем быстрого и легкого черчения!

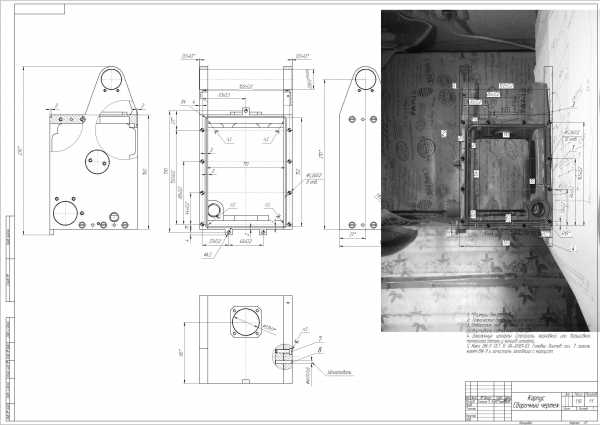

Сборочный чертеж из фотографии детали. Создание трехмерной модели по фото детали.

pavel-samuta.livejournal.com

Чертеж ST2 по русски - багги-планс.рф

Чертежи багги "ST2 по русски" . Готовая машинка описана в этой статье

Выкладываю чертежи своей машинки.

Из достоинств можно отметить что человек ростом 195 помещается свободно, над головой запас места около 150 мм, ногам также не тесно.



Теперь по недостаткам. Из за конфигурации передних рычагов несколько ограничен угол поворота колес, иногда не хватает. База великовата, из за этого сложно крутить пятаки, зато в заносе контролируется достаточно просто.



На чертежах не даны некоторые второстепенные размеры, их выбираем по месту.



При установке двигателя необходимо особое внимание обратить на работу левого (короткого) внутреннего ШРУСа при ходе подвески на сжатие и отбой, т.к. угол его работы близок к критическому. Возможно есть смысл наклонить двигатель немного влево, как это сделано в Б2908.



При креплении задних стоек нужно следить за тем, чтобы при ходе сжатия они не касались кромки колесного диска.





Данные чертежи свободны для некоммерческого использования и постройки машинки для себя. Использование их коммерческих целях без согласования с автором разрешается исключительно ярчайшим представителям сексуальных меньшинств.

buggy-plans.ru

Табурет из дерева своими руками. +Чертежи +800 фото

Круглая складная табуретка + Чертеж

Ниже мы привели вам пошаговые фото мастер класса по изготовлению вот такой вот замечательной табуретки с круглым сиденьем. Табуретка легко складывается и раскладывается буквально без лишних усилий, т.е. всяких там защёлек и перемычек, тут все просто. Обратите внимание, как автор (который нам неизвестен), что бы закрыть металлическую шпильку между ножками, вытачивались деревянные трубочки.



Табурет-стульчик в детскую комнату в виде пазлов.

Эти стулья прекрасно подходят для детей и могут пойти в игровую или детскую комнату, а так будут отличным решением для детского садика. Сиденья стульчиков выполнены в форме пазлов, и поэтому при необходимости эти стулья можно соединить в единую скамейку, что в определенных случаях может быть очень удобным. Как сделать такие стульчики своими руками вы можете узнать из пошаговых фото, расположенных ниже.

Источник фото: instructables.com/id/HomeMade-Modern-DIY-Puzzle-Stool Автор: homemademodern

Как сделать табурет на трех ножках

Вы знаете, что табурет на трех ножках гораздо устойчивей, чем на четырех? Секрета нет, для конструкции из четырех опор нужна ровная поверхность, а если упора только три, то они сами «ищут», куда опереться.

Как сделать табурет на трех ножках своими руками? Смотрите мастер класс. Лобзиком выпиливаете круглое сиденье, затем ножки. В сиденье делаете отверстия: при помощи циркуля рисуете на нижней части сиденья круг, делите его на три равные части и определяете точки для отверстий. Самая сложная часть, просверлить отверстия под углом, здесь необходима точность. Как вариант, можно использовать брусок. Сверлите отверстия поочередно, уперев сиденье на брусок, тогда будет одинаковый угол, главное, точно вертикально направить сверло. Затем вставте ножки и отшлифуйте поверхность. Табуреточка готова.

Источник фото wikihow.com

Простой круглый табурет





Магнитный табурет из трех досок (разборный)

Такой табурет вы с легкостью сможете разобрать и положит с собой в походный рюкзак или машину, и это не займет у вас много места. Разобрать и собрать такой стульчик сможет даже 2-3 летний ребенок.

На фото ниже проиллюстрированы все шаги изготовления этой модели. Обратите внимание. что сиденье табурета держится на магнитах, что делает разборку стула очень быстрой и простой. Магните же в свою очередь держаться на клею.

Источник фото: instructables.com/id/Magnetic-Joinery-Flat-pack-Stool Автор: dalegribble



Круглый табурет из картона

Этот табурет делается из 22 трапециевидных форм из 3 мм гофрированного картона, формы склеены между собой клеем ПВА. Ниже можете рассмотреть чертежи этого картонного стульчика.


Примечание: на фото стул, который побывал 5 месячном ежедневном использовании человеком весом в 80 кг., что уже говорит о его надежности и прочности.



Источник фото: instructables.com/id/Cardboard-Stool-3/ Автор: terrapol

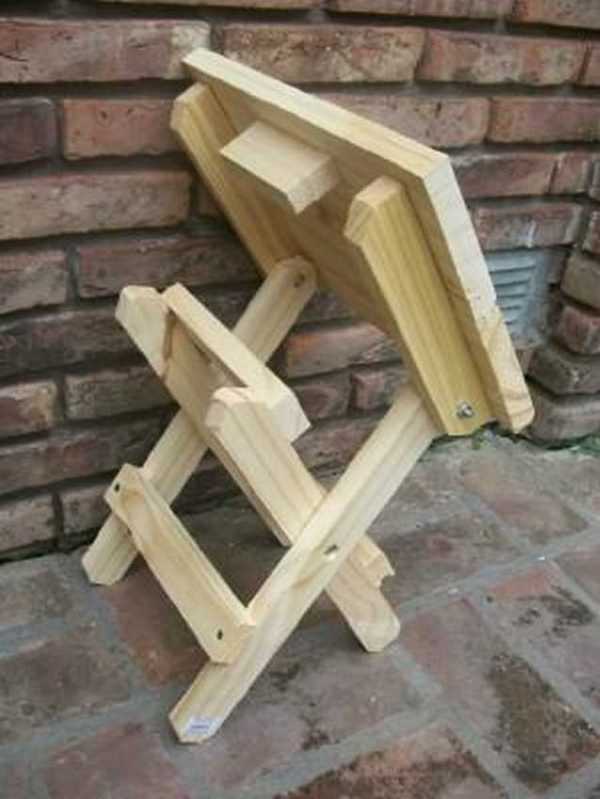

Раскладной переносной табурет

Замечательный и компактный табурет из дерева получается как на этих фото. К сожалению, пошаговых фото нам найти не удалось, но из фото, сделанных со всех ракурсов и представленных  ниже и так все понятно, у опытного мастера здесь вопрос возникнуть не должно.

Исчтоник фото: www.articulo.mercadolibre.com.ar/MLA-617029572-banqueta-banco-silla-plegable-de-madera-somos-fabricantes-_JM



Табурет из одного куска фанеры

Этот табурет собирается из деталей, выпиленных из цельного куска фанеры.

Чертежи вы можете рассмотреть и скопировать ниже. Выпиливать можно на станке ЧПУ (например, заказав это в соседней мебельной фабрике) или самостоятельно электро лобзиком неудобные места и циркуляркой прямые линии. Можете распечатать шаблоны деталей на листе бумаги, а затем, приложив трафарет к листу фанеры, очертить все необходимые детали.

Этот табурет относится к разборным моделям, поскольку может быть переправлен в разобранном и компактном виде до места назначения и там уже собран.

Исчтоник фото: www.instructables.com/id/Simple-knock-down-stool-made-from-plywood-flat-pa Автор: canuckinjapan



Чертеж. Табурет из фанеры в полусборе


Источник фото: www.vmasshtabe.ru



Стул + стремянка + гладильная доска.

ТРИ в одном!!!

Необычное дополнение к стулу трансформеру, который может быть и табуретом и лестницей, придумали в недавнее время. Спинку табурета трансформера заменили на гладильную доску и этот вид мебели приобрел ещё одно замечательное качетсво.

Интересно, чем ещё придет в голову мастеров дополнить этот стул???

Источник фото: www.hubpages.com/living/Folding-Ironing-Board-Chair



Чертеж. Табуретка раскладная из дерева

Источник фото: wood.woodtools.nov.ru/books/wood_backyard/wood_backyard_072.htm



Складывающийся табурет своими руками из дерева

Посмотрите какой удивительный складной табурет можно сделать из дерева, данная модель прекрасно складывает и имеет превосходные показатели по прочности, что доказал авто фото на последних фото, где он сделал по подобию этой табуретки складной стол(просто увеличив размеры деталей) и встал на него всем своим весом.

Вот видео на ютубе, где вы можете посмотреть процесс сборки и трансформации https://www.youtube.com/watch?v=JiQPUKHo9Xo

Источник фото: www.paleotool.com/furniture/



Табурет в стиле модерн.

Этот легко изготавливаемый табурет можно использовать в качестве прикроватной подставки для телефона или пульта, для цветов или в качестве мобильного мини столика для кофе. Несмотря на кажущуюся иллюзорность шаткости столбовой ножки, на самом деле этот стульчик является очень устойчивым образцом модной и простой деревянной мебели.



Раскладная табуретка тренога своими руками

Порядок сборки складного табурета:





Чертеж: Раскладная табуретка тренога своими руками





Раскладной  табурет (или стол) конструкция

Вот такой складной стул (или стол: зависит от размеров, в которых вы будете изготавливать данную модель) вы сможете сделать своими руками согласно модели показанной на фото коллаже ниже

 Источник фото: www.popularwoodworking.com/projects/aw-extra-4512-folding-table-base





Простой переносной табурет-лавка + Чертеж

Делается такой табурет очень просто и быстро, посмотрите чертежи на фото. Изготовить можно как из досок так и из фанеры и ДСП.

 Источник фото: www.woodarchivist.com/2391-foot-stool-plans





Дизайнерская табуретка из массива

Простота и минимализм. Этот табурет сразу привлечет к себе внимание. Сделать его совсем не сложно. Как видите он состоит из 4 деталей: двух брусков и двух ножек. Данный табурет может служить подставкой для цветов или быть министоликом для кофе.



Табурет с резным верхом

Табурет, конечно, обычный, вся фишка в красивой резьбе на крышке. Чтобы получилось так же красиво, надо обзавестись станком с ЧПУ. Хотя, если есть терпение, можно сделать и вручную. Ниже пошаговые фото, где показано, как сделать полностью табуретку, не только седушку. Кстати, конструкция очень надежная, а рисунок? Рисунок можно вырезать любой, если нет специального инструмента, сделайте трафарет и повозитесь немного со стаместкой.

Источник фото www.wilkerdos.com/2015/08/diy-simple-step-stool-with-cnc-carved-top/



Высокий табурет

Высокий табурет для кухни



В чем преимущество табуретов? Занимают мало места, более функциональны, чем стулья, подходят практически для любого интерьера. И еще одно достоинство, их  легко изготовить самостоятельно. Здесь представлен мастер класс, как сделать высокий табурет для кухни своими руками. Основная часть, это ножки, чтобы самому сделать такое красивое резное изделие, нужен деревообрабатывающий станок. Хотя есть способы, как сделать ножки для табурета без токарного станка, но это если вы делаете одну табуретку, а если целый комплект на кухню, то, конечно, лучше заказать в мастерской. Автор этого мастер класса так и поступил, а на пошаговых фото показано, как сделать сиденье и собрать всю конструкцию.

Источник фото www.shanty-2-chic.com/2014/09/diy-bar-stools.html

Барные табуреты для кухни



Сегодня очень модно иметь на кухне небольшую барную стойку. Ну и соответственно, понадобятся барные табуреты для кухни. В интернете в каталогах есть очень стильные варианты, но это всего лишь табуретки, которые легко сделать своими руками. Например такие, как на фото. Для комфорта еще можно обить сиденья, но это можно сделать в любое время.

Также, если не хотите возится, сиденье можно сделать прямое, а не вогнутое.

Источник фото lazylizonless.blogspot.com/2012/06/barstools.html

Высокий табурет деревянный

Табуреты изготавливают из разного материала, ДСП, фанеры, но конечно полностью деревянный более надежный, хотя и делать их немного сложнее. Зато табурет из массива долго прослужит, ну и выглядит, конечно, солидней. Из материалов нам понадобятся бруски, рейки для царг, доска для сиденья. Чтобы конструкция выглядела аккуратно, доски необходимо тщательно отшлифовать. Снизу делается разметка под крепления и главное, тщательно проследить, чтобы все ножки были одинаковой длинны. Для соединения можно использовать разные способы, например, мебельные шурупы, но как видите на пошаговых фото, автор использовал шипы, не самый простой метод, но ведь главное результат. Готовую конструкцию необходимо отшлифовать и задекорировать. Для дерева логичней всего покрыть поверхность тонированным лаком, чтобы подчеркнуть фактуру. Вот рисунки, как представлял автор свой табурет перед сборкой.





























Автор утверждает, что сделал этот табурет за один день, наверно это был трудный день:)

Может и у вас получиться, но вы не узнаете, если не попробуете.

Источник фото blog.oldwolfworkshop.com/2014_01_01_archive.html

Плетеный табурет своими руками



В основном табуреты декорируют красивыми резными ножками, но и для сиденья можно придумать что-то оригинальное. Вот пример – плетеный табурет своими руками, дешево и стильно. Здесь использован простой метод диагонального плетения. Все что нужно это шнур, лучше всего парашютный, гвозди и молоток. Сам табурет можно изготовить самостоятельно, в этой статье показано много вариантов, или использовать старую табуретку и возможно немного переделать царги.





Источник фото www.apartmenttherapy.com/reuse-recycle-woven-stool-diy-smile-and-wave-200304

Еще один вариант табурета с плетеным сиденьем, только здесь используется узор, типа «шеврон».



Веревка подойдет практически любая, желательно, покрепче. Всего где-то 25 метров. Процесс в принципе, хорошо показан на пошаговых фото мастер класса. Для начала закрепите конец веревки, потом начинаете наматывать, для лучшей фиксации царги можно намазать клеем. Когда основной слой готов, можно вплетать дополнительный шнур. Через каждые несколько рядов закрепляете его степлером или гвоздями. Чтобы получился узор в виде шеврона, нужно в середине обмотки сместить дополнительную веревку на шаг назад.





Можно использовать еще такое декоративное плетение.



Правда большой вес такая конструкция не выдержит, потому что вся нагрузка будет идти только на основное плетение, но подойдет  маленького ребенка, или как вариант, можно использовать в качестве подставки для ног. Процесс плетения такой же, как и в предыдущих случаях, просто узор можно делать без дополнительного крепления.







Источник фото http://handmadeidea.com.ua/decor-interiera/taburet-s-pletenym-sidenem/

Чертежи табуреток из дерева

novamett.ru

Садовое кресло: чертежи, фото | Сам Себе Строитель

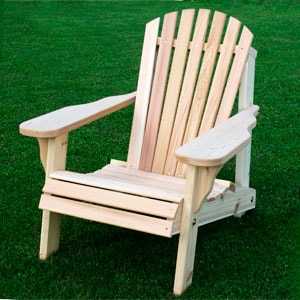

Как сделать садовое кресло «Адирондак»: фото, чертежи, схемы.

Деревянное кресло «Адирондак» это наиболее оптимальный вариант для комфортного сидения и в плане простоты изготовления. Такое кресло идеально подходит для отдыха на даче и отлично смотрится на садовом участке в отличие от пластиковых и металлических аналогов, что есть в продаже.

Кресла «Адирондак» по праву считаются своего рода эталоном садовой, пляжной мебели, а оригинальное название это фольклорный (деревенский) стиль, который пришёл к нам из Америки, где получил своё название по имени горы Адирондак.

Сделать садовое кресло не сложно, здесь отсутствуют сложные соединения и детали.

Для изготовления кресла вам понадобятся материалы:

  • Доска толщиной 20мм (можно сосновая).
  • Шурупы – 4,5 х 40 мм.
  • Болты – 10 х 60 мм.
  • Гайки, шайбы.
  • Пропитка для древесины.
  • Лак или краска.

Из инструментов:

  • Электролобзик или пила.
  • Стамеска.
  • Молоток.
  • Ключ для затяжки гаек.
  • Фигурная отвёртка или шуруповёрт.
  • Дрель, свёрла, зенкер.
  • Шлифовальная машинка или наждачная бумага.

Для изготовления садового кресла можно воспользоваться подробными чертежами, предоставленными на рисунках.

Для начала рассмотрим, из каких деталей состоит садовое кресло.

Схема кресла.

1 – спинка.

2 – шурупы.

3 – поперечная планка.

4 – задняя ножка.

5 – опора.

6 – болты.

7 – подлокотник.

8 – передняя ножка.

9 – сидение.

10 – опора подлокотника.

Подробные чертежи деталей кресла предоставлены на рисунке.

Чертежи садового кресла.



Детали кресла:

1 – планка для спинки кресла – 7 шт.

2 – планка для сидения – 8 шт.

3 – ножка передняя – 2 шт.

4 – ножка задняя  2 шт.

5 – верхняя поперечина спинки.

6 – нижняя поперечина спинки.

7 – подлокотник – 2 шт.

8 – упор 2 шт.

Чертежи опоры кресла.

Из досок выпиливаем детали кресла, шлифуем, сглаживаем кромки. Чтобы предотвратить гниение древесины, рекомендуется все детали кресла покрыть антигрибковой пропиткой, довольно часто древесина начинает гнить в местах соединений.

Собираем конструкцию, в местах креплений шурупами сверлим не полностью отверстия и зенкуем, чтобы спрятать шляпки шурупов. Шляпки шурупов можно скрыть пластиковыми заглушками под цвет древесины.

Схема крепления ножек и опоры кресла.

При желании кресло можно покрыть лаком или покрасить, делать это лучше до сборки кресла.

Конструкция кресла «Адирондак» очень удобна для отдыха на открытом воздухе.
