Это радиаторы центрального отопления, мобильные электрообогреватели, воздушные калориферы, тёплые полы и многое другое. Среди всего этого разнообразия следует обратить внимание на такие устройства обогрева, как тёплый плинтус электрический и водяной тёплый плинтус. В данной статье мы постараемся донести до читателя понятие, что такое тёплый плинтус.

Принцип работы тёплых плинтусов

Суть самой идеи обогрева тёплыми плинтусами заключается в том, что система отопления располагается по периметру помещения возле пола. Нагретый воздух в конвекторе медленно поднимается вдоль стен. За счёт этого прогревается весь объём комнаты.

Такая система тёплого плинтуса, оснащённая термостатом с датчиком температуры, поддерживает постоянную температуру воздуха внутри комнаты, не образует конденсата на стеклах оконных переплётов, препятствует появлению сырости и плесени на стенах.

Тепло от конвекторов не повлияет на мебель

Тёплые плинтусы практически не занимают большого пространства. Несмотря на высокие показатели мощности, вблизи конвекторов спокойно можно размещать мебель и прочие предметы интерьера. Поверхность конвекторов не нагревается до опасного уровня температуры, вызывающего ожоги.

Торговая сеть предлагает на продажу системы тёплых плинтусов двух видов. Это электрический плинтус и тёплый плинтус водяной. Рассмотрим каждый обогреватель.

Электрический тёплый плинтус

Как сделать тёплый плинтус своими руками, работающий от электросети? Имея навыки работы с электротехникой, можно собрать электрический тёплый плинтус вполне самостоятельно.

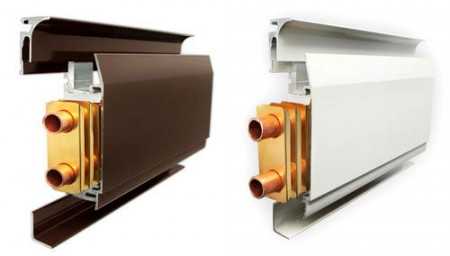

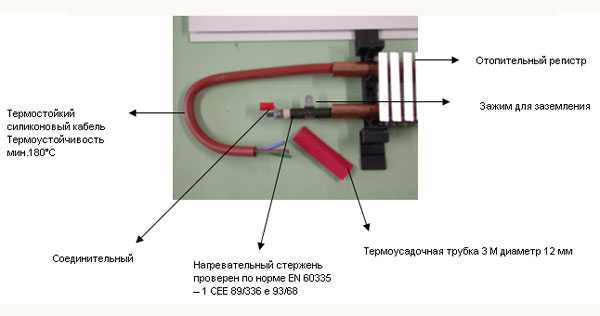

Обогреватель состоит из двух горизонтально расположенных медных трубок. Через верхнюю трубку проходит силовой кабель, покрытый силиконовой изоляцией. В нижнюю медную трубку продевают трубчатый электронагреватель. Вся система управляется через датчик температуры воздуха блоком терморегуляции.

Нагревательный элемент — обычный ТЭН

При падении или увеличении температуры внутри помещения тэны периодически включаются, выключаются, обеспечивая этим постоянный температурный режим.

Приобретают комплект тёплого плинтуса на основе расчёта длины нагревателей, углов поворота и прочих сопутствующих элементов. Сам нагревательный элемент представляет собой трубчатый электронагреватель (ТЭН), заключённый в медную оболочку.

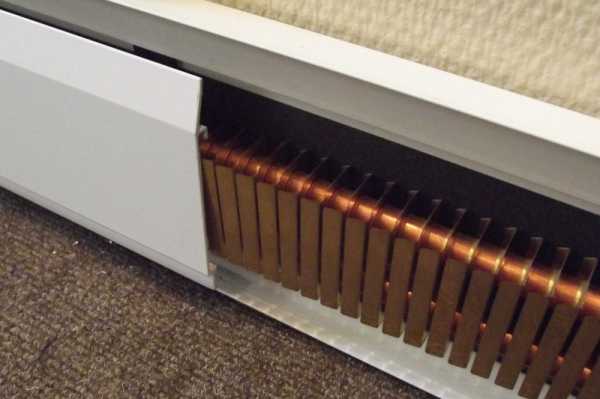

В свою очередь медная труба продета через корпус из ребристых тепловых отражателей (радиатор). Электрические нагревательные модули производят нескольких типоразмеров. В зависимости от длины электрообогревателя меняется его мощность, что видно из таблицы:

Длина ТЭНа
мм
Мощность
Вт
1 700 140
2 1000 200
3 1500 300
4 2500 500

Из разных по длине тэнов установка тёплого плинтуса возможна на любых площадях, любой конфигурации.

Монтаж электрического плинтуса

Устанавливайте нагревающий элемент в 3 см от стены

Собрать свой напольный электрообогреватель вручную может только человек с большим опытом электротехнической работы. Рассчитать размеры тэнов, сделать радиаторные насадки, установить соединительные кабели это очень сложная и ответственная работа. Поэтому проще купить готовые элементы отопления тёплых плинтусов.

Когда уже приобретён обогревающий комплект плинтусов, приступают к подготовительным работам.

Зная, что плинтус с подогревом должен греть не стены, а воздух, крепления делают такими, чтобы греющие электрические элементы находились на расстоянии не менее 30-ти мм от стен. Плинтус должен быть высотой 140 мм.

Монтируют электрообогреватель в несколько этапов:

  1. Устанавливаю монтажную коробку на высоте 4 – 6 см от пола. Подводят провода питания к распределительной коробке.

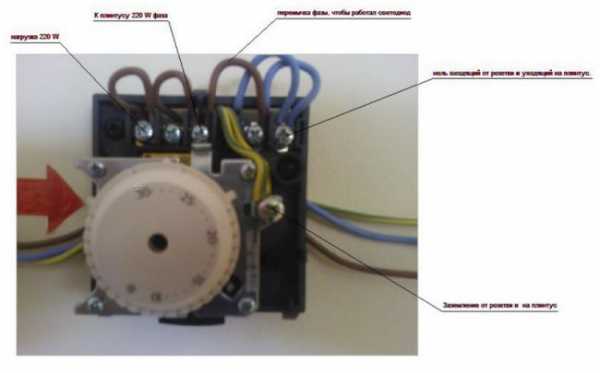

  2. На удобной высоте на стене монтируют выключатель с терморегулятором.

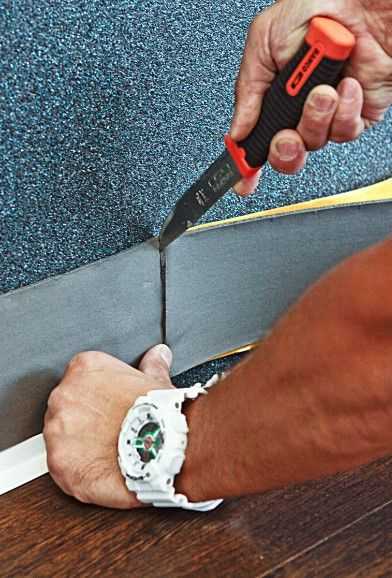

  3. На всю высоту плинтуса на стены наклеивают защитную ленту толщиной 3 мм.
  4. На стены наносят разметку под крепления под плинтуса с подогревом.
  5. Сверлят отверстия под дюбеля в местах, где должны устанавливаться крепления.
  6. Через технологические отверстия в кронштейнах ввинчивают шурупы в дюбель.

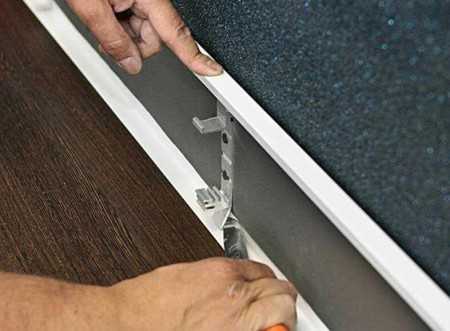

  7. На установленные кронштейны навешивают тепловой нагревательный модуль.
  8. Соединяют модули электрическими проводами параллельно.
  9. К системе подключают устройство защитного отключения (УЗО).
  10. Подсоединяют датчик температуры воздуха.
  11. Производят контрольное включение электроплинтуса. В случае выявления неисправности немедленно её устранить.
  12. Устанавливают облицовку плинтуса.

Облицовка плинтуса делается из эмалированных металлических панелей или пластика. Облицовка должны не доставать до поверхности пола 20 – 30 мм. На верхней части панелей имеются горизонтальные прорези. Такая конструкция обеспечивает постоянное перемещение воздушных масс снизу вверх. Облицовка плинтуса помимо своей функции воздуховода, исполняет защитную роль от случайных механических воздействий.

Работы, связанные с подводом электроэнергии к плинтусу, подключением к электросчётчику, установкой системы терморегуляции лучше всего поручить специалисту.

Монтаж тёплого плинтуса обеспечивает полную электробезопасность. Места соединений проводов с контактами модулей закрывают термоусадочными трубками. Трубки защищают поверхность контактов от влаги. Подробнее о монтаже теплого плинтуса смотрите в этом видео:

Несмотря на защиту от влаги, специалисты предупреждают о том, что устанавливаться электрообогреватели не должны в помещениях с повышенной влажностью.

Водяной тёплый плинтус

Чаще такие системы устанавливают в частных домах

Особый комфорт в жилых помещениях может создать собранный водяной тёплый плинтус своими руками. Если посмотреть на водяной плинтус с конструктивной точки зрения, то мы увидим компактные «растянутые » в длину модули.

Для монтажа плинтусной системы водяного отопления наиболее подходят частные домовладения или общественные учреждения. Необходимые условия для монтажа тёплых плинтусов – это наличие газового котла и центральное водоснабжение.

В некоторых случаях используют котлы, работающие на твёрдом и жидком топливе. Также потребуется резервная ёмкость (водонапорная башня) для восполнения уровня воды в отопительной системе.

Плинтусные конвекторы с водяным теплоносителем устанавливают по периметру помещения. Модульный жидкостный электро обогреватель может быть различной длины. В углах помещения модули соединяют специальными угловыми элементами, чем заполняют полностью обогреваемый периметр комнаты. Благодаря такому размещению плинтусов, помещение прогревается более равномерно, чем при отоплении обычными водяными радиаторами.

Если вы решили установить систему жидкостного обогревающего плинтуса, подключённого к центральному отоплению, вам придётся получить разрешение на установку этого оборудования у соответствующих коммунальных служб.

В противном случае вас могут оштрафовать и заставить демонтировать обогреватели.

Конструкция водяного конвертера

Труба с горячей водой присоединена к газовому котлу

Конструкция плинтуса довольна проста. Верхняя труба, как правило, выходит из системы газового котла, проходит через весь периметр обогреваемой площади и переходит в нижнюю обратную трубу. Нижняя труба возвращает охлаждённый теплоноситель в газовый котёл.

Трубопроводы вмонтированы в корпуса ребристых теплопередатчиков. За счёт ребристого строения поверхность теплоотдачи многократно увеличивается, что значительно способствует активной циркуляции нагретых воздушных масс.

Чтобы установить тёплый плинтус водяного обогрева самостоятельно, надо обладать достаточным опытом работы по монтажу сантехнического оборудования. Рассказывая ниже об особенностях монтажа тёплого водяного плинтуса, мы обращаемся именно к таким людям. Это поможет при выборе той или иной системы обогрева жилища.

Принцип функционирования водяных плинтусов

Принцип обогрева помещения жидкостным конверторным плинтусом ничем не отличается от обогрева другими приборами.

Холодный воздух поступает через нижний паз корпуса плинтуса.

Проходя через теплообменник, горячий воздух медленно поднимается, равномерно растекаясь по всему объёму помещения.

Согласно законам физики, охлаждённые массы воздуха опускаются вниз, тем самым вытесняют прогретый воздух вверх. Непрерывная циркуляция среды равномерно обогревает всё помещение.

Монтаж плинтусной системы водяного отопления

В строительных супермаркетах всегда можно приобрести нужную вам готовую систему водяного отопления плинтусов. Имея даже небольшой опыт сантехнических работ, вы вполне сможете сделать тёплый плинтус своими руками. Подробнее об отоплении теплым плинтусом смотрите в этом видео:

После соответствующей разметки точек крепления кронштейнов и их установки монтируют сами жидкостные модули (смотрите выше монтаж электрических плинтусов). В отличие от электрических обогревателей монтаж жидкостных модулей требуют тщательного контроля плотности соединений трубопроводов.

Монтаж отопительной системы плинтусов лучше доверить специалистам.

Испытание смонтированных плинтусов

Молекулы воздуха значительно меньше молекул воды. Практика показывает, что проверка плотности соединений более эффективна созданием высокого давления сжатого воздуха внутри трубопроводов.

С помощью компрессора в трубах тёплого пола создают давление воздуха около 5-6ар. Все соединения покрывают мыльным раствором.

В местах, где будет происходить утечка, появятся пузыри. Неплотности соединений устраняют и проводят повторное испытание на герметичность всей системы.

Облицовка плинтусов

Строение коробов водяных плинтусов ничем не отличается от облицовки электрических модулей. Короба делают обычно из тонколистового эмалированного железа.

Производители, идя навстречу пожеланиям потребителей, делают корпуса плинтусов различной расцветки. В основном в ассортименте преобладают корпуса белого цвета или с поверхностью, имитирующей ценные породы дерева, природного камня или натуральной кожи.

Похожие статьи:

gurupola.ru

Теплый плинтус своими руками – установка в два счета!

Важным элементом в создании оптимального микроклимата помещения выступает система отопления. Ее проектирование и реализация обычно отнимают много времени и сил. Сложность заключается в том, что функциональность и достоинства отопительных приборов часто обратно пропорциональны их размерам. Однако это не должно отражаться на эффективности работы отопительной системы, так как ее главная задача – поддерживать температурный режим в помещении на должном уровне.

Система обогрева выглядит компактно и привлекательно, обогревающие элементы скрыты под декоративной алюминиевой панелью

Содержание пошаговой инструкции:

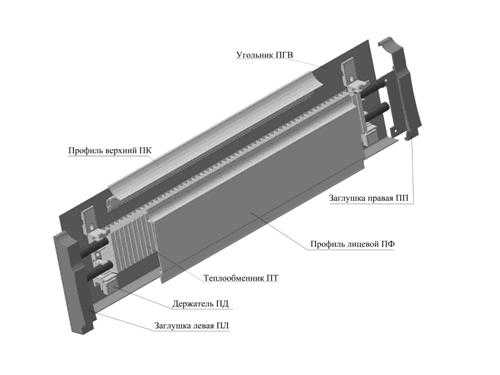

Конструкция теплого плинтуса

Спасением становится теплый плинтус, который представляет собой небольшие приборы для обогрева, устанавливаемые в нижнюю часть стены (отсюда и название). Конструкция включается в себя несколько базовых элементов, без которых невозможно нормальное функционирование устройства:

  1. Задняя панель. Она отвечает за удобный монтаж нагревательного прибора, а также за защиту поверхности стены от воздействия высокой температуры.
  2. Радиаторы. Они выполняют роль нагревательного элемента. Габариты данных элементов имеют следующие показатели: 1000*40*160 миллиметров. Важно, чтобы число теплообменных пластин было максимальным.
  3. Наружная панель. На ней располагаются специальные щелевые отверстия, которые предназначены для беспрепятственного движения воздушного потока.
  4. Боковые заглушки.
  5. Поворотные заглушки.

Теплообменный модуль может нагреваться двумя способами: водой или электричеством. В первом случае в устройство входят две трубы, по которым протекает горячая вода. Данный тип плинтуса может быть подключен к котельному оборудованию или к сетям теплосети.

Электрический тип обогрева предполагает наличие специального трубчатого электронагревателя и кабеля электропитания. Он абсолютно безопасен в процессе эксплуатации.

Важно: не рекомендуется устанавливать электрический плинтус в помещениях с повышенной влажностью, поскольку это может повлиять на качество обогрева и срок службы термборда.

Стандартные показатели

Стандартная установка, которая изготавливается в заводских условиях, имеет мощность 240 Ватт. Это оптимальный показатель для комнаты, периметр которой равен примерно двадцати метрам (с учетом средней высоты потолков).

Часто задаваемые вопросы касаются возможности самостоятельного изготовления подобного радиатора. В принципе есть смысл заняться этим самостоятельно, однако необходимо быть готовым к тому, что процесс отнимет много времени, сил и финансов. В некоторых случаях такой эксперимент оказывается более дорогим удовольствием, чем покупка готового теплого плинтуса.

Достоинства теплого плинтуса

Способ подключения системы

Несмотря на то что плинтус отличается компактными размерами, по своим функциональным характеристикам он может посоперничать с крупными радиаторами.

Плинтусная система отопления обеспечивает равномерное распределение нагретого воздуха по всему объему помещения

Конструкция обладает рядом достоинств, которые выделяют его из альтернативных решений и обеспечивают беспрецедентную популярность:

  • небольшие размеры, за счет которых он легко становится частью любого интерьера, независимо от размера и стиля оформления помещения;
  • наличие разных декоративных панелей, которые позволяют получать оригинальное дизайнерское решение;
  • равномерный обогрев помещения. Данный вид радиатора устанавливается по периметру всей комнаты, благодаря чему теплый воздух распространяется во всех направлениях;
  • простота установки. Для того чтобы монтировать теплый плинтус в домашних условиях, необходимо лишь найти место подключения конструкции к электрической или тепловой сети;
  • предотвращение появления сырости и плесени в помещении.

    Плинтусную систему отопления можно располагать вблизи мебели, антиквариата, музыкальных инструментов, оргтехники

Недостатки теплого плинтуса

Кроме достоинств, теплый плинтус также обладает некоторыми минусами, которые в некоторых случаях оказываются решающими при принятии решения о монтаже системы:

  • сравнительно низкая эффективность обогрева при наличии большого количества мебели, стоящей у стены и закрывающей доступ воздуха к плинтусу;
  • высокая стоимость приборов. В заводских условиях для изготовления теплого плинтуса используется качественная медь, которая является дорогостоящим материалом.

    Теплый плинтус

Дополнительные комплектующие для монтажа плинтуса

Помимо непосредственно термбордов, устройство которых было описано выше, для установки теплого плинтуса понадобятся некоторые дополнительные комплектующие.

  1. Переходники для соединения разных секций.
  2. Соединительные трубы.
  3. Поворотные трубы (для углов).
  4. Переходники, соединяющие пластиковые трубы и секции.
  5. Защитная труба синего цвета.
  6. Защитная труба красного цвета.

Инструменты для установки

В число необходимых инструментов для установки входят: разводной ключ, перфоратор, молоток, ножницы (с помощью которых будут резаться пластиковые трубы), кусачки.

Монтаж водяного плинтуса своими руками

Схема установки

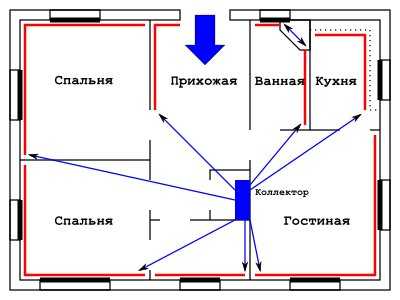

Шаг 1. Начинаем прокладывать трубы. За точку отсчета принимаем распределительный коллектор.

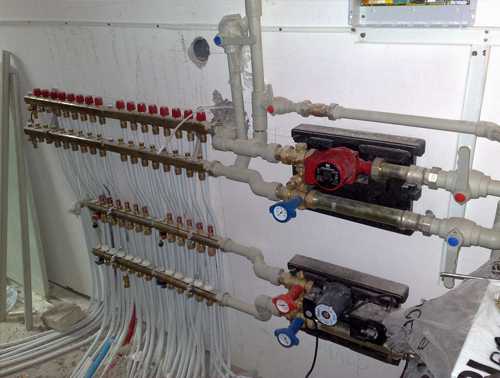

Распределительный коллектор

Шаг 2. Измеряем расстояние между точкой подключения коллектора и непосредственно плинтусом.

Шаг 3. Берем трубы, регулируем размеры соответственно полученным замерам, прокладываем в стену таким образом, чтобы синий значок был сверху, а красный – снизу.

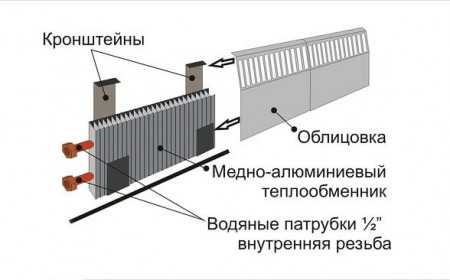

Схема устройства плинтусного конвектора: 1 – пластины (ламели), 2 – воздушная заслонка, 3 – труба из меди, 4 – прокладка из пластика, 5 – кронштейн для фиксации в коробе, 6 – стальная панель, 7 – суппорт

Шаг 4. Обклеиваем место установки плинтуса самоклеящейся изоляционной лентой.

Шаг 5. Начинаем монтировать алюминиевый профиль с угла.

Шаг 6. Прикручиваем профиль к стене саморезами или монтируем на силикон.

Шаг 7. Отступаем от угла 15 сантиметров, сверлим отверстия для дюбелей и устанавливаем клипсы на расстоянии сорока сантиметров друг от друга.

Элементы жидкостного обогрева

Шаг 8. Монтируем конвекторы. Для этого регулируем пластиковые трубы таким образом, чтобы они максимально точно и надежно соединялись с секцией плинтуса.

Шаг 9. Для правильной установки муфты надеваем на каждую из труб гайки и втулки, а также снабжаем их резиновой прокладкой.

Шаг 10. Вставляем в трубу из пластика специальную поддерживающую втулку.

Шаг 11. Скручиваем трубы с помощью разводного ключа.

Шаг 12. Приставляем термборд к поверхности стены, регулируем количество латунных ребер (при необходимости удаляем с помощью кусачек).

Шаг 13. Присоединяем следующую секцию, используя переходник. При монтаже на углах необходимо оставить отступ в один миллиметр (для декоративных элементов).

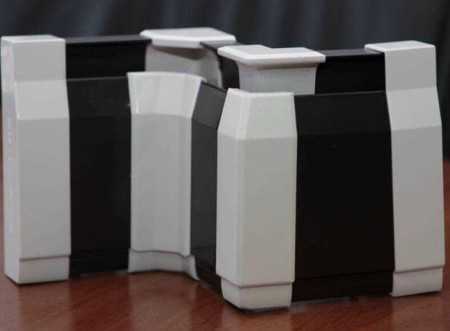

Шаг 14. На углах используем специально предназначенные угловые трубки, которые имеют форму, четко соответствующую углу. Их монтаж производится по аналогии с соединением труб, которое было описано выше: с использованием гаек, втулок и прокладок.

Шаг 15. Завершаем последнюю секцию гофрированной нержавейкой, которая крепится так, как и другие муфты.

Шаг 16. Крепим крышку теплого плинтуса: наносим на внутреннюю поверхность изделия изоляционную ленту, приставляем его к профилю и защелкиваем с помощью клипс.

Крепим крышку теплого плинтуса

Шаг 17. Устанавливаем декоративные элементы – пластиковые заглушки и угловые соединения.

Шаг 18. Соединяем систему с коллектором и запускаем воду.

При соблюдении всех правил теплый плинтус должен работать исправно. В том случае, если герметичность системы оказывается нарушенной, необходимо просто дожать места соединений с помощью обычного ключа.

Видео — Смесительный узел для теплого пола и теплого плинтуса

Монтаж электрического плинтуса своими руками

Электрический плинтус, схема

Несмотря на то, что внешне изделия практически не отличаются, существуют некоторые нюансы, которые следует учитывать при установке. Они обусловлены техническими характеристиками термбордов и особенностью нагревательных приборов.

Монтаж электрической системы отопления
Источник: http://aqua-rmnt.com/otoplenie/radiatory/plintusnoe-otoplenie.html

Этап 1. Подводим электрическое питание к монтажной коробке. Зачастую ее монтируют на расстоянии сорока сантиметров от пола. Эти работы должны осуществляться на подготовительном этапе под наблюдением квалифицированного мастера.

Этап 2. Устанавливаем нижнюю планку, которая представляет собой алюминиевый профиль.

Этап 3. Насаживаем планку из алюминия на специальные держатели-клипсы.

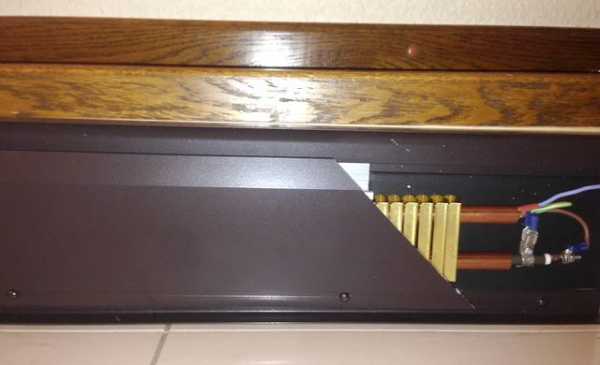

Этап 4. Вставляем элемент, который отвечает за нагревание в нижнюю трубу модуля.

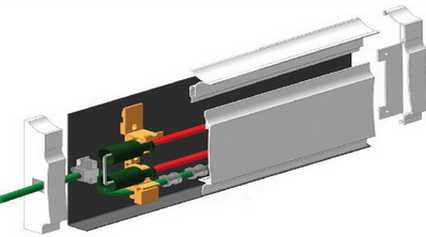

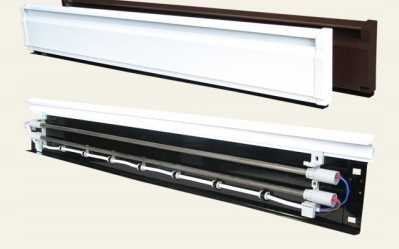

Устройство плинтуса с подогревом электрического типа

Этап 5. Вставляем модуль в клипсы таким образом, чтобы он не касался стены и изолирующих элементов, то есть как минимум на расстоянии четырех миллиметров.

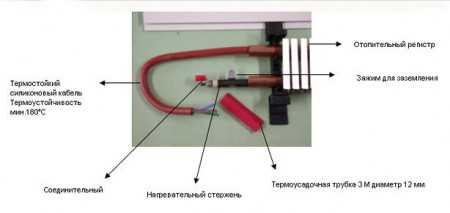

Этап 6. Дополнительно изолируем контакты ТЭНов термоусадочной трубкой, закрываем их защитным коробом, выполненным из пластика.

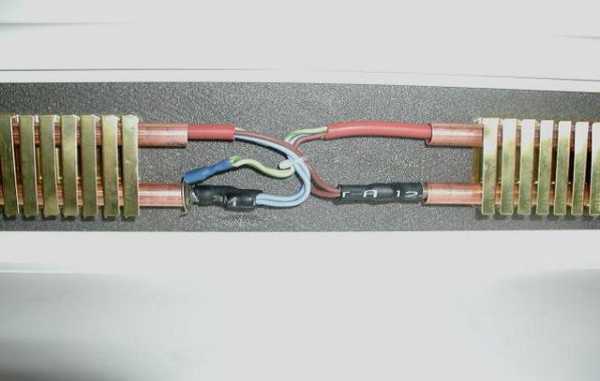

Этап 7. Осуществляем соединения между секциями с помощью термостойких кабелей.

Этап 8. Закрываем плинтус верхней крышкой.

Электрический теплый плинтус

Этап 9. Обеспечиваем подключение теплого плинтуса к электрической сети.

Теплый плинтус

Теплый плинтус представляет собой отличную альтернативу громоздким и дорогостоящим системам отопления. Равномерное распределение тепла по помещению помогает создать приятную и расслабляющую атмосферу.

Видео — Монтаж электрического теплого плинтуса

Видео – Электрический теплый плинтус

Видео – Монтаж теплого плинтуса

Видео — Что такое теплый плинтус

svoimi-rykami.ru

Теплый плинтус своими руками (фото)

В настоящее время в частных домах или квартирах используются разные системы отопления. Еще недавно были в моде системы теплых полов, печное и батарейное отопление. В 21 веке все чаще стали использоваться так называемые системы теплых плинтусов. Пришли они к нам из европейских стран, где подобные устройства имеют широкое распространение. В нашей стране они все больше завоевывают признание. Достигается это в первую очередь высокими показателями теплоотдачи и простотой использования.

Схема поэтапной установки электрического плинтуса.

Современный теплый плинтус эффективнее обычных батарей примерно на 20-30%. Все это свидетельствует о высокой экономичности такой конструкции. Монтаж плинтуса можно осуществить своими руками без помощи специалистов. Система теплых плинтусов нашла широкое применение не только в квартирах и домах, но и при строительстве офисов и других служебных помещений. Большое значение имеет и то, что она не требует крупногабаритного оборудования и отлично вписывается в интерьер. Рассмотрим более подробно, как сделать теплый плинтус своими руками, преимущества этой системы и технологию монтажа.

Классификация и принцип работы теплых плинтусов

Схема устройства плинтуса.

Установка подобной отопительной системы очень проста. Чтобы провести монтаж, сначала потребуется выбрать необходимый плинтус. Плинтусы могут быть нескольких типов. Различают водяной и электрический. В основе такого разделения лежит вид теплоносителя. В первом случае это вода, а во втором — электрический ток. Монтаж электрического или водяного плинтуса хорош тем, что такая система создает оптимальные микроклиматические условия в помещении. Теплый плинтус представляет собой металлическую планку (чаще из алюминия), имеющую нагревательный элемент. Высота теплого плинтуса над полом составляет 10-15 см, ширина около 3 см. Подобная система вырабатывает тепло, которое равномерно распределяется по всей комнате.

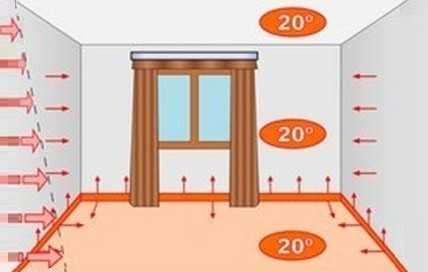

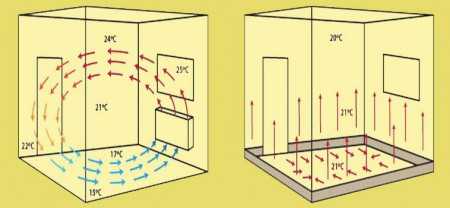

Благодаря тому, что теплый плинтус крепится к стене, воздух как бы прилипает к ней, в результате чего на стенах и окнах образуется своеобразный тепловой экран. Если сравнивать подобное оборудование с радиаторами, где циркулирует горячая вода, то в данном случае не происходит высушивания поверхности стен. При простом водяном отоплении тепло отдается только в сторону примыкающей стены. Теплый плинтус располагается по периметру комнаты, поэтому все стены будут иметь одинаковую температуру. Пол тоже будет прогреваться сильнее.

Эта технология осуществляет нагрев воздуха в помещении до 22-24 градусов.

При этом температура самого плинтуса может быть от 40 до 70 градусов.

Подготовительные работы

Схема расчета необходимого количества плинтуса.

Для того чтобы провести монтаж плинтуса, необходимо рассчитать количество материала и определиться с местом его установки. Особое внимание при выборе плинтуса уделяется объему теплопотерь в помещении. Он зависит от утепления пола, стен, окон. При достаточном утеплении дома или квартиры для обогрева 1 кв.м площади потребуется примерно 100 Вт теплоты. Если комната размером 10 м, а высота потолков достигает 2,5 м, то потребуется 0,5 кВт мощности электрической энергии. При простом водяном отоплении это значение было бы в 2 раза больше.

Для определения длины теплого плинтуса необходимо знать длину и ширину помещения. Для этого нужно сложить значения и умножить на 2. В результате получится периметр комнаты. Кроме того, между плинтусами потребуется небольшой зазор, который будет необходим при температурном расширении. Следующий этап работы — выбор места. Монтаж теплого плинтуса проводится на уровне не менее 1 см от пола и 15 мм от поверхности стены. Подобный зазор предохраняет материал от перегрева.

Монтаж электрического плинтуса

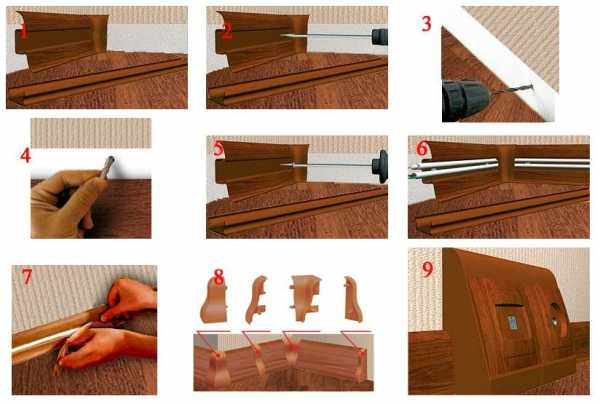

Схема установки фурнитуры на плинтуса.

Монтаж электрического плинтуса осуществляется чаще всего. Для этого сначала очищается участок стены, где будет крепиться теплый плинтус. Старые плинтусы убираются, после чего клеится изолирующая лента. Предварительно продумываются места вывода проводов. Необходимо помнить, что общая мощность всех проводов не должна превышать мощности термостата. Далее проводится разметка стены при помощи рулетки или нити. Именно по этой намеченной линии будет крепиться теплый плинтус. По черте прикладывают заднюю панель профиля и делают отметки карандашом. Здесь будут находиться крепежные элементы.

После этого при помощи дрели или перфоратора в каждой намеченной точке делают отверстия, в них вставляют дюбели и фиксируют модуль плинтуса. После монтажа профиля на расстоянии примерно 40 см устанавливают держатели, на которые будет ставиться нагревательная панель. Греющий модуль не должен соприкасаться со стеной и изоляцией. Все остальные модули крепятся таким же образом, при этом необходимо проверять ровность конструкции. Следующий шаг — установка питающих перемычек и заземление теплого плинтуса. Нужно помнить, что в одном помещении нельзя устанавливать более 17 модулей, так как в плинтусе располагается электрический провод сечением 2,5 квадрата, который может просто не выдержать подобной нагрузки.

Монтаж терморегулятора и проведение кабеля

После того как нагревательные панели установлены, необходимо закрепить на стене терморегулятор. С его помощью можно будет задавать определенную температуру и следить за нагревом помещения. Монтаж его проводится на высоте 1,5 м от пола рядом с розетками и выключателями. Его не нужно ничем прикрывать. Лучше всего проводить монтаж на внутренней стене. Сначала к стене прикладывается задняя панель, отмечаются места расположения дюбелей, они должны быть размером 6 мм. Делают отверстия, вставляют дюбели. После чего крепится задняя панель. После монтажа терморегулятор закрывается крышкой, проводится калибровка температуры.

Для того чтобы теплый плинтус смог нагревать помещение, необходимо подсоединить к нему электрический кабель. Сечение его зависит от мощности отопительной системы. Провода можно располагать внутри стены или снаружи. Во втором случае проводится монтаж декоративного короба, где будет располагаться провод. Подключение осуществляется через термостат или распределительную коробку. Схема подключения проводов к терморегулятору указана в паспорте оборудования. Важный и ответственный этап монтажа — проверка системы отопления. Последний шаг — это подключение самого термостата к розетке. В конце работы плинтус декорируется. Теплый плинтус готов.

Список инструментов и материалов

Монтаж плинтуса проводится только при наличии необходимого инструментария и сырья. Список инструментов включает в себя дрель или перфоратор, дюбели, молоток, нож, отвертку, щетку, гвоздодер. Кроме того, потребуется сама отопительная панель, изолирующая лента, электрические кабели. Таким образом, система теплых плинтусов — это отличный способ поддержания оптимального микроклимата в помещении. Потери тепла при этом способе отопления незначительные. Большое значение имеет и тот факт, что рядом с нагревательными модулями можно без опасения располагать мебель, вешать шторы.

Самое большое преимущество этой системы над другими — более равномерный прогрев помещения. Еще одно достоинство — это возможность регулирования режима нагрева при помощи термостата. Эта система является автоматизированной, что увеличивает ее надежность. Монтаж плинтуса прост, его может осуществить практически любой без привлечения бригады рабочих. Если организовать в доме или квартире монтаж такого оборудования, то в дальнейшем не придется дополнительно обогревать свое жилище.

dekorspalni.ru

Установка теплого электрического плинтуса своими руками

Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором материала вы поведаете, что такое теплый электрический плинтус и как его правильно следует устанавливать у себя в квартире или же загородном доме.

Данный вид отопительной системы помещения, появился на рынке сравнительно недавно и пока еще мало кому известен, но потихоньку набирает популярность. Теплый плинтус имеет ряд преимуществ перед батареями и радиаторами, потому как компактно располагается в нижней части у самого пола (плинтус он и есть плинтус) Что это дает?

Во первых, занимает мало места и можно размещать мебель в любой части комнаты, мешать нечего не будет.

Во вторых, тепло распределяется равномерно, сначала прогревается стена, а потом начинает отдавать тепло.

В третьих, тепловые потоки не поднимают пыль в квартире, что благоприятно для аллергиков.

Так же данная система имеет регулятор температуры, тоесть можно прибавить или убавить если жарко. Установить можно самостоятельно, для чего давайте ознакомимся с пошаговыми фотографиями и видеоматериалом.

Что конкретно потребуется для установки теплого плинтуса?

Материалы

1. теплый электрический плинтус
2. теплоотражающая пленка
3. теплоизоляционная пленка
4. саморезы
5. алюминиевые кронштейны
6. терморегулятор
7. пластиковые клинья
8. термоусадочная муфта
9. пластиковая коробка
10 тэн

Инструменты
1. перфоратор
2. дрель
3. шуруповерт
4. плоскогубцы
5. строительный фен
6. нож
7. отвертка
8. кусачки
9. рулетка
10. набор гаечных ключей

Пошаговая фотоинструкция по установке теплого электрического пола своими руками.
Первым делом стоит ознакомиться со схемами и принципом работы, последовательностью подключения.

Установка нижней алюминиевой направляющей.На стену клеится теплоизоляционная лента.Лишнее срезается при помощи ножа.Высота должна быть порядка 12 см.Крепится вторая направляющая и алюминиевые клипсы соответственно.Сборка радиатора плинтуса и вставка внутрь туб нагревательного элемента.Подключение.
Место соединения изолируется термоусадочной муфтой или же обычной изолентой.Затем закрывается пластиковым коробом.На внутреннюю часть плинтуса наклеивается теплоотражающая лента.Собирается облицовка плинтуса.Подключается терморегулятор.Схема распределения тепла. Так же рекомендуется просмотреть видео непосредственно от профессионалов.
Как видите вполне можно установить теплый электрический плинтус самостоятельно, что сэкономит ваши средства для семейного бюджета. Инструкция вам предоставлена, так что дерзайте друзья!

На этом заканчиваю статью. Всем Большое спасибо за внимание!
Заходите в гости почаще и не пропускайте новинки в мире самоделок!

Источник

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

виды и как сделать своими руками

История возникновения и совершенствования конструкций обогрева жилища уходит своими корнями в глубину веков. Сегодня существует множество способов создавать комфортную температуру внутри жилых помещений.

Это радиаторы центрального отопления, мобильные электрообогреватели, воздушные калориферы, тёплые полы и многое другое. Среди всего этого разнообразия следует обратить внимание на такие устройства обогрева, как тёплый плинтус электрический и водяной тёплый плинтус. В данной статье мы постараемся донести до читателя понятие, что такое тёплый плинтус.

Принцип работы тёплых плинтусов

Суть самой идеи обогрева тёплыми плинтусами заключается в том, что система отопления располагается по периметру помещения возле пола. Нагретый воздух в конвекторе медленно поднимается вдоль стен. За счёт этого прогревается весь объём комнаты.

Такая система тёплого плинтуса, оснащённая термостатом с датчиком температуры, поддерживает постоянную температуру воздуха внутри комнаты, не образует конденсата на стеклах оконных переплётов, препятствует появлению сырости и плесени на стенах.

Тепло от конвекторов не повлияет на мебель

Тёплые плинтусы практически не занимают большого пространства. Несмотря на высокие показатели мощности, вблизи конвекторов спокойно можно размещать мебель и прочие предметы интерьера. Поверхность конвекторов не нагревается до опасного уровня температуры, вызывающего ожоги.

Торговая сеть предлагает на продажу системы тёплых плинтусов двух видов. Это электрический плинтус и тёплый плинтус водяной. Рассмотрим каждый обогреватель.

Электрический тёплый плинтус

Как сделать тёплый плинтус своими руками, работающий от электросети? Имея навыки работы с электротехникой, можно собрать электрический тёплый плинтус вполне самостоятельно.

Обогреватель состоит из двух горизонтально расположенных медных трубок. Через верхнюю трубку проходит силовой кабель, покрытый силиконовой изоляцией. В нижнюю медную трубку продевают трубчатый электронагреватель. Вся система управляется через датчик температуры воздуха блоком терморегуляции.

Нагревательный элемент — обычный ТЭН

При падении или увеличении температуры внутри помещения тэны периодически включаются, выключаются, обеспечивая этим постоянный температурный режим.

Приобретают комплект тёплого плинтуса на основе расчёта длины нагревателей, углов поворота и прочих сопутствующих элементов. Сам нагревательный элемент представляет собой трубчатый электронагреватель (ТЭН), заключённый в медную оболочку.

В свою очередь медная труба продета через корпус из ребристых тепловых отражателей (радиатор). Электрические нагревательные модули производят нескольких типоразмеров. В зависимости от длины электрообогревателя меняется его мощность, что видно из таблицы:

Длина ТЭНа
мм
Мощность
Вт
1 700 140
2 1000 200
3 1500 300
4 2500 500

Из разных по длине тэнов установка тёплого плинтуса возможна на любых площадях, любой конфигурации.

Монтаж электрического плинтуса

Устанавливайте нагревающий элемент в 3 см от стены

Собрать свой напольный электрообогреватель вручную может только человек с большим опытом электротехнической работы. Рассчитать размеры тэнов, сделать радиаторные насадки, установить соединительные кабели это очень сложная и ответственная работа. Поэтому проще купить готовые элементы отопления тёплых плинтусов.

Когда уже приобретён обогревающий комплект плинтусов, приступают к подготовительным работам.

Зная, что плинтус с подогревом должен греть не стены, а воздух, крепления делают такими, чтобы греющие электрические элементы находились на расстоянии не менее 30-ти мм от стен. Плинтус должен быть высотой 140 мм.

Монтируют электрообогреватель в несколько этапов:

  1. Устанавливаю монтажную коробку на высоте 4 – 6 см от пола. Подводят провода питания к распределительной коробке.
  2. На удобной высоте на стене монтируют выключатель с терморегулятором.
  3. На всю высоту плинтуса на стены наклеивают защитную ленту толщиной 3 мм.
  4. На стены наносят разметку под крепления под плинтуса с подогревом.
  5. Сверлят отверстия под дюбеля в местах, где должны устанавливаться крепления.
  6. Через технологические отверстия в кронштейнах ввинчивают шурупы в дюбель.
  7. На установленные кронштейны навешивают тепловой нагревательный модуль.
  8. Соединяют модули электрическими проводами параллельно.
  9. К системе подключают устройство защитного отключения (УЗО).
  10. Подсоединяют датчик температуры воздуха.
  11. Производят контрольное включение электроплинтуса. В случае выявления неисправности немедленно её устранить.
  12. Устанавливают облицовку плинтуса.

Облицовка плинтуса делается из эмалированных металлических панелей или пластика. Облицовка должны не доставать до поверхности пола 20 – 30 мм. На верхней части панелей имеются горизонтальные прорези. Такая конструкция обеспечивает постоянное перемещение воздушных масс снизу вверх. Облицовка плинтуса помимо своей функции воздуховода, исполняет защитную роль от случайных механических воздействий.

Работы, связанные с подводом электроэнергии к плинтусу, подключением к электросчётчику, установкой системы терморегуляции лучше всего поручить специалисту.

Монтаж тёплого плинтуса обеспечивает полную электробезопасность. Места соединений проводов с контактами модулей закрывают термоусадочными трубками. Трубки защищают поверхность контактов от влаги. Подробнее о монтаже теплого плинтуса смотрите в этом видео:

Несмотря на защиту от влаги, специалисты предупреждают о том, что устанавливаться электрообогреватели не должны в помещениях с повышенной влажностью.

Водяной тёплый плинтус

Чаще такие системы устанавливают в частных домах

Особый комфорт в жилых помещениях может создать собранный водяной тёплый плинтус своими руками. Если посмотреть на водяной плинтус с конструктивной точки зрения, то мы увидим компактные «растянутые » в длину модули.

Для монтажа плинтусной системы водяного отопления наиболее подходят частные домовладения или общественные учреждения. Необходимые условия для монтажа тёплых плинтусов – это наличие газового котла и центральное водоснабжение.

В некоторых случаях используют котлы, работающие на твёрдом и жидком топливе. Также потребуется резервная ёмкость (водонапорная башня) для восполнения уровня воды в отопительной системе.

Плинтусные конвекторы с водяным теплоносителем устанавливают по периметру помещения. Модульный жидкостный электро обогреватель может быть различной длины. В углах помещения модули соединяют специальными угловыми элементами, чем заполняют полностью обогреваемый периметр комнаты. Благодаря такому размещению плинтусов, помещение прогревается более равномерно, чем при отоплении обычными водяными радиаторами.

Если вы решили установить систему жидкостного обогревающего плинтуса, подключённого к центральному отоплению, вам придётся получить разрешение на установку этого оборудования у соответствующих коммунальных служб.

В противном случае вас могут оштрафовать и заставить демонтировать обогреватели.

Конструкция водяного конвертера

Труба с горячей водой присоединена к газовому котлу

Конструкция плинтуса довольна проста. Верхняя труба, как правило, выходит из системы газового котла, проходит через весь периметр обогреваемой площади и переходит в нижнюю обратную трубу. Нижняя труба возвращает охлаждённый теплоноситель в газовый котёл.

Трубопроводы вмонтированы в корпуса ребристых теплопередатчиков. За счёт ребристого строения поверхность теплоотдачи многократно увеличивается, что значительно способствует активной циркуляции нагретых воздушных масс.

Чтобы установить тёплый плинтус водяного обогрева самостоятельно, надо обладать достаточным опытом работы по монтажу сантехнического оборудования. Рассказывая ниже об особенностях монтажа тёплого водяного плинтуса, мы обращаемся именно к таким людям. Это поможет при выборе той или иной системы обогрева жилища.

Принцип функционирования водяных плинтусов

Принцип обогрева помещения жидкостным конверторным плинтусом ничем не отличается от обогрева другими приборами.

Холодный воздух поступает через нижний паз корпуса плинтуса.

Проходя через теплообменник, горячий воздух медленно поднимается, равномерно растекаясь по всему объёму помещения.

Согласно законам физики, охлаждённые массы воздуха опускаются вниз, тем самым вытесняют прогретый воздух вверх. Непрерывная циркуляция среды равномерно обогревает всё помещение.

Монтаж плинтусной системы водяного отопления

В строительных супермаркетах всегда можно приобрести нужную вам готовую систему водяного отопления плинтусов. Имея даже небольшой опыт сантехнических работ, вы вполне сможете сделать тёплый плинтус своими руками. Подробнее об отоплении теплым плинтусом смотрите в этом видео:

После соответствующей разметки точек крепления кронштейнов и их установки монтируют сами жидкостные модули (смотрите выше монтаж электрических плинтусов). В отличие от электрических обогревателей монтаж жидкостных модулей требуют тщательного контроля плотности соединений трубопроводов.

Монтаж отопительной системы плинтусов лучше доверить специалистам.

Испытание смонтированных плинтусов

Молекулы воздуха значительно меньше молекул воды. Практика показывает, что проверка плотности соединений более эффективна созданием высокого давления сжатого воздуха внутри трубопроводов.

С помощью компрессора в трубах тёплого пола создают давление воздуха около 5-6ар. Все соединения покрывают мыльным раствором.

В местах, где будет происходить утечка, появятся пузыри. Неплотности соединений устраняют и проводят повторное испытание на герметичность всей системы.

Облицовка плинтусов

Строение коробов водяных плинтусов ничем не отличается от облицовки электрических модулей. Короба делают обычно из тонколистового эмалированного железа.

Производители, идя навстречу пожеланиям потребителей, делают корпуса плинтусов различной расцветки. В основном в ассортименте преобладают корпуса белого цвета или с поверхностью, имитирующей ценные породы дерева, природного камня или натуральной кожи.

dekormyhome.ru

Теплый плинтус своими руками

Важным элементом в создании оптимального микроклимата помещения выступает система отопления. Ее проектирование и реализация обычно отнимают много времени и сил. Сложность заключается в том, что функциональность и достоинства отопительных приборов часто обратно пропорциональны их размерам. Однако это не должно отражаться на эффективности работы отопительной системы, так как ее главная задача – поддерживать температурный режим в помещении на должном уровне.

Система обогрева выглядит компактно и привлекательно, обогревающие элементы скрыты под декоративной алюминиевой панелью

Конструкция теплого плинтуса

Спасением становится теплый плинтус, который представляет собой небольшие приборы для обогрева, устанавливаемые в нижнюю часть стены (отсюда и название). Конструкция включается в себя несколько базовых элементов, без которых невозможно нормальное функционирование устройства:

  1. Задняя панель. Она отвечает за удобный монтаж нагревательного прибора, а также за защиту поверхности стены от воздействия высокой температуры.
  2. Радиаторы. Они выполняют роль нагревательного элемента. Габариты данных элементов имеют следующие показатели: 1000*40*160 миллиметров. Важно, чтобы число теплообменных пластин было максимальным.
  3. Наружная панель. На ней располагаются специальные щелевые отверстия, которые предназначены для беспрепятственного движения воздушного потока.
  4. Боковые заглушки.
  5. Поворотные заглушки.

Теплообменный модуль может нагреваться двумя способами: водой или электричеством. В первом случае в устройство входят две трубы, по которым протекает горячая вода. Данный тип плинтуса может быть подключен к котельному оборудованию или к сетям теплосети.

Электрический тип обогрева предполагает наличие специального трубчатого электронагревателя и кабеля электропитания. Он абсолютно безопасен в процессе эксплуатации.

Важно: не рекомендуется устанавливать электрический плинтус в помещениях с повышенной влажностью, поскольку это может повлиять на качество обогрева и срок службы термборда.

Стандартные показатели

Стандартная установка, которая изготавливается в заводских условиях, имеет мощность 240 Ватт. Это оптимальный показатель для комнаты, периметр которой равен примерно двадцати метрам (с учетом средней высоты потолков).

Часто задаваемые вопросы касаются возможности самостоятельного изготовления подобного радиатора. В принципе есть смысл заняться этим самостоятельно, однако необходимо быть готовым к тому, что процесс отнимет много времени, сил и финансов. В некоторых случаях такой эксперимент оказывается более дорогим удовольствием, чем покупка готового теплого плинтуса.

Достоинства теплого плинтуса

Способ подключения системы

Несмотря на то что плинтус отличается компактными размерами, по своим функциональным характеристикам он может посоперничать с крупными радиаторами.

Плинтусная система отопления обеспечивает равномерное распределение нагретого воздуха по всему объему помещения

Конструкция обладает рядом достоинств, которые выделяют его из альтернативных решений и обеспечивают беспрецедентную популярность:

  • небольшие размеры, за счет которых он легко становится частью любого интерьера, независимо от размера и стиля оформления помещения;
  • наличие разных декоративных панелей, которые позволяют получать оригинальное дизайнерское решение;
  • равномерный обогрев помещения. Данный вид радиатора устанавливается по периметру всей комнаты, благодаря чему теплый воздух распространяется во всех направлениях;
  • простота установки. Для того чтобы монтировать теплый плинтус в домашних условиях, необходимо лишь найти место подключения конструкции к электрической или тепловой сети;
  • предотвращение появления сырости и плесени в помещении.

    Плинтусную систему отопления можно располагать вблизи мебели, антиквариата, музыкальных инструментов, оргтехники

Недостатки теплого плинтуса

Кроме достоинств, теплый плинтус также обладает некоторыми минусами, которые в некоторых случаях оказываются решающими при принятии решения о монтаже системы:

  • сравнительно низкая эффективность обогрева при наличии большого количества мебели, стоящей у стены и закрывающей доступ воздуха к плинтусу;
  • высокая стоимость приборов. В заводских условиях для изготовления теплого плинтуса используется качественная медь, которая является дорогостоящим материалом.

    Теплый плинтус

Дополнительные комплектующие для монтажа плинтуса

Помимо непосредственно термбордов, устройство которых было описано выше, для установки теплого плинтуса понадобятся некоторые дополнительные комплектующие.

  1. Переходники для соединения разных секций.
  2. Соединительные трубы.
  3. Поворотные трубы (для углов).
  4. Переходники, соединяющие пластиковые трубы и секции.
  5. Защитная труба синего цвета.
  6. Защитная труба красного цвета.

Инструменты для установки

В число необходимых инструментов для установки входят: разводной ключ, перфоратор, молоток, ножницы (с помощью которых будут резаться пластиковые трубы), кусачки.

Монтаж водяного плинтуса своими руками

Схема установки

Шаг 1. Начинаем прокладывать трубы. За точку отсчета принимаем распределительный коллектор.

Распределительный коллектор

Шаг 2. Измеряем расстояние между точкой подключения коллектора и непосредственно плинтусом.

Шаг 3. Берем трубы, регулируем размеры соответственно полученным замерам, прокладываем в стену таким образом, чтобы синий значок был сверху, а красный – снизу.

Схема устройства плинтусного конвектора: 1 – пластины (ламели), 2 – воздушная заслонка, 3 – труба из меди, 4 – прокладка из пластика, 5 – кронштейн для фиксации в коробе, 6 – стальная панель, 7 – суппорт

Шаг 4. Обклеиваем место установки плинтуса самоклеящейся изоляционной лентой.

Шаг 5. Начинаем монтировать алюминиевый профиль с угла.

Шаг 6. Прикручиваем профиль к стене саморезами или монтируем на силикон.

Шаг 7. Отступаем от угла 15 сантиметров, сверлим отверстия для дюбелей и устанавливаем клипсы на расстоянии сорока сантиметров друг от друга.

Элементы жидкостного обогрева

Шаг 8. Монтируем конвекторы. Для этого регулируем пластиковые трубы таким образом, чтобы они максимально точно и надежно соединялись с секцией плинтуса.

Шаг 9. Для правильной установки муфты надеваем на каждую из труб гайки и втулки, а также снабжаем их резиновой прокладкой.

Шаг 10. Вставляем в трубу из пластика специальную поддерживающую втулку.

Шаг 11. Скручиваем трубы с помощью разводного ключа.

Шаг 12. Приставляем термборд к поверхности стены, регулируем количество латунных ребер (при необходимости удаляем с помощью кусачек).

Шаг 13. Присоединяем следующую секцию, используя переходник. При монтаже на углах необходимо оставить отступ в один миллиметр (для декоративных элементов).

Шаг 14. На углах используем специально предназначенные угловые трубки, которые имеют форму, четко соответствующую углу. Их монтаж производится по аналогии с соединением труб, которое было описано выше: с использованием гаек, втулок и прокладок.

Шаг 15. Завершаем последнюю секцию гофрированной нержавейкой, которая крепится так, как и другие муфты.

Шаг 16. Крепим крышку теплого плинтуса: наносим на внутреннюю поверхность изделия изоляционную ленту, приставляем его к профилю и защелкиваем с помощью клипс.

Крепим крышку теплого плинтуса

Шаг 17. Устанавливаем декоративные элементы – пластиковые заглушки и угловые соединения.

Шаг 18. Соединяем систему с коллектором и запускаем воду.

При соблюдении всех правил теплый плинтус должен работать исправно. В том случае, если герметичность системы оказывается нарушенной, необходимо просто дожать места соединений с помощью обычного ключа.

Видео — Смесительный узел для теплого пола и теплого плинтуса

Монтаж электрического плинтуса своими руками

Электрический плинтус, схема

Несмотря на то, что внешне изделия практически не отличаются, существуют некоторые нюансы, которые следует учитывать при установке. Они обусловлены техническими характеристиками термбордов и особенностью нагревательных приборов.

Монтаж электрической системы отопления
Источник: http://aqua-rmnt.com/otoplenie/radiatory/plintusnoe-otoplenie.html

Этап 1. Подводим электрическое питание к монтажной коробке. Зачастую ее монтируют на расстоянии сорока сантиметров от пола. Эти работы должны осуществляться на подготовительном этапе под наблюдением квалифицированного мастера.

Этап 2. Устанавливаем нижнюю планку, которая представляет собой алюминиевый профиль.

Этап 3. Насаживаем планку из алюминия на специальные держатели-клипсы.

Этап 4. Вставляем элемент, который отвечает за нагревание в нижнюю трубу модуля.

Устройство плинтуса с подогревом электрического типа

Этап 5. Вставляем модуль в клипсы таким образом, чтобы он не касался стены и изолирующих элементов, то есть как минимум на расстоянии четырех миллиметров.

Этап 6. Дополнительно изолируем контакты ТЭНов термоусадочной трубкой, закрываем их защитным коробом, выполненным из пластика.

Этап 7. Осуществляем соединения между секциями с помощью термостойких кабелей.

Этап 8. Закрываем плинтус верхней крышкой.

Электрический теплый плинтус

Этап 9. Обеспечиваем подключение теплого плинтуса к электрической сети.

Теплый плинтус

Теплый плинтус представляет собой отличную альтернативу громоздким и дорогостоящим системам отопления. Равномерное распределение тепла по помещению помогает создать приятную и расслабляющую атмосферу.

Видео — Монтаж электрического теплого плинтуса

Видео – Электрический теплый плинтус

Видео – Изготовление теплого плинтуса

tolkostroyka.ru

Теплый плинтус: водяной и электрический. Принцип работы, монтаж, изготовление своими руками

На нашем рынке новинкой в решении задач обогрева стала новая система, обеспечивающая отопление – тёплый плинтус, хотя в Европе она известна уже два десятка лет и считается там довольно эффективной. По периметру помещения монтируется плинтус из металла, а внутри него расположен нагревательный элемент. Обогрев здесь осуществляется за счёт теплового излучения. Данная система может дополнять обогрев радиаторами или даже быть единственным источником тепла в частном доме или квартире.

Содержание статьи

  • Принцип работы теплого плинтуса
  • Конструкция тёплого плинтуса
  • Классификация систем тёплого плинтуса
    • Водяной теплый плинтус
    • Электрический тёплый плинтус
  • Преимущества и недостатки теплого плинтуса
    • Преимущества
    • Недостатки
  • Что лучше – теплый пол или теплый плинтус?
  • Монтаж тёплого плинтуса
    • Подготовка
    • Процесс монтажа на примере водяной системы теплого плинтуса
    • Нюансы монтажа электрических панелей
  • Тёплый плинтус своими руками
    • Вариант № 1 – из кровельной меди
    • Вариант № 2 – из алюминиевых профилей

Принцип работы теплого плинтуса

Тёплый плинтус имеет простейший принцип действия: электричество или теплоноситель нагревают трубки и их оребрение, а те излучают тепло, нагревая внешний алюминиевый корпус плинтуса.

Равномерно разогретый по всей длине корпус создаёт возле стен своеобразную тепловую завесу. Медленно поднимающийся вдоль стен воздух нагревает их, отдавая им своё тепло. Возле стен и окон создаётся экран, не дающий теплу уходить из помещения, а нагретые стены мягко излучают тепло внутрь помещения, нагревая его. В результате тепло от тёплых плинтусов распределяется по периметру помещения более равномерно, а, значит, и по высоте комната прогревается также более равномерно.

Видео о принципе действия теплого плинтуса:

Конструкция тёплого плинтуса

Внешне это устройство представляет собой короб из металла с размерами 30х140 мм. Такой короб монтируется непосредственно на стену, заменяя собой классический деревянный или пластиковый плинтус. С верхней стороны в коробе есть щель, через которую нагретый воздух струится вдоль стены, устремляясь вверх. Панели из алюминия нагреваются до 40-70 градусов, при этом в помещении устанавливается комфортная температура.

От обычных радиаторов, расположенных на некотором расстоянии от пола, данная конструкция выгодно отличается тем, что излучающий тепло плинтус способен нагревать самый нижний уровень помещения.

Внутри короба есть специальные кронштейны, на которых крепится нагревательный элемент, состоящий из пары медных трубок, где закреплены латунные пластинки. Медные трубки имеют внутренний диаметр всего 11 мм при толщине стенки в 1 миллиметр. Между собой нагревательные модули соединяются обжимными гайками или посредством медной пайки, а в углах используются специальные медные или полиэтиленовые поворотные трубки.

Теплоноситель, которым чаще всего служит обыкновенная вода, поступает в контур через подводящие трубки от распределительного коллектора. Желательно комплектовать распределительный коллектор отсечными и сливными кранами, расходомерами и автоматическими воздухоуловителями. Кроме того, полезно добавить в тёплый плинтус водяной манометр и термометр, с помощью которых можно было бы контролировать всю систему и было проще управлять её параметрами.

Классификация систем тёплого плинтуса

Как и система тёплого пола, тёплые плинтусы могут быть:

  • водяными;
  • электрическими.

Водяной теплый плинтус

Несмотря на название, по трубкам этого контура может циркулировать не только вода, но и тяжёлые спирты. На погонный метр плинтуса для заполнения трубки уходит 0,34 л теплоносителя, чья рабочая температура может колебаться в пределах 50-85 градусов. Регулирование температуры осуществляется автоматически либо в ручном режиме через коллектор. Водяной плинтус прекрасно адаптируется как с централизованной, так и с автономной отопительной системой, при этом может даже служить основным источником тепла в помещении, а не только в качестве дополнительного.

Длина каждого контура водяного тёплого плинтуса не может быть длиннее 13-15 м, поэтому, если периметр комнаты превышает это значение, то в ней необходимо устанавливать несколько последовательных автономных контуров.

Электрический тёплый плинтус

Тёплый плинтус электрический нагревается с помощью ТЭНов мощность 200 Вт на погонный метр длины модуля. При этом рабочая температура не превышает значения в 60 градусов. Все ТЭНы, входящие в систему, между собой соединяются параллельно. Их работу можно регулировать через настенный электронный или электромеханический терморегулятор, имеющий встроенный датчик температуры окружающего воздуха.

Нагреватели прокладываются в нижней медной трубке, а в верхней располагается особый кабель, имеющий термостойкую оболочку. Напряжение с этого кабеля передаётся на находящиеся под ним электрообогреватели, которые представляют собой секции длиной от 0,7 до 2,5 м.

Преимущества и недостатки теплого плинтуса

Преимущества

  • При использовании тёплого плинтуса снимаются почти все ограничения по расстановке в комнате мебели, лишь только расположение её вплотную к стенам может привести к её перегреву и рассыханию.
  • Тёплый плинтус помогает создать в помещении комфортный микроклимат, а медленные восходящие вдоль стен потоки воздуха не поднимают много пыли. Объём комнаты будет прогреваться более равномерно: у потолка не слишком жарко, а у пола не слишком холодно.
  • Постоянное прогревание стен позволит окончательно избавить их от плесени и сырости, а если такой обогрев применяется в комнатах с большой площадью остекления, то на окнах не образуется конденсат.
  • Из-за малого сечения трубок не требуется большого объёма теплоносителя, что уменьшает затраты на его предварительный нагрев. Теплоноситель более интенсивно циркулирует, благодаря чему теплопотери системы удаётся снизить на 5%. Также это приводит к снижению тепловой инерционности системы, которая быстрее отзывается на любую корректировку режима работы. В электрическом же исполнении тёплого плинтуса удаётся экономить электроэнергию.

  • Из-за того, что устройство нагревается не слишком сильно, удаётся экономить расходы на энергоноситель. Благодаря наличию возможности отдельной регулировки для каждого помещения, в любом из них можно поддерживать желаемую температуру.
  • Плинтусы очень легко устанавливаются, поскольку состоят из готовых модулей, которые только остаётся подключить к системе отопления или питанию.
  • Умеренный нагрев коробов плинтусов делает их безопасными для штор, мебели и прочих предметов, расположенных недалеко от стен.
  • После монтажа плинтусы остаются почти незаметными, их можно органично вписать в любой стиль интерьера, поскольку алюминиевые защитные панели могут иметь разное цветовое оформление.

Недостатки

  • Высокая стоимость самой конструкции.
  • Большие расходы на электроэнергию.
  • Эта система нуждается в постоянном функционировании.
  • Из-за малой мощности система тёплый плинтус неспособна быстро прогреть помещение, она долго будет прогревать стены, пока те не начнут отдавать тепло.

Что лучше – теплый пол или теплый плинтус?

Закономерен вопрос — что лучше тёплый пол или тёплый плинтус, ведь система тёплого плинтуса во многом напоминает родственную ей систему тёплого пола, но при этом требует намного меньше усилий и затрат при своём монтаже.

Кроме того, тёплый пол (в первую очередь, водяной) можно смонтировать не во всяком помещении, поскольку для него нужно подготовить бетонную стяжку. Для плинтуса подобных ограничений нет, ему только и нужна, что ровная стена. При этом модульная конструкция системы делает её мобильной, поэтому её в случае необходимости можно демонтировать и собрать в другом помещении.

Монтаж тёплого плинтуса

Подготовка

Нужно заранее рассчитать мощность системы, необходимую для обогрева конкретного помещения и выбрать тип обогрева. На число необходимых нагревательных модулей влияет:

  • климат местности;
  • площадь остекления;
  • качество теплоизоляции помещения.

Для умеренного климата средним значением расхода мощности является 100 Вт/м2. Если жилище хорошо утеплено, то тогда можно поставить в нём более дешёвую и менее мощную систему.

Для соединения соседних модулей устройства желательно использовать медную пайку – этот способ считается самым надёжным, поскольку позволяет выдерживать высокое давление и благодаря этому систему можно подключать к централизованному отоплению. Если медная пайка невозможна, то применяются резьбовые фитинги. Вода от котла подводится по надёжным трубам из полимеров.

Процесс монтажа на примере водяной системы теплого плинтуса

Обычно тёплый плинтус подключается через распределительную гребёнку или коллектор.

Для эффективного функционирования системы нужно, чтобы длина каждого нагревательного элемента не превышала 13 метров, а далее работал бы следующий элемент, подключаемый отдельно к гребёнке.

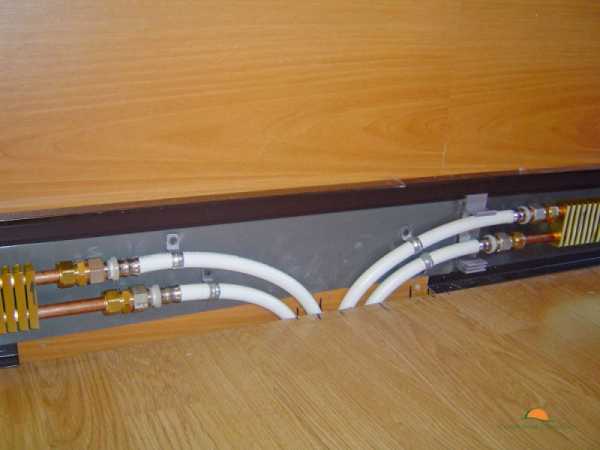

  1. Идущие от распределительного коллектора трубы вывести к месту установки панелей.

  1. Разметить перед установкой линии установки панелей, имея в виду, что расстояние от короба до пола должно составлять примерно сантиметр.
  2. Приложить к намеченной линии заднюю панель и произвести разметку монтажных отверстий, которые затем можно просверлить перфоратором.
  3. Закрепить панель саморезами и пластиковыми дюбелями или клеем. Задняя сторона короба имеет упоры, обеспечивающие необходимый отступ устройства от стены, составляющий 15 мм.
  1. Наклеить между корпусом плинтуса и стеной теплоизоляционную ленту, аккуратно подрезать край ленты.

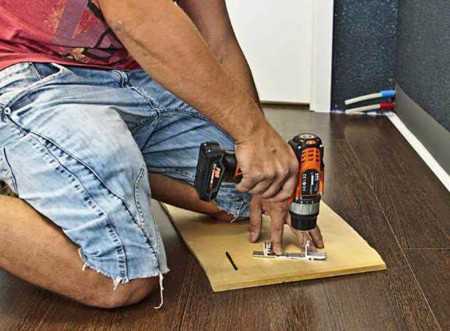

  1. Просверлить 2 отверстия в несущих кронштейнах под саморезы, раззенковать их.

  1. Подготовленные кронштейны вставить в щель верхней планки с шагом 50 см.
  1. Для угловых стыковочных элементов подготовить и установить верхние части уголков.

  1. Установить планку с кронштейнами на подготовленное место на стену. Прикрепить кронштейны саморезами, утопив их шляпки.
  1. Нижние части кронштейнов надломить и удалить – они нужны были лишь для соблюдения строгой параллельности установки верхней планки относительно нижней.


  1. В каждый кронштейн вставить фторопластовую прокладку.

  1. Подготовить греющий модуль к установке, отрезав лишние секции при необходимости. Для присоединения модуля необходимо снять 2-3 ламели с краю. На трубки надеть подсоединительные гайки, резиновые прокладки фитингов и опрессовочные конусы.
  1. Подсоединить греющий модуль, затянуть гайки, сделать окончательный обжим.
  1. При необходимости сделать линейную и/или угловую стыковку греющих модулей.
  1. Собранную полностью систему нужно подключить к коллектору и запустить туда горячий теплоноситель.
  2. Наклеить теплоотражающую ленту на внутреннюю часть закрывающей планки и прикрепить последнюю к кронштейнах в зацепление: сначала наденьте верхнюю часть планки на крючки кронштейнов, затем защелкните нижнюю часть, приложив усилия.
  1. Под каждым кронштейном внешнюю планку нужно просверлить отверстия, в которые ввинтить шурупы (их головки закрыть декоративными колпачками).

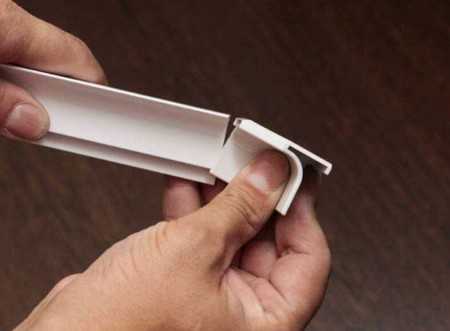

  1. Вы всегда можете выбрать декоративный закрывающий профиль:

Тёплый плинтус со всеми соединительными элементами стоит довольно дорого, но при этом он весьма эффективен, а при разработке интерьера предоставляет новые возможности.

Видео о монтаже теплого плинтуса:

Нюансы монтажа электрических панелей

  • Из-за высокого потребления электрической мощности, можно использовать вместе не более 17 модулей, чтобы не перегрузить сеть.
  • Электрический кабель, питающий прибор, можно расположить снаружи или внутри стены, прикрыв его коробом.
  • К питанию прибор подключается через терморегулятор, который удобно прикрепить на стене в полутора метрах от пола, и к нему нужно оставить свободный доступ. Как правило, терморегулятор устанавливается рядом с розетками.

  • Откалибровать прибор перед пуском в эксплуатацию.

Тёплый плинтус своими руками

Изготавливая тёплый плинтус своими руками, необходимо учитывать два возможных варианта его изготовления:

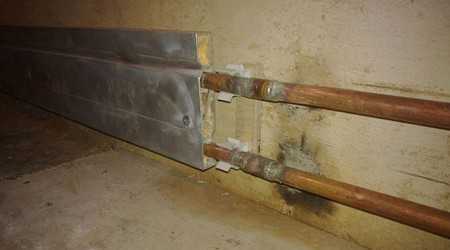

Вариант № 1 – из кровельной меди

В первом случае конструкция состоит из неотожжённых медных трубок диаметром 12-20 мм и кровельной листовой меди толщиной 0,4 мм. Подобные системы собираются в следующем порядке:

  1. Пластины кровельной меди нужно разрезать на полосы, имеющие ширину 15 см.
  2. Затем кромки полученных полос загнуть под прямым углом к основанию так, чтобы ширина загнутой части была примерно 7-8 мм. При этом длина самой полосы не должна быть больше 3 м, иначе работать с такими заготовками будет просто неудобно.
  3. Затем припаять медные трубки к внутренней стороне корпуса, отогнув предварительно концы трубок чуть в сторону, чтобы было проще устанавливать переходники.
  4. Теплоноситель можно подводить с помощью стандартных рукавов, имеющих внутренний диаметр 12 мм и закрепляемых обычными хомутами на трубах.
  5. После этого самодельные плинтусы необходимо закрепить на стене посредством монтажных клипс, которые должны выбираться в соответствии с диаметром трубок.

Вариант № 2 – из алюминиевых профилей

При другом варианте в конструкции применяются стандартные профили из алюминия, такие же, что применяются при монтаже конструкций из гипсокартона. В этом случае порядок сборки следующий:

  1. Вначале сверху и снизу заготовки нужно проделать несколько небольших отверстий, через которые профиль будет крепиться к стене.
  2. После этого уложить внутрь него медные трубки и зафиксировать их алюминиевой проволокой.
  3. Затем профиль вместе с трубками нужно так закрепить на стене, чтобы одна из трубок оказалась выше другой.
  4. Чтобы собрать все фрагменты в единую систему, проще всего применить типовые соединители, например, фитинги. Лицевыми панелями в подобных коробах могут служить те же профили, которые нужно просто покрасить в цвет, гармонирующий с цветом стен помещения.

Хотели бы Вы установить систему теплого плинтуса у себя дома или в квартире? Или Вы уже отапливаете дом таким образом? Расскажите о своих планах или свершениях в комментариях.

krutopol.com
