Флюгарка на дымоход + чертежи

При строительстве и дальнейшем обслуживании частного дома важны все детали. Оформление дымохода флюгаркой носит не только декоративный характер. В первую очередь это защитное устройство для трубы. Какие виды флюгарок существуют, их принцип действия и процесс самостоятельного изготовления изучим детально.

Конструкция

Колпак, венчающий оголовок дымохода, носит различные названия. При упоминании о козырьке, зонтике, дымнике или грибке речь идет об идентичных конструкциях. Их внешний облик изменчив, но основные элементы совпадают. Классическая модель флюгарки включает следующие детали:

  • Защитный зонтик. Крыша над дымоходом обладает различными формами: пирамидальной, конусообразной, полукруглой, имитацией двух или четырехскатных крыш и других более сложных оформлений. Основная задача зонтика – предотвратить попадание в дымоход осадков, мелкого мусора или проникновения птиц.
  • Фартук-капельник. Предназначение элемента – защита оголовка дымохода от осадков, ниспадающих с зонтика флюгарки. Он способствует увеличению периода эксплуатации трубы, предотвращает развитие коррозии и появление грибка.
  • Кронштейны. Детали для соединения верхней части флюгарки с фартуком производят из листовой нержавеющей стали. Количество кронштейнов рассчитывается исходя из габаритов дымохода и веса верхней части колпака. Монтаж осуществляется путем сварочных работ.

Максимально удобная модель флюгарки для эксплуатации и профилактического обслуживания – колпак с открывающейся крышкой. Такая конструкция облегчает процесс чистки дымохода за счет отсутствия потребности снятия всего зонтика в целом.

Для изготовления своими руками колпака на трубу в основном применяют оцинкованную сталь, реже для этих целей берут алюминий или медь.

Внимание! Ключевое условие при выборе материала – устойчивость перед процессами коррозии и влиянием высоких температур.

Разновидности моделей

Многообразие видов дымоходов является причиной выпуска различных моделей колпаков на трубу. Среди ассортимента строительных магазинов встречаются следующие конструкции:

  • Стандартный дымник. Его зонтик обладает пирамидальной формой и крепится к фартуку капельнику с применением кронштейнов. Для производства используется листовой металл.

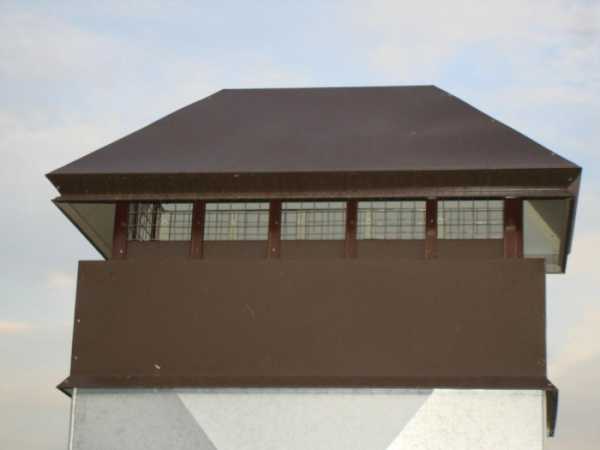

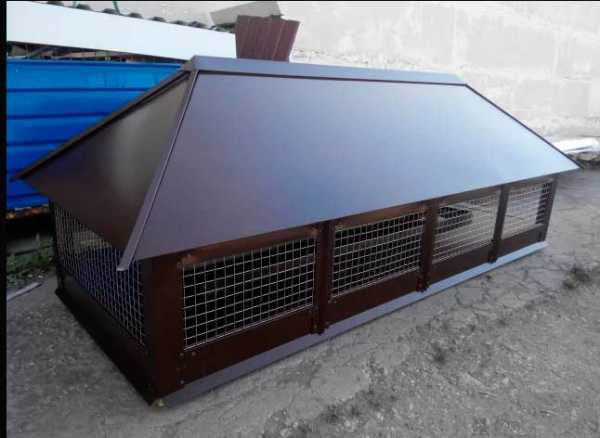

  • Четырехскатный колпак. Верхняя часть конструкции идентична вальмовой четырехскатной крыше. Преимущественно подобную флюгарку монтируют на прямоугольную трубу из кирпича.
  • Дымник с полукруглым зонтиком. Оптимально сочетается с крышей домов, архитектура которых имеет европейское направление. На увеличение тяги дымохода это не отражается, но декоративный эффект налицо.
  • Плоская флюгарка удачно вписывается в концепцию стиля минимализм, но наименее эффективна с точки зрения полезной эксплуатации. Ее зонтик подвержен скапливанию снежного покрова, в результате чего кронштейны склонны к деформации.
  • Для дымохода круглого сечения подходит флюгарка аналогичных контуров с крышей в виде конусообразного зонтика. Отличительная черта моделей – отсутствие капельника.

Перечисленные конструкции флюгарки могут обладать дополнительными элементами различного предназначения:

  • заслонки;
  • откидные дверки;
  • решетки от птиц;
  • двойные крыши.

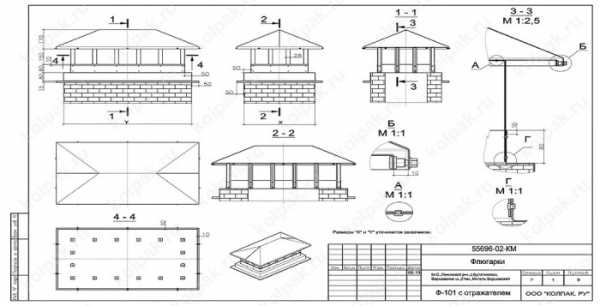

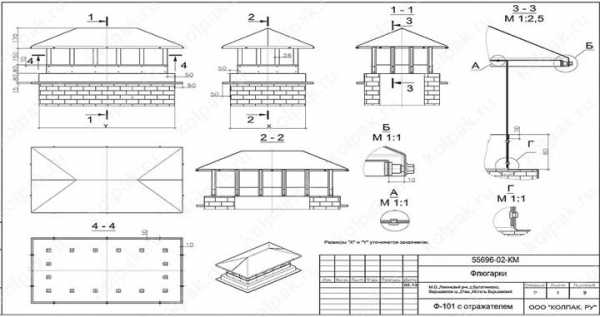

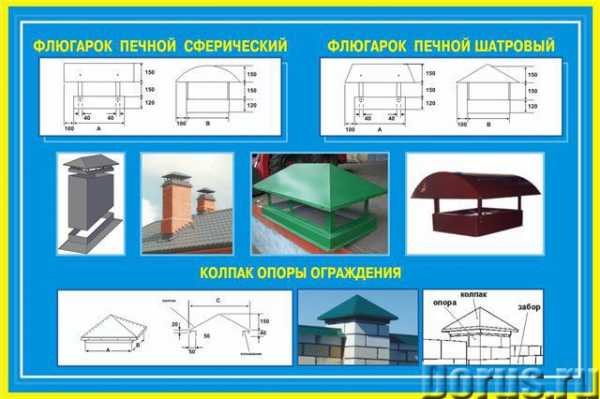

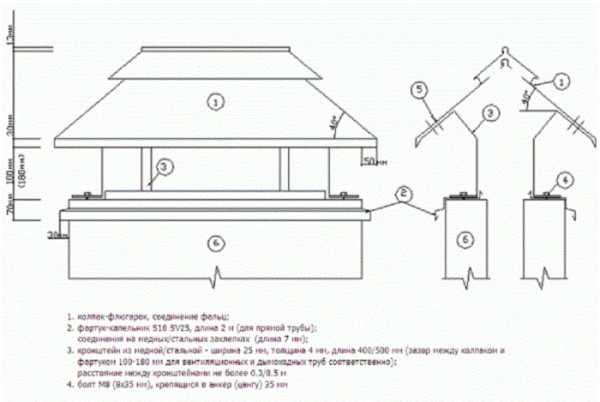

Чертежи для изготовления колпака на трубу своими руками должны содержать все нюансы конструкции.

Функциональное предназначение

Существует несколько целей, которых стремятся достигнуть при монтаже на дымоход флюгарки. Среди основных задач следует отметить следующие пункты:

  • Защищает дымоход от попадания внутрь осадков. Это препятствует увеличению расхода топлива и распространению в конструкции грибка.
  • Благодаря наличию флюгарки кирпичная труба меньше подвержена разрушительным процессам.
  • Колпак создает преграду для проникновения внутрь мелкого мусора или птиц.
  • Ограничение распространения искр, что повышает уровень пожарной безопасности.
  • Отдельные модели, оснащенные дефлектором, увеличивают тягу в дымоходной трубе. Особенности их работы будут рассмотрены далее.

Считать, что флюгарка успешно справится с образованием в дымоходе конденсата, ошибочно. Процесс скопления жидкости спровоцирован разностью температур, когда с одной стороны на стенки воздействуют продукты сгорания, а с другой – холод атмосферы. Колпак не способен защитить трубу от такого влияния.

Принцип работы

Ситуации, когда возникает задымление системы дымоотвода, не единичны. Причины их возникновения следующие:

  • Сильные порывы ветра, которые провоцируют проникновение в дымоход воздуха. Результатом становится уменьшение силы тяги и задымление помещения.
  • Неправильно спроектированный узкий дымоход, который не обеспечивает формирование необходимой тяги.
  • Недостаточная высота дымохода, препятствующая созданию требуемого давления для тяги.

Каждую из этих проблем призвана решить флюгарка с дефлектором, один из вариантов которой представлен на следующем фото:

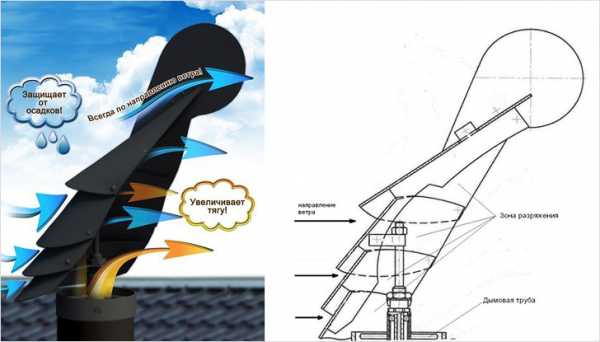

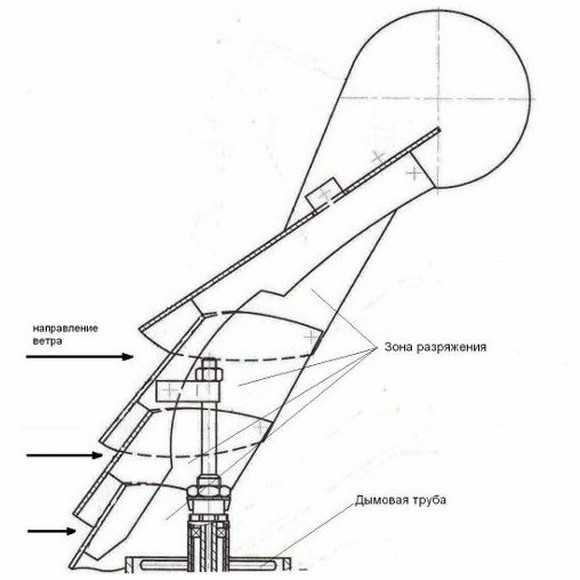

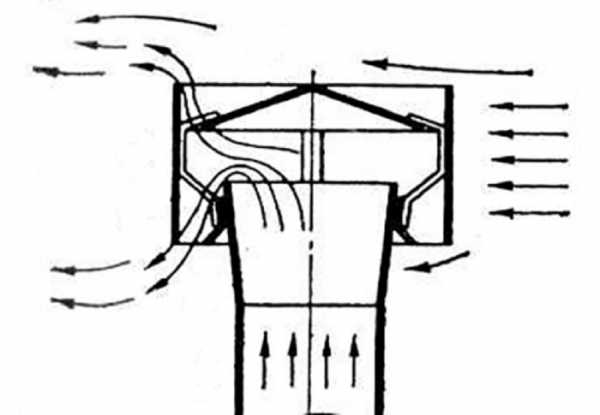

Принцип работы конструкции основан на проникновении потоков воздуха в верхний цилиндр. Интенсивное перемещение воздушных масс способствует увеличению силы тяги в дымоходе. Следующая схема наглядно демонстрирует действие флюгарки с дефлектором.

Минусом подобной конструкции является снижение эффективности в случае отсутствия постоянного потока ветра.

Самостоятельное изготовление

Изучив чертежи флюгарок, для самостоятельного изготовления конструкции можно взять готовый проект, изменив его размеры в соответствии с существующим дымоходом. При наличии достаточного опыта и знаний, чертеж дополняют собственными наработками и деталями, без ущерба для эксплуатационных свойств флюгарки.

Предварительный этап

На подготовительном этапе обязательно продумывают все ключевые моменты изготовления флюгарки, среди которых:

  • Грамотно подобранные размеры колпака способствуют выполнению поставленных целей. В противном случае эффективность установки защитной конструкции сводится к нулю.
  • Подбор или составление собственного чертежа флюгарки на дымоход.
  • Выбор материала. В качестве приемлемых вариантов для конструкции колпака рассматривают оцинкованную сталь или листовой металл с полимерным напылением. В промышленных масштабах для производства флюгарки применяют медь и сплав цинка с титаном.
  • Защитная сетка на колпаке создает надежную преграду для проникновения птиц в дымоход.
  • Экран с теплоотражающими свойствами. Подобный элемент флюгарки препятствует перегреву полимерного покрытия на дымоходе.
  • Форма капельника для полноценной защиты дымохода от осадков, ниспадающих с верхней части колпака.

Сборка

Простая конструкция флюгарки не предполагает сварочных работ, вся сборка будет осуществляться с помощью заклепок. Для работы с колпаком потребуются ножницы по металлу, листогибы и маркер. Основные усилия будут направлены на создание нижнего элемента флюгарки – капельника. Процесс изготовления защитного колпака на дымоход состоит из следующих шагов:

  • Чертеж с помощью маркера переносится на лист металла. Уголки лучше отрезать сразу, также делают насечки по центральной линии.
  • На краю стола фиксируют металлический уголок, предназначенный для качественного сгиба деталей флюгарки.
  • Нижняя часть фартука, прилегающая к дымоходу, загибается по краям на 45о.
  • Дальше для создания капельника флюгарки листы дважды сгибают под прямым углом в противоположных направлениях.
  • Фальцы заготовок формируются листогибами.
  • Подготовив четыре детали фартука флюгарки, переходят к их соединению.
  • Для формирования кронштейнов неширокие полоски металла также изгибаются под прямым углом.
  • Дальше переходят к конструированию верхней части защитного колпака на дымоход.
  • Зафиксировав кронштейны на фартуке, им придают форму, соответствующую конструкции крыши над дымоходом.
  • Закончив монтаж всех элементов флюгарки, ее крепят на дымоход.

Помимо двускатной крыши, достаточно несложно изготовить на дымоходную трубу конструкцию арочной флюгарки.

Заключение

Подробности процесса создания на дымоход легкого колпака изложены в следующем видео:

bouw.ru

Делаем флюгер на дымоход своими руками: чертежи и пошаговая видео-инструкция

Флюгер на дымоход — это не только красивая, но и необходимая вещь. Сейчас в магазинах имеется большой выбор различных модификаций, но если нет желания тратить много денег, можно сделать его своими руками.

Что такое флюгер и его виды?

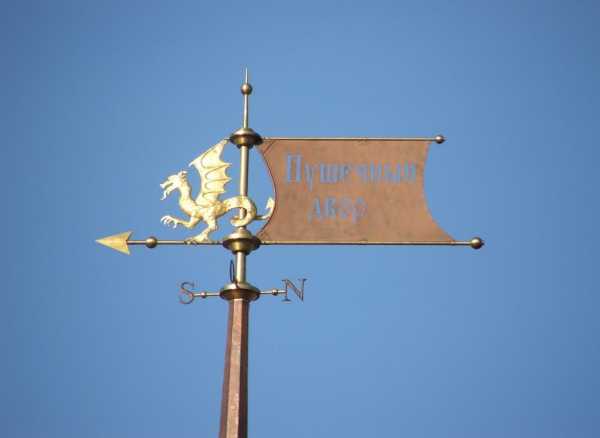

Флюгер является старинным элементом декорирования, а также прикрывает трубу дымохода, защищая ее от проникновения осадков: дождя и снега. Закрепленный флюгер на дымник придаст крыше эстетичность и завершенность внешнего вида. Он представляет собой конструкцию из металла, состоящую из флажка и противовеса.

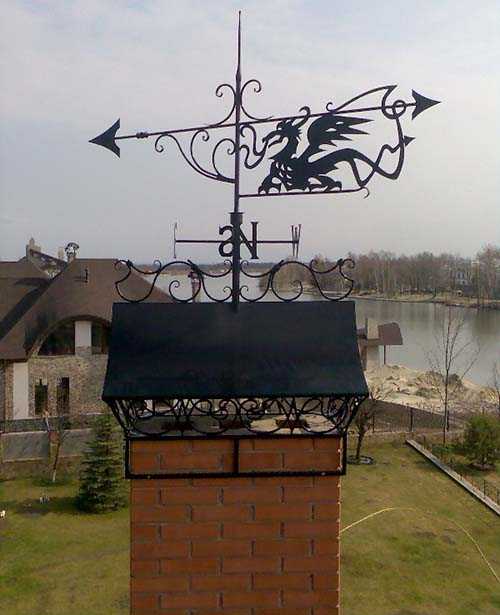

Флюгер, установленный на дымоходной трубе, завершающий штрих. Купол на дымоходе — защита, флюгарка — декор

Принцип действия прост: противовес направляется в сторону, с которой дуют ветряные потоки, и флажок указывает на их направление. Традиция установки флюгарки пришла из Европы. Флажок сейчас является настоящим элементом декора. Он может быть выполнен в виде фигурки: птицы, зверька, человечка. На Руси самой популярной являлась фигурка с изображением петуха, так как народное придание гласило, что его голос способен отогнать бесов. Сейчас актуально изображение корабля, который считается символикой счастливой и удачной жизни. Лев же, в свою очередь, является символом огромной жизненной силы, благородства, справедливости, а также стремления продвижения вперед.

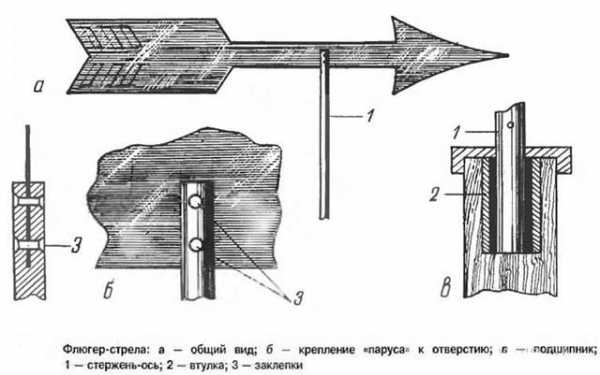

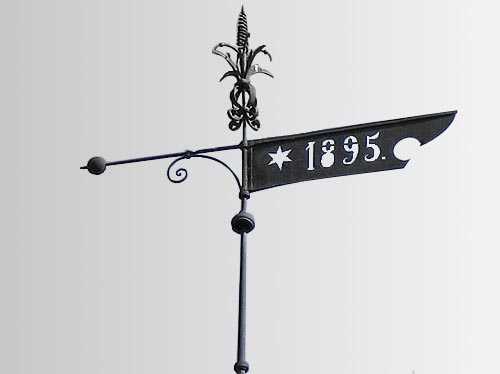

Флюгер-стрела — наверняка она вам уже хорошо знакома

Основные виды флюгеров:

  • указывающий направление ветра. Он широко применяется в метеорологии. Несмотря на наличие множества современных приборов, флюгеры по-прежнему востребованы. Особое место они занимают в приморских городах, так как от направления ветра напрямую зависит функционирование портов. Реакция флюгера заметна даже при малейшем появлении ветряного потока и определяется даже тогда, когда иные устройства еще бессильны;
  • Вильда. Это более современная модель флюгера, способная определить не только направление, но и силу ветра. Такая модель имеет пластину, закрепленную вертикально. Угол наклона показывает силу.

Флюгарка на дымоход имеет простую конструкцию и ее можно изготовить своими руками.

Совет! Процесс прост и не составит особого труда, главное строго следовать инструкции и ориентироваться на чертежи.

Читатели считают данные материалы полезными:
  • Установка керамического дымохода своими руками, советы и рекомендации
  • Ставим теплообменник на дымоход самостоятельно

Пошаговые инструкции изготовления флюгарки

Существует множество вариантов, как изготовить флюгер на дымоход своими руками. Чертежи помогут в этом.

Оригинальный флюгер

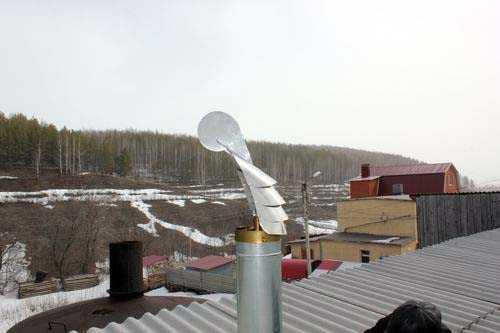

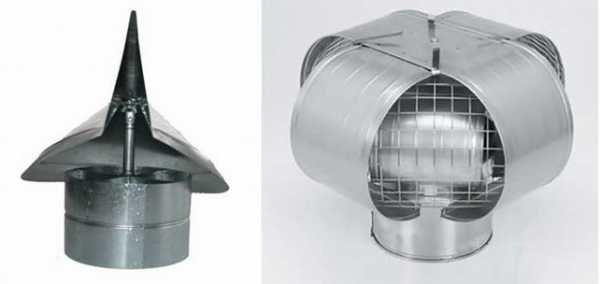

Флюгарка-дефлектор на дымоход, изготовленная из нержавейки и бронзы, для более долговечной службы.

Материалом для изготовления такой модели послужит нержавеющая сталь или медь, толщина которой 1 миллиметр. Эти оба металла обладают хорошими антикоррозийными свойствами, они легкие, прочные.

Совет! В случае применения меди срок службы флюгера увеличивается, но следует учитывать то, что данный металл дороже.

Процесс изготовления флюгарки своими руками:

Шаг 1. Подбираем массу и размеры будущей модели. Рисунок поможет

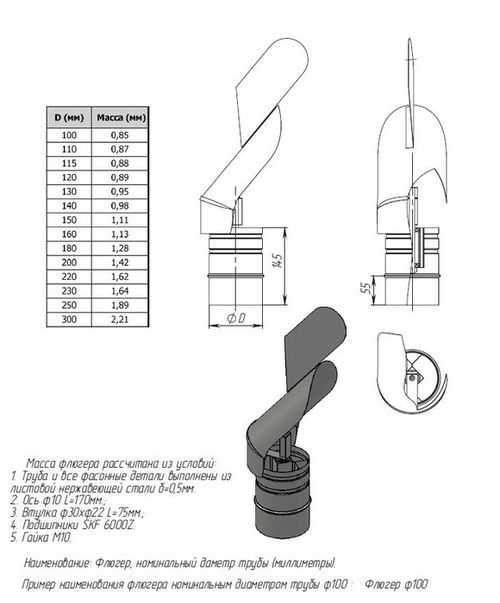

Расчет массы будущего флюгера исходя из параметров диаметра трубы, толщины стали, веса оси, втулки и подшипников.

Шаг 2. Из выбранной стали следует вырезать части для флюгера.

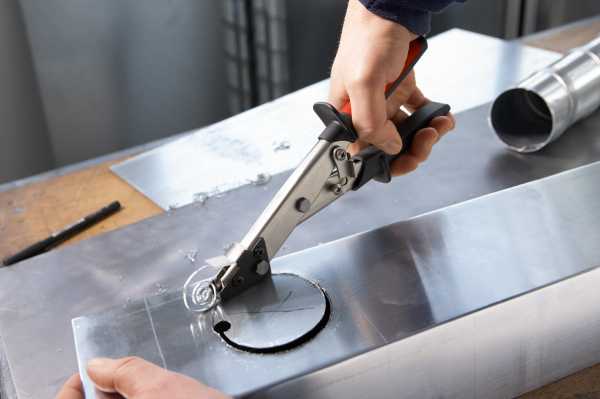

При помощи ножниц для металла из нержавейки вырезаются детали для будущего флюгера-купола на дымоход

Шаг 3. Осуществляем сборку конструкции как показано на рисунке.

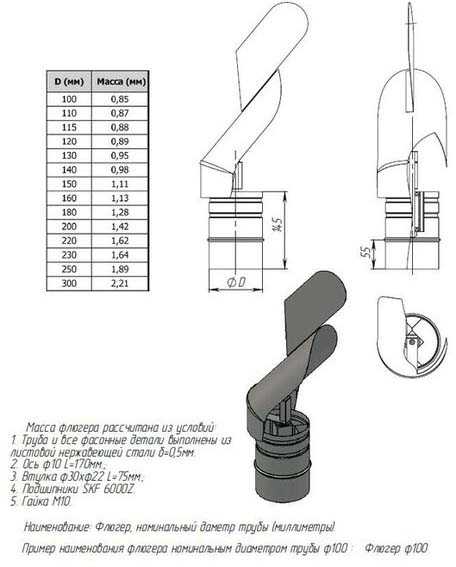

Конструкция флюгарки и схематичный принцип сборки. Помощь для желающих создать ее своими руками

Шаг 4. Флюгер-колпак готов.

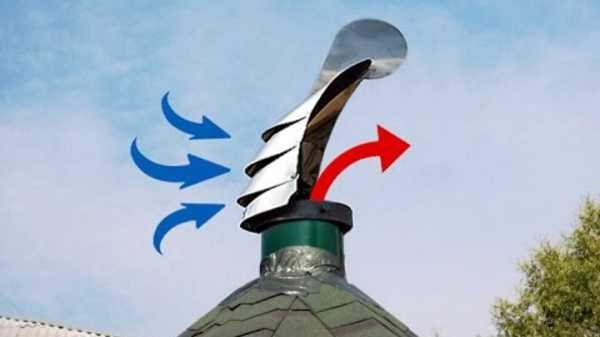

Итоговый вариант флюгарки. Синяя стрелка — поступление воздуха, красная выход дыма

Монтаж такого флюгера осуществляется сверху дымохода. Он не только служит декором и придает дымоотводному каналу завершающий вид, но и предотвращает возникновение обратной тяги.

Совет! Ветер, температурные перепады, выпадение осадков — это факторы, разрушающие трубу дымохода. Установка флюгера необходима, чтобы увеличить срок ее службы.

Флюгер с дефлектором

Есть еще один вариант, как изготовить флюгер на дымоход своими руками. Чертежи представлены в статье. Его можно приобрести в магазине или сделать самостоятельно. Данная модель является вторым вариантом изготовления, не требующего особых навыков.

Флюгер устанавливается на купол, который закрывает трубу дымохода. Материал непременно выбирается коррозийно-устойчивый.

Первоначально делам купол:

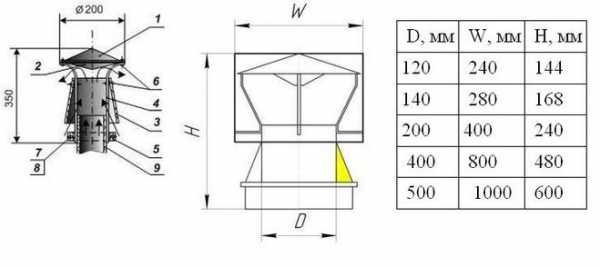

Схема по сборке купола для дымохода. Просто и понятно

  • Первоначально следует закрепить стойки (4) к нижнему цилиндру (9).
  • Для этого применяются гайки М 6 (8) и болты М 6 (7).
  • После этого ставится верхний цилиндр (3) и крепится хомутом (5).
  • После этого следует на самый верх стоек закрепить обратный конус (2), применив заклепки (6).

Основание готово. Далее следует сделать сам флюгер.

Флюгер на дымоход с флажком и противовесом. Фигурка флажка может быть любой, а принцип построения аналогичен

Для этого следует обратить внимание на чертеж, который в точности иллюстрирует, как проще создать декоративный флюгер.

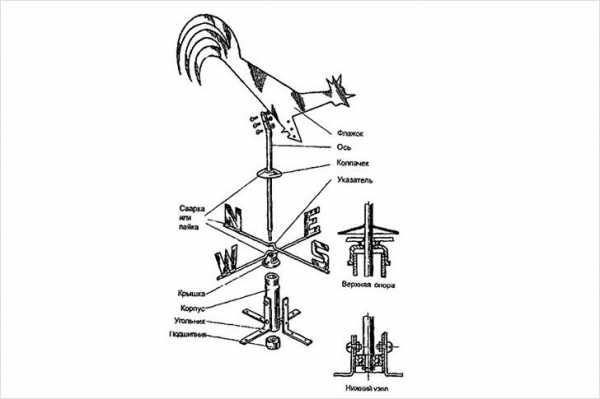

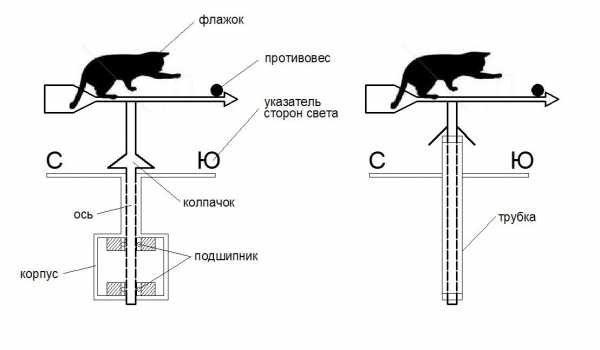

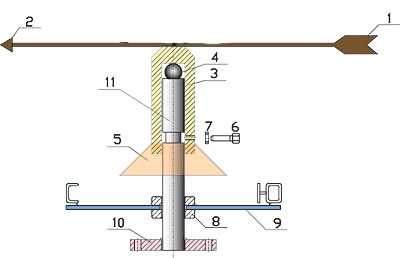

Схема создания флюгарки. Основные ее части и порядок их расположения

Этапы изготовления:

  • Этап 1. Нужно сделать опору. Для нее нужна труба. Следует отрезать кусок двенадцать с половиной сантиметров. Ее диаметр должен быть примерно 1,3 сантиметров.

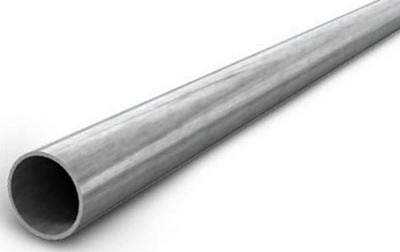

Труба диаметром 13 миллиметров, которая будет основой для будущей флюгарки

  • Этап 2. На трубе нужно нарезать резьбу.

Труба с нанесенной на один ее край резьбы для крепления

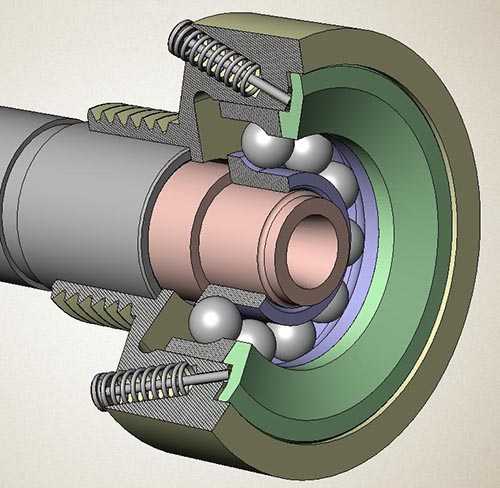

  • Этап 3. Внутрь заготовки следует поставить подшипник, который подойдет по размеру.

Труба с вставленным в нее подшипником. Заготовка для флюгарки.

  • Этап 4. По бокам трубы необходимо приварить две стальные пластины, которые по углу наклона будут соответствовать куполу. Следует установить ее так, чтобы они не мешали вращению конструкции.

Крепеж для флюгера на купол с приваренными на нее пластинами

  • Этап 5. Нужно установить розу ветров, которая представляет собой тонкие стальные прутья. На них закреплены буквы.

Роза ветров. Стрелки указатели с указанием направления. Выставляются по компасу.

  • Этап 6. Чтобы влага не попала в корпус, над розой ветров устанавливается колпачок.

Под цифрой 5 обозначен купол для защиты корпуса будущего флюгера от попадания воды.

  • Этап 7. Особое внимание следует уделить крышке. Выполнение осуществляется из стали. Она должна идеально сесть на резьбу трубы. Она выполняется в виде стрелки.

Самая верхняя часть флюгера, которая садится на резьбу, заранее сделанную на основании

  • Этап 8. На нее закрепляется флажок и противовес.

Флажок и противовес флюгера для указания направления ветра. Устанавливается на стрелку-крышку.

  • Этап 9. Флюгер готов.

Готовый вариант флюгера, который будет установлен на ранее заготовленный для него купол

Флюгер сделать своими руками не составит особого труда. Это лишь несколько вариантов его изготовления. Но принцип в основном заложен во все модели аналогичный.

После того как модель полностью собрана, следует правильно ее закрепить на крыше, советы помогут в этом.

Этот материал отлично дополнят следующие публикации:
  • Обзор дымоходов для печи из различных материалов
  • Правила установки дымоходов: выводим дымоходную трубу через стену

Советы по креплению флюгарки на купол

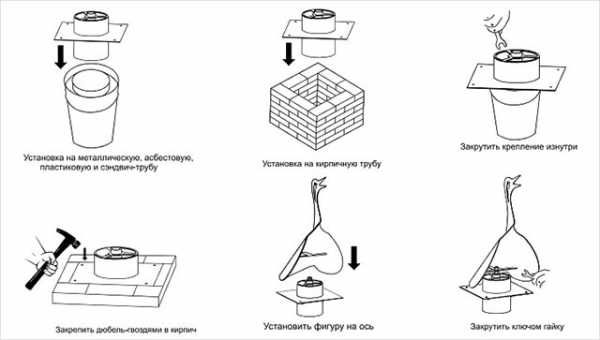

Вариант крепления флюгарки-купола к трубе дымоотвода для его защиты

Для правильной работы следует:

  • Первоначально необходимо набить корпус литолом или солидолом.
  • Применив компас, нужно отрегулировать направление стрелок розы ветров.
  • Закрепить флюгер с помощью пластин, а также хомутов и припаек.
  • Проверить, все ли верно закреплено. Движение и вращение флюгарки должно быть беспрепятственным вокруг своей оси.

Материалы для изготовления флюгарки

Помимо основных меди и стали, могут применяться другие подручные материалы. Например, кованая сталь, CD диски, бутылки из пластика, жестянка и влагостойкая фанера.

Главное, при использовании дерева плотно склеивать детали флюгера, так как это поможет не нарушить динамику.

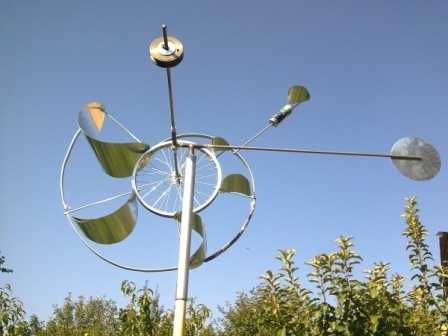

Флюгер, собранный из подручных материалов. За основу флажка взято колесо от коляски или детского велосипеда

Основой ветровика может являться колесо от велосипеда или коляски. Изготовить флюгер на дымоход своими руками не составит особого труда, но поможет сэкономить деньги на покупке. Грамотно составленные чертежи облегчат процесс. Для долговечности его службы следует раз в год смазывать подшипники.

kamin-maker.ru

Пошаговая инструкция +Фото и Видео

В дымовой отводящей системе особое внимание уделяется флюгарке на трубе, т.к. она выполняет не только декоративную функцию, но и защитную. Имея простую конструкцию, флюгарку можно сделать самостоятельно любого размера под различные трубы. Монтаж и технологию установки колпака дымохода мы опишем ниже.

Характеристика флюгарок на трубу дымохода

Данная конструкция на трубе увеличивает тягу при любых климатических погодных условиях. Благодаря колпаку флюгарки сдерживаются потоки ветра и вокруг дымохода, образуется пониженное давление.

Флюгарка не дает осадками проникать в трубу, за счет чего топливо полностью прогорает в печи. К достоинствам защитных колпаков на трубах можно отнести защиту от обледенения трубы зимой и отсутствие грибка и плесени летом.

Для защиты дымоходной трубы от мусора и проникновения мелких животных, помимо флюгарки устанавливают дополнительно боковые стальные сетки или декоративные элементы.

Колпаки на дымоход имеют следующие параметры:

  1. для устойчивости и защиты от порывистого веса флюгарки на кирпичную трубу выполнены из толстолистовой стали, из-за этого вес конструкции равен 60 кг;
  2. материал изготовления в основном оцинкованная сталь, но встречаются также модели из меди, цинка-титана и нержавейки;
  3. выдерживает конструкция температуру до 200С;
  4. гарантийный срок эксплуатации 5 лет;
  5. высота составляет 180мм от среза до дымохода;
  6. срез высотой до 100мм;
  7. уклон скатов составляет 45˚;
  8. колпак флюгарки на 100 мм больше диаметра трубы с каждой стороны.

Комплектация и материалы флюгарок на  трубу

Флюгарка на дымоход состоит из следующих деталей:

Зонтик или колпак — необходимы для защиты трубы от атмосферных осадков;

Фартук — защищает дымоход от грибка, плесени и коррозии;

Кронштейн — соединяет колпак и фартук. Возможно крепление металлических сеток.

Перед тем, как начать строить трубу для дымохода, необходимо продумать все моменты и выбрать подходящие материалы, в том числе и для флюгарки.

Рассмотрим требования, предъявляемые к материалам:

  • прочность;
  • длительный срок эксплуатации;
  • стойкость против коррозии и перепадов температур.

Материалы для флюгарки могут быть следующие:

Медь — Помимо своих отличных свойств пластичности, является жаропрочным материалом. Срок эксплуатации более 50 лет. Может изменить цвет вследствие действия ультрафиолета. Из минусов — подвержена механическим воздействиям;

Оцинкованное железо — высокопрочный, корозионностойкий материал. Прост в эксплуатации и имеет доступную стоимость. Чаще всего из такого материала делают дымники флюгарки;

Нержавеющая высокоуглеродистая сталь — обладает повышенной прочностью, пластичностью и длительным сроком службы. Может незначительно изменить цвет в процессе использования;

Цинк/титан — самый высокоэффективный материал. Срок службы от 70 лет и выше. Причем на всем сроке эксплуатации сохраняет свои отличные качества и свойства.

Покрытие флюгарок и дымников на трубу:

Существуют специальные вещества, которыми покрывают флюгарки. Это необходимо для их дополнительной защиты от вредных факторов.

Порошковая красящая смесь — делает поверхность флюгарки прочной, стойкой к различным механическим воздействиям. Поверхность металла, после нанесения порошка, становится электроизоляционной;

Полиэстер — износостойкий, практичный материал. Защищает поверхность металла от осадков и перепадов температур. Срок эксплуатации более 6 лет;

Материал пурал — отлично выдерживает температурные перепады, не подвержен механическим царапинам, обладает высокой прочностью. Срок службы больше 30 лет;

Материал пластизол — обладает самовосстанавливающими свойствами. Т.е. микротрещины на материале затягиваются, образуя монолитную конструкцию. Обладает высокой пластичностью, прочностью и износостойкостью. Такой материал прослужит более 20 лет.

Выбор флюгарки на дымоход

В зависимости от дымохода, дымник флюгарки бывает:

  1. квадратного сечения;
  2. круглого сечения;
  3. прямоугольного сечения.

По форме скатов, колпаки флюгарок можно разделить на:

Односкатный тип — предназначен для дымоходов, находящихся на плоских крышах;

Плоский тип — минусом данного ската является его плоскость. В период интенсивных осадков он может погнуться и перестанет защищать дымоход;

Двускатный тип — предназначен для дымоходов с квадратным и круглым сечением. Минус такого типа в том, что он не защищает от атмосферных осадков боковые стороны дымохода;

Четырехскатный тип — этот тип подходит для кирпичных дымоходов. Защищает трубу от дождя и ветра со всех сторон;

Конусообразный тип — для дымовых труб круглого сечения. Из плюсов можно отметить отсутствие установки капельника;

Полукруглый тип — предназначен для дымоходов европейского стиля. Хороший тип, но не увеличивает тягу.

При выборе флюгарки на вентиляционную трубу и дымоход придерживайтесь следующих критериев:

  • колпак должен быть несколько больше номинальных размеров трубы;
  • при выборе материала для конструкции, необходимо учесть свойства топлива, которое будет использоваться в печи;
  • покрытие выбирайте с максимальной защитой от внешних факторов;
  • срок эксплуатации должен быть не меньше срока годности кровельного покрытия;
  • для котельных необходимо оборудовать в доме отдельный дымоход;
  • капельник — это важное устройство флюгарки, он отводит лишнюю влагу;
  • при монтировании флюгарки на печную или каменную трубу у нее должно быть оборудовано второе дно для уменьшения конденсата;
  • скаты колпака должны быть выполнены таким образом, чтобы в них не скапливались осадки;
  • высоту колпака регулируют в зависимости от количества отводящего дыма.

Как монтировать флюгарку на трубу дымохода?

Монтаж флюгарки — это важное мероприятие, т.к. от правильной установки будет зависеть тяга в печи, ее работоспособность, срок службы самого дымохода и общий вид крыши. Поэтому перед тем, как приступать к установке, нужно просчитать все моменты и учесть все негативные факторы.

Вообще, весь процесс делиться условно на три главных этапа:

  • подготовка;
  • сборка;
  • установка.

Подготовка конструкции

На данном этапе необходимы такие действия, как:

  1. Замер внешней части дымовой трубы и составление предварительного эскиза;
  2. Выбор основного материала. К этому пункту стоит отнестись внимательно.
  3. Выбор формы трубы и колпака;
  4. Составление плана и чертежа;
  5. Покупка соответствующего материала. Например, листовой металл 1мм толщины, заклепки, уголки и металлическая сетка;
  6. Подготовка инструментов (рулетка, маркер, молоток, болгарка, дрель, ножницы, сварочный механизм).

Выбирайте материал изготовления исходя из его прочностных характеристик. Готовая конструкция должна быть прочной и надежной.

Сборка и установка конструкции

Сборка флюгарок на круглую трубу осуществляется таким образом:

  • Вырезать из картона сложные узлы конструкции;
  • Перенести выкройки деталей на металл;
  • Вырезать все элементы при помощи болгарки;
  • Загнуть колпак согласно плану;
  • Сварить электросваркой колпак по схеме;
  • Вырезать все уголки болгаркой;
  • Уголки загнуть и сделать соединяющие элементы для колпака и фартука;
  • Из листовой стали вырезать фартук;
  • Собрать все детали, придерживаясь плана и схемы;
  • Приварить сетку на боковые кронштейны-держатели;
  • На заклепки к нижней части фартука прикрепить капельник для удаления влаги.

Перед тем, как начать установку, стоит позаботиться о подходящих условиях.Наденьте обувь с мягкой подошвой, чтобы не повредить кровельное полотно, подходящую рабочую одежду и не забудьте страховочное крепление.

Установка флюгарки на трубу идет следующим образом:

  1. Просверлите в фартуке отверстия для крепления флюгарки;
  2. Поставьте флюгарку на дымоход и временно закрепите. Через отверстия в фартуке необходимо просверлить такие же отверстия, но уже на дымоходе;
  3. Снимите флюгарку;
  4. В получившиеся отверстия необходимо вставить дюбеля под саморезы;
  5. Снова установить флюгарку и прикрутить саморезами.

С помощью стального хомута закрепите всю конструкцию. На этом установка закончена.
Теперь осталось только протестировать всю конструкцию.

Для этого, возьмите молоток и аккуратно постучите по фартуку со всех сторон. Если он сместился, значит, вы плохо закрепили его. А проверить колпак вы можете, просто надавив на него всем своим весом.

Обязательно после окончания установки обработайте все металлические детали специальным раствором. Это повысит срок их службы.

Сделать флюгарку на трубу дымохода своими руками не составит труда. Вам просто необходимы будут подходящие инструменты и немного свободного времени.

В конечном итоге у вас получится отличная защита для дымоходной трубы с улучшенной тягой и как следствие, увеличенным коэффициентом полезного действия печи.



ТОП 9 магазинов, где я выгодно закупаюсь
ТОП 7 по товарам и мебели для дома:
7 лучших строительных и мебельных магазинов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  • Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru - "Купистол" стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня."
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Флюгарка на трубу дымохода своими руками: чертежи с фото

Для тепловых установок, которые работают на различных типах органического топлива – непременным условием бесперебойной и эффективной работы является установка качественных дымоотводящих систем. Чтобы топливо в вашей печке или котле сгорало с полной теплоотдачей – к топочному пространству необходимо организовать приток воздуха, а продукты сгорания и дым нужно вывести не только из топки, но и за пределы здания. В том случае, если в отопительном устройстве не предусмотрен монтаж системы воздушного наддува, то тяга в топке создается исключительно дымоходной системой. Флюгарка на трубу дымохода является завершением дымоотводящей системы и вносит свой вклад в обеспечение бесперебойной и эффективной работы топки.

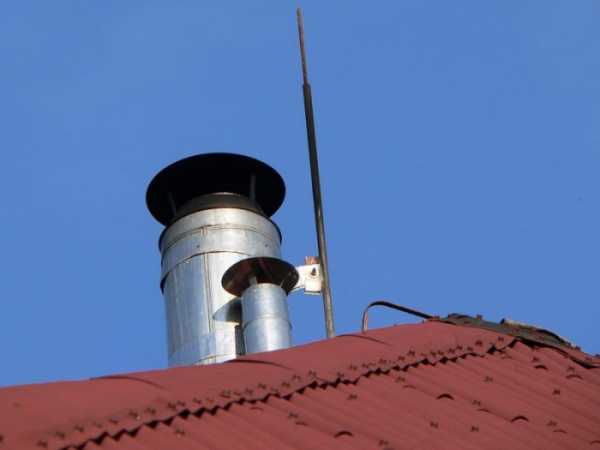

флюгарка на трубу дымохода — фото

Флюгарки и дефлекторы устанавливаются на оголовках труб и предназначены для отклонения дымового потока в соответствии с направлением господствующего ветра. Собственно само название «дефлектор» — это калька с латинского понятия «отклонять».

Дефлекторы и флюгарки предназначены для обеспечения полного отвода газов из дымоходной системы. Застой и неполное удаление продуктов сгорания происходят в дымоходах по следующим причинам:

  • Сильный порывистый ветер может мешать нормальному выходу продуктов сгорания из дымохода. Ветер, задувающий в незащищенный оголовок трубы может нарушать тягу дымохода.
  • Также неполному удалению продуктов сгорания может мешать неправильное расположение дымовой трубы на крыше.
  • Продукты сгорания могут застаиваться в трубе и из-за ее неправильной конструкции: недостаточного сечения и излишнего количества колен с изгибами.

Принципиальное отличие флюгарки от дефлектора дымохода

Флюгарки и дефлекторы на оголовках дымовых труб действуют на аэродинамических принципах, формируя устойчивую тягу в трубе вне зависимости от текущего направления ветрового потока. Эти устройства изменяют вектор движения воздушной массы, направляя ее в сторону, которая обеспечивает наиболее эффективное удаление продуктов сгорания.

общий фид дефлектора

При использовании флюгарок и дефлекторов ветер не прерывает поток истекающих продуктов сгорания, а усиливает его. Эти устройства также компенсируют снижение тяги, вызванное поворотами в дымоходной системе.

Правильно выбранный дефлектор или флюгарка обеспечивает увеличение эффективности дымохода до 20 процентов. Также это оборудование защищает дымоотводящий канал от попадания в него атмосферных осадков.

Дефлекторы и флюгарки могут устанавливаться как на индивидуальных, так и на коллективных дымоходных системах. Эти устройства также могут размещаться на вентиляционных трубах, в том числе на системах вентиляции мусоропроводов.

Конструкция дефлекторов и флюгарок на дымовых трубах

Основными частями дефлекторов и флюгарок, устанавливаемых на дымовые трубы являются следующие детали:

  • В нижней части расположен цилиндр, который может производиться из металла, керамики или асбеста.
  • Далее к цилиндру прикрепляется верхний стакан. Он фиксируется на нескольких стойках и имеет форму усеченного конуса, расширяющегося вниз.
  • Для защиты от атмосферных осадков на верхний стакан-диффузор монтируется зонтик-колпак, имеющий конусообразную форму.

Верхняя и нижняя части диффузора могут оснащаться кольцевыми отбоями. Они отклоняют ветровой поток от вертикального направления. Конструкция дефлекторов и флюгарок рассчитывается таким образом, чтобы поток ветра с любой стороны не мешал эффективному истечению продуктов сгорания из дымоходного канала, а образовывал устойчивую тягу в трубе.

устройство дефлектора

Материалом изготовления дефлекторов и флюгарок обычно служит оцинкованная сталь. Такой материал практически идеально подходит для работы в агрессивных условиях внешней среды: ведь на эти устройства действуют не только обычные атмосферные осадки, но и горячие продукты сгорания. Такое сочетание может вызвать ускоренную коррозию у любого незащищенного металла.

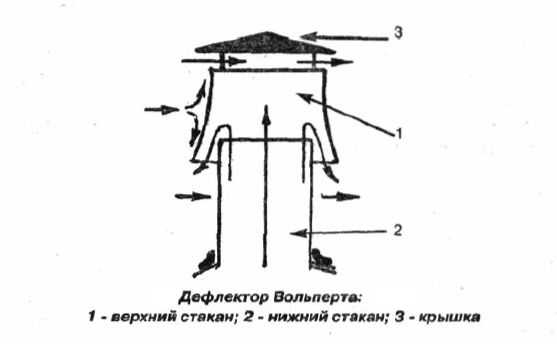

Принцип работы дефлектора трубы дымохода

Принцип работы дефлектора основан на следующих аэродинамических принципах:

При воздействии ветрового потока сверху вниз начинается подсос истекающих продуктов сгорания через нижнее кольцеобразное отверстие.

Если ветер начинает дуть снизу вверх, то газы начинают истекать уже через верхний кольцевой канал.

Если ветровой поток направлен параллельно горизонту, то удаление продуктов сгорания происходит через оба отверстия.

Самый маленький уровень тяги дефлектор такой конструкции показывает в том случае, если ветровой поток направлен снизу вверх. Препятствует истечению газов в этом случае верхний зонтик. Для того, чтобы предотвратить перебои работы – зонтик может изготавливаться в виде двух конусообразных конструкций, соединенных широкими частями. В этом случае негативные моменты работы дефлектора компенсируются.

Как изготовить дефлектор на дымоход своими руками

Уяснив для себя принцип работы дефлектора на дымоходной трубе вы можете приступить к его изготовлению своими руками. Процесс монтажа дефлектора выглядит следующим образом:

После формирования нижнего стакана на нем закрепляются три-четыре стойки.

К нижней части дефлектора крепится верхний цилиндр. Это можно сделать при помощи хомутов.

Посредством кронштейнов на верхнюю часть дефлектора закрепляется колпак.

При установке дефлектора с круглым сечением на квадратный дымоход используются переходные патрубки.

ы флюгарок и дефлекторов

Если дымоходная труба имеет слишком большое сечение (например, каминная труба), то для ее соединения с дефлектором используется комплект подпорок, изготовленных из стали.

Предназначение и устройство флюгарки трубы дымохода

Как ни странно, но флюгер, а вернее флюгарка, являются не только украшением жилища, но и устройством, которое обеспечивает увеличение тяги в дымоходах систем отопления без задействования дополнительных источников питания, таких как электроэнергия.

Это устройство защищает оголовок дымоходной трубы от ветра.

флюгарка на дымовой трубе

Флюгарка состоит из крышки конусной формы, ширмы, имеющей конфигурацию полуцилиндра и, собственно, флюгера. Все устройство закрепляется на подшипнике или на свободно вращающейся оси.

Флюгарка является подвижным устройством, которая изменяет свое положение в зависимости от направления ветрового потока и защищает тем самым оголовок трубы от воздействия ветра.

На ветре – флюгарка разворачивается к его потоку выпуклой полуцилиндрической частью. Ветер огибает оголовок трубы и усиливает тягу в дымоходной системе, производя своеобразный «подсос» продуктов сгорания.

Флюгарка может быть использована в самых разных системах. Существенным недостатком таких устройств является быстрый износ подвижных элементов, которые обеспечивают свободное вращение. Кроме того, зимой в подвижных частях флюгарки может накапливаться и замерзать влага, что существенно снижает эффективность ее работы. В периоды сильных морозов влага может замерзнуть, флюгер перестанет вращаться, что приведет к обратному эффекту: ветер начнет нагнетать воздух и задувать его в трубу и котел! Вследствие этого такие устройства не рекомендуется использовать в районах с суровыми климатическими условиями. В этом случае на дымоходных трубах лучше использовать классические дефлекторы.

Использование дефлекторов и флюгарок позволит обеспечивать эффективную работу тепловых систем вашего сооружения.

Все, что нужно знать о работе флюгарки показано в этом видео

Loading...

kamin-expert.ru

Флюгер для дымохода легко сделать самостоятельно

С помощью инструкции и чертежей возможно создать свой вариант флюгера, сэкономив при этом средства.

Флюгер для дымовой трубы выполняет не только декоративную роль, но и защитную. На сегодняшний день, магазины стройматериалов предлагают различные модели флюгеров, но это несложный в исполнении элемент кровли, поэтому изготовить его можно самостоятельно.

Определение флюгера и его разновидности

Флюгер – металлическое устройство, представляющее из себя флажок и противовес. Его применение впервые было зафиксированов Европе. Конструкция является оригинальным украшением крыши и защитным элементом от попадания в дымовую трубу осадков и птиц. Зафиксированный на дымоходе флюгер эстетически дополняет кровлю, придавая ей завершенности.

[Фото 1 Флюгер, вмонтированный на дымоходе – это финишный этап установки трубы. Защитным элементом является купол, декоративным – флюгарка.]

Простой принцип работы состоит в следующем: потоки ветра воздействуют на противовес, направляя его в сторону воздушного потока, а флажок индицирует направление. Именно на флажок возложена декоративная роль. Его исполнение может быть в виде различных фигур: журавля, кота, зверя или человека. Еще с старорусских сказок нам знакомы терема с фигуркой петуха, ведь на древней Руси ходило поверье, что именно голос этой птицы отгоняет злых духов. Сегодня же, актуальной является фигурка корабля с парусами, считающаяся символом счастья и удачи. Изображение льва, ознаменовано символикой огромного потенциала сил хозяина, справедливости и желание продвигаться только вперед.

[Фото 2 Вариант флюгера со стрелой.]

Различают такие разновидности флюгеров:

  • индицирующий потоки ветра. Такой видактуален для применения на метеорологических станциях. Даже не смотря на большое количество современного оборудования, флюгеры все еще применяются. Большую роль они играют в прибрежных городах, где направление ветра определяет работоспособность портов. Чувствительность флюгера очень высокая и даже при низком уровне ветрового потока, прибор его зафиксирует, в то время, когда современное оборудование еще не срабатывает.
  • Вильда. Современная разновидность флюгера, определяющая и направление, и силу ветряного потока.Данный прибор оснащен вертикальной пластиной, угол наклона которой указывает силу. с которой дует ветер.

Совет!Для самостоятельного изготовления флюгарки потребуется строго следовать пошаговой инструкции, ориентируясь на схему-чертеж.

Поэтапная инструкция создания флюгарки

Достаточно большой выбор вариаций, как сделать флюгер на дымовую трубу предоставлен в сети интернет. С помощью чертежей этот процесс не составит особого труда.

Необычная модель флюгера

[Фото 3 Флюгарки для дымовой трубы, сделанные из нержавеющей стали для продления эксплуатационного срока.]

Такая модель может быть изготовлена из нержавейки или медного сплава, толщиной не менее 1 мм. И первый и второй материал имеют положительные антикоррозийные характеристики. Они достаточно легкие и имеют прочный состав.

Совет! Выбрав в качестве материала изготовления медь, можно значительно увеличить срок эксплуатации флюгера, но в смете стоит учесть недешевую стоимость металла.

Самостоятельное изготовление флюгарки состоит из следующих действий:

  1. Необходимо подобрать размеры и определить приблизительный вес будущей конструкции. С помощью нижеприведенного рисунка с этим пунктом можно легко разобраться.

[Фото 4 Для расчета веса флюгера необходимо знать все параметры деталей: диаметр трубы, толщину металла, вес подшипников, оси и втулки.]

  1. Из подготовленного листа металла вырезают элементы флюгера.

[Фото 5 Применяя ножницы по металлу, из нержавеющей стали вырезают составные части флюгера для дымовой трубы.]

  1. Производится сборка всех составных элементов, исходя из инструкции на картинке.

[Фото 6 Схематическое указание по сборке конструктивных элементов флюгарки.]

  1. Собранный элемент защиты надлежит установке на дымоход.

[Фото 7 Готовая модель флюгарки. Стрелка, окрашенная синей краской, отвечает за поступление воздуха, красной – выход продуктов горения.]

Установка такой модели флюгера производится на оголовке дымоходной трубы. Этот элемент не только декоративный, но и способствует предотвращению обратной тяги.

Совет! Любые прихоти погоды: дождь, град, сильный ветер или резкие перепады температуры – значительно снижают срок эксплуатации дымоотвода. Поэтому для его защиты и устанавливают флюгер.

Флюгер-дефлектор

Еще одним популярным вариантом самостоятельного изготовления защитного элемента для дымовой трубы является флюгер-дефлектор. Ниже представлена схема-чертеж такой модели. Для ее изготовления также не потребуется особых навыков.

Флюгер-дефлектор монтируется на купол, закрывающий дымоотводную трубу. Материал для изготовления должен обязательно обладать антикоррозийными свойствами.

[Фото 8 Схема-чертеж сборки купольного элемента для дымовой трубы.]

Первое, что предстоит сделать – купол. Для этого потребуется следовать указаниям на чертеже:

  1. Первыми крепятся стойки (4) к нижней части цилиндра (9).
  2. Здесь будут использоваться квадратные гайки М6 (8) совместно с болтами М6 (7).
  3. Далее устанавливается верхняя часть цилиндра (3), которую закрепляют с помощью хомута (5).
  4. На самой верхушке стоек, с помощью заклепок (6) фиксируется обратный конус (2).

Переходим к изготовлению флюгера.

[Фото 9 Вариант флюгера для дымоотвода с противовесом и флажком. Вместо флажка может быть выбрана любая фигурка. Принцип устройства будет идентичен.]

Стоит воспользоваться чертежом, приведенным ниже, который демонстративно показывает, процесс создания декоративного флюгера.

[Фото 10 Схематические указания по созданию флюгарки. Основные компоненты и поочередность размещения в готовой конструкции.]

Процесс изготовления:

  1. Делается опора в качестве которой выступает труба, длиной 12,5 см и диаметром 1,3 см.

[Фото 11 Металлическая основа будущей флюгарки.]

  1. На трубе потребуется сделать резьбу.

[Фото 12 Металлическая труба с односторонней резьбой для крепления.]

  1. Подбираем подшипник по диаметру трубы, который далее нужно установить в полость основы.

[Фото 13 Труба с установленным подшипником.]

  1. Две металлические пластины привариваются по бокам трубы, с углом наклона, соответствующему куполу. Установка производится таким образом, чтобы в процессе вращения элементы не прикасались друг к другу.

[Фото 14 Крепление для флюгера с металлическими пластинами.]

  1. Необходимо монтировать розу ветров, представленную тонкими прутьями, на которых прикреплены буквы, обозначающие стороны света.

[Фото 15 Роза ветров – указательные стрелки сторон света, выставленные по компасу.]

  1. Во избежание попадания влаги в середину корпуса розы ветров, над ней делают козырек.

[Фото 16 Куполовидный козырек предназначен для защиты корпуса флюгера от проникновения влаги.]

  1. На основание с резьбой садят крышку, выполненную из стали.

[Фото 17 Верхний элемент флюгера (стрелка) плотно садится на резьбу.]

  1. На стрелке-крышке будет крепится противовес и флажок.

[Фото 18 Для указания направления воздушного потока, на флюгере устанавливается противовес и флажок.]

Все элементы флюгера собраны и можно оценить проделанную работу.

[Фото 19 Готовую модель флюгера устанавливают на подготовленный купольный постамент.]

Представленные модели флюгеров – это отличное решение для украшения, а также защиты кровли дома. Выбрав другой вариант конструкции, его можно воссоздать по аналогичному принципу.


Остались вопросы? С радостью поможем!

Поделиться ссылкой:

kaminochag.ru

Флюгер на дымоход своими руками – чертежи

Традиционный для Европы и не совсем привычный для наших широт флюгер, может стать не просто удивительно красивым акцентом в эстетическом облике постройки. При помощи флюгера издавна выясняли скорость и направление ветра, но сегодня этот элемент уже перестал быть только лишь декоративным. Несомненно, он украсит крышу дома, но если установить специальный флюгер для дымохода, то польза от него будет не только эстетическая.

Содержание:

  1. Что такое флюгер на дымоход
  2. Функции и задачи дефлектора и ветрозащиты дымохода
  3. Изготовление флюгеров на дымоход
  4. Принцип работы флюгера на трубе

Что такое флюгер на дымоход

Амстердам, Роттердам, Рига, Берн, Таллинн — без флюгеров невозможно представить себе эти крупные европейские древние города. Однако с течением времени флюгеры начали занимать крыши и других приморских государств. Не так широко, но зато очень эффективно, флюгера особого типа стали применяться при строительстве печей. Если правильно и по технологии выполнить флюгер на дымоход своими руками чертежи которого мы представили на страничке, то можно заметно улучшить работу печи.

Основная задача флюгера на дымоход — предотвращение обратной тяги. Флюгарка на трубу — это просто колпак, который ограничивает паразитные воздушные потоки, которые могут привести к обратной тяге, особенно при сильном ветре или низком атмосферном давлении. Простой флюгер могут называть зонтом на трубу, колпаком, оголовком. Это относительно простые конструкции и встретить их можно довольно часто. Что на дымоходе делает флюгер что такое дефлектор флюгер, в этом мы разберемся сегодня и рассмотрим некоторые готовые конструкции и эскизы.

Функции и задачи дефлектора и ветрозащиты дымохода

Безопасная эксплуатация дымохода предполагает наличие некоего устройства, которое предотвращает задув ветра в трубу. Это и вызывает обратную тягу, а кроме этого, дымоходный флюгер не даст дождю и снегу попадать прямо в трубу. Также он станет барьером для пыли и мусора. Особенно актуальны такие приспособления в тех случаях, когда нет физической возможности поднять трубу выше, чем этого требует подпорная ветровая зона.

Да и это не все, на что способен дымоходный флюгер. Если он не установлен на трубу, при постоянном воздействии снега, дождя и ветра, дымоходная труба долго не прослужит. Дело в том, что при постоянном намокании верхняя часть трубы начинает постепенно разрушаться, а зимой, при попадании конденсата и влаги, при перепаде температур от минусовой до плюсовой, вода может попасть в микротрещины трубы, замерзать и оттаивать. Постоянное расширение и сужение элементов дымохода приводят к ослаблению прочности и в конце концов к его разрушению.

Изготовление флюгеров на дымоход

Дымники, флюгарки и дефлекторы изготавливаются только из металла. Естественно, что другой материал не выдержит таких температурных колебаний и скоро выйдет из строя. Есть также и особенности конструкции у разных видов флюгеров на дымоход. Как правило, металлические флюгарки и флюгеры выполняются из таких материалов:

  • кованый металл;
  • оцинкованный металл;
  • нержавейка;
  • металлопрофиль;
  • 4-5 миллиметровый листовой металл.

Разновидностей конструкций, как и функциональных особенностей у такого устройства множество. Есть флюгеры, которые могут отводить сточную воду от трубы, а также препятствовать проникновению в трубу мелких животных и птиц, что тоже немаловажно. Конденсат, который может скапливаться на внутренней поверхности флюгера, будет отводится при помощи специальных капельников и не попадать в трубу.

Если говорить об изготовлении флюгера своими руками, то можно опираться только на общие рекомендации мастеров, поскольку точные размеры и параметры флюгера на дымоход вычисляются индивидуально. Однако изначально стоит рассмотреть конструкцию дефлектора, к которому и будет крепиться сам флюгер.

Принцип работы флюгера на трубе

Принцип его работы заключается в том, что поток воздуха, независимо от силы ветра и направления, ударяется о конусообразный верхний колпак и не могут попасть в дымоход. Более того, при правильной конструкции устройства можно добиться завихряющихся потоков, которые будут способствовать улучшению тяги. Даже если ветер начинает дуть снизу, то при такой конструкции дефлектора, как изображена на рисунке, тяга все равно не пропадет, а будет только увеличиваться.

Функция же непосредственно флюгера, соединенного с дефлектором, заключается в том, что он поворачивает механизм и конус, тем самым создавая завихрения, препятствуя попаданию ветра в трубу и усиливая тягу. Для того, чтобы флюгер с ветрозащитным колпаком свободно вращались, необходимо применять подшипники с защитой от проникновения влаги и время от времени проводить их смазку, а в зимний период следит за образованием наледи, которая будет блокировать работу устройства.

Таким образом, флюгер на дымоходе будет способствовать корректной работе печи и всей отопительной системы, как следствие, повышать безопасность использования камина или печи. В случае, когда тяга в камине пропадает, стоит попробовать установить флюгер с дефлектором, которые обязательно помогут восстановить нормальную работу дымохода.

nashprorab.com

почему она необходима. Конструктивные особенности

Для тепловых агрегатов, работающих на органическом топливе, установка качественных и надёжных дымоотводящих систем является непременным условием. Без организации притока воздуха к топочному пространству топливо в котле или печке будет сгорать не с полной теплоотдачей, а продукты сгорания должны быть выведены и из топки, и из самого здания. Флюгарка на трубу дымохода вносит свой посильный вклад в обеспечение эффективной работы теплогенерирующего агрегата.

Флюгарка — это своего рода колпак, который защищает дымоход от попадания внутрь мусора, осадков и способствует повышению тяги в трубе

Почему такая деталь необходима

Многие наши современники заблуждаются относительно того, для чего нужна флюгарка (её ещё называют, колпаком или дымником). Самое распространённое мнение звучит так: она защищает дымоходную трубу от конденсата. Это верно, но лишь в определённой степени. Влага образуется и накапливается на поверхности внутренней части системы дымоотвода и колпак на трубу здесь мало чем выручит. Основные функции флюгарки следующие:

  • препятствует попаданию внутрь дымохода мусора, пыли и других посторонних предметов;
  • продлевает срок эксплуатации трубы, защищая её от осадков;
  • конструктивное исполнение некоторых моделей колпаков повышает тягу в дымоходе и не позволяет даже сильному ветру опрокинуть его;
  • выполняет эстетическую функцию. Дымоходная труба с флюгаркой придаёт всему дому привлекательный внешний вид.

Однако, по мнению профессионалов, большинство типов декоративных колпаков функционал системы отведения дыма вовсе не улучшают, а наоборот, эксплуатационные характеристики дымохода только ухудшают. Вместе с тем, данный тезис не относится к насадкам следующих конструктивных исполнений:

  • насадки с промышленными вытяжными дефлекторами;
  • флюгеры-дефлекторы.

Второй вариант намного эффективнее первого. За счёт подшипника корпус, выполненный в виде полуцилиндра, остаётся подвижным. Направление вращения флюгера-дефлектора определяется погодными условиями. А присутствующий в конструкции лепесток фиксирует изделие в таком положении, чтобы полуцилиндр был постоянно повёрнут к ветру полусферической, а не полой частью. В результате за счёт разрежения тяга увеличивается.

Если оборудовать дымоход дефлектором, то тяга будет увеличиваться в ветренную погоду

Первый механизм работает по следующему принципу: внутри самого дефлектора образуется разрежение за счёт того, что формируемый ветровой нагрузкой воздушный поток огибает находящийся на кирпичной дымоходной трубе оголовок. В итоге такой колпак функционирует по-разному: когда на улице ветрено, тяга увеличивается, и, наоборот, в штиль снижается.

Самый весомый аргумент в пользу второго варианта формулируется так: конструкция этого дымника на трубу дымохода полностью исключает возможность задувания ветром тяги. А вот при использовании системы первого типа такое иногда наблюдается.

Конструктивные особенности

Рассматриваемый элемент системы отведения токсичных газов является навесом над дымоходной трубой и в какой-то степени схож с домиком определённой формы. Стены в домике при этом отсутствуют. Ассоциацию с ними вызывают размещённые по углам 4 опоры, между которыми всегда имеется свободное пространство. Дым выводится именно через него. Крыша домика закреплена на опорах, а его низ, как бы фундамент, крепится к верхней кромке дымовой трубы.

Обратите внимание! Площадь поперечного сечения у колпака больше значения аналогичного параметра дымохода. Такое конструктивное решение препятствует попаданию внутрь дымового канала осадков.

Форма флюгарки всегда повторяет форму дымохода. Так, если тот сделан из трубы, тогда основание и крыша колпака круглые. В зависимости от архитектурных особенностей самого дома крыша напоминает собой конус, сферу или может быть выполнена в виде простого горизонтального круга.

Флюгарка должна точно соответствовать форме сечения и размеру трубы

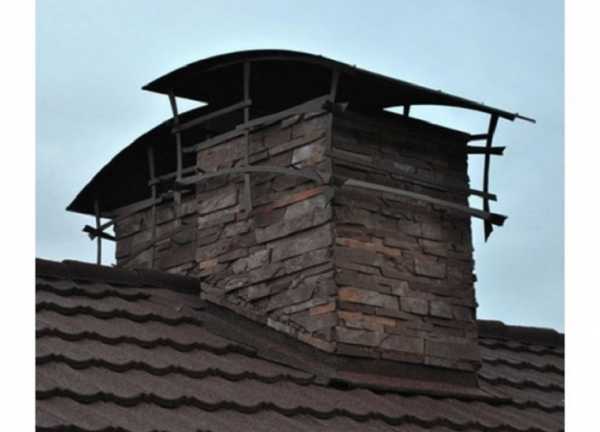

Если же коттедж оборудован прямоугольным или квадратным кирпичным дымоходом, козырёк имеет такую же форму. Его верхняя часть, правда, может быть иной. Зачастую она выглядит в виде скатной крыши. Эта часть также бывает полукруглой, как половина пустотелого цилиндра и, несмотря на простоту, выглядит очень привлекательно. Верх флюгарки на кирпичную трубу дымохода может быть выполнен из металлического листа. Основание любого правильно сделанного козырька снизу имеет капельник. Он препятствует стеканию воды по дымоходу.

Из возможных особенностей колпака стоит выделить:

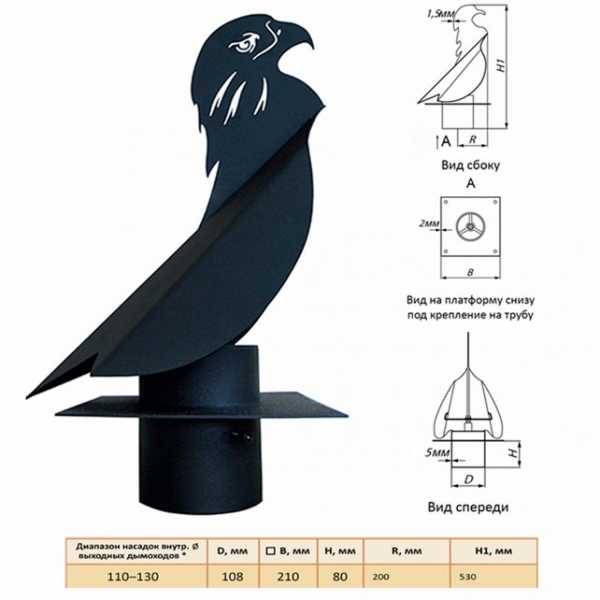

  • флюгер. Монтируют его на колпак, представляющий собою цельную конструкцию;
  • открывающаяся крышка. Встретить её можно не во многих флюгарках. Тем не менее, открывающаяся крышка очень полезна, поскольку позволяет хозяину коттеджа получить при необходимости доступ к полости дымохода;
  • вентиляционное отверстие или сопло. Соплами оборудуются флюгарки, украшающие дымоходы от печей или котлов, сжигающих газ. В таких колпаках крыши отсутствуют;

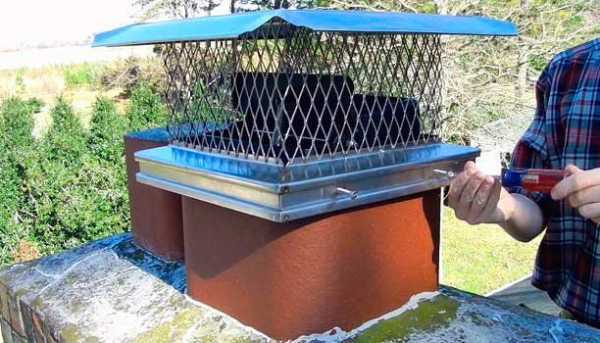

  • искроулавливатели. Их устанавливают только по желанию хозяина коттеджа. Искроулавливатель – это металлическая сетка, монтируемая вокруг той части дымоходной трубы, через которую выводится дым. Размещаться такие элементы могут на всех флюгарках, исключая те, в которых находится сопло.

Конечно, на колпаке, который монтируют многие хозяева домов, могут иметься разнообразные декоративные детали. Зачастую они представляют собой кованые изделия. То, как такие элементы системы дымоотвода выглядят, ограничено лишь фантазией владельца коттеджа и производителей.

Виды приспособлений

Флюгарки выпускают из различных металлов. По этому критерию они бывают:

  • стальные;
  • цинк-титановые;
  • медные.

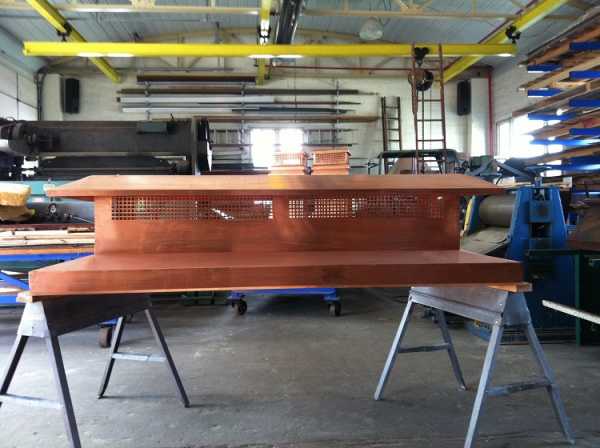

Для изготовления колпака можно взять медь — изделие из этого металла будет служить очень долго

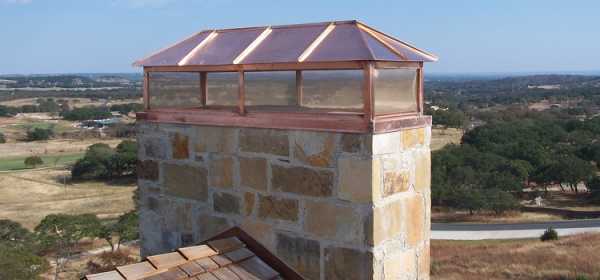

Последний вид подобных изделий в прошлом был очень популярен. Впрочем, сегодня увидеть их тоже можно. Большой срок годности – вот почему люди монтируют медные флюгарки.  Такое изделие способно простоять под солнцем, дождём и ветром более 50 лет! Причём, взаимодействуя с атмосферным кислородом, медь покрывается патиной и изменяет свой цвет на зелёный. Позже она становится коричневой. Однако здесь не всё так просто. Этот металл вступает в химическую реакцию, способствующую разрушению медного дымника на трубу дымохода. Чтобы избежать данного явления, фиксацию такого изделия рекомендуется выполнять медным либо омеднённым крепежом.

Срок службы цинк-титановых флюгарок сопоставим со значением этого параметра медных колпаков. Однако, свой цвет они не меняют.

Стальные изделия прослужат почти в два раза меньше – до 28 лет. И то, при условии наличия антикоррозионного покрытия либо если в качестве сырья для их изготовления использовалась нержавейка.  Обусловлено это меньшей устойчивостью чёрного металла к природным явлениям.

На заметку! Сам защитный слой может быть изготовлен из полиэстера, пурала или цинка. Наименее надёжный – последний вариант.

Флюгарки-колпаки с художественным оформлением

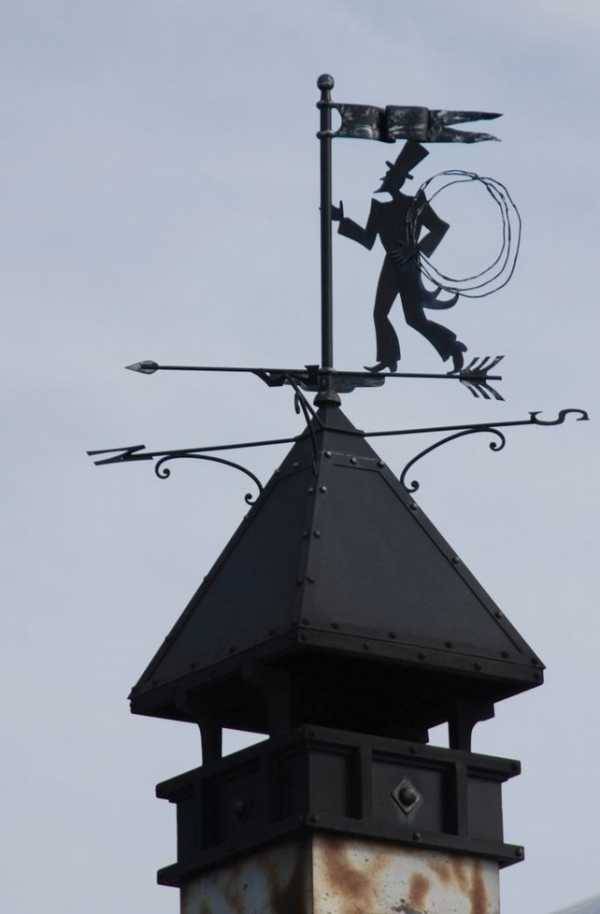

Изготавливаются такие изделия, как правило, из закалённого железа в кузнях. Кованые флюгарки на дымоходы каминов, печей и проч. превращают самую обычную трубу, расположенную на крыше, в конструкцию с элементами изыска. Но при этом они выполняют свою основную функцию – обеспечивают эффективную работу камина или печи.

Колпаки часто украшают различными художественными элементами, тогда приспособление выполняет еще и декоративную функцию

Дымник на трубу монтируют для того, чтобы такие агрегаты не дымили, а это возможно лишь при отсутствии препятствий у исходящих газов на выходе из трубы. Такие препятствия могут образовываться по причине возникновения турбулентности в местах встречи газовых потоков с кровельным покрытием. А данное явление наблюдается с большей вероятностью в таких системах дымоотвода, где дымоход расположен значительно ниже по отношению к коньку крыши. Кроме того, на тягу в трубе оказывает влияние попавшая внутрь неё влага атмосферных осадков. В совсем мокрой трубе может возникнуть даже обратная тяга. Кованая флюгарка на дымоход может устранить эти проблемы.

Кровельные элементы, которые изготавливаются методом ковки – достаточно сложные конструкции, совмещающие эффективность с изысканностью, красотой и орнаментальной лёгкостью кованого исполнения. Они в обязательном порядке включают следующие составные части:

  • крыша. Она прикрывает дымоход от атмосферной грязи и влаги;
  • экран. Данный элемент предохраняет крышу дымника на трубу дымохода от воздействия кислотных испарений, высокой температуры и искр;
  • основание.

Главным отличием кованой флюгарки от сварного изделия, изготовленного из оцинкованного проката, является высокая надёжность и прочность. Выходящие дымовые газы характеризуются высокой концентрацией сернистых соединений. А из курса химии средней школы известно, что при контакте с влагой такие вещества проявляют кислотные свойства. Поэтому срок службы конструкции зависит от степени устойчивости её элементов к воздействию агрессивных сред.

Но при всём этом не стоит забывать, что размещаются флюгарки на труднодоступных местах.  Поэтому, если вы приняли решение провести монтаж дымника самостоятельно, не привлекая специалистов, необходимо будет строго соблюдать требования техники безопасности.

Изготовить и установить флюгарку самой простой конструкции можно своими руками

Изготовление своими руками

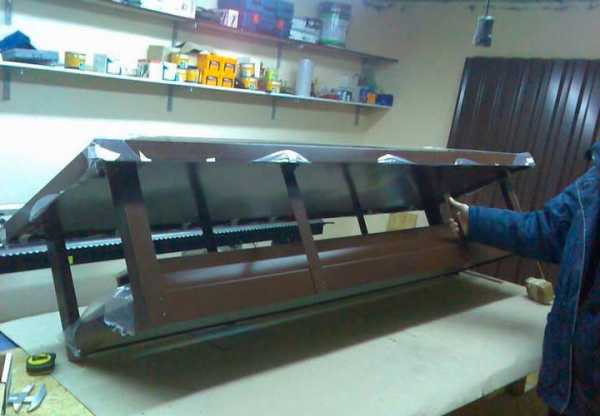

При самостоятельном изготовлении флюгарки используется листовой металл, например, кровельная сталь. Если вы не обладаете навыками выполнения подобных работ, лучше отдайте предпочтение самому простому варианту.

Чтобы собрать и установить на дымоходе флюгарку, у вас под рукой должен быть такой инструмент:

  • специальные молотки, имеющие различную форму;
  • ножницы по металлу;
  • металлические уголки или стержни для крепления;
  • киянка.

Остановите свой выбор на дымнике в виде крыши или пирамиды. После измерения трубы выполните на бумаге эскиз. Затем вырезайте из листа металла деталь, при сгибании придавая ей нужную форму.

Важно! Следует помнить, что дымник покрывать трубу должен полностью. Но очень большим делать его не стоит.

Для согласования размеров флюгарки и дымоходной трубы рекомендуется сначала изготовить из бумаги пробный вариант. На этом макете вы сможете, помимо всего прочего, продумать особенности сборки изделия.

Рассмотрим методику проведения работ по созданию дымника в форме пирамиды. Исходным материалом в данном случае является металлический прямоугольный или квадратный лист. Последовательность мероприятий выглядит следующим образом:

  • согните квадрат листа по диагонали от правого верхнего угла к левому нижнему;
  • выровняйте металл, придав ему исходное положение;
  • опять согните лист, но уже по второй диагонали от левого верхнего угла к правому нижнему.

После проведения таких операций вам удастся без особых сложностей придать металлу форму пирамиды. Чтобы установить на дымовой канал, к ней осталось только прикрепить ножки. «Набив руку» на простых колпаках для дымовых труб, можно попытаться реализовать более сложные варианты.

Выбрав и установив флюгарки на дымовые трубы своего коттеджа, вы обеспечите вашему камину или печи хорошую тягу, продлите срок эксплуатации важных элементов конструкции сооружения и придадите своему дому особенный шарм.

trubamaster.ru
