Оцинковки бывают разные: серые и красные!

Фальцевая технология – пример того, как удачно объединяются в одном кровельном материале лаконичность внешнего вида и высокое искусство,  глубокие исторические традиции и постоянно развивающееся мастерство исполнения.

Особенность фальцевой технологии – отсутствие отверстий сквозного крепления на  кровельном материале.

Такая технология обеспечивает длительный срок службы всей кровельной системы. Важно, чтобы кровельный материал позволял полностью раскрыть потенциал фальцевой технологии, в том числе – её долговечность.

Когда мы говорим о выполненных по фальцевой технологии кровлях – сразу перед глазами встают образы всем известных  исторических построек в нашей стране. И это вполне справедливо – фальцевая технология в России имеют богатую историю..

И когда проводится  реставрации старых зданий с сохранением их исторического облика – то для реконструкции используют те материалы, которые были при строительстве.

Именно поэтому на рынке кровель востребована  оцинкованная сталь без покрытия, всем знакомая «оцинковка».

Но даже такая знакомая всем нам вещь как «оцинковка» бывает разная. Разная по толщине, по содержанию цинка.

Пронаблюдаем за тем, как ведёт себя «оцинковка» через какое-то время после монтажа.


На фотографиях выше – отливы «исторического» забора. С момента установки прошло чуть более года. Видно, что на поверхности появились большие пятна ржавчины, местами цинк практически сошёл. Ускорила эти процессы агрессивная среда, в которой находилась «оцинковка» — снег, перемешанный с реагентами, выхлопные газы от близкой проезжей части, которые в большей степени концентрируются у земли.

Разумеется, для фирмы УНИКМА важнее, как ведёт себя эта оцинкованная сталь на кровле. В этом заборе ближе к «кровельным» условиям будет верхний отлив.


Там воздействие  враждебной для металла среды менее выражено, но всё равно заметны следы ржавчины. А ведь прошёл всего один год.

Поднимемся ещё выше – на настоящие крыши большого города.

Крупные города России невозможно представить без микрорайонов пятиэтажных домов, покрытых «жэковской» оцинковкой.

И каждый, присмотревшись, может заметить на этих кровлях красно-бурые потёки ржавчины, которые придают зданиям неряшливый, состаренный  вид. Причём, в отличие от медной патины, ржавые ручейки не придают кровле благородства.



 Почему так происходит, что делать,  чтобы кровля радовала глаз цветом,  а процесс коррозии  металла  начинался  как можно позже!?

От коррозии металл защищает слой цинка. Но цинк довольно быстро смывается водой. Поэтому ржавые полосы на крышах из оцинкованной стали раньше всего появляются в местах активного движения воды и это отчётливо видно на  фото с кровлей из металлочерепицы.

Из этого свойства следует, что срок службы оцинкованной стали до появления ржавчины тем больше, чем больше слой цинка.

В отрасли встречается кровельная сталь с содержанием цинка от 80 до 275 г/кВ. м. (то есть от 40 до 137,5 г/кВ.м на каждую сторону).

На этом объекте оцинкованная сталь SSAB с количеством цинка 275 г/кВ. м, простояла два года.


И хотя на кровле уже заметны некоторые вымывания цинка (матовость в месте активного схода воды, уменьшение блеска), до ржавчины этой кровле ещё далеко – в отличие от примера с верхним отливом ограды.

Следует заметить, что следы ржавчины на кровле – это не всегда последствие вымывания цинка. Также это могут быть нарушения, допущенные в процессе монтажа, нарушения технологии. Например, если в кровлю из оцинковки забить гвоздь – то с большой вероятностью уже через год из этого места будет виден коричнево-рыжий потёк ржавчины. Но ржаветь начала не крыша, а гвоздь.

Вот пример ниже, с той же кровли. Под ломом, забытым строителями, уже заметен рыжеватый налёт, на самом ломе – свежая ржавчина, а на самой оцинковке ржавчины ещё нет.

Итак, цинк надёжно защищает сталь от коррозии, и чем больше цинка на стали – тем долговечнее защита.

Но цинк – дорогой металл.  Просто так наращивать его слой до бесконечности в расчете на то, что вода дольше его не смоет – нецелесообразно.

Сегодня наиболее совершенная кровельная сталь для монтажа фальцевой кровли – это сталь с цинком 275 г/кВ. м. и полимерным покрытием на основе полиуретана.

Полимерное покрытие не только защищает цинк от смывания, но и придаёт разнообразие цветовым решениям.

На фотографии –крупноформатный макет фальцевой кровли из нашего демо-парка.

Кровельное покрытие – сталь SSAB, количество цинка —  275 г/кВ.м.,  полимерное покрытием PURAL

Монтаж стенда октябрь  2013 года .

Как можно заметить, цвет кровли остался равномерным, в том числе в районе ендов.

В целом срок службы такой стали  – пятьдесят лет.

А если нужен именно цвет оцинкованной  стали (например,  для реконструкции исторического здания) – то,  как видно на фотографии, сталь с полимерным покрытием серого цвета оцинковку отлично имитирует.

В данном случае это и  будет наиболее удачным решением, которое обладает оптимальным сочетанием цены, долговечности и привлекательного внешнего вида.

Как варить оцинковку: какими электродами варить оцинковку

Оцинкованная сталь пользуется неизменным спросом и обрела популярность во многих потребительских сферах. Такую популярность материал приобрел благодаря своей устойчивости к агрессивным воздействиям из вне. Оцинкованная сталь обладает достаточно высокой устойчивостью к коррозии и способна служить довольно длительное время. Достигается это путем нанесения на стальные листы цинкового слоя толщиной от 2 до 150 мкм. Однако цинковое покрытие является не только защитой стальных изделий от неблагоприятных воздействий, но и фактором, значительно усложняющим процесс обработки металла, в частности его сварку.

Для того, чтобы ответить на вопрос: как варить оцинковку, необходимо более подробно рассмотреть все аспекты, связанные с этим процессом.

СОДЕРЖАНИЕ СТАТЬИ

  • Что нужно учитывать при сварке оцинковки
  • Этапы работы с оцинковкой
  • Какие есть виды проволоки для сварки
  • Общие правила и рекомендации для сварки оцинковки
  • Виды сварки оцинкованной стали
  • Как варить оцинковку: вывод
  • Как варить оцинковку: видео

ЧТО НУЖНО УЧИТЫВАТЬ ПРИ СВАРКЕ ОЦИНКОВКИ

Основными нюансами, которые следует учитывать в процессе сварки оцинковки, являются температура плавления цинка и токсичность выделяемых им паров.

Сложность сварки оцинкованных изделий обуславливается тем, что температура плавления стали составляет 1100C, а цинковое покрытие плавится при 906C. Данное расхождение не позволяет использовать обычные методы сварки в связи с риском повреждения защитного слоя и утраты изделием устойчивости к окислению.


Неблагоприятные проявления в процессе сварки оцинкованного металла заключаются в том, что:

  • При температуре 906 градусов, цинк плавится и переходит в газообразное состояние;
  • Проникая в основу, выделяемые пары разрушают структуру металла;
  • Происходит нарушение шва оцинковки;
  • Токсичные пары поступают в окружающее пространство.

Именно поэтому, обработка оцинкованных изделий требует проведения дополнительных подготовительных мероприятий и тщательного подбора используемого оборудования.

ЭТАПЫ РАБОТЫ С ОЦИНКОВКОЙ

Удаление цинкового покрытия

Данная процедура необходима для того, чтобы расплавленный цинк, попав в область шва, не ухудшил его качество. Существует три основных способа зачистки:

Механический

Данный способ зачистки оцинковки осуществляется при помощи жестких абразивных средств, металлических щеток и наждачной бумаги.

Химический

Заключается в воздействии на покрытие кислотой, или щелочью. После осуществления необходимой экспозиции, изделие тщательно промывается и высушивается.

Термический

Заключается в обжиге краев изделия при помощи газовой горелки. Следует учитывать, что воздействие высоких температур провоцирует высвобождение токсичных паров.

Подбор электродов

Для того, чтобы выбрать, какими электродами варить оцинковку, необходимо учитывать ряд нюансов. Выбор электродов осуществляется с учетом типа свариваемой стали.

Можно выделить 2 основных вида электродов:

  • С рутиловым покрытием (АНО-4, МР-3, ОЗС-4). Подходят для сваривания стали с низким углеродным содержанием. Наличие оксида титана значительно упрощает зажигание дуги, гарантирует прочность шва и его герметичность, а также минимизирует разбрызгивание;
  • С сильноосновными флюсами (УОНИ13/45, УОНИ13/55, ДСК-50). Подходят для сталей низкого легирования.

Подбор присадочного материала

Основное требование к проволоке, используемой в качестве присадочного материала — низкая температура плавления, варьирующаяся от 900 до 1100 градусов. Соблюдение этого условия позволит добиться качественного шва, так как в этом случае проволока будет плавиться, не повреждая и не оплавляя сам материал.

КАКИЕ ЕСТЬ ВИДЫ ПРОВОЛОКИ ДЛЯ СВАРКИ ОЦИНКОВКИ

  • CuSi3. Проволока с 97% содержанием меди. Целевым назначением является сваривание медных изделий. Использование для сварки оцинковки является целесообразным и позволяет добиться легкообрабатываемого соединения. Минусом в данном случае будет являться то, что такое соединение не будет иметь очень высокого показателя прочности. Стоит учитывать, что входящий в состав сплава кремний обладает высокой текучестью, что требует повышенной осторожности при работе;
  • Autrod 19.30. Целевым назначением является сваривание оцинкованных изделий. Соединение кремния, марганца и серы позволяет добиться достаточно крепкого соединения;
  • CuSi2Mn. Создает соединение с очень высокими показателями прочности. В связи с повышением показателя, усложняется процесс дальнейшей обработки;
  • CuAl8. Целевым направлением является сваривание металла, обработанного сочетанным цинково-алюминиевым сплавом.

ОБЩИЕ ПРАВИЛА И РЕКОМЕНДАЦИИ ДЛЯ СВАРКИ ОЦИНКОВКИ

Вне зависимости от типа сварки оцинковки, необходимо:

  • Исполнять шов наплывным методом по средствам частого отрыва электрода;
  • Продление варочной ванны производится постепенно для недопущения риска повреждения;
  • В случае, если цинковое покрытие не было удалено, необходимо дождаться его абсолютного выгорания до того момента, когда начнет расплавляться сама сталь. В противном случае после охлаждения возможно растрескивание и вспучивание шва;
  • Оцинкованная сталь, толщина которой превышает 4 мм должна обрабатываться по краям по методу нанесения фаски, глубина которой составляет 1/3 листовой толщины;
  • Все работы производятся со строжайшим соблюдением мер защиты и техники безопасности. Для этих целей используются маски с принудительным нагнетением воздуха и мощные вентиляционные системы.

ВИДЫ СВАРКИ ОЦИНКОВАННОЙ СТАЛИ

Сварка оцинковки полуавтоматом

Такой метод сварки имеет ряд особенностей:

  • Подключение. «+»клемму подводят к горелке, а»-«к поверхности;
  • Сила тока. Увеличение силы тока приводит к увеличению скорости подачи присадки;
  • Подбор съемника тока. При подборе учитывается диаметр сечения проволоки. Необходимо вовремя производить замену, не дожидаясь значительного изнашивания;
  • Выбор рукава подачи присадки. Необходимо выбирать жесткие рукава, не допускающие перегибов и нарушения подачи присадочного материала;
  • Учет толщины листа. Тонкие листы толщиной 1мм. и менее, подвергаются точечной сварке;
  • Напряжение. При возможности перепадов напряжения, рекомендуется использовать проволоку наименьшего диаметра, имеющую высокую скорость плавления, необходимую для компенсации недостатка напряжения сети;
  • Техника без использования защитного газа. В данном случае, «+»клемма подключается к оцинкованной поверхности.

Преимущества метода:

  • Возможность работы без создания защитной атмосферы;
  • Хорошие показатели ровности шва;
  • Простота в соблюдении параметров тока.

Отрицательные качества:

  • Не рекомендуется проводить сварку при порывах ветра и в присутствии мощных вентиляционных систем;
  • Необходимы крупногабаритные газовые баллоны;
  • Необходимы жесткие рукава подачи присадки.

Сварка инвертором

Особенности сварки оцинковки при работе инверторным методом:

  • Подбор диаметра электрода. Оптимальным сечением будет диаметр не более 2мм;
  • Учет легкоплавкости электродов. Чем выше коэффициенты расплавления, тем ниже значения тока;
  • Техника движения. Необходимо соблюдать плавность перемещения дуги;
  • Соблюдение угла наклона. Соблюдение угла в пределах 45 градусов, позволяет избежать риска прогорания.
  • Соблюдение распределения полярности. В связи с тем, что данный метод сварки применяется в основном к тонколистовому металлу, необходимо учитывать, что в этом случае работа производится током обратной полярности. Это означает, что «+»подключается к электроду, а»-» к оцинкованной поверхности.

Этапы процесса сваривания оцинкованной стали при работе с трубопроводом.

  • Подготовка. Учитывается толщина заготовки. Если она превышает 3мм, под углом в 80 градусов делается скашивание поверхности на расстояние 1-1.5мм по поверхности шва. Торцы изделия зачищаются от зазубрин и загрязнений и обезжириваются. Свариваемые элементы выкладываются ровно с соблюдением зазора в 3мм. Вдоль сварочного шва наносится 2мм слой флюса.
  • Сварка. Производится в следующие этапы: — детали, подлежащие сварке прогревают на расстояние не менее 300мм от свариваемых краев; — флюс подвергается нагреву до прозрачного состояния; — присадка накладывается на поверхность и расплавляется при помощи газовой горелки до полного заполнения пустоты; — припой располагается перед пламенем горелки. Допустимые углы наклона составляют 95 градусов для горелки и 15-30 для проволоки.
  • Завершение процесса. Флюс удаляется, шов зачищается. По окончании зачистки, поверхность обрабатывается антикоррозийным составом.

Точечная сварка

Метод точечной сварки оцинковки получил наиболее широкое распространение в автомобилестроении. Получаемая точка отличается высокой прочностью. Линия разрыва не затрагивает область сварки, а проходит по поверхности листа. Следует учитывать, что использование точечного метода приводит к ускоренному изнашиванию электродов и требует больших энергетических затрат. В связи с этим, наиболее целесообразно проведение автоматической корректировки режимов и настроек в условиях профессиональных сварочных рабочих мест.

КАК ВАРИТЬ ОЦИНКОВКУ: ВЫВОД

Вне зависимости от типа используемой сварки и вида оборудования, необходимо строжайшее соблюдение всех мер безопасности и технологических правил. Цинк является токсичным материалом, вдыхание его паров способно привести к серьезной интоксикации организма. Поэтому при ответе на вопрос: «как варить оцинковку«, надо помнить, что работы проводятся в средствах индивидуальной защиты и при обеспечении качественной вентиляции.

КАК ВАРИТЬ ОЦИНКОВКУ: ВИДЕО

ПВС потолок AP600A6/45° (Q8) ромб оцинковка в Челябинске. Цена, фото, характеристики

   Q8

   Длина ячейки — 8 мм

   Ширина ячейки — 6 мм

   Ширина перемычки — 0,8 мм

   Прозрачность — 53%



Просечно-вытяжная сетка — это уникальный материал, который изготавливается из металлического листа методом одновременной просечки и вытяжки, что позволяет получить хорошее соотношение веса и прочности. Благодаря использованию ПВС, архитектурные функции подвесных потолков приобретают новое содержание. Сетка предоставляет неограниченные возможности для создания легких и ажурных интерьеров, реализации интересных дизайнерских решений.

Универсальный материал, предназначенный для решения широкого круга задач:

— декорация поверхности;

— корректировка акустической среды;

— обеспечение пожарной безопасности помещения — сетка является негорючим материалом

Данный вид продукции применяется в качестве материала для изготовления различных продуктов: потолочных, фасадных, стеновых панелей.

Кассетный потолок из ПВС



Среди стандартных моделей компания «Албес» предлагает квадратную кассету «Tegular», «Board» размером 600х600 мм для подвесной системы Т-профиль15 мм и 24 мм и подвесной системы Bandraster.



* По индивидуальному заказу могут быть выполнены кассеты и других размеров.



Прямоугольные потолочные и стеновые панели



Приобретают все большую популярность за счет того, что являются универсальными, легкими в монтаже, позволяют скрыть все инженерные коммуникации, при этом визуально создавая ощущение легкости и прозрачности.

Эстетический дизайн

Огромный выбор цветовых решений, текстур материала и конфигураций ячеек позволяет реализовывать интересные решения по созданию интерьеров.

Влагоустойчовость

Продукция из ПВС не подвержена коррозии, что делает возможным ее применение в помещениях с повышенной влажностью, а также для наружного применения.

Звукопоглощение

Высокий коэффициент звукопоглощения делает возможным применение панелей из ПВС в помещениях, к которым предъявляются повышенные требования к звукоизоляции.

Светопроницаемость

Светопроницемость дополнительные возможности для создания световых эффектов при размещении светильников внутри подвесного потолка.

Противопожарная безопасность

Продукция из ПВС не требует специальных сертификатов пожарной безопасности.



*По желанию заказчика сетка может быть окрашена в любой цвет по таблице RAL, при этом возможна комбинация различных цветовых решений.

*На заказ возможны поставки других типов ПВС с различной конфигурацией и параметрами ячеек.



Длина панели (мм)Вес плиты, кг/м2Страна производитель
Подвесной потолок
Производитель Албес
600
Ширина панели (мм) 600
Толщина панели (мм) 2
Антибактериальное покрытие Нет
Тип панели Board
4
Класс пожаробезопасности НГ
Влагостойкость (%) 100
Материал панели подвесного потолка Сталь
Наличие перфорации Нет
Россия

Что стало с металлом после оцинковки спреями: итоги теста спустя 9 месяцев — Прилавок

  • Прилавок
  • Автохимия

Фото avtovzglyad.ru

Эксперты портала «АвтоВзгляд» подвели итоги длительных сравнительных испытаний ряда популярных цинконаполненных аэрозолей, используемых в качестве антикоррозионной защиты при ремонте кузова машины.

Мирон Горин

Напомним, что первый этап этих практических исследований, организованных порталом «АвтоВзгляд» при поддержке сайта«АвтоПарад», завершился еще осенью прошлого года. Тогда для теста было приобретено пять профессиональных аэрозолей от разных производителей. Это американский Runway, произведенный в Китае, немецкий Wurth, а также три российских состава брендов Kudo, Vixen и «Цинконол».

Для оценки свойств защитных покрытий, создаваемых этими образцами, использовались пять небольших контрольных пластин из углеродистой стали (фото ниже), которые перед обработкой были тщательно очищены, обезжирены и высушены.

Методика сравнительных испытаний первого этапа включала ряд последовательных действий. Сначала каждую пластину покрывали двумя слоями «аэрозольного» цинка и потом высушивали в течение суток на открытом воздухе. Затем в защитном покрытии делали крестообразный надрез до металла, после чего помещали в банку, заполненную коррозионно-агрессивной жидкостью.

Роль последней выполнял насыщенный раствор соли, в который добавляли окисляющий компонент. В такой среде пластины отстаивались две недели, после чего эксперты их извлекали из раствора и визуально оценивали состояние защитного покрытия.

Контрольные пластины после холодной оцинковки.

Фото avtovzglyad.ru

Превалирующими критериями оценки итогов испытаний служили коррозионная и адгезионная стойкость нанесенного покрытия. В частности, качественная «оцинковка» не должна иметь следов ржавчины в области надреза. Кроме того, на самой пластине недопустимы какие-либо отслоения защитного покрытия.

Менее значимым, хотя и достаточно важным, стал также ценовой критерий, который определялся стоимостью затрат, приведенных к 100 граммам конкретного продукта. Отмеченные критерии позволили экспертам четко позиционировать каждый образец в рейтинге проверенных цинконаполненных аэрозолей.

Итог первого этапа тестирования таков: из пяти испытанных видов защитных покрытий только два смогли достойно выдержать двухнедельное пребывание в агрессивном растворе. Это образцы металла, обработанные российским составом Vixen (он занял 1-е место), а также немецким спреем Wurth (2-е место). На контрольных пластинах, обработанных этими аэрозолями, не выявлено ни следов коррозии, ни отслоений цинкового грунта.

Цинковый слой на пластинах искусственно повреждали, делая на нем крестообразный надрез.

Фото avtovzglyad.ru

297840

Что касается антикоррозионных свойств остальных трех продуктов (аэрозольных оцинковок Kudo, Runway и «Цинконол»), то первый этап они завершили с большими издержками. Основным недостатком стало отслоение защитного покрытия. Причем наиболее сильно данный дефект проявился у отечественного «Цинконола» — мелкие вздутия его цинкового слоя отмечены практически по всей поверхности контрольной пластины.

Как видим, уже на первом этапе тестирования препаратов удалось выявить лидеров и аутсайдеров. Однако эксперты решили усложнить сравнительные испытания, многократно увеличив время тестовых исследований. Для этого все контрольные образцы были на несколько месяцев оставлены под гаражным навесом на открытом воздухе.

Тем самым, в частности, имитировались реальные условия уличной эксплуатации окрашенного гаражного или кузовного «железа». В итоге этот, уже второй по счету, этап тестирования продлился более полугода — с октября прошлого по май нынешнего года включительно.

Длительный тест выдержали лишь два покрытия, сделанные аэрозолями Vixen (1-е место) и Wurth (2-е место).

Фото avtovzglyad.ru

Что стало с контрольными образцами после долгого отстаивания на открытом воздухе, вы можете видеть на приведенных иллюстрациях. Для сопоставления результатов здесь приводятся и фотографии тех же образцов, которые были сделаны после первого этапа испытаний. Такая визуальная сравнительная оценка наглядно демонстрирует возможности каждого проверенного аэрозоля. А сами итоги второго этапа еще раз подтверждают: если металл был обработан качественным цинконаполненным грунтом, это надежно защитит его от коррозии.

По оценкам специалистов, такое цинковое покрытие обладает высокой атмосферо- и химостойкостью, устойчивостью к резким температурным колебаниям и стойкостью к механическим и ударным нагрузкам. Все эти качества наглядно продемонстрировал и наш длительный тест.

Можно видеть, что даже при наличии царапин на окрашенных цинкованных покрытиях, нанесенных «лидирующими» составами Vixen и Wurth, они не ржавеют. А ведь эти пластины за долгие месяцы тестирования испытали на себе и 30-градусные морозы, и аномальную майскую жару нынешнего года, и резкие перепады влажности!

107638

Фото avtovzglyad.ru

Совсем иная картина наблюдается, если металл был обработан, скажем так, не совсем удачной цинковой грунтовкой. По крайней мере, данный факт наглядно подтверждается результатами длительных испытаний металлических пластин (фото выше), которые окрашивались аэрозолями «Цинконол», Kudo и Runway. Что позволяет сделать вполне однозначный вывод: стойкость оцинкованного металла в экстремальных условиях во многом зависит от того, каким аэрозолем вы пользовались.

Конечно, все представленные здесь результаты справедливы лишь в рамках выбранной методики тестирования. Тем не менее, в общем и целом итоги теста дают представление о реальных свойствах конкретного цинконаполненного аэрозоля. Надеемся, что эти сведения помогут автовладельцам исключить ошибки при выборе нужного продукта, приобретаемого для ремонта своей машины.

  • Автомобили
  • Кроссоверы

Корейцы показали потенциальный бестселлер рынка

48491

  • Автомобили
  • Кроссоверы

Корейцы показали потенциальный бестселлер рынка

48491

Подпишитесь на канал «Автовзгляд»:

  • Telegram
  • Яндекс. Дзен

автосервис, ремонт, техническое обслуживание, автохимия, лайфхак

Процесс оцинковки металла: назначение и методы

Оцинкованная сталь является одним из самых популярных типов стали из-за её повышенной долговечности. Благодаря цинку и формируется защитное покрытие  от коррозии, а сталь становится более прочной. Эта универсальность делает его применимым к различным проектам и отраслям промышленности, включая сельское хозяйство, солнечную энергетику, автомобилестроение, строительство и так далее. Гальваническое покрытие металла помогает сохранить деталь на долгие годы.

Что такое оцинковка

Оцинковка — это процесс нанесения защитного цинкового покрытия на сталь или железо с целью предотвращения преждевременной ржавчины и коррозии.

Для чего наносить цинк на металл

К основным преимуществам использования оцинкованной стали относятся:

  • Более низкая стоимость по сравнению с нержавеющей сталью.
  • Самое лучшее соотношение цены и качества. Минимальные затраты на обслуживание и долгосрочный период эксплуатации.
  • Надёжные эксплуатационные характеристики покрытия.
  • Исключительная устойчивость к механическим повреждениям.
  • Защита небольших участков стали, подверженных царапинами .
  • Никакое другое покрытие не может обеспечить такую же защиту.

Методы цинкования

В технологии цинкования выделяют следующие методы:

  • Горячее цинкование
  • Холодное цинкование
  • Гальваническая оцинковка
  • Металлическое напыление

Как цинковать металл?

Чтобы обеспечить правильный процесс цинкования, сначала необходимо тщательно очистить поверхность. Если этого не сделать, то цинк просто не будет должным образом связываться со сталью. В промышленном применении это делается в трехступенчатом процессе: очистка каустической содой, солью и  третий шаг — это удаление флюса. Однако для самостоятельного применения достаточно тщательно промыть или отшлифовать поверхность.

Легкую цинковую ванну можно сделать из домашних ингредиентов. Поместите цинковый анод в уксусную ванну, которая слегка растворит его и позволит цинку диффундировать в ванну. Оставив это на некоторое время, используйте соль (100 г/л), чтобы сделать ванну проводящей.

Подсоедините отрицательную клемму источника питания (катод) к объекту, который вы хотите покрыть пластиной; поместите анод в ванну и включите источник питания. Это положит начало процессу гальванопокрытия. После этого все, что вам нужно сделать, это оставить его на тарелке.

Горячее цинкование

Первым и главным методом  является горячее цинкование.

В этом виде цинкования сталь или железо погружают в расплавленную ванну цинка, которая поддерживает температуру около 860°F (460 °C). Эта расплавленная ванна начинает металлургическую связь между цинком и принимающим металлом. После того как металл вытянут из ванны, он реагирует на воздействие атмосферы, и чистый цинк смешивается с кислородом, образуя оксид цинка. Оксид цинка далее реагирует с углекислым газом и образует карбонат цинка, который составляет окончательное защитное покрытие на материале. Контрольным признаком технологии горячего цинкования является наличие на его поверхности кристаллического рисунка, иногда называемого “блёсткой”.

Холодное цинкование

«Холодное цинкование» – это металлообработка, а также процесс окраски стальных конструкций и наружных поверхностей красками, богатыми цинком.

Состав для холодного цинкования или цинковая окраска-это нанесение (кистью или распылением) цинковой пыли, смешанной с органическими или неорганическими связующими. Обычно, содержание цинка в сухой плёнке составляет  92-95%, эти богатые цинком краски могут быть нанесены на конструкционную сталь и трубопроводы, которые подвергаются воздействию широкого спектра агрессивных атмосферных сред, таких как нефтеперерабатывающие заводы, электростанции, мосты, здания, горное оборудование и т. д.

При высоком процентном содержании цинка в сухой пленке эти краски могут синергетически сочетаться с ингибирующими коррозию свойствами металлического цинка. Цинковая пыль в краске интегрирована с органическими связующими. Эти связующие вещества позволяют частицам цинка оставаться в контакте друг с другом, поэтому цинковая краска может обеспечивать защиту.

Гальванический метод

Самый уникальный из описанных методов цинкования-электрогальванизация или гальваническое цинкование.

Он не предполагает погружения материала в расплавленный чан с цинком. Вместо этого электрический ток вводится в раствор электролита, который наносится на сталь, что уменьшает положительно заряженные ионы цинка до металлического цинка, который затем осаждается на положительно заряженной стали. Как и предварительное цинкование, этот метод обычно выполняется на первом этапе производства.

Газотермическое напыление

Все процессы термического напыления включают распыление крошечных частиц расплавленного металла на поверхность, где они прилипают и образуют покрытие. При контакте с подготовленной поверхностью частицы сразу же связываются, во-первых, с материалом подложки, а во-вторых, друг с другом по мере нанесения слоев, и покрытие становится толще.

Преимущество термического напыления перед горячим цинкованием заключается в том, что расплавленные частицы переносят очень мало тепла и поэтому не вызывают никаких тепловых искажений подложки.

Подводя итог, можно сказать, что процесс цинкования — это один из многочисленных методов защиты металла, но единственный с длительными результатами.
Оцинковка имеет много преимуществ, некоторые из них это -длительный срок службы, устойчивость к элементам, простота обслуживания, полная защита, надежность и постоянство. Благодаря этим факторам оцинкованные металлические конструкции используются во многих видах промышленности, начиная от строительной, заканчивая телекоммуникационной!

Какая аэрозольная оцинковка лучше защитит кузов от коррозии — Георгий Базин на vc.ru

Всем привет! Предлагаю для ознакомления результаты сравнительного тестирования нескольких сервисных аэрозолей, предназначенных для нанесения на металл антикоррозионного цинкового покрытия. В этих испытаниях, организованных группой автомобильных интернет-журналов, я принимал непосредственное участие в качестве приглашенного эксперта.

306 просмотров

Напомню, что сервисные составы на основе цинка сегодня присутствуют в ассортименте как зарубежных, так и отечественных компаний, причем выпускаются они в различных вариантах фасовки, в том числе и в виде грунтовочных аэрозолей. Кстати, аэрозольные баллончики с цинком за последние годы приобрели популярность не только среди профессионалов, но и среди автолюбителей, самостоятельно занимающихся ремонтом своих машин. По мнению специалистов, использование таких препаратов позволяет существенно улучшить качество кузовных, в том числе и сварочных работ при ремонте машины.

Цинконаполненные аэрозоли, участвовавшие в эксперименте Г. Базин

Кроме того, составы холодного цинкования можно с успехом использовать в качестве превентивной антикоррозионной защиты перед покраской гаражей, въездных ворот, ограждений, а также других изделий, выполненных из стали. Правда, есть и нюансы: надежная защита от ржавчины будет обеспечиваться лишь в том случае, если при обработке применялся так называемый цинконаполненный аэрозоль, в котором содержание мелкодисперсного Zn составляет 96 и более (вплоть до 99) процентов. Только тогда при распылении аэрозоля на металлической поверхности будет сформирован гарантированно прочный защитный слой, практически полностью состоящий из частиц цинка.

Как отмечают специалисты в области кузовного ремонта, если стальная деталь была правильно обработана, то, после высыхания, этот слой будет обладать защитой двойного действия, сочетающей в себе достоинства оцинкованного и обычного лакокрасочного покрытия.

Для оценки свойств защитных покрытий, создаваемых цинковыми аэрозолями, использовались пять стальных контрольных пластин Фото автора

Принцип двойного действия заключается в том, что грунтовочный состав сам по себе создает эффективную преграду коррозии за счет высокой адгезии к металлу и химической стойкости к воздействию различных агрессивных сред. Это первый, или, как его еще называют химики, пассивный барьер.

В том случае, когда он в каком-либо месте разрушился (например, от царапины или скола) «включается» механизм активной (катодной) защиты. За счет цинка, входящего в состав грунтовки, а также воздуха и содержащейся в нем влаги в месте повреждения образуется электрохимическая пара цинк-железо. Ее взаимодействие с диоксидом углерода, находящимся в воздухе приводит к образованию плотного слоя из соединений цинка, который как бы затягивает царапину и таким образом тормозит дальнейшее развитие коррозионного процесса.

Контрольная пластина после аэрозольной оцинковки Фото автора

По оценкам экспертов, правильно нанесенное защитное покрытие обладает высокой атмосферо- и химостойкостью, устойчивостью к резким температурным колебаниям (диапазон эксплуатации: от – 60 до + 250 0 С), стойкостью к механическим и ударным нагрузкам, а его срок службы может достигать 15-20 лет. Впрочем, как свидетельствует сервисная практика, обеспечить перечисленные достоинства способны далеко не все цинконаполненные аэрозоли. Это в значительной мере подтверждают и результаты их сравнительного теста, для которого было приобретено пять таких препаратов — американский Runway, произведенный в Китае, немецкий Wurth, а также три российских состава брендов Kudo, Vixen и «Цинконол».

На каждой оцинкованной пластине в защитном покрытии делали крестообразный надрез до металла

Фото автора

Для оценки свойств защитных покрытий, создаваемых этими образцами, использовались, соответственно, пять небольших контрольных пластин из углеродистой стали, которые перед обработкой были тщательно очищены, обезжирены и высушены.

Методика сравнительных испытаний включала следующие этапы. Сначала каждую пластину покрывали двумя слоями «аэрозольного» цинка и потом высушивали в течение суток на открытом воздухе. Затем в защитном покрытии делали крестообразный надрез до металла, после чего помещали в банку, заполненную коррозионно-агрессивной жидкостью. Роль последней выполнял насыщенный раствор соли, в который добавляли окисляющий компонент.

Все образцы контрольных пластин две недели выдерживались в коррозионно-агрессивном растворе Фото автора

В такой среде пластины отстаивались две недели, после чего эксперты их извлекали из раствора и визуально оценивали состояние защитного покрытия. Превалирующими критериями оценки после таких испытаний служили коррозионная и адгезионная стойкость нанесенного покрытия. В частности, качественная «оцинковка» не должна иметь следов ржавчины в области надреза, кроме того, на самой пластине недопустимы какие-либо отслоения защитного покрытия. Менее значимым, хотя и достаточно важным, стал также ценовой критерий, который определялся стоимостью затрат, приведенных к 100 граммам конкретного продукта. Отмеченные критерии позволили экспертам четко позиционировать каждый образец в итоговом рейтинге проверенных цинконаполненных аэрозолей.

Первое место занял аэрозоль Vixen, создавший сверхстойкое цинковое антикоррозионное покрытие Фото автора

Итак, каковы же результаты сравнительного тестирования? Как оказалось, итоговый расклад оказался не особо радужным. Из пяти испытанных образцов защитных покрытий только два – от российского Vixen и немецкого Wurth – смогли достойно выдержать двухнедельное пребывание в агрессивном растворе. На пластинах, обработанных этими аэрозолями, не выявлено ни следов коррозии, ни отслоений цинкового грунта. Что, в общем-то, было отчасти предсказуемо, ведь оба продукта — это профессиональные составы холодного цинкования.

фото автора

Оба продукта изначально создавались для качественного ремонта кузовных деталей, в том числе для эффективной защиты сварных швов, восстановления поврежденных фрагментов оцинкованных покрытий, а также окрашивания локальных участков поверхности, исключающего возникновение так называемой подслойной коррозии.

Важно отметить, что каждый продукт содержит до 99% электрохимически активного цинка, который формирует на поверхности металла износостойкий слой, обеспечивающий надежную катодную защиту от коррозии. Это наглядно доказал и нынешний тест — даже при глубоком (до самой стали) прорезании цинкового покрытия царапины на нем не ржавеют.

Второе место занял аэрозоль Wurth

фото автора

Таким образом, лидерами данного теста, проведенного в рамках предложенной методики, стали аэрозоли Vixen и Wurth, которые по своим рабочим свойствам примерно сопоставимы. Однако что касается стоимостного критерия, то здесь между лидерами выявились существенные различия. Оказалось, что немецкий аэрозоль с ценой в 325 руб за 100 г заметно проигрывает российскому аналогу, который обойдется потребителю лишь в 125 руб за 100 г. В итоге, с учетом ценового фактора, победителем теста заслуженно стал аэрозоль Vixen, который и занял первое место в рейтинге цинконаполненных аэрозолей.

Что касается трех продуктов-аутсайдеров, не прошедших испытания, то у них основным недостатком стало отслоение защитного покрытия. Наиболее сильно данный дефект проявился у отечественного «Цинконола» — мелкие вздутия этого цинкового грунта отмечены практически по всей поверхности контрольной пластины. При этом, что любопытно, на покрытии в области контрольного надреза не отмечено никаких следов коррозии. Можно предположить, что в менее экстремальных внешних условиях препарат продемонстрировал бы более высокие адгезионные свойства. Но тест есть тест, и по его итогам «Цинконолу» заслужил лишь третье место в рейтинге.

Испытания не смогли пройти трое из пяти проверенных образцов — «Цинконол», Kudo и Runway

Остальные два продукта-аутсайдера – американский Runway и российский Kudo – «провалили» наш жесткийтест, что называется, по-полной. За две недели пребывания в солевом растворе на контрольных пластинах, обработанных данными аэрозолями, зафиксированы мелкие отслоения защитного покрытия, а местах контрольных надрезов пошла ржавчина.Наиболее сильно эти дефекты проявились у «американца», поэтому Runway занял последнее (пятое) место по итогам испытаний, а аэрозоль Kudo – четвертое.

Какие же напрашиваются выводы? Итак, проведенный эксперимент показал, что стойкость оцинкованного металла в экстремальных условиях во многом зависит от того, каким аэрозолем вы пользовались. Очевидно также, что все представленные здесь результаты справедливы лишь в рамках выбранной методики тестирования. Тем не менее, они в значительной мере помогают оценить реальные эксплуатационные свойства цинконаполненных аэрозолей и покрытий на их основе.

Вот, собственно, и вся инфа по тестированию, которую я хотел сообщить. Надеюсь, что данные практических экспериментов, полученные в ходе этого сравнительного теста, помогут автовладельцам при выборе конкретного продукта.

Galvanized — Bilder und Stockfotos

29.884Bilder

  • Bilder
  • Fotos
  • Grafiken
  • Vektoren
  • Videos
AlleEssentials

Niedrigster Preis

Signature

Beste Qualität

Durchstöbern Sie 29.884

galvanized Stock-Fotografie und Билдер. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

metallteile verzinkt auf zinkbad — оцинкованные стоковые фотографии и изображения

Metallteile verzinkt auf Zinkbad

walzen aus stahlblech in der fabrik. verzinkte stahlcoils für die metallbearbeitung — galvanized stock-fotos und bilder

Walzen aus Stahlblech in der Fabrik. Verzinkte Stahlcoils für…

nasse hellgrau lowierte holzwand. — оцинкованные стоковые фотографии и изображения

Nasse hellgrau laierte Holzwand.

Fassade eines hauses mit einem dach, einer verputzten wand, einem abflussrohr gegen einen blauen himmel — galvanized stock-fotos und bilder

Fassade eines Hauses mit einem dach, einer verputzten Wand,…

Пастель-наклейка в камере — оцинкованные стоковые фотографии и изображения

Пастель-наклейка в камере

eisenzaun. gelbe metallplatte mit einem gewellten muster aus vertikalen linien. — оцинкованные стоковые фотографии и изображения

Eisenzaun.

Металлическая пластина с металлической пластиной на металлической фабрике

Металлическая пластина на заводе металлургических заводов

Металлическая металлическая пластина на металлическом заводе

Глянцевая стальная фабрика. regelmäßiges industrielles metallproduktionsmuster mit selektivem focus. hochpräzise stahl-automobilteilefertigung durch инновационный cnc-bearbeitung — оцинкованные стоковые фотографии и изображения

Glänzende Stahlteile Hintergrund. Regelmäßiges industrielles…

verbinder kunststoff tropfen rinnen auf dem dach — galvanized stock-fotos und bilder

Verbinder Kunststoff Tropfen Rinnen auf dem Dach

hochauflösendes foto von einem verwitterten oberfläche aus stahl verzinkt — galvanized stock-fotos und bilder

Hochauflösendes Foto von einem verwitterten Oberfläche aus Stahl…

оцинкованный blatt metall — оцинкованные стоковые фото и изображения

Galvanized Blatt Metall

Dachrinne auf Neuem Fliesendach — Galvanized Stock -fotos und Bilder

Dachrinne auf neuem fliesendach

Nahaufnahme eines großen metallgerüsts eines im bau -befindlichen hochregalgers, hintergrund, einsmale nemallise -nemallise nemallise nemallise nallisth nahline -nemallise nallisthe einsmen nemallis nemalli nahline nemallishlisen vineslistha nallistha nallighal.

ätzsäurebehälter zum verzinken von metallteilen in der galvanischen werkstatt — оцинкованные фотографии и изображения

ätzsäurebehälter zum Verzinken von Metallteilen in der…

verzinkter metallhintergrund — оцинкованные стоковые фотографии и изображения

Verzinkter Metallhintergrund

zusammenfassunghintergrund, reflexion grobe chrom metall textur — оцинкованные стоковые фотографии и изображения holzbodenhintergrund in blauer farbe — оцинкованные стоковые фотографии и изображения

Blauer Holzhintergrund. Holzbodenhintergrund in blauer Farbe

muster auf Zink gerichte. — оцинкованные стоковые фотографии и изображения

Сбор в Zink Gerichte.

Внутренний слой: Getragen Walzblech — оцинкованные стоковые фотографии и изображения

Внутренний слой: Getragen Walzblech

Kunststoff-pvc- und metall-rohrverbinder-leitung wie gewindesteckdosen-union-fitting-ellenbogen Liquidlight flexibel usw. für sanitär- oder elektroverdrahtung rohrarbeiten — оцинкованные стоковые фотографии и изображения

Kunststoff-PVC- und Metall-Rohrverbinder-Leitung wie. ..

abstrakter texturhintergrund, licht and grauer metallwand — оцинкованные стоковые фотографии и изображения

Abstrakter Texturhintergrund, Licht and grauer Metallwand

textur einer wellblech-aluminiumfassade. — оцинкованные стоковые фото и изображения

Textur einer Wellblech-Aluminiumfassade.

Передвижной гараж nachhintergrund — оцинкованные стоковые фотографии и конструкции

Передвижной гараж nach Hintergrund

elektrisches leitungssystem und verzinktes stahlrohr aus elektrischem kabel an der decke installiert. pvc-kunststoffrohr von entwässerungssystem und sauberem wasser auf industrielle gebäudedecke. баугевербе. — оцинкованные стоковые фотографии и изображения

Elektrisches Leitungssystem und verzinktes Stahlrohr aus…

oberfläche der galvanized seite. — оцинкованные фотографии и изображения

Oberfläche der galvanized Seite.

Stahlblech-Spulen — оцинкованные стоковые фотографии и изображения

Stahlblech-Spulen

Открытая сталь bodenbelag mit metallstahlrohren zum schutz der elektrischen verdrahtung. reflektierte декенансихт. in einem im bau befindlichen gebäude. — оцинкованные стоковые фотографии и изображения

Exposed Steel Bodenbelag mit Metalstahlrohren zum Schutz der…

Struktur von Stahl Dachrahmen — оцинкованные стоковые фотографии и изображения

Struktur von Stahl Dachrahmen

vektor nahtlose muster schwarzen welligen schiefer. verzinktes eisenblech. farbige wellblech dachblech textur hintergrund. metalldach, metallabstellgleis, profilbleche zum bedecken oder fechten. — оцинкованные стоковые рисунки, -клипарты, -мультфильмы и -символы

Vektor nahtlose Muster von schwarzen welligen Schiefer….

оцинкованные walzblech — оцинкованные стоковые фотографии и изображения

Galvanized Walzblech

Weißes wellblech или Zink-Textur Oberfläche — оцинкованные фотографии и изображения

Weißes Wellblech или Zink-Textur Oberfläche

rollen aus metallblech. цинк, алюминий- oder stahlblechwalzen im werk. — оцинкованные фотографии и изображения

Rollen aus Metallblech. Zink-, Aluminium- oder Stahlblechwalzen…

Stapel verzinkter rechteckiger stahlrohre für baumaterialien. produktion und bau von trockenbauwänden. das konzept der konstruktion. — оцинкованные стоковые фотографии и изображения

Stapel verzinkter rechteckiger Stahlrohre für Baumaterialien….

verzinken von metallischen strukturen in einem zinkbad — galvanized stock-fotos und bilder

Verzinken von metallischen Strukturen in einem Zinkbad

hintergrund der metalldose — galvanized stock-fotos und bilder

Hintergrund der Metalldose

рулоны von Stahl blatt — оцинкованные стоковые фотографии и изображения

Rolls von Stahl Blatt

alten zink textur undergrund, rostige auf verzinktem metall oberfläche. — оцинкованные стоковые фотографии и изображения

Alten Zink Textur Hintergrund, rostige auf verzinktem Metall…

textur aus gold metallic poliert glänzend mit kopierraum, abstrakten hintergrund — galvanized stock-fotos und bilder

Textur aus Gold metallic poliert glänzend mit Kopierraum,. ..

rostige — galvinized pipe-galvanized оцинкованная сталь и изображение

Rostige Оцинкованная труба

алюминий и хром edelstahlrohre im stapel warten auf den versand — оцинкованная бумага и фотография

Aluminium und Chrom Edelstahlrohre im Stapel warten auf den…

Гранж оцинкованный металлик-платте-платте Zink Stahl Schild

Industrielle verzinkter stahl rollen spule für blech umformmachine in metallarbeiten werkshalle — galvanized stock-fotos und bilder

Industrielle verzinkter Stahl Rollen Spule für Blech…

Alte Industrielle Wellblech Industrielle Textur Wand Aus Zinnblechen — оцинкованные стоковые фото и изображения

Alte Industrielle Wellblech Industrielle Textur Wand aus… wellenförmigen profilblechen für den dachbau. — оцинкованные стоковые фотографии и изображения

Stapel aus Metallwellblechen, Stahlzink oder verzinkten wellenförm

dachdecker bei sanitärarbeiten an einer dachrinne — оцинкованные стоковые фотографии и изображения

Dachdecker bei Sanitärarbeiten an einer Dachrinne

alte blechdachtextur. собрать aus altem blech. блехтекстур. ростиге блехтекстур. — оцинкованные фотографии и изображения

Alte Blechdachtextur. Соберись с другим Блехом. Blechtextur….

pulverbeschichtung von metallprodukten. Недостаток металла в промышленности. комбинезон arbeiter mit spritzpistole laсierstahlprodukte. metallwerk werkstück fabrik farbe luftsprühen — оцинкованные стоковые фотографии и изображения

Pulverbeschichtung von Metallprodukten….

verpackte spulen aus stahlblech — оцинкованные стоковые фото и изображения

Verpackte spulen aus Stahlblech

große blechrollen liegen auf einem güterwagen, der von lokomotiven gezogen wird. — оцинкованные стоковые фотографии и изображения

Große Blechrollen liegen auf einem Güterwagen, der von…

rollen aus verzinktem stahlblech in der Fabrik oder im Lager — оцинкованные стоковые фотографии и изображения

Rollen aus verzinktem Stahlblech in der Fabrik oder im Lager

textur einer perforierten und gewellten aluminiumblechfassade. — оцинкованные стоковые фотографии и изображения

Textur einer perforierten und gewellten Aluminiumblechfassade.

REGENRINNE MIT TROPFKANTE-GALVANISED SCOST-FOTOS UND BILDER

РЕГЕРЕНННА -светостекло — оцинкованное фото и изображения

Eine Tischdekoration von drei gelben Rosenblättern in einem Tee-Li

verzinkte metallrinnen vom dach. ecke des hauses mit dachrinnen — оцинкованные стоковые фотографии и изображения

Verzinkte Metallrinnen vom Dach. Ecke des Hauses mit Dachrinnen

ein makrobild eines bläulichen metalls. — оцинкованные стоковые фотографии и изображения

Ein Makrobild eines bläulichen Metalls.

Makroaufnahme einer verzinkten schraube mit Mutter — оцинкованные стоковые фотографии и изображения

Makroaufnahme einer verzinkten Schraube mit Mutter

фон 100

оцинкованные фотографии и премиум -картинки High Res

  • Creative
  • Редакция
  • Видео
  • Лучший матч
  • New
  • Старейшины
  • . месяцыПользовательский диапазон дат

    • Без лицензионных отчислений
    • С защитой прав
    • РФ и РМ

    Выбрать бесплатные коллекции >Выбрать редакционные коллекции >

    Встраиваемые изображения

    Просмотрите 4 024

    galvanized доступных стоковых фотографий и изображений или начните поиск по запросу galvanized metal или galvanized steel, чтобы найти больше отличных стоковых фотографий и изображений. фон: изношенный листовой металл — оцинкованный стоковые картинки, фотографии без уплаты роялти и изображения в черно-белом — оцинкованные стоковые фотографии, фотографии и изображения без лицензионных платежей гальванизированный листовой металл — оцинкованные стоковые картинки, фото и изображения без лицензионных платежей желоб с водосточной трубой — оцинкованные стоковые фотографии, фото и изображения без уплаты роялти — рулоны стального листа — оцинкованные стоковые фотографии, фотографии без уплаты роялти и изображения imagesстарая ржавая текстура оцинкованной железной пластины. — оцинкованные стоковые фотографии, фотографии и изображения без уплаты роялти оцинкованный металл серо-белый фон. — гальванизированные стоковые картинки, фото и изображения без лицензионных платежейупакованные рулоны стального листа — оцинкованные стоковые картинки, фото и изображения без лицензионных платежейсоло металлическое ведро, на белом фоне фон текстуры цинковой пластины в черно-белом. — оцинкованные стоковые фотографии, фотографии и изображения без уплаты роялти; крыша дома — оцинкованные гальванизированные стоковые фотографии, лицензионные фото и изображенияRolled Steel Shutter Door — galvanized стоковые фотографии, лицензионные фото и изображенияclose view of galvanized Metal grit поверхность проезжей части на мосту — galvanized стоковые картинки, лицензионные фото и изображениягальванизированный лист, окрашенный в белый цвет . пустой белый фон текстуры стены. облупившейся краской. — оцинкованные стоковые фотографии, фотографии и изображения без лицензионных платежейметаллический забор фон — оцинкованные стоковые картинки, фотографии и изображения без лицензионных платежей выстрел из оцинкованной металлической кровли — оцинкованные стоковые картинки, фотографии и изображения без лицензионных платежей. Плитное ограждение баннер на белом фоне — оцинкованные складские иллюстрации. промышленный склад с рулонами стального листа на заводе. ведро — деталь — оцинкованная стоковые картинки, фотографии без лицензионных платежей и изображения — гальванизированные стоковые фотографии, фотографии и изображения без лицензионных платежей. Крупный план поцарапанной серой гальванизированной цинковой пластины е. — оцинкованные стоковые фотографии, фотографии и изображения без лицензионных платежей; широкоугольный снимок задней части современного крошечного дома в западном колорадо в сумерках Перфорированный лист металлическая перспектива с красочными отражениями — оцинкованные стоковые картинки, фото и изображения без уплаты роялти рулоны стального листа — оцинкованные стоковые картинки, фото и изображения без уплаты роялти Зимой начинается обрезка и фиксация побегов практически вдвое запатентованными стяжками. — оцинкованные стоковые фотографии, фотографии и изображения без уплаты роялти Оцинкованная лента на белом фоне. Разноцветная проволочная пружина. Оцинкованная. — гальванизированные стоковые картинки, фотографии без уплаты роялти и изображенияцепочка — гальванизированные стоковые картинки, фото и изображения без уплаты роялтиизолированные трубы и клапаны — гальванизированные стоковые картинки, фото и изображения без уплаты роялти де лата, крупный план напитка в стекле на красном фоне, лос барриос, испания — г оцинкованные стоковые фотографии, фотографии без лицензионных платежей и изображенияшурупы с шестигранной головкой — оцинкованные стоковые фотографии, фото и изображения без лицензионных платежейгофрированная стена — оцинкованные стоковые картинки, фотографии и изображения без уплаты роялти фото и изображенияГреция — цепь безопасности — оцинкованная стоковые картинки, фото и изображения без лицензионных отчисленийсаморез на белом фоне — оцинкованная стоковые картинки, фото и изображения без лицензионных платежейщенок лабрадора в старой стиральной ванне — 8 недель — оцинкованная стоковые картинки, фото и изображения без лицензионных платежейискусство — красочный ржавый лодочный двигатель — оцинкованные стоковые картинки, фотографии и изображения без лицензионных платежейзагадка — оцинкованные стоковые картинки, фотографии и изображения без лицензионных платежей фотографии, бесплатные фотографии и изображения 68

    Гальванизация и ее эффективность в предотвращении коррозии

    Гальванизация как покрытие для предотвращения разрушительного воздействия коррозии пользуется популярностью уже более века. Оцинковка изделий из железа и стали обычно выбирается из-за ее низкой стоимости, низких эксплуатационных расходов, длительного срока службы, устойчивости и эстетики. Здесь мы рассмотрим преимущества и ограничения гальванизации, различные процессы и их применение, а также некоторые экологические проблемы.

    Объявление

    Что такое цинкование?

    Процесс гальванизации включает нанесение цинкового покрытия на поверхность черных металлов для замедления или предотвращения коррозии металла подложки. Цинковое покрытие создает физический барьер, а также работает как расходуемый анод. При взаимодействии цинка с кислородом воздуха образуется оксид цинка, который в присутствии влаги образует гидроксид цинка. Гидроксид цинка далее вступает в реакцию с углекислым газом в естественной среде, в результате чего образуется тонкий слой непроницаемого карбоната цинка, который связывается с цинком под ним. Таким образом, карбонат цинка защищает и предохраняет слой цинка от дальнейшего коррозионного окисления. Эта защита сравнима с пассивным оксидным слоем алюминия, который защищает алюминиевую подложку от дальнейшего окисления.

    История гальванизации

    Термин «гальванизация» применительно к коррозии впервые был использован для описания процесса нанесения цинкового покрытия на поверхность железа, когда этот процесс был одновременно разработан во Франции и в Англии. в 1837 году. Используемый тогда метод заключался в том, чтобы вручную погружать железные листы в горячую ванну с расплавленным цинком. Первые патенты на оцинкованные металлы были получены М. Сорелем из Франции и Х. У. Кроуфордом из Англии. В течение двух лет листы оцинкованного железа стали популярными для кровельных работ в Европе и США.0003

    Реклама

    Преимущества цинкования

    Некоторые из заметных преимуществ цинкования включают:

    • Это один из наиболее эффективных методов защиты поверхностей железа и стали от коррозии. Тонна цинка с покрытием спасает от коррозионного разрушения не менее 20–30 тонн железа.
    • Процесс гальванизации обеспечивает не только низкую начальную стоимость, но и одну из самых низких затрат в течение жизненного цикла среди всех технологий нанесения защитных покрытий. Другие системы защиты от коррозии, такие как полимерные порошки и краски, за последнее десятилетие постоянно демонстрировали значительный рост стоимости. Кроме того, они требуют частых осмотров и технического обслуживания, что увеличивает стоимость жизненного цикла. Как прямые затраты на техническое обслуживание полимерных порошков и красок, такие как затраты на ремонт, так и косвенные затраты на техническое обслуживание, в несколько раз превышают первоначальные капитальные затраты. (Информацию о пригодности различных покрытий, включая цинк, см. в разделе «Антикоррозионные покрытия для различных условий эксплуатации».)
    • Из-за растущей стоимости систем полимерных покрытий и астрономического роста затрат на техническое обслуживание все больше и больше пользователей начинают учитывать стоимость жизненного цикла при выборе систем, материалов и компонентов. Анализ жизненного цикла рассматривает выгоды по сравнению с общими затратами (включая осмотр, мониторинг и техническое обслуживание) на протяжении всего ожидаемого срока службы актива или системы. Поскольку горячеоцинкованная сталь требует очень небольшого обслуживания в течение срока службы, который может достигать 50–70 лет, только первоначальная стоимость представляет собой общую стоимость жизненного цикла.
    • Этот метод имеет самую долгую историю (около 140 лет) обеспечения защиты от коррозии железа и стали в большинстве областей применения.
    • Оцинкованное покрытие легко наносится и легко обслуживается.
    • Побочные продукты процесса могут быть переработаны.
    • Оцинкованная поверхность может выдерживать УФ-излучение без каких-либо повреждений.
    • Поверхность, покрытая горячим погружением, не повреждается при транспортировке и обращении.

    Процессы гальванизации

    Кратко поясняются различные типы процессов цинкования и их плюсы и минусы:

    1. Горячее цинкование (погружение)
    Горячее цинкование погружением включает погружение изделий из железа или стали в расплавленный горячий цинк после поверхности основания. металл был должным образом и надлежащим образом очищен. (Подробнее о каждом шаге см. в разделе «Определение золотого стандарта цвета и защиты».) Это также подходит для гальванизации больших громоздких предметов. Он может быть выполнен как периодический процесс или как непрерывный процесс цинкования.

    При периодическом цинковании, часто называемом производственным цинкованием, покрываемому железному или стальному изделию придают необходимый окончательный размер и форму, тщательно очищают, а затем погружают на определенное время в ванну с расплавленным цинком. Любая форма черного металла может быть оцинкована этим методом периодической обработки. В целом, этот процесс включает три основных этапа:

    Реклама

    • Очистка (едкое моющее средство, травление, промывка) и покрытие флюсом
    • Цинкование
    • Последующая обработка, такая как закалка и шлифование

    Подготовительная очистка заключается в погружении железа/стали в очищающие ванны перед цинкованием. Первая ванна представляет собой едкое моющее средство, которое удаляет жир, масло и грязь. Вторая ванна представляет собой промывочную ванну с водой, а третья — травильную ванну, содержащую разбавленную (10%) серную кислоту или соляную кислоту. После процесса травления, при котором удаляются ржавчина и прокатная окалина, изделие, подлежащее цинкованию, снова промывают водой и замачивают в растворе флюса, чтобы оно было готово к цинкованию.

    Ванна для цинкования состоит как минимум из 98% чистого расплавленного цинка, температура которого поддерживается на уровне около 850°F (455°C) за счет непрерывного контролируемого нагрева. Когда продукт из черного металла достигает температуры ванны, цинк вступает в реакцию с железом на поверхности черного металла/стали, образуя слой покрытия, защищающий поверхность. В зависимости от толщины стального профиля нагрев стали и завершение реакции может занять от 10 до 15 минут.

    Этапами последующей обработки может быть закалка, если требуется, а также измельчение избыточных сосулек цинка. За всем этим следует окончательная проверка.

    Pros :

    • Толстое покрытие, полученное методом горячего цинкования погружением, подходит как для наружных, так и для внутренних работ.
    • Кристаллиты в этом случае хорошо видны и создают эстетический элемент, называемый блестками. Изменяя скорость охлаждения и химические вещества, блестящие блестки можно откалибровать, чтобы они были более неоднородными.

    Минусы:

    • В процессе горячего погружения между внутренней поверхностью цинкового покрытия и железом или сталью в несколько слоев образуется структура из твердого и хрупкого железо-цинкового сплава. Под действием изгибающих нагрузок эти хрупкие слои могли отслаиваться. Он также не подходит для очень маленьких деталей, так как невозможно точно контролировать толщину покрытия.

    2. Электрогальваническое цинкование (гальваническое покрытие)

    Электрогальваническое цинкование или гальваническое покрытие представляет собой электрохимический процесс, включающий погружение изделий из черных металлов или стали в электролит из металлического цинка, например раствор сульфата цинка. Чистый цинк наносится на поверхность защищаемого изделия. Электролитическое действие наносит покрытие из чистого цинка на поверхность изделия и работает как катод. Покрытие, полученное с использованием этого процесса, очень тонкое.

    Плюсы:

    • Толщину покрытия можно очень точно контролировать и контролировать, что обеспечивает яркий внешний вид и эстетическую пригодность. Он может быть адаптирован для более мелких компонентов и может быть дешевле по сравнению с процессом горячего погружения. Он часто используется для легких механических частей велосипедов, автомобилей и бытовой техники.

    Минусы:

    • Толстые покрытия, подобные покрытиям, получаемым при горячем цинковании, не могут быть получены при электроцинковании. Обычно это подходит только для внутренних помещений, так как в противном случае он может быстро истощиться. Дополнительная окраска также требуется для некоторых гальванически оцинкованных автомобильных компонентов, используемых на открытом воздухе.

    3. Шерардизация

    Шерардизация — это термодиффузионный тип цинкования, при котором цинковое покрытие формируется на железных деталях путем перемешивания цинкового порошка с этими деталями в горячем запаянном барабане, в результате чего на поверхности образуется цинковый сплав. поверхность. Барабан нагревается равномерно, значительно ниже температуры плавления металлического цинка. Это предпочтительный метод для покрытия небольших металлов сложной формы, а также для сглаживания шероховатых поверхностей изделий, изготовленных из порошкового металла.

    Pros :

    • Создает однородное покрытие сложных форм и сложных конфигураций. Толщина покрытия может быть до 300 микрон.

    Минусы:

    • Этот процесс нельзя применять для крупногабаритных предметов. Это дорогостоящий процесс с длительным циклом.

    4. Цинкование распылением

    Процесс цинкования распылением требует тщательной очистки поверхности изделия. Цинк в виде проволоки или порошка напыляется на поверхности с помощью плазменного пламени. В результате этого процесса образуется пористое покрытие размером 75–200 микрон. Это следующий возможный вариант, когда процесс горячего погружения исключен из-за формы и размера продукта. Может использоваться для ремонта оцинкованных покрытий.

    Плюсы:

    • Покрытие очень податливое и маловероятно, что оно треснет, отслоится или порвется при изгибе.

    Минусы:

    • Покрытие значительно пористое и подвержено преждевременному износу из-за влаги.

    5. Непрерывное цинкование

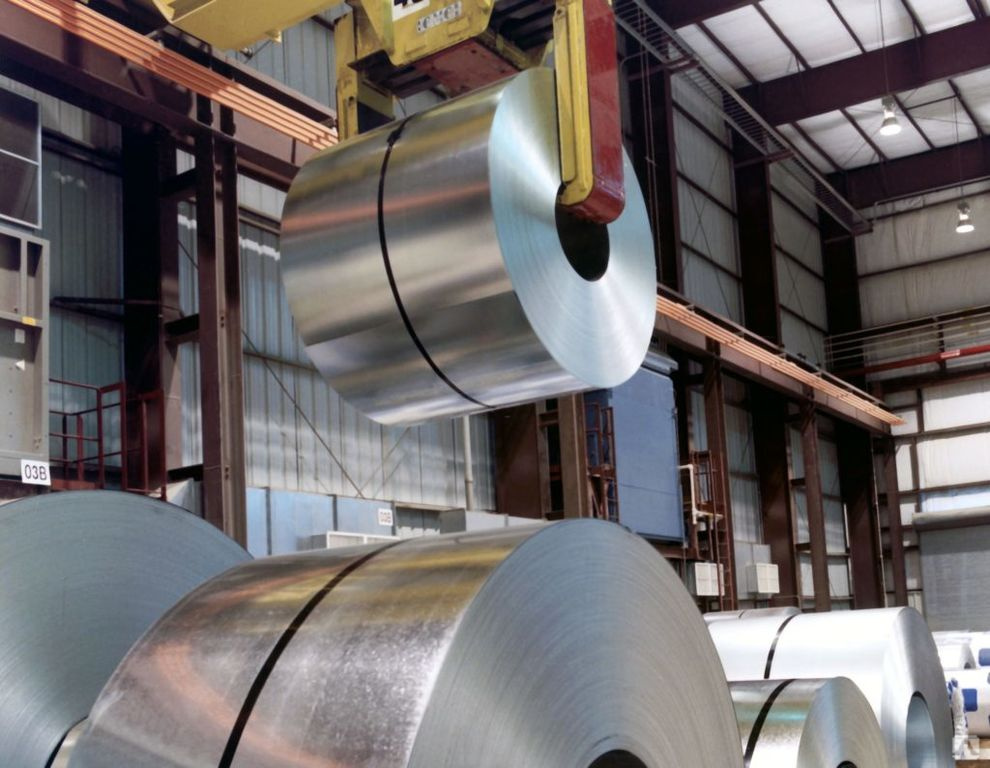

    Линии непрерывного цинкования и отжига используются на крупных сталелитейных заводах и производят сталь с покрытием в больших количествах. Процесс включает нанесение цинка на полосу или проволоку, когда они проходят через ванну с расплавленным металлом. Сталь проходит через ванну с очень высокой скоростью и находится в ванне всего около трех-четырех секунд. После оцинковки сталь подвергается дальнейшей обработке по мере необходимости. Этот метод применим только для тонких гибких полос и листов, так как окончательное формование должно быть завершено позже. Стальная проволока, кровельные листы и панели кузова автомобиля являются продуктами, которые могут подвергаться непрерывному цинкованию.

    В этом процессе толщина покрытия контролируется и точно контролируется с помощью метода протирки воздухом, который завершается, когда лист выходит из ванны расплава. Толщина может варьироваться от 7 до 42 мкм. Тонкий слой цинково-железного сплава, образованный покрытием, обеспечивает столь необходимую гибкость для дальнейших процессов, таких как прессование и формование. В случае проводов толщина покрытия может варьироваться от 3 до 43 микрон. В случае непрерывного цинкования труб и труб возможно только внешнее покрытие, толщина которого обычно составляет 12–25 микрон. В случае полунепрерывных трубных установок толщина покрытия составляет около 65 микрон.

    Новые разработки в области непрерывного цинкования

    Недавно разработанные прецизионные системы горячего цинкования и электролитического покрытия на сталелитейных заводах используют сервогидравлические системы регулировки, обеспечивающие малое время реакции и высокую точность толщины покрытия. Это может быть использовано для цинкования горячекатаной, а также холоднокатаной рулонной стали и стальной проволоки. Недавно разработанные динамические воздушные ножи обеспечивают качественную очистку поверхности стальной полосы на выходе из ванны с расплавленным цинком, сводя к минимуму отклонение толщины цинкового покрытия и обеспечивая высокие стандарты качества поверхности. Он также обеспечивает эстетически приятную декоративную отделку, отвечающую требованиям бытовой техники, автомобилей и строительства.

    Стали, которые трудно оцинковывать:

    • Специальные стали с высоким содержанием кремния могут образовывать хрупкие оцинкованные покрытия, в зависимости от времени погружения, необходимого для реакции.
    • Стали с высоким содержанием марганца могут образовывать коричневатое хрупкое покрытие, которое быстро теряется и повреждается при обращении и транспортировке.
    • Специальные стали с высоким содержанием серы не следует подвергать цинкованию, так как в процессе они могут подвергнуться эрозии.
    • Специальные стали с высоким содержанием фосфора образуют толстое покрытие, которое легко отслаивается и разрушается.
    • Оцинкованные нержавеющие стали подвержены охрупчиванию жидким металлом, что может привести к поломке в процессе эксплуатации. Нержавеющие стали необходимо оцинковывать только в том случае, если они физически соединены с мягкой сталью как часть сборки, чтобы избежать гальванической коррозии.
    • Литая сталь, как и чугун, может быть эффективно оцинкована путем обеспечения тщательной абразивно-струйной очистки для удаления формовочного песка и других огнеупорных загрязнителей перед началом процесса покрытия.
    • В случае высокопрочных сталей с пределом текучести более 115 000 фунтов на квадратный дюйм следует избегать травления, так как водородное охрупчивание снижает их прочность.
    • Очень тяжелые конструкционные секции могут привести к замерзанию расплавленного цинка во время погружения, что потребует повторной формовки цинка и повторного нагревания металла, на который наносится покрытие. Это может повлиять на время цикла процесса и качество покрытия.

    Ограничения применения цинкования для защиты от коррозии

    Оцинковка изделий из железа и стали не может обеспечить абсолютную защиту от сильной коррозии от воздействия соленой воды, реактивных кислот, щелочей и их соединений в различных формах. В таких случаях необходима катодная защита и другие стратегии в зависимости от серьезности воздействия.


    В случае сильно нагруженных изделий, таких как проволочные канаты, которые постоянно сталкиваются с циклическими нагрузками и сильными изгибающими нагрузками вблизи барабанов и шкивов, оцинковка может привести к снижению предела текучести из-за водородного охрупчивания. В таких приложениях безопасная рабочая нагрузка должна быть снижена, а система должным образом снижена (необходимо увеличить коэффициенты безопасности). Канаты также нуждаются в частом осмотре, и следует избегать использования оцинкованных канатов для тяжелых кранов с горячим металлом. (Для получения дополнительной информации о нагруженных приложениях см. «Практики нанесения покрытий на крепежные детали под высоким давлением в условиях пожара: высказывание Иэна Макмой».)

    Диоксид серы в воздухе, естественная кислотность дождя и другие химически активные вещества могут сократить срок службы оцинкованной стали. Высокая проводимость морской воды также увеличивает риск коррозии из-за превращения покрытого цинка в водорастворимый хлорид цинка. Оцинкованные рамы автомобилей подвержены коррозии в зимнее время года из-за дорожной соли. В таких случаях необходимо предусмотреть дополнительную защиту от расходуемого анода или нанесения краски.

    Гальванизация: экологичность и переработка

    В отличие от покрытий, в которых используются летучие органические соединения (ЛОС), цинкование считается экологически безопасным и устойчивым. Тонна цинкового покрытия экономит от 20 до 30 тонн черных металлов при правильном нанесении покрытия. (Скорость коррозии цинка составляет от 1/30 до 1/20 скорости коррозии незащищенного железа.) Свободная энергия Гиббса (GFE) является одним из показателей оценки устойчивости металлов. Он представляет собой энергию, используемую от добычи до металлургии, в МДж/кг. Цинк имеет значение GFE 3,0 МДж/кг, тогда как сталь имеет значение GFE 6,5 МДж/кг. Цинк более устойчив, чем сталь, и потребность в цинке составляет около 5% от массы защищаемой стали. Тем не менее, есть возможности для переработки отходов, образующихся при цинковании, что снижает загрязнение окружающей среды и обеспечивает соблюдение местных экологических норм. Ванны травления, промывки и очистки в процессе гальванизации, в частности, предоставляют возможности для переработки отходов. Кислоты и другие химические вещества должны быть утилизированы в соответствии с правилами.


    Некоторое количество металлических отходов образуется в ванне для цинкования в виде окалины и шлака. Окалина всплывает наверх и состоит из сплавов железа и алюминия, а окалина, оседающая на дно, состоит из железа и цинка. Накопление этих отходов мешает цинкованию, поэтому они удаляются и вывозятся за пределы участка. Большинство металлических отходов можно перерабатывать. Загрязнение воздуха, возникающее при нагреве ванны для цинкования, также может вызывать озабоченность. Вопросы безопасности и здоровья, связанные с опасностью работы с расплавленным горячим металлом и травильным баком, также могут быть проблемами при использовании этого метода предотвращения коррозии.

    Проверка оцинкованных поверхностей

    Когда дело доходит до проверки оцинкованных поверхностей, используются автоматизированные системы контроля поверхности для онлайн-мониторинга качества поверхности оцинкованных металлов, а также для классификации и обнаружения поверхностных дефектов в процессах непрерывного цинкования. В случае серийного производства визуальный осмотр дает достаточно точные результаты. Цинк не образует налет на нечистых поверхностях.


    Толщина покрытия является критическим параметром, поскольку срок службы покрытия пропорционален толщине покрытия и его адгезии (сцеплению) с подложкой. Поверхностная обработка и декоративное качество также проверяются на соответствие установленным требованиям. Поскольку расплавленный цинк не может проникнуть в небольшие полости, прерывистость покрытия будет проявляться в виде вытекания или выброса. В случае реактивных сталей может наблюдаться отслаивание поверхностного покрытия. Загрязнения на поверхности также могут проявляться как поверхностный дефект. Анализ первопричин поверхностных дефектов может привести к соответствующим превентивным мерам.

    Реклама

    Связанные термины
    • Цинкование
    • Жертвенный анод
    • Горячее цинкование
    • Мониторинг состояния
    • Покрытие
    • Непрерывное цинкование
    • Окалина
    • Шерардизация
    • Блестки
    • Снятие шкур

    Поделиться этой статьей

    Что такое цинкование? (с картинками)

    `;

    Эрик Таллберг

    Процесс нанесения цинка на коррозионно-активные металлы известен как цинкование. На самом деле это метод покрытия коррозионно-активных металлов, таких как сталь и железо, неагрессивным металлом. Цинк расплавляют и наносят, как правило, методом горячего погружения на металл, обеспечивая защиту от коррозии толщиной от одного мила (0,001 дюйма или 0,0254 мм) до чуть более четырех мил (0,004 дюйма или 0,1016 мм). . При отверждении цинк в результате реакции с металлом с покрытием превращается в карбонат цинка.

    Процесс цинкования не только предотвращает коррозию различных «мягких» металлов, но и повышает прочность исходного металла без покрытия. Очевидно, что оцинкованный металл толще, чем металл без покрытия, поэтому фитинги и крепления обычно измеряются с учетом дополнительной толщины покрытия. Различные спецификации Американского общества по испытаниям и материалам (ASTM) содержат рекомендации и постоянство толщины оцинкованных металлов.

    Оцинковка гвоздей и шурупов является наиболее распространенным методом предотвращения появления неприглядных пятен на многих типах облицовки дома. Неоцинкованные стальные гвозди и шурупы при использовании на открытом воздухе будут «кровоточить» при коррозии, оставляя темные пятна на сайдинге. Это окрашивание устраняется только повторной покраской сайдинга. Пятна на фасаде здания из-за ржавых гвоздей, шурупов или других видов крепежа не только некрасивы, но и указывают на то, что из-за того, что они не оцинкованы, крепеж изнашивается и подлежит замене.

    Процедура горячего цинкования металлов погружением представляет собой ванну с расплавленным цинком. Цинк поддерживается в сжиженном состоянии при температуре около 860°F (460°C), а металлы, подлежащие покрытию, погружаются или, в некоторых случаях, подаются через эту цинковую ванну. Перед погружением металлы очищают и готовят к горячему погружению путем травления в растворе легкой кислоты. Цинковое покрытие обычно отличается от блестящей голой стали или железа тем, что оно тускло-серого цвета. Магний помещают в раствор для горячего погружения, когда оцинкованные металлы должны использоваться в морской среде.

    Электрогальваническое цинкование — это электролитический процесс, при котором более тонкий слой цинка с более плотным сцеплением наносится на металл посредством гальванического покрытия. В этом процессе электрический ток проходит через соединение цинка, положительно заряжая ионы цинка для более надежного прилипания к проводящему первичному металлу. Он обеспечивает несколько более высокую прочность на растяжение металла с покрытием, фактически пропитывая металл цинком. Этот процесс чаще всего используется с железными или стальными балками, уголками и другими предметами, которые должны использоваться в строительстве зданий. Горячее цинкование погружением и электрогальваническое цинкование являются наиболее распространенными из нескольких методов цинкования металла.

    Когда изображения оживили нацию

    США|Когда изображения оживили нацию

    https://www. nytimes.com/2008/06/20/us/20civil.html

    Реклама

    Продолжить чтение основной истории

    Atlanta Journal

    Автобус Greyhound с 14 членами межрасовой группы, которая была частью Freedom Ride, был взорван зажигательной бомбой 14 мая 1961 года недалеко от Эннистона, штат Алабама. 20, 2008

АТЛАНТА Если когда-либо социальные изменения были вызваны фотографиями, то это произошло во время движения за гражданские права. Горящие автобусы и поднятые дубинки, рычащие полицейские собаки и взрывные шланги, молодая чернокожая девушка в коротких носках и клетчатой ​​рубашке, преследуемая группой ухмыляющихся белых девочек, когда она пыталась поступить в среднюю школу — эти образы подстегнули национальное воззрение так, как слова могли нет.

За фотографиями стоят истории о разбитой технике и избитых журналистах, об активистах, привлеченных изображениями на юг, о любителях, которые впервые взяли в руки фотоаппараты. В книге Джина Робертса и Хэнка Клибанова «The Race Beat», получившей в прошлом году Пулитцеровскую премию по истории, прослеживается освещение движения в новостях с захватывающими дух подробностями. Сейчас в Высоком художественном музее открылась большая и популярная выставка, раскрывающая множество новых образов той эпохи, а также борьбу создавших их фотографов.

Атланта, где до сих пор живет так много львов движения (и где в мае родился первый внук преподобного доктора Мартина Лютера Кинга-младшего), казалась естественным местом для создания коллекции изображений музейного качества. эпохи. Когда Джулиан Кокс присоединился к музею в качестве куратора отдела фотографии в 2005 году, он нашел зародыш такой коллекции, около 25 отпечатков. С тех пор он построил его более чем на 325 отпечатках.

Несколько неожиданно выставка под названием «Дорога к свободе: фотографии движения за гражданские права» 1956-1968», — это первая выставка для крупного музея, — сказал Стивен Кашер, продавец фотографий и куратор из Нью-Йорка, а также автор фотоистории движения.

«Чтобы по-настоящему подробно изучить фотографии движения за гражданские права и провести новое исследование, честно говоря, никогда не было ничего подобного», — сказал г-н Кашер.

На фотографиях Дорис Дерби изображено повседневное достоинство движения. Фото… Дэвид Уолтер Бэнкс для The New York Times , нападения полиции на мирных демонстрантов в Бирмингеме, штат Алабама, и бойкот автобусов в Монтгомери показывают, как много истории было близко к тому, чтобы быть потерянным. В одной из серий автобус Greyhound был взорван зажигательной бомбой недалеко от Эннистона, штат Алабама, во время 19-го века.61 Freedom Ride, десятилетиями хранились в файлах юридической фирмы в качестве потенциального доказательства.

Другая группа фотографий, в том числе одна из коктейлей Молотова, поступила от дочери полицейского детектива Бирмингема. Мистер Кокс услышал о ней случайно.

Дочь Вики Уилсон Хант сказала, что пока мистер Кокс не посмотрел на фотографию, она думала, что это просто натюрморт из пивных бутылок. Ее отец, Лонни Дж. Уилсон, никогда не говорил о расовой борьбе, которая потрясла Бирмингем, когда она была ребенком. Со временем она узнала больше, но, по ее словам, «моё сердце по-прежнему не печалилось по какой-то причине».

Потом мисс Хант пришла на показ к выставке. «Им пришлось выгнать нас из музея, потому что я читала каждую вещь на каждой картинке и плакала», — сказала она.

За несколько месяцев организации выставки мистер Кокс обнаружил, что найти хорошие отпечатки, сделанные в то время, когда были сделаны фотографии, было непросто.

«Большинство новостных фотографов не имеют оригинальных отпечатков, потому что, как только они были сняты, они были отправлены экспресс-транзитом», чтобы уложиться в сроки выпуска новостей, — сказал он.

Мистер Кокс копался в архивах, приобретая некоторые отпечатки у новостных организаций, включая The New York Times. Но с ними возникла другая проблема: не удалось идентифицировать некоторых фотографов. В других случаях авторство можно было установить, иногда с помощью архивистов, но фотографов найти не удалось.

На выставке такие изображения, в том числе изображение, на котором чернокожая женщина держит плакат с надписью «Имидж Атланты — мошенничество», когда она противостоит двум полностью одетым клановцам, помечены как «Неизвестный фотограф».

Помимо самых известных фотожурналистов того времени, на выставке представлены работы фотографов движения, художественных фотографов и любителей, которых мистер Кокс часто просил покопаться в их файлах. В результате выставка также демонстрирует размах движения, которое почитало своих лидеров, но зависело от своих пехотинцев, организовавших тысячи актов сопротивления, не описанных в учебниках.

На фотографиях Дэнни Лайона, работавшего в Студенческом координационном комитете по борьбе с насилием, запечатлена группа молодых девушек, некоторые из которых еще не были подростками, заключенных без связи с внешним миром в примитивный сельский частокол после того, как они были арестованы во время демонстрации в Америкусе, штат Джорджия. фотографии были внесены в реестр Конгресса и помогли освободить девочек, как написал г-н Кокс в каталоге выставки.

На фотографии Джо Шершеля, сделанной в 1956 году в Тексаркане, штат Техас, изображена молодая чернокожая пара в стиле Нормана Роквелла, опирающаяся на капот автомобиля со своими учебниками. На горизонте видна линия угрожающих белых протестующих.

Повседневное достоинство движения отражено в фотографиях Дорис Дерби поликлиник и овощных кооперативов. Г-жа Дерби, учительница, переехала в Миссисипи из Нью-Йорка, чтобы работать полевым секретарем координационного комитета, а затем организовала программы обучения грамоте взрослых, основала репертуарную театральную труппу и помогла организовать кооператив, чтобы научить людей документировать свою жизнь. с фото- и кинокамерами. У нее есть архив из тысяч негативов, документирующих жизнь в районе Дельты Миссисипи и женщин в движении. Г-жа Дерби является директором службы и программ для афроамериканских студентов в Университете штата Джорджия и живет в пригороде Атланты, в доме, наполненном фотографиями и африканским искусством.

«Люди встают и говорят сами за себя», — сказала она, вытаскивая фотографию женщины на собрании, читающей с листа бумаги и одетой в то, что вполне могло быть ее лучшим воскресным платьем. «Людей, которых сдерживали и просили ничего не говорить, наделяли полномочиями, и я хотел задокументировать это».

Декор из оцинкованного металла Рамка из оцинкованного металла и дерева Фото

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.

Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.

  • Товар на фото в составе Рама: Home Sweet RV

    Вариант выбран!

    Этот вариант продан.

  • Товар на фото находится в Рамка: Home Sweet Home

    Вариант выбран!

    Этот вариант продан.

  • Нажмите, чтобы увеличить

Star Seller

Star Sellers имеют выдающийся послужной список в обеспечении отличного обслуживания клиентов — они постоянно получают 5-звездочные отзывы, вовремя отгружают заказы и быстро отвечают на любые полученные сообщения.

| 30 продаж |

5 из 5 звезд

€14,93

Загрузка

Мало на складе

Включая НДС (где применимо), плюс стоимость доставки

Рамка

Выберите вариант Дом, милый дом Домашний сладкий дом на колесах

Пожалуйста, выберите опцию

Количество

123

Продается быстро! Осталось всего 3.

Продавец звезд. Этот продавец неизменно получал 5-звездочные отзывы, вовремя отправлял товары и быстро отвечал на все полученные сообщения.

Исследуйте связанные категории и поиски

Внесен в список 21 июня 2022 г.

3 избранных

Сообщить об этом элементе в Etsy

Выберите причину… С моим заказом возникла проблемаОн использует мою интеллектуальную собственность без разрешенияЯ не думаю, что это соответствует политике EtsyВыберите причину…

Первое, что вы должны сделать, это связаться с продавцом напрямую.

Если вы уже это сделали, ваш товар не прибыл или не соответствует описанию, вы можете сообщить об этом Etsy, открыв кейс.

Сообщить о проблеме с заказом

Мы очень серьезно относимся к вопросам интеллектуальной собственности, но многие из этих проблем могут быть решены непосредственно заинтересованными сторонами.
