Роллетные ворота своими руками - Всё о воротах и заборе

Что такое роллетные ворота и зачем они нужны

Роллетные ворота – это надежный механизм, наглухо закрывающий проём для въезда. Прочная и удобная в использовании конструкция отлично гармонирует с фасадами помещений разных стилей. Смотрится она привлекательно, трудностей в монтаже не вызывает т. Навешивать ворота можно снаружи и внутри гаражного помещения – как будет удобно хозяину. Наиболее безопасным в плане несанкционированного вторжения считается внутреннее размещение полотна.

Преимущества роллетных ворот:

  1. Экологичность и токсичность материала.
  2. Сохранение полезной площади помещения. Компактная конструкция занимает минимум места.
  3. Долговечность службы и простота ухода. Ворота изготовлены из алюминиевых ламелей. Материал не боится коррозионных процессов, на его качество не влияют неблагоприятные погодные явления.
  4. Высокая устойчивость к ветровым нагрузкам, обеспечиваемая концевым захватом.
  5. Возможность совершения автомобильных маневров. Конструктивные особенности роллетных ворот полностью освобождают проём.
  6. Богатство цветовой палитры ламелей и комплектующих. Производители предлагают более 30 разновидностей продукции, среди которых самыми раскупаемыми являются «серый кварц», «ирландский дуб», «орех», «вишня», «серебристый металлик».
  7. Возможность частичного обзора и регулировка уровней освещения и проветривания. По желанию хозяин может заказать ворота с некоторым количеством отверстий в ламелях. Через них в гараж проникают солнечные лучи и воздушные потоки. Также имеются ламели с прозрачными вставками из поликарбоната.

Конструкционные особенности

Классическим вариантом роллетных ворот является гибкое полотно, собранное из ламелей. При управлении оно подтягивается кверху и собирается в короб. Перемещается конструкция по направляющим, зафиксированным по обеим сторонам проёма. Само полотно сложено из алюминиевых ламелей и специальных замков. Необычное строение и специфический принцип работы изделия позволяют выделить его в отдельный тип ворот.

У современных потребителей признание завоевали четыре вида ламелей – функциональных, но разных по назначению

.

  • Экструдированные. Ламели с таким названием обеспечивают самый высокий класс защиты. Роллеты обычно покупают для обустройства въездной группы, прикрывающей частную территорию, или для установки в гараж.
  • Ламели роликовой прокатки. Изделия содержат мягкий наполнитель. Они подходят для разграничения секций цехов, складов, торговых центров и разных хозяйственных помещений.
  • Экструдированные вентиляционные. Пластины содержат отверстия, гарантирующие полноценный воздухообмен. Модели с прозрачными вставками из поликарбоната дарят бесплатное освещение и позволяют получать информацию о происходящем за воротами. Открывать конструкцию для этих целей не нужно.
  • Ламели с пенонаполнителем. Профиля с твердым вспомогательным материалом подходят для массивных ворот. Несмотря на схожесть с экструдированными панелями, модели с наполнителем обладают более легким весом. Но уровень защиты от взлома у них не такой высокий, как у аналога.

Требования к подготовке проёма

Сначала хозяин должен решить, по какому типу будет осуществляться монтаж – накладной на проём либо встроенный. Решение определяет особенности подготовительных работ и разработку требований, предъявляемых к проёму. Также важно учесть все нюансы монтажа, касающиеся конкретного прохода.

Ряд требований к проёму таков :

  1. Максимально ровная поверхность вокруг/ внутри проёма. Никаких трещин и выступов на каркасе быть не должно.
  2. Контроль уровнем поверхности крепления. Допустимая погрешность – не более 5 мм.
  3. Свободное пространство для навешиваемого полотна. Трубопроводы, электропроводка и другие коммуникации подлежат устранению.

Если соблюдение всех обозначенных требований не представляется возможным, конструкцию подстраховывают различными подкладками. Для более качественного функционирования роллетных ворот мастера рекомендуют заранее позаботиться о том, чтобы проём соответствовал всем пунктам.

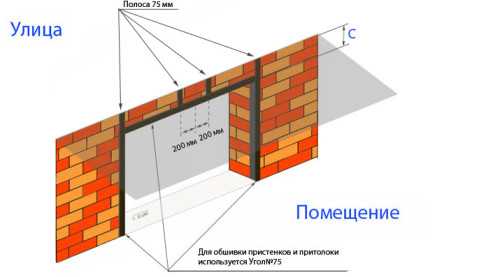

Размеры проёма

Отдав предпочтение накладному монтажу, хозяин должен произвести замеры со стороны навешивания полотна. Измерительные работы производят в три шага:

  1. Измерение ширины и высоты в 3-х разных точках с определением наибольших показателей.
  2. Измерение боковых пристенков (информация необходима для понимания, хватит ли расстояния для крепления направляющих).
  3. Измерение расстояния над коробом (цифра покажет, достаточно ли места для размещения крупного элемента конструкции).

Для встроенного монтажа применяют другой порядок. При измерении трех точек по всем параметрам выбирают наименьшее значение. Иначе полотно из ламелей не вместится.

Для стандартного гаража, построенного под легковой автомобиль, мы рекомендуем руководствоваться следующими размерами проёма:

  • D – глубина помещения;
  • h – притолока не менее 30 см;
  • H – высота от 2 м в свету;
  • B – ширина от 2.5 м в свету;
  • b1, b2 – правый и левый заплечики размером не менее 25 см.

Комплектация

Каждый стандартный набор содержит следующие детали:

  • Направляющие рельсы;
  • Комплект ламелей;
  • Крепления, заглушки, метизы;
  • Защитный короб для хранения скрученного полотна.

Все элементы участвуют в сборке конструкции. Короб защищает привод и сложенное полотно. Рельсы задают направление движения конструкции в процессе ее перемещения. Вспомогательные детали нужны для сборки комплекта в единое целое.

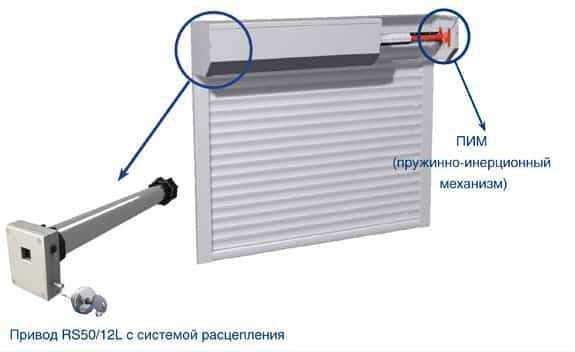

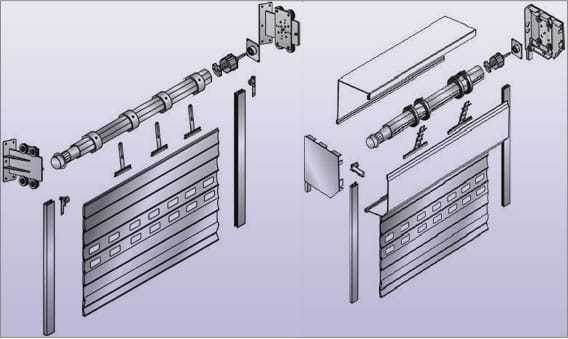

Рассмотрим схему устройства рулонных ворот.

  1. Вал с коробом.
  2. Направляющие.
  3. Уплотнители тепло- и шумоизолирующие.
  4. Замыкающее устройство.
  5. Стальной вал – намотчик роллет.
  6. Верхний замок – блокиратор закрывающихся ворот.
  7. Защитный рельс под полотно, предупреждающий заклинивание и ранний износ конструкции.
  8. Электродвигатель.
  9. Блок дистанционного управления полотном.
  10. Переключатель электрического замыкающего устройства.
  11. Полотно роллетных ворот.

Работа механизма понятна. При открытии ворот роллетное полотно наматывается валом. При закрытии оно постепенно опускается с вала и скрывает проём.

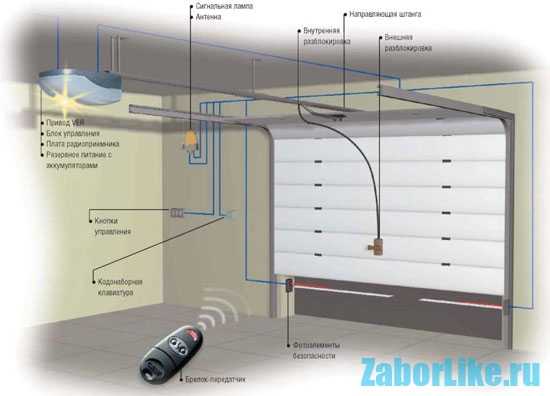

Какими бывают системы управления

Доступными для обывателя вариантами управления роллетными воротами являются ручной привод и автоматизированное устройство. При использовании ручного привода механизм приводится в действие за счет контакта с хозяйской рукой. При выборе электропривода можно дополнительно заказать опцию «аварийного ручного открытия». Это позволит владельцу помещения принудительно открывать ворота, если вдруг отключат электричество.

Управляют конструкцией тремя способами:

  1. Посредством настенного выключателя.
  2. При помощи пульта дистанционного управления.
  3. Через подключение интеллектуальной системы (таймеры, термические и световые датчики и т. п.).

Особенности установки конструкций

После изучения инструкции установить роллетные ворота своими руками сможет любой толковый мужчина. Началу работ предшествует проверка готовности проёма к монтажу конструкции. Каким требованиям должен соответствовать проём, описывалось выше. При планировке подключения электропривода необходимо позаботиться о подводке.

Для получения целостного изделия важно проверить комплектацию будущих ворот, и можно приступать к установке.

Сначала занимаются направляющими:

  • Помечают места будущих отверстий.
  • Просверливают стенки для крепления.
  • При помощи крупного сверла проделывают отверстия под заглушки (с лицевой стороны).

Короб к установке подготавливают так:

  • Откручивают саморезы.
  • Снимают переднюю крышку.
  • На оставшейся крышке помечают и просверливают дыры, через которые будет подводиться электричество. Также отверстия нужны для крепления короба.

Все последующие работы выполняют пошагово.

  1. Направляющие рельсы вставляют в пазы боковых крышек.
  2. Собирают каркас, соединяя направляющие с коробом.
  3. Прикладывают каркас к проходу и выверяют вертикаль строительным уровнем.
  4. В местах фиксации направляющих просверливают отверстия под дюбеля.
  5. Позиционируют рамку в проёме.
  6. Распечатывают полотно.
  7. Вводят ригели в верхнюю пластину.
  8. Оси ригелей скрепляют с установочными отверстиями колец.
  9. Кольца сводят до упора и фиксируют их положение, плотно ввинчивая саморезы в вал.
  10. При помощи регуляторов концевого выключателя надежно закрепляют полотно по обеим сторонам.
  11. Регулируют верхнее положение изделия, выпуская в проём 1 ламель.
  12. Подключают электрическую часть конструкции.
  13. Возвращают на место переднюю крышку короба.
  14. Затыкают пустоты заглушками.
  15. Снимают с полотна защитную плёнку и оценивают проделанную работу.

Роллетные ворота готовы! Эксплуатировать конструкцию очень удобно, ухаживать за ней – необременительно. Для поддержания аккуратного вида достаточно периодически протирать полотно мягкой ветошью, которая хорошо впитывает влагу. Зимой для защиты ворот от наледи следует использовать «антизамерзайку». Обработка предотвратит остановку полотна или его торможение.

Инструкция по изготовлению и монтажу рольставней для гаража своими руками

Мы часто храним в гараже некоторые старые вещи, ценные и не очень инструменты, запчасти для «железного коня» и прочий инвентарь. Чтобы обезопасить все эти сокровища, необходимо выбрать подходящие ворота.

Современная разработка для гаража – рольставни. Их главное предназначение состоит в обеспечении высочайшего уровня безопасности и потребности в эстетической составляющей.

Кроме того, возможно сделать рольставни для гаража своими руками и сэкономить немного денег.

Что такое рольставни?

При необходимости защиты помещения потребуется качественное изделие. с нетрудной процедурой монтажа и использованием. Именно таким изделием можно назвать роллетные ставни для гаража.

Стальные или профили из алюминия с различной степенью толщины – это основа производства рольставней.

Изделия из алюминия отличаются повышенной прочностью, не ржавеют, и срок эксплуатации такого материала выше, чем у других изделий.

Ламели стягиваются плотно для того, чтобы усилить противовандальный эффект. а для удерживающей функции устанавливают дополнительные жесткостные ребра.

Подобная процедура изготовления предполагает толщину изделия от 0,5 до 1 миллиметра, что осуществляет большую нагрузку на электропривод.

Изделия, произведенные из профиля на основе стального сплава, самые надежные и прочные. Для того, чтобы конструкция не испытывала воздействие влаги, ее производят из листов стали с оцинковкой.

Тепловая кумуляция в гараже достигается дополнительным утеплением рольставней. Для этого весь периметр ворот обкладывают специальным утеплителем. Такой утеплитель поможет получить комфортную температуру в помещении даже при минусовых показателях за окном.

Рольставни, предназначенные для гаража, выпускают двух видов. с вертикальным и горизонтальным открытием и закрытием ворот. Конструкции ворот могут открываться ручным методом или автоматическим.

Роллетные ворота отличаются простым монтажом и эксплуатацией. Такие изделия можно устанавливать как внутри, так и снаружи гаражного проема.

Обширный выбор ламелей позволяет выбрать ворота для любого гаражного проема.

Виды и особенности

Рольставни давно уже стали популярным материалом. способным выполнять защиту окон, дверей, ворот гаража и других пространств.

Они не только справляются с защитой, но и плотно скрывают помещение от попадания солнечных лучей и шума, производимого со стороны улицы.

Рынок предлагает множество рольставней, отличающихся по технике производства. материалу, с помощью которого создано изделие, способу установки и эксплуатационному назначению.

По способу установки такие изделия подразделяют на

встроенные и накладные. Накладные изделия устанавливаются поверх проема, который нуждается в защите, а встроенные устанавливаются во внутреннюю часть проема.

Специалисты рекомендуют использовать рольставни с внутренней установкой, потому что они устойчивы к механическому воздействию, плотно держатся, не подвергаются искривлению, и с эстетической точки зрения привлекательнее, чем второй вид.

По материалу, добавленному в производство, рольставни разделяют на :

Они не применяются в проемах с большим пространством, но обладают отличными декоративными свойствами. Такие ставни защищают помещение от шумовых помех и прямых лучей солнца, но от кражи со взломом они не могут спасти имущество хозяина;

Такие рольставни производят из металлического профиля с окрашенной или оцинкованной поверхностью. Они защищают собственность от проникания недоброжелательных лиц на территорию владельца.

Такой вид изделий наиболее часто встречается в современном строительстве ;

Этот вид рольставней похож на стальные по своим свойствам и характеру защиты помещения, но имеет меньший вес, и отличаются доступной ценой. Такие ставни используют владельцы магазинов и жители первых этажей в многоквартирных домах;

Обычно такие изделия производят из высокопрочного алюминия или металлического профиля. Именно эти рольставни применяют в помещениях, которые нужно максимально оградить от проникновения злоумышленников.

Установка таких рольставней производится в учреждениях, связанных с финансами, и учреждениях с повышенной безопасностью. Часто изготовители оснащают эти изделия электрическим приводом и управлением с помощью пульта на дистанции;

Рольстани из дерева применяют как декоративный материал, выполненный без добавления искусственных составляющих и отличающийся высокой экологической безопасностью.

Такие ставни защищают помещение от попадания солнечных лучей и служат теплоизолирующим материалом;

Подобные рольставни сделаны из профиля с использованием прочного металла, с вставками из пластика. Такие вставки могут производиться в любой форме. Этот вид конструкций отличается высокой ценой, но, в то же время, и качеством производства.

Мастера предпочитают устанавливать такие конструкции в помещениях, где требуется контроль за другим помещением, а так же должно производиться регулярное проветривание.

Перфорированный вид рольставней часто используют в установке витрин магазина.

По назначению рольставни подразделяют на санитарно-технические, оконные и гаражные.

  1. Предназначение санитарно-технических рольставней – это надежная защита и визуальное скрытие предметов технологического оборудования, таких как счетчик, вентили или металлические трубы.
  2. Оконные рольставни устанавливают в проемы помещения и надежно защищают от проникновения посторонних лиц и дневного света.
  3. Рольставни для гаража защищают имущество хозяина от кражи. Такой вид рольставней служит заслуженной альтернативой тяжелым металлическим воротам.

На сегодняшний день ассортимент рольставен огромен, и представлен в различных видах и цветах.

Наибольшей популярностью пользуются горизонтальные рольставни. их широко применяют для защиты финансовых учреждений, в частных домах, квартирах и для защиты магазинов. Мастера рекомендуют устанавливать противовандальные ставни – защитные роллеты.

У этих изделий повышенная прочность. легкость в установке и управлении, и другие положительные характеристики.

Рольставни различаются по виду работы на механические и ручные. В ручном типе владелец прикладывает усилия для отпирания и закрытия ставней, а в механическом достаточно лишь нажать на кнопку, предусмотренную на специальном пульте дистанционного управления.

Существует еще один подвид подобных конструкций – роллетные ворота. Они часто применяются для скрытия от посторонних глаз гаражей и отличаются еще большей прочностью изделия.

Оценить степень защиты такими воротами можно в видео ниже, где показан краш-тест конструкции:

Какой материал выбрать для гаража?

При выборе рольставней, наиболее подходящих в гараж, опытные мастера советуют руководствоваться не только внешним видом и простотой монтажа, но и обратить внимание на степень защиты от воров и неблагоприятных погодных условий.

Рольставни для гаража различаются по материалам, из которых они созданы. В качестве основного и самого устойчивого вида конструкции применяют металл.

Это может быть сплав, изготовленный из стали или цветного металла, но параметры проема для монтажа конструкции не всегда позволяют поставить такое тяжелое ограждение.

Поэтому в подобных конструкциях иногда применяют изделия из композитного, пластикового или алюминиевого материала.

Если нужны легкие рольставни, отличающиеся долговечностью, можно использовать изделия, произведенные из алюминия.

Такие материалы заполняют полиуретаном. Если хозяин гаража не обладает большими финансовыми возможностями, он может позволить себе рольставни, выполненные из пластикового полотна.

К тому же такой материал отличается износостойкостью и поддается влажной уборке.

Рольставни, выполненные из поликарбонатного материала, оптимизируют нужную для помещения освещенность. Такая конструкция включает в себя роллетную основу из ламелей, цилиндр, направляющие и короб.

Конструкция подобного типа позволяет устанавливать систему с закрытием и открытием полотна во всех направлениях и под разными уклонами. Такие рольставни идеально подходят для гаража и для перегородки между двумя секциями в помещении.

Изделия из поликарбоната понравятся тем владельцам гаражей, которые не хотят быть отделены от внешнего мира плотным ограждением.

Такие системы не отделяют гараж от двора плотным покрытием, а лишь немного приглушают попадание солнечного света в помещение.

Рольставни, выполненные из деревянных элементов применяются редко. и чаще всего служат лишь декоративной составляющей. Такой вид пользуется популярностью только для применения внутри помещения или оконных проемов.

Применять такие рольставни для защиты гаража нецелесообразно, так как материал, из которого они изготовлены, не отличается прочностью, и при попытке провести проникновение в гараж, будет нарушен с помощью механических повреждений, нанесенных злоумышленниками.

Рольставни ярких цветов отличаются по стоимости от однотонных изделий в большую сторону. Однако, не обязательно ориентироваться на приобретение дорогостоящих моделей, достаточно того, чтобы ворота защищали гараж и имущество в нем.

Как изготовить рольставни самостоятельно?

Рольставни можно приобрести в магазине или на строительном рынке, но многие мастера желают изготовить такие изделия самостоятельно. Перед самостоятельным изготовлением конструкции важно определиться с технологией монтажа будущего ограждения.

Он может быть внутренним, внешним или встроенным.

Чаще всего мастера-самоучки используют внешний способ установки. предполагающий закрепление коробки над проемом.

Этот способ хорош тем, что не нуждается в дополнительных подготовительных работах.

Вся работа по производству рольставней будет подразделена на три этапа :

  • подготовительный – проведение необходимых замеров, проверка качества откосов и уровня;
  • выбор нужного материала с учетом качества стен гаража и глубины крепежа;
  • монтаж и установка конструкции.

Возможно вас заинтересует статья о том, как изготовить недорогие ворота для гаража из профлиста своими руками.

Конструкция и чертеж

В подготовительном этапе рассчитываются геометрические параметры всей роллеты, а также ее составляющих, которые получаются путем нарезки заготовок-длинномеров.

Затем необходимо составить подробный чертеж. где будут наглядно указаны габаритные размеры самодельной роллеты (ширина и высота), величины которых зависит от размеров закрываемого роллетой проема и монтажного вида (внутренний, внешний или встроенный).

Также в чертеже необходимые параметры – это длина роллетного полотна, длина направляющей шины, длины защитного короба и октогонального вала.

Процесс изготовления

Процедуру изготовления можно разделить на определенные пункты:

  • нарезание ламелей роллетного полотна со шлифовкой участков нарезания для удаления заусенцев;
  • монтаж вставки-уплотнителя в концевой профиль, установка замка и запорных полос;
  • нарезание направляющих шин с последующей шлифовкой, и установка уплотнителей в шины;
  • отбортовка в шинах при необходимости;
  • нарезание короба для защиты, изготовление окна для управительных элементов;
  • нарезание октогонального вала со шлифовкой мест нарезки;
  • сборка полотна роллеты;
  • сборка короба для защиты с дополнительными приводами.

Для изготовления роллетных ставней, даже своими руками, необходимо наличие определенного оборудования. в числе которого:

  • столы для заготовок;
  • станки для отрезания составляющих рольставни;
  • пила торцовая;
  • верстак для слесарей;
  • компрессор.

к содержанию ↑

Как правильно собрать и установить?

Для успешного монтажа роллет понадобятся некоторые строительные инструменты: рулетка, уровень, шуруповерт, пассатижи, молоток, дрель с функцией перфорирования, ключи для гаек и ножницы.

Перед установкой важно качественно подготовить проем. Это включает удаление дефектов и неровностей стен для создания хорошей герметичности прилегания направляющих шин, без признаков зазора.

Самая трудоемкая работа – это подготовка и использование отверстий и крепежа. Отверстия делаются при помощи перфоратора с дистанцией в полметра. Крепежные аксессуары выбирают под материал стены.

Для бетона нужно крепить стальные анкеры с пластмассовыми дюбелями, металл потребует винтов-саморезов, для проема из кирпича созданы стальные анкеры с распоркой. Для деревянных конструкций потребуются шурупы или шпильки.

После выполненной работы по сверлению, нужно закрепить каркас. шины-направители и приводной механизм. Короб и шины мастер должен проверить уровнем для исключения перекоса. К приводному механизму подсоединяются элементы электрики.

На одном из последних этапов собирается роллетное полотно с ригельными замками и пружинами для тяги. В конце нужно удалить все лишние швы и отверстия, монтировать заглушки и различные аксессуары.

Как установить рольставни самому? Смотрите процесс сборки и монтажа в видео ниже:

Как сделать роллетные ворота своими руками?

Правильно установить рулонные ворота без особых знаний вполне реально. Это можно сделать самому.

При открытии рулонных ворот полотно из алюминиевого профиля движется вертикально вверх по направляющим и наматывается на вал, находящийся в коробе наверху проема, а при закрытии – полотно, соответственно, легко разматывается и опускается вниз.

Чтобы смонтировать рулонные ворота своими руками, необходимо, прежде всего, разобраться в некоторых особенностях данного вида конструкций.

Автоматические рулонные ворота для гаража обеспечивают надежную защиту имущества и предоставляют возможность комфортного управления.

Прежде чем приступить к инструкциям и непосредственному монтажу своими силами, нужно понять, в чем отличие данных ворот по сравнению с другими популярными видами конструкций для гаражей и нежилых помещений. В чем состоит отличие в требованиях к помещениям и почему именно эту форму автоматизированного ограждения мы выбираем?

Часто основной причиной выбора рулонных ворот становится не конкретная любовь к данному типу конструкций или эстетические предпочтения, а невозможность монтажа других видов конструкций, а уж тем более нежелание ставить обычную калитку или постоянно задвигать стандартные откатные ворота.

Основные причины выбора роллетных конструкций:

  1. Проем в стене помещения не подходит по требованиям для монтажа подъемно-поворотных или секционных гаражных ворот, не говоря уже об установке этих конструкций своими руками. К примеру, этот проем не позволяет разместить главные направляющие, попросту не хватает места. Подобная проблема часто встречается в нежилых помещениях старого образца (склады, пункты распределения, гаражи и прочее). В этом случае единственным качественным и надежным видом, который можно смонтировать, остаются роллетные ворота. И это легко сделать своими руками.
  2. Помещение в силу каких-то причин не позволяет монтаж других конструкций.
  3. Вам требуется максимально быстрые ворота. В этом случае никакие другие конструкции, кроме скоростных рулонных ворот, справиться с поставленными задачами не смогут.

Принцип работы и профили конструкции

Для большего удобства открывания откатные ворота могут быть автоматизированы при помощи электроприводов и управляться кнопкой или пультом.

Принцип работы данных ворот похож на принцип роллетного механизма. Также похожи и их конструкции, у них есть три основные составляющие: вал, воротное полотно и вертикальные направляющие. Основное отличие состоит в профилях используемых полотен.

Открывание и закрывание конструкции происходит либо механическим, либо автоматическим приводом. Таким образом мы наглядно видим увеличенную копию роллет или рольставен. Механизм у данной конструкции тот же. При открывании рулонных ворот полотно из ламелей наматывается на вал, находящийся в коробе. При обратном действии вал разматывает полотно, закрывая проем в стене.

Полость двустенных ворот из стали равномерно заполнена твердой пеной из полиуретана. При этом данный материал соединяется со стальными частями профиля.

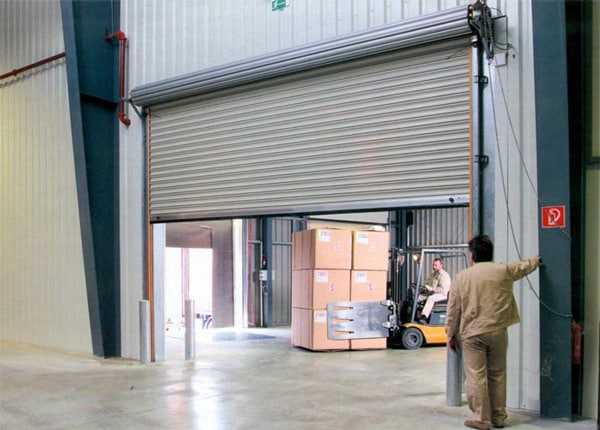

Рулонные конструкции предназначены для установки в гаражах и нежилых помещениях, иногда комплектуются теплоизоляцией (обеспечивается применением пенополиуретанового наполнителя).

Рулонные ворота, в отличие от других видов конструкций, монтируются только из специально разработанных комплектующих. Собрать их своими руками из подручных материалов, как, например, секционные или подъемно-раздвижные ворота, не удастся. Но в этом есть и огромный плюс: на базе профессионального сборочного комплекта конструкция собирается быстро и без осложнений. Очень важный пункт установки – качество подготовки и будущих работ. Чем качественнее будет произведен монтаж, тем дольше будут служить ворота.

Подготовка к монтажу

Инструменты, которые вам понадобятся:

  1. Строительный уровень.
  2. Рулетка.
  3. Маркер.
  4. Кусачки.
  5. Длинная отвертка.
  6. Строительный нож.
  7. Молоток.
  8. Набор ключей.
  9. Клепальный пистолет.
  10. Шуруповерт.
  11. Дрель с перфоратором.
  12. Набор индивидуальной защиты: перчатки, защитные очки, каска.

Весь этот инструмент является бытовым, вы можете приобрести его в любом магазине или одолжить у знакомых.

В случае, если проем выполнен из пеноблока, газоблока, шлакоблока, щелевого кирпича и тому подобного. Это означает, что ваш проем требует дополнительной подготовки, к примеру, металлическим уголком 75.

Качественная подготовка обрамления проема обеспечит вам монтаж рулонных ворот с наименьшими затратами. Поверхность проема должна быть идеально ровной для максимального прилегания конструкции ворот к проему. Сперва вы должны своими силами произвести проверку качества подготовки обрамления проема. Используя строительный уровень проверьте отклонение рабочей поверхности от вертикали и горизонтали. Оно не должно превышать 1,5 мм/м.

Затем проверьте, все ли составляющие комплекта ворот у вас есть. У вас должен быть:

Критерием выбора направляющей для монтажа ворот является сохранение необходимых прочностных свойств изделия в период его эксплуатации.

  1. Короб с электроприводом.
  2. Полотно из ламелей (в сборе).
  3. Две направляющие.
  4. Коробка с мелкими комплектующими.

После проверки комплекта перейдем к подготовке направляющих к монтажу. Для этого наметим отверстия на направляющих. Центры отверстий должны находиться по центру относительно пазов направляющей. Затем, в намеченных местах, вам необходимо просверлить отверстия диаметром 8 мм через обе стенки. Затем поменяйте данное сверло на сверло диаметром 12-14 мм. Просверлите в тех же местах более широкие отверстия под заглушки. Это следует сделать только на лицевой стороне направляющих.

Затем перейдем к коробу. Снимите переднюю крышку короба, для этого выкрутите саморезы с короба и руками потяните переднюю крышку на себя. На задней крышке короба по обе боковые стороны наметьте по 3 отверстия для дальнейшего крепления к стене. Просверлите данные отверстия. Также наметьте и просверлите дополнительные 2 отверстия в задней крышке короба диаметром 12 мм для вывода кабеля электродвигателя. После установите пазы направляющих в пазы боковых крышек короба. И, наконец, руками соберите каркас роллеты: соедините, используя пазы, короб и направляющие.

Монтаж конструкции

Приложите каркас к проему, через отверстия протяните своими руками (не забудьте о перчатках) шнуры питания для электропривода. Приложите каркас к рабочей поверхности и убедитесь, что он прилегает к ней строго вертикально, используйте для этого строительный уровень. С помощью шуруповерта и саморезов закрепите направляющие и короб на обрамлении проема. Затем проверьте горизонтальность электропривода строительным уровнем.

Гаражные рулонные ворота можно купить как с ручным, так и с автоматическим открыванием.

Распакуйте полотно, вставьте ригели в верхний профиль полотна. Установите оси ригелей в установочные отверстия ригельных колец короба. Сведите кольца до упора, зафиксируйте положения колец саморезами. Вал сверлить запрещено. Саморез необходимо закручивать в радиальное отверстие ригельного кольца до самого упора в стенку вала. Не просверлите электропривод. Затем подключите выключатель для электропривода, не забывайте про технику безопасности и набор индивидуальной защиты.

Для регулировки концевых выключателей привода используется пластиковый или металлический шестигранник, который поставляется в комплекте. Необходимо определить максимально нижнее и максимально верхнее положение полотна. Нижнее положение задается с помощью нижнего концевого выключателя, верхнее – с помощью верхнего. Оба выключателя находятся в боковой части короба. Отрегулировать своими руками верхнее положение полотна необходимо таким образом, чтобы одна ламель осталась в проеме направляющих. Выполните электрические подключения (лучше обратиться к специалисту). Затем установите переднюю крышку короба и закрепите ее заклепками или саморезами.

После окончания монтажа, с целью повышения защитных свойств конструкции, шляпки винтов и шурупов в направляющих и коробе должны быть закрыты заглушками. После завершения работ по монтажу и отделочных работ можете удалить защитную пленку с полотна и очистить загрязненные участки.

Как мы видим, ничего сложного в данном виде монтажных работ нет.

Главное – основательно подойти к делу: подготовить помещение, инструменты, комплект, вспомнить правила техники безопасности и качественно установить конструкцию, следуя инструкциям.

Поделитесь полезной статьей:

Источники: http://zaborlike.ru/vorota/vezd/rolletnye-vorota.html, http://moistenki.ru/sovet/rolstavni-svoimi-rukami.html, http://zavorota.ru/konstrukcii/rulonnye-vorota-svoimi-rukami.html

zabor-pro.ru

Рулонные ворота своими руками: инструкция, подготовка, монтаж

Правильно установить рулонные ворота без особых знаний вполне реально. Это можно сделать самому.

При открытии рулонных ворот полотно из алюминиевого профиля движется вертикально вверх по направляющим и наматывается на вал, находящийся в коробе наверху проема, а при закрытии – полотно, соответственно, легко разматывается и опускается вниз.

Чтобы смонтировать рулонные ворота своими руками, необходимо, прежде всего, разобраться в некоторых особенностях данного вида конструкций.

Автоматические рулонные ворота для гаража обеспечивают надежную защиту имущества и предоставляют возможность комфортного управления.

Прежде чем приступить к инструкциям и непосредственному монтажу своими силами, нужно понять, в чем отличие данных ворот по сравнению с другими популярными видами конструкций для гаражей и нежилых помещений. В чем состоит отличие в требованиях к помещениям и почему именно эту форму автоматизированного ограждения мы выбираем?

Часто основной причиной выбора рулонных ворот становится не конкретная любовь к данному типу конструкций или эстетические предпочтения, а невозможность монтажа других видов конструкций, а уж тем более нежелание ставить обычную калитку или постоянно задвигать стандартные откатные ворота.

Основные причины выбора роллетных конструкций:

  1. Проем в стене помещения не подходит по требованиям для монтажа подъемно-поворотных или секционных гаражных ворот, не говоря уже об установке этих конструкций своими руками. К примеру, этот проем не позволяет разместить главные направляющие, попросту не хватает места. Подобная проблема часто встречается в нежилых помещениях старого образца (склады, пункты распределения, гаражи и прочее). В этом случае единственным качественным и надежным видом, который можно смонтировать, остаются роллетные ворота. И это легко сделать своими руками.
  2. Помещение в силу каких-то причин не позволяет монтаж других конструкций.
  3. Вам требуется максимально быстрые ворота. В этом случае никакие другие конструкции, кроме скоростных рулонных ворот, справиться с поставленными задачами не смогут.

Принцип работы и профили конструкции

Для большего удобства открывания откатные ворота могут быть автоматизированы при помощи электроприводов и управляться кнопкой или пультом.

Принцип работы данных ворот похож на принцип роллетного механизма. Также похожи и их конструкции, у них есть три основные составляющие: вал, воротное полотно и вертикальные направляющие. Основное отличие состоит в профилях используемых полотен.

Открывание и закрывание конструкции происходит либо механическим, либо автоматическим приводом. Таким образом мы наглядно видим увеличенную копию роллет или рольставен. Механизм у данной конструкции тот же. При открывании рулонных ворот полотно из ламелей наматывается на вал, находящийся в коробе. При обратном действии вал разматывает полотно, закрывая проем в стене.

Полость двустенных ворот из стали равномерно заполнена твердой пеной из полиуретана. При этом данный материал соединяется со стальными частями профиля.

Рулонные конструкции предназначены для установки в гаражах и нежилых помещениях, иногда комплектуются теплоизоляцией (обеспечивается применением пенополиуретанового наполнителя).

Рулонные ворота, в отличие от других видов конструкций, монтируются только из специально разработанных комплектующих. Собрать их своими руками из подручных материалов, как, например, секционные или подъемно-раздвижные ворота, не удастся. Но в этом есть и огромный плюс: на базе профессионального сборочного комплекта конструкция собирается быстро и без осложнений. Очень важный пункт установки — качество подготовки и будущих работ. Чем качественнее будет произведен монтаж, тем дольше будут служить ворота.

Подготовка к монтажу

Инструменты, которые вам понадобятся:

  1. Строительный уровень.
  2. Рулетка.
  3. Маркер.
  4. Кусачки.
  5. Длинная отвертка.
  6. Строительный нож.
  7. Молоток.
  8. Набор ключей.
  9. Клепальный пистолет.
  10. Шуруповерт.
  11. Дрель с перфоратором.
  12. Набор индивидуальной защиты: перчатки, защитные очки, каска.

Весь этот инструмент является бытовым, вы можете приобрести его в любом магазине или одолжить у знакомых.

В случае, если проем выполнен из пеноблока, газоблока, шлакоблока, щелевого кирпича и тому подобного. Это означает, что ваш проем требует дополнительной подготовки, к примеру, металлическим уголком 75.

Качественная подготовка обрамления проема обеспечит вам монтаж рулонных ворот с наименьшими затратами. Поверхность проема должна быть идеально ровной для максимального прилегания конструкции ворот к проему. Сперва вы должны своими силами произвести проверку качества подготовки обрамления проема. Используя строительный уровень проверьте отклонение рабочей поверхности от вертикали и горизонтали. Оно не должно превышать 1,5 мм/м.

Затем проверьте, все ли составляющие комплекта ворот у вас есть. У вас должен быть:

Критерием выбора направляющей для монтажа ворот является сохранение необходимых прочностных свойств изделия в период его эксплуатации.

  1. Короб с электроприводом.
  2. Полотно из ламелей (в сборе).
  3. Две направляющие.
  4. Коробка с мелкими комплектующими.

После проверки комплекта перейдем к подготовке направляющих к монтажу. Для этого наметим отверстия на направляющих. Центры отверстий должны находиться по центру относительно пазов направляющей. Затем, в намеченных местах, вам необходимо просверлить отверстия диаметром 8 мм через обе стенки. Затем поменяйте данное сверло на сверло диаметром 12-14 мм. Просверлите в тех же местах более широкие отверстия под заглушки. Это следует сделать только на лицевой стороне направляющих.

Затем перейдем к коробу. Снимите переднюю крышку короба, для этого выкрутите саморезы с короба и руками потяните переднюю крышку на себя. На задней крышке короба по обе боковые стороны наметьте по 3 отверстия для дальнейшего крепления к стене. Просверлите данные отверстия. Также наметьте и просверлите дополнительные 2 отверстия в задней крышке короба диаметром 12 мм для вывода кабеля электродвигателя. После установите пазы направляющих в пазы боковых крышек короба. И, наконец, руками соберите каркас роллеты: соедините, используя пазы, короб и направляющие.

Монтаж конструкции

Приложите каркас к проему, через отверстия протяните своими руками (не забудьте о перчатках) шнуры питания для электропривода. Приложите каркас к рабочей поверхности и убедитесь, что он прилегает к ней строго вертикально, используйте для этого строительный уровень. С помощью шуруповерта и саморезов закрепите направляющие и короб на обрамлении проема. Затем проверьте горизонтальность электропривода строительным уровнем.

Гаражные рулонные ворота можно купить как с ручным, так и с автоматическим открыванием.

Распакуйте полотно, вставьте ригели в верхний профиль полотна. Установите оси ригелей в установочные отверстия ригельных колец короба. Сведите кольца до упора, зафиксируйте положения колец саморезами. Вал сверлить запрещено. Саморез необходимо закручивать в радиальное отверстие ригельного кольца до самого упора в стенку вала. Не просверлите электропривод. Затем подключите выключатель для электропривода, не забывайте про технику безопасности и набор индивидуальной защиты.

Для регулировки концевых выключателей привода используется пластиковый или металлический шестигранник, который поставляется в комплекте. Необходимо определить максимально нижнее и максимально верхнее положение полотна. Нижнее положение задается с помощью нижнего концевого выключателя, верхнее — с помощью верхнего. Оба выключателя находятся в боковой части короба. Отрегулировать своими руками верхнее положение полотна необходимо таким образом, чтобы одна ламель осталась в проеме направляющих. Выполните электрические подключения (лучше обратиться к специалисту). Затем установите переднюю крышку короба и закрепите ее заклепками или саморезами.

После окончания монтажа, с целью повышения защитных свойств конструкции, шляпки винтов и шурупов в направляющих и коробе должны быть закрыты заглушками. После завершения работ по монтажу и отделочных работ можете удалить защитную пленку с полотна и очистить загрязненные участки.

Как мы видим, ничего сложного в данном виде монтажных работ нет.

Главное — основательно подойти к делу: подготовить помещение, инструменты, комплект, вспомнить правила техники безопасности и качественно установить конструкцию, следуя инструкциям.

zavorota.ru

Ролети в гараж: їх ціна і якість

Зміст статті

  • 1 Рулонні ворота: їх переваги та недоліки
    • 1.1 Переваги
    • 1.2 Недоліки
  • 2 Вартість рулонних воріт
    • 2.1 Бюджетний варіант гаражних воріт
    • 2.2 колір впливає на вартість виробу

Гаражні ролети

Гаражні ролети іноді можуть повністю вирішити проблему постановки машини. Адже є такі деталі, яких немає у інших моделей.

Сьогодні ми розглянемо цю продукцію і визначимося, які треба брати для гаража ролети і яке співвідношення ціни і якості. Адже ціна не завжди говорить про якість продукції. Також ви зможете подивитися фото і відео цієї продукції і підібрати потрібний варіант.

Рулонні ворота: їх переваги та недоліки

Ролети на гараж почали застосовуватися не так давно.Такі ворота завоювали великий успіх і особливу популярність в сучасному світі, так як вони відрізняються важливими перевагами і характеристиками, які неможливо не оцінити.

Переваги

Отже:

  • Насправді, багато покупці вибирають такі ворота з тієї простої причини, що вони компактні, а значить, не здатні займати багато простору, крім цього, для їх відкриття не потрібна додаткова площа, тому, якщо ваш двір невеликий, то такі конструкції для вас.
  • Гаражні ролети відрізняються простим монтажем, здійснити його можна і самостійно, якщо, звичайно, врахувати важливі тонкощі цього питання. Говорячи про методики монтажу: їх може бути кілька, тому уважно вивчайте кожен.
  • Ворота здатні обладнуватися спеціальним автоматичним управлінням, природно, їх вартість буде вище, зате можна буде відкривати їх, не виходячи з машини, а адже це зручно.
  • Для гаража ролети випускаються з різною автоматикою, але будь-який варіант може бути встановлений своїми руками. Цим ви зможете заощадити не малу суму. Адже ціна установки буде незначною.

Недоліки

Незважаючи на перераховані переваги ролети в гараж мають і свої недоліки, а значить, так важливо знати і про них.

  • Недостатня зламостійкі, звичайно, недолік таких виробів, і все це пов’язано з простою конструкцією.
  • У вас не буде можливості вибрати різні дизайнерські варіанти для воріт даного типу, адже вони не славляться такою перевагою. Тому ви зможете вибрати тільки колір, а говорячи про дизайнерських отворах, то цього, на жаль, не буде. Крім того, ворота можна склити, тому враховуйте це заздалегідь.
  • Якщо ви вирішили влаштувати в таких воротах хвіртку, то знайте, що зробити це не так вже й просто, адже доведеться облаштувати в гаражі запасний вихід.

Увага: Таким чином, якщо врахувати всі плюси і мінуси таких воріт, то хочеться відповісти, що подібні вироби стануть відмінним рішенням для використання їх у виробничих умовах, домашніх умовах, де ворота купуються за принципом компактності і зручності користування.

Вартість рулонних воріт

Як правило, такі рулонні ворота відрізняються різною ціновою категорією, адже тут багато що залежить від параметрів. Це стосується і колірної гами полотна, і вибору типу профілю, управління і т. д.

Визначаємося з автоматикою

  • Але, дійсно, з усіх існуючих варіантів воріт, такі конструкції сьогодні популярні, так що ви можете не замислюючись купувати такий варіант воріт.
  • На ціну, без сумніву, вплине розмір конструкції. Чим він більше, тим і ціна буде вище.
  • Якість автоматики і функціональність багато в чому визначає собівартість. Не варто брати опції, які ви і не будете використовувати.
  • Так де і виробник має значення. Адже європейський виробник буде коштувати дорожче, на відміну від китайського. Але тут і якість буде на висоті.

Бюджетний варіант гаражних воріт

У тому випадку, якщо необхідно придбати недорогий варіант воріт, то знайте, що тут будуть використовуватися ламелі, вони виготовляються з тонкої пластини, а що стосується внутрішнього наповнювача, то буде синтетичний ущільнювач.

Отже:

  • Такий варіант стане найкращим рішенням для оснащення ручним приводом, природно, такі ворота будуть дешевше електроприводних конструкцій. В результаті можна отримати легкі ворота для гаража, вартість яких буде нижче, порівнюючи з іншими автоматичними конструкціями.
  • Якщо вибір припав на стандартні елітні конструкції, то вони зазвичай оснащені спеціальними електричними приводами (див. Привід гаражних воріт: різновиди та правила вибору). Крім того, такі конструкції оснащені важким і масивним профілем, який, у свою чергу, не дозволить легко і просто управляти механізмом вручну, якщо виникає така необхідність.
  • В основному люди набувають конструкції елітного варіанту, так як вони більш надійні, практичні та оригінальні, а значить, вибираючи їх, ви робите правильно.

Увага: При виборі не звертайте уваги на дешеві китайські бренди. Після першої поломки ви зрозумієте, як помилилися. На них немає комплектуючих і ви їх не підберете. Доведеться змінювати всю систему. Варто робити покупку виключно у відомого виробника, який довгий час працює в даній сфері і пропонує тільки якісну продукцію.

Пам’ятайте, що це важлива умова вибору воріт для гаража, тільки тоді можна придбати дійсно те, що вам необхідно, і після цього не покаятися.

  • Сьогодні можна звернутися за допомогою до багатьом виробникам такої продукції, і їх велика кількість, так що, краще за все вивчити детально усіх виробників таких воріт і вибрати підходящого.
  • Щоб не помилитися, краще читати відгуки. Адже напевно, хтось вже купував таку продукцію, звісно, якщо вона сподобалась, то позитивний відгук побажають залишити багато. Так можна зрозуміти, чи варто вам звертатися за допомогою в ту або іншу компанію, або найкраще підшукати іншого виробника.
  • Також зверніть увагу на автоматику. Чим більше функцій, тим вони дорожче. Але при цьому і термін гарантії буде менше.
  • Також варто звернути увагу і на обслуговування. Якщо у компанії є свої представництва по ремонту та обслуговуванню (див. Ремонт воріт гаража: як робити правильно), тоді їх і треба вибирати.

Як колір впливає на вартість виробу

Ролети для гаража випускаються в різній колірній гаммі. Ви будете здивовані, але і забарвлення воріт буде впливати на остаточну вартість виробу, а значить, потрібно визначитися з кольором.

Вплив кольору на вартість

  • Як правило, металопластикові конструкції бувають білими, сріблястими, сірими, коричневими і т. д. Тут багато що залежить від смаку і фінансових можливостей.
  • Звичайно, якщо ви забажаєте придбати ворота нестандартного кольору, то не важко здогадатися, що вони будуть коштувати дорожче. Краще всього вибирати той колір воріт, який буде грамотно поєднуватися із загальною архітектурою будівлі, тим самим можна буде порушити загальну гармонію будинку.

Ролети гаражні ви тепер зможете підбирати зі знанням справи. Зверніть увагу на вищеперелічене. Виберіть потрібну комплектацію і функціональність, тоді ви не будете переплачувати. Інструкція допоможе вам нічого не упустити.

dovidkam.com

Як зробити гаражні ворота, рулонні ворота) своїми руками

Зміст

  • 1 Опис воріт
  • 2 Підготовка до майбутньої роботи
  • 3 Елементи короба
  • 4 Система управління
  • 5 Варіанти монтажу
  • 6 Монтаж конструкції
  • 7 Висновок по темі

Гаражні ворота, рулонні ворота) схожі на звичайний ролет. Полотно виготовлене з профілю AG77, товщина якого 14 мм, а ширина 77 мм. Такі параметри дозволяють закрити отвір великого гаража, не знижуючи міцності.

Опис воріт

Гаражні ролетні ворота володіють низькими теплоізоляційними властивостями. Але для конструкції характерні наступні плюси:

  • низька ціна;
  • компактність;
  • монтаж на обмеженій площі.

Фахівці радять монтувати ролетні ворота на гараж, попередньо підготувавши металеву основу. Воно повинно бути розташоване всередині отвору, зовні або в приміщенні. Високоміцні ламелі забезпечують стійкість до зломів.

Ролетні ворота в гараж можна укомплектувати автоматикою, яка управляється пультом або клавішами на стаціонарному пульті. При необхідності проводиться встановлення аварійного відкривання полотна. Це дозволить підняти конструкцію ручним способом, якщо немає електрики. Якщо гараж маленький, можна забезпечити управління полотном за допомогою кардана.

Ворота гаражні — ролети монтуються, якщо не встановлюється хвіртка. Існують і інші причини вибору даного типу полотна:

  • немає можливості (за отвору) встановити інші ворота;
  • необхідність у швидкому відкритті гаража.

Перш ніж встановити металеві ролети в свій гараж, необхідно вивчити принцип роботи майбутньої конструкції. У процес відкривання воріт ламелі намотуються на вал, встановлений в коробі. При зворотному процесі вал розмотує ламелі, закриваючи отвір гаража. Полотно складається з вертикальних напрямних, воротного полотна і валу. Щоб встановити ворота для гаража ролетні, знадобляться спеціальні комплектуючі.

Підготовка до майбутньої роботи

Для монтажу розглянутої конструкції знадобиться рулетка, кусачки, молоток, шуруповерт, дриль, перфоратор, ніж рівень. Якщо проріз гаража зроблений з цегли, газоблоку, потрібно купити металевий кутник. Якщо підготовка виконана якісно, тоді монтування буде з мінімальними витратами. Отвір повинен бути рівним.

Щоб встановити ворота для гаража своїми руками, рекомендується придбати міцні напрямні. Паралельно перевіряється комплект комплектуючих виробів:

  • 2 направляючі;
  • коробка;
  • збірне полотно з ламелей;
  • електропривод з коробом.

Відкриті рулонні гаражні ворота на відміну від традиційних не виступають на проїжджу частину, заважаючи здійснення маневрів. Для полотна не потрібно простір біля стіни під стелею приміщення. Така конструкція виготовляється за індивідуальним замовленням і легко встановлюється самостійно.

Рулонні гаражні ворота виготовляються з міцного матеріалу і зручні в експлуатації

Головна частина воріт — полотно, що складається з вузьких профілів, зафіксованих між собою поздовжнім замком-зацепой. Внизу полотна передбачена кінцева деталь, яка забезпечує щільне прилягання до підлоги. Вгорі є посилена деталь, яка забезпечує фіксацію до валу. Ламелі виготовлені з алюмінію шляхом роликової прокатки або їх екструдують з розплаву.

За допомогою останньої технології виготовляються пустотілі ламелі з внутрішніми ребрами жорсткості. Якщо гараж не опалюється, можна встановити ролети з оглядовими або вентильованими ставками. У першій конструкції є маленькі віконця, які забезпечують природне освітлення приміщення. У другій конструкції передбачені вузькі щілини, які запобігають проникненню вологи.

Самим міцним полотном вважається конструкція, зібрана з ламелей товщиною в 0,5 мм. Але якщо враховувати стійкість до корозії, тоді рекомендується віддати перевагу ламелям з алюмінію. Будь рулонне полотно сильно шумить в процесі відкриття-закриття. Максимально допустима ширина конструкції з алюмінієвих панелей — 4 м.

Елементи короба

Вал, кожух, шини та трансмісія повинні бути одного виробника. В іншому випадку рулонні ворота для гаража не можна буде зібрати. Вал схожий на восьмикутну призму. Він обертається на 2 підшипниках, встановлюється рухомо або стаціонарно.

У будь-якої конструкції є аварійне гальмування валу. Така система виключає можливість різкого закриття воріт при поломці редуктора. Вал можна залишити відкритим або закрити кожухом. У полотні передбачена система замків, яка допомагає воротах впоратися з вітровими навантаженнями.

У пази шин вставляються ущільнювачі, які захищають вузол від бруду і пилу. Паралельно забезпечується безшумний рух воріт. Вибір асортименту напрямних залежить від методу монтажу. Ручний механізм не забезпечує сучасний рівень комфорту. Такий привід використовується, якщо в гаражі немає електрики.

Механізми рулонних гаражних воріт

Частіше ролетні ворота оснащуються кордовим або пружинно-інерційним механізмом. Такі системи передбачають, що вага конструкції не буде перевищувати 80 кг. Перша система — це редуктор з ручкою, який фіксується до стінки на висоті 1 м. Потім його з’єднують зі шківом з допомогою троса.

Друга система складається з декількох пружин розтягування, які встановлені на напрямні. Вони компенсують вагу полотна. Якщо значення цього показника перевищує 80 кг, тоді монтується механізм з потужною пружиною, встановленою у валі. Для аварійного випадку монтується воротковий механізм.

Система управління

Рулонні ворота комплектуються недорогим і практичним електроприводом в корпусі, який поміщається у вал. Система працює від мережі. Потужність двигуна не перевищує 500 Вт. Якщо полотно має великі розміри, монтується осьовий привід. Його фіксують до стінки поблизу короби. Він з’єднується з валом за допомогою муфти або ланцюгової передачі.

Для електричних моторів характерний різний рівень шуму, швидкість обертання, тип вимикачів. При перегріві таких двигунів вони відключаються на 10 хвилин. Якщо на вулиці мороз, тоді дешеві агрегати будуть функціонувати з перебоями. У таких випадках полотно не буде підніматися.

У сучасних приводів передбачені термічні запобіжники. Вони запобігають замикання і перекіс усієї конструкції. Якщо зустрічається кінцевий профіль і якась перешкода, а вал продовжує працювати, тоді розмотується полотно, пошкоджуються деталі конструкції. Фахівці радять встановлювати систему з «розумним» блоком. Він регулює граничний момент обертання.

Систему можна укомплектувати порожнистої гумовою трубкою і датчиком. Такий пристрій зупинить привід навіть при легкому торканні з перешкодою. Щоб заздалегідь виявити перешкоду, використовують фотоелементи. Їх монтують у проріз або перед ним.



Щоб задати команду блоку, використовується пульт. Він може бути сучасним пристроєм, оснащеним маленькими датчиками, чинними на відстані 50 м. В одного блоку може бути необмежена кількість пультів. Резервне управління встановлюється зсередини на паркан або стінку гаража. Зовні монтується вимикач з кодовими кнопками або ключем. Можна через пульт управляти рулонними гаражними воротами і всіма рулонними полотнами, встановленими на дачній ділянці.

Варіанти монтажу

Фахівці радять встановлювати рулонні полотна 3 способами:

  • накладними;
  • притолочным;
  • вбудовування в стінку.
  • Всі способи відрізняються між собою результатом і трудомісткістю. Перший метод найпростіший. У цьому випадку вал кріпиться над отвором до стіни, а з боків монтуються напрямні. Зовнішній монтаж застосовується, якщо приміщення обладнане рольставнями, що підтримують цілісність малюнка фасаду.

    Монтаж рулонних воріт можливе кількома способами

    Внутрішнє монтування вважається більш універсальним методом. Воно не вимагає застосування додаткових елементів. При цьому деталі полотна захищені від опадів. При притолочном способі вал кріпиться зверху отвору. Короб не виступає за стіни.

    При необхідності його приховують під обшивальних матеріалом. Така методика монтажу застосовується, якщо висота полотна перевищує 2 400 мм. Монтаж конструкції в стіну — трудомісткий спосіб, який застосовується рідко, так як у короби великі параметри перерізу.

    Щоб застосувати такий метод, потрібно про це задуматися ще на стадії будівництва гаража. Над отвором облаштовується ніша для короба, потім вона закладається цеглиною, зашивається вагонкою. В процесі опускання полотно легко виїжджає.

    Монтаж конструкції

    Щоб змонтувати ролетне полотно, необхідно на одному фундаменті встановити стовби. Їх сильно не поглиблюють, а тільки добре армують. Стійки зверху з’єднують перемичкою або сталевий балкою. Над полотном облаштовується дах для захисту від опадів. Щоб автоматизувати конструкцію, встановлюється осьової або внутривальный привід.

    Монтаж полотна починається зі збірки П-образного каркаса. Робота виконується на підлозі. Верхня частина каркаса оснащена коробом з валом, а бічні частини — шинами. Готовий портал кріпиться до стін гаража. Потім полотно намотується на вал.

    При проведенні монтажних робіт враховується стійкість конструкції до вітрових навантажень. Цей параметр вважається важливим, тому його враховують при складанні ролетного полотна. Якщо система оснащена приводом, тоді замку для воріт не потрібно. Привід дозволяє підняти полотно на 7 см від землі.

    Щоб підвищити стійкість до злому, можна встановити замок або профіль з ригелями і циліндром. Якщо встановлені ворота з пружинами і без електричного приводу, тоді замок монтується в обов’язковому порядку.

    Як буде працювати привід, якщо немає електрики? В цьому випадку привід блокує вал, ворота не відкриваються. Може вийти з ладу силовий агрегат або трансмісія. Для відкриття полотна, оснащеного пружинами, використовується аварійний розчіплювач. Він управляється зсередини за допомогою тяги, а зовні — за допомогою ключів.

    Така система представлена у вигляді нейтральній передачі, відключає мотор від вала, що піднімає полотно руками. Ворота без пружин електроприводом оснащуються з можливістю обертання коміром. У такому випадку передбачається внутрішня установка короба. Ворота відкриваються вручну тільки з боку гаража. Для таких конструкцій потрібно спорудити двері або хвіртку, що сполучає гараж з будинком. Інший спосіб — монтаж петлі під комірець.

    Висновок по темі

    З урахуванням розташування короби ламелі звертаються до вулиці опуклою або увігнутою поверхнею. Для фарбування алюмінієвих профілів використовуються полімерні склади, стійкі до впливу вологи, механічних пошкоджень, ультрафіолету. Поверхня ламелей може бути рельєфною, гладкою.

    Якщо використовуються легкі профілі, тоді полотно буде важити 4,7 кг. Якщо конструкція оснащується екструдованими профілями, маса воріт досягається 7 кг і вище. Рідко вага ролетних воріт перевищує 80 кг. Але падаюча конструкція може травмувати людину або пошкодити транспортний засіб. Тому розглянуту систему необхідно укомплектувати гальмівним механізмом.

    Профілі для конструкції бувають роллформинговыми і экструированными. Ролетні моделі відкриваються-закриваються повільно. При цьому такі цикли можна повторювати кілька разів поспіль. Рулонні ворота використовуються тільки для виїзду — в’їзду транспорту.

    Виносну систему управління, укомплектовану приводом, який виявляє перешкоду, рекомендується доповнити шнуровим розчіплювачем. Він дозволить швидко відкрити конструкцію вручну, якщо відключили світло, або зламався привід. Рішення про автоматизацію приймається на етапі проектування воріт.

    Фахівці радять віддати перевагу мотору, у якого передбачений крутний момент з запасом. Виняток — пристрій з функцією виявлення перешкод, який повинен відповідати вазі конструкції. Практика показує, що у 8 з 10 випадків ламається блок управління, і тільки в 2 випадках — силовий агрегат або редуктор, тому фахівці рекомендують монтувати зовнішній блок управління з чутливим краєм ролетних воріт.

    dovidkam.com

    Рулонные ворота для гаража и забора своими руками

    Вы находитесь:  Главная > Забор > Ворота >

    Существует множество различных конструкций калиток: секционные, распашные, подъемные. Рулонные ворота с электроприводом или рольставни идеально подойдут для гаража и закрытия двора от посторонних глаз.

    Особенности

    Рулонные, они же рольворота или ролловые ворота – это уникальная запорная конструкция, которая позволяет закрыть помещение без каких-либо стыков. Полотно в такой конструкции сворачивается в рулон, откуда и пошло название этого вида ставней. Они очень удобны в использовании на участках маленькой площади, т. к. не требует наличия отдельного места для диаметра распаха.

    Фото — принцип работы

    Преимущества рулонных ворот:

    1. Рольставни отлично закрывают помещение или двор из-за полного отсутствия каких-либо швов или щелей;
    2. Они красиво смотрятся. Как правило, стальные варианты или полотна из ПВХ можно окрашивать в любые цвета, они могут иметь фактуру или другие украшения;
    3. Они долговечны. Модели Hörmann Decotherm classic и Rollmatic могут прослужить до 50 лет;
    4. Обеспечивают быстрое открытие и закрытие дверей. Высокоскоростные ворота пользуются большой популярностью у автолюбителей.
    Фото — дизайн рулонов

    Недостатки:

    1. Они не так просты в самостоятельной разработке, как распашные или откатные. Для их создания требуется не только тщательно продумать конструкцию, но и точно рассчитать шину и высоту полотна;
    2. Они характеризуются высокой теплоотдачей. Если обычные подъемные или поворотные можно утеплить при помощи минеральной ваты или пенопласта, рулонные не утепляются;
    3. Несмотря на внешнюю надежность, пластиковые ставни поддаются взлому. Они не нагружены и не защищены от внешнего воздействия ребрами стойкости. Из-за этого при сильном ударе их легко можно проломить;
    4. Противопожарные встроенные рулонные гаражные ворота для забора или помещения забирают примерно 5–7 сантиметров полезного пространства.
    Фото — заборные рулонные решетки

    Конструкция

    Ворота разделяются на две части: видимая и невидимая. Видимая – это ламели или полотно, оно делится на несколько секций. Такие жалюзи заворачиваются в защитный короб, процесс закрытия контролирует электрический привод. Он относится к невидимой части ворот.

    Фото — конструкция

    Автоматические или скоростные рулонные гаражные ворота могут быть изготовлены из:

    1. Пустотелых ламелей. Они изготавливаются из ПВХ, стали или других материалов. Представляют собой полотна с внутренними ребрами жесткости;
    2. Смотровых полотен. Этот профиль имеет перфорации, в которых сохраняется воздух. Они состоят из двух панелей, внутри которых есть ребра жесткости и пространство для воздуха. Могут быть как пластиковые, так и алюминиевые;
    3. Профильные. Эти роллетные стальные полотна являются упрочненной версией перфорированных. Их производят из двух полотен, толщиной в полмиллиметра каждое. Между отдельными частями панели установлены ребра жесткости, которые обеспечивают прочность полотен.

    Также конструктивно въездные рулонные ворота могут быть механические (которые открываются и закрываются своими руками) и автоматические. Каждая схема управления имеет свои достоинства и недостатки. При ручном контроле нет зависимости от электричества или работы привода, но в то же время, автоматика более удобна в повседневном применении.

    Фото — автоматические ставни

    Но, при этом, внутренняя конструкция системы практически не отличается независимо от рода управления. Секционные роллеты накручиваются на призматический вал. Ширина сторон призмы зависит от размера ламелей. Вал установлен на консольные рельсы или каретки. Для защиты полотен от изнашивания устанавливается специальная конструкция, при которой вал во время раскручивания немного смешается в бок.

    Видео: ремонт внутренних ворот

    Монтаж

    Промышленные и бытовые рулонные ворота могут быть установлены следующими способами:

    1. Потолочным;
    2. Встраиваемым;
    3. Настенным.

    Рассмотрим, как производится установка всеми вариантами.

    1. Накладной самый простой и быстрый. Наша инструкция подразумевает монтаж уже готовых систем (например, от Hormann или Alutech – Алютех). На одной из стен устанавливается призматический вал;
    2. По двум сторонам от призмы монтируются направляющие, по которым и будут двигаться металлические секционные ворота;
    3. Поверх направляющих устанавливаются ролики;
    4. На вал накручивается полотно необходимого размера (ширина должна соответствовать размеру дверного проема). Размеры решетки могут немного превышать размеры гаража или забора, но ни в коем случае не могут быть меньше;
    5. Нужно отметить, что если используется конструкция ворот с калиткой, то необходимо установить между дверью и стеной с валом дополнительную балку. Тогда ширина полотна отмеряется до этой балки;
    6. После намотки вал подключается к рычагу или приводу.

    Так чаще всего монтируются уличные рулонные ворота с калиткой, утепленные варианты для дачи или гаража устанавливаются на потолок. При этом, нужно отметить, что встраиваемые монтируются по той же технологии, но со штробированием стены и монтажом вала внутрь проема.

    Фото — гаражные потолочные

    Для монтажа на потолок потребуются специальные комплектующие: консоли и подвески. Здесь установка принципиально не отличается от накладного способа:

    1. На потолок монтируется призматический вал, от него с двух сторон (соответственно, по обеим стенам) опускаются направляющие;
    2. На них крепятся ролики, вал дополнительно упрочняется подвесками или консольными балками. После этого можно начинать намотку ставней;
    3. После окончания установки секционной решетки, вал подсоединяется к рычагу или приводу.

    Обзор цен

    Рассмотрим, где можно купить рулонные эконом-ворота от Doorhan (Дорхан) размером в 3000х2500, и какова их цена в разных городах:

    Город Стоимость, евро Город Стоимость, евро
    Алматы 445 Брянск 430
    Воронеж 435 Екатеринбург 445
    Ижевск 430 Казань 445
    Киев 450 Краснодар 435
    Курск 430 Липецк 430
    Минск 450 Москва 450
    Нижний Новгород 445 Новосибирск 435
    Омск 430 Санкт-Петербург (СПб) 445
    Ростов-на-Дону 430 Рязань 430
    Самара 430 Саратов 435
    Тольятти 435 Тула 430

    Если продажа производится напрямую от производителя (со склада), то цена ворот будет на порядок ниже. Ремонт рулонных ворот производится зачастую специалистами, т. к. при поломке одной панели потребуется замена как минимум двух соседних.

    24 Сентябрь 2015       Автор: Владимир Бакаев


    Похожие материалы:

    www.proprofnastil.ru

    Ролетні ворота для гаража: вибір і установка

    Зміст статті

    • 1 Особливості і переваги конструкції
      • 1.1 Де підійде дана конструкція
    • 2 Принцип роботи системи
    • 3 Установка
      • 3.1 Як підготуватися до монтажу
      • 3.2 Монтаж конструкції
    • 4 Висновок

    Гаражні ролетні ворота

    Гаражні ролетні ворота іноді можу повністю вирішити питання постановки автомобіля. Хоча вони і не підійдуть у багато гаражі, просто у них досить низька безпека. Але в той же час гаражні ролетні ворота досить комфортні в застосуванні і їх з успіхом можна ставити в гаражах приватних будинків.

    Сьогодні ми розглянемо ролетні ворота для гаража, ви дізнаєтеся, наскільки вони підійдуть саме вам і на що треба звернути увагу при виборі. Також буде розглянуто питання монтажу. А на відео ви зможете переглянути окремі моменти установки.

    Особливості та переваги конструкції

    Ролетні ворота для гаража в порівнянні з іншими конструкціями займають гідне місце на ринку продажів, багато споживачі бажають придбати їх, адже вони довговічні, практичні та оригінальні.

    Отже:

    • Крім того, такі конструкції виглядають вельми привабливо і витончено, а значить, у будь-якому випадку, вони прикрасять будь-яке приміщення, в тому числі і гараж. Часто багато господарі вибирають рольові ворота з тієї причини, що вони відрізняються простим монтажем, чого не можна сказати про багатьох інших конструкціях.
    • Але даний варіант має і свої недоліки. Наприклад, ви не зможете зробити доброго утеплення і тому витрата енергоносіїв буде великим.

    Увага: Не слід забувати, що у верхній частині розташовується короб для ролет і це істотно знизить висоту в’їзду.

    • Зате ціна біля воріт досить приваблива і вона нижче секційних.
    • Установку теж можна віднести до переваг, вона не складна і не потребує великих витрат. Гаражні ролетні ворота цілком можна встановити своїми руками.
    • Так само до переваг можна віднести легкість транспортування. Комплект займає мало місця. У даному асортименті великий вибір з питань дизайну. Причому, ви можете дати розміри і вам зроблять саме під ваш отвір.

    Де підійде дана конструкція

    Гаражні ролетні ворота не підійдуть для будь-якого будови, давайте подивимося, де вони будуть оптимальними для встановлення.

    Отже:

    • Часто отвір в стіні того або іншого приміщення не дозволяє використовувати ті чи інші ворота, тому доводиться замислюватися про купівлю ролетних конструкцій, насправді, це правильне рішення. Адже такі ворота не тільки прикрасять приміщення, але і будуть служити довгі роки, це важливо для кожного господаря.
    • Така конструкція підійде до нестандартних прорізів.
    • Також буде доречно їх встановити в місцях, де площа перед воротами не дозволяє мати орні конструкцію.
    • Також якщо гараж не високий і у вас немає місця в верхній частині для укладання панелей секційних воріт.

    Увага: При виборі відразу продумайте розміщення верхнього короба, де будуть зберігатися ролети. Чим вище гараж, тим обсяг короби буде більше. Перед покупкою повинна бути вивчена інструкція до обраної моделі, і цей пункт там обов’язково є.

    Принцип роботи системи

    Якщо говорити про принцип роботи воріт даного типу, то він схожий на принцип ролетного механізму. Крім того, схожі і їх конструкції, такі ворота оснащені валом, воротним полотном і вертикальними напрямними, ці елементи забезпечують безпеку і надійність воріт.

    Схема пристрою ролетних воріт

    • Їх відкривання і закривання відбувається як механічним, так і автоматичним приводом, так що ви обов’язково зможете оцінити це.
    • Якщо вас цікавить механізм такої конструкції, то знайте, що він такий же. При відкриванні воріт полотно намотується на вал, який знаходиться в коробці, але як тільки відбувається зворотне дію, то вал починає розмотувати полотно, внаслідок чого закривається отвір в стіні.
    • Як правило, такі конструкції прийнято встановлювати або у гаражах, або в нежитлових приміщеннях, крім того, у продажу є і варіанти з теплоізоляцією, тому можна вибрати їх, якщо є бажання.
    • Взагалі, рулонні ворота, порівнюючи з іншими конструкціями, встановлюються з спеціальних комплектуючих, виконати збирання таких воріт самостійно не вийде, а значить, ви можете навіть не намагатися цього робити.
    • Якщо роботу буде виконувати професіонал, то він зможе зібрати ворота без особливих проблем, легко, швидко і якісно, так що самі вирішуйте, як варто вчинити вам.

    Увага: При виборі даного типу воріт особливу увагу треба приділити потужності підйомного механізму. Його величина має бути, як мінімум, на 15% вище від необхідної, інакше вони довго не прослужать.

    Установка

    Рольові ворота для гаража встановити не так складно, але і тут є своя послідовність і особливості, які треба дотримуватися. Давайте розглянемо більш детально весь процес установки і постараємося нічого не упустити.

    Як підготуватися до монтажу

    Перш, ніж виконувати монтаж такої конструкції, обов’язково потрібно приготувати відповідні інструменти і матеріали, адже в іншому випадку нічого не вийде. Насправді, ті інструменти, які необхідні для даної роботи, є побутовими, а значить, ви зможете придбати в будь-якому магазині або ж попросити у сусідів.

    Увага: Не забувайте про якісну підготовку обрамлення прорізу, адже тільки так можна забезпечити правильний і якісний монтаж воріт даного типу з найменшими витратами, обов’язково враховуйте це.

    Отже:

    • Потрібно пам’ятати про те, що поверхня отвору у всіх випадках повинна залишатися ідеально рівною, тільки так конструкція зможе грамотно прилягати до отвору, а адже це найголовніше умова.
    • Якщо периметр отвору не рівний, його треба буде обштукатурити. Інакше будуть перекоси по периметру і це призведе до заклинювання ролет в пазах.
    • Якщо ви не впевнені, що зможете своїми силами виконати підготовчі роботи, то, звичайно, потрібно звернутися за допомогою до фахівців.
    • Скориставшись будівельним рівнем, обов’язково потрібно перевірити відхилення робочої поверхні від вертикалі і горизонталі.

    Увага: Ви повинні в обов’язковому порядку перевірити, чи всі складові воріт такого типу у вас є. Це короб з електроприводом, полотно з ламелей, направляючі, коробка з дрібними комплектуючими.

    Монтаж конструкції

    Як тільки перевірка комплекту буде проведена, потрібно приступати до монтажу, в першу чергу, потрібно намітити отвори на направляючих, адже це найважливіша умова, не забувайте, що центри отворів повинні бути розташовані по центру пазів направляючої.

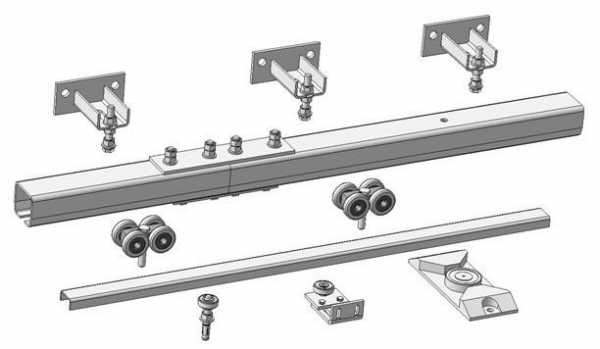

    Схема складових для установки

    • У тих місцях, які вами будуть намічені, треба просвердлити отвори, діаметр яких буде становити 8 мм; залишається лише поміняти свердло на свердло, діаметр якого буде 12-14 мм. Для цього застосовуємо перфоратор і дюбелі.

    Увага: Не варто застосовувати дюбелі з комплектів — вони не дадуть потрібної жорсткості. Слід взяти окремо пластик і до нього саморізи з діаметром на пару мм більше перерізу отвори пластику.

    • Тепер можна сміливо переходити до коробку, для цього потрібно зняти передню кришку короба, викручуючи саморізи, і потягнути руками передню кришку на себе. На задній кришці короби потрібно буде намітити по три отвори по обидві бокові сторони, це робиться для того, щоб в майбутньому забезпечити надійне кріплення до стіни.
    • Каркас потрібно прикласти до отвору, простягаючи через отвори шнури живлення, призначені для електропривода. Каркас потрібно прикласти до робочої поверхні, точно переконуючись, що він дійсно надійно і якісно прилягає до ній строго вертикально, тому обов’язково потрібно використовувати будівельний рівень.
    • Для регулювання треба застосовувати прокладки. Цілком підійде і дерево. Не можна допускати перекосів.
    • Скориставшись шуруповертом та саморізами, ви повинні закріпити напрямні і короб на обрамлення прорізу, залишається перевірити горизонтальність електроприводу, знову ж таки, для цих випадків ідеально підходить будівельний рівень.

    Робимо жорстке кріплення направляючих

    • Як тільки ви станете розпаковувати полотно, ригелі потрібно буде вставити у верхній профіль полотна. Кільця, в свою чергу, потрібно звести до упору, зафіксувавши тим самим положення кілець саморізами, не забувайте, що свердлити вал заборонено, так що не зробите таку помилку.

    Кріплення короба

    • Тепер починайте закручувати саморіз в радіальний отвір ригенального кільця, робиться це до самого упору, обов’язково пам’ятайте про це, також не забувайте, що не можна просвердлити електропривод, адже це так важливо.
    • Залишається підключити вимикач для електроприводу, але пам’ятайте про техніку безпеки, крім того, потрібно скористатися і набором індивідуального захисту, щоб уникнути проблем.
    • Щоб правильно відрегулювати кінцеві вимикачі, потрібно скористатися або пластиковим або металевим шестигранником, він поставляється в комплекті.
    • Після того, як робота буде виконана, і ви точно знаєте, що все зробили правильно, потрібно закріпити капелюшки гвинтів заглушками, пам’ятайте, що робиться це для підвищення захисних властивостей конструкції в цілому, а значить, не варто нехтувати цим важливим правилом ніколи.

    В самому кінці потрібно видалити захисну плівку з полотна, якщо є забруднені ділянки, то вони повинні бути ефективно очищені, ви повинні розуміти це.

    Висновок

    Тепер ви знаєте, що нічого складного в цьому виді монтажних робіт немає, а значить, якщо є бажання, то і результат зможе задовольнити, намагайтеся виконувати якісно кожну дію. Ролети гаражні ворота слід утримувати належним чином, змащення напрямних продовжить термін їх експлуатації.

    dovidkam.com

    Гаражні ворота рольставні своїми руками

    Гаражні ролети – самий компактний представник підьомний воріт, полотно якого виготовлено у вигляді рулону. Рулон являє собою скріплені за допомогою шарнірів металеві ламелі шириною до 150 див. Єдиний істотний недолік такого варіанту облаштування гаража – дорога ціна, тому встановити гаражні ворота рольставні своїми руками намагається майже кожен автолюбитель, для якого вартість професійного монтажу є відчутним потрясінням сімейного бюджету.

    Вибір гаражних рольставен

    Відмінні експлуатаційні та якісні характеристики конструкції – довговічність, зламостійкість, зносостійкість, стійкість до корозії доповнюються основною перевагою рольставен – красивим зовнішнім виглядом воріт. В залежності від індивідуальних умов експлуатації, автоматичні ворота, рольставні можна полегшити, використовуючи автоматичні напрямні, або надати додаткову міцність, заповнивши металеві ламелі спеціальної поліуретановою піною.

    Фахівці при виборі конструкцій рекомендують врахувати переваги та недоліки гаражних воріт, рольставні є не тільки функціональним, але і примхливим заповненням отвору, особливо взимку. До недоліків в процесі експлуатації відноситься проблема обмерзання стулок, що призводить до неправильної роботи механізму. Хоча, на тлі проблем з експлуатацією взимку розпашних воріт, коли автолюбителю доводиться звикнути до лопати і регулярно звільняти майданчик перед гаражем від снігу, при виборі рольставен досить постукати у двері і відкрити вручну.

    Співвідношення зручні гаражні ворота рольставні ціна виробів є єдиним істотним аргументом «проти» функціональних конструкцій. Вартість квадратного метра стандартного сталевого зразка складе більше $120, хоча зручність експлуатації цілком виправдовує одноразові витрати. Однак не обов’язково вибирати дорогі моделі – можна варіювати ціну в залежності від виробника, матеріалу (алюміній — дешевше, сталь — дорожче), величини отвору і колірної гами: сталеві рольставні білого кольору дешевше, цікаві і яскраві забарвлення дорожче. Тому практичному автолюбителю вдасться заощадити, оптимально підібравши параметри воріт.

    Обмеження по застосуванню – те, на що слід звернути увагу до придбання рольставен. Небажана експлуатація такого типу воріт в неопалюваних гаражах, так як полотно містить значну кількість зазорів. Рекомендовані варіанти монтажу – встановити рольставні ворота всередині опалювального приміщення та облаштувати, наприклад, окремі бокси для автомобілів, з вулиці, утеплений гараж або зсередини на стандартні ворота. Крім того, необхідно визначити потрібний вид рольставен в залежності від швидкості відкривання: звичайні, швидкісні.

    Конструктивні особливості

    По конструкції всі рольставні схожі: гнучке ролетне полотно, вал, захисний короб, бічні кришки, напрямні. Ламелі ролетного полотна виготовляють зі сталі, алюмінію та пластику, але останній матеріал визнано небажаним для облаштування гаража. Основним конструктивним елементом рольставен є профіль, від якого залежить функціональність воріт. В залежності від способу виробництва, розрізняють два види профілів:

    1. Ролетні роликової прокатки зі сталевої або алюмінієвої смуги, які виробляються в заводських умовах шляхом згинання в валках. Відмітна особливість воріт з таким профілем – невелика вага, висока міцність, а також додаткову тепло – і шумоізоляція при заповненні профілю піною.
    2. Екструдовані ролетні виготовляються шляхом продавлювання алюмінію через екструзійну головку. Такі ворота відрізняються підвищеною міцністю, за рахунок наявності ребра жорсткості і великої товщини стінок.

    Вирішили замовити ролетне полотно? – правильно підберіть гаражні ворота, рольставні і розміри виробів. Оптимальний варіант – стандартні комплекти з полотном із сталевих профілів для висоти/ширини отвору, відповідно, в межах 2 200/ 1 700 мм. Вироби нестандартних розмірів під замовлення» будуть коштувати дорожче.

    Ручні або автоматичні рольставні?

    Зручні автоматичні рольставні – найкраще рішення для облаштування гаража при виборі блоків управління, пультів ДУ, електроприводів та іншого додаткового оснащення. Відомі виробники систем автоматизації рольставен – Somfy, Euromatic, Simplex. Ручний привід – бюджетне рішення, при виборі якого автолюбителю доведеться погодитися з важким процесом управління воротами. Крім того, механічне управління визнано небажаним із-за значної ваги рулонних воріт.

    Оптимальний варіант – підібрати управління за найбільш підходящою ціною: електропривод, кривошипно-шатунний механізм, тягова стрічка. Перевага електроприводів полягає в можливості управляти декількома полотнами. Для габаритних і важких віконниць підійде перевірений варіант управління – зовнішній електропривод. Тим, хто планує максимально комфортно облаштувати гараж, необхідно передбачити витрати на логістичні автоматизовані системи управління: дистанційного, групового.

    Типи установки

    Установка воріт – відповідальний етап, від якого залежить і безперебійне функціонування конструкції і зовнішній вигляд отвору і складність робіт. Найпростіший варіант по складності, який підійде новачкам у будівництві – накладний монтаж. Придбали готовий комплект, шанували інструкцію і не знаєте як встановити гаражні ворота рольставні своїми руками? – виберіть тип встановлення:

    1. Накладний монтаж: зовнішній, внутрішній.
    2. Вбудований монтаж: зовнішній, внутрішній.
    3. Комбінований монтаж: коробом назовні, всередину.

    Правильно підібраний тип установки – 50% успіху монтажу воріт. Варіант установки залежить від особливостей отвору, технічних особливостей об’єкта (несуча здатність стін, конструктивні особливості гаража, проектні рішення), складності монтажу своїми руками, кваліфікації «майстра», індивідуальних уподобань.

    Головне при виборі типу установки – дотримуватися допуски по габаритним розмірам, оцінити навантаження на механізм і передбачити складність монтажу, відповідну досвіду автолюбителя в будівельній галузі. У разі, якщо реконструкція фасаду не планується і будівництво гаража завершено, оптимальним типом установки визнаний накладної короб. Вбудований монтаж дозволить гармонійно вписати конструкцію у екстер’єр котеджу, однак такий тип установки пов’язаний з попередньою підготовкою отвору, «невидимим» кріпленням захисного короба усередині стіни та оздоблювальними роботами.

    Етапи монтажу

    Найпопулярніший варіант монтажу – установка рольставен з ручним приводом за спрощеною схемою. Головне при виконанні робіт дотримуватись проектні рішення і забезпечити відповідність кріплення розрахунковим навантаженням. Тому особливості монтажу рольставні в кожному конкретному випадку визначаються індивідуально, однак для якісної установки воріт необхідно правильно розрахувати кріпильні елементи і дотримуватися послідовність робіт по спрощеній схемі:

    1. Перевірити комплектність воріт. Обов’язковими складовими системи є привід, механізм управління, захисний короб, направляючі, захисне полотно, барабан. Крім того, на підготовчому етапі рекомендується перевірити поверхню стіни на наявність нерівностей і дефектів. Нерівну геометрію отвору і значні перепади поверхні необхідно вирівняти стіни так, щоб напрямні прилягали щільно, паралельно один одному і вертикально за рівнем.
    2. Підготувати отвори на напрямних під кріплення кроком 40-50 см: розставити мітки, виконати наскрізні отвори свердлом, розсвердлити з зовнішньої сторони планки.
    3. Вирівняти конструкцію воріт за рівнем: горизонталь, вертикаль. Спочатку необхідно виставити рольставні, виконати розмітку на стіні під кріплення і місце свердління отвори для приводу, використовуючи олівець. Потім розмітити 2 смуги по краю короби.
    4. Розрахувати отвір для приводу по краю короба, спроектувати розташування на стіні і виконати розмітку, орієнтуючись по 2-м смугах на виробі.
    5. Виконати буріння отворів в стіні під дюбелі для кріплення напрямних і приводу, використовуючи перфоратор.
    6. Встановити в стіні механізм управління за інструкцією виробника.
    7. Встановити рольставні, зібрати всі механізми в єдину конструкцію і зафіксувати ролетну систему.

    Останній етап монтажу – установка декоративних заглушок, комплектуючих, накладок і аксесуарів. Додатково рекомендується виконати фінішну обробку, яка виконує захисну функцію: гідроізоляція щілин, закладення швів, захист від корозії елементів кріплення в місцях свердління. Дотримання послідовності робіт за спрощеною схемою забезпечить тривалий термін служби рольставен без додаткових витрат на ремонт.

    Радимо переглянути

    vbud.in.ua
