Содержание
1. Зачем нужен гидроаккумулятор (гидробак)
2. Какое давление в гидроаккумуляторе
3. Какой гидроаккумулятор лучше выбрать для дома
4. Мембрана для гидроаккумулятора
5. Гидроаккумулятор схема подключения
6. Гидроаккумулятор для систем водоснабжения. Преимущества
1. Гидроаккумуляторы Джилекс используются с целью регулирования давления воды в частном или многоквартирном домах.
Чтобы мыться под комфортным и равномерным потоком воды, а не под скудной струйкой, а также, чтобы вся техника, подключенная к системе водоснабжения — стиральная и посудомоечная машинки, системы полива, джакузи — смогли адекватно функционировать, гидробак возьмет на себя регулировку постоянного и равномерного напора воды без перепадов.
2. Номинальное давление воздуха в гидроаккумуляторе должно быть на 0,2 — 0,3 бар меньше давления включения насоса. При большем давлении необходимо стравить воздух. При меньшем давлении воздух следует подкачать обычным автомобильным насосом через воздушный клапан -ниппель.
3. При выборе гидробака необходимо определиться, где и как он будет установлен и какой планируется расход воды.

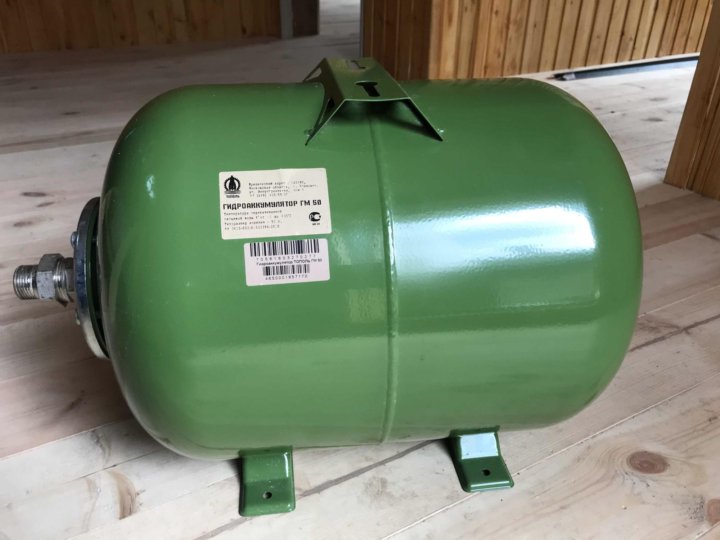

Гидроаккумулятор Джилекс горизонтальный имеет крепеж на корпусе и может монтироваться на стену, экономя пространство, или устанавливаться на ровную поверхность. Отверстие для подачи воды и клапан воздушной камеры располагаются сбоку гидробака.

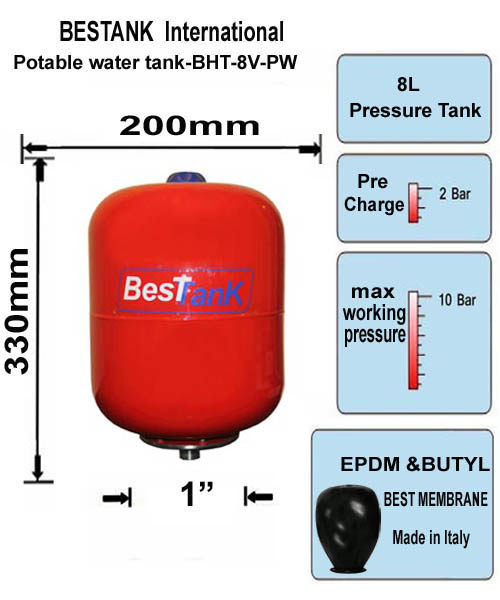

Вертикальный гидроаккумулятор Джилекс устанавливается на пол или ровную поверхность при помощи устойчивых стальных опор. Воздушная камера располагается в верхней части гидробака, что делает ликвидацию скапливающегося воздуха проще. Гидроаккумуляторы 10 литров и менее, не имеют опор и устанавливаются непосредственно в систему водоснабжения.
Гидроаккумулятор 100 / ВП 200 подойдет в случае, если в помещении установлена канализация, водопровод и планируется большой расход воды.
Для квартир, небольших помещений или при маленьком расходе воды выбирайте гидроаккумулятор 50 / ГП 35 / ГН 24 / ВП 10
Если вы любите точность и определенность, то можете воспользоваться формулой расчета объема гидроаккумулятора.
4. Мембрана для гидроаккумулятора Джилекс, в которую поступает и хранится вода, изготавливается из бутила. Это очень эластичный, долговечный и воздухонепроницаемый материал, который предохраняет воду от развития бактерий, исключает соприкосновение воды со стенками бака, гарантируя ее первозданную чистоту и безопасность.
Чтобы проверить мембрану в гидроаккумуляторе на целостность снимите пластиковый колпачок с ниппеля и нажмите на него. Слышите шипение воздуха — мембрана для гидроаккумулятора в порядке. При нажатии выходит воздух с водой — необходима замена мембраны.
5. Установка гидробака производится таким образом, чтобы имелся доступ к воздушному клапану и запорной арматуре.
Подключение должно производиться в отапливаемом помещении, после промывания системы водоснабжения.
6. + Гидроаккумулятор Джилекс обеспечивает нормальное давление воды в водопроводе. Без него давление изменялось бы мгновенно, а с ним изменяется плавно, за счет изменения гидравлического объема путем растяжения-сжатия мембраны.
+ Наличие гидробака способствует предохранению дорогостоящего насоса для водоснабжения от включения всякий раз при открывании крана. Ведь ресурс работы насоса для воды ограничивается определенным количеством включений/выключений.
+ Гидроаккумулятор для водоснабжения гасит и компенсирует гидроудары в трубопроводе, подавая воду из гидробака плавно, без резких толчков, тем самым обеспечивая защиту трубопровода от последствий гидроударов.
+ Гидробак снабдит значительным запасом воды даже при отсутствии электроэнергии. Это особенно актуально, когда проходит опрессовка.
Гидроаккумулятор 50 литров с опорами VCF-50L
Гидроаккумулятор 50 литров с опорами VCF-50L
| Артикул | Емкость(л) | Размеры(мм) | Диаметр(мм) | Высота(мм) | Рабочее давление | Максимальная рабочая тем-ра | Присоединение |
|---|---|---|---|---|---|---|---|
| VCF-50L | 50 | 340*340*750 | 330 | 730 | 8bar | 60 | G1″ |
Гидроаккумулятор — бак для воды с эластичной мембраной, в одной части которого находится вода, в другой — сжатый воздух.
Предназначен для хранения некоторого количества воды, находящейся под давлением. Именно гидроаккумулятор обеспечивает давление в системе водоснабжения при выключенном насосе. Гидроаккумулятор состоит из:
- Корпуса
- Резиновой мембраны
- Фланца
- Ниппеля для закачивания и стравливания воздуха в полость B (6)
- Ниппеля для стравливания воздуха полость A (7)
Принцип действия гидроаккумулятора очень прост. Первоначально в полость B гидроаккумулятора закачивается сухой воздух, обычно под давлением 1,5 атм. Вода из магистрали через резьбовое соединение поступает в полость А, заполняя ее. Воздух в полости В сжимается, а давление повышается. Таким образом, в рабочем состоянии в гидроаккумуляторе всегда находится и воздух и вода, которые разделены между собой диафрагмой, выполненной из пищевой резины. Со временем давление воздуха в полости B может уменьшаться. При нормальной работе один раз в год надо проверить давление воздуха в гидроаккумуляторе при отсутствии воды в полости А.
Необходимо отметить, что гидроаккумулятор никогда полностью не заполняется водой. Реальный объем воды в нем зависит от многих параметров. Например, от первоначального давления воздуха в гидроаккумуляторе, верхнего и нижнего заданных порогов реле давления в системе, эластичности и геометрической формы диафрагмы, формы гидроаккумулятора. Для получения объема воды, выдаваемого гидроаккумулятором, можно воспользоваться следующей формулой:
Vга = Vo x α x β
где
Vга — выдаваемый гидроаккумулятором объем воды, литр
Vo — полный габаритный объем гидроаккумулятора, литр
α — коэффициент исходных данных
β — приведенный коэффициент эластичности мембраны.
Приведенный коэффициент эластичности мембраны b зависит от ее формы, материала мембраны, формы гидроаккумулятора и других параметров. Усредненно для расчетов индивидуальных систем водоснабжения его можно принять равным 0,8.
Таблица коэффициентов исходных данных α
Воспользовавшись выше приведенными таблицей и формулой, можно получить искомую величину объема воды, выдаваемого гидроаккумулятором. Например, при Po = 1,5 бар, Pmin = 2,0 бар и Pmax = 3,0 бар, гидроаккумулятор системы водоснабжения при габаритном объеме 24 литра, способен выдать:
Vга = Vo x α x β= 24 x 0,25 x 0,8 = 4,2 литра.
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Рекомендации по выбору и установке
Какой тип гидроаккумулятора выбрать?
Гидроаккумуляторы бывают вертикальные и горизонтальные.
Название полностью характеризует способ их установки. Какой из них выбрать, если габариты Вашего помещения позволяют использовать оба типа. Здесь мы рекомендовали бы обратить внимание на метод удаления скапливающегося воздуха внутри резиновой мембраны. Дело в том, что в системах водоснабжения в воде всегда находится растворенный воздух. Со временем при работе системы этот воздух выделяется из воды и скапливается в различных местах, образуя воздушные пробки. Одним из таких мест является полость А гидроаккумулятора. Для удаления этого воздуха, а также воздушных пробок, возникающих при монтаже и ремонте системы, в конструкции больших гидроаккумуляторов (100 и более литров) предусмотрен дополнительный ниппель, через который периодически стравливается скопившийся в системе воздух. При использовании вертикального гидроаккумулятора емкостью более 100 литров воздух скапливается в верхней части и может быть удален с помощью этого воздухоотделительного клапана.
При этом стравливать скопившийся воздух следует периодически раз в месяц. Гидроаккумуляторы маленьких объемов не оснащены воздухоотделительным ниппелем. Поэтому выбор их типа осуществляется исключительно удобностью компоновки в Вашем помещении. Удаление скопившегося в них воздуха осуществляется периодическим полным опораживанием. Для этого в схеме трубопровода можно предусмотреть дополнительный шаровой кран. Кроме того, удалить воздух из систем с небольшим гидроаккумулятором можно просто путем переодического (раз в неделю) отключения электропитания установки и стравливания скопившегося воздуха через кран умывальника или душа или другой точки водоразбора, наиболее близко расположенной к гидроаккумулятору. Однако для большей эффективности эту процедуру следует повторить несколько раз. То есть выключить электропитание насоса, открыть кран холодной воды, полностью слить воду, закрыть кран и включить электропитание насоса. И так два или три раза подряд. Как подобрать размер гидроаккумулятора?
Правильный подбор гидроаккумуляторов для систем индивидуального водоснабжения достаточно сложен.
Существует большое количество исходных данных, которые необходимо учитывать. Кроме традиционных душа и крана на кухне, современные дома могут быть оснащены ванной, биде, канализацией, стиральной машиной и другим оборудованием, для работы которого необходима вода. Помимо оборудования различным может быть количество людей, находящихся в доме. Это объективные факторы, но при выборе размеров гидроаккумулятора приходится учитывать еще и субъективные факторы. Например, сколько раз в час можно включать насос и заполнять гидроаккумулятор? Что случиться, если сразу несколько человек будут пользоваться водой? Что будет, если в это время работает стиральная машина?
Отметим, что до настоящего времени, по нашему мнению, никаких методик выбора размеров гидроаккумуляторов в России не было. Во-первых, потому что в России не было индивидуальных систем водоснабжения. Во-вторых, слишком разные требования у людей к таким системам. Мы предлагаем Вам методику подбора объема гидроаккумулятора, в основу которой положен международный метод расчета UNI 9182.
Начнем с того, что если у Вас в доме только кран для воды, душ и кран для полива, то ничего считать не надо. Вам нужна стандартная установка водоснабжения с гидроаккумулятором 24 литра. Смело покупайте ее. Она оптимальна в тех случаях, когда число постоянно проживающих людей в доме до четырех человек. Даже если Вам потребуется в перспективе увеличить число точек разбора воды, то можно будет просто купить отдельно и установить в любую точку системы водоснабжения еще один гидроаккумулятор объемом 24 литра.
Если у Вас дом без канализации, но с количеством точек разбора воды более трех, то в любых случаях Вам достаточно гидроаккумулятора объемом 50 литров.
Методика же расчета предназначена для индивидуальных домов, оснащенных канализацией (септиком), с ваннами и другим оборудованием, потребляющим значительное количество воды.
1. Определите суммарный коэффициент потребления воды Су. Для этого составьте перечень точек разбора в Вашем доме и укажите количество каждого вида оборудования.
2. Заполните таблицу 1. Ее вторая колонка представляет собой таблицу коэффициентов частоты использования каждого вида оборудования (Сx). В третьей колонке укажите количество устройств каждого вида оборудования в Вашем доме (n). В правой колонке таблицы умножьте значение Сх на n. Просуммируйте значения этой колонки. Вы получите суммарный коэффициент потребления воды Вашего дома.
3. В зависимости о
ГЛАВА 16: Аккумуляторы | Мощность и движение
Гидропневматические аккумуляторы
Гидроаккумуляторы
Аккумуляторы позволяют хранить полезные объемы практически несжимаемой гидравлической жидкости под давлением. Символы и упрощенные виды в разрезе на рис. 16-1 показывают несколько типов аккумуляторов, используемых в промышленности. Они не являются полными представлениями, но иллюстрируют общие принципы работы.
5-галлонный контейнер, полностью заполненный гидравлическим маслом при давлении 2000 фунтов на квадратный дюйм, выпустит только несколько кубических дюймов жидкости, прежде чем давление упадет до 0 фунтов на квадратный дюйм.
Если бы один и тот же контейнер был заполнен наполовину маслом, а наполовину газообразным азотом, он мог бы слить более 1 1/2 галлона жидкости, в то время как давление упало бы всего на 1000 фунтов на квадратный дюйм. В этом большое преимущество гидропневматических аккумуляторов.
Типы аккумуляторов
Без сепаратора : Некоторые оригинальные аккумуляторы представляли собой контейнеры высокого давления со смотровым стеклом, показывающим уровень жидкости. Они были примерно наполовину заполнены маслом и наполовину газообразным азотом, и между ними не было разделительного барьера. Перед остановкой насоса запорный клапан на выпускном отверстии аккумулятора был закрыт, чтобы предотвратить утечку жидкости и газа. Этот тип аккумулятора сегодня не используется в новых схемах, но многие из них все еще находятся в эксплуатации.
Газонаполненная камера : Многие аккумуляторы теперь используют резиновую камеру для разделения газа и жидкости. Тарельчатый клапан в выпускном отверстии предотвращает выдавливание баллона, когда насос выключен.
Первоначальная конструкция представляла собой ремонт днища, показанный слева на рис. 16-1. Он по-прежнему предлагается большинством производителей. Верхний вид ремонта справа теперь доступен и делает замену мочевого пузыря простой и быстрой.
Газонаполненный поршень : Газонаполненный поршневой аккумулятор имеет свободно плавающий поршень с уплотнениями для разделения жидкости и газа. Он работает и работает аналогично мочевому пузырю, но имеет некоторые преимущества в определенных приложениях. Поршневой газонаполненный аккумулятор может стоить в два раза дороже баллонного аккумулятора такого же размера.
Подпружиненный поршень : Подпружиненный поршневой аккумулятор идентичен газонаполненному, за исключением того, что пружина прижимает поршень к жидкости. Его главное преимущество в том, что нет утечки газа. Основным недостатком является то, что эта конструкция не подходит для высокого давления и большого объема.
Вес с нагрузкой : Все газонаполненные аккумуляторы теряют давление по мере сброса жидкости.
Это связано с тем, что газообразный азот был сжат поступающей жидкостью из насоса, и газ должен расширяться, чтобы вытолкнуть жидкость. Гидроаккумулятор на рис. 16-1 не теряет давление до тех пор, пока плунжер не достигнет нижнего предела. Таким образом, 100% жидкости используется при полном давлении в системе. Основным недостатком нагруженных аккумуляторов является их физический размер. Они занимают много места и очень тяжелые, если требуется большой объем. Они хорошо работают в центральных гидравлических системах, потому что обычно для них есть место в зоне силового агрегата. Однако центральные гидравлические системы теряют популярность, поэтому только на некоторых объектах используются гидроаккумуляторы. (Прокатные станы — это одно из приложений, где место для размещения больших предметов не является проблемой.) Обратите внимание, что часто для заполнения этих монстров требуется длительное время.
Мембранные аккумуляторы : Существуют также мембранные аккумуляторы с упругой или металлической диафрагмой.
Они используются там, где хранимый объем невелик.
Рис. 16-1. Виды поперечного сечения и символы для гидроаккумуляторов
Для чего используются аккумуляторы?
Для увеличения подачи насоса: Чаще всего аккумуляторы используются для увеличения подачи насоса. В некоторых контурах требуется большой объем потока в течение короткого времени, а затем в течение длительного периода используется небольшое количество жидкости или вообще не используется. Вообще говоря, когда половина или более машинного цикла не использует подачу насоса, приложение является вероятным кандидатом на схему аккумулятора.
Схема на рис. 16-2 использует несколько аккумуляторов для пополнения потока насоса, поскольку время задержки составляет 45 секунд из 57,5-секундного времени цикла. Насос постоянного объема этого контура на 22 галлона в минуту работает под давлением в течение большей части цикла, чтобы заполнить цилиндр и аккумуляторы.
Без аккумуляторов для этой схемы потребовался бы насос производительностью 100 галлонов в минуту, приводимый в движение двигателем мощностью 125 л.с. Первая стоимость меньшего насоса и мотора плюс аккумуляторы очень близка к стоимости более крупного насоса и мотора. Однако экономия энергии в течение срока службы машины делает изображенную схему гораздо более экономичной.
Одним из недостатков использования аккумуляторов для пополнения насоса является то, что контур должен работать при более высоком давлении, чем необходимо для выполнения работы. В схеме на рис. 16-2 для выполнения работы необходимо давление не менее 2000 фунтов на кв. дюйм. Это означает, что аккумуляторы должны быть заполнены до более высокого давления, чтобы они могли подавать дополнительную жидкость, не опускаясь ниже минимального давления. В этом контуре используется максимальное давление 3000 фунтов на квадратный дюйм, чтобы хранить достаточное количество жидкости для цикла цилиндра за отведенное время и при этом иметь достаточную силу для выполнения работы. Регулирование потока в контуре необходимо, чтобы цилиндр не вращался слишком быстро. Аккумулятор выбрасывает жидкость с любой скоростью, с которой линии могут работать, при любом падении давления, когда канал потока открыт.
В контуре на рис. 16-2 используется насос фиксированного объема и клапан разгрузки и сброса аккумулятора. Клапан нагнетает поток насоса в аккумуляторы, когда давление падает примерно на 15% ниже максимального установленного давления. При установленном давлении разгрузочный клапан открывается, и весь поток насоса перетекает в резервуар при перепаде давления от 25 до 50 фунтов на квадратный дюйм. Пока насос работает в обход, обратный клапан предотвращает разгрузку аккумуляторов в резервуар. Клапан сброса (представляющий собой запорный клапан с высоким передаточным числом) удерживается закрытым за счет давления холостого хода насоса до тех пор, пока насос не отключится.
Для поддержания давления. Еще одним распространенным применением аккумуляторов является поддержание давления в контуре при разгруженном насосе. Это особенно полезно при использовании насосов с фиксированным объемом в длительных циклах выдержки. Схема ламинирующего пресса на рис. 16-3 зажимает материал и удерживает его под нагрузкой от одной до пяти минут. Если бы насос протекал через предохранительный клапан под высоким давлением в течение этого промежутка времени, было бы выделено много тепла, что привело бы к потере энергии. С насосом с компенсацией давления потери энергии будут меньше, но система все равно может перегреться за короткое время.
Добавление аккумулятора, регулятора расхода и реле давления к контуру насоса с фиксированным объемом позволяет насосу разгружаться, когда давление равно или выше минимальной настройки реле давления. Если утечка через клапан или уплотнения цилиндра приводит к падению давления примерно на 5 %, реле давления переключает ходовой распределительный клапан, чтобы создать давление на конце крышки цилиндра и восстановить давление до максимального значения. Насос загружается только тогда, когда требуется жидкость. Эта схема будет непрерывно ламинировать детали и не требует теплообменника. Регулятор потока должен быть установлен на пониженную скорость, чтобы аккумулятор не сбрасывался слишком быстро, когда клапан управления направлением смещается для втягивания плиты. Поток для восполнения утечек незначителен и не требует высокой скорости.
Клапан сброса гидроаккумулятора, показанный на рис. 16-3, представляет собой обратный клапан с высоким передаточным числом, который удерживается в закрытом состоянии за счет низкого давления, когда насос не нагружен. Он открывается для сброса накопленной энергии при отключении насоса.
Для поглощения ударов: Быстроходные гидравлические контуры могут создавать скачки давления, вызывающие удары при резком прекращении потока. Аккумуляторы могут быть установлены в таких подверженных ударам контурах, чтобы уменьшить разрушительные скачки давления и расхода до приемлемого уровня или полностью устранить их. (Аккумуляторы могут справляться с другими проблемами, связанными с скачками давления, с некоторыми дополнительными клапанами для особых случаев.)
На рис. 16-4 показан аккумулятор, установленный для устранения скачков давления, вызванных внезапным блокированием потока. Заправка азотом в этой установке должна быть на 5-10 % выше рабочего давления. Это удерживает аккумулятор вне контура, за исключением случаев скачков давления. Аккумулятор баллонного типа работает здесь лучше всего из-за его быстрой реакции на изменения давления. (Будьте осторожны, применяя аккумуляторы к ударным ситуациям. Фактически можно усилить удар, вместо того, чтобы уменьшить или устранить его.)
Рис. 16-4. Использование аккумулятора для устранения ударов, вызванных внезапной остановкой потока В качестве аварийного источника питания: Некоторым машинам с гидравлическим приводом всегда может потребоваться остановка в открытом положении, чтобы не повредить продукт или оборудование. Когда из-за сбоя питания гидравлический насос отключается, а машина находится в каком-либо положении, кроме открытого, должен быть какой-то способ открыть ее. Резервный насос с приводом от двигателя мог бы заполнить счет, а в некоторых случаях может быть лучшим средством. Другой вариант — использовать аккумуляторы, которые заряжаются перед первым циклом и удерживаются в таком состоянии до тех пор, пока машина не выключится. Накопленная энергия готова к циклу машины в открытое положение в случае сбоя питания.
Схема, показанная на рис. 16-5, управляет шиберным затвором на бункере для отходов, который открывается гидравлически для заполнения перегрузочного грузовика. Цепь расположена в отдаленном районе, подверженном перебоям в подаче электроэнергии, поэтому она была разработана для автоматического закрытия ворот в случае отключения электроэнергии.
Рис. 16-5. Использование аккумулятора в качестве аварийного источника питания На принципиальной схеме показан цилиндр в состоянии покоя с работающим насосом. При запуске установки на соленоиды C и C2 на нормально открытых 2-ходовых распределителях подается питание. Они остаются под напряжением, пока работает насос. Первый поток насоса проходит через обратный клапан и заполняет аккумулятор жидкостью, достаточной для выдвижения цилиндра из любого открытого положения. Когда электричество доступно, ворота можно открывать и закрывать, чтобы сбрасывать отходы в ожидающий грузовик. Если грузовик заполняется и происходит сбой питания, насос останавливается, и все соленоиды обесточиваются. В этот момент аккумулятор подключается к концу крышки цилиндра, а жидкость в конце штока цилиндра имеет свободный путь к баку.
Обратите внимание на ручной слив, подключенный к линии между обратным клапаном и аккумулятором. Этот дренаж должен быть открыт перед работой с контуром. Табличка на машине предупреждает обслуживающий персонал о потенциальной опасности, если аккумулятор не слит. Аварийные источники питания являются единственным аккумуляторным контуром, который в большинстве случаев не может быть автоматически разряжен.
Меры предосторожности при работе с аккумулятором
- Всегда принимайте меры для слива аккумулятора при выключении.
(В конце этого раздела показано несколько способов автоматического слива аккумулятора. Кроме того, всегда есть старый запасной вариант — ручной слив.) Никогда не работайте с контуром с аккумулятором, пока не убедитесь, что давление в нем сброшено. - Убедитесь, что поток аккумулятора ограничен до разумного уровня во время работы, и отключите его, чтобы избежать повреждения машины или трубопровода. Аккумуляторы будут разряжать жидкость с любой скоростью, которую позволяет путь выходного потока. Такой высокий поток длится недолго, но ущерб, который он причиняет, наносится быстро.
- Всегда изолируйте насос от аккумулятора обратным клапаном, чтобы жидкость не могла обратно течь в насос. Без обратного клапана обратный поток гидроаккумулятора может отбросить насос назад и в некоторых случаях привести к выходу из строя.
- Проверяйте давление предварительной зарядки аккумулятора при установке и не реже одного раза в день в течение первой недели эксплуатации. Если за это время заметной потери давления не наблюдается, сделайте следующую проверку через неделю. Если все в порядке, после этого проводите плановую проверку каждые три-шесть месяцев. Всякий раз, когда предварительное давление в аккумуляторе падает ниже номинального, объем доступной жидкости уменьшается, и, наконец, цикл замедляется.
Один из способов проверить предварительную заправку гидроаккумулятора — выключить насос, позволить гидроаккумулятору слить все масло обратно в бак, а затем соединить элементы зарядного комплекта, рис. 16-6. Сначала снимите крышку газового клапана и установите манометр комплекта заправки, шланг и Т-образную рукоятку в сборе на газовый клапан. Затем поверните тройник, чтобы открыть клапан и считать манометрическое давление. Однако каждый раз, когда выполняется эта операция, есть вероятность, что клапан не сядет на место и начнется утечка газа.
Рис. 16-6. Зарядка аккумулятора или проверка его давления предварительной зарядки с помощью комплекта для зарядки Во избежание возможной утечки газа на Рис. 16-7 показаны два неинвазивных метода проверки предварительной зарядки. И то и другое быстро, просто и может быть выполнено практически в любое время без длительного перерыва в производстве. Любой из этих способов обеспечивает быструю и достаточно тщательную проверку без вторжения в какую-либо сантехнику. Они не на 100 % точны, но будут в пределах ± 5 % от показаний манометра — практически любой, кто их использует. Метод слева наименее точен, особенно при использовании заполненного глицерином манометра.
Метод «Только запуск насоса» слева показывает скачок давления после запуска насоса, а затем устойчивый подъем до установленного давления. Этот первый скачок представляет собой давление предварительной зарядки, а устойчивый подъем происходит во время сжатия газа в камере или за поршнем. Продолжительность времени между первым скачком давления и достижением давления в системе зависит от объема аккумулятора и производительности насоса.
Рис. 16-7. Две неинвазивные процедуры проверки давления предварительной зарядки аккумулятора Метод отключения насоса при полном давлении является самым простым и наиболее точным, особенно если клапан сброса гидроаккумулятора управляется вручную. Жидкость можно медленно сливать с помощью ручного сброса, поэтому манометр медленно достигает давления предварительной зарядки.
При использовании этого метода система должна находиться под давлением, а аккумулятор должен быть заряжен как минимум выше давления предварительной зарядки. При отключении системы открывается либо автоматический, либо ручной дренаж, и давление начинает падать. Поскольку манометр считывает давление масла, а единственная причина, по которой существует давление, — это захваченный газ над ним, давление упадет до точки, а затем внезапно упадет до нуля. Считайте давление, когда манометр внезапно упадет до нуля, чтобы определить предварительную заправку газом.
Этот метод является наиболее точным, но не таким точным, как показания манометра, поэтому используйте его для беглой проверки так часто, как это необходимо, чтобы увидеть, держится ли заряд газа.
Предварительное давление аккумулятора
Обычно газонаполненные аккумуляторы предварительно заряжаются примерно до 85 % минимального рабочего давления системы. Это гарантирует, что камера или поршень не сбрасывают всю жидкость во время каждого цикла. Если вся жидкость откачивается с высокой скоростью, баллоны могут застрять в тарельчатых клапанах, а поршни могут деформироваться, когда металл соприкасается с металлом.
В некоторых приложениях этот показатель 85% может быть низким, поскольку минимальное давление в системе низкое. В таком случае используйте гидроаккумулятор поршневого типа, поскольку поршень может перемещаться по стволу практически на любое расстояние без повреждений. Баллонный аккумулятор не следует использовать, если давление предварительной зарядки составляет менее половины максимального давления. Это позволяет избежать настолько сильного сжатия мочевого пузыря, что трение о самом себе приводит к образованию в нем отверстий.
Применение аккумуляторов
Многие приложения могут использовать аккумуляторы любого типа с одинаково удовлетворительными результатами. Однако бывают случаи, когда один конкретный стиль более чувствителен или предлагает более длительный срок службы. Как упоминалось в предыдущем разделе, величина давления предварительной зарядки является одной из причин выбора баллонного или поршневого аккумулятора.
Аккумуляторы с грузом медленно реагируют на повышение давления, поэтому они плохо работают в качестве амортизаторов. Гидроаккумуляторы снижают, но не останавливают скачки давления. Поршневые аккумуляторы не так быстро, как баллонные, реагируют на быстрое повышение давления. Поэтому в таких ситуациях лучшим выбором является аккумулятор баллонного типа.
Некоторые контуры аккумуляторов устанавливаются для гашения скачков высокого давления на выходе из поршневых насосов. Поршневой аккумулятор в этом приложении не может реагировать достаточно быстро, чтобы выполнить работу. Кроме того, короткий ход поршня и уплотнений может вызвать чрезмерный износ отверстия и уплотнений. Баллонный аккумулятор лучше всего работает в этой схеме.
Размеры аккумуляторов
Большинство поставщиков аккумуляторов предлагают в своей литературе информацию о размерах аккумуляторов для любой из вышеперечисленных цепей. Многие предлагают компьютерные программы, которые требуют только ввода системных требований. Затем программа вычисляет размер аккумулятора и выводит номер детали. Одна компания предлагает формулу и программное обеспечение для использования в Интернете.
Клапаны сброса аккумулятора
Во всех вышеперечисленных случаях применения аккумулятора (кроме случая аварийного энергоснабжения) жидкость аккумулятора сливалась автоматически при отключении. Это очень важно, потому что аккумуляторы хранят энергию, которая может представлять угрозу безопасности и может привести к повреждению машины. Ниже приведены примеры различных типов клапанов и контуров сброса аккумулятора.
На рис. 16-8 показана одна часто используемая схема. Нормально открытый двухходовой гидрораспределитель с соленоидным управлением вставлен в линию насоса между запорным обратным клапаном и аккумулятором. Соленоид подключен так, что на него подается питание при запуске насоса и обесточивается при остановке насоса. Отверстие перед двухходовым клапаном регулирует поток, когда аккумулятор разряжается, чтобы предотвратить повреждение клапана. Эта схема одинаково хорошо работает с насосами с постоянным рабочим объемом или с насосами с компенсацией давления.
Предупреждение: некоторые электромагнитные клапаны, даже если они предназначены для непрерывной работы, сильно нагреваются при длительном включении. Такой перегрев может привести к образованию лаковых отложений и блокировке внутренних частей клапана в закрытом состоянии после отключения насоса. Это означает, что захваченная энергия не разряжается, и аккумулятор может причинить вред любому, кто работает с цепью.
Схема дампа на рис. 16-9только для насосов с компенсацией давления. Упакованный набор клапанов изолирует аккумулятор во время работы насоса и автоматически сбрасывает его при отключении. Комплект состоит из запорного обратного клапана, обратного клапана с пилотным управлением и дроссельной заслонки.
При запуске насоса поток поступает в контур и аккумулятор. Давление на выходе насоса смещает пилотный обратный клапан, блокируя поток в резервуар. Когда аккумулятор заполнен, насос компенсирует отсутствие потока, и контур ожидает нового цикла. Когда давление падает, насос возвращается на ход и компенсирует поток, поступающий в контур. При остановке насоса управляющее давление на обратном клапане, закрывающем пилот, падает, и клапан смещается в открытое положение. Теперь запасённая в аккумуляторе энергия передаётся в бак через отверстие. Эта схема очень надежна, поскольку закрытие и/или открытие клапанов зависит от давления в системе или насосе.
Насос с фиксированным объемом должен подключаться к резервуару при очень низком давлении, когда его поток не выполняет работу. Общая схема разгрузки насоса фиксированного объема и сброса аккумулятора показана на рис. 16-10. Разгрузочный предохранительный клапан с внутренним управлением и встроенным обратным клапаном направляет весь поток насоса в контур и аккумулятор до тех пор, пока в системе не будет достигнуто заданное давление. Когда регулирующий шар начинает разгружаться, давление в системе давит на разгрузочный поршень и выталкивает его из седла. Это снимает все давление с верхней части тарелки предохранительного клапана. Насос разгружается в бак при давлении от 25 до 100 фунтов на квадратный дюйм, пока давление в системе не упадет примерно на 15%. После этого падения сила пружины толкает разгрузочный поршень назад, и поток насоса снова поступает в контур.
Клапан сброса гидроаккумулятора блокирует попадание жидкости в бак при работающем насосе и открывается для сброса накопленной энергии, когда насос отключается. Клапан сброса гидроаккумулятора представляет собой обратный клапан с высоким соотношением (до 200:1) пилот-закрытие, который удерживается в закрытом состоянии за счет разгруженного или рабочего давления насоса. При соотношении площадей между тарелкой и управляющим поршнем 200:1 давление 25 фунтов на квадратный дюйм в пилотном порту остановится на уровне 5000 фунтов на квадратный дюйм при отключении тарельчатого клапана. Это удерживает жидкость в контуре гидроаккумулятора до отключения насоса. Затем вся хранящаяся под давлением жидкость быстро и безопасно перетекает в резервуар. (Один поставщик предлагает разгрузочный предохранительный клапан и клапан сброса аккумулятора в одном корпусе. Эта комбинация упрощает трубопровод, обеспечивая тот же эффект.)
Другие применения аккумуляторов
Аккумуляторы также используются в системах, в которых тепловое расширение может вызвать избыточное давление. Цилиндры с заблокированными отверстиями в зоне с высокой температурой окружающей среды могут работать под высоким давлением, если расширяющейся жидкости некуда идти.
Аккумуляторы также используются в качестве барьера между двумя разными жидкостями. Насос, использующий гидравлическую жидкость, поддерживает давление в контуре, в котором используется вода или другая несовместимая среда.
Один поставщик предлагает аккумуляторы низкого давления в качестве дыхательных устройств для герметичных резервуаров. Это предотвращает попадание переносимых по воздуху загрязняющих веществ в гидравлическое масло при повышении и понижении уровня жидкости.
Для получения дополнительных схем и другой информации об аккумуляторах см. готовящуюся к печати электронную книгу автора «Объяснение гидравлических цепей».
