Калитка из профнастила своими руками: инструкция по изготовлению

Владельцу дачного участка или частного дома иногда приходится немало поломать голову в поисках подходящего материала и конструкции для калитки. Между тем, решение может быть неожиданно простым и доступным. Мы предлагаем несложный вариант калитки из профнастила, изготовление которой будет по силам даже начинающему домашнему мастеру.

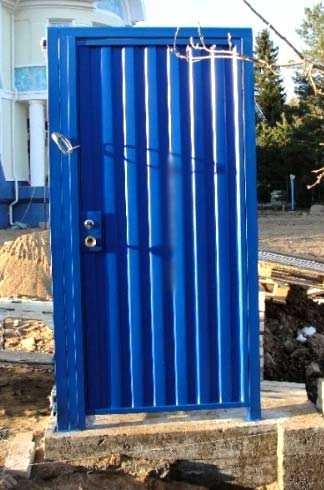

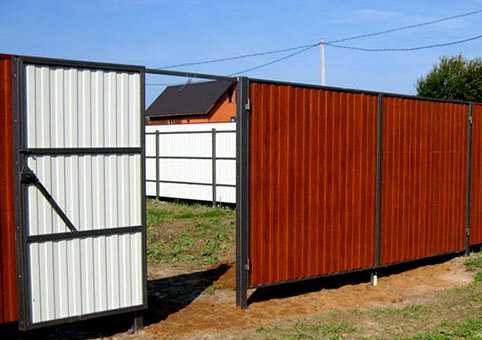

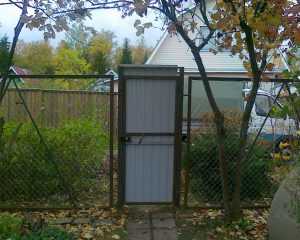

Варианты калиток из профнастила

Калитки из профнастила, независимо от формы и конструкции, выглядят ярко и привлекательно, поэтому всегда пользовались большой популярностью. Проявив немного фантазии, можно придумать оригинальный и выразительный вариант, который станет визитной карточкой своего автора и владельца. Опытный мастер, набивший руку в ремонтных или строительных работах, может «замахнуться» на калитку в виде арки. Такая калитка для забора из профнастила отличается сложностью изготовления, но зато очень стильно и эффектно смотрится. Начинающему умельцу можно посоветовать простую конструкцию прямоугольной формы. Такой совет подойдет и для изготовления ворот. Зная как сделать ворота из профнастила, можно изготовить их самостоятельно. Также вы можете прочитать «Каркасный дом своими руками пошаговая инструкция».

Материалы и инструменты

Перед началом работы следует подготовить следующее:

  • Прямоугольная труба сечением 60х40 мм
  • Профнастил
  • Кровельные саморезы с резиновой шайбой (цвет соответствует цвету профилированного листа)
  • Петли
  • Накладной или врезной замок
  • Строительный уровень
  • Рулетка
  • Дрель
  • Шуруповерт
  • Угловая шлифмашинка (болгарка)
  • Ножовка или ножницы по металлу
  • Аппарат электросварочный
  • Лопата
  • Бетонный раствор
  • Гравий

Размеры калитки

Ширина калитки из профнастила не должна превышать 1 м, иначе конструкция получится чересчур громоздкой и тяжелой. Опорный столб и петли также придется делать очень мощными. Рекомендуемая высота для калитки из профнастила – до 2 м. В этом случае рама калитки будет состоять из двух отдельных столбов. Калитки с большей, чем 2 м, высотой имеют большой вес, поэтому рамы для них усиливают верхней перемычкой, разгружающей опорный столб.

Как сделать калитку из профнастила: порядок монтажа

Установка столбов

Материал столбов рамы для калитки выбирается в зависимости от типа забора. Если он сделан из дерева или металлических щитов, стойки для калитки делают из трубы. В кирпичном или каменном заборе – из кирпича или бетона.

В независимости от типа стоек их следует устанавливать на бетонный фундамент. Его глубина должна соответствовать глубине промерзания, характерной для данного региона. На дне подготовленного под фундамент углубления делают подушку из утрамбованного щебня. Перед заливкой бетона вдоль стен ямы укладывают рубероид или полиэтиленовую пленку: бетон хорошо впитывает влагу, поэтому ему нужна надежная гидроизоляция.

Если рама калитки будет изготавливаться из металлических труб, их следует замонолитить в фундамент, тщательно проверяя вертикальность установки с помощью строительного уровня. Даже незначительный перекос очень скоро приведет к заклиниванию калитки, причем со временем этот эффект будет только усиливаться.

Изготовление каркаса калитки

Материалом для каркаса калитки служит прямоугольная стальная труба сечением 60х40 мм. Прежде всего, с нее нужно удалить грязь и ржавчину, используя для этой цели металлическую щетку. Выполнить эту операцию быстрее и легче можно с помощью болгарки и специального круга-щетки.

Когда металл очищен, приступают к изготовлению деталей. Торцы вертикальных, а также верхнего и нижнего поперечных элементов подрезают под углом 45 градусов. Торцы среднего поперечного элемента делают перпендикулярными оси детали. Подготовленные детали соединяют в единую конструкцию с помощью электросварки. Для того, чтобы избежать перекосов вследствие неравномерного нагрева, все соединения сначала прихватывают короткими швами длиной в 2 – 3 см.

При увеличенных габаритах калитки все соединения ужесточают косынками – деталями в форме прямоугольного треугольника, катеты которого привариваются к смежным деталям.

К готовому каркасу приваривают навесы петель, ручку для открывания и пластину для установки замка.

После завершения всех сварочных работ всю конструкцию очищают от окалины и покрывают антикоррозионным составом. Затем каркас грунтуют и окрашивают.

Обшивка каркаса профнастилом

Для раскроя профилированного листа следует применять ножовку или ножницы по металлу. Использование болгарки с абразивным кругом приведет к выгоранию защитного покрытия и последующему развитию коррозии.

Саморезы следует ввинчивать в гребень каждой волны, при этом закручивать их нужно без большого усилия, чтобы резиновая прокладка была лишь слегка прижата. Если она будет сильно деформирована головкой самореза, то быстро потеряет эластичность и растрескается.

Замок на калитку из профнастила

Замок на калитку из профнастила следует устанавливать на расстоянии 90 см от уровня земли или дорожки. Рассмотрим два варианта установки:

  • Накладной замок. Замок располагают с внутренней стороны калитки так, чтобы одно из его крепежных отверстий приходилось на средний поперечный элемент каркаса, а сердцевина оказалась над или под ним. Отверстия в профилированном листе под сердцевину выполняют методом высверливания по контуру, а затем дорабатывают шарошкой. Для закрепления замка в среднем ригеле каркаса и приваренной к нему пластине с помощью сверла и метчика выполняют резьбовое отверстие под винт
  • Врезной замок. В прямоугольную трубу каркаса можно установить специальный малогабаритный врезной замок. Его установка выполняется очень просто: достаточно выбрать паз в стенке трубы в боковой части каркаса и просверлить несколько отверстий под крепеж

Изготовление калитки из профнастила

Перед монтажом калитки к опорному столбу следует приварить петли. Петли располагают так, чтобы между дорожкой и низом калитки оставался просвет в 100 мм. Если столбы выполнены из кирпича или бетона, петли приваривают к закладным пластинам.

На второй стойке устанавливают отбойник, который позволит калитке открываться только в одну сторону. На этой же стойке необходимо выбрать паз для ригеля замка. Точно определить его местоположение поможет несложный прием: на стойку наносят тонкий слой какой-либо пасты (подойдет шпаклевка или даже зубная паста), затем калитку захлопывают, а замок закрывают. При этом ригель оставит отпечаток в том месте, где следует сделать паз. Паз можно высверлить по контуру или проделать с помощью болгарки. В последнем случае делают два вертикальных разреза и один диагональный, соединяющий их противоположные крайние точки. Получится два треугольника, которые остается только отогнуть и срезать.

Зачастую калитку, ворота и забор изготавливают из одного материала, в нашем случае из профнастила. Но какой же выбрать? Двухсторонний профнастил для забора сделает ограждение прочным и красивым. Этот материал отлично противостоит коррозии и действию влажной среды.

Более подробно о том, какой профнастил для забора лучше, читайте здесь. Статья поможет определиться с выбором.

Работы по обслуживанию

  • Калитку из профнастила следует периодически очищать от налета грязи. Применять с этой целью какие-либо растворители нельзя, поскольку они разрушают защитное покрытие обшивки из профилированного листа. Лучше всего воспользоваться обычным мыльным раствором
  • Для смазки замка и петель можно применять машинное масло или солидол. Смазку следует регулярно обновлять, иначе детали петель и замка вследствие износа будет клинить
  • Стальные столбы, а также закладные детали в кирпичных и бетонных столбах раз в год следует окрашивать. Красить профлист не нужно, специальный защитный слой предохраняет его цветное покрытие от износа и выгорания
Видео о том, как сделать калитку из профлиста своими руками

Инструкция по монтажу ворот и калитки из профлиста.

Как сварить калитку или ворота.

megabeaver.ru

Как сделать ворота из профнастила своими руками – личный опыт

Здравствуйте наши уважаемые и горячее любимые читатели. Во дворе самый разгар дачного сезона, время закруток и ремонтных работ. Пройдёшься сейчас по улицам родного поселка, и везде за закрытыми воротами кипит жизнь. Но что именно там творится не разглядеть, можно лишь полюбоваться на ту красоту и выдумку, что мастера вложили в сами створки ворот.

Одним полюбились конструкции с калиткой внутри, другие переплели дерево с художественной ковкой, третьи вообще выбрали современные откатные изделия, которые, кстати, редко отличаются излишней замысловатостью. Словом, есть на что посмотреть и о чем задуматься, в особенности когда у вас самих на участке стоит лишь забор.

Именно для тех, кото любит работать своими руками и не желает кормить наемных мастеров сегодня мы и решили показать, как сделать ворота из профнастила своими руками. Согласитесь, ведь надо с чего то начинать? Ну а теперь поехали.

Содержание

  1. Почему профнастил
  2. Выбор материала
  3. От разметки до опор
  4. Каркас

Почему профнастил

Вы когда-нибудь видели участок с забором, но без ворот? Редкое зрелище, да? Ну а теперь представьте усадьбу с воротами, но без забора…

А между тем по планам моего хорошего друга, застройка приобретенных им соток должна была начаться именно с ворот! О логике подобного решения меня прошу не спрашивать. Николай – парень неординарный и какое-нибудь адекватное объяснение некоторых его поступков искать бессмысленно.

Я просто был поставлен перед фактом, и от меня не желали слышать рассуждения о рациональности подобного решения, а лишь попросили о дружеской помощи, на что я собственно и подписался.

И первым с чем предстояло помочь, так это с выбором исходных материалов.

Я посоветовал изготовить распашные ворота из профлиста по металлическому каркасу (могут быть ворота и с деревянным каркасом).

Аргументация была донельзя проста и убедительна.

  • Во-первых, это самый простой в изготовлении вид ворот, который можно собрать даже не обладая солидным строительным опытом.
  • Во-вторых, такие конструкции сравнительно недороги. И если не использовать при их изготовлении художественную ковку – обойдутся не дороже деревянных.
  • В-третьих, обсуждаемые металлические изделия относятся к разряду легких и не требуют для установки тяжелого фундамента. Иные умельцы и вовсе пытаются без такового обойтись, что, однако, недопустимо.
  • Ну, и наконец, в-четвертых, ворота из профнастила послужат не один и не два года, сохраняя свой первозданный вид и не требуя при этом тщательного ухода.

К недостаткам же можно отнести ну разве что показную бюджетность и небольшую сопротивляемость механическим повреждениям. И в правду, волны профнастла легко примять или поцарапать, но с другой стороны, их же нетрудно и заменить.

Выбор материала

Не знаю, то ли я хороший оратор, то ли мои аргументы действительно показались Николаю весомыми, но уже через полтора часа после разговора мы вдвоем стояли на металлобазе и выбирали для ворот нужный материал.

Начали с профнастила. Может показаться, что можно легко запутаться в многообразии этого листового материала, но это только на первый взгляд. На самом же деле все объяснения даны уже в самой маркировке.

Например, вам может встретиться вот такая абра-кадабра:

С21–0,7–1000–15 000

Первая буква в ней означает, что материал стеновой (С), тогда как буквой «Н» маркируют кровельное железо, а сочетанием «НС» листы универсальные, которые в равной степени подойдут и для обшивки кровли и для изготовления калитки.

Следующие следом цифры указывают на высоту волны в миллиметрах. Чем выше этот показатель – тем жёстче предоставленный товар. Но ненужно быть максималистами и выбирать для ворот листы с подъёмом гофра в 75 мм. Все равно никакой нагрузки они нести не будут, а выглядят слишком уж рельефные листы не слишком красиво.

Последующее, как правило, дробное значение отвечает за толщину металла. В нашем случае это 0,7мм, хотя могло быть и на две десятых меньше.

Потом идет полезная ширина листа (1000 мм) и его длинна (1500 мм).

Сами мы приобрели металл с маркировкой

С18-0,5-1092-16 000

Этот довольно качественный листовой материал способный выдерживать значительные ветровые нагрузки. Но самое главное для меня была высота волны. По задумке она должны была находиться в пределах двух сантиметров.

Кроме этого был закуплен профиль сечениями 40×40, 40×20 и 20×20 мм. А также, две пары гаражных петель размером 26×128 мм, кровельные саморезы, прут непериодической арматуры, полтора метровый отрезок трубы с ровно таким же как у прута внутренним диаметром и шесть метров профильной трубы сечением 80×80 мм.

«Расходники», по типу абразивных кругов или электродов я не считаю, все-таки кое-какие запасы такого добра имелись и дома.

От разметки до опор

И вот наконец-то мы на участке. Пятнадцать не ограждённых соток травы, без какого либо намека на цивилизацию. Одни только забитые в землю колышки, показывающие границу частной собственности, да еще проходящая мимо грунтовая дорога. Словом, с Декабристами в свое время более гуманно поступали.

И кто же ему впарил этот пустырь? По самой скромной оценке, до ближайших строящихся домиков было метров 500, сколько же до линии электроснабжения. (А я думал, зачем мы взяли с собой дизельный генератор).

Единственная радость заключалась в том, что место под ворота было уже расчищено и даже на точках будущих опор установлены метки. Натянули от углов участка шворку – все верно.

Дальше пришлось поработать буром. В местах проделали два отверстия сантиметров тридцать в диаметре и глубиной около метра. В виду того, что отметка промерзания почвы в наших краях находится лишь на глубине 0,7 м, этого было более чем достаточно.

А потом все пошло не совсем так, как мне бы хотелось. Я предложил Николаю затрамбовать столбы под ворота влажной смесью песка, гранпыли, щебенки и цемента. В этом бы случае ворота можно было бы попытаться поставить еще сегодня.

Но, товарищ настоял на бетонировке. Включили дизель. Заколотили мешалкой бетон. Выставив профильные трубы(80×80 мм) строго в вертикальном положении и забетонировали их в подготовленных «гнездах».

При этом все получилось таким «живым», что работать сегодня дальше не представлялось никакой возможности. Пришлось грузить материалы и переводить на изготовление ворот еще и следующие выходные.

Каркас

И снова суббота. За неделю бетонировка хотя и не набрала полную прочность, но с опорами вполне можно было работать. И первое что предстояло сделать так это металлическую рамку.

Для этого я отрезал два куска сорокового профиля длинною ровно по 1,68 метра и запилил их торцы под 45°.

Потом, выставил луч лазерного построителя плоскостей на 5 см выше земли и, ориентируясь на его, приварил к опорам только что подготовленные отрезки металла, но только с небольшим зазором. По науке он должен составлять 4-5 мм. Это как раз толщина двухсотого гвоздя. Именно через него, если признаться по правде, я и варил. Так проще.



Дальше были поставлены на место гаражные петли. Их, чтобы не скрипели также принято варить на полтора два миллиметра выше металла. Я в качестве шаблона использовал кусок толстого картона, хотя можно кругом бочек и несколько витков алюминиевой проволоки намотать. Её также извлечь потом было бы не сложно.

Кстати, выставляются навесы строго по уровню. Притом, как относительно  опор, так и между собой. Смещение оси вращения быть недолжно иначе ворота их оторвут. Сказать по правде, монтаж петель – это довольно муторный процесс, который всегда отнимал у меня уйму времени. Вот и сегодня я извел на него часа полтора,  и лиш потом позволив себе отпраздновать эту маленькую победу бутылочкой холодного пива. Лето выдалось жарким, как никогда.

После небольшого перерыва работа вновь началась с рулетки. Было замерено расстояние между вертикально закреплённым профилем и по нему отрезано еще два куска сороковой профильной трубы.

Потом уже привычно запилил их торцы под 45° и приварил к уже установленным профилям, таким образом, формируя рамку.

Если вы хотите повторить мой опыт, то должны знать, что первой монтируется нижняя балка, так как ее проще поддомкратить посредине, устраняя, таким образом, провисание. И только потом верхняя. И вновь-таки с использованием какой-нибудь распорки. Профиль должен лежать строго в горизонтальной плоскости, без прогибов.

Вот только по условиям «задачи» нам нужна была не одна, а две рамки, ведь ворота предполагались двустворчатыми. Поэтому отступив от средины конструкции по 0,5 см противоположные стороны, мы вварили еще две вертикальные стойки. Кстати, без этой получившейся сантиметровой щели не обойтись.

Металл на солнышке имеет свойство расширяться, и если сойки поставить друг к другу вплотную, летом ворота могут заклинить.


Каждый из полученных прямоугольников был поделен пополам профилем 40×20 мм. Подробности на рисунке.

Также под верхней и над нижней балками я вварил двадцатый «квадрат».

Обратите внимание и серединный профиль и квадраты смещены внутрь будущего двора, формируя таким образом нишу для обшивного профиля. И еще один совет. Ни в коем случае нельзя варить квадраты к рамке сплошным швом, металл при таком подходе обязательно поведет.

Сам удивляюсь, как удается держать в голове сколько нюансов. Но вернемся к трудовому процессу.

Чтобы придать каркасу необходимую жёсткость мы вварили в него и раскосые. Лично я верю в силу своего сварного шва, а потому эти элементы направленны у нас сверху в низ, иначе имело бы смысл поставить раскосые снизу вверх. Но при этом нужно помнить, что металл таки лучше работает на разрыв чем на сжатие. А вот так все  это выглядело.

По сути, каркас под ворота практически готов и можно было бы разрезать его на две створки, но именно сейчас удобно поставить на ограду запор, тем более что в этом нет ничего сложного.

Приварил две трубки, продел в них металлический прут, и все  дела.

А вот теперь действительно пора.

Мы разделили болгаркой конструкцию на две створки. Поставили на открытые торцы профилей металлические галушки, удалили временные  прихваты и тщательно зачистили все сварные швы. Времени, если честно это потянуло до самого вечера. А потому красили мы рамку уже в потемках. Но все равно, малярку следовало закончить уже сегодня иначе и на этих выходных ворота бы не доделали.

На воскресение осталась самая простая задача,  ведь обшить профилем уже готовые створки не составило ни какого труда.  Всех дел там было ровно на полчаса, а остальное время мы провели на речке, обмывая отлично проделанную работу. Но об этом жёнам знать необязательно.

До свидания и до скорых встреч на страницах Сайта про дачу.

Василий Молька

sait-pro-dachu.ru

Ворота из профлиста своими руками: фотоотчет + видео

Ворота и калитка из профнастила относятся к категории бюджетных: не так много времени и материалов занимает их изготовление. Правда, если выбрать модель обычных распашных ворот без художественных дополнений. Есть еще варианты с элементами ковки, тут уже сложность работ больше, затраты намного выше. Простые распашные ворота из профнастила своими руками изготовить может даже сварщик-любитель: швов мало, они простые.

Конструкции створок

Даже в такую незамысловатую конструкцию, как створка ворот или калитка можно сделать по-разному, причем вариантов немало. В первую очередь различается расположение перемычек:

  • наискосок;
  • горизонтально;
  • крестообразно.

Каждый способ проверен и работает, обеспечивая достаточную степень жесткости. Тут выбираете то, что кажется вам более правильным или надежным.

Конструкция ворот из металлопрофиля с укосинами

Есть разница в конструкции самих ворот — со стационарной рамой (верхней перекладиной) или без. С рамой ворота более стабильны, но тогда есть ограничения по высоте: не смогут заехать во двор высокие машины — грузовые или спецтехника. При грамотном усилении стоек (столбов) и нормально сделанных створках (с усилением по углам) ворота без рамы будут тоже надежны.

Конструкция ворот в верхней перекладиной и поперечными перемычками

При установке ворот с рамой расход металла больше — на длину перемычки, но при этом можно дополнительно столбы не усиливать: нагрузка на них меньше.

Крестообразные перемычки на воротинах из металлопрофиля

Чтобы удобнее было крепить профлист, по наружному (иногда, внутреннему, как на рисунке выше) периметру створок приваривают тонкостенный металлический профиль шириной 1 см. Это нужно учитывать при определении размеров заготовок под створки.

Чтобы сделать конструкцию как можно более жесткой, чтобы она не «гуляла» и не шумела при ветре, в углах делают усиление. И снова способов два. Первый — приварить вырезанные из листового металла уголки.

Усиление створок пластинами из металла

Второй — поставить короткие угловые укосины из той же трубы, что варили каркас створок.

Второй способ усиления створок ворот

Есть разница и во врем сборки: с местах стыков трубы соединяют под углом 45° или просто встык. Профессиональнее — под 45°, проще — встык. Некоторые способы сборки вообще не предусматривают возможности соединения под углом (если собирается цельными обе створки, и только навешенные на столбы они распиливаются на две части).

Разные способы стыковки труб

Еще одна тонкость, которая зависит от количества снега зимой. Как видите на фото, нижнюю планку створок поднимают на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Зависит от высоты снежного покрова зимой: если навалит снега, а ворота от самой земли, вы их не откроете. Чтобы летом в этот зазор не лазила всякая живность, после схода снега на саморезы прикручивают планку, поздней осенью ее снова снимают.

На распашные ворота можно поставить автоматику. Тогда управлять ими можно с пульта и выходить под снег и дождь не нужно.

Материалы

Для столбов берут обычно профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, выставляют строго вертикально и заливают бетонным раствором. Работы по монтаже ворот начинают после того, как бетон набрал около 50% прочности. Если температура на улице не ниже +20°C, на это понадобится 5-6 дней, если холоднее — до двух недель.

Для створок используют профильную трубу разного сечения: в зависимости от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Выбираете исходя из собственных условий. На перемычки берут или такую-же трубу или немного меньшего сечения, вплоть до 20*20 мм. Все эти трубы можно брать 2 мм толщиной стенки, можно 3 мм.  Более толстые стоят дороже (продают на килограммы) — тяжелее они, но 3 мм металл варить проще, что для новичков в сварке важно.

Подготовленный металл

О сварке тонкого металла читайте тут.

Материал для ворот берут тот же, что и для забора из профлиста, крепят его на такие же саморезы. Перед началом работ металл нужно подготовить: снять всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антиржавчиной» и покрасить. После высыхания можно приступать к работе.

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем  поперечину из той же трубы 40*40 мм. Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы. Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы. Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры.  Готовые швы зачищаем, грунтуем, красим.

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Окрашенный каркас

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Практически готовы

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Самодельные засовы

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.

Как сделать ворота из профнастила: видео-уроки

Если работа новая, то даже после фото-отчета могут остаться вопросы. Некоторые из них могут прояснить видео-уроки по теме. Для начала повторение технологии, описанной выше: собираем каркас прямо на установленных столбах.

Та же технология, в последовательности фото.

Второе видео о том, как правильно варить каркас при соединении труб под углом 45°. Подход профессиональный.

У тех, кто не сталкивался со сваркой ворот или дверей ранее, могут возникнуть вопросы о том, как приварить петли. Не так это просто, как кажется. Смотрим следующий видеоурок.

Более точное объяснение того, какие движения совершать во время приваривания воротных петель, куда направлять электрод и остальные нюансы смотрите в следующем видео.

dekormyhome.ru

пошаговая инструкция с расчетами и чертежами, как сделать распашные, откатные и другие с фото, видео

В современном загородном строительстве очень популярен профнастил как материал для обшивки заборов, так и изготовления въездных ворот. И если у вас уже стоит забор из профнастила, то даже задумываться не стоит о том из какого материала будут изготовлены ворота, к тому же их по силам сделать своими руками, при этом не слабо экономя деньги в отличие от заказа в специализированных фирмах.

Преимущества профнастила

Из большого количества преимуществ перед другими материалами для ворот выделим основные

  • Малый вес ворот, соответственно опоры могут быть не такие массивные, как, например, для кованных ворот.
  • Внешний привлекательный вид. Сочетаемость с забором из любого материала.
  • Многообразие цветов окраски. Расцветку профильного листа можно подобрать на свой вкус.
  • Сравнительно небольшая цена.

Фотогарея: различные конструкции ворот из профнастила

Проектирование

Сначала нужно определиться с размерами планируемых максимальных ветровых нагрузок, которые ворота будут способны выдерживать в процессе эксплуатации и соответственно этим нагрузкам нужно подбирать трубы для рамы. Необходимо также учитывать нагрузку, оказываемую створками ворот на столбики и забор. При планировании высоты ворот также нужно учесть дорожный просвет, в нашем случае это 5–7 см.

При расчёте просвета между воротами и дорожным покрытием следует отталкиваться от средней высоты снежного покрова в зимнее время

Существуют две схемы открывания въездных ворот, распашная и сдвижная.

Распашная — наиболее простая и дешёвая схема ворот, в которой створки ворот одеваются на завесы, закреплённые на опорных столбах и открываются внутрь или наружу. Минус этой схемы — трудоёмкая и дорогая установка оборудования для автоматического открытия ворот.

Сдвижная (откатная) — немного дороже первой и более сложна в реализации, так как требуется дополнительное пространство вдоль забора для сдвига одной или двух створок. Но в то же время на ворота, изготовленные по этой схеме проще установить автоматику.

Впрочем, что касается технологии изготовления из профнастила у разных типов ворот, то они примерно одинаковы. Делать будем двустворчатые распашные ворота с калиткой в створке и металлическими опорными столбами.

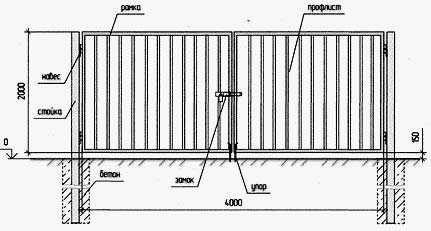

Чертёж распашных ворот с калиткой

Выбор материала

Профнастил можно использовать только как материал для обшивки жёсткого каркаса ворот, и ни о каком самостоятельном его применении речи идти не может так, как у профлиста практически отсутствует сопротивляемость поперечному кручению и изгибу. Ещё нужно обратить внимание на ширину волны профильного листа, чтобы он подошёл к размерам ваших ворот.

Для изготовления рамы створок будем использовать самый подходящий для этих целей материал — профильную трубу сечением 60*40 толщиной 2 мм. Для каркаса и рёбер жёсткости нужна профильная труба 40*20 толщиной 2 мм.

Расчёт материала

На этом этапе нужно подсчитать весь используемый материал и инструмент который будет нужен для изготовления распашных ворот. Ниже приведён список используемого материала для конкретно этого чертежа ворот.

  • Профильная труба для рамы створок сечением 60*40*2 мм — 10,2 м.
  • Профильная труба для каркаса и раскосов 40*20*2 мм — 23 м.
  • Профнастил размерами 3,4*1,9 м.
  • Профильная труба для опорных столбов сечением 60*60*2 мм
  • Листовая сталь для косынок, укрепляющих каркас размером 20*20 см.
  • Самроезы, заклёпки.
  • Доски для сборки стапеля размером 20*2,5 см длиной3,5 м — 7 шт.
  • Гвозди.

Необходимый инструмент

  • Сварочный аппарат.
  • Болгарка с отрезным и шлифовочным кругами.
  • Шуруповёрт или заклёпочник.
  • Рулетка, угольник, белый маркер, уровень, молоток, ножовка.
  • Средства защиты глаз и рук.

Как сделать ворота из профнастила своими руками: пошаговая инструкция

Изготовление сборочного стапеля

Лучшим вариантом будет сборка ворот на стапеле, дабы предотвратить любые неточности и расхождения в плоскостях элементов ворот. Стапель можно сделать из досок и полностью подогнать под размер будущих ворот. Собранный стапель нужно проверить правилом, чтобы доски находились в одной горизонтальной плоскости. На рисунке ниже показана схема стапеля.

Сборочный стапель

Подготовка материала

Перед сборкой ворот все профильные трубы нужно нарезать по размерам данным в чертеже. Трубы сечением 60*40 нужно нарезать кусками: 1,635 м — 4 шт., 1.72 — 4 шт. Трубы сечением 40*20 нарезаем так: 1,595 м — 2 шт., 1,72 — 6 шт., 0,797 — 5 шт. Раскосы проще измерить и отрезать, когда будет собран контур рамы и внутреннего каркаса.

Сборка

  1. Укладываем на стапель две профильные трубы размерами 1,635 и 1,72 заготовленные для рамы. Прямой угол между ними проверяем угольником. Прихватываем сваркой на точечные прихваты.

    Сварка первых элементов рамы на стапеле

  2. Аналогично действуем со второй парой труб этой створки. Соединяем получившиеся два угла в прямоугольник и также точечно прихватываем сваркой. После проверки углов угольником и плоскости правилом, провариваем стыки полностью.

    Готовая рама одной створки

  3. По аналогии с первой сваривается вторая створка ворот.

    Готовые рамы двух створок ворот

  4. Приступаем к сборке каркаса внутри рамы одной из створок. Профильные трубы, нарезанные для внутреннего каркаса разлаживаем по внутренней части рамы на подложки толщиной 1 см, для расположения труб каркаса посередине. Привариваем профильные трубы прихватами по 2 см через каждые 30 см чтобы исключить деформацию металла. Калитку свариваем отдельно.

    Сварка внутреннего каркаса ворот

  5. Далее, нужно замерять длину раскосов по внутренней стороне каркаса и отрезать их. Вставляем рамку калитки в основной каркас и довариваем трубу, примыкающую к ней, а также все оставшиеся раскосы.

    Сваренные створки ворот

  6. Вырезаем косынки из листовой стали, в виде прямоугольного треугольника с размерами сторон 10 см. Прямые углы без раскосов усиливаем металлическими косынками, приваривая их к внутренним углам каркаса.

    Приваривание косынок к прямым углам каркаса

  7. Теперь определимся с петлями для ворот. Для открытия створок на 120 градусов и минимизации зазора между створкой и опорным столбом петли привариваются к ребру профильной трубы в сторону открывания. Для достижения соосности, можно воспользоваться трубой внутренним диаметром равным диаметру петель. Здесь уже стоит воспользоваться услугами помощника который будет держать это приспособление с петлями точно там, где планировалось. Сначала прихватываем одну петлю, снимаем трубку с неё, вставляем вторую петлю и визуально прицеливаясь по первой петле прихватываем её. По аналогии крепим петли ко второй створке.

    Приваривание петель с помощью трубы

  8. Таким же способом привариваем петли для калитки, с той лишь разницей что обе части петли подгоняются и привариваются на стапеле.

    Приваривание петель для калитки

  9. Одеваем створки ворот на завесы опорных столбов и проверяем максимальный ход створок в разные стороны. Если всё работает без нареканий можно зашивать каркас профнастилом.Профильный лист прикручивается на висящие створки ворот. Делается это для облегчения работы по подъёму створки и опусканию на завесы. Профнастил прикручивается саморезами со сверлом в каждую волну по её дну.

Отделка

Под отделкой обычно понимается зашивка полотна створок листами профнастила, а также грунтовка антикоррозийным грунтом и последующая покраска эмалью в нужный цвет. Перед грунтовкой и покраской нужно обязательно зачистить все сварные швы и ржавчину до металла, болгаркой с зачистным кругом. Обезжириваем раму и каркас растворителем и грунтуем антикоррозийной грунтовкой, сначала места сварки, а после их высыхания, створки полностью.

Грунтовка и покраска каркаса ворот

После высыхания слоя грунтовки можно покрыть створки ворот алкидной эмалью в два слоя с промежуточной сушкой между ними. Ворота почти готовы, остаётся повесить створки на петли и прикрутить профнастил. Прикручиваем обрезанные по размерам листы профнастила к каркасу саморезами с помощью шуруповёрта.

А также в отделку включается добавление ажурных кованных элементов на фасад ворот или на верхнюю часть, примеры таких работ можно увидеть в галере выше. Стоит добавлять такие элементы или нет каждый решает сам, это дело вкуса.

Замок на ворота

Замок на ворота можно приобрести любой и также как при монтаже в обычной двери присутствуют некоторые особенности. При монтаже замка в зависимости от его вида выполняются следующие условия:

  • Навесной. Для навесного замка на ворота и калитку следует предусмотрительно сделать петли ещё на этапе сборки каркаса.

    Петли и фиксатор для навесного замка

  • Накладной монтируется на поперечной перемычке, прикручивается к раме.
  • Врезной. Для этого типа замка предварительно вырезается карман в противоположной от завесов поперечной трубе створки.
  • Нижние фиксаторы створок нужны для равномерного распределения ветровой нагрузки на ворота.

    Нижние фиксаторы для распределения нагрузки

Видео: изготовление ворот из металлопрофиля своими руками

При большом наличии желания и приложении усилий в нужном направлении, постройка ворот достойного качества, является вполне выполнимой задачей для человека с минимальной технической подготовкой.

grounde.ru

Ворота и калитки из профнастила

Абсолютно все люди, имеющие дачный участок или частный дом, хотят чувствовать себя на их территории в полной безопасности. Обеспечить желаемый комфорт и безопасность может забор из профнастила. Причем сегодня из профнастила своими руками можно изготавливать несколько типов ворот, таких как раздвижные и распашные.

Декорирование и конструкция калитки и ворот из профнастила


Профнастил изготавливается из высокопрочной стали на современном прокатном оборудовании. Немного изогнутый профилированный лист имеет вид волны трапециевидной формы и в некоторых случаях может покрываться полимерным или же эмалевым покрытием. Профилированный лист обладает такими техническими характеристиками:
  1. Хорошо переносит различные механические воздействия.
  2. Имеет небольшую массу.
  3. Практически не поддается коррозии.
  4. Надежен во время использования.
  5. Имеет оптимальную стоимость.

На сегодняшний момент профнастил относится к одним из самых распространенных строительных материалов, который используется не только для устройства фасада дома, но и как кровельный материал, притом стоимость материала достаточно низкая.

Схема с размерами конструкции ворот и калитки из пофнастила


Такая распространенность профнастила объясняется его универсальностью, потому что он отлично подходит как для частного строительства, так и для быстрого возведения зданий.Вернуться к оглавлению

Положительные и отрицательные стороны

Забор, ворота и калитка из профнастила обладают как положительными, так и отрицательными качествами. Для начала рассмотрим положительные стороны возведения забора из профнастила своими руками:

Оригинальный дизайн ворот из профнастила с коваными элементами

  1. Достаточно простое изготовление, а также установка.
  2. Приемлемая цена.
  3. Низкая сложность земляных работ, которые заключаются в проделывании отверстий для опорных столбов.
  4. Довольно привлекательный внешний вид.
  5. Устойчивость к коррозии, но только тогда, когда гарантируется полное отсутствие повреждений верхнего защитного слоя конструкции.
  6. Достаточно продолжительный срок службы.

Теперь рассмотрим недостатки, которыми обладает возведенный своими руками забор из профнастила:

  1. Полностью отсутствует звукоизоляция.
  2. В случае возникновения каких-либо повреждений, даже на первый взгляд незначительных, может возникнуть коррозия.
  3. Из-за небольшой толщины материла, в заборе достаточно просто сделать отверстие.
  4. Есть вероятность деформирования вследствие какого-либо механического воздействия.
Вернуться к оглавлению

Раздвижной тип ворот

Раздвижные или как их еще называют, откатные ворота, считаются самым удобным типом ворот.

Элементы конструкции раздвижных ворот из профнастила


Он достаточно прост в изготовлении и монтаже, а, значит, их запросто можно устанавливать своими руками. К тому же такой тип ворот позволит вам сэкономить место.

Главным условием, которое обязательно должно соблюдаться при изготовлении забора из профилированного листа, является точность расчетов. Например, металлическая рама, на которой будет закрепляться лист профнастила, должна изготавливаться строго с соблюдением все размеров в чертеже, а также без каких-либо горизонтальных отклонений.

Изготовление раздвижных ворот производится из таких материалов:

  • Профилированные листы;
  • Металлическая рама;
  • Роликовый механизм.

Но прежде чем переходить к изготовлению ворот, вы обязательно должны сделать чертеж будущей конструкции. Чертеж поможет вам не только в момент изготовления, но и при возведении забора своими руками. Только после того, как готов чертеж, можно начинать изготавливать и устанавливать забор из профнастила.

Подробный чертеж с размерами откатных ворот из профнастила


В первую очередь нужно в вертикальном расположении забетонировать опорные столбы, а уже после этого можно заливать фундамент. Глубина фундамента и погружения опор в землю должны быть на расстояние не меньше метра, а длина фундамента — составлять половину от ширины ворот.

Изготовление рамы заключается в сваривании металлических уголков в шахматном порядке с промежутком в тридцать сантиметров. Направляющая закрепляется на нижнем крае металлической рамы, после этого к готовой раме крепятся профилированные листы. На последнем этапе изготовления на фундаменте закрепляется роликовая платформа, верхняя часть которой закрепляется на опорных столбах. После этого обязательно нужно проверить вертикальность расположения ворот из профнастила при помощи уровня. Также раздвижные ворота часто дополняют устройствами радиоуправления.

Вернуться к оглавлению

Распашной тип ворот

Чертеж распашных ворот из профнастила


Распашные ворота с калиткой из профнастила состоят из двух частей и открываются на обе стороны. В качестве опорных стоек для представленного типа ворот применяются металлические трубы, которые закрепляются в ямах глубиной не меньше метра. Рама для ворот такого типа изготавливается из металлических труб с маленьким диаметром, а для большей жесткости по углам всей конструкции закрепляются уголки крепежа. После всего этого к полностью сделанной раме при помощи саморезов крепятся профилированные листы.

Конструкция обязательно нуждаются в петлях для распашных ворот, которые закрепляются на опорных столбах, а также на обратной стороне ворот. Как вы видите, распашные ворота достаточно просты как в изготовлении, так и в установке, а, значит, их просто установить своими руками. Главным критерием, из-за которого многие люди решают приобрести такой тип ворот, является доступная цена.

Вернуться к оглавлению

Ворота с ковкой

На сегодняшний момент ворота из профнастила с элементами ковки пользуются огромной популярностью. Это объясняется схожестью мнений большинства людей, которые думают, что весь забор целиком, а особенно вход на территорию, должен быть не только надежным, но и привлекательным элементами своего декора, потому что на него постоянно смотрят как хозяева дома, так и прохожие.

К тому же ковка наделяет забор не только большей привлекательностью, но и большей жесткостью и надежностью. А закрепляются кованые элементы на листах профнастила при помощи винтиков или сварки.

Многие думают, что цена на кованые элементы настолько велика, что они не смогут себе позволить их приобрести, но это не так. Сегодня стоимость настолько мала, что их может себе позволить почти каждый желающий. Почему же так упала цена на кованые элементы декора? Все потом, что раньше их могли сделать только специально обученные люди, а теперь они производятся на заводах в огромных количествах.

Оригинальный дизайн ворот и калитки с коваными элементами


Сейчас стоимость ворот из профнастила с ковкой может быть даже меньше, чем ворот, изготовленными из каких-либо других материалов. Для выполнения сварочных работ вам потребуются только электроды и сварочный аппарат.Вернуться к оглавлению

Установка ворот с ковкой

Прежде всего, нужно проделать углубления для опорных столбов, что делается с помощью ямобура. Если у вас нет ямобура, то его всегда можно взять в аренду. Глубина проделанных отверстий должна быть не меньше и не больше трети высоты ваших ворот. После этого на дно углублений нужно засыпать щебень, который будет играть роль подушки для опорных столбов.

Далее, вся эта конструкция бетонируется раствором цемента, щебня и песка, в соотношении 1:4:2. Потом столбы нужно оставить на несколько дней для полного затвердения раствора. Теперь остается только собрать всю конструкция в одно целое. Для закрепления кованых элементов на профнастиле применяется сварка.

Как видите, сделать ворота из профилированного листа с ковкой калитки довольно просто при условии, что вы все правильно рассчитали и грамотно сделали чертеж.

Вернуться к оглавлению

Установка калитки

В чем заключается установка калитки из профилированного листа? Прежде чем переходить к установке калитки нужно определиться с ее формой и размерами, причем это должно было быть продумано еще тогда, когда вы создавали чертеж ворот. Одной из самых распространенных форм калитки является прямоугольная.

Размеры калитки не должны превышать размеры половины от ширины створки, в которой вы хотите ее устанавливать.

Что касается высоты калитки, то она не должна, быть меньше, чем стандартный рост человека. Ширина идеальной калитки составляет один метр, а высота два метра. Калитка изготавливается по такому же принципу, что и створки распашных ворот.

Монтаж калитки из профнастила


Сначала из металлических уголков сваривается каркас, а уже потом закрепляются две поперечно расположенные трубы внутри каркаса. После того как каркас был собран, к нему можно крепить профилированные листы при помощи саморезов.

Далее, нужно на предварительно установленные опорные столбы приварить калиточные петли и металлические ограничители. К одному из опорных столбов крепятся металлические ограничители, а к другому петли. После этого к калитке нужно прикрепить ручки и замок, а также навесить ее на петли. О том, как установить замок на калитку, мы расскажем немного позже. Как видите, установка калитки из профилированного листа достаточно проста, а, значит, вы легко сможет установить ее своими руками, без помощи специалистов.

Вернуться к оглавлению

Замок

На сегодняшний момент существует несколько типов замков для ворот из профнастила, но мы рассмотрим только основные из них:

  • врезной;
  • магнитный;
  • накладной.

Из всех вышеперечисленных типов магнитный замок считается самым надежным. Главные качества, которыми должен обладать замок на калитку из профнастила — это надежность и долговечность. Замок с внешней стороны обязательно должен быть защищен от проникновения воды.

Как проводится установка замка на калитку из профнастила? Накладной замок закрепляется на воротах посредством крепежей, для которых предварительно должно быть высверлено отверстие. Для того чтобы врезать замок в калитку, нужно будет воспользоваться болгаркой для высверливания паза, в который и будет вставлен замок.

Замок с ручкой для калитки и профнастила


Также стоит обратить внимание на то, что планировать месторасположения замка необходимо еще при сваривании каркаса, потому что под него должны быть высверлены специальные отверстия. То есть чертеж должен составляться уже с учетом расположения замка. Отверстия в опорных столбах проделываются при помощи болгарки, а потом обрабатываются при помощи напильника и окрашиваются. А отверстия в профлисте можно проделать с помощью ножниц по металлу или же дрели.

svoizabor.ru

Как сделать ворота из профнастила

В настоящее время ассортимент каждого строительного магазина изобилует огромным количеством материалов, предназначенных для обустройства и монтажа ворот. Однако большинство застройщиков предпочитают использовать профнастил, поскольку он обладает рядом полезных свойств: долговечность, прочность, эстетичность и доступная стоимость. Сырье изготавливается на заводе посредством метода холодного проката стальных листов, обе стороны которых обрабатываются защитным слоем цинка, предохраняющим поверхность от пагубных воздействий окружающей среды и преждевременного разрушения. Для того чтобы более подробно ознакомиться с представленным материалом, а также ответить на вопрос, как сделать ворота из профнастила самостоятельно, следует разобраться в особенностях его использования и изучить технологию сборки.

Преимущества конструкций

Использование этого материала обусловлено рядом определяющих достоинств. Из них существенными признаются:

  • продолжительный период эксплуатации;
  • небольшой удельный вес конструкции;
  • огромный выбор цветовой гаммы и текстуры;
  • отсутствует необходимость проведения периодического ремонта;
  • ценовая доступность;
  • легкость монтажа.

Типы конструкций

Виды конструкций

Из множества имеющихся вариантов изготовления ворот стоит выделить два ярких представителя:

  1. Распашные – две створки, которые расходятся в противоположные друг от друга стороны.
  2. Откатные – одно полотно, перемещающееся вдоль ограждения.

Из представленного списка свой взор стоит остановить на втором виде, поскольку он экономит окружающее пространство и не прихотлив к воздействиям непогоды.

Для того чтобы возвести своими руками откатную конструкцию потребуется правильно рассчитать пропорции противовеса и подготовить надежный фундамент. В противном случае ворота могут деформироваться и выйти из строя.

Требуемые инструменты и приспособления

Абсолютно в любом строительном мероприятии предшествующим этапом всего хода работ является подбор необходимого инструмента. Чтобы изготовить откатные ворота потребуется:

  • строительный уровень и рулетка;
  • аппарат для сварки;
  • болгарка или специальная ножовка;
  • дрель с перфоратором и набором бит;
  • угловая шлифмашина;
  • резиновая киянка;
  • клепальник;
  • набор гаечных ключей;
  • штыковая лопата;
  • резервуар для приготовления бетонной или цементной смеси.

Структурные элементы конструкции

Предварительное проектирование и подбор оптимальных габаритов будущих ворот, от которых напрямую будет зависеть общий вес конструкции, – залог качественного и продолжительного срока службы. Составные детали подбираются с учетом общего веса, ширины проема и высоты облицовочного профнастила.

Кроме этого, важными элементами откатной конструкции являются консольные принадлежности, в состав которых входят:

  • верхний страховочный ролик;
  • нижние ролики;
  • концевой ролик и заглушка балки;
  • пара улавливателей;
  • направляющая рейка.

Вместе с тем неотъемлемая часть ворот – надежная рама, которая выполняет важную опорную функцию. При ее изготовлении, как правило, используются металлические профильные трубы, размеры которых зависят от габаритов проема.

Если есть желание обустроить ворота автоматикой, то не забудьте приобрести в дополнение к расходным материалам электрический привод, дистанционные пульты, маяк, зубчатые рейки. Также для крепления профнастила потребуется использование саморезов по металлу или вытяжных кровельных заклепок из расчета 15 шт. на лист.

Технология сборки

Для того чтобы надлежащим образом возвести откатные ворота следует составить примерный чертеж конструкции, в котором осуществить расчет требуемых материалов и указать все составные элементы.

Далее стоит приступить к подготовке мест под основание ворот и опорных столбов. В большинстве случаев они выполняются в качестве траншеи под закладной элемент и углублений.

Для упрощения этого процесса нелишним будет выбрать в качестве опорных столбов уже имеющиеся удерживающие основания забора.

Обустройство фундамента

Названный пункт включает в себя изготовление основания под опорные столбы и сами ворота. При отсутствии возможности использования опор от забора стоит выкопать две ямы глубиной не ниже 1,5 м. Затем устанавливаем столб в углубление и фиксируем бетонным раствором. Воротное основание предусматривает оборудование траншеи с шириной 50 см и глубиной не менее 1,5 м.

Важной особенностью является расположение траншеи. Она должна быть обустроена вплотную к ограждению!

Обустройство фундамента предполагает использование П-образного металлического изделия или швеллера, длина которого должна совпадать с протяженностью подготовленной траншеи. Вместе с этим для усиления основания и придания ему требуемой прочности применяют элементы арматуры. С внутренней стороны швеллерной балки привариваются отрезки металлических прутьев на глубину траншеи, образуя некоторую подпору. Швеллер должен быть уложен таким образом, чтобы верхний его край находился на одном уровне с дорожным покрытием, а его концы плотно прилегали к опорным столбам.

Установка опорных столбов

На поверхность швеллерной балки устанавливаются две роликовые тележки, которые будут осуществлять движение створки. Не стоит забывать и про размещение электрических питающих кабелей. Как правило, все схемы и чертежи прилагаются в комплекте на электрический привод.

Каждый раз при укладке швеллера с наваренными арматурными изделиями проверяйте их горизонтальность посредством строительного уровня. Вместе с тем во избежание перекосов и дальнейшей деформации ворот контролируйте их положение, которое должно четко совпадать с линией скольжения будущей створки.

Изготовление рамы

Перед тем как приступить к нарезке и сварке металлического профиля, следует определить размеры внутреннего каркаса и рамы. Для изготовления последней составляющей необходимо использовать профиль с сечением от 60×40 и страховочных перегородок 40×20.

На нижнюю балку рамной конструкции устанавливается направляющий рельс, и все элементы скрепляются посредством сварочного аппарата. Далее с помощью заклепок или металлических саморезов фиксируем профнастил на раме.

Не стоит забывать про технику безопасности при ведении работ с металлическими изделиями. Для этого стоит приобрести индивидуальные средства защиты очки и перчатки. Нелишним мероприятием будет являться предварительная очистка поверхности трубы от ржавчины и прочей грязи.

Заключительные мероприятия

На крайнюю швеллерную балку, забетонированную в фундаменте, следует зафиксировать каретки и раздвинуть их в противоположные стороны. Затем на них надевается рамная конструкция с накатным роликом и выравнивается по строительному уровню. После необходимо сваркой точечно прихватить платформу кареток со швеллером, еще раз проверить вертикальность, горизонтальность, отсутствие перекосов и окончательно проварить по всему периметру. Далее закрепляем уловители, верхний страховочный и концевой роликовые механизмы.

Крепление элементов должно осуществляться так, чтобы концевой ролик створки при закрытии ворот закатывался за улавливатель для снятия с него лишней нагрузки.

Важные особенности при установке

Аккуратные ворота из профлиста

Некоторые мастера, пренебрегая рекомендациями профессионалов по вопросу, как правильно возвести откатные ворота, осуществляют установку кареток с наваренными регулировочными шпильками. Использование этих приспособлений обусловлено удобством управления и их демонтажа в случае выхода из строя.

Пара неучтенных миллиметров впоследствии может привести к тому, что потребуется заново просверливать швеллерную балку, осуществлять подгон под новые размеры и пр. Это будет стоить как минимум пары затраченных дней и, в конечном счете заставит вернуться к предложенному способу установки.

В заключение хотелось бы отметить, что при возведении откатных ворот, прежде всего, стоит разобраться со всеми тонкостями монтажа и изучить не одну схему обустройства. Вместе с этим следует подсчитать вес конструкции и правильно подобрать все составные элементы. Для реализации последней задачи нелишним будет обратиться за помощью к специалистам, которые смогут не только указать на ошибки при составлении чертежа, но и посоветовать требуемое оборудование.

Видео

В видео подробно рассказывается о тонкостях сборки ворот из профнастила:

Фото

На фото изображены различные варианты ворот, изготовленных из профлиста:

Красивые ворота из профнастила

Откатные ворота

Откатные из профнастила

Еще откатной вариант

Распашные ворота

Ворота и калитка

Ворота из красивого профлиста

Красивой формы

На даче

Под дерево

С элементами ковки

Вид со двора

Ворота на петлях

Встроенная калитка в воротах

Схема

Если вы решите сделать ворота из профнастила, то предоставленные схемы помогут в этом:

Чертеж конструкции ворот

Чертеж откатных ворот

Ворота с разных ракурсов

Каркас ворот

Конструкция ворот

Схема откатных ворот

Комплектация распашных ворот

kakpravilnosdelat.ru

Распашные ворота из профнастила с калиткой своими руками

На огороженную территорию можно попасть несколькими способами: через сторожку или здание, через ворота и через калитку. Последний способ самый распространённый. Поэтому, когда строится забор, почти всегда планируется место под калитку. Но нередки случаи, когда ворота из профнастила с калиткой изготавливаются в комплекте. Это позволяет объединить транспортную и пешеходную зоны проникновения на территорию, что упрощает организацию подъездных и переходных дорог.

Виды ворот

Ворота бывают трёх основных видов:

  • Откатные
  • Распашные
  • Роллетные

Любая из этих конструкций может содержать в своей конструкции калитку. Только такое устройство в случае с роллетной конструкции выполняется из специальных компонентов и только в условиях специализированной мастерской. Такая конструкция достаточно сложная и изготовить её самостоятельно без наличия навыков и профессионального оборудования не получится.
В первых двух вариантах, ворота из профнастила с калиткой своими руками вполне можно изготовить. Эти конструкции идентичны и отличаются только лишь способом открывания.

Подготовка

Необходимый инструмент

Для того, чтобы изготовить забор с воротами и калиткой из профнастила потребуется подготовить следующий необходимый для этого инструмент:

  1. Болгарка с дисками по металлу
  2. Дрель и свёрла
  3. Рулетка
  4. Уровень и линейка
  5. Сварочный аппарат и электроды
  6. Отвёртка или шуруповёрт
  7. Наждачная бумага, тряпки для обезжиривания, маркер

Составление чертежа

Далее, что необходимо, это составить эскиз будущей конструкции. Благодаря ему появится возможность произвести расчёт необходимых материалов. Общая схема должна включать наличие всех размеров каждого элемента, а также нанесённые на план любые дополнительные рёбра жёсткости и т.д., для того, чтобы иметь полную возможность посчитать материал для их выполнения. Нужно принять во внимание то, какой будет калитка. Она может быть:

  • Встроенной
  • Отдельно стоящей

При высоте ворот менее двух метров, калитку необходимо делать отдельно, поскольку встроенный проход внутри створки ворот подразумевает высоту этой конструкции. Если этот показатель небольшой, то людям при входе в такой проём нужно будет постоянно наклоняться.
Примерный эскиз ворот с калиткой приводится ниже.

Расчет материала

Следующий этап – это расчёт материала на основании предварительных размеров ворот и калитки. Самая удобная ширина ворот будет 3,6 – 4 метра. Такие ворота сможет проехать грузовой автотранспорт даже под углом. Калитка должна иметь размер близкий к 1200 мм. Ворота могут быть:

  • Одностворчатыми
  • Двухстворчатыми

В зависимости от этого и будет производится расчёт необходимого количества материала для построения рамки и ворот в целом. Далее приведена таблица, в которой сведена зависимость ширины створок от ширины профлиста.

Установка столбов

В земле роются ямы и устанавливаются столбы. Их нужно обязательно залить бетоном. Металлические опоры могут быть обложены кирпичом. Если это требуется, то фундамент вокруг столба надо сделать таким же, как ширина кладки. Если калитка будет встроена в сами ворота, то для неё отдельный столб не требуется.

В данном примере, используется квадратная труба с сечением 80 x 80 x 3

Изготовление рамы створок ворот

Распашные ворота и калитка из профнастила начинают своё существование с изготовления рамок. В данном примере, мы используем квадратную трубу с сечением 40 x 20 x 2

  1. Для этого по размерам подготовленного чертежа производится порезка кусков уголка и профильной трубы
  2. Все отрезки складываются на ровной поверхности в единое целое, проверяются стыки, производится подрезка
  3. Все стыки свариваются и зачищаются болгаркой
  4. По периметру уголков сверлятся отверстия под крепление металлопрофиля. Это делается с учётом шага волны
  5. Готовые рамки зачищаются, обезжириваются, покрываются грунтом, сушатся, а после красятся

Крепление профнастила на раму

На готовые каркасы при помощи заклепок, а лучше, саморезов, крепятся листы профильного железа. Заклёпки не повредят краски в отверстиях, а это позволит длительное время не появляться точечным потёкам ржавчины из мест крепления листов.



Как правильно крепить профнастил на забор

Выбор профнастила, как материала на забор является правильным решением. Теперь нам необходимо разобраться и понять, как крепить профнастил на забор и какие есть методы и решения ...



Крепить листы можно и после навешивания створок на столбы, но делать это крайне неудобно. Отсутствие нужного упора, необходимость расшатывать ворота монтажными процессами делают крайне нежелательной подобную процедуру.

Установка ворот и калитки на столбы

Готовые створки ворот и калитка устанавливаются на подпорках (это могут быть кирпичи или деревянные бруски) по уровню на необходимой для открывания высоте. Следует внимательно отнестись к возможности свободно открываться и закрываться створкам, поскольку на поверхности почвы могут быть неровности или перепады высоты. Если есть помехи, то ворота нужно приподнять. Если калитка встроенная, то петли её тоже лучше приваривать на месте. Дело в том, что под нагрузкой провисания вся конструкция немного деформируется. Это совершенно можно не заметить визуально, но закрываться такой проход будет плохо, если петли были приварены заранее.

Установка петель

После того, как достигнут нужный уровень установки, можно выполнять крепление петель. Благодаря тому, что петли не были приварены сразу, в данный момент можно выбрать наиболее красивое и симметричное их положение относительно всей конструкции и верхней части столба. После приваривания петель рекомендуется с наружной их стороны просверлить в них по небольшому отверстию. Это даст возможность в дальнейшем через эти отверстия производить смазку подвижных частей без необходимости поднимать всю конструкцию.

Проверка стыковки

После того, как петли приварены, необходимо проверить ворота на предмет ровного их движения и стыковки при закрывании. Все уровни рамок должны полностью совпадать, не образовывать щелей и перекосов. Если всё выполнено правильно, то нужно зачистить сварочный шов, приподнять на подставках створки и положить на оси петель смазку, так как та, которая была с завода, вытекла или пришла в негодность при сильном нагреве во время сварочных работ.

Установка фурнитуры

Последний этап – это крепление фурнитуры. Все петли, задвижки, замки приставляются на нужной высоте и монтируются к воротам с учётом уже фактического провисания створок.

Финальные штрихи

После того, как калитка и ворота из профнастила своими руками смонтированы, все места сварочных работ, где подгорела краска, необходимо подкрасить.

Заключение

В этой статье коротко было изложено, как сделать ворота с калиткой из профнастила. Были приведены основные схемы расчёта материалов и чертёж, по которому можно собрать самостоятельно данную конструкцию. Все этапы проведения работ являются рекомендательными. Каждый мастер сам выбирает, в какой последовательности ему выполнять те или иные процедуры. Изготовление и монтаж забора и ворот с калиткой из профнастила будет в каждом конкретном случае выполняться по индивидуальным размерам. Главное, что у любого, кто захочет это сделать сам, будет на что опереться и где почерпнуть основную информацию. При наличии желания, всегда применив сообразительность и заменив указанные размеры на свои, вполне можно получить достойный результат. Главное, при всех работах не забывать о мерах личной безопасности и использовать только качественные материалы.

myfencing.ru
