Самодельный котел для водяного отопления своими руками

Без отопления дом не дом. На даче или в гараже тоже иногда без него не обойтись. Но что делать, если централизованного отопления нет и не предвидится даже в далекой перспективе? Стоит подумать об установке системы водяного отопления.

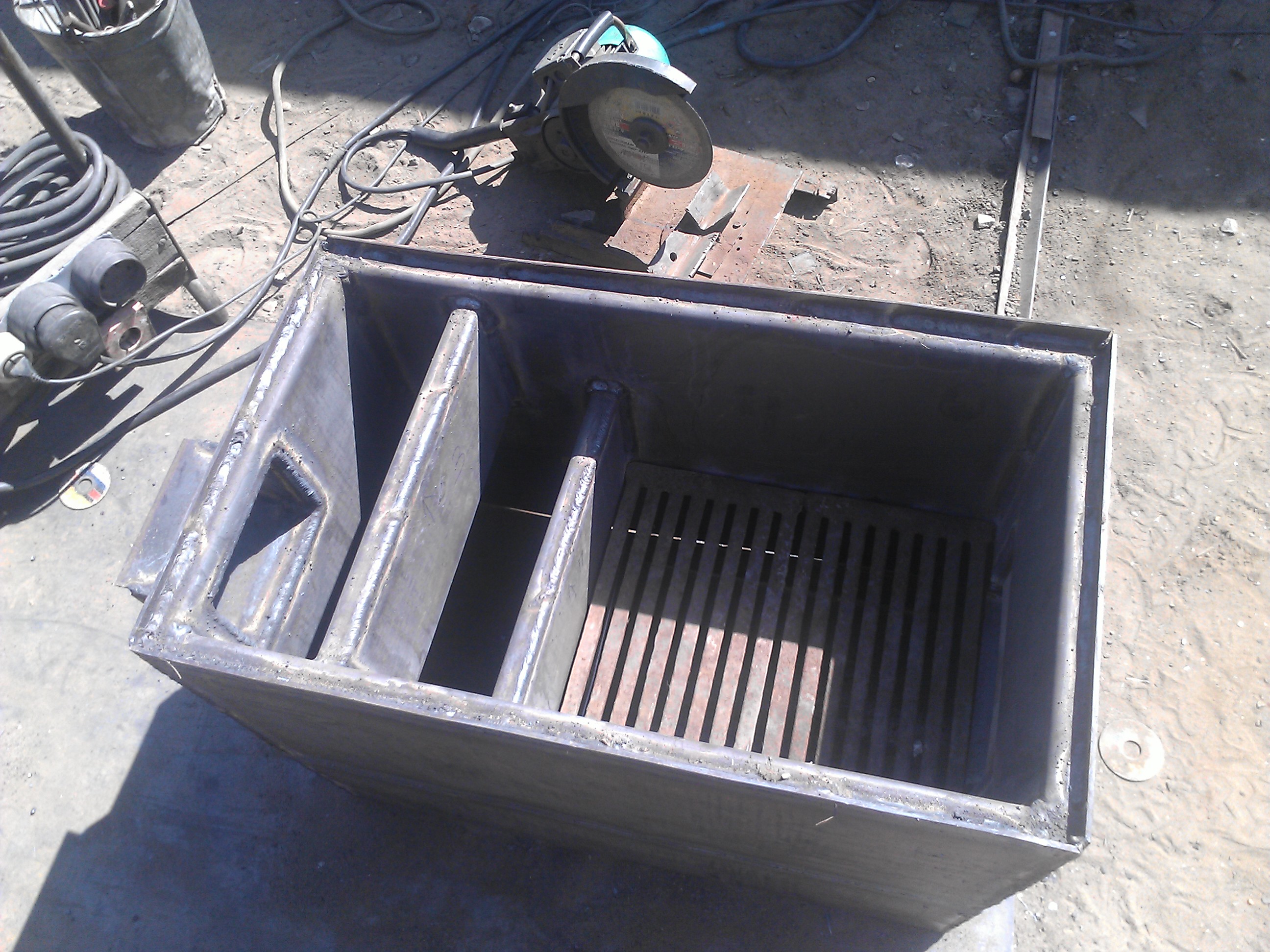

Самодельный котел водяного отопления

Когда не хватает денег на покупку заводского котла, на помощь приходят смекалка и опыт поколений мастеров, создававших нагреватели воды своими руками. Самодельный котел для водяного отопления не представляет особой сложности. Надо знать устройство, принцип функционирования котла и четко следовать рекомендациям.

Принцип работы

Работа котла, в том числе самодельного, базируется на сгорании в нем топлива и нагревании теплообменника с последующей передачей тепла теплоносителю. В нашем случае воде. Конструктивная схема и внешний дизайн зависят от доступности тех или иных материалов, видов топлива. В качестве топлива используются дрова, уголь, реже – отработанное масло.

Эффективность зависит от конструкции теплообменника. От площади и времени соприкосновения теплоносителя с теплом, получаемым из топки, зависит отдача. КПД котла зависит от полноты сгорания топлива. Когда пиролизный газ просто уходит в трубу, а поступление кислорода к камере сгорания недостаточно, не стоит ожидать больших результатов.

Решение одно – добиваться снижения температуры выходящих газов. Низкая температура на выходе дымохода увеличивает безопасность, продлевает срок службы нагревателя.

Требуемые материалы

Конструкцию реализуют двумя путями:

Разместить емкость с водой над топкой (в рубашке между стенками котла).

Пустить воду через змеевик, который проложен в камере сгорания на выходе продуктов горения из топки.

Первый – это классический вариант, позаимствованный из русской бани. Второй способ подходит для проточного котла с более высоким КПД. Детальную схему находят в интернете или заимствуют у знакомых, уже реализовавших данную идею.

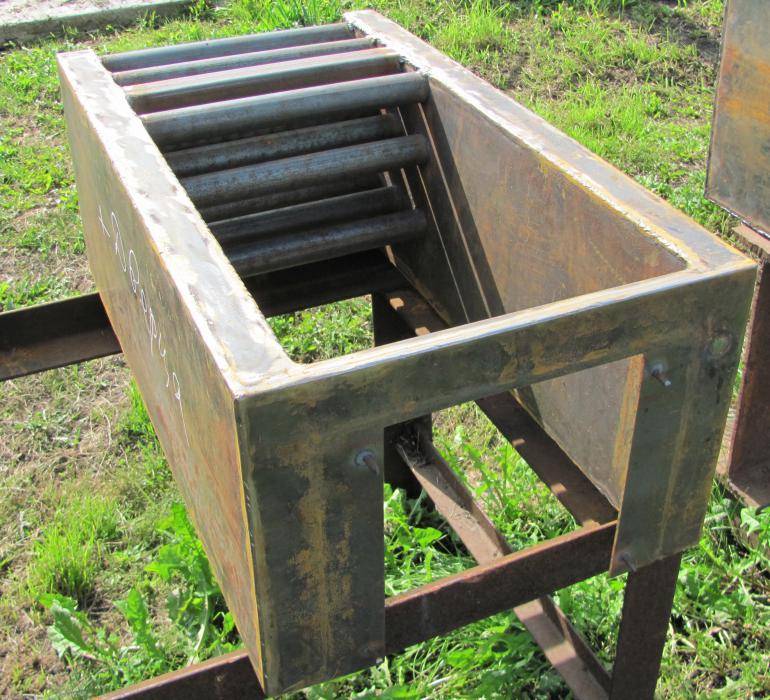

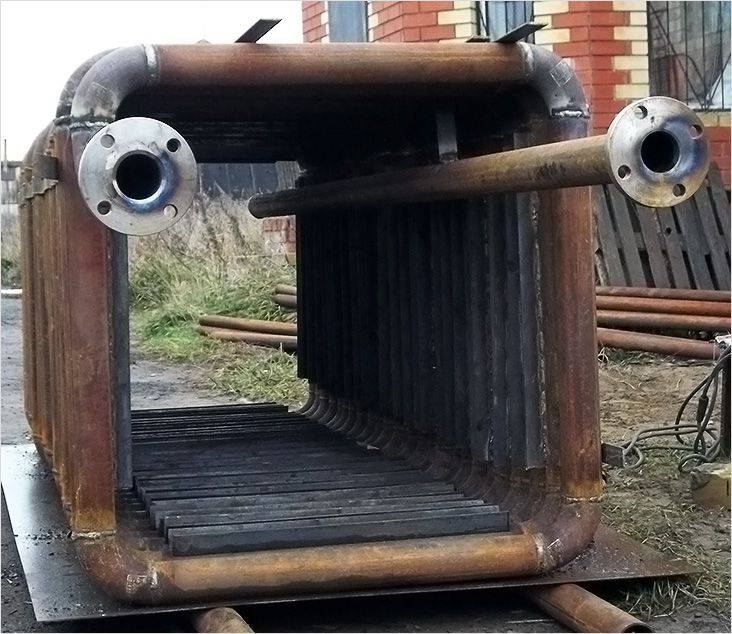

Самодельный теплообменник

Для котла понадобится металл толщиной не менее 5 мм. Топку лучше делать из чугуна, но его литьем сегодня мало кто занимается. Поэтому, ее изготавливают из жаропрочной стали легированной. Если использовать обычную сталь, то она может быстро деформироваться и даже прогореть. Чтобы укрепить стенки, их обкладывают огнеупорным кирпичом, что не всегда практично.

Для водяной рубашки подойдет металл обычного качества (например СТ20) толщиной 3 мм. Для труб, по которым проходят газы (их называют дымогарными), оптимальный диаметр – 50-75 мм. Материал лучше брать такой же. Конструкция рубашки выполняется жесткой, чтобы обеспечивать принудительную циркуляцию воды, когда нет электричества. Для этого наружные стенки топки укрепляют ребрами из металлопрофиля, к которым приварится внешний корпус. Шаг установки рекомендуется делать не менее 15 см.

Дверцы рекомендуется делать двухслойными с прокладкой теплоизолятора – асбеста, волокон базальта или их сочетаний. Их герметизируют шнуром из асбеста. Петли ставят регулируемые. Ручки покрывают эбонитом или текстолитом.

Диаметр выходного патрубка не менее 15 см, а длина трубы дымоудаления составляет 5-6 метров. Так обеспечивается естественная тяга. На выходе воды ставят обратный канал с трехходовым термодатчиком, настроенным на +55 градусов. Если вода не нагрелась до этой температуры, она пойдет по малому кругу. Как только температура достигнет +60 градусов, начнется забор воды из системы.

Насос нагнетания допускает использование труб с меньшим диаметром. Кроме того, бак с водой не требуется поднимать слишком высоко.

Если в систему включен насос, вода закипит при пропадании электричества.

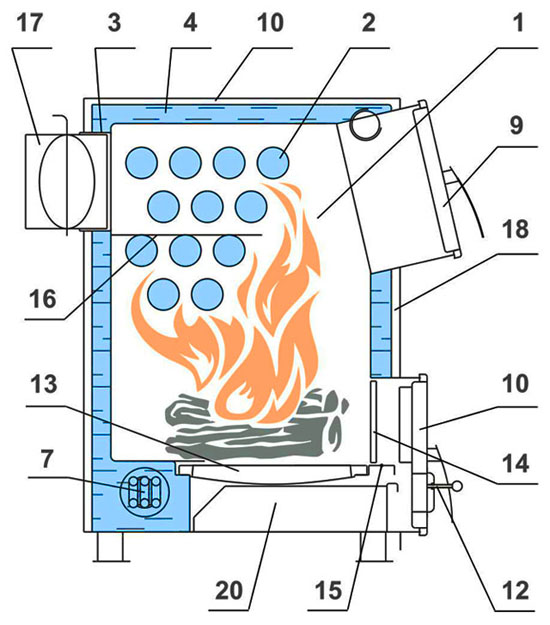

Устройство твердотопливного котла

Чтобы такого не произошло, требуется установка предохранительного клапана в водяную рубашку. Еще лучше установить источник бесперебойного питания или генератор. Не позволит котлу закипеть и теплоаккумулирующая емкость. Кроме того, она обогреет дом после полного сгорания топлива.

Манометры и термометры должны в обязательном порядке включаться в схему работы котла. Трубки для подачи воды и собственно теплообменника рекомендуется выбирать диаметром дюйм – дюйм с четвертью. Желательно, чтобы они были оцинкованные. Места резьбового соединения герметизируют льном и суриком.

Возможные конструкции котлов отопления

Самый распространенный – на дровах. Его сделать проще, но у него низкий КПД. Простейшая конструкция выполняется таким образом: в трубу большего диаметра вставляется трубка с меньшим. Последняя играет роль топки, а между трубами циркулирует вода.

Эффективны пиролизные котлы. Их КПД доходит до 92%. Они используют процесс сухой перегонки древесины. В этом случае топливо распадается на кокс и газ, который называют пиролизным. При соединении последнего с кислородом, происходит воспламенение с освобождением большой энергии. Одна порция дров в таком агрегате горит в три раза дольше, чем в обычном котле, а золы в несколько раз меньше.

Но пиролизный котел требует сухих дров. Их влажность не более 30%. Плюс, дороже обойдутся материалы.

Схема пиролизного котла

В котле, работающем на отработанном масле, реализован другой принцип. Когда на раскаленный поддон попадает масло, оно мгновенно испаряется, а выделившиеся газы нагревают емкость или трубки с водой. Такой котел топят даже соляркой.

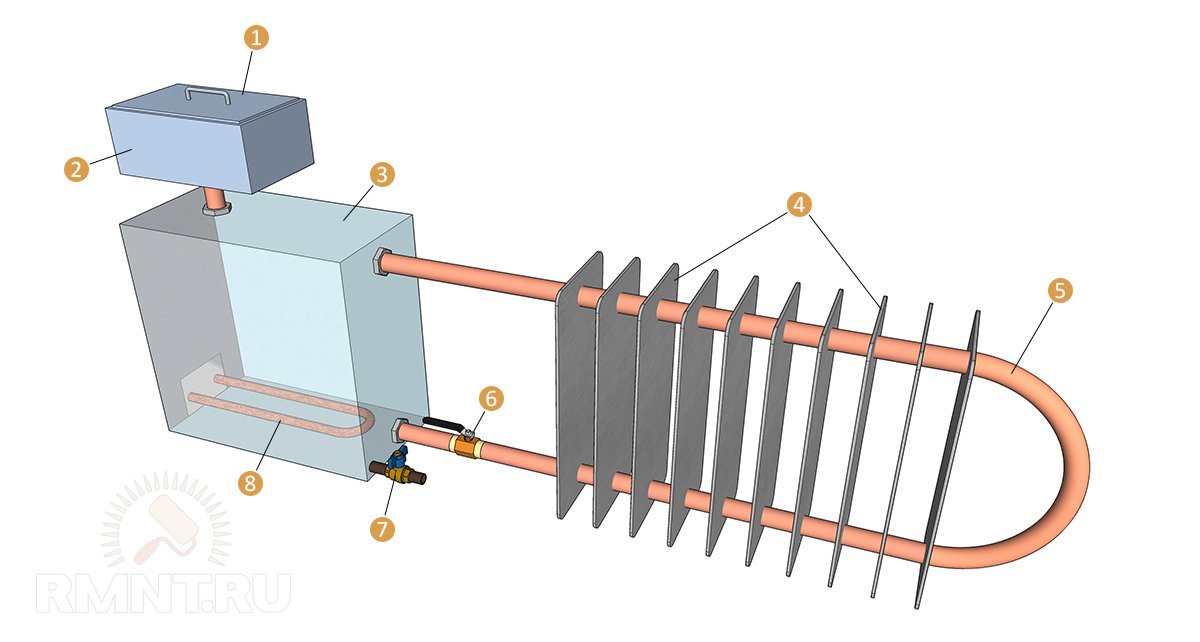

Электрический котел предполагает использование ТЭНов. Их можно просто установить внутри вертикальной трубы. Сверху организуют подачу воды, а обратную линию подключают снизу. Основной недостаток такого котла – малая мощность. Дело в том, что котлы мощнее 7 кВт подключать к сети напряжением 220 вольт запрещено. Для них требуется сеть 380 вольт.

На видео можно ознакомиться с устройством самодельного котла:

Инструменты для сборки котла

Сделать можно из подручных средств и при помощи стандартных инструментов, без дополнительного специального оборудования.

Чтобы отважиться на самостоятельную работу, в хозяйстве должны быть:

Листовой металл. Используют и старую чугунную печь.
Трубы стальные разного диаметра, в том числе, оцинкованные.
Старые стальные или чугунные дверцы и заслонки. Их делают самостоятельно, но лучше поискать на свалке или в магазине.
Автомобильный радиатор. Его используют как теплообменник.
Дрель.
Сварочный аппарат.
Болты, гайки, уголок, метизы, гаечные ключи, герметик и пакля.

Если в конструкции предусмотрен насос, надо найти и его. Еще понадобятся датчики давления, температуры и термостат.

Самодельный водяной котел отопления на дровах, своими руками для отопления дома

Автономное отопление набирает большую популярность не только у владельцев частных или загородных домов, но также и у жителей многоэтажных домов. Не все могут позволить купить себе дорогой газовый котел, к тому же, работы по его монтажу также влетят в немалую копеечку.

Самодельные отопительные котлы на дровах – это отличная альтернатива газовому котлу. Водяной котел отопления на дровах является наиболее эффективным в небольших частных или загородных домах. Такие котлы позволят не только организовать отопительную систему, но и систему горячего водоснабжения.

Водяной котел отопления на дровах

Большинство современных котлов работает на таком топливе, как газ, но не всегда дом имеет доступ к газовой магистрали и не всегда владелец дома может позволить себе купить дорогое оборудование. Отопительный котел на дровах поможет решить проблему обогрева дома. Электрический котел тоже стоит довольно дорого, к тому же, для мощного котла нужна более мощная проводка, да и электричество на сегодняшний день не стоит дешево.

Создаем котел отопления на дровах своими руками

Типы самодельных отопительных котлов на дровах
Расходные материалы и инструменты, необходимые для установки самодельного котла
Установка котла

Создаем котел отопления на дровах своими руками

Иногда подобные устройства ничем не уступают промышленным моделям – как по показателям эффективности, так и по параметрам мощности. В домашних условиях при соблюдении определенных правил и обладая нужным опытом и знаниями, можно изготовить водяной котел отопления на дровах сложнейшей конструкции, который по своим рабочим характеристикам способен превзойти и устройство, собранное в заводских условиях.

Изготовление котла также будет зависеть и от того, насколько точно будут произведены расчеты.

Для того чтобы изготовить проточный котел отопления на дровах, потребуются такие материалы, которые несложно достать, и которые нередко находятся у владельцев частных домов под руками. Особое внимание необходимо уделить таким моментам, как расчет рабочей температуры котла, толщина метала и другим. Если металл будет слишком тонким или рабочая температура котла будет чрезмерно высокой, то металл может выгореть.

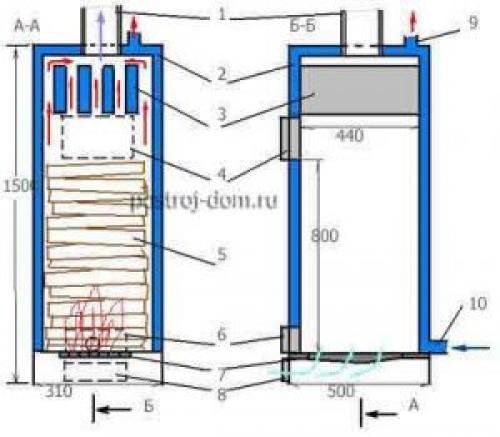

Чертеж самодельного котла на твердом топливе

Самодельный котел для водяного отопления на дровах можно изготовить и из старых или списанных котлов, которые ранее использовались в котельной или в паровозах. Таким образом, вы получите устройство, которое уже соответствует многим заданным условиям. Отопительный котел водяного отопления своими руками можно изготовить и из такого устройства, как готовая печь на дровах. Можно пройтись по пунктам, где принимают металлолом, по ближайшим свалкам, и получить котел за небольшую сумму или совершенно бесплатно. Самодельные котлы водяного отопления обойдутся тогда во много раз дешевле, чем котел, собранный на заводе.

Достоинства самодельного дровяного котла:

Высокая экологичность.
Высокий показатель КПД;
Доступное топливо и низкая стоимость котла;
Безопасность котла;
Простые условия эксплуатации;
Автономность установки.

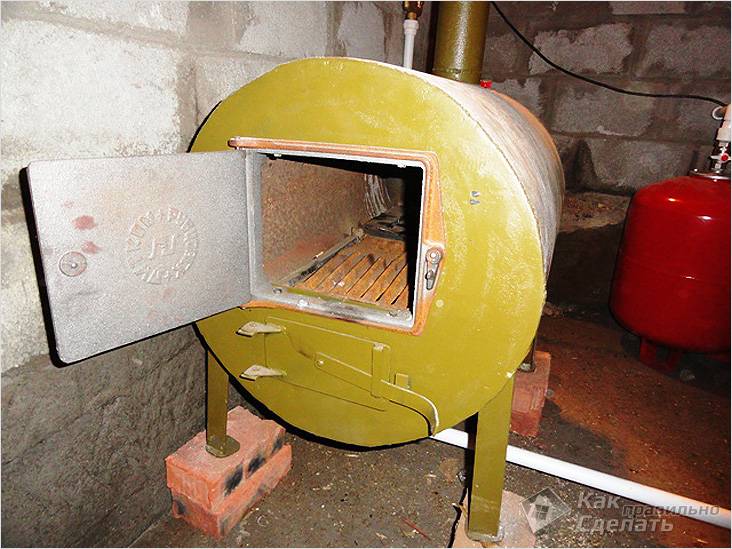

Переносной самодельный котел

Типы самодельных отопительных котлов на дровах

Самое главное различие между самодельными котлами данного типа от заводских устройств состоит в способе сгорания топлива. Классический вариант такого котла имеет только одну камеру сгорания, в которую помещается топливо.

Пиролизные котлы для водяного отопления дома – это такие устройства, которые оснащены двумя камерами и поэтому обладают более высокой теплоотдачей.

В верхней камере такого котла будет происходить сгорание газов, которые поступают из нижней камеры, которая предназначена для сгорания в ней дров. Такие водяные котлы отопления обладают более высокими показателями КПД. Обогреть дом посредством такого котла намного легче и быстрее.

Принципиальная схема пиролизного котла

Для пиролизных котлов необходимо использовать в качестве топлива дрова, у которых показатель влажности не должен превышать 20%. В противном случае дрова просто не будут гореть, и система отопления не будет функционировать.

Расходные материалы и инструменты, необходимые для установки самодельного котла

После того, как были проведены все расчеты, можно приступать к монтажу отопительной системы. Для этого понадобятся следующие инструменты и материалы:

Стальные трубы;
Прут с сечением в 20 мм;
Профильные трубы;
Центробежный вентилятор;
Различные гайки и болты;
Лист из стали;
Кирпич шамотный.

Самодельные водяные котлы для отопления могут быть исполнены различным образом. Для этого необходимо обладать такими знаниями:

Как правильно и точно выбрать место для топки самодельного котла;
Как наиболее верно рассчитать рабочие параметры теплообменника;
Вычислить наиболее эффективный и оптимальный вариант водоснабжения.

Можно найти довольно много информации, в том числе и от тех умельцев, которые уже установили в своем доме водяной котел отопления своими руками.

Любой вариант организации отопительной системы, найденный вами, можно усовершенствовать или переделать под свои нужды. Самое главное – это сделать правильный расчет и установить верным образом котел для парового отопления или водяного.

Изготовление твердотопливного котла

Установка котла

Если выполнены все расчеты и конструкция котла полностью завершена, можно приступать к его установке. В роли расчетного устройства возьмем способ Беляева. Внутренний объем устройства должен быть одинаковым, а вот объем рубашки теплообменника можно увеличить для того чтобы улучшить показатель эффективности котла. После того, как самодельный котел для водяного отопления будет монтирован в уготованное для него место, его необходимо будет присоединить к водяному контуру. Далее следует визуальная проверка, если заделаны все стыки и если все нормально, можно попробовать запустить котел водяного отопления на дровах.

Наиболее эффективная отдача тепловой энергии начнется тогда, когда котлы водяного отопления войдут в газогенераторный режим. Для того чтобы обогреть помещение, такому котлу потребуется от 20 до 30 минут.

Если установка завершена, котлы водяного отопления на дровах можно покрасить краской, обладающей хорошей огнеупорностью. Это придаст конструкции эстетичный и привлекательный вид.

Если водяной котел отопления был собран правильным образом, и все расчеты отопительной системы были осуществлены с максимальной точностью, то такие водонагревательные котлы для отопления будут более эффективными, чем газовые котлы с низким уровнем КПД или электро-дровяные агрегаты. Дровяные паровые котлы отопления более экономичные, а также с их помощью можно распределить тепло в помещении наиболее удобным для вас образом.

Сделать водонагреватель на дровах – Новости Матери-Земли

Сделать водонагреватель на дровах своими руками. Наша конструкция, водонагреватель Blazing Showers Stovepipe, производит горячую воду, которая остается теплой до 48 часов.

Три года назад мы сидели в наших каютах, думая, как мы могли бы удовлетворить нашу зависимость от горячих ванн и душей, не платя по смешным ценам за исчезающие запасы ископаемого топлива. Объединив наши таланты (один из нас — волшебник-механик, а другой — химик с докторской степенью), мы разработали альтернативную энергетическую систему, основанную на использовании тепла дымовой трубы, которое в противном случае тратилось бы впустую, — которая позволила нам выдерживать эти горячие ванны. Мы называем нашу систему водонагревателем Blazing Showers Stovepipe.

Основы водонагревателя на дровяной печи

Как видно на рис. 1, обычный водонагреватель представляет собой не что иное, как накопительный бак (расположенный между источником воды в доме и его различными кранами с горячей водой), расположенный над газовой или электрической горелкой. . Поскольку при нагревании вода имеет тенденцию подниматься вверх, холодная вода подается в нижнюю часть бака, а горячая вода забирается сверху.

На рис. 2 такой обычный водонагреватель сравнивается с системой Blazing Showers. Как видите, в нашей установке используется змеевик из медных труб, расположенный внутри дымохода дровяной печи, для нагрева воды, хранящейся в нашем резервуаре для хранения. Горячий дым, поднимающийся по дымоходу, нагревает воду в медном змеевике, что заставляет ее подниматься (и тем самым втягивать в змеевик больше холодной воды). Тем временем вода, нагретая из дымохода, стекает в верхнюю часть накопительного бака, где остается до тех пор, пока кто-нибудь не решит принять «горячий душ» и не откроет кран.

Обратите внимание, что в нашей системе нет насосов: вместо этого всю работу выполняет обычная тепловая конвекция.

Горячая вода… На ночь!

Сколько времени потребуется, чтобы таким образом наполнить бак горячей водой? Ответ зависит от того, насколько холодна поступающая холодная вода, сколько галлонов вмещает ваш водонагреватель и насколько горячо пламя в вашей печи. По нашим оценкам, пылающий огонь в дровяной печи среднего размера может производить 20 галлонов горячей воды в час. И — если вы храните эту нагретую воду в изолированном резервуаре, как мы предписываем, — она останется горячей до 48 часов после того, как огонь погаснет. На практике это означает, что если однажды вечером в вашей печи затопили огонь, то на следующее утро, когда вы проснетесь, у вас все равно будет столько горячей воды, сколько вам нужно (для купания, мытья посуды и т. д.). Фактически, эта вода будет оставаться теплой в течение двух полных дней … даже если вы не зажжете печь снова в любое время в течение этого периода.

Перво-наперво: резервуар для хранения

Первое, что вам нужно, прежде чем вы сможете установить собственную систему, конечно же, резервуар для хранения. Если у вас уже есть водонагреватель, вы можете его использовать… в противном случае поищите «бывшее в употреблении» устройство.

Многие водонагреватели, как вы вскоре обнаружите, выбрасываются исключительно из-за поломки термостата или нагревательного элемента. Такие бывшие в употреблении пожиратели топлива — если они не протекают и не сильно проржавели — идеально подходят для нашей цели. Чтобы найти один из этих контейнеров для хранения, поищите на местной свалке, в энергетической компании или в заброшенных домах (однако убедитесь, что дом действительно заброшен, прежде чем рыться в нем). Или, если у вас нет времени, чтобы найти резервуар для воды, обратитесь к местному сантехнику. Скорее всего, он обслуживает довольно много сломанных водонагревателей и может достать вам хороший за 5 долларов или корзину снежного горошка.

Естественно, как мы уже указывали, вам нужен герметичный бак и, по крайней мере, относительно без ржавчины. Мы обнаружили, что легкость, с которой различные фитинги (прикрепленные трубы и соединители) могут быть сняты со старого водонагревателя, довольно часто является хорошим показателем общего состояния устройства. Или, наоборот, если его арматура заржавела так сильно, что вы не можете ее снять, вероятно, с обогревателем не стоит шутить.

Танк: Местоположение

После того, как вы приобрели исправный резервуар для воды, важно правильно установить его по отношению к змеевику дымохода. Обратите внимание на рис. 2, что отверстие X находится над отверстием Z. . . и что Y выше W. Очевидно, Y должно быть выше W, потому что именно поднимающийся столб горячей воды заставляет жидкость циркулировать по системе.

Также обратите внимание, что расстояние по вертикали, разделяющее Y и W, определяет, насколько далеко по горизонтали вы можете поставить резервуар для воды от печи: вы можете отодвигать резервуар на два фута от дровяной горелки на каждый фут, который Y выше W.

Резервуар: Изоляция

Обычные водонагреватели не имеют надлежащей изоляции из-за (мы полагаем) политики защиты прав потребителей и того факта, что накопительный барабан каждого устройства находится так близко к его нагревательному элементу. Поскольку нашей целью является эффективное накопление тепла (и поскольку в нашей системе резервуар находится несколько дальше от источника тепла), мы можем и должны сделать лучшую изоляцию.

Один из способов добиться этого — [A] связать весь водонагреватель — верхнюю, нижнюю и боковые части — стекловолокном от четырех до шести дюймов, [B] обернуть одеялом (или листом) бак, облицованный стекловолокном, и [C] сшейте края одеяла (или простыни) вместе. Или вы можете соорудить короб вокруг резервуара для хранения и заполнить его натуральными материалами — древесной стружкой, кусочками коры, опилками, куриными перьями, тряпками, картонными коробками для яиц, шерстью и т. д. — которые создают изолирующие воздушные ловушки.

В дополнение к защите резервуара от потери тепла мы рекомендуем также изолировать все открытые трубы.

Переходник для бака-накопителя

Если бы вы подавали горячую воду из змеевика дымохода Blazing Showers непосредственно в верхнюю часть бака-накопителя, как показано на рис. 3, любые пузырьки воздуха в трубах вскоре оказались бы в ловушке в верхней части бака-накопителя. высшая точка системы. Это ухудшит конвекционную циркуляцию жидкости через нагревательный змеевик, и для предотвращения такого явления мы разработали специальный переходник.

Как показано на рис. 4, наш переходник в сборе навинчивается на выпускную трубу горячей воды в верхней части бака-накопителя, что позволяет свеженагретой воде поступать в контейнер по тому же пути, по которому она отводится. к кранам. Таким образом, любой воздух в системе быстро выходит в патрубки горячей воды и устраняется. (Обратите также внимание на рис. 4, что узел адаптера содержит устройство против сифонирования, чтобы предотвратить забор холодной воды со дна емкости для хранения, когда краны с горячей водой открыты.)

Водонагреватель с топкой

Наш водонагреватель с топкой работает точно так же, как и модель с дымоходом, за исключением того, что нагревательный змеевик устанавливается в топке печи, а не в дымоходе. Мы разработали эту систему специально для использования с высокоэффективными автоматическими печами барабанного типа (такими как Ashley 25, King Automatic, Atlanta Automatic 2502 и т. д.) … печами, которые производят такой холодный дым, что мы вынуждены поставить наш нагревательный змеевик прямо внутри топки. (К счастью, эти дровяные горелки достаточно просторны внутри, чтобы вместить как медные трубы, так и большое количество топлива.) На рис. 6 показано, как наш змеевик нагревателя топки устанавливается в одной из этих печей.

Солнечное водонагревание

Всего за пару модификаций наша базовая система Blazing Showers будет работать и как дымоход, и как солнечная система нагрева воды. То есть дровяная печь и солнечный коллектор могли использоваться как одновременно, так и независимо для производства горячей воды и подачи ее в накопительный бак (см. рис. 7). Такая установка, конечно, идеальна для людей, которые, как и мы, живут в более солнечных частях страны, где дровяные печи не используются круглый год. А так как солнечная часть системы нуждается в работе только в самую жаркую погоду, то сам коллектор может быть довольно простым, малотехнологичным устройством. Следующим летом мы намерены вывести на рынок наш супер-простой солнечный коллектор «солнечный день».

Это природный

Горячая вода, нагретая отработанным теплом дровяной печи, является естественным. И это экономично! (Только подумайте: больше не нужно платить по счетам за горячую воду, и вы можете получать от 10 до 25 долларов в месяц!) торт . . . и добавленная самодостаточность — глазурь. Проверьте совместимость с этой таблицей различных типов дровяных печей.

Первоначально опубликовано как «The Blazing Showers Stovepipe Water Heater» в ноябре/декабре 1976 выпуск НОВОСТЕЙ МАТЬ-ЗЕМЛЯ.

Установка водонагревателя (сделай сам) | Семейный мастер на все руки

Обновлено: 11 марта 2022 г.

Замените его самостоятельно и сэкономьте сотни долларов!

Следующий проект›

Семейный мастер на все руки

Изношенные водонагреватели протекают, расходуют энергию и могут буквально оставить вас холодными. Эта статья покажет вам, как самостоятельно установить новый газовый или электрический водонагреватель и сэкономить кучу денег.

By the DIY experts of The Family Handyman Magazine

Time
Complexity
Cost

Overview

If you have some basic plumbing experience , вы можете заменить водонагреватель самостоятельно и сэкономить от 200 до 400 долларов на оплате услуг сантехника. Мы покажем вам, как заменить обычный газовый водонагреватель. Процедура такая же, как и для пропанового обогревателя. Если вы выберете газовую модель с принудительной вентиляцией, все подключения воды и газа будут такими же, как показано на рисунке, но этапы вентиляции будут другими. Чтобы узнать больше, выполните поиск по запросу «водонагреватель с принудительной вентиляцией» выше. Заменить электрический водонагреватель немного проще. Все водопроводные соединения одинаковы, и вам не нужно иметь дело с газопроводом или вентиляцией. Для получения подробной информации о ситуациях, отличных от показанной здесь (например, электрических моделях, пластиковых водопроводах или медных газопроводах), выполните поиск по запросу «заменить водонагреватель» выше.

Время, материалы и деньги

Если у вас большой опыт работы с сантехникой, вы сможете выполнить этот проект за полдня. Но мы рекомендуем вам начинать с утра, чтобы у вас было достаточно времени, чтобы закончить работу и не оставлять семью без горячей воды на ночь. Вам понадобится помощник, который вынесет старый обогреватель и вставит новый. Обратитесь к своему перевозчику мусора или в центр утилизации, чтобы узнать, как утилизировать старый обогреватель.

Стоимость водонагревателя

Новый водонагреватель будет стоить от 250 до 500 долларов, в зависимости от размера, эффективности и гарантии. Материалы, которые вам понадобятся для установки, зависят от вашей ситуации и местных норм.

Коды установки водонагревателя

Даже если в прошлом вы работали с водопроводными и газовыми линиями, не рискуйте и обратитесь в местный отдел инспекции. Получите разрешение (если требуется) и обсудите планы установки с инспектором.

Отключить газ и воду

Фото 1: Отключить газ

Отключить газ, повернув ручку на четверть оборота. В положении «выключено» рукоятка перпендикулярна трубе.

Фото 2: Сначала отключите газ

Отключите подачу газа на штуцере. Поместите ключ большего размера на гайку и удерживайте муфту соединения другим ключом. Начните с гаечных ключей на четверть оборота друг от друга.

Фото 3: Разрежьте линию холодной воды

Разрежьте линию холодной воды над старой задвижкой, чтобы освободить место для нового шарового клапана. Обрежьте линию горячей воды на той же высоте.

Для начала выключите газ у крана возле водонагревателя (Фото 1).

Если «запорный» клапан над водонагревателем представляет собой задвижку (Фото 3), мы рекомендуем заменить ее шаровым краном (Фото 4). Обязательно выберите «полнопроходной клапан». Задвижки часто протекают или не закрываются плотно. Для замены клапана придется перекрыть воду на главном кране (обычно около счетчика). Это означает, что весь ваш дом будет без воды, пока вы не установите новый клапан. Если у вас уже есть шаровой кран или вы решили оставить старую задвижку на месте, вы можете просто закрыть ее. Таким образом, остальная часть дома будет иметь холодную воду, пока вы работаете (туалеты по-прежнему будут работать!).

При выключенных воде и газе слейте воду из нагревателя. Подсоедините садовый шланг к сливному клапану в нижней части бака, проведите его к стоку в полу и откройте сливной клапан. Чтобы впустить воздух в линии горячей воды и ускорить процесс слива, подойдите к самому высокому крану в доме и включите только горячую сторону (на однорычажных смесителях нажмите рычаг до упора влево).

Обновите свои газовые клапаны

Если ваш клапан не похож на этот, см. «Старые газовые клапаны могут протекать».

Отсоедините газовую, вентиляционную и водяную линии

Отсоедините газовую линию от штуцера (Фото 2). Затем разобрать резьбовой «тройник» и «капельницу» и снять ниппель с газового регулирующего клапана водонагревателя. Не выбрасывайте их — они понадобятся вам для нового водонагревателя. Если у вас медная газовая линия или гибкая линия подачи, просто открутите гайку.

Чтобы разобрать вентиляционный трубопровод, выкрутите винты из листового металла. Носить перчатки; концы металлической трубы острые. Вы можете повторно использовать вентиляционные трубы, если они в хорошем состоянии. Но если вы обнаружите даже незначительные дырки, трещины или коррозию, выбросьте их в мусорное ведро. Новая труба стоит недорого, а утечки могут привести к накоплению в вашем доме смертельно опасного угарного газа.

Затем с помощью трубореза отрежьте медные водопроводные трубы (Фото 3). Если у вас медные гофрированные водопроводные линии, просто отсоедините гайки на водонагревателе. Если у вас есть трубы из оцинкованной стали, отсоедините штуцеры так же, как мы сделали с газовым штуцером, показанным на Фото 2. Также отвинтите нагнетательную трубку от клапана температуры и давления (T&P). Возможно, вы сможете повторно использовать его на новом водонагревателе.

К этому моменту старый нагреватель должен быть достаточно слит, чтобы его можно было отодвинуть в сторону (с помощником). Если нагреватель сливается недостаточно быстро, клапан может засориться отложениями. Дайте ему стечь как можно дольше, а затем переместите нагреватель наружу, чтобы вы могли снять сливной клапан с бака.

Снова подключите воду

Фото 4: Установите новые клапаны

Снова подключите воду. Сначала установите новые клапаны, чтобы вы могли включить воду в остальной части дома. Затем установите ниппели, а затем резьбовые фитинги и «заглушки» из трубы. Удерживайте последнюю секцию на месте, чтобы отметить длину.

Фото 5: Окончательное соединение

Окончательное соединение выполните с помощью скользящих муфт. Убедитесь, что муфта не соскользнет вниз, когда вы ее нагреваете.

Установите сливной поддон так, чтобы его отверстие было обращено к стоку в полу. Попросите кого-нибудь помочь вам поднять и установить нагреватель в поддон. Если вы заменяете запорный клапан, затем припаяйте новый шаровой клапан.

Вкрутить диэлектрические ниппели в новый водонагреватель. Эти ниппели с пластиковым покрытием уменьшают коррозию и увеличивают срок службы водонагревателя. Некоторые водонагреватели поставляются с уже установленными диэлектрическими ниппелями (купите комплект, если у вас их нет). Обязательно покройте резьбу герметиком для трубной резьбы или обмотайте тефлоновой лентой. Затем припаяйте медные фитинги с внутренней резьбой к коротким медным трубкам и отложите их для охлаждения. Затяните охлажденные фитинги на ниппели. Затем добавьте короткие отрезки трубы ниже клапанов (Фото 4) и выполните окончательные соединения с помощью «скользящих» муфт (Фото 5). Вы должны использовать скользящие муфты — стандартные «стопорные» муфты не будут работать. Чтобы получить советы по пайке медных труб, выполните поиск по слову «припой» выше.

Наденьте «дутьевую трубку» на клапан T&P. Если старая выдувная трубка слишком короткая, вы можете использовать 3/4 дюйма. оцинкованная стальная труба или медная труба (вместе с фитингом с наружной резьбой). Если вы используете оцинкованную трубу, отрежьте резьбу на дне, чтобы кто-нибудь не заткнул нагнетательную трубку в случае утечки из клапана T&P.

Установка нового вентиляционного отверстия

Фото 6: Соедините вентиляционную трубу и кожух

Присоедините вентиляционную трубу к кожуху с помощью винтов для листового металла. Никогда не используйте переходник, даже если отверстие вытяжки меньше, чем вентиляционная труба.

Установите новый вытяжной колпак на водонагреватель и закрепите его винтами для листового металла. Обратитесь к руководству по установке, чтобы узнать рекомендуемый диаметр вентиляционной трубы для вашего нового обогревателя. Если рекомендуемый диаметр вентиляционной трубы больше диаметра отверстия вентиляционного колпака, не устанавливайте переходник. Перед установкой регулируемого колена отмерьте прямой участок новой оцинкованной вентиляционной трубы, чтобы он поднимался как можно выше (чем выше подъем, тем лучше тяга). На любых горизонтальных участках вентиляционного отверстия убедитесь, что труба наклонена вниз к водонагревателю на 1/4 дюйма на фут трубы. Отогните небольшие отрезки трубы и прикрепите ее винтами непосредственно к вытяжке (Фото 6). Затем продолжайте установку новых секций вентиляционной трубы и подключение к дымоходу. Большинство норм сантехники требуют как минимум три винта для каждого соединения вентиляционной трубы. Советы по вырезанию металлических вентиляционных отверстий можно найти выше по запросу «листовой металл».

Подключить газ

Фото 7: Снова подключить газ

Снова подключить газ. Удерживайте регулирующий клапан, чтобы не повредить его. Затем вкрутите капельницу в тройник.

Фото 8. Определение правильной длины ниппеля

Измерьте расстояние между штуцером и тройником и добавьте 1 дюйм, чтобы определить правильную длину ниппеля.

Фото 9: Проверка на герметичность

Проверка на герметичность путем смазывания каждого соединения мыльной водой. Если вы видите пузыри, затяните или снова соедините соединение.

Нанесите газовый герметик или ленту для трубной резьбы (не используйте стандартную белую тефлоновую ленту) на газовый ниппель и ввинтите его в новый газовый регулирующий клапан. Затяните ниппель с помощью двух трубных ключей (Фото 7). Соберите тройник и капельницу, используя ту же технику с двумя ключами.

Если старый участок трубы под штуцером больше не подходит, необходимо измерить новый ниппель (Фото 8). Убедитесь, что вы собрали и затянули газовый штуцер, прежде чем измерять длину промежуточного ниппеля. Добавьте 3/4 дюйма к 1 дюйму к этому измерению и купите новый ниппель. Когда газовые соединения завершены, включите газ и проверьте на наличие утечек (Фото 9).). Вы можете купить течеискатель в удобной бутылке с распылителем (3 доллара США) или приготовить собственный раствор (одна часть средства для мытья посуды и две части воды).

Откройте водопроводные краны и кран наверху и наполните бак. Оставьте кран открытым, пока не польется вода. Затем отключите его и проверьте новые соединения воды на наличие утечек. Откройте газовый клапан и зажгите запальник, следуя инструкциям производителя. Вас ждет приятный сюрприз с вашим новым водонагревателем — производители покончили со старой пилотной системой «спичного огня». Вместо того, чтобы поджигать пилот спичкой или зажигалкой, вы просто нажимаете кнопку.

Когда горелка зажжется, проверьте ее на наличие «обратной тяги», которая может привести к проникновению в ваш дом смертельно опасного угарного газа. Закройте все двери и окна и включите кухонные и ванные вытяжные вентиляторы. Когда горелка поработает не менее одной минуты, переместите ароматическую палочку вокруг вытяжного колпака. Дым должен подниматься в вентиляционное отверстие. В противном случае выхлоп может попасть в ваш дом. Выключите газ и вызовите профессионального сантехника.

Наконец, установите термостат на безопасную температуру. (Для справки, выполните поиск «температура водонагревателя» выше.) Примерно через два часа у вас будет достаточно горячей воды для заслуженного долгого душа.

Старые газовые клапаны могут протекать

«Смазочные» клапаны, используемые в старых домах, с возрастом имеют тенденцию протекать. Даже если ваш местный код не требует замены, мы рекомендуем вместо этого установить шаровой газовый клапан (10 долларов США). Замена не сложная; Вы просто откручиваете старый клапан и прикручиваете новый. Но вам придется перекрыть главный газовый вентиль, а затем снова зажечь запальные лампочки. Если вы не знаете, как справиться с этими задачами, вызовите профессионального сантехника и рассчитывайте заплатить от 80 до 150 долларов.

Требования местного кода

В домашнем центре вы найдете множество аксессуаров для вашего нового водонагревателя. Некоторые требуются местными нормами; другие просто хорошие идеи. Сантехнические коды различаются, поэтому уточните у местного инспектора.

1. Запорный газовый клапан
Все коды требуют наличия газового клапана рядом с водонагревателем. Если у вас клапан со смазкой, см. раздел «Старые газовые клапаны могут протекать» выше.

2. Сейсмостойкие ремни
Эти ремни предотвращают опрокидывание водонагревателя и необходимы в сейсмоопасных районах. 12 долларов за пару.

3. Гибкий газопровод
Гибкий газопровод может выдерживать движения и обычно требуется в сейсмоопасных районах. Их проще соединить, чем стальную трубу, но не везде пускают, так что уточните у инспектора. 15 долларов.

4. Капельница
Любая пыль или песок из газопровода попадает в этот короткий отрезок трубы до того, как они достигают регулирующего клапана водонагревателя. Требуемая длина капельницы варьируется.

5. Запорный клапан
Для всех кодов требуется клапан на линии холодной воды. Хотя это и не требуется нормами, второй клапан на горячей линии упрощает будущую замену водонагревателя. 10 долларов каждый.

6. Гибкие водопроводные линии
Эти гибкие линии выдерживают движение и необходимы в сейсмоопасных зонах. Но вы можете использовать их только потому, что их легко установить. 20 долларов за пару.

7. Переливной поддон
Согласно большинству сантехнических норм требуется наличие поддона и сливной трубы в местах, где утечка может привести к повреждению. Но установка дренажного поддона — хорошая идея для любого места. 18 долларов.

8. Расширительный бачок
В некоторых кодах требуется расширительный бачок для поглощения давления, создаваемого при расширении нагретой воды. 35 долларов.

9. Продувочная трубка
Клапан T&P сбрасывает давление, а «продувочная трубка» направляет обжигающую горячую воду на пол. Требуемое расстояние между выдувной трубкой и полом обычно не превышает 18 дюймов.

Соединение водонагревателя

Строительные нормы и правила штата Нью-Джерси требуют установки соединительного провода между трубами холодной/горячей воды и газопроводом. Большинство местных норм не требуют соединительных проводов, но они служат определенной цели.
