Передача данных со счетчиков – Передача показаний счетчиков воды / Госуслуги Москвы

Автоматическая передача показаний — Возможности системы SAURES

SAURES собирает и автоматически передает показания счетчиков в расчетные центры (ЕИРЦ), управляющие и ресурсоснабжающие (РСО) компании, ТСЖ, ЖСК. Подключите к счетчикам контроллер SAURES и укажите в настройках день отправки показаний.

Доступные способы автоматической отправки:

• По электронной почте (для всей России)
• Через сервер портала mos.ru (для Москвы)

Настройте в личном кабинете системы способ и дату отправки данных. В назначенное время система автоматически передаст показания и оповестит вас об успешной отправке по email или push-уведомлением на смартфон.

При передаче данных в управляющую компанию или РСО по email мы рекомендуем выбирать день и время отправки, ориентируясь на требования и правила приема показаний этими компаниями.

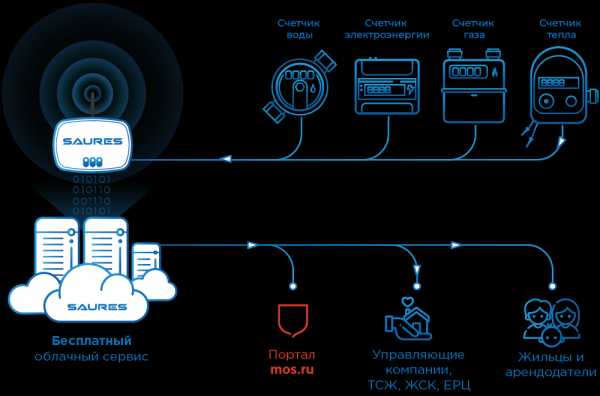

Как работает автоматическая передача показаний

Оборудование SAURES собирает данные о расходе ресурсов

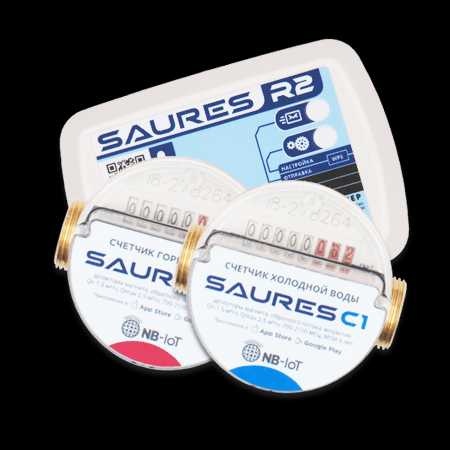

Мы разработали два типа устройств для сбора и передачи данных: контроллеры и счетчики воды с радиомодулем NB-IoT. Контроллеры используются с совместимыми приборами учета, а счетчики с NB-IoT применяются там, где невозможно использование контроллера.

Раз в сутки (по умолчанию) контроллер передает данные в облачный сервис, где показания накапливаются и хранятся

Облако SAURES автоматически отправляет показания выбранным способом, в указанные вами день и время

Изменить время и способ отправки вы можете в своем личном веб-кабинете.

Если сумма квартплаты и объем потребленных ресурсов в квитанции оказались для вас неожиданным сюрпризом, личный кабинет поможет найти нерациональный расход воды, электроэнергии, газа и тепла при помощи удобных графиков.

Автоматическая передача показаний счетчиков воды

В настоящее время система SAURES предоставляет два варианта автоматической отправки показаний счетчиков воды:

• Автоматическая передача показаний на mos.ru
• Отправка в расчетный центр (ЕИРЦ), управляющую и ресурсоснабжающую компанию по электронной почте.

Какой вариант доступен Вам

Автоматическая передача показаний счетчиков электроэнергии, газа и тепла

Для счетчиков электроэнергии, газа и тепла на текущий момент доступна только отправка показаний по электронной почте.

Уточните у поставщика ресурса или своей управляющей компании адрес электронной почты, предназначенный для сбора показаний и срок, в который нужно предоставлять данные.

Настройте отправку, используя эти данные, в личном кабинете saures и система будет автоматически передавать показаний в указанный день.

Как подобрать оборудование

В первую очередь проверьте совместимы ли ваши счетчики с контроллерами SAURES. Полный список совместимых приборов расположен на странице Совместимое оборудование.

Если у ваших счетчиков воды нет импульсного выхода, а электросчетчика нет в списке совместимых, то всё необходимое оборудование для автоматической передачи показаний можно купить в нашем интернет-магазине.

За бесплатной консультацией по подбору оборудования и совместимости устройств обращайтесь в онлайн-чат или по телефону +7 (495) 558-62-69.

Нужна помощь? Наши менеджеры помогут подобрать оборудование.

Позвоните мне

Полезные материалы:

Как установить и настроить оборудование для автоматической передачи показаний?

Подключить оборудование и настроить автоматическую отправку показаний можно самостоятельно или с помощью наших партнеров.

Для самостоятельной настройки пригодятся следующие полезные статьи:

Хотите купить сразу с установкой? Выберите нашего партнера, оказывающего услуги установки.

Кому выгодна автоматическая передача показаний со счетчиков?

Владельцам и жильцам квартир

• не нужно каждый месяц помнить о передаче показаний
• не нужно лезть в пыльный, неудобный сантехнический шкаф или электрощиток
• не нужно разбираться с перерасчетами в случае просрочки – показания всегда переданы вовремя.

Расчетным центрам, управляющим компаниям, РСО

Благодаря тому, что потребители передают показания со счетчиков в автоматическом режиме управляющие и сбытовые организации получают данные о потребленных ресурсах вовремя, в полном объеме и с минимальными затратами. Особенно если дистанционный сбор показаний организован в целом доме, районе, поселке или жилом комплексе.

www.saures.ru

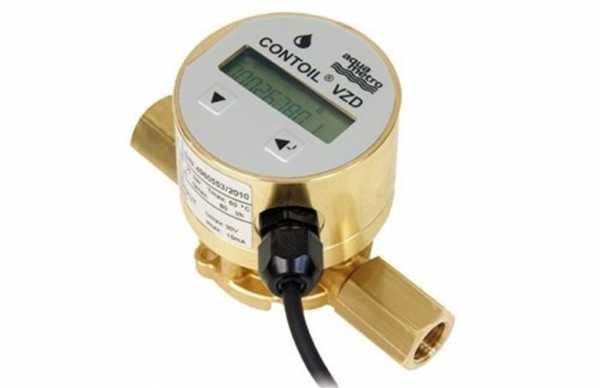

Счетчик воды передающий показания

Сегодня большую популярность получили простые механические счетчики, учитывающие расход воды. Это позволяет удерживать их стоимость на низком уровне, но передавать данные показаний с каждым днем становится неудобно. В развитых странах Европы, где хорошо развита коммунальная структура, давно перешли на применение в жилых помещениях на такие приборы, как счетчик воды передающий показания. Медленно, но уверенно, в России также начинают понимать об удобстве и эффективности такого метода снятия показаний.

Достоинства водяных счетчиков с функцией передачи показаний

Наиболее значимой проблемой функционирования индивидуальных водяных счетчиков является своевременное предоставление информации о расходе воды от потребителя к ресурсной организации, поставляющей воду. В настоящее время в большинстве многоквартирных домов России такая передача показаний проводится вручную, путем заполнения квитанций, или звонком по телефону. Жильцы квартир самостоятельно снимают показания со счетчиков путем визуального осмотра, вписывают данные в квитанцию или указывают их на сайте организации в интернете.

Ручной способ передачи данных приборов учета способствует появлению многих проблем. К главным из них относится возможность подачи ложных данных, чтобы снизить стоимость услуг, а также нарушение сроков передачи показаний, способствующих расхождению с данными общедомовых приборов.

Если в доме стоят счетчики воды, передающие показания дистанционно, то процесс подачи данных поставщику воды становится полностью автоматическим. Это дает возможность значительно уменьшить вероятность разных мошенничеств, и сделать более простым применение водосчетчиков. В итоге пользу получают потребители воды и управляющие организации, которые уже не производят множественные перерасчеты, обход жилых помещений для сверки показаний счетчиков воды.

Сегодня законодательство пока не обязывает нас устанавливать такие счетчики с дистанционной передачей информации. Поэтому такие водосчетчики пока можно увидеть только в новостройках или домах, где работает развивающаяся управляющая компания или ТСЖ, и заботящаяся об экономии водных ресурсов.

Принцип действия водосчетчиков, передающих показания

Разработано много разных видов водяных счетчиков, способных передавать данные о расходе воды с использованием разных технологий. Простые счетчики пассивного типа с дистанционной передачей данных с импульсным выходом включают в себя магнит и герконовый датчик, которые закреплены на движущейся части устройства. При его каждом перемещении возле датчика, создается слабый импульс, который соответствует заданному расходу воды.

В качестве приемника импульсов выступает особый приемный модуль, записывающий эти сигналы, и модифицирует их в удобный для считывания и транспортировки вид. В простом исполнении такие приборы располагают обычно на лестничной площадке. Это гарантирует удобный доступ для проверки показаний приборов.

Такой вариант установки приборов учета устраняет вопросы по неверно поданным показаниям, однако по-прежнему приходится выполнять обходы жилых домов и фиксировать показания приборов. Более совершенные варианты приборов дают возможность транслировать информацию по каналу радиоволны во всемирную сеть, или на наружные устройства. Это дает возможность создать систему своевременной передачи показаний со счетчиков, расположенных во всем доме.

Виды бытовых приборов учета расхода воды

Современные приборы учета воды, по данным которых люди платят за коммунальные услуги, существуют нескольких видов:

1. Без выходов данных.
2. С наличием выхода импульсов.
3. Цифровой выход типа RS-485.
4. С выходом по радиоканалу.

Последние два вида в данном обзоре не рассматриваются, так как они достаточно редко применяются в жилых домах, и будут рассмотрены в отдельных обзорах нашего портала. Первый тип счетчиков достаточно простой. Здесь все ясно: нужно визуально осмотреть индикатор, записать на бумаге показания и отправить поставщику услуг. Автоматизация в этом случае отсутствует. Однако, находятся народные мастера, снимающие данные с водосчетчиков посредством веб-камер, то есть, они снимают показания с применением специальных программ распознают цифры.

В другом случае устанавливаются оптические считыватели быстроты вращения индикатора на приборе. Обычно это красная лампочка, которая светится. Такие лампочки установлены на оптических мышках от компьютера, имеющих низкое разрешение. В дальнейшем эта информация обрабатывается и переводится в конкретные значения потребления воды. Если в вашем доме установлен обычный счетчик без дистанционного считывания данных, а менять их вы не желаете, или нет на это денег, выход есть.

Импульсные водосчетчики, передающие показания

Можно поискать по этому вопросу информацию в интернете. Таких вариантов много, и все можно соорудить самостоятельно. Однако такой вариант больше похож на проведение исследований, чем нормально работающее устройство с применением импульсных выходов в приборах учета. Ознакомимся более детально с импульсными счетчиками.

Общий принцип действия таких приборов не вызывает трудностей для понимания. Датчик выдает один целый импульс во время прохождения заданного количества воды. Это зависит от параметров определенной марки счетчика. Выход импульсов базируется на взаимодействии магнитного поля, имеющегося у постоянного магнита, на геркон. При этом возникает периодическое размыкание и замыкание контактов этого геркона. Он создает пассивный сигнал на выходе в виде «сухого контакта». Такой сигнал можно фиксировать любым импульсным счетчиком.

Проблема заключается в определении количества импульсов за единицу времени, помноженного на значение одного импульса. Обычно один импульс равен 10 литрам воды. Некоторые приборы градуированы на 1 литр воды. На вашей модели прибора увидеть цену одного импульса можно в техническом паспорте. Эти данные часто указывают на корпусе водосчетчика.

Оборудование для фиксации импульсов водосчетчиков

Рассмотрим, как реализуется возможность считывания импульсов приборов учета расхода воды в системе «Умный дом». Для примера рассмотрим счетчик с буферной памятью и двумя каналами связи. По наименованию прибора становится понятно, что прибор позволяет фиксировать показания с двух водосчетчиков. Это устройство в своей основе имеет микрочип марки Maxim DS2423. Если имеются некоторые навыки, то довольно просто будет сделать такое устройство своими руками.

Во внутренней памяти устройства имеется два целочисленных значения Counters A и Counters B, которые содержат в себе число зафиксированных импульсов на всех входах холодной и горячей воды. Для каждой из переменных отведено 32 бита, чего вполне достаточно с большим запасом на несколько лет, учитывая значение одного импульса в 1 литр.

Внутренний встроенный элемент питания дает возможность сохранять итоги работы, и при этом не зависеть от наружного питания. Кроме этого, устройство будет фиксировать импульсы и хранить данные внутри в отведенной для этого памяти, даже при отсутствии питания сети. Такое решение является оптимальным для подобных задач.

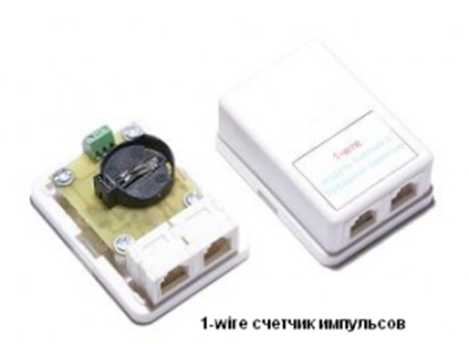

К базовой шине 1-wire наш прибор подсоединяется стандартным подключением посредством коннектора марки RG-11 (6p 4c): GND, DATA, + 12V. На плате датчика вмонтирован стабилизатор питания на 12 вольт. Прибор учета подсоединяется также легко, но крепится на винты. Для таких целей рекомендуется приобрести комплект качественных небольших отверток, чтобы разъем устройства не был случайно поврежден. Один разъем является общим – GND. В этот разъем необходимо подключить контакты от двух приборов учета, и пару входных контактов для счетчиков отдельно.

Стабильность действия, ложные срабатывания и пропуски импульсов

Такое устройство действует вполне стабильно. Из практики известно, что за несколько месяцев работы погрешность зафиксированных фактических данных составило около 20 литров воды на горячую воду, и около 40 литров холодной воды. Если учесть среднее потребление воды за месяц, то такая погрешность составит около 0,1%, что совсем немного. Один раз в два года рекомендуется градуировать показания вручную в памяти устройства.

На стабильность действия могут оказывать влияние следующие моменты:

1. Качество приборов учета потребления воды.
2. Наличие поблизости источника больших магнитных полей, например, силовые провода, источники электромагнитных помех.
3. Качество элемента питания в оборудовании, напряжение может снижаться.

Аналогичные устройства можно обнаружить во всемирной «паутине» на разных ресурсах по разной стоимости, либо изготовить самостоятельно.

Фиксация и запись показаний водяных приборов учета в базе данных

На специальном сервере «Умного дома» по заданному распорядку каждый заданный интервал времени включается в работу специальный программный скрипт. Он считывает данные со счетчика импульсов с помощью библиотеки данных OWFS, и записывает их в базу данных.

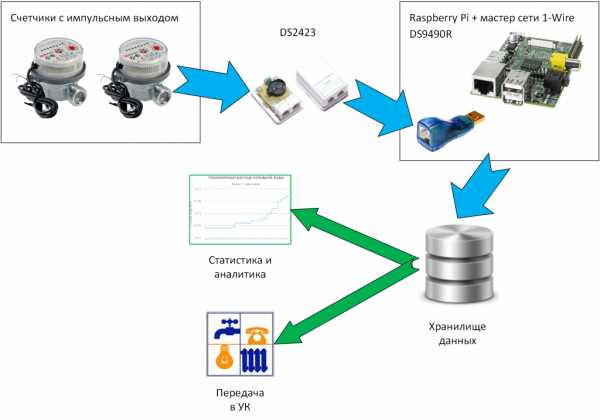

Схема соединения приборов

Более детально про считывание показаний с таких устройств и управление приборами с использованием библиотеки OWFS будет рассказано в другом обзоре.

В системе Linux считывание данных выглядит следующим образом:

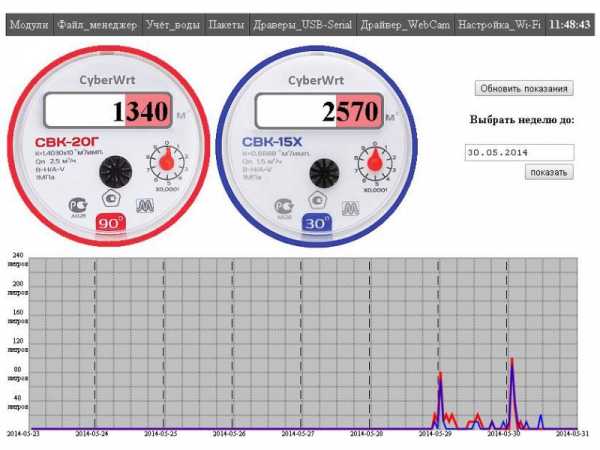

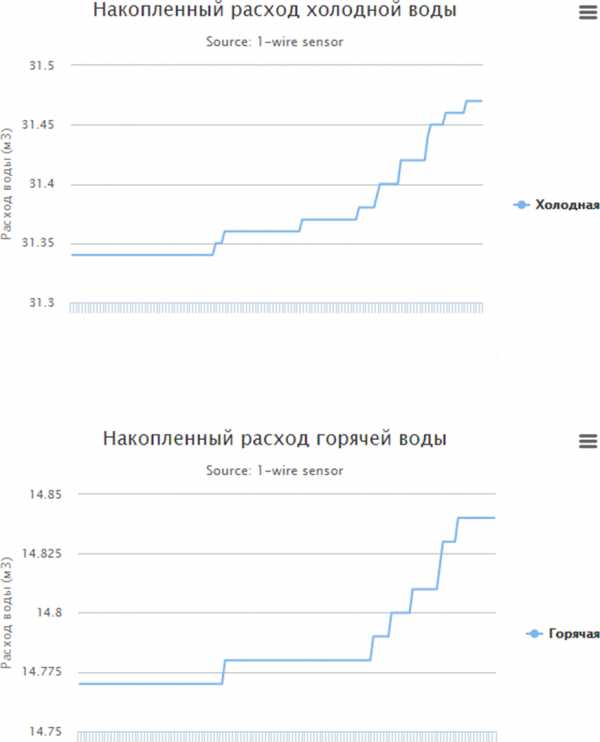

Графики, созданные на базе информации со счетчика импульсов можно представить в следующем виде:

Счетчик воды с радиомодулем

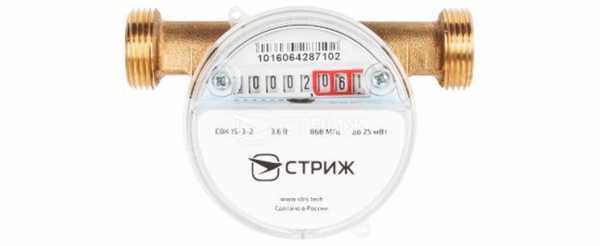

Для примера рассмотрим умный счетчик для фиксации расхода холодной и горячей воды марки СВК 15-3-2 с установленным радиомодулем. Он применяется для дистанционной передачи показаний водяных счетчиков. Диаметр условного прохода ДУ = 15 мм, установочная длина 110 мм. Периодичность поверки – 1 раз в 6 лет для холодной и горячей воды.

Характеристики прибора

Счетчик с модулем радиоканала «Стриж» производит удаленный мониторинг данных расхода воды посредством сети интернет. Для транспортировки показаний применяется энергоэффективный радиоканал марки LPWAN, функционирующий на частоте 868 мегагерц. Счетчик для квартир служит для замеров объема израсходованной холодной или горячей воды, и передачи этой информации в личный кабинет ресурсной или управляющей компании.

1. В одном приборе совмещены два устройства: модем и счетчик воды. Это повышает надежность работы, снижает цену на монтаж и приобретение.
2. Одного источника питания прибора хватает на 10 лет работы, так как установленный в приборе радиопротокол экономно тратит энергию.
3. Дальность передачи данных по радиоканалу достигает 10 километров. Встроенный радиомодуль «Стриж» позволяет передавать показания на большое расстояние без использования сумматоров, ретрансляторов или концентраторов.
4. Такая модель прибора значительно дешевле аналогичных зарубежных устройств.

Достоинства счетчика с радиоканалом

Такой водяной счетчик имеет следующие преимущества:

1. Не имеет геркона. Импульсный вид выхода довольно часто выходит из строя. В этом приборе установлен датчик оборотов с оптическим элементом, что повышает его срок службы, и делает его поистине вечным.
2. Не требует калибровки показаний или программирования. Его достаточно установить и включить. Установка не требует особой высокой квалификации работника.
3. Счетчик «Стриж» со встроенным радиомодулем работает без наличия ретрансляторов и концентраторов, что удешевляет его в торговой сети.
4. Простота монтажа. Умный прибор ставится за несколько минут, как простой водомерный прибор.
5. Антимагнитные свойства. В корпус вмонтирован датчик магнита, который подает сигнал при постороннем вмешательстве в действие прибора.
6. Счетчик «Стриж» разработан и производится в России, имеет приемлемую стоимость.
7. Передача показаний расхода воды через интернет в любое время. Имеется возможность просмотра телеметрии с прибора дистанционным методом через всемирную сеть.

Принцип действия водосчетчика с радиоканалом

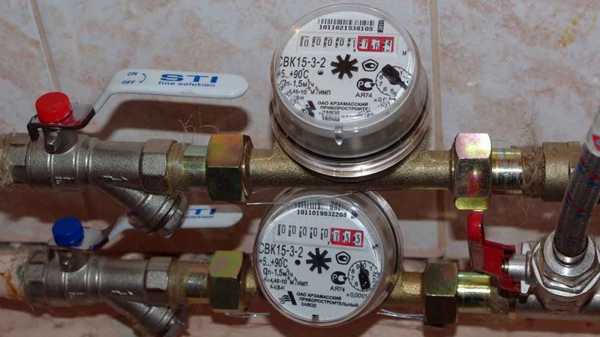

Прибор создан на основе сухоходного счетчика СВК 15-3-2. Встроенный в прибор радиоканал, имеет датчик с оптическим элементом, который считывает число оборотов крыльчатки. Затем информация о потреблении воды записывается в память прибора. Радиоканал один раз в день посылает по каналу радио LPWAN суммированную статистику о расходе воды.

Сигналы от приборов принимаются основной станцией. Расстояние работы станции более 10 километров в городе, и до 50 км на загородных участках. Станция в одно время может принимать и обрабатывать данные от 10 тысяч приборов, а полная емкость равно 5 миллионам сообщений в течение суток. Информация со станции транспортируется по защищенному протоколу на сервер, проверяется, записывается и отображается в удобном виде в Личном кабинете.

Отчеты создаются в формате Excel, и могут быть совместимы с работой таких программ, как ЖКХ, ГИС или 1С, а также другими учетными программами. Система производит недельную обработку данных сотрудников в течение нескольких минут по счетчикам целого микрорайона города.

Функция Антимагнит

Антимагнитный датчик быстро оповестит управляющую компанию, если к счетчику установят магнит. Психологически быстрые оповещения и анализа информации не дает мошенникам применять магниты и другие методы уменьшения показаний.

Геркон – датчик фиксации вращения крыльчатки

Из практики известно, что за год работы ломается каждый десятый импульсный датчик. Поэтому в данном приборе решено не применять его. Число оборотов крыльчатки фиксируется с помощью надежного оптического датчика, что экономит деньги жильцов и УК на обслуживании системы учета.

Показания прибора через интернет с любого компьютера

Данные счетчика видны в Личном кабинете и отображаются для всех сотрудников через всемирную сеть на любом компьютере при наличии доступа в интернет. При этом не требуется администрирование, настройка серверов, программирование и калибровка счетчиков. Достаточно его установить на место, и можно считывать показания на компьютере. Данные по дому и создание отчета занимает две минуты.

Уменьшение оплаты ОДН за две недели

Счетчик воды «Стриж» не допускает многие факторы, создающие дисбаланс и повышенный ОДН в больших многоквартирных домах. Наиболее проблемные факторы – нарушение сроков подачи показаний, случайное или умышленное уменьшение показаний, установка магнитов на приборы, излишний расход норматива воды и расход на утечки. ОДН в вашем доме уменьшится до нормальных показателей уже через две недели после монтажа таких приборов.

Комплектность прибора

В комплект входит: сам прибор с радиоканалом ДУ-15 мм, установочный набор: две гайки, переходники, прокладки, клапан обратный, паспорт прибора. Водосчетчик «Стриж» имеет сертификацию для коммерческого учета в комплексе системы АСКУВ «Стриж».

Основные параметры

• длина – 11 см;
• диаметр 15 мм;
• периодичность поверки – 6 лет;
• гарантийный срок – 40 месяцев;
• радиопротокол частотой 868 мегагерц, мощность не более 25 милливатт, городское расстояние действия до 10 км, метод шифрования данных AES-128 бит;
• температурный режим от +5 до +90 градусов;
• статистика выдается каждый час;
• датчик магнита;
• сохранение показаний в «облачном» хранилище.

Автоматическая передача данных с приборов учета воды в ЖКХ

Если в базе данных имеются актуальные данные о потреблении воды, можно определить ее расход за месяц и отправить эту информацию в управляющую организацию. Сегодня в России многие управляющие компании уже принимают информацию по счетчикам с использованием следующих средств:

1. Отправкой текстовых сообщений с мобильных устройств.
2. Через электронную почту – реализуется просто и легко.
3. Через интернет ресурсы управляющих компаний. Этот способ можно выполнить, но понадобится время на изучение работы сайта, и правильно передавать показания.
4. Сервисов API жилищных контор. Это пока в будущем, но скоро такие способы начнут работать.

Готовится закон об обязательной установке водосчетчиков с функцией передачи показаний по интернету

Минстрой нашей страны предлагает переключиться с простого учета расхода воды и энергетических ресурсов на дистанционную автоматизированную систему, дающую возможность обработки данных непосредственно через интернет. Министр строительства и коммунального хозяйства России сообщил, что нужно пересматривать систему учета расхода энергетических ресурсов, используя опыт зарубежных стран.

Экспертное сообщество признает наиболее эффективной в этом вопросе автоматизированную систему. Сегодня в нашей стране даже при наличии водосчетчиков нет возможности быстро обработать информацию о потреблении энергии через всемирную сеть. Минстрой разрабатывает планы введения единых параметров к водяным счетчиков, и запрета на подключение приборов, не имеющих дистанционную систему передачи показаний, после окончания срока действия старых приборов.

Такие системы и оборудование уже разрабатываются на российских заводах. Их цена будет ненамного больше простых счетчиков воды. Минстрой обещает, что новые счетчики будут доступны по стоимости для простых людей, и будут экономить деньги, расходуемые на коммунальные услуги. Такой принцип их работы будет давать большой стимул для установки новых счетчиков жильцами.

Пока показатель по установке новых приборов учета очень низкий. По данным статистики процент обеспеченности водосчетчиками для населения равен 65,4% для холодной воды, и 67,9% для горячей воды. По тепловым счетчикам данный показатель значительно ниже, и составляет 6,6% от всего населения.

Председатель совета Федерации РФ в выступлении призывала население более экономно относиться к энергетическим ресурсам, чтобы платить за это приходилось меньше денег. Часто граждане не думают о тома, что нужно более рачительно относиться к таким ресурсам. Следует проводить информационную и разъяснительную работу о пользе сбережения тепловой энергии и повышения эффективности в коммунальных хозяйствах. Люди часто справедливо подвергают критике власть страны, сравнивая стоимость и качество коммунальных услуг в разных регионах.

Выводы специалистов

На сегодняшний день уже доступны такие решения, как программные, так и аппаратные. Они могут фиксировать показания с приборов учета воды, записывать их в базу данных, и отображать на экране приборов. Кроме этого, такую информацию можно применять для статистических расчетов, передавать их в управляющие организации простым способом. Для этого не требуется быть большим программистом или электронным мастером. Необходимо всего лишь немного терпения, и старания овладеть новым оборудованием.

Facebook

Twitter

Вконтакте

Google+

voday.ru

Дистанционный сбор данных со счетчиков

Подключите Saures к счетчикам и получайте показания холодной и горячей воды через мобильное приложение или Интернет-браузер.

Настройте автоматическую отправку показаний себе, в управляющую компанию, ТСЖ, ЖСК.

С помощью одного прибора снимайте показания, контролируйте расход воды, исправность сантехники и забывчивость домашних.

Совместимость со счетчиками воды

Устройство сбора и передачи данных Saures совместимо с любыми импульсными счетчиками воды с выходом ГЕРКОН или цепь НАМУР.

Чтобы убедится, что ваши счетчики подходят, посмотрите выходит ли из них провод. Если провод есть, значит у вас импульсный счетчик и к нему можно подключать прибор дистанционной передачи показаний.

Рекомендуемые модели счетчиков: ITELMA WFK23, WFW23, WFK24, WFW24; VALTEC VLF-15U-I; БЕРЕГУН 01.15; ПУЛЬС 15УИ; ОХТА ГЛ 15 И; ENBRA EV-AMi, EV-AM1i; НОРМА СВКМ-15УИ; METER СВУ-15И; GERRIDA СВК-15ГИ, СВК-15ГМИ.

К одному прибору Saures одновременно подключается до 8 устройств. При этом счетчики могут принадлежать разным владельцам. Поэтому если у вас с соседями хорошие отношения, вы можете объединиться и установить один прибор передачи данных.

Показания счетчиков воды в личном кабинете

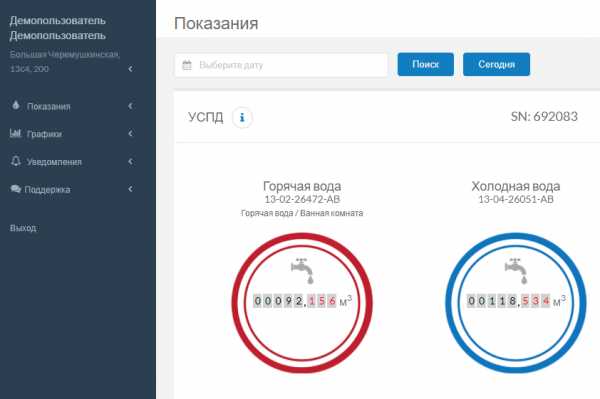

Показания счетчиков воды отображаются в личном кабинете, доступ к которому осуществляется через Интернет-браузер или мобильное приложение iOS/Android.

По умолчанию вы видите данные о расходе на текущую дату. Меняя число, вы можете посмотреть показания со счетчиков горячей и холодной воды на любой день за весь период работы прибора.

Если в квартире несколько стояков, устройство передачи данных устанавливается в каждый.

На этапе проектирования или ремонта дома/квартиры имеет смысл свести провода от всех сантехнических шкафов в одну точку, тогда все счетчики воды будут обслуживаться одним прибором дистанционной передачи показаний.

В личном кабинете счетчики отличаются друг от друга серийным номером и уникальным названием, которое вы сами выбираете в процессе настройки.

Для владельцев нескольких объектов недвижимости (дом, квартира, дача и т.д.) все показания будут собраны в одном личном кабинете.

Автоматическая отправка показаний со счетчиков воды

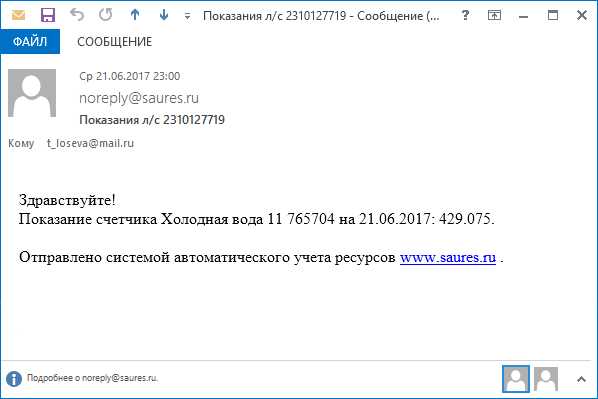

Чтобы получать и передавать показания по электронной почте или в виде PUSH уведомлений вы настраиваете получателей и дату отправки показаний. Далее сообщения формируются и отправляются нашим сервером автоматически в назначенный день.

Получателями электронного письма могут быть жильцы, собственники, управляющая компания, ТСЖ, ЖСК.

Для городского портала mos.ru настраивается специальный вид отправки MOS.RU. Данные передаются по специальному каналу взаимодействия между сервером SAURES и MOS.RU. Данный режим работы находится на текущий момент в тестовом режиме эксплуатации и работает не для всех квартир. По мере отладки взаимодействия эта возможность будет доступна для всех квартир. Массовая эксплуатация запланирована на I квартал 2018 года.

Подключение и настройка

Подключить прибор Saures к счетчикам воды вы можете самостоятельно или обратившись к нам за помощью.

Подробнее об установке прибора смотрите видео-инструкцию для самостоятельного подключения:

Дистанционный сбор данных со счетчиков по радиоканалу

Принцип работы системы автоматизированного сбора данных со счетчиков по радиоканалу.

Счетчики холодной и горячей воды с импульсным выходом подключаются к радиомодулям, где осуществляется подсчет полученных от счетчиков импульсов и периодически передаются по радиоканалу данные по расходу холодной и горячей воды. Радиомодули устанавливаются в каждой квартире рядом со счетчиками холодной и горячей воды и не требуют обслуживания в течение 10 лет.

Радиоприемники получают от радиомодулей данные со счетчиков воды и по проводам передают их контроллеру. Радиоприемники устанавливаются в местах общего пользования, например коридор, лестница, лестничная клетка и т.д. Вся информация, полученная по расходу горячей и холодной воды в каждой квартире обрабатывается контроллером (3) и в удобном для обработке виде передается конечному пользователю (управляющей компании, расчетному центру и т.п.).

Передача данных может осуществляться дистанционно по интернет или сотовым сетям. Дополнительно система может быть оснащена датчиками протечки воды для передачи аварийного сигнала при возникновении аварии в системах холодного и горячего водоснабжения.

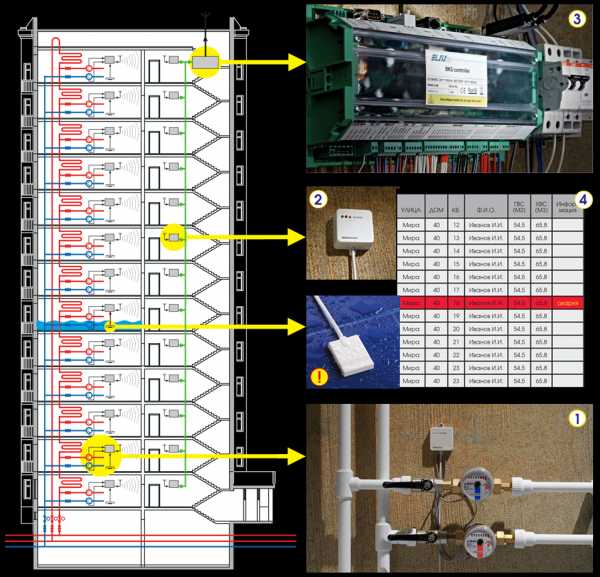

Автоматизированный дистанционный сбор данных со счетчиков по радиоканалу

Контроллер (3) предназначен для первоначальной обработки полученных данных и отправки полученной информации конечному пользователю в удобном и доступном для работы Excel или Pdf форматах (4). Радио-приемник (2) предназначен для получения данных от радиомодулей и передачи полученной информации в контроллер (3).
Дополнительно система может быть оснащена датчиками протечки воды для передачи аварийного сигнала при возникновении аварии в системах холодного и горячего водоснабжения. Радиомодуль, предназначен для дистанционной передачи показаний со счетчиков воды и состояния подключенных к нему датчиков протечки воды. Дальность радиосвязи в условиях прямой видимости 250 метров. Работа от одной батарейки не менее 10 лет.
Радиомодуль разработан в целях удовлетворения требований всех организаций водоснабжения, желающих иметь возможность дистанционного снятия показаний со счетчиков воды по радиоканалу на частоте 868 МГц (открытый радиоканал, не требующий разрешения).

Преимущества системы автоматизированного сбора данных со счетчиков по радио каналу.

● Беспроводный дистанционный съем показаний со счетчиков холодной и горячей воды.

● Автоматическое считывание показаний счетчиков по радиоканалу повышает надежность данных и значительно ускоряет их получение. При снятии показаний исчезают ошибки, обусловленные человеческим фактором.

● У собственников есть возможность просматривать на WEB странице отчеты по использованию энергоресурсов.

● Радиосистема обеспечивает доступ к счетчикам даже в отсутствие собственника, или при размещении счетчиков в труднодоступных местах.

● Появляется возможность свести баланс по показаниям квартирных счетчиков и обще домового счетчика, что невозможно при традиционном способе съема показаний.

● Определение протечек воды.

● Индикация окончания срока службы батареи питания радио-модуля.

● Установка счетчиков с радио-модулем дает возможность сократить штат контролеров, снимающих показания. Отпадет необходимость обхода каждой квартиры или дома.

● Простой и быстрый монтаж, с возможностью установки, как на новых объектах, так и объектах введенных ранее в эксплуатацию.

● Меньшая по сравнению с аналогичными проводными системами конечная стоимость.

gidrolock-italy.ru

Дистанционное снятие показаний счетчиков воды

Опубликовано lpunity в 12.11.2018

Облегчение процесса снятия данных расходомеров и передачи их показаний, оказалось востребованной услугой для многих горожан. На помощь приходят водосчетчики с импульсными датчиками и системы автоматического сбора и передачи данных.

Что такое автоматическое снятие и передача показаний счетчиков воды

Многие пользователи, установив технические новинки с дистанционным считыванием показаний, не знают, что делать дальше с продвинутыми водомерами.

Устройство счетчика с герметичным контактом

В конструкцию водомера добавлен герметичный контакт (геркон), собранный с двумя резисторами по схеме NAMUR. То есть, геркон подключается параллельно к одному из резисторов. Схема NAMUR позволяет подключаться к внешнему модулю, способному формировать выходной сигнал как релейный, так и транзисторный. Через модуль производится снятие и передача показаний счетчиков воды по радиоканалу или цифровым методом.

При отключенном кране и отсутствии водного потока, геркон замкнут, а при прохождении через крыльчатку 1 или 10 литров воды, контакт размыкается под действием постоянного магнита, и подает сигнал. Цепь контакта имеет высокое сопротивление – 400 Ω и малую силу тока – 0,05 мА, поэтому его автономное электропитание рассчитывается на длительный период.

В разных конструкциях счетчиков, постоянный магнит может быть установлен на лопасть крыльчатки, в проливной части устройства, или на стрелку регистратора, в сухой камере. Объем регистрируемой жидкости называется «ценой импульса», может быть настроен на минимальное значение – 1 литр, может на 10 литров.

Уязвимость от внешнего магнитного поля, дополнительная прокладка слаботочного провода, все это снижает привлекательность счетчиков воды на герконах. Альтернативой становятся водосчетчики со встроенным радиовыходом или цифровым выходом.

Дистанционное считывание показаний счетчика воды

Топология процесса выглядит следующим образом:

• формирование импульса на расходомере;
• передача сигнала на внутриквартирный адаптер, чаще всего расположенный рядом со счетчиками;
• прием внутридомовым шлюзом, обслуживающим часть дома, показаний от квартирных сетевых узлов;
• передача информации в центр обработки данных, это могут быть как управляющие компании, так и водораспределительные узлы.

Системы автоматизации передачи показаний недешевы и приобретаются УК или ТСЖ по заявке жильцов многоквартирного дома. Количество промежуточных модулей зависит:

• от места расположения водомеров – в помещениях со стенами, ослабляющими радиосигналы, ставятся дополнительные передающие устройства;
• от способа передачи сигналов.

Наша компания предлагает систему для снятия показаний счетчиков воды, как в автоматическом режиме, так и с помощью переносного радиомодуля управляемого инкассатором. И тот и другой способ снятия данных производится без участия домовладельцев и позволяет получать показания одновременно с большого количества квартир и зданий.

В некоторых городах пользователей уже обязывают устанавливать новые водосчетчики только с импульсными выходами. Делает это в расчете на последующее автоматическое снятие показаний со счетчиков воды. Некоторые потребители, имеющие подобные приборы, самостоятельно изобретают домашние системы учета данных. В дело идет все – электронные будильники, оптические компьютерные мыши и пульты от радиоуправляемых игрушек.

Будущее за счетчиками воды с дистанционным снятием показаний

Предпочтение, в автоматизации передачи данных с расходомеров, отдается системам с радиоканалом. Приходится прокладывать меньше слаботочного и силового кабеля, автономные источники электропитания имеют длительные сроки службы – до 10 лет. Единственный недостаток этих систем – высокая цена, зато много достоинств компенсирующих расходы. Основные преимущества автоматических систем:

1. Снятие показаний в отсутствии собственника жилья.
2. Задаваемый интервал считывания данных.
3. Одновременность снятия показаний со всех приборов учета кондоминиума.
4. Контроль над аварийными ситуациями, своевременное оповещение собственника и предотвращение катастрофического развития аварии.
5. Отслеживание работоспособности расходомеров и попыток нарушения их работы.
6. Получение точных данных в определенный промежуток времени.
7. Уменьшение затрат на содержание контролеров.
8. Точное вычисление общедомовых расходов коммунальных ресурсов.
9. Возможность получения данных об индивидуальных расходах на домашние средства связи.
10. Сохранение показаний водосчетчиков в архиве длительное время, что помогает в разрешении спорных ситуаций.

metrit.ru

Дистанционный сбор данных со счетчиков

Подключите Saures к счетчикам и получайте показания холодной и горячей воды через мобильное приложение или Интернет-браузер.

Настройте автоматическую отправку показаний себе, в управляющую компанию, ТСЖ, ЖСК.

С помощью одного прибора снимайте показания, контролируйте расход воды, исправность сантехники и забывчивость домашних.

Совместимость со счетчиками воды

Устройство сбора и передачи данных Saures совместимо с любыми импульсными счетчиками воды с выходом ГЕРКОН или цепь НАМУР.

Чтобы убедится, что ваши счетчики подходят, посмотрите выходит ли из них провод. Если провод есть, значит у вас импульсный счетчик и к нему можно подключать прибор дистанционной передачи показаний.

Рекомендуемые модели счетчиков: ITELMA WFK23, WFW23, WFK24, WFW24; VALTEC VLF-15U-I; БЕРЕГУН 01.15; ПУЛЬС 15УИ; ОХТА ГЛ 15 И; ENBRA EV-AMi, EV-AM1i; НОРМА СВКМ-15УИ; METER СВУ-15И; GERRIDA СВК-15ГИ, СВК-15ГМИ.

К одному прибору Saures одновременно подключается до 8 устройств. При этом счетчики могут принадлежать разным владельцам. Поэтому если у вас с соседями хорошие отношения, вы можете объединиться и установить один прибор передачи данных.

Показания счетчиков воды в личном кабинете

Показания счетчиков воды отображаются в личном кабинете, доступ к которому осуществляется через Интернет-браузер или мобильное приложение iOS/Android.

По умолчанию вы видите данные о расходе на текущую дату. Меняя число, вы можете посмотреть показания со счетчиков горячей и холодной воды на любой день за весь период работы прибора.

Если в квартире несколько стояков, устройство передачи данных устанавливается в каждый.

На этапе проектирования или ремонта дома/квартиры имеет смысл свести провода от всех сантехнических шкафов в одну точку, тогда все счетчики воды будут обслуживаться одним прибором дистанционной передачи показаний.

В личном кабинете счетчики отличаются друг от друга серийным номером и уникальным названием, которое вы сами выбираете в процессе настройки.

Для владельцев нескольких объектов недвижимости (дом, квартира, дача и т.д.) все показания будут собраны в одном личном кабинете.

Автоматическая отправка показаний со счетчиков воды

Чтобы получать и передавать показания по электронной почте или в виде PUSH уведомлений вы настраиваете получателей и дату отправки показаний. Далее сообщения формируются и отправляются нашим сервером автоматически в назначенный день.

Получателями электронного письма могут быть жильцы, собственники, управляющая компания, ТСЖ, ЖСК.

Для городского портала mos.ru настраивается специальный вид отправки MOS.RU. Данные передаются по специальному каналу взаимодействия между сервером SAURES и MOS.RU. Данный режим работы находится на текущий момент в тестовом режиме эксплуатации и работает не для всех квартир. По мере отладки взаимодействия эта возможность будет доступна для всех квартир. Массовая эксплуатация запланирована на I квартал 2018 года.

Подключение и настройка

Подключить прибор Saures к счетчикам воды вы можете самостоятельно или обратившись к нам за помощью.

Подробнее об установке прибора смотрите видео-инструкцию для самостоятельного подключения:

Дистанционный сбор данных со счетчиков по радиоканалу

Принцип работы системы автоматизированного сбора данных со счетчиков по радиоканалу.

Счетчики холодной и горячей воды с импульсным выходом подключаются к радиомодулям, где осуществляется подсчет полученных от счетчиков импульсов и периодически передаются по радиоканалу данные по расходу холодной и горячей воды. Радиомодули устанавливаются в каждой квартире рядом со счетчиками холодной и горячей воды и не требуют обслуживания в течение 10 лет.

Радиоприемники получают от радиомодулей данные со счетчиков воды и по проводам передают их контроллеру. Радиоприемники устанавливаются в местах общего пользования, например коридор, лестница, лестничная клетка и т.д. Вся информация, полученная по расходу горячей и холодной воды в каждой квартире обрабатывается контроллером (3) и в удобном для обработке виде передается конечному пользователю (управляющей компании, расчетному центру и т.п.).

Передача данных может осуществляться дистанционно по интернет или сотовым сетям. Дополнительно система может быть оснащена датчиками протечки воды для передачи аварийного сигнала при возникновении аварии в системах холодного и горячего водоснабжения.

Автоматизированный дистанционный сбор данных со счетчиков по радиоканалу

Контроллер (3) предназначен для первоначальной обработки полученных данных и отправки полученной информации конечному пользователю в удобном и доступном для работы Excel или Pdf форматах (4). Радио-приемник (2) предназначен для получения данных от радиомодулей и передачи полученной информации в контроллер (3).
Дополнительно система может быть оснащена датчиками протечки воды для передачи аварийного сигнала при возникновении аварии в системах холодного и горячего водоснабжения. Радиомодуль, предназначен для дистанционной передачи показаний со счетчиков воды и состояния подключенных к нему датчиков протечки воды. Дальность радиосвязи в условиях прямой видимости 250 метров. Работа от одной батарейки не менее 10 лет.
Радиомодуль разработан в целях удовлетворения требований всех организаций водоснабжения, желающих иметь возможность дистанционного снятия показаний со счетчиков воды по радиоканалу на частоте 868 МГц (открытый радиоканал, не требующий разрешения).

Преимущества системы автоматизированного сбора данных со счетчиков по радио каналу.

● Беспроводный дистанционный съем показаний со счетчиков холодной и горячей воды.

● Автоматическое считывание показаний счетчиков по радиоканалу повышает надежность данных и значительно ускоряет их получение. При снятии показаний исчезают ошибки, обусловленные человеческим фактором.

● У собственников есть возможность просматривать на WEB странице отчеты по использованию энергоресурсов.

● Радиосистема обеспечивает доступ к счетчикам даже в отсутствие собственника, или при размещении счетчиков в труднодоступных местах.

● Появляется возможность свести баланс по показаниям квартирных счетчиков и обще домового счетчика, что невозможно при традиционном способе съема показаний.

● Определение протечек воды.

● Индикация окончания срока службы батареи питания радио-модуля.

● Установка счетчиков с радио-модулем дает возможность сократить штат контролеров, снимающих показания. Отпадет необходимость обхода каждой квартиры или дома.

● Простой и быстрый монтаж, с возможностью установки, как на новых объектах, так и объектах введенных ранее в эксплуатацию.

● Меньшая по сравнению с аналогичными проводными системами конечная стоимость.

gidrolockspb.ru

Считывание показаний счетчиков воды с помощью 1-wire и Raspberry Pi

В статье описывается:

• Типы водосчетчиков
• Принцип работы импульсных выходов на счетчиках
• Cпособы автоматического получения показаний расхода воды со счетчиков
• Устройство для считывания показаний с использованием 1-wire
• Сохранение показаний в базе данных и графическое отображение данных о расходе воды
• Передача показаний в управляющую компанию (теория)

Введение

В настоящее время широкое распространение получили универсальные квартирные водосчетчики. Если отойти от темы домашней автоматизации, я считаю это очень хорошей тенденцией — ведь ведение учета расхода воды (да и не только воды) достаточно эффективная мера, способствующая сбережению ресурсов. Конечно, в современных Российских реалиях (низкая стоимость воды, электричества, наш менталитет) это звучит весьма странно, но где-то в душе я убежден, что обращать внимание на сбережение ресурсов нужно начинать уже сегодня. А если мыслить не так глобально, то сегодня счетчики, как минимум, позволяют экономить на счетах за коммунальные услуги. Что-то я отвлекся…

Типы бытовых счетчиков воды

Современные счетчики воды, по показаниям которых мы затем оплачиваем счет за ЖКУ, бывают в основном двух видов (с точки зрения домашней автоматизации):

• Без выходов
• С импульсным выходом
• Цифровой выход RS 485 (в рамках этой статьи не рассматриваются)
• С радиовыходом (в рамках этой статьи не рассматриваются)

С первыми все понятно: посмотрел, записал, отправил в управляющую компанию. Никакой автоматизации. Хотя есть народные умельцы, которые умудряются снимать показания с таких счетчиков с помощью веб-камер («сфотографировать» и затем с помощью специальных алгоритмов распознать цифры — пример реализации) или устанавливают специальные оптические считыватели скорости вращения гребенки на счетчике (чаще всего это та самая «светящаяся красная лампочка» со старых оптических компьютерных мышей — да да, это камера с очень низким разрешением) с последующей обработкой и преобразованием в конкретные цифры расхода воды. Если у вас счетчик без выходов и вы не хотите тратить деньги на установку новых счетчиков, то можете погуглить подобные решения — их достаточно много и почти все можно сделать «своими руками». Но, на мой взгляд, подобный подход носит скорее исследовательский характер, нежели стабильно работающее простое решение с использованием специально разработанных для этих целей импульсных выходов в водосчетчиках.

Рассмотрим подробнее счетчики с импульсным выходом. Общий принцип работы очень прост: датчик отдает один полный импульс при прохождении определенного количества жидкости (зависит от характеристик конкретного счетчика).

Импульсный выход основан на воздействии магнитного поля постоянного магнита на геркон, при котором происходит чередующееся замыкание и размыкание контактов геркона. Геркон формирует пассивный выходной сигнал («сухой контакт»), который может считываться любым счетчиком импульсом.

Задача сводится к подсчету импульсов в единицу времени и умножению их на «цену» одного импульса. Как правило 1 импульс = 10 литров, в некоторых счетчиках это значение равно 1 литру. Какая цена импульса у вашего счетчика можно посмотреть в техническом паспорте. Такая информация иногда бывает на самом счетчике.

Оборудование для считывания импульсов со счетчика воды

В моей реализации Умного дома почти все сенсоры подключены к шине 1-wire и счетчики импульсов для учета расхода воды не стали исключением. Я использовал готовое устройство от магазина radioseti — «Модуль счетчик с буферной памятью 2 канала». Как видно из названия, устройство позволит считывать показания с двух счетчиков. Устройство основано на чипе Maxim DS2423 и при наличии определенных умений, не составит труда спаять такое устройство самостоятельно.

Во встроенной памяти устройства есть две целочисленные переменные Counters.A и Counters.B,  в которых хранится количество «подсчитанных» импульсов на каждом входе (горячая и холодная вода). Каждой переменной выделено 32 байта — этого хватит с огромным запасом на много лет, даже при цене импульса в 1 литр.

Встроенный внутренний элемент питания позволяет хранить результаты работы не зависимо от внешнего питания, а так же устройство будет считать импульсы и сохранять информацию во внутреннюю память, даже если оно отключено от сети 1-wire и от питания. На мой взгляд данное решение идеально подходит для наших задач.

К общей 1-wire шине наше устройство подключается стандартным образом через коннектор типа RG-11 (6p4c): DATA, GND, +12V (в схеме датчика встроен стабилизатор напряжения с 12В).

Счетчики подключаются тоже достаточно просто, но крепление уже «под винт» (советую обзавестись комплектом хороших маленьких отверток, чтобы не повредить разъем устройства). Один разъем общий (GND), в него нужно подключить контакты от обоих счетчиков. И два входных для каждого из счетчиков раздельно.

Стабильность работы, пропуски импульсов и ложные срабатывания

Устройство работает на удивление стабильно. За более чем пол года эксплуатации расхождение «считанных» фактических показаний составило порядка 20 литров на горячую и 40 литров на холодную воду в меньшую сторону. При среднем расходе воды в месяц 4 и 6 кубометров соответственно это всего около 0,1% — не много. Раз в пару лет можно «откорректировать» значения в памяти устройства вручную.

На стабильность работы могут влиять следующие факторы:

• Качество самих счетчиков воды (в моем случае со счетчиками Valtec повезло)
• Наличие неподалеку источника сильных магнитных полей (силовая проводка, всевозможные источники электромагнитных помех)
• Надежность фиксации выходов счетчика в разъеме устройства
• Качество установленной батарейки (и нужно следить за ее напряжением)

Аналоги устройству от Radioseti можно найти  в интернете (например от HobbyBoards за 30$ без учета доставки из США) или спаять самому, но, если честно, то по соотношению цена/качество лучшего устройства я не пока видел.

Сохранение показаний со счетчика в базу данных

На сервере Умного дома (я использую Raspberry Pi с ОС Raspbian и USB мастером 1-wire сети DS9490R) по расписанию каждые N-минут (задается по желанию) запускается скрипт, который с помощью библиотеки OWFS считывает показания с 1-wire счетчика импульсов и сохраняет их в СУБД.

Общая схема подключения представлена ниже:

Более подробно про считывание значений с устройств 1-wire и управление ими при помощи библиотеки OWFS будет посвящена отдельная статья.

В консоли Linux считывание показаний выглядит примерно так:

А графики, полученные на основе данных с 1-wire счетчика импульсов выглядят примерно так:

Один день из жизни: показания расхода воды за сутки.
Для построения графиков используется библиотека Highcharts.

Автоматическая передача показаний со счетчиков воды в управляющую компанию

При наличии в БД актуальных данных о расходе воды, можно подсчитать ее расход за месяц и передать в управляющую компанию.

На сегодняшний день (по крайней мере в Москве) многие УК принимают показания с помощью:

• Смс сообщения (реализуемо)
• E-mail (реализуемо и очень просто)
• Через сайт УК (реализуемо, но придется разобраться как устроен их сайт и научиться эмулировать с помощью скрипта «ручную» передачу показаний)
• API сервисов ЖКХ (пока не реализуемо, но чувствую что скоро они появятся)

Но это тема следующих статей.

Выводы

С доступными на сегодняшний день решениями (как аппаратными, так и софтовыми)  считать показания со счетчика воды, сохранить их в БД, а затем визуализировать, использовать для статистических расчетов, передать в управляющую компанию очень просто — даже если вы не умеете пользоваться паяльником и не являетесь гуру-программирстом. Нужно лишь немного терпения, желание и не бояться нового 🙂

dom-v-provodah.ru
