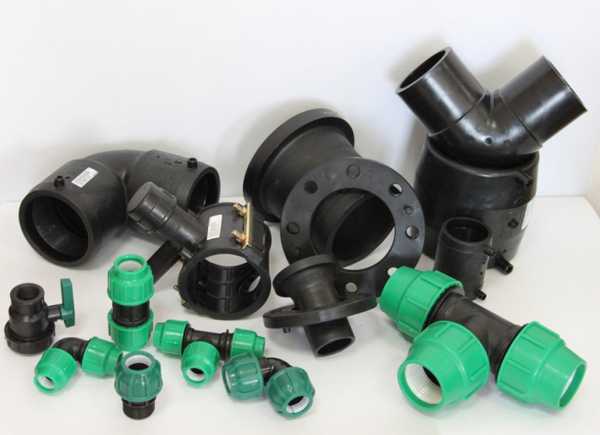

Фитинги для ПНД труб: виды и как соединить

Металлические трубопроводные системы постепенно вытесняются более дешевыми и практичными пластиковыми аналогами. Один из наиболее популярных материалов – полиэтилен низкого давления или ПНД, из которого производятся не только сами трубы, но и значительная часть соединительных элементов (фитингов). С их помощью можно без труда спроектировать и построить трубопроводную систему любой сложности, которая прослужит много лет.

Назначение фитингов и классификация

Любая трубопроводная конструкция имеет входы, выходы, ответвления, места соединений или установки запорных элементов. Применение фитингов позволяет осуществлять монтаж трубопровода быстро и легко, а места стыков трубопровода сделать прочными и долговечными.

Устройства используются для следующих целей:

Соединение труб как двух одинаковых, так и двух различных диаметров.
Монтаж ответвлений трубопроводной системы.
Устройство поворотов трубопровода.

Установка заглушек, кранов, иных элементов запорной арматуры.

Принято разделение соединительных элементов на следующие категории:

По конструкции: разборные и неразборные.
По способу соединения: компрессионные, сварные, электросварные.
По степени подвижности: жесткие (монолитные) и гибкие.
По равномерности соединяемых труб: прямыми фитингами осуществляется соединение труб одинаковых диаметров, редукционными – соединение изделий с разным сечением.

Обратите внимание! Для наилучшей совместимости фитинга и ПНД трубы, правильнее и практичнее приобретать изделия от одного производителя. Дешевым изделиям малоизвестных фирм лучше предпочесть более дорогую продукцию от популярных и зарекомендовавших себя на рынке брендов.

Способы соединения ПНД труб

Соединить два отрезка пластиковой трубы можно различными способами. Наиболее часто применяется сварной способ, либо соединение с применением компрессионных фитингов.

Фитинги для сварки производятся путем отлива детали необходимой конфигурации из полимерных материалов. Для придания элементам дополнительной прочности процедура осуществляется под давлением. Стоимость таких изделий невысока, но для монтажа обязательно потребуется специальный паяльный аппарат.

Принцип действия устройства заключается в сильном нагреве стыкуемых элементов (в данном случае конца трубы и фитинга) и соединении расплавленных пластиковых поверхностей друг с другом.

Для получения ровного и прочного шва следует учитывать несколько важных моментов:

Необходимо точно выдерживать время нагрева, которое различается в зависимости от диаметра соединяемых деталей. Рекомендованные временные значения можно без труда найти в инструкции к аппарату, либо на официальных сайтах производителей.
Стыковка изделий производится сразу же после нагрева, пока детали не успели остыть.

Стык должен быть ровным, без пустот и наплывов.
Прокручивать или смещать соединенные, но еще не застывшие элементы нельзя.

Обратите внимание! Сварной способ соединения подходит для трубопроводов, в которых температура рабочей среды не превышает 40°С.

Если доступ к месту сварки затруднен можно воспользоваться фитингами. Такой соединительный элемент имеет в конструкции встроенную металлическую спираль. При подаче электричества спираль разогревается, расплавляя окружающий ее слой пластика и верхний слой трубы. Остывая, расплавленная масса застывает, образуя однородный ровный шов, по прочности не уступающий материалу самой трубы.

Применение электросварных фитингов также требует определенной сноровки. Здесь важно четко выдержать время разогрева спирали. При недостатке времени, стык может быть непрочным. Если передержать – труба может деформироваться.

Компрессионный фитинг полностью отличается от рассмотренных вариантов как по конструкции, так и по способу монтажа.

Стандартный фитинг представляет собой разборную деталь диаметром от 16 до 110 мм, состоящую из нескольких элементов:

Пластикового корпуса, оборудованного внешней резьбой и фиксатором, ограничивающим глубину ввода трубы.
Комплекта уплотнительных колец. Представляют собой детали из особых сортов резины, обеспечивающих полную герметичность в месте стыка.
Втулки, выступающей в роли пресса. Главная задача этого элемента – защита конца трубы от высокого давления рабочей среды.
Зажимных колец, защищающих изделие от механических повреждений.
Защитных крышек с резьбой, закрывающих место стыка с двух сторон. Поверхность такой крышки чаще всего ребристая, что позволяет плотно затянуть ее без использования инструмента.

Применение компрессионных фитингов позволяет получить полностью разборную трубопроводную систему, где гораздо проще вносить любые коррективы, от изменения схемы прохождения труб до замены или ремонта стыковочных элементов.

Гибкие и жесткие соединения

Жесткие способы соединения исключают любое перемещение труб и выполняются с помощью монолитных соединительных деталей. Они дешевле, подходят для решения бытовых задач – строительства трубопроводных систем отопления, водо- и газоснабжения.

Гибкие разновидности фитингов встречаются реже. Главная область применения – монтаж трубопроводных систем в грунте, где возможны незначительные перемещения пластов почвы. Такие изделия допускают небольшие колебания труб (не более 3-5 мм), а также выдерживают небольшие изгибы в месте стыка.

Это важно! Гибкий фитинг ничуть не проигрывает по показателям прочности и герметичности, а вот его стоимость существенно выше, чем у жестких аналогов.

Разъемные и неразъемные соединения

Разъемные соединения востребованы на тех участках трубопровода, которые обеспечивают крепление к фильтру, насосу, любому другому элементу, который рано или поздно будет подлежать замене.

Существуют такие виды разъемных соединений:

Компрессионный фитинг. Лучше всего подходит для монтажа трубопроводных сетей на базе ПНД.
Раструбное соединение. Узкая часть одной трубы вводится в широкий раструб на конце другой. Для водопроводных систем такой способ не годится, поскольку не обеспечивает должного уровня герметичности. Применяется по большей части для защиты кабельных трасс.

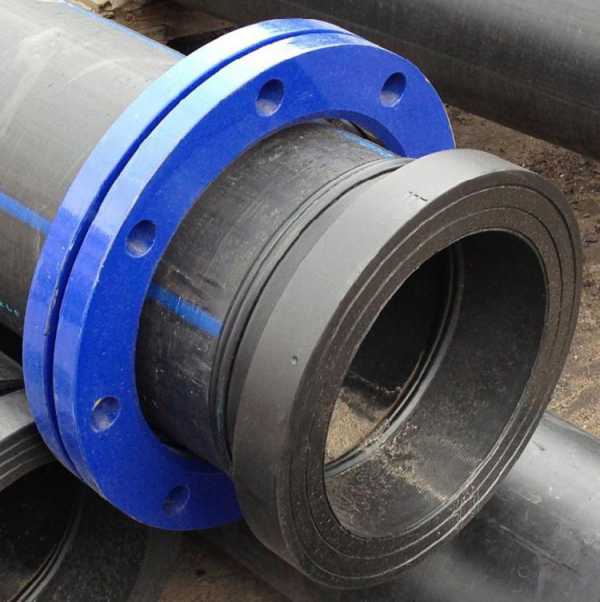

Фланцевое соединение. К концам труб привариваются пластиковые или металлические фланцы, которые скрепляются болтами. Используются преимущественно на крупных магистральных сетях.
Резьбовое соединение. Не обеспечивает требуемой надежности, используется в сетях с низким давлением рабочей среды.

Неразъемное соединение принято считать более надежным. Для монтажа потребуются сварные или электросварные фитинги.

Сама процедура сварки осуществляется с применением различных технологий:

Прессовочная сварка. Используется для соединения пластиковой трубного изделия с каким-либо сооружением.
Гнездовая сварка. В этом случае внутреннее сечение фитинга совпадает с внутренним сечением трубы.
Сварка встык. Две трубы одинакового диаметра непосредственно привариваются друг к другу.

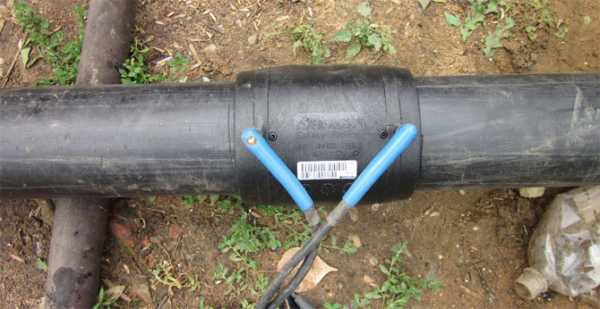

Электрофузионная сварка. Предполагает использование термомуфт. Такие соединения считаются очень надежными.

Неразъемные соединения находят применение при прокладке трубопроводных сетей под землей, либо заливке в бетонную стяжку.

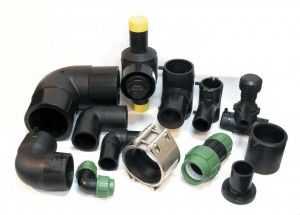

Виды фитингов по конструкции и их применение

Фитинги для труб из ПНД имеют различную конструкцию, которая во многом определяет область применения изделий:

Равнопроходные. Потребуются для стыковки трубопроводных линий одинакового диаметра.
Компенсационные муфты. Применяются для перехода с одного сечения трубопровода на другое.

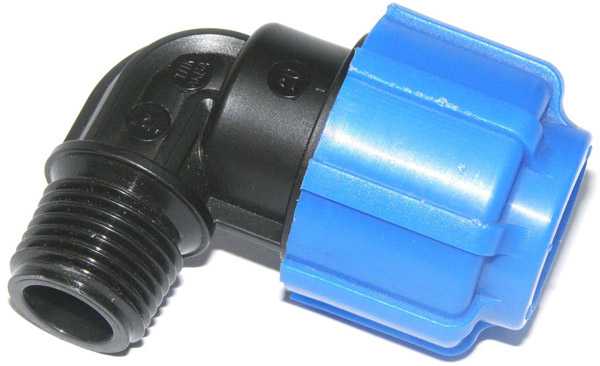

Отводы. Необходимы для монтажа поворотного участка трубопровода. Самые распространенные варианты изделий дают возможность сделать угол в 90, 66 и 45°. При необходимости производители принимают заказы на изготовление отводов с любым углом поворота, вплоть до десятых долей градуса.
Переходники. Помогают стыковать ПНД трубы с другими материалами, элементами арматуры. Есть варианты с наружной или внутренней резьбой для соединения полиэтилена с металлом.

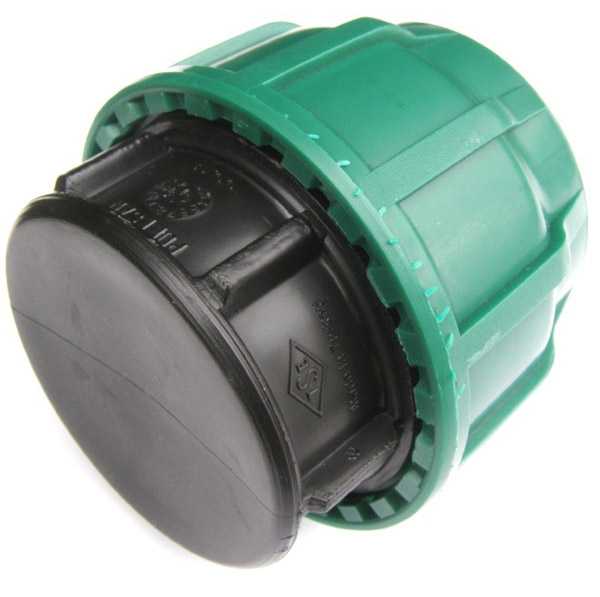

Заглушки, краны. Используются для полного или частичного перекрывания трубопроводной ветки.
Крестовины, тройники. Нужны при строительстве разветвленных трубопроводных сетей с тремя или более ответвлениями.

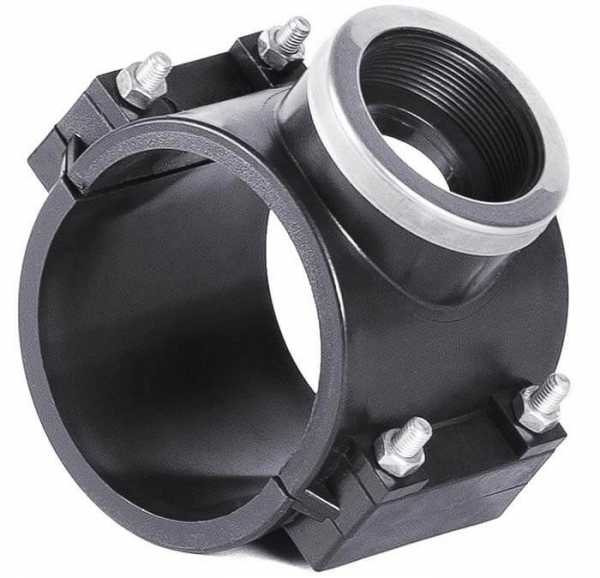

Седелки. Хомуты или накладки, предназначенные для врезания дополнительной ветки трубопровода в уже работающую схему.

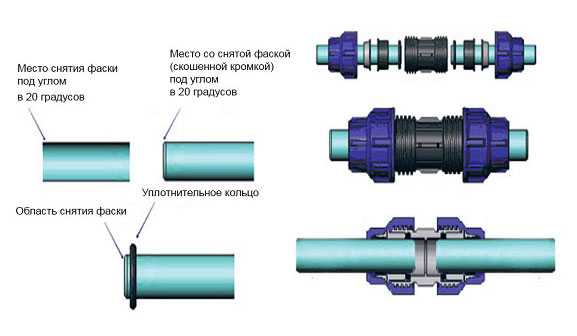

Особенности монтажа компрессионных фитингов

При использовании компрессионных соединительных элементов последовательность стыковки выглядит следующим образом:

Готовят отрезок трубы: отрезают нужный отрезок под прямым углом (для чего используется обыкновенная ножовка, либо специальный труборез), крошки и заусенцы зачищают, снимают фаску.
На конце трубы отмечают границу входа в изделия в фитинг, при этом конец трубы должен быть задвинут до упора.
В зависимости от конструкции зажимную гайку откручивают от фитинга и надевают на трубу, либо просто ослабляют.
Конец трубы смачивают мыльным раствором или водой, после чего с усилием вставляют в фитинг.

Крышки-гайки плотно накручивают на фитинг, обеспечивая надежный контакт.

infotruby.ru

Фитинги для водопроводных ПНД труб

Водопроводная сеть в наших домах собирается из полимерных и металлических труб, для соединения которых применяются специальные приспособления – фитинги. Сегодня мы попробуем разобраться в огромном разнообразии данного оборудования, побольше узнаем о каждом водопроводном фитинге, чтоб подыскать наиболее качественное и лучшее оборудование.

Какие существую типы фитингов

При установке трубопровода наиболее часто применяют два основных типа фитингов: узлы сопряжения веток трубопровода, а также соединительные элементы. К соединительным элементам относятся всевозможные штуцеры, переходники, муфты и прочее, с помощью которых состыковывают ветви трубопровода вдоль одной линии оси. Вместе с тем, диаметр магистрали может быть как переменным, так и постоянным.

Иначе говоря, благодаря соединительным фитингам удается наращивать прямые участки водопровода, соединять воедино жесткую линию вместе со шлангами, а также монтировать запорную, распределительную и контрольную арматуру в систему.

Фитинги для узлов сопряжения веток трубопровода представляют собой крестовины, коллекторы, тройники, обводы и отводы, которые применяются в устройстве врезок и угловых сопряжений. Такими изделиями удается расщепить центральную магистраль на несколько отдельных линий, сделать торцевое или же угловое сопряжение, миновать место пересечения без врезки в трубу.

Благодаря таким фитингам сопряжения можно обеспечить разводку водопровода непосредственно к точкам потребления, при этом позволяя менять направление осевой системной линии.

Классификация фитингов по материалу конструкции

Помимо конструкционного предназначения фитинги для труб ПНД также можно классифицировать и относительно вида материала, который применяется в изготовлении узлов сопряжения и соединительных частей.

Рынок комплектующих и оборудования для водопроводов применяет для производства фитингов исключительно два типа конструкционных материалов. Это – полимеры и металлы.

Фитинги из металла

Из металла изготавливают специальные тройники и муфты для трубопровода, то есть всевозможные соединительные элементы и узлы сопряжения. Вместе с тем, все эти части можно производить из специальных железоуглеродистых сплавов, то есть из чугуна, нержавеющей стали, и простой стали, а также из цветных металлов, таких как алюминий, медь или латунь.

Любые фитинги из металла обладают такими преимуществами:

Высокая прочность, то есть они могут спокойно выдерживать высокой давление в несколько десятков атмосфер.
Устойчивость к механическим повреждениям.
Прекрасная адаптивность, так как устанавливать их можно как на трубы из металла, так и на полимерные трубы.

Основной минус металлических фитингов состоит в том, что они поддаются коррозии. Вместе с тем, это не относится к латунным, медным фитингам, а изделия из чугуна и стали покрывается верху ржавым налетом. Единственное приемлемое решение – это нержавеющая сталь, которая сложно поддаётся обработке.

Фитинги из полимеров

Полимерные фитинги применяются исключительно при возведении трубопроводов из такого же материала. Это значит, что к трубе ПВХ подходит только такие же фитинги.

Так водопроводные фитинги из пластики могут быть полиэтиленовыми, их устанавливают на напорные и безнапорные системы, а также полипропиленовыми, которые ставят на напорные системы, которые переносят горячий или холодный носитель. ПВХ фитинги устанавливают исключительно на безнапорные системы.

При этом специалисты отмечают, что не стоит путать материалы и устанавливать полиэтиленовые фитинги на трубы из полипропилена. Это ограничение непосредственно связано с особенностями установки узлов сопряжения и соединительных частей.

Технологии установки. Классификация

Трубопроводы строят по четырём основным монтажным технологиям.

Водопровод с фитингами и трубами из металла

Соединение на основе лея. Так производят соединение в том случае, если трубопровод изготовлен из полимеров, а детали – из полиэтилена или пропилена. Вместе с тем, монтаж на основе клея – это качественно и эффективно, при этом технология совершенно не сложная и с ней справится даже не специалист.
Установка на резьбу. Этот способ часто используют при сборке трубопровода из металла, и состоит он в том, что трубы фиксируются резьбовыми муфтами. На торце труб создают специальную резьбу, в которую и вкручивают муфту со специальной внутренней резьбой. Эта работа довольно кропотливая, так как герметичность соединения достигается органической или же полимерной подмоткой, которая наносится на сгон особым способом. При этом трубы и фитинги, которые применяются в данном варианте, должна состоять из металла.
Соединения с помощью сварки. Это способ установки труб из металла наиболее сложный, но для пластиковых труб он – наиболее простой. Всё дело в том, что металлические трубы устанавливают на дуговую сварку или же газовую пайку. Фитинги и трубы из полимеров собираются методом самой простой диффузной сварки, которая заключается в появлении краев стыкуемых частей с дальнейшей запрессовкой. Установка труб из пластика на сварку представляет собой наиболее качественный и эффективный способ стыковки данных элементов.
Установка на цангу, или обжимной фитинг используется при сборке трубопровода из металла, а также при установке полимерных водопроводов. В таком случае соединить металлические фитинги и полимерные трубы также возможно. При этом латунный фитинг для ПНД трубы работает на порядок эффективнее полимерного соединительного элемента. Монтаж таких систем схож с резьбовой сборкой. Особенность заключается в том, что торце трубы отсутствует резьбовой сгон, так как она фиксируется непосредственно на штуцере фитинга благодаря обжимному кольцу.

Какой фитинг выбрать?

Это вопрос довольно сложный, так как это зависит от определённых условий и функций. Если вы нуждаетесь в высокой скорости работ, то можно выбрать цанговые фитинги, резьбовые соединения или проклейку. А если нужно отменное качество, то здесь стоит отдать предпочтение сварке. Вместе с тем, разъемное соединение получается благодаря цанговом или резьбовым фитингам. Сварные же или каленые соединения применяются исключительно для сборки. Демонтировать подобные узлы не представляется возможным

darkospb.ru

общие характеристики и разновидности фитингов для полиэтиленовых труб

На сегодняшний день ПНД трубы используются в строительстве очень часто, поэтому повышается спрос и на их соединительные составляющие.

Электросварные фитинги для ПНД труб дают возможность быстро и качественно соединить элементы любой водопроводной или газовой системы из полиэтиленовых компонентов.

Общие характеристики

Содержание статьи:

Электросварные фитинги для холодного водоснабжения называют еще электрофузионными. Они производятся литьевым методом при условии повышенного давления или же, используя метод экструзии из полиэтилена марок ПЭ80 или ПЭ100. Но во втором случае деталь потребует дополнительной обработки.

Во время изготовления в них устанавливается спиралевидный нагревательный элемент, напоминающий по внешнему виду тонкую проволоку.

Они так же применяются и для соединения полиэтиленовых труб водопровода холодного водоснабжения. Для этого нужно использовать специальный аппарат для сварки. На строительном рынке продаются электросварные фитинги ПНД диаметра от 2 до 160 см разных конфигураций.

Данные изделия для водопровода производятся из плотного полиэтилена, который является износостойким и проявляет устойчивость к внешним негативным факторам и к повреждениям механического типа.

Соединительные элементы для холодного водоснабжения прослужат не один десяток лет даже при взаимодействии с агрессивными химическими веществами и при температурных колебаниях.

Эти соединительные детали выпускаются в следующих видах:

отводы на 45 и 90 градусов;
муфты;
тройники;
заглушки;
переходники.

Электросварные фитинги дают возможность надежно и герметично соединить компоненты любой системы.

Они не разрушаются под действием экстремальных погодных условий, не поддаются окислению и разложению, что исключает возможность некачественного соединения, и попадание инородных материалов внутрь трубопровода на протяжении всего времени ее работы.

Фронт применения

Они применяются как соединительные элементы в хозяйственно-бытовых системах из полиэтиленовых труб, где использование сварки в стык невозможно, так как не получается поместить сварочный аппарат в нужное место.

Они оснащены электронагревательными элементами и часто выручают при проведении ремонтных работ в случае аварийных ситуациях в полиэтиленовых трубопроводах в условиях тесноты или экстремальной погоды.

Устанавливать электросварные фитинги возможно при использовании, как автоматического метода сварки, так и механического. Что зависит от вида аппарата для сварки. Но скорость работ это определенно преимущество данного вида соединений.

Данные изделия рекомендуется применять в системе водопровода холодного водоснабжения из полиэтилена, где внутреннее давление не превышает 15 атмосфер и газопроводе с давлением до 10 атмосфер.

Соединение водопровода холодного водоснабжения при помощи электросварных муфт можно проводить при температуре от -20 до +50 градусов, что дает возможность осуществлять монтаж водопроводных и газовых коммуникаций в любое время года.

Притом что качественно изготовленные изделия могут прослужить более 50 лет. Они так же используются и для спайке в газопроводной сети.

Электросварные фитинги для ПНД труб 32

Полиэтиленовые трубы диаметром 32 мм используются для установки канализационной и водопроводной сетей. Электросварные фитинги для ПНД труб 32 мм в диаметре производятся из прочного полиэтилена марки ПЭ100, который проходит большое количество тестов.

Они используются при установке водопровода для транспортировки горячей и холодной воды, а также в случае осуществления подачи материала под высоким давлением.

Полиэтиленовые трубы являются самым лучшим выбором. Они продаются как отрезками, так и в виде рулонов (бухт) и не стоит платить больше. Можно отмерить именно столько материала сколько нужно.

Данные соединительные элементы широко используются при монтаже канализации. Материал не поддается коррозии и устойчив к любой химически агрессивной среде, что очень важно в плане долговечности эксплуатации канализации.

Еще один нюанс канализационных коммуникаций состоит в том, что они в основном прокладываются под землей, поэтому все составляющие должны выдерживать не только внутреннее давление, но и внешнее.

Параллельно с этим такое расположение позволит уберечь все детали из полиэтилена от механического повреждения и негативного воздействия УФ лучей.

Если учитывать все знания, используя данные соединительные компоненты, то можно добиться идеальной герметичности, надежности и долговечной бесперебойной работы.

Фитинги для ПНД труб 32 мм в диаметре используются для соединения систем по прокладке кабеля и его защиты. Важно, чтобы соединение было надежным и не привело к повреждению важных частей, что находятся внутри.

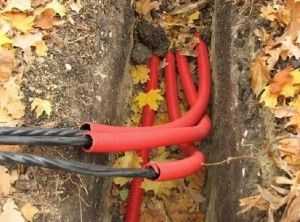

Часто телефонные, телевизионные и электрические кабеля прокладывают в бетонной стене или прикапывают землей и именно ПНД трубы помогут защитить любой кабель от проникновения влаги и разных механических повреждений.

Используя фитинги для труб 32 мм в диаметре можно с уверенностью сказать, что любой кабель будет защищен от негативной внешней среды не менее чем на пол века.

Системы холодного водоснабжения

На сегодняшний день самыми популярными компонентами для монтажа водопровода считается ПНД трубы.

Данные изделия для холодного водоснабжения имеют определенные характеристики. На них должна быть нанесена специальная маркировка в соответствии с ГОСТом. Штрих-код должен нести информацию относительно:

температуры нагревания;
силе напряжения;
оптимального времени сварки,
времени остывания, по истечению которого соединение будет самым прочным.

Правильно подобранные составляющие элементы водопровода в своем доме или квартире позволят обеспечить семью качественной питьевой водой.

При этом материалы системы холодного водоснабжения должны состоять из качественных ПЭ труб окрашенных в синий цвет, а электросварные фитинги смогут обеспечить полную герметичность и долговечность системе.

Проследите перед приобретением, чтобы все компоненты, предназначенные для водопровода, не имели инородных вкраплений и неприятного запаха. Если обнаружены несоответствия, то такие материалы нельзя использовать для подачи питьевой воды.

При проведении подземной водопроводной системы электросварные муфты будут самым лучшим выбором, так как, закапывая конструкцию в землю, на порядок уменьшается возможность ее оперативного ремонта.

Обратите внимание что, фитинги могут соединять только образцы одного диаметра.

То есть те соединительные элементы, что предназначены для образцов с сечением 32 мм не подойдут для соединения трубопровода другого диаметра.

Подготовительные работы и процесс сварки

Если есть необходимость соединения труб для установки водопровода холодного водоснабжения под землей лучше применить электросварные фитинги, которые используются для спайки именно «подземных» систем.

Видео – варим полиэтиленовые трубы

Технология правильной сварки заключается в следующих этапах:

обрезка трубы перпендикулярно к продольной оси;

обезжиривание среза и соединительного элемента спиртом;

сварка осуществляется в температурном режиме от 200 до 260 градусов;
важно следить за оптимальным нагревом стыка и не перестараться;
фиксация трубы в фитинге осуществляется на протяжении 10-30 секунд;
охлаждение.

Видео – варим полиэтиленовый трубопровод

Важно, при соединении элементов трубопровода точно следовать инструкции, иначе соединение может получиться не качественным и конструкцию при повышенном давлении просто вытолкнет. Запускать ее в работу можно только после полного охлаждения.

Инновационные технологии позволяют сделать ПНД трубопроводы для холодного водопровода с самыми высокими эксплуатационными характеристиками и при этом с приемлемой ценой.

Электросварные фитинги для ПНД труб позволяют осуществить качественную сборку водопровода холодного водоснабжения или любого другого трубопровода.
