Как правильно установить доводчик на пластиковую дверь

Доводчик выполняет немало полезных функций. Он обеспечивает защиту помещения от холода и удобство пользования дверью. В большинстве случаев для его монтажа не требуется вызов специалиста, достаточно иметь под рукой инструкцию и разобраться, как правильно установить доводчик на пластиковую дверь. Также не стоит забывать время от времени регулировать это устройство, придерживаться правил эксплуатации.

Содержание

Что хорошего в доводчике?

Пластиковые двери не так громко хлопают, как металлические, но и они могут создавать немало шума при закрывании. К тому же из-за таких хлопков повреждается фурнитура и само дверное полотно. Для обеспечения плавного закрытия и предназначен доводчик.

Он выполняет несколько функций:

1. Гарантирует закрытие двери. Это важно, чтобы минимизировать теплопотери. Также во многих случаях на дверях монтируется магнитный или электромагнитный замок. Чтобы он сработал, не было доступа посторонних людей в помещение (подъезд, подсобку, лабораторию), важно обеспечить закрытие двери.
2. Делает пользование конструкцией более комфортным. Дверь не нужно самостоятельно закрывать, это удобно, когда руки заняты.
3. Минимизирует шум. За счет плавного притвора конструкция будет работать бесшумно, не доставляя никаких хлопот жильцам нижних этажей или работникам офиса, торгового центра.
4. Продлевает срок эксплуатации самой двери, а также фурнитуры. Из-за хлопанья створки очень быстро в негодность приходят ручки замки, навесы, они разбалтываются, изнашиваются, ломаются. При сильных механических нагрузках может быть повреждено пластиковое полотно или стеклопакет, будет осыпаться штукатурка и другие отделочные материалы со стен. С доводчиком такого не случится.

Доводчики устанавливают на входные и межкомнатные перегородки из ПВХ. Они используются в магазинах и торговых центрах, аптеках и поликлиниках, банках и офисах.

В подъездах новых многоэтажных домов также все чаще монтируют именно пластиковые двери, которые обязательно оборудуют доводчиком.

Место расположения фурнитуры

Первый параметр, на который стоит обратить внимание при выборе доводчиков, это место его крепления.

На пластиковую дверь, в зависимости от ее конструктивных особенностей и специфики помещения, такую фурнитуру можно поставить:

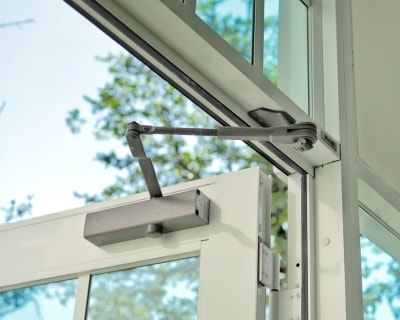

1. В верхней части, точнее в верхнем углу со стороны навесов. Это самый распространенный способ установки доводчика на пластиковую дверь (открывание наружу). В этом случае доводчик не мешает перемещению людей, он монтируется на внутренней стороне полотна и не бросается в глаза. Такие доводчики проще всего ставить, если планируется это делать своими силами.
2. Снизу. В этом случае доводчик предусматривается еще в момент проектировки входа и дверей. Его не слишком удобно монтировать, поэтому напольные доводчики менее распространены.
3. Внутри рамы. Такие изделия еще именуют скрытыми доводчиками, но их монтаж нужно доверять только специалистам. Своими силами с установкой никак не справится. Они фиксируются на раме. В некоторых моделях дверей они спроектированы и смонтированы изготовителем сразу, тогда никаких проблем не возникнет.

Если дверь давно установлена, есть желание обустроить на ней доводчик, то стоит выбирать самый обычный, который монтируется в верхней части створки из ПВХ.

В некоторых случаях, когда двери слишком тяжелые, выполняется монтаж доводчиков в верхней и нижней части створки. Если распашная конструкция состоит из двух полотен, то закрывающую фурнитуру монтируют на каждую створку.

Как выбрать доводчик

Кроме места расположения, важно соизмерять класс доводчика и вес створки, ее ширину. Всего есть 7 классов доводчиков от EN1 (для самой легкой створки в 20 кг и шириной двери до 75 см) до EN7 (для двери массой до 160 кг и шириной полотна до 1,6 м). В зависимости от класса рычаг имеет различную силу закрывания. Покупать доводчик с большим, чем необходимо, усилием не следует: дверью будет тяжело пользоваться.

Если планируется установка доводчика на входную пластиковую дверь, а морозы в регионе бывают суровые, то важно подбирать морозоустойчивые модели. Они сохраняют свою работоспособность при -30 градусах. Это связано с тем, что важную функцию в механизме играет масло, а его плотность сильно зависит от температуры.

Доводчики могут иметь немного разное устройство, но схема работы у них одинаковая. Самая главная часть механизма – это пружина. При открытой двери она находится в сжатом состоянии. Когда дверь отпускают, она начинает закрываться, пружина возвращается в свое исходное состояние. Чтобы полотно перемещалось плавно, а не рывками в системе есть масляный амортизатор. За счет клапана происходит перераспределение масла между камерами.

По конструкции доводчики бывают двух разновидностей:

1. С рычажной тягой. Распространенный тип механизма, поскольку его цена вполне доступная. Он достаточно надежный и простой в монтаже, что только добавляет популярности этому типу.
2. Со скользящей тягой. Это более современные механизмы, но их предпочтительнее ставить внутри помещения, поскольку работа их сильно зависит от температуры.

Также есть модели, в которых предусмотрен стопор. С его помощью входную или межкомнатную створку можно зафиксировать в разных положениях, что пригодится при переносе мебели, коляски, не нужно ничем подпирать дверь.

Установка доводчика на пластиковую дверь (видео)

Поскольку самым простым для монтажа является верхний накладной механизм, то речь идет именно о нем. Для фиксирования он требует минимального количества отверстий и операций.

Алгоритм работ таков:

1. Перед тем, как поставить доводчик на пластиковую дверь, нужно ознакомиться с инструкцией, которая всегда прилагается к изделию. Поэтому важно при покупке смотреть, чтобы она была на понятном языке. Вместе с инструкцией к доводчику всегда идет макет. Он выполнен в масштабе 1:1, чтобы легче было сделать разметку и установку изделия.

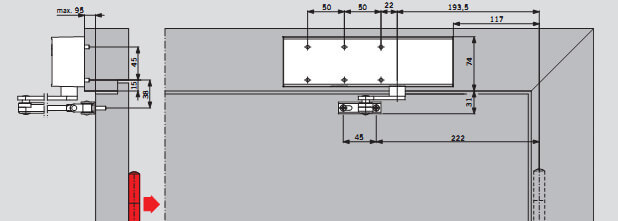

2. На дверь нужно прикрепить с помощью скотча шаблон в том месте, где планируется расположение доводчика. На эскизе уже обозначены места под крепления, поэтому их нужно просто отметить на коробе и полотне. На дверном коробе должен располагаться рычаг доводчика, а остальная его часть фиксируется на пластиковой створке.
3. После этого нужно аккуратно просверлить для крепежных элементов все необходимые отверстия. Это можно сделать обычной электродрелью.
4. На створке закрепить корпус доводчика. Его клапаны для регулирования скорости притвора должны «смотреть» на дверные петли.
5. Рычаг нужно разделить на две части, откручивая винт. Пруток рычага, который имеет резьбу и крепежный башмак, нужно зафиксировать на дверной коробке. Вторую часть нужно прикрепить к основной части доводчика, которая расположена на створке. Для этого в комплекте предусмотрен винт.
6. После установки важно отрегулировать дину прутка с расположенным на нем башмаком таким образом, чтобы после соединения обеих частей рычага он оказался точно под углом в 90 градусов к створке двери. После этого обе части рычага можно соединить.

В завершении нужно проверить работоспособность механизма, отрегулировать скорость доводки полотна и его закрывания при помощи винтов. Правильная работа доводчика – это когда створка закрывается плавно, без рывков, без хлопков, дверь закрывается до конца и хорошо прилегает к коробу.

Регулировка механизма и скорости закрывания

Сразу же после установки доводчика на ПВХ дверь может понадобиться его регулировка. Также она возникает со временем при интенсивной эксплуатации фурнитуры, при смене времен года, поскольку смазка сильно реагирует на температурные колебания, поэтому и скорость закрывания двери от погоды также меняется. В идеале корректировать работу устройства нужно при смене температурного режима на каждые 15 градусов.

Для регулировки в изделии предусмотрены винты. В инструкции к каждой модели доводчика подробно описано, за что и какой из них отвечает, в какую сторону нужно поворачивать. Важно понимать, что корректировку работы доводчика нужно выполнять осторожно, без чрезмерных усилий. Для этого понадобится шестигранник.

Регулировать можно:

1. Общую скорость закрывания пластиковой двери. Это так сказать грубая настройка, она может варьироваться от 15 до 180 градусов. Если дверь закрывается слишком быстро, то соответствующий винт нужно провернуть по часовой стрелке примерно на половину оборота. Если закрытие створки слишком медленное, то его нужно открутить. Большинство производителей предостерегает, что более чем на 2 оборота регулировочные винты поворачивать нельзя.
2. Скорость дохлопа или окончательного закрывания на последнем этапе (на последних 15 см пути створки). За нее отвечает второй винт, он обеспечивает более тонкую настройку в пределах от 0 до 15 градусов.
   Сильно увеличивать скорость дохлопа не нужно, иначе створка будет сильнее ударяться о короб. Схема регулирования такая же, как и в предыдущем случае.

Есть еще вариант регулировки промежуточного хода, но он не настолько принципиален. У третьего винта есть более важная функция: он может зафиксировать створку в нужном положении. Чтобы пронести мебель, не нужно подпирать двери камнем, достаточно закрутить туго этот винт. Сделать это можно лишь тогда, когда пластиковая дверь открыта на 90 градусов и более. Также за счет настройки этого винта можно установить некую отсрочку закрывания дверей: они несколько секунд не будут двигаться после открытия, а потом начнут закрываться.

Дополнительные рекомендации

Как и любая фурнитура, доводчик нуждается в уходе после установки. Чтобы механизм работал исправно, без сбоев и дольше функционировал, следует соблюдать такие правила:

1. Примерно через месяц после монтажа доводчика на пластиковую дверь нужно проверить, достаточно ли затянуты все винты и шурупы.
2. При смене сезонов следует проводить регулировку работы винтов, что отвечают за общее закрывание двери ее окончательный притвор. Это необходимо делать всякий раз, когда температура понижается или опускается на 10-15 градусов.
3. Доводчики, предназначенные для эксплуатации внутри помещений, категорически нельзя ставить на входные двери: их при первом же морозе заклинит намертво.
4. Запрещается принудительно удерживать полотно в открытом состоянии дольше 10 минут. При таком состоянии пружина доводчика испытывает максимальное напряжение, она сильно сжимается, может не выдержать. Исключение – это специальные марки доводчиков, в которых предусмотрена функция стопора.
5. Также ни в коем случае нельзя прикладывать усилие для закрывания полотна, притягивать дверь к коробке. Это разбалансирует работу винтов. Если пластиковая дверь закрывается медленно или не до самого конца, то пора выполнить регулировку работы доводчика.

Доводчик всегда устанавливается на внутренней стороне полотна, чтобы минимизировать влияние атмосферных осадков. Но пыль и грязь в нем все равно будут скапливаться. Поэтому вместе с сезонной регулировкой винтов стоит проводить очистку механизма, при необходимости смазывать навесы и механизмы замков. Это важно, чтобы створка не проседала, иначе нагрузка на доводчик будет увеличиваться.

Если разобраться, как установить доводчик на пластиковые двери, проделать все шаги строго по инструкции, то монтаж фурнитуры не вызовет затруднений. Простое приспособление обеспечит плавное и бесшумное закрывание створки из ПВХ, сделает пользование дверью более удобным и комфортным, увеличит срок эксплуатации всей конструкции.

Установка доводчика двери: фото, видео инструкция

Компания «Фокус» – строительство домов из теплоблоков, экоблоков > Статьи

Доводчик для дверей — механизм достаточно старый, но, несмотря на это даже на сегодняшний день достаточно практичный и по-прежнему используется как в частных домах, так и в квартирах. Для его установки не требуется никаких особых знаний или навыков, все что необходимо, так это несколько инструментов, сам доводчик и немного информации о том, как правильно установить доводчик своими руками.

Содержание:

• Подготовка дверей к установке
• Как установить доводчик на дверь?
• Видео установки доводчика двери своими руками

Подготовка дверей к установке

Перед тем как разбираться в том, как установить доводчик на дверь, необходимо подготовить саму дверь. Проверьте, правильно ли они установлены? Правильно ли установлены петли и не трется ли дверь об пол? Все это может пагубно повлиять на установленный доводчик, который будет либо работать некорректно, либо вовсе не работать.

Кроме этого рекомендовано проверить состояние тех самых петлей, убедитесь, что они функционируют достаточно хорошо, в крайнем случае, их необходимо смазать солидолом или любым другим доступным материалом подобного действия. Двери должны отлично работать, что кроме нормальной работы доводчика, сможет также гарантировать надежность самой двери.

Кроме этого необходимо учесть некоторые особенности типа доводчика, а их всего несколько, а точнее три.

Первый и так называемый стандартный тип доводчика это доводчик накладной. Особой конструкцией он не обладает и представляет собой обычную накладную пружину (пружина спрятана внутри), которая привинчивается к двери самым простым методом — шурупами (другая часть соответственно к двери).

Вторым из существующих вариантов можно назвать доводчик напольный который является действительно вторым не только по счету, но и по удобству, поскольку даже по сравнению с накладным доводчиком, который также сильно уступает более качественному, скрытому, механизм может испортить интерьер, поскольку его установка на полу крайне сильно бросается в глаза. Хотя критиковать данный выбор все же было бы глупо, поскольку при должной установке и некоторых интерьерных решений можно добиться привлекательного внешнего вида. Несмотря на некоторые неудобства, напольный доводчик является самым надежным и может прослужить примерно в два раза больше остальных вариантов.

Третий тип доводчика это скрытый доводчик. Возможно, самый привлекательный вариант, поскольку его конструкция позволяет спрятать доводчик внутрь дверного проема.

Как установить доводчик на дверь?

Теперь пришла пора разобраться в том, как правильно установить доводчик двери и можно отметить, что труда это не составит.

Независимо от того производится ли это установка доводчика на металлическую дверь или на пластиковую дверь, стандартный монтаж включает в себя обычное крепление пружиной коробки к двери (а именно в углу) с помощью шурупов (крайне важно закрепить именно ровно поэтому перед началом сделайте небольшие измерения и начертите места крепления).

Рычаг соответственно крепиться к дверному проему. Можно также добавить, что вся сложность установка доводчика двери заключается исключительно в измерении его точного положении для нормальной работы. В случае установки скрытого доводчика необходимо убедиться в том, что шурупы качественно закручены и не торчат.

В некоторых случаях пружинную коробку предпочитают устанавливать на дверной проем, в то время как рычаг, к двери, однако, разница заключается лишь в конечном внешнем виде.

Мы искренне надеемся, что наша статья с фото и видео помогла вам ответить на вопрос, как правильно установить дверной доводчик.

Видео установки доводчика двери своими руками

Установка доводчика на дверь

Установка доводчика на раздвижные двери:

Установка петель с доводчиком:

Петли с доводчиком Установка моделей: Fm40, Fm70

Похожие статьи

• Как правильно покрасить окна и чем можно покрасить двери, фото и видео покраски

  Предисловие Окна – это «глаза» вашего дома, и даже сияя чистотой, они будут выглядеть непривлекательно, если оконные рамы зияют старой, облупившейся…

• Обивка дверей дерматином: обшивка своими руками пошагово, фото и видео, как обить деревянную входную дверь

  Благодаря обивке дверей дерматином можно улучшить их внешний вид Практика показала, что любые старые вещи можно вернуть к новой жизни. Для этого…

• Регулировка пластиковой двери балкона: фото, видео инструкция

  Длительное использование пластиковой балконной двери приводит к разбалансировке ее механизмов. В итоге дверь плохо закрывается или перестает закрываться…

Установка ДВЕРНОГО ДОВОДЧИКА С КУЛАЧКОВЫМ ДВИГАТЕЛЕМ СЕРИИ NORTON 2800ST

Стандартный дверной доводчик работает за счет использования жидкости в реечном подпружиненном поршневом механизме. Когда дверь открывается, рычаг в сборе вращает шпиндель с редуктором, который перемещает поршень с шестеренчатым приводом, сжимая основную пружину и нагнетая жидкость в область, где изначально находился поршень. В результате дверной доводчик создает давление пружины при открывании двери. Чем дальше открыта дверь, тем больше давление пружины. Расположение доводчика и рычага в сборе определяют максимальное открывание.

ПРИМЕЧАНИЕ. Большинство дверных доводчиков предварительно нагружены во время установки, поэтому доводчик оказывает давление пружины, даже когда дверь закрыта. Таким образом создается достаточное давление, чтобы закрыть и запереть дверь, даже если узел рычага не может дальше вращаться.

Когда открытая дверь освобождается, создаваемое давление пружины перемещает поршень с зубчатым приводом, вращая зубчатый вал и заставляя дверь поворачиваться обратно в закрытое положение. В положении открытой двери жидкость находится на той стороне цилиндра доводчика, из которого вышел поршень, и давление расширяющейся пружины стремится вернуть поршень. Когда дверь закрыта, пружина растянулась, поршень находится в исходном положении, а жидкость находится на стороне пружины корпуса доводчика. При достаточном давлении пружины дверь закрывается, и запорный механизм замка срабатывает, фиксируя дверь.

Жидкость в дверном доводчике предназначена для контроля скорости вращения доводчика в сборе при открытии и закрытии. Без жидкости пружина быстро расширится, и дверь захлопнется. Существует несколько видов жидкости для доводчиков дверей. Большинство жидкостей для дверных доводчиков имеют консистенцию легкого масла. В зависимости от производителя и применения жидкости для доводчиков доступны для экстремальных погодных условий, а типы жидкостей могут различаться в зависимости от функции доводчика.

В доводчике, где дверь закрыта, почти вся жидкость находится в области, содержащей основную пружину. Когда дверь открывается, эта пружина сжимается, и жидкость проталкивается вокруг поршня через два или более иллюминаторов на другую сторону поршня. Регулируемые клапаны регулируют поток жидкости. В зависимости от доводчика; может быть закрывающий клапан, запирающий клапан, обратный клапан, клапан замедленного действия и т. д. Расположение отверстий каждого канала и клапана определяет функциональность, поскольку поршень перемещается из закрытого в открытое и обратно в закрытое положение.

Каждый клапан регулирует скорость, с которой жидкость перетекает с одной стороны поршня на другую. Скорость потока жидкости определяет скорость расширения пружины. Управление потоком жидкости позволяет доводчику работать плавно.

Функциональность современных дверных доводчиков реечного типа работает в среднем примерно на две трети эффективности. Это означает, что на каждые три фунта силы, воздействующие на дверь, теоретически не имеющую трения, только около двух фунтов силы влияют на открытие и закрытие. В реальном мире, когда мы добавим стыковые петли и трение при выравнивании двери, эффективность реечного дверного доводчика падает еще больше.

Причина, по которой эффективность дверного доводчика важна, заключается в том, что федеральные законы и законы штата определяют максимальное усилие, допустимое для открывания двери. Много лет назад существовал федеральный закон о восьми фунтах стерлингов за открытие входной двери. Федеральный закон был отменен; однако в ряде штатов были и действуют собственные законы о доступности. Большинству требуется минимум восемь фунтов.

Строительный кодекс Калифорнии (CBC) 2001 и 2007 в разделе 1133B.2.5, можно прочитать как усилие для открывания наружной двери не должно превышать 5 фунтов. Однако этот раздел кода, по-видимому, не относится к внешнему входу, где несколько дверных полотен расположены в одном месте. Прежде чем устанавливать дверные доводчики на наружную дверь, проконсультируйтесь с местными властями, имеющими юрисдикцию (AHJ).

Внутренние двери имеют минимальное усилие открывания в пять фунтов, требуемое федеральным законом. Исключение составляют внутренние двери с пометкой «на пути выхода», которые должны закрываться и защелкиваться. В параграфе 7.2.1.4.5 Национального закона о противопожарной защите (NFPA) 101 указано, что дверь должна выдерживать нагрузку 30 фунтов на квадратный фут. максимальное усилие открытия, чтобы привести дверь в движение и 15lbsf. максимальное усилие открывания для достижения необходимой ширины. Однако Строительные нормы Калифорнии (CBC) устанавливают максимальное усилие открывания в 15 фунтов. Внутренние двери, которые не находятся «на пути выхода», должны стоить пять фунтов.

Важно: Ограничение рабочей силы проверено на движущейся двери примерно в трех дюймах от закрытого положения и измерено в 30 дюймах от петли.

Если вы из штата с другими требованиями к работе, сообщите мне об этом, и я включу информацию в журнал. Спасибо.

Для повышения эффективности закрывания компания Norton представила дверной доводчик с кулачковым механизмом. В дверном доводчике Norton серии 2800ST класса 1 используется кулачковый рабочий механизм. В отличие от доводчика поршневого типа с зубчатым приводом, кулачковый доводчик, по словам Нортона, «более эффективен, от 70 до 80 процентов, обеспечивая усилие закрытия до четырех фунтов при усилии открытия в пять фунтов». Серия Norton 2800ST оснащена регулируемой силовой пружиной размера от первого до шестого. Регулировка пружины может обеспечить рабочее усилие, достаточное для любой требуемой настройки фунта.

Доводчики с кулачковым механизмом Norton серии 2800ST рассчитаны на работу с дверью весом не более 250 фунтов. Для внутренних дверей максимальная ширина двери составляет 54 дюйма.

В доводчиках Norton с кулачковым механизмом используется яйцевидный выступ кулачка, который заменяет шпиндель с редуктором. Есть два подпружиненных поршня, по одному с каждой стороны кулачка. Более сильная основная пружина сжимается поршнем при открытии двери. Второй поршень имеет легкую пружину, которая удерживает ролик поршня напротив кулачка даже в открытом положении. Поток жидкости регулирует скорость движения.

Кулачок вращается чуть меньше половины оборота, обеспечивая максимальное открытие двери для стандартных применений не более чем на 110 градусов. Это приводит к общему перемещению главного поршня примерно на полдюйма. Это примерно треть расстояния, которое проходит поршень стандартного доводчика реечного типа. Чтобы приспособиться к этому сокращенному циклу закрывания, доводчик с кулачковым механизмом работает с более точным управлением жидкостью.

Шпиндель имеет внутренний шлиц для синхронизации рычага вместо внешнего квадрата или шестигранника. Шпиндель со шлицами предлагает больше позиционных вариантов для предварительного натяга доводчика и позволяет установить более низкую настройку, когда дверь должна соответствовать требованиям с низким усилием открывания, таким как Закон об инвалидах (ADA). Цель предварительного натяжения рычага доводчика состоит в том, чтобы обеспечить достаточное давление пружины в конце цикла закрытия, чтобы дверь закрылась и защелкнулась, или чтобы дверь оставалась закрытой, когда нет запорного механизма.

Дверные доводчики Norton серии 2800ST класса 1 предназначены для работы с использованием направляющего механизма. В отличие от стандартного узла рычага, имеющего основной рычаг и вспомогательный рычаг, для механизма направляющей требуется только основной рычаг. Направляющая заменяет вторичный рычаг.

В кулачковом доводчике Norton используются направляющие скольжения двух разных стилей. Один предназначен для открывания двери. Монтажные отверстия в этой направляющей находятся по бокам, поэтому ее можно установить на лицевой стороне рамы. Другая направляющая предназначена для нажимной стороны двери. Монтажные отверстия находятся в канавке гусеницы, поэтому ее можно установить на нижнюю часть косяка. В любом случае доводчик всегда крепится к двери, а направляющая всегда крепится к косяку. Скользящие дорожки доступны с функцией Hold Open или без нее.

Для приложений со стороны тяги направляющая устанавливается на лицевую сторону косяка с отверстиями для винтов, расположенными на 1-5/8 дюйма выше нижней части косяка. Над верхней частью двери требуется минимальный зазор в два дюйма от потолка.

Установка дверного доводчика Norton серии 2800ST требует более точных измерений. Например, существует четыре максимальных угла раскрытия (85, 90, 100 и 110 градусов), каждый из которых имеет разное расстояние от центра шарнира или оси. Расстояние направляющей направляющей от края петли/шарнира двери определяет максимальное открывание двери.

Меня пригласили на установку дверного доводчика с кулачковым механизмом Norton серии 2800ST на дверь из цельного дерева, требующую максимального открывания на 100 градусов. Выбранная дверь находилась в коридоре с интенсивным движением. Согласно инструкции, при максимальном раскрытии 100 градусов первое отверстие для монтажа направляющей находится на расстоянии 5-1/8 дюйма от центральной линии шарнира. Установка предоставляет информацию по установке максимум до 110 градусов. Если требуется угол раскрытия более 110 градусов, обратитесь на завод Norton.

Для этой установки использовались секс-болты, чтобы закрепить дверной доводчик на двери с цельным сердечником. Поскольку сердцевина двери выглядела как спрессованные опилки, использовать шурупы для дерева было невозможно.

Были просверлены четыре отверстия диаметром 3/8 дюйма, чтобы прикрепить болтами корпус доводчика к лицевой стороне двери. Мы использовали четыре 1/4-дюймовых крепежных винта и металлические секс-болты.

Направляющая скольжения монтировалась с помощью сверла диаметром 13/64 дюйма (#7) и метчика 1/4-20 для нарезания резьбы в отверстиях для винтов в металлической стойке 18 калибра.

После того, как доводчик и направляющая были установлены на дверь, рычаг был прикреплен к шлицевому валу. Шлицевой вал был вставлен в верхнюю часть доводчика с предварительным натягом в пять градусов на рычаг в закрытом положении. Предварительная загрузка помогает дверце защелкиваться и закрываться.

Последним шагом является присоединение рычага в сборе к направляющему блоку в узле гусеницы. Вставьте шпильку рычага в скользящий блок и зафиксируйте, нажимая на фиксирующий зажим, пока он не окажется на одном уровне с скользящим блоком.

Отрегулируйте работу доводчика, установив регулятор мощности закрытия с помощью гнезда или гаечного ключа диаметром 5/8 дюйма. Мощность увеличивается по часовой стрелке. Как только дверь закроется с достаточной силой, отрегулируйте цикл закрытия с помощью клапана скорости защелки (увеличение против часовой стрелки), чтобы контролировать скорость двери в диапазоне защелки (последние пять градусов). Затем отрегулируйте клапан скорости закрытия на (увеличение против часовой стрелки), чтобы контролировать скорость двери в диапазоне размаха (от открытия до последних пяти градусов). Клапаны скорости защелки и скорости закрытия регулируются с помощью шестигранного ключа на 4 мм.

Примечание. Никогда не открывайте регулировочные клапаны полностью. Масло выльется, и доводчик перестанет работать должным образом.

Проверить работу доводчика двери с помощью дверного датчика. Чтобы проверить работу дверного доводчика, отметьте «X» на закрывающейся поверхности двери в тридцати дюймах от петли. Начните измерять усилие закрытия примерно в шести дюймах и проверьте усилие в трех дюймах от закрытого положения. Убедитесь, что эта отрегулированная и измеренная требуемая сила соответствует вашим местным властям, имеющим юрисдикцию и требования кодекса.

Дверной доводчик Norton серии 2800ST с кулачковым механизмом оснащен регулируемым задним ходом. Цель проверки состоит в том, чтобы замедлить и, в конечном счете, остановить открытие двери на последних 10 или более градусах цикла открытия. Никогда не следует использовать бэкчек вместо надлежащего дверного упора. Помните: никогда не закрывайте обратный клапан полностью, так как это может привести к повреждению дверного доводчика и/или фурнитуры.

Если скользящая направляющая доводчика оснащена опциональной фиксацией в открытом положении, можно регулировать мощность фиксации в открытом положении. Это достигается поворотом регулировочного вала на конце направляющей, ближайшем к петлям. Предоставлено 9/ 64-дюймовый шестигранный ключ вращается по часовой стрелке для увеличения удерживающей силы.

Пластиковая крышка входит в стандартную комплектацию дверного доводчика Norton серии 2800ST с кулачковым механизмом. Для приложений безопасности доступна металлическая крышка. Для получения подробной информации обратитесь на завод Norton. Эти дверные доводчики и скользящие направляющие доступны во всех стандартных и окрашенных по индивидуальному заказу цветах Norton. Свяжитесь с заводом для получения информации о наличии гальванического покрытия.

Для получения дополнительной информации обратитесь к местному оптовому слесарю или в Norton Door Controls, 3000 Highway 74 East, Monroe, NC 28112. Телефон: 800-438-1951. Факс: 800-338-0965. Веб-сайт: www.nortondoorcontrols.com.
