Устройство защитного отключения (сокращенно «УЗО») – предназначено в первую очередь для защиты человека от поражения электрическим током, а также позволяет избежать утечки тока и связанных с этим последствий (риск возникновения пожара, дополнительный расход электроэнергии). Поэтому особенно важно устанавливать УЗО в доме, где есть места с повышенной опасностью поражения электрическим током или если в доме есть дети.

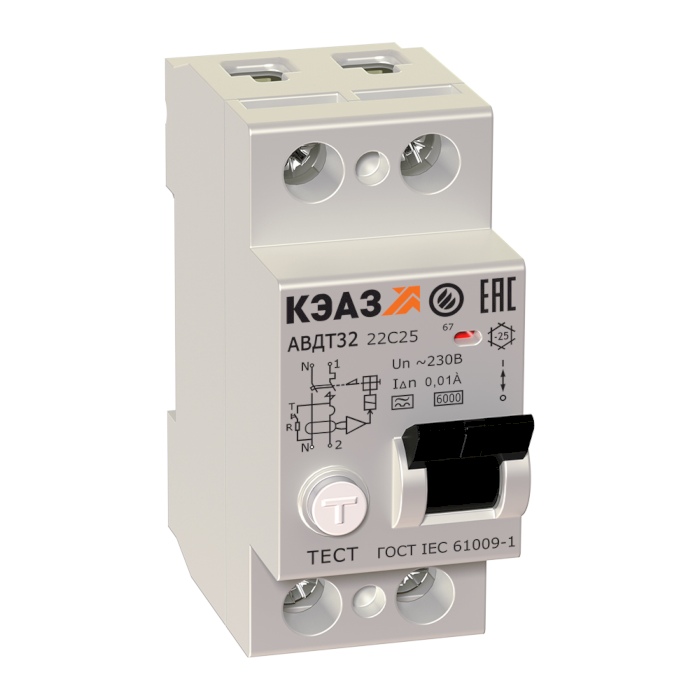

Рисунок 1.
1. Уставка дифференциального
тока УЗО
2. Маркировка нулевой клеммы
3. Номинальный ток УЗО
4. Кнопка «Тест»

Принцип действия устройства основан на сравнении величины фазного и нулевого токов. В идеале, если нет утечек тока, то эти значения будут равны. А если образовалась токовая утечка и разница этих токов превышает величину уставки дифференциального тока УЗО (рис.1 маркер 1), то устройство срабатывает, отключая линию на которой оно устанавлено. Стоит отметить, что устройство защитного отключения не защитит Ваш дом от короткого замыкания и перегрузки, поэтому в цепи перед ним обязательно должен стоять автоматический выключатель или вместо них ставится дифференциальный автомат, который объединяет функции УЗО и автомата в одном устройстве (выделение красным цветом рис.

5). Установка диффавтоматов позволяет существенно сэкономить место в электрическом щите. Поскольку принцип действия (в том что касается защиты от утечек и поражения электрическим током) устройства защитного отключения и дифференциального автомата идентичен, то далее в тексте будем использовать только термин «УЗО».

Давайте рассмотрим на практике, как УЗО может спасти нас от поражения электрическим током. Допустим в электрической части стиральной машины повредилась изоляция и корпус оказался под напряжением. Если в электропроводке квартиры предусмотрено заземление, то между корпусом и «землей» возникнет ток утечки, сработает УЗО и отключит электричество. Но что произойдет, если заземления в доме нет? Допустим кто то из людей заходит в ванную комнату и случайно дотрагивается до стиральной машины. В момент прикосновения возникает ток утечки, УЗО срабатывает и отключает электричество. Срабатывание устройства защитного отключения происходит мгновенно (не более 30 мс) и человек практически не почувствует воздействие электрического тока (при правильно подобранном УЗО с минимальным током утечки).

Ощутимым для человека принято считать токи от 1 мА, величину тока свыше 15 мА называют порогом неотпускающего тока, он вызывает непроизвольное сокращение мышц кисти руки и предплечья, сопровождающееся, болью, ток свыше 40 мА даже при кратковременном воздействии оказывает негативное влияние на здоровье человека, а при длительном воздействии может оказаться летальным, 100 мА и выше — ток опасный для жизни. В бытовых условиях для защиты человека используют УЗО с дифференциальным током 10 мА или 30 мА. Причем на отдельные участки электросети квартиры (ванная или детская комната) лучше выбрать устройство с током утечки 10 мА, а в качестве общего — 30 мА. УЗО с дифференциальным током 100 мА и выше обычно используются для противопожарной защиты.

Существует несколько вариантов подключения устройств защитного отключения:

1) Установка одного общего УЗО (рис.2). Установка непосредственно после вводного автомата или после электросчетчика (в схеме со счетчиком). Это самый недорогой вариант, позволяет обезопасить всю электросистему в целом, но минусом является то, что при возникновении тока утечки электричество будет отключаться полностью во всем доме/квартире.

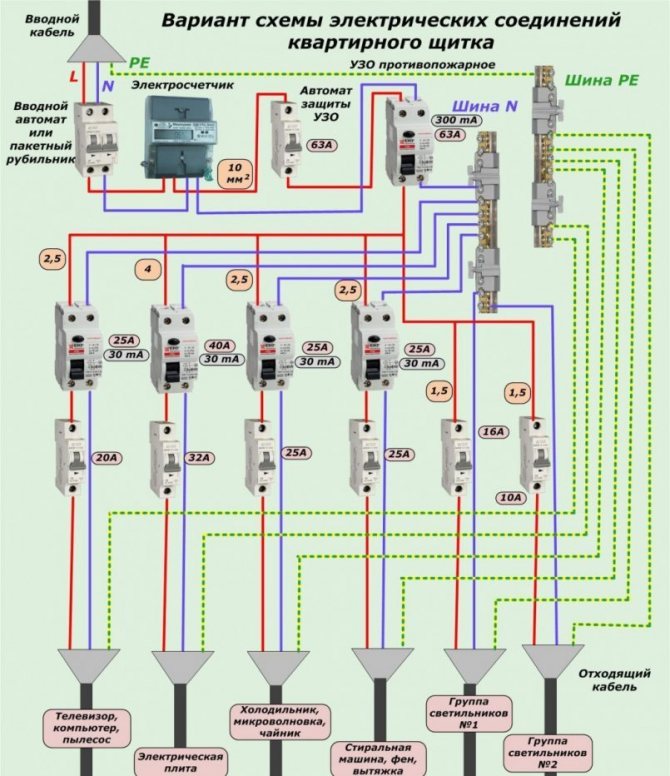

2) Установка нескольких УЗО на отдельные группы (рис.3). Позволяет контролировать каждый участок электросети по отдельности. При срабатывании УЗО отключит электричество только на своем участке цепи, а не во всем доме, как в первом варианте. Более затратный вариант, т.к. используется несколько устройств защитного отключения (по одному на каждый защищаемый участок).

Рисунок 2. Схема подключения одного
общего УЗО Рисунок 3. Схема подключения нескольких УЗО
на отдельные группы

3) При трехфазном вводе может использоваться схема подключения с четырехполюсным УЗО (рис.4). Подключение по данной схеме принято использовать только для трехфазных потребителей нагрузки (электродвигатели и пр.), когда необходимо, чтобы все три фазы отключались одновременно.
4) В случае если ввод трехфазный и нагрузка распределена между однофазными потребителями, рекомендуется использовать двухполюсные УЗО на каждую фазу (рис.6) или на каждую отдельную линию (рис.5).

Рисунок 4. Схема подключения общего УЗО
в трехфазной сети Рисунок 5. Схема подключения нескольких УЗО
на отдельные линии в трехфазной сети Рисунок 6. Схема подключения УЗО на каждую фазу
или группу автоматов в трехфазной сети

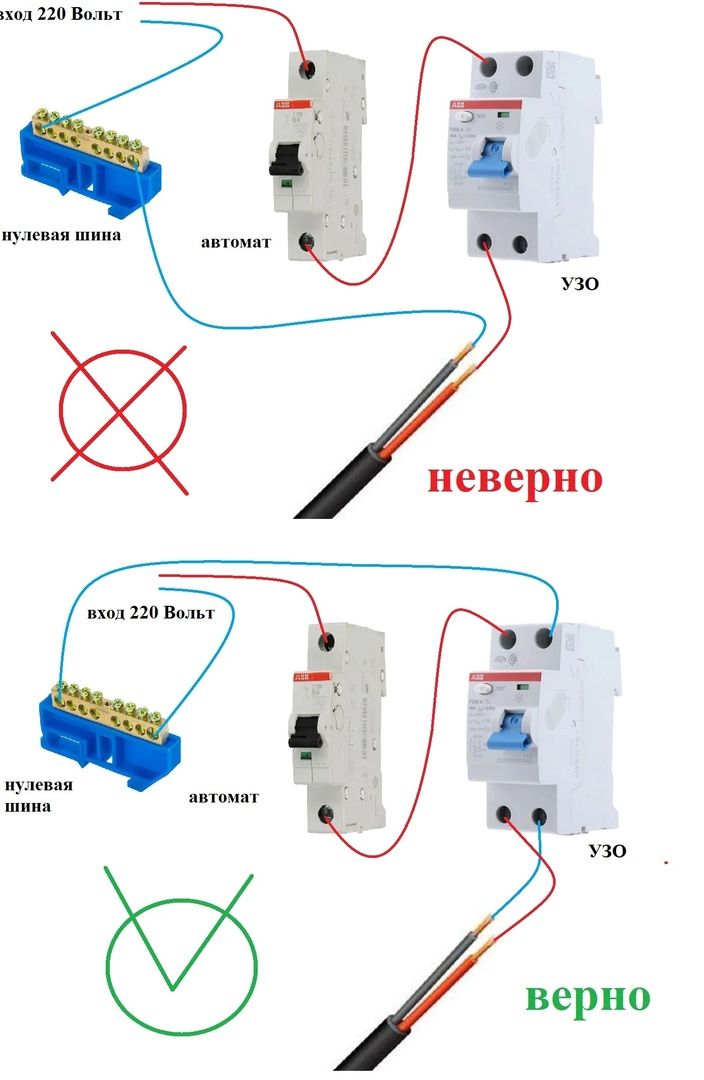

В схеме УЗО должно устанавливаться после автоматического выключателя, т.к. в нем не предусмотрена защита от короткого замыкания и перегрузки, при этом номинальный ток УЗО (рис.1 маркер 3) должен быть равным или выше номинального тока автомата. Прохождение через устройство защитного отключения тока выше номинального значения может привести к выходу его из строя. Так на схемах (рис.2 и рис.6) вводной автомат имеет ниже номинал по току, чем все установленные после него УЗО, а на схемах (рис.3 и рис.5) перед каждым УЗО стоит «свой» автоматический выключатель с более низкой уставкой по номинальному току. При подключении нужно обязательно соблюдать фазировку — обычно клеммы для нулевого провода отмечены на УЗО буквой «N» (рис.1 маркер 2), фазные клеммы, как правило, никак не помечаются. Соединение нулевых проводов между собой или с заземлением в схеме после УЗО не допускается, т.

к. это приведет к ложным срабатываниям устройства. Перед вводом в работу рекомендуется проверить работоспособность устройства защитного отключения. Сделать это можно нажав кнопку «Тест» на корпусе (рис.1 маркер 4), если все в порядке, то после нажатия УЗО сработает и отключит электроэнергию.

Напоследок давайте поговорим о разновидностях УЗО с выбором которых Вы можете столкнуться в магазинах. Наибольшую популярность для применения в жилом секторе получили УЗО типа «АС», которые выступают в качестве защиты от поражения человека обычным переменным током (~220V), питающим большинство бытовых электроприборов. Менее распространены УЗО типа «А», способные защитить как от переменного тока, так и от пульсирующего постоянного тока и имеют более высокую цену в сравнении с типом «АС». Их использование в последнее время становится всё более востребованным. Это связано с тем, что современные бытовые приборы (стиральные машины, холодильники, микроволновые печи, кондиционеры, холодильники и пр.) часто оснащаются инверторными блоками, позволяющими более плавно регулировать работу прибора.

В цепях таких устройств помимо переменного тока используется еще и пульсирующий постоянный ток, от поражения которым сможет защитить только УЗО типа «А».

Если Вы не хотите, чтобы при срабатывании УЗО отключалось всё электричество в доме (на объекте), а только тот участок электрической цепи, где есть утечки тока — целесообразно использовать комплексную систему защиты, состоящую из обычных и селективных устройств защитного отключения. Селективные УЗО обычно обозначаются символом «S» на передней панели и устанавливаются на вводе, в то время как обычные УЗО ставятся на каждый защищаемый участок электрической цепи. Селективное устройство защиты имеет большую выдержку времени срабатывания, чем у остальных устройств защитного отключения. Это позволяет при возникновении утечки тока на участке электрической цепи срабатывать только УЗО, защищающим данный участок. Селективное устройство защиты будет отрабатывать в том случае, если по какой то причине нижестоящее УЗО не сработало. Для обеспечения наилучшей селективности (избирательности срабатывания на определённом участке) вышестоящее УЗО должно иметь не менее чем в три раза большую выдержку времени срабатывания, чем нижестоящие УЗО.

Рисунок 7. Схема подключения селективного УЗО
в однофазной сети

Перейти в раздел каталога Устройства защитного отключения

Перейти в раздел каталога Дифференциальные автоматы

Элеко — Интернет магазин электрики в Иркутске www.eleko.pro

Роман Баранов, 29 января 2019 года

При использовании этой статьи ссылка на страницу исходной статьи обязательна

УЗО, устройство защитного отключения, дифференциальный выключатель нагрузки


Материал из Википедии — свободной энциклопедии

Не следует путать с автоматическим выключателем.
УЗО с номинальным током 40 А


Устройство защитного отключения (УЗО) (residual current device (RCD)) — Механический коммутационный аппарат,предназначенный для включения, проведения и отключения токов при нормальных

условиях эксплуатации, а также размыкания контактов в случае, когда значение дифференциального тока достигает заданной величины в определенных условиях[1].

УЗО защищает человека от поражения электрическим током и от возникновения пожара, вызванного утечкой тока через поврежденную изоляцию проводов.

Широкое применение получил комбинированный аппарат, совмещающий в себе УЗО и автоматический выключатель — автоматический выключатель, управляемый дифференциальным током. со встроенной защитой от сверхтока (АВДТ)[2]. Преимущественно должны использоваться УЗО, представляющие единый аппарат с автоматическим выключателем, обеспечивающим защиту от сверхтока[3].

Содержание

    1 Назначение
    2 Принцип работы
    3 Пример
    4 Проверка
    5 Ограничения
    6 История
    7 Классификация УЗО
        7.1 По способу действия
        7.2 По способу установки
        7.3 По числу полюсов
        7.4 По виду защиты от сверхтоков и перегрузок по току
        7.5 По потере чувствительности в случае двойного заземления нулевого рабочего проводника
        7.6 По возможности регулирования отключающего дифференциального тока
        7. 7 По стойкости при импульсном напряжении

        7.8 По условиям функционирования
    8 Характеристики УЗО
        8.1 Характеристики, общие для всех УЗО−Д
        8.2 Только для УЗО−Д без встроенной защиты от коротких замыканий
    9 См. также
    10 Примечания
    11 Ссылки

Назначение

УЗО предназначены для

    Защиты человека от поражения электрическим током при косвенном прикосновении (прикосновение человека к открытым проводящим нетоковедущим частям электроустановки, оказавшимся под напряжением в случае повреждения изоляции), а также при непосредственном прикосновении (прикосновение человека к токоведущим частям электроустановки, находящимся под напряжением). Данную функцию обеспечивают УЗО соответствующей чувствительности (ток отсечки не более 30 мА).
    Предотвращения возгораний при возникновении токов утечки на корпус или на землю.

УЗО отключает питающую сеть:

    При прямом прикосновении человека или животного к частям электроприбора находящимися под напряжением и его контакте с «землей».
    При повреждении основной изоляции и контакте токоведущих частей с заземленным корпусом.
    При перемене нулевого рабочего (N) и заземляющего (PE) проводников.
    При перемене фазного и нулевого рабочего проводников и прикосновении человека к частям оказавшимся под напряжением и одновременном его контакте с «землей»
    При обрыве нулевого рабочего проводника до (и после) УЗО и прикосновении человека к токоведущим или оказавшимися под напряжением частям электроприбора и одновременном его контакте с «землей»

В США, в соответствии с National Electrical Code, устройства защитного отключения (ground fault circuit interrupter — GFCI), предназначенные для защиты людей, должны размыкать цепь при утечке тока 4-6 мА (точное значение выбирается производителем устройства и обычно составляет 5 мА) за время не более 25 мс. Для устройств GFCI, защищающих оборудование (то есть не для защиты людей), отключающий дифференциальный ток может составлять до 30 мА. В Европе используются УЗО с отключающим дифференциальным током 10-500 мА.

В России УЗО стало широко применяться после выхода 7-го издания Правил устройства электроустановок (ПУЭ), в котором регламентируется применение УЗО. Как правило, в случае бытовой электропроводки одно или несколько УЗО устанавливаются на DIN-рейку в электрощите.

Многие производители бытовых устройств, которые могут быть использованы в сырых помещениях (например, фены), предусматривают для таких устройств встроенное УЗО. В ряде стран подобные встроенные УЗО являются обязательными.

С точки зрения электробезопасности УЗО принципиально отличаются от устройств защиты от сверхтока (предохранителей) тем, что УЗО предназначены именно для защиты от поражения электрическим током, поскольку они срабатывают при утечках тока значительно меньших, чем предохранители (обычно от 2 ампер и более для бытовых предохранителей, что во много раз превышает смертельное для человека значение). УЗО должны срабатывать за время не более 25-40 мс, то есть до того, как электрический ток, проходящий через организм человека, вызовет фибрилляцию сердца — наиболее частую причину смерти при поражениях электрическим током.

Обнаружение токов утечки при помощи УЗО является отдельным видом защиты, а не заменой защиты от сверхтоков при помощи предохранителей, так как УЗО никак не реагирует на неисправности, если они не сопровождаются утечкой тока (например, короткое замыкание между фазным и нулевым проводниками).

УЗО с отключающим дифференциальным током 100 мА и более могут применяться для защиты больших участков электрических сетей, где низкий порог привел бы к ложным срабатываниям. Такие низкочувствительные УЗО выполняют противопожарную функцию и не являются эффективной защитой от поражения электрическим током.


Принцип работы


схема, поясняющая принцип работы УЗО


Принцип работы УЗО основан на измерении разности токов в проходящих через дифференциальный трансформатор тока проводниках. УЗО измеряет векторную сумму токов[4], протекающих по контролируемым проводникам (двум для однофазного УЗО, трем и более для трехфазного исполнения). В нормальном режиме работы векторная сумма токов, протекающих через измерительный трансформатор равна 0 (ток, «втекающий» по одним проводникам равен току, «вытекающему» по другим), и срабатывания устройства не происходит. При появлении тока утечки (касание человеком фазного проводника, или уменьшение сопротивления изоляции кабельной линии) векторная сумма токов, протекающих через УЗО не будет равна 0, так как появляется ток утечки, который протекает только по фазному проводнику, во вторичной обмотке трансформатора наведется напряжение, пропорциональное току утечки, и при превышении определенного порога произойдет срабатывание устройства и отключение защищаемой цепи.

Пример

Внутреннее устройство УЗО, подключаемого в разрыв шнура питания

На фотографии показано внутреннее устройство одного из типов УЗО. Данное УЗО предназначено для установки в разрыв шнура питания, его номинальный ток 13 А, отключающий дифференциальный ток 30 мА. Данное устройство является:

    УЗО без вспомогательного источника питания;
    выполняющим автоматическое отключение при отказе вспомогательного источника.

Это означает, что УЗО может быть включено только при наличии питающего напряжения, при пропадании напряжения оно автоматически отключается (такое поведение повышает безопасность устройства).

Фазный и нулевой проводники от источника питания подключаются к контактам (1), нагрузка УЗО подключается к контактам (2). Проводник защитного заземления (PE-проводник) к УЗО никак не подключается.

При нажатии кнопки (3) контакты (4) (а также ещё один контакт, скрытый за узлом (5)) замыкаются, и УЗО пропускает ток. Соленоид (5) удерживает контакты в замкнутом состоянии после того, как кнопка отпущена.

Катушка (6) на тороидальном сердечнике является вторичной обмоткой дифференциального трансформатора тока, который окружает фазный и нулевой проводники. Проводники проходят сквозь тороидальный сердечник, но не имеют электрического контакта с катушкой[5]. В нормальном состоянии ток, текущий по фазному проводнику, точно равен току, текущему по нулевому проводнику, однако эти токи противоположны по направлению. Таким образом, токи взаимно компенсируют друг друга и в катушке дифференциального трансформатора тока ЭДС отсутствует.

Любая утечка тока из защищаемой цепи на заземленные проводники (например, прикосновение человека, стоящего на мокром полу, к фазному проводнику) приводит к нарушению баланса в трансформаторе тока: через фазный проводник протекает больший ток, чем по нулевому проводнику (часть тока протекает через тело человека, то есть в обход трансформатора). Дифференциальный ток в первичной обмотке трансформатора тока приводит к появлению ЭДС во вторичной обмотке. Эта ЭДС сразу же регистрируется следящим устройством (7), которое отключает питание соленоида (5). Отключенный соленоид больше не удерживает контакты (4) в замкнутом состоянии, и они размыкаются под действием силы пружины, обесточивая неисправную нагрузку.

Устройство спроектировано таким образом, что отключение происходит за доли секунды, что значительно снижает тяжесть последствий от поражения электрическим током.

Кнопка проверки (8) позволяет проверить работоспособность устройства путем пропускания небольшого тока через оранжевый тестовый провод (9). Тестовый провод проходит через сердечник трансформатора тока, поэтому ток в тестовом проводе эквивалентен нарушению баланса токонесущих проводников, то есть УЗО должно отключиться при нажатии на кнопку проверки. Если УЗО не отключилось, значит оно неисправно и должно быть заменено.

Проверка

Рекомендуется ежемесячно проверять работоспособность УЗО. Наиболее простой способ проверки — нажатие кнопки «тест», которая обычно расположена на корпусе УЗО (как правило, на кнопке «тест» нанесено изображение большой буквы «Т»). Тест кнопкой может производиться пользователем, то есть квалифицированный персонал для этого не требуется. Если УЗО исправно и подключено к электрической сети, то оно при нажатии кнопки «тест» должно сразу же сработать (то есть отключить нагрузку). Если после нажатия кнопки нагрузка осталась под напряжением, то УЗО неисправно и должно быть заменено.

Тест нажатием кнопки не является полной проверкой УЗО. Оно может срабатывать от кнопки, но не пройти полный лабораторный тест, включающий измерение отключающего дифференциального тока и времени срабатывания.

Кроме того, нажатием кнопки проверяется само УЗО, но не правильность его подключения. Поэтому более надежной проверкой является имитация утечки непосредственно в цепи, которая является нагрузкой УЗО. Такой тест желательно проделать хотя бы один раз для каждого УЗО после его установки. В отличие от нажатия кнопки, пробная утечка должна проводиться только квалифицированным персоналом.

Ограничения

УЗО может значительно улучшить безопасность электроустановок, но оно не может полностью исключить риск поражения электрическим током или пожара. УЗО не реагирует на аварийные ситуации, если они не сопровождаются утечкой из защищаемой цепи. В частности, УЗО не реагирует на короткие замыкания между фазами и нейтралью.

УЗО также не сработает, если человек оказался под напряжением, но утечки при этом не возникло, например, при прикосновении одновременно и к фазному, и к нулевому проводникам защищаемой цепи. Предусмотреть электрическую защиту от таких прикосновений невозможно, так как нельзя отличить протекание тока через тело человека от нормального протекания тока в нагрузке. В подобных случаях действенны только механические защитные меры (изоляция, непроводящие кожухи и т. п.), а также отключение электроустановки перед её обслуживанием.

Некоторые типы УЗО (УЗО−Д со вспомогательным источником питания, см. классификацию) нуждаются в питании, которое они получают от защищаемой цепи. Поэтому потенциально опасной является ситуация, когда в защищаемой цепи выше УЗО нулевой проводник отключен, а фазный остается под напряжением[6]. В этом случае УЗО будет неспособно отключить цепь, так как разность потенциалов в защищаемой цепи недостаточна для функционирования УЗО. Так называемые электромеханические УЗО не нуждаются в питании и поэтому свободны от указанного недостатка.

История

Первый патент (патент Германии №552678 от 08.04.28) на УЗО был получен в 1928 году германской фирмой RWE (Rheinisch — Westfalisched Elektrizitatswerk AG). Первый действующий образец устройства защиты был изготовлен этой же фирмой в 1937г. В качестве датчика использовался маленький дифференциальный трансформатор, а исполнительным элементом служило поляризованное реле с чувствительностью 0,01 ампер и быстродействием 0,1с[7].

Чувствительность прототипа устройства была 80 мА[8] дальнейшее повышение чувствительности тормозилось отсутствием материалов с нужными магнитными свойствами. В 1958г. доктором Биглмайером из Австрии было предложено новое схемное решение конструкции УЗО. Сейчас такие узо маркируются буквой G. В конструкции были устранены ложные срабатывания от грозовых разрядов и увеличена чувствительность до 30 мА[8].

Граничные кривые переменного тока и физиологическое действие тока на организм человека[9] были установлены путем тестов в 1940 — 1950 годы в университете Berkeley американским ученым Чарльзом Дальцилом. В ходе тестов добровольцы подвергались воздействию электрического тока с известным напряжением и силой тока[7]. В начале 1970-х годов большинство УЗО выпускались в корпусах типа автоматических выключателей. С начала 1980-х годов, в США, большинство бытовых УЗО были уже встроенными в розетки.

В СССР первые эксперименты по проектированию УЗО начались в 1964 году[10]. Первое серийное УЗО для укомплектования трехфазного электрифицированного инструмента было изготовлено в 1966 г. Выборгским заводом «Электроинструмент» по разработке ВНИИСМИ. Первое бытовое УЗО в СССР было разработано в 1974 году, но в серию не пошло[11]. Серийное бытовое УЗО производилось с 1988 года в значительных количествах (до 200 тысяч штук в год). Типичный вид УЗО того времени — удлинитель с розеткой на шнуре. С 1982 года все учебное электротехническое оборудование, поступавшее в школы, в обязательном порядке оснащалось УЗО, которое получило наименование «школьное». Серийность изделия доходила до 60 тыс. штук в год. Для нужд промышленности и сельского хозяйства выпускались защиты ИЭ-9801, ИЭ-9813, УЗОШ 10.2 (еще выпускается), РУД-0,5. В настоящее время используются преимущественно УЗО для монтажа в электрощите на DIN-рейку, а встроенные УЗО пока широкого распространения не получили.


Классификация УЗО

По способу действия

    УЗО без вспомогательного источника питания
    УЗО−Д со вспомогательным источником питания:
        выполняющие автоматическое отключение при отказе вспомогательного источника с выдержкой времени и без неё:
            производящие автоматическое повторное включение при восстановлении работы вспомогательного источника
            не производящие автоматическое повторное включение при восстановлении работы вспомогательного источника
        не производящие автоматическое отключение при отказе вспомогательного источника:
            способные произвести отключение при возникновении опасной ситуации после отказа вспомогательного источника
            не способные произвести отключение при возникновении опасной ситуации после отказа вспомогательного источника

По способу установки

    стационарные с монтажом стационарной электропроводкой
    переносные с монтажом гибкими проводами с удлинителями

По числу полюсов

    однополюсные двухпроводные
    двухполюсные
    двухполюсные трехпроводные
    трехполюсные
    трехполюсные четырёхпроводные
    четырёхполюсные

По виду защиты от сверхтоков и перегрузок по току

    без встроенной защиты от сверхтоков
    со встроенной защитой от сверхтоков
    со встроенной защитой от перегрузки

По потере чувствительности в случае двойного заземления нулевого рабочего проводника

На стадии рассмотрения

По возможности регулирования отключающего дифференциального тока

    нерегулируемые
    регулируемые:
        с дискретным регулированием
        с плавным регулированием

По стойкости при импульсном напряжении

    допускающие возможность отключения при импульсном напряжении
    стойкие при импульсном напряжении

По условиям функционирования

    УЗО−Д типа АС — устройство защитного отключения, реагирующее на переменный синусоидальный дифференциальный ток, возникающий внезапно, либо медленно возрастающий;
    УЗО−Д типа А — устройство защитного отключения, реагирующее на переменный сину­соидальный дифференциальный ток и пульсирующий постоянный диффе­ренциальный ток, возникающие внезапно, либо медленно возрастающие;
    УЗО−Д типа В. УЗО реагирует на переменный, постоянный и выпрямленный дифференциальные токи.
    УЗО−Д типа S — селективное (с выдержкой по времени отключения), это может быть необходимо там, где используется АВР.
    УЗО−Д типа G — то же что и S, но с меньшей выдержкой времени.

    Применение УЗО типа А целесообразно в основанных случаях, напри­мер, в цепях, содержащих потребители с тиристорным управлением без разделительного трансформатора. УЗО типа В применяют в промышленных электроустановках со смешанным питанием — переменным, выпрямленным и постоянным токами.

Характеристики УЗО


Характеристики, общие для всех УЗО−Д

    Способ установки
    Число полюсов и число токоведущих проводников
    Номинальный ток In — указанное изготовителем значение тока, которое УЗО−Д может пропускать в продолжительном режиме работы In = 6; 10; 16; 25; 40; 63; 80; 100; 125; А
    Номинальный отключающий дифференциальный ток IΔn — указанное изготовителем значение дифференциального тока, которое вызывает отключение УЗО−Д при заданных условиях эксплуатации
    Номинальный неотключающий дифференциальный ток, если он отличается от предпочтительного значения IΔn0 — указанное изготовителем значение дифференциального тока, которое не вызывает отключения УЗО−Д при заданных условиях эксплуатации
    Тип УЗО−Д по характеристикам наличия постоянной составляющей дифференциального тока
    Номинальное напряжение Un — указанное изготовителем действующее значение напряжения, при котором обеспечивается работоспособность УЗО−Д (в частности при коротких замыканиях)
    Номинальная частота — значение частоты, на которое рассчитано УЗО−Д и при котором оно работоспособно при заданных условиях эксплуатации
    Тип вспомогательного источника (если он имеется) и реакция УЗО−Д на его отказ
    Номинальное напряжение вспомогательного источника (если он имеется) Usn — напряжение вспомогательного источника, на которое рассчитано УЗО−Д и при котором обеспечивается его работоспособность при заданных условиях эксплуатации
    Номинальная включающая и отключающая способность Im — действующее значение ожидаемого тока, который УЗО−Д способно включить, пропускать в течение своего времени и отключить при заданных условиях эксплуатации без нарушения его работоспособности
    Номинальная способность включения и отключения дифференциального тока IΔm — действующее значение ожидаемого дифференциального тока, который УЗО−Д способно включить, пропускать в течение своего времени отключения и отключить при заданных условиях эксплуатации без нарушения его работоспособности
    Выдержка времени (если она имеется)
    Селективность (если она имеется)
    Координация изоляции, включая воздушные зазоры и пути утечки тока
    Степень защиты (по ГОСТ 14254)

Только для УЗО−Д без встроенной защиты от коротких замыканий

    Вид защиты от коротких замыканий
    Номинальный условный ток короткого замыкания Inc — указанное изготовителем действующее значение ожидаемого тока, который способно выдержать УЗО−Д, защищаемое устройством защиты от коротких замыканий, при заданных условиях эксплуатации без необратимых изменений, нарушающих его работоспособность
    Номинальный условный дифференциальный ток при коротком замыкании IΔc — указанное изготовителем значение ожидаемого дифференциального тока, которое способно выдержать УЗО−Д, защищаемое устройством защиты от коротких замыканий, при заданных условиях эксплуатации без необратимых изменений, нарушающих его работоспособность

См. также
commons:

    Заземление
    Реле контроля фаз

Примечания

    ↑ ГОСТ Р МЭК 60755—2012 Общие требования к защитным устройствам, управляемым дифференциальным (остаточным) током
    ↑ ГОСТ Р 51327.1—2010 Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения со встроенной защитой от сверхтоков. Часть 1. Общие требования и методы испытаний
    ↑ СП 31-110-2003. Проектирование и монтаж электроустановок жилых и общественных зданий
    ↑ Ф. Штефан Устройства защитного отключения, управляемые дифференциальным током. Прага 2004. С 29.
    ↑ То есть катушка гальванически развязана от токонесущих проводников УЗО
    ↑ Такая ситуация может возниннуть только в неисправной цепи, так как при отключении нулевого проводника также должны отключаться все проводники, находящиеся под напряжением (пункт 3.1.18 ПУЭ)
    В. И. Гуревич Электрические реле. Устройство, принцип действия и применения. Настольная книга электротехника. Серия «Компоненты и Технологии». — М.: СОЛОН-Пресс, 2011. С341
    Ф. Штепан Устройства защитного отключения, управляемые дифференциальным током. Прага 2004. С 10.
    ↑ Ф. Штепан Устройства защитного отключения, управляемые дифференциальным током. Прага 2004. С 13-16.
    ↑ Развитие и современное состояние УЗО в СССР и России / Ю. Водяницкий // Автоматизация и производство. — 1996. — № 3.
    ↑ Развитие и современное состояние УЗО в СССР и России / Ю. Водяницкий // Автоматизация и производство. — 1996. — № 4.

Ссылки

    Рекомендации по применению устройств защитного отключения (УЗО)
    Принципиальные схемы УЗО


Ваше сообщение отправлено. Мы перезвоним вам в течение 15-ти минут

Произошла ошибка. Сообщение не отправлено.

 Согласен на обработку персональныx данных

Поля, отмеченные знаком * обязательны для заполнения.

Оформление заявки подразумевает обязательное согласие с Соглашением на обработку персональных данных

Ваше сообщение отправлено. Мы перезвоним вам в течение 15-ти минут

Что такое узо?

Узо — это ликер со вкусом аниса, изготавливаемый из виноградного сусла (остатки виноделия). Это может быть сделано только в Греции и на Кипре и может включать другие специи помимо аниса. Никакой другой напиток не является столь уникальным греческим или столь тесно связанным с культурой, как узо с Грецией. Греки пьют больше всего узо, и узо (бары узо) подают его вместе с закусками под названием мезе . Часто употребляемый сам по себе или слегка разбавленный, узо имеет очень сильный аромат аниса (черной лакрицы), к которому нужно привыкнуть. К тому же это крепкий напиток, который не для слабонервных.

Узо против Раки

Узо и раки — это два дистиллированных спирта восточного Средиземноморья, которые имеют отчетливый аромат аниса. Раки родом из Турции и послужил источником вдохновения для многих анисовых ликеров, включая узо. Оба перегоняются из остатков виноделия, анис является доминирующим ингредиентом вкуса, и их чаще всего подают с мезе. Они имеют одинаково сильный аромат и вкус, хотя самая большая разница заключается в крепости. Где узо обычно не крепче 90 доказательств, легко найти раки до 180 доказательств.

Быстрые факты

  • Ингредиенты: Anise, Grape Nupt, другие специи
  • Доказательство: 75–90
  • ABV: 37,5–45%
  • в ABV: 37,5–45%
  • в ASH:
    • . Греция
  • Вкус: Крепкий анис, сладкий
  • Подача: Прямо со льдом, коктейли

Из чего делают узо?

Узо делается аналогично ципуро , что является греческим эквивалентом итальянской граппы. Ципуро давно производится в Греции и представляет собой бренди, перегоняемый из сусла или остатков винограда, отжатого для виноделия. Используя тот же тип основы (хотя и значительно более крепкий), узо традиционно перегоняется в медных перегонных кубах и приправляется анисом. Другие специи, такие как кардамон, корица, гвоздика, кориандр, фенхель, мята и мастика, также могут использоваться в рецепте винокурни. Греческий закон гласит, что готовый дистиллят должен содержать не менее 20 процентов исходных дрожжей для узо и быть разлитым в бутылки с содержанием спирта не менее 37,5 процентов по объему (ABV, крепость 75).

Большинство узо выпадает около 80 доказательств. В то время как это кажется мягким по сравнению с крепким виски и ромом, узо является мощным и огненным. Высокое содержание сахара задерживает выброс алкоголя в организм. Пьющим рекомендуется соблюдать осторожность, потому что эффекты узо подкрадутся к вам.

Узо был впервые получен в коммерческих целях в 1856 году. Это продукт исключительно Греции и Кипра. В 2006 году правительство Греции получило эксклюзивные права на использование названия продукта узо. Он защищен наименованием PGI (Защищенное географическое указание) и PDO (Защищенное обозначение происхождения), признанными Европейским Союзом. Остров Лесбос (Митилини) гордится тем, что является центром производства узо, на его долю приходится половина узо страны, произведенного на 17 винокурнях. Он широко известен одним из лучших сортов узо в Греции. Рецепты дистилляции узо могут быть похожими, хотя большинство из них являются строго охраняемыми семейными секретами.

Какой вкус узо?

Прозрачный и шелковистый, с ярко выраженным вкусом лакрицы, узо пленителен и незабываем.

Как пить узо

Узо обычно подают в чистом виде, без льда и часто в высоком узком стакане, называемом kanoakia (похожем на стакан хайбол). Греки могут добавлять ледяную воду, чтобы разбавить крепость, из-за чего жидкость становится непрозрачной, молочно-белой. Известный как «эффект узо», он связан с анисовым маслом и похож на эффект 9.0003 люш производится при розливе абсента. Если вы добавите лед прямо в узо, на поверхности напитка появятся неприглядные кристаллы.

Большинство греков посмеялись бы над идеей смешивания узо с чем-либо, кроме воды. Если вы хотите замаскировать вкус, добавьте воду, лимонный сок, листья мяты и мед, чтобы сделать узо лимонад. В других частях мира его иногда используют в качестве миксера для коктейлей или заменителя других спиртных напитков со вкусом аниса.

Греки так любят этот напиток, что по всей Греции существует бесчисленное множество баров узо под названием 9.0003 узери . Это обычные заведения, которые специализируются на различных видах узо, но, что еще более важно, они популярны благодаря соблазнительному ассортименту закусок, известных как мезете . Эти пикантные небольшие тарелки с едой являются важным компонентом социальной стороны распития узо. Несмотря на свой сильный вкус, узо дополняет множество различных блюд, а меню мезе часто бывает длинным и разнообразным. Когда пьют узо, тост обычно звучит так: « stin uyeia sou» (steen ee-YEE-ah soo), или «за ваше здоровье!»

Рецепты коктейлей

Узо обычно не входит в состав коктейлей. Однако его можно использовать в качестве заменителя других ликеров со вкусом аниса, таких как абсент, анисовая водка, пастис и самбука.

  • Балтиморский наруч
  • Айсберг
  • Леди Свобода
  • Майл Хай Манхэттен
  • Узо Лимонад

Популярные бренды

Бренды узо, как правило, имеют преданных поклонников. Некоторые из лучших сортов узо эксклюзивны для страны, хотя есть ряд известных брендов, которые пользуются международным распространением. Поскольку узо может сильно различаться от одного завода к другому, рекомендуется попробовать несколько брендов, чтобы найти тот, который вам больше всего понравится.

  • Кефи
  • Узо 12
  • Узо Барбаянни
  • Узо Мини
  • Пломари Тинарву
  • Санс Ривал

Готовим с узо

Узо можно использовать в кулинарии, чтобы придать отчетливый анисовый вкус практически любому блюду. Греки будут использовать узо в рецептах, которые варьируются от маринадов из морепродуктов до печенья.

Развлечение с коктейлями узо

Что такое узо — уникальный греческий напиток

Узо — это уникальный греческий алкогольный напиток со вкусом аниса. Вот еще немного информации о национальном напитке Греции!

Все, что вам нужно знать о греческом узо

Если вы планируете поездку в Грецию, вы наверняка читали о крепком алкогольном напитке под названием Узо. Этот ликер со вкусом аниса является популярным греческим напитком, который вы найдете в каждом греческом ресторане , супермаркете или гастрономическом туре по Греции.

Узо – продукт, полученный путем дистилляции спирта и ароматических трав. Помимо аниса, в производстве узо обычно используются такие травы, как фенхель, кориандр, корица и многие другие.

Давайте узнаем больше о производстве узо в Греции, с чем пить узо и какое узо самое лучшее в Греции!

История Узо и первая винокурня Узо

Процесс дистилляции для изготовления алкогольных напитков известен с древних времен. Есть веские доказательства того, что напиток, похожий на узо, производился во времена Византийской империи.

В период Османской империи алкогольные напитки, приготовленные методом традиционной дистилляции, были широко распространены в нескольких регионах Средиземноморья. Сюда входят современная Греция, Турция и районы Ближнего Востока.

После войны за независимость Греции, в 1821 году, производство этих напитков продолжилось в Греции. Наиболее распространенные дистиллированные напитки, ципуро и раки , изготавливались после перегонки побочных продуктов виноделия.

В 1856 году Николаос Кацарос, житель деревни Тирнавос в Фессалии, решил провести дальнейшую дистилляцию партии ципуро и добавить несколько ароматических трав для улучшения вкуса. Так родился первый узо! Сначала люди использовали слово « Ouzo » для обозначения дистиллированного напитка со вкусом аниса исключительного качества, «достаточно хорошего для экспорта».

Первая винокурня Узо существует до сих пор, и ею управляет праправнук первого производителя Узо. Другие регионы Греции, где вы можете найти узо высшего качества, включают Пломари и Митилини на острове Лесбос, Каламату, Хиос, Волос и другие места. Узо является продуктом с защищенным наименованием места происхождения и может производиться только в Греции.

Узо – исключительно греческий продукт

Фраза «Защищенное обозначение происхождения» (ЗОП) — это тип географического указания, широко используемый в Европейском Союзе и Соединенном Королевстве.

Термин PDO предполагает, что продукт был «произведен, обработан и разработан в определенной географической области с использованием признанных ноу-хау местных производителей и ингредиентов из соответствующего региона». Вы можете прочитать больше об этом здесь.

В соответствии с этим определением это означает, что аналогичные спиртные напитки со вкусом аниса, произведенные за пределами Греции, не могут иметь маркировку «Узо».

Другими примерами греческих ЗОП продуктов являются оливки Каламата, помидоры Санторини, мастиха Хиос и наш знаменитый сыр Фета!

Из чего состоит узо

В отличие от ципуро , узо , а не является продуктом перегонки винограда. Вместо этого это промышленная смесь 100% чистого этилового спирта сельскохозяйственного происхождения, воды и ароматических веществ. В качестве основного ароматического вещества используется анис, семена анисового растения, активным соединением которого является анетол.

В соответствии с постановлением ЕС 1576/89 и законодательством Греции, чтобы продукт назывался Узо:

  • , он должен быть продуктом PDO Греции
  • он должен быть ароматизирован путем дистилляции или мацерации с добавлением аниса и, возможно, других трав и вкусоароматических веществ
  • доля ароматизированного дистилляцией объема должна составлять не менее 20%
  • готовое изделие должно иметь содержание спирта не менее 37,5%.

Марки греческого узо

На сегодняшний день в Греции насчитывается более 300 (!) производителей узо. Из них 17 находятся на острове Лесбос, который часто считают родиной узо, на долю которого приходится около 50% всего производства.

Большинство марок узо, которые вы найдете на греческом рынке, имеют содержание алкоголя 40-42% об. В зависимости от марки вкус узо различается: некоторые из них более интенсивны, острее или слаще, чем другие.

Различные травы и другие ароматизаторы вносят свой вклад в особый профиль каждого бренда. Обычно используемые ароматические вещества включают фенхель, мастику, звездчатый анис, семена солодки, кориандр, кардамон, мускатный орех, корицу и гвоздику. Также разрешено добавление красителей и подсластителей, таких как сахар.

Узо хорошего качества производится путем 100% дистилляции, как указано на этикетке. Одними из самых популярных брендов узо являются Isidorou Arvaniti (Plomari), Barbayianni, Ouzo 12, Mini, Tsantali, Babatzim и Pitsiladi.

Как производят узо

Смесь спирта, аниса и ароматических веществ помещают в специальные котлы, где перегоняют. Каждый производитель может следовать немного отличающейся процедуре, поэтому смесь может нагреваться, охлаждаться и перегоняться несколько раз.

После последней фазы процесса дистилляции продукт хранится в больших резервуарах из нержавеющей стали для отстаивания. Здесь ингредиенты рецепта смешаются и станут однородной смесью. В смесь добавляется природная вода хорошего качества, и продукт готов к розливу.

За последние десятилетия греческие производители узо разработали несколько премиальных продуктов, производимых после дальнейшей дистилляции. Этот высококачественный узо может содержать до 46-48% алкоголя и является особым сувениром из Греции.

Как пить узо

Итак, дистилляция современного узо — это довольно сложный процесс. А как насчет питья узо? Что ж, это тоже ритуал, и вы обязательно должны его попробовать, когда пойдете обедать в греческую таверну !

Большинство греков пьют узо в высоком тонком стакане с добавлением льда и воды со льдом. Как только добавляется вода, Узо становится мутным/молочно-белым, высвобождается анисовый и другие ароматы, а содержание алкоголя уменьшается. Это превращает Узо в лонг-дринк, которым можно наслаждаться часами.

Тем не менее, некоторые люди могут предпочесть пить Узо в рюмке без льда или воды. Если вы решите попробовать это прямо, делайте это очень-очень медленно. В противном случае вы обязательно почувствуете эффект Узо на следующий день – и не из приятных!

С чем пьют узо

Узо сам по себе крепкий спирт. Однако, когда его подают с ледяной водой и в сопровождении греческих закусок ( мезедес ), большинство людей находят его довольно освежающим. Лучшие мезедес пить узо включает что-либо с сильным вкусом, соленым или пряным.

Несколько примеров: морепродукты, осьминоги на гриле, жареная рыба, копченая скумбрия, сельдь и тарамосалата . Но если вы не любите морепродукты, вы можете сочетать их с острым сырным салатом ( тирокафтери ), крепкими сырами, острым перцем, колбасой и фаршированными виноградными листьями или даже орта .

Для получения дополнительных идей о том, с чем пить узо, взгляните на этот гид с 50 популярными греческими блюдами.

Самое главное, вам нужно выпить Узо с друзьями и семьей за долгим обедом или ужином. Чем больше людей, тем веселее!

Можно ли смешивать узо с другими напитками?

Смешивание узо с другими напитками — относительно новая концепция. В эти дни вы можете найти определенные коктейли и другие смешанные напитки с узо.

Самые популярные напитки для смешивания с узо включают апельсиновый сок, лимонный сок (лимонад узо), вишневый сок и кока-колу. В последнее время бармены смешивают узо с другими ингредиентами, такими как кофе, джин, томатный сок, кампари, мастиха , разные другие сладкие ликеры и, не поверите, даже рецина вино!

Другие анисовые напитки

Итак, является ли Узо единственным греческим алкогольным напитком, ароматизированным анисом? Вообще-то, нет. Вы также можете получить ципуро с анисом, хотя большинство греков, похоже, предпочитают ципуро без аниса.

Анисовое растение распространено в районе Средиземного моря. В результате в этом регионе производится много других напитков с похожим вкусом, например:

  • Турецкий раки
  • Ближневосточный Арак
  • Французский пастис
  • Итальянская самбука
  • Швейцарский абсент
  • Болгарская Мастика Пещера

А что, если вам не нравится вкус аниса? Не беспокойтесь – Греция вас прикроет! Вот все, что вам нужно знать о других напитках в Греции.

Часто задаваемые вопросы о греческом узо

Вот несколько часто задаваемых вопросов об узо:

Что такое узо?

Узо — крепкий алкогольный напиток, производимый в Греции. Он сделан из чистого этилового спирта, приправленного анисом и, возможно, другими специями. Вопреки распространенному мнению, Узо делают не из винограда!

Какой вкус узо?

Узо имеет преимущественно вкус аниса, который получают из семян аниса. Другие обычно используемые ароматические вещества включают фенхель, звездчатый анис, мастику, семена солодки, кардамон, кориандр, корицу и гвоздику.

Как пить узо?

Узо обычно подают в высоком стакане с кубиками льда и холодной водой. Греки пьют узо вместе с такими блюдами, как морепродукты, острые колбаски, сыры с сильным вкусом и тому подобными закусками. Вы также можете пить его в качестве аперитива.

Содержит ли узо сахар?

Некоторые марки узо содержат сахар или другие подсластители. Однако вы также можете найти узо без добавления подсластителей.

Как греки говорят «Ура»?

Греческий способ сказать «Ура» звучит как «Ямас». Это сокращение от фразы «Stin iyia mas», что означает «для нашего здоровья».

Дополнительные путеводители по Греции

И теперь, когда вы знаете все об Узо, вот еще несколько путеводителей, которые вам понравятся:

  • Греческие обычаи и привычки
  • Советы путешественникам по Греции
  • Шопинг в Афинах
  • Фильмы о Греции
  • Полезные греческие слова и фразы
  • Как ругаться как грек

Привет! Я Ванесса из Афин.

РубрикаРазное
