Балки перекрытия в деревянном доме: Балки перекрытия в деревянном доме Расчет и выбор сечения.

Содержание

Балки перекрытия в деревянном доме Расчет и выбор сечения.

Для сооружения прочного и надежного перекрытия выполняются расчеты для определения параметров конструкции. Цель расчета — определение оптимального соотношения размера сечения балок и расстояния между ними в конструкции. Это делается, чтобы избежать «играющих» перекрытий.

И так, цель поставлена: мы не хотим, чтобы в нашем доме при ходьбе, например, по второму этажу трясся весь дом. Выход прост – нужно правильно определить, какой пролет, каким сечением доски (балки) можно перекрывать.

Что такое балка?

Балка – линейный элемент несущей конструкции, опирающийся на оба конца и работающий преимущественно на изгиб. Материал изготовления у них может быть как дерево, так и метал. Металлические балки применяются при строительстве каменных домов.

Бывает несколько видов балок:

• Круглые (1) и овальные (2). Изготавливаются из бревна, предварительно очищают бревно от коры или используют оцилиндрованное бревно.

Такие балки используются редко в каркасном домостроении, т.к. бревно не подвергается камерной сушке и на открытой местности, в естественных условиях, его не высушить для нужного значения степени влажности;
• Квадратные. Чаще всего используется брус (3). Его также не рекомендуют использовать в каркасном домостроении, по той же причине что и бревна-его не просушить, а сырое или бревно естественной влажности будет гнить;
• Прямоугольная (4 – составная балка (из доски), 5 — LVL брус,7 — доска), это самая распространённая форма. Такие типы прямоугольной балки можно просушить в камере, а это значит, что такие элементы не будут гнить, и им не нужна усадка.
• Двутавровые (6), такие балки называются так из-за их формы. Такая балка считается достаточно прочной, но ее изготовление дорогое.

Важно чтобы балки перекрытий были: сухие – допускается влажность, не превышающая 14%; сорт использованной доски должен быть А, В; обработанные специальным составом – огнебиозащитой, для того чтобы дерево не гнило и была повышенная огнестойкость.

Первое что мы должны понять — что при определении параметров конструкции учитывается: длина перекрытия (которая приравнивается к ширине перекрываемого пролета), сечение доски (балки), расстояние между балками (шаг балок) и величина нагрузки, оказываемой на них.

Теперь о каждом пункте подробнее.

1. Длина перекрытия.

Длина перекрытия – расстояние между несущими элементами (стена, опора), на которые будут опираться балки.

Длину перекрытий нам нужно знать для того, чтобы правильно выбрать длину балки ведь она берется с учетом запаса для опирания на стены.

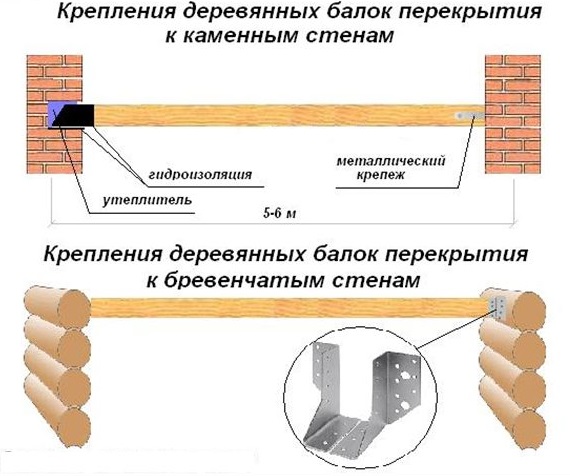

Глубина опирания на стены берется на основании того из какого материала построен дом. Для кирпича или блочных стен: опирание 10-12 см при условии использования доски и 15 см при использовании бруса. Для изготовления перекрытия в бревенчатом (или брусовом) доме балки устанавливаются в зарубки в стенах на глубину не менее 7 см. В каркасном доме опирание балок не менее 10 см.

Вычислить ширину пролета, которую вам нужно перекрыть, не сложно, это можно сделать обычной рулеткой. Главное знать максимальную длину пролета, которую перекрывает балка с определенным сечением. Чтобы не запоминать кучу цифр можно воспользоваться специальными онлайн — калькуляторами для расчетов.

Давайте рассмотрим на примере наших сечений:

Мы используем доску сечением 45х195 мм, такое сечение доски позволит перекрыть пролет до 4 метров. Если поменять сечение и взять доску 45х145 мм, то такой доской можно перекрыть пролет только до 2,5 метров. Пролет до 5 метров можно перекрыть брусом сечением 200х200 мм, но использовать его мы вам не рекомендуем, лучше взять балку составного сечения (две доски сечением 45х145мм и скрепить их металлозубчатой пластиной (МЗП)). Получается, что обычной доской можно перекрыть пролет только до 4 метров, если хочется пролет больше, то нужна тяжелая артиллерия в виде ферм, LVL бруса или двутавровых балок. Мы не будем останавливаться на LVL брусе или двутавровых балках все характеристики задает завод изготовитель, поэтому что-либо о них сказать очень сложно. Мы используем фермы на

металлозубчатых (гвоздевые) пластинах — МЗП. Такими фермами можно перекрыть любые пролеты. Ограничения вводит транспорт для перевозки таких ферм, длинна самого длинного транспорта составляет 12 метров. В таком случае, если нужна ферма длиннее 12 метров, ее делают составной.

Мы изготавливаем фермы 2 видов: сдвоенная и с параллельными поясами

2. Сечение балок деревянного перекрытия

Зная длину балок деревянного перекрытия (А) и определив общую расчетную нагрузку можно определить необходимое их сечение (или диаметр) и шаг укладки, которые связаны между собой. Считается, что лучшим является прямоугольное сечение балки деревянного перекрытия, с соотношением высоты (H) и ширины (В) как 1,4:1.

Чаще всего высота и шаг балок зависит от выбранной толщины утеплителя, для того чтобы не оставлять обрезков, столь дорогостоящего материала.

Но это не обязательно. Стандартный шаг балок считается от 0,6 м — 1 м.

Также шаг балок зависит от нагрузки на перекрытия. Например, шаг балок в чердачных перекрытиях (неэксплуатиромого чердака) будет отличаться от шага балок в межэтажных и цокольных перекрытиях, но о нагрузках позже.

Ниже сводные таблицы, где представлено, какие пролеты каким сечением доски перекрываются и какой при этом должен у этой балки быть шаг.

Таблица расчета балок межэтажных перекрытий и нежилого чердака. Расчеты для сухих строганных пиломатериалов хвойных пород сортностью не ниже 2го сорта

Если балки будут крепиться с помощью крепежных элементов (уголки, кронштейны, хомуты), то за длину деревянных балок принимают ширину пролета

3. Расчет нагрузки на перекрытия.

Такой расчет производят в момент проектирования. Он включает в себя учет веса самих перекрытий и всё, что будет находиться внутри комнаты, с учетом тех, кто будет там передвигаться.

Стандартной временной равномерно распределенной нагрузкой принято считать 2,4кПа. Это значит, что в расчете учитывался вес:

нагрузка от собственного веса элементов перекрытия (конструкций перекрытия, утеплителя, чернового и чистового пола, подшивки, а также отделки потолка, если это межэтажное перекрытие). При отсутствии стяжки, это нагрузка ок. 50кг на 1м2.
временной нагрузки это нагрузки от всего остального: мебели, людей, домашних любимцев и т.д. эта нагрузка и есть 2,4кПа, т.е. ок.250кг на 1м2.

При использовании чердачного пространства для устройства мансарды, необходимо учесть вес полов, перегородок, мебели. В этом случае общую расчетную нагрузку необходимо увеличить до 350-400 кг/м2.

Более подробные правила расчета перекрытий можно найти в СП 20.13330.2016 «Нагрузки и воздействия».

Деревянные балки перекрытия – виды, расчет деревянного перекрытия + пример

Стены и перекрытия – основные элементы любого строительства.

Назначение перекрытия – разделять этажи в доме, а также нести и распределять нагрузку от расположенных вверху составляющих – стен, крыши, коммуникаций, мебели, деталей интерьера.

Можно выделить несколько видов перекрытия: металлическое, железобетонное и деревянное.

Более подробно остановимся на деревянных перекрытиях, поскольку именно они получили наибольшее распространение в частном строительстве.

Деревянное балочное перекрытие обладает преимуществами и недостатками

Плюсы:

красивый внешний вид;
малый вес дерева;
ремонтопригодность;
высокая скорость монтажа.

Минусы:

без специальной защитной пропитки горючи;

низкая прочность по сравнению с железобетонными или металлическими балками;
подвержены воздействию влаги, грибка и живых организмов;
могут деформироваться от перепадов температур.

Требования к перекрытиям из дерева

Материал для деревянных балок перекрытия должен обладать определенными свойствами и соответствовать требованиям:

прочность. Материал перекрытия должен выдерживать возможные нагрузки. Следует учитывать воздействие как постоянных нагрузок, так и переменных;

жесткость. Означает способность материала сопротивляться изгибу;

звуко- и теплоизоляция;

пожарная безопасность.

Типы и виды деревянных перекрытий — классификация

1. По назначению

Подвальное и цокольное перекрытие по деревянным балкам

Подвальное и цокольное перекрытие по деревянным балкамОсновное требование к такому перекрытию – высокая прочность. Поскольку в данном случае, балки будут служить основой для перекрытия пола и соответственно, должны выдерживать значительную нагрузку.

Совет. Если под первым этажом будет располагаться гараж или большой подвал лучше делать деревянное перекрытие по металлическим балкам. Поскольку деревянные подвержены гниению и не всегда могут выдержать значительную нагрузку. Или же уменьшить расстояние между балками.

Чердачное перекрытие по деревянным балкам

Чердачное перекрытие по деревянным балкамПринцип конструктивного устройства может быть независимым или являться продолжением крыши, т. е. частью стропильной системы. Первый вариант более рационален, т.к. является ремонтопригодным, плюс, обеспечивает лучшую звукоизоляцию.

Междуэтажное перекрытие по деревянным балкам

Междуэтажное перекрытие по деревянным балкамКонструктивная особенность заключается в эффекте два в одном – балки перекрытия между этажами с одной стороны являются лагами для пола, а с другой, опорами для потолка. Пространство между ними заполняется тепло- и звукоизоляционными материалами, с обязательным использованием пароизоляции. Пирог снизу обшивается гипсокартоном, а сверху застилается половой доской.

2. По виду

Деревянные балки перекрытия также различаются между собой, и каждый вид имеет свои преимущества.

Цельные (цельномассивные) деревянные балки перекрытия

Для их изготовления применяется массив дерева твердых пород хвойных или лиственных деревьев.

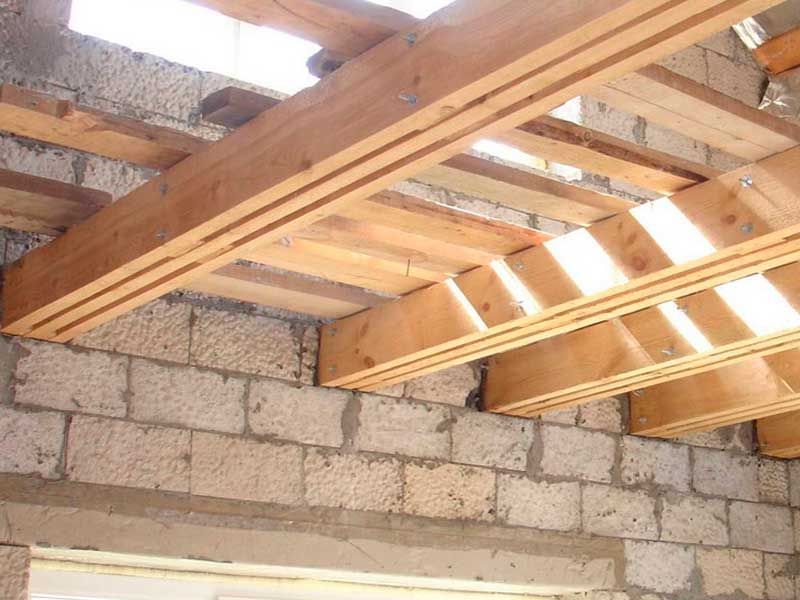

Межэтажные перекрытия по деревянным балкам, могут быть выполнены цельными только при незначительной длине пролета (до 5 метров).

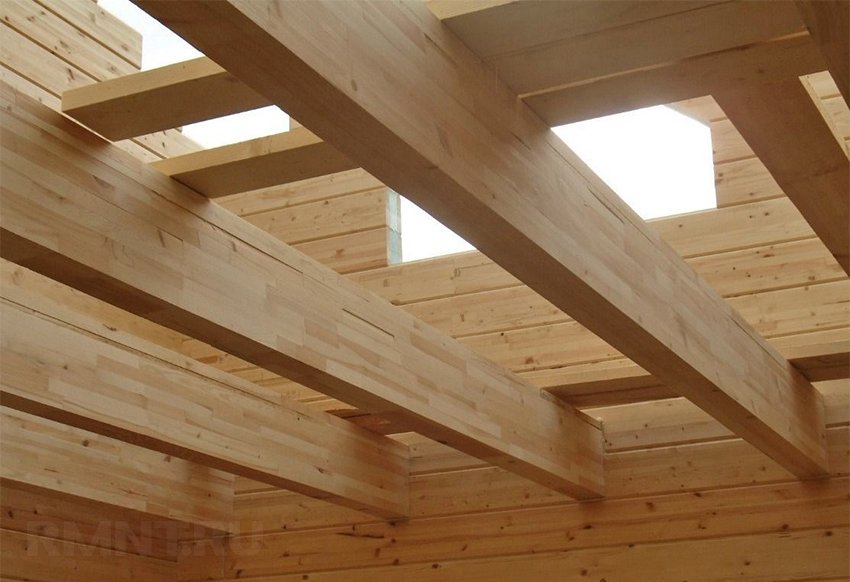

Клееные деревянные балки перекрытия

Снимают ограничение по длине, поскольку данная технология изготовления позволяет реализовать балки перекрытия большой длины.

За счет повышенной прочности деревянные клееные балки применяются в тех случаях, когда требуется выдержать повышенную нагрузку на перекрытие.

Клееные деревянные балки перекрытия — схема устройства

Преимущества клееных балок:

высокая прочность;
возможность перекрывать большие пролеты;
легкость монтажа;
незначительный вес;
длительный срок службы;
отсутствие деформации;
пожарная безопасность.

Максимальная длина деревянной балки перекрытия такого вида достигает 20 метров погонных.

Поскольку клееные деревянные балки имеют гладкую поверхность, их часто не зашивают снизу, а оставляют открытыми, создавая в комнате стильный дизайн интерьера.

Сечение деревянных балок перекрытия

Как показывает практика, сечение балок деревянного перекрытия оказывает существенное влияние на способность балки выдерживать несущую нагрузку. Поэтому, необходимо предварительно выполнить расчет сечения деревянных балок перекрытия.

Деревянные балки перекрытия прямоугольного или квадратного сечения

В деревянных домах в качестве межэтажных балок в декоративных целях может использоваться бревно.

Деревянные балки перекрытия прямоугольного или квадратного сечения

Деревянные балки перекрытия круглого сечения (или овального)

Как правило используются для устройства чердачных перекрытий. Круглая балка отличаются высокой устойчивостью на изгиб (зависит от диаметра).

Деревянные балки перекрытия круглого сечения (или овального)

Максимальная длина деревянной балки перекрытия из оцилиндрованного бревна составляет 7, 5 м.п.

Деревянные балки перекрытия — размеры

Деревянные двутавровые балки перекрытия

Могут быть изготовлены из массива дерева, или в сочетании ОСБ и фанеры. Активно используются в каркасном строительстве.

Деревянные двутавровые балки перекрытия

Преимущества деревянных двутавровых балок:

точные размеры;
возможность использования на длинных пролетах;
исключена возможность деформирования;
малый вес;
уменьшение мостиков холода;
возможность закрепить коммуникации;
возможность монтажа своими руками без привлечения специальной техники;
широкая сфера применения.

Недостатки:

высокая стоимость;
неудобны для утепления плитами.

Правильный подбор сечения деревянной балки должен быть включен в расчетный план, в противном случае, конструкция перекрытия окажется недостаточно или избыточно жесткой (лишняя статья расходов).

Деревянные двутавровые балки перекрытия — виды и типы, таблица

Материал подготовлен для сайта www.moydomik.net

Расчет деревянного перекрытия

Расстояние между деревянными балками перекрытия определяется:

Во-первых, предполагаемыми нагрузками.

Нагрузка, в свою очередь может быть постоянной – вес перекрытия, вес перегородок между комнатами или вес стропильной системы.

А также переменной – она принимается равной 150 кг/м.кв. (Согласно СНиП 2.01.07-85 «Нагрузки и воздействия»). К переменным нагрузкам относят вес мебели, оборудования, находящихся в доме людей.

Совет. Поскольку учесть все возможные нагрузки затруднительно, следует проектировать перекрытие с запасом прочности. Профессионалы рекомендуют добавлять 30-40 %.

Во-вторых, жесткостью или нормативной величиной прогиба.

Для каждого вида материала ГОСТом устанавливаются свои пределы жесткости. Но формула для расчета одинакова – отношение абсолютной величины прогиба к длине балки. Значение жесткости для чердачных перекрытий не должно превышать 1/200, для междуэтажных 1/250.

На величину прогиба оказывает влияние и порода древесины, из которой изготовлена балка.

Расчет перекрытия по деревянным балкам

Предположим, что расстояние между деревянными балками составляет 1 м.п. Общая длина балки 4 м.п. А предполагаемая нагрузка составит 400 кг/м.кв.

Значит, наибольшая величина прогиба будет наблюдаться при нагрузке

Мmax = (q х l в кв.) / 8 = 400х4 в кв./8 = 800 кг•м.кв.

Рассчитаем момент сопротивления древесины на прогиб по формуле:

Wтреб = Мmax / R. Для сосны этот показатель составит 800 / 142,71 = 0,56057 куб. м

R — сопротивление древесины, приведенное в СНиП II-25-80 (СП 64. 13330.2011) «Деревянные конструкции» введенные в эксплуатацию в 2011 г.

В таблице приведено сопротивление лиственницы.

Расчет перекрытия по деревянным балкам — таблица сопротивления древесины

Если используется не сосна, тогда значение следует скорректировать на переходящий коэффициент (приведен в СНиП II-25-80 (СП 64.13330.2011)).

Расчет перекрытия по деревянным балкам — переходящий коэффициент

Если учесть предполагаемый срок службы строения, то полученное значение нужно скорректировать и на него.

Расчет перекрытия по деревянным балкам — срок службы дома

Пример расчета балки показал, что сопротивление балки на прогиб может уменьшиться вдвое. Следовательно, нужно изменить ее сечение.

Расчёт деревянных балок перекрытия можно выполнить с применением выше приведенной формулы. Но можно использовать специально разработанный калькулятор расчета деревянных балок перекрытия. Он позволит учесть все моменты, не утруждая себя поиском данных и расчетом.

В-третьих, параметрами балки.

Длина деревянных балок перекрытия цельных может составлять не более 5 метров для междуэтажных перекрытий. Для чердачных перекрытий длина пролета может составлять 6 м.п.

Таблица деревянных балок перекрытия содержит данные для расчета подходящей высоты балок.

Таблица деревянных балок перекрытия для расчета высоты балок

Толщина деревянных балок перекрытия рассчитывается исходя из предпосылки, что толщина балки должно быть не меньше 1/25 ее длины.

Например, балка длиной 5 м.п. должна иметь ширину 20 см. Если выдержать такой размер сложно, можно достичь нужной ширины путем набора более узких балок.

Следует знать:
Если балки сложить рядом они выдержат нагрузку в два раза больше, а если сложить друг на друга — выдержат нагрузку в четыре раза больше.

Используя график, представленный на рисунке можно определить возможные параметры балки и нагрузку, которую она в силах вынести. Учтите, что данные графика пригодны для расчета однопролетной балки. Т.е. для того случая, когда балка лежит на двух опорах. Измеряя один из параметров можно получить желаемый результат. Обычно в качестве изменяемого параметра выступает шаг балок деревянного перекрытия.

Таблица для подбора сечения деревянных балок перекрытия

Итогом наших расчетов станет составление чертежа, который будет служить наглядным пособием при работе.

Чтобы качественно и надежно осуществить своими руками перекрытие по деревянным балкам, чертеж должен содержать все расчетные данные.

Деревянные балки перекрытия – ГОСТы и СНиПы

Государственные стандарты регулируют все аспекты использования деревянных балок перекрытия вне зависимости от их вида или места использования.

Ниже представлена подборка наиболее важных документов по данной тематике.

Деревянные балки перекрытия – ГОСТ — СНиП

Заключение

В данной статье вы ознакомились с факторами, оказывающими влияние на выбор материала для устройства деревянных балок перекрытия. А также научились определять сечение и выполнять расчёт деревянных балок перекрытия.

Что такое балка пола и почему это важно?

ungvar/Shutterstock

Лола Десмоул/Фев. 9, 2022 12:02 EST

Чаще всего в строительстве домов в Северной Америке используется дерево. По данным Национальной ассоциации домостроителей и Time, 90% домов, построенных в 2019 году в США, имеют деревянный каркас. Балки перекрытий являются очень важной частью этих домов с деревянным каркасом. Эти горизонтальные балки, с которыми вы, возможно, не знакомы, скорее всего, находятся под вашим домом. Они используются для переноски веса всего внутри комнаты, включая стены, мебель и людей. Они расположены очень определенным образом, чтобы передать часть нагрузки на вертикальные балки. Хотя балки пола не всегда необходимы, они обеспечивают структурную целостность дома.

Если вы думаете, что понять все различные факторы, влияющие на выбор идеальной балки перекрытия для ваших нужд, просто, подумайте еще раз. Есть тип древесины, расстояние, грузоподъемность . .. так много факторов играют роль в правильной установке лаг пола. Хорошо, что с прочным фундаментом (в буквальном смысле) вы готовы к работе. Вот несколько вещей, которые нужно знать, прежде чем погрузиться в установку лаг пола.

Как работают лаги пола?

Блумберг/Getty Images

Основной причиной установки балок пола под домом является несущая способность. Они не всегда необходимы, например, если ваш дом построен непосредственно на бетонной плите, но когда они расположены поверх подвальных помещений, подвалов и нижних этажей, система перекрытий и балок обязательна. Они работают по-разному, чтобы ваш пол был ровным и прочным. Во-первых, они должны быть уложены горизонтально, охватывая всю ширину помещения и опираясь на их концах и/или посередине несущими стенами или балками. Балки пола также должны располагаться через равные промежутки в зависимости от размера помещения и веса, который они будут нести. Расстояние между каждой балкой варьируется от 12 до 24 дюймов, в среднем 16 дюймов для большинства пространств.

По словам Большого Ренца, балки перекрытия поддерживают дом, распределяя нагрузку на стены и то, что находится внутри. Когда пол несет некоторый вес, балка под ним тоже будет ощущать это, и его нижние древесные волокна будут растягиваться, а верхние древесные волокна сжиматься. Это позволяет равномерно распределить вес.

Какие существуют типы балок перекрытия?

VPales/Shutterstock

Существует три основных типа лаг пола, каждый из которых служит своей цели и может быть лучшим вариантом в зависимости от ваших потребностей. Во-первых, у нас есть цельнодеревянные балки. Это самый старый вариант, который можно найти под большинством домов, построенных до 19 века.90. Они были предпочтительным выбором в течение многих лет и по-прежнему являются очень хорошим вариантом сегодня, если вы хотите пойти по более дешевому пути. Однако они требуют меньшего расстояния между каждым, что означает, что вам нужно купить их больше. Согласно One Project Closer, одним из основных преимуществ балок из цельного бруса является тот факт, что они дольше всего сохраняются при пожаре; это может быть особенно полезно, если вы живете в зоне высокого риска, такой как Калифорния.

Далее идут двутавровые балки, также называемые балками TGI из-за их сходства с буквой «I». Эти балки состоят из одного куска фанеры или OSB в центре с верхней и нижней полками, обычно из массива дерева или клееного бруса, согласно Ханкеру. Эти балки являются не только лучшим выбором с точки зрения окружающей среды, поскольку они сделаны из инженерных материалов, таких как OSB, но также могут достигать 26 футов в длину, что намного больше, чем цельный пиломатериал.

Наконец, фермы перекрытия с открытой стенкой — это балки, которые растягиваются на наибольшую длину, но их нельзя обрезать, и все они имеют определенную длину. С досками, расположенными сверху и под диагональными досками посередине, закрепленными металлическими пластинами, фермы с открытой стенкой немного сложнее и не требуют дополнительного сверления. Это делает их популярным выбором среди строителей, но эта сложная конструкция также делает их самым дорогим выбором.

Как правильно выбрать лаги пола

B Brown/Shutterstock

Балки пола, которые вы будете использовать, будут зависеть от нескольких факторов, включая размер площади, которую вы покрываете, и вес, который они будут нести. Из приведенных выше описаний вы, возможно, уже сможете сказать, что лучше всего подходит для ваших нужд. Тем не менее, имейте в виду, что если вы покрываете площадь, например, гостиную, которая обычно имеет довольно большой вес, вам потребуется больше поддержки и меньшее расстояние между балками, поэтому можно использовать меньший размер пиломатериалов (например, 2 x 6). С другой стороны, если вы покрываете настил, расстояние может быть больше (не более 24 дюймов), а размер пиломатериалов может достигать 2 x 12. Расстояние между пролетами, то есть длина от одного конца до другого, также имеет решающее значение, так как некоторые размеры пиломатериалов не будут охватывать так долго, как вам хотелось бы. Балка 2 x 6 обычно может охватывать 12 дюймов, но 2 x 12 может охватывать до 25 дюймов.

Согласно Weekend Builds, вам также нужно будет выбрать сорт пиломатериала. Их бывает от одного до трех, где один — лучшее качество. Итак, если вы покрываете пространство, которое будет выдерживать большой вес, вам нужно выбрать древесину с оценкой пиломатериалов один. Наконец, прежде чем покупать какие-либо балки, обязательно проверьте свой строительный кодекс, в частности, Международный жилищный кодекс; это точно скажет вам, что разрешено с точки зрения пролетов для балок перекрытия в зависимости от типа пиломатериалов и расстояния между ними. Любые другие требования, касающиеся лаг пола, также будут отмечены.

Требуется ли ремонт или замена балок пола?

Construction Photography/avalon/Getty Images

По данным Bay Crawl Space, существуют три основные причины, по которым ваши балки пола могут нуждаться в ремонте или замене. Во-первых, это влага, поскольку, как вы, возможно, уже знаете, влага и древесина не очень хорошо сочетаются друг с другом. Если это произойдет, ваши балки начнут терять прочность, что может привести к обрушению пола. В том же духе вторая причина — повреждение водой. Если в вашем доме есть проблемы с сантехникой, протечки и т. д., это может привести к тому, что древесина ваших балок довольно быстро испортится, и вам придется заменить их раньше, чем обычно. И, наконец, третья причина, по которой ваши балки могут преждевременно выйти из строя, — это термиты. Вы, наверное, уже это знаете, но термиты наносят серьезный ущерб, нападая на древесину. Ваши балки, сделанные из дерева, подвергают их опасности, если вас заразят термиты.

Если вам интересно, повреждены ли балки вашего пола, знайте, что самым большим тревожным сигналом будет подвижность или провисание полов. Если вы заметили это, есть два способа починить балки. Вы можете либо установить винтовые домкраты, чтобы поднять и выровнять пол, либо вы можете объединить свои балки, что просто означает усиление их всех дополнительным куском дерева. И то, и другое может нанести некоторый ущерб, и это может быть трудно сделать, поэтому мы рекомендуем вам нанять профессионала для выполнения этой работы. Последнее особенно актуально, если повреждения слишком велики и вам необходимо полностью заменить балки.

Сопряженные балки могут стоить от 100 до 300 долларов, в то время как их замена будет стоить в общей сложности 6000 долларов и может доходить до более чем 20 000 долларов, согласно Forbes. Цена зависит от размера поверхности, которую необходимо заменить, и от того, нужно ли полностью заменить их все или нет.

рекомендуемые

Что такое балка пола?

Эмили Медлок | Опубликовано 2 апреля 2022 г. Отзыв от Lance Crayon

Купить

Балка перекрытия является ключевым компонентом в строительстве дома. Балки — это строительные материалы, которые горизонтально простираются между фундаментом здания, стенами и несущими балками. Основная функция установки балок перекрытия для поддержки переноса веса потолка или пола в конструкции.

Что касается балок перекрытия, вам не нужно много знать. Тем не менее, не помешает знать мельчайшие детали вашего дома. Вы должны знать о различных материалах, из которых состоит ваша система пола, и о том, как используются ламинированные пиломатериалы из шпона и старовозрастные деревья.

Что такое балки перекрытия?

Балка перекрытия представляет собой горизонтальную балку, обычно изготавливаемую из дерева, которая используется для поддержки и ограждения пола над фундаментом. Лаги перекрытия передают нагрузку на вертикальные балки дома.

Большинство балок пола одинарные или двойные, и чаще всего изготавливаются из бруса 2×6 или 2×8. Хотя иногда они сделаны из 2×10 и утроены для дополнительной поддержки. Но минимальные размеры лаг пола никогда не должны быть меньше 2×6.

Установка балок пола не всегда необходима для дома, поскольку многие этажи строятся непосредственно на бетонной плите. В домах, построенных над подвалами или на деревянном фундаменте, необходимы лаги пола для структурной целостности.

Типы балок перекрытий

Существует три типа балок перекрытий, используемых подрядчиками в деревянных конструкциях.

Массив пиломатериалов

Породы древесины, используемые для балок пола, включают пихту Дугласа. Массивные пиломатериалы — самый дешевый тип балок для пола, если вы используете стандартную древесину, а не специальную древесину. Но в целом цельный брус более огнестойкий и водостойкий, чем другие варианты.

Из-за своей цены и большого количества вариантов массивные пиломатериалы являются наиболее популярным типом балок перекрытий. Он прост в использовании, понятен и является самым простым типом напольных балок. Если вы хоть что-то понимаете в строительстве, то не напутаете.

Двутавровые балки

Двутавровые балки выглядят как буква I. Верхняя и нижняя части двутавровой балки изготовлены из массива дерева или ламинированного шпона, а центральная часть выполнена из фанеры или ОСП. Они могут охватывать большее расстояние, чем твердые пиломатериалы.

Поскольку они сделаны из фанеры, они могут быть дешевле, чем другие варианты, и их можно складывать и склеивать, чтобы получить более прочную доску, чем один слой фанеры. Это делает двутавровые балки очень прочными.

Половые фермы

Фермы перекрытий состоят из деревянных досок 2×4 сверху и снизу с «паутиной» из диагональных досок посередине. Доски закреплены металлическими пластинами в фермах перекрытий. Из-за своей конструкции они используют меньше древесины, чем обычно.

В фермах перекрытий также есть зазоры, которые оставляют место для значительного облегчения прокладки проводки и сантехники. Тем не менее, с паутинными полами с полами сложнее, потому что в них недостаточно места, чтобы пролезть, как было бы с массивной древесиной.

Балки несущего пола

Лаги пола рассчитаны на нагрузку. Они служат опорой для верхних уровней, часто перенося вес на вертикальные опоры внутри фундамента. На верхних уровнях балки перекрытия поддерживают стены.

Опорные конструкции

Стены поддерживают следующий этаж. Если стена расположена параллельно балкам, она не является несущей. Несущими могут быть только стены, расположенные перпендикулярно лагам пола. Подробнее о несущих стенах читайте в этой статье.

Опорный каркас

Вам нужно знать, что балки пола несут вес всего дома. В то время как стены обычно несут только часть веса, а некоторые вообще не несут никакого веса. Лаги пола важны только по этой причине.

Грузоподъемность

Вам необходимо определить грузоподъемность ваших ферм перекрытия. В жилых домах считается, что динамическая нагрузка составляет от 30 до 40 фунтов на квадратный фут (psf), хотя это зависит от местоположения внутри вашего дома. К динамическим нагрузкам первого этажа предъявляются более высокие требования, чем к временным нагрузкам второго этажа

Балки перекрытий Строительные нормы и правила

Местные строительные нормы и правила требуют, чтобы деревянные балки выдерживали по меньшей мере 10 фунтов на квадратный фут для постоянной нагрузки и 30 фунтов на квадратный фут для динамической нагрузки. Различная древесина, сорта, длина пролета и т. д. влияют на опору на квадратный фут.

В этот момент вам, вероятно, интересно, в чем разница между динамическим и стационарным грузом.

Статическая нагрузка — это постоянная нагрузка. Это зависит от конструкции и нагрузки здания. Но тогда динамические нагрузки являются временными нагрузками. Они применяются с течением времени, включая трафик, мебель и многое другое.

Ремонт балок пола

Ремонтом балок пола должен заниматься профессионал. Для простого ремонта балок перекрытия рассмотрите возможность использования планки. Пластина для перекладины представляет собой тонкий кусок стали или фанеры, который прикручивается болтами к слабой балке для обеспечения поддержки. Однако другой вариант — использовать идентичную доску и прикрепить ее к старой.

Вы можете оставить старую доску, так как новая доска предназначена для дополнительной поддержки и станет новой несущей доской в этом районе.

Расстояние между балками перекрытия

Расстояние между балками является наиболее важной частью установки балок перекрытия. Если лаги расположены слишком далеко друг от друга, они не будут работать. С другой стороны, если лаги пола расположены слишком близко друг к другу, значит, вы потратили слишком много денег.

Расстояние между лагами пола зависит от нескольких факторов. Во-первых, это сорт пиломатериалов, который может изменить результат на дюйм или два. Размер доски тоже все меняет.

Несмотря на то, что коды интервалов менялись с годами, сегодня мы остаемся такими. Вот три наиболее распространенных расстояния между лагами и перекрытиями 90 процентов всех типов зазоров для лаг пола.

2×6 – 12 дюймов
2×8 – 16 дюймов
2×10 – 24 дюйма

Расстояние между деревянными балками не должно превышать 24 дюймов. Таким образом, как 2×12, так и 2×14 должны быть разнесены не дальше, чем на 24 дюйма, как и 2×10.

Более короткая ширина должна быть дальше друг от друга. Но это оценка, зависящая от класса и выбранной честности. Также важны вертикальные доски и длина горизонтальных досок.

Как выбрать лучшие доски для лаг пола

Выбор досок для лаг открытого пола может быть трудным, учитывая их важность. Например, вам нужно знать разницу между высокой прочностью на изгиб и средней прочностью на изгиб.

Тип дерева

Различные породы дерева обладают уникальными характеристиками. Одни более гибкие, другие прочнее. В большинстве случаев медленно растущие деревья, такие как пихта Дугласа, сильнее. В то время как быстрорастущие деревья относятся к мягкой древесине.

Более прочные деревья с хорошей эластичностью идеально подходят для балок пола, например, сосна пондероза. Некоторые популярные варианты включают сосну, пихту и ель. Эти лиственные породы, которые, как вы заметите, являются хвойными, являются отличным вариантом, и их легко найти.

Марка древесины

Марка древесины важна, поскольку более низкие сорта указывают на большее количество дефектов, поэтому она не является структурно прочной. Таким образом, чем меньше число, тем лучше будет древесина. С сортированной древесиной пиломатериалов более высокие сорта имеют меньше дефектов. Между тем, пиломатериалы с более низкими сортами имеют более короткий срок службы.

Использование Grade-1 не обязательно, так как Grade-2 безупречен для большинства проектов, включая установку балок пола. Вам следует избегать использования Grade-3 или ниже, так как это поставит под угрозу целостность вашего фундамента.

Красный кедр западный и сосна белая восточная имеют низкую прочность на изгиб.

Размер дерева

Когда дело доходит до размера досок, избегайте использования досок меньшего размера, чем 2 x 6. Самый большой размер, который вы будете использовать, – это 2 x 12, но наиболее распространены размеры 2 x 8 или 2 x 10. , Хотя 2 x 6 являются распространенным выбором, это не самый дешевый вариант.

Если вы выберете 2 x 6, вы должны расположить их ближе друг к другу, что будет меньше 16 дюймов, в то время как вы можете разместить их на расстоянии 2 x 12 24 дюймов друг от друга.

Часто задаваемые вопросы (FAQ)FAQ

Можно ли установить балки перекрытия?

Если вы не инженер-строитель или профессиональный подрядчик, вам не стоит заниматься установкой балок перекрытия. Вы можете покрасить стены и установить ненесущие стены, но если речь идет о структурной целостности, установка балки пола не является проектом «сделай сам».

То же самое касается электричества и воды. Вы бы не стали делать свой собственный септик. Так что держите установленный список вещей, для которых вы нанимаете подрядчика. В конце концов, это сэкономит вам деньги, время и кучу беспокойных ночей.

Должны ли балки пола располагаться в том же направлении, что и стропила крыши?

В жилых этажах пролет балки пола будет проходить по меньшей ширине комнаты. В потолках со стропилами они будут располагаться параллельно стропилам.

Как узнать, в какую сторону идет балка пола?

Когда слышишь скрип, значит балка там. Балки обычно проходят в одном направлении по всему дому. Проверьте свой чердак и посмотрите, в какую сторону они бегут, и, скорее всего, в любом другом месте вашего дома будет то же самое.

Что произойдет, если сломается балка пола?

Вы можете сказать, что у вас сломалась балка пола, когда пол подпрыгивает или провисает. Вы также услышите громкие скрипящие звуки.

Сколько стоит ремонт лаг пола?

Базовый ремонт лаг пола на половицах будет стоить от 500 до 700 долларов за небольшой участок пола. Ремонт балки пола, как правило, стоит от 6000 до 10 000 долларов за небольшую комнату.

Поедают ли термиты балки пола?

Да, термиты едят балки пола. Термиты едят древесину, включая балки пола. Вы узнаете, что термиты атаковали ваши балки пола, когда конструкция пола начнет провисать или половицы начнут подниматься.

Балка перекрытия Заключение

Балка перекрытия играет важную роль в жилищном строительстве. Для инженера-строителя работа с размерами балок пола является частью их работы, но энтузиаст DIY не имеет ни малейшего представления, как их использовать. При работе с балками нужно учитывать множество моментов. Вам нужно знать, работаете ли вы, например, с несущей стеной или фундаментной стеной.

Балка перекрывает потолок и пол в жилых домах. Ваш пол в доме имеет несущую способность и использует один из многих типов напольных балок для переноса веса. Местные строительные нормы и правила требуют, чтобы в домах использовались балки перекрытий.

РубрикаДом
