фото домов с четырехскатной крышей

Содержание статьи

Четырехскатная крыша: 65 фото домов, виды крыш

Четырехскатная кровля — конструкция, обладающая эффектным внешним видом. Такие крыши настолько универсальны по дизайну, что в равной степени удачно сочетаются с архитектурой в любом стиле: современном, классическом, провинциальном. Чтобы облегчить вам выбор кровли для своего дома, мы подобрали фото самых красивых четырехскатных крыш со всего мира.

Одноэтажные дома

Четырехскатные кровли вальмового типа — традиционный вид крыши в европейских странах, особенно в северных регионах, для которых характерны жесткие климатические условия с обильными осадками и сильными ветрами.

Вальмовые и полувальмовые четырехскатные крыши из сланцевой и керамической черепицы часто соседствуют с комбинированными фасадами из кирпича, фахверка и камня, как на фото одноэтажного дома с эркером и мансардой в викторианском стиле.

Особая колоритность отличает голландские частные усадьбы — одноэтажные кирпичные дома с полувальмовыми крышами из соломы или камыша.

На фото — частный коттедж в современной стилистике, но с отголосками традиционного подхода к строительству кровли. Здесь вальмовая 4-скатная крыша над домом скомбинировала с двускатной кровлей над пристройкой-гаражом.

В ультрасовременной архитектуре частных домов нередко встречаются строгие вальмовые крыши — четырехскатные конструкции с битумным кровельным покрытием.

Интересная концепция для современного загородного коттеджа — асимметричная четырехскатная крыша из тростника в тандеме с рифленым деревянным фасадом.

Рациональное решение для частного дома — полувальмовая кровля с мансардой, которая существенно расширяет жилую площадь за счет эксплуатируемого чердака.

Двухэтажные дома

Оригинальность проекта двухэтажного дома на фото заключается в том, что четырехскатная вальмовая кровля использована не только для постройки крыши, но и для сооружения балконного ограждения.

В европейских регионах, для которых характерны сильные снегопады, частные дома строят с полувальмовой кровлей, у которой скаты имеют значительный уклон. Такая крыша позволяет обустроить мансарду в два этажа, как на фото. А для предотвращения лавинного схода снега скаты таких крыш снабжают небольшим изломом по краю.

Четырехскатные кровли вальмового типа часто комбинируют с шатровыми и конусными конструкциями, обустраивая такими крышами эркеры и пристройки к дому.

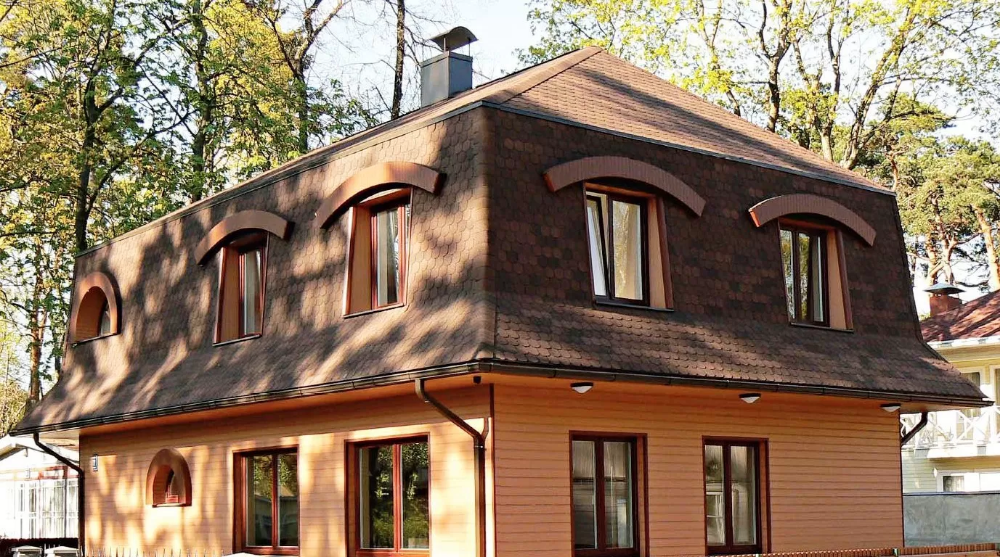

Двухэтажный дом с ломаной мансардной кровлей — проектное решение, позволяющее оптимально использовать подкровельное пространство и разместить там жилые комнаты: спальни, детские и кабинеты.

Четырехскатные крыши все чаще применяются в индивидуальном строительстве и отлично сочетаются с лаконичной архитектурой в стилистике модерна и хай-тека.

Ломаная кровля

Дизайн частного коттеджа на фото создан на сочетании асимметрично расположенных фронтонов с вальмовыми кровлями: над основной постройкой и над открытой верандой. Все эти архитектурные элементы объединяются в одно целое благодаря колоритному дымоходу, выложенному диким камнем.

Ломаная 4-скатная кровля — это необязательно симметричная конструкция — скаты могут иметь различную длину, как на фото деревянного загородного коттеджа. Причем более длинный скат рационально использовать с наветренной стороны дома.

Нередко один из скатов ломаной кровли переходит в навес над террасой, верандой или крыльцом.

Загородный дом на фото — образец нетривиального деревянного зодчества, когда фасады выкрашены в броский красный оттенок, а кровля покрыта настилом нейтрального цвета.

Крыша с мансардой

Если ваш земельный участок расположен на пересеченной местности, рационально строить дом, который состоит из разноуровневых жилых пространств, соединенных между собой. Планировка здания может также включать различные пристройки, например, гараж с мансардой или закрытую террасу.

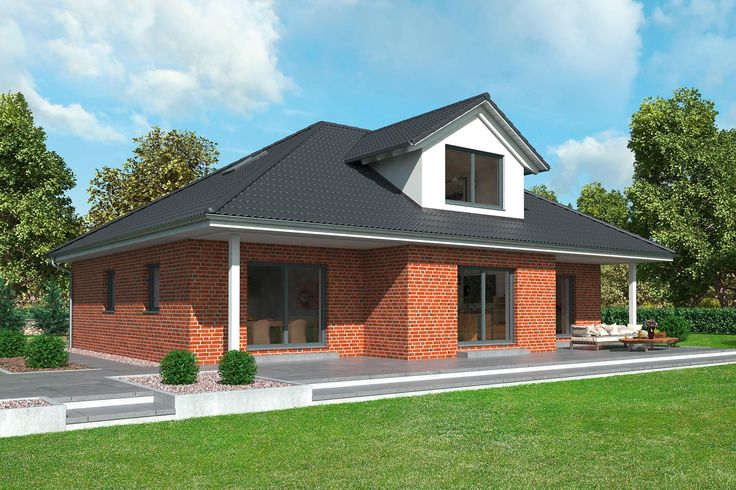

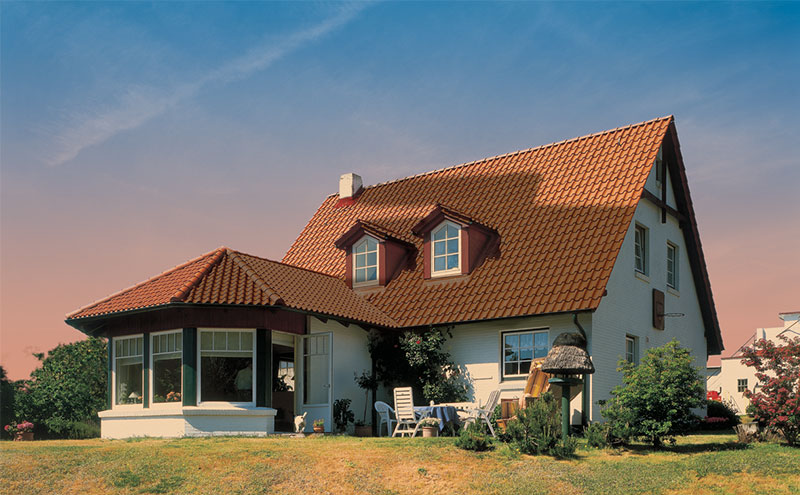

Слуховые окна — броский акцент на фасаде дома с мансардой — их нередко выделяют цветом, контрастирующим с оттенком кровли и стен.

Слуховые окна на мансарде могут иметь как прямоугольную, так и арочную форму, а в качестве красивого дополнения к ним можно применять ставни.

В коттеджах в стиле модерн мансардные окна чаще всего размещены в плоскости кровельного покрытия.

Кровли из Ондулина

Четырехскатная кровля из красного Ондулина хорошо сочетается с фасадами светлых оттенков: бежевым, персиковым, ванильным, розовым.

Крыша из красного Ондулина — эффектный вариант кровельного покрытия для четырехскатной кровли дома в стиле кантри.

Темно-коричневый Ондулин идеально акцентирует архитектурное решение дома с белыми фасадами.

Коричневые 4-х скатные крыши из Ондулина удачно гармонируют с кирпичными фасадами и темной столяркой: оконными рамами, дверными полотнами, деревянными заборами и воротами.

Четырехскатная крыша оригинальной формы стала ярким элементом архитектуры 3-этажного частного дома на фото. Ондулин здесь использован как кровельное покрытие и для дома, и для гаража.

Кровли из профнастила

Кирпичные фасады красиво оттеняет крыша глубокого тона, например, из профнастила, окрашенного в темно-изумрудный оттенок.

По-своему интересен проект дома с ломаной мансардной кровлей из темного профлиста, контрастирующего с бежевыми фасадами и белыми архитектурными деталями.

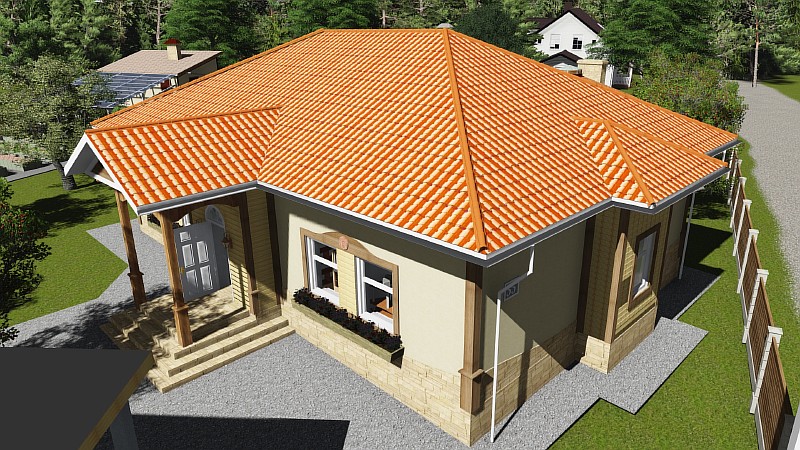

Дизайн одноэтажного дома с вальмовой кровлей из оцинкованного профлиста смотрится очень выразительно благодаря контрастной торцевой планке, которая подчеркивает форму фронтонов.

Крыши из металлочерепицы

4-скатная кровля из металлочерепицы прекрасно имитирует керамический аналог и выгодно подчеркивает строгость архитектуры в классическом стиле.

Самое удачное решение для частных домов в духе классики — красная металлочерепичная кровля с мансардой вальмовой конструкции.

Для домов, выдержанных в стиле неоклассики, чаще всего подбирают металлочерепицу насыщенных оттенков, контрастирующих с цветом фасадной отделки.

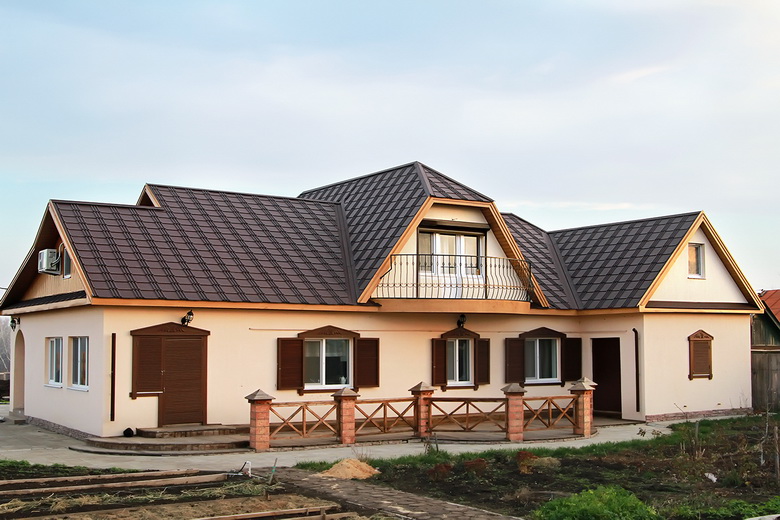

Четырехскатная крыша из металлочерепицы отлично гармонирует не только с классической архитектурой, но и с дизайном домов в ультрасовременном стиле, когда используется сплошное фасадное остекление. В этом случае цвет кровельного покрытия подбирается в нейтральном тоне: черном, антрацитовом, сером.

Мягкая кровля

Гибкая черепица под серый сланец подчеркивает благородство четырехскатных кровель в стиле Тюдор и позволяет красиво выложить скаты скругленной формы.

Архитектура частного дома на фото — немного непривычная интерпретация фахверка, когда черная древесина каркаса сочетается с кирпичной кладкой, а в дополнение к такому «брутальному» тандему выбрана полувальмовая четырехскатная крыша из серой гибкой черепицы под сланец.

Гибкая кровля красного цвета — эффектное решение для дизайна летней кухни с зоной барбекю, построенной из кирпича и дерева.

Четырехскатная вальмовая крыша из битумной черепицы — удачный вариант для обустройства зоны патио у бассейна в современном стиле.

Тростниковые, соломенные и камышовые кровли

Деревенька Гитхорн в Голландии известна под названием «Северная Венеция» — здесь практически нет дорог, только каналы, вдоль которых стоят колоритные домики под соломенными крышами.

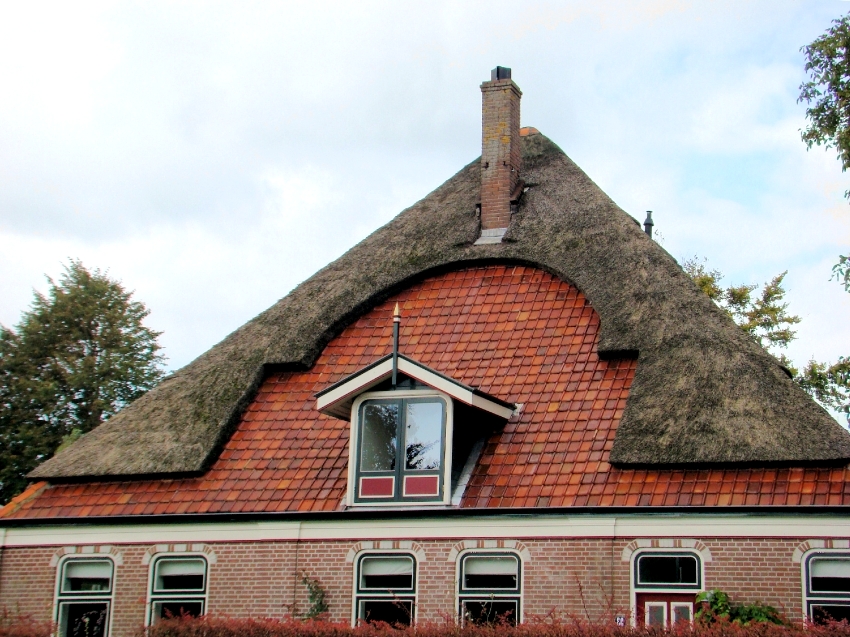

Характерная для Гитхорна архитектура — прямоугольные в плане дома под полувальмовыми крышами из камыша, который со временем меняет цвет с золотистого на благородно-дымчатый.

Технология стрижки соломенных снопов позволяет создавать полукруглые поверхности на крыше, например, на стыке скатов или при оформлении мансардных слуховых окон.

Несмотря на свою многовековую историю, тростниковые четырехскатные кровли органично сочетаются с архитектурой в стиле контемпорари.

Теплые, песочно-бежевые оттенки камышовой кровли придают экстерьеру дома гостеприимный антураж, даже если в отделке фасадов использована контрастная черно-белая гамма, как на фото.

Двухуровневая вальмовая кровля из тростника станет эффектным элементом архитектуры современного дома в стиле кантри.

Четырехскатная крыша — расчет размеров, описание конструкции и ее установка (90 фото)

Классика – конструкция с четырьмя скатами для россиян остается необычной, вызывая ассоциации с заморским укладом. Ее строят, когда хотят применить интересные архитектурные решения, добиться особенного эффекта, который воспринимается иначе, дом выгодно отличается от однообразных строений.

На фото четырехскатной крыши представлено большое разнообразие вариантов, главное – строить в соответствии со всеми правилами, тогда можно будет воспользоваться многочисленными преимуществами.

Разновидности четырехскатных крыш

Делать чертежи четырехскатных крыш самостоятельно – задача трудная: специалисты смогут грамотно выполнить расчеты. Скаты выполняют как равнобедренные треугольники, когда крыша сверху выглядит как квадрат, она является шатровой, а если напоминает прямоугольник, разновидность называется вальмовой.

Классическая вариация

К классике относится вальмовая или голландская крыша, отличающаяся устойчивостью к неблагоприятным погодным условиям: сильному ветру и обильным снегопадам.

Поверхность конструкции формируют 2 ската в виде трапеции с длинных сторон и 2 ската с треугольной формой с коротких сторон.

Многие современные архитекторы считают, что в эстетическом плане голландская крыша смотрится более презентабельно по сравнению с шатровой. Стропильную систему образуют 4 опорных бруска, они спускаются от скатов к верхним углам сооружения.

2 вида полувальмовой крыши:

  • Голландская — от боковых скатов отрезают часть от торцевой верхней стороны.
  • Датская — от боковых скатов отрезают часть от торцевой нижней стороны.

Конструкция голландской крыши

Полувальма объединяет в себе характеристики двускатной и четырехскатной крыши: торцевые скаты представлены в виде треугольников, длина вальма меньше длины боковых скатов в 1,5 – 3 раза.

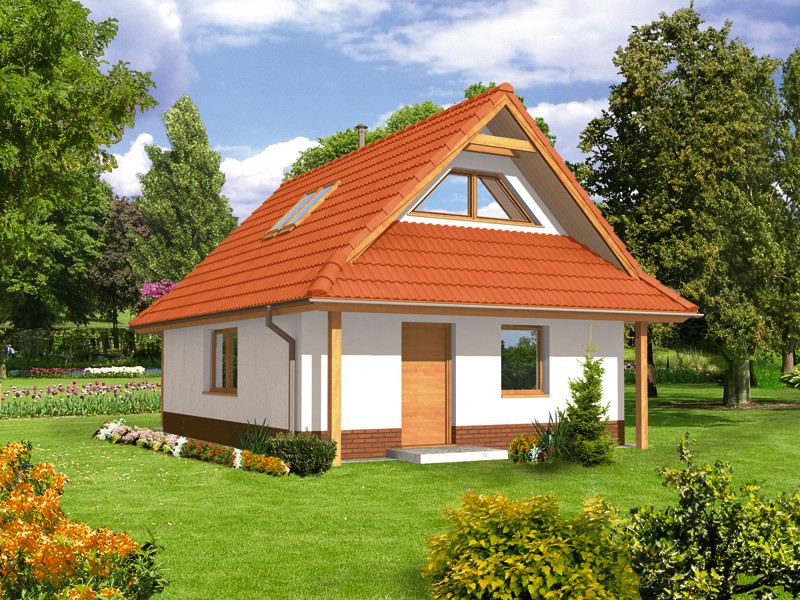

Конструкция позволяет выполнить установку вертикального окна, она не имеет острого выступа, характерного для двускатной кровли, поэтому крыша выдерживает большие ветровые нагрузки.

Конструкция датской крыши

Эта разновидность вальмовой крыши характеризуется простотой монтажа, необходимо монтировать торцевой скат снизу, оставляя под коньком маленький фронтон.

Датская конструкция дает следующие преимущества пользователям:

  • Нет необходимости устанавливать проблемные мансардные окна, которым требуется качественная гидроизоляция.
  • Вариант обеспечивает хорошее естественное освещение мансардного этажа благодаря выполнению вертикального остекления.

Конструкция шатровой крыши

Разновидность крыши устанавливается на строения с квадратным периметром, важный нюанс – у всех скатов должна быть одинаковая форма. Строительство шатровой конструкции является более сложным, если сравнивать с вальмовой: необходимо, чтобы стропила сошлись в одной точке.

Стропильная система

Четырехскатная крыша своими руками — оптимальное решение для всех желающих сэкономить средства семейного бюджета . Последовательность строительных работ:

Этап планирования и проектирования требует много времени, необходимо тщательно продумать каждую деталь. Каким бы легким ни казалось устройство кровли, обязательно сделайте чертеж, что поможет обнаружить недочеты и недостатки.

Если расчет четырехскатной крыши сделан неправильно, исправить ситуацию будет достаточно сложно – в результате ошибки диагональные стропила не соединятся в коньке. Лучше воспользоваться оптимальным вариантом, подготовьте чертеж с помощью одной из специальных графических программ.

Создание модели 3D позволяет увидеть, как будет выглядеть будущая крыша, чтобы подготовить детальный чертеж, обратитесь за профессиональной помощью.

Подготовка конструктивных элементов

Мауэрлат укладывают сверху по периметру стен, его задача – служить опорой стропилам, материалом изготовления является брус 15х10 см.

Уклон крыши делают с помощью стропильных ног, стандартные стропила делают из доски 50Х150 мм, диагональные – 100Х150 мм.

Специальные затяжки не позволяют смещаться стропильным ногам, они фиксируются, а их концы соединяются внизу, для изготовления берут доску 50Х150 м.

Лежень из бруса 100х100 мм или 100х150 мм представляет собой поперечную балку, служащую опорой для стоек, которые держат коньковый прогон.

Откосы не дают стропилам сдвигаться, их устанавливают под углом к стойкам, материл изготовления – брус с теми же размерами, как для изготовления лежня.

На вертикальную стойку опирается конек, ее делают из материала для мауэрлата.

Горизонтальная ветровая доска связывает стропильные концы снизу, ее прибивают к стропилам с внутренней стороны кровли, используя доску 100х50 мм.

С наружной стороны конструкции прикрепляют кобылку – доску из точно такого материала.

Самым сложным элементом считается шпренгель, он придает жесткость крыше, связывающий между собой горизонтальные и вертикальные компоненты. Шпренгель делают из бруса с размерами 100х100 мм, его необходимо устанавливать под углом.

Нарожники или укороченные стропила есть только в вальмовой крыше, их изготавливают из доски 50х150 мм.

Монтаж перекрытия чердака

Подвески крыши лучше изготавливать из стали, для крепления используются специальные хомуты и прогоны, подвесное перекрытие значительно уменьшает нагрузку.

Если фермы стальные, то перекрытие делают несгораемым, между балками из стали укладывают железобетонные плиты сборного типа, а на них помещают легкий утеплитель.

Оптимальный материал для изготовления несущих конструкций – это крупноразмерные панели заводского производства, обладающие высокой огнестойкостью.

Установка прогона конька

Понадобится сделать 2 прогона, если у сооружения имеются капитальные продольные стены или в 2 ряда стоят внутренние столбы. Когда в здании нее предусмотрены внутренние опоры, выполняют строительные фермы и к ним подвешивают перекрытие. Когда ширина дома большая, конструкция подвешивается на стальные хомуты к поясу фермы внизу.

Монтаж стропил

Диагональные стропильные ноги должны опираться на конек, их дополнительно фиксируют с помощью металлической проволоки.

Когда делают один прогон, диагональные ноги прибивают на консоли, а когда прогонов два – их крепят на шпренгельную конструкции, изготовленную из горизонтальной балки со стойками.

Четырехскатная крыша

Трудоемкость работ при строительстве четырехскатной крыши ненамного выше, чем обычной двухскатной, но это не значит, что четырехскатная крыша своими руками строится так же просто, как обычная, с двумя симметричными скатами. Основная сложность состоит в том, что четырехскатная крыша требует очень точного инженерного расчета и знаний технологии, особенно, если вы не имеете хорошей практики в строительстве подобного рода крыш.

Чем дом с четырехскатной крышей лучше двухскатного варианта

Почему обычную двухскатную крышу устраивают в основном на простых хозяйственных постройках, а для жилых помещений выбирают четырехскатную крышу:

  • Внешний вид четырехскатного варианта крыши выглядит намного симпатичнее и изящнее, чем двойная конструкция;
  • Даже простая четырехскатная кровля намного лучше противостоит ударам стихии за счет более плавных обводов и аэродинамики. Даже в самый сильный ветер стропила каркаса остаются практически равнонагруженными, за счет правильного уравновешивания диагональных стропил;
  • Два дополнительных ската лучше сбрасывают воду, сохнут под действием ветра и тем самым предохраняют крышу дома от затекания, как это бывает при наличии прямых фронтонов. Тем самым для четырехскатной крыши достигается значительно более высокая теплоизоляция и морозостойкость.

Для климата с большим количеством осадков прекрасно подойдет датский вариант с крутыми основными скатами и двумя вальмами, для степной зоны с сильными ветрами низкий шатровый каркас с большими свесами и средним углом наклона.

Наиболее удобным будет использование четырехскатной крыши в домах, где чердачное помещение не выделяется в виде жилой зоны, а используется в хозяйственных целях. Из-за появления двух дополнительных скатов пространство и полезная площадь чердака уменьшается примерно на 25%. Но при желании и достаточных размерах мансардного помещения вместо чердака можно оборудовать небольшую комнату, даже с окнами и балконом, как на фото.

Но в этом случае вместо простой системы вертикальных стоек, на которые опирается коньковый прогон, в конструкции четырехскатной крыши потребуется установить дополнительные горизонтальные балки – ригеля, которые будут играть роль потолочного перекрытия для мансардного помещения.

Как сделать четырехскатную крышу

Прежде всего, стоит разобраться, в чем 4 скатная крыша в деталях отличается от варианта с двойным скатом.

Основное отличие стропильной системы в 4 ската от двойной симметричной крыши

Отличия в конструкции будут наиболее наглядными на схеме с простым прямоугольным вариантом четырехскатной крыши, изображенной на фото:

  1. Для установки дополнительных двух скатов или вальм вместо фронтонов на коньковый прогон с каждой стороны установлены по два диагональных стропила или накосники;
  2. Система диагональных стропильных ног поддерживается дополнительными силовыми элементами – шпренгельными опорами и нарожными стропилами. Накосные стропила в четырехскатной крыше длиннее, кроме того, на эти две балки приходится 90% всей нагрузки, приходящейся на вальму или скат, поэтому их усиливают и максимально укрепляют;
  3. Центральный несущий элемент состоит из конькового бруса и системы вертикальных стоек, опирающихся на балки потолочного перекрытия, но чаще стойки опирают на уложенные под стропила затяжки. Зачастую затяжку выкладывают из бруса, опирающегося на нишу в кирпичной стене, чуть выше элементов потолочного перекрытия, но ниже плоскости мауэрлата.

Четырехскатная крыша своими руками, последовательность работ

Самым сложным в постройке стропильной системы четырехскатной крыши является этап вывешивания диагональных стропил. Во-первых, угол наклона диагональных стропил и давление, с которым они опираются на коньковый прогон, должны быть равны параметрам пары накосных балок с другой стороны. Площади скатов и углы наклона в четырехскатной крыше должны быть абсолютно равны.

Во вторых, воображаемая линия, проведенная между точками стыковки или вершинами треугольников, образованными диагональными стропилами с обеих сторон, должны проходить точно по оси бруса конькового прогона, как по горизонтали, так и по вертикали. В том, чтобы правильно выровнять и отрегулировать положение диагональных стропил, состоит главная трудность сборки четырехскатной крыши.

На этапе подготовки сборки четырехскатной крыши выполняют укладку доски или бруса мауэрлата, при этом важно тщательно выровнять плоскость доски по горизонту. На мауэрлат наносят предварительную разметку мест под установку боковых стропил, шпренгельных опор и затяжки. Монтаж четырехскатной крыши значительно упрощается, если в качестве перекрытия используется железобетонная плита.

После выкладывания и крепления затяжки собирают коньковую раму или «скамейку». По сути, это брус конькового прогона, установленный на вертикальные стойки. К стойкам пришивают продольные и поперечные подкосы, обеспечивающие устойчивость рамы до момента сборки стропил вальмовых скатов.

Перед выкладкой диагональных стропил коньковую раму необходимо подпереть парой временных балок, которые крепят к мауэрлату и к крайней стойке «скамейки». Это не позволит коньковой раме опрокинуться под давлением диагональных стропил с другой стороны.

Далее — самое сложное. Сначала определяют реальную длину каждой из накосных балок, для этого в точке опоры на торце конькового бруса забивают гвоздь и шнуром вымеряют длину от гвоздя до точки опоры на мауэрлате. Перед установкой диагоналей каждую из накосных стропил вымеряют и отрезают по своей длине шнура.

Установив накосные элементы на мауэрлат, определяют линию соприкосновения и запила контактной поверхности. Подрезав плоскость опоры накосных балок, их укладывают на торец конькового прогона.

Нижние концы диагональных балок устанавливают в угловое сочленение мауэрлатного бруса с подрезом опорной поверхности балки по приведенной схеме. Иногда форму подреза выполняют по шаблону, но надежнее выполнять разметку линии запила вручную.

В идеале воображаемая вертикальная плоскость, проведенная через любое накосное стропило, должна быть параллельна плоскости накосного бруса, расположенного с противоположной стороны четырехскатной крыши.

Если все сделано правильно, две диагональные стропильные балки четырехскатной крыши станут точно по оси конькового бруса. Чтобы избежать прогиба, достаточно длинных накосников, необходимо установить подкосы и шпренгельные опоры с установкой временного крепежа из саморезов. Аналогично устанавливают стропила с противоположного ската и выравнивают элементы с максимальной точностью. Чтобы увеличить жесткость вальмовых скатов, на краях диагональных балок вырезают и устанавливают по несколько нарожников.

После переходят к укладке рядовых стропильных балок. Крепление на мауэрлате выполняют стандартным соединением болт-гайка или с помощью стальных уголков. В верхней части стропильную доску обычно запиливают по шаблону и укладывают на брус конька.

Обычно после вывешивания рядовок на коньковом прогоне и мауэрлате в верхней части устанавливают дополнительные ригеля, уменьшающие распирающее действие каркаса четырехскатной крыши. После установки всех стропильных балок и выравнивания основных силовых элементов четырехскатного каркаса переходят к капитальному креплению всех стропил на мауэрлате и коньковом прогоне.

На следующем этапе устанавливаются и крепятся подкосы под рядовые стропила, выполняется «забивка» треугольных скатов нарожными балками. Каждый из нарожников вырезают в свою длину по приведенной ниже схеме и устанавливают в шахматном порядке, это позволяет избежать ослабления балки за счет совпадения мест запилов с противоположных сторон.

Все элементы крепят гвоздями, саморезами и болтовым соединением с накладными стальными пластинами и уголками.

Завершающие операции

После сборки основного каркаса четырехскатной крыши на концы стропил набивают кобылки – короткие доски, образующие ряд свеса крыши вдоль стены. По торцам кобылок вымеряют линию среза, подрезают так, чтобы концы находились в одной плоскости, и нашивают карнизную доску. Нижнюю часть кобылок подбивают вагонкой или обычной доской.

После обработки древесины балок антисептическим составом переходят к набивке досок обрешетки. Толщину досок, количество материала и точки забивания гвоздей выбирают, исходя из того, какую кровлю планируют укладывать на данную четырехскатную крышу.

Заключение

Четырехскатная крыша заслуженно считается одной из наиболее удобных и практичных конструкций кровли. Если вы собрались строить четырехскатный вариант своими руками, кроме правильного расчета конструкции, вам потребуется опыт выравнивания и подгонки положения каждой из балок. Поэтому будет правильным получить нужный опыт и навык работы с четырехскатными крышами у более опытных мастеров.

фото, устройство, как сделать четырехскатную кровлю для беседки

Пример вальмовой крыши

Зачастую, выбор крыши определяется формой всего здания, его архитектурным строением или желанием домовладельца. Четырехскатная кровля становится очень популярным архитектурным вариантом в современном загородном или городском домостроительстве.

Как сделать четырехскатную крышу, что такое вальмовая и шатровая крыша, каково их строение, стропильная система и ее монтаж — об этом и о многом другом можно узнать из этой статьи.

Содержание

  • 1 Типы вальмовых (четырехскатных) крыш
  • 2 Варианты проектирования четырехскатных крыш
  • 3 Основные нагрузки, действующие на стропильную систему
  • 4 Стропильная система четырехскатной крыши и ее монтаж
  • 5 Работы по соединению конькового узла и других элементов
  • 6 Особенности устройства шатровой четырехскатной крыш

Типы вальмовых (четырехскатных) крыш

Если рассматривать четырехскатные крыши, то к ним можно отнести любые крыши, у которых есть четыре ската. При этом два из этих скатов должны иметь трапецевидную форму, а оставшиеся два приобретают подобие треугольников.

Можно услышать и о других типах четырехскатных крыш, таких как вальмовые крыши и шатрового типа, а также переходный вариант — полувальмовые. Все эти подвиды, по сути, то же самое, что и четырехскатная крыша, только немного дополненная конструктивно и видоизмененная.

Вальмовая четырехскатная крыша — это вариант кровли с двумя скатами треугольной и двумя трапецевидной формы. Здесь как раз треугольные скаты и носят название вальмов. Если под крышей планируется сделать жилое помещение, то мансардные окна встраиваются в конструкцию скатов крыши.

Полувальмовая кровля — в этом варианте вальмы имеют плоскости ломанного типа, но в тоже время состоят также из трапеций и того же треугольника, только верхнего.

Шатровая крыша обычно состоит из четырех треугольных плоскостей, сходящихся в одной точке в верхней части крыши, таким образом напоминая пирамиду с четырьмя ребрами. В основе такой крыши лежит квадрат. Фронтоны на этом типе крыши также не предусмотрены.

Варианты проектирования четырехскатных крыш

Первым этапом перед возведением крыши является составление общего проекта, где должны быть продуманы все основные моменты будущей постройки. Рассчитываются все основные нагрузки, которые могут быть возложены на систему стропил. Сюда включается следующее:

  • предполагаемый вес кровельного материала;
  • определение веса всего кровельного «пирога», который включает в себя такие элементы, как слой утеплителя, гидроизоляционные материалы, а также необходимый слой гидроизоляции;
  • расчет предполагаемой снеговой нагрузки на кровлю здания;
  • учитывается и количество осадков в летний период;
  • увеличение нагрузки от порывов ветра;
  • а также учет веса всего оборудования, которое  предполагается задействовать при монтаже крыши.

Необходимо также определить, какими должны быть уклоны на скатах кровли. Просчитав все необходимые параметры, можно начинать расчет сечения, а также общую длину всей стропильной системы и отдельных ее элементов. В зависимости от предполагаемого угла скатов нужно подбирать и подходящий кровельный материал.

Если крыша предполагается практически плоская, т.е. градус наклона небольшой (от 6 до 15), тогда лучше использовать кровельные материалы рулонного типа. Если же угол наклона очень крутой (от 35 градусов и выше), тогда лучше использовать металлочерепицу, листы профнастила или асбестоцементные листы.

Стропильная система четырехскатной крыши

В проект должны быть включены все этапы и чертежи, как постройки всей стропильной системы, так и всех узлов соединения, а также и расположение обрешетки. Помимо этого в проекте должны быть учтены и другие особенности, характерные для этого вида крыши, такие как устройство кровельного пирога и остальных элементов крыши.

Если проект будет достаточно подробным, то можно будет довольно легко выяснить, сколько нужно строительных материалов для крыши, включая стропильную систему, а также всю систему кровельного пирога.

Если нет возможности сделать такой подробный проект, тогда его можно заказать в любой фирме, которая занимается строительством. Там с легкостью рассчитают все нагрузки, которые будут отражены в требованиях заказчика.

Основные нагрузки, действующие на стропильную систему

Если составляется проект для вальмовой крыши, то нужно производить учет всех нагрузок, которые могут воздействовать на кровлю. Условно их можно разделить, на временные нагрузки и те, которые действуют постоянно.

Временные нагрузки — это нагрузки, связанные с погодными условиями эксплуатации кровли, такие как снег, дождь и так далее.

Постоянные нагрузки — это собственно сама кровля крыши и ее составляющие, такие как кровельный материал, система креплений, ну и, конечно же, сама стропильная система.

Если уклон крыши составляет меньше, чем 60 градусов, тогда расчет снеговой нагрузки, которая характерна для средней полосы России, нужно согласовывать со СНиП (это 180 килограмм на 1 квадратный метр). Но, конечно же, она может в разное время зимнего периода значительно меняться и доходить до 400 килограммов на метр.

Уклон крыш также может быть различным. Если он планируется меньшим, чем 30 градусов, то в этом случае считается, что расчет ветровой нагрузки вовсе не нужен, так как ветер ни оказывает никакого существенного влияния на такую крышу.

Стропильная система четырехскатной крыши и ее монтаж

Вальмовая крыша включает в себя не только стропила, она также имеет брус, на который опирается вся стропильная система. А сам брус, который укладывается на стены,  называется мауэрлатом. Располагают его строго горизонтально, так как в противном случае это может привести к нарушению в геометрии всей крыши.

По мауэрлату проходят также потолочные балки. При возведении деревянных домов стропила закрепляются к венцу верхнего сруба.

При установке стропильной системы нужно обратить особенное внимание на правильную установку, накосных стропил, так как, это очень важная часть в строении всей крыши.

Накосные стропила — это коньковый брус с некоторым раздвоением на концах и разными ногами, упирающимися в углы стен и сходящиеся под углом.

Пример крепления накосных стропил

Накосные стропила (диагональные)  должны крепиться к мауэрлату дополнительно при помощи так называемых нарожников, т.е. укороченных стропильных ног, главной задачей которых является поддержка накосных стропил.

Если площадь крыши очень большая, то в этом случае могут быть установлены шпренгельные фермы, они могут дополнительно снизить нагрузку с накосных стропил. Но шпренгельные фермы также требуют дополнительных расходов строительных материалов для сооружения затяжек, на которые они будут опираться.

Кроме этого в конструкции вальмовой крыши могут быть установлены подкосы, дополнительные стойки, затяжки. Все это нужно для того, чтобы еще больше укрепить каркас для распределения равномерной нагрузки на всю крышу.

Что касается диагональных стропил, то они закрепляются вверху к коньковому прогону, а он в свою очередь должен опираться на балку перекрытия, установленную продольно.

Концы накосных стропил, которые находятся внизу, должны быть закреплены на мауэрлате при помощи врезок, а также укреплены дополнительными крепежными узлами.

Если все диагональные стропила уже будут выставлены, тогда можно начинать установку других стропил. Шаг, с которым должны быть установлены стропила, должен быть уже рассчитан на стадии проектирования.

Накосные стропила могут быть стянуты, при необходимости, междудруг другом у верхней части крыши дополнительной стяжкой — ригелем. Обычно ригель располагают на расстоянии в один метр от самого верха конька. Он часто бывает необходим для того, чтобы кровля лучше могла переносить нагрузки, связанные с ветром.

Обязательно нужно как можно более внимательно отнестись к местам соединения мауэрлата и ног стропил. Так как, безусловно, это основные точки, именно они во всей конструкции ответственны за ее прочность.

После окончательной установки всей стропильной системы сооружают обрешетку, а также дополняют другими необходимыми слоями, в том числе и для утепления кровли.

Работы по соединению конькового узла и других элементов

Коньковый узел (место, где соединяется коньковый прогон с другими накосными стропилами) может быть выполнен различными способами. Это зависит от того, сколько используется промежуточных опор, а также стоит учесть и конструктивные особенности наслонных основных стропил, предназначенных для поддержки четырехскатной крыши всего дома.

Если стропила на всех основных скатах упираются только в коньковый прогон, то диагональные стропила должны упираться в консоли конькового прогона. При всем этом консоли должны немного выходить за подстропильную раму (на расстояние в 100 миллиметров). Если выпуск оказался слишком большим, то лишнее потом спиливают.

Монтирование шпренгеля

Если же в конструктивных элементах основных скатов используются только боковые прогоны, а все стропила сделаны из простой доски, тогда необходимо для усиления кровли установить шпренгель, у которого должна быть стойка. Именно на нее впоследствии будут опираться стропила, идущие по диагонали.

То место, где соединяются стропила и консоли, а также шпренгель, стесывается под горизонтальным углом, а затем прибивается гвоздями. При этом дополнительно могут быть использованы хомуты из металла или скрутки из проволоки.

Три способа крепления нарожников к диагональной ноге стропил:

  • С помощью самого обычного запила (в плоскости диагональных стропил) и нескольких прочных гвоздей
  • С применением гнездовых соединений, которые выбираются на диагональных стропилах под самые верхние концы закрепляемых нарожников
  • Крепление черепных брусков (50 х 50 мм) по длине всех диагональных стропил и нарожников, которые упираются в них с двух сторон. При этом дополнительно укрепляются и накосные стропила. Если шаг нарожников не совпадает с шагом рядовых стропил, тогда его немного сдвигают.

Накосные стропила, нижней своей частью, могут упираться в мауэрлат, но он должен быть уложен под тем же углом, под которым уложены и стены. Таким образом, конструкция может иметь как распорную составляющую, так и быть совершенно безраспорной. При возникновении такой необходимости верхний пласт стропил, идущих по диагонали, аккуратно стесывают под нужными углами.

Особенности устройства шатровой четырехскатной крышШатровая крыша

Особенностью шатровой крыши является то, что у нее есть коньковый узел, а конька, как составного элемента крыши, она не имеет. Коньковый узел представляет собой место, где соединяются все четыре ската. Четырехскатная крыша для беседки очень часто имеет шатровый тип кровли. Стропильная система такой крыши для жилого дома образована системой накосных стропил и нарожниками.


Если в ранее разрабатываемом проекте учитывалась возможность установки центральной стойки, тогда проектирование и монтаж крыши можно осуществлять по принципу наслонных стропил. Если же в проекте этого задумано не было, то можно сооружать крышу при помощи системы висячих стропил.

Перед тем, как начинать монтаж такой крыши, необходимо проверить, все ли хорошо с правильностью размеров стен. Например, если стены вдруг окажутся разной высоты, то в таком случае сделать крышу шатрового типа будет попросту невозможно.

Чтобы понять, все ли в порядке со стенами, необходимо измерить их диагонали. В случае если они не равны, необходимо будет прибегать к некоторым хитростям, чтобы  «выровнять» стены.

В этом случае при укладке мауэрлата нужно постараться уложить его так, чтобы углы со стенами казались прямыми. Конечно, для этого потребуется изрядно потрудиться, но без выпрямления стен невозможно будет добиться сведения всех элементов крыши в одну точку. А это очень важно, ведь если «завалить» хотя бы один скат, то нагрузка будет распределяться неравномерно, что может привести к будущему обрушению крыши.

Установка стропильной системы, начинается с того момента, когда с разных сторон, парами устанавливают накосные стропила. Диагональные стропила всей конструкции такого типа обязательно должны держать упор на мауэрлате, при этом должны быть использованы шпренгели.

На самом последнем шаге закрепляются нарожники. Крепление нарожников из досок выполняется прямо к накосным стропилам с использованием брусков.

В данной статье были рассмотрены разные типы четырехскатных крыш. Все они имеют примерно одинаковые принципы постройки. Но в отдельных случаях, как, например, при возведении шатровой крыши имеется ряд особенностей, которые присущи исключительно этому типу кровли. Чтобы увидеть, как выглядят четырехскатные крыши, нужно всего лишь в строке поиска ввести запрос: «четырехскатная крыша фото».

Но нужно помнить, что вальмовые или четырехскатные крыши, это довольно сложный тип крыши в плане монтажа и отделки, поэтому лучше всего для проектирования и строительства этого вида крыш воспользоваться помощью профессионалов, которые всегда помогут и сделают ваш дом более надежным, комфортным и приносящим покой вам и вашим близким!

Типы крыш частных построек и их формы

Крыша дома – важнейший элемент в строительстве дома. Тип кровли определяет и внешний вид здания, и удобство постройки. Стены образуют уютный дом в том случае, когда над ними стоит надежная крыша. Не зря выражение «крыша над головой» означает комфортное и уютное место. Качество кровли обеспечивает долговечность постройки, защиту от воздействий окружающей среды. Это и украшение, и защита. При этом виды кровли разнообразны. Выбор будет зависеть от ваших потребностей и индивидуальных предпочтений. А если вы строите дом по собственному проекту, уделить внимание выбору крыши следует особенно. В данной статье мы расскажем о видах кровли и поможем выбрать подходящий.

Плоская кровля

Плоский тип крыши идеален для домов, расположенных в регионах с ветреными и малоснежными зимами. В этом случае ветер сдувает снег с плоской крыши. Плоская кровля не боится урагана, поскольку сильные потоки воздуха на ней не задерживаются. Она также подойдет для регионов, где выпадает минимум осадков. В то же время на крыше можно организовать пространство на свое усмотрение: например, разбить террасу или теплицу.





Для плоской крыши необходима меньшая площадь, поэтому этот вариант достаточно экономичен. Дом будет готов к эксплуатации быстрее. Монтаж плоской крыши удобен, что делает строительство наиболее комфортным. Сводятся к минимуму падения. Ремонтировать плоскую крышу также удобнее, поскольку старое покрытие не требует демонтажа. Новый слой кладется на старый, а вы избегаете лишних затрат времени и денег. С плоской кровлей легко можно монтировать прозрачные элементы, которые станут источниками солнечного света в доме. В целом постройка с плоской крышей смотрится оригинально и стильно.

Однако данный тип кровли выбирают не столь часто. Многих смущают недостатки плоской крыши, поскольку на ней задерживаются снег и влага. Скопление осадков приводит к тому, что крыша начинает протекать. Поэтому неизбежны периодические удаления снеговых скоплений при помощи лопаты, а также забота о гидроизоляции.

Вместе с экономией материалов на крышу увеличиваются затраты на возведение сложных, склонных к засорению водостоков. Если вы выбираете данный тип кровли, приготовьтесь заботиться о состоянии утеплителя: он не должен намокать. Монтировать плоскую крышу следует осторожно. Необходимо выбрать для этой цели профессионалов, разбирающихся во всех тонкостях. В противном случае во время эксплуатации неизбежны проблемы. Дома с плоской крышей популярны за рубежом. При внимательном подходе данный тип кровли станет отличным вариантом для вашей постройки. Особенно плоская крыша хорошо подходит для малогабаритных построек. Гаражи, сараи, склады часто делают именно с плоской крышей.

Скатные крыши

Особой популярностью продолжают пользоваться скатные крыши, строящиеся под наклоном. Это позволяет обеспечить хороший сток влаги, поэтому снег на крыше задерживаться не будет. Скатные крыши бывают двух типов: односкатные и двускатные.

Односкатная крыша

Односкатная крыша проста по своей форме, что делает ее надежной и долговечной. У данного типа кровли нет примыканий и коньков, поэтому внутрь не проникнет влага. Однако необходимо обеспечить гидроизоляцию самой поверхности. Монтаж крыши отличается удобством, поскольку не нужно резать и подгонять материал для кровли. Он просто кладется ровными рядами. Ошибки в монтаже сводятся к минимуму.





При выпадении снега односкатная крыша равномерно распределяет давление, что позволяет исключить снеговые скопления. Такой тип кровли очень долговечен и экономичен. Но есть и недостаток: в случае урагана крыша может сломаться, поскольку ветер будет направлен в верхний козырек.

Двускатная кровля

Двускатная кровля – наиболее распространенный вариант среди застройщиков. Данный тип крыши стал популярен благодаря своей надежности. Ее скаты закреплены на мауэрлат, который соединен со стеной. Опорой служит коньковая балка, закрепленная в середине здания.

Виды, типы и формы двускатной кровли разнообразны, однако крыша все же проста в монтаже. Строительство будет ненамного сложнее, чем в случае с односкатной крышей. Остается лишь правильно рассчитать нагрузку на стены, выступающие опорами для скатов. Если это сделать неверно, конструкцию может перекосить.

Вы без труда спроектируете и построите двускатную крышу. Она станет универсальным решением для любого региона, с любыми климатическими условиями.





Из недостатков крыши – ее однотипность. Дома с двускатной крышей похожи между собой, поэтому такой вариант не подойдет любителям оригинальностей. Также среди минусов – меньшие по площади чердаки и мансарды, а также более низкие потолки в сравнении с четырехскатными и вальмовыми крышами.

Четырехскатные крыши

Не так часто, но все же встречаются четырехскатные крыши, которые не совсем типичны для нашей архитектуры. Их отличает сложная конструкция, предполагающая наличие разнообразных элементов. Возведение данного типа кровли потребует особых навыков. Однако дома с вальмовыми крышами все же набирают популярность за счет весомых преимуществ.



Прежде всего, такие постройки имеют повышенную сопротивляемость порывам ветра. Сложный тип кровли равномерно распределит нагрузку по скатам, благодаря чему ветер «обойдет» поверхность крыши, а срок ее службы продлится. В процессе монтажа четырехскатной крыши важно учесть угол наклона ската и климат региона. Стыковки всех скатов должны быть выполнены идеально: это позволит обеспечить максимальную герметичность кровли.

Дома с данным типом крыши отличаются своей эстетикой, поскольку выглядят абсолютно симметрично и органично. Из недостатков конструкции – цена: монтаж выйдет примерно на 30% дороже двускатной крыши при равных площадях покрытия. Из-за сложной конструкции на кровлю уйдет больше материала.

Вальмовая четырехскатная крыша

В переводе с немецкого «walm» означает скошенную крышу. Конструкция представляет собой четыре ската, соединенных между собой в продолговатом коньке, являющимся частью стропильной системы. Два фронтальных ската – это треугольники, являющиеся вальмами. Опора вальмовой четырехскатной крыши включает горизонтальные лежни, стропильные ноги и коньковой прогон.





Среди преимуществ данного типа крыши:

  • хорошая теплоизоляция, равномерно распределяющаяся по поверхности;
  • надежная защита от снега и дождя;
  • экономичный расход кровельных материалов.

Шатровая четырехскатная крыша

Одним из самых древних типов кровли считается шатровая четырехскатная крыша. В древности такую крышу имели жилища первобытных людей, что позволяет судить о надежности конструкции: кровля проверена тысячами лет. Крыша в виде шатра может быть сооружена из четырех и более скатов. При этом наиболее распространенным типом считается четырехскатная крыша. Все ее скаты соединены в одной точке.





Среди преимуществ шатровой крыши:

  • высокая сопротивляемость ветру;
  • эстетичный внешний вид.

Строение подразумевает квадратную основу, на которую закрепляются накосные стропила и нарожники. Они сходятся в коньковом узле на вершине здания.

Из недостатков шатровой крыши – невозможность сооружения просторной мансарды. Здесь скорее подойдет вальмовая крыша.

Следует отметить, что все типы четырехскатной крыши стойки к ветровым нагрузкам, подойдут для сооружения систем коммуникации, а также потребуют равное количество строительного материала. Поэтому, если стоит выбор между вальмовой и шатровой крышей, решающим фактором станет необходимость мансарды. Все остальное – дело вкуса и личных предпочтений.

виды с описанием и особенностями устройства и фото проектов

Дома, как и люди, имеют свою душу и лицо, на котором отражается их внутренний уклад. И больше всего это сказывается на крышах. Они первыми бросаются в глаза, поэтому являются визитной карточкой дома и его хозяев. Если крыша ухоженная и нарядная, сделанная с любовью — значит, в доме царит покой и благоденствие, а его обитатели живут в комфорте и уюте. Крыши для небольших домов, благодаря новомодным тенденциям и современным технологиям, стали настоящими шедеврами дизайнерского искусства.

Содержание

  • 1 Особенности одноэтажных построек

    • 1.1 Видео: проекты небольших частных домов

  • 2 Варианты крыш одноэтажных домов и их устройство

    • 2.1 Односкатные крыши

      • 2.1.1 Видео: односкатная крыша своими руками

      • 2. 1.2 Видео: необычные крыши частных домов — идеи для строительства

    • 2.2 Двускатные крыши

      • 2.2.1 Фотогалерея: дома с двускатными крышами — сказка наяву

      • 2.2.2 Видео: оригинальный дизайн дома с помощью крыши

    • 2.3 Четырёхскатные крыши

      • 2.3.1 Видео: готовая четырёхскатная крыша — обзор

    • 2.4 Крыши шале

      • 2.4.1 Видео: дома и крыши в стиле шале

    • 2.5 Вальмовая крыша

      • 2.5.1 Видео: вальмовая крыша из металлочерепицы

    • 2.6 Многощипцовые крыши

      • 2.6.1 Видео: крыши домов

    • 2.7 Видео: устройство крыши дома — что нужно знать

Особенности одноэтажных построек

Прежде чем говорить о крышах одноэтажных домов и их устройстве, выясним суть и особенность невысоких построек. В последние годы строительство малоэтажных коттеджей становится самым популярным вариантом частного домостроения, благодаря многим преимуществам:

  1. Строительство подобных домов проходит в более сжатые сроки.
  2. Для одноэтажных построек закладывают облегчённые фундаменты, а это означает удешевление строительства в части земляных работ.
  3. В проектировании таких строений используют в основном простые конструктивные решения.

    Одноэтажные постройки в последнее время становятся всё более востребованными

  4. Отсутствие второго этажа — дополнительное удобство для пожилых людей и безопасность для малышей.
  5. Одноэтажные дома — идеальная организация пространства, где в пределах одной плоскости (40–200 м²) размещают все нужные помещения. Компактно и ничего лишнего.

Видео: проекты небольших частных домов

Варианты крыш одноэтажных домов и их устройство

Исходя из особенностей малоэтажных домов, соответственно подбирают и крыши к ним. Они должны быть лёгкие, чтобы не утяжелять неглубокий фундамент. Незамысловатые по форме — сложные ломаные конструкции не впишутся в архитектурный облик невысокого дома, если только это не крыша с мансардой.

Под одной крышей расположены одноэтажный дом с мансардой и два гаража

Но в то же время крыши должны быть красивыми, стильными, прочными и, главное, отлично выполнять возложенные на них функции:

  • оберегать дом от непогоды;
  • выдерживать снеговые и ветровые нагрузки;
  • противостоять резким температурным перепадам, солнечной радиации, химическим воздействиям и горению.

По структуре крыши одноэтажных строений не отличаются от устройства кровель высотных частных домов. Они также состоят из двух блоков:

  • несущей части — стропильная система;
  • ограждающей конструкции — кровельное покрытие.

Эти составные звенья крыши зависимы друг от друга. Если стропильная система установлена с нарушениями, то вряд ли удастся уложить укрывной материал правильно. А это чревато большими проблемами, вплоть до выхода из строя несущей конструкции. И наоборот — при плохом монтаже кровельного настила, использовании некачественных материалов неминуемы как минимум протечки кровли. Что повлечёт за собой сырость в подкровельном пространстве, гниение стропил, появление плесени, грибка и т. д. То есть ремонт неизбежен и выльется он в немалую сумму.

Подробнее о красивом дизайне крыш и выборе привлекательного кровельного материала, читайте в нашей статье — Когда мечты сбываются: красивые крыши частных домов.

Для одноэтажных строений предпочтительней обычные двускатные крыши — самые надёжные в силу своей конструкции, поскольку имеют лишь две плоскости и один стык. Однако многих застройщиков не устраивает простота форм. Хочется чего-то особенного, оригинального даже для небольшого домика. И здесь им на помощь пришли архитекторы. Они привнесли в структуру крыш для одноэтажных домов стильные элементы, сделав их достойными восхищения.

Мощные стропильные ноги вынесены далеко за пределы стены и упираются в монолитное ограждение, скат одновременно служит навесом для большой террасы

Основа любой крыши — стропильная система. Она индивидуальна для каждой формы и имеет свои конструктивные признаки. Выбрать подходящий каркас крыши будет намного проще, если заранее иметь представление о том, какие виды несущих кровельных систем используются при постройке одноэтажных домов. Особенно, когда планируют возводить крышу своими силами.

Односкатные крыши

Крыши с одним скатом — простые и экономные конструкции. Они привлекают лёгкостью и скоростью сооружения, а также минимальным расходом строительных материалов. Если раньше такие крыши были уделом хозяйственных построек, гаражей, веранд, то сегодня их нередко можно увидеть над жилыми домами любителей модерна, минимализма и хай-тек.

Односкатная кровля способна придать выразительную динамику архитектуре домов в стиле хай-тек

Несмотря на простоту верхней конструкции зданий, вариантов устройства подобных крыш намного больше, чем кажется. Это может быть классическая стропильная система — стропильные ноги опираются на две противоположные стены здания разные по высоте через мауэрлат. Опорой бывает и бетонный армированный пояс, устроенный заранее при возведении стен или верхние ряды бревенчатых (деревянных) коробок.

Стропильная система для односкатной крыши имеет несколько вариантов устройства

Интересна система, базирующаяся одной стороной на стену, а другой на опору в виде балок. Верхние части стропил крепятся на несущую стену либо через стальные кронштейны к самой стене, а нижние — на обвязку балок. Именно так поступают, когда сооружают навесы или пристройки. Крыши могут перекрывать пристройку вместе с основным зданием, а могут выглядеть как отдельные кровли.

При сооружении односкатных крыш пристроек и навесов верхние части стропил крепятся к стене

Как разновидность этого варианта — обе стороны стропильных ног опираются на обвязку балок.

В другом варианте сооружения стропильной системы обе стороны стропильных ног опираются на обвязку установленных балок

При стенах одинаковой высоты для строительства односкатной крыши делают наращивание одной стены. Но быстрее и надёжнее будет использование в таком случае строительных ферм из древесины или металла заводского производства либо сделанных самостоятельно.

Применение строительных ферм намного упрощает возведение односкатной кровли

Нужно отметить ещё один вид стропильной системы, которую используют для того, чтобы перенести нагрузку со стен на перекрытия. В этом случае устанавливаются опорные стойки, которые подпирают стропила и подстропильные ноги.

Для уменьшения несущей нагрузки на стены дома используются опорные стойки

И последнее веяние архитектурной моды для односкатных крыш малоэтажных домов — стропильная система упирается прямо в землю — яркий и смелый дизайн. Такая крыша уж точно не останется без внимания.

Броским элементом дизайна одноэтажного дома стала динамичная односкатная крыша, которая упирается стропильной системой в землю

Видео: односкатная крыша своими руками

Если говорить про необычные односкатные крыши, то встречаются:

  • волнообразные формы кровли;

    Крыша одноэтажного коттеджа имеет нетривиальную форму набегающей на берег волны — это подчёркивает ультрасовременную стилистику дизайна

  • дуговидные;

    Красивый небольшой дом с дугообразной деревянной крышей и эффектно изогнутыми балками — пример того, что можно делать с деревом в качестве строительного материала — никаких ограничений для фантазии

  • пилообразные конструкции — для тех, кто ищет способ наполнить свой дом теплом и светом, а также визуально увеличить внутреннее пространство;

    Пилообразная односкатная крыша — отличный вариант наполнить дом естественным светом и визуально расширить его внутреннее пространство

  • зелёные односкатные крыши, особенно актуальные для построек вблизи автомагистралей или больших промышленных предприятий, поскольку они не только смотрятся живописно, но очищают воздух и поглощают шум;

    Зелёная односкатная крыша даст дополнительный заряд бодрости, прибавит жизненных сил, повысит стрессоустойчивость и улучшит работу сердца

  • кровли-лестницы для одноэтажных длинных построек;

    Дом в Великобритании гармонично вписался в окружение, благодаря естественности форм и плавным тональным переходам цветовой гаммы

  • крыши-навесы — очень практичные — кривизна ската может быть изогнута с учётом климатических условий конкретной местности;

    Кривизна односкатной кровли-навеса легко адаптируется к погодными условиям любого региона и архитектурному стилю дома

  • преломляющие кровли, переходящие в фасад.

    Односкатная кровля преломляющаяся и переходящая на фасад — стильный тренд, пришедший из Европы

Конечно же, пока что многие из них выглядят как экзотика из-за непривычной ультрасовременной формы. Но пройдёт время, появятся новые односкатные конструкции, более необычные, а нынешние уже вовсю будут украшать частные дома.

Видео: необычные крыши частных домов — идеи для строительства

Двускатные крыши

Несмотря на массу вариантов, двускатные крыши для невысоких домов остаются самыми востребованными, поскольку:

К тому же двускатные стропильные системы довольно разнообразны, благодаря чему формы двускатных кровель порой получаются просто фантастическими.

Удивительные и дивные по форме кровли получаются благодаря необычным вариантам устройства стропильной системы

Фотогалерея: дома с двускатными крышами — сказка наяву
Двускатную вальмовую крышу одноэтажного коттеджа украшают различные стильные элементы
Современное исполнение позволило создать очаровательный тюдоровский одноэтажный дом с двускатной крышей
Соломенной крыше можно придать любой, даже самый замысловатый и фантастический вид
Японцы часто создают оригинальные, остроумные, порой причудливые формы домов и крыш, которые очаровывают простотой и затейливостью
Отличительная особенность английских домов с мансардой — большой уклон скатов кровли и несколько асимметрично расположенных фронтонов

Нюансы одноэтажных домов с двускатной крышей:

Видео: оригинальный дизайн дома с помощью крыши

https://youtube. com/watch?v=XH5ANc7yazk

Четырёхскатные крыши

Крыши с четырьмя скатами отличаются повышенной надёжностью. Они устойчивые и отлично противостоят ветрам.

Одноэтажный дом с четырёхскатной крышей и большой открытой верандой отличается устойчивостью и оригинальным внешним видом

Выполняются четырёхскатные крыши в виде:

Шатровые четырёхскатные крыши экономичны в расходе стеновых материалов за счёт отсутствия щипцов (фронтонов). Однако имеют сложную несущую систему и проблемы с подгонкой кровельных настилов. Наиболее удачно смотрятся вальмовые крыши, особенно на одноэтажных домах, больших по площади. Такие конструкции придают строениям солидность. К тому же вальмовые крыши выгоднее шатровых по использованию кровельных материалов. Их единственный недостаток, как и полувальмовых конструкций — сложность кровельных работ.

Стропильная систем четырёхскатной кровли сложнее, чем двускатной

При выборе четырёхскатной версии нужно обращать внимание на такой фактор, как покатость кровли. Угол наклона скатов позволяет свободно отводить с крыши осадки, поэтому является значимым критерием эстетичного вида крыши, её безопасности и прочности. Его допустимое значение от 15 до 65° и зависит:

  1. От климата конкретной местности. Если дом расположен в регионе с обильными осадками и снегами, то целесообразно делать уклон крыши от 45°. Меньшая крутизна кровли годится для домов, расположенных в сухих районах. А пологая крыша с углом наклона скатов до 30° подойдёт для районов с частыми порывистыми ветрами.
  2. От укрывного материала. Для рулонных покрытий угол наклона предусмотрен в диапазоне 5–25°, штучных — не менее 15°, а габаритные кровельные материалы типа металлочерепицы и шифера укладывают на кровли с покатостью 25° и больше.
  3. От наличия мансардного помещения. Здесь особенно точно надо рассчитать угол наклона, чтобы не занизить полезную площадь и, наоборот, не завысить её и получить неиспользованное пространство под коньком. Оптимальный угол наклона 38–45°. При крутизне скатов меньше 30° лучше сделать чердачное помещение.

Увеличение угла наклона кровли — это значит увеличение длины стропил и площади стропильной системы. То есть больший расход материалов и дороже строительство.

Видео: готовая четырёхскатная крыша — обзор

Крыши шале

Отличительные свойства конструкций шале — высокая надёжность, использование исключительно природных материалов и большие размеры.

Крыши шале отличаются большими свесами

Сразу нужно понимать, что такая крыша не может быть дешёвой. Это широкая двускатная конструкция, чаще всего деревянная, с большими свесами, мощными стропилами и кровельными балками, выпущенными за поверхность стен на 1,5–3 м. К тому же мягко покатая, с широким углом раскрытия и небольшим расстоянием до земли. В силу чего водосток под такую кровлю не монтируется. Благодаря подобному строению она отлично показала себя в самых экстремальных условиях.

Привлекают внимание массивные деревянные балки подпирающие крышу — смотрится конструкция необычно и заманчиво

Преимущества крыши шале:

Хотя крыша шале выглядит внушительно и тяжеловесно, она не создаёт особо сильное давление на фундамент.

Поэтому такая конструкция хорошо подходит к малоэтажным домам с малозаглубленным основанием и её несложно сделать собственными силами. Нужно лишь обязательно соблюдать традиционную величину откосов. Самый простой способ обустройства шале:

  1. Крепят к концам балок обвязку, которая будет удерживать нижний ряд кровельного покрытия.

    Стропила вынесены далеко за пределы стены — в этом и состоит особенность крыш в стиле шале

  2. На боковые стены устанавливают консоли. Они выполняют опорную функцию и к тому же декоративную.

    Для крыш в стиле шале устанавливают по периметру боковых стен мощные консоли для опоры стропил

Архитектурная особенность дома в стиле шале — сильно нависающая над стенами крыша, что придаёт облику дома необычайную красоту.

Стиль шале — это бренд прошедший сквозь время и завоевавший сердца многих сегодняшних домовладельцев

Видео: дома и крыши в стиле шале

Вальмовая крыша

Ключевые признаки вальмовых крыш — наличие слуховых и мансардных окон. Они обеспечивают естественную вентиляцию подкровельного пространства и высокий уровень освещённости. Однако нужно понимать, что при равных размерах дома площадь вальмовой конструкции будет больше площади двускатной крыши — строительство обойдётся дороже, зато результат намного эффектней двускатной версии.

Если сравнивать разновидности крыш одноэтажных домов, то постройки с вальмовой крышей в числе первых — даже небольшие по площади дома под вальмовой кровлей смотрится куда дороже и эффектнее двухскатного варианта

Самые распространённые варианты вальмовых крыш:

  • полувальмовая (голландская) конструкция — строится по принципу ломаной мансардной с той лишь разницей, что у нижней полувальмовой крыши 4 ската;

    «Голландка» очень близка к стандартной двухскатной конструкции, но с маленькими, в треть от классического размера, вальмами

  • шатровая асимметричная или с пристроенным эркером;

    Очень живописно выглядят различные «теремки», стилизованные под сказочные дома

  • датский проект вальмовой кровли;

    В отличие от голландского типа, в такой системе вальма строится в нижней части конструкции, оголяя часть пространства, прилегающего к коньку

  • комбинированная версия с двускатной и ломаной.

    В одноэтажных домах вальмовая кровля нередко сочетается с двухскатной и ломаной — это позволяет отказаться от неинтересной вытянутой конструкции дома в пользу нескольких построек, как бы примыкающих друг к другу и образующих одно законченное здание

Вальмовая кровля состоит из:

  • четырёх скатов, соединённых коньком, из которых 2 треугольных называются вальмой;
  • рёбер — мест соединения вальм с трапециевидными скатами;
  • конькового хребта — пересечения всех скатов по горизонтали;
  • слуховых (мансардных) окон, расположенных на скатах, поскольку такая конструкция не имеет фронтонов;
  • водосточной системы.

Вальмовая крыша может иметь висячие или наслонные стропила

Плюсы вальмовой кровли:

  • имеет жёсткую конструкцию, оттого маловероятна её деформация;
  • хорошо противостоит порывистым ветрам;
  • большие карнизные свесы защищают фундамент и стены от залития и часто используются как навесы над террасами;
  • визуально делает фасад мансардного дома более низким.

Недостатки вальмовой конструкции:

  • сложность и дороговизна;
  • уменьшение чердачного пространства, что особенно неудобно при желании обустроить мансарду;
  • слуховые и мансардные окна, с одной стороны, дают дополнительное освещение, а с другой — при недостаточной герметичности способны пропускать влагу.

Вальмовая крыша для одноэтажных домов стала своего рода стандартом, особенно в степных, лесостепных зонах и холмистых районах с изобилием сильных ветров.

Иногда конструкцию с эркером намеренно увеличивают до второго этажа, но не разрывают кровлю пристройки с вальмовой крышей дома

Такой вариант кровли обойдётся недёшево, но и прослужит десятки лет, отлично защищая дом от природных негативов.

Видео: вальмовая крыша из металлочерепицы

Многощипцовые крыши

В последние годы всё чаще встречаются многощипцовые конструкции, венчающие одноэтажные постройки. Отличие таких кровель в сложности их возведения, что влечёт приличные финансовые затраты, но дома с многощипцовыми крышами смотрятся грациозно и эксцентрично.

Среди разнообразия крыш многощипцовая считанется самой сложной и дорогой конструкцией, но это не останавливает тех, кто хочет украсить свой дом грациозной импозантной кровлей

Для многощипцового варианта подходят любые конфигурации и размеры зданий, однако, проще сооружать такие кровли на прямоугольных и квадратных строениях.

Видео: крыши домов

Многощипцовые кровли делают не только с целью защитить строение от непогоды, но и ради их красоты, оригинального броского дизайна. Нередко такие конструкции используют в составе комбинированных сложных крыш, например, устанавливают на мансардах, чтобы получить дополнительное освещение.

Такая крыша требует больших затрат и усилий, но очень украсит частный дом, сделает его потрясающе привлекательным внешне

Многощипцовые крыши бывают двускатные или многоскатные с различными уклонами. Последние создают крестовидную форму на поверхности дома.

Преимущества многощипцовых крыш:

  • прочность, надёжность и большой срок службы;
  • объёмность и красота за счёт увеличенных дизайнерских потенциалов;
  • добавочная жилая площадь, хорошо освещённая и проветриваемая.

К недостаткам относятся:

Перед созданием многощипцовой кровли следует изначально просчитать собственные финансовые возможности, поскольку такая конструкция самая дорогостоящая.

Видео: устройство крыши дома — что нужно знать

Невозможно предугадать заранее, какой тип крыши подойдёт к конкретному дому, как не существует и универсального проекта. Застройщики выдвигают собственные требования, желания и предпочтения. Можно лишь сказать, что, проектируя крышу самостоятельно, просмотрите все варианты. Учтите нюансы, чтобы соразмерно своим возможностям выбрать добротную, эстетичную и стильную кровлю.

  • Автор: Валентина Трубич
  • Распечатать

Не идеальная, зато настоящая )))

Оцените статью:

(3 голоса, среднее: 3.3 из 5)

Поделитесь с друзьями!

Как сделать 4-х скатную крышу: устройство, узлы, чертежи

Классическая четырехскатная даже сегодня остается все еще малопривычной для российских широт и напоминает о заморском укладе. Вот почему ее строят чаще всего ради того, чтобы придать архитектуре жилого дома особый эффект в плане стиля и восприятия, выгодно отличить его от однообразных привычных построек.

Кроме того, четырехскатная крыша – своими руками построенная по всем правилам – на практике имеет большое количество преимуществ, особенно для суровых российских широт. Разберемся подробнее?

Содержание

  • 1 Виды четырехскатных крыш
  • 2 Разновидности: вальмовая и шатровая конструкции
  • 3 Голландская крыша: классика четырех скатов
  • 4 Полувальмовая голландская крыша: особая устойчивость
  • 5 Полувальмовая датская крыша: европейские традиции
  • 6 Шатровая крыша: идеальные пропорции
  • 7 Устройство стропильной системы крыши с четырьмя скатами
  • 8 Этап І. Планирование и проектирование
  • 9 Этап ІІ. Заготовка конструктивных элементов
  • 10 Этап ІІІ. Установка чердачного перекрытия
  • 11 Этап ІV. Монтаж конькового прогона
  • 12 Этап V. Установка стандартных и диагональных стропил
  • 13 Строительство вальмовой стропильной системы
  • 14 Устройство 4 скатной шатровой крыши на примере беседки
  • 15 Полезные видео-инструкции
  • 16 Видео-инструкция

Виды четырехскатных крыш

Четырехскатная крыша имеет скаты, которые выполняются в виде равнобедренных треугольников и сходятся вершинами в одной точке. Если же четырехскатная крыша выходит квадратной в плане при виде сверху, тогда она называется шатровой.

Если же не выходит квадратной, а получается в виде прямоугольника – это вальмовая крыша. Такой интересное название она получила благодаря скатам, которые имеют вид щипец-вальм.

Разновидности: вальмовая и шатровая конструкции

Класс четырехскатных крыш объединяет два вида конструкций, напоминающих в плане квадратный и прямоугольный конверт.

Первая разновидность называется шатровой, вторая – вальмовой. На фоне скатных аналогов их выделяет отсутствие фронтонов, именуемых в кровельном деле щипцами. В сооружении обоих вариантов четырехскатных конструкций используются наслонные и висячие стропила, установка которых производится в соответствии со стандартными технологиями сооружения скатных стропильных систем.

Характерные отличия в рамках четырехскатного класса:

У шатровой крыши все четыре ската имеют форму равнобедренных треугольников, вершины которых сходятся в одной наивысшей точке.

Конька как такового в шатровой конструкции нет, его функцию выполняет центральная опора в наслонных системах или вершина висячей фермы.У вальмовой крыши пара основных скатов имеет трапециевидную конфигурацию, а вторая пара треугольную. От шатрового собрата вальмовая конструкция отличается обязательным присутствием конька, к которому примыкают трапеции верхними основаниями. Треугольные скаты, они же вальмы, примыкают к коньку вершиной, а их стороны состыкованы с наклонными сторонами трапеций.

Исходя из конфигурации крыш в плане, ясно, что шатровые конструкции принято водружать над квадратными строениями, а вальмовые над прямоугольными домами. В качестве покрытия подходят как мягкие, так и жесткие кровельные материалы. Характерную квадратную или прямоугольную форму повторяют чертежи стропильной системы четырехскатной крыши с четко обозначенным расположением элементов в плане и вертикальными проекциями скатов.

Нередко вальмовые и шатровые системы вкупе используются в строительстве одного объекта или эффектно дополняют двускатные, односкатные, ломаные и другие крыши.

Опираться конструкции с четырьмя скатами могут непосредственно на верхний венец деревянного дома или на мауэрлат, служащий верхней обвязкой кирпичных или бетонных стен. Если под каждую стропилину можно найти верхнюю и нижнюю опоры, кровельный каркас сооружается по наслонной технологии.

Установка наслонных стропильных ног проще и доступней для неопытного домашнего кровельщика, которому необходимо учесть, что:

Вопросы крепления мауэрлата и тесно связанного с ним способа установки стропильных ног по правилам решаются на стадии проектирования дома. Если у строения нет внутренней несущей стены или нет возможности соорудить надежные опоры под центральную часть крыши, кроме висячей схемы сборки стропильной системы ничего не подойдет. Правда в большинстве случаев применяется наслонный метод сооружения, для реализации которого надо заранее предусмотреть несущую опору внутри строения.

В устройстве стропильных систем для шатровых и вальмовых четырехскатных крыш используются специфические конструктивные элементы, это:

Диагональные стропильные ноги, формирующие хребтовые соединения скатов. В вальмовых конструкциях диагонали, они же накосные стропила, соединяют консоли конькового прогона с углами крыши.

В шатровых системах накосные ноги соединяют вершину с углами.Нарожники, или стропильные полуноги, устанавливаемые перпендикулярно карнизам. Опираются они на диагональные стропилины, располагаются параллельно друг дружке, потому отличаются разновеликой длиной. Нарожники формируют плоскости шатровых и вальмовых скатов.

Диагональными стропилинами и нарожниками пользуются также для сооружения ендов, только устраиваются тогда вогнутые углы крыши, а не выпуклые как вальмовые.

Вся сложность сооружения каркасов для крыш с четырьмя скатами заключается в установке диагональных стропилин, определяющих результат формирования конструкции. Кроме того накосы обязаны стойко держать нагрузку в полтора раза большую, чем рядовые стропильные ноги скатных крыш.

Потому что они по совместительству работают коньком, т. е. опорой для верхней пятки нарожников.

Если вкратце описать процедуру строительства наслонного каркаса для четырехскатной крыши, то уложиться можно в несколько этапов:

Устройство мауэрлата по кирпичным или бетонным стенам.

Процесс устройства мауэрлата по стенам из бревна или бруса можно упразднить, т. к. его с успехом может заменить верхний венец.Установка центральной опоры для шатровой конструкции или опорного каркаса основной части вальмовой крыши.Монтаж обычных наслонных стропилин: пары для шатровой крыши и определенного проектным решением ряда для вальмовой конструкции.Установка диагональных стропильных ног, соединяющих углы систем с вершиной опоры или крайними точками конька.Изготовление по размеру и крепление нарожников.

В случае применения висячей схемы каркаса стартом строительства шатрового каркаса будет установка треугольной стропильной фермы по центру. Началом монтажа четырехскатной вальмовой стропильной системы станет установка ряда стропильных ферм.

Голландская крыша: классика четырех скатов

Голландская, или вальмовая крыша считается классическим вариантом, который отличается особенной устойчивостью к ветру и снегу.

Поверхность стандартной вальмовой крыши образует два трапециевидных ската по длинным сторонам и такое же количество треугольных – по коротким сторонам. В отличие от шатровой крыши, такая форма, по мнению современных архитекторов считаются более эстетичной.

Стропильная система вальмовой крыши предполагает установку четырех накосных стропил – диагональных опорных брусьев, которые идут от двух вершин скатов к верхним углам здания.

А вот полувальмовая крыша, в свою очередь, бывает двух видов: когда боковые скаты срезают только часть торца сверху, или уже внизу, то есть сама полувальма может быть треугольником или же трапецией, и называться датской или полувальмовой голландской.

Полувальмовая голландская крыша: особая устойчивость

Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых  трапециевидных скатов.

Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные ветровые нагрузки.

Полувальмовая датская крыша: европейские традиции

А вот датская полувальмовая крыша – это разновидность чисто вальмовой конструкции. В этом случае монтируется только нижняя часть торцевого ската, а под коньком оставляют небольшой вертикальный фронтон.

Преимущество такой конструкции в том, что она позволяет отказаться от проблемных в плане гидроизоляции мансардных окон в кровле и обеспечить естественное освещение мансарды за счет установки полноценного вертикального остекления, что сейчас особенно модно.

Шатровая крыша: идеальные пропорции

Шатровую крышу обычно ставят на постройках, имеющих одинаковую длину стен, которые образуют собой квадратный периметр. У такой четырехскатной крыши все скаты по форме – одинаковые равнобедренные треугольники, мечта кровельщика, одним словом, и кошмар строителя.

Дело в том, что строительство классической шатровой крыши еще более сложно, чем у вальмовой, ведь здесь стропила должны сойтись все в одной точке:

Устройство стропильной системы крыши с четырьмя скатами

Вот самый простой пример строительства стандартной вальмовой крыши для небольшого дачного домика:

Этап І.

Планирование и проектирование

Прежде, чем как сделать четырехскатную крышу обязательно продумайте все ее детали, до мелочей. Даже самый простое устройство четырехскатной крыши обязательно стройте по готовому чертежу. Дело в том, что у готовой двускатной крыши почти заметны недочеты и перекосы, а вот если вы где-нибудь допустите ошибку в строительстве той же вальмовой или шатровой крыши, то диагональные стропила просто не сойдутся в коньке и исправить это будет крайне сложно.

А поэтому, если вы владеете специальными программами, создайте 3D модель будущей крыши прямо в них, а если нет, тогда просто подготовьте подробный чертеж и хорошо, если вам в этом поможет профессионал. Все детали такой крыши должна быть просчитаны – до мелочей!

Кстати, сегодня довольно модно делать четырехскатной не только крышу, но и ее отдельные функциональные элементы:

Этап ІІ. Заготовка конструктивных элементов

Итак, если вы взяли готовый чертеж крыши или набросали его сами и уверены в будущем качестве, самое время заготовить необходимые элементы стропильной системы. А для этого сначала разберемся с тем, как правильно они называются.

Итак, первое, о чем вам придется позаботиться перед тем, как построить четырехскатную крышу – это мауэрлат.

Это балка квадратного либо прямоугольного сечения, которую вы уложите на верхнюю часть стен по всему периметру дома. Она станет опорой для стропил, которые будут передавать на нее нагрузку, и именно эта доска распределит равномерно вес всей крыши на стены дома и фундамент. Идеальный вариант –использовать в качестве мауэрлата брус сечением 15 на 10 см.

Далее вы будете строить стропильные ноги– это основной элемент, который будет создавать собой уклон крыши. Стандартные стропила изготавливаются из доски 50 на 150 мм, а диагональные – 100 на 150 мм.

Понадобятся вам и затяжки, главная задача которых – препятствовать смещению стропильных ног в стороны. Сами затяжки вы будете фиксировать и соединять нижними концами, и для этого запасите доски параметром 50 на 150 метров.

А вот сверху и диагональные стропильные ноги, и стандартные стропила будут сходиться и закрепляться между собой в коньке. Для этого возьмите брус 150 на 100 мм.

Далее, по центру двух противоположных сторон должна быть поперечная балка – лежень, которая служит опорой для стоек, а они, в свою очередь, поддерживают коньковый прогон. Для этой цели подойдет брус с сечением 100 на 100 мм или 100 на 150 мм.

Откосыстанут подпоркой для стропил, который препятствует их сдвигу. Такие вы должны установить их под углом к стойке, для этого возьмите такой же материал, как на лежень.

Далее, важной деталью будет стойка– вертикальный элемент каркаса крыши. Она станет служить опорой для конька. Изготовьте ее из такого же материала, что и мауэрлат.

Не забывайте также о ветровой доске – это горизонтальный элемент, который связал между собой все нижние концы стропил. Вам нужно будет прибить ее к стропилам по внутреннему периметру кровли и таким способом подчеркнуть линию ската. Для этой цели подойдет доска 100 на 50 мм.

А вот для наружной стороны вам понадобится еще одна доска – кобылка, из такого же материала. Такое странное название это доска получила с тех времен, когда ее делали вырезной, в виде лошадиных морд.

А вот самые необычный и сложный элемент четырехскатной крыша – это шпренгель, который придает жесткости всей конструкции. Его главная задача – связать все горизонтальные и вертикальные элементов. Он тоже монтируется под углом, и изготавливается из бруса 100 на 100 мм:

И наконец, если речь идет именно о вальмовой крыше, то единственный элемент, который присутствует исключительно в вальмовых крышах, – это нарожники. Они представляют собой укороченные стропила, которые опираются на диагональной стропильную ногу. Их вы можете изготовить из доски 50 на 150 мм.

В жизни все эти элементы выглядят так:

Подумайте также об утеплителе, гидроизоляционной пленке и доборных кровельных элементах:

Этап ІІІ. Установка чердачного перекрытия

Нередко бабки висячих стропил или подвески, которая в вальмовой крыше работают на растяжение, необходимо выполнять из стали.  Для этого к затяжке деревянных стропил подвешивается перпендикулярно на хомуты специальные деревянные прогоны.

А уже перпендикулярно к прогонам подвешиваются деревянные балки, после чего между ними укладываются безбалочные облегченные заполнения. Поэтому, если вы хотите уменьшить нагрузку крыши на висячие стропила или стропильную ферму, вам нужно выбирать конструкции подвесного перекрытия.

Для стальных ферм подвесное перекрытие обязательно нужно сделать несгораемым, по стальным балкам.

Между такими балками следует уложить сборные железобетонные плиты, а уже на них –легкий утеплитель. Чтобы повысить огнестойкость и долговечность таких несущих конструкций, их нужно делать из железобетона. Причем самые железобетонные несущие конструкции лучше выполнять из крупноразмерных панелей заводского изготовления, чтобы не рисковать.

Этап ІV. Монтаж конькового прогона

В рассчете конькового прогона отталкивайтесь от таких нюансов:

Если же в здании есть капитальные продольные стены, или хотя бы два ряда внутренних столбов, тогда прогонов делают два.

При этом многие стропильные конструкции по длине могут быть составными, а для увеличения жесткости используются ригели.Если же здании нет внутренних опор, тогда здесь наклонные стропила сделать не получится. А поэтому используются специальные строительные фермы, к которым чердачное перекрытие попросту подвешивается. В таком случае стержни, которые расположены по верхнему контуру ферм, образуют верхний пояс строительной ферма, а по нижнему контуру – уже нижний пояс.

Сама решетка фермы образует теперь вертикальные стержни и раскосы – наклонные стержни, которые располагаются между верхним и нижним поясом. Причем такие фермы необязательно изготавливают только из дерева, напротив, сегодня достаточно популярны стальные железобетонные. В процессе самого строительства фермы устанавливают на расстоянии 4-6 метров друг от друга.

Самый простой вариант таких ферм  – это шпренгельные, которые состоят из стропильных ног, вертикальной подвески, бабки и затяжек.Если ширина здания достаточно большая, при установке используются строительные фермы или шпренгельные опоры. Но тогда чердачное перекрытие нельзя перекрывать балками, которые будут опираться на одни только стены. Такую конструкцию необходимо подвешивать на стальных хомутах к нижнему поясу фермы, или к затяжке, чтобы образовать, таким образом, подвесные перекрытия.

В этой фотоиллюстрации хорошо видно, как именно стропила нужно крепить к коньку и хребтам:

Этап V. Установка стандартных и диагональных стропил

Итак, диагональные стропильные ноги опираются прямо на конек в зависимости от таких условий:

Дополнительно для надежности накосные стропила закрепляют еще при помощи металлической проволоки, скрученной в несколько раз.

На ребрах монтаж коньковых элементов нужно производить в той же последовательности, что и на обычном коньке крыши. Т.е. установите элемент ребра с закрытым торцом, уложите коньковые элементы в замок и закрепите их механическим способом. А вот в местах пересечения ребер и конька вальмовой крыши принято устанавливать Y-образные коньковые элементы, хотя вместо них можно использовать также начальные и конечные коньковые элементы.

Но только обрежьте их тогда по контуру, когда они будут закреплены на ребре, и механически закрепите места стыков. Обработайте обязательно грунтовкой и минеральной посыпкой из стандартного ремонтного комплекта. Не забудьте также при установке коньковых элементов наконец на ребрах или коньках четырехскатной крыши оставить зазор для отвода воздуха из подкровельного пространства.

Все те же принципы нужно соблюдать и при строительстве четырехскатной крыши сложной формы:

У вас получится! Пожалуйста, задавайте свои вопросы в комментариях.

Строительство вальмовой стропильной системы

Разберем один из распространенных примеров устройства вальмовой крышис наслонными стропильными ногами. Опираться им предстоит на балки перекрытия, уложенные поверх мауэрлата.

Жесткое крепление врубкой будет использовано только для фиксации верха стропильных ног на коньковом прогоне, благодаря чему в усилении крепежа мауэрлата необходимости нет. Габариты коробки приведенного в примере дома 8,4×10,8м. Реальные размеры крыши в плане увеличатся с каждой из сторон на величину карнизного свеса, на 40-50см.

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже).

Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Схема стропильной системы шатровой крыши для беседки

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки.

Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона).

Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Испытания прошли успешно

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

Полезные видео-инструкции

Кратко с последовательностью и правилами монтажа стропильной системы четырехскатной крыши шатровой и вальмовой категорий ознакомит видео:

Ознакомившись со спецификой устройства и усвоив тонкости монтажа крыш с четырьмя скатами, можно смело приступать к реализации планов по ее сооружению.

Видео-инструкция

Источники:

https://krovgid.com/montazh/chetyrexskatnaya-krysha-svoimi-rukami.html

https://krovgid.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html

Как сделать четырехскатную крышу дома своими руками

https://krovgid.com/montazh/chetyrexskatnaya-krysha-svoimi-rukami.html

https://krovgid.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html

Как сделать четырехскатную крышу дома своими руками

Дома с вальмовой крышей фото – 135 лучших примеров, фото фасада частных загородных домов и коттеджей

Front of Home at Dusk — The Genesis — Family Super Ranch with Daylight Basement

Cascade West Development

Paint by Sherwin Williams Body Color — Anonymous — SW 7046 Accent Color — Urban Bronze — SW 7048 Trim Color — Worldly Gray — SW 7043 Front Door Stain — Northwood Cabinets — Custom Truffle Stain Exterior Stone by Eldorado Stone Stone Product Rustic Ledge in Clearwater Outdoor Fireplace by Heat & Glo Doors by Western Pacific Building Materials Windows by Milgard Windows & Doors Window Product Style Line® Series Window Supplier Troyco — Window & Door Lighting by Destination Lighting Garage Doors by NW Door Decorative Timber Accents by Arrow Timber Timber Accent Products Classic Series LAP Siding by James Hardie USA Fiber Cement Shakes by Nichiha USA Construction Supplies via PROBuild Landscaping by GRO Outdoor Living Customized & Built by Cascade West Development Photography by ExposioHDR Portland Original Plans by Alan Mascord Design Associates

Farmhouse

David Watson Architects

Custom Farmhouse on the Easter Shore of Maryland.
На фото: двухэтажный, деревянный, большой, коричневый дом в классическом стиле с вальмовой крышей

rénovation totale et création d’une extension pour une maison de 1968

Thedition — Nicolas Baleydier

rénovation complète d’une maison de 1968, intérieur et extérieur, avec création de nouvelles ouvertures, avec volets roulants ou BSO, isolation totale périphérique, création d’une terrasse/abri-voiture pour 2 véhicules, en bois, création d’un extension en ossature bois pour 2 chambres, création de terrasses bois. Rénovation totale de l’intérieur, réorganisation des pièces de séjour, chambres, cuisine et salles de bains

Classic Charleston Home

DLB Custom Home Design

Пример оригинального дизайна: маленький, двухэтажный, белый частный загородный дом в стиле неоклассика (современная классика) с облицовкой из цементной штукатурки, вальмовой крышей и крышей из гибкой черепицы

Balboa Island Coral

William Guidero Planning and Design

Exterior farm house Photography by Ryan Garvin
Источник вдохновения для домашнего уюта: деревянный, белый, двухэтажный, большой дом в морском стиле с вальмовой крышей

Front Doors

Glenn Layton Homes

Glenn Layton Homes, LLC, «Building Your Coastal Lifestyle»
Стильный дизайн: двухэтажный, деревянный, бежевый частный загородный дом среднего размера в морском стиле с вальмовой крышей — последний тренд

Mediterranean

Ryan Homes, Inc.

На фото: огромный, двухэтажный, бежевый частный загородный дом в средиземноморском стиле с комбинированной облицовкой, вальмовой крышей и черепичной крышей

Farmhouse Exterior

Стильный дизайн: двухэтажный, белый частный загородный дом в стиле кантри с вальмовой крышей и крышей из смешанных материалов — последний тренд

Il Nostro Sogno | Minneapolis Custom Home

Streeter Custom Builder

Approach to Mediterranean-style dramatic arch front entry with dark painted front door and tile roof.
Свежая идея для дизайна: двухэтажный, белый частный загородный дом в средиземноморском стиле с вальмовой крышей, черепичной крышей и черной крышей — отличное фото интерьера

Modern Spanish Revival Home

ADG Lighting

Пример оригинального дизайна: двухэтажный, белый частный загородный дом в средиземноморском стиле с облицовкой из цементной штукатурки, вальмовой крышей и черепичной крышей

Alameda Residence

AT6 Design Build

На фото: двухэтажный, серый частный загородный дом в стиле кантри с вальмовой крышей и крышей из гибкой черепицы

Manhasset Home

True North Development

Источник вдохновения для домашнего уюта: двухэтажный, разноцветный частный загородный дом в классическом стиле с облицовкой из камня и вальмовой крышей

Woodside Modern Napa Style

The Design Build Company

Свежая идея для дизайна: большой, одноэтажный, серый частный загородный дом в стиле модернизм с комбинированной облицовкой, вальмовой крышей и зеленой крышей — отличное фото интерьера

PALERMO jOINERY

Palermo Joinery

Пример оригинального дизайна: одноэтажный, серый частный загородный дом в классическом стиле с вальмовой крышей

modern ranch in san jose

building Lab, inc.

A coat of matte dark paint conceals the existing stucco textures. Modern style fencing with horizontal wood slats and luxurious plantings soften the appearance. Photo by Scott Hargis.

Whole House Renovation

BeylaBlue Designs

Ranch style house with white brick exterior, black shutters, grey shingle roof, natural stone walkway, and natural wood front door. Jennifer Vera Photography.

Carolina Circle NE

design styles architecture

The Design Styles Architecture team beautifully remodeled the exterior and interior of this Carolina Circle home. The home was originally built in 1973 and was 5,860 SF; the remodel added 1,000 SF to the total under air square-footage. The exterior of the home was revamped to take your typical Mediterranean house with yellow exterior paint and red Spanish style roof and update it to a sleek exterior with gray roof, dark brown trim, and light cream walls. Additions were done to the home to provide more square footage under roof and more room for entertaining. The master bathroom was pushed out several feet to create a spacious marbled master en-suite with walk in shower, standing tub, walk in closets, and vanity spaces. A balcony was created to extend off of the second story of the home, creating a covered lanai and outdoor kitchen on the first floor. Ornamental columns and wrought iron details inside the home were removed or updated to create a clean and sophisticated interior. The master bedroom took the existing beam support for the ceiling and reworked it to create a visually stunning ceiling feature complete with up-lighting and hanging chandelier creating a warm glow and ambiance to the space. An existing second story outdoor balcony was converted and tied in to the under air square footage of the home, and is now used as a workout room that overlooks the ocean. The existing pool and outdoor area completely updated and now features a dock, a boat lift, fire features and outdoor dining/ kitchen. Photo by: Design Styles Architecture

Что такое скатная крыша | 23 Типы скатных крыш

Содержание поста

Что такое скатная крыша?

Скатная Крыша  это крыша, которая имеет скатов вниз , обычно две половинки под углом от центрального конька , но иногда в одной части, от одного края к другому.

Крыша может быть классифицирована как скатная крыша , если уклон крыши превышает 10°.

Но не более 70°, иначе будет считаться стеной.

Крыша — самая верхняя часть здания, выполненная в виде каркаса для защиты здания от жары, дождя, снега, ветра и других климатических факторов. Крыша также помогает поддерживать внутреннюю среду дома, препятствуя потерям тепла.

Существуют различные типы скатных крыш  подобные двускатные крыши, пара ферма крыши, вальмовая крыша, стойка Queen ферма крыши, вальмовая крыша

007 купол

крыш и мансардных крыш.

Скатная крыша

Конструкция скатных крыш используется в мастерских, фабриках, кинозалах, зрительных залах, спусках, складах, ангарах, деревнях и в гористой местности.

Для теплоизоляции также выполняется подвесной потолок в конструкции скатной крыши .

Подробнее: Крыша Скатная или наклонная Крыша Детали конструкции и преимущества S


Типы снововой крыши

Ниже приведены различные типы пернчайших крыш

1. Одиночная крыша . поставляются в качестве верхнего пояса .

Промежуточная опора для этих обычных стропил одной крыши не предусмотрена.

Существует четыре типа односкатной крыши, которые объясняются ниже.

  • Lean-To Roof
  • Пара крыши
  • Закрытая пара крыша
  • Крыша галстука воротника
  • Двойная крыша
. крыша увеличивается выше 2,4 метра, сечение простых стропил становится тяжелым, что делает крышу неэкономичной.

Первоначально в одинарной крыше вся нагрузка от крыши передается на стены только через конец стропил, что делает секцию громоздкой.

В прогонной крыше вводится промежуточная опора в виде прогона, так что часть нагрузки передается через этот прогон. Это снижает чистую нагрузку на ножку стропила и позволяет сделать секцию легче.

Мы уже знаем, что нагрузка от крыши может передаваться только прогонами, так как крыша передает только осевую нагрузку.

Двускатную крышу можно экономично использовать при пролете до 4,8 метра.

Преимущества

Двухскатная крыша
  1. Эти типы скатных крыш широко используются для жилых домов . Это стало экономичным решением для кровельных систем и его внешний вид действительно хорош.
  2. Двойная скатная крыша имеет уклон от 45° до 60 °, достаточный для эффективного водоотвода в домах в регионах с сильными дождями и снегопадами .
  3. Для проектирования скатной крыши этого типа не требуется  много времени и усилий .

3. Трехсекционная/ферменная крыша Трехсекционная/ферменная крыша

При увеличении пролета первым решением является установка прогонов или установка опор над перегородками.

Но, если пролет значительно больше или промежуточные опоры невозможны, то вводят ферму.

Ферма представляет собой рамную конструкцию, которая несет коньковый элемент и обеспечивает поддержку прогонов. При строительстве крыш могут использоваться различные материалы для стропильного дерева, стали и т. д.

Деревянная ферма s поддерживает пролет длиной 3 метра.

Читать Подробнее: Деталь крыши Gable-его типы, компоненты, плюсы и CON S


4. Lean-To Roof Lean к крыше

Другие названия: Pent. крыша или крыша прохода или крыша веранды

Односкатная крыша представляет собой простейшую форму скатной крыши f, в которой уклон предусмотрен только с одной стороны.

В этом типе крыши уклон, необходимый для скатной крыши , обеспечивается самой стеной.

Одна из стен, на которую должна опираться крыша, возвышается над другой стеной. Это дает шаг или наклон.

Поверх этих двух неравных стен укладывается рубероид для получения односкатной крыши .

Применение: Сараи, надворные постройки, веранда, примыкающие к основному зданию

Выдерживает только пролет 2,4 метра , так как поддерживается только с одной стороны .


5. Пара ферм крыши Пара ферм крыши

Это усовершенствованный тип односкатной крыши . Здесь обе стены, на которые должна опираться крыша, находятся на одном уровне.

Затем кровельные покрытия предусматривают наклоном вверх друг к другу.

В середине они пересекаются на горизонтальной балке, называемой гребнем.

Этот тип скатной крыши предусмотрен для пролет до 3,6 метра .


6. Замкнутая парная крыша

Она похожа на парную крышу по конструкции, за исключением того, что она имеет анкерную балку, соединяющую ножки двух общих стропил возле опорной стены.

Он называется закрытой парной крышей , так как стяжка закрывает конструкцию парной крыши.

Наличие анкерной балки предотвращает расхождение общих стропил наружу. Это также предотвращает опрокидывание стен , на которые опирается кровельная система .

Подходит для сковороды s длиной около 4,2 метра или меньше.


7. Манжетная стяжка крыши Хомутная стяжка крыши

Представляет собой модифицированную форму монолитной крыши.

В стяжной кровле, анкерная балка, которая предусмотрена на ноге простых стропил в сдвоенной ферме крыши, поднимается выше и известна как воротниковая балка.

Установка ригельной балки позволяет кровельной системе экономно использовать пространство . По мере поднятия балки высота комнаты увеличивается.

Подходит для пролета около 4,8 метра.


8. Простая ферма крыши

Простая ферма крыши может быть адаптирована для Пролета 6-9 м .

Подробнее: 11 видов облицовки стен: доступная альтернатива боли t


9. Крыша с центральной стойкой Ферма крыши с центральной стойкой

В этой ферме крыши вводится центральная стойка, которая соединяет точку конька с основной стяжкой . Этот центральный пост известен как королевский пост.

два простых стропила , пролетающие от конька к карнизу, называются основными (основными) стропилами.

Царская стойка поддерживает конек и скрепляет обе основные стропила вместе в гребень или вершина наверху.

Также обеспечивает поддержку основной стяжки и предотвращает ее провисание.

Так как эта ферма предназначена для длинных пролетов, существует вероятность того, что основное стропило может прогнуться от середины. Для предотвращения этого предусмотрены наклонные элементы, называемые стойками.

Подкосы соединяют середину основного стропила с серединой основной стяжки. Здесь он образует сустав с кинг пост и другие распорки.

В большинстве случаев ферма крыши шкворня состоит из дерева, или также может использоваться комбинация из дерева и стали.

Применение: Сараи, крыльцо, гараж, небольшие домики и т.д.

Ферма крыши шкворня может быть экономически адаптирована для пролета 5-8 метров.


Ферма крыши Queen Post

10. Крыша Queen Post

Это измененная форма фермы крыши шкворня . По мере увеличения пролета балка стяжки будет провисать.

Вместо одной стойки в центре, ферма с вертикальными стойками имеет два вертикальных элемента , выровненных горизонтально поперек пролета.

Эти две вертикальные стойки называются ферзевыми стойками. Стойки ферзя размещаются на расстоянии одной трети от опоры.

Горизонтальный элемент, называемый натяжной балкой соединяет два верхних конца стоек королевы, а также удерживает их на месте.

Поверх основной стяжки также укладывается натяжная планка , соединяющая низ матричных стоек . Этот натяжной порог не позволяет ногам стойки ферзя приблизиться.

Внутренний квадрат, образованный цапфами и натяжной балкой , можно растянуть по диагонали, чтобы придать ферме жесткость.

Прогоны установлены на матричных стойках для облегчения передачи нагрузки. Это делает ферму крыши с центральной стойкой легче, чем ферму крыши с центральной стойкой .

Может быть принят для пролета 8-12 метров.


11. Комбинация королевской стойки и фермы крыши Комбинация королевской стойки и фермы крыши

Ферма крыши не может быть предоставлена ​​для пролетов, превышающих 9 метров0008 . Чтобы укрепить его структуру, ферма главной стойки и ферма объединены для получения этой фермы.

Вертикальные вертикальные элементы с каждой стороны предусмотрены для этого типа фермы, называемой стойкой принцессы.

Может применяться для пролетов до 18 метров.


12. Как крыша Как ферма крыши

Как мост был впервые спроектирован Уильямом Хоу Лонгом еще в 1840 году. Ему было 9 лет0007 Американский архитектор.

Его дизайн напоминает М-образный , в котором вертикальная позиция т также установлена ​​в его центре. Общая идея этой фермы крыши получена из комбинации центральной стойки и ферменной конструкции крыши , в которой отсутствуют средние стойки и натяжные балки.

Диагональные элементы наклонены наружу от центра (напротив фермы крыши Pratt) . Следовательно, вертикальных элементов испытывают растяжение в случае как связать , в то время как диагональные элементы находятся в сжатом состоянии.

Изготовлен из стали и дерева. Эта комбинация придает ферме элегантность . Вся ферма изготовлена ​​из древесины , за исключением элементов c , воспринимающих напряжение . Натяжные элементы изготовлены из стали марки .

Это был , используемый для стальных мостов . Но иногда используется даже в домах.

Длина от 6 до 30 метров.


13. Двойная крыша Двойная ферма крыши

Если по обеим сторонам фермы предусмотрена дополнительная пара вертикальных и диагональных элементов, ферма называется двухскатной фермой крыши .

Его можно использовать для различных конструкций , поскольку его можно экономично использовать для пролета 18 метров.

Подробнее: Солнечная энергия дома | Зарядите свой дом самостоятельно


14. Крыша Fink Ферма крыши Fink

Центральная стойка соединяет нижнюю основную стяжку с коньком. По обеим сторонам этой центральной стойки элементы распорки расположены в форме двойного V .

Поскольку элементы наклонены вниз от центра, размер V значительно уменьшается при удалении от центра фермы.

Fink типа крыша ферма опирается на диагональных элементов и эффективно передает нагрузку на опору.

Использование: Дом, пешеходный мост.

Может быть экономично приспособлен для пролетов 6-9 метров.


15. Двустворчатая крыша Двустворчатая ферма крыши

Представляет собой модифицированную форму стропильной фермы. Вместо двойной V, элементы раскоса напоминают двойную W-образную форму в ферме крыши с двойными ребрами.

Та же самая схема финской кровельной фермы повторяется с обеих сторон. Тем не менее, центральный пост ликвидирован в этой ферме.

Таким образом, стойки расположены по схеме, напоминающей «W».

Эта крыша может быть экономичной приспособленной для пролетов до 16 метров.


16. Крыша вентилятора Ферма крыши вентилятора

Это также стальная ферма с простой конструкцией.

Это модифицированная форма плоской фермы , в которой элементы распорки выходят веером из соединений, предусмотренных в нижнем элементе фермы. Для большей устойчивости предусмотрены даже вертикальные элементы.

Верхние пояса разделены на элементы небольшой длины, чтобы на них можно было опереть больше прогонов.

Эта ферма крыши вентилятора может использоваться для пролета 10-15 метров.


17. Крыша с фальшполом Ферма крыши с фальшполом

В этой ферме нижний натяжной элемент немного приподнят, и в этом элементе также сформирована вершина. Таким образом, основная связь в ферме с выступающим поясом состоит из двух элементов вместо одного элемента.

Ферма с приподнятой хордовой крышей может использоваться для пролетов в диапазоне 4-6 метров.


18. Крыша с приподнятым краем Ферма для кровли с приподнятым краем

В основном изготовлена ​​из дерева; однако для конструктивной поддержки фермы требуются некоторые дополнительные материалы.

Конструкция стропильной фермы с приподнятой пяткой проста и несложна, так как это традиционный тип фермы l.

Изоляционные свойства этой фермы довольно хорошие, поэтому она энергоэффективна по стандарту . Более того, при поднятии стяжки даже вентиляция чердака значительно улучшается.

Он даже создает барьер для пара, который решает проблему плесени и конденсата .

Но стоимость строительства сравнительно выше.

Подробнее: Что такое площадь участка, застроенная площадь и ковер a


19. Ножницы Крыша

Наклонные вверх элементы верхнего пояса сходятся на коньке.

В ножничной ферме наклонены даже нижние элементы пояса. Даже нижние пояса поднимаются вверх и встречаются точно под хребтом. И эта точка соединена с коньком вертикальной стойкой.

Это делает ферму похожей на открытую ножничную ферму , поэтому она называется фермой ножничной конструкции .

Кроме того, с каждой стороны фермы предусмотрены горизонтальный и вертикальный элементы.

В стропильной ферме не требуются балки или несущие стены .

Но, в то же время, он занимает слишком много места, и, следовательно, изоляция невозможна. Этот увеличивает потребление энергии и снижает эффективность.

Однако, поскольку потолок сводчатый, в этой ферме получается просторный чердак.

Удобство использования: Ножничная ферма в основном устанавливается в соборах.

Может быть экономично натянут на длину более 15 метров.


20. Крыша Pratt Ферма крыши Pratt

Ферма крыши Pratt появилась в году в 1844 году . Впервые его представили Томас и Калеб Пратт.

Это одна из широко используемых стальных ферм , так как она экономична.

Вертикальные элементы этой фермы выдерживают растяжение, а диагональные элементы сопротивляются сжатию.

Диагональные элементы наклонены вниз к центру в ферме Пратта, прямо противоположно, как в случае как связать.

Дороже по сравнению с фермой крыши fink.

Ферма крыши Pratt может использоваться для пролетов от 6 до 10 метров.


21. Крыша North Light Ферма крыши North Light

Имеет большой и широкий набор решетчатых балок, в которые также включены фермы, поддерживаемые под прямым углом. Именно эта характеристика делает его конструкцию более дешевой.

Это одна из самых старых доступных ферм , отличающаяся долговечностью и универсальностью.

Она даже помогает обеспечить вентиляцию, так как ее конструкция позволяет свету проникать внутрь комнаты, если смотреть на север. Отсюда и название — ферма северного сияния.

Более короткая вертикальная сторона фермы северного фонаря часто застеклена, так что эта часть обращена на север и отражает достаточное количество света внутрь конструкции.

Применение: Гостиные, промышленные здания, мастерские и другие большие помещения.

Ферма крыши North Light может использоваться для пролетов в диапазоне от 20 до 30 метров.


22. Типы вальмовых балок Крыша Вальмовая ферма для крыши

Верхняя заостренная вершина превращается в плоскую вершину в ферме вальмовой балки .

Уплощение вершины позволяет ферме вальмовой балки выдерживать большие нагрузки. Это также придает устойчивость стропильной ферме.

Конструктивная конструкция заимствована из фермы крыши, точнее двойная крыша ферма. Стропила верхнего пояса расплющиваются между первыми вертикальными элементами от центра.

Предусматривается в местах, где часты сильные ветры и ураганы, так как ферма имеет большую устойчивость к ним.

Вальмовая ферма крыши может эффективно иметь пролет более 5-8 метров.


23. Вальмовая ферма с понижением Бедренная ферма с понижением

Это вариант вальмовой фермы, дизайн которого вдохновлен двойная ферма крыши. Кроме того, это самый универсальный тип из всех вальмовых ферм .

Уклон ступенчатой ​​вальмовой фермы сохраняется таким же, как и у стандартных стропильных ферм. Но вершина сглажена.

Ступенчатая ферма вальмовой крыши может эффективно перекрывать около 10 метров.


24. Крыша из дуговой тетивы Ферма крыши из тетивы

Также известна как Ферма крыши Белфаста.

Верхний элемент выполнен в виде арки без вершины, т.е. в качестве верхнего пояса используется закругленный верхний пояс.

От верхнего конца откладывается пояс с наклоном вниз. Затем следующий аккорд начинается с того места, где заканчивается предыдущий аккорд, но теперь он идет вверх. Это повторяется на протяжении всего раздела.

Струнная ферма крыши пользовалась большой известностью в 1900-х годах.

Ферма крыши из тетивы может использоваться для пролетов около 20-30 метров.


25. Альтернативная крыша из тетивы Альтернативная ферма крыши из тетивы

Это модифицированная форма фермы из тетивы.

Здесь те же пояса, что и в стропильной ферме крыши, повторяются в противоположном порядке, как показано на рисунке. Также предусмотрены вертикальные пояса.

Альтернатива ферма крыши с дугой может использоваться для пролета около 20-30 метров.


26. Четырехугольная крыша Четырехугольная ферма крыши

Четырехугольная крыша ферма похожа на стропило с двумя фермами. Центральная Т-образная стяжка c удерживает эти два стропила на месте. Соответствующие элементы верхнего и нижнего поясов проходят параллельно друг другу.

Вертикальные пояса проходят параллельно друг другу и передают сжимающую силу. Для сопротивления силе натяжения между вертикальными параллельными поясами предусмотрены диагональные элементы.

Применение: Железнодорожные навесы, зрительный зал и т. д.

Может поддерживать большой пролет.


27. Вальмовая кровля Вальмовая кровельная ферма

Его конструктивная идея основана на проекте ферм двускатной и мансардной крыш.

Две плоскости наклонены вниз от общей точки — верхнего гребня.

Как и в случае фермы мансардной крыши, одна из плоскостей имеет меньший шаг, чем другая. Это дает значительное пространство на чердаке. Это чердачное помещение настолько велико, что можно предусмотреть даже спальню!

Стоимость этой двускатной крыши также ниже . И это также один из факторов его широкого использования.

Тем не менее, не очень прочный достаточно, чтобы противостоять сильному ветру или обильным снегопадам. Следовательно, его следует избегать в районах, подверженных сильным ветровым течениям или большому количеству снегопадов.

Удобство использования: Амбары. Она вполне подходит для амбаров, что ее даже называют амбарной крышей. Его даже используют в жилищном строительстве.

Вальмовая ферма может быть длиной более 30 метров.


28. Перевернутая крыша Перевернутая ферма крыши

Перевернутая ферма крыши по конструкции представляет собой перевернутую ферму .

Эта ферма позволяет дополнительному естественному свету проникать внутрь помещения.

Эта ферма также обеспечивает сводчатый потолок v .

Ферма перевернутой крыши могут быть предусмотрены для пролета до 12 метров.

Двойная перевернутая ферма : Две перевернутые фермы соединены сверху.

Четыре опоры поддерживают эту ферму, а на внутреннем потолке в центральной части помещения образуется крутой угол.

Пролет увеличен до 24 метров.


29. Крыша с параллельными поясами

Как следует из названия, ферма имеет как горизонтальные, так и вертикальные пояса, параллельные друг другу. Кроме того, высота верхнего и нижнего аккордов одинакова.

Ферма для крыши с параллельными поясами

Характерной чертой фермы для крыши с параллельными поясами является то, что она создает пароизоляцию. А поскольку пар не проникает внутрь дома, решаются проблемы с конденсатом и плесенью.

Эта ферма может быть построена в рамках с низким бюджетом , так как она может быть изготовлена ​​из дерева. В их конструкции нет балки или несущей стены.

Но, не поддерживает больший диапазон , так как эта ферма сделана из дерева.

Однако, если требуется большая устойчивость, эта ферма укрепляется стальными элементами, что также увеличивает стоимость.

Четырехугольные фермы скатной крыши могут быть использованы для пролета около 30-60 метров.


30. Двойная консольная крыша Двойная консольная ферма крыши

В двухконсольной ферме крыши предусмотрены две горизонтальные балки, выступающие за опоры с обеих сторон.

Имеет консольных частей с обеих сторон. Ферма выступает за подшипник с обеих сторон.

Эта ферма увеличивает общую высоту конструкции .

Помимо этого, двухконсольная ферма также придает конструкции эстетическую привлекательность.

Применение: Высотные дома, также можно использовать для создания крыльца без установки стоек


31. Мансардная крыша Ферма мансардной крыши

Эта ферма названа в честь французского архитектора Франсуа Мансара. Чтобы выполнить муниципальные законы, он дал проект этой фермы.

Здесь также может быть предоставлена ​​комната на среднем уровне. Это приводит к экономии места в помещении.

Мансардная ферма находится между фермой центральной стойки и фермой главной стойки . Он построен путем принятия структурного дизайна из фермы королевской стойки и ферменной конструкции королевской стойки.

Нижняя часть этой двухъярусной фермы напоминает ферму с королевской стойкой, а верхняя часть напоминает ферму с королевской стойкой.

В мансардной ферме два шага – верхний шаг фермы шкворня 30-40°, а нижний шаг шкворня сохраняется 60-70°.

На этой крыше с плоской крышей можно установить мансардные окна для облегчения освещения и вентиляции.

Эта ферма крыши устарела. Из-за своего странного и уродливого вида эта ферма устарела. Кроме того, введение 9Стальная ферма 0007 препятствовала его использованию.


32. Усеченная крыша Усеченная ферма крыши

По конструкции похожа на ферму мансардной крыши . Но, верх фермы выполнен в виде плоской поверхности и пологого бокового уклона.

Эта ферма крыши предоставляется, когда на крыше должно быть предусмотрено помещение r .

Усеченная крыша Ферма может использоваться для пролетов до 30 метров.


33. Решетчатая крыша Решетчатая ферма крыши

Ее конструкция напоминает дугу . Верхний шнур состоит из деревянных секций и изогнут.

Может быть эффективно использован для больших пролетов до 30 метров , но необходимо обеспечить легкое отверждение кровли.


34. Композитная крыша

В композитной ферме используется сочетание дерева и стали.

Здесь используется сталь с высоким пределом текучести, а вместо растянутых элементов используются стальные элементы.

В местах соединения деревянных профилей со стальными требуются специальные фитинги.

Подробнее: Эластичные полы и их виды с выгодой s


Типы скатных ферм, их характеристики и длина пролета

|
Старший № Типы ферм скатной крыши Характеристики Пролет
Односкатная крыша/крыша-веранда => Простейшая форма скатной крыши.
=> Опирается на стены, одна выше другой.
=> Сараи, надворные постройки, веранда, пристроенные к основным строениям.
До 2,4 м
 2 Несколько типов скатных крыш => Обе стены находятся на одном уровне.
=> Рядовые стропила предусмотрены с уклоном
вверх от опоры
До 3,6 м
Крыша закрытой пары => Конструкция аналогична паре крышной, за исключением того, что рядом с опорой предусмотрена стяжка
.
=> Эта стяжка предотвращает расхождение стропил.
До 4,2 м
 4 Хомут Типы скатных крыш   => Модифицированная форма стропильной фермы с закрытой парой.
=> Анкерная балка устанавливается между стропилами на высоте
уровень от опор.
=> Такой подъем ригельной балки оставляет больше места в помещении.
До 4,8 м
 5 Простая ферма => Центральный пост не предусмотрен.
=> Стойки расположены диагонально.
6-9 м
 6 Ферма крыши с центральной стойкой   => Расположенная в центре стойка King соединяет гребень с основной стяжкой.
=> Два обычных стропила, отходящие вниз от конька
, называются основными стропилами.
=> Наклонные элементы-подкосы, идущие от стыка шкворня
с основной стяжкой, предотвращают изгиб этих основных стропил
.
=> Сараи, крыльцо, гараж, домики и т. д.
5-8 м
Ферма крыши стойки ферзя => Измененная форма фермы шкворня.
=> Предусмотрены две ферзевые стойки на расстоянии одной трети от опоры.
=> На верхнем конце стоек ферзя имеется окрашивающая балка
, а на нижней – порог для окрашивания.
=> Прогоны устанавливаются над матричными стойками.
8-12 м
 8 Комбинация фермы для крыши с большой и средней стойкой => Верхняя часть напоминает шкворневую ферму крыши, а
нижняя часть похожа на шкворневую ферму крыши.
=> Предоставленный вертикальный элемент называется столбом принцессы.
18 м
Как стропильная ферма => Введен американским архитектором Уильямом Хоу в 1840 году.
=> Дизайн напоминает М-образную форму с вертикальной стойкой в ​​центре
, а также укороченными стойками, натяжной балкой и натяжными порогами.
из комбинации королевской и королевской фермы крыши.
=> Вертикальные элементы испытывают растяжение, а наклонные — сжатие
.
=> Стальные мосты, дома.
6-30 м
10  Двойная ферма крыши => Дополнительная пара диагональных и вертикальных элементов
предназначена для увеличения пролета.
=> Используется в различных конструкциях
18 м
11  Стропильная ферма Fink => Предусмотрена центральная стойка, соединяющая основную стяжку с коньком.
=> Элементы стойки наклонены вниз от центра в V-shapeHome,
пешеходный мост
6-9 м
12  Стропильная ферма с двойной кромкой => Измененная форма стропильной фермы
Но подкосы
расположены в форме буквы W, так как центральная стойка убрана.
16 м
 13 Ферма крыши вентилятора => Имеет простую конструкцию.
=> Изготовлен из стали.
=> Измененная форма стропильной фермы.
=> Элементы распорки веерообразно расходятся наружу от соединения в основной стяжке.
=> Верхние пояса разделены на меньшие для поддержки большего количества прогонов.
10-15 м
 14 Ферма крыши с приподнятым поясом => Нижняя основная завязка немного приподнята, образуя вершину с
с помощью двух членов. Оба элемента основной стяжки
параллельны соответствующим элементам основного стропила
.
4-6 м
15  Ферма крыши с приподнятой пяткой => Ферма обычного типа.
=> Конструкция проста.
=> Изоляционные свойства очень хорошие.
=> Вентиляция чердака также улучшается при поднятии стяжки.
=> Образование пароизоляции предотвращает образование конденсата и проблемы с плесенью
Более высокая стоимость строительства

16 Ножничная ферма крыши     => Нижняя основная стяжка немного приподнята, образуя вершину
с помощью двух элементов.
=> Оба элемента основной стяжки параллельны соответствующим
элементам основного стропила.
=> Вершины верхнего и нижнего поясов соединены
вертикальной стойкой.
=> Горизонтальный и вертикальный элементы предусмотрены с обеих сторон.
=> Балки и несущие стены не требуются.
=> Сводчатый потолок приводит к просторному чердаку. Используется в соборах.
15 м
17  Ферма крыши Pratt   => Введен Томасом и Калебом в 1844 г.
=> Широко используемые фермы Вертикальные элементы сопротивляются натяжению, пока1154 диагональные элементы сопротивляются сжатию.
=> Дороже, чем стропильная ферма
6-10 м
 18 Ферма крыши северного фонаря     => Предлагается большой набор решетчатых балок.
=> Один из самых старых типов ферм.
=> Прочный и универсальный.
=> Вентиляция усиливается за счет пропускания света
в комнате Более короткая вертикальная сторона
часто застеклена для увеличения отражения.
=> Гостиные, производственные здания, мастерские и
другие большие помещения
20-30 м
19  Вальмовая ферма крыши   => Верхняя заостренная вершина уплощена.
=> Это уплощение позволяет ферме выдерживать большую нагрузку.
=> В местах, где часты сильные ветры и ураганы.
5-8 м
 20 Ступенчатая ферма вальмовой крыши   => Вариант вальмовой фермы, дизайн которого вдохновлен
двускатной фермой крыши.
=> аналогичны стандартным стропильным фермам.
=> Вершина уплощена.
10 м
21 Стропильная ферма крыши => Стропильная ферма Белфаста — другое ее название.
=> Закругленный верхний пояс используется в виде арки.
=> Эта ферма была очень популярна в 1900-х годах.
20-30 м
 22 Альтернативная ферма крыши из тетивы => Модифицированная форма стропильной фермы. 20-30 м
 23 Четырехугольная ферма крыши => Центральная стяжка удерживает два стропила на месте.
=> Вертикальные пояса несут сжимающую силу.
=> Диагональные элементы несут сжимающую силу.
=> Железнодорожные депо, зрительный зал и т. д.
Большой пролет
 24 Вальмовая кровельная ферма => 9№ 0008 Дизайн вдохновлен фермами двускатной и мансардной крыши.
=> Шаг уменьшается при движении вверх по верхним
поясам Стоимость строительства ниже.
=> Эта ферма не может противостоять сильному ветру или сильному снегопаду.
=> В коровниках обычно используются вальмовые фермы.
30 м
 25 Инверсионная ферма крыши => Его конструкция похожа на перевернутую ферму.
=> Создан сводчатый потолок.
=> Дополнительное естественное освещение также введено во внутреннее помещение.
12 м
26 Ферма крыши с параллельными поясами => Горизонтальные и вертикальные пояса проходят параллельно.
=> Пароизоляция создана.
=> Проблемы с конденсатом и плесенью решены Недорогие фермы.
=> Стальная распорка для повышения устойчивости

 27 Двойная консольная ферма крыши => Ферма выступает за опору с обеих сторон.
=> Увеличена общая высота конструкции.
=> Повышена эстетическая ценность здания.
=> Крыльцо формируется за счет отсутствия столбовВысотные дома

 28 Ферма мансардной крыши => Французская ферма, в которой можно разместить комнату на промежуточном уровне
.
=> Его структура представляет собой комбинацию центральной стойки и главной стойки
Ферма крыши стойки Верхний шаг сохраняется 30-40 ° Нижний шаг
сохранены 60-70° Мансардные окна также могут быть предусмотрены для
облегчить освещение устарело

 29 Ферма усеченной крыши => Конструкция напоминает ферму мансардной крыши.
=> Возможно помещение над крышей.
=> В верхнем элементе пояса предусмотрен пологий уклон.
30 м
30 Решетчатая ферма крыши => Структура напоминает лук.
=> Деревянные элементы верхнего пояса изогнуты.
=> Необходимо предусмотреть легкое отверждение кровли
30 м
 31 Композитная ферма крыши => Используется сочетание стали и дерева.
=> Сталь рассчитана на растяжение, так как обладает высоким пределом текучести.
=> В местах соединения деревянных и стальных профилей должны быть предусмотрены специальные фитинги


Заключение:

Крыша скатного типа с уклоном более 10° используется для различных целей: жилых домов, производственных зданий, сараев, гаражей, складов и других сооружений.

Для решения проблемы устойчивости, возникающей при увеличении пролета, изготавливаются различные типы ферм, в которых изменено расположение диагональных и вертикальных элементов.

Помимо этого, экономичность также является решающим фактором при выборе типа фермы.

Наклонная крыша, сдвоенная крыша, ферма крыши с королевской стойкой, ферма крыши с королевской стойкой, ферма крыши как, ферма крыши fink, ферма крыши вентилятора, ферма крыши ножниц и ферма крыши северного света являются наиболее часто используемыми фермами крыши .


Часто задаваемые вопросы:

Скатная крыша

0007 центральный гребень , но иногда в одной части, от одного края до другого. Крыша может быть классифицирована как скатная крыша , если уклон крыши превышает 10°. Но он не должен быть больше 70°, иначе он будет считаться стеной.

Наклонная Крыша

Наклонная Крыша  это крыша, которая имеет скатов вниз , обычно в две половинки под углом от центрального конька , но иногда от одного края к другому, в одной части. Крыша может быть классифицирована как Пятнистые крыши , когда высота на крыше больше 10 °

Различные типы шайма на крыше

G ABLE Крыши
КОРОВНА Крыши
H IP ROOPS
POST POST 4 H IP Крывы
POST 400084 H IP Ферма крыши
G амбрел крыши
D оме крыши
мансарда крыши.

Вам также могут понравиться:

  • Скатная или наклонная крыша Детали конструкции и преимущества
  • Двускатная крыша – ее типы, компоненты, плюсы и минусы
  • Парапетная стена – 10 типов парапетной стены и области применения

Top 13 различных типов крыш Top 7 Различные типы крыш с изображениями – HPD 4 9000 9000 крыш с картинками

Существует множество популярных дизайнов и стилей крыш на выбор для вашего дома; варьируются от двускатной кровли, вальмовой, пирамидальной, плоской крыши, четырехскатной крыши и многих других. Мы собираемся выделить различные типы крыш с помощью изображений ниже:

1. Двускатная крыша

Двускатная крыша , вероятно, является наиболее распространенной крышей, используемой в домах. Он начинается на вершине дома, а затем спускается вниз.

Так что, если вам нравится традиционный стиль кровли, то это вариант для вас. Особенно, если вы живете в климате, где выпадает много дождя или снега.

Также проверьте >> Лучшие компании Mabati в Кении Здесь

2. Крыша капота

Крыша капота представляет собой двухскатную крышу с более низким уклоном под меньшим углом, чем более высокий уклон. Это идеальный вариант для дома с большой открытой верандой.

10 Основные проблемы с кровлей и решения

3. Крыша-бабочка

Как следует из названия, крыша-бабочка похожа на раскрытые крылья бабочки, образующие V-образную форму. Хотя крыша-бабочка является современным и эстетически привлекательным вариантом, она может стать настоящей головной болью.

4. Изогнутая крыша

Изогнутая крыша придает чрезвычайно современный и интересный вид любому зданию. Современные крыши используют гибкость металлических материалов, создавая одну большую изогнутую структуру.

Изогнутые крыши действительно помогают уменьшить сопротивление ветру, но в основном выбираются из-за потрясающего эстетического вида, который они могут придать зданию.

5. Купольная крыша

Купольная крыша восходит к началу Месопотамии , что объясняет широкое использование в различных культурах. Архитектурная линия крыши восходит к доисторическим временам, когда использовались природные материалы, такие как глина и камень. Символическая сторона отражает морги и культовые сооружения.

Современные здания с куполообразными крышами — это религиозные здания, правительственные/законодательные здания и функциональные сооружения, такие как стадионы.

Также проверьте: Пошаговое руководство по строительству дома в Кении

6. Плоская крыша

Хотя плоская крыша выглядит невзрачно, она часто используется в современных домах и домах в стиле середины века и может быть яркий дизайн, если вам нравится современный вид. Плоские крыши не совсем плоские, есть небольшой уклон, чтобы вода могла стекать в желоба. Эти крыши встречаются в жилых, коммерческих и промышленных районах.

7. Вальмовая крыша

Подобно шапочной крыше, вальмовая крыша имеет два различных уклона (нижняя часть предназначена для желоба). Такие крыши можно увидеть на фермерских домах и сараях.

Лучшие идеи планировки современного дизайна дома ЗДЕСЬ !!

8. Шатровая крыша

Шатровая крыша является распространенным вариантом конструкции крыши, используемым в австралийских домах. Шатровая крыша имеет прекрасный вид с отличным водоотводом, так как все скаты имеют уклон (обычно 22,5-35 градусов) и конструкция не очень сложная

Хорошо сделанная вальмовая крыша

>>ПОЛНОЕ руководство по поиску подходящего кровельного подрядчика

9. Пирамидальная крыша

Пирамидальная крыша представляет собой простую пирамиду с четырьмя симметричными наклонными сторонами.

10. Крыша солончака

Конструкция крыши солончака представляет собой асимметричную крышу с достаточно плоской крышей и крышей с большим уклоном на противоположном конце. Изначально они были разработаны для увеличения пространства.

11. Пилообразная крыша

Как и пильный диск, пилообразная крыша имеет несколько параллельных скатов, за которыми следует параллельная вертикальная поверхность. Этот дизайн крыши традиционно был стилем крыши промышленных зданий (который можно увидеть на многих складах), но теперь он часто используется в жилых зданиях.

12. Мансардная крыша

Мансардные окна содержат окно, которое выступает вертикально из традиционной скатной крыши, образуя расширенное окно в крыше.

Этот тип крыши наиболее популярен при переоборудовании чердака, обеспечивая простой способ расширения пространства и естественного освещения в переоборудованном чердачном помещении.

Деревянные или стальные каркасные фермы – что вам подходит?

13. Шестиугольная крыша беседки

Эта сложная конструкция крыши делает любую садовую беседку по-настоящему неповторимой.

Состоит из шести треугольных панелей крыши с одинаковым углом наклона и шести несущих стропил. Крыша этого типа чаще всего используется для красивой уникальной беседки в дополнение к газону дома или коммерческого сада.

Лучшее гидроизоляционное решение в Кении

Двускатная и шатровая кровля стилей (или их сочетание) являются наиболее распространенными в EA и наименее дорогими в установке, что делает их очень популярными среди домовладельцев.

Для получения экспертных услуг по кровельным работам, будь то установка, замена или ремонт новой крыши, обращайтесь в консультационную группу HPD

Типы и стили крыш: какие из них лучше всего подходят?

Существует множество различных типов крыш и стилей. Есть много факторов, определяющих результирующую форму крыши для вашего проекта:

  • Климат и окружающая среда, в которой вы строите
  • Доступность различных строительных материалов
  • Общий стиль дома

Например, уклон крыши будет пропорционален количеству снега или дождя, которое вероятно. увидеть. Так много домов в одном и том же районе будут иметь похожие стили крыш. Кроме того, некоторые типы крыш лучше подходят для домов определенного стиля. Важно помнить об этих факторах при строительстве новой крыши для вашего дома.

Хорошо спланированная форма крыши играет важную роль в поддержании структурной целостности вашего дома, а также повышает его пригодность для жизни, энергоэффективность и стоимость при перепродаже. Вот некоторые из распространенных типов крыш, которые следует учитывать, и для каких домов они лучше всего подходят.

Плоская крыша

Это один из самых простых типов крыш, который легко идентифицировать, потому что он очень распространен и имеет плоскую форму с небольшим уклоном или без него, как следует из названия.

  • Плюсы : Плоские крыши легче и дешевле построить, чем другие типы крыш, на них безопаснее стоять, и они, как правило, более доступны для обслуживания и ремонта.
  • Минусы : Основным недостатком этого типа крыши является то, что она требует большего ухода, чем другие типы, в основном потому, что отсутствие уклона может привести к накоплению мусора. Как правило, плоские крыши требуют замены кровли чаще, чем другие крыши, при этом срок службы многих материалов составляет всего 10-20 лет по сравнению с 25-50 годами для многих материалов скатных крыш.
  • Подходит для : Этот тип крыши отлично смотрится в домах в современном или минималистском стиле, в районах с сухим климатом.
  • Не подходит для : Плоские крыши не лучший выбор, если вы живете в районе, где бывает много снега или дождя.

Крыша Skillion

Крыша этого типа имеет одну плоскую поверхность, похожую на плоскую крышу. Скиллионная крыша отличается от стандартной плоской крыши более крутым и заметным уклоном.

  • Pros : Крыши Skillion дешевы, просты и быстры в строительстве. Они также не страдают от проблем с дренажем, с которыми сталкиваются менее крутые скатные крыши. Этот стиль можно использовать как расширение крыши или как крышу для всего дома, что делает его сильным элементом дизайна в современных домах.
  • Минусы : Конструкция крыши Skillion может привести к тому, что высота потолка будет слишком низкой, если уклон слишком крутой. Также этот тип крыши в основном рассматривается для навесов или пристроек. Не многие думают, что это тип крыши для всего дома.
  • Подходит для : Крыши Skillion придают дому промышленный и минималистичный стиль и отлично смотрятся в домах в современном стиле. Они распространены для дополнений к существующим домам, а также являются хорошим выбором для навесов и подъездов.
  • Не подходит для : Крыши Skillion плохо работают в районах с сильным ветром или ураганом и для некоторых могут быть слишком прочными элементами современного дизайна.

Двускатная крыша

Это один из самых популярных вариантов при выборе стиля крыши для вашего дома. Двускатная крыша — это простая треугольная крыша, которую вы, вероятно, представляете, когда думаете о крыше. Он имеет две поверхности крыши одинакового размера, расположенные под одинаковым углом друг к другу. Это делает гребень наверху и образует треугольную крышу. Есть также несколько вариаций этого типа кровли. К ним относятся боковая двускатная крыша, передняя двускатная крыша и крестообразная двускатная крыша.

  • Плюсы : Простая конструкция делает его дешевым и простым в сборке. Он эффективно отводит воду, обеспечивает хорошую вентиляцию и, как правило, обеспечивает наибольшее пространство на потолке.
  • Минусы : Наиболее вероятно, что из всех типов крыш будут повреждены крылья, обычно с обрушением торцевой стены из-за того, что она не закреплена должным образом. Гейбловые крыши должны иметь надлежащее крепление, которое зависит от силы ветра в вашем районе.
  • Подходит для : Двухскатные крыши отлично смотрятся на домах в классическом или колониальном стиле и хорошо работают в районах с большим количеством осадков из-за наклона крыши.
  • Не подходит для : Этот тип крыши не подходит для районов, подверженных сильным ветрам.

Вальмовая (шатровая) крыша

Это очень распространенный тип крыши, который имеет конек над частью крыши, образуя две стороны многоугольника и две стороны треугольника . Вальмовая крыша не имеет плоских сторон, как двускатная; вместо этого все стороны крыши наклоняются вниз, чтобы соответствовать стенам дома. Существуют также варианты шатровой крыши, такие как пирамидальная шатровая крыша, крестообразная шатровая крыша и полушатровая крыша.

  • Плюсы : Шатровая крыша защищает большую часть дома от таких элементов, как солнце, ветер и дождь, которые со временем могут потребовать повышенного ухода за конструкцией. Они также обеспечивают лучшее внутреннее крепление, чем большинство типов крыш, а водосточные желоба легко крепятся по всему дому благодаря одинаковой высоте.
  • Минусы : Вальмовые крыши предлагают меньше внутреннего пространства крыши, предлагая меньше потенциального места для хранения/полезного пространства и затрудняя доступ для обслуживания. Шатровые и более сложные вальмовые крыши требуют большего ухода и должны содержаться в ендовах без мусора, чтобы влага и грязь не привели к выходу из строя гидроизоляции ендовы.
  • Подходит для : Этот тип крыши лучше всего подходит для современных домов или домов в стиле ранчо, а также отлично подходит для домов в районах с сильным ветром или ураганами из-за их мощной внутренней жесткости.
  • Не подходит для : Владельцам домов, которые ищут крышу, требующую меньшего участия при строительстве, не следует устанавливать вальмовую крышу. Кроме того, вальмовые крыши не идеальны для домовладельцев, которые хотят использовать чердак как полезное пространство.

Крыша Gambrel

Крыша этого типа имеет два совершенно разных ската на каждой из двух симметричных сторон . Нижний склон имеет крутой уклон, иногда почти вертикальный, в то время как верхний склон ниже. Вальмовая крыша использует этот метод на двух из четырех сторон дома.

  • Плюсы : Вальмовые крыши обеспечивают достаточно места для чердачного хранения, их легко обрамлять, и они обеспечивают отличные дренажные возможности.
  • Минусы: Эти крыши недостаточно прочны, чтобы выдерживать давление сильного снега или ветра, и требуют частого обслуживания.
  • Подходит для: Вальмовые крыши прекрасно смотрятся в домах различных стилей, включая классические дома, коттеджи и дома с гонтовой черепицей.
  • Не подходит для: Эти крыши не идеальны для районов с сильным снегопадом или сильным ветром.

Мансардная крыша

Мансардная крыша, также известная как французская крыша, представляет собой четырехскатную крышу с двойным скатом с каждой стороны, которые встречаются, образуя пологую крышу. Нижний склон намного круче верхнего. Стороны могут быть плоскими или изогнутыми, в зависимости от стиля. Это очень похоже на стиль вальмовой крыши, но в этом стиле используются все четыре стороны дома.

  • Плюсы: Мансардные крыши могут помочь создать много дополнительного жилого пространства. Использование пространства в качестве полноценного чердака или жилого помещения, называемого чердаком, очень популярно. Их легко спроектировать и построить, и к ним легко добавить дополнения.
  • Минусы: Низкая скатная часть мансардной крыши не идеальна для районов с сильным снегопадом и обычно стоит дороже, чем крыши других стилей, из-за деталей и материалов, из которых они сделаны.
  • Подходит для: Мансардные крыши хорошо смотрятся в домах в классическом и викторианском стиле и придают дому неповторимый вид.
  • Не подходит для: Дома в районах с сильным снегопадом не идеальны для мансардных крыш.

Для получения примеров проектов и получения более подробной информации о различных формах и стилях крыш, а также для определения того, какие из них могут лучше всего соответствовать вашим потребностям, домовладельцы должны связаться со специалистами по кровле All Weather Tite, мы будем рады помочь вам с вашим кровельным проектом!

типов конструкций крыш | Архитектура

От ремесленного до индивидуального, от Тюдоровского до традиционного, от модерна середины века до викторианской эпохи — существует широкий выбор архитектур. Стиль вашего дома часто диктует другие аспекты его внешнего вида, от дверей, окон, содроганий и даже до ландшафта и земли.

Но нет ничего важнее кровельной системы, как с точки зрения ее внешнего вида, так и с точки зрения того, как она защищает самые большие инвестиции, которые многие из нас когда-либо делали. Хотите верьте, хотите нет, но тип конструкции крыши может играть роль в самой кровельной системе.

Типы архитектуры проектирования крыш

Ниже приведены различные типы архитектуры проектирования крыш в их основных формах. По мере увеличения размера дома вы можете увидеть комбинацию типов крыш, чтобы максимизировать пространство или сделать проект более управляемым. И в нестандартных домах может быть три или четыре разных типа кровли.

Остроконечная крыша
Это относительно простая конструкция крыши с двумя наклонными сторонами крыши, сходящимися на пике или коньке дома. Подумайте о пряничных домиках, которые вы делали на праздники, а может быть, делаете до сих пор! Уклон крыши может быть очень крутым или небольшим, но в любом случае это двускатная крыша.

Крыша с закругленными углами
Также известная как двускатная крыша с обрезанными краями. Возьмите базовую конструкцию двускатной крыши, а затем удалите углы с обеих сторон. Этот тип архитектуры дизайна крыши создает треугольник на обоих концах конька, также известный как «бедро». Это способ придать вашей линии крыши дополнительный интерес.

Крыша со скрещенными двускатными крышами
Крыша со скрещенными двускатными крышами — это тип конструкции крыши, который включает в себя две двускатные крыши, которые пересекают друг друга перпендикулярно друг другу. Представьте себе длинную остроконечную крышу, идущую с востока на запад. Теперь добавьте еще одну остроконечную крышу, идущую с севера на юг, обычно посередине «другой» крыши, но не всегда.

Другой пример скрещенной двускатной крыши – это выступающая двускатная крыша, окруженная с обеих сторон или только с одной стороны крышей с другим уклоном. Есть еще только один конек, где все еще встречается комбинация скатов крыши. Этот тип крыши создает драматический вход.

Шатровая крыша
В то время как двускатная крыша имеет две стороны, которые сходятся на коньке, четырехскатная крыша имеет четыре стороны. Все четыре стороны могут встречаться наверху, как пирамида, или две противоположные стороны (например, сторона, обращенная к западу/востоку) встречаются, чтобы создать небольшой гребень, который другие стороны (север/юг в этом примере) встречаются на обоих концах. Это позволяет сделать карнизы вокруг всех четырех сторон дома.

Голландская двускатная крыша
Этот тип конструкции крыши представляет собой комбинацию остроконечной и вальмовой крыш. Начиная снизу с четырехскатной крыши, четыре стороны поднимаются вверх до определенной точки, где она переходит в двускатную крышу. Теперь есть две стороны, которые имеют вертикальные стороны спереди и сзади дома.

Две другие стороны ведут к хребту. Эти задние и передние фронтоны позволяют при необходимости добавить дополнительное пространство на чердаке или добавить окно для большего естественного света или дополнительного интереса. Этот тип крыши популярен в домах в фермерском стиле, потому что он позволяет делать веранды по периметру.

Вальмовая крыша
Если вы когда-нибудь видели большой красный амбар, вы, вероятно, знакомы с вальмовой крышей. Две стороны крыши встречаются, образуя конек, похожий на остроконечную крышу, с одним поворотом: ближе к вершине крыши наклон меняется на гораздо более пологий. Подумайте о 15-градусном склоне наверху, который затем опускается до 60 градусов и более. Двойные уклоны обеспечивают дополнительное место для хранения в верхней части здания.

Мансардная крыша
Подобно двускатной крыше, подстраивающей дизайн двускатной крыши, мансардная крыша делает то же самое с вальмовой крышей. Четыре стороны в верхней части крыши наклоняются на один градус перед переходом к более крутому склону. Цель этой крыши — обеспечить больше полезного пространства на чердаке, как и в стиле вальма. Это также очень интересный вид для дома.

Капотная крыша
Принципы конструкции капотной крыши соответствуют архитектуре конструкции мансардной крыши, но наклоны обратные. Склоны в верхней части крыши крутые, а в нижней — более плавные. Этот стиль предусматривает больше покрытия крыльца или патио.

Односкатная крыша
Односкатная крыша имеет только одну плоскость, начиная с низкой в ​​одной точке и выше с противоположной стороны. Их обычно можно увидеть в небольших проектах (например, в сарае), потому что в более крупном здании вам понадобится больше материалов для создания «высокой» точки крыши, чтобы создать достаточную наклонную крышу для стока воды.

Плоская крыша
Как следует из названия, плоская крыша имеет небольшой уклон. Всегда будет хотя бы несколько градусов уклона, чтобы вода могла стекать с крыши. Там, где в других архитектурных стилях используются желоба на торцах крыши, плоские крыши оснащены шпигатами, небольшими отверстиями на краю плоской крыши, которые соединяются с водосточными трубами.

Кровельные материалы

Независимо от типа конструкции крыши вашего дома, обратите особое внимание на типы материалов, которые вы хотите использовать для замены крыши. Вы заменяете крышу на простой арендованной двускатной крыше или строите индивидуальный дом «навсегда»? Хотя стоимость всегда имеет значение, она не должна быть единственным фактором.

Композитная или архитектурная черепица лучше сдается в аренду, чем шифер, в то время как металлическая крыша будет идеально смотреться на ферме с вальмовой кровлей. Крыша играет большую роль в общей эстетике вашего дома, поэтому следует учитывать материал и даже цвет кровли.

Установка крыши не менее важна: как бы хорошо она ни выглядела, если крыша протекает, несчастье обязательно последует. Если ваша кровля представляет собой комбинацию конструкций, опыт будет иметь значение, когда придет время создавать бесшовные и водонепроницаемые переходы.

Warner Roofing & Construction: Опытные подрядчики

Имея опыт работы в строительстве, Warner Roofing знакома со всеми типами архитектурных проектов домов и понимает элементы дизайна, которые могут повлиять на определенные типы кровли. Когда вы работаете с нами, вы будете работать с проектно-строительной компанией, которая поможет спланировать идеальную кровельную систему для вашего дома.

Помимо поиска идеальных кровельных материалов и непревзойденного мастерства, Warner Roofing может дополнительно защитить ваш дом с помощью установки, ремонта и наложения водосточной системы. Хотите добавить дополнительные достопримечательности, а также естественное освещение? Мы устанавливаем световые люки и солнечные трубы на протяжении десятилетий.

Готовы обновить свою крышу? Свяжитесь с Warner Roofing.

7 типов наклонных крыш для современных домов

Что составляет суть того, что мы называем «укрытием», так это «крыша». Крыша является одним из самых полезных элементов любого дома. Но может ли крыша быть захватывающим архитектурным элементом конструкции здания? Ну, только потому, что он служит этой важной цели, это не значит, что он не может быть захватывающей архитектурной особенностью. В нашей стране крышам придается наименьшее значение, когда речь идет об их эстетике. Но, учитывая уклон крыши, ее крутизну и пересечение плоскостей, вы можете по-настоящему творчески подойти к дизайну крыши, придав своим конструкциям совершенно уникальный внешний вид. Сегодня мы рассмотрим 7 видов ломаных крыш, которые идеально подходят для современных домов.

7 удивительных типов наклонных крыш

Эти 7 типов наклонных крыш добавят новый подход к обычной крыше под разными углами:

1. Пилообразная крыша Источник

Пилообразная крыша состоит из последовательности гребней, которые иметь двойные смолы с каждой стороны. Крыша имеет 2 или более параллельных крыш, которые выглядят как зубья пилы. Один склон каждого члена круче другого. Обычно более крутые поверхности застеклены; кроме того, у них может быть один зуб или много зубов. Пилообразные крыши лучше всего подходят для больших промышленных зданий, таких как фабрики; это популярный выбор, поскольку он обеспечивает естественное освещение.

2. Гиперболическая параболоидная крыша Источник

Гиперболическая параболоидная крыша по определению представляет собой крышу с двумя фронтонами и одним коньком. Его также называют седельной крышей, седельной или седельной крышей. Напряжение, созданное при проектировании этой крыши, создает впечатление, будто она вытянута из угла в угол, создавая кажущуюся органичную форму. Такая форма конструкции крыши требует минимального контакта с наружными стенами и отсутствия внутренней поддержки. Эта форма крыши идеальна для тех, кто ищет более открытую, легкую и экономичную конструкцию.

3. Крыша солончака Источник

Крышу солончака также можно отнести к ответвлению двускатной крыши. Этот тип наклонной крыши очень похож на двускатную крышу; с разницей в длине кровельных панелей, образующих конек. Обычно в такой конструкции крыши одна сторона длиннее другой, что придает зданию особую индивидуальность. Они лучше всего подходят для частных домов.

4. Односкатная крыша Источник

Односкатная крыша также известна как скиллионная или односкатная крыша. Односкатная крыша имеет одну единственную плоскую поверхность, но она не похожа на стандартную плоскую крышу, потому что уклон скатной крыши намного круче и заметнее. Односкатная поверхность односкатной крыши не соединена с другой поверхностью крыши, что отличает ее от двухскатной или двускатной крыши. Их очень легко построить, и они придают сдержанный, уникальный вид.

Прочтите: Конструкция скатной крыши лучше всего с глиняной черепицей

5. Крыша амбара Источник

Также называемая крышами Gambrel, это разновидность остроконечной крыши. Стиль крыши амбара очень часто связан с голландскими строительными традициями и амбарами. Они разбивают каждую наклонную секцию крыши на две части: одну ближе к относительно плоскому коньку, а другую ближе к карнизу, который резко опускается вниз. В то время как многие думают, что этот стиль кровли идеально подходит и используется в основном только в сараях, это отличный выбор для жилого строительства. Это потому, что он добавляет так много дополнительного пространства в структуру.

6. Крыша-бабочка  Источник

Подобно красивым крыльям бабочки, эта конструкция крыши состоит из двух плоскостей, наклоненных друг к другу. Эта форма кровли приобрела огромную популярность в 1950–1960-х годах и до сих пор используется архитекторами. Этот стиль устраняет необходимость в традиционных водосточных желобах и водосточных системах, поскольку дождевая вода стекает прямо в центральный желоб, где ее можно собирать. Они удивительны в плане увеличения энергии, так как солнечные панели могут быть стратегически размещены так, чтобы максимально эффективно улавливать солнечные лучи.

7. Наклонная крыша Источник

Резко наклонная наклонная крыша выглядит как гигантское крыло, возвышающееся над внешним краем строения. Поскольку наклонная крыша выходит за пределы стен дома, она обеспечивает уединение и укрытие для развлекательных площадок снаружи и в то же время позволяет естественному свету проникать внутрь.

Заключительные мысли

Наклонные крыши — отличный вариант для домов и жилых домов. Они эффективны, эстетичны и в то же время функциональны. Но опять же, такие факторы, как погода, стоимость, материалы, окрестности, также играют огромную роль в определении типа крыши, которую вы должны установить.

Учитывая материал Если вам нужна помощь в принятии решения, Wienerberger предлагает огромное разнообразие кровельных материалов, которые эстетически привлекательны и придают зданию определенный класс. Ассортимент глиняных крыш Wienerberger Koramic соответствует самым передовым технологиям производства, которые придают совершенно уникальный и индивидуальный стиль портфолио черепицы. Глиняная черепица Koramic с разнообразной цветовой гаммой и отделкой может сделать внешний вид здания настоящим удовольствием для глаз.

Для получения дополнительной информации о нашей кровельной продукции посетите нас по телефону https://www.wienerberger.in/products/roof.html Мы будем рады услышать от вас и помочь!

Вам может понравиться:

Исторический ремонт 100-летней крыши здания Докетт в Кембридже, Великобритания

7 уникальных стилей кровли в бенгальской храмовой архитектуре Кровельные материалы, которые вы должны знать

Автор: эксперт по строительству из Wienerberger, Индия Руководство по проектированию типов крыш, в том числе, что такое, различные категории, углы, уклоны для различных типов крыш, как определить уклон и идеальные материалы.
Крыши были одним из важнейших структурных компонентов зданий с самого начала цивилизации. Он обеспечивает уединение и защищает конструкцию здания и его обитателей от неблагоприятных условий.

При проектировании и строительстве крыши необходимо учитывать несколько конструктивных параметров, наиболее важным из которых является водоотвод. Хорошая конструкция крыши требует тщательного изучения всех влияющих аспектов и применения различных кровельных материалов.

Конструкцию водостока можно определить по уклону крыши, который должен быть предусмотрен, что делит крыши на две категории: плоские крыши и скатные или наклонные потолки.

Содержание

Что такое скатная крыша?

Скатные кровли — это кровли, спускающиеся от центрального конька в один, два или более сегментов (в зависимости от конструкции). Скатные крыши традиционно были деревянными, но современные технологии строительства позволяют использовать бетон с деревянным покрытием в качестве поверхности опалубки.

Скатные крыши обеспечивают адекватный дренаж по сравнению с другими вариантами, что делает их идеальными в местах, где часто бывают дожди и снегопады.

«Уклон» или крутизна крыши рассчитывается путем деления ее вертикального подъема на ее горизонтальный пролет.

Односкатная крыша

Односкатная крыша имеет только одну поверхность и обычно используется для покрытия террас; тем не менее, сейчас он широко используется в современной архитектуре над жилищами. Эта крыша также является наиболее рентабельной, поскольку ее проще всего построить.

Односкатные крыши заслуживают внимания, особенно для тех, кто живет в ветреных местах. Помните, что чем больше уклон крыши (угол), тем меньше ветровая, снеговая и дождевая нагрузка.

Двускатная крыша

Наиболее распространенный тип крыши — двускатная крыша. Двухскатная крыша образует треугольник из двух поверхностей, соединенных наверху коньком.

Две поверхности крыши поддерживаются несущими стенами, в результате чего образуются треугольники, известные как фронтоны. Во фронтонах часто делают окна, пропускающие естественный свет.

Основным преимуществом этой крыши является то, что она имеет наименьший выступ, что позволяет устанавливать различные кровельные покрытия.

Двухскатные крыши бывают двух видов: симметричные и асимметричные. Самый популярный вариант – симметричный. Это идеальный треугольник, так как все его поверхности равны.

Углы уклона крыши

Углы уклона крыши — это отношение, выражающее уклон крыши. Однако на всех скатных крышах нет единого стандарта уклона крыши.

Существуют такие факторы, как кровельные материалы и местные условия, которые помогают определить допустимый диапазон шагов для конкретной конструкции.

Вертикальный «подъем» крыши на аналогичное расстояние по горизонтали, называемое «угол», используется для расчета уклона крыши. Отношение показывает, насколько крыша поднимается на каждый фут ее пробега. Шаг предполагает пробег в фут или 12 дюймов.

Шаг 4/12, например, представляет собой крышу, которая поднимается на 4 дюйма на каждые 12 дюймов пробега.

Уклон крыши от 30° до 50° очень эффективен для обеспечения защиты от непогоды, надлежащего отвода воды, максимальной теплоотдачи и хорошей вентиляции. Однако этот угол наклона не всегда достижим в таких проектах, как расширение дома.

В ледяном климате углы крыши могут быть полезными или разрушительными, в зависимости от расположения. Наклонная крыша может выдерживать больше структурных нагрузок, чем плоская крыша.

Плоская крыша под тяжестью снега обрушивается значительно медленнее, чем наклонная. В заснеженной местности плоская крыша – не лучший вариант.

Стандартный уклон крыши

Наиболее часто используемый уклон крыши составляет от 4/12 до 9/12. Крыши с малым уклоном имеют незначительный уклон и характеризуются уклоном менее 4/12.

Плоские крыши определяются как крыши с уклоном менее 2/12, даже с небольшим наклоном. Крутые крыши имеют уклон более 9/12.

Минимальный уклон крыши

Наименьший уклон крыши составляет 1/4:12, что соответствует высоте 1/4 дюйма и длине 12 дюймов. Сборная кровля или специализированная синтетическая кровля — единственные варианты для такого небольшого шага.

Крыши с малым уклоном не следует использовать на крытых верандах рядом с деревьями или в местах с сильным дождем, чтобы предотвратить скопление мусора и воды на поверхности крыши.

Минимальный уклон крыши для черепицы

Как насчет таких свойств, как крыша с уклоном 3/12, если 4/12 и выше считается типичным, а 2/12 считается минимальным? На этих промежуточных участках мы устанавливаем черепицу, но вы должны соблюдать особые меры предосторожности при укладке.

Все формы черепицы требуют наличия уклона для эффективного функционирования. 2/12 — минимальный критерий.

Минимальный уклон крыши для металлической кровли

Без применения герметика внахлест минимальный уклон для металлических крыш без пайки и шва внахлест составляет 3 единицы по вертикали и 12 единиц по горизонтали (уклон 25%).

При нанесении герметика внахлест минимальный уклон составляет 1/2 единицы по вертикали на 12 единиц по горизонтали (наклон 4%).

Вы должны наносить герметик внахлест в соответствии с инструкциями по установке, предоставленными сертифицированным производителем. Системы крыш со стоячим фальцем должны иметь минимальный уклон 1/4 по вертикали на 12 единиц по горизонтали (уклон 2%).

Минимальный уклон крыши для снега

Крыши в снежном климате должны иметь минимальный уклон 10°. Крыша с более крутым уклоном быстрее сбрасывает снег.

В то время как угол крыши помогает сбрасывать снег, добавление слишком большого количества углов для более эстетичного внешнего вида может привести к структурным проблемам со снегопадом зимой. Вода и сильный снег должны быстро стекать с крыши.

Уклон плоской крыши

Крыши с уклоном от 1° до 10° считаются плоскими крышами. Плоские крыши не совсем плоские. Хотя он кажется горизонтальным, обычно он имеет минимальный уклон 1/4 на каждый фут.

Этот уклон позволяет воде стекать с крыши и от конструкции, предотвращая повреждения.

Крыша с малым уклоном

Крыша с малым уклоном имеет уклон менее 22°. Стандарт традиционно предписывает минимальный уклон крыши 20 °; однако теперь доступны более низкие частоты тона, если это необходимо, благодаря современным разработкам.

Поскольку недавние ограничения по планированию привели к увеличению числа людей, достраивающих свои дома, производители вложили средства в производство крыш с малым уклоном, чтобы удовлетворить этот спрос.

Крыши с малым уклоном являются фантастической альтернативой плоским крышам, поскольку они позволяют воде надежно стекать, не скапливаясь и не попадая в конструкцию.

Крутая скатная крыша

«Крутой крышей» называется любая крыша с отношением подъема/уступа более 4:12.

Чрезвычайно крутая крыша (ESR) имеет более чем 12:12, вплоть до прямой вертикальной плоскости, и архитектурно имеет «драматический уклон».

Нижние навесы, мансарды, А-образные рамы, а также крыши Carpenter Gothic или Victorian Gothic Revival являются наиболее распространенными типами крыш, которые попадают в эту группу.

Крыши с крутыми скатами создают очевидные трудности при строительстве и ремонте. В то время как первоначальные цены на строительные материалы/работу/оборудование (MLE) могут быть непомерно высокими для большинства бюджетов, стоимость их замены является самой шокирующей.

Составной показатель MLE невероятно увеличивается при удалении, очистке и повторном нанесении войлочной мембраны и гонта для очень крутых крыш.

Как определить уклон крыши

Вряд ли вы будете знать, как рассчитать уклон крыши, если вы не работаете в строительстве или ранее не работали на крыше. Эта информация полезна для различных ремонтных работ дома, но она необходима, если ваш следующий проект «сделай сам» связан с крышей.

Существует несколько методов определения уклона крыши. Вам понадобится только рулетка, спиртовой уровень и калькулятор. Имея в руках эти инструменты, все, что вам нужно, — это доступ к вашему чердаку и некоторые базовые математические знания.

• Для начала определите длину рулетки или спиртового уровня на вашей крыше. Пробег — это расстояние между вершиной вашей крыши и стеной в горизонтальной плоскости.

• Следующим шагом является расчет подъема. Подъем — это расстояние между вашей вершиной и стеной конструкции.

• Для касательной разделите подъем от участка (касательная = подъем ÷ длина участка)

• Затем разделите единицу на длину касательной.

• Наконец, умножьте этот результат на 180/π, чтобы определить уклон вашей крыши.

ПОМНИТЕ: Шаг крыши = (1 ÷ Касательная (Подъем ÷ Бег))*180/π

Существуют различные варианты расчета шага онлайн и в приложениях для смартфонов, которые являются более удобной альтернативой чтобы достать карандаши и бумагу. Для использования этих калькуляторов вам потребуются те же измерения подъема и пробега, что и при ручных расчетах.

Некоторые из них более продвинуты и могут определить уклон вашей крыши, просто взглянув на картинку. Приложение VELUX Roof Pitch, доступное как для iPhone, так и для Android, является опцией.

Однако использование этих калькуляторов имеет определенные недостатки. Если угол вашей камеры или окружающее освещение не оптимальны, то фотосъемка может пойти не так.

Можно ли устроить террасу на скатной крыше?

Ничто не сравнится со спокойным днем ​​на балконе на крыше. С террасы на крыше открывается великолепный вид, не выходя из собственного дома, независимо от того, живете ли вы в городской зоне или в центре сельской местности.

Однако самостоятельно создать настил на крыше может быть сложно, особенно если крыша имеет наклон. Есть важные вещи, которые следует учитывать, такие как структурная целостность и дополнительный вес колоды.

Опорные балки, конструкция настила и материал настила являются тремя наиболее важными компонентами настила крыши. Балки — это то, что позволяет построить ровную крышу на наклонной крыше. Для этого жизненно важного компонента используйте самую прочную древесину, какую сможете найти.

Лучший кровельный материал для крыши с малым уклоном

Для крыш с малым уклоном используются те же материалы, что и для «обычных» крыш (а может и больше).
