Вентиляция котельной частного дома

Главная

Статьи

Вентиляция котельной частного дома

Применение большого количества энергосберегающих технологий при строительстве частных домов стало экономически обоснованной необходимостью. Для сохранения тепла в доме закупоривается каждое сквозное отверстие, и приток свежего воздуха в дом полностью перекрывается. Как результат — полное отсутствие циркуляции воздуха и появление плесневых грибков в помещении. Решить вопрос может монтаж продуманной системы вентиляции. Особенно актуальным этот вопрос становиться в доме с собственной котельной.

Функции вентиляции и её необходимость в котельной

Горение и эффективный расход любого топливного материала в котле частного дома происходит только за счет поступления постоянного потока свежего воздуха. Когда отопительная установка расположена в помещении со старыми оконными рамами, притока через щели в негерметичных проемах вполне достаточно. В противном случае необходимо обеспечить принудительный отток отработанного и поступление чистого воздуха.

Грамотно смонтированная вентиляция котельной частного дома

  1. создаст условия для притока кислорода в помещение,
  2. защитит стены от сырости и плесневого грибка,
  3. повысит КПД котельного оборудования,
  4. снизит концентрацию продуктов горения в котельной.

Постоянное скопление угарного газа в воздухе несет не только угрозу жизни и здоровью жильцов. Гарь и копоть оседают на внутренней поверхности труб и уменьшают эффективность работы котельного оборудования. Установка отдает меньше тепла в помещение, и обогрев происходит гораздо хуже. Качественные вентиляционные каналы могут продлить срок работы котла на более длительное время и создать в доме благоприятный микроклимат. Особенно актуально этот вопрос стоит там, где проживают маленькие дети.

Виды вентиляции

Для обеспечения беспрерывного воздухообмена используют естественную или принудительную вентиляцию.

Как оборудовать естественную вентиляцию?

Газовый котел мощностью в 30 киловатт нуждается в оборудовании продухом с диаметром от 15 см. Допускается монтаж вытяжки с выходом трубы на крышу. Продух и вытяжную трубу рекомендуется оборудовать обратным клапаном для препятствия оттока воздуха на улицу. К основным достоинствам этого способа относится его доступная стоимость. К недостаткам можно отнести отсутствие контроля над частотой смены кислорода в комнате с котлом.

Как оборудовать искусственную вентиляцию?

Искусственная вентиляция монтируется в помещениях с отсутствием оконных проемов. Она состоит из системы вытяжных труб, которые могут быть расположены как горизонтально, так и вертикально. Воздухообмен происходит принудительно, за счет работы вентиляторов. Грамотно смонтированная система постоянно обогащает кислородом воздух в котельной, но требует серьезных материальных затрат на обустройство и обслуживание. Принудительная вентиляция котельной полностью энергозависима.

Обычно с заданной функцией справляются канальные вентиляторы, которые подбираются в зависимости от сечения вентканалов. Если в доме используется напольный газовый котел, то при расчете останавливаются на вентиляторе с 30% запасом при максимальной нагрузке. На показатель мощности влияет длина и сечение воздуховода, а также количество его изгибов. Корпус для вентилятора должен быть медным или алюминиевым во избежание возгорания и плавления.

Комбинированная вентиляция

Специалисты советуют проектировать одновременно два вида. Это повысит уровень безопасности, и позволить избежать аварийных ситуаций, связанных со скоплением угарного газа.

Требования к обустройству вентиляции

Атмосферный обмен в помещении газовой котельной должен происходить согласно санитарно-гигиеническим нормам. Все рекомендации и требования прописаны в разрешительных документах и регламентируются СНиП 2.04.05, II-35. В соответствии с ними к исполнению обязательны следующие пункты:

  1. Отверстие для оттока отработанного воздуха должно располагаться под потолком. Очистной клапан для котла – на расстоянии не ниже 30 см от дымохода.
  2. Все приточные каналы оборудуются в нижней части помещения. Каналы для выброса — в верхней.
  1. Проект и схема вытяжной магистрали составляются из расчета мощности котла. На 1 киловатт мощности необходимо обеспечить 8 см.кв. продуха с открытого пространства или 30 см. кв. из смежного помещения.
  2. Труба дымохода должна быть полностью герметична. Попадание продуктов горения в жилой дом не допускается.
  3. Обеспечение трех полных циклов обмена воздушных масс в помещении за 1 час. Кратность рассчитывается согласно санитарно-гигиенических нормам при рекомендуемой высоте потолка 6 метров.

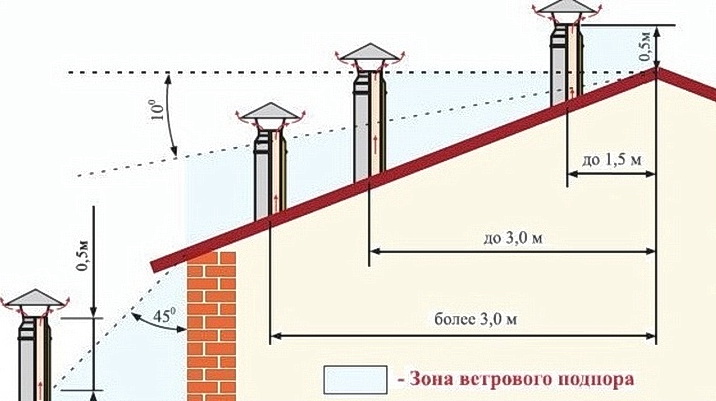

  4. Труба естественной вентиляции должна располагаться строго ветикально и быть высотой не менее 3 метров.

Современные котлы – это сложное оборудование, включающее в себя вентиляторы, фильтры, калориферы и специальные датчики контроля факторов окружающей среды.

Расчет вентиляции

Эффективность работы вентиляционной системы зависит не только от правильности монтажа, но и от рассчета математических данных. Для составления грамотного проекта следует учитывать следующие показатели:

  1. Площадь помещения для котельной (в том числе высота потолков)
  2. Мощность и количество отопительного оборудования
  3. Скорость потока воздуха в воздухоотводах.

Для наглядности можно рассмотреть проект монтажа вентмагистрали в помещении с параметрами — длина комнаты 3 метра, ширина — 2 метра, высота — 3 метра:

  1. Рассчитываем объём комнаты по следующей формуле Высота Х Ширину Х Длину помещения. 3 х 2 х 3 = 18 метров кубических.
  2. Рассчитываем кратность согласно санитарных норм (6-3)х0,25 +3 = 3,75 метра куб.
  3. За один час в котельной должно смениться 3,75 х 18 = 67,5 метров кубических.
  4. Согласно таблице необходимый диаметр труб должен составлять не менее 160 мм.
Диаметр, мм Расход воздуха в м3/час при скорости в м/сек
1 2
3		 4 5 6 7 8
100 28.3 56.5 84.8 113 141 170 198 226
125 44.2 88.3 132 177 221 265 309 353
140 55. 4 111 166 222 277 332 388 443
160
 72.3 145 217 289 362 434 506 579
180 91.6 183 275 366 458 549 641 732
200 113 226 339 452 565 678 791 904
225 143 286 429 572 715 858 1001 1145
250 177 353 530 707 883 1060
1236		 1413
280 222 443 665 886 1108 1329 1551 1772
315 280 561 841 1122 1402 1682 1963 2243
355 356 712 1068 1425 1781 2137 2493 2849
400 452 904 1356 1809 2261 2713 3165 3617
450 572 1145 1717 2289 2861 3434 4006 4578
500 707 1413 2120 2826 3533 4239 5946 5652



Расчет параметров приточной трубы происходит по точно такому же принципу.

Вывод

Проектирование и монтаж системы вентиляции в котельной частного дома — вопрос безопасности и здоровья его обитателей. При отсутствии уверенности в собственных силах стоит обратиться к специалистам по устрйоству вентиляционных систем – компании «Авент». Малейший просчет во время строительства может нанести ущерб котельному оборудованию, досрочно вывести его из строя и создать взрывоопасную ситуацию в помещении.

Разумнее всего доверить разработку проекта и сборку системы одной компании. Закрытый цикл, проведённый работниками одной фирмы, существенно сэкономит время и поможет в дальнейшем избежать проблем с ремонтом и обслуживанием вентиляционной установки.



Получить консультацию специалистов можно по телефону 8 (812) 385-50-60,
и по электронной почте: [email protected]



Отправить сообщение

Вентиляция в частном доме из канализационных труб и комплектующие пластиковые

Недорогая и практичная вентиляция в частном доме из канализационных труб применяется давно. Система зарекомендовала себя как надежная и прочная. К тому же материалы стоят недорого – тоже плюс. При некотором опыте мастер собирает сеть самостоятельно, с учетом особенностей конструкции. Рассмотрим правила и нормативы формирования каналов вентиляции, схемы и технологию выкладки.

Содержание

  • Правила обустройства вентиляции из канализационных труб
    • Преимущества и недостатки
    • Нормативная база
  • Расчет диаметра труб
  • Изготовление вентиляции своими руками
    • Создание схемы вентиляции
    • Подготовка и монтаж труб
  • Дополнительные элементы вентиляции из труб

Правила обустройства вентиляции из канализационных труб

Для правильных расчетов сети учитываются рекомендации и нормативные значения параметров воздухообмена. Для помещения в 20 м2 регулярность обновления воздуха составляет не менее 3 м3/час на каждый 1 м2 комнаты. Для кухни показатели выше – не менее 110 м3/час на 1 м2.

При выборе пластикового трубопровода для вентиляции разумно монтировать весь воздуховод из изделий того же материала. Такая сеть снижает вероятность ступенчатых стыковок и упрощает процесс монтажа.

В частных домах объединять системы канализации и вентиляции не рекомендуется. Такая сеть повышает риск образования обратной тяги. Кроме того, выводы фановой трубы и печной должны быть на расстоянии до 2 метров друг от друга.

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Ряд общих правил обустройства вентиляции для частного дома:

  1. При формировании естественной вентиляции применяются пластиковые трубы. Гофрированные практичнее для приточно-вытяжной.
  2. Малое количество поворотов, изгибов повышает эффективность сети. Прокладка осуществляется по самому короткому пути от приточного до вытяжного отверстия.
  3. Высота вытяжных труб не ниже 5 м, чтобы обеспечить нормальный уровень тяги. Если нет возможности обеспечения нужной высоты, в каналы встраиваются вентиляторы.
  4. Принудительная вентиляция формируется так, чтобы объем притока воздуха был ниже, чем масса выходящей отработки.
  5. Забор приточного потока естественной вентиляции осуществляется с улицы или подвала. Во втором случае обеспечивается регулярный воздухообмен цокольного помещения с максимальным выводом отработки наружу.
  6. Стандартом считается кратность воздухообмена раз в 60 минут со сменой полного объема отработки. Для комнат площадью в 40 м2 требуется приток не менее 120 м3/час.
На заметку! Поток свежих масс воздуха осуществляется через щели и проветриватели – это инфильтрационная система. Еще бывает контролируемый приток через вентиляторы и системы климат-контроля. Размещать вытяжной канал рекомендуется на 25 см ниже потолка.

Преимущества и недостатки

Кроме того, что пластиковые трубы диаметром в 110 мм в два раза дешевле оцинкованных, кирпичных, есть другие плюсы:

  • обеспечивается высокая герметичность соединений;
  • разнообразие дополнительных деталей помогает выполнить повороты плавно и под любым углом;
  • удобство монтажа;
  • гладкость внутренних туннелей не создает препятствий для перемещения потоков воздуха;
  • стойкость к коррозии;
  • сохранение стабильности формы;
  • возможность сооружения сетей любой конфигурации;
  • не нужны крепежи, винтовые фиксаторы;
  • высокие технические характеристики пластика, причем показатель прочности тут не самый важный – он мало значит при скрытой прокладке.

Что касается минусов, то их немного – высокая электростатичность пластика и низкая температура плавления. Второй показатель влияет на выбор зоны выкладки вентиляции – ПВХ изделия не рекомендуется применять в помещениях с температурой от +80 С.

На заметку! Выпускаются трубы для вентиляции с круглым или прямоугольным сечением. Круглые занимают много места, плоские экономят его. Но первые считаются более прочными.

Нормативная база

Требования СНиП устанавливают кратность воздухообмена для помещений частного дома и других строений. Так, для помещения в 20 м2 регулярность обновления воздуха составляет не менее 3 м3 час на каждый 1 м2 комнаты. Для кухни показатели выше – не менее 110 м3/час на 1 м2 при условии установки электроплиты. И не ниже 140 м3/час на 1 м2 для газовой плиты.

Размер сечения воздуховодов, крепежей и соединителей 100/125/150/200 мм. Допустимо применять оборудование другого размера, например, диаметр фитингов и канализационных ПВХ труб для вентиляции в 110/160/200 мм. Пластиковые трубы пригодны для обустройства естественной вентиляции. Принудительные системы обязательно включают металлические элементы.

Важно! При стыковке вентиляционного оборудования с фановыми трубами тщательно просчитывают размер сечений. Переходники для стыковки не продаются.

Расчет диаметра труб

Алгоритм просчета размера сечения для воздуховодов следующий:

  1. Найти показатель объема воздуха в каждой комнате. Для этого умножаются показатели ширины, высоты и длины помещения. Итоги суммировать.
  2. Определить нужный объем приточного потока, умножив показатель суммы на кратность воздухообмена. Для жилых помещений показатель составляет 1 раз в 60 минут.
  3. Результаты округлить в большую сторону, найти диаметр по приложенной диаграмме.

Диаграмма расчетов сечения трубы.

Изготовление вентиляции своими руками

Сделать вентканалы в частном доме из пластиковых труб самостоятельно сможет даже начинающий мастер. Основное требование – вывести трубу на крышу минимум на 1 м и подальше от дымохода. Если объединяется сеть из нескольких систем, применяются трубы одинакового сечения.

Совет! Для обустройства приточно-вытяжной вентиляции практичнее использовать гофрированные трубы. Модели не предназначены для больших расстояний, оказывают значительное сопротивление потокам воздуха. Свойство объясняет применение гофры только для туалетов и ванных.

Создание схемы вентиляции

Перед началом работы определить тип вентиляции – естественная или принудительная. Для упрощения работ применяется СНиП 2.04.02-84. Здесь прописаны требования к вентканалам частного дома, которые учитываются при составлении схемы.

Рекомендации СНиП:

  • обеспечить приток/отток воздуха во всех помещениях;
  • двери устанавливают так, чтобы оставался зазор между низом полотна и полом от 2 см;
  • для увеличения притока воздуха открываются форточки;
  • приточный канал располагать недалеко от источника нагрева, чтобы прогревать свежий воздух зимой.

Чаще всего проект схемы вентиляции заказывают у профессионалов. За основу принимается план помещения, и разводка выполняется с учетом требований. Оптимальный вариант – расположить основную трубу выхода вдоль стены в центральной части дома. От нее уже делать разводку канализационными трубами. Пример.

Подготовка и монтаж труб

Мастера советуют брать для самостоятельного монтажа трубы сечением в 150 мм. Это более удобный вариант, который дает приток воздуха в 30 м3/час. Высота воздуховода 3 м, чтобы обеспечить нужную тягу. Чем выше труба, тем больше объем поступающего воздуха.

Совет! Выбор диаметра трубы влияет на выбор сечения фитингов и крепежей. Размеры должны совпадать. Чтобы снизить статическое электричество, туннели внутри обработать специальным составом (так и называется). В схеме заложить минимум поворотов, изгибов.

Порядок выполнения работ:

  1. Составить схему с учетом количества и размеров элементов. Чтобы определиться с мощностью, диаметром, применяются программы – они выложены в свободном доступе.
  2. Определить тип системы – принудительная, естественная. Важный фактор – разница температур и давления на входе/выходе. Чем выше разница, тем эффективнее работает вентиляция. Если показатели маленькие, оборудуется принудительная сеть с интеграцией вентиляторов.
  3. На схеме указывается точная разметка, зоны фиксации. Прокладка в доме повторяет все элементы схемы. Для крепления к потолку применяют хомуты.
  4. Отдельные участки, повороты выполняют из разборных или неразборных деталей. Неразборные гарантируют герметичность, разборные удобнее в монтаже.
  5. В сети с принудительной вентиляцией устанавливают вентиляторы, рекуператоры.
  6. Ответвления подводятся к одной точке вывода наружу. Зона размещается на максимально доступной высоте. Откуда затем выводят общий выходной патрубок.
Совет! Для снижения риска образования и оседания конденсата участок трубы на крыше утепляют. Практичнее применять минеральную вату из базальтового волокна.

Дополнительные элементы вентиляции из труб

Для 100% функциональности системы выбираются дополнительные комплектующие для вентиляции.

Полноценная сеть состоит из:

  • вентиляторов вытяжного и приточного;
  • рекуператора – прибор для прогрева входящих потоков воздуха;
  • подогревателя;
  • фильтров.

Также в сеть включается система контроля и поддержания работоспособности. Она позволяет исключить участие человека и обеспечивает полноценную функциональность сети.

Единицы измерения дренажной и вентиляционной арматуры

  1. Дом
  2. Общественное здравоохранение — Сиэтл и округ Кинг
  3. Услуги по гигиене окружающей среды
  4. Частные колодцы, водопровод и канализация на участке
  5. Водопровод и газопровод
  6. Монтаж канализационных и вентиляционных труб
  7. Единицы измерения дренажной и вентиляционной арматуры
Индивидуальные светильники Ловушка минимального размера и
рукав ловушки b 		Количество единиц
Барная мойка 1-1/2 дюйма 1,0
Ванна или комбинированная ванна/душ 1-1/2 дюйма 2,0
Стиральная машина для одежды, бытовая, 2-дюймовый стояк 2 дюйма 3,0
Посудомоечная машина, бытовая, с независимым сливом 1-1/2 дюйма и 2,0
Кухонная мойка, бытовая, с измельчителем пищевых отходов и/или посудомоечной машиной или без них 1-1/2 дюйма и 2,0
Раковина для стирки, одно или два отделения 1-1/2 дюйма и 2,0
Унитаз (умывальник) 1-1/4 дюйма 1,0
Душевая кабина 2 дюйма 2,0
Туалет, гравитационный бак 1,6 GPF 3 дюйма 3,0

a Обеспечьте минимум 2 дюйма (51 мм) стока ответвления за рукавом ловушки.
b Размеры сифонов не должны увеличиваться до такой степени, при которой сброс приспособления может быть недостаточным для сохранения их самоочищающих свойств.

Максимальная удельная нагрузка и максимальная длина дренажного и вентиляционного трубопровода
Размер трубы, дюймы 1-1/4 1-1/2 2 2-1/2 3 4
Максимальное количество единиц
Дренажный трубопровод a
вертикальный		 1 2 б 16 с 32 в 48 д 256
Горизонтальный 1 1 8 с 14 с 35 д 216 с
Максимальная длина
Дренажный трубопровод вертикальный, футы 45 65 85 148 212 300
Горизонтальное (без ограничений)
Вентиляционный трубопровод (см. примечание)
Горизонтальные и вертикальные
макс. шт.		 1 8 с 24 48 84 256
Максимальная длина, футы 45 60 120 180 212 300

a За исключением сифона
b За исключением раковин, писсуаров и посудомоечных машин
c За исключением шестисекционных сифонов или унитазов
или стек; и не более трех туалетов или шестиместных ловушек на любом ответвлении или стоке горизонта.

ПРИМЕЧАНИЕ. Диаметр отдельного вентиляционного отверстия должен быть не менее 1-1/4 дюйма и не менее половины диаметра дренажа, к которому он подключен. Значения нагрузки на арматуру для дренажных и вентиляционных трубопроводов должны быть рассчитаны по приведенной выше таблице. Не более одной трети (1/3) общей разрешенной длины любого вентиляционного отверстия может быть установлено в горизонтальном положении. Когда вентиляционные отверстия увеличены на один размер трубы по всей их длине, ограничения максимальной длины, указанные в этой таблице, не применяются.

  • Последнее обновление 30 ноября 2016 г.
  •  Поделиться
  • Твитнуть
  • Распечатать

Установка канализационных и вентиляционных труб и фитингов

  1. Дом
  2. Общественное здравоохранение — Сиэтл и округ Кинг
  3. Услуги по гигиене окружающей среды
  4. Частные колодцы, водопровод и канализация на участке
  5. Водопровод и газопровод
  6. Монтаж канализационных и вентиляционных труб

Утвержденные материалы

Канализационные и вентиляционные трубы и фитинги:
Чугун, оцинкованная сталь, оцинкованное кованое железо, медь, латунь, ABS DWV Schedule 40 и PVC DWV Schedule 40 являются некоторыми широко используемыми утвержденными материалами.

Перед покупкой материалов

Таблица значений единиц дренажной арматуры (DFU):
Посмотрите на DFU и определите размер трубы, который вам понадобится для проекта. Каждый тип приспособления имеет различное значение и минимальный размер для сливных и вентиляционных труб.

Прочистки (относится только к первому этажу):
«Прочистка» — это доступ к трубе, который позволяет прочистить трубу, если она засорится. Обязательно используйте чистящее средство, изготовленное из соответствующего материала. Вам также потребуется очистка для каждого горизонтального изменения направления, превышающего 135º.

Укладка трубы

Дренаж и планировка:
Сточные воды спускаются вниз. Все ваши сточные трубы должны иметь класс 1/4 дюйма на фут; в противном случае у вас могут возникнуть проблемы с удалением сточных вод из вашего дома.

Решите, какие фитинги использовать:
При установке новой системы очень важно использовать правильные фитинги. Использование неправильных фитингов может привести к застою сточных вод или другим проблемам. Посмотреть разные типы фурнитуры.

  • Колена:  Используйте колено 90º (короткий поворот) для вентиляции только выше уровня затопления. Используйте среднее колено 90º для стоков, идущих из горизонтального положения в вертикальное, и для вентиляционных отверстий выше уровня затопления. Используйте длинный поворот на 90º для смены направления с вертикального на горизонтальное и с горизонтального на горизонтальное.
  • Тройники:  Используйте санитарный тройник в вертикальном положении только для установки сифона и перехода из горизонтального положения в вертикальное.
  • Звездочка:  Может использоваться на вертикальных и горизонтальных соединениях, а также во многих приложениях, за исключением соединений с креплениями. Также можно использовать в качестве чистящего средства.
  • Тройник-тройник: Может использоваться во всех приложениях, кроме ловушки.
  • Ловушки:  «p-ловушка» с соединением должна оставаться доступной, но p-ловушка со сваркой растворителем может быть скрыта.

Ловушки

Ловушка представляет собой приспособление или устройство, спроектированное и изготовленное таким образом, чтобы при правильном выпуске обеспечивать гидроизоляцию, которая предотвращает обратный проход воздуха, не влияя на поток сточных вод или сточных вод через нее. Каждое приспособление должно быть заперто, чтобы предотвратить попадание канализационного газа в ваш дом. Водослив ловушки должен быть ниже отверстия к вентиляционному отверстию. Уплотнение ловушки должно быть не менее 2 дюймов или более 4 дюймов и установлено точно по отношению к водяному затвору.

Вентиляционные отверстия

Размер вентиляционных отверстий должен быть выполнен с использованием таблицы приспособлений на обратной стороне этой вставки. Вентиляционные отверстия должны быть выровнены или выровнены, чтобы не было перепадов или провисаний.
