Дымоход в доме: Дымоход в частном доме: виды, нормативы, установка

Содержание

правила, условия и как установить правильно

Эффективность и безопасность работы печи, камина или отопительного котла напрямую зависит от того, насколько грамотно был проведён монтаж дымохода в частном доме. Если раньше это зависело от профессионализма печника, то сегодня это вопрос грамотного выбора хозяина дома. Большим спросом, и заслуженно, пользуются сэндвич-дымоходы, которые можно установить самостоятельно к любому виду отопительного оборудования. При этом важно правильно выбрать трубы и смонтировать их, соблюдая все необходимые условия.

Содержание

  • Правила устройства дымохода в частном доме
  • Детали для сборного дымохода
  • Монтаж проходов дымохода
    • Монтаж прохода через чердак, межэтажные перекрытия, потолок
    • Монтаж перехода через стену
    • Монтаж вывода через кровлю
  • Условия для нормальной работы дымохода

Правила устройства дымохода в частном доме

Для каждого вида топлива предусмотрены свои правила и нормы дымоотведения и проведения работ по монтажу, ремонту отопительного оборудования.

Они изложены в официальных документах:

  • СНиП 41-01-2003;
  • НПБ 252-98;
  • ВДПО.

Строго следовать этим нормам необходимо в целях сохранения строения от пожара и жизни домочадцев от отравления. При горении образуются раскалённые газы, зола и сажа, которые должны удаляться по трубе немедленно. Если дымоход в частном доме смонтирован с нарушениями, то возможен перегрев стен или потолочного перекрытия.

Вторая опасность – это поступление в помещение угарного газа. Угарный газ не имеет запаха и цвета. Он тяжелее воздуха, поэтому концентрируется ближе к полу. При вдыхании приводит к отравлению и смерти. Образуется от недостатка кислорода в печи (плохая тяга). Простонародное название – «тихий убийца».

Основные правила устройства дымохода:

  • Печь должна стоять на независимой от строения платформе. Это необходимо для того, чтобы в случае просадки фундамента дома, отопительное оборудование не «повело» и не разрушило.
  • Горючие материалы стен, потолка или перекрытия кровли должны быть на расстоянии не ближе 38 см от стенки сэндвич-трубы. Пространство заполняют теплоизолятором. Дополнительно изолируют деревянные конструкции асбестовым или оцинкованным экраном.
  • Чем меньше поворотов, тем лучше тяга.
  • Поворот в 90 градусов заменяют на 2 по 45 градусов.
  • Высота трубы зависит от близости конька крыши при выводе. Возле конька трубу выводят на 50 см вверх. При расстоянии до конька от 1,5 до 3 м труба достаточна до конька. При расстоянии вывода трубы от конька более 3 м расчёт высоты трубы ведут из соотношения угла между горизонтом конька и верхом трубы. Он должен быть 10 градусов.

Обратите внимание! При расчёте высоты дымохода следует исходить из норм пожарной безопасности к ближайшим объектам – чердачным или мансардным дверям, окнам. Во время топки из дымоотвода летят раскалённые искры, которые могут стать причиной возгорания, если пренебречь предписаниями.

Монтаж дымохода в частном доме в максимальной близости к коньку более сложен конструктивно, чем вывод через стену. Однако этот вариант позволяет смонтировать идеальный дымоход, без поворотов и горизонтальных участков, с наиболее короткой трубой.

Детали для сборного дымохода

Сэндвич-трубу можно смонтировать как на строящемся доме, так и в эксплуатируемом строении. Часто новое отопление монтируют при ремонте дома или при выходе из строя кирпичной печи. Удобство трубы из нержавейки в том, что её можно установить в любом месте.

Обратите внимание! При покупке вы получите паспорт изделия, где должны быть указаны марка стали (соответствующая маркировка должна быть на самих деталях), толщина стенки трубы, диаметр, остальные качественные характеристики, предназначение.

Для монтажа дымохода понадобится следующие детали:

  • Сегменты трубы, которые соединяются в раструб, имеют разную длину, но не более 1 м.
  • Колена (отводы на 45 и 90 градусов) для монтажа поворотов дымохода.
  • Шибер – печная заслонка для регулировки тяги и перекрывания трубы при остановке печи.
  • Переходной адаптер – для монтажа перехода от одинарного участка к сэндвич-трубе.
  • Ревизия (тройник) для чистки трубы от конденсата и возможного внутреннего налёта.
  • Оголовок (дефлектор) на верх трубы.
  • Хомуты обжимные для укрепления соединений.
  • Кронштейны для крепления трубы к стене, если монтаж осуществляется не через крышу.
  • Оцинковка листовая или нержавейка для монтажа изолирующих коробов.
  • Теплоизолирующие материалы: минеральная (базальтовая) вата, асбестовые листы.
  • Термостойкий герметик для обработки стыков.
  • Опорные кронштейны для установки и фиксации дымохода.

Дополнительно можно приобрести готовые детали для монтажа проходов через потолок и кровлю, фланцы для внешней гидроизоляции вывода дымохода на крышу.

Собирать дымоотводящую конструкцию начинают снизу, от печи. Последовательно, согласно проекту, соединяют сегменты, укрепляя соединения обжимными хомутами. Для предотвращения подсасывания воздуха извне, все швы промазывают термостойким герметиком.

Монтаж проходов дымохода

Самыми сложными и ответственными участками при монтаже дымохода в частном доме являются проходы через потолок, кровлю или стену. Если дом имеет несколько этажей, то добавляется проход через межэтажные перекрытия. Правила монтажа проходов дымохода через горючие материалы предусматривают минимальное расстояние между трубой и элементами строения.

Монтаж прохода через чердак, межэтажные перекрытия, потолок

Потолочно-проходной узел для монтажа дымохода сквозь деревянные перекрытия можно купить готовый или сделать самостоятельно. Готовый узел представляет собой патрубок с термоизоляцией, который надевают на трубу. Самодельный имеет вид квадратного короба, размеры которого зависят от диаметра дымохода. По центру короба вырезают отверстие, в которое вставляют непосредственно трубу.

Обратите внимание! Через потолочно-проходной узел должен проходить цельный сегмент трубы. Все стыки дымохода располагают ниже или выше межэтажного перекрытия.

Устройство короба для перехода:

  • из асбоцементного или железного листа монтируют короб такого размера, чтобы труба не доставала до стен 40 см;
  • в центре прорезают круглое отверстие, в которое выводят трубу;
  • пространство короба заполняют минватой с характеристиками термостойкости от 700 градусов;
  • пол верхнего этажа (чердачного помещения), потолок снизу оборудуют специальными металлическими фланцами-накладками, которые выполняют эстетическую и термозащитную функцию.

Обратите внимание! Если чердачное помещение эксплуатируется, то обязательна установка на дымоход дополнительного защитного кожуха с вентиляционными отверстиями.

Монтаж перехода через стену

При выводе дымохода через деревянную стену, в ней также устанавливают переходной короб, подобный межэтажному. Разница в том, что горизонтальный вывод проще в монтаже и априори защищён от попадания влаги.

Монтаж дымохода в кирпичном частном доме через стену не требует теплоизоляции. В стене проделывают отверстие для трубы, вставляют в него металлическую гильзу и выводят в неё дымоотвод.

Колено дымохода на выходе из строения через стену требует монтажа дополнительной опоры. Чаще всего для этого используют угловой кронштейн.

Если печь располагается в углу, то прилежащую стену также следует защитить от возможного нагревания. Для этого устанавливают защитный экран из негорючего материала с теплоизолирующим слоем на высоту вывода конструкции.

Монтаж вывода через кровлю

Этот проход можно назвать самым ответственным во всей конструкции. Здесь важно не только установить качественную термоизоляцию, но и смонтировать защиту от проникновения внутрь атмосферных осадков. Монтаж гидроизоляции на сэндвич-дымоход не представляет особой трудности, поскольку все составляющие детали продаются готовыми.

Термоизоляция выглядит также как и переход через чердачное перекрытие, с поправкой на наклон кровли. Проходной короб здесь имеет форму прямоугольника, хотя его проекция остаётся квадратной.

Особое внимание следует уделить кровельному покрытию. Если это горючий материал, то потребуется металлический лист для монтажа внешней разделки большего размера (на 10-15 см с каждой стороны). Соответственно убирают большую площадь кровельного покрытия. Лист заводят под кровельный материал в верхней его части, боковой и нижний край пускают поверх.

Завершающий этап – монтаж гидроизоляции и установка верхнего колпака. Это эластичная или металлическая конусная крыза, которую устанавливают поверх листа разделки. Все швы обрабатывают герметиком.

Условия для нормальной работы дымохода

  • Длина дымоотводящей канала должна быть не меньше 5 метров.
  • Толщина стали для внутренней части сэндвича от 0,5 до 1 мм. Оптимально – 8 мм.
  • Более 3 поворотов монтировать запрещено.
  • Диаметр дымохода должен быть не уже печного дымоотводящего патрубка.
  • Горизонтальный участок трубы не должен быть длиннее 100 см.

Помните о том, что правила создаются на основе качественных испытаний и негативного опыта по эксплуатации. Несоблюдение нюансов монтажа дымохода в частном доме чревато возгоранием или отравлением.

Как правильно сделать дымоход для котла в частном доме

РЕКЛАМА

Другие статьи на эту тему:

⇒ Отопление частного дома твердотопливным котлом
⇒ Котел отопительный твердотопливный с аккумулятором тепла — буферной емкостью

В новых частных домах, оборудованных отопительными котлами, для отвода дымовых газов устанавливают традиционные дымоходы из кирпича, а также, все чаще используют

дымоходные системы из стали или керамики.

Какой дымоход выбрать? Как правильно сделать дымоход для котла в частном доме? Где купить качественные дымоходные трубы из стали?

РЕКЛАМА

Для твердотопливного котла — дымоход из кирпича

Дымовая труба из кирпича, как правило, обходится дешевле, чем современные дымоходные системы. Традиционная труба дымохода из керамического кирпича легко выдерживает высокие температуры отходящих газов. Труба выдерживает даже возгорание скоплений сажи в дымоходе.

Кирпичная дымовая труба для котла в частном доме довольно тяжелое сооружение. Дымоход располагают на фундаменте или прочном железобетонном перекрытии. Сооружение такого дымохода требует определенных навыков, кладку герметичного и долговечного дымохода лучше поручить квалифицированному каменщику-печнику.

В дымовой трубе из кирпича часто размещают каналы и дымоходов и вентиляции

Кладку дымовой трубы выполняют из качественного полнотелого керамического кирпича марки не ниже М125 на обычном кладочном растворе. Верхний участок трубы, над кровлей, можно выложить из лицевого или клинкерного кирпича. Толщина стенок дымохода должна быть не менее 120 мм (полкирпича).

Кладка дымохода из кирпича. Рядом с дымоходом, в одном вертикальном блоке обычно размещают каналы вентиляции. Шаблоны облегчают кладку ровных каналов с гладкими стенками.

Размер каналов дымохода и вентиляции выбирают кратным размерам кирпича с учетом толщины вертикальных швов. Например, сечение канала может быть 140х140 мм (1/2х1/2 кирпича) или 140х200 мм (1/2х3/4 кирпича), или 140х270 мм (1/2 х 1 кирпич). На практике часто делают дымовой канал размером 20 x 20 см (3/4х3/4 кирпича). В такой канал в случае необходимости легко подобрать и вставить круглый стальной или керамический вкладыш соответствующего диаметра.

Дымовые газы в канале дымохода не должны сильно охлаждаться. Поэтому дымоход стараются встроить в кладку внутренней стены дома или пристраивают к стене. Участки дымохода, которые проходят через неотапливаемое помещение (чердак) или снаружи дома утепляют минеральной ватой.

Кирпичный дымоход надежно и долго служит только при высокой температуре отходящих газов, которая препятствует образованию конденсата в трубе. Как правило, это условие выполняется при работе дымохода с обычным твердотопливным котлом.

При работе с современными котлами на газе или жидком топливе, а также с твердотопливными пиролизными котлами, пеллетными и другими, работающими длительное время в режиме медленного горения малой интенсивности, кирпичный дымоход довольно быстро разрушается.

Современные котлы сконструированы так, что отходящие газы имеют довольно низкую температуру. В результате в дымовой трубе происходит конденсация паров воды, содержащейся в дымовых газах. Стенки трубы постоянно увлажняются. Кроме того, соединяясь с другими продуктами сгорания вода образует на внутренней поверхности трубы агрессивные химические соединения.

В частности, в отходящих газах котлов содержится сера, которая взаимодействуя с водой, образует в дымоходе серную кислоту, разъедающую его стенки. Внешние признаки разрушения — темные влажные пятна на наружной поверхности кирпичной трубы.

Режим работы твердотопливного пиролизного котла также способствует образованию в дымоходе агрессивного конденсата, быстро разрушающего кирпичный дымоход.

Шероховатые стенки дымохода способствуют накоплению на них твердых частиц сажи. Шероховатость стенок и прямоугольная форма дымоходного канала затрудняют очистку дымохода от отложений.

Для присоединения к кирпичной дымовой трубе газовых и других котлов с низкой температурой отходящих газов, в канале из кирпича необходимо разместить вкладыш — трубу стального или керамического дымохода.

Дымоход из керамических труб — универсальное решение для котла в частном доме

Дымоходы из специальных дымоходных керамических труб могут применяться для всех типов котлов. Материал устойчив к высоким температурам и к любым агрессивным химическим соединениям, которые могут образоваться в дымоходе при сгорании разных видов топлива. Этот тип дымохода самый долговечный.

Керамические трубы дымоходов различают по допустимой максимальной температуре отходящих газов.

Для твердотопливных котлов следует использовать трубы с допустимой температурой отходящих газов 600-650  оС, стойкие к возгоранию отложений сажи в трубе и предназначенные для работы в сухом состоянии.

Для газовых котлов и котлов на жидком топливе применяют дымоходные керамические системы с допустимой температурой газов 400-450 оС, предназначенные для работы в мокром состоянии — оборудованные конденсатоотводчиками.

Керамическая труба и теплоизоляция вокруг впитывают влагу и поэтому должны снаружи вентилироваться.

Назначение и условия работы дымоходной системы указаны в прилагаемой документации производителя.

Гладкая поверхность трубы и круглая форма дымового канала обеспечивают устойчивость стенок к загрязнению и удобную очистку.

Конструкция керамического дымохода

Дымоход собирают из отдельных элементов — керамических труб длиной 600 — 1000 мм., которые соединяют между собой с помощью фасонных частей на концах и кислотостойкой клеящей мастики.

Керамический дымоход в разрезе:

  •  труба керамическая,
  •  утеплитель,
  • оболочка из бетонных блоков -модулей с вентканалами и отверстиями для вертикального армирования.

Трубы керамического дымохода обычно размещают в специально выложенном вертикальном канале из пустотных строительных блоков или кирпича. Канал дымохода может находиться в составе вентиляционного блока частного дома.

Для кладки оболочки применяют специальные бетонные блоки с одной, двумя или несколькими пустотами. Другие каналы используют для вентиляции помещений или для подачи воздуха к горелке котла с закрытой камерой сгорания, или для прокладки коммуникаций.

Трубу дымохода обычно утепляют для защиты окружающих конструкций от высокой температуры. Для этого вокруг керамической трубы размещают минераловатный утеплитель. Кроме того, утепление позволяет увеличить температуру отходящих газов. Охлаждение дымовых газов в трубе увеличивает количество конденсата и снижает естественную тягу в трубе.

Между стенкой бетонной оболочки и утеплителем имеются вертикальные воздушные каналы для вентиляции утеплителя и керамической трубы дымохода.

Керамический дымоход, по сравнению с кирпичным, занимает меньше места, его монтаж из готовых деталей быстрей и проще

В бетонных блоках предусмотрены каналы для установки в них арматуры. Обязательно армируют ту часть трубы, которая выступает над крышей.

Строительный рынок предлагает разнообразные комплекты деталей и материалов для сооружения керамических дымоходов для котла в частном доме.

Керамический дымоход в стальном корпусе соединяет достоинства керамических дымоходов (повышенная долговечность) с преимуществами стальных дымоходов (простота монтажа в жилом доме)

В продаже имеются варианты конструкции керамического дымохода в стальном корпусе — с наружной оболочкой из стали. Такой дымоход для своего размещения часто не требует устройства фундамента, а также ему не нужны специальные каналы в строительных конструкциях. Он может быть установлен практически в любом месте, как внутри, так и снаружи дома.

Дымовая труба с керамическим вкладышем в кирпичную кладку.

Некоторые производители выпускают керамические гильзы прямоугольного сечения, специально предназначенные для встраивания в кирпичную кладку.

Такой дымоход может быть отдельно стоящей дымовой трубой или встраиваться в кладку стены.

Строительная длина секций квадратной трубы может быть 600 или 1000 мм.  В этом варианте нет нужды покупать специальные бетонные блоки для устройства оболочки дымохода.

Керамический дымоход для газового котла с закрытой камерой сгорания

Для газовых котлов с закрытой камерой сгорания популярны коаксиальные, труба в трубе, дымоходы из стали, в которых по внутренней трубе удаляются дымовые газы, а по наружной трубе в котел подается воздух с улицы для горения.

В суровом российском климате при работе котла с коаксиальным дымоходом часто возникают проблемы. В сильные морозы холодный уличный воздух, движущийся по наружной трубе, очень сильно охлаждает внутреннюю трубу и дымовые газы в ней. Конденсат, выпадающий из дымовых газов, намерзает на стенках трубы, постепенно закупоривая дымоход. Автоматика котла реагирует, и отключает котел.

Меньше проблем для работы газового котла доставляют дымоходы с двумя раздельными каналами: один -для дымовых газов и другой — для воздуха в горелку.

Оболочку керамического дымохода для газового котла с закрытой камерой сгорания собирают из бетонных блоков с двумя каналами. Утепленная керамическая гильза сохраняет температуру дымовых газов, благодаря этому, обмерзания дымохода не происходит. Воздух к горелке котла подается по расположенному рядом каналу.

Стальной дымоход

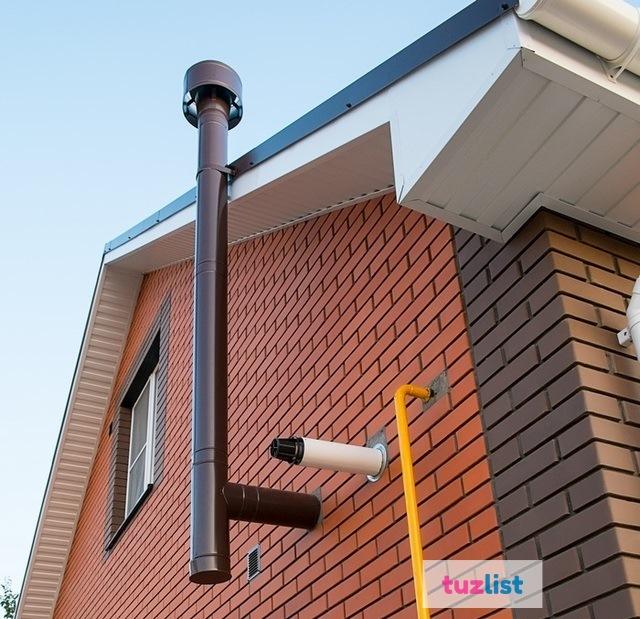

Стальной дымоход на фасаде дома должен гармонировать с архитектурой дома и нравиться хозяину.

Стальные трубы дымоходов газовых котлов с температурой дымовых газов 400-450 оС изготавливают из нержавеющей стали толщиной 0,5-0,6 мм. Такие трубы достаточно устойчивы к воздействию агрессивного конденсата на стенках.

С твердотопливными котлами используют трубы из жаропрочной стали толщиной 1,0 мм.

Срок службы стальных дымоходов значительно меньше, а их стоимость, как правило, выше, чем керамических и кирпичных.

Но стальные дымоходы заводской готовности проще и быстрее в монтаже, они достаточно легкие и не требуют для установки прочных оснований и специальных каналов в строительных конструкциях. Доступны для ремонта.

Стальной дымоход для котла в частном доме из готовых элементов легко собрать своими руками.

Стальной дымоход, как и керамический, не склонен накапливать загрязнения на своих стенках, а поверхность стенок легко очищается.

Устройство стального дымохода

Трубы стального дымохода
Слева сэндвич — двухстенная.
Одностенная — справа.

Стальные дымоходы изготавливаются в нескольких вариантах:

1. Стальная одностенная труба дымохода может размещаться в специально выложенном вертикальном канале строительной конструкции. Конструкция дымохода в этом случае аналогична устройству керамического (смотри выше).

2. Одностенную трубу используют также для реконструкции кирпичного дымохода, приспосабливая его для работы с газовым котлом. Стальную одностенную трубу дымохода просто вставляют сверху в канал кирпичной трубы. Для вставки в существующую кирпичную трубу с прямоугольным каналом выпускают стальные трубы овального сечения.

3. Дымоход собирают из готовых секций заводского изготовления. Секция представляет собой двустенную сэндвич — трубу. Труба дымохода находится внутри другой стальной трубы — защитного корпуса, оболочки. Пространство между трубой и оболочкой заполнено теплоизоляцией.

Наружную трубу сэндвич — дымохода делают из нержавеющей или оцинкованной стали.

Стальной дымоход камина, собранный из двустенных сэндвич-модулей, может служить эффектным украшением интерьера.

Выпускают дымоходы, предназначенные для установки как внутри помещений, так и снаружи. Дымоход легко, как конструктор, собирается из отдельных сэндвич-модулей.

Применение таких дымоходов позволяет их легко устанавливать в помещениях, где в строительных конструкциях нет специальных дымоходных каналов, или вообще снаружи на стене.

Стальной коаксиальный дымоход — труба в трубе, для газового котла на крыше частного дома

4. Для котлов с закрытой камерой сгорания выпускают стальные воздушно-дымоходные системы — коаксиальные каналы труба в трубе. По внутренней трубе отводятся дымовые газы, а по наружной подается к котлу воздух для горения топлива. Стоимость таких дымоходов достаточно высока.

Как правильно выбрать дымоход для котла в частном доме?

Для правильного выбора дымохода для котла в частном доме необходимо определить условия работы и параметры отходящих дымовых газов. Эти параметры зависят от типа отопительного котла и вида используемого топлива.

Дымоход выбирают по следующим параметрам:

  • По температуре отходящих дымовых газов. Номинальная рабочая температура дымохода не должна быть меньше температуры отходящих газов котла в нормальном режиме работы.
  • По давлению газов в дымоходе. Одни дымоходы могут быть рассчитаны на работу при естественной тяге (разряжение в трубе), другие предназначены для работы с котлами с наддувом — принудительным отведением продуктов сгорания (избыточное давление в трубе). Выпускаются также и универсальные по этому параметру дымоходы.
  • По наличию конденсата в дымоходе. Одни дымоходы предназначены для работы в сухом состоянии, в условиях, когда конденсат в трубе не образуется. Другие дымоходы оборудованы конденсатосборниками и конденсатоотводчиками — могут работать в условиях конденсации влаги на стенках трубы.
  • По коррозионной стойкости, которая определяется содержанием серы в сжигаемом топливе. Дымоходы делятся на три класса коррозионной стойкости к соединениям серы: 1 — класс, дымоходы для отвода продуктов сгорания газового топлива; 2 — класс, дымоходы для котлов на дровах и жидком топливе с содержание серы до 0,2%; 3 — класс, дымоходы для котлов на угле, торфе и жидком топливе с содержанием серы более 0,2%.
  • По стойкости к возгоранию скопления сажи в дымоходе.  Дымоходы могут быть стойкие или не стойкие к возгоранию сажи в дымоходе. При горении скоплений сажи температура в дымоходе может кратковременно повышаться до 1000 оС.
  • По допустимому расстоянию до сгораемых конструкций. Сгораемые конструкции в доме должны быть расположены от наружной оболочки дымохода на расстоянии не ближе, указанного в технической документации на газоход, или дополнительно защищены от воздействия высоких температур.

На каждый элемент дымоходной системы производители обязаны наносить маркировку. По нормам Евросоюза условными обозначениями (буквы и цифры) указываются все основные параметры: температура отходящих газов, класс давления газов, стойкость к воздействию конденсата, класс стойкости к коррозии, стойкость к возгоранию сажи, допустимое расстояние до горючих материалов.

Дымовая труба должна обеспечить удаление из котла определенного количества газов в единицу времени. Движение газа в трубе может быть принудительным, с механическим побуждением, или естественным — под действием сил тяги.

Прежде, чем выбрать дымоход — выберите котел

Производители котлов в технической документации обычно указывают минимальные размеры дымохода для своего оборудования и другие требования к дымоходной системе. Прежде, чем выбрать дымоход — выберите котел.

Кроме параметров отходящих газов, выбор дымохода определяется и конструктивными особенностями здания. Например, при установке котла на мансарде, целесообразно выбрать стальной дымоход, который обладает малым весом и не потребует усиления перекрытия.

Выбрать котел и дымовую трубу необходимо до начала строительства дома, чтобы заранее сделать необходимые для их установки изменения в конструкциях дома.

Выбор котла, дымохода и точный расчет размеров дымоходного канала для котла лучше поручить специалисту.

Дымоход для котла с естественной тягой

Движение газа в трубе под действием сил тяги происходит из-за разности температуры газов на входе и выходе из дымохода. Горячие газы в дымоходной трубе устремляются вверх, создавая в трубе разряжение.

Хорошая тяга в дымовой трубе является обязательным условием для экономичной работы котла с высокой производительностью. Особенно это важно для работы котла с естественной тягой.

При устройстве дымохода для котла с естественной тягой следует выполнить ряд общих требований, которые не зависят от того, из какого материала сделана труба:



Дымоход должен быть герметичным, наличие трещин, щелей, отверстий не допускается.



Необходимо обеспечить вертикальность и прямолинейность трубы. В случае необходимости допускается смещение дымохода в сторону до 1000 мм. под углом не более 30 град. к вертикали.

Поверхность внутри дымовой трубы должна быть гладкой. Швы кладки необходимо тщательно затирать. Следует избегать наличия в дымоходе местных сужений и расширений.

Ниже места соединения дымохода с котлом, в трубе делают люк для чистки трубы.

Для ограничения максимальной тяги в трубу, на пути отходящих газов, устанавливают заслонку, если такой заслонкой не оснащен котел.

Участки дымохода, расположенные снаружи здания, обязательно утепляют. В не утепленном дымоходе газы быстро охлаждается. В результате снижается тяга, падает мощность котла, на стенках трубы выпадает конденсат.

Особые требования к устройству дымохода обычно указываются в технической документации к котлу. Прежде, чем выбрать дымоход — выберите котел. Узнайте из технической документации требования к дымоходной системе котла.



Производительность дымохода — величина тяги, определяется температурой отходящих газов и размерами воздушного канала трубы. Чем больше температура газов, сечение и высота канала дымоходной трубы, тем выше величина естественной тяги в дымоходе.



Рекомендуемые размеры дымохода для современного котла с температурой отходящих газов 250-450 оС.



Минимальная высота дымохода для котла с естественной тягой в зависимости от мощности котла и размеров воздушного канала трубы.

Стабилизатор ограничитель тяги в дымоходе

Клапан — ограничитель, стабилизатор тяги в дымоходе. Усилие открытия клапана регулируется перемещением грузика внизу

В дымоход рекомендуется установить автоматический ограничитель, стабилизатор тяги. Ограничитель тяги — это клапан, который устанавливают в дымоход. При скачках тяги, клапан под действием перепада давления открывается, и пропускает в трубу холодный воздух снаружи. Подсос холодного воздуха снижает тягу в трубе. Автоматическое ограничение тяги стабилизирует режим работы котла.

Три варианта мест установки в дымоход клапана — стабилизатора тяги

Клапан необходимо обязательно размещать в одном помещении с котлом. В продаже можно найти клапаны для разных конструкций дымоходов. Домашние умельцы придумывают конструкции и делают их самостоятельно.

Выбор дымохода для газового котла

При выборе дымохода для газового котла необходимо учитывать некоторые особенности  устройства и параметры отходящих газов котла, а также принимать во внимание суровость зимнего климата. Иначе,  хозяин дома получит проблемы. Вот некоторые «сюрпризы», которые могут ждать домовладельца.

Температура дымовых газов газового котла обычно не превышает 200 оС.  Кроме того, большую часть времени котел работает с пониженной мощностью, что еще больше уменьшает температуру отходящих газов.

Стальной дымоход, размещенный снаружи, на фасаде дома, часто плохо прогревается. В результате конденсат на стенках дымохода стекает вниз, в конденсатосборник, и там замерзает. Отвод конденсата блокируется льдом. Конденсат накапливается, его уровень поднимается, и вода из дымохода начинает поступать в топочную камеру котла.

Для дымохода, расположенного снаружи, необходимо устраивать обогрев зоны сбора конденсата.

Еще одна популярная схема дымоудаления для газового котла с вентилятором выглядит так: отходящие газы удаляются через вертикальный канал дымохода, а для притока воздуха прокладывают горизонтальную трубу и выводят её по кратчайшему маршруту сквозь стену дома, на фасад. При не работающей горелке котла, из-за наличия в дымоходе естественной тяги, холодный воздух с улицы засасывается по короткой трубе воздухозабора в камеру сгорания котла. Внутренние части котла обледеневают и выводят из строя систему контроля дымоудаления. Вода в теплообменнике замерзает и разрушает его.

О проблемах работы в суровом климате коаксиальных дымоходов газовых котлов читайте в этой статье выше.

Принципиальная схема двухканальной системы дымоудаления газового котла с принудительной циркуляцией отходящих газов

В суровом климате для газового котла с принудительным отводом газов надежней всего работает  двухканальная схема дымоудаления. Один вертикальный канал служит дымоходом, а другой вертикальный канал является воздухозаборником. Для стабилизации притока воздуха и устранения естественной тяги через котел, канал дымохода в самой нижней части соединяют с каналом воздухозабора перемычкой — байпасом.

Дымоход на крыше

Продолжение: на следующую страницу 2

Читать страницу: Страница 1, Страница 2

Можно ли построить дымоход в существующем доме? (Отвечает местный эксперт)

Можно ли построить дымоход в существующем доме?

В большинстве современных домов нет дымохода, что досадно, учитывая их полезность и универсальность. Хорошей новостью является то, что дымоход и камин могут быть встроены в большинство домов, но есть несколько предостережений, о которых нужно помнить.

Зачем мне дымоход и камин?

Дымоходы могут придать изюминку существующему дому снаружи и внутри. Они не только являются прекрасным элементом декора, но и помогают сократить счета за отопление зимой, поскольку дрова и газ намного эффективнее электричества.

Как насчет строительных норм?

Прежде чем начать фантазировать, вы должны изучить существующие строительные нормы и правила для вашего района, чтобы увидеть, возможно ли это вообще. Федеральное, государственное и местное законодательство может определять, как и где строить дымоход и камин.

Почти все, что касается дымохода и камина, кроме стиля, может зависеть от строительных норм и правил. Ожидайте, что такие вещи, как высота и ширина дымохода, а также местоположение, будут сильно зависеть от строительных норм и правил.

Существуют ли различные типы каминов?

Есть несколько типов каминов, которые вы можете построить. Хотя их эстетика может быть разной, в целом существует только три типа с точки зрения функции: каменные, с нулевым зазором и газовые камины.

  • Кирпичный камин, вероятно, сразу приходит на ум. Это, наверное, самый большой и впечатляющий вид, но и самый дорогой. Этот тип камина состоит из каменной топки, кирпичей и деревянной полки.
  • Ультрасовременный вариант камина с нулевым зазором имеет меньше излишеств, чем обычный камин, поэтому он значительно дешевле и проще в установке. Обычно встроенный в стену, как рамка для картины, этот камин может быть расположен прямо над деревянным полом.
  • Газовые камины работают именно на том, что следует из названия – на газе! В отличие от традиционных дровяных каминов, газовые камины легче запускаются и меньше загрязняют окружающую среду. Как и в случае с нулевым зазором, камины такого типа не требуют много места.

Сколько будет стоить новый дымоход и камин?

Установка камина и дымохода может сильно различаться по цене в зависимости от того, что вы хотите. Если вы выберете полностью каменный камин, рассчитывайте заплатить не менее 7000 долларов. Если вы сократите расходы и выберете что-то менее экстравагантное, вы можете снизить цену примерно до 2000 долларов.

На расположение камина во многом влияет общая структура вашего дома и строительные нормы и правила. Если возможно, установите дымоход ближе к центру вашего дома, чтобы обогревать большую площадь наиболее эффективным образом.

Возможно, вы думаете, что проще поставить его на стене дома. Это проще, но не обязательно умнее. Одна из самых больших ошибок, которую совершают люди, — это установка дымохода снаружи дома, так как он более подвержен воздействию непогоды. Это значительно сокращает срок службы дымохода, особенно того, который плохо нагревается!

Чтобы убедиться, что он соответствует федеральным нормам безопасности, вам необходимо приобрести соответствующую подкладку. Этот вкладыш защищает внутреннюю часть дымохода, а также работает как теплоизолятор. Из-за этого они являются одной из самых важных частей дымохода.

Как ухаживать за дымоходом?

Есть несколько вещей, которые вы можете сделать, чтобы убедиться, что ваш дымоход находится в хорошем состоянии и в хорошем состоянии, чтобы предотвратить любые потенциальные опасности. В любом случае вам следует обратиться к эксперту для проверки, так как дымоходы могут быть забиты мусором или залиты угарным газом. Компания Oregon Chimney Repair & Cleaning, Inc., служба по очистке дымоходов в Портленде, рекомендует проводить чистку дымохода не реже одного раза в год, чтобы избежать образования этого скопления.

Периодически проверяйте дымоход на наличие зазоров в стыках. Кроме того, убедитесь, что вы приняли необходимые меры предосторожности, такие как установка детекторов угарного газа и регулярная их очистка. Вы также можете инвестировать в щетки, чтобы очистить его самостоятельно.

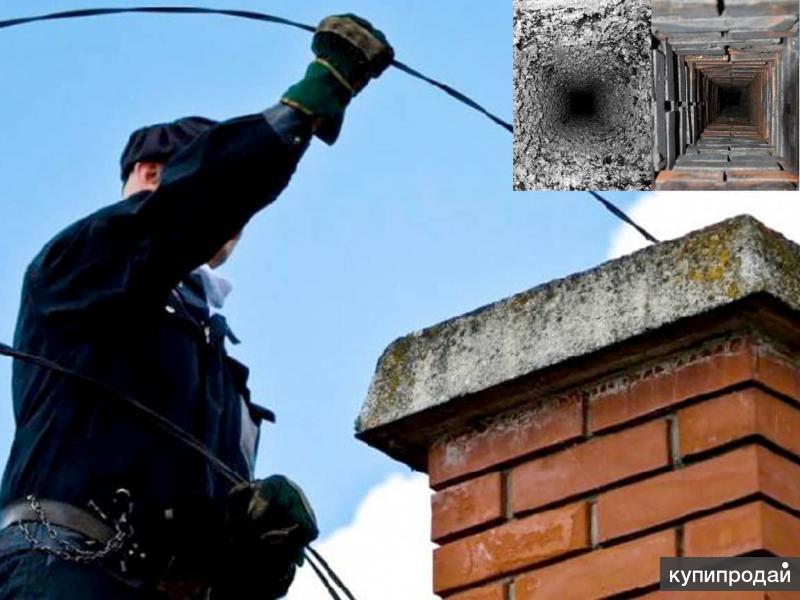

Если вы решите нанять трубочиста, обычно прочистка обычного камина и дымохода может стоить от 79 до 200 долларов США. Если вам нужно почистить дровяную печь или позаботиться о вкладышах, минимальная стоимость очистки составляет около 109 долларов.

Строительство нового дымохода в вашем доме не только возможно, но и может повысить ценность вашего дома и стать шикарной темой для разговора. Обязательно ознакомьтесь с местными законами, регулирующими строительство, прежде чем приступить к работе, а также соблюдайте все необходимые процедуры безопасности.

5 типов дымоходов для создания традиционного образа

Дымоходы и камины всегда были неотъемлемой частью традиционного дома. Со временем многие покупатели жилья ищут дом с камином и дымоходом специально для ощущения уюта и образа жизни, который приносит эта пара.

При поиске дома или планировании строительства дома с дымоходом новые домовладельцы должны помнить о своих предпочтениях, чтобы определить, какой тип дымохода им подходит.



1. Дымоход для дровяной печи

Эти дымоходы намного тоньше и занимают меньше места, чем другие в этом списке. Они служат отличным функциональным элементом для домовладельцев, которые не очень заботятся о внешнем виде своих дымоходов и считают дровяные камины более эффективными и привлекательными, чем электрические или газовые варианты. Этот дымоход больше похож на дымоход, чем на стандартную форму дымохода.

Его более тонкий размер может сделать его незаметным для домовладельцев, которые не заботятся о том, чтобы иметь дымоход в качестве эффектного элемента. Однако, если домовладелец захочет дымоход позже, он может построить более громоздкий дымоход вокруг дымохода. Этот вариант оставляет много места для роста и изменения стиля.

К сожалению, любой дымоход, построенный вокруг трубы, должен выдерживать высокие температуры, исходящие от дровяной печи, так что это не подходит для всех обстоятельств. Для многих домовладельцев выбор электрического камина оказывается более удобным.



2. Кирпичный дымоход

Кирпичный дымоход обычно приходит на ум, когда человек представляет дымоход в своем доме. Это самый известный вид дымохода, и он является стандартным выбором, так как это доступный вариант, а при правильном выполнении он выглядит аккуратно и профессионально. Многие люди могут выбрать кирпичный дымоход просто потому, что это самый простой вариант и он может гармонично сочетаться с любым домом.

Помимо того, что кирпичный дымоход подходит практически для любого дома или крыши, он известен своей практичностью и долговечностью. Он может выдерживать обжигающие температуры около 980ºC, что делает его идеальным вариантом для людей, которые планируют часто включать камин зимой.

Однако из-за кирпичей этот тип дымохода пористый и может иметь проблемы во влажной среде. Ежегодное техническое обслуживание является обязательным для поддержания этого дымохода в рабочем состоянии, чтобы избежать эрозии. Кроме того, если он построен неправильно или подвергается воздействию слишком большого количества воды с течением времени, домовладельцам, возможно, придется решать проблемы внутреннего гниения и структурные проблемы, с которыми может быть дорого бороться.



3. Металлический дымоход

Металлические дымоходы имеют самый элегантный вид. Они могут вписаться практически в любой дизайн дома благодаря своему универсальному внешнему виду. Хотя они красивы, домовладельцы с металлическими дымоходами должны соблюдать правила пожарной безопасности еще более строго, чем с другими типами дымоходов.

Преимущество металлических дымоходов в том, что они естественным образом устойчивы к помехам. Домовладельцы не обнаружат вредителей или ржавчину на поверхности своих металлических дымоходов, а это означает, что у них будет на одну неприятность меньше при выполнении технического обслуживания. Кроме того, металлические дымоходы хорошо сочетаются с современными и промышленными домами, одними из самых популярных стилей дизайна.

Несмотря на то, что металлические дымоходы великолепны, домовладельцам приходится следить за тем, чтобы камин не включался слишком часто или не перегревался. Даже если этот тип дымохода прочный, металл все равно может деформироваться, в результате чего дымоход выглядит немного необычно.



4. Каменный дымоход

Каменные дымоходы также могут быть очень красивыми и вписываться во многие дома. Эти дымоходы имеют прочную поверхность, и каждый из них уникален, потому что каждый камень уникален. Домовладельцы не найдут копию своего каменного дымохода в другом месте, потому что невозможно найти два одинаковых камня.

Эти дымоходы также пористые, но, в отличие от своих кирпичных аналогов, они не так сильно подвержены эрозии. Возможно, самым важным недостатком выбора каменного дымохода является его дороговизна. Сборка каменного дымохода требует больше времени и труда, не говоря уже об опыте, потому что он не похож ни на один другой тип дымохода.



5. Сборные дымоходы

Сборные дымоходы обычно строятся за пределами площадки. По окончании производства эти дымоходы транспортируются к месту назначения. Они могут быть немного слабее по производительности, чем стандартный дымоход, но они компенсируют это экономичностью.

Эти дымоходы дешевле в производстве и могут стать отличной альтернативой для тех, кто хочет, чтобы их дымоход выглядел как каменная кладка, но не хочет выходить за рамки бюджета. Единственным недостатком сборных дымоходов является то, что они не так долговечны, условно говоря, и требуют большего обслуживания по сравнению с другими типами дымоходов.



Стоит ли покупать камины и дымоходы?

В зависимости от того, кого вы спросите, общая эстетика дымохода не стоит его недостатков. Дымоходы и камины не всегда безвредны для окружающей среды из-за выбросов, которые просачиваются в воздух при использовании дровяных каминов. Кроме того, потребности в техническом обслуживании могут быть рутиной для многих людей, хотя это рутинная работа, которую необходимо выполнять регулярно, иначе домовладельцы рискуют загореться.

Электрические и газовые камины немного более экологичны, поэтому для тех, кто заботится о загрязнении окружающей среды и хочет иметь дымоход, но с меньшим риском вредных выбросов, альтернативные камины — это то, что нужно.

Тем не менее, несмотря на все свои недостатки, камины и дымоходы — отличный способ сделать дом уютным. Для тех, кто живет в районах с частыми зимними бурями, камины могут стать способом согреться и создать уют во время отключения электроэнергии.

Кроме того, как уже поняли многие домовладельцы и начинающие домовладельцы, дымоходы и камины могут быть эстетически привлекательными и объединять внешний вид дома.

РубрикаДом
