Электропроводка в частном доме Итак, вы приобрели частный дом и затеяли капитальный ремонт. Один из этапов проведения капитального ремонта дома – это замена электропроводки. В данной статье рассмотрим основные моменты, на которые следует обратить внимание при планировании замены электропроводки в частном доме.
Первое, с чего следует начать – это ввод для частного дома. В данном случае есть выбор между однофазным и трехфазным вводом. Какой ввод выбрать? Для частного дома предпочтительнее трехфазный ввод, так как есть возможность подключения трехфазных приборов, таких как, сварочный аппарат, насос, компрессор, обогреватель и т.д.
подключение дома к трехфазной сети
Но если вы не планируете использовать в хозяйстве трехфазные электроприборы, то единственная причина, по которой следует выбрать трехфазный ввод – это больший, по сравнению с однофазным вводом лимит потребляемой мощности.
Схема электропроводки в доме
Следующий вопрос – это схема электропроводки частного дома. Помимо основной электропроводки дома, можно выделить электропроводку других сооружений, расположенных на территории частного дома, а именно гаража, бани и др.
Структурная схема электропроводки
Структурная схема представляет собой план дома и других сооружений. На ней указывается предполагаемое место расположения штепсельных розеток и элементов осветительной аппаратуры. Основной параметр, которым руководствуются при составлении схемы электропроводки – это нагрузка бытовых электроприборов.
Необходимо посчитать нагрузку электроприборов, которые будут включены в доме, гараже и других помещениях. Не секрет, что с каждым годом количество потребляемой электрической энергии растет, поэтому не забудьте сделать запас по мощности. Какой запас делать? В данном случае предела нет. Чем больше запас, тем надежнее электропроводка. Кроме того, большой запас по мощности – это отсутствие необходимости замены электропроводки при значительном увеличении потребляемой мощности, например, спустя 5-10 лет.
Принципиальная схема электропроводки
Следующий тип схемы – принципиальная схема электропроводки. На данной схеме приведены защитные аппараты, которые будут расположены в распределительных щитках дома и других помещений, их номинальные данные, линии электропроводки, способ подключения розеток и осветительных устройств, а также марка, сечение и длина кабеля (провода) для каждой из линий электропроводки.
Какие защитные аппараты используют для защиты электропроводки частного дома и людей, проживающих в нем? Основные аппараты защиты – это автоматический выключатель и устройство защитного отключения.
Первый предназначен для защиты проводки частного дома от повреждения при возникновении аварийных режимов (перегрузки или короткого замыкания).
Монтажная схема электропроводки
На монтажной схеме указывают места прокладки линий электропроводки, установки розеток, выключателей, осветительных устройств, промежуточных распаечных (распределительных) коробок. В дальнейшем, в соответствии с этой схемой производят разметку мест установки вышеприведенных элементов.
Кроме того, произведя работы по замене электропроводки самостоятельно, вы будете полностью уверены в качестве выполненной вами работы. Но если вы не уверены в своих силах, то лучше доверить замену электропроводки в частном доме специалистам.
Схема электропроводки в частном доме своими руками.
В настоящее время ни один частный дом не обходится без электропроводки, однако не стоит забывать, что в основе лежит правильный монтаж. Для этого вам понадобится правильно составленная схема электропроводки. Монтаж электропроводки будет включать в себя несколько этапов.
- Зачем необходимо делать схему электропроводки?
- Как составить схему электропроводки в частном доме?
- Как осуществлять монтаж электропроводки в доме?
Первым делом это разработка идей и подходов, которые в будущем будут использоваться.
После чего создается проект подключения вашего частного дома к сети с подсчетом расходов.
Перед началом любых электромонтажных работ необходимо составить схему электропроводки. Если у вас имеется четкая и принципиальная схема под рукой, монтажные работы пройдут намного быстрее и четче.
Зачем необходимо делать схему электропроводки?
Первым делом схема электропроводки в частном доме помогает узнать наименование и количество необходимого материала. Если быть точнее, то это нам помогает увидеть на схеме длину проводки, тем самым купить необходимое количество провода, а так же количество розеток, выключателей, распределительных коробок и другое.
Помимо этого, схема разводки для электропроводки помогает обозначить четкое местоположение для силовых элементов, предназначенных для проводки, к ним относятся: распределительный щит, приборы учета, а так же автоматические выключатели и другие. При большей детализации можно составить схемы соединения проводов в распределительных коробках и распределительных щитах.
к содержанию ↑
Как составить схему электропроводки в частном доме?
Получение электроэнергии в частном доме обычно осуществляется через воздушную линию 0,4 кВ. На вводный электрощит с воздушной опоры линии приходит как совмещенный рабочий PEN и нулевой защитный, так и фазный провод L.
В последнее время набирает тенденции установка электрощита снаружи здания, такое электроснабжение частного дома практикуют энергосберегающие организации. В это время в вводном электрощите устанавливают сам электросчетчик, а так же специальный автоматический выключатель.
После этого прокладывается питающий кабель или привод с вводного щита уже внутрь дома к внутреннему электрощиту.
Установив этот внутренний электрощит, вы начинаете электроснабжение самого дома. Стоит помнить, что схема электропроводки частного дома должна быть выполнена с максимальной надежностью, что бы это обеспечить происходит разделение пользователей на группы.
Существует несколько групп потребителей:
Розеточная группа
Освящение
Хозяйственные нужды (сюда входят все пристройки, гаражи и т. д.)
Силовая группа ( для стиральных машин, котлов, бойлеров)
Внутренний щиток так же оборудован отдельной защитой, которая предусмотрена для каждой группы.
Если дом достаточно большой в размере и имеет несколько этажей, то тогда можно разбить потребителей по этажам. Так же можно разбивать потребителей пополам или отдельно каждую комнату.
схема распределения и подключения проводке в доме при наличии однофазного питания
Вводный автомат
Электросчетчик
Однополосный автомат
Нулевая шина
Шина заземления
Для составления плана электропроводки вам так же понадобится план самого дома.
размещение электропроводки на плане дома
Если к вашему дому подходит трехфазное питание, то это означает, что с опоры на ваш вводный щиток будет выходить сразу три фазы, а так же совмещенный нулевой защитный и тот же рабочий провод.
к содержанию ↑
Как осуществлять монтаж электропроводки в доме?
Все кабеля и провода от электрощита находящегося внутри дома должны разводиться строго по проекту. Выполняя электропроводку в доме своими руками, стоит руководствоваться не только проектом, но и советами профессионалов. Здесь так же есть свои нюансы, для облегчения ремонтных работ в будущем и для удобства в пользовании необходимо проводить проводку так, что бы она была по максимум доступной. Это позволит в любой момент удалить или заменить любой кабель без производства дополнительных ремонтных работ после устранения неполадок.
Что бы обеспечить быструю и легкую замены проводку, проходящую сквозь стены ее необходимо сделать доступной. Все кабеля и провода проводятся через стены и перегородки в специальных патрубках. Оставшийся зазор между кабелем и трубой необходимо уплотнить, можно выполнять различными смесями: цемент с песком, глина с песком и другие.
Проводку в частном доме можно прокладывать двумя способами, оставляя ее открытой или скрывая.
Открытая электропроводка
В таком случае всю проводку по дому разводим открыто на стенах, при этом закрывая ее различными коробами, плинтусами, пластиковых каналах. Выполняя монтаж электропроводки в деревянном доме, стоит обратить внимание именно на этот метод. Применяя такой способ, вы можете прокладывать на любой высоте свой кабель, провод, такая величина не нормируется и может быть различной. Если вы решили выполнить открытую проводку в специальных плинтусах или коробах, то так же стоит помнить, что не стоит смешивать осветительные, слаботочные, а так же силовые провода.
Сам короб так же должен плотно прилегать к строительной конструкции, на которую он закреплен, максимальный зазор в этой ситуации может достигать 2 мм. Так же короб должен обладать изоляционными свойствами и быть сделанным из самозатухающих или несгораемых материалов. Если в доме предусмотрена система планировки гибкого монтажа светильников, то так же можно применять модули кабельных каналов.

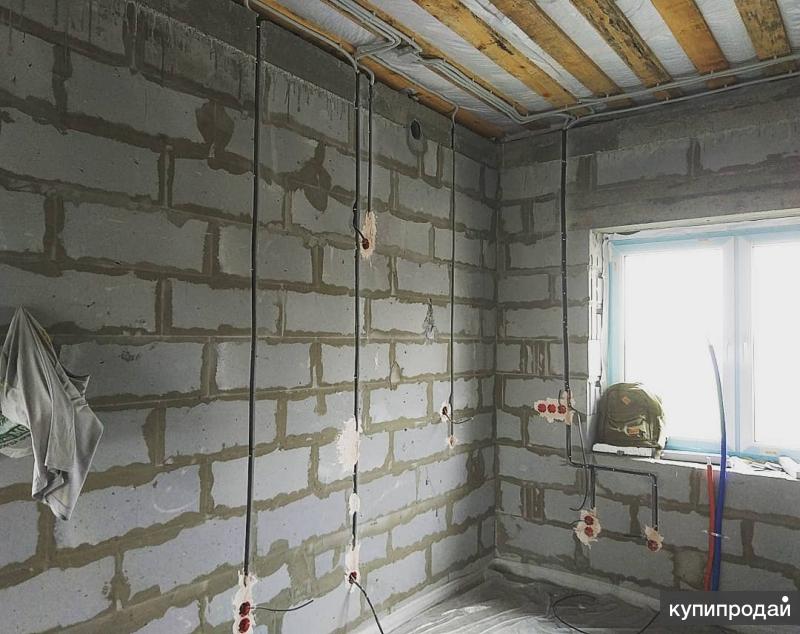

Скрытая электропроводка
Так же разводка проводки может быть скрыта. В этом случае все кабеля и провода в доме прокладываются в специально оставленных отверстиях. К примеру, их можно размещать под штукатуркой, в пустотах конструкций, внутри сборной перегородки и других. Самым рациональным будет прокладка всех кабелей в полу, так же возможен вариант прокладки в навесном потолке.
Если вы собираетесь осуществлять монтаж электропроводки своими руками под штукатуркой или в специальных вырезанных бороздах в стенах, то в этом случае все провода должны иметь хороший изоляционный слой, который будет их защищать от механических повреждений.
Однако, выбрав этот метод, лучше всего прикиньте, что в будущем если вы соберетесь делать демонтаж проводки, то предстоит грандиозный ремонт, который обойдется в копеечку. Так же при такой прокладке стоит прокладывать все кабеля либо строго вертикально, либо строго горизонтально. Кабель должен быть удален от плиты перекрытия как минимум на 200мм. Если перегородка имеет толщину более 80 мм, то кабель можно прокладывать по кратчайшему расстоянию. Так же стоит позаботиться о креплении, оно должно прижимать кабель плотно к месту крепления каждые 0,5-1,2м.
При прокладке проводки в навесных потолках или внутри других строительных конструкциях стоит делать акцент на специальные защитные трубки. Они должны не распространять горение и быть с низким дымо- и газовыделением. Особое внимание стоит уделять прокладке электропроводки в деревянном доме, что бы исключить вероятность возгорания. Если вы собираетесь прокладывать проводку в помещениях с высокой влажностью, к примеру в сауне, то нужно обязательно применять специальные поливинилхлоридные трубки, а так же кабель должен быть в поливинилхлоридной оболочке.
Перед тем, как приступать к монтажным работам, необходимо провести все подготовительные работы. А именно, сделать заготовку, разметку и пробивку, что является основой любых электромонтажных работ. Первым делом определить место ввода кабеля и установки электрооборудования, розеток, выключателей и др. Сам щиток необходимо расположить неподалеку от места ввода, при этом его необходимо расположить в отапливаемом помещении на высоте 1,5-1,7 метра от пола.
Видео о том как спроектировать схему электропроводки в частном доме
Должны ли вы сами выполнять электромонтажные работы?
Каждый редакционный продукт выбирается независимо, хотя мы можем получать компенсацию или партнерскую комиссию, если вы покупаете что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.
Умелые домовладельцы постоянно выполняют электромонтажные работы.
Имея правильные инструменты и знания, вы можете безопасно повышать свои навыки и получать большие награды.Семейный мастер на все руки
Да, вам, безусловно, стоит подумать о том, чтобы самостоятельно заняться электрикой. Это имеет смысл для многих домовладельцев, о чем свидетельствуют огромные отделы электропроводки в хозяйственных магазинах. Конечно, вам нужно быть осторожным, но основная бытовая проводка не сложна. Я не профессиональный электрик, но я провел электропроводку в трех полных домах, от столба до розеток. Каждый раз, когда я делаю свою работу (и проверяю ее), я вспоминаю три причины, по которым я люблю электрику своими руками.
Электрики являются одними из самых высокооплачиваемых продавцов, и большая часть стоимости электромонтажных работ приходится на оплату труда. Даже если вам потребуется в два раза больше времени, чем профессионалу, чтобы выполнить работу, вы все равно сэкономите хорошие деньги в свободное время.
Вам также не нужно ждать, чтобы вписаться в график работы электрика.
Если вы установите электропроводку, вы автоматически научитесь устранять неисправности этой же проводки позже. Знания, полученные при установке, пригодятся, когда придет время заменить выключатель или добавить ответвление. Достаточно скоро вы сможете выполнять небольшие электротехнические работы от начала до конца за меньшее время, чем требуется электрику, чтобы добраться до вашего дома.

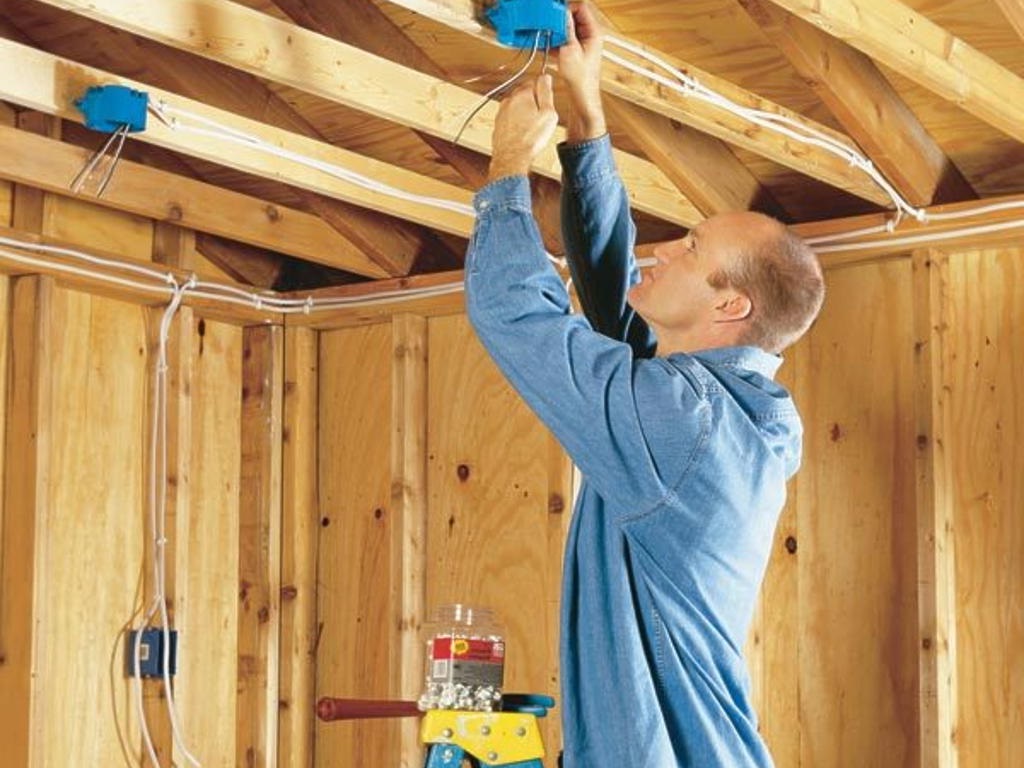

Научитесь выполнять черновую электропроводку.
Сделай сам обеспечивает высокое качество результатов Как и в большинстве других профессий, наличие у человека лицензии не означает, что он выполняет работу высокого качества. Конечно, лицензирование должно обеспечивать безопасность, но оно не гарантирует таких вещей, как аккуратные результаты и экономичное использование кабеля. Даже будучи любителем, инспекторы по электрике говорили мне, что моя проводка более аккуратная, чем работа многих профессионалов, которых они видят.
Это может быть то же самое для вас.
Это то, что вам нужно знать об электрических кабелях и проводке.
Безопасность и обучениеКонечно, преимущества уступают безопасности, а когда дело доходит до электропроводки, безопасность зависит от двух основ.
Во-первых, защитите себя от ударов током, проверив и перепроверив, что каждый провод, с которым вы работаете, не находится под напряжением, используя бесконтактный тестер напряжения (показан выше). Перед началом работы отключите выключатели или даже основное питание в вашем доме, а затем дважды проверьте, что цепи, с которыми вы работаете, действительно не находятся под напряжением.
Во-вторых, подумайте о людях, которые будут жить с вашей проводкой в будущем. Звуковая инженерия — правильное заземление, создание плотных и прочных проводных соединений и многое другое — влияет на безопасность использования цепей. Например, выключатель слишком большого размера может привести к пожару дома спустя годы после того, как проводка была подключена, потому что именно столько времени требуется, прежде чем кто-то потребует слишком большой ток от плохо спроектированной цепи.
Так что да, проводка — это игра с высокими ставками, но процедуры, необходимые для обеспечения безопасности, не сложны и не требовательны, так что это игра, в которой можно безопасно обращаться с .
Чтобы обеспечить безопасность, я бы рекомендовал читать и регулярно обращаться к некоторым из многочисленных книг по безопасной бытовой электропроводке для непрофессионалов. Один из моих любимых — «Проекты безопасной домашней проводки» Рекса Колдуэлла. Кроме того, в местных колледжах часто проводятся вечерние занятия по безопасной бытовой электропроводке. На таких занятиях вы очень быстро многому научитесь.
И не забудьте в полной мере использовать систему разрешений и проверок электроснабжения по месту вашего жительства. Помните: выполнение собственных электромонтажных работ по-прежнему связано с соблюдением правил, и именно вы обеспечиваете их правильное применение.
Вот 10 проверок электробезопасности, которые каждый домовладелец должен проводить каждый год.
Вам не нужно много инструментов для выполнения основных домашних электромонтажных работ, и ни один из них не является дорогим. Мой собственный набор инструментов для проводки включает в себя отвертку с несколькими битами на 16 унций. молоток, аккумуляторная дрель, инструмент для зачистки проводов, инструмент для зачистки кабеля, плоскогубцы и рулетка. У меня также есть бесконтактный тестер напряжения для проверки того, находятся ли цепи под напряжением или обесточены, а также для устранения общих электрических проблем.
Еще одна замечательная особенность самостоятельной работы с электричеством заключается в том, что вы можете браться за все, что захотите. После того, как вы полностью поймете, как работать безопасно, начните с малого, заменив сломанный выключатель или розетку, а затем двигайтесь дальше. Вы почувствуете такую уверенность, которую может дать только компетентность.
Вот как подключить электричество к сараю, саду или фонарному столбу.
Посмотрите это видео, чтобы узнать, каких ошибок следует избегать при работе с электрикой:
Стив Максвелл
Стив Максвелл — отмеченный наградами создатель контента, который опубликовал более 5000 статей, снял бесчисленное количество фотографий и снял видео с 1988 года. Используя свой опыт плотника, строителя, каменщика и краснодеревщика, он создал контент для Mother Earth News. , Reader’s Digest, Family Handyman, Cottage Life, Canadian Contractor, Canadian Home Workshop и многие другие. Стив живет на острове Манитулин в Канаде с женой и детьми в построенном им каменном доме. Его веб-сайт получает более 180 000 просмотров каждый месяц, его канал на YouTube имеет более 58 000 подписчиков, а его еженедельный информационный бюллетень получает 31 000 подписчиков каждое субботнее утро.
Электрическая комиссия SD — Электропроводка домовладельца
Кодифицированный закон Южной Дакоты (SDCL) 20:44:14:01(12) определяет «освобождение владельца» как освобождение от лицензионных требований для индивидуального владельца, который лично устанавливает электропроводку и светильники в жилом доме или на ферме, находящейся в собственности. и проживал в или на человеке, устанавливающем электрическую проводку или приспособления.
Плата генерируется в соответствии с таблицей сборов за проверки. Например, человек может изменить до четырех отверстий в доме, прежде чем будет выдано разрешение, поскольку первые 40 отверстий стоят 2 доллара за отверстие. Открытие может быть светильниками, розетками, выключателями и т. д. Поэтому вам не потребуется получать разрешение на замену света, двух или четырех. Но если вы измените пять или более отверстий в любой комбинации, будет взиматься плата в размере 10 долларов или более, требующая разрешения. Обратите внимание, что установщик может запросить проверку любой установки независимо от того, взимается ли за нее плата в размере 10 долларов США или нет.
Чтобы получить Разрешение на электропроводку домовладельца , отправьте чек, подлежащий оплате, в Комиссию по электроснабжению Южной Дакоты и отправьте Заявление на получение разрешения домовладельца (в формате Adobe PDF). Вы также можете отправить заявку по скану/факсу с информацией о кредитной карте. Обратите внимание, что сборы должны быть оплачены до проведения проверок.
Примеры сборов (не забудьте добавить 15 долларов США к сбору за разрешение) :
- Новые дома с 1 июля 2020 года: 160 долларов США плюс 15 долларов США за разрешение (один предварительный и один окончательный).
См. 20:44:20:01 для услуг более 200 ампер. - Новая услуга в гараже: 60 долларов плюс трассы плюс 15 долларов за разрешение (окончательная). См. 20:44:20:02 для обслуживания более 200 ампер и платы за подключение.
- Изменение услуги: 100 долларов плюс новые схемы плюс 15 долларов за разрешение (окончательная). См. 20:44:20:02 для услуг более 200 ампер и платы за подключение.
- Модернизация/отделка подвалов/достройки (без новой услуги или услуги по замене): 50 долларов США за добавленный/измененный контур – 1 выделенная проверка за плату в размере 75 долларов США. Ориентировочные сборы предполагают отсутствие корректировок. Базовые сборы ограничены 9 0015 20:44:20:02 .
Примечание. Дополнительные инспекции сверх установленных инспекций оцениваются в 75 долларов США за каждую инспекцию.
Отправляйте платежи на:
Электрическая комиссия Южной Дакоты
217 У. Миссури Авеню
Пьер, SD 57501
Или вы можете отправить заявку по электронной почте и оплатить кредитной картой.
Когда мы получим ваш платеж, Комиссия вышлет вам разрешение на домовладение.
Пожалуйста, свяжитесь с вашим Государственным инспектором по электротехнике для проверки два раза в течение вашего проекта.
Вы должны позвонить!
Любой установщик должен как минимум за 72 часа уведомить инспектора или офис Комиссии о проведении инспекции. Вы должны уведомить своего местного инспектора и провести предварительную проверку перед изоляцией, раскачиванием листов, обшивкой панелями или покрытием установки любым другим типом материала, который будет препятствовать предварительной проверке. Перед засыпкой траншеи необходимо проверить подземную проводку. Окончательная проверка требуется для всех рабочих мест перед заселением. Посмотреть список инспекторов (Adobe PDF | Excel). Часы работы инспекторов по электрике: с понедельника по пятницу с 8:00 до 17:00, или вы можете оставить сообщение на их телефоне 24 часа в сутки.
- Черновой монтаж — это когда все коробки смонтированы, все провода подключены ко всем коробкам и должным образом скреплены скобами, закреплены и открыты для осмотра (без изоляции, гипсокартона или другого материала, покрывающего проводку).
- Заключительный осмотр — К этому времени все должно быть завершено. Все осветительные приборы, розетки, выключатели, накладки и другое оборудование, такое как водонагреватели, печи и другое стационарное оборудование, должны быть установлены и подключены к сети.
Приближаясь к черновой и окончательной инспекции, позвоните своему инспектору, чтобы назначить время для вашей инспекции. Также очень важно завершить процесс получения разрешения, поэтому ПОЖАЛУЙСТА, убедитесь, что у вас есть окончательная проверка. Не существует закона, требующего наличия «зеленой (окончательной) наклейки», однако многие жилищные инспекторы отмечают отсутствие «зеленых (окончательных) наклеек» при сделках по продаже дома.
