Фундамент на глине для деревянного дома: какой лучше для деревянного дома

Фундамент на глинистой почве

Глина является одним из наиболее сложных вариантов пучинистых грунтов, в связи с чем фундамент на глинистой почве способен повести себя достаточно непредсказуемо. Легко размываясь талой водой и осадками, глина теряет свою форму и открывает элементы построенного на ней фундамента

Глина является одним из наиболее сложных вариантов пучинистых грунтов, в связи с чем фундамент на глинистой почве способен повести себя достаточно непредсказуемо. Легко размываясь талой водой и осадками, глина теряет свою форму и открывает элементы построенного на ней фундамента. Поэтому перед его строительством нужно изучить параметры грунта и правильно выбрать тип основания.



Особенности глинистой почвы, влияющие на фундамент

Глина состоит из микроскопических чешуек, пространство между которыми отлично удерживает влагу. Это способствует тому, что глинистый грунт приобретает пучинистость, то есть склонность к сильному увеличению в объеме при замерзании находящейся в нем влаги. Именно это свойство наиболее влияет на состояние фундамента – в морозную погоду глина начинает вытеснять его из почвы.

Во избежание такого явления пространство вокруг основания рекомендуется засыпать песком.

Эта процедура называется обратной засыпкой и ведет в некоторому удорожанию всего строительства.



Оценка качества грунта

Перед началом составления проекта настоятельно рекомендуется выполнить геологическую разведку для определения качества грунта. Изыскательские работы включают в себя:

• оценку состояния грунта на отдельных горизонтах;
• определение уровня грунтовых вод;
• установление уровня промерзания почвы.

Исследование грунта выполняется посредством бурения шурфов на предполагаемую глубину заложения основания. Решение о том, какой фундамент на глинистой почве для конкретного участка будет наиболее подходящим, следует принимать с учетом полученных результатов.

Комплексную проверку состояния грунтов рекомендуется проводить весной, когда грунтовые воды имеют максимальный уровень. Взяв образцы земли с разных горизонтов, можно получить полное представление о строении почвы и ее влажности.

Глубину промерзания вычисляют с учетом характеристик почвы и максимального показателя низких температур за последние годы.



Создание дренажной системы

При высоком залегании грунтовых вод, особенно, если они располагаются выше уровня промерзания, рекомендуется перед закладкой основания выполнить дренажные работы. Они заключаются в формировании вокруг будущего строения траншей с засыпкой гравием или системы труб с отверстиями, расположенных в земле под уклоном. Такой дренаж обеспечит отвод воды от фундамента.



Выбор типа фундамента на глинистых почвах

Фундамент на глинистой почве должен обладать высокой устойчивостью к ее трансформации. Выбор типа основания в данном случае выполняется в зависимости от показателей грунта и соотношения содержащихся в нем компонентов: глины, песка, воды.

Специалисты рекомендуют выбирать под будущую постройку один из следующих типов фундамента:

• ленточный
• мелкозаглубленный:
  • плитный
  • ленточно-свайный (комбинированный)
• свайный.

Такие основания являются наиболее подходящими для нестабильных грунтов, характеризующихся повышенной влажностью.



Ленточный фундамент на глине

Ленточное основание подходит и для легких деревянных строений, и для тяжелой кирпичной кладки. Большим преимуществом фундамента такого типа является возможность его обустройства практически на любом грунте с низким залеганием грунтовых вод.

Решив заложить ленточный фундамент на глине, необходимо учитывать, что его нужно делать только заглубленным. При этом глубина траншеи под него должна превышать уровень промерзания почвы. Данный показатель отличается для разных климатических зон. В северных регионах глубина фундамента на глинистой почве иногда достигает полутора метров, а котлован роется еще глубже.

Дно траншеи засыпается гравием, а сверху – песком. После этого вся поверхность траншеи прокладывается полиэтиленом или рубероидом, которые обеспечат гидроизоляцию основания и снизят силу давления грунта.

К подошве фундамент должен расширяться таким образом, чтобы его основание было примерно на треть шире основной части. Это повысит устойчивость конструкции и ее противодействие пучению грунта. Перед заливкой котлована закладывают армирующий каркас, перевязывая его прутья между собой.

Монолитная лента, заглубленная на 1-1,5 метра ниже залегания грунтовых вод, способна выдержать движение слоев почвы и является прочным основанием для любого строения. Такой фундамент подходит почти для всех грунтов, а создание глубокой траншеи позволяет обустроить в образовавшемся пространстве подвальное помещение.



Мелкозаглубленный фундамент

Глинистые почвы небезопасны для заложения мелкозаглубленного основания. Обычный ленточный фундамент в таких условиях закладывать нельзя. Поэтому специалисты рекомендуют вести строительство фундамента на глинистой почве по плитной или ленточно-свайной (комбинированной) технологии.

Армированная железобетонная плита создаст плавающий фундамент, который убережет постройку от подвижек глины в результате ее размывания или пучения. Плиту можно залить самостоятельно из бетона высокого качества или использовать уже готовую. Глубина заложения плитного основания определяется весом постройки. Плита не должна укладываться прямо на глину – под нее также роется котлован и насыпается гравийно-песчаная подушка.

При строительстве мелкозаглубленного ленточно-свайного основания выкапывается траншея по периметру здания, ее дно засыпается песком, а сверху заливается бетоном. В результате должна получиться монолитная лента высотой более 0,5 метра и шириной 0,3-0,5 метра.

Для повышения прочности такого основания в нем сооружают специальные шуфты. Это – опорные сваи, которые должны быть расположены ниже уровня промерзания с шагом в 2 метра. Для снижения воздействия вспучивания почв стороны фундамента делаются расширенными книзу, а пазухи засыпаются утрамбованным песком.



Фундамент на сваях для глинистой почвы

Свайный фундамент является наилучшим для глины, поскольку при установке свай в грунт есть возможность добраться до твердых слоев грунта, не зависящих от грунтовых вод и промерзания. Нижние слои неподвижны, поэтому на фундамент не будут влиять посторонние факторы.

Под строения с большими вертикальными нагрузками устройство фундамента на глинистой почве выполняют в виде свайных полей.

Под стены – в виде рядов, под колонны – кустами, а под опоры устанавливают по одной свае. На сваи укладываются балки (ростверки), которые объединяют их в одно цельное основание.

Каждый из указанных выше типов фундамента, возведенный на глинистой почве по всем правилам, будет служить надежной опорой для любой конструкции.

Читайте также:

Строительство свайного фундамента на глине для деревянного дома

Обустраивая фундамент под свой дом из бруса, индивидуальный застройщик может столкнуться с глинистой почвой, которая залегает под плодородным слоем грунта. В этом случае возникает вполне закономерный вопрос о том, какой вид фундамента на глиняной почве строить, чтобы быть уверенным в долговечности будущей постройки.

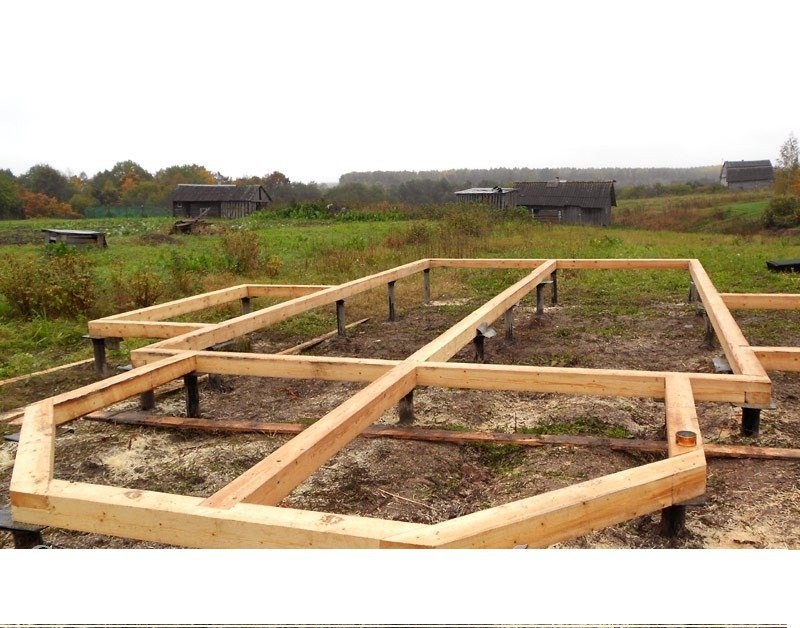

Схема установки деревянного строения на сваи.

Поскольку такая почва считается одним из наиболее сложных вариантов в обустройстве основания здания, требуется детальное изучение процесса.

Основные характеристики грунта

Глина относится к пучинистым грунтам, которые крайне непредсказуемы и вызывают различные сложности при закладке фундамента и строительстве дома. Как известно, она является осадочной горной породой, состоящей из мелких частиц. Во влажном состоянии глине присуща пластичность, а в сухом она рассыпается. В чистом виде глина встречается очень редко. Обычно рядом с ней соседствуют песок, торф, ил, что влияет на ее разновидность.

Перед тем как начинать строить фундамент для дома из бруса, необходимо определить, к какому типу относится грунт и, отталкиваясь от полученных результатов, отдать предпочтение определенному виду основания.

Застройщикам чаще всего приходится иметь дело с тремя основными типами грунта, каждый из которых имеет свои свойства, влияющие на строительство.

Глина. Как ранее уже говорилось, в чистом виде она встречается достаточно редко. Но максимально приближенным к ней считается состав, который содержит очень маленькие частицы (до 0,01 мм) и добавки песка и пыли. На такой почве можно возводить фундамент только в том случае, если она достаточно однородна по своему составу и точка промерзания расположена в более глубоких слоях земли, чем грунтовые воды.

Схема свайного фундамента.

Суглинок. В состав данной почвы входит песок (большая часть) и глина (около 1/3). Выделяют несколько основных видов, зависящих от количества последней: легкий, средний и тяжелый. Именно такая почва имеет максимальные показатели пучинистости.

Супеси. В почве подобного типа содержится небольшое количество глины – около 10%. Участки земли с таким составом называют плывунами, так как под воздействием подземных вод они могут двигаться. Обычно на подобном грунте строительство дома не рекомендуется, но если складывается безвыходная ситуация, тогда обустраивают свайный фундамент с основой из щебня.

Вернуться к оглавлению

Какой фундамент выбрать для дома из бруса на глине

Отличительной особенностью деревянных домов является их вес. Поэтому при строительстве таких объектов к способностям оснований выдерживать значительные нагрузки требований не предъявляется. Однако возведение зданий на пучинистых грунтах может вызвать некоторые сложности.

При неправильной закладке фундамента для глиняной почвы по весне деревянную постройку может перекосить. После чего окна и двери окажутся защемленными, проблемой станет их открыть. Чтобы предотвратить возникновение подобных ситуаций, лучше всего, как рекомендуют специалисты, строить свайный фундамент.

При всей своей простоте на первый взгляд такое основание представляет собой сложную конструкцию и требует консультаций специалиста при его закладке. Фундамент на сваях – отличное конструктивное решение для дома из сруба, которое позволяет уберечь постройку от воздействия поверхностных вод и последствий от возможных изменений объема пучинистого грунта.

Схема элементов сваи.

Свайный фундамент может быть обустроен в нескольких исполнениях:

1. Опоры висячего типа. Устанавливаются на подвижных почвах (плавунах). Фундамент такого типа очень редко используется индивидуальным застройщиком ввиду повышенной сложности расчетов и прогнозирования его поведения во время эксплуатации. Технология строительства опор висячего типа предполагает монтаж большого количества свай, которые в слое грунта удерживаются за счет сил трения. Опоры как бы зависают в земле, полностью не опираясь на несущий слой.
2. Стойки. Монтаж ведется чаще всего в несжимаемых грунтах. В процессе строительства сваи устанавливают в грунт до соприкосновения с уровнем несжимаемой почвы. Благодаря своей винтообразной форме буронабивные сваи вкручиваются в глинистую почву специальной машиной. После чего они связываются между собой ростверком. Именно такой тип основания нашел широкое применение в строительстве при возведении дома из бруса, бани или гаража.

Вернуться к оглавлению

Строительство свайного фундамента на глине

Перед началом работ необходимо иметь проектную документацию, где указывается количество используемых свай и расчет их несущих способностей, что является залогом долговременного использования возводимого основания и здания. Второй момент, которому следует уделить внимание – это глубина вхождения свай в землю. Опытные строители знают, что ограничить усадку дома можно путем давления дома на свое основание, которое должно быть выше, чем расчетное сопротивление грунта, подверженного пучению.

В процессе работы может понадобиться:

1. Уровень.
2. Арматурная проволока для разметки и каркаса.
3. Болгарка.
4. Сварка.
5. Бетонная смесь.
6. Сваи.
7. Рубероид.
8. Молоток.

Вернуться к оглавлению

Основные этапы строительства

Схема бурения скважин для свай.

1. Разметка. Возведение свайного фундамента на глине начинается с нанесения разметки. Для этого на расчищенный и выровненный участок по углам и по периметру в соответствии с проектной документацией устанавливается арматура. Далее делается обвязка. Определяются и отмечаются места установки свай.
2. Установка свай. Если нет возможности использовать специальное оборудование, данную операцию придется проделать с сильным помощником. Лидерное отверстие желательно проделать буром, после чего вкручивать опору в землю будет значительно легче. Если загонять таким способом сваю в грунт, почва вокруг нее начинает уплотняться, что способствует более прочной фиксации. Далее необходимо укрепить сваи. Для этого делаются трубы из рубероида, по диаметру равные скважине. Длина труб должна быть на 30 см больше глубины ямы, куда будет устанавливаться свая. Верхнюю часть рубероидной трубы лучше сделать из нескольких слоев, что позволит хорошо стянуть их проволокой. Подготовленная конструкция вставляется в скважину, и она будет служить в качестве опалубки для такого основания. Для увеличения прочности опор потребуется сделать арматурный каркас. На одну сваю будет достаточно трех металлических прутьев (12мм) и поперечных из расчета монтажа через каждые 50 см. Полученный каркас устанавливается в скважину вертикально, после чего можно начинать заливку бетона. Уплотнение раствора можно проводить вибраторами либо вручную.
3. Монтаж ростверка. Чтобы свайный фундамент на глине обеспечивал равномерное распределение нагрузок на каждую опору, необходимо сделать общий каркас. По лазерному уровню или шпагату произвести обрезку всех свай. После чего вставить оголовники, приварить к опорам и зачистить швы. На оголовники установить общую связку (швеллер или двутавровую балку) и закрепить. Именно к ней будет крепиться нижняя часть дома из бруса. На этом устройство фундамента на глине завершено.

Свайный фундамент на глинистой почве – это идеальное решение для деревянных построек, так как не только снижает финансовые затраты, но и сокращает сроки на его возведения. Изучив досконально весь процесс устройства, такое основание под свой дом можно сделать самому, не обращаясь за помощью к профессионалам.

Можно ли строить на глинистой почве?

Ранние этапы строительства начинаются с фундамента – определения пригодности грунта для строения. Глядя на строительные площадки, глинистая почва является одним из наиболее распространенных типов почв, с которыми вы столкнетесь.

Глинистая почва не особенно подходит для строительства, поскольку она чувствительна к колебаниям влажности. Он расширяется, когда влажный, и сжимается, когда сухой, что приводит к неровному полу и трещинам в фундаменте. Глина создает плохую опору для почвы, и вам понадобится надлежащий структурный фундамент, чтобы сохранить его устойчивость.

Хотя это и не идеально для строительства, иногда альтернативы нет, так как часто невозможно изменить состав почвы на вашей земле. Итак, давайте обсудим, какие варианты у вас есть, чтобы сделать вашу конструкцию более стабильной, даже с глиной в качестве поддержки почвы.

Характеристики глинистой почвы

Глинистая почва способна удерживать вес — она определенно лучше поддерживает почву, чем, скажем, песок. Он также очень податлив во влажном состоянии, что облегчает перемещение и манипулирование в соответствии со строительными потребностями. Однако, когда он сухой, его может быть сложно передвигать, и часто для этого требуется тяжелое оборудование.

Кроме того, глинистая почва состоит из мельчайших частиц, способных поглощать и удерживать воду, что делает ее склонной к колебаниям влажности. Он расширяется, когда получает достаточно влаги, и сжимается, когда становится сухим. Когда вы работаете над строительством, вам следует избегать этой характеристики, потому что она делает ваше здание восприимчивым к частым изменениям состояния почвы.

Почему глинистая почва не идеальна для строительства

Когда вы находитесь на этапе планирования строительства, первое, что вам нужно учитывать, это поддержка почвы. Он определяет фундамент, который вам понадобится, и размер конструкции, которую вы можете построить. Некоторые типы почвы достаточно прочны, чтобы выдержать небоскреб, в то время как другие не могут выдержать даже вес человека.

В случае глинистой почвы она может выдержать вес конструкции, но не обладает устойчивостью для поддержания прочности фундамента. Поскольку он склонен к влажным колебаниям, он может сильно давить на фундамент, заставляя его двигаться вверх и вниз. Это не будет проблемой, когда здание новое, но это будет происходить несколько раз в год, создавая щели и трещины, которые ослабляют его структурную целостность.

Глинистый грунт не идеален для строительства, поскольку его характеристики могут ослабить фундамент здания. Это усложняет проект и требует много времени для его завершения. Вот почему было бы лучше провести тесты почвы еще до того, как вы купите землю, чтобы убедиться, что ваша структура будет иметь идеальную поддержку почвы.

Можно ли использовать глинистую почву для строительства?

Короче говоря, да. Невозможно иметь лучший тип почвы для каждого строительного проекта. Вот почему в разных зданиях используются разные фундаменты, чтобы гарантировать, что они могут выдержать вес и адаптироваться к различным характеристикам почвы. Можно по-прежнему использовать глину для строительства, но на этапе проектирования будет другой подход к фундаменту здания.

Существует два способа возведения фундамента для сооружений на глинистом грунте, и оба они имеют разную степень прочности и сложности. Таким образом, успешный проект начинается с понимания вариантов, доступных для подобных начинаний.

Просверленная опора

Пробуренная опора или просверленные стволы типичны для конструкций с большими поперечными и осевыми нагрузками. Он использует комбинацию торцевого несущего сопротивления и бокового трения, чтобы создать достаточную опору для здания. Если вы собираетесь использовать этот фундамент на глинистой почве, чем больше влаги в почве, тем глубже и больше должен быть пробуренный пирс.

Диаметр буронабивных свай может составлять от 24 футов (7,3 м) до 120 футов (36,6 м). Использование его для фундамента конструкции, построенной на глинистой почве, идеально, потому что вы можете установить его на глубину более 300 футов (91,4 м). Конечно, вам придется учитывать вес конструкции, но это отличное решение для большинства жилых домов.

Просверленные опоры обеспечивают лучшую устойчивость конструкции, поскольку она закреплена глубоко в глине. Помните, что ключом к получению большей устойчивости с помощью этого варианта является более глубокое анкерование по мере того, как здание становится выше, а почва становится более глинистой.

Плита на грунте

Если просверленный пирс придает вашей конструкции лучшую устойчивость, фундамент из плиты на грунте или плавающей плиты противостоит склонности глинистого грунта к расширению и сжатию. В этом методе используются плиты, которые укладываются непосредственно на землю, отсюда и термин «плавающая плита». Он выступает в качестве основы для конструкции, и вам не нужно иметь для него дополнительные опоры.

Минимальная толщина фундаментной плиты на уровне грунта составляет 4 дюйма (10,16 см). Однако толщина, необходимая для вашего строительства, будет зависеть от размера здания и содержания глины в почве. Если есть опасения или склонность к нестабильности конструкции, перед укладкой плиты мы используем слой гравия и битума (асфальта). Этот процесс предотвращает попадание влаги на плиту, что делает ее более эффективной против конструкций на глинистой почве.

Когда вы строите конструкцию, у вас есть два варианта установки плиты на уровне грунта. Выбор между ними будет зависеть от состояния почвы и здания, которое вы хотите иметь. Ниже приведены два типа плиты на уровне грунта, которые вы можете использовать для своей конструкции.

Поддерживаемая плита на уровне грунта

Поддерживаемая плита на уровне грунта — это вариант, который мы используем, если фундамент уже имеет существующее основание. Гравийно-влагозащитный слой защищает плиту от нестабильности глинистого грунта, а фундамент поддерживает фундамент.

Швы плиты также расположены в виде сетки, чтобы предотвратить появление случайных трещин. Это также снижает нагрузку на фундамент, когда глинистая почва испытывает резкие перепады температуры.

Монолитная плита по классу

Монолитная плита на уровне грунта — это то, что мы используем, если конструкция не имеет существующего фундамента. Если вы используете его в качестве фундамента для своего здания, плита будет служить основанием. Периметр плиты толще, чем остальная поверхность, потому что это обеспечивает большую устойчивость конструкции. Эта конструкция также способствует равномерному распределению веса по окружающему грунту.

Остальные детали монолитной плиты-на-настиле аналогичны опорной плите; один слой гравия и гидроизоляции. Эти слои помогают снять напряжение всякий раз, когда глинистая почва сжимается или сжимается, предотвращая попадание влаги на плиту. Поверхность также имеет запланированную сетку, чтобы предотвратить появление случайных трещин, что является общей проблемой при строительстве на глинистой почве.

Обе техники можно использовать без армирования, и они хорошо подходят для глинистой почвы. Однако, если вы хотите создать большую устойчивость для своей конструкции, вы можете использовать тросы пост-натяжения или арматурную сталь.

Эти материалы придадут вашей конструкции дополнительную прочность, которая может понадобиться вашему фундаменту. Это важный фактор, который необходимо учитывать при высоком содержании глины в почве. Использование арматурной стали вместе с плитой на уровне грунта гарантирует, что ваш фундамент сможет выдержать постоянное смещение грунта.

Заключение

Глинистая почва не является идеальным типом почвы для строительства, но это не значит, что на ней нельзя строить. Хотя процесс будет более сложным, чем строительство на коренной породе или суглинке, все же можно использовать для строительства глинистую почву. Единственное, что вам нужно для этого, это иметь правильный фундамент для лучшей устойчивости.

Просверленные сваи помогут вашему зданию стать более устойчивым, а плита на уровне земли поможет противостоять нестабильности глинистой почвы. Оба являются отличными вариантами для вашего фундамента и гарантируют, что ваше здание будет иметь устойчивость почвы, которая ему необходима, чтобы прослужить дольше.

Источники

• Значение почвы: какой тип почвы подходит для фундамента зданий или домов?
• Специалисты по поддержке фундамента: Выбор правильного фундамента для глинистого грунта
• Уретек-Побережье Мексиканского залива: Типы грунта для вашего строительного фундамента | URETEK Gulf Coast
• Ram Jack: различные грунты и их влияние на фундаменты
• Nicholson Construction: пробуренные шахты для фундаментов глубокого заложения
• Civil Read: Плита на уровне или плитный фундамент

Поделись этой записью

Как лучше всего построить дом на глинистой почве?

Вопрос

Каков наилучший строительный проект дома, построенного на глинистой почве?

Вопрос Джима Гилмартина

Мой деревянный каркасный дом, расположенный в северной части центральной Флориды, построен на стволовой стене с двухфутовым пространством для ползания. Стенка ствола трескается из-за расширения и сжатия глины во время влажного и сухого сезонов. В доме другие проблемы. Я намерен построить энергоэффективный дом, способный выдерживать ураганные ветры. Каковы проекты домов или соображения дизайна, которые я должен исследовать?

Ответить на этот вопрос

Ответы

Прислал Дэвид Эдвардс, доктор философии, четверг, 17/06/2010 — 02:59

Прежде всего я хотел бы заявить, что я не инженер, и что любой здравомыслящий человек наймет лицензированного инженера для создания зеленого дизайн дома, соответствующий окну и сейсмическим нагрузкам, соответствующим их региону.

У нас есть большой опыт строительства домов на обширной территории в районе залива Сан-Франциско. Распространенная жалоба, которую мы получаем в этой области, заключается в том, что окна и двери открываются в одно время года, а не в другое. Как вы правильно заметили, проблема вызвана тем, что дом движется не как единое целое, а как бы на очень медленных американских горках, и в результате происходит смещение одних частей дома относительно других частей дома. дом.

Основными проблемами при таком типе передвижения являются уже упомянутая проблема открывания и закрывания дверей и окон, трещины фундамента, трещины гипсокартона и сайдинга или штукатурки и расслоение пола. Как вы можете себе представить, есть два основных способа решения этой проблемы. У каждого из них есть множество способов добиться этих исправлений.

Первый способ остановить это неравномерное движение состоит в том, чтобы поставить весь дом на толстую (12-18 дюймов) сплошную конструкционную плиту. весь дом без значительного изгиба, такого независимого от движения подстилающего грунта, основание дома целиком лежит на одной плоской, хотя и не обязательно ровной, плите.0003

Этот способ строительства дома является самым простым , хотя весь этот бетон содержит огромное количество бетона и связанных с ним парниковых газов, связанных с его производством.

Второй способ заключается в установке пирса и балочного фундамента. Это включает в себя установку утолщенного основания стены вокруг всего дома, в нашем районе 12 дюймов x 24 дюйма с арматурой 4-#4, намотанной на 12 дюймов с 1-#4. Балка этого класса охватывает пространство между опорами, обычно изготавливается из 18-дюймовых бетонных опор с такой же арматурой, как и балка уклона, на высоте 5-10 футов. Эти опоры достаточно глубоки, чтобы проникнуть в обширный слой почвы, обычно глубиной здесь 8-10 футов, а сквозная прямая опора на дно опор и фрикционная нагрузка по бокам опор поддерживают всю массу дома. при изоляции его от обширной почвы под домом. Это намного дороже, чем фундамент из матовых плит, о котором говорилось ранее, но его можно делать на различных строительных площадках, в том числе на склонах. Основная проблема в этом — инженер. Мы сталкивались с инженерами, которые требовали опоры 5 футов и другие, которые не возражали против 10 футов. Очевидно, что 5′ oc стоит в два раза дороже, для вдвое большего количества отверстий.

В любом случае проведите гражданский тест, чтобы определить характер почвы под вашим домом.
