Индукционный котел для отопления частного дома: Индукционные котлы отопления — минусы и минусы. Сравнение с тэновым. Видео отзыв специалиста.

Индукционный котел: как выбрать и правильно его установить?

Электрический котел, без всякого сомнения, прекрасная альтернатива газовому или твердотопливному оборудованию. Но есть у него существенный минус – большое потребление электроэнергии. В процессе поиска способов сократить расход электричества, был изобретен индукционный котел.

Справедливости ради стоит отметить, что принцип индукционной печи был придуман довольно давно, еще в 1887 году, и применялись они только в промышленности. Развитие технологического процесса позволило создать компактные модели нового поколения, пригодные для бытового применения, например, отопления частного дома.

Содержание

Устройство и принцип действия

Основной элемент индукционного котла – трансформатор с тороидальной обмоткой. Само устройство такого котла состоит из таких элементов:

• Корпус агрегата, который изготовлен из металла.
• Слой электрозащиты и теплоизоляции.
• Сердечник, представляющий собой ферримагнитные трубки.

Обмотка сердечника выступает в роли первичной обмотки, а вторичной является корпус котла. В комплекте также идут:

• Автоматические выключатели.
• Температурный датчик, который встраивается в корпус котла.
• Электронный терморегулятор.

В роли теплоносителя в такой системе может выступать не только обычная вода и антифриз, но и масло.

Принцип действия

В названии индукционный электрокотел, заложен принцип его действия – электромагнитная индукция. При подаче напряжения происходят следующие процессы:

• Создается электромагнитное поле.
• Сердечник нагревается до температуры 750 °C.
• Теплоноситель поступает через специальные патрубки и, проходя через сердечник, нагревается, передавая затем тепло радиаторам отопления дома.

Такой способ нагрева позволяет нагреть большой объем теплоносителя за короткий отрезок времени. При этом создающиеся конвекционные потоки позволяют обходиться без циркуляционного насоса.

Совет! Отсутствие циркуляционного насоса оправдано в небольших системах отопления. При отоплении индукционным котлом двухэтажного дома, его наличие обязательно.

Сначала рассмотрим положительные характеристики индукционных котлов:

• Высокий и постоянный КПД: до 99%.
• Такой котел не нуждается в обустройстве дымохода.
• Отсутствие подвижных и нагревательных элементов способствует высокой надежности и долговечности систем нового поколения.
• Бесшумность работы.
• Низкая инерционность системы позволяет экономить энергоноситель.
• Для установки индукционного котла не требуется отдельное помещение.
• Высокочастотная вибрация сердечника препятствует образованию накипи.
• Доступный монтаж не требует особых знаний и навыков.
• Высокий уровень пожаробезопасности в связи с отсутствием открытого огня и нагревательных элементов.

Как и все оборудование, индукционный котел отопления имеет не только плюсы, но и минусы, к которым относятся:

• На первом месте, конечно же, высокая стоимость таких котлов. Более привычный электрический тэновый котел стоит в 1,5 раза дешевле.
• Подключение производится только в закрытую систему отопления дома. При этом давление в ней нужно контролировать и держать ниже 0,3 Мпа.
• Значительный вес при малом размере. Этот факт следует учитывать при креплении котла на стену.
• Генерация помех во всем радиодиапазоне в радиусе нескольких метров (в зависимости от мощности котла). Такие помехи для человека абсолютно безопасны.

Совет! Основное преимущество аппаратов индукционного типа – быстрый и экономичный нагрев большого объема теплоносителя, для чего другим видам котлов понадобилось бы значительно больше времени. Именно это качество нашло свое применение в индукционных проточных водонагревателях.

Помощь в выборе котла

В связи с новизной такого оборудования, на отечественном рынке представлено всего два бренда:

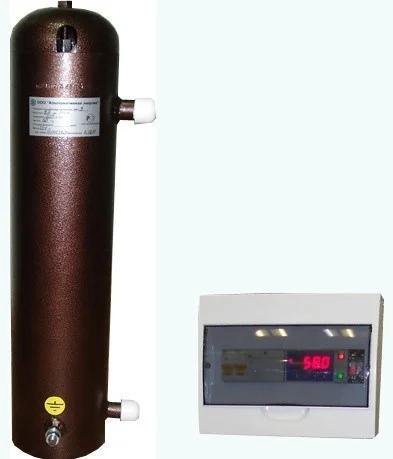

1. ВИН – производитель ООО «Альтернативная энергия». Этот вихревой нагреватель (именно так расшифровывается аббревиатура) потребляет преобразованное высокочастотное напряжение. На выходе из катушки это дает резкий скачек напряженности ЭМП и усиление поверхностных токов Фуко. Это позволяет корпусу и всем внутренним деталям, которые специально сделаны из особого ферримагнитного сплава, практически мгновенно разогреваться и передавать тепловую энергию теплоносителю. Можно сказать, что все узлы конструкции агрегата выступают как один теплообменник, это объясняет его высокую эффективность.
2. SAV – производитель ЗАО «НПК «ИНЭРА». Этот индукционный котел состоит из короткозамкнутого лабиринта труб с теплоносителем, который выступает в роли вторичной обмотки. Переменный ток, сгенерированный в этой обмотке, дает возможность быстрого разогрева поверхности теплообменника. Благодаря разветвленному лабиринту труб в теплообменнике, теплоноситель, проходя через него, быстро нагревается, что объясняет высокий КПД этого вида котла. Благодаря закону самоиндукции, аппарат нового поколения позволяет катушке самостоятельно индуцировать необходимую реактивную мощность. Это позволяет использовать этот вид индукционных котлов в энергосетях с пониженным напряжением, что дает ощутимый результат при работе в сельской местности со слабыми электрическими подстанциями.

Все индукционные электрокотлы различаются по мощности и количества фаз подключения:

• Однофазные: мощность 2,5–7 кВт.
• Трехфазные: мощность 7–60 кВт.

Помимо стандартной автоматики (автоматических размыкателей), индукционный котел может комплектоваться электронным программатором. Этот прибор позволяет устанавливать режим работы котла на всю неделю, а при необходимости, осуществлять регулировку дистанционно – по GSM-каналу.

Расчет мощности котла

Чтобы рассчитать мощность системы максимально точно, необходимо приглашать специалистов. Но легко можно произвести приблизительный расчет, которого будет вполне достаточно. Для этого на каждый квадратный метр отапливаемой площади должно приходиться 60 Вт мощности котла.

Такой мощности вполне достаточно, ведь КПД очень высок и не снижается в процессе эксплуатации.

Совет! При выборе индукционного котла, необходимо уточнять толщину стенок сердечника. Оптимальная толщина – 10 мм. Такой сердечник гарантирует долгую и бесперебойную работу системы отопления дома.

Установка и подключение

Установка котлов такого типа довольно проста, но требует соблюдения определенной технологии:

• Монтаж производится только в закрытую отопительную систему.
• Обязательно оборудование такой системы расширительным баком типа экспанзомат.
• Целесообразность наличия циркуляционного насоса зависит от системы наклона труб отопления дома. В некоторых случаях при соблюдении правильного уклона, можно обойтись естественной циркуляцией.
• Необходимо выставить индукционный котел вертикально. При этом крепление к стене происходит через специальные «уши» или обычными хомутами, в зависимости от модели.
• При этом важно выдержать свободное расстояние между котлом и стенами: по бокам – не менее 30 см, сверху и снизу – не менее 80 см.
• Закрепляя агрегат, следует учитывать его солидный вес и выбирать для монтажа надежную несущую стену.

Подключение котла к системе отопления

Особенностью индукционного котла является тот факт, что выполнять обвязку из металлических труб нет необходимости. Можно выполнять подключение сразу металлопластиковыми или пластиковыми трубами:

• Патрубок, расположенный в верхней части корпуса, подсоединяется к подаче горячего теплоносителя в систему отопления дома.
• Затем к патрубку, расположенному в нижней части котла, подсоединяется труба отопления обратной подачи.
• На отрезке не более 80 см от выходного патрубка необходимо установить группу безопасности агрегата. Набор приборов, присутствующих в этой группе стандартный для всех видов котлов: автоматический предохранительный клапан, манометр и воздухоотводчик.
• После группы безопасности можно, но необязательно, сделать замыкание контура (соединение горячей подачи с обраткой). В некоторых аварийных случаях наличие малого контура предохраняет индукционный электрокотел от перегрева.
• В любом случае установка запорной арматуры происходит после смонтированной группы безопасности.

Далее, переходим к установке вспомогательных приборов на трубу обратной подачи. На малом контуре или перед запорной арматурой на обратку последовательно монтируются следующие приборы:

1. Расширительный бачок.
2. Фильтр-отстойник.
3. Бронзовый фильтр грубой очистки.
4. Циркуляционный насос.
5. Датчик потока. Наличие в системе этого датчика позволяет контролировать циркуляцию теплоносителя и отключать котел в случае ее прекращения.

Более детальная схема подключения содержится в прилагаемой производителем инструкции, которую необходимо изучить перед началом установочных работ.

Электрическое подключение

Выполняя электрические подключения, необходимо использовать провода указанного в инструкции сечения. Электронные системы управления подключаются при помощи специальных разъемов, идущих в комплекте с оборудованием.

Совет! Важным моментом монтажа индукционного аппарата является подключение заземления. Его необходимо выполнить отдельным проводом (оптимально шиной) и подсоединить к существующему заземлению дома.

Обслуживание индукционных котлов

Как такового обслуживания индукционный котел не требует. Единственное, что можно порекомендовать в этом вопросе, это периодически проверять надежность заземления и электрические соединения.

В заключение стоит отметить, что индукционные котлы нового поколения идеально подходят для отопления дома, где хозяева подолгу отсутствуют или бывают наездами. Экономичность, автономность и безопасность такого вида отопительного оборудования вполне оправдывают его довольно высокую стоимость. А если использовать в такой системе в качестве теплоносителя антифриз, то заморозка ей точно не грозит.

Индукционные котлы для подключения частного дома и помещении

Автор newwebpower На чтение 9 мин Просмотров 725 Опубликовано 26.08.2016 Обновлено 26.08.2016

Содержание

1. Вспоминая школьные знания
2. Наглядность работы индукционной печи
3. Возрастающая популярность индукционных котлов
4. Мифы и выдумки
5. Уловки менеджеров
6. Несовершенство приборов учета электроэнергии
7. Самодельные индукционные котлы

Благодаря развивающимся технологиям электрические водонагреватели постоянно совершенствуются, и для нагрева воды в частном доме теперь нередко используются инженерные решения, которые до этого успешно применялись в промышленных масштабах. Ярким примером такой конверсии технологий является индукционный котел отопления, в котором используется явление электромагнитной индукции тока в проводниках.

Чтобы понять принцип действия индукционного котла отопления, нужно освежить школьные знания об электромагнитной индукции и ознакомиться с работой индукторной печи.

Вспоминая школьные знания

Электрический ток, пропускаемый через катушку индуктивности, создает вокруг электромагнитное поле. При помещении магнитного материала вовнутрь катушки, силовые линии магнитного поля будут проходить сквозь материал. При переменном токе полюса электромагнита будут изменяться соответственно частоте подведенного напряжения.

Идентичность магнитного поля катушки и постоянного магнита

При быстром перемагничивании магнитных диполей (атомов и молекул) они будут менять свое направление, то есть совершать тепловые колебания. К тому же, переменное магнитное поле индуцирует вихревые токи в сердечнике, которые тоже разогревают проводник согласно закону Джоуля-Ленца.

В трансформаторах и электродвигателях переменного тока данный эффект является негативным, и с вихревыми токами борются, набирая магнитопровод из шихтованных пластин, изолированных друг от друга.

Изолированные пластины шихтованного магнитопровода трансформатора

В индукторе печи, или в индукционном котле наоборот — данный эффект имеет положительное значение. По сути, наблюдается принцип трансформации тока – на первичную катушку подается переменное напряжение, возбуждающее электромагнитные колебания и вихревые токи в короткозамкнутом сердечнике.

Описание принципа действия индукционного нагрева

Интенсивность колебания магнитных диполей и наведенные токи в замкнутом сердечнике способны разогревать и плавить металл в индукционной печи за весьма короткое время, в зависимости от напряженности и частоты переменного электромагнитного поля.

Нагрев части сердечника индуктивным методом

Очевидно, что если пропускать через сердечник воду, или другой теплоноситель, то тепло будет передаваться жидкости, нагревая ее. Данный принцип используется в индукционных бытовых электроплитах, водонагревателях и котлах.

Наглядность работы индукционной печи

Принцип действия индукционной печи основывается на вихревых токах Фуко и быстром перемагничивании металла, что достигается переменным магнитным полем высокой частоты, порядка 100 кГц. Наглядно оценить эффективность индуктора (печи, индукционного нагревателя) можно посмотрев видео ниже.

Благодаря одному витку, повернутому в обратную сторону, заготовка не выталкивается магнитным полем. Данная конструкция является демонстрационным стендом, иллюстрирующим возможности индукционного нагрева.

Очевидно, что таким способом можно плавить драгоценные и редко встречающиеся металлы в атмосфере инертных газов без контакта расплава со стенками печи, что успешно применяется в производственных и лабораторных установках.

Бесконтактная индукционная плавка металлов

Также разновидностью индукционной печи является нагрев кузнечных заготовок при помощи индукции. Благодаря внутренней схеме устройства происходит подстройка частоты в зависимости от изменения индуктивности катушки, которое происходит при помещении в нее заготовки. Пример промышленной установки на видео:

Возрастающая популярность индукционных котлов

Разумеется, для разогрева кузнечных заготовок потребуется значительное количество энергии, а для работы промышленной плавильной печи требуется мощность, исчисляемая мегаваттами, но в отношении частного дома, для нагрева небольших объемов воды, потребление электроэнергии и сила тока, необходимая для электромагнитной индукции, будет сопоставима с энергопотреблением других мощных домашних электроприборов.

Индукционный котел в системе отопления

Поэтому индукционные электрические котлы уверенно завоевывают свою нишу на рынке, благодаря очевидным преимуществам по сравнению с другими типами электронагревателей для дома или квартиры:

• Компактность. Поскольку сердечником индуктора, как правило, является металлическая труба ненамного большего диаметра, чем трубопроводы системы отопления, а размеры катушки, слоя изоляции и защитного кожуха также незначительны, то общие габариты водонагревателя выгодно отличаются от других типов котлов.

  Компактный индукционный водонагреватель в ванной комнате

• Долговечность. По сравнению с ТЭНами, площадь теплообмена внутренней стенки нагревающейся трубы (сердечника) индукционного котла в десятки раз больше. Это означает что слой накипи, распределенный по значительной поверхности, будет мизерным, и не влияющим на эффективность теплопередачи. Тогда как в отношении ТЭНов, загрязненность рабочей поверхности часто имеет критическое значение при недостаточном охлаждении и перегреве внутренней спирали, что приводит к выходу из строя электронагревателя. Чрезвычайно обильная накипь на рабочей поверхности ТЭНа

  Сердечник индукционного водонагревателя имеет свойство самоочищения от накипи из-за кавитации (теплового расширения-сжатия) и вибрации из-за переменного магнитного поля.

• Безопасность. Данное преимущество очевидно при сравнении с котлами на базе ТЭНов, в которых частой поломкой является электрический пробой вследствие накипи. В индукционном котле даже обильная накипь, скопившаяся за десятилетия, не повлияет сильно на работоспособность нагревателя. При полной закупорке, или потере теплоносителя вследствие разогрева сердечника его индуктивность изменится, на что должна отреагировать электрическая схема. Сама обмотка индукционного котла надежно изолирована и лишь незначительно нагревается из-за активного сопротивления проводника, а прогорание толстостенной трубы и протечка воды практически исключена.

  Металлический лабиринт индукционного котла предотвращает попадание воды на катушку

Мифы и выдумки

Наряду с перечислением достоинств, следует заметить, что имеет место некая мифологизация индукционных котлов, в которой реальные физические факторы дополняются вымыслами недобросовестных менеджеров, подменами понятий, домыслами, и неподтвержденными данными мастеров-любителей.

Существуют, как тенденции преувеличивать достоинства индукционных котлов, так и некоторые предубеждения против их использования.

Например, бытует мнение, что вредное магнитное поле распространяется по трубам водопровода и по воде внутри, оказывая негативное влияние на здоровье человека и работы бытовых приборов дома.

Действительно, интенсивное переменное поле высокой частоты может иметь вредные последствия для организма и влиять на работу различных устройств, но этот недостаток нивелируется экранами индукционного котла (внешними кожухами) и толщиной трубы (сердечника).

Надежная конструкция индукционного котла

Вибрация и гудение в индукционных котлах некачественной сборки также могут создавать неудобства. Учитывая большую индуктивность водонагревателя, его схема должна обеспечивать отсутствие индуктивных всплесков напряжения в сети при включении – выключении котла.

Уловки менеджеров

Но намного чаще можно встретить преувеличенные достоинства индукционных котлов или откровенно неправдивую информацию, направленную на агитацию и увеличение продаж. Например, рекламируется новизна и инновационность данного метода, хотя индукторные печи успешно применяются в металлургии уже почти целое столетие, как и промышленные индукционные котлы.

Промышленный индукционный котел большой мощности

Также, во всех видах рекламы настойчиво муссируется утверждение о небывалой экономичности индукционных котлов (около 30%), в сравнении с водонагревателями для дома, где используются обычные ТЭНы.

С физической точки зрения это в принципе невозможно, так как любой вид энергии, в том числе и электроэнергия, в независимости от принципа преобразования и схемы электронагревателя, в конечном итоге превращается в тепло.

Речь здесь может идти только о качестве теплоизоляции самого водонагревателя и соединительных труб, чтобы тепло не рассеивалось в служебном помещении и полностью направлялось в отопительную систему дома. Учитывая небольшие габариты индукционного котла, можно с уверенностью сказать, что теплопотери будут значительно меньшими, если нагреватель устанавливается где-то вне дома.

Если же индукционных электронагреватель устанавливается внутри отапливаемого помещения, то под экономичностью может подразумеваться только лишь эффективное использование котла при помощи алгоритмов и схем управления.

Компактность и электронный блок индукционного котла действительно увеличивают эффективность системы отопления

То есть, благодаря небольшому объему теплоносителя и большой площади нагревания в индукционном котле, затраты энергии и времени для нагрева воды будут меньшими, после чего включается экономичный режим поддержания необходимой температуры.

Несовершенство приборов учета электроэнергии

Стоит особо упомянуть явление, на котором зиждется утверждение менеджеров о невероятной, с точки зрения термодинамики, экономичности индукционных котлов. Имеется в виду несовершенство электросчетчиков и систем учета потребленной электроэнергии в квартирах и частных домах.

Не углубляясь в электротехническую теорию, следует заметить, что cos α (косинус альфа), часто указываемый в паспортах различных электроприборов, у индукционного котла будет сравнительно небольшим. А это означает, что электроприбор потребляет значительную долю реактивной мощности, которая старыми механическими электросчетчиками с крутящимся диском не учитывалась.

Устаревший дисковый электросчетчик

В этом случае, действительно будет наблюдаться экономия денежных средств, но только вследствие несовершенства схемы учета электроэнергии устаревшими счетчиками. Но современные электрические цифровые счетчики более совершенны и практически лишены подобного недостатка, поэтому, в соответствии с различными нормативными актами, они должны заменить устаревшие аналоги.
Видеосюжет об обязательной замене старых электросчетчиков:

Поскольку технические характеристики современных электросчетчиков, установленных в частных домах, могут различаться в плане учета реактивной мощности, то и счета за одинаковое количество произведенного тепла при помощи индукционных котлов будут варьироваться.

Поэтому, приобретая индукционный водонагреватель для дома с целью получения экономии, необходимо свериться с техническими характеристиками имеющегося электросчетчика, чтобы приблизительно рассчитать, сколько он будет экономить из-за своего несовершенства.

Самодельные индукционные котлы

Будет резонно предположить, что утверждения менеджеров об экономичности их инновационных технологий имеют исторические корни, так как в эпоху распространения механических электросчетчиков многие умельцы делали индукционный котел своими руками, который действительно потреблял значительно меньше электроэнергии, по сравнению с ТЭНами.

Хоть конструкция и схема индукционной печи не является простой, но при наличии деталей, инструментов и навыков, её можно изготовить в домашних условиях, рассчитав сечение, длину, количество витков и диаметр обмотки индуктивности, установив силовые ключи на радиаторы.

Электрическая схема индукционного нагревателя

Катушка индуктивности, в которую помещается сердечник, в совокупности с конденсатором и дросселями являют собой колебательный контур. Через быстродействующие диоды обратной связи сигнал поступает на управляющие выводы силовых ключей, благодаря чему происходит автоматическая генерация высокочастотных колебаний.

На видео ниже мастер объясняет тонкости сборки самодельного индукционного нагревателя и демонстрирует его работу.

При наращивании мощности путем увеличения напряжения и при помощи добавления идентичных модулей, установив в катушки трубку можно добиться приемлемого нагревания потока проточной воды.

Ознакомиться с обзором различных вариантов самодельного индукционного отопления можно, посмотрев видео внизу.
Первая часть обзора:

Вторая часть

Видео сборки самодельного индукционного котла

Индукционные котлы отопления: преимущества и недостатки

Приняв решение обогревать свой дом с помощью электроэнергии либо установить дополнительный электрический источник тепла, домовладельцы задаются вопросом, — отопитель какого типа задействовать? Здесь выбор невелик, на рынке предлагаются электрические теплогенераторы трех типов: ТЭНовые, электродные и вихревые (индукционные). Последние представляют наибольший интерес, поскольку декларируются производителями в качестве нового и самого экономичного оборудования. Появились индукционные котлы сравнительно недавно, поэтому стоит изучить их подробнее.

Устройство вихревого индукционного котла

В действительности данное техническое решение далеко не ново, явление электромагнитной индукции, за счет которой функционируют электрические индукционные котлы отопления, открыто М. Фарадеем в далеком 1831 году. Просто благодаря современным материалам и технологиям явление взято за основу и реализовано в водогрейных установках относительно недавно.

Нагревание воды происходит за счет вихревых токов (токи Фуко), появляющихся в сердечнике катушки. Образуются они под воздействием переменного электрического поля, создаваемого витками катушки переменным током частотой 50 Гц. Сердечник выполнен в форме трубы, через нее и протекает теплоноситель при нагреве. По сути, аппарат представляет собой индукционный преобразователь электрической энергии в тепловую с эффективностью порядка 98%. Диаметр провода, из которого выполнена катушка, количество витков и размеры сердечника рассчитаны таким образом, чтобы нагревать воду до максимальной температуры 95 ºС и при этом не допустить перегрева обмотки.

Водонагреватели типа «ВИН»

Сердце агрегата – это катушка, состоящая из большого количества витков изолированного провода, и помещенная вертикально в цилиндрический корпус в виде сосуда. Внутрь катушки введен стержень из металла. Корпус сверху и снизу герметично закрыт приваренными крышками, наружу выведены клеммы для присоединения к электрической сети. Внутрь сосуда через нижний патрубок поступает холодный теплоноситель, которым заполняется все пространство внутри корпуса. Нагретая до необходимой температуры вода уходит в систему отопления через верхний патрубок.

Схема нагрева теплоносителя

В силу своей конструкции при подключении к сети теплогенератор постоянно работает на полную мощность, так как снабжать отопительную установку дополнительными устройствами регулировки напряжения нерационально. Гораздо проще использовать циклический подогрев и задействовать автоматику отключения / включения с датчиком температуры воды. Нужно только выставить необходимую температуру на дисплее выносного электронного блока и он будет производить нагрев теплоносителя до этой температуры, отключая водогрейный индукционный элемент при ее достижении. По истечении времени и остывании воды на несколько градусов автоматика снова включит нагрев, этот цикл будет повторяться постоянно.

Поскольку обмотка теплогенератора предусматривает однофазное подключение с напряжением питания 220 В, отопительные агрегаты индукционного типа не производятся с большой мощностью. Причина – слишком большая сила тока в цепи (свыше 50 ампер), под нее потребуется прокладка кабелей большого сечения, что само по себе очень дорого. Чтобы нарастить мощность, достаточно заключить три водогрейных установки в каскад и применить трехфазное присоединение с напряжением питания 380 В. К каждому аппарату каскада подключить отдельную фазу, на фото показан подобный пример работы индукционного отопления.

Отопление индукционными котлами

Конструктивные особенности нагревателей типа «Сибтехномаш»
Используя тот же эффект электромагнитной индукции, другое предприятие разрабатывает и производит водогрейные аппараты несколько иной конструкции, заслуживающей внимания. Дело в том, что электрическое поле, создаваемое многовитковой катушкой, имеет пространственную форму и распространяется от нее во все стороны. Если в агрегатах «ВИН» теплоноситель проходит внутри катушки, то устройство индукционного котла «Сибтехномаш» предусматривает спиралевидный теплообменник, находящийся снаружи обмотки, как показано на рисунке.

Обмотка создает вокруг себя переменное электрическое поле, вихревые токи нагревают витки трубы теплообменника, в которых движется вода. Катушки со змеевиками собраны в каскад по 3 штуки и прикреплены к общей раме. Подключение каждой из них осуществляется к отдельной фазе, напряжение питания – 380 В. Конструкция «Сибтехномаш» имеет несколько преимуществ:

• индукционные нагреватели имеют раздельную разборную конструкцию;
• в зоне действия электрического поля находится увеличенная площадь греющей поверхности и большее количество воды за счет спиральной схемы, что повышает скорость нагрева;
• трубопроводы теплообменника доступны для промывки и обслуживания.

Пример подключения индукционного котла

Невзирая на отличия в конструкции теплогенератора, эффективность его работы составляет 98%, как и в нагревателях типа «ВИН», это значение КПД декларирует сам производитель. Долговечность агрегатов в том и другом случае определяется работоспособностью катушек, а точнее, сроком службы обмотки и электроизоляции, этот показатель заводы – изготовители устанавливают в пределах 30 лет.

Преимущества и недостатки

Реальные достоинства, которыми обладают индукционные котлы для отопления дома или производственного здания, заключаются в следующем:

1. Высокая, как и у всех водогрейных установок, эффективность работы, находящаяся в пределах 97—98%.
2. Долговечность, обусловленная отсутствием движущихся частей и простотой конструкции.
3. Малые габариты, позволяющие поместить отопительное оборудование в помещение любых размеров.
4. Высокая скорость нагрева теплоносителя и отсутствие инерции при его отключении.
5. Комфорт при эксплуатации, индукционный электрокотел не требует к себе постоянного внимания хозяина дома, а частота его обслуживания целиком зависит от качества применяемой в системе воды.

Вихревые нагреватели поставляются с комплектами автоматики управления, что дает возможность связать теплогенераторы с другими климатическими системами дома.

Нагреватель в разрезе

Есть у данного оборудования и недостатки. Главный из них – высокая стоимость, особенно у теплогенераторов типа «Сибтехномаш». Если использовать эти агрегаты для промышленных целей вполне приемлемо, то индукционное отопление частного дома может оказаться неоправданно дорогим.

Опыт практического использования вихревых нагревателей домовладельцами и обслуживающим персоналом сервисных компаний пока что не слишком обширен, но на данный момент существенных нареканий на оборудование нет.

Мифы об индукционных котлах

Один из самых популярных мифов создают торговые представители, продающие индукционные электрические котлы. Суть в том, что эти котлы якобы на 20—30% эффективнее прочих нагревательных электроустановок, особенно ТЭНовых. Данная информация не соответствует действительности, поскольку все теплогенераторы, преобразующие электроэнергию в тепло, работают с эффективностью не ниже 96% в соответствии с физическим законом сохранения энергии. Неоспоримым является лишь факт, что ТЭНы разогревают теплоноситель несколько дольше по причине своей многослойной структуры. Вольфрамовая спираль прогревает сначала кварцевый песок, потом материал трубки, а потом уже воду. При этом энергия никуда не теряется, а КПД ТЭНового агрегата составляет 98%, как и вихревого.

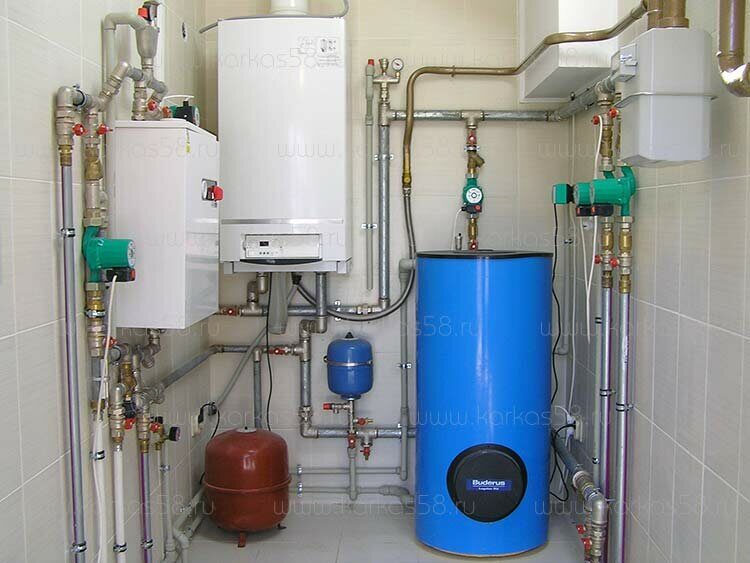

Пример системы отопления

Другой миф гласит о том, что индукционный электрический котел совсем не требует обслуживания, поскольку переменное магнитное поле не дает отложениям оседать на греющих элементах. Этот вопрос зависит от качества воды и накипь на сердечнике катушки появляется точно так же, как и в ТЭНовых нагревателях, если теплоноситель не обессолен. Поэтому хотя бы 1 раз в 2 года сам теплогенератор и система отопления должны проходить процедуру промывки.

Вопреки заверениям продавцов, водонагреватель нельзя ставить в любом помещении. Причины две: опасность поражения током и наличие электромагнитного поля вокруг аппарата. Его лучше поместить в техническом помещении с ограниченным доступом (котельной).

Заключение

Отопительные установки, использующие для нагрева вихревые токи, действительно обладают многими достоинствами, особенно среди них привлекают скорость нагрева, компактность и долговечность. Насколько эти преимущества оправдывают высокую стоимость изделия – решать придется каждому домовладельцу в индивидуальном порядке.

Устройство

, виды, преимущества и недостатки

Индукционный отопительный котел остается новинкой на рынке бытовой техники, хотя популярность такого инновационного решения стремительно растет. Среди электрических оконтлей индукционные модели составляют около 30%. В чем отличие этого агрегата от его конкурентов с обычными нагревательными элементами или электродами?

Мы расскажем вам все о принципе работы и уникальных преимуществах оборудования, работа которого основана на использовании индукции. В предлагаемой нами статье приведены и подробно описаны его разновидности. Наши советы по монтажу помогут вам легко обустроить или модернизировать систему отопления дачи, магазина или склада.

Содержание статьи:

• Особенности устройства и эксплуатации
  • Устройство индукционных блоков
  • Специфика применения в отопительных контурах
• Разновидности индукционных котлов
• Что нужно знать об установках?
• Преимущества индукционных котлов отопления
• Недостатки индукционных моделей
• Правила подбора оборудования
• Выводы и полезное видео по теме

Особенности конструкции и работы

Индукционный котел способен вырабатывать тепло и обогревать помещения за счет электромагнитной индукции. Это физическое явление было открыто Фарадеем в ходе его опытов с цилиндрическим магнитным стержнем, вокруг которого спирально намотана медная проволока.

Конструкция индукционного блока

Современный индукционный отопительный котел также включает в себя индуктор и сердечник. Когда через катушку проходит переменный электрический ток, возникает электромагнитное поле.

Поле генерирует вихревые электрические токи, нагревающие активную зону, тепло от которой передается теплоносителю. Количество этого тепла определяется по формуле Джоуля-Ленца.

Индукционный отопительный котел представляет собой сложный многокомпонентный агрегат. Чтобы лучше понять принцип работы индукционного прибора, стоит вспомнить школьный курс физики

Индукционный отопительный котел состоит из двух основных частей. В одном из них, состоящем из катушки и сердечника, образуется магнитное поле. Вторая часть представляет собой теплообменник с рабочим телом (теплоносителем).

Функция теплоносителя – обычная вода или смесь воды с этиленгликолем. Можно использовать и другие жидкости, выбор которых зависит от конкретной модели котла.

Система отопления с индукционным котлом всегда включена. В схему монтажа также входит мембранный бак, который необходим для приема избыточной воды, возникающей из-за ее теплового расширения. Если такой бак не поставляется в комплекте, он приобретается отдельно.

Специфика использования в отопительных контурах

Индукционные котлы предназначены для работы в системе с принудительной циркуляцией. Поэтому должна присутствовать схема подключения, стимулирующая движение рабочего тела по контуру отопления.

Такая необходимость обусловлена ​​относительно небольшими объемами теплообменников. – из-за быстрого нагрева вода в них закипает быстрее, чем происходит гравитационная циркуляция.

Индукционные котлы поставляются в комплекте с выносным блоком управления, предназначенным для автоматизации работы отопительного оборудования

В многоконтурных системах циркуляционные насосы устанавливаются на каждый контур. Если в доме есть система «теплый пол», то в комплекте должен быть распределительный коллектор и дополнительный насос.

В систему управления котлом входит, помимо термостата и датчиков температуры, так называемый , который предназначен для предотвращения перегрева, избыточного давления и предела прочности деталей.

В группу безопасности обычно входят манометр, воздухоотводчики и. Защита от перенапряжения реализована с помощью автоматических компонентов. Обработка отдельных деталей составом повышает их безопасность. Благодаря компонентам защиты обеспечивается безопасная и бесперебойная работа котла.

Расширительный контур системы отопления с индукционным котлом должен включать расширительный бак и группу безопасности, предотвращающую избыточное давление в замкнутом контуре

Бытовые индукционные котлы в зависимости от номинальной мощности работают от сети 220 В или 380 В при частота тока 50 Гц. Чтобы электрический котел подключить к сети, вам нужно будет уведомить об этом местную энергетическую компанию (поставщика электроэнергии) и получить ее согласование.

Подключение может быть однофазным и трехфазным. Провода, используемые для подключения блока питания, должны иметь подходящее сечение.

В индукционном приборе нагрев регулируется циклическим включением и выключением. Этому процессу помогает (термопара), включенная в систему управления.

Индукционный котел в разрезе с указанием направления движения теплоносителя. В холодном состоянии теплоноситель поступает по нижнему патрубку и после нагрева подается по верхнему патрубку в систему отопления.

Пользователь устанавливает оптимальный температурный режим и котел автоматически отключается после нагрева теплоносителя до определенной температуры, и снова включает после остывания.

Благодаря непрерывному циклу нагрева теплоносителя в отапливаемых помещениях поддерживается комфортный микроклимат. Во многих моделях отображаются данные о температуре и других рабочих параметрах, что облегчает контроль за работой оборудования.

Опционально котлы индукционного отопления комплектуются GSM-модулями для контроля температуры в помещении и управления через смартфон из любой точки мира, где есть интернет. Вернувшись из отпуска или командировки, вы можете заранее включить систему отопления и подготовить дом к приезду

Разновидности индукционных котлов

Все модели индукционных котлов работают по одному принципу, но есть отличия в их конструкции. По этому критерию их условно делят на несколько видов, которые будут рассмотрены далее.

Котлы Shell. Корпус котла имеет цилиндрическую форму. В кожухе находится индуктор. Теплообменник проходит как внутри, так и снаружи змеевика.

Рабочая жидкость, поступающая во входной патрубок, проходит через теплообменник, нагревается и по верхнему патрубку поступает в контур отопления. Котлы корпусного типа в России производит НПК «ИНЕРА». На рынке они известны под торговой маркой Сав.

Котлы с объемными теплообменниками. Этот тип котла еще называют индуктивно-кондуктивным. Агрегат имеет металлический корпус в виде цилиндра.

В корпусе размещена индукционная катушка с ферромагнитным стержнем, выполняющая роль теплообменника. Индуктивно-кондуктивные котлы на рынке представлены серией ВИН. Изготовитель – Завод теплового оборудования «Альтернативная энергетика».

Котлы с трубчатым теплообменником. Классические индукционные котлы имеют теплообменник в виде набора труб, огибающих индуктор. Первым на рынке был именно такой агрегат.

Индукционные котлы с инвертором. Индукционный котел можно дополнить инвертором, в котором постоянный электрический ток аккумуляторов преобразуется в переменный высокочастотный и только потом поступает на индуктор.

Это решение позволяет получить необходимые вихревые токи для выработки тепла при отсутствии основного источника питания.

Использование инвертора в схеме с индукционными котлами позволяет стабилизировать питание электрооборудования и защитить его от скачков напряжения

Что нужно знать об установке?

В комплект поставки электрооборудования входит технический паспорт с подробным описанием характеристик и инструкция, в которой указаны правила монтажа и эксплуатации. Монтаж котлов необходимо производить в соответствии с прилагаемой инструкцией.

При обнаружении дефектов, например, при отсутствии в системе насоса принудительной циркуляции, котел может быть снят с гарантийного обслуживания. Поэтому производители рекомендуют привлекать к монтажу опытных сантехников или обученных сотрудников организации, продающей электрооборудование.

Индукционный котел может быть интегрирован в существующую систему отопления как основной или резервный с параллельным подключением. Что касается места установки, то обязательно нужно придерживаться стандартных для всех электронагревательных приборов правил.

Нагреватель должен находиться на расстоянии не менее 80 см от потолка и пола. Зазор со стеной должен быть не менее 30 см. Как и любое мощное энергетическое оборудование, индукционный котел должен быть заземлен по ГОСТ 12.2.007.0.

Сечение кабеля, используемого для подключения индукционного котла, рассчитывается исходя из мощности оборудования. Электропроводка проложена в кабель-каналах или в гофре

Преимущества индукционных котлов

Индукционные котлы имеют множество безусловных и сравнительных преимуществ, в том числе следующие:

• самый высокий КПД среди всех электрических котлов;
• неизменность энергетических характеристик;
• минимальные требования для ;
• повышенной надежности;
• рекордно долгий срок службы;
• способность работать автономно;
• простая установка без системы вентиляции;
• система автоматического управления;
• без подачи и хранения топлива:
• нагрев теплоносителя до 95 градусов;
• высокий уровень безопасности.

Устройство преобразует электрическую энергию в тепловую с КПД 98-99%. Нагрев охлаждающей жидкости занимает 7-10 минут. Простая конструкция, в которой отсутствуют движущиеся механические части, стальные сплавы, используемые в качестве материалов изготовления, делают индукционные котлы рекордно долговечными.

Такие повреждения могут быть только повреждены. электрическая изоляция. Но как показывает практика эксплуатации трансформаторов, которые по своей конструкции очень похожи на индукционные котлы, они действительно способны прослужить многие десятилетия.

По заверениям производителей агрегаты, работающие за счет воздействия электромагнитной индукции, обеспечивают бесперебойный обогрев помещений в течение 100 тыс. часов, то есть 30 отопительных сезонов. При этом их мощность со временем не снижается, чего нельзя сказать об электродных и обычных.

Индукционные котлы могут использоваться как в качестве основного, так и в качестве дополнительного оборудования. Например, для подготовки теплоносителя к нерегулярно используемой системе теплого пола

Те же причины, которые определяют долговечность и повышенную надежность индукционных нагревателей, одновременно снижают стоимость эксплуатации. Индукционный котел не нуждается в регулярном обслуживании и ремонте, что позволяет экономить средства.

По сравнению со многими другими видами топлива, использование электроэнергии для обогрева домов остается наиболее выгодным. Особенно это касается негазифицированных населенных пунктов.

Сертифицированная конструкция индукционного котла предотвращает короткое замыкание. Производители утверждают, что любая модель имеет высший класс. Электробезопасность. Индукционный котел не следует путать с микроволновой печью, так как для его работы используется другая частота электрического тока.

Нагрев теплоносителя в индукционном котле происходит равномерно – перепад температур в системе не более 30°С. То есть локальный перегрев, который может привести к пожару, отсутствует, что делает такие агрегаты пожаробезопасными.

За счет намагниченности теплоносителя, малой вибрации, незаметной для окружающих и турбулентного завихрения, в индукционных котлах практически не образуются минеральные отложения, что благоприятно сказывается на КПД. Напомним, что толстый слой накипи замедляет скорость и эффективность нагрева теплоносителя.

Для увеличения мощности можно использовать каскад из трех и более индукционных котлов с общим шкафом управления. Такое решение поможет утеплить двухэтажный особняк.

При соблюдении правил эксплуатации, указанных в инструкции, то после монтажа и установки температурного режима котел можно не вспоминать в течение всего отопительного сезона. В отличие от индукционных устройств не требуют регулярной загрузки дров и удаления угля и золы. Не требуется прочистка труб, что выгодно отличает их от электрокотлов других типов.

Сам котел и дополнительное оборудование к нему занимают мало места и могут быть установлены на небольшой площади. Компоненты системы управления позволяют использовать индукционные котлы в одной связке с другим климатическим оборудованием.

Индукционные котлы можно интегрировать в систему управления умным домом «Умный дом»

Недостатки индукционных моделей

Идеальных технических решений пока не существует. Даже у самого современного оборудования есть свои недостатки и индукционный котел не исключение.

Характеризуется:

• высокой ценой;
• тяжелый вес;
• шум.

При изготовлении индукционных котлов используются дорогостоящие материалы, в том числе ферромагнетики, реагирующие на магнитное поле.

Чтобы котел выполнял свою функцию, инженеры должны точно рассчитать диаметр провода катушки, количество ее витков, размер сердечника и другие параметры. Затем все эти расчеты должны быть реализованы в готовом изделии.

Таким образом, производство индукционных приборов является трудоемким и металлоемким процессом, что приводит к высоким затратам на производство. В то же время этот недостаток нивелируется за счет длительного срока службы и минимальных эксплуатационных затрат.

Компактные размеры котла сочетаются с его значительным весом, что объясняется большим количеством стальных деталей. Некоторые модели весят 40 кг. Индукционный котел при работе немного шумит, но этот недостаток легко устраняется рекомендованными к установке звукопоглощающими прокладками.

Правила подбора оборудования

При выборе модели индукционного котла основными критериями являются его мощность и характеристики отапливаемого помещения. Предполагается, что для обогрева 10 кв. м. при высоте потолка до 3 метров требуется 1 кВт.

Таким образом, достаточно площадь отапливаемого помещения разделить на 10 и в результате получится электрокотел необходимой номинальной мощности. Например, для дома площадью 100 кв. м. требуется индукционный нагреватель мощностью 10 кВт.

Если нет желания рассчитывать необходимую мощность котла с высокой точностью, можно воспользоваться упрощенным вариантом. Согласно ему, индукционные котлы мощностью всего 3-4 кВт способны обогреть помещение площадью 30-40 м²

Чтобы не переплачивать за ненужную мощность и не замерзнуть при ее недостатке, необходимо оценить конкретные характеристики дома или другого объекта, в том числе материалы стен, площадь окон, наличие утеплителя и т. д., и исходя из этих данных выбрать отопительное оборудование.

Не помешает спросить у продавца и коэффициент мощности, то есть соотношение активной и полной мощности выбранной модели. Этот показатель называется косинусом фи (Cos φ) и измеряется в вольт-амперах. Он помогает определить, какая часть потребляемой электроэнергии расходуется непосредственно на нагрев теплоносителя, а какая – на создание магнитного поля.

Значения коэффициента мощности колеблются от 0 до 1. Для индукционных котлов с продуманной конструкцией Cos φ составляет 0,97-0,98 кВА, что считается отличным показателем, так как практически вся потребляемая электроэнергия расходуется на нагрев рабочего тела.

Разнообразие моделей позволяет выбрать вариант использования в качестве основного или резервного источника тепла. Мощные котлы, работающие от напряжения 380 В, способны самостоятельно отапливать дома, коммерческие и промышленные объекты большой квадратуры.

Для эксплуатации на даче или в гараже эффективен Можно сделать самому. Следующая статья ознакомит вас с подробным руководством по сборке полезных самоделок.

Выводы и полезное видео по теме

Ролик наглядно продемонстрирует принцип работы индукционной установки:

Экспертное заключение по безопасности эксплуатации индукционного котла:

Видеопрезентации индукционных котлов от ЗСТМ ):

Индукционные нагревательные котлы имеют множество преимуществ и конкурентных преимуществ при незначительных или легко устранимых недостатках. Насколько выгоден этот вариант для отопления конкретного дома, можно решить, только взвесив все «за» и «против».

Неоспоримым фактом остается постоянный рост спроса на такое оборудование, и эта тенденция, скорее всего, сохранится и в будущем.

Хотите рассказать о собственном опыте выбора, установки, эксплуатации индукционного котла? Иметь полезную информацию по теме, которой стоит поделиться с посетителями сайта. Пожалуйста, пишите комментарии, выкладывайте фото, задавайте вопросы в блок-форме ниже.

как построить самодельный агрегат

Люди избалованы цивилизацией и не представляют существования без ее благ. Несомненно, к ним относится отопление зданий. Системы отопления постоянно совершенствуются и становятся все более эффективными и удобными в использовании.

Но этого недостаточно. Согласитесь, совсем неплохо, чтобы отопительное оборудование было еще и экономичным. И это желание вполне осуществимо – можно сделать индукционный котел отопления своими руками. Он способен не только обеспечить необходимый уровень обогрева помещения, но и очень экономно расходовать энергоресурсы.

Тем более что такое снаряжение при желании соберет даже начинающий мастер. А как это сделать правильно и какие материалы потребуются для изготовления – эти вопросы мы подробно обсудим в нашей статье. Сначала рассмотрим устройство и принцип работы оборудования, а также преимущества его использования.

Содержание статьи:

• Устройство и принцип работы оборудования
  • Как работает индукционный котел?
  • Основные элементы отопительного оборудования
• Плюсы самостоятельной сборки нагревателя
• Инструкция по сборке индукционного котла
• Особенности вихревого индукционного котла
  • Отличительные особенности ВИН
  • Как собрать вихревое индукционное устройство ?
• Необычная модель индукционного котла
• Выводы и полезное видео по теме

Устройство и принцип работы оборудования

Прежде чем заняться самостоятельной сборкой индукционного котла, необходимо разобраться в его устройстве и принципе работы. И только разобравшись с этими моментами, можно приступать к изготовлению самоделок.

Как работает индукционный котел?

Чтобы понять, как работает индукционное оборудование, необходимо ознакомиться с принципом его действия. Поэтому вспомним школьный курс физики.

Когда электрический ток проходит через проводящий материал, он выделяет тепло. В этом случае количество полученного тепла будет прямо пропорционально напряжению и силе тока. Эта закономерность была открыта Джоулем и Ленцем, в честь которых назван физический закон.

Галерея изображений

Фото

Принцип работы индукционных нагревателей и котлов

Преимущества отсутствия прямого нагрева

Стандартные компоненты индукционных котлов

Самодельный вариант индукционного нагревателя

Но электрический ток может появиться в проводнике не только при его непосредственном подключении к источнику питания. Есть еще один метод, открытый в позапрошлом веке М. Фарадеем. Это бесконтактный метод, который не предполагает взаимодействия источника питания с проводником.

Суть его в том, что при изменении параметров магнитного поля, которое пересекает проводник, в нем возникает ЭДС или электродвижущая сила.

Это явление получило название электромагнитной индукции. Именно его используют в работе индукционного котла. Получается, что если есть ЭДС, то будет и электрический ток, соответственно будет нагрев проводника.

В этом случае он будет производиться бесконтактным способом, с использованием наведенных токов или как их еще называют токов Фуко.

Существует два способа получения электромагнитной индукции. В первом случае для получения индукции проводник вращают или перемещают внутри постоянного магнитного поля. Этот метод используется в электрогенераторах.

Другой способ получения индукции — проводник остается неподвижным, при этом параметры магнитного поля, в котором он находится, а именно направление силовых линий и напряженности, постоянно меняются.

В основе действия любого индукционного котла лежит явление электромагнитной индукции

Было бы трудно это сделать, если бы не открытие Эрстеда. Он выяснил, что если намотать на катушку проволоку, то при подключении источника питания она превращается в электромагнит. С изменением направления и силы тока будет меняться и магнитное поле, которое создает это устройство.

Если внутрь поля поместить проводник, то в нем появится электрический ток, который сопровождается нагревом.

Именно по такому принципу устроен индукционный котел. Его конструкция очень проста. Включает в себя корпус, обязательно теплоизолированный и экранированный. Внутри него помещается труба. Лучше всего, если это будет сплав, но можно использовать и сталь.

Правда, в последнем случае немного пострадают эксплуатационные характеристики устройства. Труба установлена ​​в рукаве из диэлектрического материала.

Теплоноситель в котлах индукционного типа нагревается от расположенного внутри стального сердечника, нагреваемого вихревыми токами, возникающими в электромагнитном поле

Поверх лейнера наматывается медная шина по принципу катушки. Он подключен к источнику питания. Для подключения к системе отопления используются две трубы, по которым будет двигаться теплоноситель.

При подаче питания ток проходит через катушку и активирует переменное магнитное поле, которое, в свою очередь, вызывает вихревые токи внутри трубы. Они нагревают стенки детали, а частично и теплоноситель, который в ней находится.

Существуют варианты индукционного котла с несколькими параллельно установленными трубами малого диаметра. Их используют вместо одной большой трубы. Это дает выигрыш в скорости нагрева устройства.

В таком виде оборудование уже может работать, но нагрев будет слабым. Чтобы его усилить, нужно пропустить через катушку электрический ток высокой частоты. Поэтому оборудование необходимо дополнить инвертором и выпрямителем.

Переменный ток от сети имеет частоту 50 Гц, что недостаточно для эффективной работы индукционного котла. Поэтому она подается на выпрямитель, где преобразуется в постоянную.

Затем он поступает в инвертор, представляющий собой электронный модуль со схемой управления и двумя ключевыми транзисторами. Устройство преобразует постоянный ток в высокочастотный.

Правда, использование выпрямителя и инвертора увеличивает стоимость индукционного котла. Поэтому есть модели, которые работают без них. Они подключаются к обычной сети. Но такое оборудование имеет внушительные габариты, что позволяет повысить его эффективность. Приборы с инвертором более компактны.

Наведенные вихревые токи очень быстро нагревают теплообменник и жидкость внутри него

Основные элементы нагревательного оборудования

Любой котел индукционного типа состоит из нескольких конструктивных элементов:

• Дроссель. Основная часть устройства. Это своего рода трансформатор с двумя обмотками. Первичка намотана вокруг сердечника. При прохождении тока именно здесь возникает электромагнитное поле, образующее вихревые токи. Корпус котла выполняет роль вторичной обмотки. Он принимает на себя вихревые токи, прогревается и передает тепловую энергию теплоносителю.
• Нагревательный элемент. Это ядро ​​катушки. Для котла он выполняется в виде трубы достаточно большого диаметра или нескольких труб меньшего сечения, соединенных параллельно.
• Патрубки. Предназначен для врезки прибора в тепловую сеть. Один теплоноситель входит в устройство поочередно, а второй жидкий выходит из котла и поступает в контур отопления.
• Инвертор. Это устройство — — преобразует постоянный электрический ток в высокочастотный, который затем подается на индуктор.

Прежде чем приступить к самостоятельной сборке, следует тщательно продумать, из чего и как будут изготовлены основные элементы устройства. Некоторые из них придется сделать самому, а некоторые можно купить.

Например, можно использовать инвертор от сварочного аппарата. Хорошо, если он будет с возможностью регулировки мощности.

Инвертор преобразует постоянный ток в высокочастотный. Для изготовления самодельных устройств можно использовать стандартный инвертор для сварки

Мы перечислили основные элементы индукционного котла.

Плюсы самостоятельной сборки отопителя

Электрические котлы традиционно считаются неэкономичными. Учитывая, что стоимость электроэнергии постоянно растет, они обходятся своим владельцам «в копеечку». Рекомендуем посмотреть подробную информацию по отоплению от электрокотла в г.

Однако индукционные котлы хоть и работают от электричества, но достаточно экономичны.

Галерея изображений

Фото

Котлы индукционного типа — самое экономичное электрооборудование по энергопотреблению

Экономное энергопотребление не мешает индукционным котлам лидировать по рабочим параметрам

Благодаря простоте конструкции индукционные котлы редко выходят из строя, имеют исправно функционируют более 30 лет

Аккуратная форма и компактные размеры – важные аргументы в пользу индукционных котлов

Индукционное оборудование быстро нагревает теплоноситель для отопительных контуров

Однако длинный список достоинств индукционных котлов перевешивает солидный минус — цена оборудования, особенно ощутимая при необходимости установки нескольких технических узлов

Цена не страшна тем, кто решит сделать эффективный агрегат со своими своими руками комплектующие для сборки недорогие

Однако для успеха в реализации идеи стоит досконально разобраться с устройством индукционного агрегата и принципом его работы

Экономичный вариант электрокотла

Высокая производительность

Конструктивная простота

Компактные размеры агрегата

Высокая скорость нагрева теплоносителя

Стоимость как сплошной минус котла

Самодельный индукционный котел

3 Специфическое устройство

3 и принцип работы

Но это далеко не весь список их достоинств.

Решив установить такое устройство, вы можете получить:

• Быстрый нагрев охлаждающей жидкости. Это занимает в среднем 3-5 минут.
• КПД близок к 100%, так как почти вся электроэнергия преобразуется в тепло.
• Высокая температура нагрева жидкости в контуре отопления, не менее 35°С.
• Отсутствие накипи на внутренних поверхностях прибора, обусловленное вибрациями, возникающими при работе прибора. Они предотвращают отложения.
• Долгий срок службы, так как отсутствуют движущиеся и трущиеся механизмы и детали. Соответственно, нет износа оборудования и порчи его компонентов.
• Нет необходимости отводить продукты сгорания и часто проводить техническое обслуживание.

Недостатков у индукционных котлов не так много. Прежде всего, это достаточно высокая стоимость оборудования. Кроме того, в процессе работы устройства издают небольшой вибрационный шум.

Еще одним недостатком является достаточно большая масса, что необходимо учитывать при монтаже устройства на стену.

Чтобы получить максимальный эффект от использования индукционного котла, как самодельного, так и серийного, нужно соединить их в группу и использовать по очереди или все сразу

Инструкция по сборке индукционного котла

Индукционные нагревательные приборы можно приобрести в магазине, но их стоимость довольно высока. Поэтому многие домашние умельцы пытаются сделать его своими руками. Чтобы сделать самодельный индукционный котел, необходимо подготовить материалы и инструменты.

Для начала необходимо приобрести сварочный инвертор. Это может быть недорого, но желательно, чтобы устройство было оснащено регулятором тока.

Кроме того, следует обратить внимание на силу тока, с которым работает устройство. Стандартное значение для сварочных инверторов составляет 15А. Этого будет недостаточно. Нужно искать более мощный агрегат.

Кроме того, необходимо подготовить катанку или проволоку из нержавеющей стали диаметром около 7 мм. Его следует разрезать на фрагменты длиной 40-50 мм. Их поместят в электромагнитное поле, где они будут нагреваться.

Нагревательный элемент самодельного индукционного прибора изготавливается из медной проволоки, для намотки которой можно использовать любой подходящий цилиндрический предмет диаметром

Для изготовления корпуса котла берется пластиковая толстостенная труба. Диаметр детали может варьироваться, но, как показывает практика, оптимальным вариантом является внутренний диаметр 50 мм.

Переходники используются для подключения оборудования к системе отопления. Через один из них в котел будет поступать теплоноситель, а через другой – в систему будет подаваться горячая жидкость.

Фрагменты провода уложить в кожух. Чтобы они не выпадали, низ детали покрыт мелкоячеистой металлической или нейлоновой сеткой, которая надежно крепится к корпусу. После этого можно прокладывать провод внутрь корпуса.

Теперь верхняя часть детали покрыта такой же сеткой, что и нижняя, и крепится к стенкам детали. Переходники надеваются на торец. Получается заготовка, из которой будет изготовлена ​​индукционная катушка.

Для этого на него нужно намотать эмалированный медный провод. В среднем требуется 90 витков. Они должны располагаться ближе к центру детали. Выполнять их нужно очень аккуратно и ровно, чтобы у вас получилась качественная индукционная катушка.

Полученное устройство можно установить в систему отопления. Это делается следующим образом. Сначала из системы сливается охлаждающая жидкость.

После этого выбирается место, где будет установлен котел. Размечается труба на этом участке, после чего из нее вырезается фрагмент, равный длине отопительного прибора.

Затем на подготовленное место устанавливается самодельный индукционный котел. Катушка подключается к инвертору, на этом установку можно считать законченной. После этого система снова .

Медная проволока аккуратно намотана на пластиковую трубу с кусочками металлической проволоки внутри.

Только после этого можно протестировать новое устройство. В нем должна быть жидкость.

Если включить индукционный котел «всухую», пластиковый корпус расплавится от высокой температуры. Это приведет к частичному разрушению системы отопления, что недопустимо.

Еще одним важным моментом является грамотное устройство заземления отопительного прибора, без которого невозможна его безопасная эксплуатация.

Особенности вихревого индукционного котла

С принципом работы индукционного нагревательного устройства мы уже знакомы. Есть его разновидность: вихревой индукционный котел или ВИН, действующий несколько иначе.

Отличительные особенности ВИН

Как и индукционный аналог, работает от высокочастотного напряжения, поэтому обязательно комплектуется инвертором. Особенность устройства ВИН в том, что оно не имеет вторичной обмотки.

Его роль выполняют все металлические части устройства. Они обязательно изготавливаются из материалов, обладающих ферромагнитными свойствами. Таким образом, при протекании тока по первичной обмотке устройства электромагнитное поле резко возрастает.

Он, в свою очередь, генерирует ток, сила которого быстро растет. Вихревые токи провоцируют перемагничивание, в результате чего все ферромагнитные поверхности очень быстро, практически мгновенно нагреваются.

Вихревые устройства достаточно компактны, но за счет использования металла имеют большой вес. Это дает дополнительное преимущество, так как в теплоотдаче принимают участие все массивные элементы корпуса. Таким образом, КПД агрегата приближается к 100%.

Эту особенность устройства необходимо учитывать, если решено самостоятельно изготовить котел ВИН. Он может быть только из металла, пластик использовать нельзя.

Основное отличие вихревого индукционного котла в том, что его корпус выполняет роль вторичной обмотки. Поэтому он всегда из металла

Как собрать вихревой индукционный прибор?

Как мы уже знаем, такой котел отличается от своего индукционного аналога, однако сделать его своими руками так же просто. Правда, теперь понадобятся навыки сварки, ведь собирать устройство следует только из металлических деталей.

Для работы вам потребуется:

• Два одинаковых отрезка металлической толстостенной трубы. Их диаметры должны быть разными, чтобы одну деталь можно было поместить в другую.
• Обмоточный (эмалированный) провод медный.
• Трехфазный инвертор, можно от сварочного аппарата, но максимально мощный.
• Кожух для теплоизоляции котла.

Теперь можно приступать к работе. Начинаем с изготовления корпуса будущего котла. Берем трубу большего диаметра и вставляем внутрь вторую часть. Их нужно вварить один в другой так, чтобы между стенками элементов оставалось определенное расстояние.

Полученная деталь в разрезе будет напоминать рулевое колесо. В качестве основания и крышки корпуса используется стальной лист толщиной не менее 5 мм.

В итоге получаем полый резервуар цилиндрической формы. Теперь нужно встроить в его стенки патрубки под трубу подачи холода и отвод горячей жидкости. Конфигурация патрубка и его диаметр зависят от труб системы отопления, дополнительно могут понадобиться переходники.

После этого можно начинать наматывать провод. Он аккуратно, под достаточным натяжением, намотан на корпус котла.

Схема самодельного индукционного котла вихревого типа

Собственно нагревательным элементом будет служить намотанная проволока, поэтому корпус устройства желательно закрыть теплоизоляционным кожухом. Таким образом, удастся сохранить максимальное тепло и, соответственно, повысить КПД устройства и сделать его безопасным.

Теперь нужно врезать котел в систему отопления. Для этого сливается теплоноситель, отрезается необходимая длина отрезка трубы и на его место приваривается устройство.

Осталось только запитать ТЭН и не забыть подключить к нему инвертор. Устройство готово к использованию. Но перед проведением испытаний нужно заполнить магистраль охлаждающей жидкостью.

Не знаете какой теплоноситель выбрать для заполнения контура? Рекомендуем ознакомиться и рекомендации по выбору оптимального типа жидкости для контура отопления.

Только после закачки охлаждающей жидкости в систему проведите пробный пуск.

Сначала нужно запустить аппарат на минимальную мощность и внимательно следить за качеством сварных швов. Если все в порядке, увеличиваем мощность до максимума.

На нашем сайте есть еще одна инструкция по изготовлению индукционного прибора, который можно использовать для нагрева теплоносителя в системе отопления. Для ознакомления с процессом сборки индукционного нагревателя перейдите на .

Необычная модель индукционного котла

Эта модификация индукционного котла может показаться очень необычной, однако она имеет право на существование.

Более того, практика показывает, что такой прибор гораздо экономичнее стандартного бойлера с ТЭНом. На обогрев стандартной «трёшки» потребуется около 1,8-2,5 кВт в час, в то время как электрический котел потратит не менее 6 кВт.

При изготовлении самодельных индукционных котлов для сердечниковой обмотки используется только специальный обмоточный медный провод

Собственно котел представляет собой встроенный в систему отопления теплообменник, который нагревается индукционной электроплитой.

Важной частью конструкции является теплообменник; он должен быть компактным, надежным и максимально дешевым. Расчеты показывают, что для обогрева квартиры площадью около 50 кв. м будет достаточно устройства, работающего с 40 литрами теплоносителя.

То есть вам нужен плоский металлический бак, размеры которого варьируются в пределах 50х600х500 мм. Такую емкость вполне можно изготовить самостоятельно, сварив из профильной трубы 50х50.

Работа выполняется в следующей последовательности:

• Труба 50х50 разрезается на отрезки по 600 мм. Всего должно получиться 9-10 штук.
• Полученные отрезки сваривают друг с другом по принципу «стенка к стенке» так, чтобы получился непрерывный ряд труб.
• От трубы отрезают еще два куска так, чтобы их длина равнялась ширине получившейся заготовки.
• Из обоих полученных фрагментов вырезается одна стена.
• Деталь устанавливается отрезанной частью на сваренные между собой трубы так, чтобы получилась заготовка, напоминающая коллектор. Фрагмент приварен к теплообменнику.
• Аналогично устанавливается вторая секция трубы с противоположной стороны.
• В диагонально противоположные секции теплообменника ввариваются трубы для подключения к системе отопления.
• Конструкция тщательно обваривается, потому что она должна быть полностью герметичной.

Теплообменник готов, его можно установить на место и разместить под ним источник тепла. Практика показывает, что лучше всего такую ​​систему устанавливать в ванной, выполнив вертикальный монтаж.

Обычная индукционная плита может стать источником тепла для отопления квартиры

Теплообменник вварен в систему отопления, а плитка расположена между ним и стеной.

Домашние мастера утверждают, что если к такому устройству подключить инвертор, его энергопотребление значительно снизится.

Вам после прочтения инструкции изготовление самодельных котлов кажется сложным и опасным? Сомневаетесь, что самоделки будут экономнее расходовать электроэнергию на подогрев теплоносителя в системе отопления? В этом случае лучшим решением будет покупка готового отопительного агрегата.

На нашем сайте есть полезные материалы для выбора лучшего электрокотла и рейтинг самых популярных моделей среди покупателей. Также рекомендуем ознакомиться с особенностями расчета энергопотребления котла и других вариантов электроотопления в доме:

Выводы и полезное видео по теме

Как собрать котел индукционного типа. Индукционный котел – самый экономичный и эффективный из всех отопительных приборов, работающих от электричества. Существует множество модификаций самодельных индукционных приборов, можно выбрать любую, наиболее подходящую для условий эксплуатации.

Чтобы купить такое устройство в магазине придется потратить значительную сумму, поэтому домашние умельцы научились делать их самостоятельно .

Используете ли вы самодельный индукционный котел в качестве нагревателя? Поделитесь своими фото самоделки и рекомендациями по сборке в разделе комментариев.

А может вы только собираетесь заняться изготовлением котла и у вас остались нерешенные вопросы после прочтения нашей статьи? Не стесняйтесь спрашивать их — мы постараемся вам помочь.

Выгодно ли устанавливать индукционный электрокотел для отопления

Сегодня мы поговорим с вами об индукционном отоплении. Многие пытаются представить индукционные котлы как нечто инновационное, что якобы сэкономит наши деньги и обеспечит существование нашей системы отопления. И что это на самом деле?

На самом деле индукционные котлы очень дороги, крупногабаритны, неудобны в эксплуатации и не наделены достаточным количеством свойств и качеств, необходимых для нормальной работы современного электрокотла отопления.

Те люди, которые изобретают эти котлы и пытаются продать их вам, ничего не говорят потребителю об этих аспектах своей продукции, а выставляют на свет только положительные качества. Здесь мы отобразим все плюсы и минусы индукционного нагрева дома.

Что говорят производители индукционного нагрева?

Чаще всего производителей индукционных котлов отопления сравнивают с традиционными, а традиционные составляют 99% всех электрокотлов на рынке.

Котлы всегда сравнивают по следующей схеме: выделяются мнимые недостатки ТЭНов и положительные качества индукционного отопления дома.

Например, такие показатели:

• ТЭНов много;
• Что якобы может выйти из строя один или даже несколько нагревательных элементов;
• Говорят, что котел может потерять работоспособность;
• Особое внимание уделяют накипи, которая может появиться в виде отложений прямо на самой поверхности нагревательных элементов;
• Сложность и громоздкость конструкции обусловлена ​​достаточно большим количеством электрических контактов;
• Создатели индукционных котлов утверждают, что их котлы служат дольше за счет того, что умеют смягчать воду;
• Абсолютно голословное и голословное утверждение о том, что требуется периодическая замена прокладок, ТЭНов и стояков.

Принцип действия

Простым примером этого является катушка, намотанная на диэлектрическую трубку. Внутри нужно установить стальной сердечник. Электрическая катушка будет нагревать металлический стержень.

Осталось только подключить его к магистрали теплоносителя, и такой «индукционный котел» начнет отдавать тепло.

Устройство индукционного котла Hotmer

Отлично подходят индукционные котлы для отопления частного дома. Котел работает с использованием змеевика по принципу индукционной плиты. Индуктивная катушка создает магнитное поле.

Тепло поступает от нагревателя к жидкому теплоносителю по лабиринту металлических трубок без утечек.

Сила тока влияет на изменение силы магнитного поля в устройстве. Так дом отапливается.

После помещения внутрь катушки сердечника возникают вихревые токи Фуко, влияющие на электрическое сопротивление металла. Температура на поверхности трубной системы повышается.

Критика неправильных котлов отопления

Указано, что в качественном индукционном котле нет ТЭНов. Конечно, это не так, ведь без ТЭНа нам нечем было бы нагревать воду, то есть он всегда есть в любом бойлере!

В подавляющем большинстве установленных электрокотлов ТЭН не выходит из строя почти весь срок службы котла.

Если ТЭН все-таки вышел из строя, то мы легко его меняем, так как он находится под фланцем или на резьбе. Если вдруг ни с того ни с сего сломается агрегат при индукционном нагреве, то заменить его практически невозможно.

Теперь о накипи … В чайнике она есть, а в домашних отопительных системах ее нет, потому что там вода вообще не кипит, отложения есть всегда и везде, в любых системах: на газу, дизельные, дровяные, электрические, отопительные, электронные, индукционные котлы. Неважно какой котел. Отложения всегда будут присутствовать, так как это отложения, которые всегда присутствуют в воде. Это не недостаток и не преимущество, а реальность.

Об электрических контактах. Производители пишут, что в индукционном нагревательном котле отсутствуют электрические контакты. Но на самом деле электрические контакты есть всегда и везде. А если говорить о котлах отопления, то электрические контакты, клеммники. отсутствовал там много лет. Под резьбовыми соединениями есть электрические контакты, не требующие подтяжки, а есть пружинные зажимы, обслуживание которых тоже не стоит.

Относительно срока службы ТЭНа и цифр аргументирующих этот срок. Непонятно, откуда взяты эти цифры и как они подтверждаются. Кроме того, здесь авторы путают системы водоснабжения и отопления. В системе отопления не так много примесей, как в системе водоснабжения. Умягчение воды в носителе системы отопления не требуется.

Следует отметить, что в индукционном котле замена узлов практически вообще невозможна, т.к. все находится в герметичной колбе и ее надо разрезать, чтобы что-то оттуда вытащить.

Преимущества и недостатки индукционного котла

Индукционные котлы имеют следующие преимущества:

1. Высокий КПД;
2. Отсутствие расходных материалов, надежность конструкции;
3. Небольшие габариты;
4. Простота установки и эксплуатации;
5. Высокая скорость нагрева;

Котлы индукционного типа имеют КПД до 99%, что превышает КПД нагревательных элементов и электродных блоков. Заявленный производителями КПД котла 20 — 30% противоречит принципам закона сохранения энергии.

Но некоторую экономию все же можно получить за счет отсутствия масштаба. Дело в том, что сердечник при воздействии электромагнитной индукции не только нагревается, но и приобретает устойчивую микровибрацию. Образование отложений и накипи в таких условиях практически невозможно.

В нагревательных элементах и ​​электродных котлах образование накипи является устойчивым постоянным процессом. Известковые отложения обладают определенным термическим сопротивлением и снижают коэффициент теплопередачи от нагревательного элемента к теплоносителю. Окалина толщиной 0,5 мм ухудшает теплоотдачу на 8 — 10 %. В индукционных котлах такого препятствия нет и электрическая энергия расходуется более рационально.

Наличие явления вибрации также позволяет использовать в системе отопления воду даже с высоким содержанием солей жесткости. В целом в качестве теплоносителя при работе индукторных котлов может использоваться неочищенная вода, антифриз, даже масло — то есть отсутствуют требования к химическому составу, присущие другим электрическим котлам.

Индукционные котлы не имеют в своей конструкции быстроизнашивающихся элементов (ТЭНов, электродов). Срок службы оборудования заявлен в 25 лет (с гарантией 2 года). Регулярная замена нагревательных элементов не требуется – это снижает эксплуатационные расходы оборудования.

Бытовые котлы имеют небольшие габариты (высота не превышает 1 метра) и могут быть размещены в любом помещении. Установка изделия не требует получения каких-либо разрешений; установка может производиться самостоятельно. Обязательным условием установки является заземление устройства во избежание поражения электрическим током.

О самостоятельном изготовлении котла индукционного типа следует сказать отдельно. Реализация этой задачи возможна при наличии сварочного аппарата и определенных навыков. Но обязательным условием является знание электрооборудования и устройств, ведь любое сложное оборудование требует серьезной системы безопасности, контроля и управления. Самостоятельный монтаж блока управления и систем безопасности под силу не каждому.

Индукционные котлы можно назвать многофункциональными. Их можно использовать не только для отопления, но и для производства горячей воды в режиме проточного водонагревателя.

Индукционные котлы практически не имеют серьезных недостатков. Можно лишь отметить, что по отзывам пользователей есть жалобы на шум изделия при работе. Это связано с наличием вибрации. В принципе, этот негативный фактор можно устранить – котел следует закрепить амортизирующими вставками (из резины и т.п.), которые предотвратят передачу вибрации на строительные конструкции.

Также можно отметить, что неконтролируемая утечка охлаждающей жидкости представляет серьезную опасность. Если система управления потоком выйдет из строя, оборудование будет уничтожено и станет неремонтопригодным. И еще один существенный недостаток, присущий всему электроотопительному оборудованию, – очень высокая стоимость электрической энергии.

Индукционные отопительные котлы являются качественным и эффективным с технической точки зрения оборудованием. По своей конструкции они более совершенны, чем ТЭНы и электродные электрокотлы. При отсутствии других источников энергии, кроме электричества, оборудование этого типа со временем может стать более популярным для обогрева частных домов и дач.

(, 2 сегодня)

Рекомендуем прочитать:

Автономное водяное отопление частного дома

Каскадное подключение котлов

Замена унитаза своими руками

Замена радиатора отопления в квартире

Электрический котел для отопления а частный дом

Устройство водоснабжения частного дома из скважины

Раскрываем главный миф индукционного отопления

В последнее время уже перестали говорить что КПД на индукционный нагрев выше КПД отопительного котла в 2-3 раза. Но сторонники индукционного котла утверждают, что отопительный котел быстро теряет свои свойства и выходит из строя, потому что на нем скапливается накипь!

Говорят, что мощность котла отопления снижается на 15-20% в течение года. Это действительно так?

Да, отложений на самом деле нет, но систему отопления и водопровод никогда не следует путать. Например, накипь фактически образуется в системе водоснабжения, точно так же, как она образуется в чайнике, который мы видим на кухне каждое утро. Это никогда не мешает нашей работе, мы знаем, и нет сомнений, что вода в чайнике все равно кипит.

Наоборот, в известной нам системе отопления примеси попадают в воду редко. Слой осаждения очень тонкий и не создает каких-либо существенных препятствий для теплопередачи.

Если энергия куда-то ушла из сети, то полностью она никуда не исчезает. Оно превращается в абсолютное тепло и нагревается теплоноситель, который, в свою очередь, нагревается с точно такой же эффективностью, с какой нагревался раньше и с каким будет нагреваться всегда. Если бы это было не так, десятка лопнула бы от избыточной энергии.

При появлении накипи происходит теплообмен при более высокой температуре. Ни о каком снижении КПД не может быть и речи, какая бы температура не была в нагревательном элементе.

Стоимость и обслуживание индукционных отопительных котлов

Индукционные отопительные котлы в 2 раза дороже отопительных котлов. Несмотря на то, что они качественно ниже, как мы видели из критического анализа их так называемых «достоинств».

Также они весят в 2 раза больше котлов отопления, имеют большие громоздкие габариты, а вся электронная начинка находится снаружи. В то время как в котлах отопления он спрятан в самом котле. А здесь есть дополнительный короб, который иногда негде разместить, особенно если речь идет об очень маленьком помещении для котельной.

В индукционных котлах нет автоматического выбора мощности, то есть только ТЭН может сам выбрать, на какой мощности ему нужно работать в данный момент.

При индукционном нагреве дома будут постоянные скачки напряжения и перегрузки, а в отопительных котлах реле работает очень тихо. И заметить это можно только как тихие щелчки, находясь рядом с работающим котлом.

Даже в индукционных котлах полностью отсутствует тепловая защита от перегрева и замерзания, которая имеется в котлах отопления.

В индукционных котлах нет датчиков низкого давления воды. Отсутствует индикация ошибки, позволяющая точно установить неисправность, из-за которой он встал (на дисплее котла отопления будет мигать соответствующий индикатор).

Но самое главное чего нет у индукционных котлов, так это возможности подключения бойлера!

Разновидности индукционных котлов

Их две. Основное различие между ними заключается в том, что для нагрева используется ток разной чистоты.

Индукционные котлы SAV

В этих устройствах используется обычный переменный электрический ток, частота которого, как известно, составляет 50 Гц. Различные типы таких котлов могут быть рассчитаны на напряжение 220 вольт или 380 вольт.

Для примера приведем характеристики одной из моделей. Если мощность 2,5 кВт, то мощность нагрева составит 2100 ккал в час. Этого достаточно для обогрева помещения площадью 30 – 40 кв. Стоимость таких котлов составит примерно 30 тыс. руб.

Котлы WIN

В этих котлах используется высокочастотный переменный ток. Для его получения используется соответствующий преобразователь. В результате получаем более эффективный нагрев теплоносителя. В таких котлах внутренняя часть выполнена из специального электромагнитного сплава. В процессе работы происходит перемагничивание, в результате чего происходит сильный нагрев теплоносителя.

Таким образом, нагрев в котлах этого типа происходит не только за счет нагрева труб, по которым движется теплоноситель, но и за счет нагрева ферромагнитных частей корпуса и механизма. Типовой котел мощностью 3 кВт такого типа выделяет 2500 ккал в час. Вся система вместе с насосом и необходимой для работы автоматикой составит от 33 до 35 тысяч рублей.

Если у вас загородный дом, то индукционные котлы для его отопления будут оптимальным вариантом. Только такой тип систем отопления будет эффективен при работе в автоматическом режиме. Температура в доме будет поддерживаться без вашего вмешательства.

Покупать или не покупать индукционный котел?

Конечно, вы сами должны принять решение, какой котел покупать: качественный ТЭН или все-таки более громоздкий, менее производительный и дорогой индукционный котел.

Но необходимо учитывать следующее: индукционный котел не является агрегатом для систем отопления, особенно если они индивидуальные и не требуют больших мощностей. Конечно, без индукционного нагрева в некоторых производственных областях технического производства не обойтись, но это касается производственных задач.

Все-таки нечего тащить в дом сложный, тяжелый и дорогой агрегат. Можно обойтись и более элегантным решением – отопительным котлом.

Производители индукционных котлов отопления умышленно дают неполную информацию о своей продукции, что вводит в заблуждение тех, кто делает выбор в сторону того или иного котла. Здесь важно говорить правду и показывать свой товар со всех сторон, чтобы люди знали, что покупают.

Устройство и принцип работы индукционного котла

Индукционный котел состоит из основных элементов:

• Корпуса;
• Индукционная катушка;
• Ядро.

Принцип работы индукционных установок предельно прост: проходя через катушку, электрический ток создает сильное электромагнитное поле. В соответствии с законом Джоуля-Ленца под действием электромагнитных волн трубчатый сердечник интенсивно нагревается, отдавая тепловую энергию циркулирующему внутри него теплоносителю.

О работоспособности таких систем свидетельствует тот факт, что с 30-х годов ХХ века в металлоплавильных печах успешно применяется принцип электромагнитного нагрева.

Экспертиза индукционного котла отопления

Один из ведущих российских специалистов в области монтажа и обслуживания котлов в России Владимир Сухоруков в одной из своих программ на YouTube «Индукционный котел — большое недоразумение», вышедшей 12 декабря , 2020, подробно и подробно доказал, что индукционные отопительные котлы уступают традиционным отопительным котлам.

Владимир Сухоруков не нашел повода для использования индукционного котла в котельной. Более того, он настоятельно не советует покупать индукционные котлы ни при каких обстоятельствах, когда есть качественные котлы отопления, работающие стабильно и безотказно.

Возможно, вам стоит прислушаться к совету эксперта.

Принцип работы

Сначала поговорим об общем принципе работы таких обогревателей. Как известно, при включении или выключении цепи постоянного тока образуется электромагнитное поле, которое, в свою очередь, создает ток в проводниках, расположенных в ней определенным образом. Это действие нагревает проводник, на который воздействует.

Если теперь представить себе действие обычного переменного тока, имеющего частоту 50 Гц , то мы увидим, что действие поля приведет к еще большему нагреву металлического сердечника. Понятно, что в некоторых случаях можно применять электрический ток высокой частоты, еще более способный производить тепло.

Эта идея была использована при создании индукционных нагревательных котлов. Теперь остановимся на том, как именно они устроены.

Все устройство заключено в металлический корпус.

Нагревательный элемент представляет собой бесшовную металлическую трубку, расположенную внутри него.
