Как построить дом каркасный своими руками видео: пошаговая инструкция с советами специалистов

Содержание

как построить и видео строительства

Строительство каркасных домов становится все более популярным. Дело в том, построить каркасный дом своими руками – вполне реально, а цена такого строительства является весьма доступной.

Не столь важно, какой это проект, финский или канадский. Главное – это знать, как построить такое сооружение. Для этого вам понадобится пошаговая инструкция.

Кроме того, полезным будет сможет стать и просмотр видео уроков, которые имеются в интернете. В нашем сегодняшнем материале мы предоставим не только схему того, как это сделать поэтапно, с нуля, но и представим некоторые чертежи.

Помимо этого, мы более подробно расскажем про технологию в целом, а также затронем некоторые аспекты возведения экономных строений по каркасному методу.

Содержание статьи

1

Основные сведения

Каркасные дома имеют преимущества перед многими другими типами домов, в т.ч. и перед строениями из бруса. Во-первых, у них низкая теплопроводность, а толщина внешних стен при этом, достаточно небольшая.

Если сравнивать с аналогами из бруса, то конечные комплектации обоих видов домов имеют равнозначную стоимость.

Следует отметить, что современный каркасный дом можно построить с учетом финишной отделки практически за один этап. Построение брусового дома происходит в два этапа. На первом этапе возводится коробка и крыша, а на протяжении второго – дом утепляют и отделывают.

Причем, нужно обратить внимание, что стоимость второго этапа такая же, как и первого. Из-за этого существует ложное мнение, будто каркасный дом дороже брусового.

Однако, это мнение ошибочно, поскольку многие сравнивают стоимость обоих видов домов после первого этапа, а как известно, для брусового дома начальный этап не является завершением работ, как в случае с каркасным домом.

Поэтому и нужно рассматривать эти дома и сравнивать цены лишь после конечной отделки. Некоторые рассчитывают на то, что отделочные работы в брусовом доме будут не так уж дороги, и, в итоге, он вам обойдется значительно дешевле, чем приобретение уже готового канадского домика.

Но следует знать, что наиболее дорогими работами являются как раз отделочные работы. Многие строительные фирмы специально заманивают покупателей несколько неверными заверениями для того, чтобы привлечь покупателей строить брусовой дом с их помощью.



Конечно, на рынке есть еще более дешевые дома, но к ним относятся маленькие садовые домики, проживание в которых является, как правило, исключительно сезонным. По этой причине они не являются полноценными жилыми домами, в общепринятом смысле этого слова.

Ничего общего с каркасными домами, собранными и возведенными по финской или канадской технологии, они не имеют.

Полезно знать! В каркасных домах, как и в кирпичных, например, можно применять разнообразные виды отделки, поскольку как стены у них крепки и долговечны.

Безусловно, дом из кирпича имеет одно преимущество перед каркасным домом. Речь идет про долговечность.

Однако преимущество это является весьма относительным, поскольку кирпичный дом прослужит, к примеру 200 лет, то каркасный 100. Согласитесь, какая вам будет от этого разница? Не нужно отрицать, что 100 лет – это довольно внушительный строк.

Поэтому, необходимо философски взвесить эти сведения. Что же лучше: построить каменный дом на 200 лет или потратить в 1,5-2 раза меньше на строительство дома со сроком службы 100 лет. Экономия – штука довольно значимая.

В последнее время все большее число людей становятся сторонниками точки зрения о том, что самым оптимальным вариантом с идеальным соотношением цены и качества, является жилой дом, построенный по каркасной технологии. Аналогичный вариант на сегодняшнем рынке найти трудно.

Основные виды технологий

Давайте рассмотрим технологии, по которым строятся подобные конструкции в тех странах, откуда они начали свое распространение и где они по сей день остаются популярными. Речь идет про Канаду и Финляндию.

Строительство по канадской технологии

Сегодня существует много вариантов канадской технологии возведения таких строений. Даже одна и та же технология может быть разной в различных строительных компаниях, от чего и зависит итоговая цена.

По этой причине, если канадский домик стоит удивительно мало, это должно настораживать и в таком случае нужно более детально узнать о комплектации и используемых материалах.

Итак, вот особенности конструкции:

  • У фундамента обязательно должен иметься определенный запас прочности или же он должен быть выполнен точно для конкретного типа грунта и веса дома. Как вариант, можно сделать фундамент на винтовых сваях;
  • Для выполнения каркаса используют сухую строганную древесину. Также применяются специальные противопожарные перемычки и дополнительные небольшие бруски – все это необходимо, чтобы стыковка листового материала обшивки была качественной. Древесину обязательно обрабатывают антисептиком. С наружной стороны те участки, где доски плоско соединяются одна с одной, уплотняют пенофолом или джутом.
  • Для утепления стен нужно брать исключительно плитный материал и хорошо, если это будет минеральная вата. Также подойдет и правильный пенопласт. Укладывается он шахматкой, чтобы перекрывать стыки. Перемычки для поддерживания утеплителя внутри стен обеспечивают дополнительную поддержку против постепенного спадания утеплителя вниз.
  • До того, как будет построена крыша (как двускатная, так и односкатная), нельзя утеплять пол первого этажа. В ином случае он может намокнуть и утратить теплотехнические характеристики. Высушить утеплитель очень непросто.
  • Внутренняя отделка помещений и комнат, включая стены и потолки, должна включать пароизоляционные рулонные материалы с последующей тщательной проклейкой швов.
  • Нужно сказать, что каркасная технология включает в себя черновой пол, состоящий из ориентированно-стружечных плит ОСП. Такие плиты в значительной мере увеличивают экологические характеристики дома.

Помните! Максимальной экологической безопасности дома можно добиться, в тех случаях, когда отопление будет сделано воздушным.

Финские технологии

Финские каркасные дома возводят с применением каркаса или бруса. Жилищно-эксплуатационные характеристики таких домов ничуть не уступают строениям из кирпича, бетона или бревен.

Это было достигнуто благодаря современным технологиям. Причем, стоимость финских домов значительно меньше и они экологичнее аналогичных жилых строений из других материалов.

Многие представляют каркасный финский как некачественно собранное строения с тонкими стенами и большим количеством щелей. Такое представление никак не похоже на модель «щитового дома».

Но изготавливаются финские каркасные дома с возможностью проживать в них круглый год. Благодаря многолетнему опыту работы и использованию новейших технологий финны создали совершенный образец сэндвич-панелей.

К тому же финны всегда ориентировались на мировой рынок. Сэндвич-панели, из которых собирают финские каркасные дома, обеспечивают уют и тепло при любой непогоде.

Толщина стен в каркасных домах подобного плана составляет, как правило, от 150 до 250 мм, чего вполне достаточно для качественной тепло- и звукоизоляции, равнозначных с характеристиками метровой кирпичной стены.

Все элементы сборных домов изготавливают с помощью современного оборудования, поэтому любые погрешности исключены. Все детали подогнаны одна к другой и это делает финский дом долговечным и хорошо собранным.

Вес конструкции финского дома очень незначительный. В связи с этим можно сэкономить на закладке фундамента, либо сделать его винтовым. Поэтому в местах, где имеется слабый грунт, лучшим вариантом будет именно финский сборный дом.

Ко всем достоинствам каркасного дома безусловно можно отнести его оригинальный эстетичный вид. Финны традиционно используют балконы, террасы, веранды и пристройки. Все это они покрывают яркой краской. Помимо стены, красиво оформляют и кровлю.

Из всего вышесказанного, можно сделать вывод, что финский дом с его преимуществами, хорошо сочетает в себе качество и низкую стоимость, как в качестве набора для самостоятельной сборки своими руками, так и при изготовлении под ключ.

Что надо знать про метод строительства

Говоря про возведение домов из каркаса, надо отметить, что данная технология существует уже более 100 лет. При этом, технология строительства каркасных домов основывается на трех принципах:

  • Все элементы, из которых состоит основная конструкция каркасного дома, сами по себе являются жесткими рамно-каркасными конструктивными элементам.
  • В то же самое время, каркас дома прочен и, одновременно с этим, устойчив к любым возможным силовым воздействиям извне.
  • Все элементы каркасного дома рассчитаны на максимально допустимые атмосферные осадки и ветер. Производятся они практически всегда на заводе, с использованием фабричных технологий. Размеры заводских изделий позволяют транспортировать их на обычных транспортных средствах, включая автотранспорт.

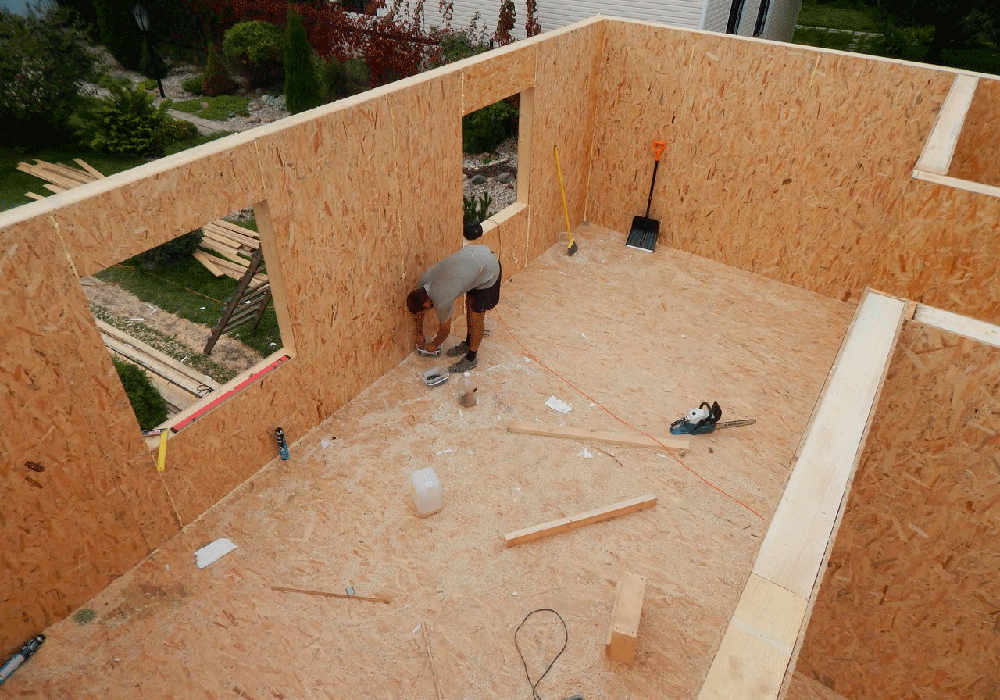

  • Собирается конструкция каркасно-щитового дома сразу на участки. Первым строится фундамент, а уже на нем – само строение, а также такие дополнительные конструкции, как пристройка, веранда и так далее. с использованием простой технологии, которая позволяет возводить каркасные дома собственноручно.

Кстати! Наиболее распространенные размеры (в метрах): 6х6, 4х4, 8х8, 5х5, 6х5, 6х3.

Элементы конструкции каркасно-щитового дома изготавливают на специальных станках. Использование такого оборудования позволяет снижать затраты по производству, а также оптимальным образом использовать материалы.

Следует отметить, что станки с ЧПУ запиливают древесину с минимальными погрешностями, и это обеспечивает стенам каркасного дома дополнительную прочность, не важно, одноэтажный он или двухэтажный, имеющий второй этаж.

Возведение каркасного дома использует, с одной стороны, стеновые панели, а с другой — стропильные фермы. Причем, состоят они исключительно из пиломатериалов, которые высушивают в сушильной камере.

Это полностью исключает усадку каркасного канадского дома при его возведении. Монтаж и установка стеновых панелей занимает очень мало времени, поскольку они собираются в фабричных условиях.

Кроме того, время монтажа уменьшается за счет небольшого веса.

Преимуществом технологии каркасного дома считается возможность призводить работы по возведению круглый год.

Перед тем, как утеплить стены, вы можете их возводить хоть летом, хоть зимой, то есть, в любую пору года. А уже затем, когда вам будет удобно, можно выполнить такие работы, как:

  • установка окон;
  • вентиляция;
  • электропроводка;
  • другие коммуникации;
  • установка ванны, унитаза, раковин;
  • обшивка декоративными материалами.

Рекомендуем ознакомиться с видео инструкцией о том, как построить каркасный дом своими руками (Поэтапное строительство недорогого каркасного дома):

Информация о проектах

Проекты экономных домов больше всего популярны среди людей, знающих цену деньгам.

Не только потому, что там используются современные материалы и что такие жилище можно собрать самому, выполнив монтаж садового или небольшого дачного домика своими руками.

Безусловно, можно заказать изготовление под ключ, но это будет в дороже, поскольку, если делать правильный расчет, то себестоимость строительства при самостоятельном возведении будет намного ниже.

По всем этим причинам такой подход позволяет построить красивый и удобный дом с меньшими затратами. Данные проекты применяют частные строительные фирмы при массовом строительстве жилых домов или коттеджных городков.

Но, при любых обстоятельствах, приобретение готового проекта экономит средства.

Проекты экономных домов бывают с самыми различными дизайнерскими выдумками. Причем есть возможность сочетать определенные элементы строения: проект каркаса можно взять из одной модели, а обшивку или кровлю выбрать из других вариантов.

При желании, всегда можно воспользоваться услугами проектировщика, который все «подгонит» под желания и возможности заказчика.

В первую очередь проект зависит от того, какие материалы будут применяться при строительстве. Популярностью всегда пользовалась древесина.

Она сама по себе уникальна и сочетает в себе хорошие функциональные, технологические и экологические показатели. Кроме того, древесина придает помещению особенную и неповторимую атмосферу.

Знайте! Основой каркасного дома является конструкция из дерева или металла (из металлопрофиля). Такая конструкция удерживает сэндвич-панели, которые обладают пожаробезопасностью или теплоизоляцией.

С появлением возможностей экономичного строительства домов, людей, желающих обзавестись собственным частным домом стало гораздо больше. Те, кому раньше такое желание было «не по карману», сегодня могут построить экономный дом.

Кроме того, ремонт таких конструкций – несложен и недорог. В экономичном строительстве используются новые технологии, и со временем они завоевывают все более широкую популярность.

Строительство каркаса дома своими руками видео — Блог о строительстве и ремонте

Строительство каркаса дома своими руками видео. Возведение каркасных домов становится все популярнее в России. Все новые технологии внедряются в строительство таких сооружений и неважно по какой технологии — финской или строительство каркаса дома своими руками видео канадской — строится дом. В данной статье мы расскажем как построить каркасный дом своими руками, дадим пошаговую инструкцию, а также схемы, фото и видео поэтапного строительства. Фундамент под каркасный дом. Так как каркасные дома рекомендуется возводить не выше двух этажей, то массивный фундамент для строительство них не требуется. Подойдет ленточный, сборный из бетонных блоков, столбчатый фундамент. Самое главное, чтобы они выполняли свое главное предназначение — обеспечивали жесткость рамы в пространстве. Для этого в ленточном фундаменте применяется надежная и прочная арматура, а в столбчатом — деревянный или бетонный ростверк. Монтаж каркаса. Схема каркасного дома. Каркасные дома возводятся с помощью деревянных или металлических конструкций. При самостоятельном строительстве последние применяют редко, они увеличивают стоимость постройки на 40-45%, но их применение позволяет сэкономить финансовые расходы на возведении фундамента, обуславливается это легкостью металлических конструкций. Деревянный каркас лучше всего возводить из дуба, но можно и из других пород дерева. Брус должен быть из качественного леса сечением не меньше 150х150 мм. Угловые соединения не должны иметь зазоров. Выбирайте метод соединения шип-паз. Обратите внимание! Металлическое соединение нежелательно, так как дерево гниет при соприкосновении с металлом. Со временем такой крепеж ослабнет, и дом начнет расшатываться. Деревянные нагели обеспечат надежное и долговечное крепление, а это гарантирует большой эксплуатационный срок каркасного дома. Каркас должен быть раскреплен раскосами, они придают дому жесткость. В технологии строительства каркасного дома предусмотрен монтаж трех раскосов. Изготавливаются они из того же материала, что и стойки. Снаружи дом обшивают досками или вагонкой шириной не больше 60 мм и под углом в 45°. Старые мастера не советуют прибивать их прочно, за первый год эксплуатации они могут разбухнуть и рассохнуться. Фундамент и пол первого этажа. Изготовление пола каркасного дома начинается с прокладки деревянного бруса сечения 150х50 мм по периметру стен. Обратите внимание! Его предварительно надо обработать антисептическим раствором. Стелить брус надо на рубероид, а крепить через каждые два метра анкерными болтами. Особенное внимание уделите выставлению углов, проверяйте их с помощью уровня. Возможное отклонение 10 мм. Сначала монтируются лаги, затем из дешевой обрезной доски делается черновой пол, между лагами укладывается утеплитель, а затем монтируются половые доски. Процесс возведения каркаса. После монтажа пола можно приступать к строительству стен. Лучше всего их изготавливать секциями. Собираются они на сухой поверхности из бруса, равного по длине высоте будущего помещения. Ширину шага установки балок, вы выбираете сами, обычно это 300,400, 600 мм. Обратите внимание! Все деревянные детали каркасного дома должны быть из одной породы дерева. Окна в каркасном доме. По принятым строительным нормам окна должны составлять 18% площади стены. Старайтесь придерживаться этих размеров. В доме для круглогодичного проживания лучше установить стеклопакеты с двойным остеклением и большой площадью стекла. Каркас крыши — главная часть всей конструкции дома. На каркас приходится большая часть механической нагрузки. Он должен изготавливаться по принятым правилам из качественного материала. Если вы все это выполните, у вас будет надежная и долговечная крыша. Кровельный материал, утеплитель и гидроизоляционный материал вы выбираете сами, исходя из своих финансовых возможностей. Каркасный дом построить несложно, надо только выполнять все правила, предписанные этой технологией. Тогда в итоге вы получите красивый и теплый, надежный и долговечный дом. Чем и как утеплить дом. Стены каркасного дома. Утепление каркасного дома зависит от того, какую роль он будет выполнять. Если вы строите дом для постоянного проживания, то утепление должно быть соответствующим. Дом представляет собой конструкцию из стоек, расположенных вертикально, скрепленных горизонтальными брусками. Обратите внимание! В пустоты между брусками монтируют теплоизоляционный материал, сверху облицовывающийся различными отделочными деталями. Какой теплоизоляционный и отделочный материал вы будете применять, во многом зависит от климатических условий места вашего проживания. Существуют таблицы, указывающие какую теплопроводность имеют различные материалы. Например, 4 см слой пенополистирола заменяет 14 см древесины или 86 см кирпича. Предлагаем посмотреть серию видеороликов о строительстве каркасного дома. Раскосы каркаса стен Пирог крыши каркасного дома Обшивка внешних углов Верхняя обвязка Нижняя обвязка Каркас межкомнтаных перегородок Перекрытие. Предлагаем вам ознакомиться с некоторыми схемами, связанными со строительством каркасных домов. Проект каркасного дома Устройство каркасного дома Устройство столбчатого фундамента Схема фундамента каркасного дома Вентиляционный зазор Схема ветрозащиты в утеплении стен Схема нижней обвязки Схема черновой стяжки по грунту Схема устройства полов Схема пароизоляции Основные конструктивные элементы каркасных домов Элементы каркасного дома Чертеж стены каркасного дома Основание каркасного дома Схема утепления стен Стена в разрезе Источник. Рекомендуем посмотреть ещё.

Строим каркасный дом своими руками: видео инструкция

Строительство каркасного дома своими руками потребует знаний и навыков в общестроительных работах. Однако если четко придерживаться инструкции, это можно сделать без особых трудностей. Главное, чтобы под рукой имелось все необходимое. Каркасный дом можно выстроить за один сезон. Достаточно одного-двух помощников. Все материалы есть в свободной продаже, а значит, что уже через месяц-другой у вас будет собственное комфортабельное жилье. А чтобы все сделать правильно, пользуйтесь рекомендациями, приведенными ниже.

Содержание

  1. Каркасный дом: пошаговая инструкция
  2. Цены на цемент и основы смесей
  3. Фундамент под каркасный дом
  4. Нижняя обвязка и пол
  5. Ставим обвязку и лаги
  6. Утепление и настил пола

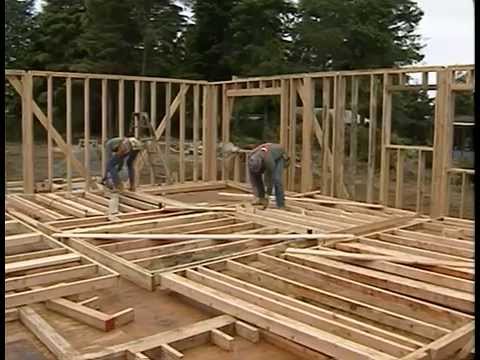

  7. Каркасные стены
  8. Способы сборки каркаса
  9. Установка и сечение стоек
  10. Укосины или раскосы
  11. Углы каркасного дома
  12. Перекрытие
  13. Стропильная система и кровельный материал
  14. Утепление

Каркасный дом: пошаговая инструкция

Все, о чем пойдет речь дальше, касается самой выгодной, быстрой, а потому популярной технологии постройки каркасных домов – канадской. А начальным этапом является разработка проекта и подготовка технической проектной документации. И эту работу самостоятельно сделать не получится. Однако в сети есть множество уже готовых проектов, которые хоть и являются типовыми, комфортности от этого не теряют. Вся проектная документация состоит из трех частей. Первая – визуальная. Здесь вы можете увидеть, как будет выглядеть ваш будущий дом.

Вторая – техническая. Сюда входят чертежи. Среди всех домов каркасные своими руками выстроить проще всего, если есть подробные чертежи несущих и ограждающих конструкций, кровли, цоколя и т.д. Отделку, как наружную, так и внутреннюю, выбирайте по собственному желанию. На чертежах, схемах и эскизах отображают фасады, поэтажный план. Третья часть документации – сметная. В ней указаны цены на все материалы и комплектующие, требуемое количество и общая стоимость каждой конструкции.

Каркасное домостроение нормируется стандартом СП 31-105-2002. Разрабатывалась технология канадскими и американскими инженерами. В результате себестоимость такого сооружения на 15-20% ниже, чем если бы выстроить его из кирпича или бетона. Но популярность обусловлена не только дешевизной. Уже через 3-4 месяца там, где был пустырь, будет стоять здание, пригодное для проживания. Причем уровень комфорта определяется только жильцами. К моменту сдачи будет выполнена внутренняя отделка, проведено электричество, подключены коммуникации. Останется лишь занести мебель.

Суть сборки каркасного дома сводится к установке вертикальных опорных стоек, перевязанных лагами и наклонными связующими балками. Фундамент может быть свайным, свайно-ростверковым, плитным или ленточный (мелкого заглубления). Все определяет тип грунта, уровень его промерзания, близость грунтовых вод. В качестве утепляющего заполнителя используется базальтовая вата. Не менее популярным является каркасное строительство из СИП-панелей. Это пирог, с двух сторон ограничен листами ОСП, между которыми находится наполнитель из полипеностирола.

Цены на цемент и основы смесей

Для организации фундамента нужен бетон. Для его приготовления можно пользоваться готовыми сухими строительными смесями на мелком и среднем заполнителе. Марка указывается в проектной документации. Еще один способ – приготовить бетонную смесь самостоятельно. В любом случае придется пользоваться строительным миксером, который нужно купить или взять в аренду. Все расходы должны быть внесены в смету до начала строительства. Затворять раствор можно обычной водой, и если ее на объекте нет, доставка, бурение скважины, рытье колодца также становится затратной позицией.

Фундамент под каркасный дом

Для каркасных домов технология устройства фундаментных опор может быть различной. Если предусмотрены сваи или ленточный фундамент, углубление на полметра будет достаточно, чтобы принять нагрузку, распределить давление и передать его на грунт. Сваи могут быть бетонными, железобетонными, металлическими. В этом случае строительство отличается:

  1. Быстротой реализации опорной несущей части.
  2. Минимальным количеством земельных работ.
  3. Возможностью тут же приступить к следующему этапу строительства каркасного дома.

Этого нельзя сказать, если предусматривается монолитная плита. Бетон набирает 100% на 28-е сутки после заливки. Нагружать конструкцию разрешается только через 7 дней. Поэтому продолжить работы можно будет не сразу. То же касается опор с ростверками. Плитный фундамент самый дорогостоящий. В этом случае технология строительства каркасного дома поэтапно выглядит следующим образом:

  1. Разметка участка с привязкой к границам периметра земельного надела.
  2. Рытье котлована, вывоз грунта. Иногда приходится привлекать спецтехнику.
  3. Трамбовка, отсыпка щебнем, заливка подбетонки М100 с последующей гидроизоляцией.
  4. Монтаж армированного каркаса согласно чертежам из проектной документации.
  5. Заливка бетонной смеси. Важно, чтобы она укладывалась непрерывно и вибрировалась.
  6. Уход за бетоном в течение периода набора прочности, возведение стен и т.д.

Железные сваи вкручивают непосредственно в грунт. Это можно сделать самостоятельно или при помощи специализированного оборудования. Если вместо стали используются ж/б конструкции, сначала бурят скважины, затем в шурф погружают сваю и «вдавливают» опору. Для этого привлекают компании, специализирующиеся на данном виде деятельности. А на работы придется затратить от двух до трех дней.

Технология буронабивных свайных опор предполагает бурение скважины, стенки которых прокладывают рубероидом, скрученным в виде трубы. Чтобы деревянный каркасный дом стоял надежно, закладывают каркас из 3-4 прутов арматуры, перевязанных между собой. Затем в полость заливают бетонную смесь, марка которой должна быть не ниже М200 (В15). На оголовки, возвышающиеся на 40-50 см., укладывают железные, бетонные или деревянные балки, пропитанные влагоотталкивающим составом. На седьмые сутки, когда бетон наберет 60% прочности, переходят к следующему этапу.

Ростверком называется конструкция, связывающая сваи в единую систему, устойчивую к поперечным смещениям в результате эрозии грунта. Она может быть висячей, наземной, заглубленной. Последний вариант – это технология, идентичная ленточному мелкозаглубленному фундаменту. Решив построить каркасный дом своими руками, пошаговая инструкция включает необходимость установки опалубки и армокаркаса. Для этого дно траншеи глубиной 30-50 см засыпают щебнем и трамбуют. Армированный каркас должен быть перевязан с арматурой сваи.

Ленточный фундамент устраивается подобным образом, но без свайных конструкций. Достаточно вырыть канаву по периметру здания и под несущими конструктивами на глубину до полуметра. Далее отсыпается дренажный слой, устанавливается опалубка и гидроизоляция. Арматуру вяжут в соответствии с чертежами из проекта. Теперь приготавливают бетон не ниже класса В15 (М200) и заливают в опалубку, которая может быть съемной и несъемной. Важно, чтобы работы велись при температуре воздуха от +5 до +15 град. Цельсия. На седьмой день можно переходить к следующему этапу.

Нижняя обвязка и пол

Обвязкой или лежнем называется брус из березы сечением 100х150 мм. Также применяют обрезную доску шириной 15 см. и толщиной 5 см. Древесина должна быть хорошо просушенной. У правильного каркасного дома нагрузка передается обвязке, затем фундаменту, и равномерно распределившись грунту.

Инструкция по устройству лежня включает следующие этапы:

  1. После обрезки по размерам все детали обрабатывают биозащитными составами и антипиренами, а затем выкладывают на свои места.
  2. Чтобы отметить места для болтового крепления (анкера монтируют в фундаментные опоры), ставят вмятины, ударяя над ними по доске молотком.
  3. Просверливают отверстия под болты. Для этого нужна мощная дрель со сверлом соответствующей длины и диаметра.
  4. Сначала прокладывают периметр утеплителем, поверх которого уже кладут комплектующие детали обвязки.
  5. Закручивают на болты гайки, предварительно установив широкие шайбы. Это можно сделать ударным шуруповертом или обычным гаечным ключом.

Каждый брус устанавливают по уровню. При наличии пользуют нивелиром. А угловую связку делают по технологии «вполдерева» или «коренным шипом».

Ставим обвязку и лаги

Конструкция каркасного дома, а именно полов, может отличаться. Их укладывают на грунт, лаги или плиту. Здесь решающим фактором для выбора технологии является тип фундамента. Лаги делают из брусов высотой 110, а толщиной 60 миллиметров. Максимальное сечение – 220 на 180. Их монтируют параллельно друг другу с шагом порядка 0,6 метра по осям. Когда пролет больше 2,5 метров, между лагами монтируют распорки. Цель – добиться, чтобы каркас не давал полам прогибаться. Распорки крепят при помощи гвоздей или саморезов.

Утепление и настил пола

Через неутепленный пол теряется до 20% тепла. Поэтому утеплитель – обязательный элемент конструкции дома по канадской технологии. Эти материалы классифицируют по типам:

  1. Насыпные. Это может быть керамзит, вермикулит или граншлак.
  2. Рулонные. Любые типы минваты, продаваемые в рулонах (бобинах).
  3. Плитные. Минвата в плитах, пенополиэтилен, ДСП, ОСП и т.д.
  4. Жидкие. Специальные составы – полиуретаны или эковата.

А вот пенополистирол для утепления полов лучше не использовать. Все дело в том, что при нагревании он, пусть и не критично, но токсичен, так как выделяет вредные для человека вещества.

Сначала подготовленную и обработанную антисептиками поверхность покрывают двойным слоем пароотводящей пленки. Полосы укладывают внахлест. Поверх кладут утеплитель, заполняя всю полость перекрытия. Для этого подбирают соответствующую толщину плиты минеральной или базальтовой ваты. Слой должен получиться по толщине около 20 см. Когда строят каркасный дом своими руками с применением керамзита, делают так, чтобы толщина засыпанного слоя приближалась к 30 см.

Сверху должен быть зазор до 5 сантиметров. А весь пирог накрывают пароотводящей пленкой, которую крепят к направляющим. Только после этого можно настилать полы из фанеры, ДСП, ламинированных материалов и т.д. Декоративное напольное покрытие может быть любым: ламинат, линолеум, паркет, плитка любого вида. Такое устройство каркасного дома наиболее предпочтительно, и не важно, будет ли зашиваться цоколь или нет. Главная задача – обеспечить минимальную теплопотерю, чтобы затраты на энергоносители были соответствующие.

Каркасные стены

Раскраивать брусья по размерам можно непосредственно на стройплощадке. Для этого потребуется пила, ножовка, болгарка, измерительные принадлежности (рулетка, линейка), угольник. Иногда люди приобретают готовые комплектующие. Тогда технология строительства каркасного дома сводится к обычной сборке согласно чертежам. Собирать конструкцию можно на поверхности земли или на полу, а затем ставить ее вертикально и раскреплять способом, указанным в руководстве по монтажу.

Способы сборки каркаса

Технологически процесс может быть:

  1. Классическим. Монтируются стойки, ригели, укосины. Утепляются стены, монтируется обшивка.
  2. «Канадская платформа». Перед установкой в проектное положение конструктив монтируется на полу.

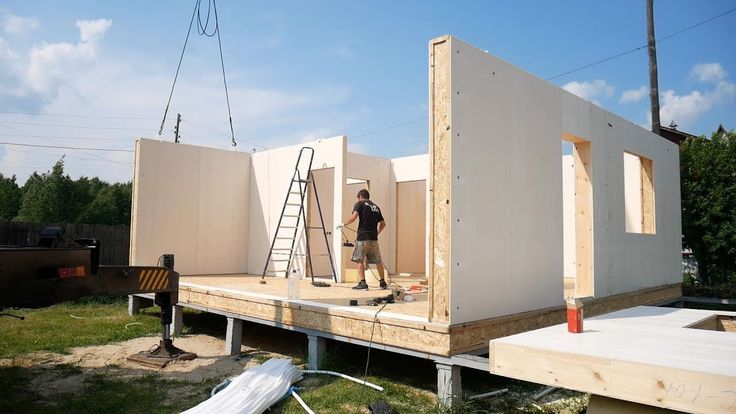

  3. Из СИВ-панелей. На площадку привозят готовые стеновые панели, которые кремятся болтами, швы заделывают полиуретаном.
  4. Германская технология «фахверк». Такая схема дома из досок предполагает, что они сами являются декоративными элементами отделки.
  5. Шведская технология. Монтируют два обрешетки. Одна заполняется термоизоляционным материалом, вторая служит тоннелем для прокладки коммуникационных линий.

Тем, кто интересуется, как сделать каркасный дом своими руками, необходимо учитывать, что без подъемных приспособлений и техники строительство можно реализовать только по классической технологии. Самому построить щитовой дом своими руками сложно. Нужен как минимум один помощник, так как часть конструкций придется монтировать на высоте.

Установка и сечение стоек

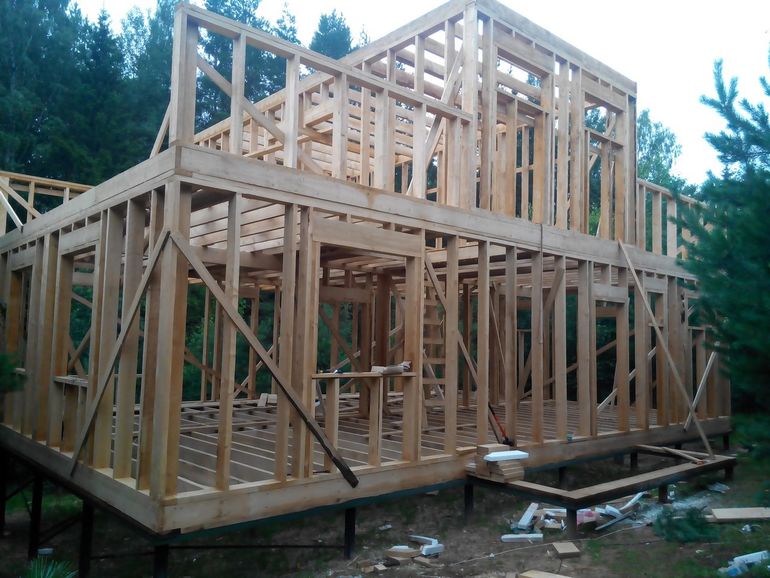

Каркас дома собирается из вертикальных опорных стоек. Пошаговый инструктаж по технологии построики выглядит так:

  1. На черновом полу размечают места для будущего монтажа. Чтобы собрать одноэтажный каркасный дом, опоры ставят с шагом в 0,6 метров. Для двухуровневых построек этот параметр будет равен 0,4 м.
  2. При расчете сечения учитывают несущую способность и проектную нагрузку. Брусья минимум 50х50 мм нарезают по длине согласно чертежам. Для этого используется хорошо просушенная и выдержанная береза.
  3. Черновой крепеж – укосины. При постановке стоек каждую проверяют по уровню, чтобы опоры были абсолютно вертикальными. Проверяют целостность бруса, отсутствие гнили, очагов поражения паразитами.
  4. Соединяют полученную конструкцию верхней перевязкой. Устанавливают промежуточные элементы. Оконные проемы усиливают, поставив доску «на ребро». Тогда после защемления она не прогнется.
  5. Укрепляют каркас укосинами из доски 100х25 или 150х25, врезанныой в верхнюю и нижнюю обвязку. Используют стальные перфорированные полосы, горизонтальные перемычки.
  6. Дополнительное усиление не потребуется, если остов будет обшиваться жестким листом ОСП, многослойной фанерой. Тогда после укладки базальтовой ваты стены обшиваются без дополнительного укрепления.

При монтаже стен каркасника (наружных) используют сечение 150х50 мм, 200х50 мм. Для устройства внутренних облегченных перегородок, которые не являются несущими, пользуются брусом 100х50 мм. Этих габаритов достаточно, чтобы выдерживать нагрузку от двухуровневого строения без нарушения геометрии. Делать стены слишком толстыми нецелесообразно. Это увеличит массу здания, и приведет к перерасходу утеплителя, что увеличит смету.

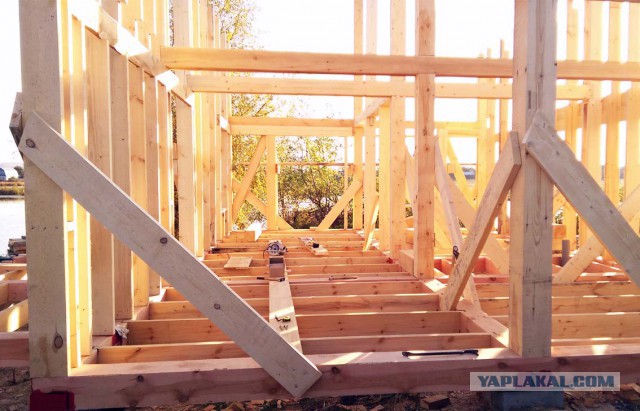

Укосины или раскосы

Укосина или раскос может быть стационарным, который останется и будет зашит под обшивку, или временным, когда необходим для удержания до установки обвязки. При производстве работ пользуются не только пошаговой инструкцией каркасного строительства, но и рекомендациями специалистов:

  1. Оптимальный угол наклона – от 40 до 60 градусов относительно вертикальной оси опоры.
  2. По толщине укосина не должна превышать ¼ сечения раскрепляемой опоры.
  3. Чтобы избежать ослабления узла при усыхании, при монтаже используется только технология врезки.
  4. Укосины врезаются заподлицо стойкам, обвязкам и перемычкам, чтобы листы облицовки крепились к остову конструкции.
  5. Используют минимум по одному раскосу с каждой стороны на каждом стеновом пролете.

Как правильно закрепить укосины? Простыми гвоздями, вбитыми молотком или саморезами, вкрученными шуруповертом. Если по углам вместо досок вмонтировать фрагменты листа ОСП-312, жесткости будет достаточно.

Углы каркасного дома

При установке каркасных стен крайне важно правильно скрепить их в углах. Это нужно для дополнительной жесткости и сохранения геометрии. Древесина обладает большей тепловодностью, чем минвата, и поэтому важно правильно смонтировать углы каркасника. Чтобы увеличить теплосборежение, необходимо на выбор:

  1. Усилить стык из двух стоек специальным отделочным профилем (уголком).
  2. К крайней стойке прибить уголок и заполнить образовавшуюся полость утеплителем.
  3. Предусмотреть «закрытый угол». Это конструкция из досок в форме буквы «П».
  4. Собрать угловой узел из трех стоек, что является наилучшим способом сохранить тепло.

Самые простые способы монтажа – первые два. Но в этом случае образуется щель, которую необходимо тщательно законопатить. В противном случае в комнате будет постоянный сквозняк. Поэтому крайне важно идеально подогнать детали, чтобы зазоров не было в принципе.

Перекрытие

Принципиально при строительстве дома технология устройства перекрытия схожа с процессом монтажа пола. Поставленные «на ребро» доски, закрепленные в верхней обвязке, служат балками. Также применяется деревянный двутавр, брус или кругляк, обрезанный с боков. При расчете сечения важно придерживаться правила, гласящего, что оно равно 1/20 или 1/25 величины пролетов. Иными словами для помещения 6х4 метра размеры несущих балок должно быть 20 см. При этом они монтируются на расстоянии 60-80 сантиметров.

Если используется брус, разрешается увеличить шаг до 1000 мм. по продольным осям. Лучше, если все элементы монтируются заподлицо. Тогда обеспечивается максимальная жесткость каркаса. Для крепежа используют металлические оцинкованные или алюминиевые кронштейны. Тип монтажа – встык с обвязкой. Правильность размещения проверяется электронным нивелиром или жидкостным уровнем. Пошагово, когда строится деревянный домик, процедура монтажа перекрытия выглядит так:

  1. По периметру здания устанавливается лобовая доска сечением 50 на 200 мм.
  2. Вдоль комнаты монтируется продольная балка посредине площади помещения.
  3. С шагом в 60 см укладывают лаги, которые в торец стыкуются в лобовой доске.
  4. Все соединения скрепляются воедино кронштейнами и гвоздями (саморезы нежелательны).

Когда габариты помещения превышают 6 метров. В качестве продольной балки используют клееный брус. Он более устойчив к изгибу под действием поперечных нагрузок.

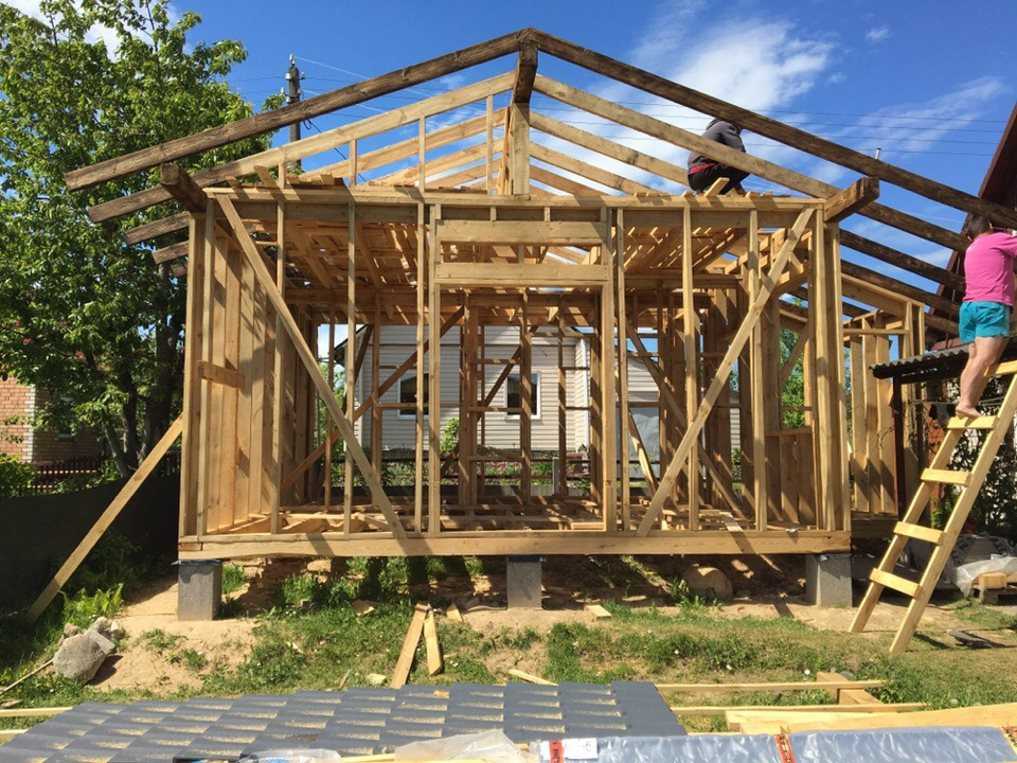

Стропильная система и кровельный материал

Поэтапно монтаж лаг, стропил и кровельного пирога выглядит так:

  1. Закрепляются торцевые опоры для конька и стропил. Заранее выпиливают паз для сочленения с лобовой доской.
  2. Между крайними элементами натягивают шнурок, служащий ориентиром для постановки средних коньковых конструкций.
  3. Конек – это брус 50х200 мм. Его нужно состыковать над опорной конструкцией, чтобы не произошло искривление.
  4. Наносят разметку для определения мест монтажа элементов стропильной несущей конструкции.
  5. Нарезанные по шаблону стропила монтируют с опиранием на коньковый брус и мауэрлат.
  6. Организовывают дополнительное усиление посредством установки опор под наклонные балки, ветровой ригель, стропильные «ноги».
  7. Набивают или привинчивают карнизную планку.
  8. Прокладывают пароотводящую пленку полосами внахлест по 15-20 сантиметров.
  9. Монтируют брусок контробрешетки сечения 40х50 мм, по нему – доску обрешетки 25х100 мм с шагом 25-30 см, что соответствует длине волны металлочерепицы.

Сначала к карнизным планкам прикрепляют крюки для крепления водостоков. 4 листа металлопрофиля укладывают без закрепления. Прикручивают их после того, как выровняют все стыки. В среднем для этого потребуется до 10 саморезов на каждые 2 кв.м. Теперь можно поставить коньковые накладки.

Утепление

Об утеплении необходимо подумать еще до того, как строить из досок собственный дом или дачу. Пошаговая схема следующая:

  1. Для защиты теплоизоляции от влаги и конденсата по внутренней поверхности стены прокладывают пароотводящей полиэтиленовой пленкой. Места примыкания проклеивают бутилкаучуковой лентой, фиксируют к каркасу степлером.
  2. Щелей быть не должно, и поэтому полосы между собой скрепляют двусторонним скотчем. Нахлест – 100 мм.
  3. Когда укладывают минвану, режут плиты так, чтобы размеры элементов превышали габариты ячейки на 1-2 см по длине и ширине. Для разрезания используют строительный нож или ножовку с полотном с мелкими зубьями.
  4. Утеплитель укладывают двумя слоями. Смещение по стыкам – 15 сантиметров. Суммарная толщина термоизоляционного слоя – 200 миллиметров.
  5. Мембранную гидроизоляцию настилают и по наружной стороне стены, чтобы максимально защитить утеплитель от влаги.
  6. Все стыки проклеивают скотчем, не допуская зазоров и щелей.

Наружная и внутренняя отделка усилит эффект теплосбережения, особенно если в качестве материалов используются вентфасады. Однако, нужно заблаговременно рассчитать несущую способность здания, так как это увеличит его массу.

Каркасный дом своими руками.

Видео-инструкция

Каркасный тип дома не пользуется большой популярностью на территории России и Восточной Европы. С чем это связано – этот вопрос можно обсуждать достаточно долго, но при этом отметим: на территории Западной Европы на долю недвижимости подобного рода приходиться 80%, а на территории США 90%.

Содержание статьи:
1.Преимущества подобного типа сооружения
2.Теплоизоляция
3.Выбор типа фундамента
4.Строительство дома

Каркасный дом своими руками можно возвести практически при любом климате, так как проекты бывают самого различного плана по различным показателям.



Основой стен каркасного дома является несущая конструкция, которая зачастую изготавливается из деревянного бруса или металлического профиля. После создания каркаса происходит его обшивка при помощи различного листового материала. К положительным качествам проекта этого дома можно отнести следующее:

  1. При создании подобного дома используется в 3-4 раза меньше материала, чем при возведении обычного жилого дома с использованием деревянных бревен.
    Эта особенность подобной конструкции позволяет существенно снизить затраты, а также общий вес здания.
  2. Уменьшение веса конструкции позволяет провести создание фундамента под дом своими руками. Небольшая нагрузка дает возможность использовать менее дорогие проекты организации фундамента.
  3. Показатели теплоизоляции находятся примерно на таком же уровне, как и в случае возведения дома из бревен. При этом стоит только учесть то, что для повышения этого показателя нужно провести качественную изоляцию при помощи специального материала. Однако и дом из бревен также нужно утеплять (речь идет об образованных щелях между венцами).
  4. Проводить отделочные работы можно сразу после возведения стен и создания кровли. Подобное сооружение не дает просадки, что связано с небольшим весом конструкции. Единственным случаем возникновения просадки можно назвать нарушение технологии во время создания фундамента.

Эти положительные качества, с учетом легкости проведения работ, делают подобные проекты очень привлекательными. Как построить дом своими руками подобного типа знают не многие, так как основная сложность заключается в создании проекта и умении правильно использовать его данные.

Также смотрите — Строительство дома из  пеноблоков



Важным моментом при принятии решения об использовании проекта по созданию каркасного дома является наличие сведений о том, что подобная конструкция требует проведения комплексной изоляции. Для того чтобы обеспечить благоприятный климат в доме во время холодной зимы следует проводить заполнение специальным утеплителем межкомнатные перекрытия и перегородки. Это позволит также снизить шум и исключить вероятность возникновения сквозняков. Также не стоит забывать о наружной отделки, которая должна проводиться с особой тщательностью: изолироваться должны все швы, которые получаются при сопряжении листовых материалов и других элементов конструкции.

Строительство каркасного дома своими руками в условиях сильных морозов во время зимы рекомендуется только при проведении комплексного утепления всего дома с использованием современных изоляционных материалов. Как показывает практика, подобный проект дома не используется в этой местности.

Также читайте — Выбираем материалы для кровли



Важным этапом строительства любого типа дома является выбор и создание фундамента. Это связано с тем, что правильно выбранный тип фундамента позволяет исключить возможность возникновения большой усадки, которая приведет к нарушению целостности конструкции.

При возведении каркасного дома можно использовать ленточный фундамент или монолитную плиту, вариант исполнения на винтовых сваях или неглубоко заглубленную ленту. Ведь небольшой вес конструкции дома не оказывает большого воздействия на фундамент, а это позволяет выбрать наиболее подходящий вариант исполнения исходя из особенностей грунта.

Также смотрите — Как залить фундамент дома, чтобы он простоял многие десятилетия



Для начала сборки каркаса будущего дома должно быть следующее:

  1. Готовый фундамент выбранного вида исходя из данных типа почвы и глубины грунтовых вод. После создания фундамента должно пройти примерно 7 дней (если не использовалась монолитная плита), а он должен иметь хорошую изоляцию. Отклонение горизонтальной плоскости от нормы не должно превышать 12 миллиметров, что можно проверить при помощи уровня. В случае превышения этого показателя следует провести выравнивание основания при помощи раствора.
  2. Должно быть необходимое количество дерева для проведения работ.
  3. Наличие всего инструмента для работы с деревом.

При проведении работы по созданию каркасного дома своими руками, пошаговая инструкция зависит от типа выбранного проекта, нужно начинать с создания нижней обвязки дома. Подобное основание каркаса собирается из брусьев и укладывается по всему ранее подготовленному фундаменту. Стоит отметить, что при создании ленточного фундамента следует учесть особенности расположения обвязки согласно выбранному проекту. Использование монолитной плиты требует лишь предварительного нанесения разметки согласно проекту. Между бетоном и древесиной должна находиться гидроизоляционная прослойка, которая предотвратит гниение древесины. Перед использованием брус предварительно обрабатывается специальным антисептиком.

Все брусья скрепляются между собой гвоздями длиной не менее 150 миллиметров, а в углах происходит вырубка пазов в местах соединения, что позволит исключить возможность перекоса конструкции.

Также смотрите — Возведение фундамента на винтовых сваях


Крепление брусьев к фундаменту происходит следующим образом: используются анкерные болты, диаметр которых должен быть не менее 16 миллиметров. Анкерный болт должен входить не менее чем на 100 миллиметров при условии толщины бруса в районе 200 миллиметров. Эти данные позволят правильно выбрать длину анкерного болта. После выполнения этой работы можно проводить укладку лаг и возведение вертикальных стоек каркаса (в качестве лаг подойдут доски с поперечным сечением 50х150 миллиметров, а крепление происходит путем вырубки пазов и использования гвоздей).

Перед началом сборки вертикального каркаса следует убедиться в том, что пол имеет абсолютно ровную поверхность. Это позволит избежать дальнейшего перекоса конструкции. Отрезаем необходимую высоту главных вертикальных стоек, а также вспомогательных. Их крепление происходит при помощи гвоздей, специальных уголков. Для того чтобы исключить возможность их падения во время дальнейшей работы устанавливаем временные укосины.




Следующим шагом будет создание верхней обвязки. Для этого сначала на место расположения будущих межкомнатных перегородок устанавливаем опорные брусья. Как построить каркасный дом своими руками без использования подобных элементов не знает никто, так что нужно учитывать при подсчете необходимого количества материала и этот нюанс. Для верхней обвязки нужно использовать бруски с пазами, которые идентичны вариантам исполнения из нижней обвязки. Только в этом случае можно исключить вероятность возникновения перекоса конструкции.

После подбора необходимого материала проводим создание верхней обвязки, которая крепиться с вертикальным брусьям при помощи двух гвоздей (гвозди должны войти не менее чем на 10 сантиметров). После этого проводиться укрепление каркаса при помощи постоянных укосов, которые должны быть сверху и снизу. Наличие их обязательно, так как они намного упрочняют конструкцию и предотвращают вероятность ее перекоса.

Окончательным этапом создания каркасного дома является создание потолочного перекрытия. Для  этого можно использовать брус толщиной 50х15 миллиметров. Расположить их рекомендуется на одинаковом расстоянии друг от друга, которое не должно  превышать 50 сантиметров. Наличие этих брусьев в большой степени позволит укрепить конструкцию.

Основной этап проведения работы по созданию каркаса может быть завершен на этом этапе. Дальнейшие работы по укреплению конструкции зависят от особенностей используемого проекта при строительстве.

Видео как построить каркасный дом своими руками:



Каркасный дом своими руками и пошаговая инструкция как построить

Среди всех быстровозводимых сооружений самой большой популярностью пользуются каркасные дома. Такие постройки имеют множество преимуществ. Они достаточно лёгкие, поэтому не нуждаются в мощном фундаменте. Благодаря хорошим теплоизоляционным качествам такой дом можно использовать не только как дачу, но и для постоянного проживания. Помимо этого каркасные постройки несложно возвести своими руками, именно поэтому многие застройщики выбирают этот вариант. В нашей статье мы подробно и поэтапно расскажем, как построить каркасный дом.

  • Технология
  • Подготовительные работы
  • Фундамент
  • Обвязка основания
  • Пол
  • Стены и потолок
  • Крыша
  • Утепление стен

Технология

Строительство каркасного дома своими руками может вестись с использованием финской или канадской технологии

Строительство каркасного дома своими руками может вестись с использованием финской или канадской технологии. Но основные принципы возведения каркасных домов у обеих технологий одинаковые. Независимо от выбора технологии мы строим каркасный дом, придерживаясь такой последовательности:

  1. Выбор материалов. Основой таких построек является каркас. Он может быть выполнен из древесины или стальных элементов. Чаще частные застройщики предпочитают строить каркасный дом своими руками с применением деревянного каркаса из бруса. Такие постройки отличаются экономичностью, экологической безопасностью и быстротой монтажа. Если вы решите строить свой дом на стальном каркасе, то его цена будет больше на 1/3. Однако эти конструкции немного легче, что позволяет выполнить облегчённый фундамент. Также на стальном каркасе можно смело использовать стальные крепежи.
  2. После монтажа фундамента приступают к изготовлению пола будущего дома. Как сделать пол, мы подробно опишем в пошаговом руководстве.
  3. После монтажа пола приступают к возведению каркаса стен, перекрытий и крыши.
  4. Дальше сделанный каркас обшивается древесными листовыми материалами. Построенный дом утепляется. Выполняется монтаж оконных и дверных проёмов.
  5. Теперь можно приступать к прокладке инженерных коммуникаций и выполнению наружной и внутренней отделки стен.

Как видите технология строительства довольно простая, однако чтобы построить каркасный дом своими руками, вам нужна схема строительства и чертежи. Подробные схемы, по которым легко построить дом самостоятельно, можно найти в сети, но намного проще вести работу по специально разработанному проекту, поэтому не поленитесь и закажите его. Когда на руках у вас будет проект или схема, разобраться, как строить дом, не составит труда с нашим пошаговым руководством.

Подготовительные работы

Строя дом каркасный своими руками, работу начинают с подготовки и разметки участка под строительство

Строя дом каркасный своими руками, работу начинают с подготовки и разметки участка под строительство. Подготовительные работы включают следующие действия:

  1. Сначала нужно очистить территорию строительства от мусора, камней, ненужных зелёных насаждений.
  2. Если на территории есть неровности или небольшой уклон, то участок необходимо выровнять. То есть все возвышенности стоит срезать, а в углубления насыпать грунт.
  3. Далее нужно выполнить разметку будущего строения на участке. Чтобы данные с проектной документации перенести на участок, нужно при помощи колышков и шнура разметить оси и габариты постройки, также стоит выполнить разбивку внутренних несущих стен. Если мы строим каркасный дом своими руками, то очень важно, чтобы все углы были строго по 90 градусов.

Фундамент

Поскольку стены такой постройки достаточно лёгкие, нет нужды обустраивать массивный капитальный фундамент

Если вы хотите знать, как правильно строить каркасный дом, то для начала вам стоит ознакомиться с последовательностью выполнения фундамента. Поскольку стены такой постройки достаточно лёгкие, нет нужды обустраивать массивный капитальный фундамент. В данном случае строим дом на одном из следующих оснований:

  • мелкозаглублённый монолитный или сборный ленточный фундамент;
  • столбчатая конструкция основания;
  • свайные винтовые основы.

Проще всего под каркасный дом построить столбчатое основание. Столбы в обязательном порядке должны располагаться под углами будущего дома, на пересечении стен и с определённым шагом под наружными и внутренними несущими стенами. Обычно шаг столбов принимается равным 2 м. Монтаж основания ведётся в таком порядке:

  1. Под каждый столб копают ямы нужной глубины. Для этого можно использовать лопату или мотобур.
  2. На дне ям выполняется песчаная подушка высотой 100-150 мм. Влажный песок тщательно трамбуется.
  3. После этого устанавливается деревянная опалубка. Она должна возвышаться над уровнем земли не менее чем на 30 см.
  4. Внутренняя поверхность опалубки выстилается рубероидом, который будет выполнять функции гидроизоляции и облегчит демонтаж опалубки.
  5. В опалубку заливается бетон на высоту 5 см.
  6. После застывания бетонной смеси устанавливается каркас из арматуры. При этом он не должен приближаться к опалубке ближе, чем на 50 мм. Сверху каркаса необходимо оставить выпуски арматуры длиной 15 см, которые позволят увязать воедино конструкцию столбов с ростверком.
  7. Заливается бетон.

Важно: кроме железобетона столбы можно сделать из готовых бетонных блоков, кирпича, стальных или асбестовых труб с заливкой внутрь бетона.

Для изготовления каркаса ростверка используют прутки сечением  12 мм, связанные проволокой. Из досок выполняется опалубка для ростверка. После установки арматурного каркаса он связывается с выпусками арматуры из столбов. После заливки и трамбовки бетонной смеси в ростверк вставляются шпильки длиной 300-500 мм. На них потом будут крепить каркас дома.

Обвязка основания

Брус монтируется на фундаментное основание по его периметру

После схватывания раствора и демонтажа опалубки выполняют горизонтальную гидроизоляцию основания. Для этого укладывают два слоя рубероида на битумной мастике. Обычно для выполнения обвязки используют брус со сторонами по 15 см.

Внимание: сечение бруса для обвязки напрямую связано с шагом столбов. Чем он больше, тем большего сечения нужен брус, чтобы избежать провисания.

Если вы строите каркасные дома своими руками, пошаговая инструкция по установке обвязки вам точно пригодится:

  1. Брус монтируется на фундаментное основание по его периметру. При этом строго контролируют длину стен и постоянно сверяют данные с проектом. Допускается стыковка бруса, если его длины не хватает. Места стыка должны находиться прямо над столбами. В углах и в месте стыковки брусья соединяются в «полдерева», фиксируют гвоздями и уголками.
  2. Брус крепится к основанию при помощи болтов и шпилек. Для этого в брусе и оголовках фундамента сверлят отверстия. Крепления по возможности нужно углубить в материал.

Пол

Для лаг пола стоит взять брус сечением 100х200 мм

Чтобы знать, как правильно построить каркасный дом, вам нужно разбираться в процессе изготовления пола будущего сооружения. Для лаг стоит взять брус сечением 100х200 мм. Шаг лаг подбирается,  исходя из ширины плит утеплителя. Обычно он принимается равным 60-70 см. Лаги крепятся к брусу обвязки при помощи уголков и гвоздей.

После этого монтаж пола выполняется в такой последовательности:

  1. К установленным лагам прикрепляем черепные бруски, а на них укладываем доски чернового наката.
  2. Затем поверхность лаг и наката застилается гидроизоляционной мембраной.
  3. Поверх мембраны укладывается теплоизоляционный материал.
  4. Сверху вся конструкция закрывается пароизоляционной мембраной.
  5. Далее пол застилается ОСП или влагостойкой фанерой.

Стены и потолок

Монтаж внутренних перегородок выполняется аналогично установке наружного каркаса

Продолжаем делать каркасные дома своими руками – пошаговая инструкция монтажа стен:

  1. Для изготовления каркаса можно использовать брус из древесины хвойных пород. Для начала на стройплощадке необходимо собрать пролёт стены, а после этого собранную конструкцию установить на обвязку.
  2. Расстояние между стойками каркаса обычно определяется с учётом ширины плит утеплителя, который будет закладываться между ними. Если для утепления будет применяться минвата, то шаг стоек должен быть на 1-2 см меньше ширины теплоизолятора для его плотного прилегания.
  3. Стойки каркаса фиксируются при помощи гвоздей к нижнему и верхнему горизонтальному элементу. Для дополнительной фиксации можно использовать крепёжные уголки.
  4. Для повышения жёсткости каркаса между вертикальными стойками монтируют перемычки. Они крепятся в шахматном порядке.
  5. Оконные и дверные проёмы обустраиваются в указанных в проекте местах. Для этого по краям проёма монтируются стойки, сверху и снизу оконного проёма – перемычки.

После сборки всех пролётов их монтируют на каркас обвязки в таком порядке:

  1. Первый пролёт крепится к полу и фиксируется подпорками.
  2. Далее устанавливается второй пролёт. Он крепится к полу и боковой стойке первого пролёта.
  3. Все последующие пролёты соединяются друг с другом посредством гвоздей.
  4. Для монтажа пролётов в строго вертикальном положении используют укосины – диагональные распорки, которые фиксируются по углам.

Монтаж внутренних перегородок выполняется аналогично установке наружного каркаса. После этого вся конструкция обвязывается сверху доской для придания дополнительной жёсткости. Затем стены с внешней стороны зашиваются ориентированно-стружечными плитами.

На верхнюю обвязку монтируется потолок:

  • Для этого в брусе выполняются пазы, в которые вставляются балки.
  • Они дополнительно фиксируются гвоздями и стальными уголками.
  • По внутренним перегородкам монтируют опорные брусья. Они соединяются с верхней и нижней обвязкой.
  • Затем прибивается потолочный щит. Его лучше сделать из шпунтованных досок.
  • После этого укладывается пароизоляционный слой. Материал должен заводиться и на потолочные балки.
  • Теперь раскладывается теплоизоляционный материал.
  • Слой теплоизоляции накрывается гидроизоляционной плёнкой.
  • Настилается черновой пол из досок.

Крыша

Стропильные пары собираются на земле в конструкцию, наподобие фермы, и поднимаются наверх для установки на верхний брус обвязки

Чтобы знать, как самому построить каркасный дом, нужно разбираться в последовательности обустройства крыши:

  1. Стропильные пары собираются на земле в конструкцию, наподобие фермы, и поднимаются наверх для установки на верхний брус обвязки. Свес стропил должен быть в пределах 350-500 мм. Первыми монтируют стропильные пары на фронтонах.
  2. Все последующие стропильные пары устанавливают между ними с шагом 700 мм друг от друга.
  3. Стропила соединяются коньковым брусом, который крепится в «пол лапы».
  4. Далее выполняется сплошная или прореженная обрешётка, которая укладывается по гидроизоляционной мембране, зафиксированной на стропилах контррейкой.
  5. Теперь можно укладывать выбранное кровельное покрытие.
  6. На данном этапе вы можете возвестить членов своей семьи и знакомых об окончании монтажа коробки жилища.

Утепление стен

Для утепления дома используют пенополистирол, минеральную вату или пенопласт

Для утепления дома используют пенополистирол, минеральную вату или пенопласт. Слой теплоизоляции должен быть толщиной не меньше 50 мм. Утепление и отделка стен дома выполняются в таком порядке:

  1. Теплоизоляционный материал закладывается между стойками каркаса. Если используется два слоя материала, то стыки плит в слоях не должны совпадать.
  2. С внутренней стороны стены покрываются слоем мембранной пароизоляции, которая крепится поверх утеплителя к стойкам каркаса при помощи степлера.
  3. Затем стены изнутри дома зашиваются ОСП, влагостойкой фанерой или вагонкой.
  4. С внешней стороны стены дома нужно защитить от влаги. Для этого на них крепится гидроизоляционная мембрана.
  5. Затем на стены набивается обрешётка из реек, которая позволит осуществлять вентиляцию стен каркасной постройки.
  6. Поверх реек нашивается выбранный отделочный материал. Для наружной отделки фасада дома, построенного по каркасной технологии, можно использовать виниловый сайдинг, вагонку и т.п.

Как построить каркасный дом своими руками – видео урок:

Как построить каркасный дом своими руками, инструкция

Качество каркасного дома складывается из множества факторов, и для постройки комфортного жилища считают навыки строителей. Но неужели нельзя построить каркасный дом самостоятельно? Можно! Достаточно просто соблюсти технологию и учесть особенности схемы.

Дома из древесины вновь популярны, ведь достойного аналога природного дерева в нашем быту еще не появилось, а жить в теплом и уютном доме хочется всем. Преимущества, недостатки и общую схему постройки деревянного дома мы уже разбирали. Каркасный дом не уступает деревянным аналогам, даже наоборот, постройка выйдет дешевле, а сам дом будет проще обслуживать.

В отличии от брусового дома, процесс постройки которого мы уже разбирали в этой статье, каркасная схема более гибкая. Отсутствие массивных тяжелых стен из цельнодревесного массива бруса или бревен открывает гораздо больше возможностей, чем кажется на первый взгляд.

Преимущества и недостатки каркасного дома

Каркасная схема нивелирует большую часть неприятностей и использует все преимущества древесины. Хотя и с каркасными домами есть свои сложности.

Плюсы
  • Быстрое строительство и ввод в эксплуатацию без ожидания усадки.
  • Множество вариантов технологического исполнения и гибкость в разработке проектов.
  • Не требует массивного фундамента.
  • Лучшая звукоизоляция, чем у домов из цельного древесного массива.
  • Возможность построить как бюджетное здание, так и жилище премиум класса.
  • Требует меньше ухода, чем необходимо для домов из цельного древесного массива.
Минусы
  • Высокие требования к соблюдению технологии строительства.
  • Дом будет содержать не только древесину, но и дополнительные материалы вроде утеплителей и изоляции, к выбору которых необходимо подходить ответственно.

Именно поэтому при постройке каркасного дома большую роль играет мастерство проектировщиков и строителей. Построить даже самый незамысловатый небольшой каркасный дом можно разными способами. И только грамотный проект учтет не только потребности будущих владельцев, но и окружающие условия.

Что нужно для постройки каркасного дома

Несмотря на то что для постройки каркасного дома нужен опыт в строительстве и работе с древесиной, возвести его можно и самостоятельно. Строительство происходит в несколько этапов, на каждом из которых важна точность и аккуратность исполнения технологии. Из материалов нам понадобятся: брус, обрезная доска, OSB или фанера, изоляционные мембраны, утеплитель, металлические уголки и крепежи.

Давайте представим, мы хотим построить небольшой домик, поочередно пройдемся по всем этапам и рассмотрим варианты исполнения.

Место под постройку и разметка

  1. Место строительства. Для каркасного дома ограничений на место под постройку нет, только ваши пожелания по расположению и границы бюджета. Дело в том, что каркасный дом не выйдет особо тяжелой конструкцией, поэтому к нему легко подобрать подходящий фундамент.
  2. Разметка дома. Первая ответственная задача, так как исправить ошибку, совершенную на этом этапе, будет практически невозможно. Измерьте расстояние и отметьте будущие стены и площади дома в соответствии с вашим проектом. Обычно отмечают вбиванием в землю колышков с натянутыми между ними веревками, для наглядности. Не пожалейте времени на повторные измерение расстояний и проверку углов будущей конструкции. При должной сноровке и опыте бывалые бригадиры легко корректируют проект в процессе разметки, ведь на практике недостатки и косяки чертежа будут очень хорошо заметны, но если опыта нет, делать это не рекомендуем.

Важно! Желательно перед разметкой заранее расчистить поверхность от растительности и по возможности выровнять площадку с помощью спецтехники. Это облегчит процесс разметки и избавит от неожиданностей на этапе работы с фундаментом.

Мы расчистили место, сделали замеры, отметили углы и стены будущего дома, все перепроверили и даже выровняли площадку под строительство.

Пример ручной разметки для небольшого дома

Строим фундамент

В основном выбор фундамента под каркасный дом обуславливается типом грунта, но есть 3 наиболее популярных решения:

  • свайно-винтовой, расположение основы дома на углубленных в землю винтовых сваях, простой, универсальный и малозатратный способ;
  • мелкозагубленный ленточный, бюджетный вариант, но из-за своей хрупкости данный способ требует четкого соблюдения технологии укладки, да и не подойдет для болотистой почвы и при высоком уровне грунтовых вод;
  • плитный, расположение на монолитной массивной плите, вариант для тех, кто ценит надежность и не стеснен в средствах.

Предположим, под ногами у нас твердая глинистая поверхность, уровень грунтовых вод мы не изучали, а потому выбор наш пал на свайно-винтовую схему. Домик планируется небольшой, этого хватит с лихвой.

Фундамент на винтовых сваях

Монтируем основу

Если брусовый дом начинается с венцов, то каркасный с основы под пол. В качестве основной поверхности для монтажа используют:

  • деревянную основу, собирают каркас из бруса, который укладывают сверху и делают обвязку для дополнительной прочности;
  • бетонную основу, при монолитном фундаменте она у нас есть и так, а в другом случае используют легкие варианты, например, керамзитобетон.

Мы строим деревянный дом на сваях, поэтому наш выбор пал на деревянную основу.

  1. Раскладываем брус по периметру и окончательно сверяем нашу разметку стен, окон и дверей по нашему проекту. Под брус не забываем уложить слой гидроизоляции.
  2. Прикидываем место стыковки брусков, располагаем их на сваях, чтобы избежать провисания.
  3. Стыкуем брусья с помощью выпиливания замков и крепежа на болты или гайки со шпильками. Толстый брус дополнительно пробиваем на стыках гвоздями.
  4. Обвязываем фундамент, крепим брус внутри к внешнему каркасу таким же методом, вдобавок можно укрепить металлическими уголками.
Пример деревянной основы для ленточного фундамента

Монтируем каркас пола

Каркасом под пол послужат лаги, скрепленные с основой.

Важно! Перед укладкой обязательно сверьтесь с планом будущих коммуникаций в доме, чтобы этот вопрос не встал неожиданностью в будущем после завершения основных этапов монтажа.

  1. Расположите лаги на расстоянии по ширине изоляционного материала, но на 2-3 см меньше для более плотной укладки. Высота лаг должна быть ровно под толщину планируемого теплоизоляционного слоя.
  2. Лаги крепим с помощью гвоздей или металлических уголков.
  3. Между лагами пробиваем пространство доской для дополнительной жесткости конструкции.
Смонтированная основа под пол

Монтируем гидроизоляцию и утеплитель

Чтобы с земли не задувал холодный воздух, пол нужно утеплить.

  1. Крепим доску перпендикулярно лагам, желательно с плотной стыковкой между собой, но можно с промежутками по 40-60 см, если лаги закреплены жестко.
  2. На лаги и доску набиваем гидроизоляционный слой. Крепим внахлест, желательно, чтобы пересечение происходило на лагах.
  3. Укладываем утеплитель между лагами также внахлест, чтобы каждый стык был перекрыт следующим слоем.
  4. Поверх утеплителя натягиваем пароизоляцию.
  5. Монтируем черновой пол из фанеры, OSB или плотно сбитой обрезной доски на ваш выбор.
Схема изоляции поверхностей

А о том, как после положить чистовой пол, советуем наши руководства по монтажу шпунта и пола из обрезной доски.

Монтаж стен

Важно! Не забудьте свериться с планом перед сборкой стен, чтобы не забыть про все двери и окна.

  1. Собираем каркасы стен на земле. Собьем раму по размеру будущей стены или несколько рам для составной, если поверхность большая. Внутри каркаса расположим стойки на расстоянии по ширине теплоизоляционного материала и рамы под окна и двери. Окна и двери дополнительно укрепим внеочередными стойками по обоими сторонам. Для дополнительной жесткости скрепим стойки перпендикулярно с помощью перемычек, часто их подгоняют под размер листов обшивки, чтобы стыки плит приходились на них.
  2. Установите стены. Поочередно поднимаем собранные каркасы и поддерживаем временными подпорками.
  3. Скрепляем стены. Между собой стены гвоздями или строительными шпильками.
  4. Закрепите стены. Сперва сделаем временный упор с помощью диагонально закрепленной доски, но следим за наклоном, чтобы каждый угол дома оказался перпендикулярно земле. Когда временные подпорки организованы и стены больше не «гуляют», приступаем к капитальному креплению.
  5. Обвязываем сверху. По верхнему периметру положим такую же доску с напуском 25-30 см (кроме углов, там напуск будет вровень по стене) и закрепим ее гвоздями. Это крепче свяжет стены между собой и придаст дополнительную жесткость конструкции.
  6. Обшиваем каркас. С внешней или внутренней стороны прибиваем листами фанеры или ОСП по всему периметру для создания глухой стены (оконные и дверные проемы, естественно, не забиваются).
  7. Собираем внутренние стены. Их монтаж мало чем отличается от наружных, но:
    1. могут быть меньшей толщины;
    2. теплоизоляция послужит больше для звукоизоляции, чем для сохранения тепла;
    3. гидро- и пароизоляция необязательна.
Схема стены из проекта каркасного дома

Монтаж крыши

Монтаж крыш для каркасного дома ничем не отличается от любого другого. Поэтому на этом этапе все зависит только от вас и вашего проекта. Подробнее о постройке деревянной крыши рекомендуем ознакомиться в этой статье.

Простые варианты устройства крыши

Утепление и отделка

Каркасный дом, в отличие от других деревянных аналогов, нужно утеплить. Каркас с обшивкой не будет так же хорошо защищать от холодного ветра и держать внутри драгоценное тепло. Поэтому стойки в стенах рассчитываются по ширине теплоизоляционного материала, чтобы заполнить пустое пространство.

  1. Укладываем изоляцию внахлест, чтобы каждый шов был перекрыт другим слоем. Крепим на специальный скотч (алюминиевый или строительный) или с помощью строительного степлера.
  2. Укрываем слоем ветрозащитной мембраны. Причем для стен делаем это как поверх утеплителя, так и с другой стороны, поверх первоначальной обшивки.
  3. Крепим дополнительные слои обшивки, которые станут основой для дальнейшей чистовой отделки.

А далее вы вольны заниматься внешней и внутренней отделкой здания по своему усмотрению. Можно сказать, что ваш каркасный дом готов.



О том, как выполнить отделку своими руками, вы можете найти множество решений под любой вкус, в том числе в виде видео-инструкций, например:

Как построить хижину своими руками за 55 дней за 13 тысяч долларов for-cheap-diy-timelapse-video

Как и многие во всем мире, когда разразилась пандемия и наступил полный карантин, режиссер из Шарлоттсвилля, штат Вирджиния, Грэм Дженви нашел в своих руках немного дополнительного времени. Чтобы оставаться активным, Дженви обратился к своей пожизненной любви к природе в поисках вдохновения — и опирался на свои знания в области деревообработки — и решил построить хижину «сделай сам» на участке в три акра, на котором он уже живет.

Примерно через шесть месяцев сборка была завершена. Когда мы впервые поговорили с Грэмом в январе 2021 года, в течение 10 дней после загрузки отснятого материала на Youtube 30-минутное сокращение набрало более 800 тысяч просмотров. Теперь через год и позже, это до 11 миллионов (!!) просмотров. ПСИХ.

Будучи заядлым мечтателем и начинающим владельцем бревенчатой ​​хижины, я должен был узнать больше. К счастью, наш общий друг и товарищ по сборке домиков своими руками (а также канадец) Эндрю Сзето смог связаться с нами, чтобы быстро ответить на вопросы.

Следующий разговор касается всего: от того, сколько стоит построить хижину своими руками за шесть месяцев, до того, что Дженви сделала бы по-другому, если бы снова представилась такая возможность. Читайте дальше и наслаждайтесь. И следите за каналом Jenvey’s Woodness Goodness Youtube, чтобы получать больше обновлений сборки.


Дайте нам основное изложение сборки.

На плане эта крошечная каюта площадью 240 квадратных футов с площадью основания 12 x 20 футов используется как дополнительное жилое пространство для чтения, вечерних напитков для взрослых и домашнего офиса. В конце концов, я бы хотел, чтобы там была кровать, чтобы гости могли прекрасно отдохнуть, когда они посещают мою маленькую хижину.

Высокая стена имеет высоту 12 футов, а нижняя стена — 8 футов с крышей в виде навеса. На данный момент нет ни ванной, ни кухни, но этой весной я планирую построить автономный биотуалет/душ рядом с ним.

Какой опыт работы с деревом у вас был до постройки кабины?

Я всегда любил строить. Я строил вещи из дерева с тех пор, как в начальной школе построил свой первый домик на дереве. Это было три этажа, наверное, небезопасно, но для ребенка с рогаткой это был рай.

Когда я рос в Принс-Джордже, Британская Колумбия, я, вероятно, полюбил природу и домики. Мои родители купили маленькую А-образную раму на маленьком озере, когда я был ребенком, и это было большим событием моего детства.

После окончания средней школы я взял годичный перерыв, чтобы понять, чем я хочу заниматься. Увидев, какие возможности открываются, я наткнулся на каркасные дома в районе Торонто. За короткое время я многому научился и овладел основами работы с пиломатериалами для строительства дома.

Примерно сколько рабочих дней ушло на изготовление салона?

Суммируя терабайты отснятого материала, которые я собрал во время этой сборки, получается, что я потратил почти 55 дней на создание своей маленькой хижины. Полдня, выходные и несколько летних вечеров компенсировали большую часть сборки. По пути у меня было несколько рук помощи, в том числе мои мама и папа, и мой хороший приятель Макс (также известный как оконный парень). В общем, я смог сделать большую часть работы сам и за год сборки усвоил то, что казалось мне ценным знанием за десятилетия.

Сколько стоила постройка кабины?

Общая стоимость этой маленькой хижины составляет около 12 745 долларов. Внешняя часть сборки стоила примерно 8000 долларов, а внутренняя — около 4750 долларов. Напольное покрытие и тепловой насос составляли половину внутренней стоимости. Я хотел убедиться, что у меня есть безопасная форма тепла, и решил, что дровяная печь — это не то, что мне нужно, поскольку я уже отапливаю свой дом дровами и не хочу еще больше дополнительной боли в спине от расщепления!

Единственными инструментами, которые я купил для сборки, которых у меня еще не было, были бур для забивки фундаментных отверстий, степлер с широкой коронкой для кедрового сайдинга, и, кажется, это все. Сколько себя помню, работы по дереву и проекты «сделай сам» были хобби, поэтому за эти годы я постепенно пополнял список инструментов. Не говори моей жене.

Оглядываясь назад, какой главный урок вы извлекли?

Оглядываясь назад, я чувствую, что мог бы избавить себя от головной боли, если бы планировал сборку чуть больше. Я часто получаю комментарии к своим видео с вопросами о том, как я спроектировал свою маленькую хижину, и есть ли какие-либо чертежи плана кабины, которыми я могу поделиться. К сожалению, у меня нет ничего, кроме небольшого каракуля в блокноте и прототипа палочки от эскимо, который стоит в моем офисе. Я мало что знал о том, что входит в сборку, кроме некоторых основ каркаса и того, как правильно размахивать молотком.

Я научился почти всему, когда шел, и именно здесь проявилось большинство моих ошибок и головных болей. Большинство моих ошибок было легко исправить, а на исправление некоторых ошибок ушло больше времени. С другой стороны, ошибки, которые я совершил, были важным уроком, который останется со мной навсегда.

10 советов для начинающих строителей домов своими руками:

  • Не бойтесь что-то строить. Я далек от профессионала, но смог построить эту штуку. Как-то.
  • Не ограничивайте себя, сравнивая себя с окружающими. Легко обмануть свои собственные паруса, если вы думаете, что у тех, кто построил что-то до вас, не было ошибок или проблем.
  • Не будьте слишком самоуверенны и смиритесь, слушая других с недоверием. Существуют буквально тысячи методов строительства, которые работают во всем мире. Смотрите и слушайте, чтобы понять, почему и как они работают.
  • Не ждите слишком долго. Я понятия не имел, что это займет у меня год. Я просто пошел за ним и не оглядывался назад. Путешествие было на самом деле более полезным, чем наличие готовой каюты, которой я могу наслаждаться.
  • Не продавайте себя дешево. Если бы я сказал себе, что не могу этого сделать, вы бы не читали эту статью. Сравните любой другой навык, который вы приобрели в своей жизни, со строительством хижины. Домостроение — то же самое, занимайтесь им, и обучение последует.
  • Вы. Придумайте, что вы хотите построить. Практические методы строительства могут ограничить вас в определенных областях вашего идеалистического дизайна кабины, но они закладывают основу для невозможного. Небо это предел!
  • Сделай домашнее задание. Изучите некоторые методы каркаса, дизайн кабины, плюсы и минусы комплекта бревенчатой ​​​​хижины, а также узнайте законы своего округа или города и требования к разрешениям.
  • Сделайте свой самодельный проект приоритетным. Если вы очень хотите небольшой бревенчатый дом, стоимость материалов или даже комплекта для салона может быть легко доступной, если вы отдадите предпочтение этому, а не новым телефонам, телевизорам, счетам за кабельное телевидение, отпуску и т. д.
  • Ищите землю. Цены на землю постоянно растут, и даже если вы не готовы покупать какую-либо недвижимость, начните с энтузиазмом смотреть, потому что знание цен на землю даст вам преимущество, когда вы будете готовы.
  • Сделай это. Серьезно. Если я смогу, ты сможешь.

Опубликовано 01.03.2022

домикиDIYВирджинияКанадаДеревообработкаСтолярные работыособенностьвидеокак сделать

Последний

Norse Projects впервые представляет технологичную обувь

Nike Forward — более экологичный способ производства одежды

Ищете уникальный отдых в глэмпинге? Попробуйте Мексику

Лучшая походная посуда для вкусных блюд в кемпинге

Проверенное и верное руководство по растворимому кофе для кемпинга

10 обновлений снаряжения, которые сделают осенний кемпинг еще лучше

Как построить хижину с А-образной рамой своими руками менее чем за 10 тысяч долларов

@graham

Благожелательный повелитель Field Mag, бывший член PNW, а теперь проживающий в Нью-Йорке. Мы заранее приносим извинения за его многочисленные опечатки.

https://www.fieldmag.com/articles/how-to-build-diy-aframe-cabin-video

Некоторое время назад друг отправил мне в DM профиль Эндрю Сзето, жителя Оттавы, Онтарио, фигурист, турист и плотник. Мое внимание привлекли его видеоролики, в которых он делал ножи, весла для каноэ и мебель из переработанных скейтбордов. Затем он начал строить кабину A-Frame, и я почувствовал, что нашел свою вторую половинку.

По мере продвижения проекта я связался с Эндрю, и теперь, спустя почти год с начала сборки, мы рады поделиться вопросами и ответами с самим человеком, а также несколькими эксклюзивными фотографиями и ценными советами для всех, кто занимается своими руками. мечтатели там. Читайте дальше, чтобы узнать о хорошем.

Пожалуйста, представьтесь и расскажите о своем проекте.

Меня зовут Эндрю, я катаюсь на скейтборде, работаю в береговой охране, а по вечерам немного работаю по дереву. Глядя в Интернет, я обнаружил, что на самом деле построить А-образную раму (без покупки сборных конструкций у Матти или чего-то еще) было не так много, поэтому в качестве естественного продолжения работы по дереву, которой я занимался последние несколько лет, я решил построить хижину в Лоу, Квебек, примерно в часе езды от того места, где я живу.

Как вы приобрели опыт работы по дереву до того, как начали строить хижину?

Впервые я занялся деревообработкой в ​​Ottawa City Woodshop, общественной столярной мастерской в ​​самом центре столицы страны, где я живу. Я всегда возился с идеей делать что-то, но я действительно стал тяжелым, когда узнал, что есть такой ресурс, как Ottawa City Woodshop.

К счастью для меня и хижины, в столярной мастерской есть гуру по имени Ричард Скотт! Рич в основном поддерживал большинство моих проектов. У него жизненный опыт, и мне невероятно повезло, что он поделился своей мудростью с моими проектами.

Как вы нашли землю?

Чтобы приобрести землю в Квебеке, я примерно год или два пытался прощупать землю и постоянно заглядывал на realtor. ca. К счастью, мои друзья узнали, что сосед продает акр земли, и мне посчастливилось купить его примерно за 6000 канадских долларов. Честно говоря, это неслыханно даже для этого района.

Сколько времени заняла сборка?

До сих пор было около 35-40 полных дней работы.

А сколько стоила кабина?

Общая стоимость только для сборки в итоге составила 10 632 канадских долларов / 8 012 долларов США, не включая землю. Что составляет около 106 долларов за квадратный фут, поскольку кабина представляет собой коробку размером 10×10 футов.

Распределение затрат:
Земля: 6000 канадских долларов / 4565 долларов США
Транспортные расходы: 320 канадских долларов / 244 доллара США
Материалы и расходные материалы: 10 142 долл. США* канадских долларов / 7 717 долл. США
Еда: 286 канадских долларов / 217 долларов США

* Включает в себя генератор за 600 долларов, печь GSTOVE Canada за 955 долларов, компостирующий туалет Nature’s Head за 1310 долларов, альпинистские держатели MEC за 400 долларов.

Во-первых, важно отметить, что рабочая сила была практически бесплатной. Честно говоря, я бы не смог этого сделать без моего приятеля Ричарда. И многие мои очень близкие друзья тоже оказали мне огромную помощь. Не могу отблагодарить этих людей.

Самый важный урок, который я извлек, это то, что я должен был стать больше. Не поймите меня неправильно, кабина потрясающая, но, черт возьми, дополнительные 5-10 футов в обоих направлениях изменили бы правила игры и сделали бы ее немного более пригодной для жизни. Но увидеть, как вещь, которую вы построили, оживает, — это, на мой взгляд, величайший подарок, который вы можете себе сделать.

  • СДЕЛАТЬ строить больше! Было бы замечательно, если бы он был в два раза больше.
  • DO исследовать землю и где вы хотите купить как можно скорее! Кажется, что чем дольше вы ждете, тем дороже становятся вещи.
  • DO копи! Строительные материалы и земля стоят недешево.
  • DO найти наставника! Там есть богатый опыт, будь то лично или на YouTube. Используйте все, что можете!
  • ДО задокументируйте свой процесс! Людям нравится смотреть подобные вещи, и лично я не могу дождаться, чтобы оглянуться на эти видео через 10-20 лет!
«Видеть, как оживает созданная тобой вещь — это величайший подарок, который ты можешь себе сделать»
  • НЕ используйте тонкую фанеру в качестве внутренней отделки. Я начал с этого и думал, что это сэкономит время и мы без проблем схлопнем 4×8 штук, но я ошибся. Это беспорядок, и если что-то не совпадает, это боль. Я намного счастливее с моей сосной с языком и канавкой!
  • НЕ торопить события. Некоторые герметики и аэрозольные баллончики работают только при более высоких температурах, поэтому стоит планировать заранее и не торопиться. Есть много разочарований в совершении ненужных поездок и таскании материалов только для того, чтобы не иметь возможности их использовать.
  • НЕ одевайтесь не в соответствии с вашим климатом. Я знаю, что вы в восторге от того, что строите и работаете по графику, но было несколько дней, когда я сначала ходил без более толстых зимних ботинок и чувствовал, что обморожен. К счастью, мой сосед (кричит Росс) пришел с запасным комплектом и спас мои ноги!
  • НЕ просто строить поверх земли как есть. Я немного корю себя сейчас, но мы действительно должны были хотя бы выровнять землю и утрамбовать ее перед началом. Как уже упоминали многие люди, с циклами замораживания-оттаивания вещи подвержены некоторому движению. Я действительно должен был потратить на это еще немного времени.
  • НЕ использовать поликарбонатную кровлю. Это субъективно, но, к сожалению, поликарбонатная кровля, которая была у меня на бочке надворной постройки, не продержалась и сезона. Мы подозреваем, что град был причиной нескольких дыр и трещин в относительно новой крыше, но, к сожалению, это оказалось для нас напрасной тратой.

Опубликовано 17.10.2019

кабинаsa-framediyhow tocanadaдеревообработкавидеоинтервьюQ&Aarch inspo

Последний

Norse Projects впервые представляет технологичную обувь

Nike Forward — более экологичный способ производства одежды

Ищете уникальный отдых в глэмпинге? Попробуйте Мексику

Лучшая походная посуда для вкусных блюд в кемпинге

Проверенное и верное руководство по растворимому кофе для кемпинга

10 обновлений снаряжения, которые сделают осенний кемпинг еще лучше

Как собрать дрон своими руками Пошаговое руководство 2022

Управление дроном — это захватывающее приключение! Острые ощущения от увеличения и уменьшения масштаба эпических локаций, полностью погруженных в поле зрения пилота, трудно превзойти . Это то, чем многие люди хотят заняться, однако часто не понимают, как построить дрон и с чего начать. Самым большим препятствием для многих является получение своего первого дрона, и многие любители предпочитают создавать свои собственные.

Подробнее…

Создание собственного дрона может показаться пугающей задачей , это было для меня, и есть масса информации, которую нужно просмотреть, прежде чем что-то обретет смысл. К счастью, это не так сложно, как кажется, и с небольшим руководством вы будете в воздухе в мгновение ока, приобретая некоторые практические навыки! Поначалу эта идея может показаться пугающей, но я твердо верю, что любой, вооруженный нужной информацией, сможет сделать это относительно без проблем .

Быстрая навигация

АНАТОМИЯ Дрона

Какой тип Дрона мне построить?

Модель класса 2 дюйма

Модель класса 3-4 дюйма Микро класса

Модель класса 5 дюймов Мини класса

Модель класса 6 дюймов Мини класса

Модель класса 7+

ЧАСТИ ДРОНА — выбор ПРАВИЛЬНЫХ компонентов

2

3

Бесщеточные двигатели квадрокоптера

Регуляторы скорости

Контроллер полета

PDB — плата распределения питания

FPV-камера

Видео -передатчик (VTX)

Видео -антенны

пропеллеры Drone

Передатчик и приемник

Goggles

Квадрокоптер. : Сборка рамы

Шаг 2: Установка PDB

Шаг 3: Установка двигателей

Шаг 4: Установка регуляторов скорости

Шаг 5: Подключение регуляторов к двигателям

Шаг 6: Подключение ESC к PDB

Шаг 7: Первый тест!!!

Шаг 8: Установка FPV-системы

Шаг 9: Подключение FPV-системы

Шаг 10: Проверка FPV-системы

Шаг 11: Установка и питание приемника

Шаг 12: Подключение контроллера полета

2 Шаг : Завершение сборки

Шаг 14: Конфигурация программного обеспечения

Шаг 15: Финальный тест

ПОЗДРАВЛЯЕМ! — Вы сделали это!

Краткая заметка о дронах RTF

Распространенный вопрос, который я часто слышу: «Зачем мне создавать свой собственный дрон с таким количеством отличных RTF (готовых к полету) и BNF (bind n fly)? есть варианты?»

Многие люди видели такие продукты, как iFlight Nazgul и Emax Hawk   , которые, безусловно, являются отличными дронами по цене, которую вы платите. Проблема в том, что в этом увлечении вы разобьетесь, а когда я говорю «крах», я очень много имею в виду! Обычно за сеанс я разбиваюсь около десяти раз, и мне часто приходится чинить дрон, чтобы вернуться в воздух.

BNF Quad

Рекомендуемый дрон BNF

iFlight Nazgul 5

Сочетание высокой производительности, отличной динамики полета и простоты настройки делает Nazgul самым простым путем к конкурентоспособным гоночным дронам FPV.

Проверить цену

BetaFPV CetusPro RTF Kit или Nazgul 5 — отличные стартовые дроны, которые научат вас многому в хобби. Если вы тот человек, который просто хочет подняться в воздух и летать или у вас просто нет времени на сборку, то вот несколько замечательных вариантов, которые будут описаны в нашей статье о лучших дронах RTF.

RTF Quad

Рекомендуемый дрон RTF

BETAFPV Cetus Pro

CetusPro — один из крутых бюджетных дронов. Его преформа подходит для полного новичка.

Проверить цену

Несмотря на то, что эти конфигурации BNF великолепны, пропустив часть сборки, вам будет намного сложнее диагностировать проблему и гораздо труднее установить новые детали. Если вы полностью понимаете свою сборку, вы часто можете исправить ее без проблем и, вероятно, догадаться, что пошло не так.

АНАТОМИЯ Дрона

Инфографика, представляющая основные части квадроцикла, которые вам понадобятся для сборки дрона FPV. Мы рассмотрим каждую часть и объясним ее основные функции. Нажмите на изображение, чтобы увеличить!

НЕОБХОДИМЫЕ ОСНОВНЫЕ ИНСТРУМЕНТЫ

На начальном этапе вы можете обойтись всего несколькими основными инструментами. Этот список охватывает минимума , который вам нужен. Наши Подробнее Инструменты для квадрокоптера Справочник охватывает все полезные вещи, которые сделают процесс намного проще!

Инструменты

  • Набор шестигранных ключей или отверток (размеры зависят от выбранной вами рамы)
  • Гаечный ключ M5 (8 мм) или трещотка
  • Паяльник и припой
  • 9
  • Инструмент для зачистки проводов
  • 9
    Дополнительные биты и бобышки

    • Кабельные стяжки
    • Термоусадка
    • Стойки
    • Изолента
    • Двусторонняя лента
    • Фиксатор резьбы (Loctite)

    Вы заинтересованы не только в создании дронов, но и в создании автономных дронов будущего, таких как дроны для доставки посылок и складские дроны?

    Учить больше

    Сборка дрона с видом от первого лица — отличное начало для создания высокопроизводительных автономных дронов. В Drone Dojo мы собираем любителей дронов любого уровня и показываем им, как они могут стать высококвалифицированными инженерами по дронам, которые действительно могут воплотить свои безумные идеи в реальном мире.

    Мы делаем это с помощью курсов и комплектов дронов. Тысячи людей прошли наш 6-часовой флагманский курс «Как построить дрон Raspberry Pi», в котором рассматриваются все предметы, необходимые для того, чтобы стать способным инженером по дронам.

    Проект Capstone управляет дроном не с помощью RC-контроллера, а с помощью скрипта на Python! Самое приятное, что никаких предварительных знаний в области программирования не требуется.

    Сотни людей собрали наши комплекты дронов PiHawk, в которых мощность 32-битного полетного контроллера Pixhawk сочетается с высокоуровневым управлением компьютера-компаньона Raspberry Pi. Raspberry Pi может управлять Pixhawk через соединение UART, открывая некоторые серьезные потенциальные приложения для полета, такие как доставка дронами, компьютерное зрение, обнаружение объектов, управление дроном 4G для неограниченного диапазона и многое другое, на что один Pixhawk не способен.

    Эти наборы полезны, потому что в них входит более 50 необходимых деталей, а также видеоинструкция по сборке, и они по-прежнему очень функциональны. Это делает их идеальными как для начинающих, так и для продвинутых инженеров, желающих создать прототип идеи.

    У нас также есть курс «Доставка дронами и точная посадка», который прошли 3 отдельные компании по доставке дронами. Две из этих компаний получили миллионы долларов финансирования. Если вы хотите вывести свои знания о дронах на новый уровень, теперь вы знаете, что Drone Dojo — это то место, с которого стоит начать.

    Какой тип дрона мне построить?

    Возможно, вы уже начали искать запчасти и обнаружили, что их можно найти самых разных форм и размеров. На самом деле лучше всего классифицировать их по размеру следующим образом:

    Quads

    2-дюймовые Class Build



    Обычно очень маленькие и подходят для использования в помещении. Они отлично подходят для занятий дома или в плохую погоду! Эти маленькие ракеты становятся все более популярными, и некоторые из них могут развивать скорость до 100 миль в час!

    2-дюймовый класс

    Пример сборки 2-дюймового класса

    GEPRC ROCKET Lite 2-дюймовый

    Rocket — флагманский бесколлекторный микродрон от GEPRC в категории до 100 мм. Он обладает высокой производительностью, подробности по ссылке.

    Проверить цену

    3-4” Micro Class Build

    Самый маленький полноразмерный дрон, который действительно должен летать на открытом воздухе. Они летают так же, как и их старшие братья, и являются идеальным вариантом для ограниченного пространства. Ознакомьтесь с нашим подробным руководством по микродронам.

    Класс 3-4 дюйма

    Пример класса 4 дюйма

    iFlight Chimera4

    Этот 4-дюймовый дальнобойный самолет может оставаться в воздухе до 15 минут с батареей 4S емкостью не менее 850 мАч. Он поставляется с камерой Nano 2, GPS , двигатели 1404.

    Проверить цену

    5-дюймовая модель Mini Class Build

    Самый распространенный тип дрона для гонок/фристайла. Их часто называют наиболее универсальными из-за того, что они обладают большой мощностью, но при этом обладают невероятной маневренностью и могут нести HD-камеру, такую ​​​​как GoPro, без существенного ущерба для летных характеристик. Девяносто процентов мини-квадроциклов на данный момент соответствуют этой категории. Из различных конфигураций вы можете выбрать рекомендуемые комплекты гоночных дронов, которые мы использовали и тестировали.

    6-дюймовая модель Mini Class Build

    Более дальнобойный и эффективный вариант, отлично подходящий для тех, кто предпочитает плавать на скорости, а не участвовать в гонках, и выполнять быстрые трюки, такие как сальто и кувырки. Этот размер часто используется при установке на большие расстояния и используется для полетов над живописными местами.

    iFlight Protek60 Pro Cinelifter

    Класс 7+

    В этом размере вы начинаете входить в фото/видеосъемку сторона вещей. Эти дроны достаточно велики, чтобы нести камеру с системой стабилизации и использовать другие функции, такие как GPS, позволяющие им удерживать свое положение и даже автоматически возвращаться домой.

    Lumenier QAV SE 7″ Long Range

    Это   , которые обычно летают в режиме самовыравнивания , а не в акрорежиме, используемом для небольших коптеров, и имеют большие батареи, позволяющие им летать гораздо дальше.

    Надеюсь, это дает у вас есть представление о том, какого размера вы хотите построить.

    При выборе размера имейте в виду, что чем меньше размер, тем меньше места вам потребуется при сборке . С другой стороны, меньший квадроцикл часто дешевле, а меньший вес снижает вероятность повреждения во время аварии.

    Моя личная рекомендация в качестве первого дрона — 5-дюймовый , поскольку его легко собрать и он обладает достаточной мощностью, чтобы поднять HD-камеру. 5-дюймовый дрон также имеет самый доступный запас деталей , а это означает, что все настолько дешево, насколько это возможно, и его легко достать.

    Конечно, вам не обязательно ограничиваться одним дроном! Проверьте Стью из стены будущего квадроциклов БПЛА! На его канале YouTube есть разборки и видео полетов почти каждого дрона, чтобы помочь вам принять решение.

    ЧАСТИ ДРОНА — Выбор ПРАВИЛЬНЫХ компонентов

    Итак, теперь у вас есть хорошее представление о том, какой дрон вы хотели бы построить. Следующим шагом будет выбор подходящих компонентов . Каждая сборка будет отличаться от человека к человеку, но почти все сборки будут следовать одним и тем же основным частям . Для каждого компонента я объясню, что он делает, выбор, который вам придется сделать, и минимум, который вы должны искать в спецификации.

    Давайте погрузимся:

    Рама дрона

    Это ваша отправная точка! Это основная часть вашей сборки, где вы монтируете все свои детали и собираете все вместе. Рамы обычно изготавливаются из углеродного волокна и собираются с помощью различных монтажных приспособлений, таких как стойки или алюминиевые профили. Они могут быть самых разных форм и размеров, мы рассмотрели рамки для квадрокоптера в подробном руководстве.

    Вам предстоит сделать выбор:

    Легковесный гонщик или фристайлер? — Гоночные дроны, как правило, представляют собой минималистичные рамы, легкие и маневренные. Однако дроны для фристайла лучше летают с небольшим весом, поскольку это позволяет им выполнять различные трюки. Дрон Freestyle обычно требует большей защиты, поскольку он часто летает выше и над более твердыми поверхностями.

    Верхний или нижний аккумулятор? — Это повлияет на центр тяжести, но может сделать батарею более уязвимой. Чем ближе к центру вы сможете сделать его, тем плавнее будет летать ваш дрон.

    Есть ли место для установки HD-камеры? — Если вы хотите нести его, конечно! Гоночные дроны обычно не делают этого из-за лишнего веса. Для многих рам доступны варианты 3D-печати.

    Вам нужны сменные рукоятки или цельная конструкция? Сменные манипуляторы могут сократить время простоя, но при этом увеличить вес.

    Могу ли я разместить все свои компоненты в этом пространстве? Видите ли вы место для установки всех ваших компонентов, это может ограничить ваши возможности в будущем.

    Для размеров рамы 5 дюймов и более вам следует искать рычаги толщиной не менее 4 мм, для 3–4 дюймов вы можете уменьшить толщину до 3 мм, а для 2 дюймов — всего 2,5 мм. Любой, что тоньше этого, сломается слишком легко.

    Для размеров рамы 5 дюймов и более вам следует искать рычаги толщиной не менее 4 мм, для 3–4 дюймов вы можете уменьшить толщину до 3 мм, а для 2 дюймов — всего 2,5 мм. Любой, что тоньше этого, сломается слишком легко.

    Вы можете увидеть рамы, размер которых зависит от расстояния между двигателями, например, 220 мм. В следующей таблице показано приблизительное преобразование того, что вы должны искать в зависимости от размера.

    Prop Size

    Rough Frame Size

    Min Arm Thickness

    2″

    95mm

    2.5mm

    3 »

    130mm

    3mm

    4″

    180mm

    3mm

    5″

    220mm

    4mm

    6″

    250mm

    4mm

    7″

    300mm+

    4mm

    Здесь есть над чем подумать!Если вы застряли или не уверены, посмотрите на пилотов, чей стиль полета вам нравится, и узнайте, что они делают. Многие лучшие пилоты создали видеоролики, объясняющие ключевые моменты их рамы и почему они предпочитают летать на них.0003

    Еще один полезный ресурс, который поможет вам выбрать детали, — Rotor Builds. На сайте представлены дроны, созданные пользователями, а также подробная информация, например, списки деталей и руководства по сборке! Это отличное место для поиска вдохновения.

    Бесколлекторные двигатели для квадрокоптера

    Это силовые агрегаты, которые придают вашему коптеру тягу, достигающую безумных скоростей, которых достигают современные дроны. Существует множество вариантов бесколлекторных двигателей для коптеров, трудно определиться. При выборе двигателей ориентируйтесь на технические характеристики двигателя, предоставленные производителем. Вы должны быть в состоянии найти подробную информацию о весе, тяге, мощности, оборотах и ​​т. д.

    При сборке дрона обратите внимание на эти характеристики двигателя:

    Размер двигателя

    Первая точка — это размер , размер двигателя обычно указывается в формате XXYY , где первые две цифры относятся к статору диаметр мм и вторые два высота магнитов . По сути, чем больше эти числа, тем выше крутящий момент, который может создать двигатель, думайте об этом как о размере двигателя, а недостатком больших размеров является вес. С точки зрения производительности, более высокий крутящий момент позволяет двигателю быстрее достигать заданной скорости, увеличивая ощущение и реакцию дрона. Это может быть полезно в случае более тяжелого квадроцикла или при использовании тяжелых винтов.

    KV

    Другим фактором, который следует учитывать, является kv , это означает постоянную скорости двигателя , что означает, сколько оборотов в минуту на вольт может дать ваш двигатель, например, двигатель 2300 кВ на полном газу при 10 В будет вращаться со скоростью 23000 об/мин. Выбор значения kv аналогичен выбору передачи в механической коробке передач. Низкое значение увеличивает крутящий момент, но снижает максимальную скорость, а повышение увеличивает максимальную скорость за счет крутящего момента . Вообще говоря, чтобы подняться выше, требуется либо большой мощный двигатель, либо невероятно легкая установка. Например, 3-дюймовая установка будет иметь гораздо более высокое значение kv по сравнению с 5-дюймовой конструкцией.

    The following table lists some possible options for you depending on your prop size:

    Prop Size

    Recommended Stator Size

    Recommended Magnet Height

    Recommended Motor KV

    Recommended ESC Size

    2″

    11

    03 — 06

    4000 — 8000

    6 — 12A

    3″

    13-14

    06 — 07

    3000 — 4000

    12 — 20A

    4 »

    13-22 (Frame Dependent)

    04 — 07

    2400 — 2900

    20A

    5″

    22-23

    05 — 07

    2200 — 2800

    20 — 35A

    6″

    22-23

    06-08

    2200 — 2800

    30 — 40A

    7″

    300mm+

    06+

    1800 — 2300

    30A +

    При поиске двигателя вы сможете найти таблицу спецификаций, в которой указаны данные о тяге с различными винтами и тяге усилителя, которые нам понадобятся позже. Как правило, с миникоптером вы должны стремиться к соотношению тяги к весу 10:1. В следующей таблице приведен пример двигателя Emax rs2205 Red Bottom, который был самым эффективным 5-дюймовым двигателем. В настоящее время он имеет среднюю производительность по сравнению с конкурентами, но отлично подходит для первой сборки.

    Дополнительная литература :

    Руководство по бесколлекторным двигателям квадрокоптера

    Отличным ресурсом для исследования и сравнения двигателей является испытательный стенд Miniquad, которым управляет Райан Харрелл. На сайте Райан дает отзывы о большинстве современных двигателей и предоставляет все данные для оценки и проведения собственных сравнений. Если вы не уверены, что у вас есть двигатель нужного размера, посмотрите, как вращается какой-то винт, и посмотрите, соответствует ли он вашим ожиданиям.

    Регуляторы скорости дрона

    Эти небольшие компоненты, известные как 9Электронные регуляторы скорости 0122 производят трехфазный переменный ток, необходимый для привода ваших двигателей. Контроллер полета отправляет сигнал ESC, чтобы сообщить ему, как быстро он хочет, чтобы он вращал двигатель в данный момент времени. Вам понадобится по одному регулятору для каждого мотора. Вы можете либо приобрести четыре отдельных регулятора , чтобы установить их на рычаги, либо получить все в одной плате , которая находится внутри вашей рамы, если у вас есть место.

    На что обратить внимание:

    Усилитель вашей установки! Помните те моторные таблицы, на которые вы смотрели? Вы заметите, что есть колонка вывода усилителя. Вам нужно, чтобы ток выброса ваших регуляторов превышал это значение, иначе они могут загореться прямо в полете!

    ESC достаточно интеллектуальны и могут работать на различном программном обеспечении. На момент написания вы должны рассматривать только ESC с BlHeli_S или KISS ESC . Старое программное обеспечение BlHeli или Simon K устарело.

    ESC может общаться с полетным контроллером через различные протоколы (считайте их языками). Текущий стандартный протокол — Dshot , если ESC не поддерживает Dshot 600 или более поздний , в наши дни его не стоит рассматривать.

    Контроллер полета дрона

    Контроллер полета — это мозг вашего дрона. Принимая во внимание угол наклона вашего дрона и ваш управляющий сигнал, он рассчитывает, насколько быстро должны вращаться двигатели, и отправляет сигналы на ESC. Контроллеры полета обычно создаются для определенного программного обеспечения, такого как Betaflight, KISS или Raceflight, поэтому выбор программного обеспечения может повлиять на ваше решение.

    Самым дешевым и популярным вариантом в настоящее время является Betaflight , KISS , говорят, что он более плавный, но более дорогой, и, наконец, Raceflight является более новой и передовой разработкой.

    На что следует обратить внимание

    Процессор — в основе всех полетных контроллеров лежит микропроцессор, который усердно работает, чтобы удерживать вас в воздухе, мы действительно используем только чипы F3 или F4, поэтому я бы рекомендовал выбрать полет контроллер с одним из них. Чип F7 постепенно появляется, но пока мы его не используем. Старые чипы F1, присутствующие в платах CC3D и NAZE 32, теперь устарели и не будут поддерживаться будущими обновлениями программного обеспечения.

    Все в одном или отдельно . Многие современные полетные контроллеры включают PDB в сам полетный контроллер ! Это отлично подходит для более компактных сборок, так как вам нужна только одна плата в стеке, а проводка упрощается. Единственным недостатком является то, что они обычно более плотно заселены, что дает меньше места для пайки проводов и часто требует соединений с обеих сторон. Betaflight F3 — отличный пример полетного контроллера «все в одном».

    OSD (экранное меню) — Контроллеры полета со встроенной микросхемой экранного меню способны отображать в вашем видеопотоке всевозможную полезную информацию, такую ​​как напряжение батареи, потребляемый ток и даже искусственный горизонт. Я настоятельно рекомендую OSD, однако их также можно запускать отдельно от полетного контроллера или на борту самой PDB.

    Порты UART — Внешние устройства часто подключаются к полетному контроллеру через порты UART. Эти устройства включают в себя приемники, автономные OSD, системы телеметрии и управляемые видеопередатчики. Для первой сборки вам, возможно, не придется беспокоиться об этом, но для более многофункциональных дронов вам нужно убедиться, что у вас достаточно портов UART для того, чего вы хотите достичь. Я всегда рекомендую вам смотреть на распиновку выбранной вами платы, чтобы убедиться, что на ней есть соединения для всего, что вам нужно.

    PDB — Плата распределения питания

    Ваш PDB измеряет напряжение аккумулятора и предоставляет различные точки для подключения всей остальной электроники . Обычно PDB имеет регулятор для питания ваших низковольтных компонентов, таких как контроллер полета и камера. Из других вещей обратите внимание на требования к напряжению, расположение разъемов и максимальное потребление тока.

    На что обратить внимание:

    Требования к напряжению — Для работы таких компонентов, как полетный контроллер, чаще всего требуется 5 В, для некоторых камер может потребоваться 12 В. Если вы запитаете их напрямую от аккумулятора, они, скорее всего, загорятся! По этой причине выбранная вами PDB должна содержать регуляторы напряжения или BECS (цепи выпрямителя батареи), чтобы обеспечить вам необходимую выходную мощность!

    Расположение разъемов — ваш типичный PDB обеспечивает соединения для вашей батареи, соединения для четырех ESC, а затем различные низковольтные площадки (часто 5В и 12В). При планировании сборки постарайтесь визуализировать, где вы хотите разместить все, и действительно ли колодки находятся там, где вы хотите. Некоторые разъемы аккумулятора, например, выступают в сторону, что позволяет напрямую подключить разъем XT-60. Другие, однако, просто имеют две площадки, требующие прокладки провода батареи.

    Максимальное потребление тока — Это действительно необходимо, только если у вас невероятно мощная установка, потребляющая больше тока, чем большинство. PDB часто рассчитан на определенный ток (обычно более 100 А). То же самое следует сделать с любыми регуляторами, но, опять же, это действительно необходимо только с более сложными, более энергоемкими настройками, такими как те, на которых работает RunCam Split.

    Камера FPV

    Это глаз вашего дрона , все, что он может видеть, вы, надеюсь, увидите в своих очках! Здесь важно то, что мы можем ясно видеть при любых условиях освещения и что нет задержки в получении изображения, которая может привести к сбою. Здесь есть несколько очень похожих вариантов, и все они будут отлично работать. Большинство камер также поставляются с множеством креплений и чехлов, чтобы поместиться в любую раму.

    С таким количеством доступных опций и поступлением новых продуктов выбор правильной камеры может быть ошеломляющим. На что следует обратить внимание при покупке FPV-камеры? Как вы выбираете между различными типами камер, доступных сегодня на рынке? Прочтите наше руководство по лучшим камерам FPV, чтобы ответить на эти вопросы! При выборе камеры FPV необходимо учитывать множество факторов. Мы составили список самых важных вещей, о которых стоит подумать.

    На что следует обратить внимание:

    Тип сенсора — Камеры FPV обычно имеют внутри датчик изображения CMOS или CCD. Обычно КМОП-камеры дешевле и легче, но не способны быстро реагировать на изменения освещения. Это совершенно необходимо в полете FPV, так как мы часто сталкиваемся с ярким солнцем, а затем с более темной землей, любое отсутствие видимости может привести к аварии!

    Вы можете летать с дешевой CMOS-камерой, однако ПЗС-камера даст вам лучшие результаты. Почти все камеры CCD используют датчик Sony Super HAD II, который является золотым стандартом для дронов FPV. Примеры этого включают варианты RunCam Swift или HS1177.

    Существуют также специальные камеры, которые лучше используют CMOS, такие как камеры Monster или Eagle с более высоким разрешением и камеры для слабого освещения, такие как Owl или Night Wolf.

    Разрешение и задержка — я сгруппировал эти два параметра вместе, поскольку они идут рука об руку, чем выше разрешение, тем больше задержка вы, вероятно, увидите! Аналоговые камеры оцениваются в TVL, который представляет собой количество горизонтальных строк на экране.

    Из-за дополнительной задержки я бы рекомендовал использовать камеру с тем же разрешением, что и ваши очки (обычно 600 твл). Еще одно соображение — какой формат вам нужен: 4:3 или 16:9.разрешение 4:3 является наиболее распространенным.

    Функции камеры — Некоторые камеры имеют специальные функции, такие как возможность контролировать напряжение батареи и отображать его на экране. Другие варианты — это камеры для слабого освещения, которые могут видеть почти в полной темноте. Доступны мини- и даже микрокамеры, которые могут быть лучшим выбором для небольших сборок, в то время как некоторые камеры оснащены микрофоном для аудиопотоков.

    Линза — Линзы разных размеров дают разное поле зрения (FOV), что позволяет пилоту видеть больше вокруг себя. Чем выше поле зрения, тем с большим эффектом «рыбий глаз» вам придется иметь дело.

    2,8 мм — старый стандарт, очень узкое поле зрения
    2,5 мм — отличный универсальный объектив, такой же вид, как у GoPro!
    2,1 мм — широкоугольный объектив, обеспечивающий отличный обзор для фристайла, но может оказаться слишком широким для гонок.

    Сравнение объективов можно посмотреть в этом видео.

    Видеопередатчик (VTX)

    Видеопередатчик принимает сигнал с камеры и посылает его через антенну.

    На что следует обратить внимание:

    Выходная мощность — Различные видеопередатчики выдают видео с разным уровнем мощности. Они часто варьируются от 25 мВт до 800 мВт, а некоторые предлагают средства переключения выходной мощности.

    Варианты каналов — Большинство современных видеопередатчиков могут работать с большинством диапазонов каналов, включая Raceband. Пока список каналов VTX совместим с вашим ресивером, все будет в порядке!

    Качество сигнала — Это действительно зависит от того, с кем вы будете летать, вы заметите, что некоторые видеопередатчики предлагают ту же мощность и варианты каналов, но стоят в четыре раза дороже! Причина этого в том, что более дешевые видеопередатчики излучают шум в гораздо более широком диапазоне, чем выбранный канал, что может привести к помехам в видеопотоках других пилотов.

    Если вы собираетесь летать в одиночку, вам отлично подойдет дешевый VTX, однако, если вы собираетесь летать большими группами или участвовать в гонках, вам действительно нужен чистый передатчик, такой как TBS Unify Pro или IRC Tramp.

    Варианты переключения — Если вы собираетесь летать с другими людьми или участвовать в гонках, вам часто придется переключать каналы, чтобы все могли получать чистое видео. Традиционно видеопередатчики имеют небольшую кнопку, которую можно использовать для циклического переключения видеоканалов, диапазонов и уровней мощности. Затем канал отображается с помощью светодиодов на самом видеопередатчике.

    Более удобные для гонок передатчики фактически подключаются к вашему полетному контроллеру и позволяют переключать каналы через экранное меню или передатчик Taranis. Хотя это звучит как небольшая функция, она имеет огромное значение при полетах в группах из более чем трех пилотов, и я больше не могу без нее

    Обязательно проверьте, что является законным в вашей стране! Некоторые видеопередатчики имеют предельную мощность 25 или 200 мВт.

    Видеоантенны FPV

    Лучший способ улучшить диапазон или четкость видео — это не обязательно увеличение выходной мощности видеопередатчика, а приобретение хорошей пары антенн. Те черные дипольные антенны, которые вы получаете с дешевыми очками или видеопередатчиками, называемые «резиновыми уточками», действительно плохо работают и часто выбрасываются и заменяются антенной высокого класса. Для установки FPV требуются две антенны, одна для отправки видео, а другая для его приема.

    TBS Triumph

    На что следует обратить внимание

    Тип антенны — Различные конструкции антенн имеют разные характеристики, не вдаваясь в подробности, диполи работают плохо, тогда как антенны с круговой поляризацией работают хорошо. Более инновационные современные антенны, такие как TBS Triumph или Pagoda, еще больше расширяют диапазон видеосигнала. Патч-антенна может использоваться для увеличения дальности, но только в одном направлении и должна использоваться только в качестве приемной антенны.

    Тип разъема — Антенны поставляются с двумя типами разъемов SMA и RP-SMA, оба могут нормально взаимодействовать друг с другом, но вы должны убедиться, что они соответствуют разъемам вашего видеопередатчика или очков. В случае отсутствия адаптеров.

    Поляризация — Сама антенна может поставляться в двух вариантах: RHCP и LHCP работают одинаково, но для приема сигнала они должны совпадать. Имея разные поляризации, можно одновременно поднять в воздух больше пилотов.

    Прочность — Очевидно, что антенна на дроне будет подвергаться гораздо большему риску, чем антенна на ваших очках! По этой причине я рекомендую использовать в качестве приемника вашу лучшую/самую тонкую антенну, а на дроне использовать прочную защищенную антенну.

    Пропеллеры для дронов

    Надеюсь, вы уже выбрали размер дрона в дюймах и знаете размер пропеллера! Моя честная рекомендация для новичка — берите большую коробку дешёвого реквизита, так как вы их невероятно быстро сломаете . Стойки часто обозначаются как AxBxC, где A — размер в дюймах, B — шаг (угол стойки), а C — количество лопастей.

    Пропеллер 5x4x3, например, представляет собой 5-дюймовый винт с шагом 40 градусов и тремя лопастями (трехлопастный), его также можно назвать трехлопастным 5040, и по совпадению это отличное место для начала поиска 5-дюймового коптера.

    Что еще нужно учитывать

    Количество лезвий — Хотя мы начали использовать два лезвия, мы вскоре поняли, что добавление большего количества лезвий дает нам лучшее сцепление и контроль, предотвращая снос в поворотах. Реквизит бывает от двух до шести лопастей, причем наиболее распространенным вариантом являются трехлопастные. Увеличение количества лопастей увеличит потребляемый ток, увеличит вес винта и уменьшит максимально достижимую максимальную скорость.

    Потребляемый ток — Чем выше шаг винта, тем быстрее вы можете двигаться, но в то же время ваши двигатели будут потреблять больше тока, сильнее толкая вашу электронику и быстрее разряжая вашу батарею! Добавление большего количества лезвий также является верным способом увеличить потребляемый ток. Если вы хотите использовать пропеллер с высоким шагом (45+), я бы посоветовал приобрести более крупные моторы с большим крутящим моментом и более мощные регуляторы скорости. (Для проверки можно использовать тестовый стенд MiniQuad или спецификации производителя!)

    Вес — Часто игнорируется вес вашего

    Жесткость — Эту информацию вы действительно найдете только при тестировании реквизита или чтении некоторых обзоров. Некоторые винты, особенно тонкие, могут погнуться при вращении, что снижает их эффективность. Однако те, которые гнутся, могут пережить аварию лучше, чем более жесткие опоры, которые могут просто сломаться при ударе. Найти подходящий винт может быть сложно.

    Специальные профили . Обычно винт имеет изогнутую поверхность аэродинамического профиля, предназначенную для эффективного разрезания воздуха и создания максимально возможной подъемной силы. Некоторые реквизиты имеют немного другую форму, чтобы изменить их характеристики. Примеры этого включают:

    • Закругленные стойки — Закругленные стойки фактически представляют собой ширину и длину более крупной стойки, урезанной до размера, для которого она предназначена (например, 6 дюймов, урезанных до 5 дюймов). Это дает ей гораздо более широкий профиль с плоскими концами, в отличие от круглых наконечников и обеспечивает большую мощность.
    • Стойки RaceKraft — Недавно разработанные стойки, разработанные Racekraft , имеют разный шаг по длине. Идея состоит в том, чтобы обеспечить максимальную эффективность на скорости примерно 60 миль в час, что делает их невероятно популярными среди гонщиков и любителей скорости!
    • 3D-реквизит — 3D-реквизит для тех, кто хочет иметь возможность останавливать свои двигатели в воздухе и изменять направление, позволяя им летать в перевернутом положении столько, сколько они хотят! Обычные винты очень неэффективны при работе в 3D-режиме, поэтому 3D-объекты обычно полностью плоские и работают под углом 45 градусов, чтобы они оставались одинаковыми при обоих вращениях. Полеты в 3D сложны и не рекомендуются для начинающих! Посмотрите Zoe FPV на YouTube, чтобы увидеть одни из лучших полетов в 3D! DJI Mavic не может коснуться моего 3D-танца

    Надеюсь, это дало вам представление о том, что искать. Это видео от Rotor Riot показывает некоторые различия между реквизитом и то, почему пилоты Чад Новак и мистер Стил летают на том, на чем летают.

    Передатчик и приемник

    Я скажу вам то, что почти любой другой веб-сайт или форум по дронам расскажет вам о пультах дистанционного управления…. Если вы можете себе это позволить, купите FrSky Taranis ! За те деньги, которые вы платите, Taranis действительно является исключительным пультом дистанционного управления, который действительно может делать все, о чем вы только можете подумать. С точки зрения Taranis, вы можете выбрать QX7 или X9.D и их варианты Deluxe Plus или специальные дополнения.

    Другими вариантами могут быть более дешевые модели FlySky i6, Spectrum или, если вы хардкорный геймер, Turnigy Evolution больше похожа на игровой контроллер.

    Передатчики могут быть долгой темой сами по себе, поэтому я просто попытаюсь перечислить несколько функций, которые вам следует рассмотреть в пульте дистанционного управления и приемнике: пока не знаю, как вы будете держать свое радио, и захотите попробовать кое-что, но в основном некоторые люди предпочитают использовать свои большие пальцы, чтобы держать стики, как контроллер PlayStation или Xbox, в то время как другие предпочитают зажимать стики между большими пальцами. и указательный палец. Неважно, что вы используете, однако некоторые радиостанции более естественно подходят друг к другу. Еще одним моментом является общее качество подвесов в пульте дистанционного управления, высококачественные подвесы с датчиком Холла будут чувствовать себя намного мягче, чем более дешевые версии.

    Батарейки — Некоторые пульты оснащены перезаряжаемыми батареями, в то время как другие используют батарейки типа АА. Я бы очень рекомендовал приобрести систему, которую можно заряжать, так как они будут работать дешевле и прослужат намного дольше. Мне пришлось модифицировать мой Taranis QX7, чтобы он мог работать с некоторыми батареями 18650, например:

    Протокол связи — Все радиостанции общаются со своими соответствующими приемниками на своем родном языке, причем некоторые из них общаются с вашими джойстиками быстрее, чем другие. Это означает, что у вас будет более быстрое время отклика и больший контроль над дроном. Вам нужны пульты/ресиверы, поддерживающие SBUS (FrSky), IBUS (FlySky), DSM2 и DSMX (Specktrum).

    Телеметрия — Дрон может фактически отправлять ключевую информацию обратно на пульт, позволяя вам знать, когда приземлиться и все такое. Для этого обе функции телеметрии должны быть как на передатчике, так и на приемнике. Многие пульты с этой функцией могут разговаривать с вами и могут зачитывать настраиваемые предупреждения, чтобы сообщить вам, когда приземляться или когда ваш сигнал становится слабым!

    Варианты приемника — При выборе пульта стоит посмотреть, какие приемники для него доступны. Например, некоторые из них слишком велики для использования в мини-квадроциклах, а некоторые слишком малы и им не хватает приличного диапазона. Ищите систему, которая поддерживает ваши потребности по цене. Если вы решите приобрести готовый к полету дрон с ресивером, убедитесь, что он совместим с вашим пультом дистанционного управления! Обычно вы получаете выбор между FrSky, FlySky и Spectrum.

    Персонализация — Большинство пультов позволяют настраивать основные каналы и даже настраивать звуковые оповещения, однако некоторые могут предложить гораздо больше! Я говорю здесь об Open Tx, прошивке, работающей на Taranis и некоторых других радиостанциях. Эта прошивка имеет широкие возможности настройки и позволяет делать буквально все, что вы можете придумать. Конечно, для некоторых это может быть необязательно, но такие функции, как точное изменение настроек моего полетного контроллера и изменение моего видеоканала с помощью пульта дистанционного управления, невероятно удобны!

    Обратите внимание, что для использования некоторых из этих функций передатчик и приемник должны их поддерживать.

    Очки FPV

    Так же, как и очки передатчика, это огромная тема, поэтому мы подробно рассмотрели их в нашем Руководстве по очкам FPV! Они могут стать самой дорогой частью вашей установки, и единственная спасительная мера заключается в том, что вы не сломаете и не сломаете их.

    Очки часто имеют очень высокую стоимость при перепродаже, если они вам не нравятся! Я часто советую людям либо приобрести очень дешевую пару с целью апгрейда позже, либо просто перейти на премиум-класс прямо с самого начала. Вот некоторые из основных вещей, на которые стоит обратить внимание:

    Box Style или Visor . Очки могут иметь две формы: стиль с гладким козырьком (например, FatSharks) с небольшими дисплеями для каждого глаза или большие очки в виде коробки, которые просто включают ЖК-экран в затемненную коробку. к твоему лицу. Очки Box могут быть в десять раз дешевле, чем некоторые FatShark, но предлагают разумную производительность, если вы не возражаете против форм-фактора.

    Разрешение . Как и в случае с большинством дисплеев, разрешение имеет наибольшее значение с точки зрения производительности и цены. Конечно, камеры FPV сами по себе не имеют HD-качества, однако для разумного полета вы должны стремиться к разрешению не ниже 640×480 пикселей. Как и в случае с камерами FPV, вы можете выбрать формат 4:3 или 16:9.варианты и должны действительно соответствовать двум.

    FOV — это поле зрения и относится к тому, насколько большим изображение выглядит в ваших очках. Низкий FOV будет сравним с просмотром телевизора на расстоянии, тогда как более высокий будет подобен нахождению в кинотеатре Imax! Конечно, наступает момент, когда все становится слишком большим, и вам нужно найти золотую середину для себя! Я бы посоветовал посмотреть в диапазоне от 30 до 60 градусов, на следующем изображении из Flite Test показано сравнение между некоторыми предложениями FatShark. Обычно боксовые очки дают вам гораздо более высокое разрешение и поле зрения по более низкой цене.

    Приемник — Некоторые очки поставляются со встроенным приемником, тогда как для других он является дополнительным модулем. На что следует обратить внимание, так это на такие функции, как разнесение, которое позволяет использовать две отдельные антенны для максимизации сигнала. Другими функциями являются поиск каналов и OLED-дисплеи, эти функции могут вам не понадобиться, если вы планируете летать в одиночку или не слишком далеко.

    HDMI — Некоторые очки имеют вход HDMI, что позволяет использовать их для игры на симуляторе дрона или просмотра фильма. Ищите эту опцию, если вы цените эту функцию.

    Цифровой видеорегистратор — Цифровой видеорегистратор — это цифровой видеомагнитофон, который записывает отснятый материал и сохраняет его на карту памяти micro SD, чтобы вы могли просмотреть его позже. Это полезно, если вы не хотите носить с собой HD-камеру, однако качество DVR будет намного ниже, чем вы ожидаете.

    Посмотрите кадры DVR с микродрона, который не может нести камеру: ARMATTAN BUMPER — Maiden Flight RAW!

    Аккумуляторы для квадрокоптера

    Аккумуляторы бывают разных форм и размеров, и важно найти те, которые подходят для вашей сборки. Большинство рам или двигателей рекомендуют аккумулятор определенного размера в своем списке рекомендуемых деталей. Когда дело доходит до батарей, их никогда не бывает достаточно, и я бы рекомендовал как минимум четыре для новичка.

    Типичные полеты длятся от 2,5 до 4 минут, поэтому наличие только одной батареи может быстро надоесть!

    Внимание! В дронах используются батареи LiPo (литий-полимерные), которые чрезвычайно энергозависимы и опасны при неправильном использовании. Обязательно узнайте о безопасности аккумуляторов перед зарядкой или использованием любых аккумуляторов LiPo.

    На что следует обратить внимание:

    Количество элементов . Как правило, аккумуляторные блоки описываются по количеству элементов, например, 4 элемента или только 4 элемента. Это относится к количеству последовательно соединенных ячеек, каждая из которых имеет максимальное напряжение 4,2 В. Общее напряжение батареи можно найти, умножив количество ячеек на 4,2, т. е. 4 элемента x 4,2 вольта = 16,8 вольта. Чем выше напряжение, тем больше мощности будет у дрона и тем быстрее он будет двигаться. Выбор напряжения выше, чем рассчитано на ваши компоненты, приведет к их перегоранию.

    Емкость — Емкость элемента измеряется в мАч, что означает миллиампер-часы. Это означает, что аккумулятор емкостью 1500 мАч может выдавать 1,5 А в течение нескольких часов, но, конечно, мы хотим тянуть гораздо больше, поэтому время полета уменьшится. Увеличение размера рюкзака увеличит время полета, но увеличит вес, и наступит момент, когда дрон не сможет поднять лишний вес батареи.

    Рейтинг C — Рейтинг C часто отличает хороший аккумулятор от плохого, он указывает на то, как быстро аккумулятор может разряжаться, и часто является ограничивающим фактором в высокопроизводительных дронах. Например, если у нас есть батарея емкостью 1500 мАч, рассчитанная на 10C, это означает, что она может выдать максимум 15A при разрядке, 10C относительно мало и не даст достаточной мощности для большинства дронов такого размера. Я бы порекомендовал рейтинг C не менее 45 для большинства гоночных или фристайловых настроек. Обратите внимание, что оценки C некоторых компаний не точны, и вам следует посмотреть обзоры, чтобы помочь выбрать батарею — в общем, вы получаете то, за что платите!

    Зарядные устройства Lipo

    Для зарядки аккумуляторов Lipo потребуется специальное зарядное устройство . Их необходимо заряжать таким образом, чтобы их напряжение регулировалось, чтобы предотвратить катастрофу. К счастью, существует множество интеллектуальных зарядных устройств для липопротеидов, которые берут на себя большую часть тяжелой работы с ключевой функцией, которая вам нужна, — это сбалансированная зарядка.

    Я бы посоветовал не покупать дешевое относительно неизвестное зарядное устройство из-за риска того, что может случиться, если что-то пойдет не так.

    Внимание! Вы никогда не должны заряжать аккумуляторы без присмотра. НИКОГДА!

    На что следует обратить внимание:

    Напряжение . Важно убедиться, что зарядное устройство может работать с вашими батареями, это будет либо указано в спецификации количества ячеек или напряжения.

    Максимальный ток или мощность — Это определяет, насколько быстро вы можете заряжать свои батареи, при зарядке мы обычно должны выбирать ток для зарядки. Для большинства аккумуляторов это должно быть 1С, что означает, что аккумулятор емкостью 1500 мАч должен заряжаться током 1,5 А. Большинство зарядных устройств рассчитаны либо на максимальный ток (Ампер), либо на мощность (Ватт), которая равна току, умноженному на напряжение.

    Таким образом, батарея 4s (16,8 В) емкостью 1500 мАч потребует 16,8 В x 1,5 А = 25,2 Вт для зарядки в течение одного часа. Если наше зарядное устройство не может обеспечить такую ​​мощность, батарея будет заряжаться дольше. Если вы хотите заряжать четыре батареи одновременно с такой скоростью, вам понадобится зарядное устройство мощностью не менее 110 Вт с небольшим запасом. Мы можем заряжать аналогичные батареи одновременно, используя параллельную зарядную плату.

    Блок питания — Электричество, поступающее из розеток в вашем доме, является переменным (обычно 230 В переменного тока в Европе или 120 В переменного тока в США). Наши зарядные устройства и большинство электронных устройств работают от постоянного тока и требуют источника питания, чтобы преобразовать его, скажем, в 12 В. Некоторые зарядные устройства имеют встроенный блок питания, однако часто более дорогой, однако для некоторых потребуется внешний блок питания, который вам придется приобретать самостоятельно. Если вы этого не понимаете, я бы посоветовал вам приобрести зарядное устройство со встроенным источником питания, вы можете определить это, посмотрев на входное напряжение зарядного устройства и выбрав одно с входом 230–120 В переменного тока.

    Параллельная зарядка — Большинство зарядных устройств имеют только один выход, если вы хотите зарядить больше аккумуляторов, вам понадобится плата для параллельной зарядки. Я бы посоветовал со встроенным предохранителем.

    Внимание! Параллельная зарядка добавляет еще больше осложнений и рисков. Убедитесь, что вы прочитали и поняли, что вы делаете, прежде чем пытаться параллельно заряжать! Пожалуйста, посмотрите это видео Rotor Riot, в котором рассказывается об основах.

    HD-камера

    Эта камера не является обязательной, но необходима для запишите отснятый материал в удобном для просмотра формате высокого качества . Это почти необходимость, если вы хотите показать отснятый материал друзьям или опубликовать на YouTube. Недостатки добавления HD-камеры включают дополнительный вес и риск установки дорогой камеры на дрон, который может разбиться или потеряться.

    На что следует обратить внимание:

    Вес . Любая HD-камера, которую вы добавите в свой дрон, напрямую повлияет на его производительность. По этой причине вы должны попытаться выбрать максимально легкую камеру, которая обеспечит вам необходимое качество видео.

    Варианты крепления — Вам понадобится надежный способ крепления камеры к дрону, использование резиновых лент или кабельных стяжек может привести к дорогостоящим потерям! Либо ищите раму со встроенными вариантами крепления, либо выбирайте корпус, напечатанный на 3D-принтере.

    Качество видео . Очевидно, что это связано с ценой, поскольку GoPro Hero5 Session в настоящее время является золотым стандартом для пилотов мини-коптеров. Не все хотят рисковать камерой за 300 долларов на квадрокоптере, поэтому более дешевые и почти такие же функциональные варианты, как RunCam 3, Foxeer Legend и Xiaomi Yi, являются отличным выбором. Ищите камеры с более высокой частотой кадров (60 кадров в секунду) для HD-видео с широким полем зрения и динамическим диапазоном. На YouTube есть много сравнительных видеороликов, которые вы можете использовать, чтобы выбрать изображение, которое вам больше всего нравится.

    Надежность — Принимая во внимание, что эти вещи часто выходят из строя, камера высокого класса с механическим объективом, вероятно, не лучший выбор! Стиль экшн-камеры — это то, что нужно здесь, если вы хотите защитить свои инвестиции.

    Относительно новым вариантом является RunCam Split, который сочетает в себе камеру FPV и HD в одном устройстве. Split состоит из камеры FPV с дополнительной платой, которая крепится к вашему стеку и обеспечивает запись HD. Они относительно дешевы и решают проблемы с весом, обычно связанные с HD-камерами, однако не идеальны. Вот обзор от Джошуа Бардуэлла, чрезвычайно уважаемого рецензента и учителя в сообществе FPV.

    Это касается списка деталей. Надеюсь, теперь у вас есть представление о том, какие детали вы хотите использовать, и мы сможем приступить к сборке вашего дрона! Для этого нет установленного правильного или неправильного порядка, однако я обнаружил, что мои сборки обычно начинаются с PDB и выходят наружу. Это позволяет вам систематически запускать и запускать все, а также дает вам место для легкого подключения каждого провода, когда это необходимо. Если какие-то компоненты не подходят к заказу, не стесняйтесь смешивать его, это только ориентир!

    Приступим к собственно сборке…

    Как собрать дрон с FPV шаг за шагом

    Шаг 1: Сборка рамы

    Самое первое, что нужно сделать, это собрать раму его нижнюю часть). К сожалению, рамы часто поставляются в разобранном виде в виде набора деталей из углеродного волокна, а это означает, что вам придется приложить некоторые усилия, чтобы подготовить их! При этом позаботьтесь о том, чтобы отметить, куда идут все пластины, и помните, где вы собираетесь монтировать компоненты и прокладывать провода.

    Некоторым людям нравится шлифовать или наносить клей на край углеродного волокна, чтобы защитить края, однако это не обязательно для рамы хорошего качества.

    Внимание! Слишком сильное затягивание винтов сорвет головки винтов или внутреннюю резьбу любых алюминиевых деталей. Не применяйте силу сильнее, чем затягивайте вручную!

    Совет. На самом деле наши дроны очень подвержены вибрации, и некоторые винты могут болтаться! Этого можно избежать, нанеся на каждый винт небольшое количество фиксатора резьбы!

    Шаг 2: Установка PDB

    Первый компонент, который мне нравится монтировать, это PDB, причина этого в том, что к нему подключается все, и он является центральным хабом для вашего дрона. Чтобы установить PDB, вам нужно будет подумать о том, в каком направлении вы хотите его установить, основные соображения будут заключаться в том, где будет ваша батарея, и если у вас есть плата «все в одном», где вы хотите, чтобы ваш разъем USB лицо. Для установки вашей PDB вы собираетесь использовать нейлоновые или резиновые стойки, которые обычно фиксируются через раму и позволяют вам собрать стопку досок.

    Совет. Вы должны припаять разъем аккумулятора и залудить контактные площадки перед установкой PDB, это даст вам больше места для работы.

    Внимание! Каркас из углеродного волокна проводит электричество, поэтому важно, чтобы PDB располагался вдали от него, чтобы никакие компоненты, прокладки или провода не могли соприкасаться с каким-либо углеродным волокном. Это верно для всей электроники в вашей сборке.

    Шаг 3: Установка двигателей

    Следующим логическим шагом является установка двигателей. Если у вас есть двигатели с правым и левым вращением, вам необходимо обратить особое внимание на порядок двигателей. На приведенной ниже диаграмме показан макет Betaflight quad X, который широко используется в большинстве современных программ.

    Моторы можно закрепить винтами, и опять же рекомендуется использовать фиксатор резьбы, а не затягивать их слишком сильно, так как здесь вы повредите сам мотор.

    Внимание! Иногда болты, поставляемые с двигателями, могут быть слишком длинными. Если болт сможет коснуться обмотки, это создаст короткое замыкание и повредит ваши компоненты. Обязательно проверьте это перед включением.

    Шаг 4: Установка ESC

    Теперь, когда моторы установлены, мы можем установить PDB и приступить к подключению. Если у вас есть четыре отдельных регулятора скорости, лучшее место для их установки — на рычагах. Как и в случае с PDB, важно, чтобы ваши ESC не соприкасались с рамой. Лучший способ защититься от этого — защитить ESC термоусадкой. Чтобы установить их, я использую двухсторонний скотч, чтобы удерживать их на месте, а затем оборачиваю их изолентой после соединения.

    Если вы выбрали регулятор «четыре в одном», вам не придется обо всем этом беспокоиться, просто установите его на раму, как описано для PDB!

    Совет. Доступны чехлы для регуляторов оборотов, однако гораздо более дешевым вариантом будет взять старое лезвие винта и заклеить его лентой. Это защитит ESC от существ, разорванных вашим реквизитом в случае аварии. (Я предпочитаю добавлять их в последнюю очередь после того, как все протестирую!)

    Шаг 5: Подключение регуляторов к двигателям

    Когда регуляторы установлены, пора начинать пайку! Моя первая точка вызова здесь — двигатели. У каждого двигателя есть три провода, которые необходимо припаять к контактным площадкам ESC. С современными ESC порядок больше не имеет значения, так как мы можем изменить направление двигателя с помощью программного обеспечения! Вот основная процедура, которой я предпочитаю следовать:

    1: Отрежьте и зачистите провода двигателя до нужной длины

    Совет. Видите скручивание проводов двигателя? Мне нравится оставлять небольшой провис, так как при столкновении некоторые детали могут потянуться и повредиться. Сохранение дополнительной длины проводов дает мне больше возможностей, если я решу сделать их короче. Помните, что перерезать провода гораздо проще, чем удлинять их.

    2: Залудите контактные площадки ESC и концы мотора, это значительно упростит и ускорит их пайку.

    3: Припаяйте каждое соединение по одному. Вы должны поднести проволоку к подушке, быстро нагреть обе и держать их неподвижно, пока они остывают.

    4: Проверьте соединения. Самое главное, убедитесь, что соединения не перекрываются и не соприкасаются, так как это может привести к короткому замыканию. Надеюсь, у вас будут качественные блестящие стыки, а если нет, то не бойтесь их переделывать. Помните, что достаточно, чтобы один из этих шарниров вышел из строя, чтобы ваш дрон упал с неба!

    Компания Armattan выпустила отличное видео, чтобы помочь с пайкой регуляторов скорости, за которым я советую вам следить. Они также производят отличные продукты, которые вы можете посмотреть на их сайте. Для подробного ознакомления с нашими советами по пайке и руководством по уловкам.

    Эти же принципы будут использоваться для всех соединений пайки на вашем дроне!

    Шаг 6: Подключение ESC к PDB

    Мы наполовину закончили с ESC! Следующим шагом будет подключение их к вашей PDB! Здесь используется точно такой же принцип, как и раньше, однако вы подключаете положительные (красные) провода и отрицательные (черные) провода к соответствующим контактным площадкам. Опять же, как и в случае с проводами двигателя, я предпочитаю оставлять небольшой провис, чтобы не повредить вещи в случае аварии.

    Внимание! В отличие от проводов двигателя, их неправильное подключение приведет к тому, что ваш квадроцикл загорится! Перепроверьте все и не включайте, если не уверены в своей работе!

    Еще один отличный справочник по пайке для начинающих от Rotor Riot с участием единственного и неповторимого Чеда Новака. В этом видео он подробно рассказывает об основах пайки ваших ESC к PDB, а также о некоторых вещах, на которые следует обратить внимание! Паяльные жала

    Шаг 7: Первый тест!!!

    Теперь, когда наша система питания настроена, мы готовы выполнить наш первый тест. Я рекомендую как можно больше проверять и тестировать вещи по двум причинам:

    1. Вы можете предотвратить возгорание всей вашей установки! Если есть проблема, например, с проводкой вашего PDB, по крайней мере, это не поджарит ваш полетный контроллер и всю систему FPV!
    2. Эту информацию можно использовать позже для поиска неисправностей других компонентов. Устраняя возможные причины, мы можем гораздо быстрее решить будущие проблемы.

    Первый тест, который я всегда рекомендую вам сделать перед включением питания, это проверить наличие коротких замыканий с помощью мультиметра. Мы можем установить наш мультиметр в режим непрерывности, который будет издавать звук, если провода соприкасаются. Если мы проверим непрерывность на положительном и отрицательном контактах разъема вашей батареи, мы не увидим никакой непрерывности. Если мы получим звуковой сигнал, значит, произошло короткое замыкание, означающее, что что-то не так, и подключение батареи приведет к повреждению вас или дрона!

    FPV Знай все Джошуа Бардвелл создал для вас отличное видео, демонстрирующее, как выполнять эту проверку. На его канале есть более 1000 видео с бесценной информацией, которую я предлагаю вам посмотреть, чтобы лучше понять все, что связано с FPV. Я буду ссылаться на еще несколько его видео позже.

    Если вы прошли тест на непрерывность, теперь вы можете попробовать подключить аккумулятор. Надеюсь, вы услышите звуковой сигнал от каждого ESC и, возможно, увидите небольшое подергивание моторов. Если есть какие-либо признаки дыма или огня, немедленно отключите питание и осмотрите все проблемные области.

    Шаг 8: Монтаж FPV-системы

    После того, как система питания готова, нужно настроить FPV-систему, то есть камеру и VTX.

    Внимание! Включение видеопередатчика без антенны поджарит его. Идите вперед и подключите антенну сейчас, чтобы предотвратить это позже! Я всегда оставляю старые дипольные антенны на запасных видеопередатчиках, чтобы не забыть.

    Прежде чем мы начнем включать эти компоненты, рекомендуется сначала их смонтировать. Обычно камеры и видеопередатчики поставляются с разъемами для проводов, поэтому мы можем просто подключить их после сортировки или пайки. Надеюсь, в вашей раме будет специальное место для установки камеры, если нет, вы можете использовать небольшой кронштейн, который поставляется с большинством камер.

    Совет. К большинству камер прилагается запасной футляр. Взгляните на свою раму и попытайтесь решить, какой футляр подойдет для нее лучше всего.

    При установке камеры необходимо учитывать ее угол. По сути, чем круче угол, тем быстрее ваш дрон будет двигаться вперед, когда вы пытаетесь смотреть прямо вперед. Для начинающих я бы рекомендовал начальный угол камеры около 15 градусов. По мере продвижения вы можете увеличить его и найти свою золотую середину.

    Обычно для установки видеопередатчика требуется немного больше воображения. У большинства рам нет очевидного места для их установки, поэтому все зависит от того, где у вас есть место и с чем вам приходится работать. Я бы рекомендовал использовать кабельные стяжки или двусторонний скотч, чтобы закрепить его на верхней или нижней пластине рамы. Посмотрите это видео о том, как профессиональный пилот мистер Стил собирает свою верхнюю пластину для вдохновения. Я поделился им, начиная с момента времени VTX, но взгляните с самого начала, если хотите увидеть всю его сборку.

    Шаг 9: Подключение FPV-системы

    Лучший способ питания камеры и видеопередатчика — отключить PDB, поскольку это позволяет аккуратно подключиться к полетному контроллеру. Сейчас самое время проверить характеристики ваших компонентов, особенно компонентов. входы напряжения. Например, 12 В или 5-19 В

    Примечание. Некоторые видеопередатчики на самом деле имеют выходы питания для питания камер, в этом случае вы можете использовать их для более четкой схемы!

    Как камера, так и VTX должны иметь два провода для питания: положительный и отрицательный. Ваш PDB должен иметь несколько контактных площадок низкого напряжения, таких как 5 В или 12 В, которые вы, надеюсь, выбрали, чтобы они соответствовали другим вашим компонентам! Вы должны подключить положительный (красный) и отрицательный (черный) провода к соответствующим площадкам. Два провода могут иметь одну и ту же контактную площадку, поэтому они будут работать параллельно.

    Примечание. Если вы используете какое-либо OSD либо автономно, на контроллере полета/PDB наземные соединения будут иметь определенные точки для наземных соединений. Вы должны всегда использовать их, чтобы предотвратить шум, влияющий на видеосигнал.

    Последнее, что нужно сделать, это подключить видеосигнал. Этот провод (обычно желтый) должен выходить из видеовыхода камеры и напрямую входить в видеовход видеопередатчика. Для сигнальных проводов вам не нужно беспокоиться о напряжении, и вы можете соединить два провода вместе.

    Шаг 10: Проверьте систему FPV

    Совет. Как и в случае с системой питания, перед включением питания проверьте с помощью мультиметра все соединения и отсутствие коротких замыканий!

    Теперь мы можем приступить к тестированию системы FPV! Еще раз убедитесь, что ваша видеоантенна подключена! Я больше не могу это повторять, вас предупредили! Подключите аккумулятор, и на видеопередатчике должны загореться какие-то светодиоды. Теперь вы можете использовать свои очки и настроить их на один и тот же канал с помощью соответствующих элементов управления. Каналы описываются буквой, а затем числом, например R4. Буква описывает, на какой группе вы находитесь, а цифра описывает сам канал. На данный момент все, что важно, это то, что у нас есть совпадающие каналы и чтобы ваше изображение было четким и четким. Если это не так, вам, возможно, придется вернуться и проверить проводку.

    Надеюсь, все работает, и вы можете использовать это как возможность сфокусировать камеру, повернув объектив и используя гайку, чтобы зафиксировать его в нужном положении. Расположите дрон на расстоянии 2-3 м от диаграммы фокусировки, как показано ниже, поворачивая объектив, ищите точку, в которой можно разглядеть линии, ближайшие к центру.

    Шаг 11: Установка и питание приемника

    Теперь нам нужно установить и включить наш приемник. Обычно они работают от 5 В (кроме Spektrum) и подключаются к положительной и заземляющей клеммам 5 В на вашей PDB. Затем у нас будет сигнальный провод, который мы позже отправим на контроллер полета, если ваш приемник поддерживает телеметрию, у вас может быть другой провод для этого.

    Вы заметите, что у вашего приемника один или два антенных провода выходят с одного конца. Их размещение имеет решающее значение для обеспечения хорошего сигнала, а ваш коптер не потеряет сигнал и не упадет с неба (отказоустойчивость). Идеальное размещение двух антенн — под углом 90 градусов друг к другу в форме буквы V, вы должны стремиться держать их концы как можно дальше от углерода, чтобы предотвратить их блокировку.

    Я предпочитаю монтировать свою либо торчащей из рук, либо прямо сзади. Идеальным способом их установки является прокладка кабельной стяжки в нужном положении и помещение антенны в термоусадку, чтобы защитить ее.

    Предварительная термоусадка

    Последний шаг — привязать приемник. Это можно сделать в любое время, однако некоторые приемники имеют специальную кнопку привязки, доступ к которой впоследствии может быть затруднен. Различные передатчики имеют разные методы привязки, однако все они обычно включают в себя включение питания с удерживанием кнопки и сам передатчик в режиме привязки. Обратитесь к руководству вашего передатчика для получения подробной информации!

    Внимание! — Одним из наиболее важных шагов является настройка отказоустойчивости. Это не позволит дрону улететь, если он отключится от пульта дистанционного управления, и может предотвратить причинение вреда вам или другим людям. Они будут различаться для различных комбинаций передатчика/приемника.

    Некоторые передатчики требуют больше настроек, чем другие! В этом видео показано, как Джошуа Бардуэлл настраивает все в своем специальном выпуске Taranis. Как настроить FrSky Taranis и конфигурацию Betaflight/Cleanflight

    Шаг 12: Подключение контроллера полета

    Последний компонент, который нужно установить, это контроллер полета! Это мозг вашего дрона, и мы будем подключать сюда почти все наши сигнальные провода. Самая сложная часть подключения полетного контроллера — это знать, что куда идет, поскольку все полетные контроллеры имеют немного различную компоновку. Самое первое, что я предлагаю вам сделать, это найдите схему выводов вашей платы , она должна выглядеть примерно так:

    Некоторые производители, такие как Matek, даже начали предоставлять пользователям полные электрические схемы , такие как приведенная ниже. Здесь показано, какие именно контактные площадки вы хотите припаять, что значительно облегчит вам задачу . Обратите внимание, что все красные и черные провода питания мы уже припаяли! Следующая диаграмма предназначена для плат, которые я использую, однако она немного уникальна, так как есть ленточный кабель, соединяющий PDB с полетным контроллером.

    Как правило, вам нужно будет подключить следующие провода к соответствующим контактным площадкам:

    Питание — Как и для всех других компонентов, которые нам нужны для их питания, почти все полетные контроллеры требуют 5 В, однако некоторые из них имеют собственный регулятор и отключаются. напряжение батареи. Вам нужно будет проверить, какой ввод требуется для этого вашему полетному контроллеру.

    Vbat — Если на вашем полетном контроллере разряжено 5 В, ему все равно потребуется считывать напряжение основной батареи, если вы хотите использовать такие функции, как экранное меню или звуковой сигнал. У вас часто будет положительный и отрицательный провод для подключения к Vbat и заземляющим контактам.

    Двигатели — Каждый из четырех двигателей будет иметь один сигнальный провод (обычно белый) и один круглый провод (черный). Для заказа см. схему расположения двигателя!

    Приемник — у вас будет один сигнал в проводе для подключения либо к порту UART RX, либо к выделенному порту SBUS и т. д. У вас также может быть провод телеметрии, который будет подключаться к другому UART TX!

    OSD — Если у вас есть OSD, у вас будут разъемы для видеовхода, видеовыхода, а затем заземления для обоих сигналов. Важно, чтобы вы использовали эти площадки как для камеры, так и для видеопередатчика, если хотите получить чистое видео.

    Некоторые дополнительные функции, которые вы также можете включить, могут быть такими:

    Зуммер . Он помогает найти потерянный дрон во время аварии или предупредить вас, если батарея разрядится. Полетные контроллеры обычно имеют + и — зуммер для использования здесь.

    Светодиоды . Вы можете использовать на своем квадрокоптере все виды светодиодов с любым рисунком, которые отлично выделяют дрон во время гонок. Светодиодные ленты обычно питаются от любых контактных площадок + и — 5 В с сигнальным проводом, подключаемым к полетному контроллеру. Как и в случае с большинством других компонентов, я бы порекомендовал отключить светодиоды от PDB, если это возможно.

    Прежде чем что-то делать, подумайте о своей сборке и спланируйте, что и где вы хотите подключить. Затем вы можете начать резать провода по длине и прокладывать их под полетным контроллером. Как только вы будете удовлетворены, вы можете установить полетный контроллер на свой стек, используя нейлоновые стойки, когда вы это сделаете, убедитесь, что у вас есть порт USB с одной стороны для легкого доступа позже.

    Совет. Вы можете использовать резиновые опоры или уплотнительные кольца для «мягкого крепления» полетного контроллера! Это гасит некоторые вибрации, считываемые гироскопом, обеспечивая более плавную характеристику полета.

    Возможно, вы заметили, что на дроне есть какая-то стрелка или шеврон, который используется для обозначения передней части дрона. К счастью, с помощью программного обеспечения можно установить направление дрона, поэтому я бы рекомендовал установить доску под углом, который лучше всего подходит для вашей установки.

    Вот изображение, показывающее полностью установленный полетный контроллер. Обратите внимание, что USB находится сбоку, а все необходимые провода по возможности проложены под платой. Причина этого в том, чтобы защитить провода от натяжения ремня батареи, который сидит близко к моей раме. Провода моего двигателя скрыты на этом виде, но на самом деле они подключаются к PDB через ленточный кабель.

    Полетный контроллер полностью установлен

    К настоящему времени вы должны быть хорошо знакомы с Джошуа Бардуэллом и, конечно же, у него есть целая серия информативных видеороликов о подключении полетных контроллеров, которые вам действительно стоит посмотреть! Ваш макет, скорее всего, будет отличаться от моего, поэтому лучше всего научиться понимать распиновку и подключать любой полетный контроллер в соответствии с вашими требованиями. Проводка полетного контроллера для начинающих

    Шаг 13. Завершение сборки

    Если вы дошли до этого места, ПОЗДРАВЛЯЕМ! Вы проделали всю тяжелую работу и вам 99% там с твоей сборкой! Последними штрихами станут такие мелочи, как , такие как завершение рамы, термоусадка или приклеивание скотчем любых дополнительных компонентов и установка держателя камеры . В некоторых сборках вы можете сохранить этот шаг до завершения настройки программного обеспечения на случай, если доступ к некоторым компонентам затруднен.

    Совет. Как и в случае со всеми другими компонентами, вы должны воспользоваться этой возможностью, чтобы использовать мультиметр и проверить наличие короткого замыкания перед включением контроллера полета.

    Внимание! Мы еще не готовы поставить реквизит, мы хотим проверить, что все работает, вдруг что-то пойдет не так. Пропсы устанавливаются в последнюю очередь, если вы на 100% уверены во всем остальном.

    Шаг 14: Конфигурация программного обеспечения

    Конфигурация программного обеспечения сама по себе является огромной статьей, в которой нужно разобраться с огромным количеством компонентов в зависимости от ваших компонентов и предпочтений, которые будут разными почти для каждой сборки. Все, что я могу порекомендовать, это основной контрольный список вещей, которые нужно установить, пока мы не закончим полную статью . Убедитесь, что на вашем компьютере установлен программный конфигуратор, такой как Betaflight , и подключитесь к дрону через USB-кабель (возможно, вам потребуется установить соответствующие драйверы для вашего полетного контроллера)

    1. Прошить прошивку как компьютер работает под управлением Windows, OSX или Linux, контроллер полета работает с разными версиями программного обеспечения. Всегда лучше при настройке нового полетного контроллера обновить его до последней версии выбранной вами прошивки. Часто это делается с главного экрана конфигуратора.
    2. Настройте свои периферийные устройства — Когда вы подключили наш контроллер полета, вы можете подключить что-то к одному из соединений UART, ваш приемник будет подключен к одному из них, который был помечен как SBUS. Нам нужно настроить эти порты, чтобы сообщить полетному контроллеру, с чем он взаимодействует.
    3. Конфигурация дрона — Мы хотим сообщить дрону, под каким углом установлен полетный контроллер, какой приемник мы используем, как общаться с ESC и устанавливать различные ограничения, такие как минимальный дроссель. Здесь многое нужно установить, что будет лучше объяснено в будущем видео.
    4. Настройте режимы полета — Эти режимы должны быть назначены переключателям на вашем передатчике. Для новичков я бы рекомендовал установить переключатель Arm, а затем отдельный переключатель для автоматического уровня и режима acro. Дополнительные переключатели могут использоваться для таких функций, как зуммер.
    5. Установка скорости — Скорость определяет, насколько чувствительны ваши стики передатчика. Для новичков я бы рекомендовал оставить их по умолчанию и настраивать по мере роста вашей уверенности.

    Конечно, я не мог не поделиться с вами еще одним видео Джошуа Бардуэлла! Здесь он запускает полную настройку Betaflight, показывая вам каждый шаг, который вы можете предпринять.

    Шаг 15: Заключительный тест

    Совет. Как и в случае с системой электропитания, перед включением питания проверьте с помощью мультиметра все соединения и отсутствие коротких замыканий!

    С настроенным программным обеспечением мы готовы к последнему тесту! Часы вашего времени привели к этому моменту, и легко взволноваться.

    Внимание! Это тесты, на которых мы собираемся запускать моторы, и может случиться все что угодно. Убедитесь, что у вас нет пропеллеров на дроне ни при каких обстоятельствах!

    В вашем конфигураторе необходимо протестировать следующие вещи:

    Тест 1 — Ориентация полетного контроллера.
    Нам нужно убедиться, что программа знает, где находится передняя часть дрона, мы должны настроить это раньше, но нужно проверить правильность. В вашем конфигураторе вы должны увидеть 3D-модель дрона, когда вы наклоняете дрон, модель должна обновляться в режиме реального времени. Убедитесь, что он вращается в правильном направлении для крена, тангажа и рыскания.

    Тест 2 — Каналы приемника
    Нам нужно убедиться, что наш полетный контроллер правильно общается с нашим приемником, для этого вам нужно будет подключить батарею. Когда дрон включен, вы должны иметь возможность просматривать любые входные данные стика на вкладке приемника, одновременно проверяя, соответствуют ли ваши переключатели вашим предполагаемым режимам полета. Если это не работает должным образом, это может быть связано с настройками на вашем пульте дистанционного управления.

    Тест 3. Вращение двигателя
    Здесь ваш дрон начнет оживать! С аккумулятором в голове перейдите на вкладку «Двигатели» и щелкните поле, чтобы подтвердить, что вы сняли все свои пропеллеры! У каждого двигателя должен быть ползунок, который теперь можно использовать для питания каждого двигателя.

    Вы должны перемещать его понемногу вверх, чтобы убедиться, что для каждого канала вращается правильный мотор и что моторы вращаются в правильном направлении. Если они ведут себя неправильно, вам нужно будет их изменить. Обратитесь к компоновке двигателя вашего программного обеспечения для правильного порядка.

    Тест 4 — постановка на охрану
    Мы готовы проверить, что у дрона есть оружие и что вы можете управлять двигателями с помощью пульта дистанционного управления! Подсоедините аккумулятор, включите передатчик и попробуйте щелкнуть переключателем на руке. Теперь вы можете попробовать пошевелить стиками, и, надеюсь, моторы заработают! Убедитесь, что ваш переключатель снятия с охраны работает, так как вам может понадобиться использовать его в случае чрезвычайной ситуации. Если вы не можете включить дрон, вот некоторые из возможных причин.

    Тест 5 — Failsafe
    Теперь мы хотим проверить, отключится ли дрон, если мы потеряем радиосигнал. Если вы не настроили это правильно, вы рискуете либо улететь, либо дрон причинит некоторый ущерб, если пульт дистанционного управления не включен. Чтобы проверить отказоустойчивость, вооружите дрон и увеличьте дроссель. Когда двигатели вращаются, выключите пульт и посмотрите, что произойдет, мы надеемся, что дрон отключится в течение секунды.


    Тест 6 — Все остальное! 901:30 Теперь, когда все важные вещи работают, вы можете протестировать что-нибудь еще, например экранное меню, звуковой сигнал или телеметрию, чтобы убедиться, что все работает на 100 % перед первым полетом.

    Тест 7 — Испытание парения

    Если вы прошли все эти тесты, значит, вы это сделали! Вы готовы к своему первому пробному зависанию! Теперь вы можете прикрепить свои пропеллеры и отправиться на открытую площадку, где нет других людей, чтобы проверить, летает ли он! Следует отметить, что пропеллеры бывают по часовой стрелке и против часовой стрелки.

    Прикрепляя их, убедитесь, что вы поставили их правильно! Эта диаграмма из хоббирса хорошо показывает это, убедитесь, что ваш реквизит хорошо и плотно надет.

    Поместите дрон подальше от себя, взведите его и плавно увеличьте газ и попытайтесь зависнуть в нескольких футах от земли. Будьте готовы разоружить или опустить дроссельную заслонку, если она перевернется. Если что-то пойдет не так, посмотрите это видео: Переворот квадрокоптера при взлете: решено

    ПОЗДРАВЛЯЕМ! — Вы сделали это!

    Если вы дошли до этого места и закончили это подробное руководство по созданию дрона, то вы это сделали! Создание вашего первого дрона — это большой подвиг, вам нужно было пройти через кучу информации и, вероятно, столкнуться с кучей проблем на этом пути. В результате получился дрон, отвечающий вашим требованиям, которым вы можете гордиться. Еще лучше, если что-то пойдет не так или сломается, вы точно будете знать, как это исправить! Будьте осторожны, управляя им, и ухаживайте за ним, нет ничего хуже, чем видеть, как ваша гордость и радость разбиваются на сотни крошечных кусочков!

    Спасибо, что остаетесь со мной, вы уже достаточно прочитали и должны быть взволнованы. Заряди батарейки и вперед! Имейте в виду, однако, создание и управление дронами — захватывающее хобби , вы всегда захотите еще одного! Надеюсь увидеть вас в ближайшее время. Наслаждаться!

    Related Posts

    Корнхол: Как сделать доски на заказ за 10 шагов (ВИДЕО)

    Детали проекта

    Навыки

    1 из 5 Легкий Вырежьте отверстия, обрамите доски и прикрепите ножки. Тогда проявите творческий подход к графике.

    Стоимость

    $72

    Расчетное время

    6 часов

    Корнхол везде! Игра в бросание погремушек на заднем дворе, которая загорелась на Среднем Западе, теперь может похвастаться собственной ассоциацией, статьей в Википедии и множеством онлайн-поставщиков. Легко понять, почему он стал таким фаворитом для барбекю: вы можете держать напиток в одной руке и поднимать мешок с фасолью в другой. Но зачем платить сотни долларов за игровые доски, украшенные вашей жалкой альма-матер, когда вы можете с гордостью заняться своими руками, изготавливая высококачественные игровые доски из березовой фанеры и 2х4?

    Список вырезов

    • Фанера из березового шпона толщиной ½ дюйма: две по 24 на 48 дюймов • Стороны 2×4: четыре по 48 дюймов

    • 2×4 торца: четыре по 21 дюйм

    • Ножки 2×4: четыре по 12 дюймов

    См. официальные правила игры в кукурузную нору.

    Как сделать набор для игры в кукурузную нору за 10 шагов

    Эксперты этого Старого дома , также известные как Team Saturday, научат вас, как собрать набор для кукурузной норы в видеоуроке выше. Что касается вашей плохой цели? Нет ничего, что не смогли бы преодолеть несколько хорошо подобранных товарищей по команде.

    Шаг 1.

    Общие сведения о сборке игровых полей Cornhole Фото Дугласа Адамса

    Наши доски соответствуют требованиям Американской организации Cornhole, но ручки для переноски и, конечно же, цена делают версию TOH явным победителем. Рамы 2×4 не могут быть проще в сборке, а листы фанеры размером 24 на 48 дюймов, необходимые для каждого настила, доступны в большинстве домашних центров — обязательно возьмите мебельный шпон, чтобы обеспечить приятную скользкую поверхность. для сумок. (Вы можете найти бинбэги на clevelandbags.com.) Единственная проблема может заключаться в том, чтобы скруглить углы на ножках, чтобы они не цеплялись за раму, когда вы складываете их. Но не позволяйте быстрой игре головоломки встать между вами и захватывающей игрой в кукурузную нору на следующем барбекю.

    Шаг 2. Наметьте и вырежьте отверстия

    Фото Wendell Webber

    На куске мебельной фанеры размером 24 на 48 дюймов и толщиной ½ дюйма отметьте точку на расстоянии 8⅞ дюймов от верха и по центру на расстоянии 12 дюймов с каждой стороны. Поместите туда точку компаса и нарисуйте круг радиусом 3 дюйма. Просверлите отверстие в любом месте внутри круга для лезвия лобзика, а затем используйте лобзик, чтобы вырезать круг. Сложите два листа фанеры вместе и используйте вырез, чтобы обвести круг для второго листа. Просверлите отверстие, а затем вырежьте круг в этой части.

    Шаг 3: Вырежьте рамы 2×4 и ножки

    Фото Wendell Webber

    Распилите боковые и торцевые части рамы 2×4 и ножки по длине в соответствии со списком распилов. Чтобы очертить закругленные углы каждой ноги, нарисуйте линию, параллельную верхнему краю и на 1¾ дюйма ниже; измерьте и отметьте центр этой линии. Используйте эту отметку в качестве точки поворота компаса, установите радиус 1¾ дюйма и нарисуйте полукруг, который пересекается с верхним краем. Теперь вырежьте по этой линии электролобзиком. Просверлите отверстие в оси компаса сверлом диаметром ¼ дюйма. Повторите для всех ног.

    Шаг 4. Разместите рамы

    Фото Wendell Webber

    Для каждого настила: установите части рамы на место так, чтобы короткие концы находились внутри длинных сторон, а затем положите фанерную настил сверху, используя квадратные углы настила, чтобы отрегулировать части рамы, пока они не станут прямыми. Поднимите палубу и нанесите столярный клей на верхний край каждой части рамы и установите фанерную палубу на место. Отрегулируйте части рамы, пока каждая из них не окажется на одном уровне с внешним краем деки.

    Шаг 5. Сборка рам и дек

    Фото Wendell Webber

    В каждом углу прикрутите боковые стороны к торцевым частям с помощью 2 равномерно расположенных 3-дюймовых шурупов. Прикрепите каждую деку к ее раме с помощью 1¼-дюймовых отделочных винтов. Закройте все крепежные отверстия шпатлевкой по дереву, затем отшлифуйте и нанесите слой грунтовки на узлы и ножки.

    Шаг 6. Обклейте дизайн лентой

    Фото Wendell Webber

    Нарисуйте талисман вашей любимой спортивной команды, семейный герб или любой другой рисунок на каждой колоде. Заклейте область вокруг рисунка малярным скотчем. Для изогнутых линий используйте X-Acto или универсальный нож, чтобы обрезать ленту. Проведите пластиковым шпателем по ленте, чтобы запечатать края и предотвратить растекание краски под ними.

    Шаг 7. Нарисуйте рисунок

    Фото Вендела Уэббера

    Используя сатиновую аэрозольную краску, покрасьте рисунок на каждой колоде разными цветами, чтобы обозначить противоборствующие команды. Используйте длинные ровные мазки, чтобы краска не скатывалась.

    Шаг 8. Снимите ленту

    Фото Wendell Webber

    Пока краска еще липкая, медленно отклейте ленту под острым углом от рисунка. Дайте дизайну полностью высохнуть, затем покройте деку защитным слоем полиакрилата, чтобы запечатать дизайн и предотвратить его откалывание. Полиакрил также создаст гладкую поверхность, что усложнит постановку мешков с фасолью на палубу без соскальзывания.

    Шаг 9. Прикрепите ручки

    Фото Wendell Webber

    С одной стороны каждой рамы прикрепите служебную тягу с помощью прилагаемых винтов. Когда ножки сложены, ручка позволит вам повеселиться в дороге.

    Шаг 10: Прикрутите ножки к раме

    Фото Wendell Webber

    Положите каждую сборку настилом вниз. На конце доски со стороны погремушки просверлите отверстие диаметром ⅜ дюйма через центр каждой боковой детали на 3½ дюйма ниже внешнего угла. Протолкните болт через каждое отверстие и установите ножку на болт внутри рамы. Закрепите болт шайбой и гайкой. Затяните гайку до упора, но не настолько, чтобы ее нельзя было сложить для хранения.


    Инструменты

    Инструменты и материалы

    • Электролобзик

    • Дрель/винтоверт

    • Компас

    • Универсальный нож

    • Пластиковый шпатель

    • г.

      Сверло — 1⁄4 дюйма

    • Сверло — 3/8 дюйма

    Как построить крошечный дом: полный контрольный список по зданию крошечного дома


    Навигация

    Tiny House TrailerFoundationwall Framingwindows & Doorsroof Framingroofing Materials

    9000. пошаговое руководство по строительству крошечного дома. Как человек, который прошел через процесс строительства крошечного дома и много раз проводил его с другими, я рад поделиться этим опытом с вами. Я хотел включить базовый план, чтобы показать вам шаги, которые я предпринял, чтобы построить свой крошечный дом. Поначалу это может быть пугающим процессом, но этот список должен помочь развеять некоторые ваши волнения и замешательство.

    Если вы ищете планы строительства крошечных домов и другую информацию, пожалуйста, посетите мой подробный обзор планов строительства крошечных домов перед покупкой. Если вы подумываете о строительстве, но не знаете, с чего начать, приведенный ниже контрольный список строительства крошечного дома даст вам полное представление о том, что влечет за собой планирование, строительство и установка. Всегда приятно получить обзор перед тем, как приступить к проекту, особенно такому глубокому и важному.

    Построить крошечный дом вполне реально! Вам просто нужно планировать, быть готовым к тщательному пониманию процесса и готовиться учиться на чужих ошибках. Скорее всего, вы столкнетесь с несколькими препятствиями на своем пути, особенно если вы новичок в строительстве дома, но это увлекательный процесс обучения с отличными конечными результатами!

    Подробное руководство можно найти в статье «Как построить крошечный дом».

    КОНТРОЛЬНЫЙ СПИСОК ДЛЯ СТРОИТЕЛЬСТВА КРОШЕЧНОГО ДОМИКА

    Этот контрольный список для строительства крошечного дома разбит на этапы по проектам и этапам. Хотя некоторые этапы и этапы строительства могут пересекаться, я постарался привести их в оптимальном порядке. Там, где это уместно, я включил ссылки на сообщения, которые раскрываются на каждом этапе.

    Этап 1. Прежде чем строить свой крошечный дом

    Фаза планирования и мозгового штурма жизненно важна для процесса строительства. Конечно, логистика, сантехника, солнечная энергия и другие этапы строительства крошечного дома также являются ключевыми, но, в конце концов, все сводится к тому, чтобы потратить время на планирование. Настройте себя на успех, создав надежный план строительства, основанный на исследованиях, еще до того, как вы возьмете в руки молоток.

    Планирование вашего крошечного дома
    • Определите свои истинные потребности и способность жить в крошечном доме: что вам нужно для жизни в маленьком доме
    • Исследуйте возможные участки под застройку и землю: как подготовить землю для крошечного дома
    • Поговорите с другими жителями крошечных домов — строителями и владельцами: как я брал интервью у строителей крошечных домов
    • Создайте примерный план этажа крошечного дома: 10 советов по дизайну крошечного дома
    • Определите основные функции, которые вам понадобятся в вашем маленьком домике
    • Составление или покупка планов строительства: обзор планов крошечного дома
    • Создайте и определите свой бюджет
    • Устраните 5 основных препятствий на пути к строительству крошечного дома: барьеры, решения, часть I, решения, часть II
    • Начните обучение, изучите основы и оттачивайте свои строительные навыки с помощью этого руководства по началу работы
    Получение компонентов крошечного дома

    Вам понадобятся следующие предметы. Возможно, у вас уже есть эти предметы под рукой или вы можете торговать ими с друзьями и семьей.

    • Трейлер – Мой трейлер
    • Windows: заказ Windows
    • Пиломатериалы
    • Инструменты — основные инструменты, которые я использовал
    • Бытовая техника – Моя крошечная домашняя кухня
    • Знающие друзья
    • Профессионалы: Поднять крышу: установка моей крыши
    Access & Logistics

    Самое время подумать о том, как построить крошечный дом от начала до конца. Продумайте весь процесс, начиная с того, как доставить ваш трейлер на строительную площадку и как вы его вытащите, если вам когда-нибудь понадобится его переместить. Проиграйте в уме каждый шаг процесса сборки и посмотрите, где возникают проблемы или проблемы.

    • Обратите внимание на более крупные предметы. Когда вы принесете свой матрас, бытовую технику, душевую кабину, туалет, мебель и так далее, если они не пролезут в вашу парадную дверь?
    • Старайтесь заказывать строительные материалы вовремя, чтобы они были доставлены именно тогда, когда они вам нужны, и убедитесь, что у вас есть необходимые материалы и инструменты для выполнения работы.

    Этап 2: Как построить крошечный дом – Строительство

    После завершения этапа планирования и логистики вы будете готовы приступить к строительству. Если вы тщательно прошли все этапы планирования, вы должны быть уверены, что приобрели все необходимое для строительства своего крошечного дома (хотя, что бы вы ни делали, вы будете совершать поездки в хозяйственный магазин для этого или что). Устраните пробелы на этапе планирования, прежде чем приступить к строительству своего крошечного дома.

    Когда я строил свой крошечный дом, я использовал будние вечера, чтобы спланировать и выяснить, что я собирался делать каждые выходные, когда строил. В четверг вечером я написал список покупок и взял с собой в хозяйственный магазин. В пятницу вечером я покупал материалы и готовил их для сборки на следующий день. Таким образом, когда наступали выходные, я мог сразу же приступить к работе, не чувствуя спешки, чтобы выяснить планы или совершить много походов в магазин.

    Прицеп для крошечного дома
    • Выбор места: подготовка земли для крошечного дома
    • Прокачка: установка крошечного домика на подставках
    • Удалить настил — я решил получить прицеп с более высокой грузоподъемностью, поэтому оставил их на
    • .
    • Отрезанные детали: Трейлер My Tiny House
    • Приварка анкеров: крепление крошечного дома к трейлеру
    Фундамент крошечного дома
    • Сборка фундаментной рамы: Обрамление пола
    • Анкерный фундамент для прицепа: крепление крошечного домика
    • Прикрепите металлический накладной элемент: Добавление настила
    • Добавление изоляции: обновление «Крошечный дом»
    • Добавить пароизоляцию: Защита от воды
    • Установка чернового пола: Каркас пола
    Каркас стены крошечного дома
    • Каркасные стены: Каркас моего крошечного дома
    • Убедитесь в прямоугольности, используя хороший уровень. Вот уровень, который я использую
    • Пробная установка окон
    • Обшивка стен вашего крошечного дома: Обшивка крошечного дома
    • Подумайте о крупных предметах, которые могут не пройти через дверь (например, душевая кабина, матрас, холодильник)
    • Поднимите стены, квадрат и скобу: каркас моего крошечного дома
    • Прикрепление каркаса к прицепу с помощью анкеров: крепление крошечного дома к прицепу
    Обшивка крошечного дома
    • Измерение и план планировки: вот моя любимая рулетка
    • Вырезать все части
    • Между листами фанеры оставить компенсационный зазор 1/8″
    • Пробная подгонка листов
    • Нанесите клей на все стойки: Обшивка крошечного дома
    • Прикрепите листы несколькими гвоздями ( примечание: для обработанной древесины используйте шурупы и гвозди )
    • Винт через каждые 3″ по краям панелей: мой любимый ударный инструмент здесь
    • Ввинтите каждые 6″ в закрытые шпильки
    • Прикрепите фанеру к фундаменту после поднятия стен
    Черновые оконные и дверные проемы
    • Дважды проверьте размеры окон (примечание: сделайте небольшой припуск)
    • Вырежьте оконные отверстия с помощью фрезы Sawzall или погружного фрезера
    • Нанесите домашнюю пленку (WRB), Tyvek или Typar
    • Разрежьте упаковочную пленку, используя перевернутую букву «Y» — Мой любимый нож для коробок
    • Пробная установка окон
    • Подоконники под углом 5 градусов
    • Установить окна и прокладку
    • Прихватка с несколькими шурупами
    • Проверка функциональности окна
    • Закрепите окна в соответствии с рекомендациями производителя
    • Вспышка окон, начиная снизу и вверх
    • Оставьте нижний край незапечатанным для стока воды
    Каркас крыши крошечного дома

    Примечание. При строительстве крошечного дома Fencl сначала установите стяжки и настил чердака

    • Соберите фермы в соответствии с планом
    • Убедитесь, что вы привязываете к каркасу стены с помощью Hurricane Ties
    • Убедитесь, что высота не превышает 13,5 футов
    • Сборка заголовков для чернового проема светового люка
    Обшивка крыши
    • План и размеры
    • Обрезные доски
    • Приклейте края фермы
    • Используйте H-образные зажимы между листами: получите их здесь
    • Закрепите гвоздями с круглым стержнем и винтами
    Установка мансардных окон
    • Сборка рамы при использовании на бордюре (нет необходимости в раме при установке на палубе)
    • Световой люк с тестовой посадкой
    • Установить световой люк в соответствии с указаниями
    • Вспышка в соответствии с указаниями
    Дверь(и)
    • Рама в дверной раме
    • Постройте дверь или купите
    • Пробная установка двери на раму
    • Установите прокладку и закрепите дверь на раме
    • Рассмотрите возможность временной фанерной двери во время строительства
    • Установка дверной фурнитуры
    Сайдинг
    • Проклеить швы обшивки дома
    • Установите полоски обшивки
    • Покрасьте ОБЕ стороны сайдинга перед установкой
    • Повесить сайдинг
    Наружная отделка
    • Установка лицевых панелей
    • Установить капельницу
    Кровля
    • Защита от льда и воды
    • Установите отражающий барьер (необходим зазор 0,5 дюйма)
    • Установить полоски обшивки
    • Установите крышу в соответствии с рекомендациями производителя
    Грубая сантехника

    Примечание. Возможно, в этой области стоит подумать о найме профессионала.

    • Планирование стоков, входов, отверстий в полу и т. д.
    • Проверка поперечных балок прицепа под прицепом
    • Учет вентиляционных отверстий при необходимости
    • Учетная запись для ловушек «P»
    • Учитывайте правильный уклон, чтобы вода хорошо стекала
    Черновая электрика

    Примечание. Настоятельно рекомендуется нанять специалиста.

    • Спланируйте расположение розеток, светильников, вентиляторов, розеток и т. д.
    • Спланируйте места для датчиков дыма и угарного газа
    • Учитывайте энергопотребление
    Газопроводы грубой очистки

    Примечание. Настоятельно рекомендуется нанять профессионала.

    • Необходимо спланировать расположение
    HVAC

    Примечание. Настоятельно рекомендуется нанять специалиста.

    • Необходимо спланировать расположение
    Изоляция

    Примечание: убедитесь, что ваши материалы и крепежные детали, контактирующие с пеной, не вступают в реакцию

    • Установка изоляции
    • Пена по краям
    • Установка пароизоляции толщиной 6 миллиметров
    • Убедитесь, что ваши материалы и застежки, контактирующие с пеной, в порядке (некоторые реагируют)
    Установка крупной бытовой техники
    • Водонагреватель
    • Холодильник (можете подождать)
    • Душ
    • Нагреватель
    Пол
    • Следуйте указаниям
    • Крышка с прочным защитным слоем
    Стены
    • Подвесные стеновые панели
    • Отделка вокруг фонарей и краев
    Кухня
    • Планирование мест, необходимых для планировки и хранения
    • Изготовление чернового каркаса для шкафов и столешниц
    • Установить столешницу
    • Вставьте печь и подключите
    • Вставьте в раковину и подключите
    • Сборка и установка дверей шкафа
    • Встроенный стеллаж
    Ванная комната
    • Планирование мест, необходимых для планировки
    • Завершение соединения душевой кабины
    • Отделка стен ванной комнаты
    • Отделка для хранения в ванной
    • Подключить туалет (или построить блок компостирования)
    • Установить вентиляцию (подумайте о включении таймера для воздухообмена всего дома)
    Спальный лофт
    • Установка любого дополнительного хранилища
    • Провода в светильниках и розетках
    • Вздремни, ты это заслужил!
    Основное помещение
    • Отделка ОВКВ
    • Провода освещения и розетки
    • Сборка любых встроенных модулей
    • Отделка для хранения

    Этап 3: Празднуйте!

    После того, как строительство вашего крошечного дома завершено (а построить крошечный дом — БОЛЬШАЯ работа), пришло время переехать и обустроиться. К счастью, как только вы освоите логистику, как построить крошечный дом и закончить процесс строительства, переезд в ваш крошечный дом должен быть куском пирога.

    • Очистка мусора и поверхностей
    • Переехать в свой новый крошечный дом
    • Пригласите замечательных друзей, которые помогли
    • Расслабьтесь и наслаждайтесь!

    В заключение: планируйте перед тем, как строить

    Как видите, строительство крошечного дома — сложный, но управляемый процесс. Есть много отличных ресурсов, в том числе здесь, на The Tiny Life. Когда вы изучаете, как построить крошечный дом, действительно уделите время тщательному этапу 1. Планирование — самый важный шаг. Конечно, вы не можете предусмотреть все непредвиденные обстоятельства, которые могут возникнуть, но если вы подготовились как можно лучше, процесс строительства будет намного более плавным.

    Ваша очередь!:

    • Какой этап строительства крошечного дома кажется вам самым сложным?
    • Какие навыки вам нужно развить, прежде чем вы начнете строить свой крошечный дом?


    Похожие сообщения

    Как мать-одиночка Кара Брукинс построила дом с нуля, используя YouTube loveproperty.

    com

    Как мать-одиночка Кара Брукинс построила дом с нуля с помощью YouTube

    Посмотреть галерею|

    Увеличить вид

    Эта замечательная мать и ее дети построили свой семейный дом

    Кара Брукинс

    Когда мать четверых детей Кара Брукинс бежала от домашнего насилия со своими детьми, она была полна решимости снова собрать свою семью. Всего девять месяцев спустя она не только построила дом с нуля — не иначе как с помощью учебных пособий на YouTube, — но и восстановила свою семью. Удивленная и обрадованная успехом своего проекта, она превратила свой опыт в книгу-бестселлер. Нажмите или прокрутите, чтобы узнать ее замечательную историю…

    Большие решения

    Кара Брукинс

    Вскоре после побега в 2008 году Кара решила, что семейный проект поможет ей и ее четверым маленьким детям исцелиться. Соревнование? Строительство нового дома для всех, в котором они могли бы жить. «Моим детям было 17, 15, 11 и два года, и их столько раз сбивали с ног, что они нуждались в чем-то большом так же сильно, как и я», — говорит Кара. Изображенный здесь спустя годы после постройки дома, проект сблизит их как никогда.

    Мечты отложены

    Кара Брукинс

    Бывший архитектор программного обеспечения, Кара выросла в сельской местности Висконсина и всегда питала любовь к созданию вещей, но во взрослом возрасте у нее никогда не было возможности. «После того, как я вырос и у меня родилось четверо детей, я должен был построить большие вещи, но я был в нескольких ситуациях, которые заставляли меня чувствовать себя меньше, чем когда-либо, например, насилие в семье и преследование со стороны человека с психическим заболеванием, поэтому мои цели и мое будущее тоже оставалось маленьким», — говорит Кара.

    Сбор припасов

    Кара Брукинс

    Кара начала проект, купив один акр земли в Северном Арканзасе и продав собственность, которой она уже владела. Она потратила деньги от продажи дома на строительные материалы на сумму 130 000 долларов (98,9 тысячи фунтов стерлингов), но вскоре поняла, что ей нечего нанимать строителей. Тогда-то она и решила построить свой новый дом сама, с помощью своих детей; Роман, Джада, Хоуп и Дрю.

    Финансирование проекта

    Кара Брукинс

    Чтобы собрать последние материалы, Каре пришлось взять кредит, но, поскольку она не была подрядчиком и не имела опыта строительства, найти компанию, которая согласилась бы предоставить ей деньги, оказалось непросто. В конце концов она согласилась завершить строительство в течение девяти месяцев, иначе она не выплатит кредит, который ей удалось получить.

    Семейное дело

    Кара Брукинс

    Вся семья приняла участие, и Кара начала изучать и смотреть видео о различных этапах строительства дома, начиная с закладки фундамента. Это был нелегкий подвиг: группе пришлось спускаться с холма к соседскому пруду в морозную погоду за ведрами воды, чтобы они могли смешать раствор вручную в тачке.

    Изучение новых навыков

    Кара Брукинс

    Шаг за шагом семья работала вместе, чтобы самостоятельно построить каждый элемент дома. Не имея опыта работы в строительной отрасли или строительных проектах, Кара и дети научились заливать бетон, возводить стены и даже класть кирпичи.

    Работа в команде

    Кара Брукинс

    Каждый внес свой вклад в сборку. Старший сын Дрю помогал рисовать чертежи, Джада помогала закладывать фундамент дома, а Хоуп готовила для семьи. Все дети также должны были присматривать за двухлетним Романом, который больше всего любил играть на стройке.

    Стремление к успеху

    Кара Брукинс

    «Я еще не знал, как обрамить окно или дверь, как провести трубы и провода через стену, как составить чертежи или получить разрешения. Но я знала своих детей и знала, что нам это нужно», — написала Кара в своей книге «Восстание : как дом создал семью ».

    Изнурительная работа

    Кара Брукинс

    Семья работала по 20 часов в день, что соответствовало работе и учебе. «В то время как наши пальцы на ногах чуть не отмерзли, пока мы смешивали бетон в тачке, мышцы спины болели от таскания двух на четверых, и мы потели и чесались, пробираясь через изоляцию из стекловолокна, — мы также восстановили нашу разбитую семью», — написала Кара.

    Поиск инструкций на YouTube

    Кара Брукинс

    Во времена, когда еще не было смартфонов, семья Брукинсов проводила вечера, просматривая видеоролики на YouTube о различных этапах строительства дома, запоминая шаги на следующий день, когда они будут на месте. Эта онлайн-библиотека знаний помогла им освоить сложные навыки домостроения, а также небольшую помощь экспертов.

    Помощь от Home Depot

    Кара Брукинс

    Конечно, время от времени требовалась профессиональная помощь. Помимо просмотра бесчисленных видеороликов в Интернете, Кара обратилась за помощью к работникам своего местного магазина Home Depot, которые дали советы по различным этапам строительства дома. В конце концов она наняла человека с опытом в жилищном строительстве и платила ему 25 долларов (19 фунтов стерлингов) в час за руку помощи.

    Блестящее прохождение

    Кара Брукинс

    Несмотря на отсутствие опыта у Брукинов, дом с честью прошел все проверки городских строительных норм, хотя инспекторы были немного удивлены, когда узнали, что за впечатляющими строительными работами стоит семья новичков!

    Время переезжать

    Кара Брукинс

    После девяти месяцев изнурительной работы красивый новый дом семьи был готов. Получив свидетельство о праве собственности, Брукинсы переехали в резиденцию в марте 2009 года.. С его величественным крыльцом с колоннами и очаровательными ставнями дом, безусловно, не лишен привлекательности.

    Потрясающий семейный дом

    Кара Брукинс

    Потрясающий дом площадью 3500 квадратных футов занимает два этажа и предлагает пять спален — по одной на каждого члена семьи. В имении Inkwell Manor также есть библиотека, большой гараж на три машины, мастерская и двухэтажный домик на дереве для молодежи.

    Красивые жилые помещения

    Кара Брукинс

    Жилые помещения в доме светлые, яркие и красиво оформленные. Столовая с белым кафельным полом, декоративным очагом, обшитым деревянными панелями, и сверкающей люстрой — потрясающее место, где семья может вместе насладиться трапезой в конце долгого дня.

    Уютная библиотека

    Кара Брукинс

    Одним из любимых мест Кары является библиотека, которая удовлетворяет ее любовь к книгам. С книжными полками от пола до потолка, где она может хранить все свои ценные тома, это уютный уголок, где она может насладиться творческим отдыхом. В центре пространства находится невероятно большое кресло, которое Кара называет своим письменным креслом.

    Ручная работа

    Кара Брукинс

    Кухня ручной работы с изысканной мебелью из темного дерева прекрасно отделана, и в нее добавлено множество домашних штрихов, чтобы смягчить пространство. Дом также усеян произведениями искусства, в том числе плиткой в ​​рамке, на которой изображены «Пять персонажей комической сцены» Леонардо да Винчи.

    Внимание к деталям

    Кара Брукинс

    Ни одна деталь не была упущена из виду, как вы можете видеть по трем стильным стеклянным подвесным светильникам, которые освещают кухонные столы. Потрясающая отделка дома, как в его конструкции, так и в его декоративных элементах, является свидетельством стремления и решимости Кары построить красивый дом для своей семьи.

    Идеальная кладовая

    Кара Брукинс

    У всего есть свое место — этот умный буфет идеально подходит для хранения сухих и консервированных продуктов, в нем достаточно места для хранения большого количества продуктов, чтобы накормить семью из пяти человек. Нам нравятся скоординированные белые плетеные корзины для хранения и их этикетки для классной доски!

    Домашние штрихи

    Кара Брукинс

    Напоминания о невероятном путешествии семьи можно найти по всему дому. В стильной гостиной с нейтральным диваном и уютными декоративными подушками сделанная на заказ картина на стене отсылает к их истории и к тому, что это «никогда не было связано с домом».

    Сердце дома

    Кара Брукинс

    Одна деталь в доме, которая занимает особое место в сердце Кары, — это тепловой барьер за дровяной печью. Он состоит из различных материалов, которые что-то значат для семьи, в том числе ракушек из морского путешествия, камней, найденных на территории отеля, и золота дураков из близлежащей реки. Он также содержит спрятанные пенни для каждого члена семьи с года их рождения. .

    Наделенный личностью

    Кара Брукинс

    Даже самое маленькое пространство в доме наполнено индивидуальностью. В этой небольшой дамской комнате есть причудливая особенность стены, украшенная пожелтевшими страницами из книг, что является отсылкой к литературному названию дома, Inkwell Manor. Позолоченное зеркало и декоративные металлические краны завершают образ викторианской эпохи.

    Уютные уголки

    Кара Брукинс

    В замечательном семейном доме достаточно места для отдыха и расслабления. Этот симпатичный уголок для чтения с удобными креслами и белыми расположенными в шахматном порядке полками для хранения предлагает спокойное место, где можно расслабиться и погрузиться в чтение хорошей книги.

    Стильное место для хранения

    Кара Брукинс

    В другом месте Кара построила эту впечатляющую книжную полку и шкаф для хранения с помощью своей дочери, украсив ее старыми книгами, драгоценными камнями, ракушками и сувенирами. В будущем она намерена заменить черно-белые рисунки своими акварельными рисунками.

    Книга-бестселлер

    Кара Брукинс

    Кара решила поделиться с миром невероятным семейным опытом и написала книгу об их путешествии от строительства дома до лечения .  Восстание: как дом создал семью был выпущен в январе 2017 года и получил признание критиков, а ее история дошла до более чем 75 округов.

    Вдохновляя других

    Кара Брукинс

    После выхода книги Кара уделяет время тому, чтобы вдохновлять других посредством выступлений на Ted Talks и публичных выступлений. «Я решил, что стоит того, если бы мы могли сделать одну вещь, а именно сосредоточиться на том, что люди будут чувствовать, когда они выйдут из театра. сделать это для ее семьи и построить целый дом, тогда они смогут осуществить любую сумасшедшую мечту, которую откладывали».

    Запуск подкаста

    Кара Брукинс

    Кара даже запустила свой собственный мотивационный подкаст, Шоу Кары Брукинс . Вдохновляющие эпизоды предлагают основы и рекомендации, которые помогут ее слушателям действовать и принять большие изменения в своей жизни, основанные на ее собственном опыте победы над трудностями.

    История силы

    Кара Брукинс

    Их путь начался с амбициозного проекта «Сделай сам» в трудные времена, но он привел к гораздо большему, чем могла ожидать семья Брукинс. С силой, стойкостью и решимостью они построили нечто невероятное, превосходящее кирпичи и раствор их дома. Нам не терпится увидеть, что они сделают дальше!

    Понравилось? Следуйте за нами на Facebook  , чтобы узнать больше удивительных реальных историй о строительстве дома

    02 апреля 2022 г.

    Функции

    Посмотреть больше по этой теме
