Как провести в дом водопровод: правильная схема узла ввода водопровода в частный дом

Как провести водопровод в частный дом от центрального водопровода. Схемы, видео, чертежи

Наличие водопровода в частном доме – это уже не прихоть, а необходимость, без которой представить себе современное и комфортабельное жилье невозможно. Систему водопровода можно наблюдать даже в домах старой постройки, где изначально водоснабжение не было предусмотрен. Установить водопроводную систему в частном доме своими руками можно благодаря современным системам монтажа, которые позволяют не прибегать к услугам специалистов.

Водопровод в частном доме: чертежи и схемы

Одним из наиболее удобных и выгодных вариантов водоснабжения в частном доме — подключение к центральному водоводу.

Выгоды такого решения очевидны:

• не надо искать источник воды на местности;
• вода в системе общего водовода должна иметь соответствие санитарным нормам;
• невысокая стоимость врезки;
• напор воды в здании будет постоянным.

Схема водопровода

Но эти плюсы могут обернуться и минусами, например: коммуникации могут быть устаревшими, в этом случае на внутренней поверхности труб появляются различные наслоения, что требует ремонта трасс и отключения воды. Из-за наслоений снижается кондиция воды, что требует ее дополнительной очистки; оформление нужных документов может длиться долго.

Схема дачного водопровода

Подключение к центральному водопроводу состоит из таких этапов:

1. Процесс оформления нужных бумаг. В первую очередь надо взять план местности с проложенными на нем коммуникациями и вместе с документами на дом (разрешение на стройку или право собственности) подать в местное отделение водоканала, где выдадут ТУ подключения дома к сети. Затем организация, обладающая лицензией, составляет проект водовода в дом и регистрирует его в СЭС. После этого надо взять разрешение на раскопки для прокладки труб и начинать дальнейшие работы.
2. Установка системы. Прокладывать трубы и совершать врезку в центральный водовод имеют право специализированные организации, узнать о которых можно в водоканале. Своими силами можно выкопать канаву, сделать подсыпку песком, засыпать канаву после окончания работ. Всю остальную работу, как-то: подключение к центральной системе, доводка труб до дома, установка счетчиков производится специалистами. В завершение процесса уполномоченный водоканала составит акты ввода приборов в эксплуатацию. На протяжении всего периода выполнения работ составляется масса актов.

Существует два способа организации водовода в частном доме:

1. Подключение последовательное, при котором от одной трубы, исходящей от источника, к каждому прибору делается отвод. Такое подключение уместно для небольших домов, в которых не более 3-4 жильцов из-за одновременного включения всех приборов может пропасть напор.
2. При параллельном подключении насос и запас источника должны быть достаточными для того, чтобы обеспечить нужный напор воды при выводе трубы к каждому прибору от распределительного устройства. Такое подключение наиболее удобно в жилых домах.

Подробная схема водопровода для частного дома

Чтобы собрать внутренний водовод частного дома, необходимо набраться терпения и иметь все расходные материалы. Для системы водовода понадобятся следующие элементы: источник воды, насос, емкость для накопления воды, тройник, который будет разделять объем воды на разные потребности, система очистки, бойлер, тройник, который будет направлять поток воды в систему горячего и холодного водовода, трубы. В некоторых случаях можно обойтись без емкости для накопления воды и тройника, разделяющего воду на разные потребности.

Какие нужны трубы для системы водоснабжения в доме

Выбирая трубы, следует обратить внимание, из какого материала они изготовлены. Самыми качественными и дорогими являются трубы, изготовленные из меди. Они не подвержены никаким влияниям, выдерживают перепады температур и давления, подавляют развитие патогенных микробов. Наиболее распространены трубы из металлопластика, т.к. в них не накапливаются минеральные отложения, они не подвержены ржавчине. Недостатками являются склонность к промерзанию и невыдерживание перепадов температур.

Схема водоснабжения от скважины

Трубы из стали долговечны, но если была нарушена технология производства, они могут ржаветь. Трубы из полипропилена хороши только для холодного водовода. Диаметр труб определяют в зависимости от расстояния от источника до потребителя: более 30 м – 32 мм, до 30 м – 25 мм, до 10 м – 20 мм. К сантехнике трубы должны быть от 10 до 15 мм.

Смотрите видео: Водопровод в частном доме, монтаж

• при помощи насоса вода идет в накопительную емкость, установленную на возвышении;
• ставится тройник с запорами, направляющий поток воды к нагревателю и холодному водоводу;
• устанавливаются фильтры;
• выводится одна ветка к водонагревателю и другая к бойлеру, а от них к приборам, трубу крепится с помощью переходника.

Давление воды в доме зависит от качества установки труб, верного выбора их диаметра, расположения источника относительно приборов потребления.

Полезная статья: водоснабжение в загородном доме

Зная, как провести водопровод в частный дом от центрального водопровода, вы сможете существенно повысить комфорт с минимальными затратами. Смотрите видео, схемы и чертежи, тогда большую часть работ получится провести самостоятельно, без привлечения специалистов.

Как провести воду в частный дом – особенности монтажа, зависящие от источника водоснабжения

Содержание:

1. Способы водоснабжения частного дома
2. Выбор материала для трубопровода
3. Технология укладки водопроводных труб
4. Организация автономного водоснабжения
5. Схемы разводки труб
6. Правила монтажных работ
7. Варианты водопровода на даче

Планирование инженерных сетей происходит на стадии проектирования здания. Вопрос, как провести воду в частный дом, решает каждый владелец самостоятельно. Оптимальным вариантом станет подключение к центральному водопроводу. Если общая магистраль не доступна, выбирается автономный источник – скважина или колодец. Организация водоснабжения сложный процесс, включающий несколько этапов. Приложив немного сил и упорства с ним можно справиться самостоятельно.

Способы водоснабжения частного дома

Если рядом с участком проложен центральный водопровод, то не придется искать варианты, как подключить воду к частному дому. Отпадают трудоемкие работы по выкапыванию колодца или скважины. Врезка в магистраль должна санкционироваться соответствующими организациями. Для этого с документами на право владения участком обращаются в водоканал, где получают ТУ. На основании технических условий с точкой врезки, сечением труб и другими нюансами лицензированная организация составляет проект. Полученный проект и сметная документация заверяется в СЭС. Подключение осуществляется компанией, получившей лицензию на монтаж водопровода. После врезки и соединения трубопровода с внутренними коммуникациями, представители водоканала составляют акт ввода в эксплуатацию. Остается только заключить с предприятием договор, по которому будет вноситься оплата.

Водоснабжение частного дома

Внимание. Единственный фронт работ, которые разрешается выполнить самостоятельно – это рытье траншеи, устройство песчаной подушки и закапывание.

Плюсы централизованного водоснабжения:

• Цена подключения к водопроводу значительно ниже, чем услуги компании по устройству скважины.
• Объем работ ограничивается копанием траншеи.
• Обеспечивается круглогодичная подача воды без сезонных колебаний.

Как у любой системы у централизованной подачи воды есть недостатки:

• Низкое качество (наличие железа, хлора, загрязнения).
• Слабый напор – часто давления в системе не хватает для пользования сантехникой. В этом случае придется устанавливать насос.

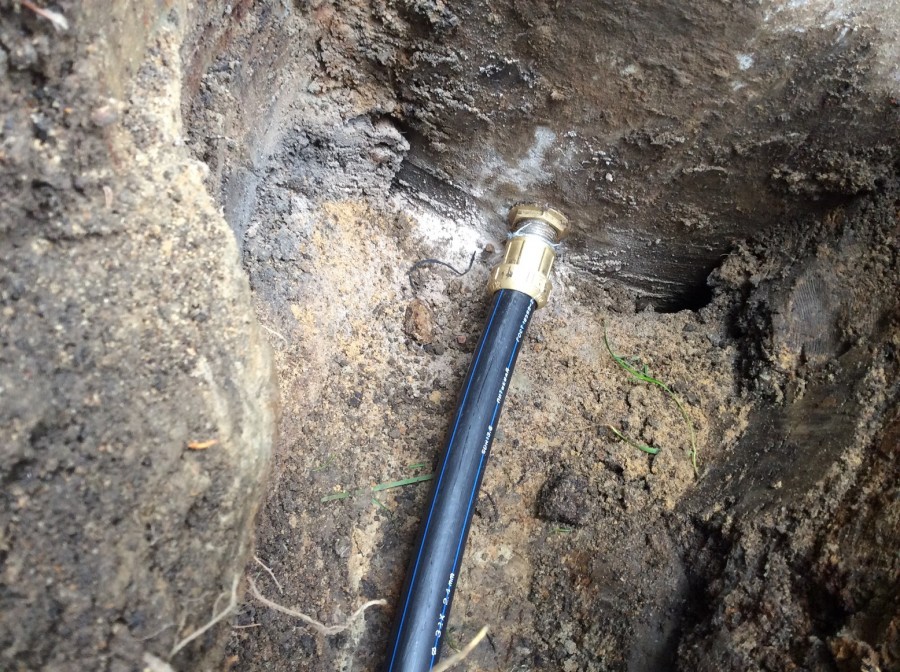

Врезка в центральный водопровод

Выбор материала для трубопровода

Подвод воды к частному дому осуществляется отдельной веткой магистрали. Материал для нее выбирается на стадии проектирования. Среди допустимых вариантов:

• сталь;
• пластик;
• металлопластик.

От изделий требуется обеспечение безопасности и соблюдение гигиенических норм по питьевой воде.

Стальные трубы – классический вариант монтажа водопровода. Они долговечные и прочные, но со временем поддаются коррозии. Процесс соединения изделий требует нарезания резьбы или сваривания. Оба мероприятия сложные и затратные по времени.

Полимерные трубы (ПНД или полипропилен) – отличаются нейтральностью к любому химическому воздействию, не бояться коррозии и гниения. Срок службы материалов – до 50 лет. Они не бояться мороза, обеспечивают герметичное соединение при сварке или использовании фитингов.

Полимерные трубы

Металлопластиковые трубы благодаря гладкой поверхности обеспечивают высокую проходимость потока. Они являются комбинацией положительных качеств металла и пластика. Изделия устойчивы к ржавчине и ультрафиолету, но боятся высокой температуры. Максимальный нагрев воды 95

0.

Совет. Для сварки полипропиленовых труб используется специальный электрический прибор. Большое количество соединений потребует определенных навыков работы со сварочным аппаратом.

Металлопластиковые трубы

В проектной смете заложено необходимое количество труб и их ориентировочная стоимость. Диаметр трубопровода не менее значим, чем материал. Он позволяет обеспечить нормальную скорость потока и пользование водой одновременно двум и более потребителям. На оптимальное сечение труб влияет длина магистрали:

• до 30 м – D 25 мм;
• более 30 м – D 32 мм.

Технология укладки водопроводных труб

Чтобы обеспечить подачу воды круглый год, трубы укладываются в траншею, вырытую на глубину ниже точки промерзания почвы. Этот показатель в зависимости от региона составляет 1,5-2 м. Если особенности участка не позволяют уложить трубы на значительную глубину, их утепляют оболочками из пенополистирола, базальтовой ваты или вспененного полиэтилена.

На месте ввода в дом сооружается смотровой колодец или труба заводится через фундамент в помещение. При утеплении точке ввода уделяется особое внимание, это самый незащищенный участок.

Утепление точки ввода трубы

Организация автономного водоснабжения

Если центральный водопровод отсутствует, то водоснабжение частного дома своими руками организуется из индивидуального источника. Работы можно разделить на несколько этапов:

1. Обустройство и раскачка скважины или колодца.
2. Монтаж наружного водопровода.
3. Устройство внутренней части инженерной системы.

Наиболее функциональный способ провести воду в частный дом своими руками, использование автоматической системы. В нее входят:

• источник водозабора;
• насосное оборудование;
• гидроаккумулятор;
• фильтры;
• автоматика;
• сеть трубопроводов;
• запорная арматура;
• водонагреватель.

Схема водоснабжения из скважины

Совет. Перед каждым оборудованием устанавливается запорный кран, это позволит проводить ремонт и замену узлов системы.

Вода, которую качает погружной или поверхностный насос подводится к дому пластиковыми трубами. Для обеспечения постоянного давления устанавливается мембранный бак. В него нагнетается жидкость, а после ее разбора поплавковый механизм включает насос для повторного наполнения. Ввод воды в дом осуществляется трубами, проложенными канаве глубиной более 1,2 м. В процессе монтажа соблюдается уклон в сторону колодца.

Схемы разводки труб

Подведение воды к точкам разбора осуществляется двумя способами:

• последовательным;
• коллекторным.

Последовательная схема

Дом или дача с небольшим количеством жильцов оборудуется водопроводом с последовательным (тройниковым) соединением. Все сантехнические точки подключаются от одной трубы. Монтаж требует небольшого количества материалов, поэтому обойдется дешево. Последовательный монтаж приводит к снижению напора в последних точках водоразбора – это основной недостаток схемы.

Разводка по дому выполняется пластиковыми или металлопластиковыми трубами. Такой вариант имеет много преимуществ над металлическими изделиями:

• простой монтаж;
• отсутствие коррозии;
• не влияют на качество воды;
• долговечность;
• низкая стоимость.

Совет. При параллельном расположении холодной и горячей воды холодная труба должна располагаться ниже.

Коллекторная схема

Коллекторная установка предполагает монтаж распределителя, от которого каждая точка запитывается отдельной трубой. Для реализации схемы потребуется большое количество материала, но в системе будет поддерживаться стабильное давление.

Внимание. Если запланировано устройство горячего водоснабжения, то потребуется монтаж двух коллекторов.

Схемы разводки труб водоснабжения

Правила монтажных работ

1. Монтаж водоснабжения в частном доме рекомендуется с отступлением от стены на несколько сантиметров (2-3).
2. Для грамотной разводки труб потребуется качественная запорная арматура, уголки, тройники и другие элементы.
3. Специалисты советую избегать прохождения труб сквозь стены, если этого не избежать, то необходимо устройство стакана.
4. Трубы укладываются с уклоном в сторону сливного крана.
5. Крепление труб осуществляется с шагом 2 м, применяются специальные клипсы.

Варианты водопровода на даче

Острая необходимость организации водоснабжения дачи очевидна для каждого владельца загородного участка. Вода позволяет не только осуществлять полив, но и комфортно проживать в доме. Источником водоснабжения на дачном участке обычно служит колодец или скважина. Вопрос, как провести воду на даче в дом, решается в зависимости от сезонности проживания за городом. Если эксплуатация происходит только в теплое время года, то рекомендуется летний вариант водопровода.

Пластиковый трубопровод укладывается в траншеи небольшой глубины и выводится около стены дома. Внутрь труба проходит через отверстие в стене или фундаменте. Основное требование к летнему водопроводу – возможность слить воду перед зимней консервацией.

Зимний вариант потребует значительно больше усилий. Трубы укладываются на глубину до 1,5 м. все составные части водоснабжения: колодец (скважина), трубопровод, насосное оборудование – требуют теплоизоляции.

Обязательно устанавливается обратный клапан для слива воды.

Схема зимнего водопровода

Совет. В некоторых случаях трубы невозможно опустить на необходимую глубину. В такой ситуации от промерзания защитит нагревательный кабель.

Разобравшись, как сделать водоснабжение в частном доме, вы сможете сэкономить на услугах специалистов. Это значительная сумма, которая пригодится для покупки строительных материалов.

Все, что вам нужно знать

НОВОЕ СТРОИТЕЛЬСТВО, САНТЕХНИКА

Строительство новых домов растет. Количество строящихся новых домов росло каждый год в течение последних 5 лет. За месяц строится примерно на 3 миллиона новых домов больше, чем в марте 2014 года.

С ростом рынка жилья это означает, что будет много людей, желающих установить сантехнику в своих новых домах. . Установка новой сантехники дает возможность сделать это правильно.

Когда вы строите дом с нуля, это дает вам возможность воспользоваться преимуществами новейших технологий и приемов. Это сэкономит вам огромную сумму денег, поскольку потребители ежегодно экономят около 16,2 миллиарда долларов благодаря эффективной сантехнике.

Если вы хотите установить сантехнику в новостройке, вот что вам нужно знать о сантехнике в доме с нуля.

Сантехника Дом с нуля

Сантехника сильно изменилась с начала века. Если раньше трубы и сантехника изготавливались из металла, то сегодняшняя сантехника основана, например, на уникальном сочетании современных пластиков и сплавов.

Это лишь один из путей развития сантехники за последние 10 лет. Строительные нормы стали более строгими. Строительные материалы также стали намного дороже, особенно такие металлы, как медь.

Это означает, что ошибка сантехника может обойтись гораздо дороже, чем раньше.

Части водопроводной системы вашего дома

Сантехнические системы имеют множество различных движущихся частей и деталей. Вот общий обзор водопроводной системы вашего нового дома.

Трубы

Чистая вода поступает в систему трубопроводов под давлением 50–60 фунтов на квадратный дюйм из линии подачи воды. Нечистая вода под действием силы тяжести выталкивается из системы трубопроводов. Воздух, дующий через вентиляционные отверстия, поддерживает чистоту и чистоту труб.

Это простая и автономная установка, которая должна выдержать испытание временем, если она настроена правильно.

Сантехника

Если вы монтируете сантехнику в новостройке, вам нужно установить сантехнику перед внутренней отделкой. Ванны, раковины и душевые кабины намного проще установить, когда стены и дверные проемы еще не установлены.

После того, как вы установили сантехнику, накройте ее картоном или пластиком, чтобы она оставалась чистой и свободной от пыли в течение оставшейся части строительства.

Септики и канализационные линии

Септики и канализационные линии являются одними из самых сложных элементов водопроводной системы дома. Во-первых, вам нужно знать, какой объем септика вам понадобится. Это рассчитывается по количеству спален в вашем новом доме.

Септики отделяют твердые отходы от жидких. Внутри бака факультативные и анаэробные микроорганизмы помогают расщеплять твердые отходы. Этот процесс создает побочные продукты газа, которые должны быть удалены должным образом.

Уже сейчас вы можете видеть, что сантехника в доме с нуля не очень сложна, но есть много конкретных вещей, которые вам нужно знать. Теперь мы собираемся взглянуть на некоторые вещи, которые следует иметь в виду для водопроводной системы вашего нового дома.

Что следует учитывать при установке водопроводной системы

Хотя каждый строительный проект уникален и имеет свои особенности логистики, вот несколько хороших практических правил, которые следует учитывать, когда вы будете готовы установить свою водопроводную систему.

Решите, где будет находиться основная труба

Основная труба представляет собой трубу диаметром примерно 3 или 4 дюйма. Обычно он проходит от подвала до крыши.

Нижняя часть основной трубы собирает отходы из туалетов. Средняя часть собирает сточные воды от других сантехнических приборов. Верхняя часть используется для вентиляции.

Когда вы устанавливаете сантехнику в своем новом доме, вам нужно найти место, где основной стек может работать бесперебойно.

Установка дренажных и вентиляционных отверстий

Дренажные и вентиляционные трубы обычно имеют диаметр от 1 до 1,5 дюймов. Трубы должны быть наклонены на ¼ дюйма на фут для правильного дренажа. Изгибы, в которых трубы соединяются с основной трубой, должны быть плавными, а не под острыми углами.

Под каждым приспособлением должна быть ловушка. Эта ловушка улавливает воду и предотвращает попадание вредных газов в жилые помещения.

Каждое приспособление также должно иметь вентиляцию. Светильники в пределах 5 футов от основного стека могут иметь «мокрую вентиляцию». Это означает, что есть достаточно места для прохождения воды и воздуха.

Нарисуйте схему и получите разрешение

Вам потребуется разрешение на строительство, чтобы установить водопровод. Для этого нужна схема водопровода. Сантехническая схема детализирует все дренажные трубы, вентиляционные отверстия и фитинги в трехмерном чертеже.

На этой схеме показаны все размеры труб, сифоны, вентиляционные отверстия и углы соединения.

Строительный инспектор будет использовать схему, чтобы убедиться, что проект приемлем, а предлагаемая конструкция безопасна.

Как видите, многое нужно знать об установке водопроводной системы. Принципы примерно такие же, как и у римлян, но детали стали гораздо более тонкими и подробными.

Ищете водопроводную систему для нового строительства в Авроре, Колорадо?

Обладая более чем 25-летним опытом установки сантехники в районе Авроры, мы не просто устанавливаем трубы и вентили. Мы устанавливаем душевное спокойствие.

Мы понимаем, что сантехника дома с нуля – это увлекательное путешествие! Не каждый день удается построить дом своей мечты.

Если вы готовы убедиться, что в доме вашей мечты есть новейшие и лучшие сантехники, ознакомьтесь с нашими новыми услугами по строительству и реконструкции уже сегодня.

С нуля: Сантехника

Иллюстрация Яна Уорпола

Когда-то новшеством сантехники были чугунные сливы и латунные подводящие трубы. Теперь эти материалы были вытеснены (по большей части) ПВХ-пластиком, медью и гибким сшитым полиэтиленом, известным как PEX. Но будь то трубы из пластика, металла или их комбинации, умение сантехника определяет, насколько хорошо работает система. На карту поставлено многое: одно негерметичное соединение может нанести ущерб на тысячи долларов. Слив меньшего размера и с неправильным наклоном будет постоянно забиваться. И трубы подачи, которые не закреплены через каждые 6 футов или около того, будут греметь и стучать каждый раз, когда кран выключается.

Правильная сантехника — это нечто большее, чем просто следование кодексам и правилам. Планирование и установка бесшумной, эффективной и защищенной от утечек системы — это своего рода искусство. Вы увидите это в том, как хороший сантехник размещает трубы и клапаны для простоты обслуживания, избегает отходов материала или ослабления каркаса и заботится о чистоте стыков. «Жаль, что так много нашей хорошей работы похоронено», — сокрушается Ричард. Переверните страницу, чтобы увидеть систему, отвечающую его строгим стандартам.

Сеть трубопроводов

Чистая вода поступает в дом под давлением 50-60 фунтов на квадратный дюйм по трубопроводам. Грязная вода, стекающая вниз под действием силы тяжести, выходит через водосточные трубы, а воздух, поступающий через вентиляционные отверстия, обеспечивает бесперебойную работу стоков. Это удивительно простая и надежная установка. Клапаны могут изнашиваться, шланги ломаться, бытовая техника выходит из строя, но основная сеть труб должна служить столько же, сколько и сам дом.

Перекройте краны

Благодаря современной сантехнике нам как никогда легко получать чистую воду и тратить ее впустую. «Мы должны изменить представление о том, что мы можем просто включить воду и позволить ей течь, как Ниагарскому водопаду», — говорит Ричард. Он считает 19Закон № 94, предписывающий туалеты с низким расходом на 1,6 галлона и смесители и душевые насадки на 2,5 галлона в минуту, является шагом в правильном направлении. А как насчет тех водостоков до 94 года? Оснащение их плотинами, ограничителями потока и аэрационными устройствами может сделать их такими же водосберегающими, как новое приспособление, или даже больше.

Фото Шафера Смита

Вне Кодекса: правила Ричарда для улучшения систем

1. Запорные клапаны для всех приспособлений и устройств

Индивидуальные перекрытия позволяют быстро локализовать проблему, не отключая подачу воды в остальную часть дома. После сантехники в доме Ричард всегда ведет владельца на экскурсию по всем запорным клапанам, в первую очередь по основным запорным клапанам.

2. Не экономьте на вентиляционных отверстиях

Коды предписывают близость вентиляционных отверстий к стокам, и никогда нельзя игнорировать правила. Если вентиляционное отверстие находится слишком далеко, оно не сможет нарушить вакуум и обеспечить быстрый дренаж. «Когда вы перекрываете вилку в ванне, — говорит Ричард, — у вас появляется 40 галлонов воды, которые хотят с ревом вылиться в эту трубу. Если есть вакуум, он может вытянуть воду из всех ловушек в доме. »

Иллюстрация Яна Уорпола
