Как сделать дренаж вокруг дома

Сейчас в открытом доступе присутствует множество советов о том, как сделать дренаж вокруг дома. К сожалению, в большинстве случаев информация рассчитана на людей, имеющих специализированное образование. Поэтому в ней отсутствуют некоторые нюансы. Считается, что они итак известны интересующемуся человеку. В частности это касается обустройства смотровых колодцев, угла наклона труб в системе и удаленности от участка места слива ливневых вод.

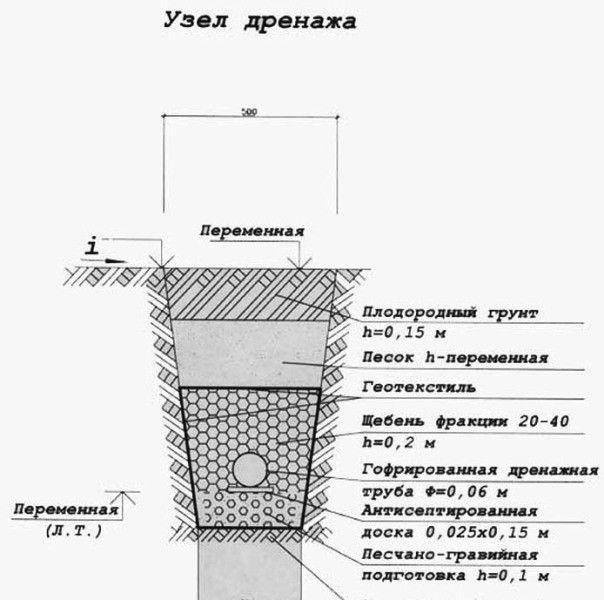

Проанализировав рисунок, становится ясным, что труба водоотвода и самая высокая точка дренажа должны располагаться на противоположных углах четырехугольника. Ревизионные или смотровые колодцы ставятся в каждом месте, где происходит изменение направления трубы. Поэтому если речь идет о доме, имеющем сложную геометрическую форму основания, количество углов у системы может быть и больше четырех.

Содержание

Является ли обустройство дренажной системы вокруг дома необходимостью?

Дренажные системы для частного дома обустраивают в ситуациях, когда строение располагается относительно ровной местности. Это объясняется тем, что присутствие уклона уже само по себе обеспечивает отличное стекание ливневых вод. Вторая ситуация, когда система дренажа необходимость, пучинистый тип грунта на участке. В этом случае желательно его обустраивать не только вокруг дома, но и на остальном земельном участке. Это обеспечит отсутствие застаивания воды при обильном выпадении осадков.

Следует отметить, что независимо от имеющихся фактических условий устройство дренажа вокруг дома всегда считается оправданным. Исключением являются лишь ситуации, когда коттедж построен в засушливом районе, где осадки большая редкость. Дренаж позволяет обеспечить следующие преимущества:

  • Значительно увеличить срок полезной эксплуатации фундамента.
  • Снизить агрессивное воздействие среды, перепада температур на подземную часть строения.
  • Существенно уменьшить время, за которое происходит отток ливневых вод.

Получается, что как при строительстве коттеджа, так и при покупке дома на вторичном рынке следует предусмотреть наличие дренажа.

Алгоритм выполнения работ

Вначале следует определиться с тем, где именно будет пролегать система, и как она будет размещаться. Следует учесть, что минимальный угол наклона труб составляет 2%, что является верным и при обустройстве наружной части канализации. Схема дренажной системы вокруг дома выглядит следующим образом:

Все дренажные системы делят на две большие группы. Первая представляет собой обычную канаву с плотным основанием. От ее использования сейчас отказываются, так как она имеет непривлекательный внешний вид и присутствует высокая вероятность получения травм.

Вторая группа представляет собой скрытые дренажные системы для частного дома. В ней есть несколько подклассов, которые разделяют по типу используемых методов и материалов. Следует помнить о том, что глубина дренажа вокруг дома должна быть немного выше уровня промерзания грунта. Этот показатель изменяется в зависимости от региона. Если система предназначена для отвода грунтовых вод, то она должна располагаться ниже уровня фундамента.

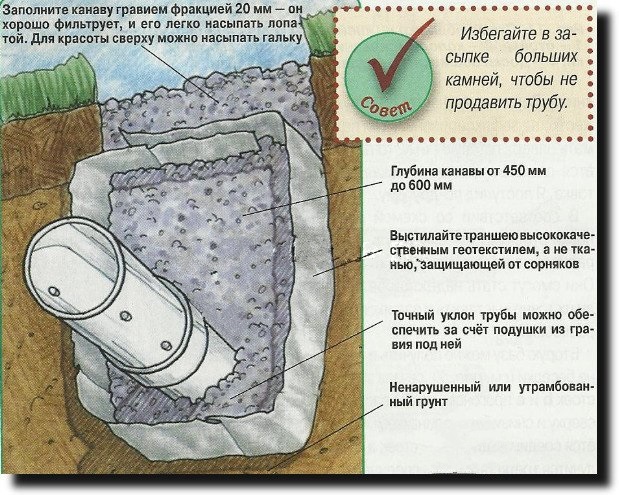

Самый простой алгоритм обустройства состоит из следующих пунктов:

  • На расстоянии 0,5 м от здания по его периметру выкапывается траншея. Ее глубина рассчитывается исходя из уровня промерзания грунта и высоты подъема грунтовых вод.
  • На дно траншеи укладывается геотекстиль.
  • Сыпется слой гравия мелкой фракции.
  • Укладывается дренажная труба.
  • Сыпется мелкий гравий.
  • Геотекстиль закутывает подушку сверху.
  • Насыпается слой дерна.

Это самый простой алгоритм. Эта дренажная система вокруг дома своими руками может быть обустроена человеком, не имеющим специализированного образования и навыков.

Некоторые владельцы частных домов еще задают вопрос о том, как в дренажную трубу попадает вода. Здесь все дело в том, что этот материал перфорирован, то есть его поверхность имеет множество дырочек. Однако это является верным только при использовании современных материалов, изготовленных из пластика. Если для обустройства дренажной системы используется асбестовый материал, то отверстия требуется сделать самостоятельно. Для этого лучше всего использовать дрель и сверла небольшого диаметра.

Следующий не менее важный вопрос касается отдаления слива от фундамента здания. Окончание дренажной трубы должно располагаться на расстоянии не менее трех метров от коттеджа. Это позволит избежать подмыва почвы и сохранит целостность фундамента. Сейчас достаточно часто можно услышать о том, что от использования дренажной трубы можно отказаться, заменив ее отсыпкой из гравия крупной фракции, завернутой в геотекстиль. Следует учесть, что такая конструкция не предполагает пропуска значительного количества грунтовых или ливневых вод.

как сделать, пластовый, вокруг дома, расчет кольцевой, уклон дреажной трубы

Дренаж фундамента необходим для отведения от него грунтовых вод или осушения почвы в том случае, если она переувлажненная. Дренаж фундамента входит в комплекс мер по гидроизоляции фундамента. Необходимость в этом возникает по той причине, что влажная почва способна расширяться при замерзании и, соответственно, разрушать все имеющиеся постройки, в том числе и фундамент дома.

Ленточный и плитный фундаменты наиболее подвержены воздействию «пучинистых» грунтов. При выборе любого из этих вариантов основания необходима дренажная система. Изготовить систему дренажа вокруг фундамента своими руками достаточно просто, достаточно выяснить уровень промерзания почвы и глубину протекания грунтовых вод.

Кольцевой дренаж: расчет материалов

Пристенный дренаж фундамента, схема

Глубинная система кольцевого дренажа может изготавливаться на любом этапе строительства дома, если он не имеет подвала и нет необходимости защищать пол подвального помещения от близко расположенных грунтовых вод.

Если вероятность проникновения грунтовых вод в подвал есть, работы по организации системы их отвода должны проводится перед тем, как изготавливается фундамент. В таком случае целесообразнее применять пластовый дренаж, речь о нем пойдет немного позже.

Для расчета необходимого количества материалов для организации кольцевого дренажа, необходимо знать длину наружного периметра фундамента и расстояние от крайней точки фундамента до того места, на котором планируется установить приемный колодец.

Количество погонных метров дренажной трубы, необходимой для организации системы, будет равняться длине периметра, суммированной с расстоянием от крайней точки фундамента до колодца, с небольшим припуском.

Геотекстиль тоже продается погонными метрами, его необходимо ровно столько, сколько потребуется трубы.

Далее необходимо рассчитать требуемое количество колодцев и угловых соединений если планируется использовать трубы ПВХ. Сделать это достаточно просто, т. к. колодцы устанавливаются по всем углам фундамента, в независимости от того внутренние они или наружные.

[stextbox id=»2_znat»]Совет: для точного расчета необходимого количества материалов можно воспользоваться услугами консультантов специализированных магазинов по продаже дренажных систем и необходимого оборудования для их монтажа. Зная форму и размер постройки, консультанты с точность рассчитают требуемое количество материалов.[/stextbox]
Песок и щебень для проведения работ рассчитываются по объему, для этого длину периметра траншеи умножают на её ширину и высоту засыпки.

Изготовление кольцевой дренажной системы

При самостоятельном строительстве глубинной дренажной системы кольцевого типа, первое, с чего необходимо начинать работу, это подготовка траншеи. Для этого по всему периметру фундамента подготавливается траншея. Ширина траншеи должна быть не менее 30 см. Глубина, в обязательном порядке, ниже точки промерзания грунта.

Уже на этапе подготовки траншеи необходимо определиться в какую сторону должна будет уходить влага и соблюдать уклон. Стандартный уклон составляет два градуса.

[stextbox id=»3_na_zam»]Совет: работы по подготовке траншеи лучше начинать с того угла фундамента, где почва расположена максимально высоко и двигаться от нее в разные стороны, соблюдая уклон.[/stextbox]

На следующем этапе на дне траншеи формируется подушка из уплотненного песка. Толщина подушки должна быть не менее 50 мм. Далее в траншею укладывается геотекстиль. Укладка производится таким образом, чтобы материал лег на дно траншеи и имел одинаковый нахлест на её стенки.

Для удобства проведения дальнейших работ, геотекстиль на стенках траншеи лучше закрепить при помощи заранее подготовленных петель из стальной проволоки или испорченных сварочных электродов.

Далее дно траншеи засыпается мелкой или средней щебенкой, примерно на 10 см, после чего укладывается дренажная труба. Поверх трубы тоже насыпается щебенка.

[stextbox id=»1_wazhno»]Важно: для того чтобы продлить срок службы дренажной системы, перед тем как засыпать щебенку её нужно промыть. Это позволит фильтрующей обмотке дренажной трубы прослужить намного дольше.[/stextbox]
После отсыпки щебенки, геотекстиль необходимо завернуть во внутрь траншеи, после чего засыпать все выбранным из траншеи грунтом. В результате должно получиться так, что труба завернута в подушку из щебня и все это окутано геотекстилем, который первично фильтрует влагу и не допустит заиливания щебня вокруг приемной трубы.

Пластовый дренаж (под фундаментной плитой)

Такой тип дренажа применяется для защиты строений, имеющих в своем основании монолитную плиту. Пластовый дренаж — это тип водоотведения, его  особенность заключается в том, что его изготавливают непосредственно перед проведением работ по обустройству фундамента.

Работа по изготовлению такого типа дренажа достаточно трудоемкая, потому как требуется выбрать большое количество грунта и затем на его место засыпать щебень и песок.

Чтобы правильно сделать дренаж вокруг дома, начать его изготовление следует с разметки. Для этого измеряется периметр и по его краям натягивается веревка или строительная шнурка. После этого можно приступать к выборке грунта. Так как утепленный плитный фундамент является мелко заглубленной конструкцией, глубина выборки грунта не должна превышать 0,5 метра. Как правило, убирается только плодородный слой почвы. Далее, на дно котлована настилается геотекстиль и заворачивается на его края. После этого приступают к засыпке и трамбовке песчаной подушки. Трамбовать песок необходимо при помощи механической вибромашины. После слоя песка в котлован засыпается, разравнивается и трамбуется щебень.

Одновременно с укладкой щебня, по периметру котлована укладывается дренажная труба с соблюдением необходимого уклона. По углам будущего фундамента устанавливаются смотровые колодцы, необходимые для обслуживания системы. Уклон дренажной трубы должен быть не менее двух градусов.

В результате должно получится, что дренажная труба находится внутри слоя щебня. При необходимости, трубы дополнительно можно проложить еще в нескольких местах, это усилит защиту фундамента от влаги.

На выходе труб дренажной системы устанавливается приемный колодец. На этом работа с дренажной системой окончена и можно приступать к гидроизоляции и дальнейшим работам по возведению фундамента.

Основные ошибки при изготовлении дренажа

Чтобы правильно сделать дренаж фундамента, необходимо знать основные ошибки допускаемые при его устройстве .

Самая частая ошибка при строительстве дренажной системы, это совмещение её с водостоками, идущими с крыши постройки. Делать этого нельзя по той простой причине, что в осенний период, при большом количестве осадков, дренажная система может не справится с отводом большого количества воды и начать работать в обратном режиме.

Это непременно отразится на влажности почвы и получится, что все работы по водоотведению и осушению участка окажутся напрасными.

Вторая частая проблема, это несоблюдение требуемого уклона дренажа. В результате этого в системе постоянно возникают засоры, и она не может нормально функционировать.

Третье, это применение дренажных труб без дополнительной фильтрующей обмотки, что тоже сказывается на сроках засорения системы.

Вывод

Самостоятельное изготовление дренажной системы выгодно только в случае с глубинным кольцевым дренажом, изготавливаемым по наружному периметру уже готового фундамента, т. к. работы по его проведению не требуют применения специального оборудования.
В случае с пластовым дренажом все работы гораздо сложнее и требуют от мастера определенных навыков, а также наличия специальных инструментов, таких как нивелир и вибромашина.

Полезное видео

Пластовый дренаж своими руками — зачем он нужен, чертежи и схемы | С руками

Содержание ✓

  • ✓ Особенности пластикового стока
  • ✓ Упрощенная модель
  • ✓ Комбинированная дренаж
  • ✓ Дренаж с пластами, подпорная стенка дренаж стен ГОРИЗОНТАЛЬНЫЙ ПЛАСТИКОВЫЙ ДРЕНАЖ ИСПОЛЬЗУЕТСЯ ТЯЖЕЛО. Его задача – снизить уровень грунтовых вод и защитить фундамент от капиллярной влаги.

    Предварительные исследования участка иногда преподносят неприятные сюрпризы: неожиданно оказывается, что строить нужно в условиях, когда грунтовые воды могут подниматься довольно высоко.

    ВСЕ, ЧТО ВАМ НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ, ЗДЕСЬ >>>

    Тогда это может быть очень эффективно дренирование пласта .

    Читайте также: Как сделать дренаж участка своими руками — экономить нельзя!

    ХАРАКТЕРИСТИКИ ПЛАСТИКОВОГО СЛИВА

    В традиционном варианте этот способ дренажа содержит один фильтрующий слой толщиной 30-40 см из гравия или щебня. Однако опыт показывает, что чаще всего этого недостаточно: для более эффективного дренирования почвы дренажная система должна состоять как минимум из двух слоев. В качестве дополнительного фильтра обычно используют песок средней или крупной фракции. Укладывается поверх гравия слоем не менее 10 см.

    Песок целесообразно использовать не карьерного, а речного происхождения, так как он чище и имеет лучшие фильтрационные характеристики.

    Оба слоя должны выходить за периметр здания на 0,4-0,8 м, иначе воде будет трудно выйти за пределы фундамента. Рекомендуемая толщина всей отсыпки 20-30 см.

    В большинстве случаев пластовый дренаж сочетается с системой дренажных труб, что повышает его эффективность.

    Кроме самого простого варианта дренажа (песок и щебень) могут применяться и более сложные схемы. Рассмотрим их подробнее.

    Рисунок 1. СХЕМА ПЛАСТИКОВОГО ДРЕНАЖА В УСЛОВИЯХ ЧАСТОГО ПОВЫШЕНИЯ УРОВНЯ ГРУНТОВЫХ ВОД:
    1 — стульчики для арматуры;
    2 — дренажная труба; — разрушенный камень; 4 — песок;
    5 — мембрана профилированная;
    6, 8 — геотекстиль; I — гидроизоляционная мембрана; 9 — полиэтиленовая пленка.
    Рис. 2 СХЕМА ПЛАСТМАССОВОГО ДРЕНАЖА В УСЛОВИЯХ РЕДКОГО ПОДЪЕМА УРОВНЯ ГРУНТОВЫХ ВОД:
    1 — мембрана профилированная; 2 — дренажная труба; 3 — щебень; 4-песок; 5 — стульчики для арматуры.

    Этот вариант хорошо подходит для предотвращения попадания воды в подземные элементы здания – подвал или подвал. Если не предусмотрено ни того, ни другого проекта строительства, необязательно использовать дорогостоящую конструкцию.

    Выбор мембраны – очень ответственный шаг. Если его повредить в процессе эксплуатации, возникнет риск проникновения влаги в нижний уровень здания. Последствия не заставили себя ждать: сырость в подвале, плесень и в конечном итоге медленное разрушение фундамента. Чтобы этого не произошло, следует выбирать надежный и долговечный материал известного производителя, например, Planter Standart от Технониколь или Тефонд Дренаж от Tema.

    Профилированное полотно защищает здание от затопления, обеспечивая герметичность дренажного «пирога».

    Следующий шаг – установка фундамента. Это слой тощего бетона толщиной до 10 см с низким содержанием цемента (не более 6% от общего объема песка и гравия). В результате должна получиться ровная поверхность, на которую будет крепиться фундаментная плита. На затвердевший бетон укладывается двухслойная гидроизоляционная мембрана, она поднимается только при сильных паводках, тогда можно использовать водосточную систему в облегченном виде. В этом случае бетонная подготовка не сооружается, так как ее полностью заменяет профилированная мембрана с геотекстилем. Нижняя часть дренажа остается прежней: в качестве фильтрующих швов используется щебень и песчаная подушка, которую закрывают профилированным полотном. Проникая в воздушный зазор между мембранным профилем и его геотекстильным слоем, вода будет отводиться в траншеи с дренами.

    Важно понимать, что влагоудерживающий и дренажный материал должен обладать повышенной износостойкостью, так как будет испытывать серьезные нагрузки.

    Преимущества упрощенной схемы дренирования водоема очевидны. Во-первых, уменьшается объем земляных работ. Во-вторых, строительство ведется в более сжатые сроки.

    В первую очередь на дно котлована насыпается слой щебня. Его толщина должна быть не менее стандартных 10 см. Далее укладывают геотекстиль и готовят песчаную подушку: насыпают речной песок, а затем тщательно его утрамбовывают. Поверх песка раскатывается водонепроницаемое полотно – профилированная мембрана с геотекстилем. Он предотвратит повышение уровня воды, что позволит последним уйти в дренажные трубы, а сверху снова геотекстиль и полиэтиленовая пленка.

    Описываемая конструкция очень надежна, так как при ее реализации подошва фундамента будет защищена от грунтовых вод не только гидроизоляционными материалами, но и бетонной подушкой.

    Смотрите также: Поверхностный дренаж участка своими руками

    УПРОЩЕННАЯ МОДЕЛЬ

    Если гидрогеологические исследования показывают, что уровень грунтовых вод

    Наконец, использование профлиста вместо бетонной подушки приносит ощутимую пользу. При всем этом дренажная система не теряет своей эффективности.

    ДРЕНАЖ КОМБИНИРОВАННЫЙ

    Песок и щебень, которые используются в качестве фильтрующих элементов, медленно отводят грунтовые воды, поэтому специалисты рекомендуют совмещать дренаж резервуара с траншейными дренажными системами. Во время паводков или затяжных дождей уровень воды в грунте может очень быстро подняться. В результате она не успеет уйти из-под фундамента, скапливаясь в фильтрующих слоях.

    Трубный дренаж способствует более быстрому удалению влаги из почвы, но его использование при строительстве крупных зданий (от 200 м 2 ) связано со значительными затратами. Это еще одна причина, по которой обе системы сочетаются друг с другом.

    Дренажные трубы должны располагаться по контуру выемки в самой нижней точке дренажной системы водоема. Для соединения их с дренажной ямой выкапывают траншею, на дно которой укладывают геотекстиль: этот материал защитит сток от заиления. Затем насыпается слой песка, опускается труба, сверху кладется щебень, после чего полость полностью засыпается тем же геосинтетическим материалом, после чего закапывается.

    Рытье траншеи с уклоном, чтобы вода стекала в колодец самотеком. Количество колодцев (а значит, и траншей) рассчитывается исходя из объема водоносных горизонтов, который определяется предварительным опробованием грунта.

    Пластмассовый дренаж может сочетаться не только с кольцевой системой, описанной выше, но и с дренажем стенового типа, предохраняющим подземные сооружения от проникновения влаги через стены.

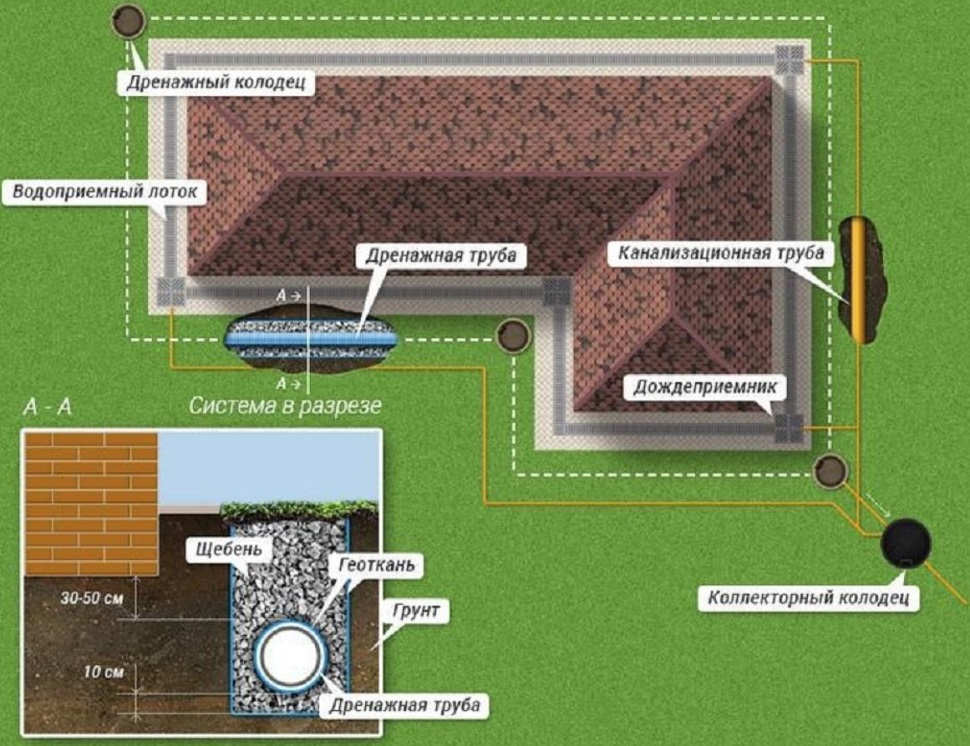

    Рис. 3 СХЕМА РАСПОЛОЖЕНИЯ ДРЕНАЖНОЙ ТРУБЫ ВОКРУГ ДОМА.

    См. также: Дренаж участка с высоким уровнем грунтовых вод своими руками

    Пластовый дренаж фундамента, дренаж подпорной стенки — ВИДЕО

    Дренаж фундамента УШ и подпорных стен. Унор. Калужская область


    Посмотреть это видео на YouTube

    © Автор: С. Васильев Чертежи и схемы В. Давыдов

    ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРА, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

    Ниже другие записи на тему «Как сделать своими руками — домохозяин!»

    Подписывайтесь на обновления в наших группах и делитесь.

    Давайте дружить!

    Схема дренажа вокруг дома: виды и правила проектирования

    Отвод грунтовых и ливневых вод от фундамента значительно увеличит срок службы как капитального строения, так и загородного дома. Простая в устройстве дренажная система защитит подземные бетонные конструкции от постепенного размыва, а подвалы от затопления. Но крайне важно не допустить разрушения фундамента строения, не так ли?

    Грамотно спроектированная схема дренажа вокруг дома поможет построить эффективно функционирующую систему сбора и отвода природной воды. Предлагаем вам ознакомиться с тщательно отобранной и проверенной информацией, основанной на нормативных документах и ​​реальном опыте строителей малоэтажных домов.

    Подробно расскажем о видах водосточных систем, особенностях их устройства, специфике эксплуатации. Приведем аргументы в пользу выбора определенного типа дренажа. Полезная информация, представленная вашему вниманию, дополнена фотографиями, схемами и видео-инструкциями.

    Содержание статьи:

    • Виды дренажных сооружений для дренажных площадок
      • №1: Устройство открытого дренажа
      • №2: Строительство Эффективного Шторма
      • №3: Строительство закрытых дренажных вариантов
      • №4: Пошаговое устройство пристенного водоотвода
      • #5: Организация комбинированных систем
    • Выводы и полезное видео по теме

    Виды дренажных сооружений для водоотведения участков

    При проектировании дренажной системы в первую очередь определяют цели, которые планируется достичь. Они могут заключаться в осушении всего участка, в защите фундамента и цоколя дома от избыточной влаги.

    Из существующих дренажных систем можно выделить два основных типа — открытые и глубинные (закрытые). Первые можно использовать для сельскохозяйственных нужд, для сточных вод с обрабатываемых территорий. Внутренний дренаж используется для отвода воды на дачах и дачных участках, для защиты зданий от негативного воздействия высокого загрязнения воды.

    Организация дренажной системы необходима при высоком зеркале грунтовых вод, что особенно проявляется в паводковый период. Дренаж защищает бетонный фундамент от агрессии грунтовых вод и снижает гидравлическую нагрузку

    Также применяются комбинированные дренажные системы. Их часто дополняют ответвлениями ливневой канализации, предназначенными для утилизации атмосферных вод. При условии их грамотного проектирования они позволяют значительно сэкономить на строительстве каждой системы в отдельности.

    Фотогалерея

    Фото

    Первым и главным признаком, по которому владельцам участка необходимо устроить дренаж, является застой воды во время снеготаяния. Это означает, что подстилающий грунт грунт имеет низкую фильтрационную способность, т. е. плохо пропускает воду или не пропускает ее вовсе

    Дренаж необходим на участках с ярко выраженными признаками эрозии почвы: трещинами, появляющимися в засушливый период. Это проявление размыва грунтовыми водами, что привело к разрушению

    Сбор и отвод воды необходим, если в период снеготаяния и обильных осадков грунтовые воды поднимаются до уровня коммуникаций

    Дренажные системы сооружаются на участках с характерным уклоном. Но в данном случае они нужны для сбалансированного распределения воды и удержания ее на возвышенных участках

    Подтопление при снеготаянии

    Эрозия и подмыв грунта под фундаментом

    Вода на уровне коммуникаций

    Деревенский откос

    № 1: устройство открытого дренажа

    Открытый дренаж — наиболее простой и экономичный способ отвода воды, который может применяться при следующих условиях: до которого плодородный слой, расположенный на 20-30 см от поверхности земли, переувлажняется;

  • Участок расположен в низменности, в которую естественным образом стекает дождевая вода в период обильных осадков;
  • в рельефе участка отсутствует естественный уклон, обеспечивающий движение излишков воды в сторону ул.

Открытый дренаж устраивают в районах с высокой водообеспеченностью, отметка которой чаще всего обусловлена ​​расположением земельного надела в низменности или глинистым составом грунтов, не пропускающих или очень слабо пропускающих воду в нижележащие слои .

Дренажная система, предназначенная для отвода избытка грунтовых вод, хорошо работает совместно с ливневой, работа которой заключается в сборе и отведении осадков (+)

Планирование схемы дренажа лучше всего осуществлять на этапе проектирования дома. Это свяжет работу и расположит дождеприемник под желобами к отмостке.

Открытый дренаж считается самым простым и не требует составления схемы. Это траншея шириной 0,5 м и глубиной 0,6-0,7 м. Борта траншеи располагают под углом 30°. Они опоясывают территорию по периметру и направляют сточные воды в канаву или котлован, в ливневую канализацию.

Территории с уклоном в сторону улицы легче осушать. Для этого перед домом поперек склона выкапывается желоб, который будет удерживать воду с огорода. Потом роют канаву, она направит стоки в сторону улицы, в канаву.

Если участок имеет уклон в противоположную от дороги сторону, то перед фасадом забора выкапывается поперечная дренажная канава и до конца участка делается еще одна продольная.

Недостатком такого дренажа является его низкая эстетичность и необходимость регулярной очистки желобов от периодически скапливающегося в них ила и грязи. Этот вид дренажа не рекомендуется устраивать под дорожным покрытием, так как он приводит к просадке грунта и деформации полотна

Протяженность линий водоотвода, количество колодцев и песколовок зависит от площади участка, его рельефа, интенсивности осадков в конкретном районе.

Водоотводные канавы можно укрепить от эрозии железобетонными плитами, мощением камнем, дерниной с щебеночным дном простейшая дренажная система.

Вдоль фундамента забора, в самой нижней точке участка, роют ров шириной 0,5 м, длиной 2-3 м и глубиной 1 м. Такая дренажная система хоть и защищает от большого напора воды, но с атмосферными осадками справляется.

Чтобы края рва не обвалились, его засыпают щебнем, битым стеклом и кирпичом. Засыпав его, вкапывают следующий, его также засыпают и плотно утрамбовывают. Вынутый грунт используется для обратной засыпки понижений на территории

Со временем эта простейшая дренажная система может потерять работоспособность из-за постепенного заиления. Чтобы этого не произошло, его можно защитить геополосой. Его укладывают на землю, после засыпки канав внахлест сливают дренажный слой. Сверху, чтобы скрыть канаву, ее присыпают слоем плодородной почвы.

#2: Построение Эффективного Ливневого

Ливневая канализация необходима для накопления и отвода части воды, выпадающей в виде осадков. Оборудован точечными и линейными дренажными устройствами.

Фотогалерея

Фото

Системы ливневой канализации устраиваются для сбора атмосферных вод и предотвращения их проникновения в грунт, а затем в подстилающий грунт

По типу водозаборных устройств системы ливневой канализации подразделяются на точечные и линейные. Первые строятся на участках с организованным стоком, вторые — с неорганизованным 9.0003

В линейных водоприемниках площадь сбора значительно больше, чем в точечных. Их устанавливают рядом с домами с неорганизованным водосточным желобом и на площадках, вымощенных гидроизоляционным покрытием.

В линейных ливневках вода как собирается, так и транспортируется по сети каналов, закрытых металлической или пластиковой решеткой. В точечных системах сброс воды осуществляется через систему труб, проложенных в земле

Ливневая канализация с точечным водозабором

Водоотводные каналы точечной ливневки

Линейные водоприемники

Конструкция из лотков с решетками

Водосборники первого типа устанавливаются под организованными стояками. Водосборник второго типа располагается под скатами крыш с неорганизованным водостоком.

Вода, поступающая в водосборник, течет по открытому или закрытому трубопроводу. Отводится либо в общий водосборный колодец, либо в коллекторный колодец, откуда поступает в централизованную канализационную сеть или желоб.

Дождеприемник – емкость для сбора воды, оборудованная отводами для присоединения труб линейного водоотвода. Устройства изготавливаются из прочного пластика или чугуна (+)

Элементами ливневой системы с точечными водосборниками являются также водоотводы, водостоки, заслонки. Некоторые производители предусматривают возможность соединения дождеприемников с водосточными желобами, а также с системами подземного водоотвода.

Кроме того, серийные модели включают песколовки и мусорные баки, упрощающие техническое обслуживание системы.

Устройство с установленной декоративной решеткой должно располагаться на 3-5 мм ниже уровня дорожки, грунта

Это система желобов из пластика или бетона, которые устанавливаются на объекте в тех местах, в которых скопление воды наиболее вероятно, но крайне нежелательно.

Для дренажного колодца выбирайте самое удаленное от дома место, колодец, погреб. Если поблизости есть естественный или искусственный пруд, то воду можно отводить в него

Проектируя с линейными водоприемниками, первым делом планируют разместить водосборный или коллекторный колодец. Далее определяют расположение поворотного и смотрового колодцев. Их обустройство будет зависеть от размещения дождеприемников-желобов и закрытых канализационных ответвлений.

Для предотвращения попадания воды во двор с улицы водосточные желоба устраивают вдоль линии ворот, ведущих во двор, гаражных ворот, а также в районе ворот. При выборе элементов системы, которые будут установлены на проезжей части, учитывают будущую нагрузку на них.

Для предотвращения попадания влаги в здание уклон покрытия в гараже делается в сторону заборной решетки. Так вода при мойке автомобиля или таянии снега на транспортном средстве будет стекать в желоб.

Дренажные лотки должны быть установлены на крыльце вокруг бассейна. Их также устанавливают вдоль отмостки, садовых дорожек, выложенных из облицовочного материала площадок

Для придания душевой опрятного вида применяют специальные лотки из полимербетона, пластика, которые закрываются металлическими или пластиковыми решетками . При входе в дом используйте специальный лоток для чистки обуви.

Решетка для желоба, устанавливаемая возле бассейна, выбирается пластиковая, белого цвета, чтобы не обжечься в жаркий летний день.

При интенсивной эксплуатации водоотводные лотки монтируются на бетонное основание. Чем выше класс нагрузки на проезжую часть, тем больше толщина бетонной подошвы (+)

Водосточные желоба и водозаборы подключаются к дренажной емкости. В местах соединения желобов и труб предусматривают смотровые колодцы. Они предназначены для облегчения доступа к системе и ее очистки от возможного засорения.

Ревизионные колодцы изготавливаются в основном из пластика. Для получения необходимой глубины в их конструкции предусмотрена возможность наращивания с помощью специальных удлинительных элементов.

Размещение, уклон и длина труб ливневой канализации — все эти характеристики очень индивидуальны и зависят от многих условий на участке

Широкий набор элементов системы позволяет разработать наиболее рациональную конструкцию, которая будет оптимальной с технической и финансовой точки зрения зрения.

Основными элементами линейного водоотвода являются желоба из бетона, полимербетона, пластика, точечные приемники, песколовки, решетки (+)

№ 3: Устройство закрытых вариантов водоотвода

Подземный, закрытый водоотвод применяется при открытой системе устройство занимает слишком много места на участке или не вписывается в ландшафтную картину территории. Условия его устройства закрытой дренажной системы аналогичны предпосылкам организации сети открытых дренажных канав и арыков.

Схемы закрытого дренажа применяются для защиты фундамента, подвалов от грунтовых вод и увеличения срока их службы. Они по аналогии с открытыми применяются для осушения сельской местности от избытка грунтовых вод

Подземный дренаж организовать на участке обязательно, если:

  • он расположен в низменности, в заболоченной местности;
  • рядом с корпусами находится природный водоем;

Его устройство рекомендуется, если в доме есть эксплуатируемый подвал (гараж, подвал, погреб).

Подземный дренаж можно разделить на два типа:

  • настенный дренаж;
  • траншейный (резервуарный) дренаж.

Оба вида подземного водоотвода осуществляются на стадии строительства здания. Если было решено приступить к проблеме водоотведения уже после строительства дома, то используется траншейно-кольцевая система. Существуют ограничения на использование траншейного дренажа. Его можно использовать, если в доме нет подвала.

Дело в том, что после заполнения котлована песком или грунтом создается более рыхлая среда между скальной породой и фундаментом. В результате вода попадает в окружающую среду и тогда даже наличие глиняного замка не защищает здание от влаги.

Поэтому, если в доме есть подвал, для эффективного дренажа лучше всего делать пристенный дренаж. Применяется для отвода грунтовых вод непосредственно от фундамента здания, для защиты подвалов, подвалов, цокольных этажей от затопления.

Нельзя сажать деревья и кустарники возле стока. Расстояние до посаженного дерева может быть не менее двух метров, а до куста — не менее одного метра

Стена ограничивает повышение уровня воды, не допуская ее подъема выше дренажных труб — дренажных линий. Считается, что дренажная труба длиной 1 м способна осушать площадь около 10-20 м 9 .0095 2 .

Труба при устройстве пристенного водоотвода укладывается по периметру здания. Глубина закладки дрен не может быть ниже подошвы фундаментной плиты или подошвы фундамента. При глубоком заглублении фундамента допускается укладка трубы немного выше его основания (+)

Расстояние от дренажной трубы до фундамента зависит от места размещения. . Их прокладывают в каждом углу (или через один угол) здания, а также в местах поворотов и соединений труб.

Ревизионные колодцы также располагаются в местах с большим перепадом высот участка и при большой протяженности труб — расстояние между колодцами должно быть не более 40 метров.

В смотровом колодце труба не может быть целой, она рвется. Это сделано для того, чтобы при засорении трубопровода оставалась возможность его промывки с помощью шланга высокого давления

Вся система закрывается до последнего колодца. Он должен располагаться в самом низком месте. Далее вода стекает в обычную канализацию или открытый водоем. Если нет возможности отвести воду из дома самотеком, то устанавливают насосное оборудование и откачивают ее принудительно.

Для обеспечения самотечного отвода воды трубы прокладываются в сторону сборного коллектора. Уклон должен составлять два сантиметра на каждый метр дренажной трубы. Глубина трубы должна быть больше глубины промерзания грунта.

Труба заполняется дренажным материалом — гравием, мелким щебнем или песком. Минимальный слой, который обеспечит поступление воды в канализацию, составляет 0,2 м.

Для экономии геокомпозитных материалов и предотвращения их смешивания с грунтом используют геотекстиль. Он свободно пропускает воду в канализацию и в то же время задерживает частицы, приводящие к заилению. Саму трубу перед обратной засыпкой также необходимо обернуть защитным материалом. Некоторые модели водостоков выпускаются с готовыми фильтрами из геотекстиля.

Повысить эффективность пристенного водоотвода можно с помощью профилированной полимерной мембраны, которая может быть двух- или трехслойной. Один ее слой представляет собой полиэтиленовую пленку с образованными выступами, второй слой мембраны представляет собой геотекстильное полотно.

Трехслойная мембрана снабжена дополнительным слоем гладкой полиэтиленовой пленки. Мембрана помогает фильтровать воду из почвы и одновременно служит гидроизоляционным слоем для фундамента здания.

Внутренний траншейный дренаж защищает здание от затопления и влаги. Представляет собой фильтрующий слой, который засыпается в траншею на расстоянии 1,5-3 м от стены дома.

Лучше, чтобы глубина дренажа была на 0,5 м глубже основания фундамента – так вода не будет оказывать на него давления снизу. Между траншеей с дренажем и фундаментом дома остается слой глинистого грунта, который служит так называемым глиняным замком.

Для прокладки дренажной трубы роют траншею не глубже 1 м с уклоном в сторону водосбора. Дно канавы желательно выложить слоем глины (+)

Как и при устройстве настенного водостока, стоки укладываются на слой гравия или мелкого щебня. И трубы, и гравий защищены геотекстилем от засорения.

№ 4: Пошаговое устройство дренажа стен

Для того, чтобы получить наглядное представление о процессе дренажа вокруг загородного дома, рассмотрим пример. На представленном участке требовался монтаж системы отвода грунтовых вод, т.к. и супеси залегают под почвенно-растительным слоем, которые крайне плохо пропускают воду из-за низкой фильтрационной способности.

Фотогалерея

Фото

Для устройства дренажа разрабатываем траншею вокруг дома. Так как работы проводились мини-экскаватором, то от стен отступили на 1,2 м, чтобы не повредить здание. Если вы сохраните вручную, вы можете сделать это лучше. Дно шахты на 20-30 см ниже фундамента

Ответвления траншеи, образуемой вокруг дома, должны иметь уклон в сторону общей траншеи, предназначенной для трубы для сбора собранной воды в коллекторный колодец

Засыпаем дно траншеи песком. Утрамбовываем его и формируем уклон 2-3 см на погонный метр. Уклон направлен в сторону общей траншеи, дно которой также отсыпано и утрамбовано. В случае пересечения траншеи коммуникациями, учитываем, что под ними должны проходить дренажные трубы

Подготавливаем дрены, перфорированные полимерные трубы, к укладке в траншею. Оборачиваем их геотекстилем, что предотвратит засорение системы и отфильтрует грунтовые воды

Покрываем утрамбованное дно траншеи вторым слоем геотекстиля, насыпаем на него гравий и кладем дрены

Каналы для отвода воды ливневой канализации и дренажной системы укладываются в одну траншею. Собранную из них воду допустимо сливать в один коллектор и использовать общие смотровые колодцы

Обмотав гравийную засыпку вместе с дренажной трубой вторым слоем геотектила, засыпаем траншею карьерным песком. Мы не используем грунт, отсыпанный при разработке траншеи, песок будет лучше пропускать воду для сбора дренажа

Приводим общую траншею, к которой подводится кольцевой дренаж, к месту установки коллекторного колодца

Этап 1: Проектирование траншеи под дренажное устройство

Этап 2: Выведение кольцевой траншеи в общую траншею

Этап 3: шлифовка дна траншеи и трамбовка

Этап 4: Подготовка дренажной трубы к установке

Этап 5: Укладка геотекстиля и дрен на дно траншеи

Этап 6: Параллельный дренаж и дренаж

Этап 7: Засыпка траншеи песком без включений

Этап 8: Вывод траншеи на место коллекторного колодца

Коллекторный колодец в примере предназначен для частичного сброса собранной воды в нижележащие слои грунта и для частичного выноса лишнего с участка в общий водосток. К нему будут подключены стоки от септика, ливневка и канализация. Для слива лишней воды будет установлена ​​сливная труба, расположенная ниже всех.

Фотогалерея

Фото

Перед покупкой железобетонных колец для устройства коллекторного колодца рассчитываем необходимый объем. Колодец не должен быть заполнен более чем на 2/3 с залповым сбросом

Дно котлована засыпать песком и выровнять. Если в нем была вода, откачайте ее перед работой. Ставим по очереди кольца

Дно колодца очищаем от грунта, осыпавшегося при строительстве коллекторного колодца. Пробивка отверстий для ввода труб на необходимой глубине перфоратором

Перед засыпкой грунтового фильтра, через который вода будет частично отводиться в подстилающий грунт, укрываем его геотекстилем

Дно колодца поверх геотекстиля засыпаем карьерным или речным песком. Толщина слоя 30 — 35 см. Затем высыпаем мелкий гравий слоем 35-40 см и крупный гравий 35-40 см

В отверстия, пробитые ранее перфоратором, вводим канализацию из септика, ливневку и дренаж. Из колодца выводим канализацию

Засыпаем котлован соединенными трубами грунтом, отсыпанным в процессе разработки. Чистый песок здесь необязателен.

От коллектора до желоба или водоема, находящихся за пределами участка, прокладываем траншею для прокладки канализации

Шаг 9: Доставка бетонных колец на площадку

Шаг 10: Установка колец в проектируемый котлован

Шаг 11: Подготовка дна колодца к заполнению фильтра

Шаг 12: Укладка геотекстиля перед обратной засыпкой

Этап 13: Засыпка нижнего слоя фильтра — песок

Этап 14: Ввод канализационной трубы в коллектор

Этап 15: Засыпка котлована песком

Этап 16: Проектирование траншеи для отвода стоков на улицу

Успешно справившись с основной частью работ, приступаем к окончательному благоустройству:

Галерея изображений

Фото

От коллекторного колодца до желоба или пруда, расположенного снаружи, прокладываем канализацию с уклоном в сторону сторона нагнетания

Послойно засыпаем траншейным или карьерным песком, или насыпным грунтом. В нем не предполагается набирать воду при транспортировке, к тому же проложен герметичный трубопровод. Но если есть желание быстро избавиться от паводковых вод, то лучше засыпать песком

Если верхний край колодца находится ниже общего уровня земли, то строим его кирпичом до необходимой высоты. Установите люк с крышкой. Кладка снаружи обрабатывается цементным раствором.

Полностью засыпаем песком все элементы дренажной системы и канализационного трубопровода, выравниваем площадку. Извлеченный на поверхность грунт, не использованный для отсыпки, собирается экскаватором и вывозится

Шаг 17: Прокладка канализации от коллектора

Шаг 18: Засыпка траншеи канализацией

Шаг 19: Установка коллекторного колодца

Шаг 20: Выравнивание территории вокруг дома

#5: Организация комбинированных систем

На участке возле дома также можно организовать комбинированную дренажную систему. Например, в одном коллекторном колодце могут скапливаться дренажные и ливневые стоки. При этом коллектор для сбора сточных вод следует строить с учетом нагрузки от обеих систем. Кроме того, в состав ливневой канализации могут входить точечные и линейные водосборники.

При данной схеме ливневка и канализация прокладываются независимо друг от друга (параллельно). Общим может быть только коллектор, собирающий стоки обеих систем

Необходимо помнить, что ошибки, допущенные при смешанном типе водоотведения, могут привести даже к увеличению запасов воды, затоплению подвалов и подвалов. Основным недостатком является сброс воды из дренажной системы в подземную дренажную систему.

При объединении этих двух систем вода с крыши попадает в канализацию и просачивается в землю. Это особенно активно во время сильных и продолжительных осадков. В результате вода, вместо того, чтобы покинуть систему, просачивается в почву и насыщает ее влагой.

Выводы и полезное видео по теме

Видео №1. Схема поверхностного водоотвода и его монтаж:
