Одним из возможных вариантов, часто применяемых для обогрева загородного дома, особенно в условиях постоянного в нем проживания, является использование водяного отопления. Однако рассматривая монтаж отопления, частный дом, в котором он будет выполнен, можно столкнуться с тем, что потребуется определить, как будет происходить реализация проекта. Для каждого из них характерны свои особенности, которые могут повлиять на ваш выбор.

О водяном отоплении

Принцип работы подобного отопления понятен каждому – в отопительном котле нагревается вода и затем поступает в батареи, проходя через которые отдает тепло окружающему воздуху. Сделать отопление в частном доме, работающее на описанном принципе, достаточно просто, но дело в том, что при этом необходимо учесть ряд дополнительных факторов, начиная от выбора оборудования и заканчивая его расположением и подключением.

1. Определение нужного котла для отопления. В тех случаях, когда рассматривается задача, как сделать отопление частного дома, надо учесть следующие факторы:
   • вид топлива, и возможность его обеспечения по доступным ценам;
   • наличие воды;
   • использование горячей воды для других целей, кроме отопления.

   Ответ на эти вопросы определит выбор котла (газовый, твердотопливный и т.д.) и его вид (одно- или двухконтурный).

2. Каким образом провести монтаж отопления в частном доме (бюджетным или более затратным).
3. В какой степени автономным и независимым от внешних условий должен быть обогрев, мы делаем отопление в частном доме, опираясь только на собственные ресурсы, или будем использовать еще и внешние, например электричество.

Ответ на эти вопросы во многом предопределяет, каким будет обогрев, и как мы проводим отопление в частном доме.

Про циркуляцию теплоносителя

Надо отметить еще такую особенность, присущую водяному отоплению. Циркуляцию горячей воды в системе можно обеспечить несколькими способами:

• естественным или гравитационным;
• принудительным.

Естественная циркуляция основана на том, что холодная вода тяжелее, чем горячая, и поэтому  вода с более высокой температурой поднимается вверх. При таком способе циркуляции теплоносителя проведение отопления в частном доме должно учитывать некоторые дополнительные требования, которые понятны при рассмотрении приведенного рисунка:

Это следующие требования:

• диаметр подающей трубы должен быть больше, чем остальных труб;
• необходимо обеспечить уклон при прокладке труб от расширительного бачка до радиатора и от последнего к котлу, вода должна поступать к батареям и котлу самотеком;
• расширительный бачок должен располагаться выше всех остальных элементов системы.

Преимуществом такого подхода является возможность работы обогрева без использования дополнительных устройств (насосов или   нагнетателей), в этом случае может работать и тогда, когда нет электроэнергии (обрыв линий электропередач, авария и прочие нарушения электроснабжения, а так же полное его отсутствие). Недостатком надо считать небольшой радиус использования из-за небольшого давления.

При использовании принудительной циркуляции в систему отопления встраивается насос, обеспечивающий необходимое давление и подачу теплоносителя в нужное место. Подобная система является универсальной и может быть применена при любом виде монтажа и в любых зданиях.

Однотрубный монтаж

Подобная схема монтажа отопления частного дома является наименее затратной и наиболее независимой от внешних условий. Что собой представляет подобная схема обогрева, можно понять из приведенного рисунка:

Рассматриваемый монтаж системы отопления частного дома предусматривает прохождение горячей воды через все радиаторы. При этом система может быть выполнена как с вертикальной разводкой, так и с горизонтальной, схема подключения отопления частного дома с обоими типами разводки приведена ниже:

Подобная однотрубная проводка отопления в частном доме называется “Ленинградка” По оценкам специалистов, это один из самых распространенных вариантов водяного отопления. Ее достоинством является меньшая стоимость материалов, необходимых для прокладки отопления в частном доме, и меньшая стоимость монтажных работ.

Одним из достоинств подобной системы можно считать ее универсальность, она может работать с естественной циркуляцией воды и с принудительной.

Двухтрубный монтаж

Схема, как выглядит монтаж систем отопления частных домов, приведена на  рисунке:

Горячая вода в каждый радиатор поступает независимо (от общей магистрали по отдельной трубе), а затем таким же образом возвращается в общую магистраль для поступления в котел и повторного нагрева.

Подобная система отопления наиболее универсальна и может быть применена в любых частных домах, независимо от этажности и размеров.

К особенностям использования такого варианта монтажа следует отнести повышенные расходы на материалы и комплектующие (трубы, насос, фурнитура и т.д.) а так же значительный объем работ, характерный для случаев, когда проводится такая   установка отопления в частном доме.

О других вариантах и возможностях

Приведенные виды монтажа не охватывают всех возможных способов построения разводки водяного отопления. Выше отмечалось, что однотрубная разводка может быть горизонтальной и вертикальной. Такими же способами  выполняется и двухтрубная разводка. Кроме того, для любых вариантов монтажа допустимо разное подключение радиаторов:

Стоит отметить, что могут быть использованы и другие варианты монтажа с целью обеспечения большей эффективности работы обогрева в конкретных условиях, но этим должны заниматься специалисты, добиваясь максимальной отдачи от отопления. Приведенные данные охватывают наиболее популярные и чаще всего используемые варианты монтажа.

Как все это реализуется?

Существуют различные подходы к созданию обогрева. Но только отопление, ориентированное на местные доступные ресурсы и топливо, – правильное отопление частного дома.

Учитывая, что любая отопительная система представляет достаточно сложную гидротехническую систему, лучше всего ее проектирование и последующий монтаж доверить профессионалам, фирмам и организациям, занимающимся этим на постоянной основе. В этом случае вы всегда сможете получить консультацию по работе смонтированной системы, а так же обратиться к ним для ее ремонта при повреждении.

Можно выполнить подобную работу самостоятельно, в этом случае затраты на создание и монтаж отопления будут минимальны, но и претензии по некачественной работе предъявлять придется себе.

В собственном доме отопление должно быть рассчитано на использование доступных и дешевых энергоносителей, а также на работу в автономных условиях, например, при отсутствии электроэнергии. Кроме того, надо ответственно отнестись к реализации планов по созданию системы отопления, учитывая, что это достаточно сложная и дорогостоящая процедура.

какая система отопления лучше для частного дома, виды систем, схемы

Когда в доме тепло, никакие метели не страшны. Но даже если холодная пора осталась позади, всё равно хочется, чтобы дома было тепло и уютно. Автономные системы для обогрева поддерживают комфортную температуру в родны стенах. Они должны быть надёжными, но в первую очередь экономичными. Поэтому перед многими обладателями коттеджей и дач встаёт вопрос, какая система отопления лучше для частного дома?

СОДЕРЖАНИЕ

• Как выбрать хорошую систему отопления?
• Какое отопление лучше для частного дома?
• Водяное
• Однотрубная система
• Двухтрубная система
• Воздушное
• Электрическое
• Паровое
• Газовое
• Печное
• Солнечные батареи
• Геотермальное

Когда-то за теплоту домашнего очага отвечал тот, кто поддерживал огонь в печи или камине. Сейчас такой вариант подходит скорее для уютных вечеров, а отопить дом можно с помощью современных интегрированных систем. Они стали настоящим спасением для жителей загородных коттеджей и дачников. Энергия расходуется рационально, тепло равномерно распределяется по всей постройке, а дома всегда тепло. Это не только создаёт комфорт для жизни, но и защищает помещение от образования сырости, плесени и грибка.

Со смарт-системой вы сами определяете, когда включить обогрев и какую температуру выставить. Звучит заманчиво, но выбрать действительно хорошую конструкцию становится всё сложнее.

Как выбрать хорошую систему отопления?

На данный момент существует много вариантов, каждый из которых отличается комплектующими, схемой установки и источником энергии. Несмотря на то, что каждый старается подбирать вариант под свои предпочтения и возможности, критерии выбора хорошей системы отопления частного дома всё же одинаковы:

• Экономия. Система должна полностью обеспечивать жильё теплом, при этом, создавать минимум затрат на её обеспечение, монтаж и обслуживание.
• Автономность. Идеальная система должна работать как часы и поддерживать функциональность при минимальном вмешательстве.
• Долгий срок службы. Выбирайте только проверенные технологии, которые не выйдут из строя во время длительной эксплуатации, а при необходимости их всегда можно починить.

Хорошая система отопления в частном доме должна быть проста как в обслуживании, так и в установке. Можно существенно сэкономить, если произвести монтаж своими руками. Главное – подобрать нужную схему. А при желании можно приобрести комбинированное оборудование и совместить сразу несколько вариантов.

Какое отопление лучше для частного дома?

Видов отопительных систем много. В выборе существенную роль играет тип топлива. В зависимости от «сырья» отопление в частном доме потребляет разное количество энергии.

Водяное

Одной из самых популярных и простых систем считается водяное отопление. Она представляет собой замкнутую цепь с центральным элементом – котлом. Он генерирует тепло и передаёт воду по теплопроводным трубам и радиаторам, после чего поток поступает обратно.

Чуть реже в качестве нагревательной жидкости может выступать антифриз, а топлива – керосин, уголь, дрова, электричество и другое сырьё.

Такой непрерывный принцип не требует затрат на дополнительный расход воды. Но и недостатки у системы тоже есть: чтобы отопить обширную площадь, потребуется немалое количество времени и топлива. Водяной котёл долго нагревается, а иногда оказывается малоэффективным без вспомогательных устройств, таких как теплоаккумулятор.

Материалом для труб чаще всего выступает:

• Сталь. Лучше выбирать оцинкованную или нержавеющую, чтобы избежать образования коррозии.
• Медь. Считается самым дорогим вариантом, однако, и самым надёжным. Такие трубы выдерживают высокое давление и температуру. Выбирайте именно медные трубы, если хотите, чтобы отопительная система не вышла из строя долгие годы.
• Полимеры. Оптимальный вариант – металлопластмассовые трубы. Они просты в монтаже, не собирают конденсат и не покрываются ржавчиной. Но стоит быть аккуратными с резким перепадом температуры перемещающейся жидкости или «разморозкой» дачи после зимнего периода. Труба может не выдержать и начнёт протекать.

Существует несколько разновидностей систем. Каждая отличается своими плюсами и минусами, а также нюансами монтажа.

Однотрубная система

Самая простая система, которую можно собрать самостоятельно. Один котёл соединён с радиаторами по линейному принципу: горячая вода проходит через все пункты магистрали и возвращается обратно в теплоноситель. С помощью дополнительных задвижек можно регулировать подачу тепла в разные помещения.

Проложить такое отопление в частном доме можно как в горизонтальном, так и вертикальном направлении. В случае с отоплением по вертикали, котёл лучше устанавливать на верхних этажах и пускать трубопровод вниз.

Минус такой системы в неравномерном нагревании дома, так как более отдалённые помещения всегда будут более прохладными. Подойдёт такой вариант для небольших коттеджей и садовых домиков.

Двухтрубная система

Более сложная система отопления частного дома, с которой не всегда можно справиться без помощи профессионала. В конструкции задействовано сразу две трубы: по одной вода следует к приборам отопления, а по другой – возвращается обратно. Увеличивается не только площадь отопления, но и эффективность. Тепло передаётся равномерно в каждую комнату, где установлен радиатор. Чтобы вода остывала медленнее, на батареях устанавливаются терморегуляторы.

Ещё одно преимущество – разнообразие разводок:

• Горизонтальная тупиковая. Такой тип установить проще всего, но вот температуру контролировать сложнее. Трубы присоединяются к радиаторам сверху и снизу. Чтобы такое приспособление принесло пользу – без циркулярного насоса не обойтись. Он создаёт дополнительный расход электроэнергии, но рациональнее расходует топливо и отапливает все помещения одинаково.
• Горизонтальная попутная. Потоки горячей и остывшей воды движутся по параллельным трубам и поддерживают температуру на нужном уровне.
• Горизонтальная коллекторная. С такой структурой можно добиться максимально равномерного прогрева всего дома. Конструкция имеет множество разветвлений. Трубопровод отходит от каждой батареи, что усложняет процесс установки.
• Вертикальная с верхней разводкой. Вертикальная разводка пригодится в домах с тремя этажами и больше. Трубопровод прокладывается на верхнем уровне или чердаке, после чего тепло распределяется по стоякам к отопительным приборам.
• Вертикальная с нижней разводкой. Основной блок расположен в подвальном помещении – отопитель движется уже вверх и проходит через все установленные радиаторы.

Вертикальный принцип монтажа удобен тем, что его проще устанавливать, а на монтаж уходит меньше материалов. Отопление в частном доме по такому типу имеет ряд преимуществ и недостатков.

Плюсы:

• Экономия
• Низкий уровень шума
• Надёжность эксплуатации
• Несложный монтаж и обслуживание

Минусы:

• Медленное нагревание
• Необходимость регулярной очистки батарей
• Протечки, если труба проржавела
• Необходимость поддержания постоянной работы зимой

Воздушное

Один из самых древних способов обогрева помещений, который сперва применялся в промышленных и общественных зданиях, но вскоре начал использоваться и в жилых домах. Действует система так, что холодный воздух поступает в специальную установку, нагревается до определённой температуры и распределяется в комнаты через воздуховоды. Поступающий воздух смешивается с комнатным до тех пор, пока не установится комфортная температура. На обратном цикле остывший воздух поступает в возвратные воздуховоды и возвращается в нагреватель. Как только в комнате установилась заданная температура, генератор самостоятельно отключается. А если помещение остыло – снова включается.

Благодаря высокому КПД, ресурсов затрачивается гораздо меньше, поэтому обслуживание обходится намного дешевле других типов. Для установки воздушной системы отопления в частном доме не нужны дополнительные элементы, такие как батареи или трубы. Вы сможете сделать ремонт по вкусу, будь то стиль Прованс в интерьере, лофт или любой другой.

Для создания комфортного микроклимата необходимо закупить подходящее оборудование:

• Теплогенератор. В качестве ключевого элемента можно использовать электронагреватель, твёрдотопливный котёл, газовое оборудование или устройства, работающие на дизельном топливе. Тепловентиляторы и пушки подойдут для нагрева небольшого помещения, поэтому при выборе генератора для загородного дома лучше рассмотреть более серьёзные установки. Приборы должны быть автономными, то есть поддерживать температуру в нужном диапазоне, а также включаться и выключаться по мере нагрева и охлаждения комнат.
• Воздуховоды. В качестве сырья для металлических воздуховодов используют медь, алюминиевые сплавы, оцинкованную и нержавеющую сталь. Неметаллические производят из полиэтилена, полиэфира и других материалов. По форме сечения они бывают круглой, квадратной и прямоугольной формы.
• Фильтры. Чтобы воздух в помещении был всегда чистым, используйте НЕРА-фильтры, увлажнители, стерилизаторы.
• Кондиционер. Воздушная система отопления может выполнять ещё и функцию охладителя в летний сезон.
• Система управления. Современные системы оснащены функцией автоматического контроля. Она распознаёт, когда температура опустилась хотя бы на градус и снова запускает обогрев. Но главное её преимущество в том, что работу не нужно контролировать. В случае поломки, она самостоятельно блокируется, что повышает безопасность во время эксплуатации.

Вентиляционная система бывает двух типов: с естественной вентиляцией и принудительной. В первом случае, воздух самостоятельно перемещается по воздухопроводу, во втором циркуляция ускоряется за счёт мощности насоса.

Плюсы:

• Целая климатическая система
• Экономичность
• Высокая скорость обогрева
• Эффективность
• Несложный монтаж
• Долгий срок службы (около 20 лет)
• Невысокая стоимость
• Отсутствие батарей

Минусы:

• Необходимость точных расчётов
• Необходимость очистки системы

Электрическое

Несмотря на то, что такой вариант считается не самым лучшим по соображениям экономии, многие предпочитают отапливать загородный дом именно электрическими приборами. Если нет возможности провести газ, можно использовать альтернативные источники тепла:

• Котлы с ТЭН-нагревателями
• Котлы с электродным принципом действия
• Котлы индукционного типа
• Инфракрасные обогреватели
• Тёплые полы
• Электрические конвекторы
• Электрические камины

Перед тем как выбрать обогреватель, определитесь с площадью обогрева, расходом, возможностями монтажа и дополнительными функциями.

Плюсы:

• Простой монтаж
• Недорогое обслуживание
• Возможность перестановки
• Экологичность
• Безопасность

Недостатки:

• Высокая стоимость обслуживания (а иногда и оборудования)
• Отсутствие отопления при отключении электричества
• Усиленное потребление кислорода

Паровое

Источником выработки тепла является паровой котёл. Когда вода в нём закипает, выделяется пар и по трубам поступает к радиаторам. После охлаждения образуется конденсат, а пар обратно возвращается в котёл. Вода продолжает перемещаться по трубам и через накопитель возвращается к нагревателю. Для усиления эффективности используется специальный насос.

По тепловым характеристикам пар в три раза превосходит воду – здание нагревается быстрее. Свободное пространство не будет занято массивными трубами, так как они значительно меньше водяных. Во время заморозков риск того, что паровые трубы разорвутся, минимальна.

При монтаже такой системы очень важно выбрать надёжный котёл. Большую роль здесь играет площадь отапливаемых помещений и особенности строения. Для топки котла используют разные виды топлива:

• Жидкое
• Твёрдое
• Комбинированное
• Природный газ

Но всё же рассматривать такой способ системы отопления для жилого помещения не рекомендуется, потому что это очень опасно. Котёл разогревается до высочайших температур, поэтому очень легко получить ожог. Обычные трубы не способны выдержать такого «теплового удара», поэтому придётся закупать медные или оцинкованные элементы, а это дополнительные траты.

Плюсы:

• Экологичность
• Высокая скорость и эффективность обогрева
• Малый риск промерзания или поломки труб

Минусы:

• Опасность эксплуатации
• Невозможность регулирования температуры
• Высокая степень шума
• Необходима разрешительная документация
• Сложность монтажа
• Высокая стоимость

Газовое

Один из самых недорогих и доступных источников отопления – природный газ. Если нет возможности получить доступ к магистрали, используются газгольдеры или баллоны. Осталось только выбрать газовый котёл:

• Одноконтурный. Предназначен только для обогрева.
• Двухконтурный. Обогревает комнаты и подогревает воду.
• Настенный. Отличается повышенной безопасностью, но ограниченной мощностью. Для крупных площадей лучше устанавливать сразу два котла.
• Напольный. Работает на природном, сжиженном и магистральном газу и способен отопить большие дома.

Как и в воздушной системе отопления, оснащённая в газовом оборудовании тяга может быть как естественной, так и принудительной. Для котлов с естественной тягой оборудуют целое помещение с дымоходами, по которым отработанные газы выбрасываются в окружающую среду. Котлы с принудительной тягой не требуют такого громоздкого оснащения, только коаксиальную трубу для вывода наружу продуктов горения.

Плюсы:

• Экологичность
• Долгий срок службы
• Экономичность
• Безопасность
• Возможность регулировки температуры

Минусы:

• Монтаж требует профессиональной помощи
• Необходимость разрешающей документации
• Регулярная дозаправка и контроль за эксплуатацией

Печное

Старая добрая печка – для некоторых пережиток прошлого, для некоторых любимый источник тепла и уюта в доме. Кирпичная или чугунная печь прекрасно вписывается в любой интерьер загородного дома. Современные печки сконструированы так, что не только обогревают дом, но и служат модным дополнением к дизайну.

1. Выбирают печь в зависимости от размера помещения:
2. Двухкомнатному небольшому дому подойдёт и одна кирпичная печь.

Для более крупных строений устанавливается дополнительная воздушная или водяная система отопления.

Важно также заранее продумать, какое топливо будет использоваться для топки печи. Чаще всего сырьём выступает газ, торф, уголь и дрова или их комбинации. Ещё один важный нюанс – место расположения печи. Для кирпичной печи заранее возделывается фундамент, предусматривается выход для трубы. Пользоваться печкой следует аккуратно, чтобы избежать воспламенений и ожогов.

Плюсы:

• Независимость от других источников энергии
• Экономичность
• Простота использования
• Можно использовать для приготовления пищи
• Создание уюта

Минусы:

• Низкая эффективность
• Неравномерный обогрев
• Необходимость дополнительного фундамента для тяжёлой печи
• Потеря значительной площади

Солнечные батареи

Инновационные технологии делают нашу жизнь проще и удобнее. Солнечные батареи стали полезным решением для отопления загородных домов. Наибольшую популярность они завоевали в Австралии, Америке и странах Европы с обилием солнечного света, но постепенно осваиваются и в нашем регионе.

Солнечные пластины поглощают солнечную энергию и преобразуют её в тепловую для нагревания домашних приборов.

Затраты на недешёвое оборудование окупаются достаточно быстро, так как вы экономите существенные деньги на топливе. Никаких счетов от коммунальных служб – энергия вырабатывается естественным путём. Ей можно не только обогревать дом, но и использовать для подогрева воды и бытовых приборов. Сами батареи практически никогда не ломаются, поэтому не требуют дорогостоящего обслуживания.

Но вот эффективность такого подхода полностью зависит от места проживания. Если в вашем городе солнце выходит дважды в год, толку от такого оборудования будет мало. Чтобы оборудовать «солнечную ферму», необходимо выделить около 20 квадратных метров на участке, потому что с 1 квадрата вы будете получать около 120 Вт. К придомной территории тоже немало требований: деревья и другие постройки не должны создавать тень, а сама крыша должна быть максимально прочной. Коллекторы весят немало, к тому же зимой риск обвала ненадёжной крыши только возрастает из-за тяжести снега.

Для уверенности лучше обзавестись запасным вариантом отопления, на случай, если год не будет солнечным. Зимой такую систему лучше использовать в качестве бонуса к уже имеющейся отопительной конструкции.

Плюсы:

• Длительный срок эксплуатации
• Экономичность
• Экологичность
• Простота монтажа
• Отсутствие трат на топливо
• Независимость от коммунальных организаций
• Использование энергии на разные нужды

Минусы:

• Зависимость от погодных явлений и географического расположения
• Высокая стоимость оборудования
• Необходимость в резервном источнике отопления
• Установка под углом в 45 градусов

Геотермальное

Ещё один современный подход к решению проблемы с обогревом – использование энергии земли. Больше половины частных домов Швеции уже обустроены по такой технологии. Тепловой насос качает воду из земляных недр по теплообменнику через шахту и нагревает её. Выработанное тепло идёт на обогрев дома или обеспечение бытовой техники. Затраты электроэнергии на такой процесс окупаются более чем в два раза за счёт полученной тепловой.

Своими руками построить такую систему непросто. Потребуется произвести максимально точный расчёт, арендовать технику для бурения шахт и закупить оборудование. Перед этим необходимо будет учесть ряд немаловажных факторов, таких как климат, особенности почвы и строение коры. Но самый главный недостаток – высокий ценник. Окупиться такая система в лучшем случае лет через 8.

Плюсы:

• Эффективность
• Срок службы от 20 до 100 лет
• Стабильность работы и отопления
• Автономность
• Возможность использовать в условиях любого климата
• Малые затраты на эксплуатацию

Минусы:

• Очень высокая стоимость оборудования
• Сложность установки

Дом, в котором всегда тепло, не может быть неуютным. Не смотрите на соседей, выбирайте такую систему отопления, которая подойдёт именно для вашего дома. Самым оптимальным вариантом считается газ, для постоянного проживания – водяная система, а если вы выезжаете за город редко – воздушная. В конце концов, если ни одна технология вам не подошла, всегда остаётся «классика» – электричество.

Как сделать отопление в частном доме

Системы отопления реализуемые в частном домостроении представлены в нескольких вариантах.

Только зная, как лучше сделать отопление в частном доме самостоятельно и правильно, можно получить качественную и долговечную систему с минимальными затратами времени и денег.

Подробнее читайте дальше.

Принцип действия

Система отопления работает с использованием теплоносителя, нагретого до определенных температурных показателей. Нагрев осуществляется внутри теплообменника, после чего по трубам теплоноситель достигает радиаторов, где охлаждается и с соблюдением цикличности процесса снова возвращается в котел.

• В открытых системах выдавливание нагретого теплоносителя из узла отопления осуществляется под действием холодной воды, поэтому соблюдается самотечное распределение по трубам и радиаторам. Облегченный воздух из системы нагнетается в расширительный бак, который способен поддерживать стабильный уровень давления в системе отопления.
• Закрытые или принудительные системы отличаются циркуляцией теплоносителя с помощью насосного оборудования. Стандартный насос позволяет поддерживать стабильное давление в диапазоне от одной до трех атмосфер.

Несмотря на то, что принудительный принцип работы более перспективен и прост в обслуживании, сегодня такие схемы отопления используются реже, чем проверенные временем открытые системы.

Разводка труб: принципиальные схемы

Монтаж труб осуществляется по одной из двух схем.

Первая система обеспечивает поочередное прохождение теплоносителя через радиаторы и возврат в бак (котел). Это однотрубная система.

•
  Расширение радиаторов — пошаговое описание и советы как быстро и просто добавить раздел (145 фото + видео)

• Подключение датчика температуры — схема подключения автоматики и нюансы использования в системе управления отоплением (130 фото, схемы и видеомонтаж)

• Воздушный солнечный коллектор — что это такое и как сделать своими руками. Пошаговый мастер-класс и советы по использованию в системе отопления (110 фото и видео)

Второй, двухтрубный, предполагает подачу жидкости в каждую отдельную точку радиатора, а затем ее возврат обратно в магистраль.

Проще всего сделать выбор после просмотра видео материалов по созданию отопления своими руками или после изучения соответствующей литературы.

Комплектующие

Основным компонентом системы отопления частного дома является отопительный котел:

• твердотопливные модели;
• газовые модели;
• электрические модели;
• модели на жидком топливе.

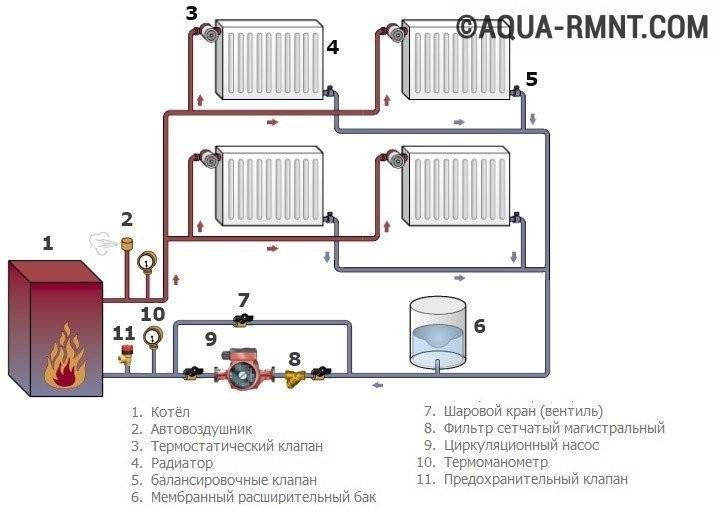

Схема системы отопления

Также для самостоятельного монтажа необходимо приобрести дополнительные комплектующие, которые могут быть представлены трубами и радиаторами, циркуляционным насосом, расширительным бачком и теплоносителем, воздушным клапаном и другими устройствами .

Особое внимание следует уделить выбору котла отопления, который может отличаться местом установки, конструкцией дымохода, видом используемого топлива, количеством контуров, а также материалами теплообменника .

Покупка и монтаж труб

На рынке представлен большой ассортимент труб для отопления. Каждый владелец выбирает тот тип труб, который ему нужен. При этом необходимо учитывать особенности материала, из которого они изготовлены.

Внимание!

Варианты циркуляции жидкости

Системы с вариантом естественной циркуляции не позволяют обеспечить быстрый и полный обогрев больших площадей, что связано с недостаточной скоростью передачи нагретого теплоносителя по трубопроводу и радиаторам. Неправильное место установки расширительного бака может привести к замерзанию воды, а влага часто вызывает коррозионные изменения металлических компонентов.

Принудительная циркуляция теплоносителя позволяет обустроить систему «теплый пол», а также широко применяется при необходимости установки оборудования косвенного нагрева.

Схема закрытой однотрубной системы отопления

Кроме всего прочего, при закрытой системе циркуляции жидкости насосное оборудование и расширительный бак можно компактно разместить внутри одного помещения, что минимизирует риск замерзания теплоносителя.

Вариант с принудительной циркуляцией является наиболее предпочтительным и позволяет не только контролировать скорость движения жидкости по системе, но и регулировать температуру нагрева с помощью термостатических вентилей.

Правильный выбор оборудования

При выборе оборудования, которое будет использоваться при обустройстве системы отопления, необходимо учитывать множество факторов, в том числе площадь помещения, коэффициент теплопроводности стен и режим работы.

Котлы

Основные параметры отопительного котла представлены его мощностью и видом используемого топлива:

• На каждые 10 м2 отапливаемой площади в утепленном частном доме с высотой потолков не более трех метров, Потребуется 1 кВт мощности котла. При необходимости можно прибегнуть к помощи проектировщиков, которые выполнят правильные теплотехнические расчеты с учетом всех факторов окружающей среды.
• Топливо может быть жидким или дизельным, а также представлено электричеством, сетевым или баллонным газом. Но наибольшее распространение получили твердотопливные котлы, работающие на коксе, пеллетах, дровах или угле.

Не менее важными критериями выбора являются материал изготовления, а также способ монтажа. Современные и очень простые в эксплуатации котлы могут быть настенными и напольными, одноконтурными и двухконтурными, энергонезависимыми и энергозависимыми, с принудительной или естественной тягой.

Трубопровод

Решающее значение в целостности системы отопления отводится трубопроводу, обеспечивающему движение теплоносителя и его доставку к радиаторам. Трубопровод должен быть максимально прочным и долговечным, а также иметь ремонтопригодность.

Оптимальный тепловой режим определяется герметичностью и качеством трубопроводной системы, поэтому при выборе труб необходимо обращать внимание на следующие параметры:

• вариант прокладки и расположения труб;
• средняя температура охлаждающей жидкости;
• указатели давления внутри трубопроводной системы;
• конфигурация системы отопления.

Трубопроводы отопления в частном доме могут быть металлическими, пластиковыми и металлопластиковыми. Первый вариант представлен медными и стальными трубами, но лучше всего использовать оцинкованные изделия, менее подверженные коррозионным изменениям. Цинкование может быть диффузионным или горячим.

Организацию системы отопления с естественной циркуляцией чаще всего проводят оцинкованными, нержавеющими или стальными трубами, соблюдая необходимые уклоны. Наиболее современным, удобным в эксплуатации и обслуживании вариантом является использование труб на основе армированного полипропилена. Такие трубопроводы могут быть не только внешними, но и внутренними, благодаря высокому качеству и долговечности материала.

Если в доме помимо штатной системы отопления есть еще и тепловой аккумулятор, полы с подогревом и бассейн, то без гидрострелки для отопления не обойтись. Узнайте больше о функциях этой системы.

Как перевести Гкал в кВт и наоборот, читайте далее. Формулы и примеры.

В случае аварийной ситуации предохранительный клапан в системе отопления сбрасывает давление для предотвращения прорыва. Подробнее о том, как работает такой клапан, вы узнаете из этого материала.

Аккумуляторы тепла

Аккумуляторы тепла обеспечивают накопление тепловой энергии в процессе ее избыточной выработки источником, а также дальнейшее использование при необходимости. Следует отметить, что устройства для аккумулирования тепловой энергии нужны только для котлов, работающих в периодическом режиме. .

Эти приборы включают угольные или дровяные котлы. Бесперебойно работающее оборудование, представленное газовыми или электрическими моделями, имеет непрерывные системы подачи топлива, поэтому не нуждается в аккумулировании тепла.

Аккумулятор тепла изнутри

Теплоноситель может быть представлен не только водой, но и антифризом. Для сохранения тепла емкость батареи необходимо дополнительно утеплить слоями качественного теплоизолятора и установить на теплое основание. Герметичный бак должен иметь пару отверстий для подключения трубопроводов.

Тепловой аккумулятор подключается к системе отопления параллельно котлу патрубками подачи и обратки. Обязательным условием правильной организации является использование качественной арматуры.

Отопление электрическое

Электричество Отапливать дом можно разными способами: с помощью системы трубопроводов разводки теплоносителя, так и напрямую с помощью обогревателей. Такая система частного деревянного дома имеет много преимуществ перед другими способами:

• Высокая эффективность и прямое преобразование электроэнергии в тепло.
• Быстрый нагрев воздух.
• Удобная регулировка тепла в каждой комнате благодаря термостатам.
• Бесшумная работа системы , высокий уровень гигиены и экологичности.
• Малогабаритные электрические обогреватели — экономия полезной площади дома.
• Эстетичный внешний вид Источники тепла.
• Простая установка оборудования , простота использования.
• Возможность быстрой перепрошивки и легкая смена мощности системы.

Принцип работы электрической системы показан на схеме :

Электрические индукционные котлы могут быть установлены как резервный вариант отопления дома при использовании газового отопления. Очень удобно иметь дополнительные источники на случай перепадов давления газа, аварийных отключений или недостаточной мощности котла при сильных морозах.

По способу теплопередачи электронагреватели подразделяются на:

1. Устройства конвекторного типа.
2. Радиационные обогреватели.
3. Конвективно-радиационные и комбинированные.
4. Электронагреватели косвенного нагрева.

В конце материала предлагаем посмотреть видео , в котором специалисты дают советы по выбору оптимальной системы отопления:

Дополнительная полезная информация в нашей статье — энергосберегающие обогреватели для дома и дачи.

Выполнение работ

Уровень сложности самостоятельного монтажа системы отопления в частном доме напрямую зависит от многих факторов, в том числе от типа трубопровода и установки котла, а также от способа циркуляции теплоносителя.

Установка котла

Сначала устанавливается отопительный котел. Для этого необходимо установить бетонную или асбестоцементную подложку. Проще всего монтировать газовые и электрические навесные модели. Как правило, такие устройства комплектуются специальными креплениями, рассчитанными на вес и габариты устанавливаемого отопительного оборудования.

Жидкотопливный котел в системе отопления

Самостоятельно установить напольный твердотопливный котел несколько сложнее. Место, отведенное под установку такого котла отопления, необходимо заполнить слоем стандартной бетонной стяжки толщиной не менее сантиметра.

Выполненная стяжка и установленная нижняя часть котла должны максимально плотно соприкасаться, а зазоры устранить с помощью специального термостойкого герметика.

Установка радиаторов отопления

Перед установкой необходимо убедиться, что приобретаемые модели соответствуют требованиям по безопасной эксплуатации приборов:

• радиаторы биметаллические рассчитаны на 35 атм.; Стальные радиаторы
• рассчитаны на 6-9 атмосфер; Радиаторы чугунные
• рассчитаны на 10-15 атм. ; Алюминиевые радиаторы
• рассчитаны на 16 атм.

Монтаж радиаторов отопления необходимо начинать с установки кронштейнов, которые крепятся дюбелями к стене. Оптимальным вариантом расположения обогревателя является установка в подоконнике с учетом следующих основных требований:

• расстояние радиаторной батареи от вертикальной поверхности, представленной стеной, составляет 2 см или чуть более;
• расстояние от подоконника и нижней горизонтальной поверхности, представленной полом, в пределах 10-20 см.

Поверхность предварительно размечается под крепеж с соблюдением уровня по вертикали и горизонтали. Затем в соответствии с уже сделанной разметкой устанавливаются радиаторы, проверяется отсутствие уклонов, которые могут препятствовать движению теплоносителя.

Важно помнить, что для обустройства системы отопления в частном доме нормальным считается давление в две-три атмосферы, поэтому смонтированный радиатор должен легко выдерживать такие нагрузки.

Сварка полипропиленовых труб

Полипропиленовые трубопроводы отлично подходят для самостоятельного выполнения системы отопления в частном доме.

Отличаются длительным сроком службы, не подвержены образованию ржавчины и гниения, имеют малый вес, а также могут быть установлены вручную, без привлечения специалистов.

Для создания системы отопления на основе армированного полипропилена потребуется приобрести арматуру, представленную уголками, тройниками, байпасами, переходниками и муфтами.

Сваривать полипропиленовые трубопроводы необходимо специальным приспособлением, называемым паяльником или сварочным аппаратом. Пара элементов нагревается инструментом до температуры плавления, после чего совмещается в горячем состоянии.

Для качественного нагрева внутренней части используется оправка, а наружная поверхность нагревается с помощью втулки. Если сварка или пайка выполнены правильно, то полученное соединение отличается прочностью и высокой надежностью.

Температура нагрева, необходимая для пайки, устанавливается на регуляторе сварочного аппарата. Армированные полипропиленовые трубы свариваются при температуре 260°С.

Даже если вы хотите доверить монтаж систем отопления специалисту, необходимо знать о некоторых нюансах устройства системы отопления.

Пошаговую инструкцию по изготовлению термостата для системы отопления вы найдете по ссылке.

Запуск

На первом этапе обязательно провести визуальный осмотр трубопроводной системы и радиаторов отопления, а также проверить дымоход. Затем система заполняется охлаждающей жидкостью через специальный субблок, который находится в самой нижней точке.

Для удаления пузырьков воздуха из системы открывают краны Маевского.

При заполнении системы теплоносителем проводится опрессовка.

После полного заполнения системы теплоносителем выполняется ряд мероприятий:

• открывается кран внизу котла отопления;
• проверяются значения давления, которые не должны превышать трех атмосфер;
• после нагрева теплоносителя открывается клапан подпитки и удаляются воздушные пробки с помощью клапана Маевского.

Радиаторы отопления запускаются фактически дважды: при заполнении системы теплоносителем и при включении котла отопления. Необходимо контролировать работу системы отопления в процессе эксплуатации, периодически проверяя значения на приборной панели или путем визуального осмотра всех узлов.

Семь советов, которые помогут обогреть дом этой зимой

Публикация в блоге 7 ноября 2019 г.

• Советы по энергоснабжению дома

Четверо из 10 из нас избегают включения отопления в холодные периоды из-за опасений по поводу счетов за электроэнергию, а треть сообщают, что не могут сделать свой дом настолько теплым, как им хотелось бы. Зимние шерстяные изделия заполняют пробелы в комфорте там, где системы отопления не приносят пользы

Варианты обогрева игнорируются

Это время года, когда отмечают радости холодной погоды, но опрос Energy Saving Trust 2016 года говорит совсем о другом. с домовладельцами, изо всех сил пытающимися сохранить свой дом настолько теплым, насколько им хотелось бы.

По умолчанию многие люди неохотно достают дополнительные джемперы и одеяла. Но есть простые меры по повышению энергоэффективности, которые могут помочь сохранить тепло в вашем доме на более длительный срок.

65 % людей сообщают, что надевают свитер, чтобы согреться в помещении, а 42 % кутаются в одеяло, но только 15 % защищают свои дома от сквозняков, и еще меньше людей заботятся о том, чтобы их трубопроводы были изолированы. Это еще не все, менее 30% людей выпускают воздух из своих радиаторов, что приводит к потенциальным холодным точкам по всему дому.

Экономия бюджета

Ношение шерстяного джемпера или одеяла перед телевизором разумно во многих отношениях, но наши дома должны защищать нас от холода. Существует ряд улучшений энергоэффективности, которые действительно могут помочь нам согреться, а также сэкономить на счетах за отопление.

Итак, прежде чем очередные по-настоящему холодные укусы, стоит взглянуть на то, какие варианты доступны, чтобы помочь сделать вещи более управляемыми и удобными.

Зима тяжелее для арендаторов

Опрос также показал, что гораздо больше арендаторов (48%), чем домовладельцев (29%), считают отопление дома проблемой, а половина людей, получающих пособия по проверке нуждаемости, заявили, что им трудно содержать свой дом. теплый.

Если вы являетесь частным арендатором и живете в холодном доме, вам следует поговорить со своим арендодателем об улучшении систем изоляции и отопления. Могут быть гранты, доступные для улучшения дома. Если вы живете в энергонеэффективном доме, с начала 2019 г., ваш арендодатель будет обязан внести изменения, чтобы довести его как минимум до рейтинга энергоэффективности «E».

Раньше арендодатели могли не вносить улучшения, если они не могли получить государственное или иное безвозмездное финансирование для повышения энергоэффективности дома, но изменения в правилах означают, что они обязаны платить до 3500 фунтов стерлингов из собственных средств.

Улучшение дома, чтобы согреть ваш дом

Перед выполнением каких-либо улучшений мы рекомендуем получить по крайней мере три предложения от разных авторитетных установщиков.

1. Защитите свой дом от сквозняков

Исследование Energy Saving Trust показало, что 46% людей по-прежнему нуждаются в защите своих окон и дверей от сквозняков.

Стоимость: Хорошая работа по защите от сквозняков своими руками может стоить от 85 до 275 фунтов стерлингов за материалы и профессиональную установку для всего дома.

Экономия: Окна и двери с защитой от сквозняков могут сделать ваш дом более комфортным местом для проживания и сэкономить 20 фунтов стерлингов в год на счетах за отопление.

2. Изоляция труб

Изоляция труб горячего водоснабжения — это быстрый и простой способ экономии энергии. Помимо уменьшения потерь тепла из вашей системы, изоляция труб также предотвратит переохлаждение труб зимой и, следовательно, предотвратит разрыв труб.

Изоляция труб легко устанавливается своими руками — вы можете купить пенопластовые изоляционные трубки в Интернете или в магазине товаров для дома и надеть их на трубы. В типичном двухквартирном доме с 3 спальнями материалы будут стоить около 20 фунтов стерлингов, и вы сэкономите около 3 фунтов стерлингов в год на счетах за электроэнергию, а также уменьшите вероятность дорогостоящих счетов за ремонт из-за лопнувших труб.

3. Модернизация средств управления отоплением

Комнатные термостаты позволяют домохозяйствам устанавливать и поддерживать температуру дома. Программист настраивает включение и выключение отопления в определенное время суток в соответствии с вашим образом жизни. Термостатические радиаторные клапаны (TRV) позволяют домовладельцам контролировать температуру каждого радиатора.

Стоимость: Стоимость может значительно различаться из-за разнообразия типов и размеров систем отопления и доступных средств управления. Мы рекомендуем сравнивать предложения профессиональных установщиков.

Экономия: Установка и использование полного набора систем управления отоплением означает, что вы можете обогревать дом именно тогда, когда и где хотите. Вы также можете сэкономить около 80 фунтов стерлингов в год, если у вас в настоящее время нет ни одного из этих элементов управления отоплением.

4. Приобретите новый котел

Современные котлы более эффективны, чем старые модели. Если вашему котлу более 10 лет, он будет гораздо менее эффективен, чем более новая модель, подумайте о замене его более эффективным конденсационным котлом.

Затраты и экономия варьируются в зависимости от эффективности вашего текущего котла, типа топлива и типа вашего дома, но экономия на счетах за топливо может быть значительной.

5. Долейте теплоизоляцию вашего бойлера с горячей водой

Почти все бойлеры с горячей водой в Великобритании имеют некоторую изоляцию, однако те, у которых толщина кожуха бака с горячей водой менее 25 мм, могут выиграть от дополнительной изоляции.

Стоимость: Рубашка бака с горячей водой стоит около 16 фунтов стерлингов.

Экономия: Замена изоляции бойлера с 25 мм на 80 мм может сэкономить около 20 фунтов стерлингов в год.

6. Утеплите чердак

В большинстве домов есть изоляция чердака, но во многих ее недостаточно. Рекомендуемая глубина 270 мм.

Стоимость: Утепление чердака толщиной от 120 мм до 270 мм может стоить около 240 фунтов стерлингов.

Экономия: Утепление чердака со 120 мм до 270 мм поможет остановить утечку тепла через крышу и сэкономить около 12 фунтов стерлингов в год.

7. Утепление стен

Хотя утепление стен требует больших вложений, а стоимость варьируется, оно может сохранить тепло и уют в вашем доме и значительно сэкономить.

Большинство домов, построенных после 1920 года, имеют полые стены. Если полые стены вашего дома не изолированы, добавление изоляции полых стен может сэкономить до 150 фунтов стерлингов в год на ваших счетах за электроэнергию (исходя из типичного двухквартирного дома с 3 спальнями).

Большинство домов, построенных до 1920 года, имеют сплошные стены. Твердая изоляция стен может сэкономить около 260 фунтов стерлингов в год на счетах за электроэнергию (исходя из типичного двухквартирного дома с 3 спальнями).
