Армопояс под мауэрлат своими руками: заливка, размеры, устройство

Возводя дом нужно уделять внимание всем его элементам. Например, место крепление кровли к стенам должно быть прочным и надежным. Если мауэрлат смонтировать непосредственно на кладку, кирпичную или из газобетонных блоков, то может возникнуть точечная нагрузка. Такое воздействие легко разрушит стену. Чтобы этого избежать используется армопояс под мауэрлат. А о том, как его сделать своими руками и пойдет речь в статье.

Для чего нужен армопояс?

В первую очередь стоит поговорить о том, для чего нужен армопояс под мауэрлат и какие основные функции он должен выполнять. Сама крыша любой конструкции (исключение может составить только плоская кровля) передает на стены сразу две нагрузки:

первая или основная – это нагрузка от самого веса кровли и всего, чего на ней находится;
вторая – распорная. Эта нагрузка передается от стропил, которые стараются раздвинуть стены в разные стороны.

Чтобы эти две нагрузки раньше времени не разрушили строение, верхнюю часть стены нужно укрепить. Для этого и используется армированный пояс под мауэрлат. Но кроме равномерного распределения нагрузок передающихся от стропильной системы эта конструкция выполняет и другие функции. Например, армированный пояс:

способствует сохранению правильности геометрии стен. Во время усадки дома или подвижки грунта каркас строения может немного деформироваться. Армопояс помогает минимизировать такие изменения;
мауэрлат должен быть ровным в горизонтальной плоскости. Если при возведении стен были допущены некоторые неточности, то армированный пояс легко их исправит;
конечно, самое главное – это монолитный пояс под мауэрлат придаст нужный уровень жесткости.

Кроме того, такая конструкция будет достаточно прочной. А это значит, что крепление любых элементов стропильной системы не составит большого труда.

Размеры конструкции

Создавая армопояс под мауэрлат своими руками нужно правильно рассчитать размеры этой конструкции. Тут многое будет зависеть от самой стены. По мнению многих специалистов, минимальные размеры армопояса должны быть 25 на 25 сантиметров. Что касается его максимальных параметров, то можно воспользоваться следующими рекомендациями:

высота делается в 25 и более сантиметров. При этом это значение не должно превышать ширину несущей стены;
ширина армирующих поясов под мауэрлат делается как можно ближе, к ширине самой стены.

Как правило, если кладка выполнена из кирпича, то внешняя опалубка создается из полкирпича, а внутренняя обшивается досками. Если используется газобетон, то последний ряд выкладывается U-образными блоками. Они и будут являться опалубкой для армопояса. В случае использования керамзитобетонных блоков, толщина конструкции не должна быть менее трети толщины стен.

Длина конструкции полностью зависит от длины стены. Стоит помнить, что армированный пояс должен быть монолитным по всей его длине. Поэтому заливку нужно постараться выполнить за один раз.

Подготовка

Приступая к созданию такой конструкции, как армопояс под мауэрлат, следует вначале подготовить все необходимые материалы и инструменты. В первую очередь для работы вам понадобится:

прутья арматуры. Нужен материал с сечением в 10-13 мм. Прутья не должны иметь следов ржавчины, в противном случае армированный пояс не будет долговечным;
материал для опалубки. Если при строительстве стен использовался газобетон, то последний ряд выкладываются специальными блоками, выемки в которых прекрасно подходят для заливки бетонной смеси. Если использовался кирпич, то нужно запастись досками;
бетонная смесь для заливки. Изготовить ее можно своими руками или заказать в уже готовом виде. Стоит помнить, что армопояс который мы возводим должен быть монолитный. Это значит, что заливать его нужно за один раз. Поэтому бетонного раствора нужно подготовить в нужном количестве.

Некоторые специалисты предлагают выполнить армопояс под мауэрлат из кирпича. В этом случае опалубка и прутья не потребуются, а раствор нужен в гораздо меньшем количестве. Конечно, это позволит сэкономить. Но вот о надежности такой конструкции есть большие сомнения. Армопояс под мауэрлат сделанный из кирпичной кладки не всегда выдерживает нужные нагрузки.

С другой стороны, если стены выполнены из кирпича, то никаких дополнительных конструкций использовать не нужно. Этот материал достаточно прочный и надежный и мауэрлат можно монтировать непосредственно на него. Кирпич легко выдержит просверливания отверстий для крепления, что не скажешь про газоблок или другой современный материал, они не любят точечные нагрузки.

Возводим армирующий пояс

Размеры армопояса под мауэрлат были рассчитаны заранее, поэтому можно приступать к непосредственному его возведению. Первым делом крепится опалубка. Если стены из газобетона, то делать это не нужно, так как последний ряд выложен из U-образных блоков.

При использовании опалубки нужно тщательно следить за ее верхней плоскостью. Она выставляется по такому показателю, как высота армопояса под мауэрлат. При этом нужно постоянно проверять ее строгую горизонтальность. Если будут допущены ошибки, то крепление мауэрлата будет неровным, а значит, возникнут проблемы с монтажом стропильной системы.

Далее нужно создать армирующий каркас. Для этого, как уже говорилось, используются специальные прутья без следов ржавчины. Сам каркас создается следующим образом:

для продольной части берутся четыре длинных прута;
для поперечных перекладин каркаса используются прутья поменьше, их соединяют с продольной частью при помощи вязальной проволоки. При этом используют шаг в 20-25 сантиметров;
в результате должен получиться каркас, в виде прямоугольника с длиной равной длине самого армопояса;
высота и ширина каркаса должны быть такими, чтобы любой прут был углублен в бетон на 1-2 сантиметра. Элементы армирования не должны выступать за заливку, в противном случае они быстро начнут ржаветь. Чтобы добиться этого, снизу каркаса можно подложить пластиковые подставки.

Следующим шагом будет монтаж креплений для мауэрлата к армопоясу. Как правило для этого используются резьбовые шпильки. Диаметр таких креплений должен быть минимум в 12 миллиметров. Высота такой, чтобы шпилька выступала за армопояс, проходила сквозь мауэрлат, и выступала с другой его стороны на 4-5 сантиметра.

Крепление нужных размеров устанавливают на расстоянии не более одного метра. В этом случае крепление мауэрлата к армопоясу будет надежным. Лучше всего, если шпильки будут расположены напротив каждой из стропил. Крепление монтируются к армирующему каркасу при помощи вязальной проволоки. При этом нужно следить, чтобы каждая шпилька была расположена в строго вертикальном положении.

Далее приступаем к заливки. Бетонную смесь можно сделать своими руками. В этом случае применяется следующая рецептура:

одна часть цемента;
три части песка;
три части щебня.

При этом, чтобы устройство армопояса под мауэрлат было прочным, цемент применяется марки не ниже М400. Также нужно внимательно отнестись к характеристикам других составляющих. Песок лучше брать среднезернистый. При этом его нужно очистить от посторонних примесей и желательно промыть. Щебень выбирается с фракциями до 20 мм. Его также очищают от посторонних примесей.

Смесь можно сделать своими руками в большой емкости. Но стоит помнить, что заливку нужно делать за один раз. Поэтому если размер армирующего пояса достаточно большой, то лучше использовать электрическую бетономешалку или заказать уже готовый раствор.

При заливке нельзя допустить образования воздушных пузырьков. Они могут существенно снизить прочность армирующего пояса. Чтобы избавиться от них, можно воспользоваться глубинным вибратором. Но такое устройство эффективно применять, если толщина армопояса достаточно большая. В небольшой конструкции можно воспользоваться простым металлическим прутом.

На этом основные этапы устройства армопояса закончены. Бетонный раствор полностью наберет свою прочность через 29 дней. До этого, после застывания раствора, снимается опалубка. Если стоит ветреная погода, то пояс нужно защитить. Также периодически проводится увлажнение поверхности. Все это необходимо, чтобы избежать слишком быстрого высыхания, которое может привести к растрескиванию армопояса. После набора прочности бетона можно производить монтаж мауэрлата, закрепив его к резьбовым шпилькам, и приступать к возведению стропильной системы. Теперь для крыши есть прочное и долговечное основание.

Делаем армопояс под мауэрлат: опалубка, армирование, заливка

Доброго времени суток, дамы и господа. На повестке сегодняшнего дня у нас информативная и полезная статья о том, как правильно подготовить стены старого видавшего виды здания под установку крыши своими руками. Сегодня мы займемся тем, что будем делать крепкий армопояс. Наша статья посвящена исключительно изготовлению армопоясу под мауэрлат. Эта конструкция позволит без всяких проблем сделать надежную крышу на любом здании. В нашем случае крышу будем делать на сарае, самую простую и совсем легкую.

Армопояс нужен для того, чтобы исключить какие-то точечные нагрузки крыши на стены здания, и уберечь их от скорейшего разрушения. Мауэрлат без армопояса не прослужит долго. Со временем он будет проседать, крыша деформироваться, что в дальнейшем может привести к её разрушению. Поэтому, на капитальных сооружениях строительство армопояса перед возведение крыши просто необходимая мера. В нашем случае здание было без армопояса, и мы будем делать строительно-восстановительные работы этой необходимой части здания своими руками без помощи специалистов.

Для чего нужен армопояс под мауэрлат?

Уже достаточно давно используется именно такая технология возведения двухскатных, односкатных и других крыш. Технология, проверенная годами, намного эффективнее разгружает стены дома от нагрузки, которую дает крыша. Появляется меньше трещин на фасаде здания, крыша не подвергается деформации за счет усадки мауэрлата. Сейчас мы более подробно расскажем вам, для чего же нужно ставить мауэрлат на армопояс.

Если крепить мауэрлат непосредственно на стены, то они быстро начинают разрушаться в местах фиксации. Даже если вы используете крепкие строительные материалы, такие как кирпич или шлак, отказываться от армопояса под мауэрлат в доме не стоит. Особенно для тех, у кого строящийся дом находится в сейсмоактивных зонах. Причины, по которым стоит согласиться на это (пусть и со скрипом зубов), следующие:

Усадка характерна не только для бревенчатых домов, но и для других построек. Он особенно характерен для газобетона и часто неравномерно стекает по стенам. Его прохождение происходит без последствий для геометрии конструкции именно благодаря наличию армирующего пояса. Также предотвращает деформации при сезонных движениях грунта;
Армопояс под мауэрлат увеличивает стойкость и прочность всего дома, так как он является монолитным.
Если кто не знает — стропила давят на стены на разрыв. Особенно зимой, когда к весу крыши добавляется дополнительная масса снега и намерзание льда в виде сосулек (эти осадки также могут значительно увеличить вес конструкции). Армирующий пояс поможет предотвратить распирание стен.

Чаще всего армирующий пояс изготавливают путем заливки бетона в сборную опалубку. Второй вариант — выложить его из блоков разного происхождения. Однако он считается менее надежным. Поэтому все привыкли использовать исключительно первый способ. Он более энергоемкий, но зато конечный результат получится в разы лучше, чем армопоясом из блоков различного происхождения.

Изготовление правильной опалубки для армопояса своими руками

В первую очередь необходимо определиться из чего же всё-таки стоит делать опалубку для армопояса. Вариантов очень много. Но, мы решили делать из толстых и прочных досок, которые в дальнейшем будем использовать для строительства крыши. Перед этим всем необходимо как можно лучше подготовить стены, подровнять кирпичи, убрать весь строительный мусор, который остался там после демонтажа старой крыши, и тогда уже начинать делать армопояс под мауэрлат своими руками.

ШАГ 1: зачистка стены. Как мы уже говорили, необходимо очистить стену от всего лишнего, что может помешать сделать нам опалубку для армировочного пояса. Это могут быть выпирающие или расколотые кирпичи, остатки мауэрлата старой крыши, рубероид и тд.

ШАГ 2: делаем разметку. Для того, чтобы ровно залить армопояс под мауэрлат необходимо сделать разметку. В качестве маяков мы использовали леску и кирпичи по углам. Благодаря этому у нас получилось сделать ровную опалубку под армопояс без особых усилий.

ШАГ 3: опалубка. Пришло время переходить к изготовлению опалубки. Для нее мы использовали доски высотой 35 сантиметров и толщиной не менее 3,5 см. Длина в этом случае играет не большую роль, но, чем длиннее, тем лучше и проще делать опалубку. Толщина армопояса под мауэрлат будет почти на всю высоту опалубки.

: Опалубка армопояса

: Опалубка армопояса

Доски между собой скрепляем ранее подготовленными брусками через каждые полметра. Это не даст разойтись опалубке и испортить армопояс. Фиксируем опалубку на стене, запениваем все швы, чтобы цемент не мог нигде протекать. На данном этапе нам необходимо сделать максимально герметичную конструкцию.

Над различными проемами необходимо сделать усиление в виде армирующих уголков (или уложить доску) для того, чтобы армопояс не висел в воздухе, а был верхней монолитной частью проема, к которому не страшно будет крепить дверь в дальнейшем будущем. На этом подготовительные работы перед изготовление армопояса можно считать завершенными. Далее переходим к самому основному – армированию и заливке!

Армирование и заливка армопояса под мауэрлат

После того, как мы закончили все подготовительные работы, сделали опалубку, подождали пока засохнет пена, можно смело приступать к армированию армопояса и заливке его раствором. Эта процедура требует хорошей физической подготовки, ведь вёдра с раствором весят не мало, а их будет очень много. Но, перед всем этим нам необходимо сделать закладные шпильки для крепления мауэрлата к армопоясу и подготовить арматуру для вязки на стенах сверху.

ШАГ 1: делаем закладные для шпилек. Для изготовления таких закладных нам понадобится кусок металла и шпилька не менее 16 мм в диаметре. Экономить на этом не стоит, ведь на этих шпильках и будет держаться вся крыша! Шпильку лучше всего будет приварить к какому-то плоскому куску металла, уголку, швеллеру или другому любому плоскому и устойчивому элементу. Размещать такие шпильки будем через каждый метр. Именно так и будет выглядеть крепление мауэрлата к армопоясу шпильками.

ШАГ 2: вяжем арматуру. Теперь нам необходимо доставить арматуру (10-12 мм) и вязочные материалы на верх стены, уложить все в опалубку и начинать вязку арматуры. Её можно выполнять по принципу, как мы когда-то делали армирование фундамента под забор. Вяжем специальной вязальной проволокой, никакой сварки применять не рекомендуется! Делаем так, как показано на фото, и получится то, что нужно.

ШАГ 3: размещаем закладные шпильки. Как выше упоминалось, размещаем наши шпильки на расстоянии ровно 1 метр друг от друга. Верхние концы шпилек желательно замотать малярным скотчем или стрейч-пленкой для того, чтобы не испортить резьбу при заливке цементного раствора и можно было беспрепятственно прикрутить наш мауэрлат к армопоясу гайками.

ШАГ 4: проверка и заливка! Теперь нам осталось тщательно проверить всю опалубку на наличие дефектов, трещин или дыр, через которые может быть утечка раствора, если таковых не обнаружено, то можно смело начинать заливку. Для приготовления правильной смеси нам понадобится цемент марки 400, песок, щебень или гравий. Делаем раствор в соотношении 1:3:5 и начинаем заливку. Желательно делать все это очень быстро, чтобы армопояс был максимально крепким и однородным. В среднем, на заливку армопояса уходит от 40 минут до 1,5 часа! В этом деле нельзя медлить, а то переделывать будет уже поздно.

Ну вот мы и разобрались, как крепить мауэрлат к армопоясу. По истечению трех – пяти суток после заливки армопояса можно снимать опалубку и переходить к монтажу мауэрлата, стропил, обрешетки, кровельного материала. Возведение новой крыши – дело не из легких. Оно требует тщательной подготовки. Но, мы с удовольствием расскажем вам все тонкости в наших последующих статьях. Начинать будем из установки мауэрлата на армопояс, ну а потом уже будем идти дальше.

: Готовый армопояс

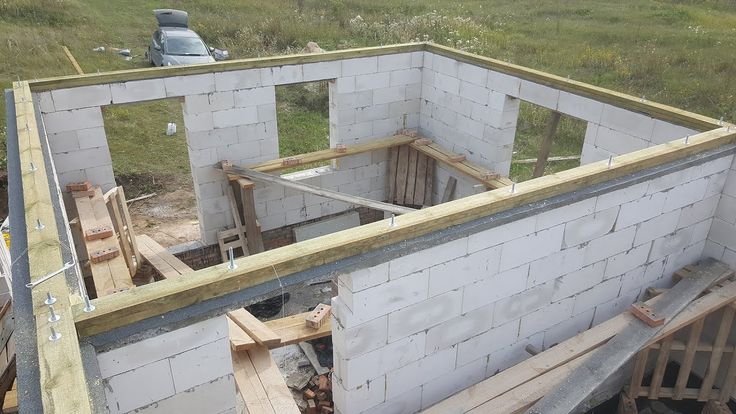

: Армопояс под мауэрлат

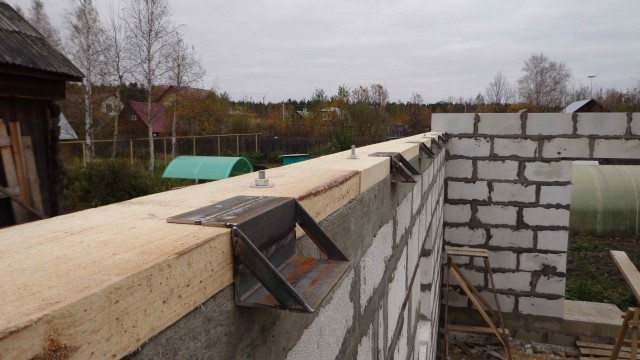

: Крепление мауэрлата

: Строительство крыши

Наши статьи созданы для того, чтобы облегчить жизнь своим читателям, сэкономить деньги на работе мастеров. В нынешнее время их работа стоит очень дорого. Незачем платить, если все можно попробовать сделать собственноручно. При этом, никакой специализированный инструмент мы не используем. Обходимся всеми подручными средствами. Оставайтесь с нами, и мы расскажем вам не только о креплении мауэрлата…

ЛЕД || პოლიურეთანის სენდვიჩები

СТРОИТЕЛЬСТВО ЖЕЛЕЗНОДОРОЖНОЙ СИСТЕМЫ

Для примера рассмотрим пошаговую инструкцию для одной из самых сложных крыш – четырехскатной. Разобравшись в технологии строительства этой стропильной системы, не составит труда разобраться в технологии и самостоятельно собрать более простые односкатные или двускатные. Шаг 1. Возьмите две длинные доски, с их помощью проще определить длину стропильных ног, угол наклона скатов и высоту крыши. Временно прикрепите доски к вертикальной опоре на стене дома. Поднимайте или опускайте их, пока не найдете приемлемое положение. Если позволяют размеры дома, то стропильную систему лучше проектировать так, чтобы длина ног не превышала 6 м. Такой пиломатериал можно купить, наращивать не нужно будет. Расширение не только занимает много времени, но и ослабляет конструкцию, требует установки дополнительных опор. Шаг 2. Набить армирующий пояс. Он не только увеличивает высоту чердачного помещения, но и дает возможность удлинить свес стропильных ног и дополнительно защитить фасадные стены от атмосферных осадков. Ширина пояса должна быть не менее 30 см, высота зависит от размеров дома. Как заправить армирующий пояс? -Просверлите в стенах отверстия длиной 15–20 см, вставьте в них металлические стержни диаметром 12–15 мм.

Вверху должна быть нить. Если такие элементы найти в реализации сложно, то к обычной строительной арматуре можно приварить шпильки с резьбой. Расстояние между анкерами примерно 1 м. -Установить опалубку по периметру дома. Для этого используют обрезные доски 20×150 мм, чтобы они не лопались бетоном через 1,5–2,0 м, закрепляют их колышками. Не стоит бояться, что армирующий пояс не будет иметь идеально ровной ширины по всей длине, этот элемент закрывается при дальнейшем возведении крыши.

-Подготовить бетон. Раствор необходимо сделать крепким, на одну часть цемента дать часть песка и две части щебня. Приготовить его можно вручную прямо на плитах перекрытия дома или на земле бетономешалкой, а затем вручную подать массу наверх. — Уложите арматуру в опалубку, достаточно одного стержня по периметру. Обязательно поднимайте штангу не менее чем на 5 см над поверхностью пола. Он не должен лежать посередине пояса, в таком положении армирование не работает. В качестве подкладок можно использовать любой кусок дерева или куски бетонных блоков. -Пояс залить бетоном, работать аккуратно, строго выдерживать горизонтальность верхней плоскости. Для проверки используйте обычный уровень.

Дайте бетону затвердеть не менее трех дней. Помните, что 50% своей прочности он наберет только через две недели, только тогда можно полностью нагружать конструкцию. Если погода очень теплая и ветреная, то бетонный пояс нужно поливать большим количеством воды не менее двух раз в день. Бетон набирает прочность не при высыхании, а при благоприятном протекании химических реакций; для этого постоянно требуется влага.

Возведение стропильной системы условно состоит из четырех этапов: установка мауэрлата, установка коньковой балки, установка стропил (вальмовых и диагональных) и устройство обрешетки.

УСТАНОВКА МАУЕРЛАТА

Работы начинают после того, как бетон армирующего пояса наберет достаточную прочность и демонтирована опалубка.

Для мауэрлата используется брус 200×100 мм. Это очень важный элемент стропильной системы, он служит для поддержки стропильных ног и равномерного распределения точечных нагрузок по всей площади фасадных стен. Шаг 1. Расположите брус рядом с армирующим поясом, точно отметьте места выхода анкеров. Без рулетки это сделать проще. Переверните его узкой стороной вниз и положите на пояс, отметьте положение анкеров карандашом. Затем перенести отметки на широкую сторону бруса, в этих местах нужно просверлить отверстия.

Шаг 2. Просверлите отверстия, держите сверло максимально вертикально, избегая перекосов. Работу должен выполнять опытный плотник. Новичок может испортить балку, необходимо сместить все отверстия, уменьшив ее длину. Шаг 3. Подготавливаем полосы гидроизоляции под мауэрлат, лучше купить обычный дешевый рубероид. Полоска вырезается из рулона, скручивать ее не нужно. Материал отлично режется болгаркой с диском по металлу. Шаг 4.

Расстелить гидроизоляционные полосы на армирующий пояс. Молотком делать отверстия намного проще. Наденьте рубероид на анкеры и аккуратно пробейте молотком отверстия для шпилек в гидроизоляции. Только делать это надо аккуратно, сильно бить нельзя. В противном случае есть риски повредить верхние витки резьбы, при затяжке гаек возникнут проблемы. Если боитесь, то перед укладкой рубероида накрутите гайки на все шпильки, после откручивания они автоматически выровняют поврежденные витки.

Шаг 5. Установите балку на анкеры и затяните гайками. Обязательно подложите под них большие шайбы. Если мауэрлат плотно сидит на шпильках, то придется долбить кувалдой. Такая ситуация свидетельствует об отсутствии квалификации кровельщиков.

Мауэрлат лучше делать из сосны, а не из ели, в нем гораздо больше смолы, соответственно, он дольше не повреждается гнилостными заболеваниями. Как отличить сосну от других хвойных? По нескольким причинам.

Во-первых, дерево пахнет смолой и скипидаром. Второй – сосна имеет ярко-желтый оттенок, крупные и живые сучки. Третье – наличие черных пятен на пиломатериале из сосны свидетельствует о высоком содержании смолы, такой цвет он приобретает после окисления на воздухе. Ель белее, легче по весу, мало сучков и имеет неприятный запах кошачьих фекалий. По углам и по длине брусья соединяются в полдерева, эти места желательно зафиксировать длинными гвоздями или саморезами из нержавеющих сплавов.

Нужен ли пояс для шлакоблоков пристройка. Технология создания армопояса на газобетонных стенах

Бетонный пояс , армированный металлической арматурой , является одним из важных конструктивных элементов стен дома из газобетонных блоков. От него зависит прочность стен, воспринимающих вертикальные нагрузки от межэтажных перекрытий и крыш и передача их на фундамент здания. Также армопояс дополнительно укрепляет конструкцию дома от деформации при подвижках грунта.

Бетон сам по себе является материалом, обладающим наивысшей прочностью на сжатие, при этом арматура хорошо работает в момент растяжения. Таким образом, железобетонный армированный пояс может выдерживать очень большие нагрузки на изгиб без малейшей деформации. При этом расположенные под ним газоблоковые стены будут испытывать в несколько раз меньшую нагрузку, так как армопояс распределяет ее на них равномерно.

Армопояс заливают на стены из газоблока под кровлю, для монтажа (опорные балки для стропил), под плиты и балки перекрытий, а также для усиления блочных, свайных и столбчатых фундаментов.

Армопояс для стен газобетонного дома

Часто неопытные, начинающие строители даже не знают, зачем заливать на стены одноэтажного дома железобетонный пояс . А необходимость его устройства заключается в следующих причинах:

Размеры пояса

Монолитный заливается по периметру всего здания, а его размеры привязаны к ширине наружных и внутренних стен.

По высоте можно заливать над верхним уровнем газоблока или ниже, но выше 300 мм поднимать не рекомендуется — будет просто неоправданный перерасход средств и повышенная нагрузка на стены дома.

Ширина армопояса для газобетона делается по ширине стены, но может быть и немного уже.

Армирование бетонного пояса

Для армирования используется арматура из металла или стеклопластика. Обычно его сечение не превышает 12 мм. Чаще всего арматурный каркас состоит из четырех длинных стержней, которые укладываются вдоль стены дома . Из них с помощью скоб из арматуры меньшего сечения формируют квадратный или прямоугольный каркас. Длинные арматурные стержни, через каждые 300 – 600 мм, крепятся к скобам вязальной проволокой. Сварка для их соединения в раме не рекомендуется, так как металл в месте проплавления ослаблен, и вместе с тем в этом месте может возникнуть коррозия.

Не допускайте контакта рамы с газобетонными блоками. Для этого под него подкладывают специальные пластиковые подкладки высотой около 30 мм. В крайнем случае можно поставить отдельные камни из щебня.

Внимание . Чтобы правильно изготовить каркас для армированного пояса, рекомендуется использовать арматуру только с ребристой поверхностью, обеспечивающей жесткое сцепление с бетоном.

Когда можно обойтись без армопояса

Заливка армированного пояса для укрепления стен не всегда имеет смысл. Поэтому, чтобы не тратить лишние средства на покупку материалов, следует знать, в каких случаях можно обойтись без бетонного пояса:

Основание, расположенное на твердой скале .
Стены дома построены из кирпича.

Также не нужно заливать пояс из бетона на газобетонные блоки, если в их основу положено перекрытие из дерева. Для разгрузки пола под опорные балки перекрытия достаточно будет залить бетон небольшими опорными бетонными подушками толщиной около 60 мм.

В остальных случаях, когда строительство ведется на торфяниках, глинах и других слабых грунтах, необходимо делать армопояс. Особенно без него не обойтись при возведении стен из газобетона, керамзитобетона и других крупнозернистых блоков, являющихся хрупкими материалами.

Газоблоки практически не способны нести точечные нагрузки и покрываться трещинами при малейших просадках фундамента или при сдвигах грунта.

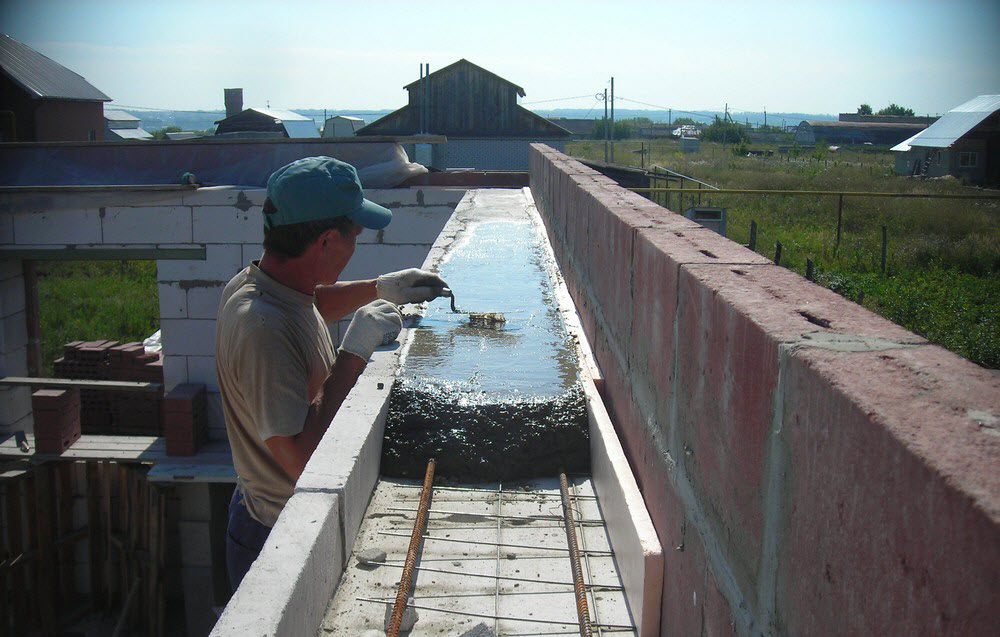

Как правильно заливать бетон армопоясом

При заливке необходимо соблюдать следующие правила:

Бетон необходимо укладывать за один непрерывный рабочий цикл . Для качественного железобетонного пояса недопустимы частично высохшие прослойки бетонной массы.
Нельзя допускать, чтобы в бетонной массе оставались пузырьки воздуха, которые образуют поры, а это снижает прочность затвердевшего бетона.

Чтобы этого не произошло, свежезалитый бетон нужно уплотнить с помощью глубинного вибратора или специальной насадки с помощью перфоратора. В крайнем случае его можно запечатать тампером или металлической булавкой.

Типы поясов и их функции

Железобетонные пояса заливают для усиления таких конструкций, как:

Иногда при строительстве небольших хозяйственных построек применяют армированный кирпичный пояс на газобетонных стенах. Для этого на стенах по всей ее ширине выкладывают 4 или 5 рядов строительного кирпича. Между рядами, в кирпичном армопоясе, на газобетонных стенах в процессе укладывается на раствор металлическая сетка, сваренная из проволоки толщиной 4-5 мм с ячейками 30-40 мм. Сверху можно укладывать потолочные балки или деревянный мауэрлат для крепления крыши.

Армопояс на газобетоне

Для армопояса, который заливается по блокам из газобетона, используется бетонный раствор марки М 200. Несущая арматура сечением 12 мм крепится в каркасе поперечными квадратными или прямоугольными хомутами с вязальной проволокой. Хомуты изготавливаются из гладкой арматуры диаметром не более 4-6 мм. Несущая арматура накладывается друг на друга внахлест не менее 150 мм и связывается мягкой вязальной проволокой.

Ремень может быть изготовлен без объемного каркаса из 4 арматурных стержней. Иногда достаточно плоской рамы из двух стержней, которая собирается почти так же, как и объемная. Только в этом случае для поперечной перевязки используются не хомуты, а отдельные арматурные стержни .

Соединяемый каркас можно уложить в деревянную опалубку, изготовленную из досок. Также можно использовать в качестве опалубки газобетонные блоки верхнего ряда. Но сначала нужно вырезать из них внутреннюю часть, чтобы из блока получилось что-то вроде коробки без торцевых стенок. Блоки укладываются полученными полками вверх, после чего в них укладывается каркас.

При укладке каркаса следить за тем, чтобы между арматурой и стенками опалубки, а также нижними блоками оставался небольшой зазор около 20 — 30 мм.

После закладки в арматурной опалубки можно дополнительно изготовить и закрепить необходимые закладные детали, которые потребуются для крепления мауэрлата или других элементов от конструкции дома.

Отдельный армированный пояс для монолитной плиты не делается. Сама плита равномерно распределяет практически все вертикальные нагрузки на стены, и в то же время является основным ребром жесткости для дома и соединяет практически все стены здания, объединяя их в одну пространственную конструкцию.

Идеально, если он занимает всю ширину стены. Но это обычно делается, если на фасаде будет уложен утеплитель , закрывающий мостик холода, который может образоваться через бетон. Но в случае, когда снаружи предполагается только штукатурка, ее толщину нужно будет уменьшить в пределах 40 – 50 мм для укладки пенопласта или другого утеплителя.

Для утепления пояса можно использовать тонкие (100 мм) перегородки, которые устанавливаются и временно открепляются по краю стены. Между ними укладывается каркас и все заливается бетоном. В этом случае перегородочные блоки играют роль опалубки и утеплителя одновременно.

Армированный пояс под деревянный мауэрлат

Поскольку газобетонные блоки имеют хрупкую пористую структуру, они не смогут прочно прикрепить стропильную систему крыши дома. Под воздействием ветра крепления со временем просто расшатываются и крыша может деформироваться . А при сильном порывистом ветре его можно просто снести.

Кроме того, при расшатывании кровли, ослаблении ее креплений верхние ряды блочной кладки также со временем разрушатся. Поэтому железобетонный пояс для прочного соединения кровли со стенами из газобетонных блоков просто необходим.

Армированный пояс для монтажа мауэрлата может быть меньше по ширине, чем его аналоги для перекрытия и фундамента, так как вертикальная нагрузка на него наименьшая. Поэтому для его усиления часто в целях экономии используют каркас с двумя арматурными стержнями.

Для надежного крепления мауэрлата в поясе перед заливкой болтами с наружной резьбой устанавливаются даже вертикальные анкеры , которые вместе с каркасом заливаются бетоном. При этом нить возвышается над бетоном примерно на 200 – 250 мм.

Для прочной фиксации мауэрлата в нем сверлят сквозные отверстия, через которые он надевается на анкеры, а затем плотно прижимается к бетону гайками.

Со временем — правильно изготовленный железобетонный пояс может обеспечить дому, построенному из газобетонных блоков, высокую прочность и длительную эксплуатацию. В то же время он может защитить стены от деформации, появления трещин, сохранить прочность кровли и продлить срок службы дома в 3-4 раза.

Армирующий пояс — обязательный контур жесткости, необходимый для того, чтобы конструкция была действительно прочной и долговечной. Он не позволяет «аккумулировать» нагрузки в той или иной части несущих конструкций, а равномерно их распределяет. Благодаря ему усадка нового дома, вздутие грунта и другие внешние факторы проходят на стены без последствий – то есть без трещин.

Кирпичный армопояс представляет собой небольшую сплошную кладку, армированную продольными металлическими стержнями или сеткой. Конечно, это не полноценный монолит, но во многих случаях такого простого решения вполне достаточно. Способность армопояса выравнивать нагрузки пригодится, если основной материал стены не устойчив к деформации. Такие изделия, как газобетон, даже при хорошей прочности на сжатие практически не работают на изгиб. Неравномерное приложение силы неизбежно приведет к растрескиванию «живьем».

Армирующий пояс решает эту задачу, принимая на себя основную нагрузку, и не позволяя легким стенам смещаться относительно друг друга при воздействии разнонаправленных или неравных по величине сил. Также допускается использование кирпича вместо более дорогого бетонного монолита для армирования небольших зданий и малоэтажных зданий. Он успешно выдержит неблагоприятные внешние условия (сильные ветровые нагрузки, просадку или неравномерное пучение грунта), но при этом сделать его своими руками гораздо проще – без спешки и необходимости обработки приличного объема раствора за один раз. время.

Еще одной из функций, которую может выполнять армированный пояс, является крепление других строительных элементов к коробу на анкере, если сам материал стены не способен их удержать. Это общий недостаток всех блоков из ячеистого бетона и керамзитобетона. Традиционными методами к ним нельзя пришить даже брус мауэрлата без дальнейшего разрушения стен. Так что в любом случае придется делать разделительную кирпичную кладку.

Неплохо показывает себя двойной армирующий пояс, уложенный под подошву и на верхнюю секцию столбчатого фундамента. В этом случае сезонные подвижки почвы не смогут «играть» с опорами, потому что они фактически превратятся в единую ферму, жестко закрепленную двумя связками.

Основные виды разгрузочных поясов

В зависимости от расположения армопояс может носить разные названия и брать на себя определенные функции:

Ростверк — укладывается между столбчатым или свайным основанием дома и стены. Однако из кирпича его не строят — слишком ответственная сфера.
Цоколь уже второй уровень разгрузки и армирования, который используется при строительстве домов на фундаменте из бетонных блоков. Он обеспечивает фундаменту большую жесткость на подвижных грунтах и также изготавливается из железобетона. Хотя достаточно распространенным вариантом является кирпичная кладка, выполняющая функции несъемной опалубки для последующей заливки.
Разгрузка — промежуточный армопояс для плит перекрытий, который не только принимает на себя их вес, но и обеспечивает жесткость здания выше этажа на каждом уровне. При строительстве из легкобетонных блоков без него не обойтись, и здесь лучше всего подойдет кирпич.
Мауэрлатная опора – обязательный элемент дома из газобетона или других поризованных блоков, плохо воспринимающих точечные и разнонаправленные нагрузки. Кроме того, крепление самого бруса шпильками в таких стенах ненадежно даже при использовании химической анкеровки. Здесь армированный пояс для стен из газобетона превращается в своеобразную связку между блоками, которыми он соединяется с раствором и стропильной фермой, укрепленной через мауэрлатную балку.

Особенности кладки на газобетон

Как правило, кирпичный пояс делают высотой 4-7 рядов и шириной армированной стены. В каждом горизонтальном шве обязательно проводится армирование стальной сеткой с ячейкой 3-4 см или жесткой проволокой толщиной не менее 5 мм. Монтаж осуществляется так же, как и в случае с обычными кирпичными стенами:

со смещением швов на 1/3 длины;
со строчкой в каждом третьем ряду.

Если армопояс для газобетона из кирпича служит опорой для мауэрлата, можно сразу закладывать в кладку вертикальные штыри — металлические резьбовые стержни диаметром 12-16 мм. Их устанавливают с шагом 1-1,5 м, а глубина их заделки будет зависеть от толщины бруса – она должна быть вдвое длиннее свободного конца под креплением мауэрлата. Однако многие строители советуют сразу выкладывать обшивку на всю высоту армопояса.

После застывания раствора на поверхность кладки расстилают рубероид или два слоя толи. Это гидроизоляция, которая защитит саму балку и кирпичную надстройку от скопления конденсирующейся влаги. Затем планируют и сверлят в необходимых точках мауэрлат, нанизывают на выходы шпилек и закрепляют на арматурном поясе гайками под широкие шайбы.

Так как керамика имеет более высокую теплопроводность, чем материал основной стены, то она превращается в своеобразный мостик холода (хотя монолитный железобетон в этом случае проявляет себя еще хуже). Во избежание проблем при дальнейшей эксплуатации здания зимой можно попробовать «замкнуть» контур ячеистых блоков параллельно с кладкой кирпича. Для этого со стороны помещения убирается тонкая перегородка из ГБ, как бы скрывающая армопояс внутри газобетонной стены. Если между поверхностями образовалась щель, специалисты рекомендуют ее дополнительно утеплить.

Этапы возведения пояса для перекрытия

Если жесткий контур под кровлей играет роль разгрузки и надежной опоры для мауэрлатной балки, то достаточно выложить его по периметру короба на дом. Однако использование плит для межэтажных или мансардных перекрытий вызовет необходимость закрытия средней несущей стены рядами кирпича. Здесь газобетон тоже может испытывать напряжения, поэтому жесткий слой для его армирования просто необходим.

Какими бы легкими ни были плиты перекрытий, напрямую опереть их на ячеистые или керамзитобетонные блоки невозможно. Кладка сможет выдержать их вес, но при изменении направления приложенной силы начнет разрушаться. Пояс в этом случае служит своеобразным буфером, распределяющим давление плиты по всей площади стен, предотвращая распирание несущей конструкции. От мощного слоя из полнотелого кирпича можно отказаться только тогда, когда перекрытие из дерева — здесь обходятся подложкой под балки в один-два блока.

В остальном армопояс под пустотные плиты строится по всем правилам. Основные этапы работ:

Первый ряд с помощью раствора сажают непосредственно на газобетон. Если толщина основной стены стандартная (30 см), кладку делают в два кирпича, заполняя промежутки «чекушками».
Монтаж армирующей сетки по всей линии пояса.
Укладка второго ряда аналогично с последующим армированием.
Выложен третий ряд кирпичей. Здесь нужно ориентироваться на внутреннюю плоскость стены. Оставшийся снаружи зазор заполняют либо четвертинками, либо кусками минваты, если при этом возводится утепленный вентилируемый фасад.

Под верхний ряд газобетона, на который уложен пояс под плиты перекрытий, в штробы необходимо уложить арматуру. Это добавит жесткости всей конструкции и обеспечит стенам дополнительную защиту от трещин. В противном случае, как только они появятся, они сползут ниже.

По приведенной схеме армопояс раскладывается на всю необходимую высоту, после чего можно без опасений монтировать плиты перекрытия. Анкеровка осуществляется стандартным для кирпичных стен способом – с помощью Г-образных металлических скоб. Крепеж для защиты от коррозии покрывается слоем цементного раствора.

В этой статье мы разберемся, зачем нужен армопояс на газобетон. Основные требования к этому элементу конструкции будут подробно рассмотрены, также вы узнаете, как правильно сделать армопояс для газобетона самостоятельно.

Армопояс для газобетона представляет собой ленточную конструкцию из монолитного бетона, повторяющую все контуры стены здания. В газоблочных домах этот пояс является необходимым элементом, значительно улучшающим прочностные характеристики всего здания.

Для того чтобы армирующий пояс не был слабым звеном дома в плане теплоизоляции, технология предусматривает создание поясов не на всю ширину стены, а с отступом с внутренней ее стороны.

В этом случае минимальная ширина пояса должна быть 25 сантиметров для кирпича и 20 сантиметров для бетона. Свободное пространство, образовавшееся после заливки армопояса, заполняется утеплителем и закрывается подогнанным по размеру пеноблоком.

Вот отзывы строителей, специализирующихся на строительстве домов из пенобетона, которые помогут вам составить полное представление о необходимости обустройства армирующего каркаса для керамзитобетонных блоков:

Игорь, 49 лет, Москва:

Вот уже семь лет мой коллектив использует пенобетон в качестве основного строительного материала, я слышал исключительно положительные отзывы от наших клиентов о нашей работе.
Количество поклонников этого материала с момента его появления на отечественном рынке значительно выросло. Мы устанавливаем армопояса на газобетон в каждом возведенном нами доме.
Я считаю, что армокаркас необходим для пенобетона, а заявления производителей о том, что прочности блоков достаточно для устройства любых видов перекрытий, не соответствуют действительности. Как по мне, лучше лишний раз перестраховаться, чем потом кусать локти.
Олег, 45 лет, Ростов:
Строим дома из газоблоков. Арматурный каркас устанавливаем в обязательном порядке, особенно для висячих стропил и для крепления перекрытий из бетонных плит. Недавно построил на дачном участке подсобное помещение для домашней птицы, в качестве строительного материала использовал шлакоблок.
Оборудован кирпичным бронекаркасом, т.к. уверен, что «врач прописал» его крепить ко всем постройкам из стройматериалов на основе пенобетона.

2.3 Устройство армопояса своими руками (видео)

Время чтения ≈ 3 минуты

Армированный пояс считается одним из важнейших этапов строительства блок-хауса. Это делается в конце каждого этажа. Армопояс на газобетоне придает жесткость всей поверхности дома, «склеивая» всю конструкцию и укрепляя весь дом.

Если вы сомневаетесь в собственных силах и умениях, то можете пригласить для этих целей специалистов, но тем, кто более-менее ориентируется в строительном деле, вполне по силам набить армопояс, следуя пошаговой инструкции.

Как сделать армопояс для газобетона?

Для этого необходимо докупить блоки толщиной 10 см. С внешней стороны дома блоки укладывают на клей, затем устраивают тепловой контур экструдированным пенополистиролом или минеральной ватой. Затем внутрь дома укладывают блоки толщиной 5 см или опалубку в виде фанеры. В результате получается самодельный блок, внутри которого уложена арматура для армопояса, от 8 до 12 диаметров.

Укладывается в виде прямоугольника, при этом рамки укладываются — сверху и снизу по два стержня. На любом рынке можно приобрести специальные монтажные звездочки, которые используются в работе. Это делается для того, чтобы арматура не лежала на самом блоке, а находилась в воздухе – создается так называемый защитный слой бетона, с зазором сверху и снизу по 3 см.

После этого заливается бетон, тщательно выравнивается и получается готовый армопояс под плиты перекрытия. Более подробное описание можно посмотреть на видео, также на фото чертежи, схемы и пошаговые инструкции по изготовлению конструкции.

Если присмотреться, то по всему периметру видны шпильки, к которым впоследствии будут крепиться перекрытия, чтобы крыша держалась максимально ровно и не съезжала в стороны. Длина шпилек зависит от толщины пола. Как правило, берутся метровые элементы и разрезаются пополам.

Как залить армопояс своими руками? Этот вопрос волнует многих, особенно начинающих мастеров. Наверное, многим знакома картина, когда заливают бетон из рукава – специального бетононасоса, доставляющего материал в нужное место. Но в большинстве случаев устройство армопояса не позволяет выполнить эту задачу, так как бетон под давлением будет падать с большой высоты, и опалубка может просто разлететься. Поэтому часто приходится использовать ручной труд, как бы он ни был тяжел.

При заливке армопояса в доме из газобетона следует рассчитывать последующую нагрузку. Если он не предполагается слишком большим, можно сэкономить. Объем конструкции можно сделать меньше, но не за счет ее сужения, а за счет уменьшения толщины. Опытные мастера знают, как правильно рассчитать размер армопояса и удешевить его изготовление, при этом не потеряв качество всей конструкции, что очень важно.

По поводу заливки есть еще один важный совет. Этот процесс следует проводить один раз, а не в несколько заходов. Если такой возможности нет, то предварительно рекомендуется установить специальные деревянные перемычки. Когда приходит время заливки новой детали, перекрытие снимается, швы тщательно увлажняются и только после этого можно заливать новую порцию бетона.

По окончании укладки необходимо уплотнить бетонную смесь для устранения пустот. Для этого берут куски арматуры и протыкают их бетоном. Если работы ведутся летом, при высокой температуре, армопояс под мауэрлат рекомендуется накрыть полиэтиленом, чтобы не испарялась влага и не образовывались трещины на поверхности.

Армопояс — это металлоконструкция, изготовленная своими руками из арматуры. Его назначение – повышение прочности несущих стен и сохранение целостности под воздействием природных условий и при подвижках грунта. При строительстве дома монтируют несколько таких поясов. Опалубку для армопояса укладывают с целью создания несущих стен или перекрытий. Его заливают бетоном до его застывания.

Преимуществом такой опалубки является простота монтажа, минимальное количество необходимых материалов и инструментов, небольшие финансовые затраты и легкость демонтажа. Для зачистки потребуется снять крепления и снять доски после затвердевания бетона. В дальнейшем их можно будет собрать заново и сделать опалубку для другого строения.

Принцип создания конструкции для армопояса не отличается от технологии устройства опалубки фундамента или оконных проемов.

Конструкция дома из газобетона

По описанной выше схеме можно сделать опалубку своими руками для любого типа дома. Устройство подходит для кирпича, газобетона, бетона. Армопояс способствует качественному соединению кровли с каркасом здания. В доме из газобетона он крепится с помощью дополнительных блоков или опалубки. Первый вариант проще, но затратнее. Дешевле сделать деревянную конструкцию своими руками. Правильно построить его помогает инструкция:

Схема сечения армопояса в опалубке для газоблока

Сверлильные доски высотой 30 см к стене из газобетона.

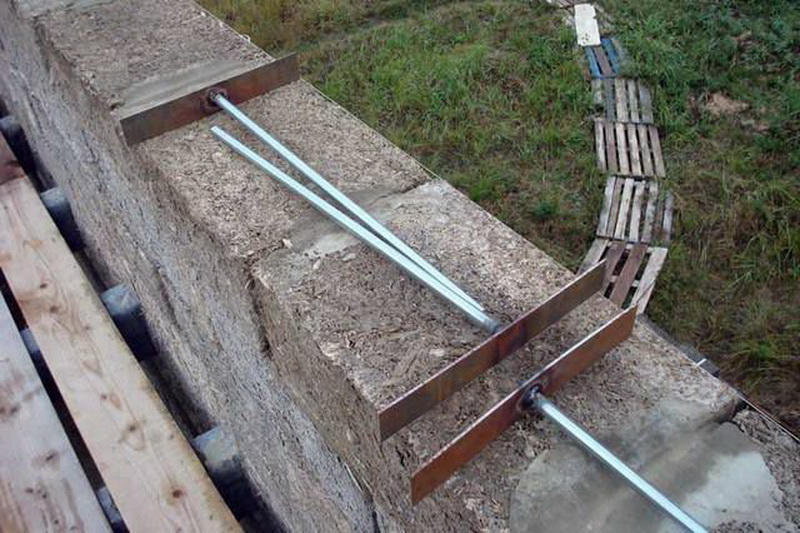

Крепление стяжек через каждые 50-70 см для повышения прочности конструкции и предотвращения деформации под воздействием тяжелого бетона.
Внутрь вложите арматуру диаметром от 8 до 12 мм. Выбор зависит от расположения дома. Если стены будут подвергаться негативному воздействию окружающей среды, то подойдут прутья максимального диаметра. В регионах со спокойной сейсмической обстановкой можно сэкономить на арматуре, выбрав недорогие модели минимального диаметра.
Наденьте арматуру на специальные звездочки, создающие активный нижний слой на газобетонных блоках.
Проволока для стержней.
Залить бетоном, уплотнить и выровнять слой.

Если опалубка устанавливается с целью крепления кровли, то перед заливкой бетона предназначены шпильки для крепления перекрытий. Они могут быть любой длины, но удобнее работать с экземплярами длиной менее 1 метра.

Грамотно изготовить опалубку для армопояса для дома из газобетона помогут специалисты в случае затруднений. Перед работой рекомендуется произвести расчеты, чтобы не допустить ошибок и закупить нужное количество стройматериалов.

Нюансы при работе с деревянной конструкцией

Устройство опалубки из деревянных щитов требует грамотного подхода. При неправильной установке конструкции есть риск поломки и разрыва досок под воздействием бетонного раствора. Для самостоятельного выполнения работы необходимо учитывать несколько нюансов:

устройство опалубки состоит из досок, крепить которые нужно с тщательным контролем вертикальности и горизонтальности конструкции;
зачищается и выравнивается поверхность досок, соприкасающихся с бетоном;
для повторного использования элементов, легкого демонтажа конструкции и предотвращения вытекания бетона, доски изнутри покрыты пленкой;
если пропитать доски отработанным маслом или гидрофобной смазкой, сделать демонтаж самостоятельно будет гораздо проще;
повторное использование плат не допускается.

РубрикаДом
