В этой статье мы расскажем о том, как правильно провести проводку в деревянном доме своими руками, не прибегая к дорогостоящей помощи высококвалифицированных специалистов. Тема безопасной электропроводки в деревянных постройках сегодня актуальна как никогда ранее.

И это неудивительно, так как проводка является неотъемлемым атрибутом любого полноценного жилого дома, тогда как многие загородные дома сегодня строятся именно с применением пиломатериалов.

Закладка кабеля в перекрытие

Особенности устройства электропроводки в деревянных постройках

Профессионально выполненная открытая проводка

Перед тем как провести электропроводку в деревянном доме, попробуем определиться с тем, в чем уникальность построек, возведённых из пиломатериалов, и почему инженерные коммуникации в них нельзя проводить так, как это делается в обычном каменном, кирпичном или бетонном доме.

Не секрет, что древесина — это отличный строительный и отделочный материал, так как его отличает доступная цена, превосходный внешний вид, простота механической обработки, малая теплопроводность и экологическая безопасность. Но, наряду с многочисленными преимуществами, пиломатериалы характеризуются одним существенным недостатком — высокой вероятностью возгорания.

Электромеханическое оборудование для обустройства деревянного дома

Согласно ежегодной пожарной статистике, больше половины случаев возгораний в деревянных жилых постройках возникает по причине неисправности электропроводки. Как правило пожары начинаются из-за коротких замыканий, причиной которых является нарушение целостности изоляционной оболочки токопроводящих элементов.

Еще одной распространённой причиной возгорания деревянных строительных объектов является эксплуатация проводки, которая не рассчитана на реальную нагрузку. В результате, коммуникации на отдельных участках нагреваются до критических температур и расположенные в непосредственной близости пиломатериалы начинают тлеть.

Наиболее распространённые ошибки при монтаже силовой проводки в деревянных постройках

На фото печальные последствия короткого замыкания

До того, как правильно провести электропроводку в деревянном доме, рассмотрим наиболее распространённые ошибки, допускаемые при провождении электромонтажных работ.

Экономия на кабеле и, как следствие, применение коммуникаций с алюминиевым сердечником малого диаметра.

Такую ошибку допускают излишне экономные домашние мастера. Эти умельцы полагают, что раз дача или загородный дом используются время от времени, на качестве проводки можно сэкономить.

В итоге, жилы постепенно окисляются и ломаются. На месте нестабильного контакта появляется искрение, что само по себе может являться причиной для возгорания изоляции и прилегающих поверхностей.

Прокладка скрытой проводки непосредственно по деревянному основанию – это еще одна грубая ошибка, являющаяся причиной пожара в деревянном доме.

Часто «мастера на все руки», для экономии сил и времени, прокладывают электрический кабель, пряча его под плинтусом, стеновыми панелями, подвесным потолком и т.

д.

Разумеется, кабель прокладывается без какой-либо пожарной защиты и не фиксируется в одном положении. В результате такого монтажа, кабель может нагреваться, тлеть, а вы об этом в лучшем случае узнаете тогда, когда сработает устройство защитного отключения (УЗО), если такое вообще применяется в цепи.

Не менее распространённой ошибкой является расположение силовой проводки в пластиковых гофрированных трубах или в ПВХ коробах, закреплённых на деревянных поверхностях.

Пластиковые трубы и короба не являются пожаробезопасными и в основном предназначены для укладки слаботочной проводки. При возникновении короткого замыкания короба или трубы из пластика могут загореться и пламя может передаться на стену.

Важно: Скрытая электропроводка в деревянном доме является объектом повышенного внимания со стороны грызунов. Мыши или крысы охотно перегрызают изоляцию что приводит к короткому замыканию.

Также следует учесть то, что в пустотах деревянных стен и перекрытий, где принято скрыто размещать кабель, со временем скапливается большое количество мелкодисперсной древесной пыли, которая хорошо загорается при искрении.

Как не допустить ранее перечисленных ошибок

Не допустить ошибок при монтаже силовой проводки, можно соблюдая требования, регламентирующие порядок проведения этих работ в деревянном доме.

Используя правильно подобранный провод для проводки в деревянном доме и проводя укладку в соответствии со всеми требованиями СНиП и ПЭУ, можно добиться оптимальной работоспособности электрической цепи и при этом обеспечить соответствие полученного результата требованиям пожарной безопасности.

В качестве примера приведем таблицу, в которой перечислены правила, обязательные для самостоятельного проведения электромонтажных работ в деревянных зданиях.

Основные требования к прокладке кабеля

Рассмотрим подробнее особенности прокладки пожаробезопасной электропроводки в жилых деревянных домах.

Особенности выполнения скрытой прокладки

Закладка коммуникаций в стены каркасного дома

Несмотря на то, что скрыто укладывать провод для электропроводки в деревянном доме не рекомендуется, при правильном подходе к проведению монтажа можно рассчитывать на успешный результат.

Пожаробезопасная скрытая прокладка силового кабеля в деревянном доме выполняется двумя способами:

Прокладка электропроводки внутри металлической трубы – характеризуется оптимальной безопасностью, так как в случае замыкания металл предотвратит возгорание прилегающих пиломатериалов.
Прокладка кабеля по предварительно уложенной штукатурке с толщиной слоя от 10 мм и больше обеспечивает примерно тот же результат, что и при использовании металлической трубы. Штукатурка на основе цемента или гипса отличается невысокой теплопроводностью, а потому деревянная поверхность на которой будет проводиться монтаж в случает короткого замыкания останется нетронутой.

Провода, выведенные для установки розетки

Инструкция размещения силового кабеля внутри трубы предполагает соответствие следующим условиям:

Трубы, используемые в качестве защитной изоляции, должны быть оцинкованы как с внешней, так и с внутренней стороны.
Перед перетяжкой кабеля торцевые срезы труб ошлифовываются для того чтобы удалить задиры которые могут повредить изоляцию.
Расположение труб следует выдержать с некоторым уклоном для того чтобы обеспечить естественный сток конденсата.

Закладка кабелей в пластиковых трубках

При размещении силового кабеля на поверхности штукатурного слоя, особых требований к проведению монтажа нет. Но, если кабель планируется утопить в слое штукатурки, для того чтобы полностью исключить вероятность возгорания, согласно нормативам ПЭУ необходимо применять гофрированную трубу. Это делается для того чтобы обеспечить возможность замены кабеля при проведении ремонта.

Важно: Скрытое размещение инженерных коммуникаций проводится не случайно, а проектируется еще на этапе строительства дома. В крайнем случае, прокладку проводки в деревянном доме можно выполнить на стадии проведения капитального ремонта.

Особенности выполнения открытой прокладки

Электрический провод для наружной проводки в деревянном доме крепим следующим образом:

Открытый монтаж с размещением в гофрированной трубе позволяет быстро и с небольшими усилиями провести монтажные работы.

Трубки и кабеля, подведённые к приборному щитку

Принцип монтажа прост:

Труба крепится к поверхности посредством специальных стяжек.
Внутрь закрепленной трубы укладывается один или несколько кабелей.

Среди преимуществ метода отметим простоту установки и то, что цена труб невысока, в сравнении с кабель каналами.

Среди недостатков решения отметим неэстетичность, так как гофра на стене вряд ли украсит интерьер жилого дома. Кроме того, такой способ прокладки кабеля предполагает затруднённый доступ к проводке. То есть, кабель можно только полностью вытащить наружу, но нельзя получить доступ к определённому его участку.

Открытый монтаж с размещением в электротехническом кабель-канале это более эстетичное решение в сравнении с использованием гофры.

Короб, подобранный в цвет деревянным стенам

Монтажный короб представляет собой пенал, который крепится на поверхность и закрывается специальной крышкой с защелкой.

Важно: Монтажные короба на деревянные стены можно крепить только после полного окончания усадочных процессов. Если крепить короба сразу же после постройки дома, стены со временем сядут и кабель-каналы деформируются.

В ходе монтажа применяются прямые части короба и фасонные элементы (различные углы, крестовины, заглушки и т.д.). Монтаж короба выполняется на обычные саморезы которые хорошо удерживаются в древесине.

Существенным преимуществом укладки коммуникаций в короб является возможность в любой момент их оттуда извлечь для проведения ревизии технического состояния или ремонта. Опять же, в любой момент в короб можно добавить один или несколько проводов.

Открытый монтаж без использования вспомогательных средств предполагает прокладку кабеля непосредственно по стенам или по потолочному перекрытию.

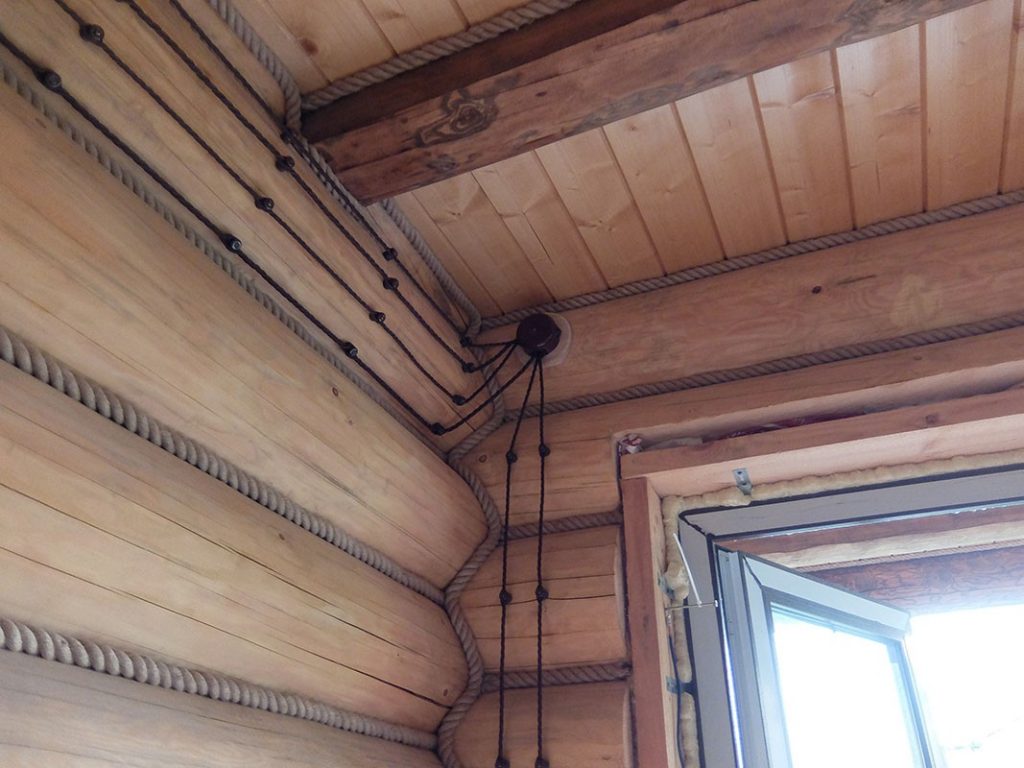

Ретро проводка в бревенчатом срубе

Если вас заботит эстетичность оформления интерьера, провод можно фиксировать на специальных изоляторах, выполненных в ретро стиле. Если к оформлению интерьера особые требования не предъявляются, кабель крепится специальными скобами которые удерживаются в древесине благодаря гвоздям.

Открытая проводка без труб и короба — это наиболее эстетичное решение, если монтаж выполняется корректно. Но нужно так расположить коммуникации, чтобы они располагались в недосягаемости от детей и от домашних животных.

Итак, мы выяснили, как выполняется скрытая и открытая прокладка коммуникаций, осталось определиться с тем, каким проводом делать проводку в деревянном доме.

Выбор кабеля

Оформление кабеля для проводки в стиле ретро

На данный момент для монтажа электропроводки в индивидуальных строительных объектах применяются кабели только с медными жилами. Такое требование неслучайно так как медь на порядок прочнее и долговечнее алюминия.

По современным стандартам электрификация жилых помещений должна проводится трехжильным кабелем, за счет чего каждую розетку можно будет заземлить. Для подключения осветительных приборов заземление не требуется, а потому применяется обычная двужильная проводка

Плоский кабель ВВГ

Среди наиболее востребованных типов кабеля отметим защищенный небронированный кабель ВВГ, предназначенный для эксплуатации в сухих помещениях и в помещениях с умеренной влажностью.

Медные жилы изолированы полимерным цветным покрытием, что облегчает проведение монтажных работ. Между изолированных жил нет дополнительного заполнения.

Оптимальным вариантом для использования в деревянных постройках является модификация кабеля ВВГнг. Индекс «нг» обозначает то, что эта модификация при прокладке в пучке не горит. Таким образом при коротком замыкании и незначительных повреждениях изоляции пожара не будет.

Данная категория кабеля производится как с круглым, так и с квадратным сечением. Выбор проводов с квадратным сечением предпочтителен так как их легче уложить и готовый результат выглядит эстетичнее.

Вывод

Теперь, когда мы знаем о том, как укладываются провода для открытой проводки в деревянном доме, мы можем приобрести все необходимые материалы и выполнить монтажные работы своими руками (см.также статью «Разводка проводки в деревянном доме: Скрытая и открытая прокладка. Подключение проводов»).

Остались вопросы, требующие пояснений? Больше полезной информации вы сможете найти в видео в этой статье.

Как правильно смонтировать электропроводку в деревянном доме

Содержание:

Разработка проекта, монтаж и разводка электропроводки в деревянном доме, пуско-наладочные работы и сдача в эксплуатацию схемы электрической разводки имеют существенные отличия от аналогичных работ кирпичных, каменных или бетонных домах.

Монтаж проводки и автоматики с соблюдением норм

Правильная электропроводка в деревянном доме прежде всего требует соблюдения повышенных требований пожарной безопасности, поэтому соблюдение элементарных правил ПУЭ, СНиП и ГОСТ необходимо. Безопасная электропроводка в деревянном доме — это не только внутренние электрические работы, но и подключение дома к централизованной электрической сети с соблюдением нормативов техники электробезопасности.

Дерево — пожароопасный и легковоспламеняемый строительный материал, поэтому при пожаре огонь быстро распространяется по помещениям дома. Исходя из этого, монтаж электропроводки в деревянном доме своими руками должен проводиться с соблюдением основных требований:

Электрические провода и силовые кабели прокладываются с учётом минимальной возможности их перегрева и возгорания;

Следующее требование — электропроводка в частном деревянном доме не должна способствовать распространению открытого огня на соседние предметы при пожаре;
При разработке проекта схема разводки электропроводки в деревянном доме должна учитывать технико-эксплуатационные свойства электроматериалов, отталкиваться от расчётных значений пиковых нагрузок в электросхеме дома. Недопущение перегрева проводов и кабеля достигается использованием в схеме проводов с запасом по сечению в 20—30%;
Метод укладки электропроводки и силовых кабелей — открытый, чтобы можно было не только визуально контролировать состояние проводов, но и беспрепятственно устранять дефекты в схеме;
Изоляция — месторасположение узла ввода (электрощит) должно быть изолированно от сопряжения с деревянными конструкциями.
Идеально если электрический щиток будет установлен в помещении с перегородкой из негорючих материалов.
В качестве электрических проводников рекомендовано применять медный кабель с тремя моножилами и невозгораемой оболочкой-электроизоляцией. Проводить монтаж электропроводки в деревянном доме в полихлорвиниловой оболочке категорически запрещается ПТБ и ПУЭ;
Монтаж средств автоматического предохранения и отключения электроприборов обязателен для каждой отдельной группы. Номинальные значения предельно допустимого тока автоматики определяется, исходя из расчётных электрических нагрузок на конкретном участке электросхемы.

Перед тем, как как сделать электропроводку в деревянном доме и проложить силовые электрические, вы должны иметь соответствующие допуски, квалификацию и разрешения. Без этих документов лучше пригласить аккредитованных специалистов, а не обустраивать электроснабжение деревянного дома собственными силами.

Нормативная документация по монтажу и эксплуатации электропроводки в деревянном доме

Правила устройства электроустановок (ПУЭ) представляют собой сборник документации при разработке и проектировании проводки в жилых домах и нежилых объектах различного назначения.

Обобщённые нормативы и ПУЭ представляет следующая документация:

ПУЭ, седьмое издание. Необходим для разработки проектов электрических сетей. Содержит перечень требований при выборе материалов для проводящих сетей, распределительного оборудования, устройств автоматической защиты, которые должна иметь схема электропроводки в деревянном доме, и требования к локальным осветительным сетям, приборам и оборудованию;
Строительные нормы и правила СНиП 3.05—06—85 включают в себя сборник требований по безопасному монтажу электропроводки в жилых домах первичного и вторичного рынков недвижимости, а также набор правил по обустройству электропроводки и подключения силовых кабелей в любых объектах, подлежащих электрификации;
Строительные нормы и правила 31—02 включают в себя нормативные требования, согласно которым должна вводиться в эксплуатацию схема электропроводки в деревянном доме своими руками.

Как подготовить проект электропроводки

Подаётся заявка в региональное отделение ОАО «Региональные электрические сети», и после её утверждения вы получаете договор и ТУ по подключению к региональной электрической централизованной сети.

Последовательность разработки проекта электропроводки следующая:

Суммарная мощность электросети рассчитывается, базируясь на данным по мощности бытового электрооборудования в доме плюс запас по мощности в 30%;
Отталкиваясь от генплана дома, составляется схема электропроводки в деревянном доме своими руками с обозначением участка ввода силового кабеля, входного электрического щита, электрических проводов, точек электрораздачи, осветительных приборов, и т.д;
Рассчитывается сечение электрических кабелей и проводов;
Выбирается локация для размещения распредкоробок, электророзеток, выключателей и светильников;
Перед тем, как как сделать разводку электропроводки в деревянном доме, следует рассчитать схему прокладки кабеля с указанием расстояний от всех основных поверхностей в доме.

Разрабатывая проект, как правильно сделать электропроводку в деревянном доме, необходимо отталкиваться от требований и нормативов ПУЭ, согласно которому проводку следует монтировать только вертикально или горизонтально, с углом поворота 90°.

Правильный монтаж электропроводки в деревянном частном доме проводится согласно следующим нормативам: электрические розетки, распредкоробки и выключатели монтируют в открытом доступе. Расположение выключателей согласно евростандартам — на уровне 800—1500 мм от поверхности пола, а электрические розетки следует устанавливать на высоте 250—800 мм от уровня пола в помещении.

Для одной комнаты разрешено устанавливать не более шести точек раздачи электричества. Точное число электророзеток определяется, исходя из площади электрифицируемого помещения, но их количество ограничивается требованием — не менее одной розетки на шесть квадратных метров. Электропроводка прокладывается на расстоянии ≥ 100 мм от проёмов, расстояние до металлических конструкций — не менее 150-300 мм в направлении, удобном для дальнейшей работы с проводами.
