Как сделать правильно крышу на доме: пошаговая инструкция с советами специалистов

Содержание

Двухскатная крыша на кирпичный дом своими руками

Двухскатная крыша кирпичного дома имеет свои особенности, которые необходимо учитывать при строительстве. Возведение двускатной крыши является важнейшим мероприятием, которое может существенно повлиять на надежность всего сооружения, а потому она должна монтироваться с соблюдением всех правил и норм.

Двускатная крыша — наиболее распространенный вариант при возведении частных домов, т.к. при таком типе крыши можно оформить объемный чердак.

Лучше всего доверить такую ответственную работу профессионалам, но соорудить кровлю кирпичного дома можно и своими силами.

Принцип сооружения конструкции

Двухскатная крыша представляет собой кровельную конструкцию, состоящую из 2 наклонных плоскостей со стыком вверху по одной линии. Такая конструкция наиболее распространена при строительстве частных домов, так как с ее помощью легко формируется объемное чердачное помещение, которое можно превратить в мансарду.

Виды двускатных крыш.

Материал несущих стен дома оказывает определенное влияние на конструирование кровли. Дело в том что любая кровля имеет достаточно большой вес, который создает значительную нагрузку на верхнюю часть стены. Надежность всей конструкции зависит от прочности крепления элементов крыши на стене дома, согласно этим требованиям существуют определенные правила возведения крыши с учетом стенового материала.

Когда двухскатная крыша монтируется на стенах из кирпича, необходимо выполнить определенные мероприятия. В верхней части кирпичной стены дома замуровывается металлический штырь с резьбой. На этот стержень затем закрепляется мауэрлат. Такие штыри устанавливаются с шагом 90-140 см в зависимости от габаритов строения. При строительстве частного кирпичного дома применяются стальная арматура диаметром не менее 1-1,5 см. Между мауэрлатом и верхним рядом кирпичной кладки обязательно прокладывается надежная гидроизоляция.

Из чего состоит крыша

Для того чтобы сделать крышу кирпичного частного дома, применяется стандартная конструкция стропильного типа. В качестве основного материала стропил используется деревянный брус размером не менее 10х10 см. Двухскатная крыша включает следующие элементы:

Схема устройства двускатной крыши.
  1. Мауэрлат — деревянный брус, монтируемый по всему периметру дома и надежно закрепляемый на несущих стенах. Его назначение: равномерное распределение нагрузки от веса крыши на несущие стены. Наиболее распространен мауэрлат из деревянного бруса (хвойные породы — сосна, лиственница) размером 12х12 или 15х15 см.

  2. Стропильная нога — основной элемент, формирующий крышу. Он представляет собой треугольную конструкцию из стропил размером от 5х15 до 15х15 см. Именно стропильная нога задает ширину, высоту и угол ската крыши. Этот элемент должен обладать достаточной прочностью для удержания кровельного покрытия, выдерживания ветровой и снеговой нагрузки. Стропила крепятся к мауэрлату, через который передаются все нагрузки на несущие стены. Устанавливаются стропильные ноги с шагом 70-110 см. При большой ширине крыши и использовании тяжелых кровельных материалов стропильные ноги укрепляются вертикальными и горизонтальными дополнительными упрочняющими элементами.
  3. Конек — самый верхний элемент двухскатной крыши, который формирует стык скатов. Основное назначение конька: горизонтальное соединение стропильных ног по вершинам треугольников.
  4. Кобылка — дополнительный элемент, представляющий собой продолжение стропильной ноги за пределами ее стыка с несущей стеной. Такой элемент устанавливается, когда длины основного стропила недостаточно. Кобылка изготавливается из бруса меньшего размера, что позволяет экономить дорогостоящий стропильный брус.
  5. Крышный свес — это часть кровли, которая располагается за пределами стены дома и предназначенная для отведения осадочной влаги от стеновой поверхности. Длина свеса обычно составляет порядка 35-45 см.

  6. Лежень — горизонтальный брус, располагающийся под вертикальными стойками стропильных ног и предназначенный для равномерного перераспределения нагрузки на внутреннюю стену дома. Обычно используется брус размером от 10х10 до 15х15 см.
  7. Стойки — вертикальные элементы крыши. Они устанавливаются под коньком внутри стропильной ноги. При большой ширине крыши могут использоваться дополнительные стойки, которые устанавливаются в середине ската внутри стропильной ноги. Выполняются из бруса размером 10-15 см.
  8. Затяжка — это элемент, устанавливаемый на крышу висячего типа. Она является основанием треугольника, стороны которого образуются стропильными ногами. Затяжка скрепляет нижние торцы стропил, а также в нее опираются снизу стойки.
  9. Подкосы — дополнительные элементы для упрочнения стропильных ног. Они монтируются под разным углом, соединяя стропила с несущими балками.
  10. Обрешетка — доски, которые крепятся на стропильные ноги сверху, образуя плоскость для крепления кровельного материала, тепло- и гидроизоляции. Обрешетка соединяет между собой стропила, образуя единую конструкцию.
  11. Ригели — горизонтальные перемычки между стропилами, которые упрочняют конструкцию. Они необходимы, когда кровля кирпичного дома имеет ширину более 5 м.

Как монтируется крыша


Схема расчета высоты и наклона двухскатной крыши.

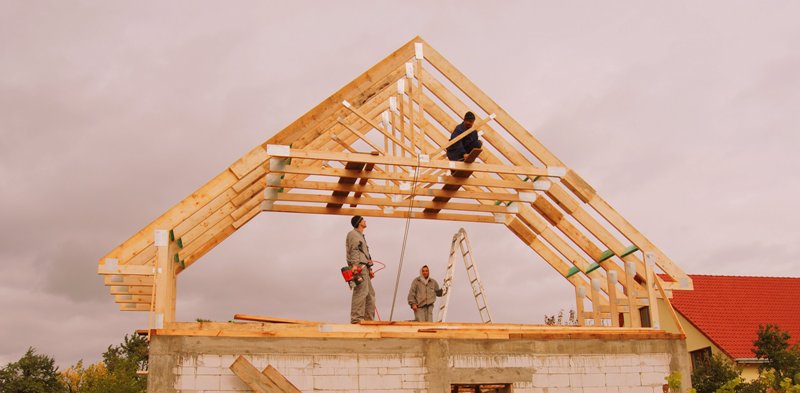

Крыша кирпичного дома начинает возводиться с установки и закрепления мауэрлата. Этот брус устанавливается на штыри по всему периметру дома. Крепление осуществляется с помощью гаек, так как на стержнях предварительно делается резьба.

Для того чтобы обеспечивалось равномерное распределение нагрузки на стены, брусья мауэрлата должны быть строго горизонтальны, что проверяется уровнем.

Следующий этап — подготовка и соединение стропильных ног. На нижних концах стропил в месте установки на мауэрлат на стропильном брусе делается вырез (его глубина составляет порядка 1/3 ширины бруса).

Верхний стык стропил делается с учетом крутизны ската. При сильной ветровой нагрузке угол ската не должен превышать 20°.

Если преобладающим фактором является повышенное количество осадков (особенно снега), то угол выдерживается в пределах 35-45°.

Крепление стропил в верхней части обычно производится встык, а место соединения упрочняется с помощью небольшого горизонтальной доски в самом верху. К этой перемычке крепится конек, соединяющий стропильные ноги между собой по всей длине.

На мауэрлате стропила устанавливается в выпиленный паз и закрепляется гвоздями. Для упрочнения места крепления сбоку (с обеих сторон) устанавливаются металлические уголки.

Следующий этап — установка леженя или затяжек в зависимости от конструкции крыши. Упрочнение конструкции производится путем установки вертикальных стояков и подкосов. При необходимости монтируются кобылки, которые крепятся к верху стены горизонтальными брусьями.

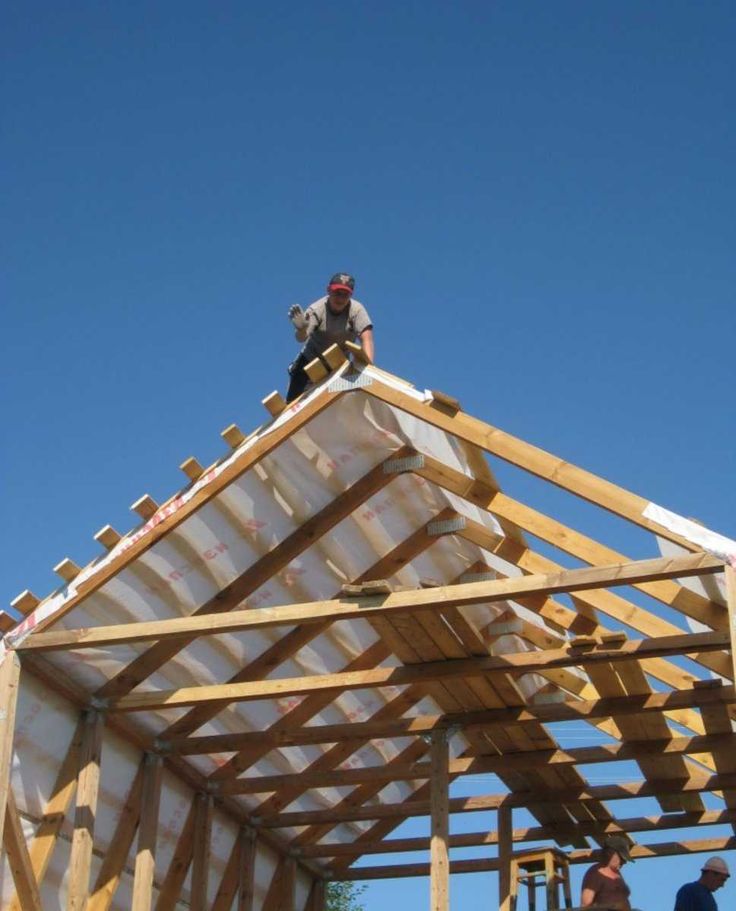

Завершающий этап изготовления каркаса крыши — монтаж обрешетки. Доска толщиной 2-3 см (можно необрезная) крепится на стропила с внешней стороны. Укладка досок производится параллельно друг другу, а величина зазора между ними определяется типом кровельного материала. При использовании мягкой кровли зазор не предусматривается.

Двухскатная крыша является наиболее распространенным вариантом кровли кирпичных домов. При соблюдении всех требований безопасности ее вполне можно соорудить своими руками.

Как построить двускатную крышу частного дома

Технология строительства двускатной крыши считается самым простым из всех конструктивных решений. Важным моментом является то, что этот тип кровли разнообразен, и нет необходимости вести строительство в соответствии с определенным типовым проектом. Планируя, как построить двускатную крышу, вы должны знать, что существует варианты двускатных крыш: с неодинаковыми уклонами, с широкой двускатной и нависающей конструкцией.

Двускатная крыша считается самым практичным дизайном и не обременительным по цене.  Снег соскальзывает с нее под собственным весом, а летом она защищена от застоя воды.

  • 1 Каковы основные преимущества выбора этого типа кровли?
  • 2 Пошаговое строительство двускатной крыши частного дома
    • 2.1 1.Сделать обрешетку
    • 2.2 2.Соорудить стропильную систему
    • 2.3 3. Закрепите основную балку
    • 2.4 4. Смонтировать хребет
  • 3 Требования к двускатной крыше
  • 4 Принципы утепления двускатной крыши
  • 5 Как удлинить остроконечный свес крыши

Каковы основные преимущества выбора этого типа кровли?Двускатная крыша.Процесс строительства.
  • Крыша дома дает небольшую нагрузку на фундамент.
  • Низкая стоимость.
  • Не нужна помощь экспертов для возведения.
  • Никаких переговоров с архитектором.
  • Нет необходимости заказывать проект дома и крыши.
  • Дополнительное жилое пространство.
  • Не нужно специальное оборудования.

Конструкция двускатной крыши спроектирована таким образом, что ей ни по чем ни ветер ни выпадающий снег, но она также равномерно распределяет и передает нагрузку на фундамент дома и его стены.

Пошаговое строительство двускатной крыши частного дома

1.Сделать обрешетку

Тип обшивки зависит от вида кровли. Для металлочерепицы подойдет разреженная обшивка, а для битумной черепицы подойдет сплошная.

2.Соорудить стропильную систему

Крепеж конька

Соберите стропила на земле, а затем поднимите подготовленные секции вверх. Каждая секция должна быть прикреплена к настенной панели. Начните с двух внешних секций и выровняйте все средние секции в соответствии с ними. Другие части, такие как свесы, опоры, балки, ребра и так далее устанавливаются впоследствии в качестве дополнительных элементов.

Стропила чаще всего сооружают из обрезных досок размером не менее 3х10 см. Несущая балка изготовлена ​​из деревянного бруса размером 10х10 см. Для продольных балок и прилегающих подпорок выделены все доски размером 3х10 см, но только двойные.

3. Закрепите основную балку

Надежно закрепите основную балку, так как вся конструкция будет опираться на нее.  Положите гидроизоляцию между настенной панелью и стеной. Для гидроизоляции хорошо подойдет рубероид. Стропила должны быть пригвождены с уклоном к несущей балке с помощью винтов.

4. Смонтировать хребет

Установите ребристую балку, состоящую из двух стержней. Монтаж гребня проводится после гидроизоляции. Если ширина подпорок стропил составляет более 6м, примените метод с наклонными стропилами. Этот метод более сложен, чем установка с подвесными стропилами, так как требует использования промежуточных подпорок и дополнительного выступа.

Требования к двускатной крыше

Существует пара правил относительно того, как построить двускатную крышу, которая будет стоять много лет:

  • Крыша должна быть сделана из легких материалов для кровли.
  • Изоляция – главная особенность кровельной конструкции мансарды.
  • Положите изоляционный слой с обеих сторон. Гидроизоляция вашей кровли следует начинать с укладки гидроизоляционного материала с внешней стороны, а затем изнутри устанавливается тепло – и пароизоляция.

Принципы утепления двускатной крыши

Планируя, как сделать каркас двускатной крыши, которая будет надежной защитой от перепадов температур, позаботьтесь о надлежащей изоляции и водонепроницаемой системе. Укладывая гидроизоляционные материалы (пароизоляция и утеплитель) в правильном порядке, вы сможете добиться того, что в доме будет тепло и сухо.

Сначала нужно уложить пароизоляцию, прижимая ее к стропилам с помощью гвоздевых лент. Минеральная вата или любой другой утеплитель схожих свойств укладывается сверху.

Гидроизоляция, покрывающая изоляцию, крепится под обшивкой, а кровельный материал фактически размещается сверху.

Как удлинить остроконечный свес крыши

Для организации выступа двускатного конца для стандартной крыши необходимо удлинить ребристую балку за фасадом на предварительно проверенную длину с помощью нарезанных стропил. Затем несущие балки, закрепленные на фермах, растягиваются таким же образо

После этого необходимо закрепить карнизную доску на торцах конька и несущих балок.  Чтобы улучшить вид дома снаружи, рекомендуется установить софиты. Такой подход обеспечивает гарантированную защиту пространства под карнизом от обдува дождевой водой.

При монтаже боковых карнизов кровельные балки должны выходить за пределы плоскости наружной стены. Длина выступов в этом случае зависит от ширины отмостки фундамента и высоты здания. После укладки кровельного материала вы приступаете к закреплению концов балок. Вы можете использовать необрезанную доску и обшить ее в дальнейшем декоративной вагонкой или другим материалом.

В результате вы узнали, как построить двухскатную крышу частного дома с горизонтальной нижней частью. Затем вы можете перейти к наружной отделке.

Крошечные планы крыши дома | MyOutdoorPlans

Этот пошаговый проект по обработке дерева своими руками составляет примерно крошечного дома на чердаке p lans . Это ЧАСТЬ 4 проекта крошечного дома, поэтому обязательно ознакомьтесь со всем остальным, чтобы получить полное представление о планах. В этой статье я покажу вам, как построить крышу для крошечного дома 12×24. Двускатная крыша имеет наклон 45 градусов, так что у вас достаточно места для мансарды.

При покупке пиломатериалов следует тщательно выбирать доски, следить за тем, чтобы они были ровными и без видимых дефектов (трещин, сучков, перегибов, гнили). Инвестиции в кедр или другие устойчивые к атмосферным воздействиям пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Используйте спиртовой уровень, чтобы отвесить и выровнять компоненты, прежде чем вставлять оцинкованные винты, иначе проект не будет иметь симметричного вида. Если у вас есть все материалы и инструменты, необходимые для проекта, вы можете выполнить работу примерно за день. Посмотреть все мои Премиум планы ЗДЕСЬ .

Проекты, разработанные из этих планов

Tiny House Roof Plans

Построение крыши

[Tabs Tab1 = «Материалы» Tab2 = ”Tab3 =” Tab4 = » Связанные планы»] [tab id=1]

  • A — 1 кусок пиломатериала 2 × 6 — длина 133 дюйма, 2 куска — длина 93 дюйма, 2 куска — длина 17 1/4 дюйма, 2 куска — 41 1/4″ в длину, 2 шт.
    – 48″ в длину, 2 шт. – 51″ в длину, 2 шт. – 27″ в длину, 1 шт. – 14 3/4″ в длину 2x КОНЦЕВАЯ КОНЦА
  • B  – 4 куска фанеры 3/4″ – длина 48″x54 1/4″, 2 куска – длина 48″x77 1/2″ ПАНЕЛИ
  • C – 1 кусок бруса 2×10 – длина 312″ TOP RIDGE
  • D – 34 пиломатериала 2×8 – длина 120″ СТРОПИЛА
  • E – 4 шт. фанеры 3/4″ – длина 12″x96″, 4 шт. – длина 12″x17 3/4″, 10 шт. – 48″x96″, 4 шт. – длина 48″x48″, 6 шт. штук – 17 3/4″x96 дюймов в длину КРЫША
  • F – 1200 кв. футов толя, 1200 кв. футов черепицы КРОВЛЯ
  • 2 пиломатериала 2×6 – 12 футов
  • 10 пиломатериалов 2×6 – 8 футов
  • 34 пиломатериала 2×8 – 10 футов
  • 1 кусок пиломатериала 2×10 – 30 футов
  • 20 шт. плинтуса 3/4″ – 4’x8’
  • 1000 шт. винтов 2 1/2″
  • 2000 шт. винтов 1 1/4″
  • 1200 кв. футов толя, 1200 кв. футов черепицы
  • клей для дерева, морилка/краска

[/tab] [tab id=2]

 Молоток, Рулетка, Квадрат, Уровень

 Торцовочная пила, Дрель, Отвертка, Шлифовальный станок

 Защитные перчатки, Защитные очки

[/tab] [tab id =3]

 Одна неделя

[/tab][tab id=4]

  • ЧАСТЬ 1: Крошечный дом 12×24 с планами мансарды
  • ЧАСТЬ 2: Планы каркасов стен крошечного дома
  • ЧАСТЬ 3: Планы крошечного дома на чердаке
  • ЧАСТЬ 4: Планы крыши крошечного дома

[/tab][/tabs]





Как построить маленькую крышу дома

Строительство фронтонов

Прежде всего, вам нужно обрамить фронтоны крошечного дома. Вырежьте детали из пиломатериала 2×6. Как вы можете легко заметить на схеме, вам нужно сделать несколько пропилов под углом 45 градусов в верхней части стоек и стропил.

Торцевые стропила

Дополнительные детали для резки компонентов.

Шпильки

Далее необходимо обрамить оконный проем. Поэтому установите вокруг окна двойные шпильки, как показано на схеме.

Установка концов фронтона

Прикрепите концы фронтона к вершине крошечного дома, как показано на чертежах. Внимательно выровняйте края, просверлите направляющие отверстия в нижних пластинах и вставьте винты 2 1/2″ в раму. Используйте спиртовой уровень, чтобы убедиться, что рамы идеально отвесны.

Установка верхнего конька

Соберите верхний конек из бруса 2×10. Установите балку на концы фронтона и закрепите ее на рамах с помощью шурупов и стяжек. Прежде чем вставлять винты, убедитесь, что балки правильно выровнены.

Установка торцевых панелей фронтона

Прикрепите фанерные панели толщиной 3/4″ к торцам фронтона, как показано на рисунке. Сделайте несколько надрезов, чтобы панели легко встали на место. Используйте гвозди, чтобы зафиксировать панели на месте.

Панель

Следуйте шаблону, показанному на схеме, чтобы вырезать панели вокруг окон. Отметьте линии разреза и выполните работу циркулярной пилой.

Стропила

Стропила из бруса 2×8. Обрежьте оба конца под углом 45 градусов.

Выполнение надрезов на стропилах

Выполнение надрезов в нижней части стропил, как показано на чертежах. Как вы могли заметить, делать засечки нужно только до промежуточных стропил, но не до свесов.

Конструкция крыши

Прикрепите стропила к вершине крошечного домика, как показано на схеме. Используйте винты, чтобы закрепить стропила к верхнему коньку и к верхним пластинам. Кроме того, прикрепите стяжки, чтобы получились прочные соединения между стропилами и каркасом.

Установка стропил

Установите стропила на равном расстоянии друг от друга, если вы хотите получить профессиональный результат. Я предлагаю размещать стропила через каждые 24 дюйма по центру, но вы можете отрегулировать их в соответствии с местными строительными нормами.

Монтаж кровельных листов

Прикрепите 3/4-дюймовые фанерные листы к крыше крошечного домика. Не оставляйте зазоров между листами и прикрепите их к стропилам с помощью шурупов 1 1/4″ через каждые 8″.

Установка боковых планок

Прикрепите планки 1×10 к концам стропил. Используйте 2-дюймовые гвозди, чтобы плотно закрепить планки на месте.

Установка кровли

Покройте крышу сарая рубероидом, убедившись, что полосы перекрываются не менее чем на 2″. Прикрепите рубероид к листам фанеры кровельными скобами. Кроме того, отрежьте 12-дюймовый кусок для верхнего конька. Поместите боковые края капель поверх толя, а нижние края капель должны быть подогнаны под. Покройте крышу дома рубероидом, убедившись, что полосы перекрываются не менее чем на 2 дюйма. Прикрепите рубероид к листам фанеры кровельными скобами. Кроме того, отрежьте 12-дюймовый кусок для верхнего конька. Установите боковые кромки капель поверх толя, в то время как нижние кромки капель должны быть подогнаны под него.

Вид сзади

Далее вам нужно установить окна и двери в маленьком домике. Покройте наружные стены толем, а затем установите сайдинг. Установите наличники вокруг дверей и окон, чтобы улучшить внешний вид крошечного дома. Установите блокировку между стропилами, чтобы герметизировать крышу. Кроме того, можно установить софит-панели.

Вид спереди

Вам также нужно обрамить лестницу и входную площадку для крошечного дома.

Вид с другой стороны

Крошечный домик, если смотреть с одной стороны, выглядит аккуратно. Окна пропускают много света внутрь дома. Помните, что вы можете сделать перегородки в маленьком домике, для ванной комнаты и для хранения вещей.

12×24 Крошечный дом с мансардными планами – вид сбоку

На противоположной стороне крошечного дома большие окна. Четкие и прямые линии помогают ему гармонировать с любым дизайном.

Крошечный дом 12×24 с планами чердака

Заполните отверстия шпаклевкой для дерева и дайте им высохнуть в течение нескольких часов. Отшлифуйте поверхность наждачной бумагой с зернистостью 100-220 и удалите остатки влажной тканью.

Главный совет:  Нанесите несколько слоев краски или морилки на компоненты, чтобы улучшить внешний вид проекта. Ознакомьтесь с ЧАСТЬЮ 3 проекта, чтобы узнать, как обустроить чердак для крошечного дома.





Этот проект по деревообработке состоял примерно из планов крыши крошечного дома . Если вы хотите увидеть больше наружных планов, ознакомьтесь с остальными нашими пошаговыми проектами и следуйте инструкциям, чтобы получить профессиональный результат.

Окончательное руководство по проектированию крыши Minecraft House — Bypixelbot

Minecraft Building 101

Письменная поставка. вы нажимаете на них и совершаете покупку. Это не требует дополнительных затрат для вас и позволяет мне продолжать управлять этим веб-сайтом. Наконец, пожалуйста, не копируйте, не изменяйте и/или не распространяйте мои материалы и не претендуйте на свои собственные. Информацию о совместном использовании фото/видео см. на странице условий и положений. Спасибо за вашу поддержку!

Дизайн крыши дома в Minecraft — это первое, о чем должен подумать каждый игрок, прежде чем приступить к строительству. Почему? Потому что стиль крыши будет диктовать, как вы должны строить свои стены, куда выходят окна и двери, куда солнце падает в ваш дом и многое другое. Это также оказывается одной из самых пугающих частей здания, когда вы только начинаете, поэтому я собрал свое окончательное руководство по проектам крыши дома Minecraft , чтобы вы могли легко ориентироваться. Этот список будет пополняться, поэтому не забудьте добавить эту страницу в закладки! Хорошо, давайте начнем.

Крыша с А-образной рамой

Крыша с А-образной рамой имеет круто наклонную линию крыши, которая начинается у фундамента или рядом с ним и встречается наверху в форме буквы «А». Эта линия крыши стала очень популярной с середины 1950-х по 1970-е годы.

Носовая крыша

Носовая крыша имеет арочную форму, образованную дугами.

Крыша-бабочка

Крыша-бабочка имеет V-образную крышу, которая обычно выходит за края. Такая конструкция крыши часто встречается на современных зданиях и домах.

Крыша фонаря

Крыша фонаря имеет вертикальную стену, расположенную между двумя наклонными сторонами, в которой есть ряд окон, пропускающих естественный свет, сохраняя конфиденциальность.

Изогнутая крыша

Изогнутая крыша — это крыша изогнутой формы. Этот тип конструкции крыши, как правило, больше ориентирован на эстетику, чем на долговечность. Этот стиль идеально подходит для конюшен и коттеджей.

Плоская крыша

Плоская основа имеет, ну… плоскую линию крыши! Хотя их называют «плоскими», на самом деле они слегка наклонены в реальной жизни. Это самая простая крыша в Minecraft. 9№ 0007

Двускатная крыша

Двускатная крыша — это классический, широко распространенный профиль крыши во всем мире. Эта крыша имеет две наклонные стороны, которые сходятся на коньке, образуя торцевые стены (так называемые фронтоны) наверху.

Вальмовая крыша имеет двухскатный скат с каждой стороны. Верхний скат расположен под пологим углом, а нижний — под крутым.

Крыша «Крыло чайки»

Крыша «Крыло чайки» имеет пологий уклон и большие свесы.

Низкоскатная двускатная крыша

Низкоскатная двускатная крыша имеет пологий фронтон. Этот стиль крыши можно увидеть в домах средней моды.

Мансардная крыша

Мансардная крыша представляет собой нечто среднее между вальмовой и вальмовой крышами. Он имеет два склона со всех четырех сторон, причем нижний склон становится круче верхнего.

Односкатная крыша

Односкатная крыша, также известная как скиллионная крыша, представляет собой односкатную крышу, которая не прикреплена к другой поверхности крыши.

Крыша солончака

Крыша солончака имеет двускатную крышу, у которой одна сторона наклонена немного длиннее, чем другая.

Пилообразная крыша

Пилообразная крыша выглядит так, как звучит! Эта крыша имеет ряд гребней с двойными скатами с каждой стороны. Обычно такие конструкции крыш можно найти на крупных зданиях и заводах.

Было ли это руководство полезным для вас? Дайте мне знать, какой профиль крыши вы выбрали! Я хотел бы услышать от вас.
