Как сделать теплый пол от отопления в частном доме своими руками видео: как сделать водяное отопление под полом, монтаж на фото и видео

Теплый пол водяной от газового котла в доме своими руками

Если вы хотите сделать теплый пол водяной от газового котла в доме своими руками, то вам стоит остановиться на четырех важных моментах в этом процессе.

Для начала посмотрим, какие работы по шагам вам придется выполнить, чтобы сделать теплый пол водяной от газового котла в доме своими руками.

Последовательность работ

Будем считать, что согласование по газу вы получили, врезка в трубу произведена и вам остается только смонтировать отопительное оборудование в вашем доме.

Тогда все работы вам следует провести в следующем порядке:

1. Установка газового котла в котельной.
2. Обвязка котла.
3. Установка коллекторов системы отопления.
4. Монтаж трубок и фитингов теплого пола в отапливаемых помещениях.
5. Установка управляющей автоматики котла.
6. Подключение системы.
7. Проверка системы.
8. Монтаж финишного покрытия в помещениях.

Остановимся на указанных выше 4 важных моментах и каждый из них рассмотрим подробнее.

Обвязка газового котла

С точки зрения температуры теплоносителя система отопления с теплым полом является низкотемпературной СО.

Это значит, что редко когда температура теплоносителя в трубках пола превышает 40-45 С.

Исходя из этого, обвязка газового котла под теплый пол может быть сразу произведена полипропиленовыми или металлопластиковыми трубами.

На выходе из котла монтируется группа безопасности, хотя она и не имеет здесь такого значения, как, например, при использовании твердотопливного котла.

Тут же ставится расширительный мембранный бак, поскольку в зависимости от тактования котла будет иметь место тепловое расширение объема теплоносителя в системе.

Использование коллекторной системы с теплыми полами

Самый разумный вариант, который можно предложить при использовании теплых полов – это коллекторная система.

Поскольку система является низкотемпературной, важно, чтобы каждая ветка теплого пола в каждом помещении получала свою порцию теплоносителя с заданной температурой.

В противном случае мы будем иметь в первом по ходу помещении температуру пола в 40 С, а в последнем не будет и 20 С. В итоге часть помещений будет вымерзать в морозы.

Коллекторная система позволяет распределять теплоноситель по помещениям «параллельно», отправляя в каждую ветку теплоноситель заданной температуры.



Чтобы можно было задавать температуру для каждого помещения, используются термоголовки на коллекторах.

Также для обеспечения правильной циркуляции теплоносителя на каждую ветку работает свой циркуляционный насос.

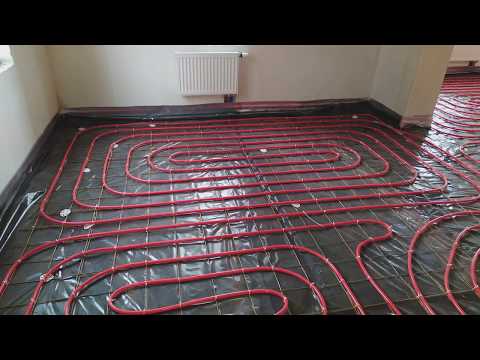

Монтаж трубок теплого пола в помещениях

После того, как в помещении обустроен черновой пол, можно приступать к монтажу трубок системы жидкостного теплого пола.

В случае, когда используется стяжка для заливки трубок, сами трубки укладываются на основание и защищаются сеткой с двух сторон.

В случае, когда будет использоваться листовое финишное покрытие (ламинат, паркет, ковролин), трубки монтируются в крепления на черновом полу и защищаются сверху сеткой.

После монтажа производится заливка стяжки или монтаж финишного покрытия. Стяжка, в свою очередь, может быть покрыта напольной плиткой или залита финишными напольными покрытиями.

Погодозависимая автоматика при использовании теплого пола

Именно теплый пол является одним из самых сильных аргументов для использования погодозависимой автоматики вместе с газовым котлом.

Для высокотемпературных систем такая схема не очень актуальна. А вот для систем с низкой температурой теплоносителя в трубах необходимо именно заранее корректировать увеличение или уменьшение мощности котла в зависимости от приближающегося понижения или повышения уличной температуры.

В противном случае такая система (если она управляется только датчиками внутридомовой температуры) не справляется с колебаниями, и в помещениях может быть то холодно, то жарко.

Если же установлена погодозависимая автоматика, то еще до начала понижения температуры в помещениях котел начинает выдавать повышенную мощность, поскольку работает на показателях уличной температуры.

Настройки такой автоматики должны производиться в зависимости от тепловой инерции самого дома.

Кирпичный или блочный дом, например, обладает гораздо большей тепловой инерцией, чем каркасный, поскольку его стены изготовлены из более теплоемких материалов.

Как сделать теплый пол водяной от газового котла в доме своими руками — видео

Если вы решили сделать теплый пол водяной от газового котла в доме своими руками, видео поможет вам отследить все этапы обустройства и монтажа.

Как говорится, лучше один раз увидеть весь процесс собственными глазами и все записать, чем услышать и прочитать где-то.

Смотрите видео и задавайте свои вопросы в комментариях.

Как сделать теплый пол: своими руками правильно, от отопления в квартире самому, варианты электрического на кухне

Содержание

1. Варианты теплого пола
2. Подготовительный этап: как сделать теплый пол
3. Как правильно сделать теплый пол от отопления
4. Описание: как правильно сделать теплый пол из инфракрасной пленки
5. Как провести теплый пол от отопления (видео)

Теплый пол достаточно просто сделать своими рукамиТеплые полы все чаще появляются в жилище современного человека. Такие коммуникации могут быть использованы как дополнительный обогрев, или как основное отопление. Однако во втором случае его обслуживание будет более затратным. Сегодня мы научим вас делать пол своими руками и расскажем, какие подготовительные работы перед этим нужно провести.

Варианты теплого пола

Строительная индустрия не стоит на месте, и производители выпускают все больше и больше различных видов устройств, для улучшения жилищных условий в квартире. Это относится и к системам теплый пол. На данный момент выделяют три вида таких устройств. Все они имеют свои плюсы и минусы, поэтому пользуются одинаковым спросом.

На сегодняшний день существует несколько вариантов теплых полов

Варианты теплых полов:

1. Водный теплый пол – это самый экономичный вариант дополнительного обогрева. Такую конструкцию можно провести под абсолютно любым напольным покрытием, ведь она не имеет свойства перегреваться. Самым главным минусом водного теплого пола является сложность его установки. Чтобы правильно сделать такое отопление в своей квартире, вам понадобится разрешение соседей и коммунальных служб, поэтому чаще всего эту систему используют в частных домах.
2. Электрический обогрев под пол можно устанавливать и на кухне и в ванной. Однако не стоит помещать такое устройство под деревянное покрытие. Такие полы могут стать основным подогревом. Они представляют собой кабель, который может быть расположен на сетчатой основе. Чтобы установить такую конструкцию, ее нужно будет нужно будет залить стяжкой.
3. Инфракрасный пленочный теплый пол наиболее дешевый вариант в плане покупки материалов и установки. Однако его обслуживание будет стоить вам достаточно дорого. К неоспоримым плюсам такого устройства относится простота монтажа, установить его самому будет под силу абсолютно любому желающему. Также считается, что инфракрасное излучение не так плохо влияет на человека, как электроволны.

Теплые полы могут принести не только пользу, но и вред. Самым безопасным вариантом является водное отопление, однако построить его очень сложно. Мы советуем вам устанавливать теплый пол исключительно как дополнительный подогрев и лишь в местах, где это действительно нужно, например в ванной. Дело в том, что люди, которые постоянно ходят по теплому полу чаще белеют заболеваниями ног связанными с сосудами.

Подготовительный этап: как сделать теплый пол

Перед тем, как устанавливать любой из вышеприведенных вариантов теплых полов, необходимо произвести кое-какие подготовительные работы. Прежде всего, это касается выравнивания основы и заделывания в ней трещин, ведь если этого не сделать, то система не будет работать, как положено.

Прежде чем обустраивать теплый пол, необходимо провести все подготовительные работы

Как делать подготовительные работы перед укладкой теплого пола:

1. Первым делом выравнивается основание. Если на нем имеются лишь небольшие бугорки и трещины, то они устраняются с помощью металлического шпателя и цементной штукатурки, но если перепады большие, то вам придется залить новый слой стяжки, раствор для которого легко развести самостоятельно.
2. По периметру комнаты и в местах стыков отопления клеится демпферная лента. Она прикрепляется либо с помощью липкого слоя, либо с помощью саморезов. Этот слой необходим для того, чтобы подогреваемый пол-основа не растрескался.
3. Далее укладывается слой теплоизоляции. Лучше, если он будет на фольгированной основе. Листы утеплителя укладываются фольгированным слоем вверх и закрепляются специальным алюминиевым скотчем. Сверху утеплителя укладывается прочная гидроизоляционная пленка. Если вы укладываете пленочный теплый пол, то на этом подготовительный этап завершается, но для водного подогрева подготовительные работы придется продолжить.
4. Поверх гидроизоляционной пленки. На пластиковые направляющие, укладывается арматурная сетка с ячейками 10 см.
5. Последним слоем укладываются полистирольные плиты с бобышками. Благодаря ним вам не придется устанавливать дополнительные направляющие.

Как видите, подготовительные этапы довольно сложны. Они занимают основную массу времени в установке теплого пола. Не все нижние слои под теплый пол устроены именно так, мы описали вам наиболее практичный вариант.

Как правильно сделать теплый пол от отопления

Если вы решили использовать комбинированный способ отопления дома, то есть провести теплый пол от центрального обогрева дома, то вам подойдет водная система. Для ее изготовления металлопластиковые трубы укладывают «улиткой» с шагом от 15 до 30 см. Такое распределение обогревательных элементов позволяет создать максимально экономичное и теплое устройство.

Перед укладкой теплого пола необходимо начертить план-схему, с ее помощью вы сможете разместить элементы системы максимально точно.

Сам процесс укладки мы описываем схематично так, как нюансы будут зависеть от того, как выглядит ваша схема.

В любом случае, следуя нашим рекомендациям, вы сможете собрать систему самостоятельно.

Процесс укладки теплого пола от отопления должен проходить поэтапно

Как сделать теплый пол своими руками:

1. Согласно заранее подготовленной схеме трубы укладываются на пол. При этом желательно работать в паре, чтобы избежать стыков, через которые может случиться протечка. Трубы закрепляются пластиковыми держателями на армирующей сетке.
2. Конец трубы выводится к распределительному пункту и закрепляется в месте перехода пола на стену с помощью металлической гильзы. Далее система подключается непосредственно к распределительному пункту и наполняется водой и воздухом, чтобы проверить наличие протечек.
3. После того, как система будет установлена, ее необходимо залить стяжкой. При этом цементный слой должен покрывать теплый пол на 5 см.

После того, как ровный слой стяжки будет распределен поверх труб, его нужно оставить до полного высыхания.

Обычно этот срок занимает от 3 до 4 недель. По истечению этого срока вы можете приступить к монтажу финишного покрытия.

Описание: как правильно сделать теплый пол из инфракрасной пленки

Пленочный теплый пол отличается тем, что он укладывается не по всей поверхности пола, а лишь в тех места, которым вы желаете обеспечить обогрев. Эта особенность делает такую систему более экономичной.

Чтобы правильно рассчитать необходимое количество пленки на такую систему необходимо определиться дополнительным или основным обогревом будет теплый пол. В первом случае вам понадобиться 40-50 % материала от площади комнаты, а во втором – 60-80%.

Далее пленка нарезается на пластины нужного размера, и распределяется по фольгированному утеплителю согласно схеме. Чтобы избежать удара током при работе системы, вам необходимо заизолировать все разрезанные участки. Пленка прикрепляется к полу с помощью двустороннего скотча.

Инфракрасный теплый пол необходимо размещать согласно инструкции

После того, как пленочный пол установлен согласно инструкции производителя, необходимо выполнить его подключение. При этом все провода должны быть расположены на одной части помещения, такой вид подключения называется параллельным.

Теплый пол – это отличная и современная система для дополнительного или основного обогрева помещения. Она пользуется постоянно возрастающей популярностью, ведь это отличная альтернатива громоздким и неэстетичным радиаторам.

Как провести теплый пол от отопления (видео)

Установка такой системы своими руками – это достаточно сложный процесс, требующий большой сосредоточенности и внимательности. Однако если вы сделаете все этапы правильно, то вашей наградой станет теплое и красивое напольное покрытие.

Теплый пол в деревянном доме

Способы устройства теплого пола

В деревянных домах теплые полы с теплоносителем можно монтировать 2 способами:

• Традиционный, под стяжку из цементно-песчаного раствора.
• «Сухой» способ, на деревянных бревнах или балках

Поскольку в домах из деревянного бруса перекрытия первого этажа или перекрытия над цокольным этажом часто бывают бетонными, то традиционный способ монтажа систем напольного водоснабжения не может быть полностью отметается в сторону. Тем более не стоит мудрить на таких основаниях с теплым полом на деревянных лагах, это приведет к излишним затратам, а результат может не оправдать ваших ожиданий. На черновых бетонных полах лучше устраивать систему обогрева под стяжку, а уже потом укладывать настил из дерева.

Совсем другая ситуация, когда дом с деревянными балками. На них не следует выполнять стяжку с отопительным контуром, и вот почему:

• Цементно-песчаная стяжка несет дополнительную нагрузку, на которую не всегда рассчитано перекрытие.
• Хороший деревянный дом постоянно «дышит», в результате чего слой раствора может треснуть, так как амплитуда его расширения не совпадает с процессами в деревянных конструкциях. Придется компенсировать расширение контура отопления, что достаточно сложно и затратно.

Для справки. Иногда деревянные дома часто строят из недостаточно просушенного профилированного бруса, из-за чего вначале происходят изменения толщины конструкций, приводящие к появлению трещин в материале. В таких условиях обязательно пострадает стяжка.

Не исключено применение различных систем электрического теплого пола, из которых наиболее приемлемым вариантом является использование инфракрасного теплого пола для обогрева деревянного дома. Тонкая полимерная пленка с нанесенными на нее нагревательными элементами укладывается непосредственно под напольное покрытие, стяжка не требуется, что значительно упрощает монтажные работы. Однако в этом случае выбор энергоресурсов для обогрева жилого помещения ограничивается электричеством, тогда как теплоноситель водяных теплых полов может нагреваться от газового, твердотопливного или дизельного котла.

Некоторые домовладельцы в дань традиции соорудили в деревянных домах кирпичные печи с отопительным контуром для воды. В этой ситуации альтернативы схемам теплого пола с теплоносителем просто нет.

Из чего сделан деревянный пол?

Для того, чтобы понять, как правильно установить теплые полы в деревянных домах, нужно разобраться, как устроен пол в таких домах.

Деревянный пол может состоять из нескольких слоев, как правило, они следующие:

• Черновой пол;
• Тепловой слой;
• Гидроизоляционный слой;
• Напольное покрытие, такое как линолеум, паркет, ламинат и др.

Между этими слоями могут быть расположены нагревательные элементы, которые создадут систему теплого пола. Стоит отметить, что такие дома (этажи) строятся на бревнах, а при отсутствии фундамента — на столбах.

Монтаж водяных теплых полов «сухой»

Лаги и деревянные балки перекрытий применяются в качестве несущих конструктивных элементов пола в жилых домах. Лаги устанавливаются на прочное основание или на набор точечных опор, при этом балки имеют 2 точки опоры по краям и в некоторых случаях дополнительно опираются на перегородки. Так как брус является несущей конструкцией пола, в нем не допускается делать какие-либо пазы или вырезы, в этом основная сложность при устройстве теплого пола в деревянном доме. Единственный выход – уложить черновой пол из доски или листы ДСП, и от него начинать устройство «пирога» теплого пола.

Ситуация с лагами несколько иная. Когда брус уложен на прочное твердое основание, то есть возможность выпиливания в нем пазов для труб водяного контура и нет необходимости делать черновой пол. Если бревна опираются в нескольких точках, то делать в них запилы, как и в несущих балках, крайне нежелательно. Но в любом случае перед устройством чернового пола по балкам или лагам между ними укладывается слой теплоизоляционного материала. Для укладки теплых полов по деревянным лагам первого этажа толщина утеплителя должна быть не менее 80 мм, а для перекрытия достаточно 20-30 мм. В этом случае под теплоизоляционный материал на первом этаже следует уложить гидроизоляционный слой из полиэтиленовой пленки.

Под предлогом того, что все этажи частного дома составляют единое пространство, во многих инструкциях по монтажу теплых полов указано, что полы не нужно утеплять. Мол, нет ничего страшного в том, что часть тепла отопительного контура уходит вниз. В реальности это нарушает сам принцип работы теплых полов, так как тепло, идущее от потолков помещения, останется в верхней зоне, а в помещении, где расположена система теплых полов, его может не хватить. Чтобы тепло равномерно распространялось по помещениям, для которых оно предназначено, уложите небольшой слой теплоизоляционного материала, устроив в перекрытии теплый сухой пол.

После укладки теплоизоляционного материала и монтажа чернового основания из досок или ДСП необходимо обеспечить отражение всего тепла контура отопления вверх. Делается это 2-мя способами:

• Монтаж теплых деревянных полов необходимо начинать с укладки фольгированного отражающего слоя по всей поверхности. В случае, когда трубы контура планируется прокладывать непосредственно по утеплителю и через прорези в лагах, то фольгу укладывают только между ними.
• Более дорогой способ – с помощью древесно-плитных материалов и профилированных листов из оцинкованного металла. Начертив схему разводки контуров теплого пола на деревянном основании, в промежутках между трассами труб к нему саморезами крепят детали из ДСП. В полученные пазы вставляются оцинкованные стальные листы.

Монтаж водяного теплого пола продолжается прокладкой труб отопительного контура. Для этого чаще всего используют трубы из металлопластика диаметром 16 мм (ДУ10). Шаг укладки здесь нужно соблюдать меньше, чем в теплых полах под стяжку, так как теплоотдача в нашем случае будет не столь эффективной. Труба с теплоносителем передает тепло на покрытие не напрямую, а через воздушный зазор, отсюда и снижение теплоотдачи. Соответственно шаг укладки труб должен быть в среднем 150 мм, максимум 200 мм. После этого контур подключается к коллектору, проверяется на герметичность и можно укладывать финишное покрытие деревянного пола.

Утепление пола

Как правило, 28 дней никто не ждет, так как на этапе строительства на это нет времени. Приступают к укладке утеплителя своими руками. Экструдированный пенопласт используется как проверенный материал для утепления полов в деревянном доме. Это легкий, но очень плотный и теплый материал, который часто укладывают под половицы в деревянном доме. Расчеты показывают, что толщина пенопласта для ЦФО должна быть не менее 3 см (обычно кладут 5 см).

Утеплитель расстилается по всей площади дома, после чего укладывается теплоотражающая пленка. Собственно, пленка представляет собой основу из фольги, которая будет отражать тепло от трубы и направлять его вверх.

Поверх утеплителя лежит световозвращающая металлизированная пленка, на которую уложены контуры теплого пола, направленные к коллектору

Пленка бывает двух видов — обычная и подороже. Более дорогой вариант – металлизированная фольга, более дешевый – обычная. Металлизированная фольга может быть размещена поверх утеплителя и дополнительно не защищена. Для обычной фольги требуется полиэтиленовая защита, так как бетон может подвергать ее коррозии под воздействием агрессивной среды.

После укладки световозвращающей пленки, покрытой пленкой, приступайте к укладке демпферной ленты. Стяжка пола деформируется при нагревании. Таким образом, он будет давить на стены или фундамент, что может привести к трещинам, деформации. Демпферную ленту укладывают по периметру всех стен в частном доме, немного выступая за границы будущей чистовой стяжки. Лишнее обрезается в конце работы.

Теплый пол «под стяжку»

Технология устройства теплых полов, предусматривающая замоноличивание контуров в стяжку из цементно-песчаного раствора, широко распространена и достаточно известна, пирог пола показан в цифра:

Сначала необходимо обеспечить гидроизоляцию будущей плиты, уложив полиэтиленовую пленку поверх бетонной подготовки. Затем, чтобы компенсировать тепловое расширение стяжки, по всему периметру помещения вдоль стен крепится демпферная лента, после чего по всей поверхности основания укладывается утеплитель.

Для того чтобы водяные теплые полы имели хорошую теплоотдачу, поверх теплоизоляции укладывается фольгированная пленка с разметкой, по которой укладываются трубы. Шаг укладки здесь варьируется от 150 мм (для паркета с ковром) до 350 мм (для плитки). Необходимо следить, чтобы длина каждого контура не превышала 100 м. Трубы крепятся с помощью специальных планок или пластика. В конце цепь подключают к распределителю и проверяют на герметичность.

Последний этап – заливка стяжки. Оптимальная толщина слоя раствора – 3-5 см над верхом трубы, время полного застывания – 3 недели. После этого можно окончательно сделать теплый пол в деревянном доме, уложив поверх стяжки финишное покрытие.

Как крепить трубы

Все, кто читает этот материал и осмысливает момент укладки, задаются вопросом о креплении труб. Собственно, самым простым вариантом будет использование хомутов, которые огибают трубу и вбиваются в изоляцию.

Общий вид трубы, которая крепится к изоляции с помощью хомутов

Для аккуратности работы сначала начертите контур укладки, затем один тянет и раскатывает трубу, а другой легкими ударами молотка прибивает ее к пене. Этот способ оказывается достаточно надежным, так как легко выдерживает постоянное перемещение рабочих по трубам.

Уложена труба, отбит уровень пола под чистовую стяжку

Другой вариант чуть дороже, но позволяет дополнительно армировать чистовую стяжку. Здесь укладывается сетка с мелкой ячейкой 10 см, к которой стяжками или вязальной проволокой крепится труба. Если в доме есть промежуточное помещение, через которое трубы проходят транзитом в другие помещения, то проложите контур так, чтобы сэкономить материал.

В котельной труба обрезана с запасом, около полуметра, для удобства установки коллектора. Как только заведена и закреплена к полу последняя труба, необходимо закрепить трубу в топке к стене. После этого желательно проверить систему, но довольно часто заливают чистую стяжку. В качестве чистовой стяжки пола часто используют полусухую стяжку. Он является самым удачным в своем классе, что позволяет получить безопасный, прочный, сухой и экономичный водяной теплый пол в деревянном доме.

Чистовая полусухая стяжка пола в бревенчатом доме
Металлопластиковые трубы для теплого пола при монтаже необходимо поворачивать не только на 90 градусов, но и на 360. Во избежание перегибов системы используйте специальный гофрированный инструмент.A труба проходит через него и протягивается по всему контуру. Когда нужно повернуться, гофрированная трубка помогает соизмерять свои усилия и не делать лишнего.
