Мини токарный станок по металлу своими руками

Главная » Станок » Мини токарный станок по металлу своими руками


Сборка токарного мини станка по металлу своими руками

В любом частном доме или гаражной мастерской найдет свое применение мини токарный станок для работы по металлу.

Такое оборудование позволяет обрезать детали из металла, дерева, пенопласта и ряда других материалов, высверливать отверстия, нарезать резьбу, обрабатывать торцы.

Все, что подразумевает изменение формы или поверхности детали, выполняется на токарном станке. Данные работы возможны как дома, так и в специально оборудованном кабинете.

Неудивительно, что первые, самые примитивные прототипы были сделаны в Древнем Египте, на них обтачивали камень.

В музеях есть токарный и фрезерный механизмы по металлу 14-15 веков, вращение в них происходило за счет ножной педали.

Бурное развитие промышленности в конце средних веков потребовало качественного рывка и в оборудовании – прошла модернизация ручного механизма, и появился первый токарный и фрезерный станок по металлу, работающий от электричества.

Чуть позже были создано оборудование с числовым программным управлением (ЧПУ).

Модернизация производства требовала все более и более узкоспециализированный инструмент, и оборудование с ЧПУ стали создавать не только для работы по дереву или металлу, но и выполняющее очень узкие операции, например, кромкование дверного полотна или высверливание полостей под врезку замка.

В таком виде они используются и по сей день.

В этой статье мы проведем обзор существующего оборудования и рассмотрим, как сделать простой станок своими руками, и как самостоятельная модернизация может улучшить оборудование.

Устройство токарного станка

Промышленное оборудование разделяются на легкие станки, весом до 1 тонны, средние по весу – до 10 тонн, и тяжелые – свыше 11 тонн.

Каждый станок выполняет одно или несколько действий по обработке дерева или металла дома или на производстве.

Все современное токарное оборудование оснащено ЧПУ от самого простого до сложного, контролирующего обточку детали с точностью до десятых долей миллиметра.

Модернизация станков разделила оборудование на тяжелое и громоздкое, выполняющее задачи для тяжелой промышленности, а также и миниатюрное высокоточное, производящее крошечные детали точных приборов – это настольные станки с ЧПУ.

Вне зависимости от размера и цели использования, токарные станки имеют одни и те же основные составляющие и узлы.

Он состоит из основы, на которой установлена станина, по которой по направляющим движется суппорт.

В противоположных концах оборудования расположены передняя бабка, передающая вращение через шпиндель обрабатываемой детали, и задняя бабка, которая передвигается свободно и фиксируется в зависимости от размера заготовки.

ЧПУ соединяется как с двигателем (в необходимый момент останавливает вращение), так и с собственно режущим элементом.

Видео:

Близким родственником по принципу работы является фрезерный станок. Он также применяется по дереву и по металлу.

Фрезерный механизм за счет фрезы, установленной в шпинделе, совершает вращательное движение, а поступательное движение подачи детали может быть как прямолинейным, так и под углом в, зависимости от задачи.

Обычно фрезерный механизм оснащен ЧПУ. Очень широкое применение имеет центр, выполняющий одновременно фрезерный и токарный набор работ.

Оборудование своими руками

Есть много вариантов, как можно создать самодельный токарный механизм.

Если вам часто приходится производить одну и ту же работу, то настольные токарные механизмы в мастерской вашего дома будут хорошим подспорьем.

Чаще всего для работающей части оборудования используется дрель, укрепленная на основании. При начальных навыках работы с электроникой реально придумать даже аппарат с ЧПУ.

Основание или раму токарного оборудования можно сделать из уголков металла или деревянных брусьев.

Настольные токарные механизмы могут иметь основание в виде крепкой древесно-стружечной плиты.

Если перед вами стоит задача краткосрочной обработки небольших деталей, то вполне можно использовать мотор, работающий от сети 220В.

Конструкция рамы должна обеспечить выполнение следующих условий:

  • как ведущий, так и ведомый центр располагаются на одной прямой, которая параллельна оси вращения;
  • центр симметрии детали совпадает с осью ее вращения;
  • деталь надежно закрепляется на бабке.

Производить токарную обработку детали, которая вращается между передней и задней бабкой, можно с помощью любого инструмента – напильников, надфилей и прочего.

Самодельные настольные токарные станки предназначены для боковой обработки деталей. Например, на них будет удобно обрабатывать балясину деревянной лестницы.

Своими руками несложно создавать не только настольные, но и полноценные токарные станки.

Видео:

Основное, чем будут отличаться настольные варианты от полноразмерного станка – это двигатель.

Чем больше по размеру самодельный станок, тем более громоздкие детали он сможет обрабатывать.

А для работы с крупными заготовками, конечно, потребуется мощный двигатель.

Токарный станок из двигателя

Рассмотрим самодельный станок, созданный своими руками из двигателя и блока питания старого советского магнитофона.

Его основой станет деревянная доска, из ее кусочков, выпиленных в форме квадратов, сторона которых равна ширине основания нашего будущего станка, сформируем заднюю бабку.

Из металла сформируем кожух, в котором вырежем отверстие для вывода вращающего механизма. Двигатель зафиксируем на кожухе.

Теперь требуется найти проекцию центра вращения на заднюю бабку.

Для этого можно сделать из бумаги цилиндр четко соответствующий расстоянию между бабками, зафиксировать его на передней бабке и с помощью привода несколько раз обернуть вокруг оси.

Если цилиндр вращается ровно, то точкой фиксации детали будет центр круга, который описывает цилиндр на задней бабке.

В центр заводим саморез или любой другой держатель для заготовки. Конечно, эта работа сделана на глазок и не подразумевает высокой точности токарных работ.

Модернизации, которая повысит точность, если расстояние между бабками более 20 см, возможна, если центр закрепления заготовки вывести по уровню, положив его между головкой двигателя и задней бабкой.

Мы сделали самый простой механизм своими руками.

Видео:

На нем можно обрабатывать боковую поверхность длинной детали цилиндрической и конусообразной формы, а также простой брус.

Учитывая маленькую мощность станка, он применим только для деталей из дерева. Аналогичным образом своими руками можно сделать фрезерный механизм.

Токарный станок с применением дрели

Модернизация идеи поиска доступного электрического прибора, производящего вращение, подскажет применить для токарного механизма, сделанного своими руками, дрель.

Она найдется в каждом доме. Зачастую, и не одна, потому что обычно приобретается недорогой вариант, а потом выясняется, что он слабоват по мощности.

Для токарного механизма понадобится дрель, любое основание (кусок фанеры, доска или плита), деревянная шпажка, на которую будет надеваться заготовка, и деревянный квадрат для задней бабки.

Фиксируем дрель любым способом, на отмеченной длине фиксируем заднюю бабку из дерева, вставляем в дрель стержень и просверливаем в бабке отверстие.

Шпажка и заготовка вращаются, а человек с помощью наждачной бумаги обрабатывает заготовку.

Видео:

Может быть проведена модернизация такого механизма, в ходе которой к основанию будет прикреплено любое обрабатывающее устройство (например, напильник), который будет ручным аналогом ЧПУ.

Так, если нам нужно сделать конусообразное углубление вокруг деревянной детали, мы можем провести следующие усовершенствования – возьмем два плоских напильника, зафиксируем их так, чтобы они касались детали, а между поверхностью детали и основанием напильниками была образована трапеция.

Теперь нам нужно обеспечить с помощью простого пружинного механизма равномерную подачу напильников вперед и под углом.

Варианты усовершенствования механизма:

  • Модернизация под работу по металлу может быть произведена при замене шпажки на заживающий механизм. К металлическому стержню прикрепите пружинную фиксацию с пластиной, один такой стержень установите в дрель, а второй – в заднюю бабку. Между пластинами будет вращаться металлическая заготовка, и мы сможет производить токарные работы по металлу;
  • Дома часто требуются работы с длинными заготовками. Можно сделать разборной крепеж дрели, легкая модернизация основания механизма позволит переставлять ее для обработки более длинных предметов;
  • Модернизация оборудования может быть проведена, если взять более мощный двигатель (например, от стиральной машинки) и сделать основание большей площади. Нет прямой зависимости между площадью основания и мощностью двигателя, но нужно принимать во внимание, что в процессе работы двигателя возникают колебания, а основание станка служит опорой, благодаря которой само оборудование с вращающейся деталью будет находится в равновесном положении.

Мы рассмотрели, как легко можно сделать самодельный механизм для токарных работ из деталей, который наверняка есть у вас дома.

Модернизация самого простого оборудования под конкретные ваши задачи поможет обрабатывать предметы более сложным образом.

Для создания дома токарного станка с полноценным ЧПУ понадобится блок управления, однако, его сложно сделать без специальных знаний.

Как мы продемонстрировали, ручным аналогом ЧПУ могут служить простые инструменты для обработки дерева или металла, закрепленные на основании под правильным углом.

rezhemmetall.ru

Мини токарный станок по металлу своими руками

Мечта каждого самодельщика, моделиста и домашнего мастера — токарный станок. Все, кто успел совершить приватизацию социалистического имущества, сегодня имеют огромнейшие бонусы в виде токарных станков, сверлильных и прочих средств малой механизации у себя в гаражах и мастерских. Кто не смог — приходится делать станки своими руками, поскольку минимальная стоимость маленького средненького токарненького китайского станка соответствует годовой зарплате нашего недепутата. Выход один — делать станок своими руками, чем сейчас мы и займемся.

Содержание:

Настольный токарный станок, основные узлы

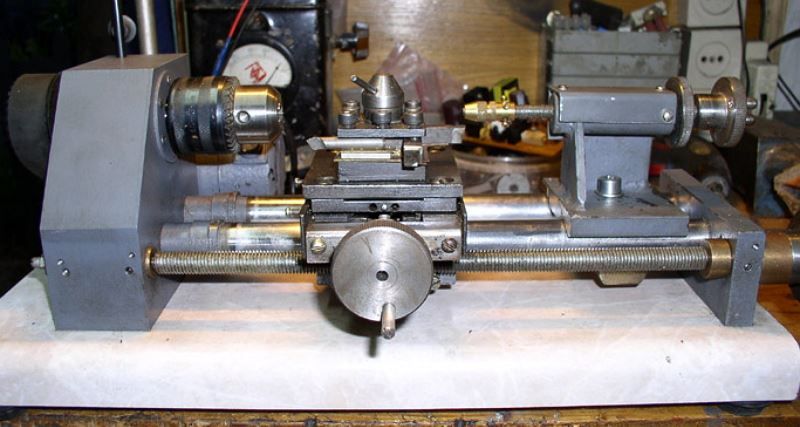

Мини токарный станок по металлу своими руками выполняется на основе того, что было сделано в условиях производства, но в силу тех или иных причин уже не служит по прямому предназначению. Это значит, что основные узлы и агрегаты мини станка придется брать от других устройств, совершенно к этому не приспособленных, адаптировать их и использовать всю свою смекалку.

Так, основными деталями токарно-винторезного или токарно-фрезерного станка должны быть:

  • станина, прочная металлическая конструкция, обеспечивающая устойчивость и прочность всей конструкции;
  • направляющие для токарного станка — настоящая головная боль самодельщика, потому что они должны иметь точность и стабильность, направляющие как продольные, так и поперечные;
  • привод токарного станка;
  • рабочий орган — режущая часть, система крепления и регулировки подачи резцов;
  • шпиндель и задняя бабка — для крепления и удержания детали во время обработки;
  • средства безопасности — защита от самопроизвольного включения, защита от стружки.

Собственно, это только основные части настольного токарного станка, которые предстоит сделать или подобрать из того, что есть под руками.

Параметры, преимущества и недостатки настольного токарного станка

Мини токарные станки по обработке металла отличаются от деревообрабатывающих станков радикально. Дело в том, что вся конструкция станины и направляющих должна выдерживать довольно большие нагрузки, которые подразумевает обработка металла резанием. При этом станок должен обеспечивать точность подачи и скорость обработки, что очень важно при обработке металлов разной твердости.

Основные параметры токарного станка, который будет выполнен своими руками — линейные размеры, мощность и точность обработки. Мы сейчас не говорим о конкретном станке, поскольку каждый ставит задачи самостоятельно, а в представленных на странице чертежах и схемах можно найти подходящий для себя вариант. Мы говорим об идее создания инструмента в принципе и его основных параметрах.

Так, в зависимости от того, на каком расстоянии от направляющих будет находиться центр шпинделя и задней бабки, будет определяться диаметр обрабатываемой детали. Длина же обрабатываемой детали фактически зависит от степени свободы перемещения задней бабки по направляющим. То же самое и с подающим устройством, которое должно соответствовать размерам максимального диаметра обрабатываемой детали.

Но нужно быть готовым к тому, что самодельный токарный станок не сможет обеспечить высокую точность обработки и высокую скорость. Это будет устройство для выполнения деталей с невысоким классом точности. От чего это зависит, разберемся дальше.

Обработка на токарных станках, схемы и чертежи

Вкратце о системе управления токарных станков можно сказать, что если позволяют знания и навыки в инженерном радиомоделировании, всегда можно сделать простейший токарно-винторезный или токарно-фрезерный станок с числовым программным управлением. Станки токарные с ЧПУ позволяют автоматизировать однотипную работу и они нужны в том случае, если мастеру приходится делать большое количество одинаковых заготовок по шаблону.

В основной массе, настольные станки предназначены для выполнения разовых работ, поэтому применение сложных систем программирования едва ли оправдано на станках с низкой степенью точности.

Точность и производительность самодельного станка

В том случае, если стоит задача по созданию станка для обработки металлов резанием с высокой степенью точности, нужно особое внимание уделять направляющим и станине. Многие выполняют конструктивные элементы из дерева, это веселое бюджетное решение, но такой станок не обеспечит нужной точности просто потому, что материал станины и направляющих должен быть тверже, чем обрабатываемая деталь.

Поэтому все станины и направляющие для токарных станков по металлу выполняются только из металла. Желательно использовать заводские направляющие, но если такой возможности нет, что бывает чаще всего, тогда приходится использовать металлопрокат, как в том примере, который мы привели из древнего английского журнала.То есть все детали, которые отвечают за точность и прочность, должен быть выполнены в условиях производства, как например этот вариант, где в качестве центрирующих элементов использованы автомобильные шатуны.

Выполнение токарного станка по металлу — работа творческая и неспешная. Нужно сто раз продумать все детали, начертить пару десятков чертежей и только потом приступать к изготовлению станка в металле. Но в любом случае прямые руки и смекалка приведут к успешному созданию практичного и функционального токарного станка. Успехов на ниве малого машиностроения!

Читайте также Электролобзики — обзор, цены

Автор angor58

nashprorab.com

Токарный станок по металлу своими руками

Многие типы станков по металлу, с ЧПУ или без него, приобретают у производителей подобного оборудования только в случаях серийного и крупносерийного производства из-за большой их стоимости. Именно поэтому для домашнего использования и мелкосерийного производства многие решают создать станок  своими руками.

Самодельный токарный станок по металлу

Область применения

На протяжении многих лет станок по металлу, с ЧПУ или без подобной системы, использовался для получения деталей различных форм. При этом было создано огромное количество моделей: токарный станок по металлу, фрезерный или сверлильный с ЧПУ или без подобной системы. При этом каждая модель создается под определенные задачи.

Токарный станок по металлу используется для получения деталей цилиндрической формы. ЧПУ позволяет в большой степени автоматизировать процесс. Детали применяются как в бытовых условиях, так и при промышленном производстве. Промышленный станок по металлу, с ЧПУ или с ручным управлением, дорогой и большой. Именно поэтому многие решают создать подобную конструкцию своими руками.

Конструктивные особенности

Для того чтобы создать токарный станок следует знать из чего он состоит. Он состоит из следующих частей:

  1. рама;
  2. задняя и передняя бабка;
  3. электропривод;
  4. суппорт с держателем для резца;
  5. двигатель.

Кроме этого конструкция может включать и другие элементы, в зависимости от предназначения токарного станка по металлу.

Самодельный токарный станок Мини токарный станок по металлу Самодельный токарный станок по обработке металлических заготовок

Рама

Основным предназначением рамы – жестко связывать между собой все элементы. Сделать ее можно своими руками. При этом учитывают следующие нюансы:

  1. Размеры детали.
  2. Мощность установленного привода.
  3. То как расположены составляющие токарного станка по металлу: практически все чертежи токарного станка по металлу схожи, но все же имеют отличия.

Как правило, основание изготавливают из стали, элементы станины связывают между собой сваркой и резьбовым соединением.

Сделать станину можно из стальных уголков или профиля. Своими руками сделать станину для токарного станка довольно просто, главное учитывать правильность, выдерживать параллельность и перпендикулярность.

Передняя бабка

Основным составляющими конструкции можно назвать переднюю бабку, которую также можно сделать самому.  Ее основными особенностями является:

  1. через нее происходит связь ведущего центра и электродвигателя;
  2. промышленный вариант имеет переднюю часть, которая состоит из коробки скоростей и подач самому сделать подобную конструкцию, которая позволит регулировать скорость вращения шпинделя и силу подачи, довольно сложно.

При создании подобной конструкции своими руками зачастую выходной вал жестко соединен с патроном, в котором крепится заготовка. Изготовление более сложной конструкции требует определенных расчетов. Единственным простым решением, которое позволяет регулировать скорость вращения шпинделя, можно назвать использование ременной передачи и различных по диаметру шкивов. Она имеет корпус для защиты мастера и окружающих от движущихся элементов. Токарный станок должен иметь мощность привода более 800 Вт.

Электродвигатель

В движение шпиндель и другие элементы приводит установленный двигатель. Своими руками создать электродвигатель достаточно сложно, поэтому его придется приобрести. При его покупке следует учесть:

  1. может использоваться даже 200-ваттный вариант;
  2. при выборе стоит помнить о том, что слабый двигатель может перегреться от сильной нагрузки;
  3. если двигатель установлен без ременной передачи, то при продолжительной остановке электродвигатель выйдет из строя.

Мини или настольный вариант подобного оборудования может быть без передачи. Это связано с тем, что токарный настольный вариант исполнения не предназначен для обработки больших деталей. Настольный токарный станок своими руками по металлу создается с учетом того, что вдоль направления вала электродвигателя также присутствует усилие. При условии длительной обработки происходит разрушение подшипников.

Создавая мини вариант своими руками не рекомендуется использовать коллекторный электродвигатель. Это связано с тем, что при падении нагрузки значительно повышается количество оборотов. Создаваемая центробежная сила даже при использовании мини кулачкового патрона может привести к вылету заготовки.

Задняя бабка и резцедержатель

Часто в конструкцию включают блок для крепления заготовки со второго конца, который используется для лучшей фиксации. Сделать ее можно самостоятельно с учетом следующих нюансов:

  1. она должна быть расположена параллельно длинной стороне станины;
  2. для того чтобы можно было обрабатывать как мини и так и большие заготовки она должна передвигаться вдоль станины.

Однако ее может и не быть. Все зависит от того, будет ли обрабатываться мини или большая заготовка.

Резцедержатель сделать самому можно. При рассмотрении данного устройства стоит помнить, что резец должен крепиться крепко и устанавливаться под различным углом к обрабатывающей поверхности.

Процесс сборки

Если не использовать уже испробованные чертежи, тогда следует провести разработку своего проекта.

Чертеж общего вида самодельного токарного станка по металлу

Возможность создания вариант с ЧПУ не рассматривается, а вот обычный вариант можно сконструировать следующим образом:

  1. создаем чертеж с плановым расположением всех элементов, создаем посадочные места для них;
  2. подираем электродвигатель и устанавливаем его;
  3. согласно расчетам создаем ременную передачу в передней бабке;
  4. соединяем привод и ведомый центр, крепим кулачковый патрон;
  5. крепим резцедержатель, под который создаются салазки для подачи резца;
  6. также создаются салазки для передвижения задней бабки.

Оборудование для точной обработки, к примеру, с ЧПУ, создается при помощи точного оборудования.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Токарный станок по металлу своими руками: настольный, мини

Правильно собранные токарные станки по металлу своими руками, дадут возможность тем мужчинам, которые предпочитают все делать самостоятельно, выполнять множество полезных операций.

С помощью такого мини устройства можно проводить различные виды обработки металлических заготовок, начиная от накатки рельефа на поверхности и заканчивая нарезанием при необходимости резьбы.

Настольный токарный станок по металлу открывает новые возможности перед домашним мастером и позволяет ему превратить работу в удовольствие.

Между тем, не каждому по карману приобрести уже готовое устройство в специализированном магазине.

В этом случае выходом их положения может стать сборка такого мини станка своими руками, и сделать это, при наличии желания, соответствующего материала и инструмента, сможет каждый.

Самодельное токарное устройство отлично подойдет для гаража и дома и сможет выполнять большой объем соответствующей работы, такой как заточка резцов, нарезание резьбы, шлифование поверхности какого-либо металлического приспособления и многое другое.

Самодельный токарный станок по металлу, который можно увидеть на фото ниже, собранный по всем правилам, ни в чем не будет уступать профессиональному оборудованию.

Основное предназначение станка

Токарный агрегат способен выполнять огромное количество самых полезных функций, без которых сложно представить любую металлообработку.

Современные устройства данного типа способны работать практически с любым материалом, начиная от металла и дерева, и заканчивая пластиком.

Такой агрегат дает возможность производить множество операций. В первую очередь, при помощи него можно получить из заготовки готовую деталь заданных размеров и формы.

Кроме этого, при его помощи растачивается инструмент, обрабатывается деталь, сверлятся технологические отверстия, нарезается резьба, а также накатывается рифленая поверхность.

В настоящее время на соответствующем рынке можно найти огромный выбор данного типа оборудования, однако, в большинстве случаев все оно предназначено не для гаража и домашней работы, а для профессионального использования на предприятиях.

В качестве домашнего приспособления лучше всего такое мини устройство собрать своими руками, которое сможет работать как с металлом, так и с деревом.

Конечно, для самостоятельной сборки потребуются определенные навыки, соответствующая оснастка и инструмент, а также некоторые другие приспособления.

Лучше всего, если собранный своими руками мини токарный агрегат позволит обрабатывать мелкие деревянные заготовки, например, при необходимости отремонтировать мебель, а также работать с металлом.

При помощи данного устройства можно со временем научиться самостоятельно изготавливать различный кухонный инвентарь и интересные предметы мебели с изящными элементами декора.

Токарный агрегат позволяет быстро создать детали самого разного сечения, а также выточить всевозможные приспособления.

Видео:

Принцип работы любого токарного оборудования заключается в том, что заготовке придается вращательное движение, после чего она обрабатывается до необходимой формы различным типом резцов.

Между тем, настольный токарный станок по металлу, собранный в домашних условиях, представляет собой достаточно сложный агрегат, который состоит из множества самых разных приспособлений и элементов.

История создания

Первые устройства, которые по принципу своей работы напоминали современные токарные агрегаты, появились на свет несколько тысяч лет назад.

Такие приспособления использовались, главным образом, для обработки камня и дерева. Чуть позже их стали использовать и для работы с металлическими заготовками.

Токарное устройство в современном его понимании появилось в начале восемнадцатого века.

Его изобретателем стал инженер Нартов, который использовал в своем агрегате детали, которые были произведены из металла.

Между тем, первые токарные устройства приводились в движение за счет ручной силы при помощи специального маховика.

Со временем привод трансформировался в автоматический, и необходимое вращательное движение создавалось посредством трансмиссионного вала и передавалось через ременчатые передачи.

С появлением электрических двигателей основным приводом токарного станка стал именно электродвигатель, который используется в данном типе оборудования и в наше время.

Как и раньше, современный токарный агрегат состоит из набора определенных механизмов и элементов, которые особым образом взаимодействуют между собой.

Его оснастка включает в себя самые разные элементы.

Так, количество оборотов шпинделя раньше регулировали за счет использования ступенчато-шкивного привода, а сегодня эта операция осуществляется при помощи коробки передач.

Модернизация с течением времени затронула абсолютно все узлы токарного станка, однако схема и принцип его работы и сегодня остались такими же, как и много лет назад.

Фото:

Практически все виды обработок заготовок производятся при помощи металлических резцов, изготовленных из высококачественной стали.

Современная оснастка токарного станка позволяет многие операции выполнять более качественно и быстро, а это значит, что функциональные возможности такого оборудования увеличились в несколько раз.

Устройство токарного станка

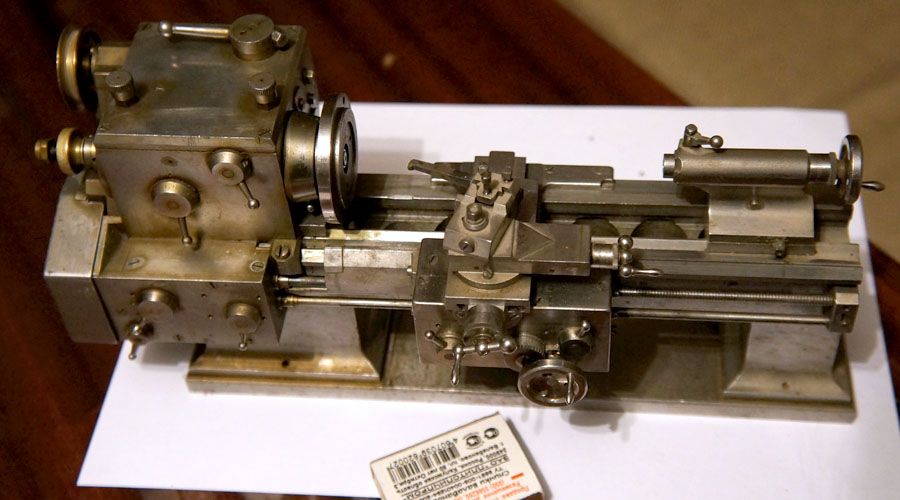

Мини токарный станок, который можно использовать для обработки несложных деревянных и металлических заготовок, должен обязательно состоять из рамы, передней и задней бабки, а также упоров для резцов и, конечно же, электропривода.

Основное предназначение рамы в этом случае — это создание опоры для всех элементов устройства.

В свою очередь передняя бабка должна быть жестко закреплена и служить основной базой для устройства вращательного узла.,

Передаточный механизм в таком агрегате, как правило, располагается в передней части рамы и обеспечивает надежную связь между ведущим центром и основным приводом, в качестве которого выступает электромотор.

Для того чтобы прочно фиксировать обрабатываемую заготовку, устанавливают заднюю бабку, которая может перемещаться по направляющей в зависимости от размеров обрабатываемой детали.

Для токарного станка с небольшой мощностью можно в качестве электропривода использовать мотор от дрели.

Такой мини станок даст возможность производить несложные операции с небольшими заготовками, однако, если планируется работа с массивным материалом, лучше использовать более мощный мотор.

Устройство для передачи необходимого вращательного момента непосредственно на заготовку лучше оснастить ременной передачей, однако, можно выполнить и прямое подключение, для чего ведущий центр следует прочно насадить на сам вал электродвигателя.

В любом токарном станке ведомый и ведущий центры в обязательном порядке должны размещаться только на одной оси, в противном случае при работе будет наблюдаться сильная вибрация.

Раму самодельного токарного станка следует собирать только из металлических профилей и уголков, используя при этом правильно составленный чертеж.

Более подробно об устройстве самодельного токарного станка рассказано на видео, которое размещено ниже.

Видео:

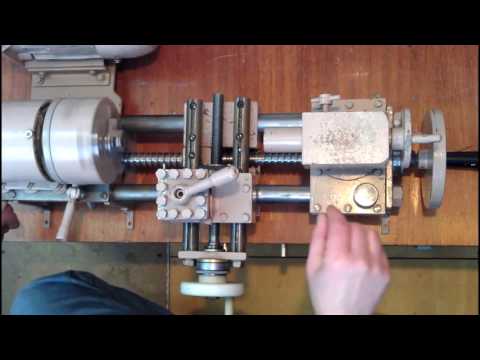

Процесс сборки токарного станка

Собранный своими руками станок позволит выполнять в домашних условиях достаточно сложные операции, кроме этого, при помощи него может быть осуществлена при необходимости заточка различных заготовок.

Легче всего своими руками собрать станок лучкового типа, схема работы которого не слишком сложная. Для его сборки потребуется не только соответствующий материал, но и инструмент, а также чертеж.

Подготовив для работы инструмент и материал, следует изготовить из дерева стойки и прикрутить к ним болты.

Стойки должны иметь жесткую конструкцию и не расшатываться при работе агрегата.

Для укрепления деревянных стоек, а также резцов, рекомендуется использовать подручник, который можно изготовить из двух досок. Подручник для резцов должен иметь возможность свободно вращаться.

При изготовлении своими руками всех элементов станка следует использовать только профессиональный инструмент.

На видео, которое размещено ниже, рассказано о том, какой инструмент необходим для работы и как самостоятельно собрать токарный станок, при помощи которого может выполняться как заточка заготовок, так и многие другие операции.

Видео:

У нижней дощечки самодельного агрегата рекомендуется сделать угол скошенным, кроме этого, его следует укрепить полоской железа, что поможет предотвратить деформацию стамески резцов в процессе движения.

Для того чтобы фиксировать заготовку, которую необходимо обработать, используют гайки, которые должны не только прочно ее укрепить, но и дать возможность двигаться в заданном направлении под ход резцов.

Следует также хорошо продумать и об устройстве электродвигателя, при помощи которого будет производиться необходимая заточка заготовки.

Для этих целей можно использовать небольшой двигатель с малой мощностью. Он позволит производить несложную обработку самых разных заготовок.

Также, используя соответствующий инструмент, данный агрегат можно дополнительно оснастить насадкой под шлифовальные круги, что еще больше расширит его возможности.

Кроме этого, рекомендуется продумать и установку переходника под сверлильный патрон.

Более подробно о том, как имея под рукой весь необходимый инструмент и материал, собрать своими руками станок, рассказано на видео, размещенном ниже.

stroyremned.ru

Смотрите также

  • Сверлильно фрезерный станок по металлу
  • Самодельные станки для ковки
  • Программы для станков чпу
  • Горизонтально расточные станки
  • Радиально сверлильные станки
  • Как правильно заточить нож на точильном станке
  • Станок для деревообработки
  • Токарный станок 1а616 технические характеристики
  • Брошюровочно переплетный станок
  • Браслет из резинок на станке чешуя дракона
  • Самодельный сверлильный станок своими руками

Изготовление токарного станка из дрели самостоятельно – Мои инструменты

Содержание

  • 1 Что такое токарный станок и можно ли его сделать самому
  • 2 Выбираем материал для создания токарного агрегата
  • 3 Как быстро сделать станок токарный по дереву самостоятельно
  • 4 Делаем из дрели токарный станок по металлу
  • 5 Как увеличить функционал устройства

О токарном станке в гараже мечтает каждый мастер, однако далеко не все могут позволить себе такое оборудование.

Прежде всего, это связано не только с высокой стоимостью оборудования, но и с его размерами. Если возникает потребность выточить заготовку из дерева, то заменить полноценный агрегат сможет токарный станок из дрели, сооруженный своими руками. Сооружение такого устройства не занимает много времени, но самое главное, что этот агрегат сможет полноценно заменить специализированный агрегат для обработки дерева.

Что такое токарный станок и можно ли его сделать самому

Перед тем, как делать устройство, нужно представить себе заводской токарный станок и его конструкцию. Основывается заводское устройство на следующих элементах:

  1. Станина или основание
  2. Передняя бабка
  3. Задняя бабка
  4. Суппорт (его еще называют подручником)

Для чего нужны все эти элементы, разберемся подробно, чтобы иметь представление о том, что надо для изготовления самодельного токарного станка из дрели.

  1. Основание — это устройство, соединяющее составные детали приспособления. Станина служит для устойчивости всего оборудования. Если это заводской станок, то станина на нем является неподвижной, что связано с большим весом всего оборудования
  2. Передняя опора (бабка) — это часть устройства, которая предназначена для фиксации и совершения вращательных движений заготовки. Если говорить проще, то передней бабкой именуется крепление, которое расположено перпендикулярно к станине. На заводском станке к передней бабке крепится приводной механизм, за счет которого и производится вращение заготовки. Для этого фиксатор оснащен специальной конструкцией для центрирования заготовки, а также приводом ее в движение
  3. Задняя опора — вторая точка закрепления обрабатываемой детали, которая отвечает не только за центрирование и свободное вращение, но еще и за регулирование длины, что зависит от размеров заготовок. Подвижный вал задней бабки центрирован с приводным валом передней бабки
  4. Суппорт — его еще называют подручником, который предназначен для обработки заготовок. Подручник смещается по станине, что позволяет производить равномерную обработку вращающейся детали, фиксируемой в передней и задней бабке. За счет суппорта токарь перемещает режущий ручной инструмент в виде стамески по заготовке

Если расстояние между упором для резцов и обрабатываемой деталью будет большим, то в процессе режущий инструмент (стамеску), может выдернуть из рук. Чтобы предотвратить это явление, надо при сооружении самодельного станка учесть подвижность суппорта во всех направлениях. Зная, как устроен заводской токарный станок для обработки дерева, надо действовать, и начинать его создание из электрической дрели.

Выбираем материал для создания токарного агрегата

Часто среди домашних умельцев находятся такие, которые стремятся сделать токарный станок своими руками из дрели. Процесс создания вовсе не трудный, и для достижения положительного результата, понадобится взять необходимые материалы. Для создания самодельного токарного станка по дереву понадобятся такие инструменты и расходные материалы:

  1. Электрическая дрель — служит в качестве приводного механизма. Она крепится к стенке передней бабки. Чтобы закрепить заготовку в патроне дрели, понадобится сделать специальный крепеж в виде трезубца
  2. Для производства станины следует использовать ДСП, доску или верстак, на котором собирается устройство. Станина может быть изготовлена из стали, что положительно отразится на надежности самодельного устройства, однако при этом усложняется процесс изготовления устройства
  3. Передняя и задняя бабки делаются из брусьев, досок или же железных уголков. От используемых материалов зависит прочность и надежность самодельного устройства
  4. Суппорт также можно соорудить из бруска и доски, сделав из них конструкцию в форме буквы «Т». Если станина металлическая, то и суппорт также желательно делать из аналогичного материала. При этом нужно учитывать главное требование — это подвижность механизма во всех направлениях

Это интересно! Не рекомендуется для создания токарного станка брать пластик за основу, так как такая самоделка окажется не надежной, и в любой момент заготовка при обработке может вылететь из фиксаторов.

Деревообрабатывающие материалы при производстве станка применять можно, но при этом надо понимать, что на таких агрегатах можно обрабатывать лишь малоразмерные заготовки и детали, например, производство рукояток для ножей, ручек для мебели и т.п. Если нужен надежный станок, которым планируется пользоваться часто, то лучше сделать его из металлических конструкций.

Как быстро сделать станок токарный по дереву самостоятельно

Сделать из дрели полноценный токарный агрегат невозможно, так как для этого понадобится мощный электропривод. Сделать мини токарный станок из дрели легко, и для этого не понадобится много усилий и затрат. В качестве станины берется верстак, на который устанавливается электродрель. Станок по дереву практически готов, и остается только изготовить заднюю бабку для закрепления заготовок, и завершить процесс обустройством суппорта. Задняя бабка должна быть подвижной, поэтому в станине необходимо предусмотреть обустройство направляющих.

Начинать изготовление токарного станка нужно с подготовки чертежей. Чертежи помогут точно рассчитать размеры устройства, а также подобрать необходимые материалы. Изготавливать переднюю бабку не понадобится, так как ее роль будет выполнять патрон электродрели с зафиксированным трезубцем. Чтобы закрепить дрель в неподвижном состоянии, понадобится воспользоваться хомутами и струбциной. Хомутом крепится цилиндрическая часть, а струбциной нужно зафиксировать рукоятку, которая исключит проворачивание инструмента.

Принцип изготовления самоделки подразумевает выполнение следующих действий:

  1. Перед тем, как закреплять дрель к верстаку, нужно установить проставки, которыми будет регулироваться расстояние патрона от столешницы. Это расстояние характеризует размер обрабатываемых заготовок. В качестве проставок используются доски соответствующей ширины и длины, устанавливаемые под электроинструмент
  2. Для изготовления задней бабки используются брусья из дерева, в конструкцию которых крепится винт с возможностью регулирования, имеющий конусный наконечник
  3. Для изготовления суппорта понадобится воспользоваться бруском из дерева, к которому крепится рейка. Длина рейки равна расстоянию между передней и задней опорами
  4. Предусмотреть обустройство кнопки включения. Для этого можно вывести контакты на отдельную кнопку или заблокировать штатную кнопку в режиме включения, а запускать инструмент путем всовывания штепсельной вилки в розетку

При создании самодельного станка надо уделить должное внимание фиксации деревянной заготовки. На передней бабке в качестве такого крепления выступает трезубец. Его можно сделать из старого сверла. К сверлу надо приварить два цилиндрических концевика, которые будут располагаться на одинаковом расстоянии друг от друга. Кроме того, выступы должны располагаться в один ряд. Чтобы не изготавливать трезубец самостоятельно, можно использовать пику для перфоратора, срезав с нее хвостовик. Выступы на насадке нужны для того, чтобы вращающийся патрон электродрели приводил в движение заготовку.

Внимание уделяется также задней бабке, ведь от качества второго фиксатора зависит безопасность эксплуатации установки. В качестве задней бабки подойдет патрон от дрели или шуруповерта, в который следует закрепить коническую насадку. Использовать трезубец в конструкции задней бабки не нужно, так как она предназначена исключительно для фиксации заготовки.

Это интересно! Задняя бабка должна быть подвижной, поэтому этот момент следует предусмотреть еще на этапе проектирования и подготовки чертежей. Подвижность задней бабки нужна для того, чтобы регулировать силу прижима обрабатываемой детали, а также возможности установки заготовок разного размера.

Делаем из дрели токарный станок по металлу

Со станком из дрели все намного проще, чем с устройством для обработки металла. Если запланировали сделать из дрели станок для обработки металла, то необходимо понимать, что мощности двигателя электроинструмента недостаточно. Двигатель будет испытывать частые перегрузки, поэтому долго инструмент при продолжительном применении самоделки не прослужит.

Токарный станок из дрели по металлу надо изготавливать исключительно из металлических материалов. Конструктивно агрегат по дереву имеет сходство с устройством для обработки металла. Различие лишь в том, что токарный станок по металлу имеет суппорт с закрепленным ножом. В устройстве по дереву роль резака выполняет стамеска, которую удерживает токарь.

Если запланировали сделать токарный станок из дрели для обработки металлических заготовок, то обрабатывать можно исключительно детали из мягких видов стали, как медь, алюминий или бронза. Использовать в конструкции самоделки необходимо исключительно мощный и профессиональный электроинструмент. Бытовые дрели не подходят в качестве приводных устройств при изготовлении токарных устройств (по дереву и металлу), так как они быстро выйдут из строя.

Это интересно! Делая самодельный токарный станок, особое внимание нужно уделить не внешнему виду, а надежности крепежных устройств. Ведь опасность устройства заключается в том, что вращающаяся заготовка может вылететь из фиксаторов, и попасть прямо в мастера. Чтобы исключить получение серьезных травм, работать на таком устройстве необходимо не только в защитных очках, но и в каске.

Как увеличить функционал устройства

Сооруженный своими руками станок из дрели применяется не только для обрабатывания заготовок, но еще и для проведения таких манипуляций, как нанесение красящих веществ, а также производить перемотку двигателей и трансформаторов.

К самодельному токарному станку понадобится купить заводской набор приспособлений для обработки заготовок. С этим оборудованием можно производить разную обработку материалов. Достоинство самодельного устройства в том, что для его создания необходимо минимум вложений и затрат, но при этом максимум смекалки и воображения.

Подводя итог, нужно отметить, что простейший токарный станок по дереву сделать может каждый, у кого есть дрель. При необходимости дрель всегда можно извлечь, и использовать инструмент по своему прямому назначению. Пошаговая инструкция по изготовлению простейшего токарного станка из электродрели за 10 минут представлена на видео ниже.

Такой вариант вполне уместен к применению, но при эксплуатации такого оборудования понадобится соблюдать технику безопасности. Следует заметить, что обрабатывать можно исключительно малоразмерные заготовки.

Публикации по теме

Cтанок по металлу своими руками в домашних условиях

Благодаря токарным станкам по металлу человек получает возможность изготовить некоторые детали самостоятельно. Не всегда есть возможность купить деталь для автомобиля или спецтехники.

И чаще всего не потому что денег не хватает, просто если речь идет о старой советской спецтехнике или продукции автопрома, многие модели уже не выпускаются. Но тем не менее, это не лишает пользователя возможности ими пользоваться. Токарные станки по металлу своими руками дают возможность в домашних условиях делать все что вам нужно.

Зачем покупать токарный станок по металлу, если его можно сделать самостоятельно. Это не так сложно, а все что вам потребуется — наличие чертежей, немного терпения и старая электротехника. Давайте рассмотрим, как сделать такое оборудование самому.

Содержание

  • 1 Основное предназначение токарного станка
    • 1.1 Есть определенная классификация токарного оборудования. Они делятся следующим образом
  • 2 Как устроен станок — важные конструктивные элементы
  • 3 Особенности конструкции токарно-винторезного станка своими руками
    • 3.1 Для работы по созданию станка из подручных средств, потребуется несколько простых инструментов, который найдутся у каждого человека
  • 4 Проектировка будущего изделия
  • 5 Создаем токарный станок на базе электромотора

Основное предназначение токарного станка

ТВ 16 токарно-винторезный

В принципе работы любого токарного станка лежит обработка детали при ее вращении. Таким образом резак вставленный в плоскость вращения, при контакте с заготовкой будет удалять лишние элементы. Такое оборудование поддается автоматизации, благодаря чему оператор получает возможность для следующего:

  1. Выполнять продольное точение цилиндрической заготовки с гладкой или ступенчатой поверхностью;
  2. Обрабатывать уступы или канавки в будущей детали;
  3. Выполнять проточку наружных или внутренних поверхностей конической формы;
  4. Осуществлять нарезку резьбы, как внутренней, так и наружной при помощи резца или сверла;
  5. Делать развертку или зенкерование отверстий металлической заготовки;
  6. Отрезать лишние части или прорезать канавки;
  7. Выполнить накатку рифлёной поверхности заготовки.

Главным назначением в применении токарного станка по металлу является обработка валов, втулок или дисков. Таким образом человек получает возможность из заготовки сделать ось, маховик, звездочки, различные вкладыши, прочее. Также на универсальном токарном станке можно выполнять обработку корпусных деталей.

Есть определенная классификация токарного оборудования. Они делятся следующим образом

  1. По токарному признаку. Существует целых 9 подгрупп, при делении оборудования таким образом.
  2. Размерному ряду. Классификация выполняется в зависимости от диаметра заготовки, которую вы будете обрабатывать.
  3. Уровню специализации. В зависимости от профиля выполняемых работ и возможностей оборудования.
  4. Классу точности станка.

Самыми известными и применяемыми для домашней мастерской являются токарно-винторезные станки.

Они получили свою популярность еще в советские годы, когда на них обучали молодое поколение обрабатывать металлические детали. Основное назначение станков этой группы, как раз подготовка специалистов для работы с более сложным оборудованием.

Это подразумевает простоту работы и освоения станка. А также высокий уровень безопасности и минимальные требования к технике безопасности при работе оператора.

Сейчас подобное оборудование выпускают современного образца. У таких моделей повышенный функционал, рассчитанный для работы предприятия, следовательно, подобное оборудование нецелесообразно устанавливать у себя дома.

Это будет дорого — нет смысла переплачивать за функционал, которым вы никогда в своей жизни не воспользуетесь.

Старые станки ТВ-16, которыми оборудовались практически все кабинеты труда и производственные мастерские для обучения специалистов в учебных заведениях, идеально подойдут для дома. Проблема заключается в том, что достать такое оборудование даже с резервации очень проблематично.

Можно конечно, купить по фото на Авито, но вы купите с рук, и не факт, что станок прослужит у вас долго, после старого хозяина.

Лучше всего сделать его самостоятельно, тем более, ничего сложного в этом нет. Потребуются инструменты и материалы, которые достать не проблема. Соорудив станок по металлу своими руками, вы не только получите оборудование для работы с заготовками, но и сэкономите массу средств на покупке и услугах токарей.

Как устроен станок — важные конструктивные элементы

Схема конструкции.

У любого оборудования обязательно есть базис, без которого функционировать оно не будет. В токарно-винторезном станке, такими конструктивными элементами являются:

  1. Передняя и задняя бабки;
  2. Станина или рама, которая является основой для оборудования;
  3. Электропривод;
  4. Центры управления — ведомая и ведущая части станка;
  5. Подручник, куда оператор будет упирать режущие инструменты для обработки детали.

Сюда же можно включить заземление и защитный экран. Первое обеспечит вам безопасность от поражения электрическим током, а второе защитит от попадания стружки в лицо.

Агрегат будет устанавливаться на специальной станете. Если вы самостоятельно изготавливаете данное оборудование, такой станиной является рама.

Совет: лучше всего подобрать для основы качественный и прочный металл. Чем крепче станина, тем надежней будет фиксироваться оборудование. Это исключает дребезжание токарно-винторезного агрегата.

Вдоль рамы будет установлена задняя бабка. Это устройство является подвижным. Передняя — неподвижная. Она связывается ременной передачей с приводом, который и заставляет заготовку двигаться.

У токарно-винторезного оборудования центр, является ведущим, будет соединять двигатель вместе с передаточным для вращения устройством. Сам электропривод лучше всего установить на станине. В домашних условиях для создания станины лучше всего подойдут прочные металлические уголки, профили. Вам также потребуется несколько деревянных брусков, которые будут устанавливаться в качестве подставки, чтобы устранить вибрации оборудования.

Тут важно не столько что вы будете использовать, сколько устойчивость готовой рамы. В качестве электропривода подойдет мотор, лучше всего, чтобы он был из-под стиральной машины высокой мощности.

Запитываться вся установка будет напряжением 380В, поэтому вам обязательно будет провести в гараж провода способные обеспечить это требование. Также нужен будет старый стол, который будет подставкой для станка. Лучше всего выбрать крепкий стол из древесины или металла.

Передача оборотов на валы может выполняться при помощи цепной, фрикционной или ременной передачи. Ремень лучше всего подойдет, потому как является самым эффективным, простым и надежным видом.

Особенности конструкции токарно-винторезного станка своими руками

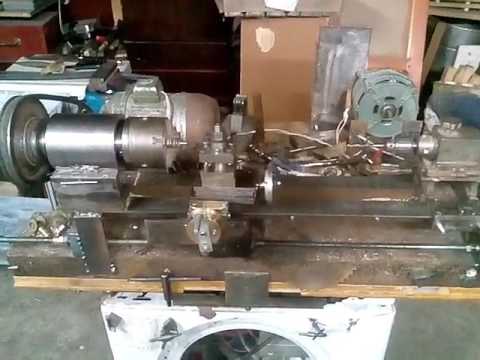

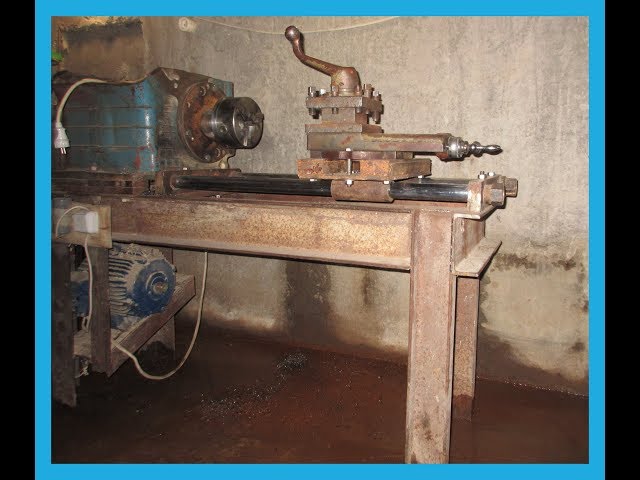

Общий вид самодельного станка.

Не сложно изготовить в домашних условиях самодельный токарный станок. Главное соблюдать ряд правил, которые помогут вам это сделать. Первым делом следует заместить ведомы и ведущие центры оборудования на одной оси. Таким образом пользователь удаляет вибрации, которые могут возникать в процессе обработки металлических заготовок.

Важно! При использовании оборудования с одним ведущим центром нужно устанавливать специальный кулачковый патрон либо же планшайбу.

Благодаря этим элементам у пользователя получится закрепить деталь для дальнейшей обработки режущими инструментами.

Важно! Ни в коем случае не следует устанавливать движки в качестве электропривода коллекторного типа.

Если не обеспечить такой агрегат дополнительной противодействующей нагрузкой, вращательный момент будет слишком сильным. Вытачивать что-либо при таких оборотах не получится. Кроме того, деталь может просто вылететь из зажимов, которые не обеспечат достаточной силы прихвата.

Таким образом можно не только повредить саму заготовку, но и хорошо пострадать при попадании ее в человека. Для этой цели используйте асинхронный двигатель. Суть его работы в том, что даже при увеличении или уменьшении нагрузки, частота вращения, передаваемая на валы меняться не будет.

Такой агрегат позволит оператору выполнять обработку деталей следующих габаритов:

  1. Толщина — 10 см;
  2. Ширина — до 70 см.

Задняя бабка — это уникальная конструктивная часть станка, где монтируется ведомый центр. Он может быть неподвижным или динамическим. Чтобы передвигать его используется элементарный болт. Подкручивая или раскручивая, бабка будет двигаться по направлению, нужному оператору.

Прежде чем устанавливать такой болт, смажьте его машинным маслом, для более лучшего и комфортного скольжения. Только потом его допустимо вставлять в резьбу, которая предназначена для передвижения задней бабки установки.

Для работы по созданию станка из подручных средств, потребуется несколько простых инструментов, который найдутся у каждого человека

  1. Электросварка;
  2. Болгарка;
  3. Станок для шлифовки;
  4. Дрель с набором сверл;
  5. Гаечные ключи;
  6. Инструменты измерения — штангенциркуль вместе с рулеткой или линейкой;
  7. Ручка, карандаш или маркер для разметки.

Первым делом стоит продумать чертеж, а потом уже приступать к монтажу.

Проектировка будущего изделия

Чертежи с размерами.

Следует оговориться, что рекомендуется для домашних целей делать оборудования с такими же размерами, как и ТВ-16. Оно маломощное, вполне удовлетворит потребности для физического лица. Габариты на чертежи берем следующие:

  1. Длина — до 115 см;
  2. Ширина до 62 см;
  3. Высота оси оборудования 18 см.

Важно! Не следует превышать эти габариты при изготовлении станка в кустарных условиях. Это может привести к нарушению его геометрии в процессе работы.

Когда вы составляете проект прорисуйте все детали, либо скачайте чертежи с размерами из интернета и работайте по готовому плану. Если пытаться держать все моменты в голове, вы обязательно допустите ошибку, которая испортит все оборудование.

От точности проекта и чертежа будущего оборудования вы будете отталкиваться не только в процессе работы, но и во время закупки необходимых расходных материалов.

Создаем токарный станок на базе электромотора

Теперь давайте рассмотрим последовательность сборки домашнего токарного станка по металлу.

  1. Изготавливаем раму. Мы, согласно чертежу, обрабатываем швеллер или уголок профиля. Вымеряем и обрезаем ненужное. При помощи сварки надежно завариваем станину, так чтобы получился ровный прямоугольник.
  2. Монтаж реек и бабок. На него будет монтироваться рейка с задней бабкой, с одной стороны. И привариваться передняя бабка с другой.
  3. Монтаж привода. С тыльной стороны рамы, устанавливается электродвигатель. Ставиться он как можно ближе к передней бабке, чтобы при помощи валов и ремня можно было практично обеспечить возможность передачи вращения на рабочую часть.
  4. Установка подручника. Когда предыдущий этап пройден — ставим подставку для инструментов. Она не приваривается, а делается подвижной при помощи гаек и болтов. Передвижение подручника должно осуществляться по направлению перпендикулярно заготовке.
  5. Установка защитного кожуха и накидывание ремня на валы передачи.
  6. Подключение двигателя к сети и заземление.
  7. Визуальный осмотр на правильность сборки и пробный запуск.

Совет: Чтобы лучше понимать, как сделать станок — смотрите видео ниже.

Вас можно поздравить — домашний токарный станок готов. Теперь можно без особых усилий изготавливать любые нужные детали из металла на спецтехнику или автомобиль. Также вы теперь сможете самостоятельно ремонтировать те или иные запчасти транспортного средства или бытового инструмента.

подготовка к работе и процесс изготовления

Чтобы работать с древесиной, одних простых приспособлений может быть мало. Поэтому иногда возникает потребность в токарном станке для этих целей. Многие люди думают о покупке этого оборудования. Но зачем покупать станок, если можно создать его своими руками.

Домашний токарный станок, сделанный самостоятельно, поможет вам серьезно сэкономить на покупке такого прибора на рынке специального оборудования.

  • Подготовка к работе
  • Процесс сборки станка

Подготовка к работе

Сейчас узнаем, что понадобится для работы по изготовлению токарного оборудования своими руками.

Рекомендация: в качестве привода можно применять старое приспособление по заточке кухонных ножей. Самое важное, чтобы модель была рассчитана на применение двух точильных камней.

Такой прибор вполне подойдет в качестве передней бабки оборудования. А для задней всегда можно использовать какие-то детали мощной электродрели, которую не жалко.

Чтобы основа была крепкой, в качестве станины стоит взять толстостенный металлический профиль. Перед работой нужно сделать точный чертеж станка. Лучше потратить много времени на работу с бумагами и схемами, чем потом из-за одной ошибки тратиться на поиск новых комплектов или расходного сырья.

Когда чертежи и рисунки сделаны, можно переходить к работе. Но без следующих инструментов вам не обойтись:

  • Ручная электрическая дрель и сверла с разным диаметром.
  • Напильники с качественным покрытием различной зернистости.
  • Болгарка и специальные диски для шлифования и резки.
  • Маленький сварочный аппарат — электрический, который может работать с диодами «двойкой» и «тройкой».

Что касается расточников, вам понадобятся:

  • Швеллер;
  • Металлический угол с крепкими стенками;
  • Две трубы с различающимся диаметром, чтобы первая труба могла пропускать сквозь себя вторую трубу.
  • Полосы стальные — 2 и 4 см.
  • Гайки, шурупы, болты и иные детали для крепежа.
  • Ремень для наложения на привод.

Своими глазами информацию воспринимать легче, поэтому просмотр обучающих видео и прочтение инструкций поможет вам уберечь себя от множества проблем, которые могут быть связаны с неправильным пониманием правил работы, последовательности действий и т. д.

Привод для заточки ножей отлично подойдет в качестве электрического привода для вашего агрегата. Дело в том, что там есть четыре крепкие шайбы, которые созданы из качественных металлических сплавов. Две из них дадут вам шанс изменять комплектующие электроточильного камня, применяя различные по диаметру диски. Благодаря этому мастер сможет поменять скорость оборотов своей заготовки.

Чтобы принудить вал начать движение, применяются шкивы. Они могут иметь разный диаметр, чтобы получать определенную скорость вращения: 800, 2000, 3000 оборотов/мин.

Совет: чтобы облегчить себе жизнь и работу на агрегате можно, сделать один совмещенный шкив, у которого будет пара валов для ременной передачи. Это поможет быстро и без огромных усилий, перекидывая ремень на один из них, поменять скорость вращения изделия в зажимах агрегата.

Процесс сборки станка

Начнем создавать станину, заднюю бабку и подручник.

Задняя бабка будет сделана из патрона и внешней части, снятых с корпуса ненужной электрической дрели. Чтобы такие устройства работали долго и не ломались через год после использования, лучше всего брать дрель с металлической поверхностью.

Чтобы ваш самодельный агрегат стоял ровно, не шатался и не прибавлял тем самым проблем в работе, стоит уделить немного внимания изготовлению стойки. Она ставится на станине так, чтобы у оператора позже была возможность передвинуть узлы станка по оси продольно. Патрон же поможет выполнять большие продольные нагрузки. И это отлично сказывается на применении такого элемента во всей конструкции.

Привод также необходимо монтировать на качественной пластине. Она будет ставиться на столе. Создавать ее необходимо с учетом передвижения оператором в момент выполнения каких-либо действий на агрегате. Получается, что у пользователя появится возможность менять скорость вала, который находится на передней бабке.

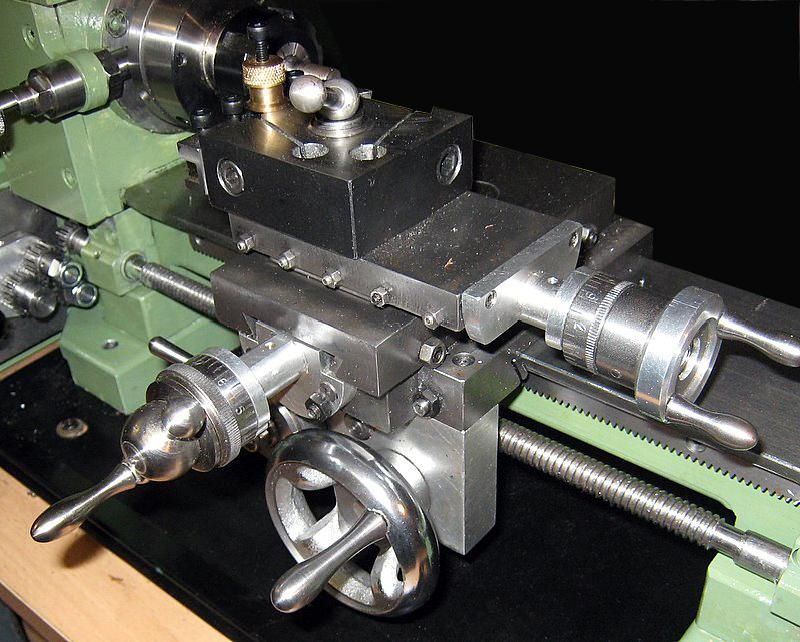

Не забывайте установить суппорт. Это устройство будет поставлено для ровного передвижения вдоль и поперек вашей станины специального станка. Вот тут как раз и необходимы две трубы с различным диаметром, чтобы его сделать в домашних условиях. На нем будет находиться подручник, который послужит упором для резцов.

Когда все будет сделано, не забудьте зайти в магазин строительных материалов и осветительных устройств, чтобы приобрести для себя небольшой листик прозрачного пластика и лампу. Пластик понадобится для защиты вас от стружки и щепок, которые будут вылетать во время обтачки и заточки оборудования. А лампа может помочь вам быстрее справляться с работой.

Топ 10 настольных токарных станков по металлу за 2022 год

1 место

Отзывы(2):

Цена: 538 000 p

Ø обработки над станиной220
РМЦ275
Макс. обороты975
Мощность , кВт0.75
Напряжение380В
Масса, кг210

Настольный токарный станок ТВ-7М (ТВ7М) предназначен для механической обработки изделий из металлов, древесины и пластмасс.

Полное описание …

2 место

Отзывы(1):

Цена: 172 872 p

Ø обработки над станиной200
РМЦ300
Макс. обороты2500
Мощность , кВт0.60
Напряжение220В
Масса, кг61

Настольный токарный станок Optimum TU2004V предназначен для механической обработки изделий из металлов, древесины и пластмасс. Технологические возможности станков могут удовлетворить как профессионала с самыми разносторонними интересами, так и любителя.

алые габариты, низкий уровень шума, возможность подключения к бытовой электросети позволяют заниматься техническим творчеством на дому.

Станок выполнен с приводом бесступенчатого регулирования частоты вращения шпинделя.

Полное описание …

3 место

Отзывы(1):

Цена: 89 958 p

Ø обработки над станиной180
РМЦ300
Макс. обороты2500
Мощность , кВт0.60
Напряжение220В
Масса, кг60

Metal Master MML 1830V – это настольный токарно-винторезный станок с вариатором, предназначенный для обработки резанием заготовок из конструкционных материалов (сталей, чугунов, сплавов цветных металлов), а также для нарезания метрических и дюймовых резьб.

Главное преимущество тока

Полное описание …

4 место

Отзывы(2):

Цена: 235 026 p

Ø обработки над станиной250
РМЦ550
Макс. обороты2000
Мощность , кВт0.85
Напряжение220В
Масса, кг228

Настольный токарно фрезерный станок MML250X550M предназначен для различных видов механической обработки деталей типа тел вращения и корпусов из черных и цветных металлов, их сплавов, пластмасс и др. материалов.

Полное описание …

5 место

Отзывы(0):

Цена: 76 956 p

Ø обработки над станиной180
РМЦ350
Макс. обороты2500
Мощность , кВт0.55
Напряжение220В
Масса, кг40

Токарно-винторезный станок RED S712 является отличным вариантом для домашней мастерской, автосервиса, а также школьных мастерских. Этот небольшой, но в тоже время функциональный помощник способен превосходно справиться с выполнением таких операций как: нарезка резьбы, зенкерование, сверление, обточка поверхностей.

Преимущества RED S712

  • Удобное
  • Э

Полное описание …

6 место

Отзывы(10):

Цена: 63 262 p

Ø обработки над станиной180
РМЦ300
Макс. обороты2500
Мощность , кВт0.60
Напряжение220В
Масса, кг60

Настольный токарный станок Weiss Machinery WM-180V (ВМ-180V) «Универсал» предназначен для обработки изделий из металлов, древесины и пластмасс. Технологические возможности станка могут удовлетворить как профессионала с самыми разносторонними интересами, так и любителя.

Малые габариты, низкий уровень шума, возможность подключения к бытовой электросети позволяют заниматься техническим творчеством на дому. Станок отлично подходит для комплектации школьных мастерских, автомастерских, НИИ.

Полное описание …

7 место

Отзывы(18):

Цена: 45 000 p

Ø обработки над станиной100
РМЦ170
Макс. обороты3800
Мощность , кВт0. 26
Напряжение220В
Масса, кг13

Настольный токарный станок JET BD-3 предназначен для механической обработки изделий из металлов, древесины и пластмасс. Технологические возможности станка могут удовлетворить как профессионала с самыми разносторонними интересами, так и любителя.

Малые габариты, низкий уровень шума, возможность подключения станка к бытовой электросети позволяют заниматься техническим творчеством на дому.

Полное описание …

8 место

Отзывы(14):

Цена: 65 000 p

Ø обработки над станиной180
РМЦ350
Макс. обороты3000
Мощность , кВт0.37
Напряжение220В
Масса, кг44

Настольный токарный станок JET BD-7 предназначен для механической обработки изделий из металлов, древесины и пластмасс.

Технологические возможности станков могут удовлетворить как профессионала с самыми разносторонними интересами, так и любителя. Малые габариты, низкий уровень шума, возможность подключения к бытовой электросети позволяют заниматься техническим творчеством на дому.

Полное описание …

9 место

Отзывы(1):

Цена: 105 000 p

Ø обработки над станиной230
РМЦ400
Макс. обороты2500
Мощность , кВт1.00
Напряжение220В
Масса, кг58

Станок JET BD-8VS – относится к классу настольных токарных станков. Станок поставляется с поддоном для сбора стружки и через поддон прикручивается к тумбе или верстаку. Несмотря на свои маленькие габариты станок способен обрабатывать заготовку диаметром до 210 мм над станиной, а если точить над суппортом, то этот диаметр уменьшается до 135 мм. Пр

Полное описание …

10 место

Отзывы(0):

Цена: 63 925 p

Ø обработки над станиной210
РМЦ400
Макс. обороты2500
Мощность , кВт0.75
Напряжение220В
Масса, кг75

Токарный станок модели WBL210 производства Weiss Machinery Co., Ltd. предназначен для проведения основных токарных работ: наружное точение, растачивание отверстий, подрезка торца и отрезка детали, а также сверление центральных отверстий при помощи задней бабки и нарезания внутренней и наружной резьбы. Идеально подойдет для единичных и мелкосерийн

Полное описание …

Сравнительная таблица

ХарактеристикиТВ-7МOPTIturn TU 2004VMML 1830VMML250X550MRED S712WM180V «Универсал»JET BD-3JET BD-7JET BD-8VSWBL210
Цена538000172872899582350267695663262450006500010500063925
Ø обработки над станиной220200180250180180100180230210
Ø обработки над супортом10011015011011070110210140
РМЦ275300300550350300170350400400
Ø отверстия шпинделя18212121202110202121
Макс. обороты975250025002000250025003800300025002500
Регулировка частоты вращения шпинделяСтупенчатаяСтупенчатаяБесступенчатаяБесступенчатаяБесступенчатаяБесступенчатаяБесступенчатаяБесступенчатаяБесступенчатаяБесступенчатая
Мощность0. 750.600.600.850.550.600.260.371.000.75
Напряжение380В220В220В220В220В220В220В220В220В220В
Масса2106160228406013445875
В наличии1137102700000

Настольные токарные станки по металлу

Настольный токарный станок по металлу отлично подходит для работы дома или в небольшой мастерской. Функциональность данного устройства позволяет применять его для различных работ. По своему строению и возможностям станок представляет собой уменьшенную копию заводского, только с несколько ограниченными технологическими возможностями.

Станки по типу : Бытовые

Сортировать по:  Популярности Возрастанию цены ↑ Убыванию цены ↓ Наличию

Показывать по:  306090

Код товара: 247

В наличии 1 шт.

Настольный токарный станок ТВ-7М

Ø обработки над станиной 220

РМЦ275
Макс. обороты 975
Мощность 0.75 кВт
Напряжение380В
Масса210 кг

Код товара: 11001

В наличии 1 шт.

Токарный станок по металлу OPTIturn TU 2004V

Ø обработки над станиной 200

РМЦ300
Макс. обороты 2500
Мощность 0.60 кВт
Напряжение220В
Масса61 кг

Код товара: 251

87 898 p

В наличии 11 шт.

Токарный станок по металлу PROMA SM-300E

Ø обработки над станиной 180

РМЦ250
Макс. обороты 2500
Мощность 0.30 кВт
Напряжение220В
Масса40 кг

Код товара: 252

79 023 p

В наличии 13 шт.

Настольный микротокарный станок Proma SM-250E

Ø обработки над станиной 140

РМЦ210
Макс. обороты 2000
Мощность 0.15 кВт
Напряжение220В
Масса35 кг

Код товара: 11000

В наличии 1 шт.

Токарный станок OPTIturn TU 1503V (бывший D140x250)

Ø обработки над станиной 140

РМЦ265
Макс. обороты 3000
Мощность 0.45 кВт
Напряжение220В
Масса23 кг

Код товара: 1955

266 108 p

В наличии 2 шт.

Универсальный токарный станок Proma SPA-700P

Ø обработки над станиной 270

РМЦ700
Макс. обороты 1620
Мощность 0. 55 кВт
Напряжение380В
Масса150 кг

Код товара: 51040

В наличии 37 шт.

Настольный токарно-винторезный станок по металлу Metal Master MML 1830V

Ø обработки над станиной 180

РМЦ300
Макс. обороты 2500
Мощность 0.60 кВт
Напряжение220В
Масса60 кг

Код товара: 11002

В наличии 1 шт.

Настольный токарный станок OPTIturn TU 2304

Ø обработки над станиной 230

РМЦ450
Макс. обороты 2000
Мощность 0.75 кВт
Напряжение220В
Масса111 кг

Код товара: 34670

В наличии 8 шт.

Настольный токарно-фрезерный станок METAL MASTER MML 2870 M

Ø обработки над станиной 280

РМЦ700
Макс. обороты 2000
Мощность 0.85 кВт
Напряжение220В
Масса303 кг

Код товара: 34668

В наличии 10 шт.

Настольный токарно-фрезерный станок METAL MASTER MML250X550M

Ø обработки над станиной 250

РМЦ550
Макс. обороты 2000
Мощность 0.85 кВт
Напряжение220В
Масса228 кг

Код товара: 34056

344 421 p

В наличии 6 шт.

Универсальный токарный станок PROMA SPZ-700

Ø обработки над станиной 290

РМЦ700
Макс. обороты 1800
Мощность 1.50 кВт
Напряжение220В
Масса300 кг

Код товара: 11596

В наличии 1 шт.

Настольный токарно-винторезный станок OPTIturn TU 2807 (220В)

Ø обработки над станиной 266

РМЦ700
Макс. обороты 2500
Мощность 0.85 кВт
Напряжение220В
Масса180 кг

Код товара: 1952

171 820 p

В наличии 9 шт.

Универсальный токарный станок Proma SPA-500P

Ø обработки над станиной 200

РМЦ500
Макс. обороты 1710
Мощность 0.37 кВт
Напряжение380В
Масса130 кг

Код товара: 34057

171 820 p

В наличии 1 шт.

Универсальный токарный станок PROMA SPA-500P/230

Ø обработки над станиной 200

РМЦ2000
Макс. обороты 1710
Мощность 3.70 кВт
Напряжение220В
Масса130 кг

Код товара: 11006

В наличии 1 шт.

Токарно-винторезный настольный станок OPTIturn TU 2807V

Ø обработки над станиной 266

РМЦ700
Макс. обороты 4000
Мощность 1.50 кВт
Напряжение220В
Масса180 кг

Код товара: 36077

В наличии 1 шт.

Настольный токарный станок OPTIturn TU 3008

Ø обработки над станиной 300

РМЦ800
Макс. обороты 2000
Мощность 1.10 кВт
Напряжение380В
Масса260 кг

Код товара: 11589

В наличии 1 шт.

Настольный токарный станок OPTIturn TU 2506V

Ø обработки над станиной 250

РМЦ550
Макс. обороты 4000
Мощность 1.50 кВт
Напряжение220В
Масса125 кг

Код товара: 51041

В наличии 27 шт.

Токарный станок по металлу RED S712

Ø обработки над станиной 180

РМЦ350
Макс. обороты 2500
Мощность 0.55 кВт
Напряжение220В
Масса40 кг

Код товара: 11597

В наличии 1 шт.

Токарно-винторезный настольный станок OPTIturn TU 2807 (380В)

Ø обработки над станиной 266

РМЦ700
Макс. обороты 2500
Мощность 0.85 кВт
Напряжение380В
Масса180 кг

Код товара: 11003

В наличии 1 шт.

Настольный токарный станок OPTIturn TU 2304V

Ø обработки над станиной 230

РМЦ450
Макс. обороты 2200
Мощность 0.75 кВт
Напряжение220В
Масса114 кг

Код товара: 11591

В наличии 1 шт.

Настольный токарный станок OPTIturn TU 2506 (380В)

Ø обработки над станиной 250

РМЦ550
Макс. обороты 2000
Мощность 0. 75 кВт
Напряжение380В
Масса125 кг

Код товара: 11587

В наличии 1 шт.

Настольный токарный станок OPTIturn TU 2406 (220 В)

Ø обработки над станиной 250

РМЦ550
Макс. обороты 2000
Мощность 0.75 кВт
Напряжение220В
Масса125 кг

Код товара: 48500

В наличии 1 шт.

Настольный токарно-фрезерный станок METAL MASTER MML 250×500 MV (MML 2550 MV)

Ø обработки над станиной 250

РМЦ500
Макс. обороты 2000
Мощность 1.10 кВт
Напряжение220В
Масса228 кг

Код товара: 11590

В наличии 1 шт.

Настольный токарный станок OPTIturn TU 2506 (220В)

Ø обработки над станиной 250

РМЦ550
Макс. обороты 2000
Мощность 0.75 кВт
Напряжение220В
Масса125 кг

Код товара: 11586

В наличии 1 шт.

Настольный токарный станок OPTIturn TU 2406V

Ø обработки над станиной 250

РМЦ550
Макс. обороты 2500
Мощность 1.10 кВт
Напряжение220В
Масса125 кг

Код товара: 11588

В наличии 1 шт.

Настольный токарный станок OPTIturn TU 2406 (380 В)

Ø обработки над станиной 250

РМЦ550
Макс. обороты 2000
Мощность 0.75 кВт
Напряжение380В
Масса125 кг

Код товара: 253

В наличии 1 шт.

Станок токарный настольный Optimum D210x400

Ø обработки над станиной 210

РМЦ400
Макс. обороты 2000
Мощность 0.75 кВт
Напряжение220В
Масса114 кг

Код товара: 51821

В наличии 62 шт.

Токарный станок по металлу Metal Master MML 2140V

Ø обработки над станиной 210

РМЦ400
Макс. обороты 2500
Мощность 0.60 кВт
Напряжение220В
Масса85 кг

Код товара: 52295

В наличии 15 шт.

Настольный токарно-фрезерный станок METAL MASTER MML 2550M

Ø обработки над станиной 250

РМЦ550
Макс. обороты 2000
Мощность 0.75 кВт
Напряжение220В
Масса120 кг

Код товара: 51822

В наличии 34 шт.

Токарный станок по металлу Metal Master MML 2550

Ø обработки над станиной 250

РМЦ550
Макс. обороты 2000
Мощность 0.75 кВт
Напряжение220В
Масса125 кг

Сортировать по:  Популярности Возрастанию цены ↑ Убыванию цены ↓ Наличию

Показывать по:  306090

  • «
  • 1
  • 2
  • 3
  • 4
  • »

Небольшой настольный токарный станок с ЧПУ по металлу – это качественное технологичное оборудование для выполнения всевозможных операций и обработки небольших изделий.

Такое токарное оборудование используется для:

  • Обточки деталей.
  • Подрезки торцов.
  • Шлифовки.
  • Просверливания отверстий.
  • Нарезки резьбы.

Если сравнивать с полноразмерным оборудованием, то мини токарные станки по металлу работают намного медленнее и справляются с меньшим объемом деталей, но это никак не влияет на качество продукции. Агрегатами легко управлять. Их выгодно использовать в домашних условиях, чтобы осуществлять доработку различных деталей или создать новые. Оборудование подойдет для школьных мастерских, технических учебных заведений, небольших производственных предприятий.

Преимущества:

  • Небольшие размеры и вес.
  • Доступная цена.
  • Простота применения для начинающего токаря.
  • Возможность оснащения дополнительными приспособлениями.

Все конструктивные элементы представленных моделей изготавливаются из прочного металла. Несмотря на компактность, станки вполне выдерживают интенсивное применение.

Вы можете оформить доставку в Санкт-Петербург и другие регионы РФ.

Отзывы

Изготовители

JET (Швейцария)

PROMA (Чехия)

Optimum (Германия)

WEISS MACHINERY

STALEX

Россия

Metal Master

CORMAK

Найдено товаров : 99

Сбросить фильтры

Цена

Производитель

Россия PROMA (Чехия) Optimum (Германия) WEISS MACHINERY JET (Швейцария) Metal Master STALEX CORMAK

Все производители

Ø обработки над станиной

Максимально возможный диаметр заготовки, который можно установить на станке и вращать над направляющими станины

Ø обработки над супортом

Максимально возможный диаметр заготовки, обрабатываемой над поперечными салазками суппорта

РМЦ

РМЦ — расстояние между центрами. Расстояние от конца шпинделя передней бабки до пиноли задней бабки. Максимальная длина обрабатываемой детали в центрах. Единица измерения — мм.

Ø отверстия шпинделя

Диаметр сквозного цилиндрического отверстия в шпинделе. Используется для сквозного крепления заготовки через шпиндель станка.

Макс. обороты

Максимальные обороты шпинделя. Единица измерения — об/м.

ЧПУ

GSK

Регулировка частоты вращения шпинделя

Спупенчатая — путем перекидывания ремня на шкивах станка, Бесступенчатая в варианте с электронной регулировкой или механический вариатор

Ступенчатая Бесступенчатая

Мощность

до кВт

Напряжение

Напряжение питания 220/380 вольт

380В 220В

Масса

В наличии


8 идей для изготовления токарных станков по металлу своими руками (обновление 2022 г.

)

Если у вас есть токарный станок по металлу, возможно, вы ищете способы использовать его и делать симпатичные изделия ручной работы. Если это звучит как вы, вы пришли в нужное место.

Вот 8 различных чертежей токарного станка по металлу, которые вы можете сделать сегодня. Хотя некоторые из этих чертежей предназначены специально для токарных станков по дереву, вы все равно можете сделать эти чертежи на токарных станках по металлу.

8 идей для токарного станка по металлу своими руками

1. Мельница для перца

Ознакомьтесь с инструкциями здесь

Уровень опыта: Новичок

Этот чертеж мельницы для перца — отличный проект для токарного станка, если вы новичок. Продукт, безусловно, очень практичен, но его также относительно легко сделать. Хотя эта модель предназначена для токарного станка по дереву, ее можно изготовить и на токарном станке по металлу.

Инструкции, прилагаемые к этому плану, просты и понятны. Они включают видео, письменные инструкции, списки и даже изображения. Эти инструкции действительно достаточно просты для новичка.

2. Крышка банки Мейсона

См. инструкции здесь

Уровень опыта: Новичок

Нет ничего хуже, чем иметь банки Мейсона, но потерять крышки. Если у вас есть лишние банки Мейсона, но вам нужны крышки, вы можете сделать их на токарном станке по металлу. Этот план специально разработан для токарных станков по дереву, но вместо этого вы можете сделать крышку, используя токарный станок по металлу.

Этим планам легко следовать. Они включают в себя все, что вам может понадобиться, включая инструкции, изображения, советы по дизайну и даже маркетинговые идеи. Хотя есть несколько объявлений, реклама определенно стоит того для этого проекта.

3. Серьги

Инструкции см. здесь

Уровень опыта: Промежуточный уровень

Еще один очень милый способ использовать свой токарный станок по металлу — это сделать серьги. Эти серьги изготовлены из дерева и изготовлены на токарном станке по дереву, но вы можете сделать их и на станке по металлу.

Чтобы сделать эти серьги, вам нужно посмотреть видео на YouTube. Видео на YouTube понятное и понятное. К сожалению, письменных инструкций в паре с видео нет.

4. Медный свисток

См. инструкции здесь

Уровень опыта: Промежуточный уровень

Медные свистульки не всегда легко достать, но они могут доставить массу удовольствия. Если у вас есть токарный станок по металлу, вы можете научиться делать латунный свисток своими руками всего за несколько простых шагов и с помощью нескольких инструментов.

В этих инструкциях вы узнаете все этапы изготовления медного свистка своими руками. Шаги просты и легко следовать. Вы найдете письменные инструкции, изображения и графики, чтобы научиться правильно делать свисток. Даже два других пользователя сделали это, доказав, что эти инструкции понятны.

5. Металлические спиннинги

Инструкции см. здесь

Уровень опыта: Промежуточный уровень

Эти крошечные металлические мисочки невероятно красивы. Они станут красивым акцентом. С помощью нескольких медных угольников и токарного станка по металлу вы сможете быстро превратить медные диски в красивые чаши.

Подробные и понятные инструкции. Каждый шаг содержит изображение, чтобы вы могли видеть, что вам нужно сделать, а также одно простое для понимания предложение. Такой подход к инструкциям гарантирует, что все поймут шаги, даже если вы впервые работаете с материалами.

6. Пружины

См. инструкции здесь

Уровень опыта: Промежуточный уровень

Если вам нужно изготовить крошечные пружинки, вы можете использовать токарный станок по металлу. На этом сайте рассказывается, как сделать крошечные пружины своими руками, используя шерсть, зажимы, металлическую планку и некоторые другие инструменты. Инструкции разбиты на часть 1 и часть 2.

Это одни из самых подробных инструкций в нашем обзоре. Он включает в себя изображения, а также хорошо объясненные письменные инструкции. Эти подробные письменные инструкции содержат ответы на все ваши вопросы.

7. Инструменты для ручной гравировки

Инструкции см. здесь

Уровень опыта: Эксперт

Нет ничего лучше гравировальных инструментов ручной работы. Делая инструменты самостоятельно, вы можете быть уверены, что они идеально подходят для вашей руки и ваших потребностей. Ремесленник в Усадьбе покажет вам, как сделать свой собственный с помощью токарного станка.

В этом видео вы узнаете, как сделать ручку на токарном станке по металлу. Видео простое и довольно расслабляющее для просмотра. Вам понадобится некоторый опыт, чтобы сделать ручки правильно. К сожалению, письменных инструкций нет. Итак, вам нужно ознакомиться с YouTube и элементами управления.

8. Токарный станок по металлу

См. инструкции здесь

Уровень опыта: Эксперт

Последний план в этом обзоре касается изготовления токарного станка по металлу. Этот план не требует токарного станка по металлу. Вместо этого он поможет вам сделать свой собственный токарный станок по металлу, который вы сможете использовать в других проектах. Этот план невероятно сложен в реализации и требует большого опыта.

Если у вас уже есть некоторый опыт, этот план очень тщательный. Он включает в себя множество изображений и инструкций. Он даже поставляется с учебными пособиями на YouTube, чтобы показать вам, как создать свой собственный токарный станок по металлу.

В чем разница между токарными станками по дереву и токарными станками по металлу?

Токарные станки по дереву и по металлу отличаются материалом, для работы с которым они предназначены. Токарные станки по дереву предназначены для обработки быков, тогда как токарные станки по металлу предназначены для обработки металла. Токарные станки по дереву часто меньше по размеру и проще в использовании, что делает их более экономичными.

Могу ли я использовать токарный станок по дереву на металле?

Важно не вставлять металл внутрь деревянной рейки. Металл может повредить деревянную планку. Однако можно использовать деревянные заготовки в токарных станках по металлу. Токарный станок по металлу достаточно прочен, чтобы обрабатывать дерево. Вот почему мы рекомендуем детали для деревообработки для проектов токарных станков по металлу.

Как безопасно пользоваться токарным станком по металлу

Независимо от того, какой токарный станок вы используете или над каким проектом работаете, крайне важно оставаться в безопасности. Металлические токарные станки невероятно опасны при неправильном использовании.

При работе на токарном станке всегда надевайте защитные очки с боковой защитой. Вы также захотите убрать волосы, снять аксессуары или украшения и снять перчатки. Другими словами, оттяните назад или удалите все, что может застрять в приборе.

Заключение

Если у вас дома есть токарный станок по металлу, попробуйте один из 8 планов выше. Эти 8 планов интересны, просты и потенциально продаются. Помните о безопасности!

Источники

  • WVU Охрана окружающей среды и безопасность
  • Монро Инжиниринг

Авторы избранных изображений: Ralphs_Fotos, Pixabay

Содержание

  • 0219
  • 1.3 3. Серьги
  • 1,4 4. Латунный свисток
  • 1,5 5. Спиннические чаши металлов
  • 1,6 6. пружины
  • 1,7 7. Инструменты для выявления рук
  • 1.8 8. Разница между токарными станками по дереву и токарными станками по металлу?
  • 3 Можно ли использовать токарный станок по дереву для обработки металла?
  • 4 Как безопасно пользоваться токарным станком по металлу
  • 5 Заключение

Что можно сделать с помощью токарного станка по металлу

Токарный станок по металлу в руках творческого работника может использоваться для превращения голых металлических листов в шедевры.

Токарные станки по металлу — это металлообрабатывающие станки, которые создают металлические изделия путем обтачивания металлической заготовки на вращающейся металлической станине. Металл можно резать, формовать, сверлить или полировать.

Однако с появлением относительно твердого пластика и других материалов. Токарный станок по металлу также известен как токарный станок по металлу или просто токарные станки. Эксперты в области механической обработки называют их более конкретными названиями подтипов, такими как инструментальный токарный станок, револьверный токарный станок и т. д.

Токарные станки бывают разных форм и размеров, но все они работают по одному и тому же принципу: форма/кривая металла. Существует множество металлических проектов для начинающих, поэтому в этой статье мы сосредоточимся на некоторых из самых забавных и простых проектов, которые стоит попробовать!



Связанный: Высокоскоростной прецизионный двигатель GMC Токарный станок по металлу

7 веселых и простых проектов по токарному станку по металлу для начинающих, которые стоит попробовать

Эти простые проекты по токарному станку по металлу станут отличной возможностью потренироваться, прежде чем приступать к более сложным проектам . Они дружелюбны и просты даже для новичков на токарных станках по металлу.

Пули-реплики

Пули-реплики очень декоративны. Подумайте о брелках, крупнокалиберных демонстрационных пулях, зажигалках и так далее. Это будет хорошим токарным проектом, если ваши навыки работы с металлом все еще довольно ограничены, и вы хотите что-то простое, но впечатляющее, чтобы похвастаться дома или в механической мастерской. Они также будут очень красиво смотреться где-нибудь на полке!

Придание формы копиям пуль также научит вас некоторым из самых основных, но важных приемов токарной обработки металла, таким как гибка и чистовая обработка. Хотя они могут быть не лучшим вариантом для новичка, подобные проекты токарного станка по металлу помогут вам получить навыки и опыт работы с металлом, необходимые для быстрого продвижения в металлообработке.

К тому же, это так весело, и вы можете «накачать» и выставить свою реплику пули дома на обозрение!

Кованая чаша

Кованая чаша идеально подходит для начинающих токарных станков по металлу. Вам понадобится кернер, круглый молоток и слесарный молоток, напильник и чертилка. Работая с комбинацией этих инструментов и токарного станка по металлу, вы развиваете свои навыки и уверенность, чтобы попробовать более сложный проект.
Используйте круглый молоток, чтобы придать чаше форму, затем отшлифуйте ее, чтобы сгладить и придать чеканной чаше более блестящий вид.

Разметчик по металлу

Разметчик по металлу — это ручной инструмент, используемый для маркировки различных материалов, таких как дерево, пластик, сталь и металл, перед резкой или механической обработкой.

Разметчик по металлу необходим для токарных работ по металлу. Это хороший и простой проект, поэтому он должен быть одним из ваших самых первых проектов токарного станка по металлу. Вы также можете сделать больше металлических или деревообрабатывающих инструментов, таких как гибочные вилы, фрикционные штангенциркули, долота и многое другое!

Металлическое кольцо

Одна из лучших особенностей изготовления колец заключается в том, что их можно носить или быстро продать на eBay или даже друзьям.

Кольца очень удобны для начинающих, так как вы можете использовать металлические отходы, даже гайки и болты, и превращать их в готовые изделия. Это помогает снизить затраты на практику, и вам не нужно беспокоиться о том, чтобы испортить металл или растратить большое количество материала.

Начните с простого круглого кольца, и когда вы освоитесь, вы сможете создавать более сложные узоры.

Металлический молоток

Хотя это и не самый захватывающий токарный проект, металлический молоток — одна из самых ценных вещей, которые вы когда-либо могли иметь в своей мастерской, поэтому его определенно стоит сделать.

Создать головку молотка и ручку довольно просто. Вы можете проявить творческий подход и добавить текстуру к ручке или вылепить из нее нестандартную форму, чтобы сделать что-то уникальное. и, конечно же, вы можете сделать целый набор молоточков разных размеров и стилей.

Металлический подсвечник

Создание подсвечника — отличный способ усовершенствовать навыки сверления и округления. Вам будет полезно научиться создавать более сложные формы, такие как сферы и цилиндры.

Металлический подсвечник можно сделать разными способами.

Один из способов — превратить ложу в восьмиугольник, а затем просверлить в нем отверстия, чтобы освободить место для свечей. Другой способ — превратить запас в круглый или квадратный стержень, а затем разрезать его под углами, чтобы получились восьмиугольные формы, размещенные над подсвечниками.

Стальная шкатулка для драгоценностей

Красивая, простая шкатулка для драгоценностей — это очень крутой и полезный проект по изготовлению токарного станка из металла.

Если вы можете работать над чем-то, что прослужит долгие годы, не слишком беспокоясь о том, что что-то испортится, то это идеальный проект по металлообработке для новичков! Это может занять немного больше времени, но для этого не потребуется больше материалов или инструментов.

Если вы готовы принять вызов, попробуйте сделать традиционный сундук или коробку с сокровищами!

Типы токарных станков по металлу

Токарные станки по металлу доступны в различных вариантах, каждый из которых предназначен для определенной функции и/или допуска. Два основных класса токарных станков включают ручные токарные станки и автоматические токарные станки. Для ручных токарных станков вы должны выполнять формовку, строгание или шлифование вручную. Это доступный вариант для начинающих, и вы можете делать с ними множество потрясающих проектов по мере приобретения навыков. Популярные бренды включают токарные станки по металлу GMC.

Автоматические современные токарные станки обычно загружаются с файлами САПР для автоматического создания шаблонов и обширных проектов. Если вы хотите попрактиковаться и превратить свое хобби в бизнес, станок с ЧПУ — лучший вариант.

Тем не менее, существует пять основных типов токарных станков для металлообработки:

Токарно-винторезный станок с центральным токарным станком

Этот тип токарного станка в настоящее время широко используется и может выполнять такие операции, как токарная обработка, обработка торца, обработка канавок, накатка и резьба. Механизм подачи токарного станка приводит в действие режущий инструмент как в продольном, так и в поперечном направлениях. В зависимости от источника привода этот токарный станок классифицируется как с ременным приводом, с приводом от двигателя или с приводом от редуктора.

Токарный станок с ЧПУ

Токарный станок с ЧПУ — это станок с компьютерным управлением, который можно использовать для быстрого и простого производства точных высококачественных деталей.

Токарные станки с ЧПУ используют компьютерное программирование и автоматизацию. Их можно настроить для точного и быстрого массового производства. Из-за своих передовых функций и точных допусков токарный станок с ЧПУ сегодня является наиболее популярным выбором для изготовления высококачественных деталей.

Специальный токарный станок

Специальные токарные станки предназначены для выполнения специальных операций обработки, которые невозможны на остальных токарных станках. Некоторые из наиболее распространенных типов включают в себя колесные токарные станки, многоосевые токарные станки, копировальные станки, вертикальные токарные станки, токарные станки Т-образного типа, производственные токарные станки, дуплексные станки и т. Д. Они наиболее известны своим мощным производством одних и тех же деталей.

Универсальность и гибкость делают их популярным выбором для многих производственных предприятий.

Токарно-револьверный станок с револьверной головкой

Токарно-револьверный станок — это станок, который может непрерывно выполнять токарные, фрезерные и сверлильные операции за один установ. Револьверная головка может быть установлена ​​на вращающемся шпинделе с несколькими инструментами. Их главное преимущество заключается в том, что они очень эффективны в производстве более качественных деталей без замены инструмента.

Токарный станок Toolroom

Токарный станок инструментального цеха очень похож на токарный станок с двигателем, но имеет гораздо более широкий диапазон скоростей. Диапазон скоростей вращения шпинделя варьируется от очень низкой до 2500 об/мин.

Некоторые из основных особенностей, которые отличают токарные станки инструментального цеха и делают их более дорогими по сравнению с другими токарными станками, включают конусное токарное приспособление, люнет и толкатель, патрон, цанговое приспособление и насос СОЖ.

Токарные станки Toolroom предпочтительны для шлифовки, полировки и других операций по металлообработке, где требуется точность.

Bottom Line

Помните, что вам не нужно быть экспертом во всем, чтобы создавать фантастические предметы. Начните с того, с чем вы знакомы, прежде чем переходить к другим причудливым идеям. Это позволяет оттачивать свои навыки.

Одной из самых важных вещей, которые следует учитывать при выборе токарного станка для металлообработки, является назначение. Если вы ищете что-то, что поможет в массовом производстве, узнайте, есть ли в нем все необходимые функции и аксессуары, необходимые для вашей работы.

Проекты токарного станка по металлу; Часто задаваемые вопросы

Могу ли я использовать токарный станок по металлу для токарной обработки дерева?

Да, для токарной обработки дерева можно использовать токарный станок по металлу.

Токарный станок по металлу может обрабатывать дерево, металл, пластик и множество других материалов. Однако точить металл на токарном станке по дереву, даже если он один из лучших, не рекомендуется, так как вы можете сломать станок.

Что вы делаете на токарном станке по металлу?

На токарном станке можно сделать практически все. Вы можете создавать простые предметы, такие как миски, резьба, веретена, ручки и карандаши, и это лишь некоторые из них! Токарные станки по металлу также используются в автомобильной, аэрокосмической и авиационной промышленности, строительстве, судостроении и других отраслях тяжелой промышленности. Смотрите также нашу коллекцию токарных станков с тормозом.

Как маленькие станки по металлу зарабатывают деньги?

Проекты токарных станков по металлу популярны на таких сайтах, как Etsy или eBay, где вы можете продавать свои творения. Вы также можете добиться успеха в продаже на ремесленных ярмарках. Наиболее распространенные покупки включают машинистов, ювелиров, резчиков по дереву или скульпторов, модельеров и других любителей.

Какой металл лучше всего использовать на токарном станке?

Вы можете сделать что угодно из любого материала, но некоторые материалы будут лучше, чем другие. Некоторые из лучших металлов для использования на токарном станке включают алюминий, нержавеющую сталь и латунь.

Мой самодельный металлический станок для токарного станка

Я хотел приличная подставка для токарного станка, так что я сделал один.

Он основан по принципу, используемому для токарных станков на кораблях, известному как «торсионный или пролетная балка».

Морская конфигурация обычно имеет балку, установленную в торец передней бабки упирается в сплошную стену/переборку с большим горизонтальным шарнирная точка. Конец задней бабки поддерживается одной ногой с карданное крепление, допускающее любое движение корабля в любом направлении структура.

В моей наземной конфигурации токарный станок аналогичным образом установлен на массивном балка, ширина опорных плит. Это находит токарный станок точно и предотвращает флекс. Это может быть стальной короб/балка/швеллер, чугун или даже конкретный. Чем тяжелее балка, тем лучше.

Зажигалка затем используются ножки / опоры, чтобы противостоять любым неровностям или движению пола.

Шахтное использование длина тяжелого 250 х 100 х 6 мм толстая прямоугольная стальная конструкционная балка для верха — одинаковая ширина как токарный станок база тарелки.

Китайский токарный станок CQ9325 размером 10 x 18 весит 165 кг.

Луч мертв плоский, не сгибается и поднимает токарный станок значительно выше поддона для стружки, обеспечивая исключительный зазор для ручного управления и много места чтобы черенки выпадали пути.

Просмотрено ниже в ближайшее время после завершения.

Следующий снимок после нескольких лет использования показывает количество доступного зазора и необходимый поддон для сбора капель.

Вершина луч установлен немного ниже, чем боковые опоры, чтобы гарантировать, что масло не может течь сбоку от вершины.

Также рекомендуется добавить выступы маслоотражателя на дно каждого конец балки, чтобы направить масло в поддон для сбора капель. В качестве альтернативы вы можете вырезать для этого нижняя половина балки заканчивается под внутренним углом.

При изменении конструкции всегда думайте о том, куда будет течь любое масло или смазочный материал, и учитывайте это, чтобы избежать беспорядка.

В балке просверлены отверстия и нарезана резьба для установки четырех болтов крепления токарного станка.

стойки 75 х 55 х 5 мм угловое железо. Горизонтальный раскос (который также образует основание полки) представляет собой уголок 55 x 55 x 5 мм.

Диагональная угловая железная поперечная скоба крепится болтами между задний стойки за максимум жесткость.

съемный капельница/чип поддон облегчает уборку.

я добавил некоторые деревянные ящики, так как они впитывают масло и с меньшей вероятностью вызывают конденсат, который может привести к коррозии инструментов. Они также тихие и не погремушка.

Вы могли бы дополнить подставку современными встроенными ящиками на роликах, и даже раскрашивал их, но такой уровень детализации меня не интересовал — чисто функционально.

я позже установил заднюю защиту от стружки, переместил фонарь в центр и прикрутил деревянный инструмент отдохнуть на правая сторона скамейки для наиболее часто используемых вещей , на которых можно сидеть.

Дизайн прост, легок в изготовлении и сводит к минимуму деформацию при сварке.

Финал установка показана ниже — с несколькими моими старые канистры из-под масла Rega наготове.


Все сталь, из которой изготовлена ​​подставка, пришла со свалки. Общий стоимость составила 75 австралийских долларов.

Позже я сделал аналогичную подставку для моего токарного станка Schaublin 102 1930-х годов из легкой стеллажной стали (швеллер) и включил горизонтальную диагональная распорка как часть основания полки для предотвращения бокового изгиба.

Тяжелая стальная балка этой конструкции съемная и крепится болтами, что делает его легче обрабатывать и сваривать. Его также можно прикрутить к деревянная основа, как это сделал один конструктор.

Для безопасность, две диагонально противоположные ноги обеих стоек крепятся болтами к бетону пол.

Вот видео, показывающее оба стенда, плюс несколько советов о проектирование и строительство.

Охват балочные стойки других производителей
(фотографии и детали отправлены мне)


Рэй сделал аналогичную подставку для пролетных балок, и закончили ее очень красиво.

Вместо используя одну тяжелую секцию RHS, Рэй сшил вместе две меньшие секции RHS для изготовления балки нестандартной ширины.

Это отличная идея для токарных станков с более широкая площадь основания и может снизить стоимость и вес существенно. Вы также можете использовать два отдельных луча рядом для более широкой стопы.

Алан сделал тот, что внизу, но установил сверху заводской поддон для стружки и капель. из балка, непосредственно под токарным станком, в соответствии с традиционной конструкцией.





Еще одна хорошая аккуратная работа, но с частично скрытым от глаз лучом.

На нижней стойке к концам балки были добавлены отражатели капель масла, чтобы прямое масло в поддон. Хорошая идея.



Тимоти решил по-другому, используя балку из стального профиля, но прикрепив ее к деревянная основа.



Это позволяет людям, не имеющим навыков сварки, изготавливать балку, а затем сами доделайте деревянную подставку/основание. умный идея.

Джон отделил балку от подставки и включил регуляторы уровня в секции крепления болтами.





Компания Emerson использовала U-образную секцию большого сечения в качестве балки со съемным поддоном, маслоотражателями и сделала все это подвижным.





Красивый прочный и простой дизайн. Хорошо продумано и реализовано.

Как для расчета правильной высоты стола для токарного станка по металлу


Видео выше все объясняет.

Как сделать самодельный токарный станок?

`;

С. Дау

Токарный станок — это инструмент или машина, которая используется для резки, сверления, шлифования, накатки металлических, деревянных, резиновых или пластиковых деталей с целью изготовления из них симметричного объекта. Короче говоря, токарный станок используется для придания формы керамике, дереву, металлу, пластмассе, резине и т. д. На токарном станке можно изготовить многие вещи, такие как основания ламп, алюминиевые кастрюли, летучие мыши, ножки стола, музыкальные инструменты, чашки, кубки, тарелки, миски, вазы, подсвечники и так далее.

Существует много видов токарных станков: металлообрабатывающий, деревообрабатывающий, стекольный, токарно-карусельный, декоративно-токарный и т. д. Собрать токарный станок в домашних условиях можно, выполнив несколько простых действий. Для изготовления самодельного токарного станка потребуются некоторые вещи, такие как ручная дрель, металл для сверления, стальной стержень для дюбелей, опорные подшипники, сосновая доска, шурупы для дерева, сварочное долото, а также гайки и болты.

Чтобы начать делать самодельный токарный станок, первым делом нужно вырезать кусок металла и приварить его к верхней части стального металлического стержня. На эту толстую металлическую основу необходимо прикрепить деталь для точения по дереву. Для этого наметьте центральную точку металлической пластины и отметьте ее, что легко сделать, отмерив от одного угла до одной диагонали от него, а затем повторите это для двух других сторон. Метка, которая пересекает середину стали, будет точным центром. Теперь просверлите отверстия в этой основной металлической пластине вокруг центра. Затем закрепите его так, чтобы деревянную часть можно было прикрепить к этой основной металлической пластине.

Используйте четыре шурупа и проденьте их через отверстия в металлической пластине и в деревянной детали, которую будет обтачивать этот самодельный токарный станок. Теперь прикрепите опорный подшипник к сосновой доске, соблюдая разумное расстояние между ними. Вал токарного станка во время использования поддерживается опорными подшипниками, чтобы поддерживать его уровень. Пропустите конец вала и металлическую опорную пластину через опорные подшипники. Прикрепите вал к дрели, а затем включите дрель.

Таким образом все части соединяются друг с другом. Когда дрель включена, опорные подшипники позволяют валу вращаться, который, в свою очередь, вращает металлическую опорную плиту станка. Чтобы выточить деревянную заготовку на этом самодельном токарном станке, ее необходимо прикрепить к металлической опорной плите станка четырьмя прочными винтами. Винты должны быть вставлены в просверленное отверстие и затянуты. Этот самодельный токарный станок теперь готов точить деревянные детали и придавать им любую форму.

5 лучших токарных станков по металлу для дома Магазин

Металлургическое содержание

  • 1. Настольный мини-токарный станок по металлу Eastwood с регулируемой скоростью
  • 2. Токарный станок по металлу VEVOR
  • 3. Токарный станок по металлу Jectse
  • Мини-токарный станок по металлу Erie
  • 4. Мини-токарный станок по металлу Erie
  • 5. Токарный станок по металлу BestEquip
  • Часто задаваемые вопросы о токарных станках по металлу для домашнего магазина
  • Резюме

Раскрытие информации: Этот пост содержит партнерские ссылки, и я могу получить небольшую комиссию, если вы сделаете покупку по этим ссылкам.

Независимо от того, являетесь ли вы опытным механиком или только начинаете изучать ремесло, токарный станок — это чрезвычайно простая в использовании машина, способная выполнять бесконечные проекты по металлообработке. Известный как мать всех станков, токарный станок позволяет нам придавать форму, резать и резать металлы, поворачивая материал на высокой скорости против желаемого инструмента.

От ювелирных украшений до инструментов и сделанной на заказ мебели, инвестиции в токарный станок по металлу поднимут вашу домашнюю мастерскую, отточат ваши навыки и откроют двери для новых ремесел. Но прежде чем вы поспешите купить токарный станок, сначала задайте себе несколько соображений:

  • Сколько места в моем магазине? – Токарные станки различаются по размеру: от настольных до размеров пианино, поэтому убедитесь, что у вас достаточно места.
  • Над какими масштабными проектами я хочу работать? – Проверьте параметры патрона, станины и качания, так как это определяет материал максимального размера, с которым вы можете работать.
  • Насколько мощный двигатель? – Скорость двигателя будет определять способность токарного станка работать с определенными материалами и тяжелыми проектами.

После того, как вы ответили на эти вопросы, ознакомьтесь с нашими 5 лучшими токарными станками по металлу ниже, с машинами, подходящими для разных бюджетов, опыта и помещений. Не забудьте надеть защитные очки, завязать длинные волосы и снять свободную одежду, перчатки или украшения, прежде чем идти.

При выборе наших лучших рекомендаций мы проанализировали каждый продукт через Fakespot, чтобы удалить все поддельные или оплаченные отзывы. Это позволяет нам рекомендовать только те продукты, которые были опробованы и проверены настоящими пользователями, которые могут подтвердить качество каждого токарного станка.

1. Настольный мини-токарный станок по металлу Eastwood с регулируемой скоростью

Настольный мини-токарный станок по металлу Eastwood разработан для обеспечения функций профессионального уровня в гораздо меньшем масштабе, что делает его идеальным для установки прямо в вашей домашней мастерской. Несмотря на свой компактный размер, он более чем способен выполнять сложную работу благодаря системе автоматической подачи и выбираемым компонентам зубчатой ​​передачи. Таким образом, вы можете использовать станок для сложных операций по нарезанию резьбы, выбирая различные уровни точности, чтобы без труда выполнять их все.

Мини-токарный станок по металлу Eastwood имеет 2,125-дюймовый ход над поперечным суппортом, а также 12-дюймовое расстояние между центрами. Эта установка позволяет работать с различными материалами длиной до 11 дюймов и диаметром до 4 дюймов.

Кроме того, внутренний и внешний 3-х кулачковый патрон поможет вам приспособиться к различным конфигурациям заготовок. Такая универсальность позволяет легко точить или резать сталь, латунь, нейлон и другие материалы. Кроме того, 4-позиционная индексируемая резцедержатель позволяет быстро менять инструменты. Таким образом, он может служить обучающим устройством для начинающих пользователей, предлагая достаточно полезных функций, которые помогут вам улучшить свои навыки. Также помогает то, что он поставляется с режущими инструментами HSS, которые помогут вам в пути. 99003 9001 Особенности:

  • ¾ Мотор с л.с.
  • Набор патронов с 3 челюстью
  • Автофиль
  • . стальная конструкция, очень надежная и устойчивая при установке на верстак
  • Разработан с многочисленными защитными элементами для обеспечения безопасности
  • Поставляется с 3-летней гарантией, что удобно, если вы только начинаете

Нам это не очень нравится:

  • Токарный станок может потребовать небольшой очистки и настройки перед первым использованием

Настольный мини-токарный станок по металлу Eastwood с регулируемой скоростью 7 x 12 дюймов Сверлильный станок

  • Размер, удобный для домашней мастерской
  • Автоматическая подача и выбор компонентов зубчатой ​​передачи
  • Включен набор внутренних и внешних трехкулачковых патронов
  • Включает режущие инструменты из быстрорежущей стали
  • Двигатель 3/4 л. с.

2. Станок токарный по металлу ВЭВОР

Станок токарный по металлу ВЭВОР — надежный инструмент, изготовленный из высококачественного железа. Благодаря своему дизайну он предлагает вам широкий спектр типов приложений, которые вы можете выполнять. Во многом это связано с двигателем постоянного тока и 3-х кулачковой компоновкой патрона. Например, вы можете использовать этот токарный станок по металлу для моделирования проектов, чтобы обрабатывать прецизионные детали и обрабатывать более мелкие материалы.

Даже профессиональный составной упор позволяет лучше выполнять различные положения, такие как торцевая резка, резка под углом и внутренняя резка. Этот тип токарного станка по металлу полезен для тех, кто только начинает, ветеранов-любителей и даже профессионалов, которые хотят заниматься домашними проектами.

При работе с этим токарным станком по металлу большое внимание уделяется безопасности. Это показано с включенным защитным щитком во всю длину. Это также имеет идеальную точность с точки зрения вращения, что делает его еще более удобным для тех из вас, у кого минимальный опыт. Конструкция самоцентрирующегося патрона лучше помогает вам стабильно устанавливать цилиндрические материалы, что является ключом к повышению безопасности станка и обеспечению того, чтобы ваши проекты получались такими, как они должны быть.

Токарный станок VEVOR Metal дает вам свободу учиться и по-прежнему использовать расширенные функции для развития ваших навыков с течением времени. Существует почти бесконечное количество скоростей, которые вы также можете переключать, что дает вам больше контроля над конкретными проектами с помощью одного устройства.

Features:

  • Nylon gears
  • 550W motor
  • Professional compound rest
  • 3-jaw chuck
  • Speed: 0-2250 Rpm

What we love:

  • Arrives with numerous accessories чтобы помочь вам начать работу
  • Устойчивая к истиранию конструкция, позволяющая свободно перемещать лезвия
  • Включает бесплатную съемную лампу, поэтому у вас всегда будет свет

Нам это не очень нравится:

  • Со временем вам может понадобиться заменить нейлоновые шестерни на металлические

Распродажа

Токарный станок по металлу VEVOR 7 «x 12», прецизионный настольный мини-токарный станок по металлу 550 Вт, токарный станок по металлу с переменной скоростью 50-2500 об/мин Нейлоновая шестерня с подвижной лампой для точной обработки деталей железо сорта. Этот токарный станок, оснащенный нейлоновыми шестернями, является износостойким, прочным, более точным вращением и профессиональным. Мини токарный станок по металлу мощность двигателя: 550Вт. Полноразмерный брызговик обеспечивает максимальную защиту.

  • Бесступенчатая регулировка скорости: скорость вращения шпинделя от 0 до 2250 об/мин. Вперед и назад на всех скоростях. Работайте либо вручную, либо с регулируемой скоростью автоматической подачи. Удобство и точность v-образных направляющих достигаются за счет использования исходного материала, термической закалки и шлифовки. Кнопка аварийной остановки в комплекте.
  • Точный 3-х кулачковый патрон: Миниатюрный металлический токарный патрон, 3-х кулачковый самоцентрирующийся патрон для устойчивой установки цилиндрических материалов. Защита от брызг в комплекте. Шпиндель поддерживается прецизионными коническими роликоподшипниками, точность шпинделя в пределах 0,01 мм. В стоимость входит бесплатная лампа.
  • Профессиональная составная опора: Быстросменная резцедержатель мини-токарного станка позволяет выполнять внутреннюю резку, торцевую резку и резку под углом, изменяя угол опоры резца и регулируя составную опору. Профессиональные поперечные салазки спроектированы с абразивной стойкостью, лезвия свободно перемещаются с помощью подающего стержня.
  • Широкое применение: Приводимый в действие двигателем постоянного тока, этот мини-токарный станок по металлу может использоваться в таких областях, как прецизионная мини-обработка деталей, обработка образцов и моделирование.

    • 3. Мини-токарный станок Jectse

    Мини-токарный станок Jecste представляет собой компактный инструмент, занимающий небольшую площадь. Это делает его полезным, когда у вас мало места на рабочем месте, но вам все равно нужно выполнять простые, легкие задачи. Этот инструмент по-прежнему предлагает большое количество функций, которые делают его полезным для новичков. Во-первых, у него есть мощный двигатель, который может обрабатывать сталь на высоких скоростях.

    Токарный инструмент также позволяет обрабатывать мягкие и цветные металлы с достаточной точностью и точностью, чтобы начинающие пользователи чувствовали себя профессионалами. Так как центральная высота 2,95 дюймов с центрами 5,31 дюйма, его лучше всего использовать для небольших заготовок. Однако, если вам нужно, вы можете увеличить диаметр до 1,96 дюйма, используя центральный блок.

    Пусть доступный внешний вид этого токарного станка не вводит вас в заблуждение, поскольку он включает в себя все варианты дизайна, которые делают его надежным устройством для выполнения нескольких проектов в течение долгого времени. Соединительный блок, коробка шпинделя, лезвие двигателя, редуктор, задняя бабка, ползунок размера и длинная стойка изготовлены из металлического материала. Есть даже защитный чехол для ремня. Этот тип компоновки гарантирует, что машина построена так, чтобы она могла выполнять последовательную работу, что делает ее полезной для долгосрочного инструмента.

    Features:

    • Motor box and spindle box
    • Size slider
    • 60W motor
    • All-metal design
    • 75mm center height

    What we love:

    • This works best as a инструмент для новичков, помогающий понять, как пользоваться токарным станком по металлу
    • Он поставляется с набором полезных инструментов для резки металла, которые помогут вам начать работу
    • Предлагает широкий выбор настроек скорости для простых проектов

    Нам это не очень нравится:

    • Будьте особенно осторожны при использовании этого токарного станка на полной скорости, так как устройство может вибрировать

    Мини-токарный станок, набор инструментов для токарного станка, токарный станок с мощным двигателем 12000 об/мин, токарный инструмент из быстрорежущей стали, защитный кожух ремня, силовой металлообрабатывающий станок 60 Вт

    • Станок с мощным двигателем, коробкой двигателя и коробкой шпинделя для объединенной конструкции.
    • Основные детали: такие как коробка шпинделя, задняя бабка, длинная стойка, ползунок размера, лезвие двигателя, редуктор, соединительный блок изготовлены из металлических материалов, с защитным кожухом ремня.
    • Высота центра 75 мм, расстояние между центрами 135 мм, скорость двигателя обычно падает до 2000 об/мин при использовании токарного станка для обработки металла.
    • Максимальная мощность двигателя составляет 60 Вт при использовании более мощного двигателя.
    • Токарный инструмент изготовлен из быстрорежущей стали, может обрабатывать мягкие, цветные и драгоценные металлы. Используя центральный блок, диаметр можно увеличить до 50 мм.

    4. Прецизионный настольный мини-токарный станок по металлу Erie Tools

    Прецизионный настольный мини-токарный станок по металлу Erie Tools представляет собой небольшой станок, разработанный специально для любителей. Вы можете легко настроить это, следуя инструкциям, и это не займет много места. Он не только прост в сборке, но и очень удобен в использовании. Вы можете точить, резать и сверлить детали из металла, дерева и пластика.

    Этот токарный станок по металлу включает внешние и внутренние зажимные кулачки, а также комплект из пяти твердосплавных фрез. Все эти аксессуары и инструменты полезны, когда вы пытаетесь выполнить более точные проекты.

    Этот токарный станок по металлу отличается еще большей универсальностью благодаря индикаторам резьбы. Они пригодятся, когда вам нужно повернуть головки винтов в диапазоне от 12 до 52 TPI. Кроме того, станок разработан как с метрическими, так и с дюймовыми индикаторами резьбы. Таким образом, вам не нужно идти и покупать тот или иной отдельно, так как вместо этого вы мгновенно получаете оба типа измерений.

    При использовании токарного станка по металлу вы можете легко установить четыре режущих инструмента одновременно. Это позволит вам переключаться между различными инструментами в середине проекта для выполнения определенных задач без необходимости полностью останавливаться и добавлять инструмент, который вам нужен в данный момент.

    Характеристики:

    • Набор из 5 твердосплавных фрез
    • Кулачки патрона (внешние и внутренние)
    • Регулируемая скорость: до 2500 об/мин
    • Индикаторы скорости подачи
    • 19

    Что нам нравится:

    • Относительно легко разбирать и чистить патрон для более плавного использования
    • Надлежащий вес, обеспечивающий устойчивую посадку без вибрации
    • Поставляется с легкодоступными инструкциями, которые помогут новичкам настроить его быстро

    Нам это не очень нравится:

    • Так как пластиковые шестерни со временем изнашиваются, рекомендуем приобретать запасные части заранее

    Erie Tools 7 x 14 Прецизионный настольный мини-фрезерный станок по металлу с переменной скоростью 2500 об/мин и цифровым считыванием с 5 шт. Набор фрез

    • Включает в себя токарный станок, ключ для патрона, комплект из пяти твердосплавных фрез, внутренние и внешние кулачки, 11 зубчатых передач и руководство пользователя
    • Сверлите, режьте и точите металлические, деревянные и пластмассовые детали с высокой точностью .
    • Настольный мини-токарный станок по металлу Erie Tools с переменной скоростью 7 дюймов x 14 дюймов создает прецизионные детали.
    • Двигатель с регулируемой скоростью, регулируемый до 2500 об/мин в любом направлении вращения, позволяет нарезать левостороннюю резьбу.
    • Индикатор резьбы помогает пользователям накрутить резьбу от 12 до 52 витков на дюйм. Метрическая или имперская.

    5. Токарный станок по металлу BestEquip

    Токарный станок по металлу BestEquip представляет собой прочный механизм, упакованный в мини-форму. Будучи моделью высокого класса, он может обслуживать тех, кому удобно пользоваться такой техникой. Таким образом, это более полезно для ветеранов-любителей или профессионалов, которые хотят заниматься некоторыми проектами дома, а также на работе.

    Это настольный токарный станок по металлу, изготовленный со стандартным 3-х кулачковым патроном с длинным поворотом над поперечными суппортами (29,5 дюймов), что дает вам возможность обрабатывать большие или тяжелые заготовки. Тем не менее, он также поставляется с 4-кулачковым патроном, чтобы предложить вам больше возможностей для использования станка.

    Несмотря на то, что машина может быть мощной, она также имеет защитную и прочную конструкцию, которая обеспечивает одновременно точную и безопасную работу. Он имеет плавный пуск, а также вращение шпинделя по часовой стрелке или против часовой стрелки с помощью переключателя переключения. Также имеется люнет, который обеспечивает максимальную неподвижность машины для использования без вибрации. Это, в свою очередь, поможет вашей работе оставаться стабильной. Конечно, этот токарный станок также имеет стандартные функции, такие как широкий диапазон переменной скорости, в котором вы можете определить скорость через встроенный светодиодный экран.

    Особенности:

    • Professional Compound Rest
    • 3-й чек (включен 4-чек)
    • Скорость переменной: 0-2250 об / мин
    • .

      • Светодиодный экран имеет хорошую контрастность, чтобы на нем было легче читать
      • В целях безопасности включает защитный экран
      • Подходит для резки как мягких, так и твердых металлов при различных скоростях резания

      Нам это не очень нравится:

      • При первоначальной настройке у этого станка могут быть ослаблены винты, поэтому перед использованием важно полностью отрегулировать станок

      Токарный станок по металлу BestEquip, настольный токарный станок 8 x 16 дюймов, мини-токарный станок по металлу, 0–2500 об/мин, регулируемая скорость, мини-токарный станок с 3-кулачковым патроном, настольный токарный станок по металлу, для различных типов токарной обработки металла

      • Бесступенчатая регулировка скорости: мини токарный станок по металлу с металлическими шестернями приводится в движение мощным двигателем. Переменная скорость: 0-2250 об/мин. Светодиодный экран показывает четкую и точную скорость для точной работы. Работайте либо вручную, либо с регулируемой скоростью автоматической подачи. Точность шпинделя: 0,0004–0,0012 дюйма (0,01–0,03 мм).
      • Большой диапазон поворота 400 мм: настольный токарный станок оснащен 3-х кулачковым патроном. Поворотная платформа: 8-1/4 дюйма (210 мм) и поворотная поперечная направляющая: 15-3/4 дюйма (400 мм) предлагают больше возможностей для крупногабаритных и/или тяжелых заготовок.
      • Профессиональная составная опора: Быстросменная резцедержатель мини-токарного станка может выполнять внутреннюю резку, торцевую резку и резку под углом, изменяя угол опоры резца и регулируя составную опору, свободно перемещая лезвия с помощью подающего стержня. 4-позиционный револьверный резцедержатель (макс. размер инструмента 3/8″).
      • Поддержка и защита: плавный пуск, переключатель для вращения шпинделя по часовой стрелке или против часовой стрелки. Оснащен цельнометаллическими шестернями. Люнет работает как концевая опора, обеспечивая работу без вибрации. Защита от брызг в комплекте.
      • Регулируемая задняя бабка: Конус задней бабки Шпиндель: MT2. Поверните рычаг по часовой стрелке, чтобы заблокировать шпиндель, и поверните по часовой стрелке, чтобы продвинуть маховик. Чтобы сместить заднюю бабку для нарезания конусов, отрегулируйте четыре установочных винта, расположенных на основании задней бабки. Ход: составной упор 2-1/8 дюйма (54 мм), поперечный суппорт 3 дюйма (76 мм).

      Часто задаваемые вопросы О токарных станках по металлу для дома Магазин

      На что следует обратить внимание при выборе токарного станка по металлу?

      Их дизайн многое говорит о продукте, например о простоте его использования. Удобный макет не только полезен, но и жизненно важен для тех из вас, кто только начинает. Это означает, что инструмент не слишком сложен и не требует от вас глубоких знаний перед его использованием.

      Когда у вас будет больше опыта, вы можете подумать о поиске более продвинутых токарных станков по металлу. У них будет сложный выбор дизайна, что делает их гораздо более полезными для работы, требующей большего мастерства и дополнительных дополнительных инструментов.

      Конечно, при покупке токарного станка по металлу вы также должны сосредоточиться на том, что собираетесь делать. Это связано с тем, что существует множество типов токарных станков по металлу, которые служат различным целям. Например, настольный токарный станок удобен, когда вам нужно установить его на верстаке, поскольку он меньше по размеру. С другой стороны, центральный токарный станок большой, но простой в использовании. Или, может быть, вам нужно что-то более специализированное для конкретной задачи, например, токарный станок.

      Насколько важен размер токарного станка по металлу?

      Размер токарного станка по металлу определяет, где его можно использовать и для чего. Например, если вам не хватает места, вы должны убедиться, что можете либо создать комнату, либо согласиться на меньший токарный станок по металлу, который лучше поместится на верстаке среднего размера. Таким образом, вы можете настроить токарный станок, держа другие необходимые инструменты под рукой.

      Токарные станки по металлу выпускаются различных размеров для поддержки проектов разного масштаба. Часто можно увидеть машины размером 7 дюймов. х 14 дюймов. для самых основных задач, в то время как другие могут достигать высоты около 11 дюймов. х 26 дюймов.

      Конечно, всегда можно найти нечто среднее. Таким образом, токарный станок по металлу может расти вместе с вами по мере развития ваших навыков. Помогает, если сам токарный станок по металлу адаптируется. Некоторые сконструированы таким образом, что вы можете увеличить диаметр машины, что позволяет выполнять проекты, которые могут быть немного шире или иметь странную форму.

      Насколько быстрым должен быть двигатель токарного станка по металлу?

      В токарном станке по металлу двигатель используется для вращения патрона. Если вы хотите выполнять работу в более быстром и эффективном темпе, вам нужен высокоскоростной токарный станок по металлу. Как правило, идеально подходят токарные станки по металлу с максимальной скоростью около 2500 об/мин. Эти скорости позволят вам резать более крупные куски. Кроме того, большая мощность гарантирует, что если вы режете более тяжелые детали, деталь будет продолжать резаться и поворачиваться плавно.

      В то же время вы хотите, чтобы также был хороший диапазон скоростей. Без более медленных скоростей вы, возможно, не сможете решать и эти более мелкие задачи, основанные на точности. Например, для нарезки винтов не требуются такие высокие скорости, как если бы вы работали над чем-то большим.

      Регулировка скорости также должна быть достаточно простой, чтобы вам не пришлось полностью останавливать проект и выяснять, как увеличить или уменьшить скорость. Некоторые из более современных токарных станков по металлу даже имеют светодиодные экраны, такие как токарный станок по металлу BestEquip, которые отображают текущую скорость для точной работы.

      Подведение итогов

      Выбор лучшего токарного станка по металлу требует понимания ваших целей, а также пространственных ограничений. Существует множество типов токарных станков по металлу, некоторые лучше подходят для начинающих, а другие более полезны для опытных пользователей. Понимание того, какой из них лучше всего подойдет для вашего проекта, зависит от ваших конкретных потребностей и набора навыков. Независимо от того, какова ваша цель, единственный способ достичь ее — это иметь подходящую машину для работы.

      По этой причине мы подробно рассмотрели пять лучших токарных станков по металлу, чтобы предоставить вам достаточно информации для принятия решения. Важно знать как можно больше о токарном станке по металлу, поскольку это то, что вы, скорее всего, будете использовать совсем немного, будь то в качестве хобби или в качестве работы, поэтому полезно, чтобы вы чувствовали себя совершенно непринужденно при его использовании.

      Если вам нужны краткие рекомендации, основанные на финансовых потребностях в качестве отправной точки, вы всегда можете напрямую ознакомиться с нашим лучшим выбором для нашего любимого недорогого токарного станка по металлу, нашего любимого станка среднего класса и нашего любимого токарного станка высокого класса:

      • Лучший вариант бюджета- Jectse Mini Rote
      • Лучший вариант среднего уровня- Vevor Metal Tale
      • Лучший вариант с высоким содержанием- 2020202020219

      Если вы просто хотите увидеть устройства стоимостью менее 1000 долларов, ознакомьтесь с 5 лучшими токарными станками по металлу менее чем за 1000 долларов.

      911metallurgist.com является участником партнерской программы Amazon Services LLC, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения платы за рекламу за счет рекламы и ссылок на Amazon.com.

      Как сделать самодельную собаку для токарного станка: Краткое руководство

      Когда вы начнете создавать более сложные и высокоточные детали на токарном станке по дереву или металлу, вам понадобятся новые инструменты. Обычный инструмент, который машинисты предпочитают изготавливать самостоятельно, — это токарная собачка, а это значит, что вы можете захотеть создать свою токарную собачку для использования.

      Токарный станок Simples можно создать с помощью большой гайки, длинного болта, маленькой гайки и гайки, удерживающей инструмент. Обрежьте большой болт без резьбы, затем прорежьте в нем небольшое отверстие, приварите к нему длинный болт и согните его под углом от 90° до 75°, чтобы он удерживался патроном.

      Важно знать, что обычно используются два типа токарных упоров: токарный упор с прямым хвостом и держатель с изогнутым хвостом. Гораздо проще создать токарную собачку с изогнутым хвостом, в то время как прямолинейная токарная собачка может потребовать некоторой точности, из-за которой вы можете работать над простой деталью в течение нескольких дней.

      Содержание

      Для чего нужна собака токарного станка?

      Если вы режете цилиндрическую деталь между двумя центрами, вам понадобится токарная собачка или держатель токарного станка, чтобы передать вращательное движение вашей детали. Токарная собачка позволяет резать с высокой точностью по центральным отверстиям или центральному отверстию.

      Собачка токарного станка делает то, что обычно делают трехкулачковый или четырехкулачковый патрон, заставляя деталь вращаться в соответствии со скоростью, установленной для станка. Тем не менее, из-за размера собачки токарного станка скорость станка должна быть уменьшена, чтобы гарантировать, что неуравновешенная нагрузка не будет проблемой.

      Мы всегда рекомендуем потратить немного больше времени на токарную рейку, чтобы убедиться, что она не вызовет у вас проблем, когда вы начнете резать. Токарный станок часто используется с деревянными деталями необычной формы, так как вы можете легко просверлить отверстие прямо через деталь и центрировать все с помощью двух центров.

      Какие инструменты вам понадобятся, чтобы создать своего токарного станка?

      Зная, как пользоваться токарным станком, мы должны начать искать инструменты, которые вам понадобятся. В отличие от большинства других предметов, которые вы можете сделать самостоятельно, токарная собака — это то, что вы хотите создать один раз и больше никогда не беспокоиться об этом.

      Лучшие токарные упоры требуют некоторой доработки и могут использоваться на токарных станках, чтобы гарантировать, что детали, которые вы режете, всегда будут точно отцентрированы. Вы можете создать токарную собачку с помощью нескольких простых ручных инструментов, но мы рекомендуем вам иметь следующие инструменты для сборки лучшей токарной собачки.

      • Токарный станок по металлу:  Наличие токарного станка по металлу гарантирует, что вы сможете вырезать любую круглую заготовку нужной формы, в том числе прорезать отверстие посередине. Если вы сделаете все проще и используете болт большего размера, токарный станок поможет вам легко удалить резьбу.
      • Шлифовальный станок:  Шлифовальный станок — лучший инструмент для удаления заусенцев и получения абсолютно гладкой готовой заготовки. Мы всегда рекомендуем вам иметь подходящую шлифовальную машину, чтобы гарантировать, что все будет гладко и правильно обработано.
      • Фрезерный станок: Фрезерный станок с несколькими режущими головками гарантирует, что вы сможете вырезать гораздо более сложные формы на своем новом токарном станке. Многие люди предпочитают использовать фрезерный станок, чтобы вырезать и нарезать резьбу в любом из отверстий, которые будут использоваться на собачке токарного станка.
      • Кислородно-ацетиленовая горелка:  Вам не нужно будет приваривать части изогнутого хвоста к собачке токарного станка с помощью горелки. Тем не менее, мы рекомендуем вам использовать его, чтобы помочь вам создать идеальный изгиб хвоста, чтобы вам не пришлось создавать сложные альтернативы.
      • Круглый стержень:  Изогнутый или прямой конец, который вы используете, предпочтительно должен быть изготовлен из куска круглого стержня. Это позволит легко прикрепить его к лицевой панели центра без необходимости формовать, шлифовать или резать слишком много проблем.
      • Болт:  Мы всегда рекомендуем использовать болты для механической обработки при креплении собачки токарного станка к обрабатываемой детали. Эти болты не ржавеют под воздействием масел и охлаждающих жидкостей, обычно используемых при резке на токарных станках по металлу, и не перегреваются при резке на токарном станке по дереву.
      • Режущие инструменты: Режущие наконечники из быстрорежущей стали или наконечники из карбида вольфрама потребуются для резки нужного материала. Мы всегда рекомендуем иметь их под рукой при работе с токарным или фрезерным станком по металлу, так как это будут инструменты, которые вам понадобятся.
      • Сварочные инструменты:  У каждого есть свое сварочное оборудование, и каждый практиковался в том, как использовать его так, как ему больше всего подходит. Мы рекомендуем вам использовать стиль сварки, который вам лучше всего подходит, так как при использовании токарная собачка будет подвергаться огромному инерционному давлению.

      Какие материалы лучше всего использовать для сборки вашего токарного станка?

      Мы видели все виды материалов, используемых для изготовления токарных станков, и мы видели, как многие из этих материалов не годились. Тем не менее, мы рекомендуем использовать либо мягкую сталь, либо алюминий, чтобы получить наилучшую токарную собачку, которая позволит вам иметь такую, которая прослужит гораздо дольше, чем вы ожидаете.

      Использование пластика или дерева часто означает, что у вас есть токарная собачка, которая начинает выходить из строя, когда вы начинаете крутить на высоких скоростях. Есть несколько причин, по которым вам придется использовать мягкую сталь или алюминий, и мы рассмотрим их от начала до конца.

      Токарные упоры из мягкой стали

      Лучший, но самый твердый материал для изготовления токарного станка — мягкая сталь; с этим материалом очень легко работать, и вы можете настроить его по своему усмотрению. Мягкая сталь также доступна по цене, что позволяет вам создать несколько токарных собачек разных размеров и позволяет вам попробовать несколько раз.

      Токарные кулачки, которые поставляют производители токарных станков, обычно изготовлены из чугуна с деталями из мягкой стали, которые были обработаны для идеальной работы. Простые токарные собачки часто создаются из металлолома из мягкой стали, который большинству людей приходится валять в мастерской.

      Алюминиевые упоры для токарных станков

      Алюминиевые упоры для токарных станков не вызывают такого большого дисбаланса при резке и лучше подходят для работы на токарных станках по дереву. Многие люди, которые делают токарные упоры из гаек, будут использовать алюминиевые токарные упоры, потому что большинство болтов и гаек сделаны из алюминия, особенно если они имеют большие размеры.

      Если вы работаете с токарным станком по дереву, то алюминий будет означать, что вы можете легко создать собачку токарного станка, которая может вращаться на гораздо более высоких скоростях. С токарным станком с прямым хвостом собаки обычно вращаются с еще большей скоростью, что позволяет людям легко выполнять высокоскоростные точные разрезы.

      Что нужно сделать, чтобы вырезать собственную изогнутую собачку на токарном станке?

      Теперь, когда у вас есть готовые материалы и инструменты, мы можем приступить к вырезанию собачки токарного станка, что не так сложно, как большинство других деталей, которые вы будете создавать. Однако, если вы не делаете это должным образом, у вас может быть токарная собачка, которая соскальзывает, когда вы режете деталь, которую вы точите.

      Лучшим токарным станком будет тот, который делает все, что от него требуется, но может создавать проблемы другим. Большинство машинистов и ремесленников заставляют своих токарных собак работать со своими токарными станками и помогают им создавать детали, которые работают должным образом, независимо от того, насколько велики детали.

      1. Формирование упора для токарного станка

      Первый шаг – вырезать отверстие для упора; в зависимости от того, что вы используете, для этого может потребоваться режущий инструмент на токарном станке или концевая фреза на фрезерном станке. Сначала вам нужно отрезать внешнюю сторону собачки токарного станка и убедиться, что она круглая и гладкая; затем вы можете сократить внутренний диаметр.

      Многие люди предпочитают токарную собачку, которая не является идеально круглой по внутреннему диаметру, что позволяет установочному винту выдвигать деталь в идеальное положение. Если вы используете гайку, убедитесь, что резьба полностью удалена, а деталь гладко отшлифована.

      2. Сверление и вырезание отверстий на собачке токарного станка

      На собачке токарного станка необходимо прорезать три отверстия, одно из которых необходимо нарезать, чтобы установочный винт работал правильно. Первое крепление должно быть всего на несколько миллиметров больше, чем используемый вами стержень, чтобы вы могли вставить в него стержень и закрепить его во время сварки.

      Если у вас есть фрезерный станок, вы можете вырезать отверстия и нарезать резьбу по мере необходимости. Тем не менее, сверлильный станок или ручной метчик можно использовать для сверления отверстий и нарезания резьбы в тех, которые вам нужно нарезать, при этом многие круглые токарные упоры имеют несколько установочных винтов для обеспечения надлежащего захвата.

      3. Изгиб и сварка стержня для собачки токарного станка

      Прежде чем приваривать согнутый хвост к собачке токарного станка, мы рекомендуем согнуть его под нужным вам углом. Это избавит вас от многих головных болей, т.к. Последним шагом в процессе будет приваривание изогнутой хвостовой части, чтобы обеспечить наилучшую посадку без повреждения собачки токарного станка.

      Многие ошибочно приваривают хвост к собачке перед тем, как согнуть ее, что повреждает собачку. Зажим токарной собачки в тиски может привести к ее изгибу, а это значит, что вам нужно ее разогнуть, что вызовет головную боль, так как ваша недавно созданная токарная собачка не будет работать должным образом.

      4. Проверка подгонки частей собачки токарного станка

      После того, как вы создали собачку токарного станка, вам нужно будет проверить ее посадку на токарном станке, используя два центра. Многие люди делают токарную собачку и предполагают, что она работает идеально, а затем сразу же начинают резать свою основную деталь, что приводит к дефектам и вырезам не по центру.

      Мы рекомендуем протестировать токарную собачку на куске обрезков материала, который может вам понадобиться, чтобы убедиться, что новая токарная собачка будет работать идеально. Это гарантирует, что ваши детали не будут повреждены без возможности ремонта, поскольку многие люди не проверяют, правильно ли работают их токарные приспособления перед использованием.

      Зачем используется токарная собачка?

      В отличие от патрона, при использовании двух центров нет прямого контакта с обрабатываемой деталью и центром токарного станка. Вместо этого вы установите планшайбу с центром и будете использовать центр токарного станка, чтобы получить деталь, которую вы режете.

      Собачка токарного станка передает вращение токарного станка на деталь, которую вы точите, используя изогнутый хвост или прямой хвост для соединения с токарным станком. Вот почему ваша собачка токарного станка должна иметь хвост, который правильно соединен с собачкой токарного станка, а собачка токарного станка должна быть надежно соединена с деталью.

      Если вы не уверены в сборке и использовании токарной собачки, мы всегда рекомендуем вам покупать токарную собачку у производителя токарного станка. Это будет означать, что токарная собачка имеет идеальную форму, и вам не придется беспокоиться о нестандартных формах, и токарная собачка всегда будет работать идеально.

      Заключение

      Создание собачки токарного станка — это то, что попытается сделать большинство ремесленников и машинистов, и при создании своей первой собаки вы должны стараться сделать ее максимально простой. Мы рекомендуем убедиться, что ваша собачка токарного станка прочная и простая в использовании, и прикрепляться к токарному станку и деталям, которые вы обрабатываете.

    РубрикаДом
