Как сделать вибростол самостоятельно в домашних условиях?

Сегодня многие стараются изготавливать тротуарную плитку самостоятельно. Но если цемент и песок достать не составит труда, то приобрести вибростол сможет далеко не каждый из-за его высокой стоимости. Однако его можно сделать самостоятельно, используя подручные материалы. Процесс создания оборудования несложный, единственный сложный навык, необходимый для этого – сварка.

Что такое вибростол?

Вибростол – это специальное вибрационное оборудование, предназначенное для машинной формовки бетонных изделий. В результате вибраций, исходящих от данной конструкции, бетонная структура уплотняется, способствуя повышению эксплуатационных качеств будущей плитки.

Из чего делается вибростол?

Для того чтобы самостоятельно сделать вибрационное оборудование, необходимо приготовить такие материалы:

  • лист металла (толщина 3-5 мм) – из него делается крышка стола;
  • металлические уголки (25х25/32х32) – играют роль бортика;
  • швеллера для окантовки столешницы;
  • электродвигатель;
  • профильные уголки (трубки) для перемычек на ножки;
  • стальная трубка (диаметр 4,5-5,5 см) для опоры;
  • 4 одинаковые стальные пружины – можно взять от амортизатора скутера;
  • плотные ремни, цепи.

Дополнительно нужно приобрести несколько видов болтов, гаек, шайб и ключей. Также следует подготовить рулетку, линейку, электроды, кабель и краска, защищающая вибростол от коррозии. Обязательно необходимо иметь болгарку, дрель и сварочный аппарат.

Технология изготовления вибростола

Вибрационное оборудование для формовки тротуарной плитки делается в несколько этапов:

  1. По периметру металлического листа привариваются уголки, создающие ограждающую рамку, предупреждающую падение форм со стола во время работы.
  2. Со стороны, противоположной ножкам, привариваются стальные стаканы, к которым крепятся пружины, обеспечивающие передачу вибрации на столешницу и ее устойчивость.
  3. На раму стола устанавливается вибродвигатель, который можно купить или сделать самому. Для этого по центру с нижней стороны виброплиты приваривается швеллер с небольшими отверстиями.

После этого остается лишь подключить готовое оборудование и наслаждаться его работой.

Вибростол за несколько минут – самый простой и быстрый вариант

Если сварочные умения отсутствуют, то можно собрать такую простейшую конструкцию:

  • Прикрепите разбалансированный двигатель к листу фанеры или металла. Он должен быть разбалансированным, с небольшой мощностью.
  • Установите на ровную поверхность земли покрышку, снятую с грузовика.
  • Переверните лист так, чтобы двигатель смотрел вниз.
  • Положите лист на покрышку и включите электродвигатель.

Вот так можно создать вибростол всего за несколько минут. Однако в данном случае следует учитывать, что такое оборудование подойдет только для маленькой партии бетонных изделий и послужит недолго.

Вибростол своими руками для тротуарной плитки, чертеж вибростола для тротуарной плитки

Вибростол используется для повышения плотности и равномерного распределения бетонной смеси в форме. Такое оборудование стоит недешево. Но для домашнего производства плитки или бетонных блоков нет смысла покупать сложные и дорогостоящие конструкции.

Схема вибростола для изготовления тротуарной плитки и блоков

1 — опора стола, 2 — столешница, 3 — разъём электропитания, 4 — вилка электропитания, 5 — включатель вибраторов, 6 — амортизаторы, 7 — вибратор электромеханический



Как сделать вибростол для тротуарной плитки своими руками?

Размер оборудования зависит от формы изделий и объема работ. Оптимальные габариты столешницы для самостоятельного изготовления небольших партий тротуарной плитки — 700х700 мм. При изготовлении своими руками вибростола для блоков увеличьте длину столешницы до 2000 мм.

Здесь Вы можете ознакомиться с каталогом вибростолов для тротуарной плитки, реализуемых ООО ГК «ТехМаш».

Необходимые материалы представлены в таблице

Внимание: все размеры, указанные в статье, носят справочный характер и могут варьироваться в зависимости от мощности вибратора и габаритов стола.

Опора вибростола

Каркас

Ножки

Материалы

Размеры сечения

Материалы

Размеры сечения

Металлический уголок, швеллер или трубы любого профиля. Толщина 1,5 мм. Длина зависит от габаритов конструкции.

Полка уголка не менее 30 мм

Четыре отрезка трубы круглого или квадратного сечения.

Толщина 1,5 мм. Длина зависит от высоты вибростола.

Ø труб круглого сечения 1,5–2″

Ø труб круглого сечения от 1″

Квадратное сечение 44х44 мм

Квадратное сечение

от 25х25 мм

Болты для крепления амортизаторов (для лучшей фиксации на болты надевается резиновый шланг).

 М14х40

Подошвы толщиной 1,5 мм

лист 55х55 х1,5 мм

Уголок для перекладин

20 х20 х1,5 мм

Столешница

Материалы

Размеры

Листовое железо

Толщина 8–10 мм

Труба для рамки

Сечение 40х20 мм или 40 х40 мм

Швеллер для крепления двигателя

№ 8 (80х40 мм)

Гайки для фиксации амортизаторов

М12

Толстый прут для изготовления бортиков



Амортизаторы

Стальные пружины (6 штук)

В некоторых случаях применяют резиновые амортизаторы, обеспечивающие минимальную амплитуду колебаний.

Вибратор

Электродвигатель с дебалансом на 220 В



Порядок работы

Для работы потребуются:
• сварочный аппарат с мощностью, позволяющей сваривать металл толщиной 4 мм;

• электроды Ø 3 мм (для полуавтоматов — сварочная проволока Ø 0,8)
• болгарка;
• дрель;
• болты и гайки;
• рулетка.



Сборка основания

Работа начинается со сварки каркаса. Он изготавливается из металлического швеллера или уголка. Чтобы конструкция получилась достаточно жесткой и прочной, используйте уголки толщиной 1,5 мм и размером полки от 30 мм.

К каркасу привариваются четыре ножки, выполненные из трубы любого профиля (размеры квадратного сечения — 44х44х1,5 мм; диаметр круглого сечения — 2″, толщина — 1.5 мм).

Высота вибростола для изготовления тротуарной плитки подбирается индивидуально, в зависимости от предпочтений работающего. Для человека среднего роста (175 см) рекомендованная высота столешницы — 90 мм.

При необходимости высота стола может быть уменьшена до 60 мм. Это облегчает заливку бетона и снятие форм. Но следите, чтобы двигатель не касался пола.

Ножки должны быть одинакового размера, иначе крышка стола наклоняется и раствор при вибрации вытекает.

Для повышения прочности между ножек желательно приварить перекладины или распорки. Для них достаточно уголка с размерами 20х20х1,5 мм.

Важно: для устойчивости вибростола под ножки необходимо наварить «подошвы» — стальные пластины размером 55х55х1,5 мм, которые крепятся к полу болтами. Если вы не планируете передвигать вибростол, то забетонируйте ножки.

По углам каркаса привариваются штыри или болты М14х40, предназначенные для крепления амортизаторов. На них надевается резиновый шланг, фиксирующий и уплотняющий соединение.

Сбоку приваривается стальной лист для монтажа розетки и выключателя.



Сборка столешницы

Для рабочей поверхности желательно использовать стальной лист толщиной 8–10 мм. С обратной стороны столешницы приваривается рама, выполненная из трубы квадратного профиля с размерами сечения 40х40 мм. К рамке привариваются гайки для крепления амортизаторов.

Крышка стола должна иметь бортики, препятствующие сползанию форм во время работы вибростола.

К середине столешницы с обратной стороны приваривается швеллер, к которому прикрепляют вибратор.

Крышка стола должна быть гладкая. Впадины и выпуклости снижают качество поверхности плитки. Чтобы бетон равномерно распределялся по формам, при установке столешницы тщательно выставляйте уровень.



Амортизаторы

Амортизаторы передают на столешницу колебания, возникающие при работе двигателя. В качестве амортизаторов используются стальные пружины. Хорошо подходят пружины от мопеда, разрезанные на две части, от клапанов или амортизаторов автомобильного двигателя. Амортизаторы располагаются в каждом углу столешницы и по центру длинных сторон.

На раме станины привариваются болты или металлические штыри. Для надежности соединения на них надевается резиновый шланг — на высоте болтов амортизаторы стоят жестко, пружинит только верхняя часть соединения.

Высота крепежа составляет 1/3 от длины пружин. Амортизаторы привариваются к столешнице. Вместо болтов можно использовать металлические стаканы. В этом случае пружины вставляются внутрь.

Допускается и полностью неразъемное соединение: амортизаторы приварены одним концом к раме, а вторым — к рабочей поверхности.



Вибратор

Электродвигатель с дебалансом жестко закрепляется на столешнице. Для этого к обратной стороне рабочей поверхности приваривается швеллер, делаются четыре отверстия под болты. Крепится вибратор болтами через шайбы и граверы.

Мы рекомендуем использовать площадочные вибраторы ИВ-98 и ИВ-99. Это популярные модели, которые всегда имеются в продаже. При необходимости электродвигатель легко можно будет заменить. Для домашнего использования подойдет модель на 220 В.

Важно: при использовании моделей ИВ-98 или ИВ-99 амплитуда колебаний достаточно сильная, поэтому толщина столешницы — не менее 10 мм. В противном случае, необходимо утяжеление конструкции бетонными балластами.

В качестве вибратора можно использовать и бытовые электродвигатели (например, от стиральной машины) с самодельным эксцентриком. Они обладают меньшей мощностью, но выдерживают всего 20–30 циклов запуска.



Регулировка вибратора

Возмущающая сила в кН рассчитывается по формуле:

F = 30(Mс + 0,3Мб) / 1000

где, Мс — масса столешницы;
       Мб — масса бетона.

Для уменьшения амплитуды колебаний измените вес или размер пластин дебаланса.



Прочее

Для защиты от коррозии окрасьте конструкцию грунт-эмалью по ржавчине «3 в 1». Покрытие наносится в три слоя. Краска быстро сохнет, не требует предварительной зачистки поверхности от ржавчины, устойчива к воздействию воды и масел.

Как сделать вибростол своими руками, чертежи

Несмотря на свой «юный» возраст, тротуарная плитка набирает в нашей стране популярность. Причины этого понятны – материал предлагает отличные технические параметры, эстетичность, экологичность, а также более чем доступную цену. Плитку можно изготовить самостоятельно. В связи с тем, что покупка фабричного станка связано со значительными тратами, нами будет рассмотрена сборка вибростола в домашних условиях.

Принцип работы вибростола

Прежде чем переходить непосредственно к изготовлению вибростола, разберёмся, что это такое. Вибростол – приспособление, поверхность которого может совершать колебательные движения с заранее заданной частотой – порядка 3000 колебаний за минуту. Он может быть использован для производства тротуарной плитки и других изделий из бетона, по технологии вибролитья. С его помощью можно проводить следующие работы:

  • Трамбовать цементные, асфальтобетонные смеси с разными фракциями;
  • Изготавливать памятники, тротуарную плитку, подоконники, еврозаборы и прочее;
  • Производить пеноблоки.

Устройство вибростола для производства тротуарной плитки не отличается сложностью – основу составляет надёжная станина, сверху на которой крепится рабочая поверхность, удерживаемая посредством подвесов или пружин. Эта столешница — важнейший компонент, на ней располагаются рабочие формы с бетоном.

В нижней части станины устанавливается электродвигатель нужной мощности, с расположенным на валу эксцентриком. Последний отвечает за радиальное перемещение центра тяжести у мотора, что обеспечивает тому непрерывное вибрирование. Как правило, самодельный вибростол оснащают двигателями марки ИВ-99 или ИВ-98.

От мотора колебания передаются на рабочий стол, дальше к стальным и полимерным формам. Происходит постепенное оседание, уплотнение бетона, с одновременным выходом из него воздушных пузырьков. Это позволяет получить высококачественное изделие, невосприимчивое к нагрузкам и температурным колебаниям.

Материалы и инструменты для работы

Чтобы сделать вибростол нам потребуется:

  • Стальная труба;
  • Металлический уголок или профиль швеллерный 50х50 мм;
  • Стальной лист под столешницу;
  • Пластины из стали;
  • Электродвигатель требуемой мощности;
  • Стальные пружины или рессоры для обеспечения вибрации;
  • Крепёжные элементы – болты и шайбы;
  • Сварочный аппарат;
  • Болгарка;
  • Электродрель;
  • Измерительный и разметочный инструмент.

Последовательность проведения работ

Что же, переходим к изготовлению стола для производства тротуарной плитки. Для начала свариваем из швеллера или уголка его основание. Габариты вибростола любые – всё зависит от конкретной ситуации и предпочтений мастера, но наиболее часто они имеют размер 700х700 мм (смотрите чертежи для ознакомления). Важно, чем больше стол, тем мощнее должен быть двигатель. В качестве ножек можно использовать металлическую трубу – высота произвольная, главное, чтобы двигатель не касался пола.

Для большей устойчивости под ножки привариваем пластины. Впрочем, подобное решение актуально лишь для переносной вариации вибростола для изготовления тротуарной плитки, в противном случае ножки можно просто вкопать в землю и залить бетонным раствором.

По углам полученной станины, а также по центру продольных боковин устанавливаем стальные пружины. Их потребуется 6 штук, а взять их можно от клапанов. Устанавливать их следует в предварительно сваренные стаканы. Эти пружины и обеспечивают вибрацию при работе. Сверху на пружины мы укладываем стальной лист, толщиной от 8 мм, к нижней плоскости которого прикручиваем электродвигатель, дополнительно фиксируя его к уголку или швеллеру, расположенному поперёк вибростола. Поверх листа укладываем заранее подготовленные формы и заливаем их раствором. Готовые формы можно купить в любом магазине стройматериалов, а в случае необходимости их без проблем можно сделать самостоятельно.

Важно, чтобы мотор имел разбалансировку, иначе никакой вибрации не получится. Регулирование амплитуды колебаний достигается посредством вращения особого болта, зафиксированного в эксцентрике контргайкой.

Заключение

Мы с вами разобрались, как сделать простейший вибростол по производству тротуарной плитки своими руками. Особой сложностью сборка не отличается, главное заранее подготовить всё необходимое для работы, быть внимательным и терпеливым. Удачи!

Изготовить вибростол в домашних условиях

[REQ_ERR: OPERATION_TIMEDOUT] [KTrafficClient] Something is wrong. Enable debug mode to see the reason.

Расформовочный применяется для извлечения готовой продукции из форм или опалубки, если того требует ситуация.

Его конструкция проста и, как правило, основную сложность представляет выбор оптимальной амплитуды вибрации. Стальные уголки и трубы для конструирования опоры и пластины для закрепления столешницы к основанию с помощью анкеров.

Нюансы при подготовке к работе

Электродвигатель или вибратор. Профессиональный приобретается отдельно, но при небольших объёмах производства подойдёт и однофазовый вибромотор, мощность которого должна быть не более вт. Метизы для двигателя, а также крепления для фиксации нашего стола к полу.

Чтобы сделать вибростол своими руками достаточно будет стандартных инструментов, которые есть у большинства домашних мастеров. Самый сложный навык, что может понадобиться, это умение пользоваться сваркой. Самодельный вибростол даже будет выигрывать в сравнении с заводским, так как будет рассчитана под свое строительство: размер плиток и их количество которое будет изготавливаться за один раз. Каждый вибростанок для производства блоков имеет примерно одинаковую конструкцию, детали которой лишь немногим отличаются в персональных модификациях.

Здесь обязательно необходимо именно наличие контргаек, шплинтов, и подобных фиксаторов, так как любые резьбовые крепления будут расходиться при воздействии вибрации в дальнейшем.

Для того чтобы регулировать скорость и амплитуду вибрации, можно приобрести электронный потенциометр переменного тока и установить его вместе с вибромотором. Данная конструкция позволит вам работать с разными видами смесей и растворов. Стоит понимать, что прежде, чем приступить к работе, необходимо сделать наброски будущего вибростола.

Отметить места крепления электрометра, а также определиться с габаритами установки и её комплектующих. Оптимальной высотой для вибростола принято считать конструкцию в 80 см.

При производстве формовочных матриц, бетонных блоков, тротуарной плитки, брусчатки, искусственного камня, лепнины, предметов декора и прочих изделий из бетона и гипса используется целый спектр разнообразных приборов и устройств. Одним из подобных является вибростол — специальная установка, благодаря которой можно уплотнить смесь в форме и дегазировать полиуретан для форм или иной компаунд, а также бетонную или гипсовую смесь, что послужит улучшению структуры материала и положительно скажется на готовом изделии. В данной статье речь пойдёт о том, как изготовить вибростол своими руками. Данное техническое устройство состоит из следующих элементов: Опорная стойка и рама, рабочая поверхность собственно, сам стол, который крепится к основанию конструкции на пружины, где происходит работа , механический электровибратор, либо другой прибор, обеспечивающий вибрацию и устройство запуска вибростола.

Длинна и ширина установки варьируется в зависимости от размеров опалубки, куда вы будете лить полиуретан для форм, или форм, с которыми вы работаете. Рама сваривается из четырёх равных отрезков уголка, стального профиля или трубы. К раме необходимо приварить ножки и закрепить на них пластины для анкеровки.

Также можно увеличить устойчивость конструкции, дополнительно приварив металлические трубы по периметру или крест — накрест. Рекомендуется использовать 6 пружин.

Отлично для этого подходят пружины, которые установлены на мопедах.

Поверх пружин монтируется металлический лист, который имеет толщину в 8 мм и надежно закрепляется специальными креплениями двигатель. Устанавливать двигатель, рекомендуется в полном соответствии с имеющимися чертежами, иначе эффективность его работы может значительно снизиться.

Дальше на поверхность столешницы укладывают специальную форму, в которую заливается бетон. Такую форму можно приобрести в магазине или же можно сделать самостоятельно.

Что нужно подготовить – инструменты и материалы

Чтобы сделать надежный вибростол, который будет эффективен в работе, необходимо строго следовать указанной инструкции по его выполнению собственными руками. Помимо всего указанного, не помешает установка специализированного потенциометра для осуществления более точной настройки вибрации.

Меняя напряжение, имеется прекрасная возможность настраивать необходимую частоту под разнообразные виды применяемого раствора.

Среди частных застройщиков набирает большую популярность обустройство экологически чистого покрытия площадок и дорожек, сделанного из тротуарной плитки. Но при этом цена на материалы довольно высокая, что приводит к поиску методов более дешевого получения.

Это в значительной степени увеличивает надежность выпускаемой плитки для тротуара, а также позволяет сэкономить время на производство. При изготовлении вибростола нужно учитывать некоторые нюансы, которые очень важны для его правильной работы:. Сделать качественный и эффективный вибростол своими собственными руками вполне возможно и для этого не потребуется тратить очень много времени и денежных средств.

Вибростол для тротуарной плитки своими руками: пошаговая инструкция

В итоге, получится надежная и очень практичная в использовании конструкция, которая позволит Вам изготавливать качественную и надежную тротуарную плитку в любом необходимом Вам количестве с минимальными денежными затратами. Вибростол для тротуарной плитки своими руками. Что такое вибростол?

Виды вибростолов для плитки Материалы и инструменты для изготовления вибростола Пошаговая инструкция изготовления вибростола Хитрости при изготовлении оборудования. Мягкие пружины создают меньше шума, но могут сильно сжиматься. Учитывая, что подбирают их опытным путём, лучше не рисковать.

Нормально работать такие двигатели будут при условии, что они абсолютно одинаковые. Некоторые намеренно идут на такой шаг, планируя регулировать силу вибрации, включая один или два мотора одновременно.

Как сделать вибростол своими руками?

На нижней горизонтали опор устанавливаются винты 20х, для регулировки стола по уровню. Хорошо подходят для этого пружины от клапанов двигателя автомобиля ЗИЛ или любого другого большегрузного автомобиля. Отрезки трубок привариваются по три штуки на каждую опору. Трубки исполняют роль стаканов под пружины.

В самодельном варианте вибропривода подшипники вала двигателя под воздействием знакопеременных колебаний подвергаются повышенным нагрузкам. Указанного недостатка лишен покупной вибратор, имеющий увеличенный ресурс эксплуатации.

Можно также закрепить к нижней плоскости стола вал на подшипниковых опорах, который имеет смещенный центр тяжести. С помощью ременной передачи конструкцию можно соединить со шкивом мотора. Уровень и направление вибрации в данном варианте регулируется положением эксцентрично закрепленного груза.

Делаем вибростол своими руками: подробное описание 4-х основных этапов

По предварительно разработанным чертежам несложно изготовить вибрационную площадку, руководствуясь следующим алгоритмом:. Монтаж электродвигателя на вибростол.

Важно надежно сварить детали рамы, воспринимающие вибрационные нагрузки. При выполнении работ обратите внимание на следующие моменты :.

Описание процесса

При сборке и устройства соблюдайте меры безопасности :. Рекомендации помогут самостоятельно изготовить вибрационную площадку. Технология изготовления несложная. Важно тщательно продумать особенности конструкции, серьезно отнестись к разработке эскиза и соблюдать последовательность операций.

Изготовление вибростола в домашних условиях

Изготовленный своими силами агрегат обеспечит эффективное уплотнение изделий в домашних условиях. Техника и материалы Как сделать вибростол своими руками? Техника и материалы.

особенности, изготовление, схемы, чертежи, инструкции

Изготовление тротуарной плитки, а также изделий из бетона, гипса или строительных смесей предусматривает уплотнение рабочего состава. Под воздействием вибрации рабочий раствор заполняет угловые участки формы, приобретает повышенную прочность и необходимую структуру. С целью изготовления бетонных изделий, предназначенных для бытового применения, можно сделать своими руками вибростол. Это недорогое и простое в изготовлении оборудование по эффективности работы не уступает промышленным образцам.

Вибростол своими руками

Знакомимся с оборудованием – вибрационный стол

Для машинной формовки изделий из бетона, залитых в специальные формы применяется вибрационное оборудование – вибростол формовочный универсальный. Своими руками изготовить агрегат возможно, главное, понимать его назначение, устройство и принцип работы. Оборудование представляет собой металлическую конструкцию с шарнирно закрепленной рабочей площадкой, на которой размещены залитые формы.

Плита совершает до трех тысяч колебаний за одну минуту, что позволяет:

  • повысить плотность бетонного массива;
  • увеличить прочностные характеристики;
  • избавиться от воздушных включений.

В результате вибрационного воздействия уплотняется бетонная структура, что положительно влияет на качество, а также ресурс эксплуатации тротуарной плитки и других видов продукции.

Для чего предназначен вибростол

Малогабаритная вибрационная площадка, изготовленная в бытовых условиях, предназначена для решения широкого круга задач:

Производительность устройства определяется площадью рабочей плиты, а также интенсивностью колебаний.

Вибростол – особенности конструкции

Площадка, предназначенная для вибрационной формовки, представляет собой механизм, состоящий из следующих элементов:

  • стальной рамы. Она представляет собой массивную металлоконструкцию из вертикальных стоек, к которым жестко приварены перемычки;
  • рабочей плиты. Она представляет собой горизонтальную основу с буртиком по верхнему контуру, ограничивающим подвижность форм;
  • вибрационного двигателя. Устанавливая двигатель для вибростола своими руками, нужно обратить внимание на массу эксцентрика, передающего плите колебания;
  • подвижного узла крепления. Он обеспечивает соединение плиты со станиной. Представляет собой четыре пружинных элемента, установленных в стаканах;
  • пускового автомата. Он выполняет функции подачи и отключения напряжения на вибродвигатель, а также защищает от тепловых перегрузок.

Решая, как сделать самому вибростол, следует обратить внимание на его рабочие характеристики.

Из чего состоит устройство вибростола

Главные параметры, влияющие на эффективность уплотнения и качество изготавливаемой продукции:

  • амплитуда колебательного движения;
  • частота вращения вала вибромотора.

Для обеспечения оптимальных характеристик необходимо:

  • правильно подобрать конструкцию эксцентрика;
  • выбрать место крепления вибрационного привода;
  • укомплектовать площадку электродвигателем расчетной мощности.

Подбор оптимальных режимов производится экспериментальным путем.

Как функционирует самодельный вибростол

До того как сделать вибростол, необходимо изучить принцип работы агрегата.

Формовочное устройство работает довольно просто:

  1. Производится жесткая фиксация рамы к напольной основе.
  2. Подсоединяется к пусковому устройству кабель питания.
  3. Проверяется функционирование оборудования на холостом ходу.
  4. Ставится на вибрационную плиту литформа, наполненная рабочей смесью.
  5. Подается электропитание путем нажатия на кнопку «Пуск».

    Схема вибростола и просеивателя песка

  6. Происходит виброуплотнение бетонного раствора.
  7. Отключается электропитание нажатием на кнопку «Стоп».
  8. Снимаются уплотненные формы с продукцией.
  9. Осуществляется следующий цикл трамбования.

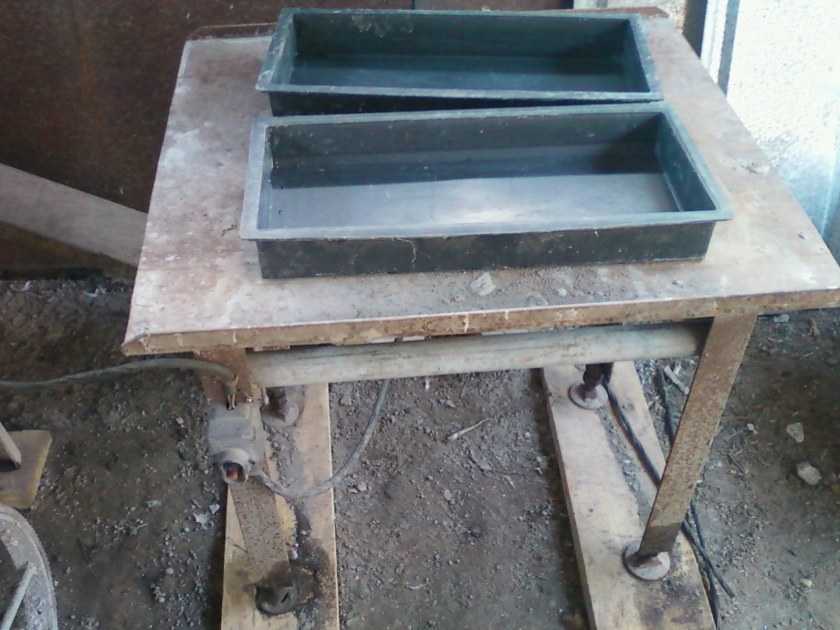

Самодельный вибростол из стиральной машины и промышленное оборудование функционируют по одинаковому алгоритму.

Готовимся сделать вибростол своими руками – материалы и инструменты

Подготовьте все необходимое, чтобы изготовить вибростол своими руками. Чертежи позволяют определить перечень материалов для его сооружения.

Необходимо подготовить:

Установка частотного регулятора позволит менять интенсивность формования при изготовлении продукции из различных стройматериалов.

Конструируем самодельный вибростол своими руками – простые решения

Планируя изготовить вибростол формовочный универсальный своими руками, чертежи необходимо заранее приобрести или начертить самостоятельно. Важно определиться с конструктивными особенностями вибрационного агрегата. Используются следующие разновидности виброуплотнителя:

  • оборудование для формовки. Применяется для вибрационной трамбовки бетонного раствора, залитого в литформы;
  • расформовочное устройство. Предназначено для извлечения затвердевших изделий из форм с помощью специального приспособления;
  • нестандартные варианты конструкции. Используются для изготовления ограниченного количества продукции в домашних условиях.

Достоинством упрощенной конструкции является возможность сборки за ограниченное время без дополнительных денежных затрат с использованием имеющегося оборудования и материалов.

Схема простого вибростола своими руками

Простейшие варианты:

  • на базе автомобильных скатов. Для сборки трамбовочного приспособления необходимо 2-3 ската, молоток, а также деревянные щит, размеры которого позволяют поместить формы. Процесс уплотнения происходит при установке форм на деревянный щит, находящейся на покрышках. При постукивании резиновым молотком происходит уплотнение бетонного состава;
  • с использованием дрели или перфоратора. В конструкции используется плита, изготовленная из металлического листа или дощатого щита. Столешница размещается на горизонтальной основе и упирается в стену демпфером, изготовленным из куска резины. При включении перфоратора, подведенного к противоположной стороне основания, происходит уплотнение материала.

Возможны также другие варианты, предусматривающие использование старой стиральной машины, а также бывших в употреблении электрических двигателей от бытовых устройств.

Разрабатываем чертеж вибростола

Необходимо знать, разрабатывая чертеж на вибростол, как сделать его правильно.

Для этого необходимо:

  • использовать проверенную документацию, по которой ранее изготавливалась вибрационная площадка;
  • самостоятельно разработать эскиз, используя действующий образец.

Обратите внимание на следующие рекомендации:

  • оптимальные размеры столешницы составляют 50х100 см;
  • расстояние от пола до рабочей поверхности не должно превышать 80 см.
Как самостоятельно сделать вибростол

При разработке чертежа важно учитывать следующие требования:

  • двигатель не должен касаться основания или элементов металлоконструкции;
  • поверхность рабочего стола располагается горизонтально;
  • ноги рамы должны иметь равную длину для обеспечения устойчивости;
  • ребра жесткости устанавливаются в углах для повышения устойчивости.

До разработки рабочей документации нужно предварительно определить размеры агрегата и место крепления мотора. Желательно располагать вибродвигатель в центре масс всей металлоконструкции.

Подбираем двигатель для вибростола

В качестве источника колебаний можно использовать различные двигатели:

  • бывший в употреблении или новый мотор мощностью до 1000 Вт. Он способен передавать вибрацию столешнице с габаритами 0,8х1,5 м. На приводном валу электродвигателя необходимо закрепить два эксцентрика, угловое положение которых можно изменять. Это позволит регулировать амплитуду и силу колебаний;
  • вибродвигатель промышленного изготовления. Он должен крепиться к поверхности рабочего стола. Стандартный вибромотор оснащен эксцентриками, установленными с противоположных сторон вала. Регулируя взаимное положение дисбалансов, можно изменять уровень вибрационного воздействия.

В самодельном варианте вибропривода подшипники вала двигателя под воздействием знакопеременных колебаний подвергаются повышенным нагрузкам. Указанного недостатка лишен покупной вибратор, имеющий увеличенный ресурс эксплуатации.

Двигатель для самодельного вибростола

Можно также закрепить к нижней плоскости стола вал на подшипниковых опорах, который имеет смещенный центр тяжести. С помощью ременной передачи конструкцию можно соединить со шкивом мотора. Уровень и направление вибрации в данном варианте регулируется положением эксцентрично закрепленного груза.

Как сделать своими руками вибростол – чертежи и инструкция

По предварительно разработанным чертежам несложно изготовить вибрационную площадку, руководствуясь следующим алгоритмом:

  1. Разметьте металл согласно чертежу, и прирежьте заготовки.
  2. Сварите из стального профиля основу площадки с заданными размерами.
  3. Приварите подпятники для крепления рамы к опорным стойкам.
  4. Соедините ноги рамы с прямоугольной основой.
  5. Установите ребра жесткости и элементы верхнего пояса.
  6. Поместите прихваченную раму на ровном полу и проверьте ее геометрию.
  7. Окончательно проварите сваркой все участки соединения.
  8. Установите подстаканники, превышающие диаметр пружин на 4–6 мм.
  9. К рабочей площадке приварите буртик из уголка с размером полки 4,5 см.
  10. Усильте столешницу ребрами жесткости и приварите элементы крепления мотора.
  11. Приварите к нижней плоскости столешницы подстаканники для пружин.
  12. Проверьте соосность подстаканников для пружин, в которые они вставляются.
  13. Зафиксируйте вибрационный двигатель под столешницей.
  14. Установите пружины и соберите раму с площадкой.

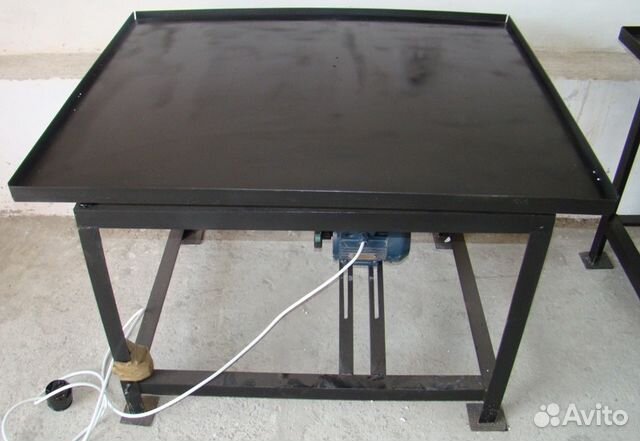

    Монтаж электродвигателя на вибростол

  15. Обеспечьте неподвижность виброплощадки, закрепив ее к полу.
  16. Подсоедините кабель питания, и запустите устройство.
  17. Установите на столешнице груз, имитирующий залитую форму.
  18. Проверьте работу агрегата и отрегулируйте эксцентриком параметры вибрации.

Важно надежно сварить детали рамы, воспринимающие вибрационные нагрузки.

Как сделать своими руками вибростол без ошибок

При выполнении работ обратите внимание на следующие моменты:

  • наличие бортика по периметру стола;
  • возможность регулировки амплитуды колебаний;
  • надежность крепления рамы к полу;
  • качество сварных швов;
  • горизонтальность при установке столешницы.

Изготовление площадки согласно чертежам позволит избежать ошибок.

Изготовление вибростола своими руками – требования безопасности

При сборке и устройства соблюдайте меры безопасности:

  • используйте защитные очки при сварке и работе с «болгаркой»;
  • заземляйте электроинструмент и привод устройства;
  • выполняйте сварочные работы в специальной одежде.

Не забывайте, что в помещении, где варят, должен быть огнетушитель.

Заключение

Рекомендации помогут самостоятельно изготовить вибрационную площадку. Технология изготовления несложная. Важно тщательно продумать особенности конструкции, серьезно отнестись к разработке эскиза и соблюдать последовательность операций. Изготовленный своими силами агрегат обеспечит эффективное уплотнение изделий в домашних условиях.

изготовление вибростола для тротуарной плитки в домашних условиях

Для изготовления вибростола своими руками, кроме стандартного набора инструментов, необходим еще сварочный аппарат и навыки работы на нем. Заранее готовятся необходимые материалы в виде уголков и швеллеров. Продумывается конструкция стола и рассчитывается мощность необходимого двигателя. На таком приспособлении можно изготавливать тротуарную плитку на дачном участке.

Характеристика вибростола

Изготовление вибростола для тротуарной плитки своими руками оправдано если есть дачный участок. Используется тротуарная плитка на даче для мощения дорожек.

Предназначение стола заключается в уплотнении раствора с удалением из него пузырьков воздуха при изготовлении тротуарной плитки. Происходит это за счет колебательных движений рабочей поверхности. Эта вибрация обеспечивается работой двигателя, частота которого составляет 3 тыс. об/мин. Затем плитка вынимается из форм и отправляется на просушку.

Классификация оборудования

В зависимости от направления вибрации, столы бывают:

  • с горизонтальными колебаниями;
  • с вертикальными колебаниями.

Широкое распространение в России получили столы именно с горизонтальными колебаниями, но в некоторых случаях применяются и конструкции с вертикальной вибрацией.

Колебательные движения станины приспособления с горизонтальной вибрацией совершаются при помощи двигателя, у которого на валу установлен эксцентрик. Вращаясь, он вызывает вибрацию верхней половины стола.

По способу установки изделия бывают:

  • стационарные;
  • мобильные.

Если тротуарную плитку требуется на оборудовании сформировать, то такие столы называются формовочными. А в случаях, когда плитку нужно выбить из формы, изготавливается расформовочная конструкция.

Подготовка необходимых материалов

Чтобы хорошо представлять, как своими руками сделать вибростол, предварительно необходимо сделать чертеж. После этого необходимо начать заготавливать материалы для оборудования:

  • Для столешницы может быть применена фанера толщиной 14 мм. Такой стол будет работать без лишнего шума и за счет небольшого веса давать хорошую вибрацию. Если применяется лист металла, то его толщина может составлять 5−10 мм. Ресурс стола при использовании такого материала возрастает. В случае если используется лист толщиной 4 мм, то к нему требуется приварить ребра жесткости в виде уголков.
  • Заготавливаются металлические уголки 50×50 мм, которые будут привариваться по периметру столешницы. Они необходимы для того, чтобы формы с плитками не упали в процессе вибрации.
  • Швеллер, к которому будет крепиться мотор.
  • Металлические трубы для ножек.
  • Трубы для основания.
  • Пластины из металла для формирования подошв.
  • Пружины. Длина 113 мм.
  • Болты под пружины или стаканы.
  • Двигатель. Для небольшого стола достаточно мощности 700 Вт при напряжении 220 В. Если стол планируется использовать часто, то необходимо подобрать двигатель мощностью в пределах 1,2−1,5 кВт.

Порядок выполнения работы

Вибростол своими руками начинает формироваться с основания. На следующем этапе переходят к столешнице. Затем ведется общая сборка.

Этапы работы:

  • Отрезаются трубы, и варится рама. Габариты могут составлять 700×700 мм.
  • К раме привариваются ножки из труб и пластины подошвы. Вся конструкция крепится к полу болтами. Если этого не сделать, то стол в процессе работы будет перемещаться.
  • Если не планируется использование болтов, то к верхней части привариваются стаканы для пружин. Их высота составляет 60−70 мм, а внутренний диаметр должен быть больше наружного диаметра пружин на 2−3 мм.
  • На пружины ложится и приваривается лист металла. В некоторых случаях сварка не ведется. Для жесткости он снизу закрепляется уголками.
  • Внизу приваривается швеллер для крепления двигателя.
  • По периметру металлического листа привариваются уголки.
  • К швеллеру крепится двигатель.
  • Ведется пробный запуск оборудования.

При монтаже нужно следить, чтобы двигатель не касался пола.

Варианты самодельного изготовления

Изготовить своими руками можно разные конструкции вибростола. Рассмотрим возможные варианты самодельного производства.

Расформовочная конструкция

Такой вибростол нужен для извлечения высохшей плитки из формы. Конструкция вибростола особенно ничем не отличается от стандартной. Единственное отличие состоит в том, что в верхней части изготавливается отверстие.

Работы ведутся двумя способами:

  • Варится дополнительная столешница. Если пружины сверху не приварены, то замена проводится просто.
  • Дорабатывается родная столешница. Для этого с одной её стороны изготавливается съемный люк. Снизу подкладывается мягкое основание, куда падает плитка.

Процесс изготовления такой конструкции не вызывает особых трудностей.

Нестандартные приспособления

Изготовление вибростола своими руками дело довольно трудоемкое. Если возникает потребность в небольшом объеме тротуарной плитки, то используется упрощенная конструкция. Работу на ней можно выполнять на высоком уровне.

К таким разновидностям столов относятся конструкции:

  • Из покрышек. В зависимости от требуемой высоты берется 2 или 3 покрышки. Сверху на них ложится деревянный щит. По бокам делаются деревянные бортики, чтобы формы не съезжали. Можно прикрепить щит к верхней покрышке шурупами. На деревянную поверхность кладется форма с раствором. Постукивания резиновым молотком по дереву начинают создавать вибрацию. Допускается в нижней части деревянного щита крепление двигателя с эксцентриком.
  • Из ударной дрели или перфоратора. Для этого с одного торца деревянной плоскости крепится пластина из металла, а с другого прибиваются тряпки или резина. Мягкой частью делается упор в стену. К металлической пластине подводится перфоратор. Вместо сверла в него вставляется труба. Толщина ее должна быть такой, чтобы была возможность свободно войти в патрон. При включении перфоратора в сеть начинается хорошая вибрация.

В случае наличия дачного участка, потребность в вибростоле возникает постоянно. Покупное изделие стоит дорого. Изготовив конструкцию своими руками, наблюдается значительная экономия финансовых ресурсов. Не всегда есть необходимость в серьезном приспособлении. В таком случае можно обойтись упрощенными конструкциями. В домашнем хозяйстве всегда найдутся старые покрышки или резиновый молоток. Изделие получается небольшим, но работа выполняется на нем качественно.

как сделать ее своими руками в домашних условиях? Пошаговое изготовление плитки самому

Тротуарная плитка – качественное и дорогостоящее украшение дачного участка. Для её производства необходимо много разного профессионального оборудования, но изобретательные строители могут изготовить плитку своими руками в домашних условиях.

Инструменты и материалы

Чтобы начать изготовление плитки, подготовьте инструменты, список которых довольно короткий.

  • Емкость для размешивания цементной смеси. Это может быть металлическое ведро, таз или корыто.
  • Шуруповерт с насадкой или строительный миксер. Если нет ни того ни другого, можно перемешивать раствор вручную.
  • Столярный молоток. Используется вместо вибростола или электрической вибромашинки.
  • Кельма. Для разравнивания готового раствора.
  • Форма для тротуарной плитки. Лучше выбирать небольшие емкости, это улучшит качество плитки, сделанной вручную.

Следующим шагом будет подготовка строительных материалов.

Так как изготавливать плитку вы будете без профессионального оборудования, отнеситесь к подбору сырья очень ответственно.

  • Цемент. Лучше взять цемент с качеством М500 или выше, бетон этой марки облегчит ручную работу.
  • Песок. Перед работой его необходимо тщательно просеять.
  • Вода. Желательно использовать чистую воду без примесей.
  • Смазка для форм тротуарной плитки.
  • Пластификатор для увеличения срока службы плитки.
  • Пигментная добавка. Нужна в том случае, если вы планируете изменить цвет плитки.

Прежде чем покупать материал, необходимо обязательно провести измерение площади размещения тротуарной плитки. Также важно определить назначение искусственной дорожки – будет это пешеходная тропинка или же стоянка для автомобилей. От нагрузки на плитку будут зависеть состав и пропорции цементного раствора.

Далее необходимо измерить толщину и площадь будущей плитки, по этим размерам можно определить количество необходимого расходного материала. Это поможет избежать лишних расходов и форс-мажорных ситуаций.

После этого определите общее количество плитки, для этого поделите весь метраж покрытия на площадь одного искусственного камня. После проведенных измерений пересчитайте общий расход сырья.

Невозможно правильно рассчитать состав раствора, опираясь на объем тары, ведь каждый материал отличается по весу – ведро цемента и ведро воды будут иметь разную массу. Чтобы не допустить ошибок, нужно взвесить количество цемента, вмещающегося в совок, затем этим же способом вычисляем пропорцию добавления песка в цемент. В будущем совок значительно облегчит и ускорит процесс замешивания раствора.

Также внимательно стоит отнестись к пропорции воды в составе раствора. При недостатке влаги прочность плитки будет очень низкой, а при переизбытке лишняя вода образует пустоты внутри раствора и повышает риск разрушения камня.

Количество жидкости требуется корректировать в зависимости от влажности песка.

Пошаговая инструкция

Когда проведены все необходимые измерения, определены пропорции раствора и подготовлены инструменты, можно приступать к изготовлению искусственного камня. Сделать плитку самому и без вибростола довольно легко – так поступают многие начинающие строители.

Для удобства предоставим готовое соотношение пропорций раствора, под него вы можете подставить свои цифры:

  • цемент марки М500 или выше – 15 кг;
  • пластификатор – 100 граммов;
  • песок – 30 кг;
  • вода – примерно половина объема цемента;
  • пигмент – не более 5 процентов общего объема раствора.

Последовательность замешивания раствора:

  • растворите пластификатор в горячей воде объемом примерно 0,5 л;
  • цемент, песок и пигмент тщательно смешайте;
  • заливайте смесь небольшими порциями воды с пластификатором, постоянно размешивая раствор;
  • добавьте к раствору необходимый объем воды, чтобы получился густой, текучий и равномерно окрашенный материал.

Далее приступайте к разливанию смеси по формам. Данный этап необходимо выполнять очень аккуратно, внимательно следуйте инструкции.

  • На формы нанесите смазку тонким слоем так, чтобы не образовывались лужи. Правильно нанесенная эмульсия поможет избежать приставания плитки к формам.
  • Далее заливаем смесь в смазанную емкость и распределяем её, используя мастерок.
  • После этого простукайте столярным молотком каждый край формы. Это уплотнит раствор и вытолкнет из него воздух.
  • Поставьте форму с плиткой на ровную поверхность и оставьте высыхать на 24 часа. Чтобы использовать меньше места, формы можно ставить стопкой, прокладывая между ними деревянные брусья.
  • Через сутки искусственный камень можно извлекать из формы, аккуратно выбивая плитку на мягкую подстилку.
  • Последний этап – окончательная сушка в сухом месте, защищенном от прямых солнечных лучей. Длится высыхание плитки от 7 до 15 дней.

Весь процесс изготовления необходимо повторять, пока у вас не накопится необходимое количество плитки.

Форму для плитки также можно изготовить своими руками: из дерева или листового металла. Этот способ сократит расходы на сырье и позволит проявить фантазию в декорировании плитки. Емкости из деревянных брусков скручиваются при помощи железных уголков и саморезов, дно можно сделать из влагостойкого фанерного листа. Для изготовления металлических форм потребуется сварочный аппарат, такой способ позволяет получить прочные и долговечные емкости для отлива брусчатки.

Советы

Продукция, изготовленная без использования вибромашины, будет не слишком прочной. Разумно использовать её для пешеходных дорожек, а вот нагрузка от автомобилей быстро испортит такой искусственный камень.

Если вы хотите укрепить готовую брусчатку, можете использовать технику железнения поверхности. Для этого в готовую плитку нужно втереть смешанный с пигментом цемент, эта процедура позволяет не добавлять краситель во время замешивания раствора.

Процесс изготовления тротуарной плитки без вибростола смотрите в следующем видео.

17 соображений покупателя, которые поразят вас

4. Вам может понадобиться лаборатория для проведения вибрационных испытаний

Оборудование для испытаний и анализа вибрации может быть дорогостоящим для небольших фирм. Многие компании предпочитают передавать свои испытания лабораториям по тестированию продуктов на аутсорсинг.

При обращении в лабораторию по поводу тестирования имейте в виду следующую информацию:

  1. Размер изделия, которое будет проходить испытания
  2. Вес изделия
  3. Сколько образцов вам нужно?

Лаборатории может потребоваться эскиз или схема тестируемого устройства.Это поможет им оценить метод крепления для тестирования. Размер и вес продукта также могут повлиять на стоимость тестирования. Более крупные и тяжелые продукты требуют дополнительного места на вибростолах. Им также могут понадобиться дополнительные датчики и модификации испытательной установки.

Есть несколько других соображений по тестированию продукта в лаборатории, которые более подробно обсуждаются ниже.

5. Вам могут понадобиться акселерометры для измерения вибрации

Для некоторых спецификаций во время теста требуются акселерометры.Они могут включать управляющие акселерометры и акселерометры отклика. Акселерометры отклика обычно используются для проведения резонансных сканирований с малыми ускорениями. Они также обеспечивают диапазон частот.

Контрольные акселерометры контролируют колебания вибрационных испытаний. Они размещаются на поверхности вибростола без использования клея и в правильном положении относительно ИУ и друг друга.

Рассмотрите возможность использования зарядных акселерометров при тестировании в экстремальных температурных условиях.Это связано с тем, что стандартные акселерометры не выдерживают таких условий.

Нравится читать блог The Equipment Cowboy? Ознакомьтесь с нашим руководством по покупке шок-тестера.

6. Оборудование для испытаний на виброустойчивость, необходимое для испытаний продукта на весь срок службы

Для тестирования продукта в лаборатории вам потребуется специальное оборудование. Это зависит от того, какие спецификации требуют тестирования. Кроме вибростола для теста может понадобиться:

  1. Система теплообменника
  2. Система электрической нагрузки
  3. Механические нагрузки
  4. Регистраторы данных, осциллографы и цифровые мультиметры
  5. Датчики, такие как термопары
  6. Камеры температуры и влажности

7.Какие спецификации тестирования использовать для вашего оборудования

Для испытаний на вибрацию существует несколько стандартов испытаний. Они различаются в зависимости от ваших потребностей в соответствии с военными спецификациями или другими коммерческими требованиями.

В общих спецификациях содержатся правила применения вибраций, колебаний и ударов. Они также включают, в каких условиях окружающей среды проводить испытания.

8. Методы крепления изделия на столе для испытаний

Вам потребуется установить изделие особым образом.Это будет зависеть от типов испытаний, требуемых спецификациями и стандартами испытаний.

Большинство испытательных лабораторий не будут сверлить отверстия в своих дорогих вибрационных столах. Это необходимо для соответствия точкам крепления вашего продукта. Но они могут использовать алюминиевые переходные пластины, в которых могут быть добавлены отверстия для соответствия вашему продукту. Алюминиевые пластины имеют два набора отверстий с разным рисунком. Рисунок на одной стороне будет соответствовать креплению вашего продукта. А другая сторона будет соответствовать вибрационному столу.

Монтажная пластина крепится к изделию и столу с помощью винтов, стержней или стержней.

9. Проектирование сейсмостойких зданий с использованием вибрационных столов

Специализированные вибрационные столы, называемые вибростолами, широко используются в гражданском строительстве. Инженеры используют их для изучения воздействия сейсмической активности на сооружения. Тест обычно проводится на масштабных версиях реальных зданий. Они строят модели из материалов, используемых в реальном строительстве.

Испытания гибридного вибростенда

сочетают в себе вибрационные испытания с компьютерным моделированием и симуляцией.

Столы для шейкеров

могут быть достаточно маленькими, чтобы поместиться в классе или лаборатории. Но некоторые из них достаточно велики, чтобы вместить целое здание. Например, встряхивающий стол размером двадцать на пятнадцать метров в Мики, Япония. Такая огромная таблица может имитировать землетрясение силой до 6,7 балла по шкале Рихтера.

Первые столы-шейкеры были изобретены в Японии в конце девятнадцатого века. Они превратились в сложные и мощные современные шейкерные столы.

10. Использование для сортировки и разделения отходов в пищевой промышленности или на очистных сооружениях

В некоторых промышленных процессах есть этапы, которые необходимо сортировать и разделять.Это может быть утомительной и трудоемкой работой, если делать это вручную.

Такие продукты, как гайки, болты, продукты питания и даже твердые частицы в сточных водах, разделяются. Это работает за счет сочетания вибрации и сетки с отверстиями разного размера.

Фермеры используют вибростолы для очистки и сортировки свежесобранных фруктов. Они высыпают фрукты на стол и аккуратно раскладывают их за счет вибрации стола.

Плохие или гнилые плоды удаляются вручную. Насекомые, мусор и мелкие отходы падают через щели в бак для сбора отходов.Этот процесс характерен для винограда, ягод и других сельскохозяйственных продуктов.

11. Механические испытания автомобилей и товаров при транспортировке

Большинство повреждений при транспортировке посылок и товаров на грузовиках или поездах происходит из-за тряски. Вы можете уменьшить тряску и удары, возникающие при транспортировке, с помощью лучшей упаковки. Чтобы разработать оптимальную упаковку, вы можете протестировать ее на вибростоле.

Каждая упаковка подвергается различным видам сотрясений и ударов, как в реальных условиях.Регистраторы вибрации регистрируют частоты и плотность мощности колебаний. Затем они применяются к пакету во время тестирования.

Во время производства автомобили проходят аналогичные испытания. Многоосевой стол моделирования с шестью степенями свободы можно использовать для тестирования готового автомобиля. Они помогают проверить наличие стуков и скрипов. Эти столы дороги и требуют больше лабораторного пространства, чем может себе позволить большинство транспортных компаний.

Фармацевтическая и электронная промышленность могут использовать эти многоосевые вибрационные столы.С их помощью они могут тестировать продукты и упаковку в условиях, приближенных к реальным.

12. Использование вибрационных столов для производства шоколада

Вибростолы используются не только в строительстве и строительстве. При изготовлении кондитерских изделий, таких как шоколад, также используются вибростолы.

Производители шоколада используют вибрационные столы для удаления пузырьков воздуха из шоколада. Они также используются для более равномерного распределения шоколада.

Подробнее о влиянии вибрации на шоколад можно прочитать здесь.



Как использовать наш вибростол

Как использовать наш вибростол

Наши вибростолы идеально подходят для неглубоких форм, таких как формы для брусчатки, формы для ступеней, таблички и формы для вывесок, верхушки для купален для птиц и формы для садовых украшений.

Столы полностью металлической конструкции, со стальной столешницей толщиной 3 мм, втулками из промышленной резины и ножками, позволяющими закрепить стол на полу, исключая потерю вибрации.

240 вольт.


Этап 1

Стол должен быть прикреплен к полу болтами во избежание потери вибрации.








На фото вверху: форма Dad’s Shed

Шаг 2

Включите стол, убедившись, что используемая форма очищена/покрыта смазочным маслом.








Шаг 3

Поместите форму на столешницу.

Затем начните медленно заполнять форму бетоном в одно место. Это позволяет столу распределять смесь по форме.

Если оставить форму на столе, тогда пузырьки воздуха выйдут на поверхность.




Шаг 4

Затем разровняйте смесь шпателем. Это дает гладкую и ровную основу для профессиональной отделки.

Затем форму следует оставить для застывания.






Шаг 5

Для изготовления формы могут потребоваться дополнительные детали, такие как крючки или трубки.

В показанном примере (Wall Plaque) крюк помещается в смесь после завершения вибрации.






Наконечники


Как правило, неглубокой форме обычно требуется от 45 секунд до полутора минут, чтобы вибрировать, хотя это сильно зависит от того, насколько влажная или сухая смесь.

Направляющие можно прикрепить к столешнице с помощью деревянных брусков, это предотвратит вибрацию формы при заполнении стола, что даст оператору больше контроля.

Чтобы уменьшить шум от постукивания формы по столу, на столешницу можно приклеить кусок ковра. Перед заполнением пластиковых, металлических и стеклопластиковых форм следует использовать разделительное масло.




Приобретите наш вибростол для создания качественных слепков:

Вибростолы | Форум шоколадной алхимии

Сообщение от gordonschocolate

21 января 2009 г. 00:12:29 GMT -5

Мне нужна информация о вибрационных столах.
Я читал несколько писем на форумах об использовании стоматологических вибрационных столов
, но никогда не сравнивал коммерческий шоколадный вибрационный стол
(например, Hilliard’s или Prefamac) и стоматологический вибратор
с большим столом/подушкой.
Как их сравнить?
Должна ли форма находиться на столе дольше нескольких секунд?
Стоматологический вибростол работает так же хорошо/прослужит так же долго (какой тип
лучше)?
Спасибо, Гордон

Сообщение Брэда на

21 января 2009 г. 00:58:37 GMT -5 Прежде чем вы отправитесь в царство вибрационных столов, определите, насколько жидким является ваш шоколад и насколько он полон пузырьков воздуха, когда вы формируете его?

Когда наш шоколад выходит из рафинера, он полон пузырьков, но после ночного пребывания в темперирующей машине почти все пузырьки пробиваются наверх.

Шоколад, который мы формируем (мы делаем около 200 90-граммовых плиток каждый день или около того), разливается по формам и пару раз постукивает по столу, прежде чем положить на стеллажи для охлаждения. Наши батончики получаются просто отличные, даже молочные, где шоколад достаточно густой.

…небольшая пища для размышлений.

Бред.

Сообщение gordonschocolate

21 января 2009 г. 12:20:16 GMT -5 Брэд,

Спасибо.Однако; хотя в шоколаде немного пузырьков, когда он попадает в форму, в некоторых формах есть некоторые детали
, которые, кажется, удерживают пузырьки даже при постукивании. Поэтому я думаю, что вибростол необходим.
Итак, я пытаюсь найти лучший тип машины для использования и узнать, как долго она должна простоять на столе.
спасибо,
Гордон

Сообщение от cheebs на

21 января 2009 г. 12:32:26 GMT -5 Если весы маленькие, стоматологический вибратор подойдет.Они обычно доступны довольно дешево на ebay. Любой специализированный вибростол для шоколада будет в 10 раз дороже. Если вы хотите пофантазировать, вы можете приспособить к вибратору стол большего размера. Я не видел необходимости делать это.

Я думаю, что заплатил 80 долларов за новый, иногда несколько подержанных появляются в районе 50 долларов. Я вибрирую свои формы в течение ~ 30 секунд, больше, если это очень глубоко, плюс несколько ударов по столу между ними.

Сообщение от jamescary

21 января 2009 г. 18:29:42 GMT -5

Это действительно крутая идея и кажется очень простой.Придется запастись купоном и купонами и попробовать.

Сообщение Брэда на

22 января 2009 г. 11:24:32 GMT -5 Я только что посетил ссылку на самодельный вибростол.

Очень инновационно!

Классная идея.

Сообщение от hakeplasticmolds на

27 августа 2009 г. 22:58:34 GMT -5 Привет;
Когда дело доходит до вибрационных столов, все зависит от вашего уровня производства.

Я имею в виду, если вы делаете всего несколько штук, то нет необходимости; однако, если вы планируете делать от сотен до тысяч штук, то коммерческий вибростол — это то, что вам нужно.

Моя компания: Hake Plastic Molds & Equipment в Верхнем штате Нью-Йорк; производит коммерческие вибрационные столы.
Цена варьируется от 395 долларов США за модель размером 10 X 12 дюймов; Наиболее подходит для европейских форм и форм для хобби.
595,00 долларов США за вибростол размером 16 x 16 дюймов
У нас также есть очень большой стол для самых больших форм, которые мы производим: Санта-Клаус высотой 3 фута и дизайн пасхального кролика.
Они по-прежнему разумно оценены в $895,00 за вибростол размером 32 x 16 дюймов.

Все вибростолы изготовлены из жесткого алюминия.

Все цены указаны в долларах США.

Кому-то они могут показаться дорогими; однако, когда вы пытаетесь выпустить пузырьки воздуха из пасхального кролика высотой 3 фута; это означает 17 фунтов полого шоколада и более 50 фунтов твердого тела; маленький стоматологический вибратор мало что даст.

Если интересно, не стесняйтесь и пришлите мне по электронной почте: шон[email protected]

С наилучшими пожеланиями,
Shawn Alter — Chocolatier
Hake Plastic Moulds & Equipment
Старший директор по маркетингу

Тяжелые и переносные вибростолы для бетона

О продуктах и ​​поставщиках:


Вибрационные столы используются для уплотнения и осаждения сухих сыпучих материалов, а также в производстве кондитерских изделий и шоколада. Кроме того, их можно использовать для уплотнения и удаления захваченного воздуха из бетона и других жидких материалов.Оптовики на Alibaba.com предлагают целый ряд качественных вибростолов, от бетонных вибростолов и смоляных вибрационных столов до лабораторных вибрационных столов , вибрационных столов для соли и вибрационных столов для шоколада , так что убедитесь, что вы продают нужные товары для вашего магазина. Еще одним соображением при покупке этих предметов является размер и источник энергии, который будет использоваться, при этом эти столы часто делятся на электрические и газовые вибраторы.Склад вибрационных столов оптом оптом, а также различные компоненты вибрационных столов, такие как вибрационные столы для бетоноформовочных машин для тех, кто учится , как построить вибрационный стол по бюджету .

Вибрационные столы для асфальтоукладчика можно использовать для уплотнения любой бетонной поверхности, в то время как столы различной формы можно приобрести для других связанных целей, таких как вибрационные столы для бетонных кубов и специальные планы вибрационных столов для бетона .Те, кто хочет создать стол для уплотнения своего собственного стиля, формы или размера поверхности, также могут купить необходимые компоненты для создания вибростола «сделай сам» . Это может быть необходимо в таких ситуациях, как лаборатория, где помещение может быть слишком маленьким или заполненным оборудованием, чтобы разместить внутри большой вибростол . Для этих случаев вам также следует иметь в наличии лабораторные вибрационные столы и виброизолирующие столы , что позволит вашим клиентам максимально изолировать вибрации и, таким образом, эффективно использовать пространство.Вибрационные скользящие столы и столы для испытаний на вибрацию также необходимы для лабораторных условий, где необходимы испытания оборудования и вибрационных столов для тяжелых условий эксплуатации . Запасите их для своих крупных клиентов, так как они очень тяжелые и могут быть дорогими.

Найдите надежных производителей вибрационных столов на Alibaba.com для всех потребностей ваших клиентов в вибрационных столах, будь то вибрационные столы для цемента , вибрационные столы с конусами , лабораторные вибрационные столы, вибрационные столы для шоколада или вибрационные столы для соли . .Купите их сейчас и оптом, чтобы воспользоваться выгодными оптовыми ценами.

Вибрационные насадки для бетона

Вибрация является важным этапом многих бетонных строительных проектов. Когда бетон заливается, в нем могут быть сотни или даже тысячи пузырьков воздуха, которые могут существенно ослабить структуру бетона. Бетонные вибраторы удаляют пузырьки воздуха, энергично встряхивая только что залитый бетон. Использование бетонного вибратора во время заливки не только рекомендуется, но и во многих случаях является требованием строительных норм и правил.

Как работают бетонные вибраторы

Бетонные вибраторы бывают разных форм и могут быть электрическими или пневматическими. Области применения вибрации бетона можно разделить на три основные категории:

  • Вибрация опалубки : Вибрация опалубки обычно используется в сборных железобетонных конструкциях и включает установку вибраторов снаружи бетонных опалубок. Для более крупных заливок внешние опалубочные вибраторы часто располагают на расстоянии 6 футов друг от друга.
  • Поверхностная вибрация : При поверхностной вибрации большие вибраторы (иногда называемые «перемычками») направляются вручную на поверхность залитого бетона.Этот метод ограничен толщиной плиты около 6 дюймов или меньше, но он обеспечивает гладкую поверхность, что особенно желательно, когда важен внешний вид.
  • Внутренняя вибрация : Наиболее часто используются внутренние вибраторы для бетона. Со многими может справиться один оператор. Процесс относительно прост: рабочий быстро втыкает внутренний вибратор, похожий на зонд, в мокрый бетон, а затем медленно извлекает его.

Как долго вибрировать бетон?

Большая часть бетона подвергается недостаточной или неправильной вибрации.Наилучшая техника работы с внутренним вибратором — очень медленно извлекать вибратор со скоростью около 1 дюйма в секунду. Пока пузырьки все еще появляются, когда вибратор для бетона вынимается, необходима дополнительная вибрация.

Подрядчики иногда призывают рабочих выполнить эту трудоемкую задачу «эффективно», то есть быстро, но результатом может быть разрушение конструкции после затвердевания бетона. В то же время, если слишком долго держать вибратор в бетоне, вода и заполнители будут разделяться, создавая проблемы с прочностью и эстетикой бетона.

Будьте готовы, прежде чем наливать

Правильная вибрация требует навыков и опыта. Держите запасной вибратор для бетона наготове и под рукой на случай, если первый вибратор выйдет из строя. Бетон не будет ждать, пока вы решите проблемы с оборудованием. Вставьте вибратор в вертикальном или почти вертикальном положении, чтобы максимизировать его эффект.

Также не сгибайте вибратор слишком сильно, это может его испортить. Избегайте распространенной ошибки использования вибратора в качестве инструмента для укладки бетона.Это может создать несогласованную поверхность и другие проблемы.

Использование бетонного вибратора

Прежде чем приступить к вибрации, убедитесь, что определенные участки бетона не подвергались вибрации другими сотрудниками. Полностью погрузите головку вибратора в бетон и держите ее там не менее 10 секунд. Не включайте вибратор, пока наконечник не будет полностью погружен в воду.

Подтягивайте вибратор со средней скоростью не более 3 дюймов в секунду; часто 1 дюйм в секунду дает наилучшие результаты.Перекрывайте предыдущий радиус вибрации каждый раз, когда вы вставляете вибратор. Хорошее эмпирическое правило состоит в том, что радиус действия в четыре раза превышает диаметр наконечника вибратора. Прекратите вибрацию, когда воздух перестанет выходить из бетона и/или поверхность бетона приобретет блеск.

Совет

В некоторых случаях можно использовать орбитальную шлифовальную машину в качестве импровизированного вибратора для бетона, прижав шлифовальную машину к опалубке.

Другие советы по использованию

Не втыкайте вибратор в бетон силой; его можно поймать арматурой, арматурной сталью.Убедитесь, что вы проделали предыдущий слой или слои бетона, которые уже были уложены, чтобы предотвратить холодные швы. Вибратор должен проникать в предыдущий слой не менее чем на 6 дюймов. Холодный шов возникает, когда новый слой бетона заливается на старый слой, который схватился и достаточно затвердел, чтобы предотвратить склеивание двух слоев.

Будьте осторожны, чтобы не допустить недостаточной вибрации бетона с низкой осадкой. «Подвижность» — это мера удобоукладываемости бетона. Поскольку бетон с низкой осадкой более жесткий, он требует большей вибрации.Рассмотрите возможность использования легкого портативного вибратора для небольших работ. Вы также можете устранить необходимость вибрации, используя при желании самоуплотняющийся бетон.

Как правильно вибрировать бетон

Опубликовано: 20.06.2019 | Размещено: Бетононасосы DY

Нужен ли вибрирующий бетон? Делает ли вибрирующий бетон его прочнее? Если вы не знаете, когда использовать бетонный вибратор или как правильно вибрировать бетон для ваших строительных проектов, здесь есть вся необходимая информация.

Что такое вибрация бетона?

Всякий раз, когда вы заливаете бетон, образуются крошечные пузырьки воздуха. В зависимости от смеси и заливки могут быть тысячи этих пузырьков воздуха. Чем больше пузырьков воздуха в бетоне, тем слабее его структурная целостность при затвердевании. Бетонный вибратор производит более прочный бетон, энергично встряхивая бетон сразу после его заливки, чтобы удалить пузырьки воздуха.

Как работает бетонный вибратор?

Существуют различные типы бетонных вибраторов, которые работают по-разному.Вот наиболее распространенные типы и несколько советов по их правильному использованию:

1. Погружные или внутренние вибраторы

Погружные вибраторы, также известные как внутренние вибраторы, являются наиболее распространенным типом бетонных вибраторов, с которыми работают профессионалы в области строительства. Если вы используете внутренний вибратор для бетона, вы просто вдавливаете вибратор в мокрый бетон, а затем медленно вытаскиваете его, пока он вызывает вибрацию материала вокруг себя.

Вот несколько советов по вибрированию бетона погружным вибратором:

  • Держите вибратор вертикально:  Во время работы держите бетонный вибратор в вертикальном положении.Такая ориентация позволяет ему работать наиболее эффективно. Горизонтальное движение может привести к неравномерному уплотнению или зацеплению вибратора за арматуру. Будьте осторожны, чтобы не согнуть вибратор, иначе он может получить необратимое повреждение.
  • Предотвращение холодных швов: Холодные швы образуются, когда между старым слоем бетона и новым слоем возникает недостаточное сцепление. Чтобы предотвратить эту проблему, обязательно поместите наконечник вибратора не менее чем на 6 дюймов в предыдущий слой бетона.
  • Регулярная вибрация: Если вы используете один внутренний вибратор, обязательно размещайте его через равные промежутки в бетоне.Случайные вставки могут привести к неравномерному уплотнению и растворению пузырьков воздуха.
  • Немедленно остановитесь после завершения уплотнения:  Как правило, вы поймете, что растворили все пузырьки воздуха, когда поверхность бетона станет блестящей и из нее больше не будет выходить воздух. Воздержитесь от дальнейшей вибрации — это может привести к повреждению.

Последний важный совет для погружных вибраторов касается того, что делать, когда работа завершена. Когда вы используете внутренний вибратор, очень важно медленно извлекать устройство, иначе вы не получите достаточной вибрации, чтобы устранить большую часть пузырьков воздуха.Тем не менее, вы не должны оставлять вибратор в бетоне слишком долго, так как это может привести к отделению воды от цемента, что повредит внешнему виду и структурной целостности бетона.

Решение состоит в том, чтобы выдвигать вибратор со скоростью примерно один дюйм в секунду. Начните с того, что полностью вставьте головку, затем включите ее и оставьте на месте на 10 секунд. Вставьте его как можно вертикальнее, чтобы он естественным образом погрузился в бетон. Затем удаляйте один дюйм каждую секунду, пока он не будет полностью снят.Если после полного извлечения вибратора все еще продолжают выходить пузырьки, повторяйте процесс до тех пор, пока пузырьки не перестанут появляться.

2. Вибраторы опалубки или опалубки

Вибратор для опалубки, также известный как опалубочный вибратор или внешний вибратор, работает со сборным железобетоном. Вы прикрепляете вибраторы к внешней стороне бетонной формы, чтобы они могли выталкивать пузырьки воздуха.

Вот несколько советов по использованию вибраторов для опалубки:

  • Используйте несколько вибраторов:  Для более масштабных заливок вам понадобится несколько вибраторов.Таким образом, вы можете обеспечить полное перемешивание бетона и растворение всех пузырьков воздуха. Разместите вибраторы на расстоянии около 6 футов друг от друга для достижения наилучших результатов.
  • Убедитесь, что опалубка может свободно вибрировать:  Бетонная опалубка должна достаточно вибрировать. Установка опалубки или формы на подпружиненное изоляционное устройство помогает обеспечить беспрепятственную вибрацию бетона.
  • Полностью погрузите вибратор:  Всегда следите за тем, чтобы головки вибратора полностью вошли в бетонную опалубку.Будьте осторожны, чтобы не включить вибраторы, пока части головок остаются над поверхностью бетона.
  • При необходимости используйте более сильную вибрацию:  Некоторые бетоны, известные как бетоны с низкой осадкой, более жесткие и менее пригодные для обработки, чем другие. Этот вид бетона в опалубке потребует большей вибрации для полного устранения пузырьков воздуха.

3. Поверхностные вибраторы

Поверхностные вибраторы или перемычки устанавливаются непосредственно на поверхность залитого бетона.Этот тип вибратора подходит для бетонных плит глубиной 6 дюймов или менее и может обеспечить очень гладкую поверхность бетона.

Вот несколько советов по вибрированию бетона поверхностным вибратором:

  • Рассмотрите возможность использования погружного вибратора:  Если у вас глубокий бетон и поверхностный вибратор не может полностью добраться до нижних слоев, используйте внутренний вибратор для более полного уплотнения.
  • Выберите вибратор, подходящий для вашего применения: Вибрационное оборудование для поверхностного бетона бывает нескольких типов, включая виброрейки, двух- или однобалочные виброрейки и тарельчатые вибраторы.Последние распространены в мощении. Вы захотите изучить различные варианты и выбрать тип, который лучше всего подходит для вашей работы.
  • Выберите этот метод, если важна эстетическая привлекательность:  Хотя поверхностные вибраторы не могут глубоко проникнуть в бетон, они идеально подходят для случаев, когда требуется, чтобы бетон выглядел особенно гладким и однородным. Используйте поверхностные вибраторы, когда вам нужно создать впечатляюще плоскую поверхность.
  • Воздержитесь от использования вибраторов для укладки бетона:  Используйте вибраторы только для перемешивания бетона, а не для перемещения его на место.Использование поверхностных вибраторов для позиционирования может привести к неровной поверхности и дефекту плиты в целом.

Как долго вам нужно вибрировать бетон?

Процесс вибрации бетона обычно занимает от 5 до 15 секунд. Если при удалении вибратора в бетоне все еще остаются пузырьки, просто повторяйте процесс до тех пор, пока пузырьки не исчезнут.

Необходима ли вибрация бетона?

Вибрация вашего бетона почти всегда рекомендуется, так как ваш вибрационный бетон будет прочнее.Но в зависимости от проекта у вас может не быть другого выбора, кроме как вибрировать бетон, поскольку это может быть требованием строительных норм и правил. Если вы не планируете вибрировать свой бетон, вы должны убедиться, что это не приведет к нарушению местных строительных норм.

Заказ вибраторов для бетона

Если вы ищете вибратор для бетона для своего строительного проекта, компания DY Concrete Pumps может вам помочь. Мы предлагаем надежные бетонные вибраторы Oztec с нестандартной длиной гибкого вала. Эти вибраторы для бетона имеют прочные стальные головки, которые создают самую высокую амплитуду и центробежную силу для максимального радиуса воздействия.Чтобы заказать бетонные вибраторы Oztec для вашего проекта, свяжитесь с нами онлайн сейчас.

-Обновлено 29.10.2021

Вибрационные столы | Cleveland Vibrator

Вибрационные столы Cleveland Vibrator справляются с тяжелыми задачами по конденсации, отстаиванию, уплотнению, деаэрации и уплотнению материалов .  Разработанные для улучшения ваших текущих операций, наши многочисленные модели предлагают варианты, соответствующие вашим потребностям в производстве, розливе и упаковке или взвешивании. Использование малообслуживаемых вибраторов, рассчитанных на непрерывную работу, обеспечивает длительный и недорогой срок службы оборудования.Гибкость в вариантах дизайна гарантирует, что вы получите правильное решение для вашего конкретного материала и области применения. Доступен широкий ассортимент легких, средних и тяжелых виброуплотняющих столов и катков. Мы предлагаем БЕСПЛАТНОЕ тестирование материала перед покупкой! Свяжитесь с нашей командой для получения дополнительной информации.

Устранение потерь и утечек продукта. Материалы, транспортируемые или хранящиеся в аэрированном состоянии, со временем уплотняются под действием силы тяжести или вибрации при транспортировке.Результат — мертвое пространство в контейнере. Предварительное уплотнение материала предотвращает поломку контейнера, потерю или загрязнение продукта.

Экономия на транспортных расходах . При отгрузке в кубических футах вибрационные уплотняющие столы обеспечивают полное использование вместимости контейнера. Это позволяет перевозить больше продуктов на той же площади, что экономит ваши деньги и деньги ваших клиентов.

Дизайнерский опыт. Кливлендская команда вибраторов имеет более чем 60-летний коллективный опыт определения размеров и проектирования вибрационных столов для уплотнения и уплотнения сотен различных материалов и областей применения.Таким образом, вы можете быть уверены, что мы подберем силу, частоту, амплитуду и индивидуальные параметры, которые сделают ваш проект успешным.



Простой.  Наши вибрационные уплотняющие столы спроектированы и изготовлены с минимальным количеством изнашиваемых деталей, что делает техническое обслуживание нечастой и простой задачей.



Внутренние испытания продукции.  Собственная испытательная лаборатория Cleveland Vibrator включает в себя вибрационный стол MBIS с регуляторами переменной частоты и амплитуды, что позволяет определять оптимальные условия вибрации для любого материала, а также прогнозировать скорость уплотнения и результаты процесса.Видеозапись внутреннего тестирования предоставляется заказчику по частному каналу.



Линейная вибрация. Конечно, использование одного мотора обошлось бы дешевле. Но 99% приложений вибрационного оборудования лучше всего работают с линейной вибрацией, соответствующей силам тяжести, которые легко достигаются с помощью двух синхронизированных вибрационных двигателей, использующих принцип двойного двигателя.





ВЫСОКОЕ КАЧЕСТВО, НЕБОЛЬШОЙ ОБСЛУЖИВАНИЕ



Качественные компоненты. Uras Techno, Yaskawa Controls, изолирующие опоры Firestone, весовые модули Mettler-Toledo и многие другие. Мы используем компоненты только лучших марок для нашего вибрационного оборудования, признанного за качество и непрерывную работу.

Встроенная защита от повреждений. Избегайте ошибок оператора, предотвращая дорогостоящие ошибки. Наши вибрационные уплотняющие столы включают в себя автоматические механизмы для предотвращения аварийных ситуаций, таких как работа с неизолированным столом, неравномерное движение по инерции до остановки и изменение высоты стола во время загрузки.



ОБЕСПЕЧИВАЕТ ДЛИТЕЛЬНУЮ КОНСИСТЕНТНОСТЬ

Крупногабаритные грузы сыпучих материалов? Нет проблем.  Cleveland Vibrator имеет опыт проектирования и изготовления вибрационных уплотняющих столов, достаточно прочных, чтобы выдерживать вибрационные нагрузки, превышающие 20 000 фунтов.

Равномерная передача вибрации. Загляните под капот… или, в данном случае, под столешницу. Вы не просто увидите два вибратора, прикрепленных к нижней части столешницы. Наши конструкции вибрационных столов используют ходовую часть для тяжелых условий эксплуатации, чтобы выдерживать тяжелые нагрузки и равномерно распределять вибрацию по всей поверхности, обеспечивая равномерную деаэрацию или укладку материалов.



Выберите вибрационный стол ниже или свяжитесь с нами сейчас для получения дополнительной информации о нашей полной линейке промышленного вибрационного оборудования.

.
