Вытяжка для кухни через стену

Многие владельцы квартир приобретают кухонные вытяжки и подключают их к общедомовому каналу вентиляции. Однако делать это запрещено. Поскольку вентиляция жилого дома — это инженерная система со своими правилами эксплуатации, их нарушение может привести к частичной или полной потере функционирования. Лучше вывести вентканал на улицу. Вытяжка на кухне через стену необходима, чтобы исключить потребность в частом ремонте помещения. Если принудительно не удалять продукты испарения, они будут оседать на мебели и стенах.

Содержание статьи

  • 1 Нормы и требования к кухонным вытяжным системам
  • 2 Подготовительные работы по установке вытяжки на кухне
    • 2.1 Расположение и размеры оборудования
    • 2.2 Выбор материалов вытяжного канала
    • 2.3 Создание и подготовка вентиляционного отверстия в стене
  • 3 Монтаж корпуса вытяжки
  • 4 Прокладка воздуховодов
  • 5 Создание короба для маскировки воздуховодов
  • 6 Установка приточного клапана
  • 7 Подключение вытяжки к вентиляции и электропитанию

Нормы и требования к кухонным вытяжным системам

Сечение воздуховода вентиляции на кухне делают круглым или квадратным. Оптимальное решение — установка воздуховода 13х13 см. При смещении его оси относительно отверстия вентиляции соединение выполняют при помощи гофрированной трубы.

Особенности выбора кухонной вытяжной системы:

  • На дешевые вытяжки монтируют осевые вентиляторы. Они эффективны только при подключении к короткому горизонтальному каналу через стену.
  • На подбор типа вытяжки влияет расстояние от выхода вентканала до плиты. Сечение выходного диаметра переходника между вытяжкой и воздуховодом должно соответствовать мощности прибора. Не следует покупать более мощный прибор. Эффективность вытяжки зависит от диаметра вентканала.

    Если это не учесть, устройство будет потреблять много энергии, но выдавать низкий КПД.

    Лучшей производительности можно добиться при работе вентилятора на средней и малой скорости.

  • Сперва обращают внимание на мощность вытяжки. Она измеряется в куб. м/ч. Многие ошибочно полагают, что чем больше этот показатель, тем лучше. Система предназначена для удаления нежелательных запахов и жировых взвесей, а не вентилирования помещения. Поскольку пропускная способность трубы 13х13 см составляет от 150 до 180 м³/ч, следует покупать прибор соответствующей мощности. Этот показатель соответствует нормативам воздухообмена по вытяжке СНиП — 60-90 м³/ч.

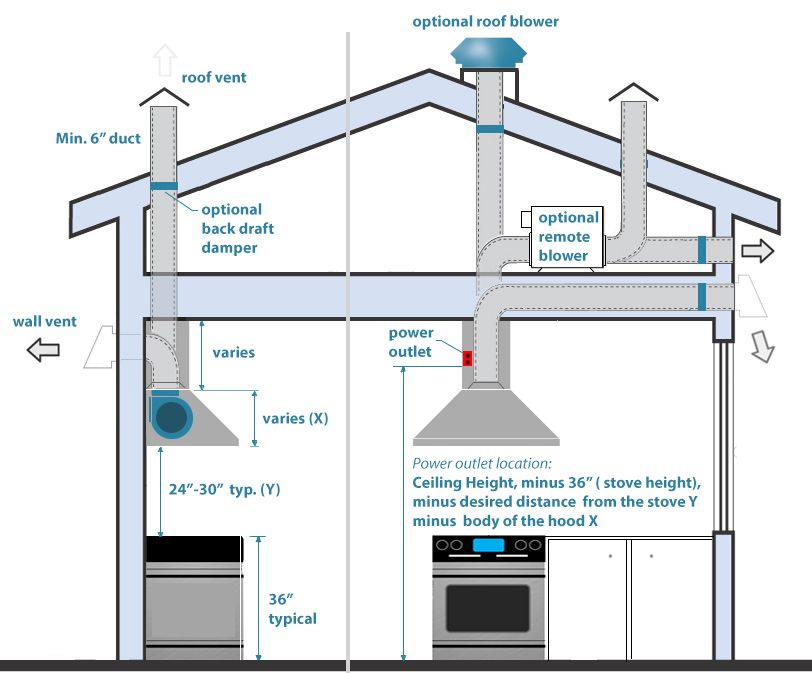

  • Высота вытяжки над плитой определяется типом кухонного оборудования — 75-85 см для газовых плит и 65-75 см — для электрических. В случае установки наклонной вытяжки ее монтируют на расстоянии от рабочей поверхности прибора в 55-65 см (газовые) и 35-45 (электрические).

Чтобы сделать вытяжку на кухне через стену, потребуется подобрать прибор с определенными характеристиками. При выборе слишком мощного устройства будет создаваться лишний шум, а часть продуктов сгорания все равно останется в помещении. Уровень шума, в соответствии с санитарными нормами, не должен быть больше 70-80 дБ. При следовании требованиям ГОСТ вытяжка будет работать наиболее эффективно.

Важно! Каждые 3 года проводят антикоррозийную окраску вытяжных шахт.

Подготовительные работы по установке вытяжки на кухне

Для нормальной работы вытяжки отвод делают прямо на улицу через стену. Для этого прокладывают канал минимальной длины. Лучше выбрать трубу круглого сечения и обойтись одним-двумя поворотами. Для исключения протекания и промерзания канала устанавливают обратные клапаны. Перед монтажом вытяжки следует определиться с ее габаритами и размещением.

Расположение и размеры оборудования

Вытяжку на кухне устанавливают с учетом положения плиты и размеров комнаты. Лучше, если помещение имеет высокие потолки. В таком случае даже скромная вытяжка окажется привлекательным элементом интерьера.

По месту монтажа устройства делят на:

  • Угловые. Благодаря такому решению экономится пространство, а варочная поверхность становится доступнее.
  • Настенная. Одной стороной купол прилегает к стене, а второй — находится над плитой.
  • Островные. При большой площади кухни возможна установка конструкции островного типа. Ее помещают над кухонным оборудованием, которое стоит в центре помещения.

Вытяжки отличаются и по форме. К примеру, существуют наклонные и плоские модели.

Размер вытяжки должен быть равным площади рабочей поверхности плиты, или превышать ее на 5 см с каждой стороны. Основное правило при подборе размеров — пользоваться плитой должно быть удобно.

Розетку для вытяжки размещают под навесным шкафом или непосредственно в нем. Нередко ее помещают в кожухе, маскирующем воздуховод. Высота установки розетки от пола составляет около 190 см.

Выбор материалов вытяжного канала

При выборе вытяжного клапана, который будет вмонтирован в стену, учитывают ее толщину и материал, через который придется проводить канал вытяжки.

Лучше выбрать круглую оцинковку.

Такую трубу можно использовать как для создания канала в стене, так и для оборудования скрытого воздуховода. Утеплять трубу можно любыми материалами. Главное — чтобы изолятор был хорошим, и до него не могла добраться влага.

Можно обклеить трубу пенофолом с самоклеящейся стороной (10 мм). Снаружи устанавливают зонтик, защищающий канал от осадков. Лучше, если в нем будет 2 клапана — один снаружи, а второй внутри — для создания воздушной прослойки, препятствующей образованию конденсата.

При выборе материала для вытяжного канала стоит присмотреться к таким вариантам:

  • поливинилхлорид;
  • полипропилен;
  • полиэтилен;
  • полиуретан.

Пластиковые изделия просты в установке, они легкие и доступные. Поэтому такие материалы чаще всего используют при оборудовании вентиляционного канала на кухне в квартире. Однако пластиковые трубы не должны нагреваться выше +120 градусов, чтобы не выделять хлор.

Важно! При +5 градусах ПВХ теряет прочность и становится ломким, поэтому предпочтительнее выбирать полиэтиленовые изделия.

Наиболее прочным является армированный стальными элементами виниуретан. Его сложно повредить, а воздуховод можно развернуть под любым углом.

Создание и подготовка вентиляционного отверстия в стене

После создания схемы на стене следует просверлить в ней отверстие для крепления станины инструмента.

В него забивают дюбель и вкручивают шпильку для фиксации станины. Затем станину крепят к стене и делают контрольные замеры.


Затем стоит соорудить водосток, по которому будет стекать охлаждайка сверлящей коронки. Ее можно сделать из металлической фольги.

Затем стену сверлят в несколько этапов:

  • Сперва проходят внутренний слой и вытаскивают бетонный цилиндр из коронки. Так он не будет мешать при дальнейшей работе.
  • Затем проходят внутреннюю часть фасадной плиты. Необходимо также достать цилиндр бетона.
  • Остается просверлить внешний слой плиты. После этого можно снимать инструмент со станиной.

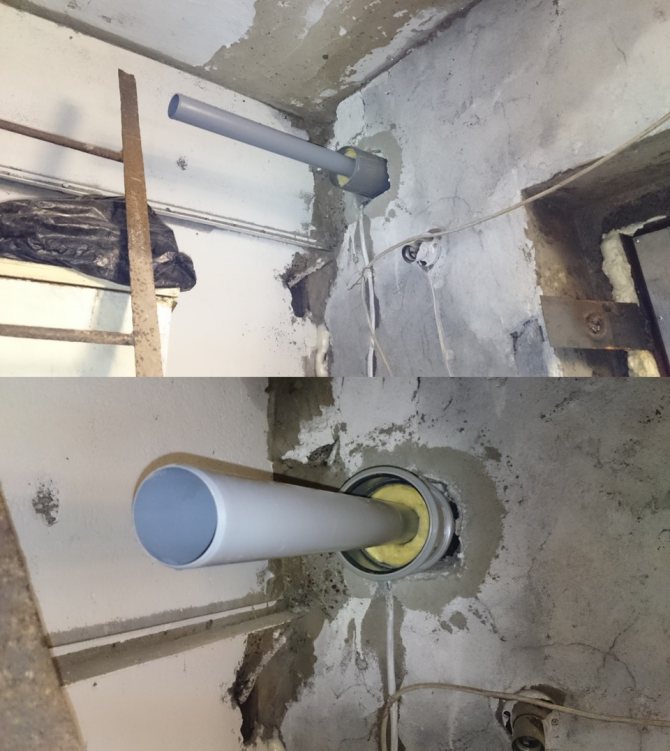

Когда отверстие для вытяжки в стене выполнено, его следует подготовить к монтажу вентканала.

Затем необходимо собрать систему обратных клапанов. Они будут защищать канал от проникновения холодного воздуха с улицы. Поскольку клапанов будет несколько, в стене образуется своеобразный тамбур, исключающий промерзание воздуховода. Теперь можно закрепить вытяжку к стене.

Монтаж корпуса вытяжки

Плоские вытяжки устанавливают к нижней части подвесной мебели или к стене. При наличии угловой планки корпус устраивают в подвесной шкаф. Если установка вытяжки затруднена из-за расположения газовой трубы или стеновых выступов, используют сантехнические саморезы-шпильки. Их вкручивают в стену как дюбеля, а вытяжку закрепляют на определенном расстоянии от стены.

Важно! При правильной установке системы сохраняется достаточная тяга. Каждый поворот канала снижает мощность установки на 10%.

После монтажа обратного клапана снаружи стены его необходимо герметизировать. Затем вставляют утепленную трубу канала. На внутренней стене ее герметизируют и закрепляют квадратным элементом на 4 дюбеля. Теперь к ней можно подсоединять воздуховод.

Прокладка воздуховодов

Теперь осталось проложить до отверстия воздуховод. Для него подготавливают пластиковый или гипсокартонный короб. Такие материалы легко обрабатывать. Короб должен выдерживать нагрузку собственного веса и веса воздуховода. Для крепления каркаса под гипсокартонную конструкцию используют дюбеля.

Совет! Необходимо сделать соединения воздуховода полностью герметичными. Для такой задачи выбирают силиконовый герметик.

Последовательность работ при оборудовании воздуховода:

  • разметить расположение элементов;
  • высверлить в стене или потолке отверстия и зафиксировать металлические подвесы при помощи дюбелей;
  • последовательно установить элементы возховода;
  • загерметизировать стыки.

Затем можно укутать воздуховод шумоизоляцией, особенно если он будет помещен в гипсокартонную маскирующую конструкцию. Это поможет избавиться от лишнего шума.

Создание короба для маскировки воздуховодов

Поскольку воздуховоды представляют собой довольно массивные изделия, их следует закрыть коробом. Существует несколько вариантов:

  • Использование пластикового короба. Его устанавливают под потолком или над навесной мебелью. Изделия достаточно жесткие и легкие, поэтому устанавливать их очень просто.
  • Гипсокартонная конструкция. Для этого создается металопрофильный каркас. Дополнительно его можно оснастить осветительными приборами.

Перед тем, как замаскировать воздуховод, его обязательно проверяют на протечки.


Последовательность работ при создании гипсокартонного короба:

  • Делают разметку под короб. В местах соприкосновения вертикальных линий и точек основания короба проводят перпендикулярные линии. Они пересекаются под углом 90 градусов. Здесь будет расположен третий профиль.
  • Выполняют отверстия под саморезы. Их легко просверлить непосредственно через профиль.
  • Затем в отверстия вставляют дюбеля.
  • Профили крепят на саморезы.
  • Углы у вытяжки оформляют металлическим перфорированным уголком.
  • Профили соединяют поперечинами.
  • На каркас крепят листы гипсокартона. Внешний угол панелей закрывают декоративным уголком.

Осталось провести финишную отделку.

Установка приточного клапана

Чтобы восполнять запасы воздуха, которые иссякают при работе вытяжки, следует установить приточный клапан. Он способен обеспечить приток воздуха в количестве от 40 до 60 м³/ч. Он может быть самостоятельным устройством (стеновой) или дополнительным (устанавливается на пластиковые окна).

При покупке готового клапана следует сначала разобрать конструкцию. После разметки контура можно сверлить отверстие. Для самостоятельного устройства клапана в стене оно должно иметь диаметр 45 мм. В начале сверления диаметр должен быть 65 мм (на глубину 4 см). отверстие делают с уклонов вниз. Затем вставляют гильзу.


Трубка клапана должна быть обмотана изоляцией. Затем трубку клапана помещают в отверстие. Она должна немного выступать из стены внутри помещения. корпус клапана крепят на дюбели. После окончания работ в систему помещают фильтры, которые исключают попадание в комнату вредных частиц. Скорость, с которой будет регулироваться интенсивность притока воздуха, регулируют заслонкой.

Подключение вытяжки к вентиляции и электропитанию

При наличии в доме контура заземления и евророзеток при подсоединении системы провод подключают к клемме заземления. Ее обозначают тремя полосами, имеющими разную длину. Однако на вытяжке может отсутствовать разъем под заземление. В этом случае его необходимо создать самостоятельно. Для этого провод винтом прикручивают к металлическому корпусу.

Если евророзетка отсутствует можно заземлить систему подключением к глухой нейтрали от электрощита. В нем можно найти шину с готовым штырем для подсоединения провода. На нем уже накинут провод заземления (желто-зеленый). К этому креплению добавляют дополнительный заземляющий провод и протягивают его на кухню.

Кабель должен иметь сечение не меньше 2,5 мм² и быть медным многожильным. Свой провод следует накидывать поверх старого, затянув гайку с шайбой. Вытяжку следует подключать через автомат в 6 А.


Остается включить вилку вытяжки в сеть и наслаждаться работой системы.

Дважды в год следует прочищать вытяжку от гари. Это позволит избежать возгорания. При электрических работах следует соблюдать правила безопасности. При отсутствии необходимых знаний лучше обратиться к опытному электрику.

Соорудить вытяжную вентиляцию можно своими руками. Для этого стоит определиться с расположением ее элементов и особенностями подключения.

ventsyst

Вытяжка через стену в частном доме, как сделать отверстие в стене

.

Содержание

  • Вытяжка на кухне, как важный элемент
  • Монтаж
  • Что такое естественная вентиляция
  • Искусственная вентиляция на кухне

В частных домах, как и любых коммунальных жилищах, квартирах и прочих местах проживания трудно представить кухню без вентиляции. Люди всегда прибегали к обычному проветриванию кухни, но мы живем в век небывалого прогресса и каждая современная кухня должна оснащаться таким устройством. Изначально вытяжки придумали, чтобы избежать потери тепла на кухне, ведь, если в зимний период открыть форточку, чтобы проветрить помещение, легко можно простудиться. Вытяжка прекрасно справляется с вентиляционной задачей, стоит лишь установить ее над плитой и во время готовки нажать на одну из кнопок. Также это дополнение часто оснащается подсветкой, которая всегда будет кстати.

Вытяжка через стену позволяет сохранить красивый дизайн кухни

Обычно планирование вентиляционных шахт происходит либо перед стройкой, либо в процессе постройки самого дома. Все, что связано с внутренним облагораживанием жилья, нужно продумывать заранее. Если у вас до сих пор нет вытяжки, и вы решили ее установить, то запаситесь необходимым терпением и знаниями для этого. Ее не так трудно смонтировать самостоятельно или купить. Установка производится достаточно просто, поэтому можно не тратить свои средства на услуги рабочих. К тому же она не требует особых мер предосторожности и будет эстетично смотреться в деревянном доме.

Вытяжка на кухне, как важный элемент

На кухне постоянно присутствуют посторонние запахи, которые не всем кажутся приятными, а повышенная влажность может постепенно ухудшать состояние вашего здоровья. Это еще одно доказательство необходимости, чтобы вытяжка для кухни через стену в частном доме очищала ваше помещение. Поэтому перед установкой ознакомьтесь со следующими требования для этого дополнения.

  1. Суть проветривания заключается в том, чтобы как можно скорее загрязнители на кухне смешались с чистым воздухом. После этого они должны пройти процедуру вывода и полностью покинуть помещение с помощью вытяжки.
  2. Для правильного функционирования кухонной вытяжки нужно знать максимально доступное количество работающих конфорок для газовой плиты. Если помещение кухни более пятнадцати квадратных метров (15 м), то четыре конфорки не помешают вытяжке сделать свою работу. Для двенадцати квадратных метров (12 м) количество конфорок должно быть не больше трех, для восьми метров (8 м2) – всего две конфорки.
  3. Также нужно считаться с определенным нормами, которые регламентирует специальный документ. Он гласит о правильной скорости и качестве воздухообмена в кухонном помещении. Это около 140 кубометров в час для газовых плит и 110 кубометров в час для электроплит.

Перед установкой вытяжки следует внимательно изучить документы

Эти три небольших предусмотрительных учета помогут вам добиться правильной и качественной вентиляционной задачи от вытяжки.

Монтаж

Прежде чем заниматься монтажом обязательно подберите хорошие и качественные компоненты для вытяжки. Ознакомьтесь с шаблонами инженерных таблиц, которые помогут вам верно разместить вентиляционные каналы, вычислить длину и ширину внутреннего сечения каналов. Это в будущем поспособствует быстрому и качественному выводу воздуха через стену на улицу.

Сам вентиляционный канал, если посмотреть на него со стороны, представляет собой ветвистое дерево. Однако материалы совсем не из этого компонента. Опытными работниками и пользователями этой системы настоятельно рекомендуется использовать нержавеющую сталь. Стенки внутри каналов должны быть максимально гладкими, чтобы снизить вероятность застраивания внутри мусора или налета. А чтобы практически убить риск, установите в стену на месте отверстия специальную сетку, которая не пропустит ничего кроме воздуха.

Чтобы правильно снабдить свой дом вентиляцией, примите к сведению определенные нормы по размещению вентиляционных шахт. Это нельзя назвать правилами, так как это всего лишь следствие проб и ошибок, которое поможет сделать все с первого раза с наилучшим долговечным результатом. Для установки необходимо сделать отверстия, которые будут отвечать за ввод и вывод кислорода. Отверстие в стене должно находиться над уровнем фундамента и будет выполнять втягивающую функцию.

Отверстие для вытяжки будет находиться на крыше, а труба, которая выводит нежелательные загрязнители воздуха прямо на улицу, должна возвышаться не менее, чем пятьдесят сантиметров (50 см).

Что такое естественная вентиляция

Этот способ проветривания имеет ряд отличий и недостатков в сравнении с вентиляцией в коммунальных многоквартирных домах. Все дома с квартирами строятся по конкретному общепринятому шаблону и здесь трудно допустить ошибку и столкнуться с несостыковками при строительстве.

Схема естественной вентиляции

Кроме того, система вентиляции должна присутствовать в каждой комнате, а это усложняет процесс ее тщательного планирования и установки. Поэтому часто случается так, что при наличии установленной вентиляционной системы она не выполняет никаких функций, то есть не работает. Поэтому нужно снова учиться на ранее допущенных ошибках других людей, рассмотреть их и исключить повторения оплошностей. Изучите комментарии профессионалов.
  1. Первая ошибка заключается в том, что дырка под вентиляционную шахту находится не в предназначенном месте. По правилам она должна находиться под самым потолком, не ниже 10 см под ним. Дело в том, что теплый воздух всегда поднимается, поэтому отверстие и должно быть проделано в самом верхнем месте комнаты. Только в таком случае удастся вывести и профильтровать воздух.
  2. Высота вентиляционной трубы должна быть достаточной длины, иначе воздух внутри канала может остановиться и толку от всей проделанной работы не будет.
  3. Нельзя совмещать вентиляцию соседних помещений.
  4. Многие люди для своей кухни устанавливают вытяжку и забывают про отверстие для естественного проветривания. Это тоже может привести к некоторым проблемам.

Искусственная вентиляция на кухне

Одного лишь отверстия для кухни может быть недостаточно для эффективного проветривания, поэтому люди прибегают к покупке и установке специальной вытяжки. Это не ударит по карману, а на кухне станет проще находиться во время готовки.

Почему естественное проветривание не справляется с задачей? На улице не всегда ветреная погода, а это имеет прямое отношение и к вентиляционной системе. А также на улице в летний период может стоять невыносимая жара. Если ко всему этому добавить активную работу на кухне вроде приготовления пищи, то можно навредить своему здоровью.

Вытяжка для искусственной вентиляционной обработки решит все эти проблемы. Поэтому сейчас будут предложены следующие комментарии по ее установке и эксплуатации:

  • как уже говорилось выше, устанавливайте вытяжку из нержавеющей стали, также хорошим вариантом будут алюминиевые вытяжки — эти два варианта окажут лучший эффект прочности и долговечности, чем другие претенденты;
  • фильтр для вытяжки — он установлен по умолчанию, но для качественной работы его рекомендуется менять примерно один раз в полгода;
  • если в вытяжке установлен достаточно мощный вентилятор, то вентиляционная шахта может быстро закупориться очень сильным напором устраняемого воздуха — это приведет к не функционированию устройства и все, что должно удаляться, останется на кухне;
  • профилактика и уход за вытяжкой также должны присутствовать: своевременно прочищайте каналы от посторонних загрязнителей и жировых скоплений;
  • если кухня достаточных размеров и подходит для одновременно включенных четырех конфорок, то рекомендуется установить сразу два отверстия: через одно будет поступать свежий воздух, а через второе удаляться нежелательный — это также будет кстати в летний жаркий период.

Больше комментировать нечего, установка кухонной вытяжки не составит никаких проблем даже непосвященному пользователю – кухня станет свежей и будет раем для любого любителя постоять у плиты.

Установка кухонной вытяжки в частном доме

1. Назначение кухонной вытяжки.
2. Из чего состоит система и необходимый набор инструментов.
3. Подготовительные работы.
4. Установка выхлопной системы.
5. Тестирование кухонной вытяжки зимой.
Вытяжка кухонная располагается над плитой, предназначена для проветривания и очистки загрязненного воздуха (копоть, запахи) или его перемещения за пределы помещения. Установка кухонной вытяжки – процесс трудоемкий, если у вас нет вентиляционного проема, требующий базовых знаний и навыков в области электрики, при необходимости переноса или переподключения розетки. В остальном работа не сложная, главное иметь практические навыки в строительстве.
Из чего состоит система и необходимый набор инструментов и материалов.
В состав встроенной бытовой вытяжной системы входят:
— вентилятор с жироуловителем и местным освещением;
— воздуховод вытяжной;
— элементы переходные;
— гофры, диаметром 115 мм;
— воздуховод длиной 300 мм и диаметром 130 мм;
— вентиляционный козырек с обратным клапаном диаметром 130 мм.
Питание осуществляется через розетку, расположенную во внутренней зоне колпака для вытяжек.

Подготовительные работы.

Установка кухонной вытяжки начинается с определения ее места. После этого на несущей стене под воздуховод чертятся окружности сечением 130 мм и раструбом диаметром 65 мм. Через перфоратор и длинное сверло просверливаются сквозные отверстия по контуру будущего вентиляционного отверстия и в его центре. Отверстие диаметром более 130 мм выбивается пикой через отверстия. Коронкой или сверлом (6 – 12 мм) и копьем подготавливается место для короба под розетку. От распределительной коробки, соблюдая нормы монтажа электрических систем, к розетке пробивают или подрезают штробу и прокладывают двухжильный медный провод сечением два миллиметра так, чтобы его концы свисали с перечисленных коробок на 150 — 200 мм. На алебастр крепится короб под розетку и провод. На цементный раствор устанавливается воздуховод сечением 130 мм, под углом 5-10 градусов к уличной стороне.

После высыхания раствора стена выравнивается стартовой и финишной шпаклевкой.

После застывания раствора выполняются отделочные работы. Концы вложенного провода зачищают от изоляции и подключают к фазе, нулю и клеммам розетки, которую затем устанавливают на штатное место.

Монтаж выхлопной системы.

1. Установка козырька. На фасаде здания по уровню крепится козырек с обратным клапаном.

При сильном отклонении по вертикальной оси клапан будет находиться в приоткрытом положении при холостом ходе системы удаления воздуха.
2. Подготовка коробки. Встроенная вытяжка монтируется в короб глубиной 305 мм, изготовленный из ЛДСП (толщина 16 мм), и закрывается фасадом из МДФ. Остальные размеры указаны на фото.

В задней стенке и в полке из ДСП электролобзиком вырезаются сквозные элементы под гофру (сечение 140 мм) и подрозетник, торец которого защищен от влаги силиконом. На внутренней полке ближе к углу просверливается отверстие диаметром 8 – 10 мм для установки электрокабеля.

Вытяжной шкаф соединяется с другими навесными кухонными шкафами.
3. Крепление подвесных ящиков к стене. К ящикам крепятся регулируемые навесы.

На стене выполняется разметка и крепление бруса для навесов. Ящики подвешиваются и устанавливаются по уровню.
4. Установка перехода. Переход с сечения 125 (внешний размер) на 115 мм (внутренний диаметр) вставляется в воздуховод с внутренней стороны воздуховода.
5. Установка кухонной вытяжки. В подготовленное отверстие полки продевается трос, и сразу к нему крепится вытяжное устройство. К кабелю подключается штекер. Один конец алюминиевой гофры 115 мм вставляется в воздуховод, другой зажимается на патрубке устройства.

Вилка вставляется в розетку и проверяются все режимы работы устройства.

Проверка кухонной вытяжки зимой.

В ходе исследования при -20 0С и простой печке (более 12 часов) выяснилось, что если и образуется конденсат, то он не попадает ни на кухню, ни на фасад здания, клапан всегда остается свободным и система работает без перерывы. На основании полученных данных можно сделать вывод: небольшие вытяжные системы до 1,5 м с установленным под углом воздуховодом зимой не покроются льдом.

Как сделать вытяжку в частном доме? Как сделать систему вентиляции частного дома

Установка системы вентиляции в частном доме позволяет значительно улучшить микроклимат в помещении. В сборке эти конструкции не слишком сложны и при желании их можно смонтировать своими руками. Об особенностях технологии выполнения этой работы, а также о том, как нарисовать вытяжку в частном доме, и поговорим далее в статье.

Типы вентиляционных систем

На данный момент в загородных домах используются только два основных типа таких конструкций:

  • Естественная вентиляция. В этом случае устанавливается только стояк. Приток же воздуха осуществляется через окна, щели в окнах или специально сделанные отверстия за радиаторами отопления. Недостатком таких систем является, прежде всего, очень низкий КПД. Кроме того, летом такая конструкция вообще не работает из-за отсутствия перепада температур на улице и внутри дома.
  • Принудительная вентиляция. В этом случае выброс загрязненного воздуха осуществляется с помощью специальных вентиляторов. Также установлен приточный воздуховод, подающий воздух с улицы.

Кухонные вытяжки обычно присоединяются к существующей системе принудительной вентиляции. При его отсутствии вывод производится либо в шахту естественной добычи, либо непосредственно на улицу.

Монтаж естественной вентиляции

Сборка такой системы сводится в основном к установке стояка. Верхняя его часть должна выступать за пределы крыши. Обычно, как и в городских квартирах, от него делают отводы на кухню и в туалет. Для того чтобы обеспечить приток свежего воздуха в квартиру, под радиаторами отопления в этом случае просверливают отверстия диаметром 8-10 см. В них вставлены специальные впускные клапаны.

Вентиляция в частном доме и как правильно сделать систему вентиляции

В загородном строении можно установить как обычную конструкцию с воздуховодами и вентиляторами, так и более современную, дорогую и комфортную — с рекуператором. Что касается сложности установки, то для обеих систем она примерно одинакова. Только в первом случае воздух выводится прямо на улицу и отсюда забирается. Во втором оба потока проходят через рекуператор. Последний представляет собой устройство, предназначенное для сбора тепла от вытяжного воздуха и передачи его приточному воздуху. Таким образом, системы вентиляции с рекуператором позволяют экономить на отоплении.

Виды кухонных вытяжек по принципу действия

Прежде чем начать разбираться, как сделать вытяжку в частном доме, давайте посмотрим, какие виды таких устройств выпускаются на данный момент. Подразделить составы, предназначенные для удаления воздуха из плиты, можно на три основные группы:

  • Вытяжные. Это классический вариант, предназначенный для удаления загрязненного воздуха из плиты в вентиляционную шахту или на улицу.
  • Переработка. Сделать вытяжку в частном доме такого типа – значит получить достаточно эффективное и надежное устройство. Такие конструкции, по сути, представляют собой большие очистители воздуха, оснащенные системой фильтрации. Их главные преимущества – простота и дешевизна монтажа. Недостаток – необходимость периодической (обычно раз в полгода) замены фильтров.
  • Комбинированный. Эти вытяжки могут как вытягивать воздух на улицу, так и очищать его.

Как выбрать вытяжку

Чуть позже разберемся, как сделать вытяжку в доме. Вытяжку в частном доме обычно присоединяют к основной вентиляционной системе. Итак, сначала узнаем, как монтируются эти конструкции. Трубы для таких систем могут иметь круглое или квадратное сечение. Кроме того, их диаметр может отличаться. Доступны как металлические, так и пластиковые варианты воздуховодов. Первые отличаются максимальной долговечностью, вторые – легким весом и простотой монтажа. Особо следует отметить недавно появившиеся гибкие гофрированные воздуховоды.

Какой рекуператор лучше?

Многих владельцев загородных домов интересует вопрос, можно ли сделать вентиляцию частного дома своими руками. Конечно можно, в том числе и с рекуператором. Главное правильно подобрать, собственно, это самое устройство. На данный момент самой популярной разновидностью являются пластинчатые конструкции. Выбрасываемый и приточный воздух в них не пересекаются непосредственно друг с другом. Контакт происходит через пластины из пластика или алюминиевой фольги. К достоинствам таких устройств можно отнести прежде всего простоту конструкции, надежность и ремонтопригодность. К недостаткам относится возможность обледенения плит в зимний период времени.

Составление проекта

Итак, начнем разбираться, как правильно сделать систему вентиляции частного дома своими руками принудительного типа. Разумеется, прежде чем приступить к его монтажу, следует нарисовать схему раскладки. Разработку проекта лучше доверить специалистам. Дело это очень ответственное и достаточно сложное. При его выполнении нужно учитывать массу нюансов. Если проект составлен неправильно, вентиляция не будет работать эффективно. Кроме того, возможна такая неприятность, как появление запаха туалета или кухни в жилых комнатах.

Установка рекуператора

Устройство для теплообмена между воздушными потоками обычно устанавливается на чердаке или в подвале. Главное правило, которое необходимо соблюдать – ровность и абсолютная горизонтальность подставки.

Установите рекуператор в легкодоступном месте. Дело в том, что хозяева дома в любом случае должны хотя бы два раза в год очищать свою плиту от грязи.

Монтаж магистральных воздуховодов

Предварительно в стенах просверливаются отверстия для забора и забора воздуха. Затем вставляют специальные ответвления, оснащенные клапанами. Затем приступайте к монтажу основных (приточного и вытяжного) воздуховодов. Крепить их можно к стенам за обшивкой из гипсокартона или фанеры или за натяжными потолками. Иногда их проводят в межэтажных перекрытиях. Однако неудобство этого способа заключается в труднодоступности элементов в случае необходимости ремонта.

Крепление труб производится на специальные хомуты. Для пластиковых легких будет достаточно одной штуки. Шаг между металлическими зажимами обычно составляет около 1,5 метра. Одним концом магистральные трубы присоединяются к патрубкам в стенах, вторым — к соответствующим патрубкам рекуператора. В инструкции, прилагаемой к этому устройству, производитель указывает, как подключать воздуховоды.

Обвязка комнат

Правильная прокладка труб по комнатам также является важным ответом на вопрос, как сделать вытяжку в частном доме. Домашняя установка вытяжки производится с подключением ее воздуховода к одному из ответвлений, идущему на кухню. К основным магистралям нужно будет присоединить отрезки, ведущие в помещения, нуждающиеся в вентиляции. Они соединяются через специальные патрубки и тройники. В каждое помещение должен быть выведен как вытяжной воздуховод, так и приточный воздух. Первый лучше установить на потолке, второй – на полу или внизу стены, ближе к радиатору. В проделанные в конструкции дома отверстия вставляются трубы с переходниками, на которых фиксируются воздуховоды. Сверху они закрыты декоративными планками.

Кухонная вытяжка в частном доме: инструкция по установке

Крепление данного устройства на стену или мебель в зависимости от конструкции. По регламенту расстояние от нее до плиты должно быть не менее 65 см для газовой и не менее 45 см для электрической. Воздуховод от вытяжки крепится к решетке вытяжной трубы или шахты. Если в доме нет вентиляции, в стене делается отверстие под воздуховод. В последнем случае необходимо будет обеспечить доступ свежего воздуха на кухню. Для этого, как и при устройстве естественной вентиляции, под окнами или за радиаторами отопления необходимо просверлить отверстия и вставить в них приточные клапаны, которые можно купить в строительном супермаркете.

Как выбрать вытяжной канал

Итак, мы вкратце рассмотрели вопрос, как сделать вытяжку в доме. Вытяжка в частном доме будет эффективно работать только при правильном подборе воздуховодов. На данный момент для такой кухонной техники выпускается только два основных вида гофры – пластиковая и металлическая. Первые уже разрезаны на куски в процессе производства. В том случае, если выхлопное отверстие находится в противоположной от плиты стене, одного такого отрезка может не хватить. А вот стыки в воздуховодах кухонных вытяжек крайне нежелательны. Поэтому в этом случае лучше приобрести металлическую гофру. В том случае, если стыков по каким-либо причинам не избежать, их обязательно нужно проклеить герметиком. Гофру спрячьте под декоративную коробку, которая может иметь круглую, прямоугольную или квадратную форму. Стыки в ней также должны быть герметизированы.

Как правильно прикрепить рециркуляционную вытяжку

Сделать вытяжку в частном доме — это еще и правильно смонтировать корпус устройства. Устанавливать его на стену следует строго по разметке. Для этого карандашом заранее проводится горизонтальная линия. Далее на нем сверлятся два отверстия, совпадающие с кронштейнами на капоте. Затем в отверстия вбиваются дюбеля. Они крепятся и прикручиваются саморезами. На них вешают устройство.

Монтаж купольных устройств

Как нарисовать вытяжку в частном доме с помощью купольной конструкции — вопрос тоже не слишком сложный. Как и в первом случае, на этот сорт предварительно делается наценка. Устройства этого типа крепятся к стене прямо на корпусе. В качестве фиксирующих элементов используются дюбели и шурупы.

РубрикаДом
