Как сделать вытяжку в частном доме на кухне в стене: на кухне, в санузеле (ванной и туалете), в подвале, в канализации, в газовой котельной и через стену – технические требования и правила монтажа

Как сделать вытяжку в частном доме своими руками, выход через стену

Автор Admin На чтение 13 мин. Просмотров 5.6k. Опубликовано 03.08.2018

Люди старшего поколения зачастую говорят о том, что наше жильё становится всё больше и больше похоже на аквариумы, причём эта тенденция постоянно прогрессирует. Мы меняем деревянные окна на пластиковые комплекты, а деревянные входные двери на металлические полотна с плотным прилеганием, но такой прогресс имеет как положительную, так и отрицательную стороны.

Стремление к такой замене вполне понятно – дом становится более тёплым, так как пластик и двойной металл не пропускают воздушные потоки с улицы, к тому же это отличная звукоизоляция, что немаловажно в век стремительного технического роста. Вполне естественно, что в такой ситуации (после всех изменений в жилье) возникает вопрос, как своими руками сделать вытяжку в частном доме и, конечно же, большинство домовладельцев хотят устроить выход через стену – это удобнее и дешевле, нежели через потолок.

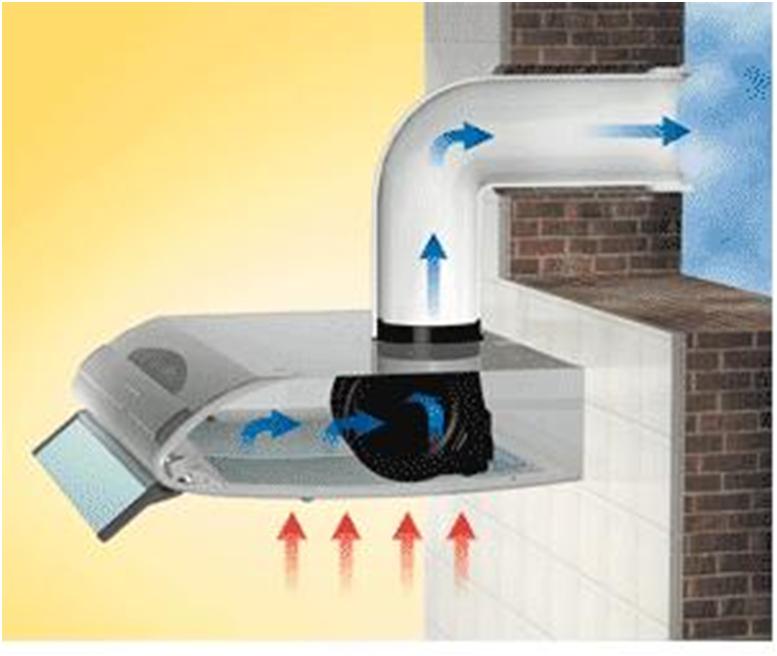

Самая незамысловатая вытяжка, сделанная через стену

Содержание

1. Какие бывают вытяжки
2. В котельных и полуподвалах
3. Схемы стеновой вентиляции
4. Расчёт мощности кухонной вытяжки
5. Монтажные работы в разных помещениях
6. Монтажные работы на кухне
7. Вытяжная вентиляция в ванной и туалете
8. Заключение

Какие бывают вытяжки

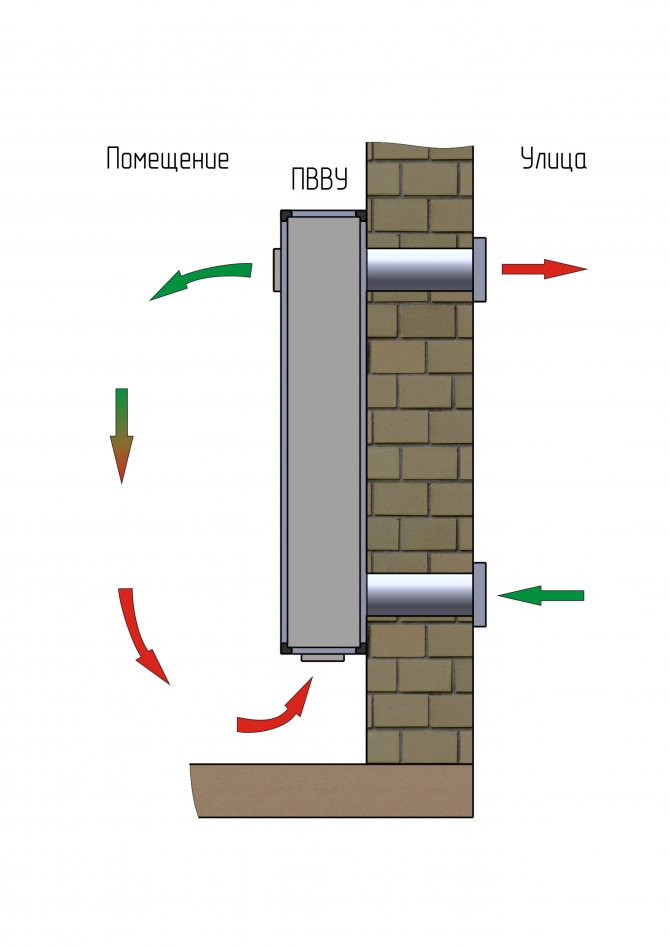

Механический приточно-вытяжной клапан

В данном случае речь идёт именно о вытяжке, так как вентиляция может быть не только вытяжной, но и приточной. Тем не менее, будет затронута и одна, и другая:

• Естественная вентиляция. Возможность естественной вентиляции есть в каждом доме или квартире – это открытые окна и двери. А в старом фонде с деревянными рамами, это щели у форточек и створок и плохое прилегание дверных полотен к коробкам.
• В стену может быть вставлена двухсторонняя решётка с жалюзи, которые можно регулировать по желанию, делая зазор больше или меньше. Такие факторы позволяет воздуху двигаться произвольно, в соответствии с разницей температур, давления или ветра. Но это и есть главным недостатком естественной циркуляции – она полностью зависит от атмосферных явлений.
• Кроме того, в стену может быть вставлен механический приточно-вытяжной клапан или двухсторонняя решётка с вентилятором, который действует, как насос, перекачивающий воздух в одном или в двух направлениях.
• Основным преимуществом естественных вытяжек можно назвать возможность установки таких клапанов в любом помещении дома, стена которого граничит с улицей. Поскольку речь идёт о частном доме, то такие устройства редко закладываются в проект – их делают во время эксплуатации жилья, по потребности.
• Поскольку каналы для естественной вентиляции малоэффективны, то их оснащают вытяжными вентиляторами. В частных домах такие устройства монтируются в ванных комнатах и на кухнях, в домашних мастерских и кладовках. В большинстве случаев этого оказывается достаточно, чтобы очистить воздух от неприятных запахов и испарений.

Для того чтобы правильно рассчитать мощность вытяжки, придётся учесть несколько факторов и в первую очередь, это объём (не площадь) помещения, так как при одной и той же квадратуре помещения разница в количестве содержащегося там воздуха может сильно отличаться.

Например, кухня 2,5×3 м с высотой потолков 2,5 м вмещает 2,5*3*2,5=18,75 м3, но если поднять потолки всего на полметра, то получится 2,5*3*3=22,5 м3 воздуха. Как видите, разница существенная и если в первом случае хватит отверстия ø 100 мм, то для второго варианта желательно использовать канал на 150 мм. Но если, к примеру, кухня имеет 30 м3, то лучше сделать два отверстия по 100 мм, нежели одно ø 200 мм – эффективность такого подхода проверена на практике, тем более что можно задействовать либо один, либо два агрегата одновременно.

Также следует учитывать физические свойства воздушных потоков – тёплые всегда поднимаются кверху, увлекая за собой пар вместе с неприятными запахами. По этой причине вытяжные устройства всегда монтируются под потолком, даже в том случае, если там (в канале) стоит вентилятор. Кроме того, некоторые современные системы имеют дополнительное оборудование для двигателя, которое реагирует на уровень влажности в помещении и при достижении необходимого показателя они попросту отключают подачу питания, а при повышении влажности включают её заново.

Но в виду большой стоимости такого оборудования оно не пользуется популярностью в жилом секторе – гораздо удобнее и выгоднее использовать приточные сплит-системы.

В котельных и полуподвалах

Вентиляционная система в котельной частного дома

На верхнем изображении вы видите схему вентиляционной системы в котельной частного дома – она приточно-вытяжная, так как если просто откачивать воздух, но при этом не давать возможности притока с улицы, то это будет препятствовать горению у дизельных, газовых и твердотопливных котлов. Отдушина в стене, как правило, здесь удобнее всего оснастить вентилятором, запуск которого можно производить при помощи теплового реле. То есть не нужно приобретать дорогостоящее и к тому же редкое оборудование автоматического контроля – прерыватель пуска через теплореле легко сконструировать и установить своими руками. Но, как бы там ни было, помимо принудительной стеновой вытяжки в котельной обязательно должна быть открывающаяся форточка или фрамуга.

При строительстве дома с цокольным этажом там заранее предусматриваются, как минимум, две продухи, которые делаются в стене под потолком – это собственно и есть стационарные стеновые вытяжные устройства для естественной циркуляции. При необходимости в таких помещениях в продухи устанавливают электровентиляторы, а всю проводку пакуют в линейные или гофрированные кабель-каналы – это очень удобно и эстетично. Такой же метод можно применять для кухонь или ванных комнат, если проводка не была проложена при строительстве или ремонте объектов.

Схемы стеновой вентиляции

Вытяжной клапан с вентилятором (вверху слева) для стеновой вентиляции

По сути, есть три способа устройства для вытяжной вентиляции:

1. С естественной тягой (за счёт перепада температуры и давления).
2. С принудительным оттоком при помощи крыльчатки вентилятора (самый популярный).
3. Комбинированный вариант – вытяжка может работать в двух режимах.

Для частных домов можно использовать любой из вышеперечисленных способов, так как в данном случае какая-либо регламентация отсутствует (разве что для помещений, где установлен газовый котёл – СНиП 2.04.05, II-35). В любой другой комнате типа кухни, ванны, туалета или цокольного этажа можно смонтировать вентиляционный канал по своему усмотрению, то есть, либо везде одинаковый, либо в каждом месте по потребности.

Кроме того, если, к примеру, площадь кухни большая, и вы хотите установить варочную (газовую или электрическую) плиту у противоположной от улицы стены, то такое тоже возможно. Для этого под потолком прокладывают 100-миллиметровую ПВХ трубу (их обычно используют для канализации), выводят через несущую стену и подключают к вытяжке, которая находится над плитой. Безусловно, труба не остаётся на виду – её закрывают гипсокартонным коробом, в который иногда врезают встраиваемые светильники, так что короб выглядит, как дополнительный архитектурный элемент для улучшения дизайна интерьера.

Расчёт мощности кухонной вытяжки

Можно также приблизительно рассчитать мощность устанавливаемой вытяжки, используя простую формулу и поправочный коэффициент воздухообмена. Если помните, мы уже говорили об этом выше, поэтому возьмём для условных расчётов те же размеры кухни с разной высотой потолков: 2,5*3*2,5=18,75 м3 и 2,5*3*3=22,5 м3. При этом за основу будем брать нормы СЭС, которые соответствуют 12-15 (кратность воздухообмена) и поправочный коэффициент 1,3.

Первый вариант: 18,75*12*1,3=292,5 м3/час

Второй вариант: 22,5*12*1,3=351 м3/час

[youtube]https://www.youtube.com/watch?v=1e4mlpTJhp8[/youtube]

Видео: Принципы расчёта мощности кухонной вытяжки

Заметьте, что нормы подразумевают наиболее высокую скорость вытяжки, которая необходима при интенсивном приготовлении пищи, то есть, при максимальном выделении дыма в помещение – это может быть жарка или пригорание продуктов. Для других помещений тоже существует кратность воздухообмена, устанавливаемая СЭС, например, для ванной комнаты, это 17-20, а для туалета 6-8. Есть другие, более сложные способы расчётов, но гораздо проще использовать именно этот, а интенсивность воздухообмена того или иного агрегата всегда написана в паспорте.

[alert]Примечание. Не следует забывать, что крутые изгибы снижают мощность. Если отвод от вытяжного зонта в стену слишком крут, его следует выпрямить или сделать плавным.[/alert]

Монтажные работы в разных помещениях

Монтаж вытяжных вентиляционных систем, проходящих через стену, имеет один и тот же принцип, но на самом деле выглядит по-разному в техническом отношении. Например, работы на кухне кардинально отличаются (с технической стороны) от таких же работ в ванной или в туалете.

Монтажные работы на кухне

120-миллиметровое отверстие для кухонной вытяжки

Теперь давайте разберёмся, как сделать кухонную вытяжку в частном доме своими руками, используя выход через стену, впрочем, как это и делается в большинстве случаев. Начнём с диаметра. К рабочему зонту лучше всего подсоединять 100-миллиметровый металлический гофр, но не поливинилхлоридные трубы, которые жёсткие и сделать плавный переход с вертикали на горизонталь слишком затруднительно. Кроме того, сделать выходное отверстие точно напротив патрубка зонта не всегда возможно и на это могут быть разные причины – нежелание нарушать архитектуру фасада, проходящая по стене труба или любые другие препятствия.

Фланец для крепления гофра

Но отверстие в стене следует делать корончатой фрезой (победитовой или алмазной) ø 120 мм – сейчас объясню для чего нужно такое расхождение в диаметре. Сам гофр надевают на фланец, который перед этим прикручивают над отверстием, сделанным в стене, и металлический шланг даже своим краем не заходит внутрь. Но после сверления, из чего бы ни была сделана стена, она будет сыпаться – не сильно, но вполне достаточно для того, чтобы эта пыль при ветре могла попасть в помещение кухни и это сразу следует предотвратить. Поэтому, туда вставляют поливинилхлоридную обсадную трубу с внутренним ø 100 мм и наружным ø 110 мм – она входит туда свободно, но если есть раструб, то последние сантиметры приходится добивать молотком через доску, чтобы не разломать ПВХ.

Отверстие в стене не всегда бывает напротив патрубка зонта

Прежде чем устанавливать гофр на вытяжку, необходимо вычислить его длину, а для этого придётся определить высоту зонта над газовой или электрической плитой. Если говорить в общем, то это примерно 70-75 см, хотя этот параметр следует определить самостоятельно, а отталкиваться следует от удобства работы хозяйки у варочной плиты, лично я, когда делаю подобные установки, учитываю именно это. У нас примерно 50-70% женщин, да и мужчин тоже (или лучше будем говорить семей), занимаются домашним консервированием фруктов и овощей.

Для того чтобы законсервировать за один заход 4-ре трёхлитровые бутыли понадобится большая кастрюля на 40 л (четырёхведёрная), а теперь прикинем размеры. Высота кастрюли – 35 см, высота стандартной бутыли – 24 см, итого, 35+24=59 см. Но для того чтобы вытащить банку из кастрюли рукой, нужно ещё, как минимум, 10 см расстояния (о щипцовом захвате здесь и речи быть не может), следовательно, 59+10=69 см и это впритык. Именно поэтому я и утверждаю, что расстояние между варочной плитой и зонтом должно быть не менее 70-75 см.

Крепление вытяжного зонта к стене

Крепление вытяжного зонта может осуществляться двумя способами – либо к стене, либо он может быть вмонтирован в навесной шкаф кухонного гарнитура, даже если отвод воздуха осуществляется через крышу. Но здесь есть ещё один нюанс: если монтаж вытяжки предусмотрен в одном из шкафов кухонного гарнитура, то её подключение осуществляется внутри этих шкафов, а ≈220V подводится к общей клемме верхней части кухонного гарнитура и оттуда подключается освещение над столами и, возможно, дополнительные розетки. Такой монтаж удобен тем, что абсолютно все проводки, выключатели и розетки получаются скрытыми.

Но есть варианты, когда зонт вставляется в шкаф, но в верхней части гарнитура не предусмотрены встроенные светильники, следовательно, здесь потребуется автономный монтаж розетки. В случае если розетка будет спрятана в шкафу, устанавливать её очень удобно – сама розетка накладного типа прикручивается к стенке или потолку шкафа и подключается от провода ≈220V выходящего со стены либо спускающегося с потолка. Но если навесных шкафов нет вообще, тогда приходится корончатой фрезой делать отверстие для подрозетника, и опять-таки подводить к нему провод ≈220V выходящего со стены либо спускающегося с потолка. Но здесь лучше всего расположить розетку над зонтом, чтобы была возможность маскировки не только розетки, но и сетевого шнура с вилкой.

Обратный клапан на вентиляционной решётке

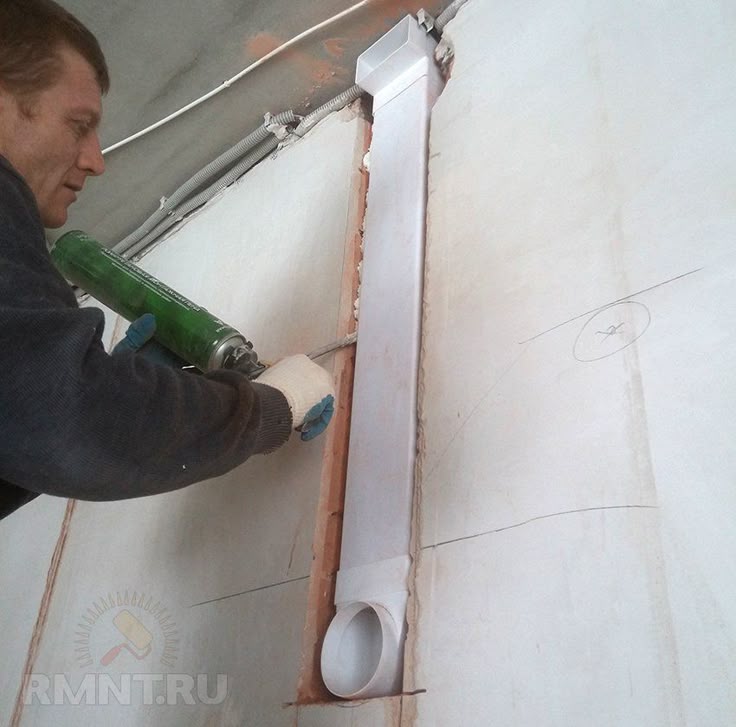

Теперь перейдём к наружной стороне отверстия. Между трубой и стенкой останется маленький зазор, который лучше всего задуть монтажной пеной, хотя при желании можно заштукатурить, чтобы придать жёсткость каналу. В любом случае труба не должна выступать за пределы стены, но если такое произошло, то её легко обрезать полотном от ножовки по металлу. Только лучше использовать не стальное (оно сразу лопнет от изгиба, а прессованное – оно чуть дороже, но служат примерно в два раза дольше).

Что касается вентиляционной решётке со стороны улицы, то она может быть прямоугольной, квадратной, круглой, овальной, но лучше всего, если она имеет обратный клапан, как это показано на верхней фотографии. Это нерегулируемые подвижные жалюзи, которые в состоянии покоя опущены и закрывают решётку, следовательно, внутрь не сможет проникнуть снег или дождь, которые задует ветром. Но при запуске вытяжного вентилятора жалюзи приподнимаются, освобождая проход для воздушного потока.

[youtube]https://www.youtube.com/watch?v=kPFA9RAhYAU[/youtube]

Видео: Мастер-класс по монтажу вытяжки на кухне

Вытяжная вентиляция в ванной и туалете

Сверление отверстия и вставка обсадной трубы

По сути, установка вытяжной вентиляции в ванной или в туалете очень похожа на такую же работу в кухне, но это касается только устройства самого отверстия сквозь стену и, пожалуй, подводки питания ≈220V. Как я уже говорил, диаметр отверстия зависит от объёма помещения, а мощность вентилятора можно вычислить способом, о котором написано выше. Допустим, вы будете делать вставку из сотой трубы, но отверстие в стене опять-таки придётся делать ø 120 мм, то есть, обсадная труба будет с зазором от стены, который позднее задувают монтажной пеной.

Установка вентилятора в стену

Подключение электрического вентилятора можно осуществить несколькими способами и один из них предусмотрен производителем, это выносной выключатель в виде свисающего шнурка, именуемого в просторечье «лентяйкой». Ещё один способ, это подключение пуска вентилятора к выключателю – включаешь в ванной или туалете свет, и запускается вентилятор. И, наконец, третий способ, который зачастую комбинируют с освещением – в дверь устанавливают микровыключатель, и при её открытии цепь замыкается, но здесь есть одно неудобство – при закрытии цепь опять размыкается и вентилятор отключается вместе с освещением, так что я считаю, что это ни к чему, хотя некоторые всё-таки устанавливают.

Заключение

Теперь вы уже знаете, как сделать вытяжку в частном доме своими руками. В техническом отношении вопрос не так-то уж и сложен, тем более, если предусматривается выход через стену. Самое основное, чтобы был перфоратор, рулетка и уровень, а также хороший глазомер. И ещё. Если вы не дружите с электричеством, то попросите кого-либо о помощи в подключении агрегата, чтобы случайно не сжечь двигатель.

Как правильно сделать вытяжку на кухне в частном доме

Вытяжка

Кухонная вытяжка – бытовой прибор, основная задача которого убрать из помещения кухни неприятные запахи, а также оградить поверхности стен, потолка, пола и мебели от копоти, жировых и масляных наслоений. Со своей задачей вытяжное устройство прекрасно справляется. Но есть у этого прибора ещё одно достоинство – простота установки. Для этого нужно правильно подойти к монтажному процессу, предварительно изучив инструкцию по установке. Вентиляция на кухне в частном доме не всегда присутствует. И в отличие от городской квартиры, где вентиляционная шахта проходит по кухонному помещению, в частном доме приходится дополнительно продумывать способы установки вытяжки. А, точнее, способы проводки воздуховодов, через которые загрязнённый воздух будет выводиться на улицу или в помещения нежилого и неслужебного типа.

Выбор вытяжного устройства

Вытяжку следует выбирать так, чтобы она соответствовала объёму помещения и нагрузкам от плиты. Поэтому основные критерии, касающиеся выбора прибора – технические характеристики, к которым относятся:

• Производительность, измеряемая метрами кубическими в час (м³/ч). Для этого рассчитывается объём кухни посредством умножения её площади на высоту потолков. А затем полученный результат умножается на коэффициент 12, который определяет норматив воздухообмена в час. Для газовой плиты берётся коэффициент от 15 до 20.
• Размеры прибора. Они не должны быть меньше размерных параметров варочной поверхности.
• Уровень издаваемого шума. Этот показатель производитель указывает в паспорте изделия. И каждый потребитель выбирает его по своим ощущениям. Например, 50 дБ – это разговорная речь, поэтому чем меньше уровень подобного издаваемого шума, тем лучше.
• Различные режимы работы. Здесь две позиции: проточная система выброса загрязнённого воздуха, рециркуляционная. Первая – это прямое соединение аппарата с улицей или вентиляционным каналом посредством воздуховода, вторая – это фильтрация воздуха и с последующим возвращением очищенной воздушной массы обратно в помещение кухни.
• Управление. Панель, посредством которой производится настройка режимов и освещения, бывает: кнопочной, электронной или сенсорной. В этом плане каждый выбирает по своему усмотрению. Но чем современнее модель, тем она дороже стоит.
• Дизайн. Производители сегодня предлагают огромнейший ассортимент продукции, отличающейся разнообразием цветов, форм и размеров. Вытяжные устройства бывают двух форм: плоские и купольные. Последние представляют собой конусообразную форму, которая сужается к потолку. Таким образом, увеличивается эффективность прохождения загрязнённого воздуха по внутренним каналам прибора.

Все вытяжные устройства разделяются на группы по способу установки:

• Настенные. Крепятся к плоскости стен саморезами и дюбелями.
• Подвесные. Крепятся к нижней плоскости настенного шкафчика кухонного гарнитура, подвешенного над варочной плитой.
• Встраиваемые. Устанавливаются в тот же шкафчик, в котором отсутствует нижняя плоскость. При этом панель управления вытяжки также находится на виду.
• Угловые конструкции. Крепятся в углу комнаты, при условии, что варочная плита установлена там же.
• Островные. Подвешиваются к потолку над кухонным островом, если в него вмонтированная варочная панель.

Внимание! Если в дом покупается вытяжка рециркуляционного вида, то её мощностные характеристики выбираются на 30% больше, чем производительность проточного типа. Это связано с тем, что рециркуляционный агрегат не столько вытягивает воздух, сколько его перерабатывает, прогоняя через системы фильтров. А на это уходит часть мощности вентилятора.

Правила установки вытяжки в частном доме

В принципе, монтажный процесс ничем не отличается от стандартных работ. То есть, в первую очередь проводятся подготовительные операции.

• Выбирается место, куда будет устанавливаться вытяжная техника.
• Определяется высота установки. Если в доме установлена газовая плита, то это 85 сантиметров, если электроплита или индукционная, то 75 сантиметров.
• Определяются места крепления на стене или потолке. Обязательное условие – точное расположение отверстий на стене или потолке с монтажными отверстиями на корпусе прибора. Главное — отверстия на стене проводить по горизонтали, для чего используется строительный уровень.
• Встраиваемая модель вытяжки устанавливается в подвесной шкафчик так, чтобы его дверца плотно закрывалась. При этом производится вырез отверстия в шкафу под соединяемый воздуховод.
• Предварительно продумывается схема прокладка воздуховодной линии, длина которой не должна превышать трёх метров. При этом чем меньше отводов от прямолинейности системы, тем лучше.
• Во многих моделях гофрированный рукав продаётся вместе с вытяжкой. Пластиковые воздуховоды продаются отдельно. И если ставится задача использовать именно их, то приобретаются они в зависимости от длины системы и мощности самой вытяжки. Новичкам рекомендуется пробовать установку гофры.

Отдельным процессом идёт подготовка отверстия для вытяжки воздуха. Если в доме на кухне уже предусмотрена система вентиляции, то проделывание отверстия упрощается до минимума, потому что в вентиляционном канале уже имеется отверстие, в которое вставлена решётка. Оно выполняет функции оттока воздуха естественным или искусственным способом. Для подсоединения воздуховода снимется решётка, а на её место устанавливается вентиляционный рукав. Щели между стенкой и гофрой замазываются шпаклёвкой. Сегодня производители предлагают специальные переходники, изготовленные из пластика, в конструкции которых есть внешний патрубок, соответствующий форме и диаметру воздуховода. Они устанавливаются в отверстие и крепятся к стене, как и решётка, саморезами на дюбели. Гофру крепят к патрубку пластмассовым хомутом, трубу с патрубком соединяют двусторонней муфтой.

Если вентканала в кухне нет, то через стену сверлится отверстие. В деревянном или каркасном доме это сделать проще всего. В кирпичном доме этот процесс потребует наличия алмазной коронки, потому что только этим прочным инструментом можно просверлить отверстие в стене, не повредив кирпичную кладку. Стоит такой инструмент дорого, а покупать его для сверления одного отверстия нет смысла. Лучше воспользоваться услугами строителей, вызвав их для проделывания одного проёма в стене.

Но в кирпичном доме воздуховод также проводится через потолок, чердак и кровельный материал. Хотя последний можно и не трогать, сделав отвод, и проведя воздуховод через фронтоны крыши, тем самым сохранив целостность единой плоскости ската кровли. Это непростой процесс, потому что проделать отверстия через «слоистый пирог» перекрытия будет сложно. Начинать придётся снизу со стороны кухонного пространства, проделав отверстия в отделке потолка. Если перекрытие представляет собой бетонную плиту, то от такого варианта прокладки вентиляционной системы от вытяжки лучше отказаться, потому что сложно правильно сделать отверстие в прочном материале. Для этого чаще всего используют отбойный молоток, который в готовом доме лучше не применять.

Если перекрытие собрано по балкам, то процесс проделывания отверстия упрощается. Со стороны чердака точно по месту запланированной прокладки трубы разбирается участок чёрного потолка, удаляются изоляционный и теплоизоляционный слои. Затем в отверстие устанавливается пластиковая труба, которая по периметру запенивается монтажной пеной и заделывается любым скрепляющим раствором. Здесь нет строгих требований пожарной безопасности, потому что температура отводящего воздуха внутри воздуховода не будет превышать +60С.

Важно! Воздуховод, проходящий по неотапливаемому чердаку, рекомендуется теплоизолировать любыми средствами. Сегодня для этого применяются специальные цилиндры, изготовленные из синтетических теплоизоляционных материалов.

Провести вентиляционный воздуховод через крышу или стену не регламентируется СНиПом, как процесс, связанный с проведением дымохода от печного котла. Нагревательный котёл – прибор, выбрасывающий на улицу воздушную массу с высокой температурой. Поэтому к нему особые требования, касающиеся не только нормативов пожарной безопасности, но и нюансов утепления на всей протяжённости магистрали. Чтобы вывести дымоход на улицу, он выставляется выше конька крыши минимум на полметра. В этом плане труба от кухонной вытяжки никакими нормами не регламентируется. Здесь важно правильно провести магистраль и точно соблюсти параметры воздуховода с техническими характеристиками самого прибора.

Установка обратного клапана

И ещё один момент, касающийся правильной установки вытяжки на кухне в частном доме. Он связан с установкой обратного клапана на крайнем торце воздуховода, который оказался на улице. Основное назначение этого элемента – не допустить движение воздуха в обратном направлении при отключённой вытяжке. Этот прибор обязательно используется.

Заключение по теме

В последнее время кухонная вытяжка стала таким же востребованным прибором, как холодильник или варочная плита. Поэтому важно провести установку так, чтобы агрегат работал по максимальной эффективности, не создавал проблем и не уменьшал комфортное нахождение людей в кухне. Следовательно, монтажу прибора уделяется особое внимание. И в независимости от того, какая модель вытяжки была выбрана, процесс установки проводится строго по инструкции, которая идёт в комплекте с устройством.

лучшие варианты обустройства + технические требования

Металлопластиковые окна, бронированные двери, с одной стороны, удерживают в помещениях нужную температуру, а с другой — вызывают проблемы с воздухообменом. Правильно спроектированная вытяжка в частном доме избавит от ощущения затхлости и образования конденсата. В большинстве случаев это единственный способ создать в нем здоровый микроклимат.

Предлагаем вам ознакомиться с вариантами вытяжных устройств, способных улучшить микроклимат. Вместе с вами разбираем производство расчетов на конкретном примере. Мы подробно описали процесс установки вытяжки принудительного типа для желающих выполнить установку самостоятельно.

Предоставленная информация основана на нормативных требованиях. Информация дополнена иллюстрациями, пошаговыми фотоинструкциями, схемами, таблицами и видео.

Содержание статьи:

• Варианты вытяжки в частном доме
• Необходимые предварительные расчеты
• Естественный воздухообмен в доме
• Требования к вентиляции частного дома частный дом
  • Технология монтажа кухонной вытяжки
  • Принудительная вытяжка ванной комнаты частного дома
  • Устройство вентиляции подвала
• Выводы и полезное видео по теме

Варианты вытяжки в частном доме

Как в общественных зданиях, так и в общественных зданиях в частных домах используются различные типы вентиляционных систем. Они различаются по назначению, по способу активизации воздушного потока и продвижения воздушных масс. предназначенный для подачи чистого воздуха в дом, называется приточным воздухом.

Конструкцию, функцией которой является вывод отработанного воздуха за пределы помещения, называют вытяжной. Особую миссию выполняет вентиляция с рециркуляцией. При этом часть выводимого из помещения воздуха смешивается с наружными холодными воздушными массами с дальнейшим подогревом этой смеси до заданной температуры и возвратом ее в помещение.

Все моменты по установке вентиляционной системы следует учитывать еще на этапе подготовки к строительству собственного дома (+)

Движение воздуха происходит в результате процессов, происходящих естественным образом за счет вытеснения из помещения холодным воздухом, имеющим больший объемный вес, нагретого воздуха с меньшим весом.

Поток в такой системе движется с малой скоростью, так как вес теплой и холодной массы отличается на небольшую величину. вентиляцию с естественным побуждением нерационально применять, если ее горизонтальная длина превышает 8 м.

Более эффективной является система с искусственной активацией воздушного потока, обеспечиваемой вентиляторами. Воздуховоды в этом случае длинные и могут проходить через несколько помещений. Элементы системы чаще всего размещают на чердаке. Такой вариант оправдан для зданий большой площади.

Существует деление на канальные и неканальные системы. В первом случае воздух движется по каналам и воздуховодам, во втором — организованного движения воздуха нет. При этом оконные переплеты, двери приходится открывать. Естественная вентиляция создает более комфортные условия для жителей дома.

Фотогалерея

Фото

Вентиляционная система, ориентированная на вытяжную воздушную массу, освобождает место для свежего воздуха

По способу отвода вытяжного воздуха схемы вытяжной вентиляции делятся на канальные и бесканальные

По типу побуждения воздушного потока к движению системы вентиляции бывают естественными, принудительными и комбинированными. В естественном исполнении воздух перемещается без применения механических средств, в комбинированном исполнении используются механические средства и законы физики

В принудительном исполнении вытяжного вентиляционного устройства нагнетание воздуха осуществляется за счет работы вытяжного вентилятора, установленного в вытяжной канал

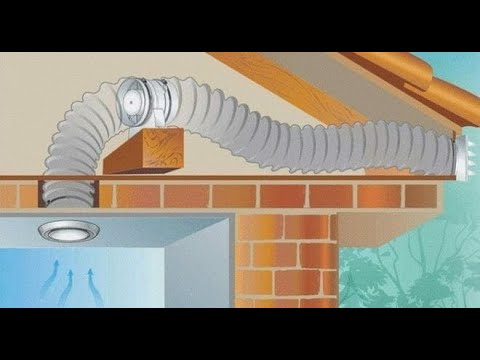

Мощная приточно-вытяжная система обычно располагается на чердаке дома. Воздуховоды защищают фольгированной изоляцией

Системы принудительной вытяжки в основном оборудуются помещениями с нестабильными показателями влажности и температуры. На кухнях более чем уместны

Вытяжной вентилятор в ванной обеспечит мгновенное снижение влажности, что устранит плесень и защитит строительные конструкции с отделкой от разрушения

Вытяжка из подвала обеспечит стабильную прочность фундамента и допускать использование подземных сооружений

Система вытяжной вентиляции

Канальная вытяжная система воздуховодов

Естественная вентиляция частного дома

Вентилятор в ванной

Вытяжная система на чердаке дома

Вытяжка на кухне в загородном доме

Вытяжной вентилятор в ванной

Вытяжная труба из подвала

Необходимые предварительные расчеты

Исходным параметром при расчете является объем воздуха, отводимого и подаваемого в помещение. Существует не одна методика, но в наиболее используемых за основу берутся санитарные нормы и площадь помещения.

По требованию первого необходимо отталкиваться от того, что потребность в воздухе в м ³ /ч на одного человека, большую часть времени пребывающего в доме, зависит от назначения помещения:

• гостиная — 40;
• спальня — 20;
• кухня — 60;
• Санузел — 25.

На основании второго критерия исходим из следующего нормативного требования: 3 м² на 1 м² жилой площади ³ заменяемый воздух. При ориентируются на то, что оптимальное значение скорости воздуха в центральном канале составляет 5 м/с, а в боковом — максимум 3 м/с.

Самостоятельно определить диаметр трубы можно по формуле:

S = L/3600/v,

где L — производительность измеряемая в м ³ /ч, v — скорость воздуха в м/ с.

Данные по расходу воздуха в зависимости от сечения воздуховода сведены в таблицу.

Аэродинамическое сопротивление воздуховода с поперечным сечением в виде круга меньше, чем с квадратом. Квадратная форма более компактна, органично вписывается в интерьер помещения, имеет большой размерный ряд

Воздуховоды изготавливаются из металла, пластика, алюминиевой фольги, полиэстера. Последние два относятся к гибким системам. У них хорошие шумо- и теплоизоляционные характеристики и они как нельзя лучше подходят для частного дома.

Естественный воздухообмен в доме

Естественный воздухообмен основан на свойстве газообразных и части жидких веществ с более высокой температурой подниматься вверх. Таким образом, отработанный воздух естественным образом удаляется из помещения через вертикально расположенный вытяжной канал, одновременно подтягивая наружный воздух через приточные воздуховоды.

Естественная вентиляция не всегда обеспечивает комфорт в доме. Часто используется смешанный вариант, когда помимо естественного движения воздуха используются еще и вентиляторы (+)

На избыточную вентиляцию указывает избыток влаги в помещении в холодное время или повышенная сухость в теплое. Наличие большого количества пыли, недостаток кислорода – это тоже признаки недостаточного притока воздуха извне.

Последствие плохой прорисовки под обоями, в ванной, оседание копоти на стенах кухни, запотевание окон.

Проверить работу вытяжки легко. Достаточно поднести к вентиляционной сетке лист бумаги. При хорошей тяге он будет прогибаться в сторону вентиляционного канала, иначе ничего не получится. Следует сделать вывод, что капот чем-то забит и необходимо прочистить канал, чтобы обеспечить тягу.

Фотогалерея

Фото

Эффективность естественной вентиляции напрямую зависит от состояния вентиляционных решеток и каналов. Рост пыли и жировых отложений не должен мешать нормальному движению воздуха.

Чтобы проверить работу вытяжки природной системы, достаточно приложить лист бумаги к решетке. Если не прижат потоком воздуха, вытяжной канал не работает

При сомнениях в народных средствах проверки следует обратиться в управляющую компанию для проверки системы техническими средствами

Для получения достоверных показаний, измерений следует принимать в прохладный день. В это время откройте вентиляционные отверстия

Грязная вентиляционная решетка

Индикатор засорения вентиляционного канала

Техническая проверка вентиляции

Условия контроля

Чтобы обеспечить частный дом хорошей вентиляцией, необходимо начать с расчета воздухообмена. По ее результатам выбираются сечения каналов, тип системы вентиляции и изготавливается эскизный вариант схемы вентиляции, где указаны места прохождения воздуховодов и установки вентиляционного оборудования, точки указаны забор и выход воздушной массы.

Частные дома в основном расположены за городом, где воздух, в отличие от городского, чище и нет необходимости в дополнительной очистке. Поэтому естественная вентиляция для частного дома предпочтительнее.

Большим препятствием для поступления свежего воздуха являются пластиковые окна, в которых нет щелей, а стекло очень плотно прилегает к раме.

Выход в установку клапана подачи воздуха. Он размещен на верхней раме, поэтому поступающий с улицы воздух уходит под потолок и только после смешивания с обычными потоками и приобретения комнатной температуры опускается вниз.

Расположение элементов вытяжной системы должно обеспечивать прохождение воздушного потока, охватывающего весь дом, в направлении от «чистых» помещений к тем, где воздух наиболее подвержен загрязнениям.

Согласно этому правилу в помещениях с особыми условиями, к которым относятся котельные, кухни с газовой плитой, подвалы, помещения с каминами и колоннами, туалеты, обязательно наличие вытяжки. В этих помещениях также необходимы вентили.

Конструктивные особенности приточного клапана позволяют проветривать помещение, не создавая сквозняков и не снижая эксплуатационных характеристик окна. Конденсат не образуется. Щелевой клапан, как на фото, можно установить на существующий оконный блок

Exist крепится к стене. Эта труба круглого сечения вставляется в сквозное отверстие в стене и закрывается решетками как изнутри, так и снаружи.

Как правило, настенный приточный вентилятор может подавать в дом 50-100 мᶾ воздуха в час. Исходя из этой нормы и выполнив соответствующий расчет, выберите их оптимальное количество

Решетка внутри может регулироваться — открываться и закрываться полностью или частично. При установке предпочитают место возле окна. Иногда приточный клапан монтируют за радиатором и тогда поступающий воздух сразу нагревается.

Требования к вентиляции частных домов

Санитарные нормы выдвигают ряд требований к воздушным судам. Решая, как сделать эффективную вытяжку в частном доме, необходимо учитывать все пункты:

1. Внутренние стенки каналов должны быть ровными. Для обеспечения этого условия в них вставляются воздуховоды круглого или прямоугольного сечения постоянного сечения.
2. Вентиляционный стояк внизу оснащен смотровым люком. Он должен плотно закрываться.
3. Вытяжной канал выведен на крышу на высоте не менее 1,5 м над ней. Если крыша имеет ломаную форму, то во избежание возникновения обратной тяги, вызванной закрученными потоками, в вытяжном канале устанавливают дефлектор.
4. Устройство вентиляционной шахты. Если изначально в здании не была предусмотрена система вентиляции, к одной из стен пристраивается пристроенная шахта. Для улучшения тяги его необходимо утеплить.
5. Соблюдение правил проветривания. Нельзя совмещать механическую вытяжку кухни с обычным самолетом. Для нее устраивается отдельный канал, иначе возникнут проблемы с функционированием естественной тяги в других комнатах дома.
6. Максимально допустимое расстояние от потолка до верха вентиляционных решеток 150 мм. По мере увеличения этого расстояния возникают зоны застоя воздуха.

Двери, разделяющие смежные помещения, даже в закрытом состоянии не должны препятствовать притоку воздуха.

Лучшее решение – приобрести дверь со специальной декоративной решеткой внизу. Если устанавливается сплошная дверь, между полом и дверным полотном оставляют зазор не менее 2 см или снизу просверливают ряд отверстий.

Суть основного требования заключается в том, что объем удаляемого воздуха должен быть равен количеству поступающего. Если это правило не соблюдать, то с воздухом в помещение будут проникать различные неприятные запахи. При большом дисбалансе между объемом поступающего воздуха и вытяжкой появятся сквозняки.

Вентиляция союзная с рециркуляцией

Рециркуляцией называется СВ, когда удаляемый из помещения воздух возвращается обратно через приток с примесью свежего воздуха. Недостаток в том, что его применение ограничено СНиП, и в регионах с холодным климатом он работает не очень эффективно. Его действие ограничено одной комнатой.

Рециркуляция позволяет экономить электроэнергию, так как мощность используется только для нагрева небольшого количества воздуха, забираемого с улицы.

Контур системы рециркуляции можно превратить в обычный, закрыв клапан рециркуляции и полностью открыв приток и выхлоп. Если сделать наоборот, система начинает гонять воздух по кругу.

При частичном открытии приточного и выпускного клапанов начнется подмешивание свежего наружного воздуха. Регулируя степень открытия, оптимизируйте поступление элементов, обеспечивающих комфортную жизнь.

Установка принудительной вытяжки частного дома

Принудительный воздухообмен по сравнению с естественным выигрывает по многим параметрам:

1. Работает вне зависимости от погоды.
2. Более эффективно очищает воздух.
3. Есть возможность регулировать скорость вращения и мощность вентилятора.
4. Воздушный поток можно привести в движение не только канальным вентилятором, но и за счет использования моноблоков, которые легко монтируются.

Основными недостатками являются зависимость от электропитания и необходимость периодической замены отдельных элементов. Существует несколько механизмов принудительной вентиляции.

Это может быть одиночная приточно-вытяжная установка, наборно-приточная система, вытяжка, канальный кондиционер. Наиболее эффективным считается приточно-вытяжной вентилятор. В конструкцию входят вентилятор, автоматика, датчики, фильтры.

Распространение холодного воздуха в помещении при работе приточно-вытяжной вентиляции предотвращается специальной заслонкой, расположенной в корпусе

Принудительная вытяжка стандартно имеет один вентилятор и предназначена для небольших помещений. В СВ наборное оборудование такое же, но оно размещено отдельно. Мощность системы находится в пределах 80-7000 м ³ /ч

Из практических рекомендаций опытных мастеров следует, что в небольшом доме, состоящем из 2 комнат, эффективно работает вытяжка, обрабатывающая от 200 до 300 м ³ воздуха в час.

В зданиях большой площади необходимо монтировать вытяжки мощностью от 350 до 500 м ³ /ч

Технология монтажа кухонной вытяжки

Вытяжку на кухне обычно размещают над плитой. Необходимо, чтобы вытяжной зонт выступал за плиту на 100-150 мм.

Производительность выбирается с ориентацией на параметры помещения по формуле:

P = S x H x 12

Где первый символ обозначает мощность, второй — площадь третьего — высоту кухни.

В зависимости от способа установки вытяжки кухонные бывают подвесные, настенные, островные, встроенные, а по типу функционирования циркуляционные и приточные

Воздуховоды обычно идут по непрямому пути, за счет чего может снижаться. Для гарантии к полученному в результате расчета значению добавляется 30%. Технология монтажа проста, поэтому, разобравшись со схемой, вы сможете выполнить все работы самостоятельно.

Когда нет встроенного самолета. затем сначала проделайте в стене отверстие, совпадающее по диаметру с сечением выхлопной трубы. Если пренебречь этой рекомендацией, работа будет сопровождаться повышенным шумом, а воздух будет выходить с меньшей скоростью.

Сама конструкция располагается на расстоянии не менее 0,7 м от поверхности электроплиты и 0,8 м от газовой.

Следующий шаг — маркировка крепления. Иногда в комплект вытяжки входит шаблон, но если не получится, можно воспользоваться уровнем и рулеткой. Далее закрепите вытяжной зонт, соблюдая горизонталь.

Подключить конструкцию к ранее сделанной розетке, подключить к сети и протестировать. Если в доме есть газовая колонка, то вентиляционную трубу можно вывести в дымоход котла или отопительной печи.

Процесс установки вытяжки с маскирующим куполом продемонстрирует следующая подборка фотографий:

Фотогалерея

Фото

Для вывода вытяжного канала на улицу сверлим стену. Сначала используем насадку для сверления плитки, затем дрель для кирпичных и бетонных стен

Для устройства вытяжного канала будем использовать гофрированную трубу. Примеряем к месту установки, при необходимости дорабатываем отверстие

Отмечаем по факту место крепления купола, которым будем маскировать вытяжное устройство с воздуховодом

В отверстиях просверливаем по разметке , устанавливаем дюбели, в которые вкручиваем саморезы

Нарезаем гофру вытяжного канала в соответствии с необходимыми размерами. Режем обычными ножницами

Ставим маскировочный купол на место его будущего расположения, проверяем горизонталь с вертикалями и длину гофры

Подсоединяем капот внутри купола к вытяжному каналу. Сначала слегка сдавливаем гофру, чтобы она плотно легла после распрямления в отверстии

Подключаем вытяжку к сети и проверяем ее работоспособность, приложив бумажный лист к рабочей зоне

Шаг 1: Сверление вентиляционного отверстия

Шаг 2: Примерка гофры к месту установки

Шаг 3: Разметка и расположение точек крепления

Шаг 4: Вкрутите крепежные винты

Шаг 5: Обрежьте гофры до реальных размеров

Шаг 6: Установка купола на место

Шаг 7: Подсоедините вытяжку устройство в воздуховод

Этап 8: Испытание вытяжной системы

Принудительная вытяжка ванной комнаты частного дома

В ванной комнате для принудительной вентиляции выполняется установка вытяжных вентиляторов, работающих во влажной среде:

1. провести электричество в комнату и установить розетку;
2. в стенке делается отверстие, соответствующее сечению муфты вентилятора;
3. втулка помещается в отверстие;
4. просверлить монтажные отверстия;
5. подключить кабель;
6. сняв переднюю панель с вентилятора, закрепить его на стене;
7. вернуть снятую панель на место;
8. снаружи крепятся решеткой.

Такую систему целесообразно использовать в ванной, расположенной на втором этаже. Обычно в проекте закладывается ЦБ этого помещения с обязательным наличием вентиляционной шахты. Поток воздуха проходит через щель между полом и дверью, а также через окно.

Для создания принудительной вентиляции в ванной комнате в систему воздухообмена встроен вентилятор. Вытягивает отработанный воздух из помещения, открывая дорогу новой порции воздуха из соседних помещений

Иногда, как вариант решения вопроса, как сделать отдушину в совмещенном санузле частного дома, нечто похожее на водосточная труба рекомендуемым диаметром 110 мм, выступающая над уровнем кровли, проводится вдоль стены здания.

В устройстве используются осевые вентиляторы, монтаж которых производится в стандартной последовательности:

Фотогалерея

Фото

Для обустройства санузла, отдельного душа, туалета или ванной купим осевой вентилятор с соответствующей категорией защиты от влаги

Подводим проводку к вытяжке либо от отдельного выключателя , либо от штатного выключателя линии освещения ванны или санузла

Через заднюю часть корпуса отмечаем места крепления вентилятора к стене

По разметке сверлим отверстия в стене с помощью дрель с соответствующим материалом и дюбелями стандартного размера

Вводим в просверленные отверстия дюбеля, затем прикрепляем нижнюю часть корпуса к месту установки и затягиваем винтами

Подключаем вентилятор к подсоединенной к нему проводке в соответствии с требованиями производителя и PU

Проверяем работу вентилятора, запустив его. Если все в порядке, закройте устройство защитной решеткой, защелкнув ее на нижней части корпуса

При выборе потолочного варианта установки осевого вентилятора выполняются аналогичные монтажные действия

Этап 1: Приобретение осевого вентилятора для ванной комнаты

Этап 2: Проводка для подключения вентилятора

Этап 3: Разметка мест крепления корпуса

Этап 4: Сверление отверстий для точек крепления

Этап 5: Крепление Задняя часть корпуса вентилятора

Шаг 6: Подключение проводки к вентилятору

Шаг 7: Установка кожуха вентилятора с решеткой

Установка на потолке

Вентиляционное устройство подвала

Для простой и эффективной вентиляции необходима, иначе ее не будет удовлетворить его требования. Для монтажа необходимы 2 трубы сечением от 80 до 150 мм, теплоизоляция, защитные козырьки, решетки.

Подающая труба монтируется одним концом в стену, отступая от пола примерно на 0,3 м. Верх трубы длиной примерно 5,5 м должен проходить вдоль наружной стены. Тяга обеспечивается разницей температур в верхней и нижней части трубы.

Крупногабаритная вентиляция подвала справится только с приточно-вытяжным вариантом системы вентиляции. Вертикальные воздуховоды размещаются по углам, вытяжная труба устанавливается под потолком, а приточная труба устанавливается на определенной высоте над поверхность пола

Верх труб защищен козырьками, которые помимо защитной функции играют важную роль в регулировании скорости прохождения воздуха.

Интенсивность тяги также зависит от разницы длин приточной и вытяжной труб. Чем больше эта разница, тем мощнее поток. Нормальная вентиляция должна обеспечивать 2-кратный воздухообмен в течение 60 минут.

Выводы и полезное видео по теме

Видео №1. Как реализовать проект вентиляции по всем правилам:

Видео №2. Ознакомление с работой естественной вентиляции:

На эффективность вентиляции собственного дома влияет множество факторов. При выборе типа самолета и выполнении расчетов нужно учитывать все. Только при соблюдении этого условия он будет функционировать безупречно.

Комментарии пишите в форме блока, открытой под текстом. Ждем ваших рассказов о конструкции и использовании выхлопных систем. Здесь вы можете задать вопросы и указать на недостатки, если найдете их в предоставленной для ознакомления информации.

Основы установки вытяжки

Основы установки вытяжки

Вытяжка является одним из самых важных устройств на вашей кухне: это большое вентиляционное отверстие, через которое свежий воздух поступает в помещение. комнате и не дает дыму, теплу и запахам мешать вам во время приготовления пищи. Качественная вытяжка является обязательным условием для любого энтузиаста кулинарии, но если в вашем доме нет встроенной вытяжки или если ваша старая изношена, установка новой вытяжки может показаться сложной задачей. .

Однако для установки вытяжки на кухне требуется всего несколько простых инструментов и некоторые ноу-хау. Они бывают разных размеров, мощностей и конфигураций, поэтому вам необходимо ознакомиться с руководством производителя для получения точных инструкций, но эти основные рекомендации помогут вам подготовить кухню к готовке.

Основы установки

1. Выберите подходящую вытяжку. Ваш выбор будет зависеть от того, как много вы готовите и как оборудована ваша кухня. Если у вас есть свободное пространство над плитой, вы можете использовать более сложные дымоходные, островные или настенные вытяжки, но если ваша плита находится прямо под шкафами, вам придется выбрать вытяжку под шкафом. Вытяжки под шкафом, как правило, проще в установке, так как многие из них не требуют воздуховода, ведущего наружу дома, но имейте в виду, что модели, которые рециркулируют воздух, а не вентилируют его, могут быть не такими эффективными.

2. Соблюдайте меры предосторожности. Отключите питание на кухне и заприте панель управления, чтобы никто не включил электричество, пока вы не закончите. Во время работы обязательно надевайте защитные очки, перчатки и маску.

3. Проверьте вентиляцию. Если вы хотите установить вентилируемую вытяжку, убедитесь, что у вас есть подходящий воздуховод и соответствующая вытяжка. Вытяжки под шкафами обычно имеют воздуховоды, которые либо проходят через верхние шкафы, либо возвращаются через стену за ними. Если вы устанавливаете новую вентиляцию для вытяжки, убедитесь, что она не заканчивается на чердаке или у стены. Все вентиляционные отверстия должны выходить за пределы дома, чтобы избежать накопления тепла и потенциальной опасности возгорания.

4. Снимите старый капот, если он у вас есть. После отключения питания откройте панель, закрывающую электропроводку на старой вытяжке, и отсоедините все провода. Если у вас есть вытяжка под шкафом, ослабьте винты, которыми она крепится к шкафу наверху, но не выкручивайте их полностью. Вы должны быть в состоянии сдвинуть капот с винтов. Отложив старую вытяжку в сторону, выкрутите винты из корпуса.

5. Убедитесь, что новый кожух подходит правильно. В зависимости от типа вытяжки и плиты новая вытяжка должна располагаться примерно на 20–30 дюймов выше поверхности плиты. Над электрическими плитами вытяжки могут висеть немного ниже, чем над газовыми. Для достижения оптимальных результатов убедитесь, что вытяжка покрывает всю зону приготовления пищи, по возможности выступая со всех сторон на 3 дюйма.

6. Подсоедините новую вытяжку. Удерживая новый колпак на месте, протяните провода от стены через маленькое отверстие в задней части колпака. От стены должен идти один черный и один белый провод, а также от вытяжки два черных провода и два белых провода. Подсоедините два черных провода от вытяжки к черному проводу на стене, а два белых провода от вытяжки к белому проводу на стене с помощью разъемов для проводов. Уберите провода, установите на место крышку панели, затем прикрутите крышку на место с помощью винтов, рекомендованных производителем.
