Как своими руками сделать домашнюю антенну: Как сделать антенну для цифрового телевидения своими руками| ichip.ru

Как сделать и настроить комнатную антенну своими руками

Комнатная антенна позволяет принимать дом эфирное телевидение, аналоговое и цифровое. Аналоговое телевидение постепенно уходит в прошлое, всё большее распространение получает цифровое.

Если следовать рекомендациям и приложить небольшие усилия, то можно самому сделать TV-антенну.

В настоящее время работают два мультиплекса по 10 каналов, ведутся работы по внедрению третьего мультиплекса ещё на 10 каналов, некоторые из них будут и в HD-качестве. Первые два мультиплекса бесплатные, а за просмотр третьего, возможно, будет взиматься плата.

Для подключения к эфирному цифровому телевидению вам понадобится:

• установить дециметровую антенну, комнатную или внешнюю;
• приобрести специальную цифровую приставку, если ваш телевизор не поддерживает приём DVB-T2 сигнала;
• подключить антенну и приставку телевизионным кабелем.

Множество фирм предоставляет услуги по подключению к эфирному телевидению. Но на самом деле легко сделать и настроить комнатную антенну своими руками. После этого вы сможете бесплатно просматривать 20 каналов в цифровом качестве.

Разные способы изготовить антенну

Сделать комнатную антенну для телевизора своими руками можно разными способами из разных материалов. Для начала убедитесь в том, что ваш дом находится в зоне уверенного приёма. Это можно проверить на официальном сайте цифрового эфирного телевидения. Если вы находитесь далеко от вышки вещания, то у вас не получится поймать сигнал никакой антенной — ни покупной, ни самодельной. Приобретите пассивную или активную внешнюю антенну. Хотя некоторые из приведённых ниже инструкций, как сделать антенну своими руками, подходят и для внешнего использования.

Рассмотрим один из самых простых способов — изготовление из коаксиального кабеля:

1. Приготовьте кусок кабеля 53 см.
2. Зачистите с обеих сторон, оголив жилу и скрутив оплётку.
3. Загнуть кабель в кольцо (или ромб) и приклеить его на фанеру или лист пластика. Расстояние между концами кабеля должно быть порядка 2 см.
4. Внутреннюю жилу кольца с двух сторон соедините с обмоткой. На концах петли скрутите обмотку между собой. А жилы петли присоедините к скрутке кольца.
5. Зачистите конец антенного кабеля (того, что пойдёт к телевизору).
6. Соедините жилу антенного кабеля с жилой петли, а обмотку с обмоткой петли.

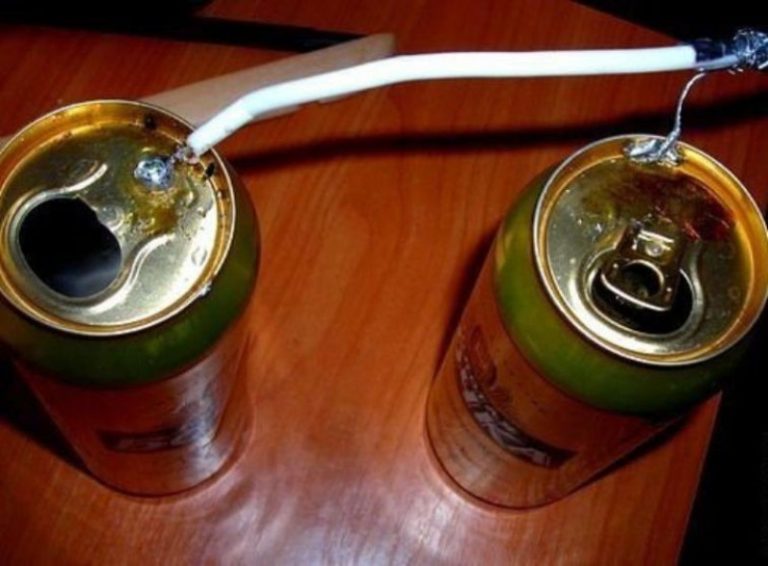

Своими руками также легко сделать антенну для телевизора из пивных банок. Причём её можно использовать как комнатную, а можно выставить на улицу:

1. Возьмите две обычные пивные банки.
2. Прикрепите их на деревянную рейку при помощи, например, скотча. Расположите их вдоль рейки крышками друг к другу, на расстоянии порядка 6–7,5 см.
3. Проделайте отверстия отвёрткой в горловине (в стенке горловины, а не на крышке).
4. Разместите в отверстия саморезы.
5. Зачистите конец антенного кабеля.
6. Прикрепите проволоку кабеля к банке саморезами. Для надёжности можете припаять.
7. Другой конец антенного кабеля подключите к разъёму ТВ или цифровой приставки.
8. Можно сделать более продвинутый вариант из 3–4 рядов банок.
9. Для этого понадобится вертикальная рейка, к которой будут перпендикулярно крепиться горизонтальные.
10. По такому же принципу сделайте 3–4 ряда расположенных друг напротив друга банок.
11. Соедините их между собой медным проводом и выведите вниз. Можно подсоединить усилитель, а к нему антенный кабель. Таким образом, у вас получится очень эффективная антенна, которую можно использовать и на улице.

Такая конструкция прекрасно работает, хотя выглядит не очень эстетично.

Зигзагообразную антенну сложнее сделать своими руками, но она хорошо себя зарекомендовала как универсальная и надёжная:

1. Возьмите 2 куска медной проволоки диаметром 2–3 мм по 56 см.
2. Загните проволоку плоскогубцами, чтобы из каждого куска получился квадрат.
3. Зачистите антенный кабель и припаяйте жилу к углу одного квадрата, а оплётку к углу другого.
4. Закрепите конструкцию на диэлектрическую основу.
5. На другом конце кабеля установите штекер и воткните в телевизор или приставку.

Своими руками можно легко смастерить антенну из картонной коробки:

1. Возьмите обычную картонную коробку, например, из-под обуви.
2. Наклейте на дно слой фольги.
3. Скрутите круги из двух кусков кабеля по 50 см, приклейте их на коробку, не замыкая концов. Должен получиться вид восьмёрки.
4. Зачистите кабель, который будет подсоединяться к телевизору. Жилу закрепите между соседними концами разных кругов. А обмотку соедините с обмоткой других двух концов.
5. Теперь осталось подключить другой конец к телевизору.

У конструкции из пивных банок есть более эстетичный вариант, так называемая бабочка. На дощечке закрепляются 4 ряда саморезов, а вместо поперечных реек используются согнутые пополам куски медного провода. Таким образом, получаются ряды из торчащих в разные стороны медных «вилок». Ряды также соединяются между собой проводом, выводятся на кабель, далее нужно просто подключить его к ТВ.

Подключение и настройка

Настройка комнатной антенны заключается главным образом в правильной её установке:

1. Закрепите её как можно ближе к окну, чтобы на пути сигнала по возможности не было преград (железобетонных стен, металлических решёток).
2. Подключите к телевизору или цифровой приставке.
3. Теперь нужно просто настроить программы: запустите автоматический поиск по цифровым каналам.
4. Если какой-то канал найден, но на экране надпись «нет сигнала», попробуйте установить антенну в другое место, после чего снова настроить каналы, запустив автопоиск.

И напоследок инструкция, как подключить кабель к разъёму телевизора:

1. Надрежьте и снимите с края кабеля изоляцию, не повредив оплётки.
2. Осторожно отогните металлические волоски оплётки и фольгу вниз.
3. Отступите 1 см и срежьте внутреннюю изоляцию, оголив центральную жилу.
4. Проденьте внутреннюю жилу кабеля до упора в штекер и плотно закрутите шайбу штекера.
5. Торчащий из штекера лишний кусок жилы отрежьте кусачками.

Таковы некоторые способы сделать своими руками антенну для телевизора. Теоретически, антенной может послужить любой кусок металлической проволоки. Но нет гарантии, что этого будет достаточно, чтобы настроить приём сигнала в ваших условиях. Если у вас есть идеи, как ещё можно самостоятельно сконструировать эффективную комнатную антенну, оставляйте ниже свои комментарии и советы.

простой комнатный вариант своими руками за 5 минут

Для приема цифрового телевещания необходима антенна. В магазинах электроники всегда есть выбор мощных моделей, однако в некоторых случаях достойный вариант можно собрать своими руками буквально за 5 минут. Разберемся, как это сделать, что для этого потребуется и в каких условиях может использоваться антенна из кабеля.

Содержание

• В каких случаях такая самоделка сработает
• Пошаговая инструкция по изготовлению
• Видеоинструкция

В каких случаях такая самоделка сработает

Обычно относятся к категории маломощных. Самостоятельно без специальных навыков и инструментов сделать однонаправленную активный -приемник с усилителем крайне трудно. Поэтому самодельная антенна пригодится в следующих случаях:

• Небольшое расстояние до телевышки.
  В большинстве случаев для самоделки предел – это 15–20 км от ретранслятора киловаттной мощности;
• Отсутствие физических преград.
  На пути принимаемого сигнала нет существенных препятствий в виде зданий, возвышенностей или высокого леса;
• Наличие самого сигнала.
  Приемник может находиться в мертвой зоне, где не ловится ни прямой, ни отраженный сигнал. В этом случае это не сработает.

Проверить уровень сигнала можно разными способами, самый простой из которых – использование возможностей новых цифровых телевизоров.

В этом случае тест происходит так:

1. Телевизор включается и переводится в режим настройки. Антенна на этом этапе не требуется.
2. В настройках ищется индикатор уровня сигнала. Где конкретно он находится, зависит от интерфейса, предусмотренного производителем.
3. Индикатор должен показать уровень. Если он превышает 15 %, телевещание доступно для приема на самодельную антенну, если ниже – нужно что-то более мощное.

Вам подходит такой вариант антенны?

Да!Ща проверим!

Пошаговая инструкция по изготовлению

Чтобы смастерить комнатную антенну для цифрового ТВ из кабеля, необходимо иметь под рукой следующее:

• кусок коаксиального кабеля длиной 2,5–3 м;
• нож;
• маркер для разметки;
• линейку;
• штекер для подключения готовой антенны к телевизору или приставке;
• 5 минут свободного времени.

Схема надрезания кабеля

Цифровая антенна из кабеля изготавливается так:

1. От конца кабеля делается отступ на 50 мм. На этом участке снимается внешняя изоляция, аккуратно, так, чтобы не повредить оплетку.
2. Оплетка и фольга отгибаются в сторону.
3. Срезается внутренняя изоляция, зачищается центральная жила.
4. Оплетка, фольга и жила туго скручиваются в один жгут, чем плотнее, тем лучше.
5. От конца зачищенной изоляции делается отступ в 220 мм, ставится отметка. Откладывается отрезок в 20 мм и рисуется вторая отметка.
6. На получившемся участке срезается наружное защитное покрытие и убирается экранировка. Внутренняя изоляция и центральная жила должны остаться целыми.
7. От конца защищенного участка отмеряется еще 220 мм, ставится отметка и дополнительно откладывается 10 мм.
8.  На этом участке операция повторяется: убирается внешняя изоляция. Однако здесь оплетка должна остаться нетронутой.
9. Конец, с которого начиналась работа (тот, где жила и оплетка свиты вместе), аккуратно и туго закручивается вокруг 10-мм участка, где обнажена оплетка (лучше использовать пассатижи, но можно и руками).
10. В результате должно получиться аккуратное кольцо из кабеля – это и есть антенна.
11. На свободный конец кабеля надевается RF-штекер (папа).

Антенна для цифрового ТВ, сделанная своими руками из кабеля, в целом готова и ей можно пользоваться.

Однако просто держать в руке кабельное кольцо плоскостью в сторону ретранслятора не очень удобно, поэтому можно изготовить из фанеры или плотного картона держатель – кольцо такого же диаметра на ножке длиной 4–5 см.

Это нужно для того, чтобы избежать деформации получившейся плоской антенны. Она накладывается на кольцо и закрепляется с помощью клея или изоленты, свободный конец кабеля прокладывается вдоль ножки. Сама же она крепится уже к подставке той конструкции, которую вы придумаете.

Кроме того, если при этом залить герметиком или термоклеем место соединения, то в результате будет уже не комнатная, а уличная антенна.

Удалось поймать 20 цифровых каналов?

Да!Нет!

Видеоинструкция

Предыдущая

АнтеннаИнструкция по выбору антенны для цифрового телевидения

Следующая

АнтеннаИнструкция по подключению и настройке комнатной антенны

4 Чертежи идеальной самодельной телевизионной антенны.

Простой сделай сам

В этом посте мы покажем вам, как сделать идеальную самодельную телевизионную антенну из различных предметов, находящихся в вашем доме. Эти чертежи предназначены для комнатной телевизионной антенны, и их легко сделать.

Мы проверим каждую антенну, чтобы убедиться, что она может принимать сильный сигнал бесплатного эфирного телевидения. Мы собираемся сделать 3 разные телевизионные антенны, такие как

• Антенна из коаксиального кабеля.
• Знаменитая антенна для вешалок
• Телевизионная антенна из медной проволоки
• Мини-телевизионная антенна из скрепки

Не покупайте новую антенну для телевизора, почему бы не сделать ее самостоятельно. Это крутые проекты, за которыми очень легко следить.

Содержание

• 1 Как сделать телевизионную антенну из коаксиального кабеля
  • 1.1 Необходимые детали
• 2 Как сделать антенну из медного провода?
  • 2.1 Необходимые детали
• 3 Как сделать телевизионную антенну из вешалки
  • 3. 1 Телевизионная антенна DYI Необходимые детали
• 4 Знаменитая телевизионная антенна скрепки
• 5 Заключение

Как сделать телевизионную антенну из коаксиального кабеля

Телевизионная антенна из коаксиального кабеля — это самый простой проект, который можно сделать здесь. . Все, что он содержит, — это отрезок кабеля RG6 с 6-дюймовой изоляцией, снятой с одного конца. Это будет приемная часть.

Необходимые детали

• 6 футов коаксиального кабеля
• Острый нож
• Электроизоляционная лента
• Разъем F-типа для телевизора

Начните с снятия 6-дюймовой изоляции с коаксиального кабеля. Натяните проволочный экран на кабельную сетку и заклейте сетку скотчем.

Затем острым ножом удалите белую изоляционную жилу, чтобы обнажить внутреннюю медную жилу. Оставьте около 1/8 дюйма изоляционной жилы между экраном и центральной жилой. Это делается для того, чтобы экран и сердцевина случайно не соприкасались.

Заклейте внешний экран изолентой. Это делает его опрятным и предотвращает изнашивание экрана.

Убедитесь, что медный сердечник имеет длину 6 дюймов. Это голое ядро, которое будет принимать телевизионный сигнал.

Теперь вы можете добавить разъем F-типа на другой конец. Вы можете прочитать больше о том, как починить разъемы телевизионной антенны и проводку здесь.

Если у вас нет разъема F-типа на другом конце коаксиального кабеля, снимите 1 дюйм изоляции с другого конца коаксиального кабеля. Отогните металлический экран и удалите 1/2 дюйма изоляционного материала внутренней жилы. Навинтите разъем F-типа и обрежьте медную центральную жилу так, чтобы она выступала из колпачка только на 1/8 дюйма.

Теперь вы можете прикрутить этот конец к телевизору и попытаться просканировать несколько каналов.

Из-за того, что это базовая конструкция, вы не будете принимать все телевизионные станции VHF/UHF, но некоторые из них будут приниматься в зависимости от того, насколько близко вы находитесь к телевизионному передатчику.

Эксперимент с углом медного сердечника. Некоторые хорошо работают в горизонтальном положении, в то время как другие хорошо работают в вертикальном положении.

Кроме того, чем выше антенна, тем лучше будет сигнал. Я обнаружил, что если вы поместите антенну высоко в окно, вы получите хороший сигнал.

Это скорее аварийная антенна, чтобы убедиться, что ваша основная антенна не смогла проверить, передают ли телевизионные станции. Используйте этот веб-сайт DTV Reception Maps, чтобы узнать, где вам нужно расположить антенну в Америке

Как сделать антенну из медного провода?

Антенна из медного провода представляет собой усовершенствованную версию коаксиальной антенны для кабельного телевидения, упомянутой выше. Вы подберете больше телевизионных станций, и это очень быстрый проект. Это направленная телевизионная антенна, поэтому обязательно направьте ее на телевизионный передатчик в вашем районе.

Детали, необходимые

• Одно ядро ​​медный проволока
• ВИНТЫ
• Блок дерева
• Балун или соответствующий преобразование
• Коаксиальный кабель
• 2x F-тип. и согнуть медную проволоку в соответствии с требованиями. Вы можете получить медную проволоку на свалке, в хозяйственном магазине, на обрезках со стройплощадки или из старого электроприбора.

  Все новые медные провода многожильные. Теперь это будет работать нормально, но потребуется дополнительная поддержка, поскольку она очень гибкая. Одножильный медный кабель диаметром от 1 мм до 2,5 мм идеально подходит для изготовления антенн. Этот кабель можно найти в старой проводке дома или в больших многожильных кабелях.

  Мини-антенна ТВ из медной проволоки

  После того, как вы согнули медную проволоку и прикрепили ее к деревянной доске с помощью шурупов или клея, вам нужно будет прикрепить балун.

  Этот согласующий трансформатор преобразует сигнал, передаваемый телевизором, в более удобный коаксиальный сигнал для телевизора. Без него вы получите помехи и потерю сигнала.

  Вы можете либо припаять балун к медным проводам, либо скрутить его вместе с помощью нескольких винтов и шайб.

  Подсоедините разъем F-типа к каждому концу коаксиального кабеля и подключите один конец к телевизору, а другой конец к балуну. Перемещайте новую самодельную антенну из медного провода, пока не получите хороший сигнал.

  Как сделать телевизионную антенну из вешалки

  Существует несколько различных конструкций и планов изготовления телевизионной антенны из вешалки. План, который я обнаружил, который работает лучше всего и принимает лучший сигнал, — это конструкция антенны-бабочки.

  Телевизионная антенна DYI Необходимые детали

  • 6 стальных или алюминиевых вешалок для одежды.
  • Деревянный брусок.
  • Балун или согласующий трансформатор.
  • Винты и шайбы.
  • 6 футов или более коаксиального кабеля.
  • Резьбовой соединитель F-типа.
  • Заглушки для концов проводов, чтобы не выколоть глаз.
  • 1 м одножильного изолированного электрического кабеля 18 калибра.

  Самодельная телевизионная антенна-бабочка должна принимать все бесплатные станции HDTV в вашем районе. Он направленный, поэтому убедитесь, что он направлен на ваш ТВ-передатчик в вашем районе.

  Это идеальная самодельная телевизионная антенна, которая находит все телевизионные станции в моем районе.

  Начните с вырезания 8 кусков вешалок длиной 14 дюймов и согните их в форме буквы V с зазором на конце длиной 4 дюйма. Прикрутите их к деревянному основанию и убедитесь, что вешалки V антенны расположены на расстоянии 6 дюймов друг от друга.

  На каждом V изгибе вешалки используйте немного наждачной бумаги, чтобы соскоблить любое защитное покрытие, которое предотвращает ржавчину вешалки. Это обеспечит хорошую электропроводность.

  Соедините их электрическим кабелем и убедитесь, что провода не касаются друг друга. Каждый V должен быть соединен с другим одним и тем же путем. Например, на изображении ниже синяя линия имеет антенные элементы 2 вверху с каждого конца и 2 внизу посередине, подключенные к одному и тому же кабелю.

  Подсоедините балум или согласующий трансформатор в середине телевизионной антенны и подсоедините разъем RG6 F-типа и кабель. Обязательно разместите элементы шириной 4 дюйма.

  Я предпочитаю класть резиновые или пенопластовые блоки на концы каждой спицы телевизионной антенны, так как они острые и могут привести к травме. Я обнаружил, что это лучшая самодельная телевизионная антенна, которая принимает все каналы в моем районе.

  Знаменитая телевизионная антенна «Скрепка»

  Мне нравится этот маленький лайфхак. На самом деле вы можете получить телевизионный сигнал, используя развернутую скрепку. Возьмите самую большую скрепку, которую вы можете найти, которая является гигантским размером. В зависимости от бренда, он будет раскладываться примерно до 6 дюймов в длину.

  Скрепка, подключенная к разъему антенны моего телевизора LG, действительно работает.

  Все, что вам нужно сделать, это вставить скрепку в гнездовой разъем F-типа на задней панели телевизора. Просто вставьте его примерно на 1/2 дюйма и поэкспериментируйте с разными углами.

  Подобно телевизионной антенне, сделанной из коаксиального кабеля, телевизионная антенна-скрепка будет принимать только несколько каналов в вашем районе. Кроме того, вам может понадобиться переместить телевизор так, чтобы направление указывало на передатчик телевизионной станции.

  Теперь вы можете использовать металл любой длины, медь или алюминий. Просто убедитесь, что его длина составляет около 6 дюймов, и вы должны получить сигнал. Просто убедитесь, что он не касается металлического внешнего кольца гнезда телевизионного разъема антенны.

  Заключение

  Эти 4 самодельных схемы телевизионных антенн хорошо работают. Лучшая телевизионная антенна-вешалка для галстука-бабочки требует некоторых усилий, но она прослужит вечно. Покрасить его в соответствии с декором вашего дома — это вариант, и это может стать отличным предметом для разговора.

  Эти чертежи комнатных антенн отлично подходят для школьных занятий, чтобы научить детей, как работают антенны.

  Мы окружены радиочастотами, и удивительно, что что-то вроде скрепки можно использовать для приема сигнала HDTV. Теперь, когда вы устали смотреть бесплатное эфирное телевидение, почему бы не перейти на приставку Android TV и максимально использовать возможности вашего HDTV.

  Мэтью С.

  Я квалифицированный промышленный электрик в течение последних 20 лет, и я люблю делиться своими знаниями о ремонте дома.

  Я люблю быстрые игрушки, такие как мотоциклы, автомобили, водные мотоциклы и лодки, поэтому писать о них легко.
  Чтобы снизить расходы, я сам занимаюсь модификациями, ремонтом и обслуживанием. Этими навыками я хочу поделиться со всеми. Сделай сам — это навык, которому может научиться каждый.

  Как сделать самодельную телевизионную антенну (сделай сам для бесплатных телеканалов OTA) — WirelesShack


  Создание самодельной телевизионной антенны может быть выполнено в крайнем случае, когда нет в наличии купленного в магазине устройства.

  Хотя покупка телевизионной антенны, как правило, является лучшим решением, эфирные телевизионные сигналы могут быть значительно улучшены с помощью телевизионной антенны, сделанной своими руками.

  Существует множество способов сборки ТВ-антенны с простым вариантом ниже.

  Какой материал лучше всего использовать для телевизионной антенны?

  Алюминий — лучший материал для телевизионной антенны.

  Недорогой и широко доступный, от банок из-под содовой до оловянной фольги.

  Большинство телевизионных антенн изготавливаются из алюминия, в том числе коммерческие и самодельные.

  Детали, необходимые для изготовления самодельной телевизионной антенны

  • Пластиковая вешалка для одежды
  • 2 алюминиевые банки
  • Коаксиальный кабель
  • Лента

  Потребуются несколько предметов, в том числе две алюминиевые банки, скотч, пластиковая вешалка для одежды и коаксиальный кабель для подключения к телевизору.


  Как сделать самодельную телевизионную антенну

  1. Приклейте одну из банок к нижней части вешалки для одежды. Направьте отверстие банки на середину вешалки.
  2. Приклейте вторую банку скотчем к другой стороне вешалки так, чтобы горлышко банки было направлено внутрь.
  3. Зачистите провод на коаксиальном кабеле.
  4. Подсоедините средний коаксиальный провод к одному из выступов банки.
  5. Подсоедините внешний коаксиальный заземляющий провод к выступу на другой банке.
  6. Прикрепите коаксиальный кабель скотчем к подвеске, чтобы он не оторвался.
  7. Подвесьте антенну возле телевизора и прикрепите к ней коаксиальный кабель.
  8. Зайдите в настройки телевизора и найдите телеканалы.

  Как сделать простую телевизионную антенну?


  Телевизионный кабель, который подключается к порту антенны, может иметь предметы повседневного обихода, такие как канцелярская скрепка, прикрепленные в качестве простой антенны.

  Скрепку можно вставить в центр кабеля и дать небольшой толчок.

  Если кабель достаточно длинный, его перемещение также может усилить телевизионный сигнал.

  Телевидение со скрепкой не даст огромного прироста, а лишь небольшое улучшение, которое может помочь кому-то обрезать телевизионные башни.

  Можно ли использовать проволочную подвеску в качестве телевизионной антенны?


  Да, проволочные плечики можно использовать для усиления телевизионного сигнала.

  Вешалка для одежды обрезана, и одна ее сторона прикреплена к центру кабеля телевизионной антенны, а другая сторона – к внешней стороне.

  После этого вешалку можно перемещать или даже подвешивать к столбу, чтобы попытаться получить прием.

  Хотя они и не так хороши, как купленные в магазине антенны, они могут работать для некоторых людей в зависимости от того, как далеко расположены телевышки.

  Резюме
  Вышеупомянутая самодельная антенна должна помочь улучшить качество бесплатного эфирного ТВ-сигнала.

  Для обеспечения наилучшего приема устройство необходимо перемещать.

  Часто после перемещения антенны телевизор необходимо повторно просканировать, чтобы увидеть, какие каналы можно принимать.

  Количество принимаемых телеканалов зависит от рельефа местности и близости телевизионных вышек.

  Например, если большие холмы или деревья блокируют линию связи с опорами ЛЭП, это может не улучшить качество.

  Если у вас есть прямая видимость башен, должно быть улучшение, которое можно настроить, перемещая его.
