Установка и монтаж видеодомофона в квартире в компании «Вектор-Видео»

Монтаж видеодомофона в квартире сегодня весьма востребован. Это устройство позволяет видеть и разговаривать с гостем, что помогает эффективно ограничивать доступ к жилищу для посторонних лиц.

Компания «Вектор-Видео» выполняет работы по установке оборудования от ведущих мировых производителей. Оно отличается высокой надежностью и долговечностью, а также удобным и интуитивно понятным управлением.

Монтаж видеодомофона

Корпус вызывной панели домофона рассчитан на любые погодные условия. Он защищает внутренние детали от влаги и холода. Остается только установить его у входной двери так, чтобы посетителю было удобно им пользоваться.



Внутри помещения на стене крепят монитор, на котором отчетливо видно пришедшего на объект человека. Это приспособление привносит ключевое отличие в оборудование от аудиодомофона. С его помощью можно просматривать отснятые кадры, а также допустима функция записи видеосигнала.

Но в некоторых случаях целесообразно заменить экран аудиотрубкой. Такое решение оправдано, если одним монитором не обойтись и взамен большого количества дисплеев используют трубку. Увидеть посетителя уже не получится, зато подобное оборудование поможет сэкономить часть средств на установку.



Следующий неотъемлемый прибор, без которого невозможно установить видеодомофон, это видеокамера. Она может выглядеть как видеоглазок или как устройство, установленное в незаметном месте у входа в дом.

Что входит в комплект

При монтаже видеодомофонов в квартирах используется следующий набор приспособлений:

  • монитор;
  • камера;
  • панель вызова;
  • БП;
  • замок;
  • провода и кронштейны.

Подключение проводят либо напрямую к домашней электросети, либо через отдельную розетку.

Выбор оборудования

Заказывая монтаж видеодомофона, стоит обратить внимание на несколько важных моментов. На качество картинки и стоимость устройства влияют характеристики монитора – цветной или черно-белый. Стоит заранее определиться, понадобится ли вам функция сохранения снимков посетителей, а также записи видеотрансляции. Перед покупкой нужно понимать, потребуется ли подключать к системе дополнительные камеры и сигнализацию.

В зависимости от того, предполагается ли подсоединять технику к общей системе подъезда, выбирают соответствующую модель с определенными опциями.

Стоит помнить при установке видеодомофона о качестве видео, которое бут признано удовлетворительным. На его уровень влияет разрешение камеры. Если для оборудования выбран широкий монитор, то и видеокамеру нужно подбирать с соответствующими параметрами. Форматы сигнала в этих узлах должны совпадать.

Если решено использовать дополнительные аудиотрубки, надо остановиться на приборе с соответствующими портами для их подключения. Существуют различные модели, у которых предусмотрено несколько входов и выходов для интеграции с различными приспособлениями.

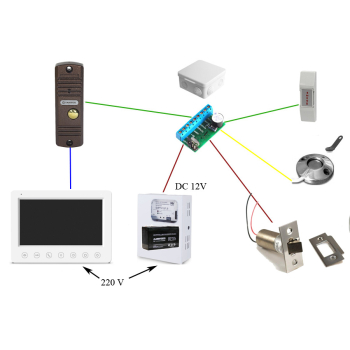

Установка и подключение

Обращайтесь в компанию «Вектор-Видео», чтобы заказать монтаж видеодомофона руками опытных инженеров. Мы поможем выбрать подходящее оборудование с учетом перечисленных выше нюансов. После чего в условленное время прибудем на адрес с целью проведения установки.

Предварительно рекомендуем определиться с местом под блок питания и монитор. БП лучше монтировать так, чтобы доступ к нему не был ограничен, но устройство не мешалось и не бросалось в глаза. Когда видеодомофон решено совместить с пожарной сигнализацией, необходимо подключить его через источник бесперебойного питания. Иначе ни о какой защите помещения не может идти речи с учетом того, что у нас регулярно скачет напряжение или случаются веерные отключения.

Установка оборудования начинается с крепления кронштейнов. Крепежные узлы ставятся на уровне глаз, чтобы хозяин мог без затруднений пользоваться прибором и видеть изображение на экране. Чаще всего мониторы устанавливают в прихожей в непосредственной близости к входной двери. Но это вовсе не строгое правило. Приспособление можно зафиксировать в любом месте квартиры. Потребуется лишь протянуть несколько больше проводов.

Прокладка электрокабелей выполняется с применением технических коробов соответствующего сечения. По окончании протяжки проводки остается подключить приборы. Обычная схема монтажа видеодомофона состоит из 4 разноцветных проводов:

  • красный – для блока питания;
  • желтый – для аудиоканала;
  • белый – для видео;
  • зеленый – для дисплея или как общий канал.

Мастер аккуратно зачищает концы кабелей и вставляет в определенные порты оборудования. В большинстве устройств не требуется никакой пайки, потому что они оснащены пружинной системой подключения. Достаточно отодвинуть контакт отверткой, поместить внутрь провод и, убрав отвертку, вернуть контакт в зажатое положение. Процедура предельно проста и доступна большинству из нас.

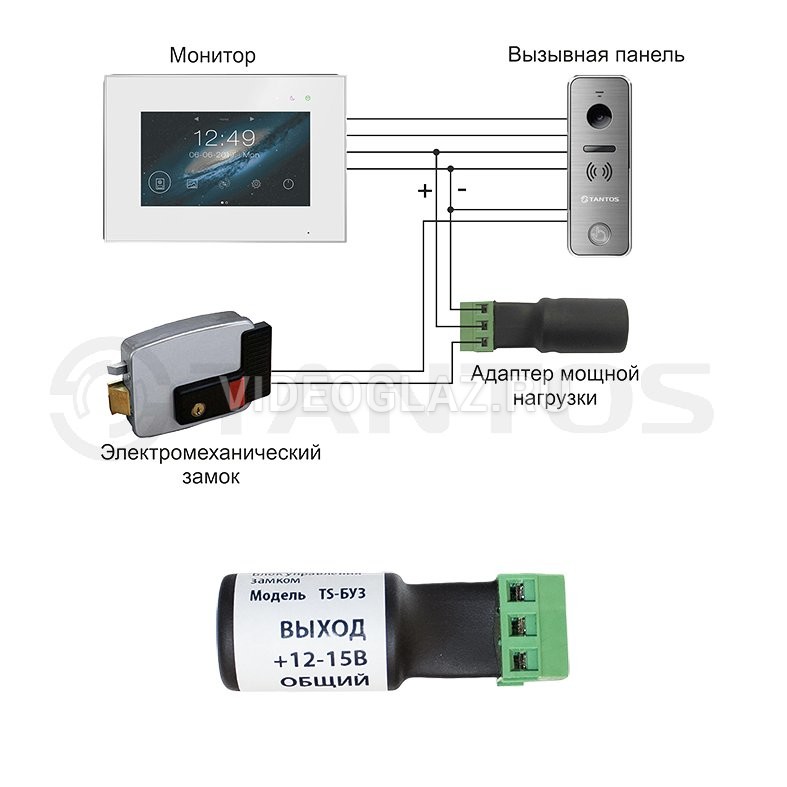

Далее пора переходить к монтажу электромагнитного или электромеханического замка во входную дверь. О выборе той или иной разновидности стоит позаботиться заранее. Дело в том, что электромагнитный замок требует круглосуточного подключения к электросети. Т. е. при возникновении аварий на подстанции или отключении энергии по иным причинам оборудование прекратит работать. Открыть дом простым ключом, как это возможно с механическим типом, не удастся.

Основная часть запорного приспособления ставится на внутренней стороне двери. Ответная сторона фиксируется шурупами или винтами – в зависимости от типа конструкции. Согласно стандартам, замок следует монтировать не ниже 1,5 метров от пола.

Итак, монтаж видеодомофона в квартире завершен. Остается подсоединить БП, котроллеры и прочие элементы, чтобы провести тестирование работы оборудования. При грамотном профессиональном подходе проблем с функционированием техники не возникает.

Поэтому рекомендуем обращаться к профессионалам компании «Вектор-Видео», чтобы быть полностью уверенными в качестве системы видеонаблюдения, установленной в вашей квартире.

Заказать

Установка видеодомофонов. Цены. Как установить видеодомофон в квартире, офисе.

<div><img src=»//mc.yandex.ru/watch/4830703″ alt=»» /></div>

Установка видеодомофонов нашими мастерами производится в следующем порядке:

  • Вы заказываете по телефону или оформляете заказ через корзину.
  • В удобное для вас время по вашему адресу выезжают специалисты с заказанным вами оборудованием и нужным инструментом.
  • Производиться оптимизация расположения проводки и монтажные работы.
  • Вся видеосистема многократно проверяется в двухстороннем режиме аудио и видео связи.
  • Видеодомофон сдаётся заказчику с обязательной годовой гарантией на обслуживание оборудования и подключение.

Цены на установку видеодомофона

Стандартная цена установки в квартиру с учетом всех расходных материалов для монтажа — в стоимость включены:короба,кабель, термо-усадка,шлейфы и тд .
..
Монитор + вызывная панель.(за дверь)
2900руб
Монитор + вызывная панель.(на общую дверь перед лифтом)
3700
руб
Монитор + вызывная панель
с подключением к подъездному
аудио домофону.

4400
руб
Подключение дополнительных камер
и вызывных панелей.

700
руб

Мы предоставим вам удобную форму оплаты и самые низкие цены в Московском регионе. За несколько лет успешной узкоспециализированной профессиональной работы нашими монтажниками произведена не одна сотня подключений, как в многоквартирных, так и в частных домах, что безусловно является подтверждением профессионализма наших сотрудников.

Как доказывает практика, установка домофонов не только обеспечивает безопасность здания, но и даёт жильцам конфиденциальность и создание комфортного личного пространства. Видеодомофон помогает сохранить душевный покой и в цивилизованном виде избежать нежелательных встреч.


Установка видеодомофонов в квартире


Как правильно установить видеодомофон в квартире?
Если вы задались над этим вопросом, значит, уже созрели до мысли, что заказать видеодомофон вам необходимо. Это ведь так удобно – не лицезреть неожиданно своего гостя в дверной глазок, а узнать о его визите хотя бы чуть-чуть заранее, имея в запасе несколько минут, чтобы привести в порядок себя, а при необходимости – и вокруг себя.

Принцип действия этой конструкции предельно прост. У входа в квартиру крепится панель видеодомофона (специально защищенная от вандалов), в которую вмонтирован динамик, микрофон, кнопка вызова и миниатюрная видеокамера. Камера по специальному кабелю передает изображение на монитор в вашей квартире (раньше это была электронно-лучевая трубка, теперь, как правило, жидкокристаллический дисплей). Цены на мониторы довольно разнятся, чем дороже модель, тем больше в ней функциональных дополнений. К примеру, монитор (как правило, 4-7 дюйма) может быть черно-белым, а может — цветным, может иметь трубку для переговоров, а может быть оснащен системой HANDS FREE (свободные руки). Еще более дорогие модели имеют встроенную память, чтобы вы могли снимать всех, кто приходил в ваше отсутствие. Еще выше на ценовой ступеньке те видеодомофоны, к которым можно подключить дополнительные видеокамеры, имеющие встроенный квадратор. Они позволяют видеть не только то, что происходит перед входной дверью, но и весь холл в целом.

Но прогресс не стоит на месте. Сегодня можно купить видеодомофон с установкой, который в ваше отсутствие сможет переадресовать вызов на предварительно заданные телефонные номера и, дозвонившись, устроить вам аудио-связь. Похоже, что не за горами и видеоконференции перед входной дверью.

Процесс установки домофона обходиться абсолютно (бескровно), для интерьера квартиры на любом этапе ремонта или после его окончания.

Установка видеодомофонов в офис


Внешний вид офиса компании, включая и экстерьер, и использование в ее деятельности новейших передовых технологий и разработок, во многом, говорит о серьезности и надежности оной. Это служит дополнительным фактором, который усиливает доверие клиентов и потребителей. Так же применение последних веяний научно-технической революции сильно облегчает функционирование самой компании и увеличивает трудоспособность ее сотрудников.
Примером может служить установка видеодомофона в офис, преимущества которой налицо. И, чтобы иметь о них наиболее полное представление, лучше представить данность пунктуально:

1. следование в ногу со временем. Это повышает престиж компании и увеличивает коэффициент функциональности;
2. оперативность и экономия времени. Есть возможность сразу увидеть кто и пришел и принять решение о том стоит ли его принять, либо отложить время для посещений до лучших времен;

3. безопасность. Один из основных факторов, преимущества которого видны невооруженным глазом. Примером может служить – пресечение незаконного проникновения в офис.

И это далеко неполный список преимуществ, связанных со своевременной установкой домофона. Стоит отметить, что данная услуга в Москве уже давно перестала быть просто веянием моды или желанием выделиться, а является явной необходимость для более продуктивного функционирования компании, которая заботится, как о своем спокойствии, так и о спокойствии своих сотрудников и клиентов.
Таким образом, необходимость заказ видеодомофона с установкой просто несомненна. Важно только обратиться к квалифицированным специалистам, которые предлагают оптимальное соотношение цены и качества и столь важный в современном мире – индивидуальный подход к клиенту. Так что – дело за малым Звоните!

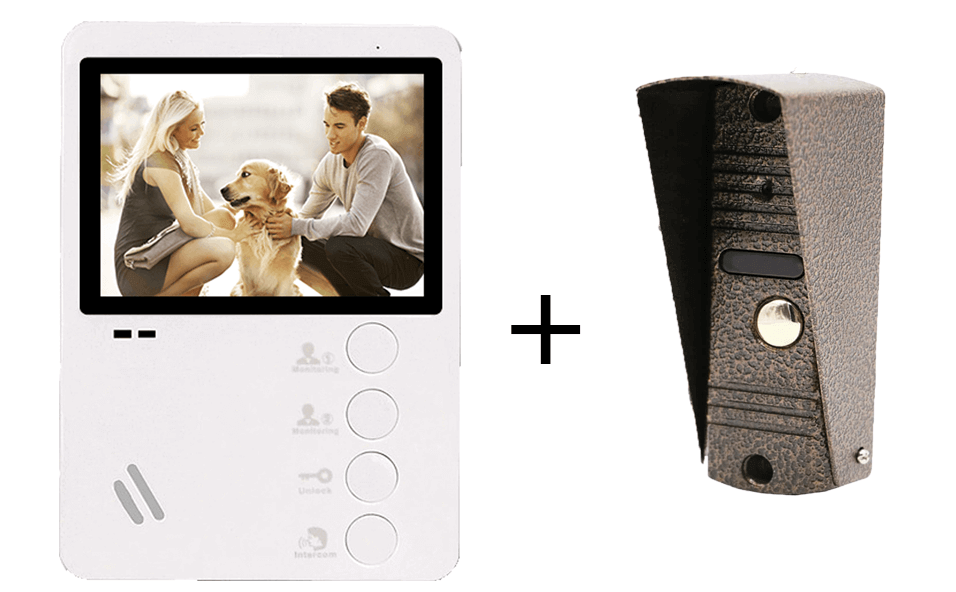

Мы можем предложить вам несколько вариантов, готовых стандартных комплектов видеодомофонов с системой контроля доступом в офис с установкой. Или подобрать индивидуальный комплект под ваши требования.

Установка видеодомофона своими руками

Если Вас всё выше перечисленное Вас не пугает / у Вас есть опыт электромонтажных работ или же Вы хотите научиться/обучаетесь монтажному ремеслу тогда эта статья для Вас!

С чего начать?

Суммируя сказанное в предисловие установка видеодомофона без привлечения монтажных организаций в принципе возможна при условии владения по крайней мере основами электроники, соблюдения правил безопасности как для жизни так и для техники (во избежание короткого замыкания которое может привести к порче техники). Очень важна также комплектация техники — часто 4-х проводные мониторы одной из (даже) известных марок не работают с 4-х проводной видеопанелью другой (в том числе известной) марки, не говоря о совместимости разных видов мониторов и блоков электроники с подъездным домофоном.

Установку видеодомофона надо проводить поэтапно:

  1. Выбор и комплектация оборудования
  2. Комплектация монтажного оборудования (инструментов) и расходных матерьялов
  3. Подготовка места работы и проверка напряжения (если не проложен кабель и Вы не хотите портить дизайн подключением видеодомофона к розетке
  4. Проведение кабелей, установка подрозеточника, крепежа
  5. Проверка правильности проводки и подключения проводов и их обозначение
  6. Пробное подключение, наладка
  7. Окончательная установка

И так поэтапно:

1. Выбор и комплектация оборудования

Определите количество камер, видеопанелей и нужную функциональность, если устанавливаете видеодомофон в квартире также запишите марку и модель подъездного домофона и перед покупкой оборудования убедитесь у продавца, что оборудование совместимое друг с другом.

Более подробно о выборе видеодомофона можно узнать в другой нашей публикации Техно-Блога:

Обзор — Какой видеодомофон выбрать?

За 20 лет работы в этой области этот вопрос всегда остаётся самым актуальным. Как показала практика, лучше всего советовать хорошим людям именно те модели, которые мы выбрали для себя и своих родных.

2017.01.23

2. Комплектация оборудования и покупка расходных матерьялов

Проверьте наличие у Вас необходимого оборудования, инструментов и расходных матерьялов, составьте список товаров которые Вам надо будет приобрести.

Необходимое оборудование:

  1. Отвёртка плоская
  2. Две отвёртки крестовые одна средних размеров для саморезов, другая меньшим концом для шурупов и регулировок,
  3. Кусачки,
  4. Датчик напряжения,
  5. Перфоратор (для бетона, камня или твёрдого кирпича)
  6. дрель (для дерева, гипсокартона или газобетонных кирпичей)
  7. Буры (для перфоратора) один диаметром 6 мм для креплений под дюбеля, один длинный бур для просверления ответствия через стену (для видеопанели)
  8. Свёрла (для дерева или гиспокартона)
  9. Фонарик
  10. Ручка / маркер / карандаш
  11. Изолента
  12. Термоусадка (маленький диаметр)
  13. Зажигалка
  14. Мультиметр*
  15. Припой и паяльник*

Расходные матерьялы:

  • *Кабель 4-х жильный (если расстояние видеопанели от монитора больше 10 метров проводки лучше не использовать для этой цели витой пары), в случае подключения видеопанели от калитки используйте земной кабель на всей длине!
  • *Кабель сетевой 220V, желательно YD 2х0,5/ YDY 3х0,5 или толще,
  • **Короба

* Если провода не проложены. Для определения нужной длины проводов используйте схему и расстояния по горизонтали, затем добавьте расстояния по вертикали и добавьте +25% (не менее 5 метров) длины кабеля на непредвиденные расстояния

** Если планируете прокладывать провода без нарушения отделки стен

3. Подготовка места работы

Если до места установки монитора уже проведён провод для питания монитора, найдите в щитовой предохранитель который отключает в нём питание и убедитесь что провод обесточен до начала работ с укладкой и подключением проводов к разъёмам.

Для проверки напряжения используйте датчик напряжения так как показано на изображении с лева. Вам также понадобится защитить мебель и ковровое покрытие перед началом бурения дыр в стене для крепежа и создание ответствия в стене для проводов покрывая их плёнкой. Запишите цвета провода который уже проложен \ Вы собираетесь прокладывать сами и подготовьте детальную схему подключения видеодомофона следуя инструкции на рисунке с права.

Соберите оборудование и инструменты и матерьялы так, чтобы всё уместилось в одном углу и не было необходимости искать недостающие приборы/инструменты по всему дому разнося пыль (особенно) после начала бурения.

4. Протяжка кабеля, установка крепежей и кронштейнов

Если провода к монитору ещё не были выведены, возьмите монитор и найдите место по вашему усмотрению где Вы хотите его установить. По возможности вблизи входной двери, на видном месте, но так расположенном, чтобы по принципу от греха по дальше лучше не устанавливать его в местах и на высоте провоцирующей возможность зацепления или облакачивания об него.

На место в которое Вы хотите установить монитор приложите кранштейн, и пометьте отверстия для шурупов. Если Вы не уверены в том на сколько ровно приложен кроншткйн можете воспользоваться уровнем если он у Вас есть. Теперь спрячте монитор подальше от пыли и пробурите отверстия для крепления шурупов (обычно используется 6-мм бур, если стена не из бетона \ кирпича вместо бура и перфоратора используйте дрель и свёрла для определённого типа поверхности).

Туже самую процедуру надо будет провести в месте, где Вы планируете разместить видеопанель. Подключение квартирного видеодомофона к линии подъездного домофона потребует также подключения блока сопряжения, а также поиска и сверки нужных проводов в щите Вашего этажа.

Затем Вам надо будет подготовить отверстие для того чтобы спрятать излишек проводов сзади монитора. Лучше всего установить подрозетник, однако так, чтобы он не мешал установке кронштейна.

Размер отверстия должен позволять спрятать все провода которые будут спрятаны за монитором так чтобы монитор мог полностью зайти на кронштейн. Объём проводов зависит от количества подключаемых к монитору устройств и длины проводов.

! многие любители часто совершают ошибку таким образом, что максимально сокращают длину проводов, однако растояние проводов с подключенными разъёмами должна позволять поключить их к монитору перед его установкой на кронштейн. Также нельзя сокращать провода на длину меньшую чем 5 сантиметров, так как в случае повреждения провода или необходимости переподключения Вам придётся прокладывать новый провод.

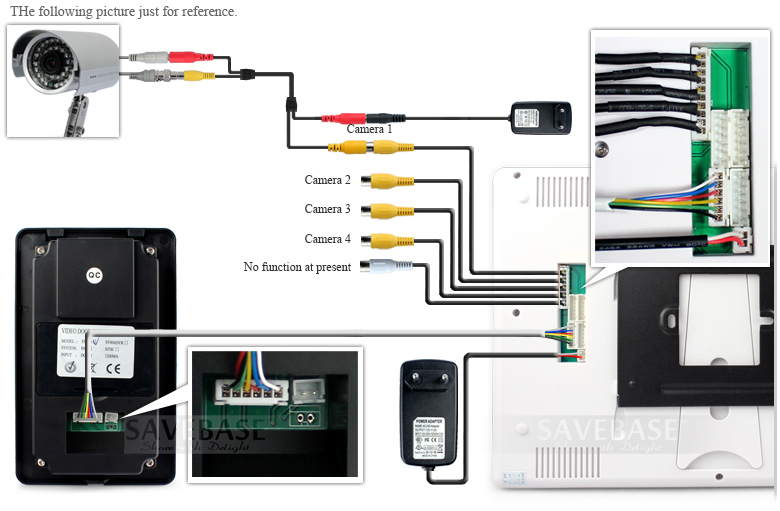

Теперь приступайте к протяжке кабелей в соответствии с вашей общей схемой. Когда провода будут разведены подключите провода к соответствующим разъёмам монитора и видеопанели в соответствии с инструкцией видеодомофона, а также детальной схемой описанной в изображении. Для удобства многие устанавливают за монитором подрозетник.

Если у Вас нет инструции видеопанели, смотрите инструкцию по ссылке.

5. Проверка перед подключением

Вы уже установили крепежи и кронштейн и проложили провода и Вам наверное хочется как можно быстрее всё подключить и установить чтобы посмотреть эфект Вашей работы.

Однако лучше не торопиться. Проверьте ещё раз не перепутали Вы проводов, особенно важно проверить правильность подключения питания и заземления. В худшем случае из-за неправильного подключения проводов может произойти замыкание что может вывести из строя оборудование. Замене или гарантийному ремонту такое оборудование не подлежит!

6. Пробное подключение

Если всё подключено правильно можно провести пробное подключение. Для этого Вам будет необходима помощь второго человека который позвонит Вам через видеопанель и подъездный домофон для проверки работы системы.

Подсоедините видеопанель к проводам, а монитор к разъёмам. Затем включите питание к монитору.

Второй человек в тоже время звонит через видеопанель и подъездный домофон, и так Вы вместе проверяете — есть ли связь, видеосигнал, аудио связь и открытие дверей по нажатию ключа.

Если всё работает — можно всё крепить, если же не работает — значит, что скорее всего Вы допустили ошибку при подключении. Отключите монитор от разъёмов, и ещё раз проверьте правильность подключения с инструкцией и вашей схемой.

7. Окончательная установка

Закрепите монитор на крепеже, пряча при этом провода в отверстие за ним. Затем прикрутите видеопанель. Ещё раз проверьте всёли работает.

Ура! Вы установили видеодомофон!

Вопросы и ответы:

Можно-ли использовать вместо 4-х жильного кабеля витую пару?
Да можно, однако обратите внимание на то чтобы витая пара была из меди, а не омеднённая.

Не лучше-ли использовать отдельный, экранированный кабель для видеосигнала?
Конечно лучше, однако имеет смысл при растоянии свыше 20-30 метров. Еслиже домофон устанавливается в квартире то мало вероятно что такая необходимость возникнет, а прокладывание дополнительного проводо усложнит саму установку так как за монитором и без этого будет целый пучёк кабелей.

Паять или не запаявать соединения проводов?
Желательно запаявать сооединения, благодаря чему будет меньше окислений проводов, что будет способствовать долгожительности Вашей системы.

Подключении видеодомофона к домофону в подъезде дома

Домофон – это прибор, вызывной блок которого устанавливается на входной двери или стене возле нее, а пульт абонента – в квартире. Блоки связаны каналом передачи звуковой информации и дистанционного управления замком на двери. С вызывного блока подают сигнал в квартиру, абонент берет трубку, посетитель называется и абонент открывает ему дверь. Видеодомофон дополнен видеокамерой на входе в дом, монитором у абонента и каналом передачи видеосигнала. В некоторых случаях требуется подключение видеодомофона к подъездному домофону.



Из материала вы узнаете:

В каких случаях подключают видеодомофон к обычному домофону

Вначале, при закладке систем обеспечивающих безопасность квартиры, использовались традиционные аудиодомофоны. Они позволяли опознать посетителя, стоящего возле входной двери подъезда, загородного дома, у его калитки или ворот. Делалось это по тембру голоса, интонациям, манере разговора и т. п. Но точно идентифицировать посетителя иногда было трудно, а если он был незнакомый – то и вообще невозможно. Например, приходил участковый для беседы с абонентом. А посмотреть его удостоверение, соответствие формы и т. п. аудиодомофон не позволял.

Первые варианты аудиодомофонов не имели возможности расширить свои функции введением канала видеоинформации. Появилась такая функция – дополнительное подключение видеоканала тогда, когда инженеры производителя стали закладывать в схему и конструкцию аудиодомофона элементы возможного функционального расширения.

Так постепенно у большинства производителей обычный звуковой домофон стал интегрироваться в видеосистему обеспечения безопасности дома. Это было как в системах безопасности и частного коттеджа и многоквартирного дома. Кроме того в многоэтажном доме не все могут позволить себе дорогой видеодомофон, а вынуждены пользоваться простым звуковым аппаратом.

Для интеграции видеоканала и подключения видеодомофона к подъездному домофону, сейчас в последний еще при производстве включают модуль сопряжения.

Так, например, производители координатно-матричных систем домофонов многоквартирных домов VIZIT(Визит), CYFRAL (Цифрал) и Метаком вводят в комплектацию адаптер типа D505. А компания, производящая домофоны под маркой Пирсс – адаптер D 515.

Питаются эти адаптеры от видеодиомофона и подключение аудио канала производится в соответствии с располюсовкой трубки абонента. При этом существует возможность еще расширить возможности и подключить дополнительную видеокамеру на лестничной площадке или перед спаренным тамбуром двух или более квартир.



В чем сложности подключения видеодомофона

Сложность подключения, прежде всего в том, что не все модели домофонов позволяют это сделать. Узнать вашу модель можно по маркировочному шильдику на абонентском аппарате. Но часть азиатских производителей может продавать российским компаниям оптовые партии домофонов, которые на российских предприятиях дорабатываются для повышения функциональности и следов этой доработки в виде маркировки российского сопроизводителя может не быть. Кроме того может быть низкое качество проектирования доработок и невысокое качество изготовления.

Часто такой производитель-модернизатор не несет никакой ответственности за модернизацию. В этом случае при какой-либо поломке вам придется спускаться к каждому вашему посетителю и переговариваться с ним не по каналу звуковой связи, а через двух- или трехслойную стальную дверь с хорошей теплоизоляцией, которая не хуже гасит и звуки.

Иногда доработка проводится без качественного согласования уровней сигналов видеоканала и звукового канала. В таком случае возможно невысокое качество звука и/или изображения.

Поэтому, для гарантирования отсутствия всех перечисленных, а также многих других проблем, лучше выбирать продукцию тех производителей, которые позаботились об этом в самом начале проектирования. Они при разработке еще обычного аудиодомофона закладывали в него возможное расширений функций. Цену на такой аппарат это бы подняло незначительно, а выгоды от модернизации, расширяющей функции получили бы и покупатель и производитель. Покупатель небольшими вложениями получал бы значительный рост функциональности, а компания-производитель – постоянных клиентов, которые были бы довольны и тем самым рекламировали модели с расширяющимися функциями.



Материалы, инструменты, подключение

Чтобы подключить видеодомофон к подъездному домофону, в котором предусмотрено такое функциональное расширение нужно:

  1. полное и подробное описание новой части системы и правила ее размещения, установки, монтажа и подключения;
  2. инструмент для установки – отвертку, шурповерт с перфоратором, если нужно будет прокладывать новые кабели;
  3. паяльник для пайки разъемов на кабели или обжимное устройство для беспаечного соединения кабелей с разъемами;
  4. штроборез для штробления стен, т. е. изготовления в ней канавок под скрытую кабельную проводку;
  5. гипсовую сухую смесь для фиксирования кабелей и проводов в штробах и цементно-песчаный раствор или шпаклевку – для полного закрытия штробов;
  6. шурупы, дюбели, скобы, мелкие гвозди – для прокладки проводов и кабелей на открытых участках;
  7. отрезки пластиковых труб для переходов сквозь стены и перекрытия и т. п.

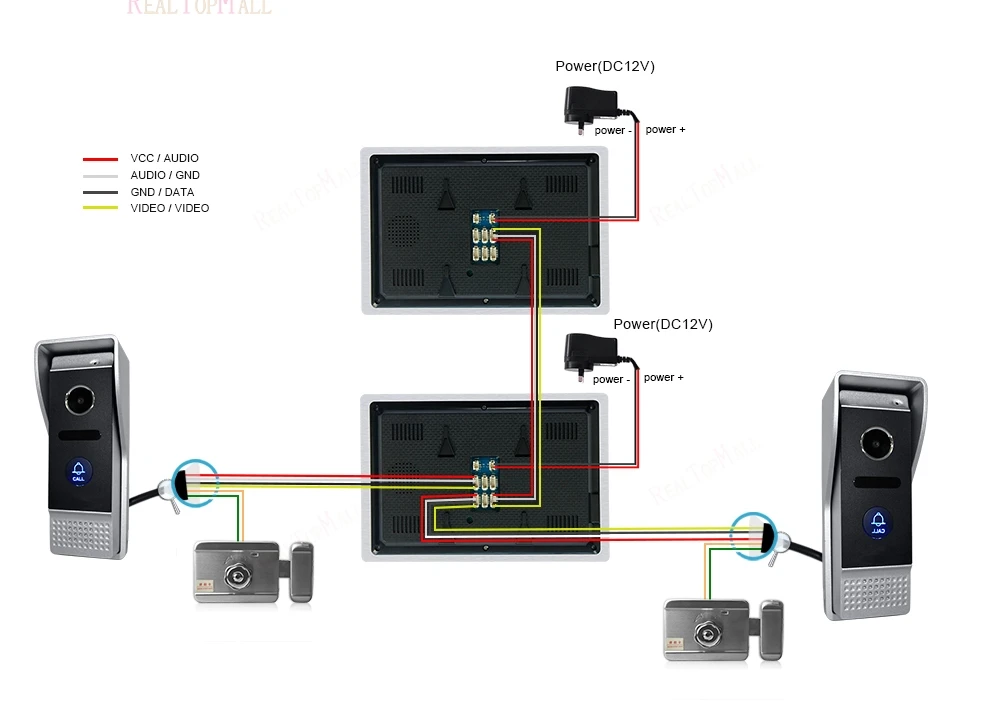

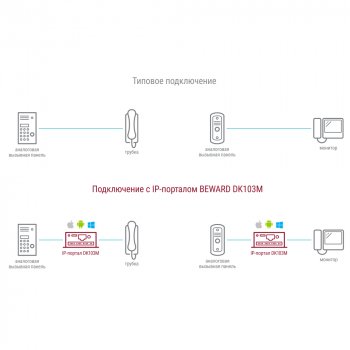

Подключение видеодомофона к подъездному домофону изображено на схеме:



Соединяют отдельные устройства с помощью кабелей, которые подключаются через разъемы или контактные колодки под винтовое соединение. Если описание составлено правильно, и вы проделали все соединения без ошибок, то система заработает после включения.



Сложности — вызывать ли специалистов

Сложности могут возникнуть в нескольких случаях:

  • недостаточно полное описание новой части системы, ошибки в описании, не внесенные изменения в инструкции и т. п.;
  • неправильно выбранные провода и/или кабели при самостоятельном подключении – сечение проводов меньше, чем нужно, длина кабелей больше допустимой, ошибки при подключении, которые могут быть при немаркированных или одноцветных проводах в кабеле;
  • использование скруток при соединении проводом вместо спаивания или соединения обжимкой;
  • прокладка кабельных сетей возле трубопроводов горячего водоснабжения и/или отопления;
  • ошибки в выборе места установки дополнительных устройств, если в базовых модулях для них место не предусмотрено и т. п.



Таким образом, вы, наверное, уже поняли, что подключить своими руками видеодомофон вполне по силам человеку, который обладает определенными знаниями, набором непростых навыков и умений, а не только желанием все сделать самому. Несмотря на то, что аппаратура видеодомофона много проще, чем, например, устройство системы пожарно-охранной сигнализации и ограничения допуска в помещения, для ее подключения все же следует вызывать специалистов. Особенно если вы сами подобных работ никогда не производили.

Если у вас не густо с финансами, попробуйте договориться о том, что часть простых работ вы выполните сами. При высокой конкуренции в этой области услуг вам может повезти, и вы снизите расходы на 30, а то и 40%. Но лучше не рисковать, т. к. за переделку неправильно сделанной вами работы, могут запросить дополнительные деньги.



Альтернатива: монтаж на этаже или сдвоенный тамбур

Альтернативой вседомовой системе многоквартирного дома может быть видеодомофонная система, установленная на одном этаже или в сблокированном комплексе квартир. Простейшим таким комплексом могут быть две квартиры с общим тамбуром, например, в стандартных 9-ти-этажках.

В этом случае выбирается видеодомофон на то число квартир, которое имеется в этом блоке. Желательно, чтобы была возможность интегрирования этой «этажной подсистемы» в будущем в общую систему дома. Но это не обязательно.

После этого устанавливаются видеокамера перед входом в блок и выводятся кабели передачи видеосигнала в квартиры на квартирные мониторы и пульты управления. После прокладки кабелей и подключения блоков в систему проводится опробование системы. При неполадках в работе, определяется причина и производится ее устранение. Отрегулированная система сдается в эксплуатацию жильцам. Все довольны, аппаратура работает и показывает, что соседи делают себе такую же систему.

Установка видеодомофонав квартире и доме

Установка видеодомофона для квартиры представляет собой одну из мер по увеличению безопасности жилья и собственного имущества. Такое устройство дает возможность не выходя из квартиры или частного дома видеть посетителей и контролировать их доступ внутрь жилища. Заинтересовались установкой видеодомофона в дом? Предлагаем более подробно разобраться в том, как работают эти устройства, и можно ли поставить их самому.

Рекомендуем установить

Видеодомофоны для квартир

Цена:
20 900o

Видеодомофоны для квартир

Цена:
44 500o

Что из себя представляет видеодомофон?

Под видеодомофоном подразумевается оборудование, которое совмещает в себе функции видеонаблюдения и переговорного устройства. Это средство предназначено для защиты обитателей квартиры или частного дома от нежелательных визитов. Также видеодомофон дает возможность наблюдать за тем, что происходит снаружи в режиме реального времени. По этому параметру такое оборудование похоже на комплекс видеонаблюдения.

Обратите внимание на то, что видеодомофоны являются не единым устройством, а комплексом из технических средств, которые объединяются друг с другом проводным либо беспроводным способом. Все оборудование, которое входит в состав домофона, классифицируется на две большие группы – наружный и квартирный блоки. Оба блока состоят из большого количества устройств и модулей, которые вместе и составляют видеодомофон.

Устройство наружного блока

Под внешним блоком видеодомофонов подразумевается вызывная панель. С ее помощью обеспечивается связь между внешним миром и обитателями квартиры. Обычно вызывная панель устанавливается на поверхности входной двери, если речь идет о городской квартире, либо на калитке, если это загородный коттедж с участком. Конструкция наружного вызывного блока включает в себя перечисленный далее набор технических средств:

  • Цифровой блок и кнопка вызова.
  • Встроенный микрофон и динамик.
  • Видеокамера и защищенный объектив.
  • Дистанционный электронный замок.
  • Считыватель электронного ключа.
  • Источник инфракрасного излучения.

Таким образом, каждый из перечисленных видов оборудования имеет большое значение для работы видеодомофонов. Стоит подробно рассмотреть назначение и особенности каждого из технических средств. Они описаны ниже.

Цифровой блок

Представляет собой наборное поле с клавишами, обозначающими цифры от 0 до 9. Однако такая версия только для многоквартирных домов и коттеджей. Для индивидуальной квартиры или дома используются домофоны без наборной панели, т.к. ничего набирать и не нужно. Вместо цифрового блока на панели вызова размещается кнопка вызова. Посетителю достаточно нажать на нее, чтобы связаться с обитателями квартиры или коттеджа.

Считыватель ключа

Это приспособление предназначено для того, чтобы жильцы квартиры могли беспрепятственно проникать в дом. Чтобы этот процесс не занимал много времени, вместо традиционных ключей используются электронные либо магнитные. Достаточно приложить магнитную карту или устройство с микрочипом к вызывной панели, чтобы она подала сигнал на электронный замок двери. После этого дверь открывается – весь процесс занимает секунды.

Видеокамера

Для передачи качественного изображения в видеодомофонах используются специальные видеокамеры с углом обзора как минимум 120. Такой угол обзора позволяет видеть не только то, что находится перед камерой, но и по бокам, а также сверху и снизу. Для защиты камеры от механических повреждений, в том числе и от вандалов, используется прочный объектив. Он углубляется внутрь корпуса вызывной панели и еще закрывается стеклом.

Микрофон и динамик

Эти устройства обеспечивают двухстороннюю связь между посетителем и обитателями дома либо квартиры. В составе видеодомофонов обычно используются конденсаторные аналоговые микрофон. Они чувствительные и записывают звук из источников, которые находятся не только перед микрофонной мембраной, но и по бокам. Динамик с микрофоном располагаются внутри корпуса вызывной панели для их дополнительной защиты.

Инфракрасный источник

Нередко злоумышленники перед тем, как осуществить преступление, выключают свет в подъезде или на улице, либо попросту разбивают лампочки. Для того, чтобы даже в условиях полной темноты можно было разглядеть, кто находится по ту сторону входной двери, используется инфракрасная подсветка. Она не видна глазу, и при этом равномерно подсвечивает окружающие предметы, что хорошо видно на мониторе квартирного блока.

Электронный замок

Это устройство значительно упрощает жизнь посетителям дома, так как избавляет от необходимости открывать и закрывать двери вручную. Вместо традиционного механического замка и блока в дверь устанавливается магнитный. Он работает на электричестве, управляется вызывной панелью, на которую приходят сигналы из квартирного блока. Также к замку подключается считыватель магнитных карт или чипов, которые имеются у обитателей квартиры.

Прочее оборудование

Нередко в состав видеодомофонов для квартиры входит дополнительное оборудование. Одними из таких типов оборудования являются инфракрасные датчики и аккумуляторы. Датчик отслеживает передвижения тел в контролируемой зоне и оповещает об этом жильцов. Для питания вызывного блока могут использоваться разные технологии. Например, подключение панели к блоку питания при помощи кабеля, либо встроенный источник питания, который требует регулярной замены. Первый вариант проще в обслуживании, но он не автономный.

Вызывная панель изготавливается по антивандальной технологии для большей защищенности от воздействия злоумышленников. Для того, чтобы сделать панель устойчивой к негативным погодным влияниям, для создания используются антикоррозионные сплавы металлов. Этим обуславливается и долговечность таких устройств.

Устройство квартирного блока

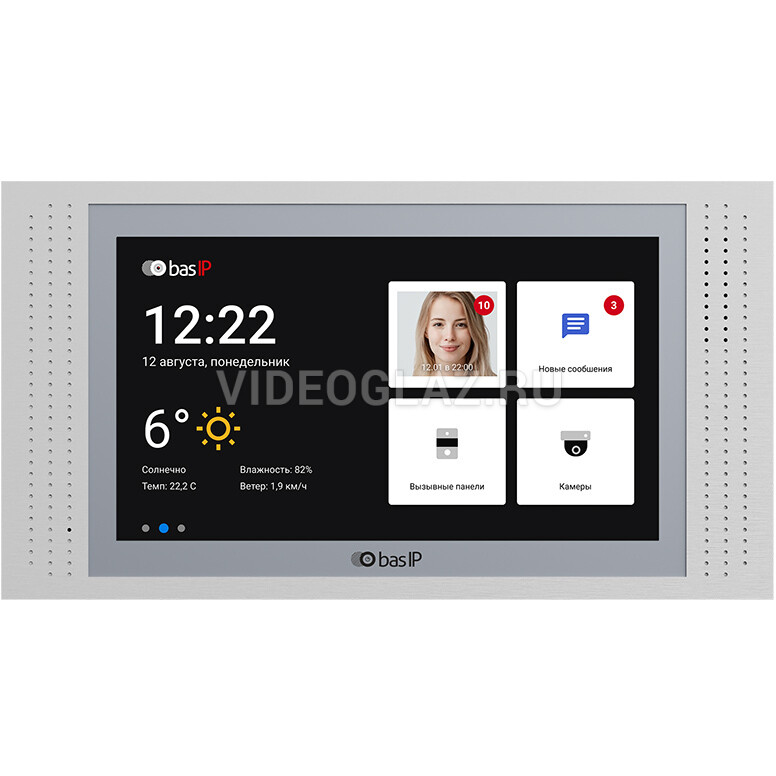

Квартирный блок – это абонентское устройство, которое обычно имеет вид настенного стационарного телефона с дисплеем. Традиционные модели устанавливаются на стену в гостиной комнате. Однако сегодня существуют и современные портативные модификации. Их можно носить с собой, чтобы всегда быть в курсе того, что творится за входной дверью квартиры. К тому же это избавляет от необходимости при каждом звонке идти в прихожую.

Как и вызывная панель, квартирный блок видеодомофонов в квартиру состоит из следующих средств:

  • Микропроцессорный блок управления.
  • Черно-белый, реже цветной дисплей.
  • Кнопки управления работой домофона.
  • Динамик и микрофон для общения.
  • Блок питания или встроенная батарея.

Микрофон и динамик домофона может как заключаться внутрь привычной многим людям телефонной трубки, так и выводиться на поверхности панели. Блок питания, который используется для энергоснабжения домофона, отличается малыми размерами ввиду малого энергопотребления квартирного модуля. Устанавливается внутри.

Разновидности переговорных устройств

В зависимости от того, для какого объекта планируется использовать устройство, домофоны делятся на 2 вида:

  • Для многоквартирного дома. Каждое устройство для монтажа на входе в подъезд многоквартирного дома оснащается вызывной панелью с цифровым наборным блоком. На нем посетитель выбирает номер квартиры, в которую он планирует нанести визит. В остальном отличий от версий для частного дома нет.
  • Для квартиры или частного дома. Такие домофоны в большинстве своем лишены наборного блока, так как в нем нет никакой необходимости. Некоторые дорогие модели поддерживают такие расширенные опции, как подключение нескольких вызывных панелей. Это особенно актуально для больших коттеджей.

Видеодомофоны для многоквартирных домов дополнительно классифицируются на аналоговые и цифровые. В случае с аналоговым вариантом данные от вызывной панели к квартирам идут по проводам, обозначающим как десятки, так и единицы. В цифровых версиях номера квартир задаются в вызывном блоке перемычками, тогда как сигналы идут по двум проводам. Такая система менее надежна, т.к. поломка оставит все квартиры без связи.

Порядок установки видеодомофона

В процессе монтажных работ можно подключить видеодомофон своими руками, если знать, как он должен быть установлен. Для того, чтобы не допустить грубых ошибок при монтаже, рекомендуется установить домофон согласно следующему алгоритму:

  1. Выбор места, где будет установлен квартирный блок и вызывная панель.
  2. Установка кронштейнов, предназначенных для крепления оборудования.
  3. Установка видеодомофона – монитора и вызывной панели на кронштейны.
  4. Прокладка электрического кабеля питания квартирного и наружного блока.
  5. Подключение наружной вызывной панели к квартирному блоку домофона.

Точная схема установки видеодомофонов зависит от особенностей конкретной модели. Обычно для этой цели используются четыре провода разных цветов. Зеленый отвечает за общее подключение и работу дисплея, белый – за видео, желтый – за аудио, по красному идет питание. Прежде, чем установить видеодомофон, обязательно ознакомьтесь с инструкцией. В ней подробно описан способ установки, указан правильный порядок соединения.

Процесс установки замка

Отдельного внимания заслуживает установка и подключение замка, который будет неотъемлемой частью видеодомофонов. Чаще всего используются такие типы замков, как электромагнитный и электромеханический. Второй более предпочтителен, т.к. даже в случае отключения электропитания его можно открыть обычным ключом. Электромагнитный замок после отключения тока прекращает работу, и открыть дверь будет нельзя.

Монтаж электрического замка выполняется так же, как и установка обычного. Если в двери ранее стоял простой замок, проблем с установкой не возникнет. Достаточно удалить старый запорный механизм и установить на его место новый, после чего закрепить саморезами. После этого замок подключается к электрической сети и к наружному блоку видеодомофона. Вызывная панель подвергается установке на высоте от 1,5 метра над полом.

Заключение

Установка видеодомофонов может быть первым этапом большой работы по обеспечению безопасности дома или квартиры. Покупка и монтаж устройства не потребуют существенных денежных вложений, при этом дадут массу новых возможностей, сделают общение с посетителями более комфортным и безопасным. Если вы не уверены, что сможете сделать так, чтобы видеодомофоны были установлены как надо, закажите монтаж.

Оцените статью:

Please enable JavaScript to view the comments powered by Disqus.

Установка охранной сигнализации и все, что с ней связано

Установка пожарной сигнализации

Установка видеонаблюдения на даче: советы по правильному выбору и установке

Как самостоятельно установить и подключить видеодомофон

Люди, которые решили подключить видеодомофон, часто находятся в смятении. Они не знают, с чего начинать работу. На самом деле, установка видеодомофона происходит просто. Достаточно следовать рекомендациям производителя, разобраться в схеме контактов, приведенных в документации к модели. Особенно легко проходит работа, если нужно подключиться к подъездному домофону. Достаточно действовать внимательно и аккуратно.

Содержание

  • 1 Как подключить проводной видеодомофон с электромеханическим замком
    • 1.1 Выбор места установки компонентов
    • 1.2 Каким кабелем подключать
    • 1.3 Какие инструменты понадобятся
    • 1.4 Алгоритм монтажа
  • 2 Как подключить домофон к подъездному
  • 3 Особенности подключения электромагнитного замка
  • 4 Установка и настройка беспроводного видеодомофона
  • 5 Возможные неисправности видеодомофонов и их решение
  • 6 Лучшие видеодомофоны 2019 года

Как подключить проводной видеодомофон с электромеханическим замком

Рассмотрим самую сложную ситуацию, когда производится монтаж видеодомофона в частном доме, и все работы делаются с нуля. При этом придется не только самостоятельно выбрать места размещения отдельных компонентов, но и соединить их кабелем и проверить работу системы с электромеханическим замком.

Выбор места установки компонентов

При выборе места, где будет делаться установка видеодомофона в доме, нужно предусмотреть как удобство опознавания посетителя, так и пользования системой в целом.

  1. Вызывная панель устанавливается на высоте 155-160 см от уровня земли. При таком положении камера будет уверенно захватывать лицо посетителя практически любого роста.
  2. Вешать видеодомофон нужно как можно ближе к точке энергообеспечения. Так придется меньше штробить каналы для прокладки кабелей и размещения блока питания.
  3. Высота от пола, на которой нужно установить видеодомофон, не должна доставлять неудобства какому-либо члену семьи. Видеть кнопки управления и дисплей должны все.
  4. Замок устанавливается на средине высоты двери калитки. Или, если высота недостаточна для его удобного открывания ключом, на уровне 1 метра над землей.

Рекомендуется проверить дважды, правильно ли выбрана высота установки видеодомофона от пола и другие позиции модулей в разрезе удобства прокладки кабелей. После того, как точки, где планируется размещать домофон, определены, стоит приложить отдельные компоненты и очертить их контуры. Это облегчит дальнейшие работы по их установке.

Каким кабелем подключать

Типы кабелей, которыми придется работать, обычно указаны в инструкции по монтажу той или иной модели. Также, в варианте нормальной поставки, они идут в комплекте. Но работать придется своими проводами, так как предлагаемые производителем слишком короткие. Поэтому для соединения блока питания, замка, создания сети распределения электрической мощности будет использоваться сигнальный многожильный кабель.

Совет! Рекомендуется выбрать провода, которые предназначены для прокладки на открытом воздухе или в грунте. Так будет обеспечена надежность и долговечность работы системы.

Для трансляции видеосигнала используются провода, соответствующие типу камер. Если это аналоговые устройства, понадобится коаксиальный кабель. Цифровые камеры транслируют данные по витой паре. Покупать высокоскоростной кабель пятой категории не нужно. Подойдет стандартный, предназначенный для прокладки на открытом воздухе. Чтобы купить нужное количество проводов, необходимо замерить длину соединений по уже очерченным контурам компонентов системы, давая допуск на каждом до 10 см.

Какие инструменты понадобятся

В зависимости от характеристик стен и материала калитки, набор инструментов может варьироваться. Но общем случае понадобятся:

  • нож;
  • перфоратор и набор буров, пик, лопаток;
  • отвертка;
  • штроборез для резки гипсокартона;
  • пила или болгарка с дисками для работы с металлом;
  • плоскогубцы, молоток;
  • изолента;
  • комплект защитной одежды;
  • сверла;
  • металлическая перфорированная лента;
  • еврогвозди.

Также для монтажа системы, создания соединений и аккуратного размещения компонентов потребуется запастись:

  • розетками;
  • УЗО;
  • гофротрубкой для прокладки кабеля;
  • кабельными каналами.

Не лишним будет запастись и небольшим количеством гипсовой смеси, шпателем, запасом воды и емкостью для замешивания раствора.

Алгоритм монтажа

Во всех работах с компонентами системы нужно обращать внимание на маркировку клемм. В современных устройствах они соединяются проводом в соответствии с окрасом. Разобраться в структуре многожильного сигнального кабеля также не представляет сложности. Каждый провод в ней помечен своим цветом.

  1. Устанавливается вызывная панель. Она разбирается, размечается место, сверлятся отверстия под болты и в торце калитки для провода питания. Кабель подключается, вторым концом коммутируется в контроллер замка.
  2. Контроллер замка располагается в защищенном от воды месте. Нужно разместить модуль так, чтобы к нему удобно было подключать замок и вызывную панель. Например, вмуровать в стену или разместить в небольшом самодельном щитке.
  3. На калитке с улицы монтируется считыватель идентификационных ключей, изнутри кнопка открытия двери. Провода от них также заводятся на контроллер.
  4. Размещается блок питания замка и вызывной панели. Это также удобно делать на улице. Рекомендуется купить адаптер с защитой от воды и пыли.
  5. Проверяются коммутации уже размещенных устройств. Общий кабель от контролера протягивается в дом. Запоминается соответствие цвета жил и клемм. Провод укладывают в гофротрубу, которую помещают в траншею.
  6. В доме устанавливается монитор согласно рекомендациям производителя. Он может навешиваться на крепеж или размещаться на кронштейне.
  7. Размещается блок питания монитора.
  8. Производится коммутация в доме проводом с улицы и внутренними силовыми линиями от блока питания. Внешний ввод подключается как желтый на вход аудио монитора, черный общий, красный на 12В блока питания плюс, белый на видеоканал. Соответствующие клеммы домофона помечены цветом, а по внешнему проводу — в соответствии с ранее записанными цветовыми парами.

Совет! После того, как подключение домофона без замка произведено, рекомендуется подписать отводы, установить клеммные розетки, автомат отключения.

Последний этап установки электромеханического замка самый ответственный. Работа своими руками должна быть сделана с максимальной точностью. Замок монтируется без перекосов, чтобы не было усилий движения языка: только в случае правильного прилегания у реле хватит мощности открыть запорную схему.

После того, как все работы по монтажу закончены, нужно запрограммировать ключи доступа. Это делается согласно инструкции производителя. По завершении работ можно проверить функционирование видеодомофона, открывая замок, осуществляя вызов. При необходимости, проверяются и модифицируются подключения. В конце замазываются штробы и монтажные щели гипсовым раствором.

Как подключить домофон к подъездному

Самая простая работа — подключить видеодомофон в квартире к подъездному домофону. В этом случае нужно воспользоваться уже проложенной слаботочной сетью. Схема подключения видеодомофона подразумевает его коммутацию в разрыв управляющей цепи. Для этого понадобится специальный адаптер-контроллер.

Важно! При выборе модели видеодомофона сразу необходимо предусмотреть возможность использовать его в уже существующей СКУД подъезда. К примеру, корейские продукты не предусматривают такой интеграции. Другие видеодомофоны совместимы с некоторыми отечественными адресными шинами. Третьи коммутируются универсальными адаптерами.

Подключение видеодомофона к подъездной сети производится так.

  1. Провод, идущий к трубке подъездной системы, отрезается или отсоединяется от трубки после ее разборки.
  2. На соответствующие клеммы L+, L- коммутируется подъездная линия.
  3. Далее, к адаптеру подключаются все компоненты видеодомофона. Клеммы на вызывной панели, мониторе, других устройствах полностью соответствуют контактам адаптера. В какие именно блоки коммутировать тот или иной модуль, стоит узнать в инструкции к контроллеру.

После коммутации вся система работает точно так же, как до этого действовала привычная трубка. Только адаптер объединяет в единую среду видеосигнал, командную систему блока управления, а также канал передачи сигналов вызова и аудио. Кроме этого, после подключения контроллера пользователю доступны новые порты для коммутации дополнительных камер, вызывных панелей с записью и датчиком движения.

Особенности подключения электромагнитного замка

Если необходимо подключить видеодомофон к электромагнитному замку, нужно обратить внимание на разницу в контактных группах. Из системы СКУД поступает только сигнал деблокировки. Одновременно на электромагнитном замке три клеммы:

  • управляющая разблокировки;
  • нулевой провод;
  • синий или желтый — контроль состояния.

Подключение видеодомофона производится только двумя кабелями — это зеленый к клемме разблокировки и красный к плюсу шины питания. Эта схема верна вне зависимости от того, производится ли установка беспроводного видеодомофона или монтаж классической системы.

Установка и настройка беспроводного видеодомофона

Установка беспроводного видеодомофона производится по уже приведенной схеме.

Важно! Единственное, что придется учесть, это замена элементов питания отдельных модулей. Обычно в беспроводных системах они питаются от батареек или встроенного аккумулятора. Потому при размещении частей видеосистемы рекомендуется либо оставлять доступ к отсекам, либо предусмотреть удобный демонтаж.

Все модули размещаются на расстоянии, не больше указанного в документации к изделию. Подключение замка делается через силовой контролер, выступающий отдельной составной частью системы. Чтобы настроить беспроводной видеодомофон, достаточно следовать инструкции производителя.

Возможные неисправности видеодомофонов и их решение

Какой бы совершенной ни была бы модель видеодомофона, у нее обязательно возникают неисправности. В зависимости от причины их появления, может понадобиться или простая чистка компонентов или поход в сервисный центр.

  1. Нет картинки с камеры. Это может означать как поломку, так и засор. Сначала нужно проверить состояние защитного стекла вызывной панели, затем убедиться в отсутствии электромагнитного поля помех.
  2. Микрофон плохо передает звук. Самая частая причина — загрязнения. Решетку чистят. Если не помогает, стоит проверить состояние пайки контактов на плате, а также сопротивление катушки микрофона.
  3. Не работает замок электромагнитного типа. Причина может заключаться в смещении устройства и изменении силы трения между контактами.
  4. Видеодомофон не работает, нет изображения на мониторе. Дело может быть как в обрыве кабеля, так и в полном выходе матрицы из строя.
  5. Реле не открывает замок электромеханического типа. Нужно почистить узел, проверить контакты. Если не помогает, придется тестировать катушку и тщательно удалять ржавчину на металлических элементах.
  6. Код не набирается, не работает звонок. Причина в обрыве кабеля, нарушении контактов. Рекомендуется проверить вызывную панель, при необходимости заменить кнопку.

Как ни странно, неисправности домофона возникают гораздо реже, чем с идентификационными картами или ключами. Если последние не срабатывают, стоит почистить контактные площадки. Это делается спиртом, как на ключах, так и модуле идентификации. Но если не срабатывает бесконтактная карта — скорее всего, у нее сломана внутренняя антенна и ключ подлежит полной замене.

Лучшие видеодомофоны 2019 года

Видеодомофон Tor-neT TR-26 W на Яндекс Маркете

Видеодомофон Falcon Eye FE-VELA на Яндекс Маркете

Видеодомофон Altcam VDP431 на Яндекс Маркете

Видеодомофон OPTIMUS VM-E4 на Яндекс Маркете

FE-43C Falcon Eye Цветной видеодомофон на Яндекс Маркете

Самостоятельная установка квартирного видеодомофона | Крис Уонг

Вот как мы исследовали, нашли и самостоятельно установили систему видеодомофона для небольшого кондоминиума, и вы тоже можете.

Во время этого проекта мне было очень трудно найти информацию о различных продуктах, которые мы использовали, поэтому этот пост в блоге битком набит текстом для поисковых систем. Читайте дальше о некоторых приключениях в низковольтной проводке.

Отказ от ответственности: Работа с внутренней связью должна выполняться только уполномоченным и квалифицированным персоналом. Любой, кто использует информацию, содержащуюся в настоящем документе, делает это на свой страх и риск, и считается, что он освобождает автора от любых и всех травм или ущерба, возникающих в результате такого использования.

Статус-кво — дерьмовые домофоны с функцией «нажми и говори», «нажми и слушай»

Наше здание было построено в середине 2000-х годов и оснащено стандартным, заурядным аудиодомофоном. Вы знаете, тип, когда нажатие кнопки снаружи вызывает «трель» в устройстве, и вы должны нажать кнопку, чтобы говорить, а затем нажать другую кнопку, чтобы прослушать. Если человек на другом конце считается достойным, вы можете нажать третью кнопку, чтобы вызвать электронное открытие двери, позволяя ему войти.

Вездесущая трехкнопочная аудиопанель внутренней связи из нержавеющей стали

Эти системы используют вековую телефонную технологию для усиления и передачи различных аудиосигналов и могут быть установлены в 3-х, 4-х или 5-ти проводных конфигурациях. У нас был PK-543 от Tektone. Он работает от 16 вольт переменного тока и требует прокладки кабеля от дверной панели и всех панелей блока к центральному устройству, называемому усилителем.

Как, вероятно, подключен ваш дрянной аудиодомофон. Взято с https://www.tektone.com/pdf_files/manuals/IL826_PK543A_install.pdf

Очевидно, что эти аудиодомофоны крайне неудобны для пользователя, и если вы не нажмете нужную кнопку в нужное время, вы можете пропустить большие куски. разговора. Вы также не можете видеть, кто находится на другом конце линии, что проблематично по нескольким причинам, наиболее важной из которых является безопасность. Но они дешевы, просты и в целом надежны, поэтому так распространены.

Ограничивающий фактор — электропроводка

В наши дни существует множество причудливых новомодных видеодомофонов, но многие из них основаны на IP. Это означает, что на самом деле это маленькие компьютеры, которым необходимо обмениваться данными по сети. В нашем первоначальном аудиодомофоне использовался кабель CAT3 (вспомните телефонную проводку старой школы), который не способен поддерживать IP-сигналы, поэтому эти причудливые системы отсутствовали. В частности, у нас есть домашний кабель CAT3 с 4 витыми парами от каждого блока к центральной точке в подвале. Существующая система внутренней связи представляла собой 4-проводную систему, поэтому каждая панель использовала только две из четырех пар.

Кабель CAT3 с четырьмя витыми парами, с https://www.cableandwireshop.com/cat-3-telephone-4-pair-cable-utp-24-awg-bc-1000-ft.html

Почему бы просто не запустить новые провода? Это потребовало бы открытия стен в нескольких местах, в том числе в каждой квартире, что было бы грязно, отнимало много времени и дорого. Это просто невозможно, если только ваше здание не было спроектировано так, чтобы иметь легкий доступ к лазам и проволокам.

Итак, задача, стоявшая перед нами, когда мы начали наше исследование в начале 2020 года: Выясните, есть ли системы видеодомофона, которые будут работать по нашим существующим кабелям CAT3.

В новой системе также должна быть предусмотрена возможность дистанционного открывания дверного замка с электроприводом, но это довольно стандартная функциональность для любого домофона, предназначенного для многоквартирных домов.

Двухпроводные видеодомофоны — это вещь!

Некоторые исследования в Интернете показали, что действительно существуют системы внутренней связи, которые могут передавать видео, аудио и данные по двухпроводной шине. Существуют требования к толщине используемого кабеля, но можно объединить 4 пары меньших проводов в кабеле CAT3 в две большие группы проводов, которые будут работать для этой установки.

Руководство по использованию 4 пар проводов в кабеле CAT5 в качестве 2-проводной шины для системы внутренней связи GB2, с https://www. alphacommunication.com/system/gb2audio

Три популярные 2-проводные системы, которые мы рассмотрели, были :

Golmar GB2

https://www.golmar.es/products/gb2

Конфигурации модульной дверной панели Golmar GB2, с http://golmar-eg.com/nexa%20%20inox%204+n %20details%201%20more%20information.html

Golmar — испанская компания, и это была первая система, которую мы нашли. PDF-файлы для установки легко доступны на их веб-сайте. Довольно легко ознакомиться с различными конфигурациями системы и представить, что потребуется для ее установки.

Эти системы распространяются в США компанией Alpha Communications, и из трех рассмотренных нами систем эту оказалось проще всего приобрести здесь, в США.

Comelit

https://pro .comelitgroup.com/en-us/product/IKALL

Comelit Modular Door Panel Configurations, https://www.comelitgroup.com/en-us/products/outdoors/ikall/

Comelit — итальянская компания, Предлагается 2-проводное видео, аналогичное предложению Golmar, но с одним большим отличием: у них есть панель устройства со встроенным Wi-Fi, и они могут обмениваться данными с мобильным приложением. Это означает, что жители могут быть уведомлены о том, что кто-то звонит в их квартиру, когда их нет дома, и они могут посмотреть видео и удаленно открыть дверь со своего мобильного устройства. Нам было действительно заинтересовал этой функцией, но, в конце концов, нас оттолкнули ужасные отзывы о приложениях для iOS и Android, и мы не хотели оказаться в одной лодке с МНОЖЕСТВОМ недовольных клиентов.

Они также заставляют вас регистрироваться и входить в систему только для того, чтобы загрузить документацию по продукту, что было отключением.

Hikvision

https://content.hikvision.com/2nd-generation-intercom-homepage

Hikvision — китайская компания, и их двухпроводная система кажется более современной, чем две другие, которые мы рассматривали. . Кроме того, кажется, что в Интернете гораздо больше видео и ресурсов, созданных счастливыми установщиками Hikvision. Тем не менее, Hikvision в настоящее время находится под санкциями правительства США, казалось, что получить оборудование будет сложнее, а предлагаемая ими единая панель казалась немного более неуклюжей / громоздкой, чем другие варианты. Эта система также могла взаимодействовать с мобильными устройствами, но вместо того, чтобы быть децентрализованной, когда каждая панель устройства общается с Wi-Fi этого устройства, ей потребовалось бы подключение к Интернету на центральном устройстве. (это то, что мы могли бы предоставить, но это также означает больше возможностей для проблем с технической поддержкой в ​​будущем)

К моему удивлению, онлайн-контента об установке видеодомофонов не хватает. Учитывая, что половина планеты городская, можно было бы подумать, что фирмы, которые продают и обслуживают системы внутренней связи в многоквартирных домах, могут разместить тысячи видеороликов на YouTube и постов в блогах. Погуглите «Golmar GB2» или «Comelit 2-wire», и вы поймете, что я имею в виду.

Нас больше всего заинтересовала система Golmar GB2, так как было легко найти интернет-магазины для продажи деталей, легко спроектировать систему и было бы легко установить. Это 100% автономный режим, что означает, что мы отказываемся от некоторых наворотов, но нам не придется решать проблемы с подключением к Интернету или конфигурацией. Как только вы заработаете, он должен просто работает.

Тестирование

Перед тем, как потратить много денег на полную систему для 8 устройств, мы купили минимальный набор оборудования, необходимый для тестирования нашей проводки. Для этого нужно было приобрести видеопанель входной двери, блок питания, шинный разветвитель и одну юнит-панель. Люди из Supplycounter.com действительно связались с нами, чтобы подтвердить заказ, поскольку это не была полная система (см. их примечание ниже).

Если бы по какой-то причине это не сработало, мы потеряли бы около 600 долларов. Вещи не подлежат возврату, поэтому мы либо съедаем убытки, либо пытаемся перепродать их на eBay или где-то еще.

К счастью, это сработало… мы протестировали его на самом длинном отрезке кабеля, в 4 этажа, и он работал просто великолепно! Мы могли бы инициировать звонок из подвала в блок на 4-м этаже, и они могли бы увидеть звонящего и активировать разблокировку.

Мы еще не были готовы найти все это, поэтому тем временем мы установили небольшую демонстрационную доску, чтобы другие жители могли увидеть, на что будет похоже использование системы.

Демонстрационная плата с блоком питания, одной панелью и основным аудио-видео модулем для системы Golmar GB2.

Все вместе

Модульная система Golmar имеет несколько вариантов внешнего корпуса и панелей. Мы остановились на нержавеющей стали, так как это был бы самый прочный и красивый вариант. В конечном итоге это стоило нам времени, так как детали приходилось доставлять из Испании. Я предполагаю, что они не ведут их инвентаризацию в США.

Мы разработали конфигурацию панели 2×2. На двух левых панелях будет размещен основной модуль камеры/аудио, а также дополнительный кнопочный модуль. Панели справа будут изменены для размещения дополнительных функций:

  1. Считыватель контроля доступа. Считыватель RFID для контроля доступа означает, что жильцы могут вызвать отпирание электронного замка с помощью брелока вместо использования физического ключа для отпирания двери. Это удобнее, но реальным преимуществом является контроль над тем, кто имеет доступ, и возможность отозвать доступ, если кто-то потеряет свой FOB. Вы не можете сделать это с физическими ключами. Подробнее об этом позже.
  2. Переключатель со стрелкой USPS — таким образом курьер может получить доступ в здание для доставки почты. Это всего лишь специальный замок и переключатель, который запускает электронное открытие двери. Мы могли бы установить его в отдельную коробку и соединить с системой коротким отрезком кабелепровода, но это выглядело бы не так красиво и потребовало бы немного больше усилий для установки.

Специальная опорная плита для панелей устройства

Оригинальные панели были в книжной ориентации и прикреплены к стене с помощью металлического кронштейна. Новые видеопанели (Golmar VESTA7) были в альбомной ориентации, и установка их поверх той же настенной коробки оставила бы неприглядную полосу неокрашенной стены или линию, где была добавлена ​​новая краска вокруг исходной коробки.

Эскиз индивидуальной белой акриловой базовой пластины.

Чтобы исправить это, мы заказали белые акриловые панели нестандартного размера на сайте acmeplastics. com и разместили их за новыми панелями. Они обеспечили 1-дюймовый буфер вокруг размеров новой панели и были специально рассчитаны на просто покрывают след оригинальных панелей.

Панели блока VESTA7 поставляются с монтажным кронштейном, который мы прикрепили к акриловым панелям с помощью ленты Gorilla Tape. Затем смонтированные панели были прикреплены к стене с помощью двух полос ленты Gorilla, что обеспечивает быструю и простую установку.

Эти панели в конечном итоге стали приятным визуальным штрихом и обеспечили очень аккуратную установку для каждого из блоков, не требующую покраски или ремонта стен.

Программирование и тестирование

После того, как поставки прибыли, мы настроили все в локальной установке, чтобы убедиться, что панели и кнопки настроены правильно. Конфигурация выполняется с помощью DIP-переключателей на панелях блока. Каждая кнопка дверной панели вызывает определенный адрес, все, что вам нужно сделать, это установить DIP-переключатели на соответствующий адрес.

Нам пришлось просверлить несколько отверстий в пластинах-заглушках и внести некоторые изменения, чтобы все поместилось в корпус, но мы смогли привести все в порядок за пару вечеров. Все в панелях было предварительно смонтировано для быстрого соединения с помощью проволочных гаек после того, как мы фактически установили его у главного входа.

Мы изменили внутреннюю структуру вызывных панелей для размещения почтового переключателя и считывателя контроля доступа.

Установка прошла гладко… в корпусе панели пришлось просверлить 4 отверстия ударной дрелью, протянуть провода в заднюю часть коробки и все соединить.

Проводка из здания довольно проста: 12 В постоянного тока из подвала питают считыватель контроля доступа и электронный замок двери. Двухпроводная шина (по CAT3, как и в случае с панелями устройств) питает аудио/видео панель и передает сигналы. Сняв старую панель, немного приведя в порядок проводку, смонтировав новый корпус с помощью нескольких бетонных анкеров и все соединив, мы приступили к делу!

Наша смонтированная и собранная конфигурация панели 2×2, со считывателем контроля доступа и стрелочным замком USPS.

В подвале мы установили источник питания, разветвители панелей, блок питания на 12 вольт и источник бесперебойного питания (резервный аккумулятор), чтобы все работало какое-то время в случае отключения электроэнергии.

Новая фанерная панель 2×2 для блока питания, ИБП и разветвителей шины. Провода, идущие к каждому блоку, будут подключены к зеленым клеммам на левой стороне разветвителей.

Фактическая установка панели требовала посещения каждого блока, что мы согласовали заранее. Установка каждого блока занимала всего около 5–10 минут, и мы общались по рации между бригадой, выполняющей установку в блоках, бригадой, подключающейся в подвале, и выполняющей тестовые звонки с входной двери. Поскольку мы заранее все подготовили и протестировали, фактическая установка заняла всего несколько часов.

Контроль доступа и брелоки

Нас заинтересовал контроль доступа с помощью брелоков по нескольким причинам. Один из них заключался в том, чтобы уйти от физических ключей. Жильцам и продавцам всегда нужны копии ключей от дверей, они время от времени теряются, и просто сложно отследить, у кого они есть. Кроме того, дорого и сложно с точки зрения логистики сделать копии ключей с высокой степенью защиты, которые мы используем.

Еще одна причина использовать брелоки — это удобство, так как они позволяют отпереть и открыть дверь одной свободной рукой, что удобно, если вы что-то несете или толкаете коляску.

В прошлой жизни я возился с системами контроля доступа, и им всегда требовались считыватели, которые могут общаться с центральным процессором, который отслеживает всю логику. Обычно для их настройки требуется неуклюжее программное обеспечение Windows. Иногда они должны быть объединены в сеть и подключены к Интернету. Мы хотели что-то очень простое в настройке, и после расспросов кто-то порекомендовал Paxton 9.0007 Линейка считывателей контроля доступа Compact .

Серия Compact от Paxton выглядит как обычные считыватели RFID-брелоков, но они работают в автономной конфигурации. Это означает, что нам не нужно беспокоиться о питании и проводке центрального процессора, все происходит локально по отношению к контролируемой двери! Лучше всего, что нет никакого программирования. Вы просто заказываете брелоки партиями по 10 штук. Каждая партия поставляется со специальной картой, которую вы подносите к считывателю, чтобы авторизовать все 10 брелоков, и каждый брелок как так называемую «теневую карту» для отзыва доступа к соответствующему брелоку. если он когда-либо будет потерян.

Схема подключения компактного считывателя Paxton с разъемами питания, электронной системой открывания двери и кнопкой выхода.

Это великолепная система, которая обеспечивает все преимущества контроля доступа RFID без каких-либо сложностей!

Было довольно легко подключиться к переговорному устройству Golmar, у которого есть дверной замок с сухим контактом. Вместо прямого подключения к электронному дверному замку считыватель сначала подключается к реле 12 В. Когда кто-то предъявляет действующий брелок, реле активируется, замыкая клеммы с сухими контактами на панели внутренней связи и открывая дверь на 5 секунд.

Рубль : Было очень трудно найти оборудование Paxton онлайн. Их веб-сайт и документация позволяют очень легко понять, как работают их продукты, но вы не можете просто купить вещи на Amazon. У них есть сеть авторизованных дистрибьюторов, многие из которых размещают товары в Интернете, но не будут продавать их вам, если вы не являетесь установщиком или дилером. Многие из дилеров также не будут продавать населению. ¯\_(ツ)_/¯ Когда мы, наконец, нашли онлайн-продавца, у которого можно было заказать их, потребовалось несколько недель, чтобы что-нибудь доставили, поскольку все товары поставляются напрямую от производителя. Мне нравятся эти продукты, но хотелось бы, чтобы они были менее ограничивающими в отношении распространения.

Вуаля! Модернизация видеодомофона

Я умалчиваю о многих технических моментах, но все это не сложно, если у вас есть базовый уровень комфорта с проводкой и электроникой. В основном я хочу, чтобы люди знали, что можно модернизировать ваш аудиодомофон видеодомофоном с меньшими затратами и усилиями, чем вы, вероятно, думали. Спасибо за чтение.

Установка систем внутренней связи

Если вы решили, что беспроводная внутренняя связь не подходит, и хотите установить проводную систему внутренней связи, то этот раздел поможет вам в этом. Пока у вас есть несколько инструментов и базовое понимание того, как их использовать, вы должны быть в состоянии установить систему самостоятельно (хотя помощь другого человека значительно облегчит работу). Мы расскажем о необходимых вам инструментах, а также обсудим основные строительные конструкции и способы прокладки проводов.

Вам не нужно быть электриком, чтобы проложить низковольтную проводку, как в домофонах. В этом нет ничего опасного, если вы проявляете осторожность при использовании необходимых вам инструментов.

Новое строительство

Если вы строите новый дом или бизнес, то настоятельно подумайте о подключении проводной системы внутренней связи, которая вам может понадобиться, даже если вы думаете, что хотите использовать беспроводную внутреннюю связь. Где-то в будущем ваша беспроводная система может получить помехи, которые сделают ее неэффективной или даже бесполезной. Никогда не будет возможности прокладывать провода так же дешево и легко, как при строительстве здания. Межкомнатные домофоны устанавливаются все реже и реже, однако рекомендуется прокладывать провода к входной двери или воротам, где вам может понадобиться монитор. прокладка кабелепровода между этими точками еще лучше, так как вы можете легко изменить тип провода или переключиться на оптоволоконный кабель в будущем.

Тщательно продумайте, как вы будете использовать систему. Постарайтесь продумать, где будет наиболее удобное место для станций. Вы будете стоять или сидеть? Многие проводные системы встроены в стены, так что за них вам придется стоять. Многие беспроводные системы и некоторые проводные системы имеют настольные устройства, которые позволяют вам сидеть.

Существующее строительство

Если вы планируете использовать проводную систему для ранее существовавшего здания, то потребуется значительно больше работы. Некоторые двухпроводные домофонные системы утверждают, что вы можете просто использовать существующую проводку дверного звонка. Проблема в том, что это не со стороны домофона, а со стороны монитора. Скорее всего, ваш настоящий дверной звонок находится в холле где-то под потолком.

Если вы не хотите вставать на лестницу, чтобы воспользоваться монитором домофона, это явно не для вас. Вы можете обрезать провода дверного звонка и подключить к ним новый провод, что избавит вас от необходимости сверлить дверной телефон. Если вы используете проводку дверного звонка, вам нужно убедиться, что вы нашли для него силовой трансформатор и убедитесь, что он все еще не подключен. В противном случае вы можете сжечь свой домофон.

Если вы не хотите, чтобы провода шли по поверхности ваших стен там, где они видны, то необходимо просверлить и протащить провода через стену. Это не та задача, которую некоторые люди хотят взять на себя, но если вы мастер на все руки или разнорабочий, то, возможно, она вам понравится. В противном случае вы можете нанять электрика или разнорабочего, чтобы он сделал это за вас. Другими людьми, которые могли бы выполнить эту работу за вас, являются подрядчики по отоплению/охлаждению, подрядчики по телекоммуникациям, установщики систем безопасности и установщики аудио- и видеооборудования. С этим справится любой, кто имеет опыт прокладки слаботочных проводов.

Но с некоторыми навыками, которым мы вас здесь научим, вы сможете взяться за этот проект самостоятельно.

Необходимые инструменты
Для прокладки проводов через стены, вероятно, потребуются несколько недорогих инструментов, которых у вас может не быть. Это все основные инструменты, которые вы можете купить в любом магазине Home Depot или строительном магазине или одолжить их у друга.

Во-первых, вам понадобится дрель. Вам не нужна дорогая дрель. Дрели требуется достаточная мощность, чтобы просверлить слой фанеры размером 2×4 и 3/4 дюйма без застревания. Если вы протягиваете провода с чердака, дрель должна быть в состоянии просверлить 3 дюйма, так как на каждой стене есть два 2×4.

По крайней мере, в новостройках так. В старых домах есть только одна, но древесина, вероятно, стала твердой, поэтому сверлить ее, вероятно, будет примерно так же, как и дрелью. Если вы не используете сверхмощную дрель, дайте ей остыть во время использования, потому что она может сильно нагреваться, если вам нужно просверлить много отверстий.

Далее вам необходимо приобрести сверло по дереву диаметром от 5/8 до 3/4 дюйма, такое как показано на рисунке.

Показанные спиральные буровые долота являются лучшим типом, но они могут быть немного дорогими. Показанная плоская насадка подойдет для этой работы, и если вы будете просто делать несколько отверстий, вы можете сэкономить и купить плоскую насадку.

После того, как вы просверлите отверстия, вам понадобится способ пропустить через них провода. Если в стенах нет изоляции, вы можете просто опустить веревку с прикрепленным грузом, прикрепить к ней провод, а затем потянуть его вверх. Внутренние стены не имеют теплоизоляции, но наружные стены имеют ее (если только у вас не старый дом в теплом районе).

Вы не можете бросить веревку через стену, в которой есть изоляция. Если вы устанавливаете домофон, он, очевидно, будет на внешней стене. Это означает, что вам нужно что-то жесткое, чтобы пробиться сквозь изоляцию. Вот где пригодится рыболовная лента, подобная той, что показана красным.

Рыболовная лента — это инструмент, используемый электриками для прокладки новой электропроводки через стены. Рыбная лента представляет собой рулон высокопрочной закаленной пружинной стали шириной 1/8 дюйма, который можно «ловить» (направлять) через замкнутые пространства в стенных полостях. Это. Если вы устанавливаете домофон, он, очевидно, будет на внешней стене. Это означает, что вам нужно что-то жесткое, чтобы пробиться через изоляцию. Вот где пригодится липкая лента, подобная той, что показана красным.0003

Рыболовная лента — это инструмент, используемый электриками для прокладки новой электропроводки через стены. Ловильная лента представляет собой рулон высокопрочной закаленной пружинной стали шириной 1/8 дюйма, который можно «ловить» (направлять) через замкнутые пространства в стенных полостях.

провод прикрепляется к рыбной ленте, а затем протягивается через стену.На конце рыбной ленты есть петля, в которую можно протолкнуть провод домофона, а затем вы хотите использовать изоленту, чтобы надежно закрепить провод на Ничто так не расстраивает, как протягивание рыболовной ленты через стену только для того, чтобы обнаружить, что проволока отвалилась.0003

Рыбьи ленты имеют естественную кривизну, которая помогает направлять ленту. Вы можете манипулировать катушкой рыбной ленты, чтобы переместить конец туда, где вы хотите. Здесь действительно может помочь наличие друга на другом конце провода. Пока вы проталкиваете ленту через отверстие, ваш друг может нащупать ее и схватить, как только он это сделает. Через минуту вы увидите, куда вы или ваш друг будете тянуть рыбную ленту.

Использовать стыковую ленту намного проще в неизолированной стене. Если полость стены заполнена теплоизоляцией, это становится намного сложнее, но всегда можно найти ту самую ленту где-нибудь в стене. Если ваш друг упирается рукой в ​​стену, он или она может почувствовать движение, а затем схватить ленту, прежде чем вы протолкнете ее так далеко, как вам нужно.

Если здание, в котором вы хотите установить проводную систему внутренней связи, имеет пенопластовую изоляцию, вам лучше выбрать беспроводную систему, потому что вы вряд ли сможете протолкнуть ленту через стену.

Есть еще один инструмент, который вы можете купить или нет, но вам понадобится какой-то способ прорезать маленькое отверстие в гипсокартоне. Показанная пила для гипсокартона является одним из способов сделать это. Вы также можете использовать тяжелый зазубренный кухонный нож или даже универсальный нож. Однако пила для гипсокартона производит хороший чистый срез.

Причина, по которой вам нужно прорезать дыру в гипсокартоне, не в том, чтобы провести через нее провод, а в том, чтобы просунуть руку внутрь стены и захватить ленту. Шансы провести рыбную ленту через маленькое отверстие почти равны нулю.

Итак, что мы делаем, так это вырезаем отверстие размером со стандартную электрическую розетку, то есть примерно 3 1/2″ x 2″. Этого достаточно, чтобы протянуть руку. Затем, когда вы закончите прокладывать провод, у вас есть три варианта для отверстия:

  1. Залатать его, используя методы ремонта гипсокартона
  2. Установите стандартную модернизированную электрическую розетку и закройте ее заглушкой
  3. Установите переговорную станцию ​​поверх отверстия, чтобы закрыть ее

Конечно, последние два варианта являются самыми простыми. Вы можете пойти в любой строительный магазин и купить электрическую коробку с небольшими откидными язычками, которые затягиваются с обратной стороны стены. Затем, когда вы закрываете его лицевой панелью, у которой нет отверстий (кроме двух отверстий для винтов), создается впечатление, что она предназначена для будущего расширения. Вы всегда должны пытаться выровнять его с другим выключателем света или электрическими розетками, чтобы он не выглядел неуместным.

Если вы решите установить переговорную станцию ​​над отверстием, вы должны убедиться, что отверстие находится рядом со стенной стойкой. Таким образом, у вас есть на что установить переговорную станцию. Чтобы использовать этот метод, вам нужно убедиться, что переговорная станция достаточно широка, чтобы ее можно было установить в центре стойки, и при этом закрыть прорезанное отверстие.

Некоторые мониторы/терминалы встроены в стену, так что вам уже нужно прорезать для них отверстие. Или вы можете установить станцию ​​непосредственно на установленную вами модифицированную электрическую коробку.

Прежде чем вы начнете сверлить и резать, вы должны принять решение. Есть два способа протянуть провод: через чердак или через подвал или подполье. Если ваш дом или бизнес стоит на цементной плите, вам, очевидно, придется пройти через чердак или над потолочной плиткой в ​​бизнесе.

На двух приведенных ниже схемах показано, как будет выполняться подключение. Диаграмма с кирпичами — это внешняя стена, но для внутренней стены используются те же методы.

Одна вещь, которую вы заметите на двух диаграммах, это разрезанная и выпрямленная вешалка для одежды. Единственная цель вешалки — помочь вам определить, где вы хотите просверлить отверстие для провода внутренней связи. Когда вы ползете по чердаку или подполью, трудно понять, где вам нужно сверлить, и вы не хотите сверлить середину пола или потолка.

Итак, как только вы найдете место, где хотите установить станции, вы либо просверлите маленькое отверстие размером с вешалку в полу, либо в потолке (на самом деле вы можете просто пробить вешалку через потолок, если надавите на нее плоскогубцами). Вы хотите, чтобы вешалка для одежды была прямо над или под тем местом, где вы хотите, чтобы была станция, чтобы было легче направить рыболовную ленту в нужное место.

Если вы собираетесь пройти сквозь потолок, повесьте вешалку насквозь рядом с тем местом, где стена встречается с потолком. Когда вы снимете вешалку позже, вы просто нанесете немного шпаклевки, чтобы заполнить крошечное отверстие (или даже белую зубную пасту).

Если вы идете через пол, просверлите отверстие для плечиков прямо под плинтусом или как можно ближе к нему. Если в комнате ковровое покрытие, вам не нужно беспокоиться о ремонте дыры. Если у вас твердая древесина, небольшое количество наполнителя того же цвета сделает отверстие почти невидимым. Иногда вам даже не нужно будет этого делать, и вы все равно этого не увидите.

Итак, вы вставляете вешалку через отверстие примерно в футе, а затем идете на чердак или в подвал, чтобы найти ее. Как только вы найдете его, вы, вероятно, увидите несколько гвоздей, торчащих из пола, чтобы показать вам, где находится стена, которую вы собираетесь просверлить.

Теперь вы просто берете дрель со сверлом по дереву и просверливаете примерно 2 дюйма от вешалки по направлению к стене, и вы окажетесь прямо внутри стены. Просто как тот!

Теперь вы достаете ленту, вставляете ее в стену, надежно приклеиваете к ленте, протягиваете через стену, и теперь вы готовы следовать инструкциям по установке, прилагаемым к домофону или системе внутренней связи. . Вам также понадобятся какие-то инструменты для зачистки проводов, чтобы подготовить провода для подключения к клеммам на домофоне. Вы можете использовать нож, но это не лучший метод, так как проволока с ударами иногда ломается при изгибе.

Итак, вы вставляете вешалку через отверстие примерно в футе, а затем идете на чердак или в подвал, чтобы найти ее. Как только вы найдете его, вы, вероятно, увидите несколько гвоздей, торчащих из пола, чтобы показать вам, где находится стена, которую вы собираетесь просверлить.

Если вы устанавливаете внешний домофон в кирпичное здание, вам также понадобится сверло по бетону, которое может пройти глубину кирпича 3 3/4 дюйма плюс не менее 3/4 дюйма того, что они использовали позади кирпич. Сверло длиной 4 3/4 дюйма и диаметром 3/4 дюйма должно подойти (у сверла еще остался хвостовик, поэтому фактическое сверло должно быть длиннее).

Сам кирпич не просверлишь. Вы хотите, чтобы проволока вышла из растворного шва, который намного легче просверлить. Вам также понадобятся анкерные болты, которые вставляются в отверстие диаметром 3/4 дюйма, чтобы вы могли закрепить домофон на кирпиче. вы знаете маленькие секреты, которые вы только что узнали

Ничто не сравнится с чувством выполненного долга, которое вы получаете, выполняя такой проект самостоятельно.На самом деле, как только вы это сделаете, вы, возможно, захотите взяться за еще больше проектов по низковольтной проводке по дому!

Автор: Дэвид Онслоу

На что следует обратить внимание перед покупкой

Ника Манзолилло | Системы видеодомофонии



Традиционный дверной звонок, похожий на стандартный квартирный зуммер, — пережиток прошлого. Таким образом, установка дверного звонка с видеодомофоном кажется инновационным способом модернизировать вашу собственность. Но лучший ли это вариант?

Если вы думаете об установке дверного видеодомофона в своем здании, сначала прочитайте это руководство.

В этом посте мы определим, что такое видеодомофон и как он работает. Мы также рассмотрим их преимущества и ограничения. Наконец, мы рассмотрим лучшие альтернативы дверному видеодомофону, которые принесут пользу вашей собственности.

Прочтите этот пост, чтобы узнать:

  • Что такое дверной видеодомофон?
  • Как работает дверной видеодомофон?
  • Ограничения дверных видеодомофонов
  • Лучшая альтернатива дверному видеодомофону для вашей собственности



Что такое дверной видеодомофон?

Дверной звонок с видеодомофоном, по сути, представляет собой камеру дверного звонка, которая также может позволить жителю удаленно открывать дверь. Он обеспечивает аудио- и одностороннюю видеосвязь с посетителем, желающим попасть в помещение или здание.

Системы дверного видеодомофона включают:

  • Оборудование на входе, включающее камеру, микрофон и динамики
  • Либо мобильное приложение, либо встроенные мониторы
  • Проводка (в зависимости от того, проводная или беспроводная видеодомофонная система)
  • Механизм открытия двери

Дверные видеодомофоны обычно управляются через приложение на мобильном устройстве. Однако это не гарантированная функция для всех систем видеодомофонов. Вместо этого некоторые из них поставляются с мониторами, которые необходимо установить в каждой жилой единице. Жильцы используют эти встроенные мониторы, чтобы видеть, кто запрашивает доступ, разговаривать со своими посетителями и удаленно открывать дверь или ворота.



Посмотрите, как работает ButterflyMX:
