Водоснабжение частного дома из колодца своими руками: схема и монтаж системы

Если рядом с частным домом расположена магистраль централизованной системы водоснабжения, то проблем с обеспечением водой нет. Но далеко не в каждой местности есть возможность подключиться к коммуникациям. В некоторых случаях владельцы решают обустроить водоснабжение частного дома из колодца своими руками, не желая зависеть от поставщиков воды или же в качестве резервной системы. Если источник водоснабжения один – магистраль, то при поломках, прорывах труб, плановых ремонтах дом остается без воды. Массу неудобств создает и слабый напор в водопроводе. В таких случаях имеет смысл позаботиться об автономном водоснабжении.

• Почему из всех гидротехнических сооружений лучше выбрать колодец
• Преимущества колодца как источника воды
• Правила расположения колодца на участке
• Схема водоснабжения из колодца своими руками
• Что нужно сделать для подачи воды в дом
• Как проложить трубопровод в дом
• Особенности разводки труб внутри помещения
• Видео: водопровод от колодца

Установка погружного насоса для системы водоснабжения

Помимо централизованной системы, существуют еще три распространенных способа организации водоснабжения:

• строительство колодца;
• бурение скважины – артезианской или на песок;
• забор воды из водоема.

Обычно выбор сводится к двум вариантам – колодцу и скважине, поскольку качество воды в реках и озерах оставляет желать лучшего, чаще всего она вообще не пригодна для бытовых нужд. Чтобы принять окончательное решение при выборе наиболее подходящего гидротехнического сооружения, следует объективно оценить все факторы: глубину залегания водоносного горизонта, стоимость строительства, качество воды.

Строительство колодца из железобетонных колец

Если глубина залегания водоносного пласта не слишком велика, есть возможность построить колодец, то именно этот вариант и стоит выбрать. Причин несколько:

• Экономическая целесообразность. Колодец обходится существенно дешевле, чем скважина.
• Возможность самостоятельного строительства. При наличии соответствующих навыков владелец дома вполне может выкопать колодец и организовать водоснабжение своими руками.
• Нет необходимости в оформлении документов. Строительство артезианской скважины, тем более подключение к водной магистрали требуют оформления разрешительных документов.

Эксплуатация колодца имеет и некоторые особенности. Сооружение нуждается в регулярной чистке и дезинфекции. Вода отлично подходит для полива огорода и бытовых нужд, но для питья ее необходимо фильтровать, т.к. грунтовые воды часто содержат химические и бактериологические загрязнители. Химический и микробиологический анализ воды из колодца следует проводить не реже 1 раза в год.

Колодец во дворе частного дома

Строительство самого колодца – важнейший этап обустройства водоснабжения. От его расположения и качества сооружения зависит стабильность работы системы и качество воды. Глубину залегания вод можно узнать у соседей, но лучший вариант – результаты геологоразведки.

Источник воды обустраивают на расстоянии не менее 50 м от выгребных ям, септиков, хлевов, компостных куч и других объектов, способных стать причиной загрязнения грунтовых вод. При строительстве кольцевого колодца его располагают как можно дальше от ясеня, ольхи и тополей. В идеале следует убрать эти деревья с участка, где будет источник. Колодец строят подальше от жилых домов, т.к. постепенное вымывание песка может привести к сдвигу фундамента.

После окончательного выбора места расположения источника проектируют водоснабжение: основные элементы системы, разводку, размещение трубопроводов. На этом этапе рассчитывают виды, количество и стоимость необходимого оборудования. Если нет опыта в проектировании подобных систем, лучше обратиться за советом к профессионалу.

Поиск подземных вод с помощью биолокации

Чтобы правильно составить схему системы, следует учесть потребности в воде. Она может быть нужна для питья и приготовления пищи, бытовых нужд, полива растений и выращивания скота, наполнения резервуаров для пожаротушения и т.д. Для каждого дома схема составляется индивидуально. При расчете мощности системы обычно учитывают расход воды на каждого члена семьи (30-50 л в сутки), добавляя затраты на полив, внутреннюю канализацию и т.п.

В схему могут входить такие элементы:

• источник забора воды;
• насосное оборудование;
• накопительные резервуары;
• фильтрующее оборудование;
• регулирующая арматура, автоматика;
• трубопровод;
• водонагревательные баки;
• поливные устройства.

Схема автономного водоснабжения из колодца

Первый этап – строительство колодца. Выбрав подходящее место, готовят шахту, которую укрепляют железобетонными кольцами, кирпичом, древесиной или природным камнем. Наиболее практичный и гигиеничный материал – железобетон. Традиционно оголовок конструкции выполняют в виде бревенчатого сруба с дощатой крышей. Такие колодцы удобны в эксплуатации и красиво выглядят на участке.

Для автоматической подачи воды устанавливают насос. Чаще всего выбирают погружные модели, оснащенные решетками на всасывании для защиты механизма от попадания ила. Для автоматического отключения прибора при достижении нужного давления в системе ставят реле. А чтобы давление оставалось стабильным – обратный клапан.

Устройство колодезного погружного насоса

Как проложить трубопровод в дом ↑

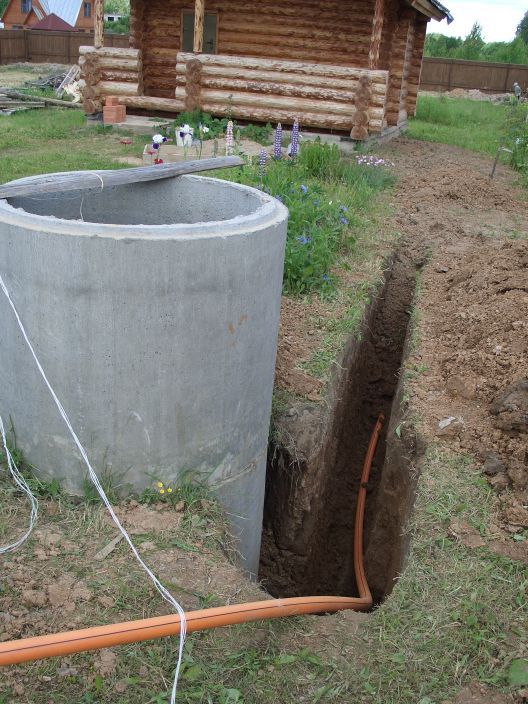

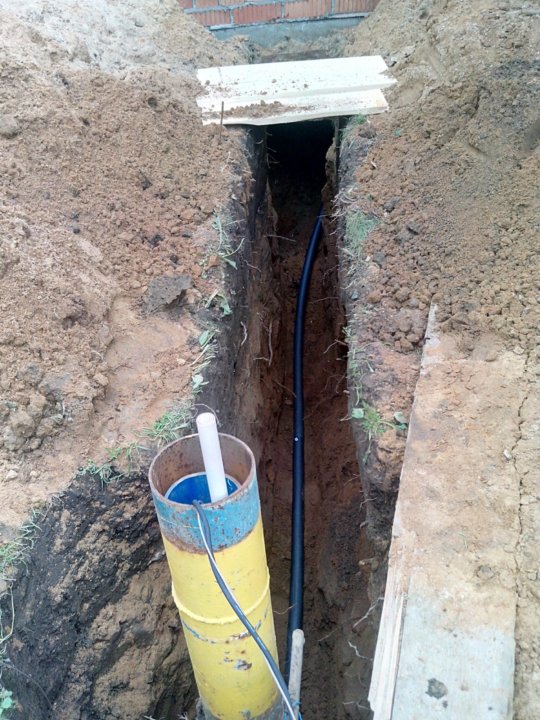

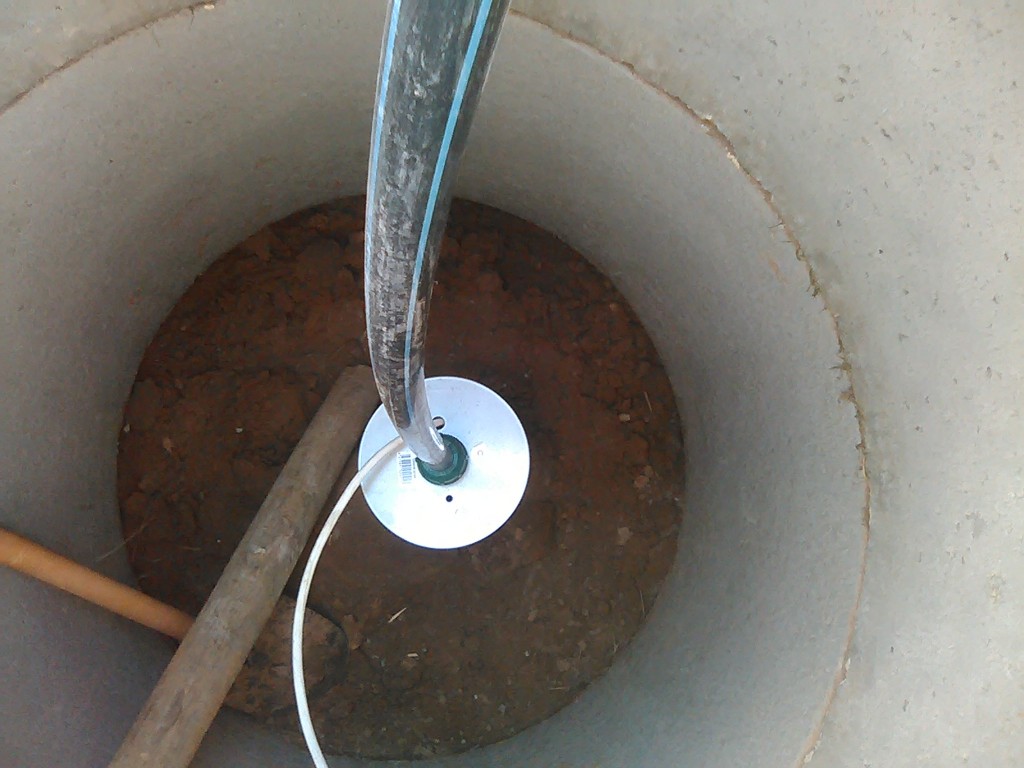

Между домом и колодцем прокладывают траншею для трубопровода на глубине промерзания грунта (не менее 1 м). У основания колодца следует проделать отверстие, через которое опускают трубу. После окончания работ ввод изолируют и герметизируют. В траншее устанавливают и соединяют (сваривают) трубы, прокладывают насосный кабель. Трубы укладывают под уклоном 0,15 м на 1 метр длины. Если стандартной длины электрокабеля (40 м) не хватает, его наращивают и хорошо изолируют.

Что касается материала труб, то лучше отдать предпочтение полимерным изделиям. Они проще в монтаже, более устойчивы к воздействию негативных внешних факторов, при замерзании воды не лопаются. Впрочем, металлические трубы по-прежнему широко используют при обустройстве систем водоснабжения. Для их соединения приходится использовать сварку. Это повышает финансовые расходы и трудозатраты.

Элементы системы водоснабжения

Особенности разводки труб внутри помещения ↑

Трубы заводят в дом через отверстие в полу. Для этого подкапывают фундамент и обустраивают ввод в самом незаметном месте. В доме подключают реле давления, устанавливают отдельный автомат и розетку для питания насоса. В качестве переходника для труб внутри дома монтируют кран на реле давления.

Как правильно подсоединять элементы, указано в технической документации к реле.

При разводке труб в доме нужно учитывать несколько нюансов:

• следует установить кран для слива воды, чтобы в случае необходимости можно было беспрепятственно провести ремонтные работы;
• для подсоединения унитаза нежелательно использовать полимерные трубы, т.к. их может сорвать при резких перепадах давления;
• для нормальной эксплуатации системы все стыки тщательно герметизируют.

Открытая разводка водопроводных труб в частном доме

Если водопровод нужен для дачи и не предполагается его использование в зимнее время, то трубы могут быть размещены на поверхности земли или же на относительно небольшой глубине. Металлические изделия покрывают антикоррозионными составами и утепляют. При обустройстве водоснабжения жилого частного дома трубы можно размещать только ниже глубины промерзания грунта.

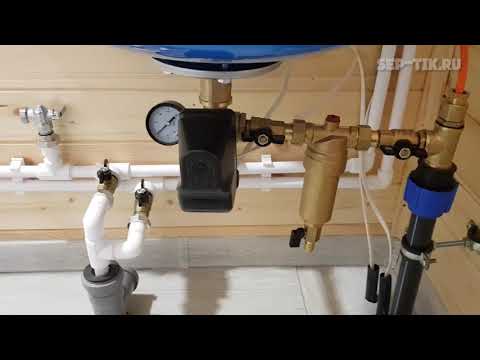

Узел ввода холодной воды в частный дом из скважины. Как завести воду в дом своими руками

содержание видео

Рейтинг: 4. 0; Голоса: 1

Узел ввода холодной воды в частный дом из скважины. Как завести воду в дом своими руками? Для того, что бы завести воду в дом я купил следующие материалы: фильтр для воды, реле давления, гидроаккумулятор, пятивывод, переходники и муфты, а также краны с американками. Ввод воды я делал от скважины. В кессоне я установил розетку для подключения насоса и подключил трубы от насоса к вводному узлу. Собрал я все компоненты вводного узла. Для герметизации резьбовых соединений использовал уплотняющую нить и лен с пастой. Я практически закончил делать водопровод в частном доме своими руками, осталось только подключить потребителей и водоснабжение готово. Стоимость узла ввода холодной воды — 3500 грн/8400р/130

Дата: 2021-05-19

← Водопровод своими руками. Часть 2. Как сделать водопровод в своем доме

Подключение стиральной машинки, умывальника и душевой кабины к водопроводу и канализации →

Похожие видео

Всегда так подкармливаю смородину и результат — отличный! Я показывал! Кормите и вы. В любое время!

• Иван Русских

Больше никакой пиццы, Только Это!

• Татьяна огородница

Научная пятница. Извращения в саду. Это гораздо интереснее, чем некоторые думают! Они естественные!

• Иван Русских

Эти огурцы не стыдно посоветовать всем для выращивания!

• Сад и Огород — Своими руками

Готовлю землю под посадки на следующий сезон. Тяжелая почва станет рыхлой и плодородной!

• Супер — Отпуск на Даче

Так как? Открываем или закрываем двери в теплицу? Мнение, основанное на практике и опыте.

• Иван Русских

Комментарии и отзывы: 10

alexgarsvl
Ситуация на основании этой схемы, пример: Забился фильтр, пропускная способность упала, открываем кран например в ванной, давление в системе после фильтра падает до пускового (насос, вода течет плохо, реле давления продолжает принудительно давать сигнал на работать насосу, давление в гидроаккумуляторе растет очень медленно, реле давления продолжает и дальше насиловать насос. Вопрос: сколько времени протянет насос в таком режиме, и сколько стоит его поменять по причине его преждевременного уничтожения? Может все таки фильтр ставить после аккумулятора с реле давления, я бы еще один фильтр параллельно (не последовательно) подключил!

Sergej

Поставьте кран под гидроаккумулятором чтобы не сливать воду если вдруг понадобится заменить реле, или манометр, или поменять фильтр. Бывает так что колба фильтра может лопнуть и вы отключите мотор чтоб не качал больше воду и меньше воды попало на пол, но вода все равно будет поступать так как быстро слить аккумулятор не получится, для этого лучше под ним и поставить кран чтоб быстро его перекрывать. — Из своего опыта.

Дмитрий
Здравствуйте. Мне сделали короткий выход ПНД трубы из пола, доступно только 10см. Как лучше нарастить эту трубу до узла с гидроаккумулятором и реле давления? Нарастить такойже ПНД трубой через соединительную муфту и дальше как в вашем видео или сразу перейти на полипропиленовую трубу через 2 муфты с резьбой?

Александр
Никогда не ставьте фильтр до реле давления. Забился фильтр смерть насосу. А засор фильтра непредсказуем. Фильтра надо ставить после бака накопителя. Тогда система чётко работает. Груше в накопителе от грязной воды никакого вреда не будет.

TheAlexbav
Под щитом нельзя так монтировать. Пробой трубы или крана и вода под давлением пойдет в щит. Щит нужно хотя бы на метр убрать от водопровода, а лучше в другое помещение и класс защиты щита 44.

VINCENT
часто вижу ставят еще горизонтальный клапан обратного давления и электронное реле, якобы механическое засоряется часто, пытаюсь найти оптимальный вариант для дачи

Ігор
Я воду також час проводив в будинок, гідроаккумулятор я поставив на 50 літрів його достатньо, а реле тиску, манометр і фільтр ставиться після гідроаккумулятора

НЕ
Здраствуйте по мери пользования водой конденсат на баке не выступает из за перепада температуры вода холодгая же. если да то как боритесь. заранее спасибо.

Ao
Надо было не мудохаться с мусором внутри бака, а отвезти обратно продавцу. И купить нормальный бак другого производителя и уже в другом месте.

Евгений
Аккумулятор нужно использовать из нержавеющей стали, а внутри смазать касторовым маслом, в аптеке продаётся, и будет вам счастье!

Добавить ручной насос к электрическому колодцу – Новости Матери-Земли

Несколько лет назад сильный ледяной шторм отключил электричество в моей семье на пару дней… и мы внезапно оказались без использования нашего электрического скважинного насоса. Пока мы шарили по освещенному свечами дому — не в силах сварить кофе, приготовить еду, помыть посуду, спустить воду в туалете или даже сделать глоток воды из-под крана (но при этом остро осознавая, что всего в 15 футах под нами все утоляющее жажду жидкости, которую мы когда-либо могли хотеть) — мы чувствовали себя, как товарищи по плаванию, застывшие в море в «Иней древнего мореплавателя», с «водой, водой, везде, / Ни капли для питья»!

Я вспомнил тогда, что когда я был подростком, один из наших соседей присоединил рабочий ручной насос к своему скважинному электронасосу… и я пожалел, что не хватило предусмотрительности и ноу-хау, чтобы установить подобное приспособление на нашу установку. Я решил — тут же — по крайней мере исследовать возможность. К счастью, я тоже это сделал, потому что установка ручного насоса на нашу скважину оказалась легкой задачей (даже для такого любителя-самоделки, как я!).

И если вы ищете недорогую неэлектрическую резервную конструкцию для насосной системы, работающей от сока, мое решение может вам подойти!

Недорогие детали насосов

Как показано на прилагаемой схеме, наш ручной насос и связанные с ним компоненты полностью отделены от электрического блока. Два насоса просто используют один и тот же корпус скважины (в данном случае это труба диаметром 6 дюймов, которая уходит в землю на 125 футов). Кроме того, поскольку уровень грунтовых вод находится всего на 13 футов ниже верхней части обсадной трубы нашей скважины, мы смогли выбрать для наших целей простой ручной насос с неглубокой подачей вместо того, чтобы покупать более дорогой глубоководный насос. (Чтобы рассчитать высоту уровня грунтовых вод, я просто опустил веревку, к концу которой был привязан небольшой кусок дерева, в обсадную трубу колодца, пока древесина не всплыла, а струна не ослабла, а затем я отметил и измерил веревку. .)

Для установки ручного устройства мы собрали следующие материалы: ручной насос Sears, Roebuck & Co. с кувшинным носиком, 25 футов пластиковой трубы диаметром 1 1/4″, один пластиковый винтовой переходник (для крепления отводную трубку к насосу) и два 1 1/4″ хомута для шланга (один я использовал, чтобы закрепить отводную трубку на пластиковом адаптере, а другой временно прикрепил отводную трубку к крышке колодца, чтобы трубка не «случайно» упасть в обсадную трубу, пока собирали систему). Общий счет за эти компоненты, , включая насос , стоил чуть менее 50 долларов. И если учесть, что наша первоначальная установка скважины стоила нам огромных 2000 долларов, эта ручная система резервного копирования была довольно выгодной сделкой!

Единственным специальным инструментом, который мне понадобился для установки устройства, была кольцевая пила с долотом 1 1/4″, которым я просверлил круг через крышку колодца. И хотя я решил построить небольшую деревянную насосную из обрезков пиломатериалов, чтобы установить на ней водовоз, вы можете просто прикрепить насос к столу для пикника или даже прямо к самой крышке колодца.

Отдача ручного насоса

Мы установили ручной насос уже почти три года, и он оказался очень успешным. Сначала мы думали, что можем прибегать к нему только изредка в экстренных случаях, но на самом деле он используется почти каждый день. Да ведь соседские дети на самом деле износили наш родной насос в первое же лето, когда он у нас был в эксплуатации! (Даже в самые жаркие дни вода из него была прозрачной и ледяной.)

Теперь у нас есть более дорогой «силовой» насос. Эта машина имеет камеру высокого давления и два крана, что позволяет нам накачивать ледяной душ или, подключив садовый шланг к одному из патрубков, поливать наши цветы и овощи. Но лучше всего то, что нам больше не нужно таскать ведра к дому во время отключения электроэнергии, как это было с насосом более ранней модели. Пропустив шланг между колодцем и ближайшим наружным краном, мы можем пополнить резервуары для хранения воды и нагревателя и / или перекачивать воду прямо в любой кран в доме! И хотя мы до сих пор на самом деле не приветствуем те случайные периоды временных отключений электроэнергии, когда они случаются, мы больше не ждем с тревогой капания из крана.

Теперь, если бы мы только не забыли пополнить запасы этой коробки аварийных свечей, все было бы готово!

Что делать, если отключится электричество? Ручной насос может быть ответом

С муниципальным водопроводом у вас будет проточная вода даже в случае отключения электроэнергии. Но если у вас есть собственная скважина, что происходит, когда нет электричества? Что вы будете использовать, чтобы мыть посуду или готовить для своей семьи? Как ты будешь варить кофе утром?

Простое решение — насос с ручным приводом. Они могут показаться чем-то из старого фильма, но насосы с ручным приводом по-прежнему являются полезными инструментами. Ручной насос может быть установлен рядом с существующим электрическим насосом в большинстве скважин, чтобы он был готов и ждал, когда отключится электричество. Читайте дальше, чтобы узнать больше.

Для чего используются ручные насосы?

Ручные насосы забирают воду из существующего колодца при отсутствии электроэнергии с помощью ручного насоса. Они отлично подходят для чрезвычайных ситуаций, но также могут снабжать водой отдаленные места. Лесная служба установила ручные насосы в некоторых национальных парках для посетителей и отдыхающих.

Как они работают?

Во всем мире используется множество различных видов ручных насосов. Принцип работы каждого типа зависит от его назначения и местоположения. Есть два основных типа, которые обычно устанавливаются в колодцах частных домов.

Первый — подкачивающий насос. В этом типе, когда вы нажимаете на ручку, поршень внутри наполняется водой. Когда вы поднимаете ручку, вода поднимается вверх по трубе. Этот тип насоса теоретически может поднимать воду на любое расстояние, но его возможности ограничены силой пользователя. Подъемные насосы обычно используются только в скважинах менее 25 футов глубиной.

Второй тип называется поршневым насосом. Вместо того, чтобы поднимать воду, в этих типах используется поршень, который выталкивает воду вверх по трубе снизу. Чтобы протолкнуть воду вверх по трубе, требуется гораздо меньше усилий, чем для ее вытягивания, что означает, что этот стиль можно использовать в гораздо более глубоких колодцах. Некоторые поршневые насосы работают на глубине почти 300 футов.

Сколько воды я могу перекачать вручную?

От того, какой насос вы используете, зависит, сколько воды вы сможете набрать за один раз. Самые большие модели поршневых насосов могут перекачивать до тридцати галлонов воды в минуту с глубины до трехсот футов. Такие факторы, как объем насоса и диаметр трубопровода, определяют, сколько воды можно поднять за один раз.

Насколько сложно качать воду вручную?

Глубина уровня воды и тип насоса определяют, какое усилие необходимо для перекачивания воды. Для ручных насосов, используемых Лесной службой в кемпингах, требуется менее пять фунтов силы и может использоваться человеком в инвалидной коляске или маленьким ребенком.

Многие ручные насосы также могут быть оснащены небольшим двигателем, работающим от солнечной энергии.

Какой насос мне нужен?

Тип насоса зависит от статического уровня воды в вашем колодце. Возможно, ваша скважина была пробурена очень глубоко, но уровень воды обычно намного ближе к поверхности.
