Двухконтурный твердотопливный котел своими руками

При благоустройстве загородного жилья стоит выбирать оптимальные решения. К примеру, двухконтурный твердотопливный котел – это установка, которая обеспечивает не только отопление дома, но и подачу горячей воды для бытовых нужд. Если выбрать современную модель длительного горения, то пользоваться таким отопительным оборудованием будет удобно.

Строительный рынок сегодня предлагает множество разнообразных моделей отопительного оборудования. Традиционный вариант котлов на твердом топливе продолжает пользоваться популярностью, так как этот вид оборудования отличается доступностью и экономичностью. Современные модели длительного горения еще и очень удобны в использовании, так как интервалы между закладками топлива достаточно продолжительны.

Содержание

Устройство

Все модели двухконтурных котлов имеют схожее устройство. Они оборудованы двумя теплообменниками, один из которых работает для нагрева теплоносителя, циркулирующего в системе отопления, а второй присоединяется к ветке водопровода. Вода, проходя по теплообменнику, нагревается и подается в ветку горячего водоснабжения, идущую в ванную и на кухню.

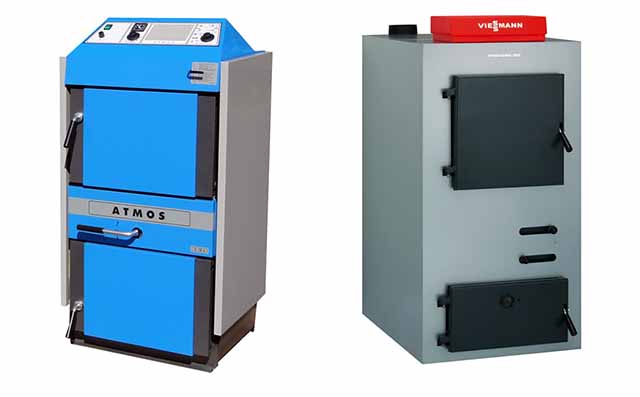

Современные котлы длительного горения, как правило, имеют вместительную камеру для закладки топлива (дров или угля), а также механизм, соединенный с температурным датчиком, который контролирует интенсивность процесса горения.

Совет! Интенсивность процесса горения регулируется путем изменения количества подаваемого в топку воздуха. После разогрева системы до нужных температур заслонка автоматически прикрывается, что снижает приток воздуха и, соответственно, интенсивность нагрева.

Еще один вариант котла длительного горения – это газогенераторные агрегаты. В этих установках используется процесс пиролиза. Сжигание топлива в таких агрегатах производятся в два этапа:

• дрова разогревают до высоких температур при недостатке кислорода;
• при разогреве органического топлива выделяется газ, который поступает в верхнюю камеру;
• в верхней камере осуществляется сгорание газа при дополнительной подаче воздуха.

Большим преимуществом таких котлов длительного горения является то, что топливо сгорает почти без остатка. Это не только повышает эффективность работы, но существенно снижает количество образуемой золы.

Материал теплообменника

Теплообменники котлов, работающие на разогрев теплоносителя для системы отопления, выполняют из:

• Стали;
• Чугуна.

Стальные котлы имеют меньший вес и они более прочные. Однако сталь менее устойчива к коррозии. Кроме того, сборку теплообменника, как правило, осуществляют путем сварки. При сильном нагреве котла существует риск, что сварные швы будет повреждены.

Чугунные котлы считаются более долговечными и надежными. Этот материал практически не подвержен коррозии, он отличается хорошей теплопроводностью. Недостатком материала является его большой вес и относительно высокая хрупкость.

Совет! Чугун плохо переносит резкие перепады температур, такое воздействие существенно повышает хрупкость материала. Поэтому при использовании котлов с чугунными теплообменниками важно следить за уровнем воды в системе.

Второй контур, используемый для нагрева воды для бытовых нужд, может быть выполнен из меди – этот материал не ржавеет и имеет отличные показатели теплопроводности.

Как выбирать?

При выборе котла для дома нельзя руководствоваться только дизайном модели и ее ценой. Чтобы сделать правильный выбор, нужно будет учесть множество факторов. Это, прежде всего:

• Площадь дома и высота потолков. В соответствии с этим параметром производится выбор мощности оборудования.
• Примерный расход горячей воды.
• Место установки котла.

Совет! При установке твердотопливного котла, как правило, необходимо обустройство отдельного помещения – котельной. В этом помещении обязательно должна быть налажена эффективно работающая принудительная вентиляция.

Только после учета перечисленных факторов можно определяться с ценовым диапазоном и осуществлять выбор модели.

Как увеличить эффективность работы оборудования?

Чтобы установленный двухконтурный котел работал с наибольшей отдачей, следует позаботиться о таких моментах:

• Установить систему водоподготовки. Хорошо работающая система фильтров позволит увеличить срок службы теплообменников. Особенно важно использовать систему подготовки в местности с жесткой водой.
• Стоит выбирать котлы, которые допускают использование разных видов топлива. Это позволит продолжать использовать оборудование, даже если условия изменились. К примеру, многие модели допускают установку сменной горелки, которая позволяет перевести агрегат на газ или дизельное топливо.
• При использовании котлов с подключением к электропитанию, стоит установить стабилизатор и ИБС. Это позволит избежать проблем при отключениях электроэнергии и при скачках напряжения в сети.

Итак, двухконтурные котлы на твердом топливе позволят эффективно решить проблему отопления и подачи горячей воды в частном доме или любом другом помещении. Использование современных моделей длительного горения весьма удобно, так как они не требуют постоянного внимания хозяев. Временной интервал между закладками топлива в современных моделях составляет от 8-12 часов до нескольких суток.

Двухконтурный котел. Плюсы и минусы. Как правильно выбрать.

Современный частный дом должен в полной мере обеспечивать комфортное проживание, что обуславливает необходимость монтажа различных инженерных систем, а также горячего водоснабжения и отопления.

Как обеспечить нагрев воды в частном доме?

Любая система отопления базируется на использовании отопительного оборудования ключевым элементом которого является котел. По Сибири в общем и Красноярскому краю в частности, наиболее актуальны твердотопливные котлы, что обусловлено доступностью и относительно меньшей стоимостью твердого топлива по сравнению с другими энергоносителями.

Система горячего водоснабжения может быть создана с использованием различных вариантов конфигурации оборудования и инженерных систем. Необходимо ориентироваться на множество параметров, в том числе:

• доступность энергоносителя;
• общее, суточное потребление горячей воды;
• интенсивность водопотребления;
• наличие площади для установки водонагревательных приборов.

Основных вариантов подогрева воды несколько:

• электрический водонагреватель
• бойлер;
• одноконтурный котел с системой косвенного нагрева.
• двухконтурный твердотопливный котел;

Автономные прибор работает без инсталляции в систему отопления. Это классические накопительные бойлеры, в большинстве случаев электрические прямого нагрева. Главный минус – необходимость выделения определенной площади для установки оборудования. Требуется подключение дополнительных инженерных коммуникаций, заземления, подготовки электрической сети. К этому оборудованию относятся и проточные водонагреватели, они компактные, но главная сложность – это незначительная мощность и трудность в поддержании постоянной температуры горячей воды.

Одноконтурные котлы отопления с дополнительной системой косвенного нагрева – не достаточно гибкое решение, при повышении потребления горячей воды ресурсов увеличения мощности водонагревательного оборудования нет.

Двухконтурные котлы – решение «на вырост». Это компактные отопительные приборы, удовлетворяющие потребности в горячей воде полностью. В случае резкого увеличения потребления горячей воды, например, рождение ребенка, ресурсы для повышения мощности есть. Можно дополнительно интегрировать в систему бойлер-накопитель косвенного или прямого нагрева.

Твердотопливные котлы с двумя контурами – определение и параметры выбора

Двухконтурный котел (другое название котел с водяным контуром) –отопительное оборудование, в конструкции которого предусмотрено два контура. Первый отвечает за обеспечение отопления в доме, второй – за горячее водоснабжение.

Схема подключения двухконтурного котла

При выборе необходимо руководствоваться целым рядом параметров.

Прежде всего, степень энергонезависимости, существует два типа приборов:

• энергонезависимые, не требуют подключения к электрической сети, с водонагревателем проточного типа, плюс – не потребляет электричества, минус – водонагревателю проточного типа, без автоматики трудно поддерживать постоянную температуру горячей воды, требуется бак-накопитель косвенного нагрева, для домов без централизованного электроснабжения – оптимальный вариант;
• энергозависимые с автоматикой, подключаются к электрической сети, позволяют поддерживать постоянную температуру теплоносителя в системе отопления и горячей воды, а в ряде случаев и автономную работу самого оборудования.

Нужно учитывать конструкционные особенности котла. Существуют отопительные приборы, в которых одновременно работают два контура или только один контур (этот вариант подразумевает тот факт, что при пользовании горячей водой подогрев теплоносителя в системе отопления отключается). В данном случае необходимо правильно спроектировать и выполнить монтаж системы отопления. В этом могут помочь инженеры-теплотехники компании Крас-Котел.

Следующая хитрость. Тип переключения контуров. В энергозависимых твердотопливных котлах за это отвечает автоматика, а вот в бюджетных энергозависимых и энергонезависимых котлах придется регулировать все трехходовым краном.
Важный момент. Котлы могут быть с системой горячего водоснабжения проточного типа или накопительного (бойлер-накопитель косвенного нагрева спрятан в котле).

Котлы с водяным контуром отличаются по типу сжигания топлива, выделим три группы:

• традиционный отопительный прибор;
• двухконтурный твердотопливный котел длительного горения;
• пиролизное, газогенераторное оборудование.

Степень автоматизации двухконтурного твердотопливного котла:

• ручные;
• полуавтоматические;
• автоматические.

Вид твердого топлива, на котором работает оборудование:

Двухконтурные твердотопливные котлы в Красноярске.
Правильный выбор твердотопливного двухконтурного котла позволит обеспечить дом горячей водой в полном объеме и организовать эффективное отопление помещений. Обращайтесь, звоните в компанию «Крас-Котел».

• уголь;
• древесина;
• торф;
• пеллеты;
• комбинированное решение.

Наши опытные и квалифицированные специалисты помогут в решении этого вопроса, а широкий ассортимент твердотопливных котлов в том числе и двухконтурные твердотопливные котлы Termodinamik и Vulkan, удовлетворит вкусы даже самого требовательного покупателя!

Поделиться в соц. сети:

Двухконтурный твердотопливный котел длительного горения

Содержание

• 1 Особенности работы
• 2 Топливо
• 3 Виды котлов длительного горения
• 4 Преимущества и недостатки котлов длительного горения

Твердотопливный котёл — распространённый вариант для отопления частных домов и дач.

Особенности работы

Двухконтурный твердотопливный прибор длительного горения — это устройство, обеспечивающие не только отопление частного дома, но и горячее водоснабжение. Такие агрегаты легко устанавливаются и являются основным конкурентом газовых котлов. В отличие от котлов на газе, твердотопливные агрегаты являются более независимыми от источника топлива.

Один контур котла направлен на обогрев и отопление частного дома, а другой на подачу горячей воды. Контуры поддерживают одинаковую температуру за счет встроенных датчиков, способных фиксировать минимальное падение заданных показателей. Получив сигнал от датчика, прибор сжигает сырье, отдавая тепло воде в контурах. Часто двухконтурные котлы оснащают емкостью — бойлером, где горячая вода накапливается, поддерживается в заданной температуре и распределяется по дому, не требуя дополнительной работы устройства. Схема отопления цикличная, отработанная жидость возвращается обратно к агрегату.

Топливо

При выборе котла для дома необходимо обратить внимание на топливо. Различные модели приборов работают на дровах, угле, пеллетах или сразу на нескольких типах горючего. Уголь и дрова считаются самым дешевым вариантам.

Опилки, щепа, брикеты также являются недорогим материалом, но их требуется много, поэтому такой вид топлива удобно использовать, если рядом есть лесоперерабатывающее производство.

Пеллеты – это экологичный вид биотоплива в форме гранул,  которое получают из торфа, отходов сельского хозяйства и лесной промышленности. Гранулы состоят из измельченного материала, обезвоженного и спрессованного под давлением без клеящих веществ. Пеллетные модели котлов имеют специальный контейнер, в который засыпают гранулы, и они расходуются в автоматическом режиме, поэтому не нужно следить за подачей топлива. В зависимости от вида оборудования можно засыпать в контейнер и уголь, опилки, щепу.

Виды котлов длительного горения

В зависимости от способа сгорания топлива двухконтурные устройства для дома бывают:

1. Обычные, оснащенные объемной топкой.
2. Длительного горения, в котором топливо сгорает практически полностью благодаря процессу пиролиза (топливо и газообразные продукты сгорания сжигаются отдельно).

Двухконтурные пиролизные газовые котлы имеют два типа конструкции:

1. Газогенераторный тип приборов имеет две камеры горения, в первую закладывают топливо, а во второй дожигают газы, образовавшиеся в результате горения. Такой вариант устройства имеет высокий показатель КПД — около 98%. Горючее сырье прогорает очень эффективно (золы почти не остается) и выделяет большое количество тепла. Работает такой агрегат в автономном режиме.
2. Верхнего горения. Конструкция имеет цилиндрообразную форму, между двумя слоями корпуса котла циркулирует вода, нагреваясь от контакта со стенкой топливника. Патрубками горячая вода уходит в систему отопления и возвращается обратно. У данного типа приборов есть большой объем пространства внутри, в которое сверху загружается большое количество топлива (чаще дровяные). Процесс горения происходит в верхней газовой части топливного слоя, куда подается кислород.

Преимущества и недостатки котлов длительного горения

Преимущества:

1. Простота установки и подключения к системе отопления и горячего водоснабжения.
2. Удобство пользования, многие модели оснащены электронными системами управления работы, в которых уже установлены нужные механизмы для автоматизации процессов.
3. Низкая цена используемого топлива и его разнообразие.
4. Экономичный расход ресурсов и высокий показатель КПД.
5. Экологичность. Горючий материал сгорает почти без остатка, выделяемые дымовые газы имеют минимальное содержание примесей.
6. Многие производители гарантируют долгий срок службы — более 25 лет.
7. Не требует специальных разрешений для установки в частном доме.

Недостатки:

1. Подача топлива контролируется вручную, в зависимости от его типа и модели котла промежуток времени автономной работы отличается.
2. В доме нужно иметь достаточно большое помещение (котельная) для хранения дров или других заготовок, бойлера, контейнера для автоматической подачи и так далее.
3. Для отвода продуктов сгорания (газов) требуется дымоход.
4. Достаточно жесткие требования к качеству топлива для эффективной и бесперебойной работы.

При выборе двухконтурного котла для частного дома нужно точно определиться, какие функции он должен выполнять. Если необходимо лишь отопление помещений, то можно использовать одноконтурные устройства.

Получаем горячую воду из дров

Твердотопливные котлы – высокоэффективное оборудование, предназначенное для отопления коттеджей, административных зданий и промышленных объектов. Они могут работать на дровах, опилках, угле, брикетах и ​​пеллетах и ​​незаменимы в местах, где нет централизованного газоснабжения и бывают перебои с электричеством.

Типы твердотопливного оборудования

Классификация котлов осуществляется на основании их функциональных возможностей, используемых материалов и принципов горения.

В зависимости от материала изготовления различают два типа твердотопливных котлов.

• Стальные блоки легкие и доступные по цене.
Чугунные модели
• тяжелее и габаритнее, но срок службы у них значительно больше. Они практически не подвержены коррозии, долговечны и выдерживают высокие температуры.

По своему назначению твердотопливный котел может быть одноконтурным и двухконтурным. Первый предназначен исключительно для обогрева помещений, второй, кроме функции обогрева, выполняет еще и функцию нагрева воды.

Водогрейный твердотопливный котел работает по классической схеме — Сгорание топлива происходит снизу вверх. Загрузка осуществляется через верхнюю дверцу, а розжиг осуществляется снизу через окно топки, которое также используется для очистки агрегата.

Самыми безопасными и долговечными являются пиролизные котлы. Для них характерна технология длительного горения. В этом отношении котлы имеют определенные преимущества: экономичность, высокая производительность, длительная работа на одной загрузке, экологичность.

Продажа и профессиональное подключение котлов

Не устанавливайте твердотопливные котлы самостоятельно. Не зная технических особенностей, вы можете повредить оборудование. Рекомендуем доверить подключение и установку котла нашим специалистам.

Современный твердотопливный двухконтурный котел имеет конструкцию, обеспечивающую быстрый нагрев теплоносителя для системы отопления и воды для горячего водоснабжения. В летнее время года котлы с двумя контурами способны работать исключительно на подогрев горячей воды.

Для удобства в корпус встроен электронагреватель, выполняющий роль резервного источника тепла.

Устройство и принцип работы двухконтурного котла ТТ

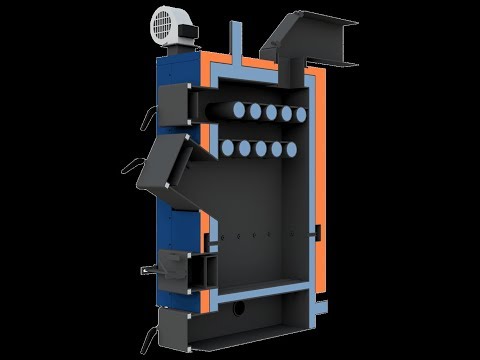

Все бытовые двухконтурные твердотопливные котлы отопления имеют аналогичное устройство. Производители меняют принцип работы, модифицируют камеру сгорания, увеличивая объем и конфигурацию, но подогрев теплоносителя осуществляется по той же схеме:

• Контур отопления состоит из двух пустых емкостей, вставленных одна в другую.
• По внутренней полости теплоносителя системы отопления циркулирует через внешний бак вода для горячего водоснабжения.
• Контур окружает дымовой канал, через который выводятся продукты сгорания. Температура нагрева достаточна для обеспечения равномерного нагрева теплоносителя и воды.

Современный двухконтурный твердотопливный котел в своей конструкции использует ломаный дымоходный канал, окруженный по всей длине теплоносителем. Нагретый дым не сразу выбрасывается в дымоход, как это происходит в классических котлах, а сначала циркулирует внутри котла, отдавая тепло.

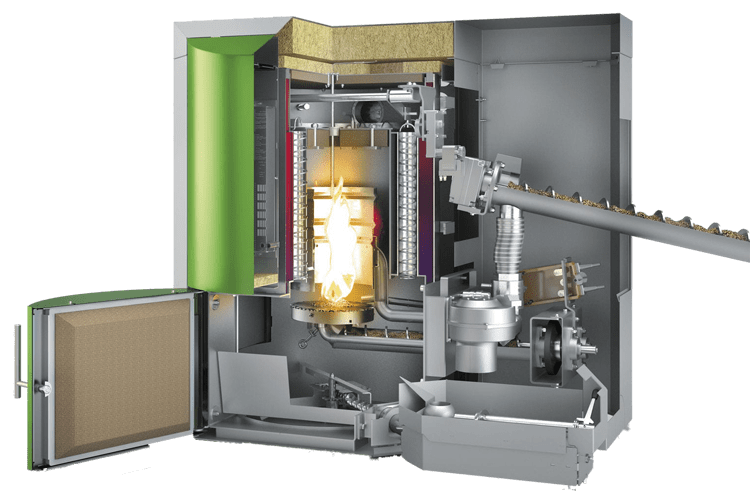

Стандартно в устройство 2-х контурного котла входят следующие узлы:

1. Регулятор тяги.
2. Камера предварительного нагрева воздуха.
3. Заслонка, регулирующая режим работы.
4. Камера сгорания и камера дожигания (в некоторых моделях).
5. Распределитель воздуха.
6. Сетки.
7. Теплообменник из чугуна или стали.
8. Транспортер топлива (модели с автоматической загрузкой).

В современных моделях отопительного оборудования основной упор делается на автоматизацию процесса горения и увеличение продолжительности работы на одной загрузке топлива. Предусмотрена увеличенная камера сгорания, применены дожигание выхлопных газов и чувствительная автоматика.

Двойной и одиночный контур — в чем разница?

Объясню просто, без сложных технических терминов, разница между одноконтурным и двухконтурным котлом в том, что первые работают исключительно на отопление помещений, вторые дополнительно нагревают воду для ГВС. Одноконтурный агрегат при необходимости также можно переоборудовать под горячее водоснабжение, подключив бойлер косвенного нагрева, но это потребует дополнительных затрат.

Твердотопливные котлы с 2 контурами имеют встроенный бак с двумя полостями, по которым циркулирует теплоноситель и вода для бытовых нужд. В процессе работы жидкость нагревается и поступает в систему отопления или горячего водоснабжения.

Старые модели двухконтурных твердотопливных котлов отопления не могли работать отдельно на ГВС и отопление. В современных конструкциях предусмотрен «летний» режим, позволяющий обеспечить горячее водоснабжение без обогрева здания.

Как нагреть горячую воду летом

Двухконтурные твердотопливные котлы для отопления и горячего водоснабжения последних моделей, способны работать исключительно на нагрев воды в летний период. Обеспечение горячей водой осуществляется следующими способами:

Некоторые потребители, помимо приобретения двухконтурного котла, дополнительно для получения горячей воды в летний период покупают и устанавливают бойлер косвенного нагрева.

Преимущество данного решения в том, что в накопительной емкости жидкость сохраняет свою температуру в течение нескольких суток. Поэтому нет необходимости топить одно- или двухконтурные котлы отопления на твердом топливе каждый раз, когда вам понадобится горячая вода. Одной растопки достаточно, чтобы обеспечить потребность в горячей воде на несколько дней.

Как выбрать твердотопливный котел с двумя контурами

Несмотря на широкий ассортимент выпускаемой продукции, выбрать твердотопливный котел с контуром ГВС самостоятельно не так сложно, как может показаться на первый взгляд. Достаточно рассмотреть несколько важных особенностей, связанных с устройством и принципом действия:

• Тип теплообменника — потребителю предлагается стальной и чугунный котел. Первый вариант дешевле, примерно в 2-3 раза дешевле, имеет меньший вес и устойчив к перепадам температур на подаче и обратке теплоносителя.
  Недостатком является относительно небольшой срок службы, около 10-15 лет. Минимальный срок эксплуатации чугунного котла – 35 лет. Чугунные модели отличаются лучшими тепловыми характеристиками по сравнению со стальными аналогами.
• Наличие встроенного ТЭНа — ТЭН выполняет функцию резервного источника тепла. После выгорания топлива охлаждающая жидкость постепенно остывает. На обратке установлен датчик температуры, который фиксирует изменения и подключается к нагревательному элементу.

  После остывания охлаждающей жидкости ниже заданных параметров автоматически включается электронагреватель, поддерживающий необходимую температуру жидкости. После повторного нагрева котла нагревательный элемент автоматически выключится.

Помимо указанных технических параметров, при выборе котла производится расчет мощности, подбирается модель по производителю и стоимости.

Рассчитываем необходимую мощность

Расчет классических одноконтурных котлов ведется по формуле 1 кВт = 10 м². Расчеты помогают найти примерное значение мощности и подходят для помещений с высотой потолков не более 2,7 м. Твердотопливный котел с отдельным контуром ГВС, рассчитанный с учетом затрат на подогрев воды.

Для здания с отапливаемой площадью 100 м² расчет ведется следующим образом:

• Исключительно для отопления необходим котел мощностью 10 кВт.
• Для нагрева ГВС необходима дополнительная мощность, равная 30-40% мощности отопительного котла.
• На здание площадью 100 м² потребуется двухконтурный котел мощностью 13-14 кВт. Округление в параметрах производится в большую сторону. Если у выбранного производителя нет котлов на 14 кВт, приобретите стандартное оборудование на 15 кВт.
• Встроенный нагревательный элемент не используется в качестве основного источника тепла и предназначен только для периодического использования.

Точные расчеты с учетом возможных теплопотерь выполняются с помощью специальных калькуляторов.

Марки двухконтурных твердотопливных котлов

Двухконтурные котлы производятся несколькими производителями. Особой популярностью у отечественного покупателя пользуются несколько моделей российской, украинской и европейской техники. Среди них:

• Conord KS-TV – модель, предлагаемая производителем в диапазоне мощностей от 16 до 50 кВт. В конструкции предусмотрена теплоизоляция корпуса толщиной 40 мм. Даже при интенсивном использовании поверхность котла остается холодной. Полнота сгорания твердого топлива составляет 90%. Можно перевести на газ.
• Каракан ТПЭВ — универсальная модель, предназначенная для работы на любом виде твердого топлива. В конструкции предусмотрена открытая камера сгорания, встроенный нагревательный элемент. Мощность 10 и 15 кВт. Котел полностью энергонезависимый с ручной загрузкой топлива.
• Mimax KSTGV — котел, работающий на твердом топливе и газе. Оснащен автоматикой. Модель стандартно изготавливается со стальной камерой сгорания. Производительность от 16 до 40 кВт. КПД 89%.
• Гефест КСТГВ — котлы по желанию заказчика комплектуются контуром ГВС или встроенным бойлером. Предусмотрена возможность перевода на природный или сжиженный газ. Доступные значения мощности: 12,5; 20; 25 и 40 кВт.
• CTC Trio — полностью автоматизированные универсальные котлы, предназначенные для работы на газе, электричестве и твердом топливе. Производитель Enertech Group, Швеция. Продукция концерна входит в сотню самого популярного отопительного оборудования, производимого в странах ЕС. Интенсивность подачи горячей воды составляет 730 л/час, КПД устройства – 96%. В конструкцию входит блок ТЭНов, 3 шт, по 4 кВт.
• Теплоприбор КС-Т — твердотопливный котел белорусского образца с двумя водяными контурами, называемый в простонародье «Березка». Топочная камера рассчитана на любой вид твердого топлива, брикетов и древесных отходов. Регулировка осуществляется вручную.
• КАЗ Корди АОТВ — производитель выпускает линейку бытовых твердотопливных агрегатов типоразмеров по производительности от 10 до 100 кВт. Модели оснащены автоматическим регулятором тяги, насосным оборудованием и воздуходувками.
• Буран – универсальный котел, работающий по принципу верхнего горения и оснащенный вертикальной камерой сгорания. Его дизайн напоминает латвийскую Стропуву. Мощность от 12 до 40 кВт. Котел работает 30 часов на одной закладке топлива.
• Атем Житомир — Имеет классический дизайн. Энергонезависимый. Основным преимуществом является возможность установки в систему отопления с давлением до 6 бар. Наличие или подключение ТЭНа не предусмотрено.

При выборе подходящей модели учитывайте реальные отзывы покупателей, которые некоторое время пользуются котлом отечественного или зарубежного производителя.

Стоимость котлов тт с 2-мя контурами

На двухконтурные твердотопливные котлы отопления и горячего водоснабжения нет жесткого лимита стоимости. На цену влияет курс рубля, марка производителя, используемый тип горения и автоматизация работы. Стоимость увеличивает наличие встроенного накопительного бойлера, чугунного теплообменника и т.п.

Котел Конорд КС-ТВ мощностью 30 кВт будет стоить 30 тысяч рублей, примерно в такую ​​же стоимость будет стоить модель Каракан. CTC Trio, оснащенный последними разработками и работающий практически на любом виде твердого топлива и газа, будет стоить ориентировочно 450-500 тысяч рублей. Высокая цена обусловлена ​​экономичностью, рекордным КПД 96%, несколькими камерами сгорания и практически полной автоматизацией процесса горения.

Преимущества и недостатки двухконтурного котла ТТ

Основным общим недостатком двухконтурных твердотопливных котлов является зависимость работы оборудования от человека. В последнее время появилось множество полностью автономных станций с механизированной подачей топлива. Но бюджетные модели все равно продолжают зависеть от человека.

До недавнего времени еще одним недостатком, с которым часто сталкивались владельцы котлов, был частый перегрев теплоносителя. Современные модели подключаются к группе безопасности, которая предотвращает аварийные ситуации и при закипании воды сбрасывает давление в системе. Дополнительно устанавливаются вентили, подмешивающие холодную воду к теплоносителю и постоянно выравнивающие температуру его нагрева.

В качестве преимуществ выделяют простоту установки, надежность и отсутствие необходимости регистрации. Для правильного подключения двухконтурного котла ТТ достаточно соблюдать рекомендации производителя и требования ППБ и СП. К каждой модели прилагается схема подключения, учитывающая различные нюансы и особенности комплектации.

Современные котлы работают до нескольких суток от одной загрузки топлива. Механизированные станции с автоматической подачей топлива, способные без остановки функционировать в течение всего отопительного сезона, обеспечивая теплом и горячей водой.

Универсальные модели, помимо твердого топлива, используют природный и сжиженный газ, а также электричество. Все эти моменты объясняют, почему котлы с двумя контурами пользуются спросом у бытовых потребителей.

Выбор котла отопления в дом – серьезная задача. И если вы уже определились с видом топлива, то задача №2, которая перед вами стоит, это выбор количества контуров для оборудования. И тут уже надо разбираться более внимательно и детально. Наверняка у вас есть целая куча вопросов: от преимуществ каждого вида до простоты установки и их возможностей. Мы постараемся провести подробное сравнение этих видов по нескольким пунктам. Готовый? Идти!

Отличие одноконтурного от двухконтурного котла

Установленный котел с 2-мя контурами

Само название уже частично дает потребителю ответ на вопрос: в чем отличие таких котлов? Очевидно — в количестве цепей.

Одноконтурные котлы отопления могут обогревать только помещения квартиры/дома . Они подключены к аккумуляторной системе (радиаторам) и нагревают воду только для них. Такой бойлер не греет воду для бытовых нужд: об этом потребителю придется позаботиться отдельно.

Двухконтурные котлы способны как отапливать дом, так и нагревать воду для мытья посуды, принятия душа и других хозяйственных нужд. В их конструкции предусмотрен дополнительный теплообменник для нагрева воды. Он бывает 2 типов:

• теплообменник проточного типа — в таких котлах есть режим «Приоритет ГВС». Если вам нужно принять душ или помыть посуду, то вам нужно установить этот режим: тогда котел переключится на 2-й контур ГВС. Такие модели подходят для домов и квартир. небольшая площадь (до 70-80 кв.м.), так как в такие модели встроены маломощные теплообменники.
• Котлы со встроенным накопительным бойлером — Объем бака в среднем варьируется от 150 до 180 литров. Они могут нагревать воду как в накопительном режиме, так и в проточном. Однако стоит учесть, что в последнем случае (при проточном способе) вода будет несколько холоднее, чем при накопительном способе.

Принцип работы и устройство двухконтурного котла

Такая модель изначально комплектуется дополнительным теплообменником ГВС: в нем вода из системы ХВС (ХВС) обогревается горячим теплоносителем первого контура (отопление). Для организации работы производитель предусмотрел специальный клапан , контролирующий направление движения теплоносителя.

Все двухконтурные котлы имеют принцип приоритета ГВС . Теперь объясним, что это такое. Когда вентиль находится в определенном положении, нагретый теплоноситель перемещается в систему отопления, и дом начинает прогреваться. Однако, если кто-то из домочадцев откроет кран горячей воды, котел немедленно перестанет греть воду для отопления дома и начнет нагревать ее для системы ГВС.

Выясняется, что во время использования горячей воды бездействует отопительный контур дома. В момент закрытия крана горячей воды котел моментально направляет теплоноситель в радиаторы.

Таким образом, 2 контура не могут работать одновременно.

Двухконтурные котлы могут работать на 1 или 2 точки водозабора. Если точек 2, то лучше разместить котел примерно посередине между ними. Если он и есть, то как можно ближе к нему.

Дело в том, что для нагрева воды требуется время: если открыть кран с горячей водой, то сначала польется холодная жидкость, а только потом – теплая. Чем дальше бойлер расположен от крана, тем дольше вы будете ждать прихода горячей воды.

Принцип работы и устройство одноконтурного котла

Схема котла с одним и с двумя контурами

В их конструкции имеется только один теплообменник который нагревает воду для системы отопления. Если вы хотите, чтобы он снабжал вас горячей водой, то вам нужно будет отдельно купить и установить бойлер косвенного нагрева.

Основными элементами являются камера сгорания , в которой расположены горелка и змеевик . Над последним находится теплообменник. Жидкость может циркулировать естественным путем или с помощью циркуляционного насоса.

Кстати, все модели сконструированы таким образом, что в дальнейшем к ним можно подключить этот котел.

В этом случае система будет работать так же, как и двухконтурная котельная: по принципу приоритета контура ГВС с помощью клапана, контролирующего движение теплоносителя из одного контура в другой.

Плюсы и минусы одноконтурного котла

Одноконтурный котел с бойлером

Самое главное, что влияет на наш выбор, это преимущества и недостатки той или иной модели.

плюсы

• более низкая стоимость по сравнению с двойной моделью. Затраты на покупку, установку и обслуживание такого котла выйдут значительно меньше, чем на его аналог с двумя контурами.
• Высокая мощность и эффективность . Многие одноконтурные модели имеют напольный способ установки, что, в свою очередь, позволяет производителям использовать чугунный теплообменник вместо стального. А чугун, как известно, имеет более высокую теплоемкость, а значит, более быстрый и эффективный нагрев теплоносителя, а значит, такие котлы справятся с обогревом даже больших площадей (более 100 кв.м.). Кроме того, котлы с чугунным теплообменником можно использовать для систем отопления старого типа, что тоже немаловажно.
• Меньше расход газа — вполне логично, так как такие котлы имеют только 1 контур. Однако при подключении бойлера расход будет значительно превышен.

Минусы

• Возможно только отопление дома — как мы говорили выше, если вы покупаете «голую» одноконтурную модель, вы будете обеспечены только теплом. Чтобы иметь возможность нагревать воду для ГВС, придется позаботиться об установке БКН (бойлера косвенного нагрева). Для этого вам нужно будет его выбрать, купить, соответствующие детали для его установки и т. д.
• Требуется отдельное помещение — котел и бойлер лучше устанавливать в отдельном помещении, так как система развязки труб будет выглядеть не очень эстетично, да и места будет занимать много.

Плюсы и минусы двухконтурного котла

Нужна аналогичная информация о двухконтурных котлах.

плюсы

• Малые габариты — так как конструкция котлов с 2-мя контурами изначально рассчитана на отопление и горячее водоснабжение, его не нужно ничем дополнять. А это значит, что модель какого размера вы купили изначально, сколько места она у вас займет.
• Возможность размещения в подсобном помещении — в отличие от одноконтурного котла не нужно искать место под котельную, чтобы разместить там котел. Все трубопроводы и соединения выглядят очень аккуратно и занимают мало места. Подходит для домов и квартир с недостатком свободного пространства.
• Easy Operation — как было сказано ранее, второй контур отвечает за нагрев воды. Так что вам не придется мучиться с подбором и подключением БКН, а также необходимой арматуры для этого компонента.

Минусы

• Нестабильное давление воды и температура теплоносителя — особенно это заметно, если котел работает на 2 точки водозабора. Из-за не очень большой мощности оборудования водопроводная вода может течь не всегда с сильным напором и не такая горячая, как вы заказали. Кстати, у одноконтурных с бойлером такой проблемы нет.
• Высокие требования к обслуживанию – второй теплообменник котла (для ГВС) очень чувствителен к повышенному содержанию солей в теплоносителе и очень быстро зарастает накипью и налетом. Поэтому нужно регулярно проводить чистку оборудования или следить за содержанием примесей в теплоносителе.
• более высокая стоимость – по сравнению с одноконтурным котлом БЕЗ бойлера косвенного нагрева. Конечно, если учесть покупку и установку БКН, то двухконтурный котел выходит дешевле.

Мощность и габариты

Это первые два параметра, по которым мы будем сравнивать наших «конкурентов».

Мощность

Итак, сначала рассмотрим одноконтурный котел отопления .

Рассчитать мощность прибора достаточно просто: на 10 кв.м. площади требуется 1 кВт мощности. Кроме того, не забывайте о марже в 20%. Здесь все просто. Однако особое внимание следует уделить объему бойлера косвенного нагрева , который вы планируете установить на одноконтурный агрегат. Именно в нем заключена вся «соль» выбора. Если выбрать котел с бойлером в комплекте, то в среднем его объем будет 100-120 литров. При экономном расходе этого количества воды хватит на 2-3 человек. Однако о частом купании в ванной можно забыть.

Если выбирать БКН отдельно, то уже следует исходить из предпочтений домочадцев. Да, для большой бани понадобится бойлер объемом более 300 литров.

Двухконтурный котел : его мощность является самым важным параметром при выборе, ведь именно от нее зависит, какой температуры и под каким напором будет течь вода из крана. Если у вас 1 точка водозабора и вы планируете пользоваться только душем, то в среднем вам будет достаточно бойлера на 10 кВт. Для любителей периодически попариться в ванной потребуется оборудование на 18 кВт. Но для стабильной подачи воды в обе точки водозабора одновременно рекомендуем купить котел на 24 кВт. С меньшей мощностью

Габариты и компактность

Как мы уже говорили, двухконтурный котел отопления в этом плане намного практичнее , так как это уже готовое изделие без необходимости подключения чего-либо дополнительно. Его можно установить в любом удобном для вас помещении.

Для одноконтурного нужно оставить много свободного места, так как скорее всего в дальнейшем потребуется подключение расширительного бака, предохранительного клапана, самого котла и т.д.

Комплектация

котел отопительный с 1 контуром

Этот параметр напрямую связан с габаритами устройства.

Котел двухконтурный — готовое изделие, мини-котельная, в конструкции которой уже есть все необходимое оборудование для отопления и горячего водоснабжения (клапан, циркуляционный насос, арматура и т.д.) Вы делаете не нужно приобретать никаких дополнительных устройств – только трубы для подачи и отвода воды, а также для организации системы газоудаления.

Котел одноконтурный — Это базовая комплектация. Отдельно потребуется купить бак косвенного нагрева, насос, мембранный бак и другое оборудование, чтобы полностью обеспечить дом теплом и горячей водой. Настенные одноконтурные котлы, которые оснащены частью необходимых узлов.

Особенности эксплуатации одноконтурных и двухконтурных котлов

Напоследок мы дадим вам несколько полезных советов, которые в итоге помогут вам определиться с выбором.

• Если вы остановили свой выбор на двухконтурном котле, то вам необходимо знать одну из его особенностей: после открытия крана горячей воды вам придется подождать некоторое время (несколько минут), пока холодная вода станет теплой. Это серьезный недостаток, так как, во-первых, неудобно стоять и ждать, пока она сольется. А, во-вторых, в это время будет активно крутиться счетчик воды. То есть каждый раз вы будете просто сливать деньги в канализацию.

Чтобы хоть как-то компенсировать этот недостаток, специалисты рекомендуют размещать котел не далее 5-7 метров от точки водозабора. Большее расстояние значительно снижает эффективность работы.

• В одноконтурных устройствах этого недостатка нет, но есть еще один. Если сразу не потреблять нагретую воду в БКН, то она остынет и снова нагреется. В результате энергия будет постоянно расходоваться на его обогрев.

Заключение

Так какой котел лучше: одноконтурный или двухконтурный? Однозначного ответа на этот вопрос нет – каждая семья выбирает устройство в соответствии со своими потребностями и условиями.

Если вы за экономию топлива и места — то вам однозначно стоит остановить свой выбор на двухконтурном котле. Он начинает нагревать воду только тогда, когда в ней есть потребность. Для сравнения: одноконтурный будет включаться каждые несколько часов — когда вода в котле остынет.

Также двухконтурные предпочитают жители квартир, в которых не так много свободного места, как владельцы своих коттеджей.

Если вам за удобство и повышенную надежность — тогда одноконтурный — на ваш выбор. Нет контрастного душа, если второй кран открыт и слабый напор воды.

Выбор между одноконтурным и двухконтурным: видео

Обязательно посмотрите это видео, оно поможет вам определиться с выбором:

Надеемся, что наша статья дала вам примерное представление о ​эти два типа котлов, и вы уже сделали свой выбор. Удачи!

Компания «Насос-Котел» давно и прочно заняла лидирующие позиции на рынке отопительного оборудования и вспомогательного оборудования для личных нужд. Мы разработали уникальную и очень выгодную для потребителей схему доставки:

По Москве и Одинцовскому району Московской области привезем товар на 500 рублей;

Жителям других районов Московской области придется платить дополнительно 30 рублей за километр за пределами КАД;

Население России в целом сможет получить товар на 500 рублей + тариф транспортной компании;

Оплата груза, включая его собственную цену, производится при получении.

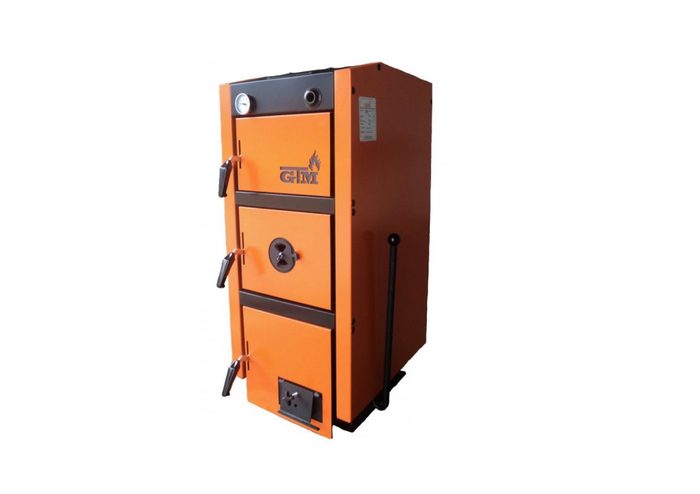

Двухконтурный твердотопливный котел

Одно из самых привлекательных предложений в нашем интернет-магазине — двухконтурный твердотопливный котел. Лучше всего рассмотреть их преимущества на примере СТРОПУВА С-15П, обеспечивающего длительное горение отопительной установки. Заложив внутрь даже простые дрова, пользователь освободит 30 часов. В случае с брикетами количество свободного времени увеличивается до 48 часов, в случае с пеллетами – до 72 часов. Воспользовавшись углем, можно увеличить продолжительность топки до 5 дней. А если будет выбран котел с запасом мощности, то можно будет во времени дополнительно расширить загрузку топлива.

Покупателям, интересующимся двухконтурными котлами на твердом топливе, за описываемую модель придется заплатить 82 800 рублей. Важно: на него распространяется опция бесплатного проезда по Москве и Одинцовскому району. В наличии имеется множество других моделей твердотопливных обогревателей, которые благодаря современным автоматическим системам не менее удобны, чем газовые или электрические. КПД оборудования очень высокий, а по безопасности оно намного опережает все, что работает на других видах топлива или электроэнергии.

Zota Mix 40 тоже хорошее решение. Это комбинированное изделие, способное работать как на газовом, так и на дизельном топливе. При этом стоимость ниже, около 60 тысяч рублей.

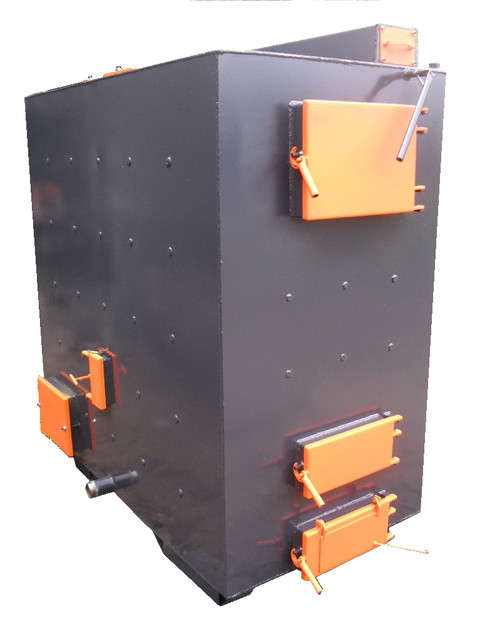

Как выбрать твердотопливный котел для отопления дома?

Отопительное оборудование для загородной недвижимости представлено потребителям в большом ассортименте, одних, различных по мощности, техническим параметрам и в зависимости от фирмы-производителя — не менее 200. Конечно, сделать выбор очень сложно, особенно когда сравнение моделей, схожих по техническим параметрам.
Существующие отопительные котлы могут работать на электричестве, газе, твердом или жидком топливе. Выбор в пользу того или иного варианта делается в зависимости от того, какой из них более доступен пользователю. Жидкотопливные котлы хороши тем, что полностью не зависят от газа и электричества.

Твердое топливо – наиболее доступный вариант для сельских жителей, как с точки зрения производства, так и стоимости.

Кроме того, для ввода котлов в эксплуатацию не требуется разрешений соответствующих надзорных органов. Двухконтурный твердотопливный котел – это котел, который способен работать в двух режимах – режиме нагрева воды для отопления и для системы горячего водоснабжения, используя в качестве источника энергии дрова, уголь или пеллеты.

Типы твердотопливных аппаратов

Существующие модели котлов по типу твердого топлива подразделяются на:

Обыкновенные. Сжигание топлива традиционным способом и может работать на чем угодно, что горит. Это классические твердотопливные коты.

Комбинированный. Они отличаются от обычных тем, что, кроме того, способны работать на дизельном топливе.

Производство газа. особого рода оборудование, использующее в качестве источника энергии древесину в основной камере и газы, выделяющиеся при сгорании дров в другой камере. Иначе такие котлы называют пиролизными.

Если смотреть на чертеж, то в первую очередь обращает на себя внимание наличие двух камер сгорания — для дров и газов.

В отсеке для дров предусмотрен вентилятор, удаляющий кислород из топки.

Пеллет. Пеллеты – вид твердого топлива для промышленности, изготавливаемый из отходов лесной промышленности. Может загружаться в котел автоматически.

Преимущества и недостатки

Как было сказано выше, работа двухконтурного твердотопливного котла отличается тем, что такой котел одновременно нагревает воду для отопления и бытовых нужд. При выборе котла нужно обратить внимание на способ нагрева воды для второго контура. Очень часто твердотопливные котлы по этому параметру сочетаются с электрическими. А это значительно увеличивает стоимость использования котла и делает его зависимым от стабильности электроснабжения.

Преимущества двухконтурных твердотопливных котлов

• Отсутствие необходимости подключения к газовой магистрали облегчает монтаж устройства.
• являются самым бюджетным вариантом топлива.
• Автономность. Для работы котел не требует подключения к электричеству и газу, поэтому полностью автономен.

• Стальные либо длительного горения, либо обычного горения отличаются простотой ухода, в отличие от тех же газовых котлов.
• Высокий КПД (около 90%).

Недостатки двухконтурных твердотопливных котлов

• Зависимость от человека. Для бесперебойной работы требуется постоянный контроль человека для осуществления дополнительной загрузки дров.
• Твердотопливный котел нельзя ставить в ванной или на кухне. Потребуется выделить место под котельную.
• Для бесперебойной работы котла необходимо будет заготавливать дрова в больших объемах, а также где-то их хранить и сушить.

• Дрова для стальных или чугунных твердотопливных котлов длительного или обычного горения должны иметь определенный размер, зависящий от размеров топливной камеры.
• Размеры дровника явно зависят от топки, размеры которой определяются чертежом твердотопливного котла. Котлы длительного горения очень чувствительны к влажности древесины. Процесс пиролиза невозможен, если дрова имеют влажность более 20%.

Критерии выбора котла

Не так просто выбрать подходящий котел из 200 моделей, представленных на рынке. Специалисты рекомендуют обращать внимание на следующие параметры:

• Тип используемого топлива.
• Принцип сгорания топлива.
• Тип теплообменника.

Тип используемого топлива . Отопление дровами является наиболее экономичным. Только благодаря им возможно существование твердотопливных котлов сверхдлительного горения, пиролиза и длительного горения. Пеллеты – это отходы лесной промышленности и сельского хозяйства, наиболее востребованные в промышленном секторе.

Угольное топливо не получило широкого распространения из-за высокой стоимости горючего материала и перебоев с его поставками.

Принцип сжигания топлива . По принципу горения котлы бывают традиционные, длительного и твердотопливные котлы сверхдлительного горения. В котлах может быть реализован и газогенераторный принцип горения — когда при сгорании дров выделяются горючие газы (ацетон, метиловый спирт и др.). Древесные газы образуются в условиях дефицита кислорода при тлении дров и направляются в отдельную камеру, где воспламеняются за счет повышенного поступления кислорода.

Таким образом, в основе процесса пиролиза лежит условие длительного горения топлива, основанное на том, что в камере создаются условия малой тяги, вследствие чего дрова медленно тлеют, а не сгорают быстро . типичный представитель — двухконтурный твердотопливный котел длительного горения.

Тип теплообменника . Теплообменник отличается конструкцией, но в основном материалом, из которого он изготовлен. Так, существуют теплообменники из стали, керамики, чугуна, меди. Чугунные теплообменники считаются самыми долговечными и дорогими. Керамические – это стали с керамическим покрытием. Они устойчивы к коррозии, но чувствительны к перепадам температур.

Стальные являются наиболее распространенными из-за оптимального соотношения цена/качество/срок службы. Они легко нагревают воду, но не способны аккумулировать тепловую энергию.

Медные устройства являются самыми дешевыми и имеют ограниченный срок службы.

Еще по этой теме на нашем сайте:

1.
   Комфортная жизнь в собственном доме невозможна без наличия в нем системы горячего водоснабжения. А если городские жители давно обзавелись электро…
2.
   Если вы хотите сделать твердотопливный котел длительного горения своими руками, чертежи и схемы на этой странице помогут вам в этом…
3.
   Котлы ЗОТА производятся на Красноярском заводе отопительного оборудования и автоматики. Завод специализируется на производстве твердотопливных и электрических отопительных котлов….
4.
   Собственно твердотопливные отопительные котлы длительного горения для нас, застройщиков, не новинка. Если бы 20 лет назад я…

Виды топлива для пиролизных котлов. Как выбрать дровяной пиролизный котел. Цены на котлы Гейзер линейки

Каждый из нас хочет, чтобы в его доме было тепло и уютно. Но этого нельзя добиться без хорошего обогрева.

Есть много способов обогреть комнату. Каждый из них имеет как свои преимущества, так и недостатки. Одними из самых распространенных и популярных отопительных приборов являются твердотопливные пиролизные котлы длительного горения.

Широко представлены на рынке отопительных приборов и пользуются немалым спросом. Существует большое количество марок и моделей отечественной и зарубежной разработки, которые отличаются друг от друга в основном техническими характеристиками и стоимостью. (Обзор современных пиролизных котлов можно прочитать здесь).

Кроме того, как показывают отзывы владельцев твердого топлива, зачастую отечественные марки превосходят зарубежные по эксплуатационным характеристикам, надежности и долговечности, но при этом их цена намного ниже.

Устройство и принцип работы

Устройство пиролизного котла. (Нажмите для увеличения)

Основное отличие пиролизных котлов длительного горения от обычных печей и котлов прямого горения заключается в том, что после сжигания топлива следует дождаться, пока загорится весь его объем, и котел перейдет в рабочий режим и воздух доступ становится намного меньше.

По этой причине сгорает только небольшая часть топлива. Выделяющегося тепла достаточно для постепенного разложения остатков топлива и выделения пиролизного газа. Кстати, такую ​​можно сделать своими руками. (О самостоятельном изготовлении пиролизного котла читайте ).

Имейте в виду: для самостоятельного изготовления вам потребуются не только все необходимые комплектующие, но и практический опыт, инструменты, навыки и подробный чертеж. Но, как показывает опыт, проще всего приобрести готовое изделие.

Виды топлива

Евродрова осина

Одним из самых положительных свойств пиролизных котлов является то, что они способны эффективно работать на любом твердом топливе.

Это может быть черный и бурый уголь, а также древесина и торф и др.

Разумеется, на каждом из этих видов топлива пиролизный котел способен работать определенное время до того момента, когда он сгорит полностью.

Время сгорания для различных видов топлива следующее:

• бурый уголь — 8 часов;
• твердая древесина — 6 часов;
• мягкая древесина — 5 часов;
• каменный уголь — 10 час.

Как показывают наблюдения, наиболее эффективна сухая древесина. Он при длине 45-65 сантиметров позволяет котлу функционировать максимально эффективно и увеличивает время его работы.

Но если эти виды топлива недоступны, можно использовать любой вид ископаемого топлива.

Конечно, если он разрешен к применению в таком котле.

Разрешенные виды топлива включают:

• брикеты и пеллеты для отопления;
• древесные отходы;
• промышленные отходы, содержащие целлюлозу;
• некоторые разновидности торфа.

При отоплении необходимо учитывать, что если поток первичного и вторичного воздуха подобран правильно, а влажность воздуха не выше допустимой, то при горении не будут выделяться побочные продукты.

Будьте осторожны: если влажность повышена, то выделение сильных водяных паров неизбежно, а значит неминуемо появятся смолы и копоть, ухудшатся теплотворные характеристики газа и котел может заглохнуть.

Разновидности

Верхнекамерный пиролизный котел

Основным отличием этих котлов является расположение дожигательного отделения. Он может быть выше или ниже. При выборе котла необходимо учитывать множество факторов. Можно приобрести, например, чугунный котел или двухконтурный. Все зависит от того, какую площадь он будет обогревать.

Котлы с верхней камерой. Они самые популярные, удобные и простые в использовании. Это связано с тем, что топливо находится в верхней камере, а выхлопные газы удаляются через патрубок, который расположен снизу.

Но есть и недостаток — этот тип котла придется регулярно очищать от золы, так как зола попадает в отсек дожигателя.

Котлы с камерой внизу. Несмотря на то, что котлы с такой конструкцией менее распространены и удобны, они имеют некоторые преимущества. Во-первых, пепел нужно убирать редко, потому что он не попадает в отсек дожигателя. Также выделяющийся газ поднимается вверх и сразу же при помощи насадки попадает в дымоход, где охлаждается. Благодаря этому нет необходимости использовать большое количество материалов для строительства дымохода.

Плюсы и минусы эксплуатации

По многочисленным отзывам владельцев пиролизных твердотопливных котлов, они имеют следующие преимущества:

1. Благодаря тому, что топливо сжигается в два этапа, происходит значительное увеличение эффективность.
2. Время горения примерно в три раза больше, чем в обычной печи, и составляет примерно 12 часов.
3. Практически полное отсутствие отходов, так как топливо выгорает полностью, и не нужно слишком часто чистить котлы.
4. Для отопления можно использовать не только рубленные, но и неколотые поленья.
5. При установке пиролизного котла нет необходимости в существенном изменении системы отопления.
6. Котел отличается высокой степенью экологичности.

Недостатки пиролизного твердотопливного котла:

1. Для работы котла требуется электричество, так как для дымососа необходимо установить вентилятор.
2. Высокая цена.
3. Влажность дров не должна превышать 25%.
4. Высокая нагрузка должна быть постоянной, а топливо необходимо часто добавлять. Если нагрузка снижается, то в дымоходе начинает скапливаться смола.

Благодаря своей универсальности и отличным эксплуатационным характеристикам твердотопливные пиролизные котлы длительного горения получают все большее распространение и становятся все более популярными. Несмотря на высокую стоимость, они быстро окупятся и наполнят ваш дом теплом и уютом.

Смотрите видео с подробным отзывом реального владельца твердотопливного пиролизного котла длительного горения:

Экономичное и эффективное отопление – мечта любого домовладельца. Счастливы те, у кого есть возможность подключить газовые котлы, остальным приходится выбирать между твердотопливными котлами и электрическими. Твердое топливо хорошо тем, что отопление относительно недорогое. Их недостаток в том, что они нуждаются в постоянном присутствии для того, чтобы доливать топливо. Но последние разработки – котлы длительного горения пиролизного типа – стали более удобными в этом плане.

На одной закладке топлива система может прогреваться от 8 до 24 часов (в зависимости от топлива и температуры окружающей среды). В промежутке между закладкой дров она удваивается, а проверять вообще можно раз в месяц — такое топливо может подаваться автоматически по мере необходимости.

У них есть недостатки. Не без этого. Два основных: оборудование дорогое и очень часто энергозависимое (требует гарантированного питания). Цена окупается в процессе эксплуатации: на одной закладке дров дом прогревается в два раза дольше, а на закладке — вообще до суток. К тому же есть котлы, которые сжигают все: даже строительный мусор и старые покрышки. Все, что может гореть.

Принцип работы

Как возможно получить столько энергии из такого небольшого количества топлива? Все дело в том, что большая часть тепла в обычных котлах (их называют котлами прямого сжигания) буквально «улетает» в трубу.

Если топите дровами или углем, то знаете, что трубу трогать нельзя — температура там и 300 о С может быть и 400 о С. А в некоторых случаях (в банях, например) и выше.

В пиролизных кольях воздух выходит из печи с температурой 130-160 o С. Это достигается за счет того, что используется не только энергия, выделяемая дровами, но и сжигается газ, который они выделяют при тлении ( для этого создан специальный режим).

Работа основана на том, что углеродосодержащее топливо (уголь, дрова, пеллеты) при сгорании с недостатком кислорода распадается на большое количество газов и горючих веществ. В связи с тем, что в процессе тления из древесины или другого углеродосодержащего топлива выделяется большое количество горючих газов, такие устройства еще называют газогенераторными котлами. Например, древесина в результате пиролиза превращается в:

• твердый остаток — который сам по себе является высококалорийным топливом;
• спирт метиловый;
• ацетон;
• различные смолы;
• уксусная кислота.

Все эти вещества горят и выделяют большое количество энергии. Таким образом, пиролизные котлы имеют две камеры:

• Топливо помещается в камеру сгорания и воспламеняется для достижения желаемой температуры.
• Газы, выделяющиеся при сгорании топлива, отводятся в камеру пиролиза (дожигатель). Они уже имеют высокую температуру, смешиваются с нагнетаемым туда воздухом и воспламеняются.

Воздух подается раздельно в обе камеры, его количеством регулируется интенсивность горения и мощность котла на этом этапе. Это единственная технология сжигания топлива, позволяющая автоматизировать сжигание дров или угля.

Преимущества и недостатки

Выделение газов при сгорании в условиях недостатка кислорода очень активное. Поэтому для эффективной работы такого оборудования важна автоматика, которая будет контролировать процесс: ограничивать подачу кислорода после разгорания дров и регулировать процесс в обеих камерах. В этом главный недостаток кола: для работы (для работы автоматики) нужна гарантированная мощность.

Есть еще один положительный момент: пиролизные газы при горении взаимодействуют с углеродом. В результате этих реакций на выходе из котла дым состоит в основном из углекислого газа и паров воды с небольшим количеством других примесей. При использовании дров выбросы СО в атмосферу в три раза меньше, чем при использовании традиционной технологии. При работе на угле ситуация еще более радужная – наблюдается пятикратное снижение выбросов.

Дожигание газов и содержащихся в нем микрочастиц хорошо еще и тем, что на стенках дымохода практически нечему осаждаться: образуется мало сажи. И еще один бонус: золы осталось немного. Мало золы и сажи — требуется меньше очистки. Это тоже хорошо.

Котлы прямого сжигания имеют КПД около 60-65%. Пиролиз — 80-90%. Это ощутимая разница.

Но преимущества еще не закончились. Регулировать мощность обычного котла можно довольно условно. Все возможности — открыть/закрыть двери, воздуходувки и заслонки. Причем делать это нужно своими руками и полагаться на опыт и интуицию. Процесс пиролиза можно регулировать в широких пределах: можно оставить 30% мощности, а можно «разогнать» до 100%. А процесс регулируется автоматикой, которая ориентируется на заданные параметры. Результат: 40% экономии топлива.

Конструктивно кола может быть выполнена по-разному: в некоторых моделях камера дожигания расположена под первичной, в некоторых — сверху. Есть модели, в которых он расположен за основной топкой. В некоторых агрегатах воздух подается не снизу дров через колосник, а «вдувается» сверху, замедляя процесс горения. Все они являются вариациями одной и той же технологии. Но и у них есть свои плюсы и минусы. Рассмотрим некоторые из них более подробно.

Благо Характеристики

Эти котлы были разработаны инженером Юрием Благодаровым. Главное их преимущество в том, что есть энергонезависимые модели. В них не используется искусственный нагнетание воздуха, котел работает на естественной тяге.

Продуманное расположение топливных бункеров, форсажных камер и использование катализатора (камня для бани) позволило разлагать не только простые угли, но и сложные. За счет этого значительно расширилось количество видов топлива, а также повысилась эффективность его перегонки.

Еще одной отличительной особенностью этих котлов является возможность использовать сырые дрова без потери мощности. Котлы Благо промышленных мощностей могут работать на дровах с влажностью 55%, маломощные агрегаты успешно справляются с влажностью 35%.

Дизайн постоянно совершенствуется. В последнее время налажено производство оборудования для сжигания отработанных шин, есть специализированное оборудование, работающее на угле.

Обыкновенные пиролизные котлы длительного горения «Благо» используют дрова, опилки, щепу, обрезки и их смеси с угольной стружкой. При использовании дров их в принципе нельзя колоть — целые небольшие поленья хорошо горят.

В результате котлы действительно всеядны: работают на старых покрышках, резине, коже, полиэтилене, не говоря уже о традиционных видах твердого топлива.

Крупногабаритные пиролизные котлы «Благо» имеют несколько топливных камер (не менее двух). При необходимости (небольшие морозы на улице) можно залить топливо только в один. КПД (81-92%) котла от этого не меняется, только мощность становится ниже. Например, котел мощностью 50 кВт можно использовать на 12 кВт. При этом на период разгона системы она будет выдавать 25 кВт, а в остальное время — 12-15 кВт. Есть небольшие модели (от 15 кВт) с одной топливной загрузочной камерой.

Выпускаются пиролизные котлы длительного горения «Благо» мощностью от 12 кВт до 58 кВт. Более мощные установки изготавливаются на заказ с согласованием входных и выходных параметров. Для блоков от 1 МВт может быть разработана линия автоматической подачи топлива (это данные из отчета автора проекта).

Что гарантирует производитель, кроме «всеядности»? Во-первых, требуется меньшее количество топлива – его нужно на 20-30% по сравнению с другими котлами того же принципа действия. Во-вторых, длительное горение – закладка топлива происходит каждые 12-18 часов. В-третьих, высокая безопасность: загрузочная дверка и топочная задвижка совмещены, что предотвращает случайное воспламенение при загрузке топлива, предусмотрена автоматическая регулировка заглушки для предотвращения выхода газов при нарушении правил монтажа. В-четвертых, простота эксплуатации: автоматизированное управление, отсутствие дыма при загрузке топлива, автоматическая очистка топливных каналов.

Теперь о недостатках, на которые указывают на форумах:

• Оборудование дорогое.

Да, это недешево. Но всем продается пакет документации для самостоятельного изготовления.

Модель	Мощность	Квадрат	Максимальный объем системы	Размеры, мм	Топливо	охлаждающая жидкость	Цена
БЛАГО-ТТ 15	15 кВт	150 м2	0,83 м 3	1200*530*970	Дрова, древесные отходы		48 т.р.
БЛАГО-ТТ 20	20 кВт	200 м2	0,60 м 3	1200*530*1140	Дрова, древесные отходы	Вода, незамерзающая жидкость для систем отопления	60 т. р.
БЛАГО-ТТ 20	25 кВт	250 м2	0,75 м 3	1540*725*950	Дрова, древесные отходы	Вода незамерзающая жидкость для систем отопления	75 т.р.
БЛАГО-ТТ 30	30 кВт	300 м2	0,84 м 3	1540*725*110	Дрова, древесные отходы	Вода, незамерзающая жидкость для систем отопления	90 т.р.
БЛАГО-Т2 Т-ВН-40	40 кВт	400 м2	120 л	2300*1100*1100	Дрова, древесные отходы	Вода незамерзающая жидкость для систем отопления	120 т.р.
БЛАГО-Т2 Т-ВН-50	50 кВт	500 м2	168 л	2300*1100*1300	Дрова, древесные отходы	Вода, незамерзающая жидкость для систем отопления	150т. р .
БЛАГО-Т2Т-ВС-40 (встроенный теплообменник)	40 кВт	400 м2	908:45	1805*1100*1100	Дрова, древесные отходы	Вода незамерзающая жидкость для систем отопления	120т.р.
БЛАГО-Т2Т-ВС-48 (встроенный теплообменник)	48 кВт	480 м2		1805*1100*1300	Дрова, древесные отходы	Вода незамерзающая жидкость для систем отопления	144т.р.

• В качестве недостатка укажу быстрое остывание котла при поздней закладке топлива.
• Котел плохо поддается пиролизу.

А вот последние два недостатка — результат малого опыта обращения с этим котлом и неправильного положения при растопке зольника. Некоторым потребителям не нравится чрезмерное удаление стенок теплообменника, затрудняющее загрузку топлива (модели ТТС и ТТУ).

Чешский Atmos

Чешская компания Atmos (Атмос) производит более 200 моделей отопительных котлов, работающих на дровах, дизельном топливе, брикетах. Есть оборудование, работающее на нескольких видах топлива, газовые котлы изготавливаются на заказ.

Пиролизные котлы длительного горения Atmos производятся как для отопления небольших помещений мощностью 15 кВт (90-180 м2), так и для производственных помещений площадью до 1000 м2 и более.

Состоят из двух камер, расположенных одна над другой: вверху — топливная камера, внизу — камера для дожигания газов. Камеры (одна или обе) могут иметь керамическое покрытие, что повышает эффективность использования тепла – оно не рассеивается через стенки, а идет на нагрев теплоносителя. Топливный бункер большой, туда можно закладывать даже достаточно крупные бревна. Это снижает мощность, но увеличивает продолжительность горения (можно использовать в теплую погоду, когда высокая температура в системе не нужна).

Atmos производит пиролизные котлы на разных видах топлива:

• на дровах — с маркировкой Atmos DC;
• угольная древесина — Atmos C и Atmos AC;
• пиролизные котлы Atmos DC 24 RS, DC 30 RS;
• Пеллетные котлы Atmos

В маркировке котлов также присутствуют приставки ГС, ГСЭ и С. Первые два типа имеют цельнокерамическую отделку обеих топок, за счет чего КПД становится выше, а процент выбросов углекислого газа в атмосферу меньше гораздо ниже. Несмотря на то, что стоимость таких устройств выше почти на 50%, в Европе продается практически только оборудование этого типа. В нашей стране львиная доля продаж приходится на менее эффективные, но более дешевые котлы с маркировкой S без керамического покрытия топок.

Пиролизные котлы длительного горения Atmos: цены и характеристики (нажмите на картинку для ее увеличения)

Немецкое качество Bosch

Котлы немецкой фирмы Bosch могут использоваться как основное или резервное отопительное оборудование. Их отличает широкая возможность регулирования мощности (изменив режим работы дымососа, вы измените мощность теплового агрегата). КПД котлов 78-85%, объем воды в системе 76-124 л.

Технические характеристики пиролизного котла длительного горения Bosch Solid 5000 W-2

Котлы работают только на дровах влажностью до 25%; можно использовать брикеты из древесных материалов. Конструкция е аналогична чешским аналогам: сверху расположен бункер для загрузки топлива и его газификации, а снизу – газовая камера дожигания. Между ними находится керамическая горелка. Стоимость таких котлов от 2000 евро.

Еще один видеоматериал, объясняющий принцип работы твердотопливных пиролизных котлов

Пиролизные котлы с водяным контуром и без — высокоэффективное оборудование для качественного и быстрого обогрева помещений. Передовые технологии, лежащие в основе изготовления, абсолютная безопасность, высокая скорость нагрева и другие преимущества выделяют эти приборы в отдельную группу современных отопительных приборов, которые уже успели занять достойную нишу на рынке, приобрести широкую аудиторию поклонников и положительные отзывы.

Сущность пиролиза

Дрова, заложенные в камеру котла, постепенно прогорают и тлеют. В момент недостатка кислорода помимо тепла образуются дым и некоторое количество горючих газов. В отличие от древесного топлива, антрацит почти полностью состоит из углерода, что позволяет говорить о меньшем тепловом эффекте и выделении только угарного газа. В составе дров преобладает целлюлоза (углеводы) и содержится приличное количество воды, поэтому этот вид топлива выделяет самые разнообразные вещества.

Время сгорания газов минимальное, а сажа в процессе сгорания практически не образуется, что положительно сказывается на КПД отопителя. Для активизации процесса газовыделения котел должен быть хорошо прогрет. Чаще всего для этого используется специальная конструкция. Несмотря на то, что газовые котлы несколько дороже обычных твердотопливных моделей, эти затраты с лихвой окупятся в ближайшее время.

Устройство и принцип действия

В конструкцию котла входят 2 камеры: нижняя предназначена для пиролиза, а верхняя – для сжигания газов, выделяющихся в процессе горения. Поскольку все процессы протекают под воздействием высоких температур, все элементы и корпус котла должны быть выполнены из жаропрочных материалов. Чаще всего производители прибегают к чугуну из-за его сверхпрочности, хорошей устойчивости к коррозии и температурным воздействиям. Часто встречаются также котлы из стали, которые очень быстро нагреваются и также быстро остывают. Такие конструкции предусматривают наличие специального керамического покрытия, предохраняющего сталь от прогорания.

Принцип работы пиролизного котла заключается в процессе получения пиролизного газа из твердой древесины при температурном режиме от 200ºС до 800ºС и недостатке кислорода и последующем дожигании выделяющихся газов, которые смешиваются с вторичным воздухом уже в форсажный отсек.

Для этого:

• твердотопливные ресурсы помещаются в загрузочную камеру;
• с помощью регулятора выбирается и устанавливается режим горения, при достижении которого котел выполняет функции топки;
• после того, как камера сгорания достаточно прогреется, регулятор переходит в режим пиролиза. В этот момент перекрывается доступ воздуха, из-за чего древесина постепенно тлеет, а пространство наполняется большим количеством углекислого газа;

• газ подается во вторую камеру, которая обычно находится вверху котла, но в некоторых моделях может быть внизу;
• смешиваясь с кислородом, газообразное вещество сгорает, при этом выделяется дополнительное количество тепла, которое нагревает помещение.

Важно! Поскольку пиролизные котлы длительного горения с бытовым водяным контуром являются современными и производительными отопительными приборами, в них предусмотрена возможность легкого и эффективного управления процессом горения. Кроме того, они решают задачу создания благоприятных условий для образования максимального количества выделяемых газов и тепла.

Топливо

Одинаково производительные твердотопливные котлы могут работать на любом твердом топливе – это может быть торф, уголь (как черный, так и бурый), обыкновенная древесина, топливные брикеты. Поскольку все упомянутое сырье имеет свои отличительные особенности и качества, время их полного сгорания также превосходно. Например, время горения мягкой древесины составляет 5 часов, твердой древесины – 8 часов, а время горения угля достигает уже 10 часов.

В связи с этим любопытно и мнение специалистов: все они в один голос утверждают высокую производительность котлов, работающих на твердой и сухой древесине. Для достижения максимальной производительности, хорошего обогрева помещения и длительной бесперебойной работы оборудования рекомендуется использовать сухие дрова, длина которых не превышает 60 см, а влажность составляет 20 %.

Важно! Цвет пиролизного газа почти белый, при сгорании не должно образовываться никаких побочных веществ. Однако при чрезмерно высокой влажности твердого топлива не исключено появление смолы, копоти, резкое снижение теплотворной способности оборудования и даже его самопроизвольное затухание.

Сравнивая древесину и другое твердотопливное сырье, которое можно использовать только для бесперебойной работы пиролизного котла, с газом, можно отметить доступность и экологичность первых, дороговизну, а в ряде случаев невозможность строительства газопровода.

Что касается твердого топлива, то его предостаточно в каждом регионе России, и для его перевозки потребуется только магистраль и вместительный транспорт. Для многих сельских жителей настоящим спасением являются пиролизные котлы, работающие на твердотопливных ресурсах.

Преимущества пиролизных котлов

Перед покупкой и установкой такого отопительного оборудования следует тщательно выявить и проанализировать все плюсы и минусы той или иной модели или типа котла.

Итак, пиролизный котел длительного горения, по сравнению с другими отопительными приборами, имеет ряд неоспоримых преимуществ:

• расходуемое топливо доступно по цене и находится в свободном доступе;
• высокая эффективность при использовании дров и быстрый прогрев помещения вне зависимости от его габаритов;
• высокая скорость нагрева охлаждающей жидкости;
• длительная работа с одним циклом загрузки;
• доступная функциональность и простая регулировка интенсивности горения;

• простота обслуживания;
• хорошая стабильность работы и длительная безуходная эксплуатация;
• простота монтажа пиролизного котла, отсутствие необходимости прокладки и подключения трубопровода;
• потери тепла очень малы;
• легкая очистка оборудования за счет образования минимального количества золы в камере и дымоходе при работе;
• минимальный объем выбросов позволяет не загрязнять окружающую среду.

Пиролизные котлы длительного горения, к сожалению, не лишены недостатков. Одним из основных недостатков является цена устройства. Независимо от производителя и конструктивных особенностей пиролизных котлов, все они несколько дороже других твердотопливных приборов.

Кроме того, данные котлы являются одноконтурными устройствами, не предназначенными для нагрева хозяйственно-питьевой воды. Еще одним недостатком, о котором уже упоминалось ранее, является чувствительность оборудования к влажности древесины: при высоких показателях влажности может снижаться эффективность и экономичность устройства. Нельзя не отметить внушительные размеры агрегата. И, наконец, регулирование интенсивности горения возможно только в ручном режиме, полная автоматизация не предусмотрена.

Факторы эффективности пиролизных котлов

На производительность отопительного оборудования, эффективность и скорость обогрева помещений, помимо топливных ресурсов и их влажности, влияют также следующие факторы:

• комнатная температура;
• уровень температуры, который должен быть достигнут;
• наличие (отсутствие), а также качество утепления здания;
• особенности действующей системы отопления.

Как правильно выбрать котел

Если у вас есть возможность купить недорого или заготовить дрова заранее, то вы можете смело и надолго не сомневаясь в высокой производительности труда купить и установить дома пиролизный котел длительного горения.

Если вы совсем не уверены в такой возможности, то рекомендуем обратить внимание на котел, топка которого сочетает в себе 80% пиролизного сжигания твердотопливных ресурсов и 20% обычного. Эти устройства считаются комбинированными, так как позволяют качественно сжигать не только традиционные дрова, но и древесно-угольные отходы, отходы торфа, а также любую другую топливную смесь, влажность которой будет менее 50%. Такой комбинированный отопительный прибор способен сжигать около 80 % твердого топлива в режиме пиролиза, а остальные 20 % — в режиме самого обычного котла, работающего на твердотопливных ресурсах.

При покупке котла обязательно визуально оцените объем загрузочной камеры. Лучшим вариантом станет устройство, грузоподъемность которого сможет уместить дрова длиной 65 см. Важное значение имеет и покрытие камер: наличие керамобетона гарантирует целостность отсеков при максимальном нагреве, предохраняет стенки от прогорания и обеспечивает необходимое сгорание сырья.

Внимание! Ознакомьтесь с техническими характеристиками понравившегося оборудования. Обратите особое внимание на показатель продолжительности горения топливных ресурсов: средняя продолжительность горения не должна быть менее 10 часов.

Работа пиролизных котлов: видео

Пиролизные котлы для отопления: фото твердотопливные котлы внедряются в качестве основных или резервных источников тепла в системах отопления. И особенно хорошо зарекомендовали себя пиролизные котлы длительного горения. Они одновременно эффективны и экономичны!

Тема твердотопливных котлов в свое время потеряла свою актуальность, а сейчас вполне уверенно пробивается в сфере отопления. Этому успешно помогает рост цен на энергоносители (газ, нефть, электричество), а также большая популяризация индивидуального строительства домов и коттеджей.

Давайте посмотрим на их характеристики…

Кто они?

В группу пиролизных котлов для отопления обычно входят их твердотопливные «собратья», потребляющие в основном дрова.

Важно! Дрова в нашей стране имеют статус легкодоступного топлива. И, заметьте, возобновляемый. Главное помнить, что леса надо не только вырубать, но и сажать…

Сторонникам «хай-тека» нельзя нервничать! Это не прыжок в прошлое, а умная интеграция научных технологий в жизнь человека. Изучение пиролизного котла на дровах (даже самого простого) открывает начало внушительного списка его достоинств.

Преимущества пиролиза в отоплении

Длительный поиск энергосберегающих технологий мало затронул органическую химию. Ученые заметили, что в высокотемпературной среде с ограниченным доступом кислорода процесс горения многих органических твердых тел сопровождается стабильным выделением горючего газа, который сам по себе пригоден для дальнейшего горения. А при его горении выделяется большое количество тепла.

Другими словами, при сгорании одного топлива образуется новое (газообразное) топливо. Древесина в этом процессе лидирует!

Такой процесс образования горючего газа из твердых органических веществ при их тлении получил название пиролиз, что и определило название пиролизного отопительного котла. Их еще называют газогенераторными или твердотопливными котлами длительного горения.

Благодаря двухступенчатому сжиганию топлива (твердое и вновь образующееся газообразное) пиролизные котлы выделяют больше тепла при сгорании того же объема топлива, чем обычные твердотопливные агрегаты. То есть их эффективность намного выше.

Основным практическим преимуществом таких котлов является их способность работать длительное время (до 25-30 часов) на одной загрузке топлива. Это достигается намеренным ограничением подачи воздуха в камеру сгорания.

А как он устроен?

Отличие пиролизного котла от обычного твердотопливного котла в том, что он имеет две камеры сгорания. Он также имеет отдельный отсек для отходов от процесса сжигания.

Камера верхняя (газификационная) предназначена для загрузки топлива. В ней происходит первичное тление дров.

Из-за ограничения доступа воздуха в камеру в ней происходит экзотермическая реакция. Высокая температура от 200 до 800 °С приводит к образованию двух горючих компонентов: пиролизного газа и древесного угля.

Тепло, выделяющееся на этом этапе, расходуется также на сушку древесины и подогрев воздуха, поступающего в зону горения.

Далее газ поступает в среднюю камеру, где в «паре» с воздухом, втягиваемым в камеру вентилятором-дымососом при высокой температуре 1150-1200°С, воспламеняется с выделением значительного количества тепловой энергии и практически полное сгорание всего содержимого камеры.

Образующаяся зола, а также сажа попадают в нижнюю камеру, приспособленную для периодической очистки, периодичность которой зависит от качества топлива и интенсивности использования дровяного котла.

Высокотемпературные процессы, протекающие в пиролизном котле длительного горения, определяют требования к прочности всего агрегата. Используется сталь или чугун. Чугун более «медленный» (инерционный) как при нагревании, так и при охлаждении, но и более долговечен. Сталь улучшает динамику при нагреве, но быстрое охлаждение пиролизного котла не всегда удобно. Коррозионная стойкость чугуна выше, а стальные поверхности преимущественно покрыты керамическими материалами, что защищает металл от «разрушительного действия» высоких температур. Различные конструкционные материалы, наличие автоматики, мощность агрегата определяют его стоимость.

Совокупность достоинств и недостатков

Современные технологии, использующие пиролизные котлы, позволили присвоить им ряд преимуществ:

• КПД до 85% объясняется особенностями работы котла, обеспечивающего полное сгорание топлива;
• полное сгорание топлива обеспечивает минимизацию отходов;
• медленный процесс горения позволяет добавлять новую порцию топлива два, а в некоторых конструкциях, при экономном использовании, даже 1 раз в сутки;
• конструкция котла предусматривает возможность автоматического динамического регулирования мощности системы отопления в пределах 30-100%, путем регулирования скорости поступления воздуха в нижнюю камеру сгорания;
• экологическая чистота данной конструкции котла обеспечивается практически полным сгоранием как твердой, так и образующейся газообразной топливной массы, что обеспечивает низкие выбросы (примерно в 3 раза) в атмосферу углекислого газа;

Пиролизные котлы на дровах также имеют недостатки. Их также следует упомянуть:

• наименее значимым является необходимость постоянного питания агрегата. Но ввиду того, что современные системы отопления преимущественно с принудительной циркуляцией теплоносителя, для обеспечения работы циркуляционного насоса уже потребуется электроэнергия.
• «одноконтурные» пиролизные установки, что также легко компенсируется установкой накопительного котла системы горячего водоснабжения, что естественно приводит к дополнительным затратам;
• достаточно высокая цена, что также компенсируется экономичным расходом топлива;
• необходимость хоть и редкой, но все же «ручной» загрузки топлива. Этот недостаток успешно преодолевается новыми котлами на древесных гранулах, которые могут автоматически перезагружаться из топливного бункера или склада.

• «требовательные» к качеству древесного топлива, особенно к его влажности, для обеспечения высокоэффективной работы.

И в заключение о глобальном.

..

Как видите, энергосберегающие технологии прочно прижились в пиролизном котле длительного горения, реализовав в них свои текущие глобальные цели:

• минимизация расхода топлива;
• повышающий теплоотдачу топлива при сгорании;
• снижение концентрации врезающихся веществ в продуктах сгорания.

Установив в своем доме котел данного типа, вы не только оптимизируете время, затрачиваемое на его обслуживание, но и внесете свой вклад в сохранение природы.

В этой статье мы разберем принцип работы пиролизного котла длительного горения, ознакомимся с отзывами от его эксплуатации и посмотрим, кто из производителей готов предложить лучшие модели.

Каждый тип котла, будь то твердотопливный, газовый или жидкотопливный, имеет свои преимущества и недостатки. Жидкотопливные котлы имеют дорогое топливо, электрические постоянно зависят от сети… В то же время владельцы газовых котлов отмечают низкую стоимость топлива. Но конструкция такого типа подразумевает высокую опасность, поэтому их монтаж и обслуживание осуществляют специально обученные люди.

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приезжайте в один из магазинов вашего города. Доставка по всей территории РФ и стран СНГ.

Владельцы твердотопливных котлов знают, что достать топливо несложно: дрова и торф есть практически во всех жилых районах. Однако их обслуживание требует постоянной подачи топлива, очистки и постоянного внимания к технике безопасности. Но пиролизный котел длительного горения может помочь решить эти проблемы.

Пиролизный твердотопливный котел

Принцип работы

Современным и универсальным вариантом может стать твердотопливный пиролизный котел длительного горения. Как и другой агрегат, его можно использовать для отопления жилых помещений и горячего водоснабжения, обогрева теплиц или для обеспечения теплом промышленных и общественных помещений.

Пиролизный котел экономичен, его достаточно наполнять 2-3 раза в день. Многое зависит от топлива и температуры за окном. Бывает одноконтурным и двухконтурным, что позволяет строить различные схемы системы отопления и горячего водоснабжения.

Может эффективно работать на многих видах твердого топлива: бурый и каменный уголь, древесина, торф и др. Время сгорания сырья для газогенераторного котла вы можете посмотреть в таблице.

Если эти виды топлива недоступны или не могут быть приобретены, можно использовать любое ископаемое топливо.

Самым эффективным сырьем для пиролизного котла будет сухая древесина: она увеличивает время работы пиролизного котла и делает его более производительным.

Пиролизные котлы длительного горения работают за счет разложения углеродсодержащего топлива при недостатке кислорода на огромное количество горючих веществ и газов. Из-за этого устройства еще называют газогенераторными котлами.

Древесина (углеродосодержащее сырье) может разлагаться на твердый остаток (древесный уголь), ацетон, смолы, метиловый спирт и уксусную кислоту.

Как работает пиролизный котел

Вещества горючи и выделяют огромное количество калорий. Из-за этого твердотопливные пиролизные котлы имеют две камеры. Одна камера предназначена для закладки топлива и розжига. Другой — форсаж. Он удаляет газы, которые выделялись при сгорании сырья. Поскольку газы имеют высокую температуру, они смешиваются с поступающим воздухом и воспламеняются. В обе камеры воздух подается отдельно и в зависимости от него меняются сила сгорания и мощность.

Конструкция пиролизного котла может быть разной: в одних моделях камера дожигания расположена под первичной, в других — сверху:

1. Первый случай, когда камера находится вверху. Это самые распространенные конструкции, простые и удобные в использовании. Поскольку сырое топливо находится вверху, выхлопные газы выходят через трубу внизу. Такой котел с пиролизным сжиганием придется время от времени очищать от золы, потому что зола может попасть в камеру дожигания.
2. Второй случай, когда камера расположена снизу. Менее распространенный вариант, но в то же время имеет свои преимущества. Напротив, такие агрегаты не нуждаются в очистке от золы. Здесь газ поднимается вверх и с помощью форсунки попадает в дымоход и остывает.

Сравнение пиролизного и обычного твердотопливного котла

Если вы решили сделать пиролизный котел длительного горения своими руками, то учтите, что вам придется закупить все необходимые материалы и комплектующие для строительства. Плюс опыт в этой деятельности, инструменты и чертежи.

Отзывы пользователей

Владельцы пиролизных котлов длительного горения отмечают экологичность, хорошую производительность котлов и их высокий КПД (в среднем 85%, по сравнению с котлами прямого сжигания, где КПД составляет около 65%).

Пиролизный котел Buderus Logano S171 W

Еще одно отличие состоит в том, что газовый котел на дровах экономит около 40% топлива. Процессом пиролиза можно управлять: при желании установить мощность на 30% или включить агрегат на 100%. В конечном итоге это повышает эффективность использования топлива.

Здесь вся настройка регулируется автоматикой, ориентируясь на заданные стандарты. Как пример для сравнения — обычный котел. Его мощность условно регулируется вручную: открытые или закрытые двери, заслонки, обдувы.

Пользователи таких котлов отмечают длительное время горения топлива и практически полное отсутствие отходов. Бревна можно использовать и не рубить.

Из минусов владельцы пиролизных котлов отмечают высокую стоимость агрегатов и их постоянную зависимость от электричества, а также необходимость использования сухих дров.

При покупке пиролизного котла необходимо учитывать следующие параметры:

• КПД котла. По этому критерию лучшими компаниями-производителями считаются Viessmann, Buderus, Biasi, Dakon, Atmos, Ferroli, Viadrus.
• Из какого материала сделан теплообменник?
• Можно ли использовать дополнительное топливо и при этом не менять, а также какое основное топливо и какое дополнительное (могут быть различные комбинации, например, дрова-пеллеты, дрова-уголь и т. д.).
• Можно ли переоборудовать котел при смене горелки.

Пиролизный котел Atmos DC 15 E

Обзор производителей пиролизных котлов

На рынке представлено множество моделей пиролизных котлов длительного горения. Зарубежные и отечественные производители предлагают отопительные приборы различной комплектации и стоимости. Все агрегаты отличаются производительностью, которая описана в таблице ниже (отмечены некоторые популярные производители).

Производитель	Характеристика
Благо	Особенностью данного газогенераторного котла является его чрезвычайная энергонезависимость. Установка работает на естественной тяге, а не на искусственной подаче воздуха. Предполагает возможность отопления различными видами топлива (дрова, щепа, опилки, обрезки, старые покрышки, кожа, резина, полиэтилен), при этом может работать на сырой древесине (влажностью до 50%) без потеря мощности. Если конструкция малой мощности, то они справятся с влажностью до 30-35%. Мощность моделей от 12 до 58 кВт. Компания утверждает, что агрегат требует в среднем на 25% меньше топлива, чем другие котлы с таким же механизмом действия. Закладка топлива в них происходит каждые 12-18 часов. Гарантируется высокая безопасность и очевидна простота использования: автоматическое управление, автоматическая очистка топливных каналов и отсутствие дыма. Выбрать котел необходимой мощности можно исходя из площади отапливаемого помещения: БЛАГО-ТТ 15 — для отопления 150 м²; БЛАГО-ТТ 20 — на 200 м²; БЛАГО-ТТ 25 — на 250 м²; БЛАГО-ТТ 30 — на 300 м²; БЛАГО-Т2 Т-ВН-40 — на 400 м²; БЛАГО-Т2 Т-ВН-50 — на 500 м².
Атмос (Атмос)	Это чешская фирма, выпускающая более двухсот моделей отопительных котлов. Топка агрегатов, дрова, сжиженный газ. Есть комбинированные котлы, а под заказ можно сделать газовый котел. Компания Атмос выпускает агрегаты мощностью от 15 кВт, которые подходят для площадей 90-180 м², до 1000 м² и более для производственных помещений. Пиролизные котлы длительного горения могут работать на дровах, в этом случае они имеют маркировку Atmos DC, угольные и дровяные — Atmos C и Atmos AC, пиролизные котлы имеют маркировку Atmos DC 24 RS, DC 30 RS, а пеллетные котлы — Атмос. Маркировка котлов также содержит приставки GS, GSE и S. Первые два типа имеют цельнокерамическое покрытие обеих топок. За счет этого КПД становится выше, а процент выбросов углекислого газа в атмосферу значительно ниже.
Бош (Бош)	Отличаются возможностью широкой регулировки мощности. Их КПД составляет в среднем 80%, а объем воды в системе 76-124 литра. Может работать по дереву с влажностью до 25%. Производитель выпускает основные три типа котлов: Первый тип – стальные твердотопливные котлы Solid 2000 B. Их отапливаемая площадь составляет от 150 м² до 560 м². Они работают на самых разных видах топлива. Они удобны в использовании. Топка располагается сверху конструкции. Второй тип котлов производства Bosch – это чугунные котлы Solid 3000 H. Они также рассчитаны на помещения площадью от 150 м² до 450 м². Они не требовательны к качеству сырья. Третий тип – стальные пиролизные котлы мощностью 5000 Вт. Его КПД составляет 85%. Аппарат долго работает на одной заправке и отлично экономит топливо.
Виссманн (Vissmann)	Это стабильная компания, которая производит продукцию уже более ста лет. На сегодняшний день производитель имеет конкурентные преимущества в производстве оборудования для систем теплоснабжения. Котельное оборудование «Виссманн» пользуется популярностью на предприятиях и в условиях загородных домов, квартир и коттеджей. Продукция Viessmann – это продукция премиум-класса, качество которой соответствует своей цене, а также нормам и стандартам. Чрезвычайно экономичный, имеет высокий уровень безопасности и комфорта в эксплуатации.
Дакон (Дакон) 908:45	Мощность пиролизных котлов этого производителя колеблется от 18 кВт до 40 кВт. Все агрегаты экологичны и экономичны в работе (сгорание в камере с керамическим соплом повышает КПД иногда до 85%). Максимальная влажность твердого топлива достигает 20%. Пиролизный дровяной котел «Дакон» имеет большую камеру загрузки сырья. Это способствует увеличению времени работы котла без присмотра. Агрегат может сжигать бревна диаметром не более 130 мм. Максимальная длина поленьев варьируется в зависимости от размера топки в конкретной модели котла.

Таким образом, пиролизный котел позволяет добиться удобства эксплуатации твердотопливного агрегата за счет длительного сгорания топлива.

Бойлер Херста | Модели котлов| Виды в плане

Брошюра о линейке котлов Hurst

Промышленные котельные системы

---

Hurst Boiler, Inc. является ведущим производителем паровых и водогрейных котлов, работающих на газе, нефти, древесине, угле, твердом топливе, твердых отходах, биомассе и гибридном топливе.

Брошюра о коллекции продукции Hurst
4,164 МБ

Котлы Scotch Marine

Котлы серии 200

---

Конструкция двухходового котла исключает использование огнеупорных перегородок между проходами дымовых газов. Минимальное техническое обслуживание с прочной конструкцией для сверхдолгого срока службы. Эффективность позволяет сжигать нефть № 5 и № 6 с полным сгоранием с малым тепловыделением.

Брошюра серии 200
1,024 МБ

Фоллето де ла серия 200
530,554 КБ

Технические характеристики пара серии 200
57,856 КБ

Характеристики горячей воды серии 200
58,88 КБ

Технические характеристики пара серии 200
38,681 КБ

Характеристики горячей воды серии 200
38,985 КБ

Точки подъема оборудования
389,74 КБ

Котлы серии 250

---

Двухходовой полужидкий шотландский морской котел. Двухходовая конструкция исключает огнеупорные перегородки между проходами дымовых газов. КПД во многих случаях равен 3-х и 4-х ходовым котлам.

Брошюра серии 250
5,289 МБ

Технические характеристики пара серии 250
72,192 КБ

Технические характеристики пара серии 250
87,653 КБ

Характеристики воды Series 250
75,264 КБ

Характеристики воды Series 250
39,617 КБ

Точки подъема оборудования
389,74 КБ

Котлы серии 250 Вт

---

КОТЕЛ ВЫСОКОГО ДАВЛЕНИЯ мощностью от 20 до 2500 л.с. от 670 до 83 688 МБТЕ/ч. До 86 250 паровых страниц в час. 2-проходной скотч морской дизайн с мокрой конструкцией

Серия HBC 250 Вт
2,132 МБ

Характеристики пара серии 250 Вт
72,704 КБ

Точки подъема оборудования
389,74 КБ

Котлы серии 300

---

Трехходовой морской котел с сухим шотландцем. Задний дымовой короб включает вставной соединитель дымовой трубы и имеет задние двери с петлями и шлюпками.

Брошюра серии 300
5,415 МБ

Фоллето де ла серия 300
409,979 КБ

Технические характеристики пара серии 300
57,856 КБ

Характеристики воды Series 300
57,856 КБ

Технические характеристики пара серии 300
38,674 КБ

Характеристики воды Series 300
40,741 КБ

Точки подъема оборудования
389,74 КБ

Котлы серии 400

---

В трехходовом морском котле с водяным охлаждением используются новейшие технологии HVACR, и он идеально подходит для всех коммерческих и промышленных применений. Он обеспечивает эффективность использования топлива, которая превосходит большинство четырехходовых конструкций. В этих котлах нет большой огнеупорной задней двери, поэтому один технический специалист может легко получить доступ ко всем трубам.

Брошюра серии 400
3,706 МБ

Фоллето де ла Серия 400
418,266 КБ

Технические характеристики серии 400
38,427 КБ

Технические характеристики пара серии 400
62,976 КБ

Характеристики горячей воды серии 400
78,336 КБ

Точки подъема оборудования
389,74 КБ

Котлы серии 500

---

Мощность От 30 до 1500 л.с.; от 1 004 до 50 213 МБТЕ/ч; 15-300 фунтов на квадратный дюйм, пар; Вода до 60 фунтов на квадратный дюйм 4-PASS SCOTCH MARINE DESIGN с конструкцией Wetback Доступен низкий уровень выбросов NOx, МОДУЛЬНАЯ УСТАНОВКА НА СКИДКАХ

Конструкция Wetback устраняет дорогостоящие быстроизнашивающиеся огнеупорные задние двери и перегородки между проходами дымовых газов.

Брошюра серии 500
3,315 МБ

Фоллето Серия 500
432,728 КБ

Характеристики пара серии 500
38,593 КБ

паровая серия 500
56,32 КБ

Характеристики горячей воды серии 500
73,728 КБ

Характеристики пара серии 500
40,214 КБ

Характеристики горячей воды серии 500
38,928 КБ

Точки подъема оборудования
389,74 КБ

Котлы серии LPW

---

Модифицированный трехходовой шотландский жаротрубный котел. Разработан для минимальных зазоров, где установка и площадь пола являются проблемой. Прочные характеристики начинаются с самого толстого корпуса сосуда в своем классе, а также с большим объемом топки для максимальной эффективности сгорания.

Брошюра серии LPW
2,533 МБ

Подборка серии LPW
1,945 МБ

Характеристики пара серии LPW
51,712 КБ

Характеристики воды серии LPW
51,712 КБ

Характеристики воды серии LPW
35,264 КБ

Точки подъема оборудования
389,74 КБ

Котлы серии LPE

---

БОЙЛЕР НИЗКОГО ДАВЛЕНИЯ. Модифицированный трехходовой шотландский морской паровой котел. Предназначен для прохода через стандартную дверь 36 x 80 дюймов. Прочные характеристики начинаются с самого толстого корпуса сосуда в своем классе, а также с большим объемом топки для максимальной эффективности сгорания. На салазках и в модульной упаковке.

Брошюра серии LPE
2,521 МБ

Технические характеристики горячей воды LPE
37,731 КБ

Технические характеристики пара LPE
51,712 КБ

Технические характеристики горячей воды LPE
50,688 КБ

Фолетто Сейр LPE
545,947 КБ

Технические характеристики горячей воды LPE
29,275 КБ

Точки подъема оборудования
389,74 КБ

Специальные котлы Огайо

---

Трехходовой морской котел Scotch с мокрой спинкой. Очень большая печь для низкого тепловыделения.

Специальная брошюра Огайо
2,554 МБ

Фоллето-де-ла-Огайо Специальный
313,224 КБ

Особые характеристики Steam для Огайо
63,488 КБ

Точки подъема оборудования
389,74 КБ

Котлы Евросерии

---

Доступно 8 моделей мощностью от 100 до 2000 л.с. Давление пара до 15-300 PSI. Горячая вода Раздел I и Раздел IV

Брошюра серии Евро
1,291 МБ

Серия Евро Esp.
1,466 МБ

Технические характеристики пара серии Euro
57,856 КБ

Технические характеристики горячей воды серии Euro
75,264 КБ

Точки подъема оборудования
389,74 КБ

Котел серии EGO

---

3 или 4 ПРОХОДА SCOTCH MARINE DESIGN с Wetback Construction/Combustion. Топливо: газ или масло с Combo Electric

Котел Hurst EGO
2,363 МБ

Пресс-релиз Hurst EGO
160,443 КБ

Котлы серии LPX

---

Модифицированный двухходовой шотландский морской котел. Разработан для минимальных зазоров, где установка и площадь пола являются проблемой. Прочные характеристики начинаются с самого толстого корпуса сосуда в своем классе, а также с большим объемом топки для максимальной эффективности сгорания.

LPX-серия
525,446 КБ

Точки подъема оборудования
389,74 КБ

Противоточная серия

---

Новое противоточное устройство Hurst повышает эффективность котла без увеличения площади поверхности теплопередачи и перепада давления дымовых газов в котле.

Инновации в отрасли
1,592 МБ

Термальный Мастер
407,512 КБ

Точки подъема оборудования
389,74 КБ

Термалмастер

---

Компания Hurst Boiler рада объявить об одобрении патента на революционно новый противоточный котел Hurst Boiler Thermal Master с функциями, повышающими эффективность котла.

HBC-09534-ThermalMaster 1-8-14
2,016 МБ

Точки подъема оборудования
389,74 КБ

Бойлерные системы на салазках

---

Компания Hurst Boiler предлагает специализированные блоки котлов премиум-класса для всех типов паровых и водогрейных котлов.

Котельные установки на салазках
376,149 КБ

Точки подъема оборудования
389,74 КБ

Блоки для паровых и водогрейных котлов

---

Компания Hurst Boiler предлагает специализированные блоки котлов премиум-класса для всех типов паровых и водогрейных котлов.

Котельные установки на салазках
376,149 КБ

Точки подъема оборудования
389,74 КБ

Гибридная конденсационная система с горячей водой

---

Инновационная конструкция включает в себя сверхтяжелые стальные котлы Hurst и высокопроизводительную систему рекуперации тепла, обеспечивающую желаемое повышение эффективности.

Точки подъема оборудования
389,74 КБ

СтекМастер

---

Экономайзер внутренней дымовой трубы Hurst — это устанавливаемое на заводе устройство, предназначенное для повышения эффективности работы котла и снижения эксплуатационных расходов в течение всего срока службы котла.

СтекМастер
1,29 МБ

Точки подъема оборудования
389,74 КБ

Проект синхронного управления

---

Последовательные системы регулирования тяги используются для поддержания предсказуемого и надежного давления дымовых газов на выходе из котла.

Управление черновой синхронизацией
2,166 МБ

Топочные котлы

Серия 45 Котлы

---

Конструкция трехходовой топки. Самая толстая котельная сталь в отрасли. Эффективность и гибкость — газ, нефть, мазут и комбинация газ/нефть. Доступен с конфигурацией Low NOx.

Брошюра серии 45
3,224 МБ

Фоллето де ла Серия 45
462,499 КБ

Серия 45 Технические характеристики Вода
59,392 КБ

Технические характеристики серии 45
40,366 КБ

Технические характеристики Series 45 Steam
60,928 КБ

Точки подъема оборудования
389,74 КБ

Котлы серии 100

---

Конструкция трехходовой топки. Самая толстая котельная сталь в отрасли. Эффективность и гибкость — газ, нефть, мазут и комбинация газ/нефть. Доступен с конфигурацией Low NOx.

Брошюра серии 100
3,205 МБ

Фоллето де ла Серия 100
404,127 КБ

Технические характеристики серии 100
38,244 КБ

Серия 100 Технические характеристики Вода
60,416 КБ

Технические характеристики Series 100 Steam
60,928 КБ

Точки подъема оборудования
389,74 КБ

Вертикальные котлы

4VT Циклон горячей воды

---

Циклонный водогрейный котел отличается исключительно высокой эффективностью, низкими расходами на топливо и чрезвычайно прочной конструкцией.

4VT Циклон Горячая вода
2,881 МБ

Фоллето де ла 4VT Cyclone
26,704 КБ

Технические характеристики циклона 4VT для горячей воды
31,1 КБ

Технические характеристики циклона 4VT для горячей воды
59,904 КБ

Точки подъема оборудования
389,74 КБ

4VT Cyclone Steam

---

Циклонный паровой котел обеспечивает исключительно высокую эффективность, низкие затраты на топливо и чрезвычайно прочную конструкцию.

Брошюра о циклонном паре 4VT
3,549 МБ

Фоллето де ла 4VT Cyclone
887,154 КБ

Технические характеристики пара 4VT Cyclone
31,754 КБ

Технические характеристики пара 4VT Cyclone
61,952 КБ

Точки подъема оборудования
389,74 КБ

Серия VIX

---

Конструкция с вертикальной дымогарной трубой включает высокоэффективные дымогарные трубы с ребрами X-ID. Смонтированные на салазках комплексные системы легко устанавливаются. Серия VIX занимает меньше места, чем большинство типичных вертикальных котлов.

Брошюра серии VIX 2017
3,38 МБ

Технические характеристики горячей воды серии VIX
60,416 КБ

Технические характеристики пара серии VIX
57,856 КБ

Технические характеристики горячей воды серии VIX
40,04 КБ

Технические характеристики пара серии VIX
42,081 КБ

Точки подъема оборудования
389,74 КБ

Серия ОВЧ

---

Гибридный котел VHF (Vertical Hand Fired) — это последнее достижение компании Hurst, отражающее наши постоянные разработки в области твердотопливных котлов.

Брошюра о серии УКВ
3,361 МБ

Точки подъема оборудования
389,74 КБ

Системы котлов на биомассе

Системы котлов на биомассе

---

GO Углеродно-нейтральный с котлом Hurst на биомассе. Сокращайте выбросы углерода, сокращайте выбросы, сокращайте эксплуатационные расходы и расходы на топливо и ПРОДАВАЙТЕ свои углеродные баллы.

Сбор биомассы
13,882 МБ

Системас Биомаса
6,761 МБ

Белая книга по твердому топливу
4,354 МБ

Оптимизация сжигания твердого топлива
2,78 МБ

Твердотопливные котлы

Твердотопливные котлы: Уголь

---

C-01 Углеотстойник HPD
353,038 КБ

C-02 Углеромайзер HPD UF
197,691 КБ

C-03 Угольный аппарат HPD CG
322,23 КБ

C-04 Топка LPD CG
362,782 КБ

C-05 Гибрид WW CG
727,042 КБ

C-06 Гибрид WW CG SH
737,276 КБ

Гибридная угольная электростанция Chaingrate
548,198 КБ

Гибридная угольная электростанция Super Heat Chainrate
588,695 КБ

Топочная установка C-09
601,666 КБ

Угольная котельная С-102
512,581 КБ

C-11 Топка-угольная установка
315,153 КБ

Силосная угольная котельная С-12
704,168 КБ

C-14 Топка — Установка мокрой очистки
356,284 КБ

Топочная установка С-15
586,79 КБ

C-16 Топка-мокрый скраб
379,828 КБ

C-17 Топка-Мокрая установка
343,864 КБ

Топка LPD CG
362,782 КБ

Вид сверху на твердое топливо

---

ЮФО 150 л. с.
34,328 КБ

ЮФО 200 л.с.
25,653 КБ

ЮФО 250 л.с.
35,096 КБ

ЮФО 300 л.с.
60,418 КБ

ЮФО 350 л.с.
27,547 КБ

ЮФО 400 л.с.
27,18 КБ

ЮФО 450 л.с.
63,071 КБ

ЮФО 500 л.с.
39,767 КБ

сфд 600 л.с.
131,139 КБ

Котлы на твердом топливе: дрова

---

Топка W-01 LPD HF
123,276 КБ

W-02 Гибрид РГ
479,336 КБ

Топка W-03 HPD UF
301,382 КБ

W-04 Гибрид CG
527,826 КБ

W-06 Гибридный ПФ
580,358 КБ

W-07 Гибрид УФ
694,565 КБ

W-08 Гибридный топливный пол RG
480,697 КБ

W-10 Hybrid FG Топливный пол
431,315 КБ

Топливный пол топки W-11
338,498 КБ

W-12 Титан III
3,055 МБ

W-15 Гибрид ФГ
489,048 КБ

Топка W-16 HPD UF Силос
269,664 КБ

W-17 Силос Гибрид
475,59 КБ

W-18 Hybrid RG-бункер
507,238 КБ

W-19 УКВ гибрид
400,533 КБ

Топка W-20a HPD UF
382,521 КБ

Топка W-20b HPD UF
383,844 КБ

Топка W-20c HPD UF
385,563 КБ

W-21 Hybrid RG-Fuel Floor
555,788 КБ

Топка W-22 RG
343,062 КБ

W-23 Hybrid RG Green Burner
302,059 КБ

Топка W-24 N65 RG
333,264 КБ

W-25 Топка-W Этаж
280,973 КБ

Топка-бункер W-26
345,849 КБ

Топка W-27 N65 RG Силос
322,15 КБ

Топка W-28 N65 RG W Пол
312,322 КБ

Твердотопливные котлы: CHP

---

HURST-CoGen-Биомасса
2 МБ

Отопление зеленых домов
538,855 КБ

S100 Цепная ставка
311,619 КБ

Дровяной завод 110000
498,564 КБ

Дровяная установка 240
531,147 КБ

Системы питательной воды

Feedmiser

---

Для всех типов паровых котлов с давлением до 300 psig. Открытые вентилируемые системы питательной воды. Полностью с трубами и проводкой. Промышленный рейтинг. Готов к установке от 30 до 1000 галлонов. (Большие размеры по запросу).

Брошюра Feedmiser
1,906 МБ

Фоллето
631,774 КБ

Характеристики фидмайзера
43,52 КБ

Характеристики фидмайзера
27,838 КБ

Точки подъема оборудования
389,74 КБ

Оксимайзер

---

Комплектные системы деаэрации, производительность от 5000 до 200000 частей в час. Кондиционирует питательную воду до 0% CO2 и 0,005 см3/л кислорода.

Брошюра Oxy-Miser
4,501 МБ

Фоллето Окси-Скупой
451,687 КБ

Характеристики Oxy-Miser Двойной бак
40,96 КБ

Характеристики Oxy-Miser Двойной бак
35,379 КБ

Характеристики Oxy-Miser
44,544 КБ

Oxy-Miser Spec
68,254 КБ

Система рекуперации тепла с обдувом поверхности

---

Высокотемпературная вода, удаляемая из системы «поверхностной» продувки котла, несет ценную тепловую энергию, которая обычно теряется в канализации. Система рекуперации тепла котла Hurst может восстановить эту сброшенную впустую энергию и передать ее в подпиточную воду котла для повышения общей эффективности.

Система рекуперации тепла с обдувом поверхности
2,116 МБ

Деаэратор с двумя резервуарами

---

Система питания котла Hurst с двумя баками Oxy-Miser серии «DOM» представляет собой деаэратор распылительного типа и уравнительный бак конденсата, объединенные в единое целое с общей стойкой и головкой насоса.

Деаэратор с двумя баками Hurst DOM
1,61 МБ

Сепараторы продувки

Сепараторы продувки

---

Сепаратор продувки Hurst Boiler Company (HBC) предназначен для забора воды из котла во время продувки и снижения ее давления до атмосферного для утилизации.

Брошюра по продувочным сепараторам
3,13 МБ

Рекуперация тепла от BDS
320,696 КБ

Сепараторы продувки Folletto
200,069 КБ

Технические характеристики продувочных сепараторов
37,376 КБ

Интегрированные системы управления

Интегрированные системы управления

---

Предлагая интеграцию и масштабируемость, новые высокоэффективные интегрированные системы управления от Hurst Boiler для мониторинга и связи в котельных обеспечивают расширенные возможности диспетчерского управления котлами для всех новых и устаревших продуктов Hurst.
