Воздушное отопление на твердом топливе

Д. Чубарев

В последнее время, для организации отопления нежилых помещений все большую популярность приобретают системы воздушного отопления. Об их особенностях и отличиях от традиционных систем с промежуточным теплоносителем и пойдет речь в данном материале

Воздушное отопление известно в мире достаточно давно. Особенно распространены данные системы в таких странах, как США и Канада. Там они широко используются не только для обогрева производственных помещений, но и в жилых домах, и коттеджах.

Преимущества такого отопления очевидны – это отсутствие необходимости в промежуточном теплоносителе, а, следовательно, не нужно оборудовать системы с отопительными приборами, подготавливать воду и т.п. Кроме того, системы воздушного отопления можно использовать и летом – для вентиляции помещений.

Системы воздушного отопления обладают более низкой, по сравнению с водяными системами, инерционностью. Это позволяет практически моментально прогревать помещение до рабочей температуры после длительного простоя. В отличие от классической системы водяного отопления, системе воздушного отопления не грозит риск «размораживания».

В случае применения воздушного отопления, подогретый воздух подается по проложенным в здании или сооружении каналам в отапливаемое пространство. Как правило, часть воздуха возвращается обратно для повторного нагрева, то есть происходит рециркуляция. Еще часть забирается снаружи и создает, таким образом, приток свежего воздуха, обеспечивая вентиляцию.

Типы воздушного отопления и принцип работы

Воздушное отопление может быть, как естественным (гравитационным), так и принудительным.

В первом случае перемещение воздуха происходит за счет разности температур и плотностей воздушных масс. При такой организации отопления, поступающий через вентиляционные воздуховоды теплый воздух вытесняет холодный в нижнюю часть помещения, к расположенным там воздухозаборникам. По экономичности гравитационные системы не имеют себе равных, поскольку не требуют наличия вентиляторов. На их работу, в свою очередь, не расходуется электроэнергия.

Однако, к сожалению, хрупкий температурный баланс, необходимый для работы естественной системы отопления, легко нарушить. Для этого достаточно даже небольшого сквозняка, вызванного открытием окна.

В системах с принудительной циркуляцией используется внешний источник энергии для обеспечения требуемой интенсивности циркуляции. Такая система более эффективна и не зависит от открытых дверей и окон. Кроме того, применение вентиляторов дает широкие возможности регулирования подачи и температуры в помещении, что достаточно несложно организовать с использованием современных систем автоматизации. Управление климатом можно производить через программируемый термостат с настройками температуры воздуха и различных режимов. Таким образом, обеспечивается комфортность и экономность системы отопления.

Воздушные теплогенераторы

Для нагрева воздуха, в принципе, можно использовать любой теплогенератор. Однако, учитывая дороговизну таких традиционных энергоресурсов, как газ или электроэнергия, а также сложности с их подключением к новым объектам в Украине, в последнее время все большее распространение получают энергетические установки на твердом топливе. Определенную роль в этом играет и то, что такие теплогенераторы, в случае применения пеллет, по удобству использования и эффективности практически сравнимы с газовым оборудованием.

Более того, в случае воздушного отопления, твердотопливные агрегаты фактически не являются котлами, а потому при их установке и эксплуатации не требуется согласований с органами охраны труда. Кроме того, есть вариант использования мобильных транспортабельных теплогенераторов (рис. 1).

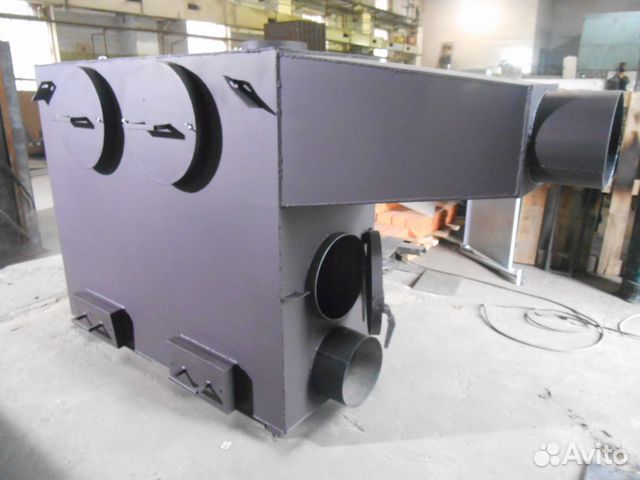

Рис. 1. Мобильная твердотопливная установка для воздушного отопления

Из объективных недостатков систем воздушного отопления стоит отметить большой диаметр или сечение воздуховодов при организации автономных канальных систем, что обуславливает необходимость организации достаточно крупных технологических отверстий в стенах и других ограждающих конструкциях, и часто делает невозможным применение системы воздушного отопления в уже построенных жилых, офисных и общественных зданиях. В связи с вышесказанным, системы воздушного отопления наиболее приемлемы для однообъемных помещений или для интеграции в новостройках.

Особенно широкие перспективы применения твердотопливных теплогенераторов прослеживаются для нежилых помещений: склады, спортивные объекты, производственные помещения и сельскохозяйственные постройки. Здесь не такие высокие требования к уровню шума, который неизбежно возникает при транспортировке и нагнетании воздуха, а малая инерционность систем позволяет получать дополнительную экономию, например, отключая нагрев воздуха в нерабочее время. И, после, позволяет практически моментально прогревать помещение до рабочей температуры после длительного простоя.

В качестве примера использования воздушного отопления для нежилых помещений, можно привести широко распространенное в Турции и южных странах Евросоюза применение: для создания необходимого микроклимата в теплицах, помещениях для животных и птицефермах. В этом случае система воздуховодов большей частью из синтетического материала (рис. 2) обустроена таким образом, что нагретый воздух подается через перфорацию в необходимые области сооружений. Таким образом, поддерживается необходимая для вегетации растений или комфортная для животных температура. В качестве топлива при этом используются отходы сельского хозяйства – косточки плодовых культур.

Рис. 2. Системы воздуховодов для отопления теплицы и птицефермы

При выборе оборудования для воздушного отопления учитываются такие основные необходимые характеристики, как напор и расход воздуха, а также разница температур (ΔT), на которую агрегат способен нагреть наружный воздух. На практике, в стандартных решениях наиболее часто используются два типа теплогенераторов – среднетемпературные (с нагревом на 90 °С) и высокотемпературные (160°С). Во втором случае, оборудование может применяться в сельском хозяйстве для сушильных комплексов.

В качестве топлива для воздушных твердотопливных котлов целесообразно использовать древесные пеллеты. Однако, в случае, если соображения размещения объекта, логистики доставки топлива, или производственные особенности говорят об экономической выгоде другого решения, можно подобрать теплогенератор и на любом другом типе твердого биотоплива.

Среди представленных в Украине твердотопливных теплогенераторов можно отметить оборудование компаний Kozlusan (Турция), Turella (Португалия/Италия), Binder (Австрия). Как правило, особенности данных теплогенераторов предусматривают конструкцию теплообменников с более толстостенными, в отличие от водяных котлов, трубами, поскольку более высока разница температур поверхности теплообмена и наружного воздуха.

Как правило, современные воздушные твердотопливные теплогенераторы отличаются высокой степенью автоматизации и удобства обслуживания. К примеру, промышленные агрегаты на пеллетах PEL-Н Series фирмы Kozlusan, мощностью 116 — 1 163 кВт оснащены автоматическими системами для организации следующих процессов: подачи топлива, розжига, перемешивания топлива, золоудаления. Управление работой теплогенераторов осуществляется посредством контроллера.

Высокий уровень автоматизации позволяет эксплуатировать данные котлы без постоянного пребывания обслуживающего персонала. Кроме того, обеспечивается модуляция мощности в пределах 20–100%. Предусмотрены противоаварийная и противопожарная сигнализации.

Теплогенераторы оборудованы механизированным сжиганием сыпучего топлива на реторте, с нижней подачей. На нее топливо подается шнеком. Первичный воздух нагнетается под решетку, через отверстия, расположенные на боковых поверхностях полусферы. Реторта охлаждается первичным воздухом. Вторичный воздух подается, через ряд отверстий, расположенных над вершиной конусообразной горки топлива. Для достижения оптимального соотношения расходов воздуха и оптимизации процесса горения подвод первичного и вторичного воздуха регулируется раздельно. Отработанные дымовые газы из топки, проходя через двухходовой пучок дымогарных труб и переходник дымохода, отдают тепло теплоносителю.

PEL-Н Series изготовлены из толстолистовой «котельной» стали (8–10 мм), утеплены базальтовой изоляцией и облицованы листовым металлом с полимерным покрытием. Дверцы для обслуживания изолированы огнеупорным бетоном.

Агрегаты не требовательны к качеству топлива. В частности, за счет системы автоматического перемешивания топлива на горелке, можно сжигать высокозольное топливо, например, пеллеты из лузги подсолнечника. Возможна также установка котлов в каскад.

Пример использования

К реализованным в Украине проектам с использованием воздушного отопления, относится, в частности, проект отопления теннисного клуба в г. Днипро. При его строительстве в 2014 году была применена система отопления на основе твердотопливного пеллетного теплогенератора Kozlusan PEL-H 400 (рис. 3). Благодаря нему температура в помещении поддерживается на уровне не менее +18°С даже в морозные зимние дни. Это оптимально для занятий спортом. Кроме того, в данном случае система используется не только для отопления, но и для поддержания устойчивости особой воздухоопорной конструкции. Применение воздушного нагрева позволяет также обеспечивать необходимый приток свежего воздуха (воздухообмен). При этом качество внутреннего воздуха контролируется датчиком CO2.

Рис. 3. Твердотопливный теплогенератор в системе воздушного отопления воздухоопорной конструкции

Работа системы организована по следующей схеме. Воздух поступает через специальную заборную решетку, проходит через теплогенератор, а затем попадает в камеру смешивания, где к нему подмешивается определенная часть свежего воздуха с улицы, для обеспечения одновременной вентиляции. Подогретый воздух подается вентилятором по системе воздуховодов к клапану воздухоопорной конструкции. Рабочий цикл системы постоянно повторяется до тех пор, пока в помещении не будет зафиксирована определенная температура, а управление климатом производится через программируемый термостат с настройками температуры воздуха и различных режимов. Наличие отдельно стоящего бункера для пеллет объемом 13 м3 позволяет эксплуатировать установку без постоянного присутствия обслуживающего персонала.

В качестве примера воздушного отопления тепличного комплекса приведем проект, реализованный фирмой Agroturella.

Основой системы является твердотопливный теплогенератор Turella Biomax 350P мощностью 407 кВт, использующий в качестве топлива древесные пеллеты или оливковые косточки (сезонно). Система поверхностных воздуховодов обустроена таким образом, чтобы обеспечить равномерный прогрев грунта и воздуха в зоне роста растений (рис. 4). При этом частично применяются металлические воздуховоды большого диаметра.

Рис. 4. Котел и система воздуховодов в теплице

Система воздушного отопления отличается сравнительно простым и не трудоемким монтажом, что позволяет существенно сократить время установки и ее стоимость.

Читайте статьи и новости в Telegram-канале AW-Therm. Подписывайтесь на YouTube-канал.

Переглянуто: 14 452


Вас може зацікавити:

  • Автоматический пеллетный котел
  • Воздушное отопление
  • Твердотопливный котел

Вам також може сподобатися

«Тепла підлога»: прилади та схеми застосування

Теплові насоси – що треба знати? II-частина

Воздушный тепловой насос: устройство, режимы работы, цена

Підготовка системи опалення до зими: поради фахівця


Воздушное отопление частного дома своими руками

Главная » Оборудование » Воздушное отопление частного дома своими руками

Оптимальная схема обогрева частного дома не должна ставить в тупик уже после того, как дом построен и проведены пусконаладочные работы по отоплению. Просчитывать нужно все заранее и чем больше схем обогрева мы рассмотрим, тем больший у нас будет выбор. Даже, если такая схема, как воздушное отопление, не подходит для конкретного дома, мы будем знать, что такая схема есть.

Содержание:

  1. Воздушная система отопления
  2. Отказ от теплоносителя — основа системы
  3. Воздухонагреватели на твердом топливе и другие виды воздушного отопления
  4. Схемы воздушного обогрева

Воздушная система отопления

Воздушная отопительная система может работать как на охлаждение, так и на отопление. Это система подразумевает терморегуляцию помещений в процессе подачи воздуха нужной температуры. Есть у нее некоторые необычные, или точнее, непривычные особенности, по сравнению с классической водяной системой отопления.

Основным положительным свойством такой системы есть то, что воздух в комнате прогревается очень равномерно. А это полностью исключает появление резких запахов, как, к примеру, в случае с печкой. В доме с воздушной системой отопления никогда не запотеют стекла, никогда не будет малейших признаков конденсата и его последствий. Нагрев воздуха происходит настолько равномерно, что в зависимости от мощности системы, она способна обогреть довольно большие объемы и такой схемой пользуются при отоплении залов, цехов и ангаров.

Отказ от теплоносителя — основа системы

Большим преимуществом воздушной системы отопления есть полный отказ от сложных систем циркуляции теплоносителя, в результате чего теряется довольно большое количество тепловой энергии. Не менее важным фактором будет безопасность использования такой системы. Дело в том, что в классической системе отопления по трубам циркулирует довольно агрессивная жидкость или вода с высокой температурой, да еще и под давлением. Стоит системе потерять герметичность, как теплоноситель начинает представлять серьезную опасность как для технического состояния помещения, так и для людей. Воздушное отопление такого себе не позволяет.

Классическое отопление с применением теплоносителя и системы трубопроводов в обязательном порядке предполагает профилактические работы, а ремонт такой системы зимой представляется довольно сложным мероприятием. Не говоря уже о свойствах воды расширяться при замерзании и опасности разморозить всю систему. Это неприятное свойство системы, особенно в тех помещениях или домах, которыми не пользуются круглый год.

Воздухонагреватели на твердом топливе и другие виды воздушного отопления

Воздушное отопление включает в состав системы воздухонагреватели, которые могут нагревать воздух несколькими путями:

  • горячей водой;
  • паровой нагрев;
  • твердым и жидким топливом;
  • электричеством.

Поэтому и аппараты для нагрева воздуха могут быть совершенно разными. Вот краткое описание некоторых из них:

  1. Водные нагреватели воздуха. Такие приборы обогревают довольно большие помещения и применяются в основном в административных зданиях и общественных зданиях. Для жилых домов такие системы применяются крайне редко.

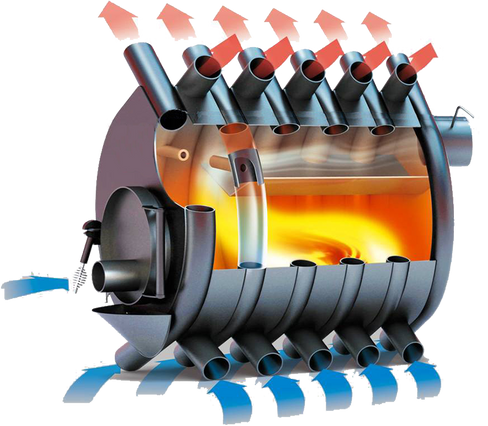

  2. Нагреватели на твердом топливе. Теплогенераторы на твердом топливе представляют собой простое устройство, которое состоит из теплообменника, топки и нагнетающего вентилятора. Топливо сгорает в теплообменнике, а холодный воздух подается снизу специальным вентилятором. Проходя через теплообменник, воздух нагревается и подается в воздуховоды, где проходит очистку и направляется в помещение.
  3.  Электрические теплогенераторы. Такие устройства применяются нечасто, потому что стоимость их значительно превышает газовые и твердотопливные теплогенераторы. Тем не менее, они более работоспособны, но требуют частого обслуживания. Есть некоторые модели, которые совмещают электрический нагрев воздуха с водяным.

В частных домах наиболее распространены теплогенераторы, которые работают на газе, твердом и жидком топливе. Газовые и жидкостные генераторы унифицированы между собой, поскольку горелка, которая греет теплообменник, может работать на двух видах топлива даже без перенастройки системы.

Схемы воздушного обогрева



Независимо от того, какой используется теплогенератор, все же главной частью системы остается правильно организованная циркуляция воздуха, а именно организация воздуховодов. Систем есть тоже несколько и используют их по-разному, в зависимости от типа помещения и от его предназначения.

Прямоточная система обогрева

Такая система наиболее проста и воздушное отопление частного дома своими руками доверяют именно ей. Схема предполагает установку в нижней части дома твердотопливный котел с теплообменником, через который проходит воздух. Он нагревается и поступает в воздуховоды, которые раньше располагали прямо в стенах в полостях. Такая система малоэффективна и в чистом виде ее перестали использовать. Зато популярность получила другая система.

Рециркуляционная система обогрева

Такая схема применяется в основном с газовыми и дизельными нагревателями. Для ее реализации в современных домах прокладывают воздуховоды, по которым воздух поднимается на верхний этаж, где остывает и снова поступает в нижнюю часть здания. Рециркуляционная система более экономична, чем прямоточная, поскольку теплый воздух не уходит из дома, а циркулирует.

Собрать такую систему вполне может каждый своими руками. Только при этом нужно учесть расходы на содержание нагревательного элемента, объем дома и цену самого оборудования. Воздушное отопление, скорее всего, имеет большое будущее, а реализация схем воздуховодов еще не сказала свое последнее слово.

Читайте также Вакуумный насос для откачки воздуха, Водяное отопление частного дома своими руками

Системы сжигания твердого топлива | Продукты

Твердое топливо

Системы сжигания

Корпорация ONIX предлагает полную линейку промышленных горелок для сжигания твердого топлива с максимальной мощностью 120 миллионов БТЕ/час. Эти циклонные горелки предлагают альтернативу возобновляемым источникам энергии с выбросами, достаточно чистыми, чтобы конкурировать с выбросами горелок, работающих на природном газе. Ошеломляющее время отклика этих горелок позволяет управлять многими хрупкими промышленными операциями, такими как: сушилки, бойлеры, вращающиеся печи и промышленные воздухонагреватели. Сжигание твердого топлива открывает дорогу к миру недорогих, экологически чистых, возобновляемых видов топлива с нулевым выбросом углерода. Существующие горелки на ископаемом топливе могут быть модернизированы, чтобы предприятия могли сжигать газ, жидкое или твердое топливо.

Циклонные печи

Сжигание

Циклонные печи стали основной альтернативой обычным горелкам. Области применения включают как крупные коммунальные котлы, так и промышленные процессы, в которых возобновляемая энергия может быть рентабельна. Горелка на твердом топливе серии ONIX Corporation работает по методу «циклонного сжигания». При циклонном сжигании горение происходит при положительном давлении, а не при небольшом отрицательном давлении, характерном для большинства систем твердого топлива, работающих на суспензии.



Твердое топливо

Системы сжигания

Эти горелки способны производить от 400 000 до 120 млн БТЕ в час и могут достигать температуры 2000°F, экономя деньги на каждом используемом БТЕ. Наша полная линейка горелок на твердом топливе находит широкое применение в промышленности, включая модернизацию горелок, работающих на природном газе, источников тепла для сушилок, источников тепла для печей, источников тепла для котлов, систем выработки электроэнергии, а также для обогрева промышленных помещений.

Корпорация ONIX гордится тем, что соответствует и превосходит местные, государственные и федеральные стандарты качества воздуха. У нас есть данные об эффективности тестирования стека (проведенного в присутствии Агентства по охране окружающей среды), документально подтверждающие выдающиеся характеристики в категориях PM/PM10, SOx, NOx и CO. В настоящее время в эксплуатации находятся сотни твердотопливных горелок корпорации ONIX, обеспечивающих триллионы британских тепловых единиц чистой возобновляемой энергии за небольшую часть стоимости ископаемого топлива. Многие компании окупают инвестиции в течение одного года, помогая предотвратить изменение климата.

Циклонный

Горение

Циклонное сжигание происходит в специально сконструированных цилиндрических реакторах, которые выпускают горячие газообразные продукты сгорания непосредственно в последующий процесс. Измельченная древесина вдувается в циклонную горелку, где она немедленно окисляется. Центробежное действие прижимает несгоревшие частицы к цилиндрической стенке горелки, где происходит окисление полукокса. В циклонной горелке создается очень высокая турбулентность, и окисление полукокса происходит за миллисекунды.

Интенсивность горения в циклонных горелках значительно выше, чем в обычных топках с дровяным подвесом. Энергия циклонического действия прижимает древесные частицы к стенке горелки, способствуя не только быстрому сгоранию, но и классификации твердых продуктов. Циклонные горелки обычно удаляют 99% твердых продуктов сгорания. Эти твердые продукты сгорания, которые слишком малы, чтобы быть видимыми, увлекаются воздушным потоком, а затем поступают в последующий процесс, где они удаляются в виде летучей золы с помощью системы контроля твердых частиц.

Эта система на твердом топливе предназначена для древесного топлива, имеющего «нормальный гранулометрический состав» с максимальным размером частиц 1/4″, низшей теплотворной способностью 7500 БТЕ/фунт или выше, содержанием золы 6% или менее, содержание влаги 10% или менее и постоянная плотность 10-25 фунтов на кубический фут.

Пример

Поток оборудования

Твердое топливо

Система подачи

Корпорация ONIX предлагает множество вариантов подачи твердого топлива к горелке. Система подачи топливных баков корпорации ONIX хранит топливо в противомоскитных топливных баках, установленных на тензодатчиках. Эти тензодатчики отслеживают расход топлива и отображают уровень топлива в процентах через Onix-OS©. Система подачи в резервуары корпорации ONIX оснащена датчиком высокого уровня для предотвращения переполнения резервуара.

Система загрузки бункера корпорации ONIX имеет топливный бункер, предотвращающий засорение, который загружается с помощью фронтального погрузчика или конвейера. Эти бункеры расположены на складе приема, хранения и обработки топлива на объекте клиента. Система загрузки бункера также может быть оснащена тензодатчиками. Топливные бункеры корпорации ONIX оснащены датчиком низкого уровня топлива, который посылает предупреждающий сигнал на Onix-OS©, чтобы предупредить операторов о низком уровне топлива в баке.

Топливо из любой системы по запросу подается на горелку по командному сигналу от Onix-OS©. Топливо дозируется, измельчается, псевдоожижается и пневматически подается в твердотопливную горелку для мгновенного сжигания. Система подачи топлива может располагаться на расстоянии до 400 футов от камеры сгорания твердотопливной горелки. Трубопровод подачи топлива может быть проложен над землей или под землей в зависимости от условий монтажа.

Альтернативное топливо

Материалы

Эти твердотопливные системы могут работать на ряде альтернативных топливных материалов, при этом стоимость топлива составляет менее 1,00 долл./млн БТЕ. Эти материалы включают, но не ограничиваются:

  • багасса
  • древесный уголь
  • уголь
  • кукуруза
  • початки кукурузы
  • высушенный торфяной мох
  • щепа сухая
  • конский навоз
  • бумага
  • опилки
  • стружка
  • термопласты
  • термореактивные пластмассы
  • древесная мука
  • древесные отходы

и т. д., при которых затраты на топливо не превышают 1,00 долл. США/млн БТЕ.

Свяжитесь с нами

Не стесняйтесь обращаться к нам с любыми техническими вопросами относительно нашей продукции или нашей компании.

Свяжитесь с нами

Твердотопливные котлы FOCUS » Топка
