Чем отличается ленинградская система отопления двухэтажного дома от многоэтажного

Ленинградская система отопления, схема которой широко применяется в многоэтажных и частных домах — это одна из самых распространенных схем организации обогрева в зданиях. Обогрев по этой схеме осуществляется автономно, поэтому она очень востребована у владельцев загородных домов.

Разводка труб при этой системе последовательная: от отопительного котла к радиаторам и, далее назад к котлу. Цикл является замкнутым. В качестве теплоносителя традиционно используется вода или антифриз. Ленинградская система отопления двухэтажного дома является самой востребованной среди собственников загородной недвижимости, небольших торговых помещений, административных зданий, предприятий общественного питания.

Особенности системы

В ленинградской системе отопления, схема предусматривает использование всего одной трубы, вода по которой циркулирует по кругу через котел отопления путем организации двух отводов от радиатора. То есть, одна и та же труба подает воду и забирает ее.

Преимущества использования такой схемы заключаются, главным образом в том, что она является самой выгодной с финансовой точки зрения и экономичной в плане трудозатрат.

Ленинградская система отопления, схема которой стала поистине народной, была разработана во времена СССР, когда жилье строилось массово, а власть требовала строить быстро и дешево. Первое здание, в котором система отопления была построена по этому типу, располагалось в Ленинграде.

В скором времени ленинградская система отопления многоэтажного дома стала применяться практически на всех строительных объектах того времени. Система стала настолько популярной, что получила второе народное название — «ленинградка».

При организации этой системы используется трубопроводная арматура, благодаря которой возможно существенно увеличить возможности системы.

К этому оборудованию относят термостаты, терморегуляторы, балансировочные вентили и шаровые краны.

Например, если на подводной и отводной трубе установить шаровый кран, то при необходимости можно будет заменить радиатор, без необходимости выключать всю систему.

Плюсы и минусы «ленинградки»

Преимущества системы

низкие эксплуатационные расходы,
экономичность на стадии проектирования и монтажа,
все элементы системы легко приобрести в любом строительном магазине,

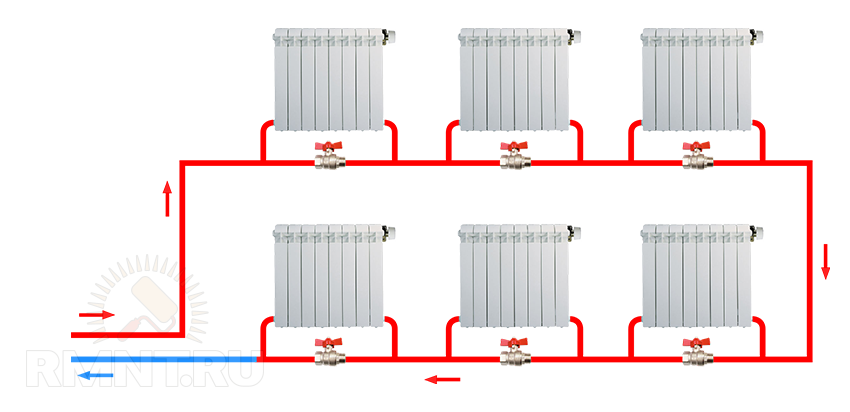

ленинградская система отопления двухэтажного дома способна обогнуть внутренний периметр здания всего одним контуром,
эстетичный внешний вид (особенно если нижняя труба проходит под полом),

удобство осуществления ремонта.

Недостатки системы

ограниченные возможности горизонтальной схемы (невозможно обеспечить нагрев теплых полов и полотенцесушителей),
в случае использования металлических труб монтаж становится очень трудоемким процессом.

Схемы разводок по типу циркуляции теплоносителя

Схема системы отопления «ленинградка» различается по способам циркуляции теплоносителя на естественную и принудительную.

Естественные

При естественной схеме циркуляции движение воды осуществляется самотеком, на основе естественных физических законов. При естественной схеме циркуляции вода не может самостоятельно подняться по трубам верхние этажи здания, поэтому подходит только для одноэтажных зданий.

Принудительные

Принудительная схема водообращения характеризуется тем, что движение воды осуществляется путем подачи с помощью циркуляционного насоса.

Схемы разводки с принудительной циркуляцией подходят для многоэтажных домов с большой площадью.

Схемы циркуляции по способу разводки системы

Системы разводки также подразделяются на отдельные типы в зависимости от способа прокладки труб и делятся на вертикальную и горизонтальную. Отличие в этих способах заключается в том, каким образом организована разводка от отопительного котла.

Горизонтальная нижняя разводка. При такой схеме прокладки нижняя труба отходит от теплогенератора, располагаясь горизонтально, а радиаторы подключаются к трубе в нижней части. Такая схема удобна тем, что при необходимости можно легко перекрыть поступление горячей воды, если требуется срочный ремонт или корректировка температуры в помещении. Подходит преимущественно для небольших одноэтажных зданий.
Вертикальная разводка. При такой схеме разводки, теплоноситель поступает в отопительный прибор сверху и выходит из нижней части радиатора. Есть некоторые ограничения при использовании этой системы: если она реализуется без насоса, то максимальная длина теплосети не должна превышать 30 м. При наличии циркуляционного насоса система способна обеспечить теплом даже многоэтажное здание. Ленинградская система отопления двухэтажного дома обычно реализуется на объекте в виде вертикальной разводки с участием насоса для форсирования циркуляции теплоносителя.

Выбор той или иной схемы зависит от площади помещения и количества этажей.

Если это небольшой садовый дом в один этаж, будет достаточно горизонтальной схемы. Тот же маленький садовый домик из двух этажей сможет обогреть вертикальная система отопления.

Для здания площадью от 100 м2, имеющих несколько этажей подойдет только вертикальная разводка с участием циркуляционного насоса.

Система отопления «Ленинградка» для двухэтажного дома – основные элементы, разновидности и установка в доме

Обновлено: 23.11.2021 Дмитрий Черкасов 8 мин.

Сложные технологии – не лучший вариант для обогрева двухэтажного домика. Многие из них стоят очень дорого и «едят» немало ресурсов. Великолепной альтернативой является система отопления «Ленинградка» для двухэтажного дома.

«Ленинградка» — уникальная система, которая приобрела известность еще во времена советского строя

Широко известная еще со времен СССР, она активно используется для обогрева загородных домов. При помощи нового обогревательного оборудования сегодня стало возможным усовершенствование «Ленинградки». Благодаря этому, она может стать более понятной в управлении, а ее функциональные возможности становятся гораздо лучше.

Что представляет собой устройство

«Ленинградка» отличается наличием горизонтальной нижней разводки. Отопительные приборы могут быть подключены по обеим сторонам трубопровода.

«Ленинградка» — оптимальное решение при необходимости обогрева небольших домиков

Система лучше всего «ведет себя» в 1-2-этажных постройках. Рекомендованное количество радиаторов – 5.

Плюсы выглядят так:

возможность одновременного подключения сразу к 2 приборам;
возможность проложить подающую трубу под проемами дверей;
эстетический внешний вид;
экономичность;
простота монтажа (трудоемкость работ наименьшая).

Не лишена система и недостатков. Главным минусом является сложность демонтажа, если металлические трубы были использованы во время горизонтального отопления.

Что включает в себя система

Схема отопления не представляет собой ничего сложного. Для ее монтажа требуется минимальное количество материалов.

Один из важнейших элементов — котел

Если человек обладает должными ЗУНами, то монтировать устройство он сможет самостоятельно, без привлечения специалистов.

Основные элементы представлены в табличке:

Элемент	Описание
Котел	Электрика, газ.
Вентили	«Аварийка». Также предназначаются для заполнения контура и слива воды.
Бачок (расширитель)	Представляет собой резерв, который предназначается для накапливания теплоносителя и добавления его в систему.
Трубы	Для подводки они подбираются таким образом, чтобы их диаметр был вдвое меньше, чем для магистрали.
Устройства для отапливания	Батареи, радиаторы.

Особенности модернизации

Сегодня все чаще применяются новейшие технологии, призванные улучшить работу давно известных человечеству приборов, и облегчить тем самым жизнь людям. В результате эффективность обогрева повышается на 35%. Экономия составляет 20-25%. Благодаря современному оснащению, установка работает стабильно. Также гарантируется безопасность при проведении монтажных работ.

Без крана Маевского сегодня обойтись невозможно

К модернизированным элементам следует отнести:

кран Маевского – является частью батареи. Предназначается для «ручного» извлечения воздуха. Для выполнения данной задачи используются системы-автоматы;
балансировщики (термостатические). За регулировку потока теплоносителя отвечают вентили, клапаны и датчики. Если возникает нужда, они способствуют полному перекрытию поступления жидкости в радиатор;
краны (шаровые). Их монтируют на отведении и подведении обогревательных устройств. На этом фоне можно отключить их достаточно быстро. Работа всей системы при этом не прерывается.

Как циркулируется теплоноситель

Носителем тепла может выступать:

антифриз;
раствор спирта;
вода.

Циркуляция может быть как «природной», так и вынужденной. Насосов может быть несколько. Также используется только один насос.

Особенности «природной» циркуляции

Благодаря особым свойствам жидкости, самотек расширяется на фоне повышения температуры.

Обратите внимание! Горячая вода имеет меньшую плотность. Поэтому холодная вытесняет ее наверх. Так начинается перемещение по всей системе.

Когда вода стынет, увеличивается плотность. Затем вода устремляется к пункту отбытия. Это приводит к замыканию контура.

Рекомендованный материал – высококачественный полипропилен

Напор может быть обеспечен:

разницей установки (обогревательная установка монтируется ниже. Обычно это происходит в цокольной зоне, либо в подвале). Чем ниже перепад высот, тем меньше скорость, с которой движется теплоноситель;

разницей температур (принимается во внимание разница в комнате и внутри самой системы). Чем теплее дома, тем медленнее происходит перемещение нагретой воды.

С целью снижения сопротивления труб, рекомендуется располагать горизонтальные участки немного под уклоном. Ориентироваться следует на движение воды.

Скорость циркуляции зависит от следующих показателей:

Показатель	Описание
Особенности схемы	Один из важных критериев – число стыковок. Лучшего эффекта можно добиться на фоне линейного размещения обогревательных агрегатов.
Трубной диаметр (разводка)	Рекомендуется выбирать модели с большим внутренним сечением. Это поможет понизить сопротивление при продвижении жидкости.
Используемый материал	Рекомендованный материал – полипропилен. Он обладает более высокой пропускной способностью. Также материал отличается стойкостью в отношении коррозии и известковых отложений. Самый нежелательный материал – металлопластик.

Если установка была выполнена корректно, она может прослужить несколько десятков лет. Один из главных минусов – ограничение длины контура до 30 метров. Жидкость движется по магистрали очень медленно. На этом фоне жидкость в радиаторах нагревается также медленно.

Особенности вынужденной циркуляции

Медленная скорость теплоносителя может быть увеличена при помощи насоса. Благодаря этому, даже при незначительном диаметре магистрали обеспечивается достаточно быстрый обогрев.

Важно! Это очень важно при отапливании 2-этажного дома, высота которого менее 30 м.

Тип системы при вынужденном продвижении – закрытый. Доступ воздуха не предусматривается. Расширительный бак является единственной зоной, где осуществляются важные процессы. Лучший выбор – герметичность.

Регулировать давление помогают манометры

Для обеспечения стабильности давления и безопасности работы всей системы используются:

аппарат для отведения воздуха. Найти его можно в расширительном бачке. Его главное предназначение – извлечение образующегося в процессе закипания воды воздуха;
предохранитель. Если давление очень большое, он способствует тому, что излишек воды выводится «автоматом»;
манометры. Предназначаются для регулировки и контроля давления во внутренней части контура.

Рядом с котлом, на обратном контуре, рекомендовано установить насос. Это способствует снижению неблагоприятного воздействия нагревшейся жидкости на изготовленные из резины прокладки установки. Тем самым увеличивается срок ее работы. Ремонт не требуется очень долго.

Если система оснащается циркуляционным насосом, на ее функционирование оказывает влияние переменный ток. Для обеспечения должной работы, рекомендована установка байпаса. Это поможет обеспечить переход системы в другой режим.

Альтернативой байпасу является бензогенератор. Он является резервным источником энергии.

Основные разновидности

Типы выглядят так:

Вид ленинградской системы

Описание

Недостатки

Горизонтальная

Главная особенность заключается в расположении радиаторов. Они должны находиться на одной линии.

1-трубная система монтируется немногим выше уровня пола. Также уделяется внимание внутренней и «подпольной» частям. Это сопутствует улучшению эстетических качеств. В уходе за трубами в этом случае нет ничего сложного.

Тепло при скрытом монтаже утрачивается. Возникает необходимость в проведении теплоизоляции.

Вертикальная

Ее образует проложенная на чердаке магистраль. От нее опускаются трубы, которые подают в радиаторы воду. Монтаж осуществляется рядом с окнами.

Саму магистраль требуется установить под незначительным углом. Оптимальным решением является использование труб внушительного внутреннего сечения.

«Главная» труба, проходящая через необогретое помещение, требует утепления.

Если контур усложняется, появляется необходимость в настраивании сопротивления (гидродинамического). На помощь могут прийти игольчатые вентили. Их можно заменить насосом.

Внешний вид не настолько эстетичен. Коммуникации «прячутся» с большим трудом.

Важно! Также существуют иные типы комбинаций. Они различаются по виду циркуляции и развязке.

Осуществление расчета

В каждом случае возникает необходимость в индивидуальном расчете. Он позволяет определить:

актуальность дополнительных приборов;
общее число радиаторов;
мощность агрегата.

Сделав такой расчет, можно избавиться от необходимости делать лишние траты.

Как рассчитывается мощность котла

Формула для расчета мощности котла для отопления — (S x Wуд.)/10 м2.

Wуд представляет собой удельную мощность. Другое обозначение – кВт. Определить ее может помочь климатическая зона.

S – это сумма площади всех комнат.

Общее число радиаторов

Сделав все вычисления, можно понять, насколько система способна поддерживать нужную температуру. Это касается также и контурных участков. Учитывается материал, из которого изготавливаются конструкции. Также берется в расчет площадь дома и параметры установки.

Вид установки	Мощность (Вт)
Алюминиевая	179-204
Чугунная	119-159
Биметаллическая	99-179

Также учитывается потеря теплоотдачи. Есть связь между материалом и методом соединения с магистралью:

1-трубный – 18-19%;
диагональный – 2%;
нижняя подводка – 11-12%.

Если циркуляция естественна, можно использовать примерные данные. Если конструкция оснащена насосом, вычисления должны быть более тщательными.

Монтажные работы

Инструкция:

Выполняется установка бака.
По периметру помещения осуществляется прокладка трубопровода. Начинать нужно строго от котла. На нем же замыкается весь контур.
Когда магистраль проложена, на незначительном расстоянии от источника подогрева носителя тепла требуется осуществить врезку для вертикальной трубы. Процедура осуществляется технологическим способом.
На вышине данной зоны проводится установка расширительного бака.
Радиаторы и магистраль соединяются. Нижнее подключения (горизонтальное) должно быть с патрубками снизу.
Далее в батарею требуется врезать трубу входа и выхода. Высота – разная. Подключения при этом будет горизонтальным.

Монтаж байпасов

При заключительных работах необходимо будет снабдить установку приборами, которые будут осуществлять контроль. Также монтируются краны и байпасы. Это обеспечивает стабильность и корректность работы установки.

Если применяется вертикальный метод, возникает нужда в подключении циркуляционного насоса. Это будет «подушкой безопасности» в случае внезапного отключения света.

Заключение

Внешне эта система отличается простотой и удобством. Это прекрасный выбор при отапливании загородных небольших домиков. Несмотря на то, что человек, обладающий хорошей квалификацией, должными знаниями, умениями и навыками, сможет разобраться в схемах, осуществлять монтаж без предварительной консультации специалиста не следует.

Более подробную информацию об этой отопительной системе можно узнать из видео в этой статье:
