Чистый и сухой двор после дождя, никаких луж на газоне и размытых грядок, здоровые растения и идеально ровные дорожки – результат грамотного планирования и монтажа поверхностного водоотвода. Добиться такого результата самостоятельно без внушительных расходов сложно, но реально, если сделать своими руками ливневый дренаж для осушения поверхности и вывода дождевой воды. В комплексе с ливневкой (системой отвода воды с крыши) дренажная сеть снизит и количество влаги, проникающей в глубинные слои грунта – нагрузка на глубинную сеть дренажа фундамента снизится.

Содержание

Отвод ливневых вод на участке: система канализации и дренажа

Ливневая канализационная сеть
Дренаж: особенности поверхностной ливневой системы
Интеграция: можно ли совмещать ливневку с дренажной сетью

Как сделать ливневый дренаж участка и вокруг загородного дома
Материалы: что понадобится для монтажа ливневой дренажной сети

Установка точечных водоприемников
Обустройство открытой ливневой системы вокруг фундамента
Бюджетный ливневый дренаж участка: строим открытые каналы
Дренажный колодец и отвод слива
Видео: монтаж ливневки вокруг дома

Планировать схемы разводки дренажных сетей и ливневки стоит еще до начала строительства. Защиту фундамента в виде пристенной системы проще устанавливать, если не засыпан котлован. Пока идет стройка и на площадке есть техника, целесообразно заказать рытье траншей, чтобы не копать вручную и не развозить грязь на облагороженном участке. Защита от талой и дождевой воды – это:

Поверхностный линейный ливневый дренаж – сбор и отвод дождевой воды с поверхности грунта.

Ливневая канализация – отвод стекающей по водосточным трубам воды.

Точечный дренаж – осушение локальных участков с проблемным естественным оттоком.

Ливневая канализационная сеть

Ливневая канализационная сеть обустраивается с выводом в общую магистраль, если поблизости есть коллектор или труба городской ливневки. В случае, когда ветки городской сети расположены на большом расстоянии, вывод локальной системы дренажа и ливневой канализации организовывают 2 способами: на фильтрационное поле (засыпанный щебнем участок для отвода влаги в грунт), или в приемный резервуар (дренажный колодец, водоем, придорожный ров). Слив из частной ливневки в общую бытовую канализационную систему запрещен.

Элементы системы:

Водосборные желоба, которые монтируются по краю скатов крыши.
Водосточные трубы.
Водоприемные емкости.

Оптимальная схема осушения участка с домом – раздельные сети дренажа и ливневки вокруг дома. Соединять линейные каналы с канализацией нежелательно: во время сильных ливней или быстрого таяния снега одна труба может не справиться и произойдет перелив через водоприемники.

Соединять ливневку и дренаж в одной траншее целесообразно только в одном случае: если траншея выкапывается под отвод от точечного дренажа и используются канализационные, а не перфорированные трубы. Трубы проводят параллельно по дну забетонированной траншеи. Укладывать герметичную канализационную трубу в канал с дренажной засыпкой нельзя: диаметр трубы уменьшит полезный объем канавы, создаст трудности при очистке траншеи.

Соединительные элементы, распорки, основания. Вспомогательные материалы, которые производитель рекомендует использовать при сборке каналов. Обязательно устанавливают распорки внутри пластиковых лотков.
Пескоулавливатели. Отдельно покупают изделия для установки в линейную систему и для монтажа в дождеприемники.

Дождеприемники. Применяют преимущественно готовые пластиковые емкости. Наружные стенки оборудованы подготовкой под соединение с отводом. Пластиковые приемники легко устанавливаются друг на друга – можно собрать емкость любой высоты.

Геотекстиль. Полотно для дренажных засыпных каналов, не оборудованных желобами.

Щебень, песок. Фракция щебня – средняя и крупная.
Раствор для заливки основания под желоба и водоприемники.
Дренажные колодцы. Готовые пластиковые или гофрированная труба большого диаметра.

Заводские ПВХ дренажные колодцы

Трубы для наружной канализации с фитингами.
Строительный инструмент. Понадобятся черновые доски для опалубки в каналах, колышки и леска для разметки, лопаты, кирки, строительный уровень.

Установка точечных водоприемников

Точечные водоприемники – элементы ливневки и дренажа, устанавливаемые под выходом водостоков. Необходимо спланировать монтаж так, чтобы поток из слива попадал точно по центру решетки.

Край колодца должен находиться на одном уровне с декоративным покрытием

Размеры ямы для установки емкости определяют по высоте приемника, добавив до 30 – 40 см для подсыпки и основания. По периметру должен быть зазор до 5 см по каждой стороне. Выкапывают углубление, выравнивают стенки и дно. Обязательно проверяют горизонтальность дна и угол, чтобы при установке емкость не сместилась.

Проверка горизонтальности уровнем

На дне формируют плотный десяти сантиметровый слой утрамбованного песка. На песчаную подушку укладывают слой щебня высотой до 25 см. Желательно залить дно бетонным раствором. Залитое основание оставляют на несколько дней до полного затвердевания, или фиксируют емкость в свежем растворе (при необходимости неподвижной фиксации).

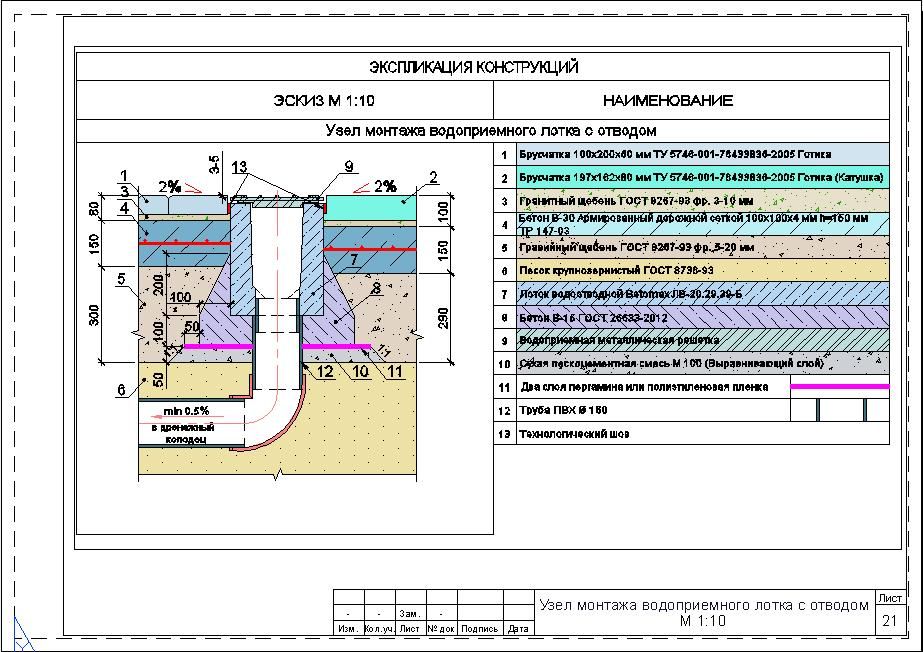

Емкость с отводом

На бетонное основание устанавливают дождеприемник так, чтобы крышка емкости находилась на одном уровне с отмосткой. Если монтаж проводят до укладки декоративного покрытия, то оставляют свободный край колодца над землей на высоту плитки или камня.

Правильный монтаж приемника

Боковые зазоры засыпают щебнем или заливают бетоном. Перед засыпкой к выходному отверстию подсоединяют фитинг для отвода трубы. Устанавливают внутренние детали: корзину, перегородки, фиксируют крышку.

Обустройство открытой ливневой системы вокруг фундамента

Дренаж ливневых вод по периметру здания можно спланировать в виде замкнутого в точке сбора кольца, без ревизионных колодцев. Для чистки предусмотрены разборные пескоулавливатели. Правила устройства линейной системы:

Отступ от края фундамента должен составлять от 50 см. Оптимально – спланировать каналы по краю дорожек или отмостки.

Лотки – по краю отмостки с запасом высоты для тротуарной плитки

Глубина каналов определяется по высоте лотка с декоративной крышкой с добавлением высоты насыпного слоя – до 40 см.

Ширина – до 50 см.

Чтобы установленные желоба не сместились и не деформировались со временем, нужно соблюсти несколько правил во время земляных работ. Дно, стенки должны быть ровными и твердыми. На дне обязательно делают стандартную песчаную подушку и щебневую подсыпку.

Пластиковый лоток, установленный на заводскую подставку

Чтобы лоток (особенно пластиковый) не деформировался, лучше сделать бетонное основание под установку. Толщина бетонного слоя – 5 см.

Укладка желоба на раствор

В подготовленные траншеи устанавливают желоба. Конструкции соединяют между собой специальными замками. Крайние точки (в начале и в конце линии) закрывают пластиковыми или металлическими заглушками. Если используются пластиковые желоба, внутри устанавливают заводские распорки.

Пескоулавливатель в дренажной линии

Зазоры между лотками и стенками траншеи засыпают щебнем, или бетонируют. На длинных участках устанавливают пескоулавливатели – углубленные лотки с механическим фильтром. В местах установки к пескоулавливателям подсоединяют отводящие трубы. Траншеи для отводящих труб выкапывают под наклоном.

Бюджетный ливневый дренаж участка: строим открытые каналы

Отвести дождевую воду с садовых дорожек, клумб и вдоль забора можно и экономным открытым способом. Вместо готовых лотков обустраивают засыпные каналы ливневого дренажа. По запланированным линиям выкапывают траншеи. Глубина – от 50 см, ширина – от 50 – 60 см.

Вместо желобов – засыпная траншея

Ветку формируют с уклоном в сторону приемного резервуара. Стенки – под углом ко дну, чтобы снизить напор стекающей воды. На дне выполняют засыпку песком. Проверяют корректность уклона. На один метр – до 3 см перепада высоты.

Труба в щебневой засыпке

На песчаный слой укладывают геотекстиль. Края оставляют свободными. По всей ширине траншеи засыпают щебень слоем до 30 см. Более долговечной будет система с дренажной перфорированной трубой внутри щебневой засыпки. Заворачивают края полотна внахлест.

Сухой ручей с декоративной засыпкой – красивая дренажная линия

Сверху дренажную обойму засыпают декоративным материалом: речной галькой, разноцветной крошкой, камнем. Сухие ручьи – эстетичное и экономное решение.

Дренажный колодец и отвод слива

Дренажный колодец – точка соединения системы. При умеренном количестве воды и хороших водопоглощающих характеристиках грунта дренажный резервуар устанавливают на щебневую подушку. Через колодец без дна вода проникает в грунт.

Дренажный колодец с засыпным дном

Если устройство фильтровального колодца невозможно, то из дренажной емкости отводят жидкость в общую ливневую магистраль или выводят за пределы участка – в природный водоем, ров. Отвод из колодца может быть подведен к пруду или приемному баку, вкопанному на участке.

Видео: монтаж ливневки вокруг дома

Ливневка и линейный открытый дренаж – только поверхностная часть защиты фундамента. По периметру строений на разной глубине необходимо создать 3 – 4 типа дренажных систем. Выбор способа организации и технических параметров сетей зависит от состава грунта, глубины фундамента. Самостоятельно делать глубинные дренажные сети – не стоит. Расчетами должны заниматься специалисты, а установку траншейных веток лучше проводить сразу после заливки фундамента. Еще до начала строительства обустраивают пластовый глубинный водоотвод. От точности расчетов зависит не только способность системы отвести воду в большом количестве, но и долговечность фундамента.

Ливневая канализация загородного дома: инструкция, схемы и устройство

Содержание:

Дренажная канава
Ливневая канализация в частном доме – способы обустройства
Устройство ливневой канализации в частном доме
Комбинированные дренажные системы загородного дома
Ливневая канализация в частном доме своими руками
Проектирование дренажной системы загородного дома
Глубина заложения подземной части системы
Уклон подземной коммуникации
Монтаж дождеприемника для ливневки

Ливневая канализация — это система организованного сбора и последующего отведения с участков талой воды и атмосферных осадков, а также утилизации условно-чистых вод, образующихся при очистке стоков локальными очистными сооружениями.

Владельцам загородного дома нередко досаждает вода, образующаяся от таяния снега и осадков. Единственной действенной мерой защиты от такой напасти является устройство ливневой канализации загородного дома.

Предлагаем так же ознакомиться с устройством ливневки в многоэтажном доме.

Это тем более необходимо, если подложечные грунты представляют собой твердые, малопроницаемые для жидкости суглинки. На таких основаниях вода может держаться в течение длительного времени, препятствуя выполнению хозяйственных и огородных работ.

Чтобы избавиться от этого явления, необходимо создать условия для принудительного отвода почвенных вод с территории загородного дома. Для этой цели нужно соорудить водосборные устройства.

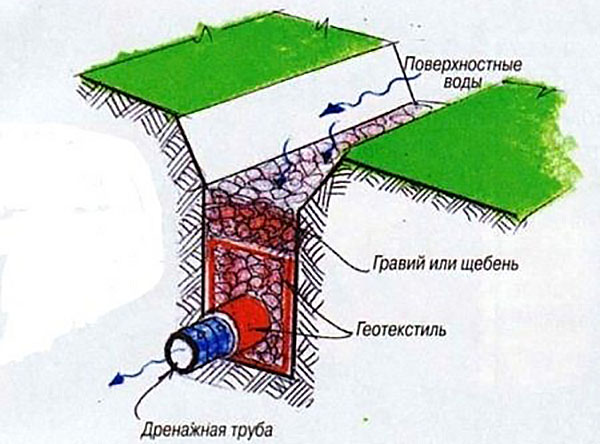

Дренажная канава

Одним из простейших и доступных устройств, позволяющих отвести воду и с участка, является дренирующая канава. Лучше всего ее сделать, если участок имеет уклон в одну сторону.

Она отрывается на глубину ниже уровня промерзания грунта. Важно по всей длине соблюсти уклон в сторону стока воды. Величина его должна быть до 3-5 сантиметров на метр длины. Такой уклон позволяет воде стекать достаточно медленно, унося с собой частички грунта, в противном случае может произойти быстрое заиливание ливневой канализации загородного дома. См. правила прокладки канализационных трубопроводов в грунте.Ливневая канализация в частном доме своими р

На дне канавы, приблизительно на треть глубины, размещается слой из диких камней или бетонного лома. Затем нужно насыпать крупный гравий, песок и укрыть все это геотекстилем. Он позволит избежать быстрого заиливание сточного канала. В идеале водосточную канаву выводят в ближайший колодец ливневого водосбора.

В современных условиях в качестве водоотвода используются трубы из различных материалов – стальные или пластиковые. Для большей прочности для проводников второго варианта используются изделия с гофрированной стенкой. Такая конструкция повышает радиальную прочность изделия.

Дренажные канавы ливневой канализации на участке могут быть также открытыми, что упрощает их эксплуатацию.

Они бывают следующих видов:

периметральные — отрываются по периметру площади, которую нужно защитить от излишков влаги;
основные – это по сути основное русло реки, к которому сходятся притоки в виде дополнительных стоков.

Ливневая канализация в частном доме – способы обустройства

Назначение ливневки состоит в быстром отводе дождевых и талых вод в период их наибольшего скопления. Самой распространенной схемой является поверхностная ливневка вокруг дома, состоящее из лотков с открытым верхом.

Они могут быть литыми бетонными или составными из готовых деталей. Рассчитывая на долгий срок службы, используют чугунные лотки, изготовленные способом литья. Но наиболее популярным материалом для устройства ливневой канализации загородного дома, являются пластиковые лотки. Они достаточно легкие, прочные и легко поддаются монтажу.

Лотки сверху закрываются решетками, чтобы не допустить засорения водоотводящих каналов листьями и прочим мусором.

Но не всегда такой способ оправдывает себя. В ряде случаев желательно сохранить почвенный слой, заглубив дренирующие элементы на глубину порядка 40 сантиметров. Для этого роют канаву глубиной порядка полуметра и укрывают ее доверху геотекстилем.

В качестве подложки на дно канавы насыпается гравий, затем укладывают трубу. Поверх нее снова засыпается гравий. И вот здесь необходимо проконтролировать один важный момент.

Дело в том, что для заглубленного и глубинного дренажа используются перфорированные трубы, и в их стенках сверлятся отверстия. Диаметр этих отверстий должен быть меньше фракционных размеров гравия. При этом внутренний проход стока будет всегда свободен.

В классическом варианте использования, гофротруба засыпается гравием и оборачивается геотекстилем с нахлестом краев. После этого производится засыпка траншеи ранее извлеченным грунтом и восстанавливается дерновой слой.

Устройство ливневой канализации в частном доме

Выше мы рассмотрели способы устройства ливневой канализации на загородном участке на уровне сбора воды с поверхности в трубу. Но этого недостаточно, ее нужно удалить за пределы участка.

Для этого отдельные трубы объединяются в систему, в нижней части которой устраивают сток. Схема дренажа и ливневой канализации на участке может быть организована следующим образом:

Прежде всего, нужно организовать ливневку на крыше, предусмотрев для этого сливные каналы, по которым вода стекает вниз и попадает в приемник водостока.
В сточные полости жидкость поступает через трапы с надежной крышкой в идее решетки.
Далее она по трубам (диаметр 100 или 150 миллиметров) поступает в дождеприемный колодец.
По мере накопления вода поступает в отводную трубу, которая выводится в специальную емкость с водой или просто за пределы участка. Сохранение дождевой воды в подземной емкости применяется в местностях, где водные ресурсы ограничены. Ее можно в дальнейшем использовать повторно для хозяйственных нужд, например – на полив приусадебного участка, мытье автомобиля и прочие бытовые нужды.

Это касается утилизации дождевой или талой воды, отведенной от дома. Но часто требуется одновременно осушить участок, что характерно на излишне затапливаемых площадях.

Система дренажа и ливневой канализации на участке представляет собой водопроводную сеть, основным свойством которой является наличие уклонов, обеспечивающих свободный сток жидкости. Обязательные элементы конструкции:

Дренажные перфорированные трубы. В зависимости от общей протяженности водопровода используются изделия от 100 до 150 миллиметров, а также любые виды фитингов, облегчающих монтаж сливной системы.
Смотровые колодцы – они устанавливаются в точках изменения направления водостока. Предназначены для контроля состояния труб и устранения засоров в них. Это производится с использованием шланга с наконечником подачей воды под давлением. Производится размывание преграды с восстановлением свободного протока жидкости. Такие колодцы также называют ревизионными, они комплектуются металлическими или пластиковыми крышками, выступающими над поверхностью земли. Они нужны для профилактической работы по очистке ливневой канализации загородного дома.

Коллекторные колодцы – предназначаются для обслуживания системы. Их диаметр должен обеспечивать проникновение внутрь. Глубина устройства несколько больше, чем у смотровых, в нем вода отстаивается. Поэтому нужно производить периодическую очистку колодца от осадков с использованием грязевого насоса.
Могут также применяться фильтрационные колодцы, предназначенные для отделения мусора, имеющегося в ливневых стоках. Они устраиваются в промежуточных точках сложноразветвленной ливневой канализации загородного дома.

Особняком стоят пристенные дренажные системы, предназначенные для отвода грунтовых вод от фундамента на сильно обводненных участках. Глубина заложения такого устройства в любом случае должна быть больше глубины фундамента.

При выполнении работ по устройству такого водосбора, прежде всего, выполняется утепление и гидроизоляция самого фундамента. Для этого используются различные материалы:

Рубероид и битумная мастика для гидроизоляции.
Пенопласт для утепления.

Затем по дну траншеи производится настилка геотекстиля, края полотна заворачиваются наверх. Затем нужно отсыпать гравий соответствующей фракции и формируются соответствующие уклоны. Поверх труб снова насыпается слой гравия, который укрывается геотекстилем с перекрытием краев.

Если загородный дом устроен на участке с обильными подпочвенными водами, необходим дренаж подвальной плиты. Его устанавливают перед заливкой фундамента. При этом водосборники устанавливаются в горизонтальной плоскости и подключаются к периметральному контуру ливневки.

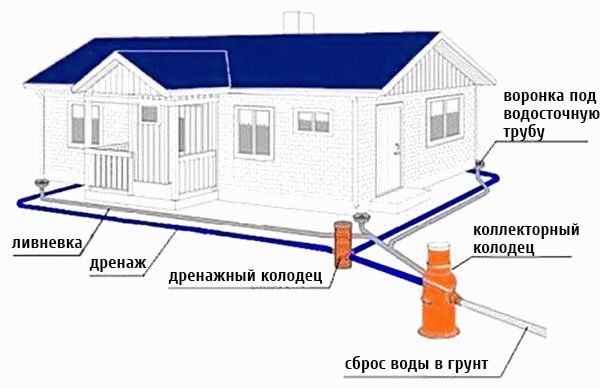

Комбинированные дренажные системы загородного дома

Логично, что строить отводы от различных ответвлений системы для каждого контура, нерационально. Поэтому отводы устраиваются общие, в один коллектор.

Монтаж Ливневая канализация и Дренаж участка и фундамента

Смотрите это видео на YouTube

Объединение отдельных дренажных схем производится в коллекторных колодцах, при этом допускается стыковка на любой высоте коллектора в зависимости от вида контура, которые бывают:

поверхностными, для схем ливневой канализации вокруг загородного дома;
малозаглубленные контуры дренажной системы под поверхностью участка на глубине до полуметра;
глубинные дренажи для отвода грунтовых вод на обильно обводненных участках загородного дома.

Любые из перечисленных видов могут быть объединены в общую систему с общим накопителем.

Не рекомендуется включать в общий водоотвод канализационную систему фекальных стоков. В этом случае повторное использование накопленной воды становится невозможным.

Ливневая канализация в частном доме своими руками

Прежде, чем приступить к закупке материалов для дренажной системы, следует убедиться в ее необходимости. Важно выяснить уровень подпочвенных вод в пиковый период их накопления.

Это можно сделать весной, сразу после схода снега, и во время осенних дождей. Для выяснения выполняют разведочное бурение на воду на глубину до трех или четырех метров.

Дренаж и ливневая канализация Uponor. Вебинар 2017 г.

Смотрите это видео на YouTube

Наличие или отсутствие близких подпочвенных вод определяется содержанием воды в составе почвы из шурфов. По результатам исследования образцов принимается решение о необходимости глубинного дренажа для загородного дома.

Важным показателем является уровень воды в ближайших к участку водозаборов – колодцев или скважин.

Определившись с необходимостью устройства водоотводной системы, желательно выполнить геосъмку участка, чтобы определить уклоны на нем, а следовательно и направление стока.

Это особенно актуально для малозаглубленных и глубинных контуров. Поверхностные лотковые системы для загородного дома можно выполнить по строительному уровню.

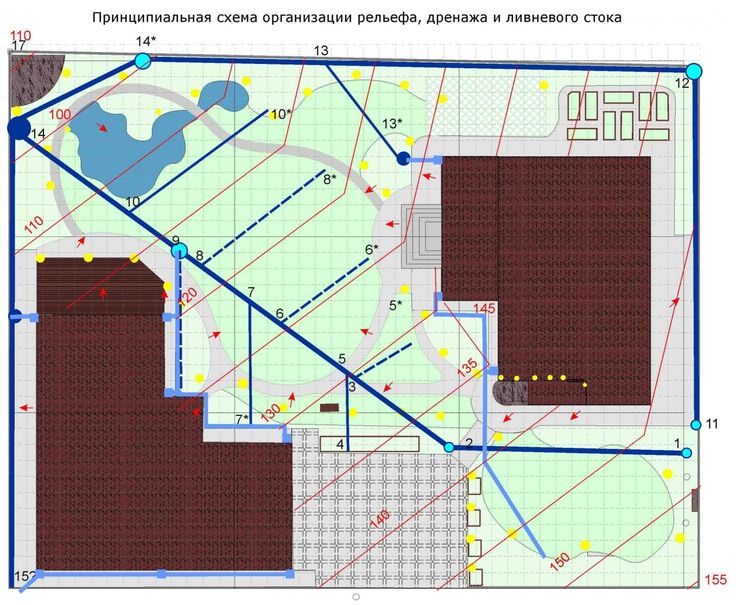

Проектирование дренажной системы загородного дома

Это самый важный этап создания водостока с участка. Он позволяет достоверно просчитать величину и состав материальных затрат на приобретение составных частей:

Виды, количества и размеры труб для дренажа.
Потребность в соединительных деталях – фитингах.
Виды водоотводящих каналов по величине их заглубления.
Количество и тип лотков для поверхностной ливневки.
Емкость накопительной емкости.
Размеры труб для изготовления смотровых и дренажных каналов.
Рассчитать потребность в стройматериалах, включая количество и фракцию гравия, метраж полотна геотекстиля.

Если выполняется простой эскизный проект водоотводящей канализации загородного дома самостоятельно, то в таком случае его необходимо показать специалисту в этой области проектирования ПГС. При необходимости – внести в него соответствующие изменения и только после этого приступать к закупке необходимых материалов.

Глубина заложения подземной части системы

Чем ближе к поверхности располагается дренажная труба, тем активнее она поглощает скопившуюся на поверхности влагу. Величина заглубления может составлять от 15 сантиметров.

Но если труба располагается на обрабатываемом участке, то нужно принимать во внимание глубину вскопки земли, которая может составлять до 30 сантиметров. Малозаглубленные желоба, находясь на указанных глубинах, оттаивают довольно быстро и выводят воду с участка, не допуская ее значительных скоплений.

Дренаж и ливневая канализация. Uponor. Упонор. Химки. Московская область.

Смотрите это видео на YouTube

Что касается заглубленных коллекторов для ливневой канализации загородного дома, работающих на горизонте подпочвенных вод, этот показатель зависит от глубины промерзания грунта. Находясь ниже этой зоны, дренажная система активно выводит воду в течение всего года.

Уклон подземной коммуникации

На этот показатель стоит обратить самое пристальное внимание. Дело в том, что при превышении нормы уклона в 3 миллиметра на метр трубопровода, меняется характер стока. Воду в ливневке сомнительно считать чистой.

Предлагаем воспользоваться нашими онлайн калькулятором для расчета уклона самотечной канализации.

В результате превышения скорости стока, загрязняющие компоненты не успевают полностью стекать вместе с жидкостью и частично остаются в трубе. Постепенно количество осадков нарастает, приводя к засору.

Удалить его такое плотное наслоение из ливневой канализации загородного дома можно только струей воды под давлением.

Наиболее опасным явлением можно считать отрицательный уклон, в результате которого сток может происходить очень замедленно, а в системе постоянно будет присутствовать вода.

Основанием для установки дренажа является гравийная подсыпка. Ее формированию нужно уделить особое внимание. Качественные измерения при установке стока можно произвести лазерным или удлиненным строительным уровнем.

Минимальный размер уклона для ливневки составляет 0,3-0,5 сантиметров на метр трубопровода, максимальный не более 4-5.

Монтаж дождеприемника для ливневки

Решающими показателями для оценки выбранного дождеприемника являются объем жидкости, который он может пропустить через себя в момент максимальных осадков. Поэтому определяющим показателем в данном случае являются данные о количестве выпадающей в конкретной местности влаги. Для этого разработаны специальные карты.

Быстрое удаление воды через ливневую канализацию загородного дома не только позволяет свободной перемещение по территории участка, но и защищает фундамент от разрушающего действия влаги.

Вода в дождеприемник попадает из водостока с кровли здания. Для эффективной работы струя должна быть направлена точно в середину приемной воронки.

При установке этих устройств необходимо выполнить ряд требований, обеспечивающих долговременную эксплуатацию этих устройств:

На месте установки отрывается яма, соответствующая размеру устройства. Глубина ее должна быть больше вертикального размера изделия приблизительно на 30-40 сантиметров.
Устроить подсыпку гравием подложки, пролить слой водой и тщательно утрамбовать, предусмотрев зазор между корпусом и подсыпкой до 5-6 сантиметров для бетонирования.
Расстояние между боковыми стенками углубления и корпусом должно составлять не менее 3-4 сантиметров.
Подключить водозаборные трубы к дождеприемнику и установить его на место постоянного размещения. При этом необходимо выставить его по высоте таким образом, чтобы решетка находилась на уровне отмостки вокруг дома.
Забетонировать корпус дождеприемника, установить внутреннюю перегородку и фильтрующий вкладыш, если таковой предусмотрен конструкцией.

Ливневка в частном доме монтируется на конечном этапе ее устройства для всего участка и подключается либо к накопительному баку, либо к устройству сброса в городскую канализационную систему или за пределы участка.

Приступая к такой ответственной операции, как установка ливневой канализации в загородном доме, нужно тщательно изучить все нормативы и правила и правильно подобрать материалы для монтажа.

КАК ДЕЛАЕТСЯ ЛИВНЕВАЯ КАНАЛИЗАЦИЯ

Смотрите это видео на YouTube

При монтаже ливневой канализации СНиП применяется за номером 2.04.03-85, регламентирующий требования к устройству наружных канализационных сетей. При этом нужно соблюдать как последовательность действий, так и технические требования к материалам и работам.

Ливневая дренажная система | Общественные работы и экологические службы

Что такое система ливневой канализации?

Это сеть сооружений, каналов и подземных труб , по которым ливневая (дождевая) вода поступает в пруды, озера, ручьи и реки. Сеть состоит из общедоступных и частных систем.
Это неотъемлемая часть системы управления ливневыми стоками округа, предназначенная для контроля количества, качества, времени и распределения ливневых стоков. Все ливневые воды в округе в конечном итоге стекают в реки Оккокуан и Потомак и в Чесапикский залив.
Не является частью системы сточных вод (бытовой канализации), по которой вода и отходы от канализации (раковины, ванны, душевые и т. д.) и туалетов поступают на очистные сооружения для очистки и фильтрации. Ливневая вода не поступает на очистные сооружения.

Где можно посмотреть общедоступную систему?

Вы можете увидеть надземные части системы, в том числе:

придорожные кюветы
придорожные бордюры

дворовые входы
каналов: трава, бетон, камень (каменная наброска) и немного асфальта
отводы труб (трубные отверстия)

Кто обслуживает дренажную систему?

Округ обслуживает общественную систему ливневой канализации, расположенную в специально отведенных сервитутах для ливневой канализации. Департамент транспорта Вирджинии обслуживает системы защиты от ливневых дождей на улицах общего пользования. Штормовые системы на земле, принадлежащей другим государственным органам, таким как Управление парков округа Фэрфакс, государственные школы округа Фэрфакс и федеральное правительство, обслуживаются этими организациями. Существует также множество частных систем, ответственность за которые несут владельцы частной собственности, в том числе водопропускные трубы и мосты, пересекающие общественные дренажные системы.

Кто поддерживает сервитут?

Округ отвечает за техническое обслуживание общественной дренажной системы и конструкций в пределах ливневой канализации, чтобы обеспечить надлежащее функционирование системы.

Владельцы собственности несут ответственность за:

текущее обслуживание территории, такое как скашивание травы и вывоз мусора/мусора. может блокировать поток воды;
деревьев, кустарников и другой растительности в пределах сервитутов;
проезды и связанные с ними водопропускные трубы или мосты;
заборы, которые допускаются на сервитутах, если они не блокируют поток ливневых стоков.

Куда звонить по поводу…

Обслуживание ливневых стоков:

Для обслуживания окружных ливневых стоков, помощи в определении того, кто обслуживает ливневые стоки, и ответов на вопросы о сервитутах ливневых стоков используйте отчет о проблеме ливневых стоков Сформируйте или позвоните в Отдел технического обслуживания и управления ливневыми стоками по телефону 703-877-2800, телетайп 711 .
Отправить онлайн-форму
По вопросам обслуживания систем в полосе отчуждения на улицах общего пользования (придорожные кюветы, бордюры, трубы под проезжей частью) обращайтесь в Департамент транспорта Вирджинии (VDOT) по телефону 1-800-367-7623, телетайп 711 . или используйте онлайн-форму запроса на работу. Водопропускные трубы (трубы под проезжей частью, соединяющие систему ливневой канализации с обеих сторон) не являются частью системы общественного пользования; они являются обязанностью владельца собственности.
Частные дренажные системы (например, водопропускные трубы/мосты, водосточные трубы и т. д.) и грунтовые воды находятся в ведении владельца недвижимости. Дренаж, направленный из желобов, водосточных труб или других частных систем в соседние владения, является гражданским делом между владельцами имущества.

Наводнение:

В случае опасности для жизни звоните по номеру 911 .
Чтобы сообщить о ливневых наводнениях в обычное рабочее время (понедельник-пятница, с 7:30 до 16:00), позвоните в отдел технического обслуживания и управления ливневыми стоками по телефону 703-877-2800, телетайп 711 .
В случае чрезвычайных ситуаций, связанных с ливневыми наводнениями в нерабочее время, которые не представляют угрозы для жизни, звоните в круглосуточный Центр реагирования на неполадки по телефону 703-323-1211
, телетайп 711 и сообщайте, что вы сообщаете о чрезвычайной ситуации с ливневой канализацией.
В случае затопления канализации звоните в круглосуточный Центр реагирования на неполадки по телефону 703-323-1211 , телетайп 711 .

Техническое обслуживание пруда для сбора ливневых вод:

Чтобы сообщить о проблеме с прудом для сбора ливневых стоков, используйте номер 9.0056 Форма заявки на техническое обслуживание пруда для управления ливневыми стоками или позвоните в Отдел технического обслуживания и управления ливневыми стоками по телефону 703-877-2800, телетайп: 711 .

Подать онлайн-форму

Поймы:

Как правило, техническое обслуживание в поймах проводится только при угрозе затопления домов.

Комары:

Для получения информации о наличии и возможном лечении комаров, пожалуйста, позвоните в Департамент здравоохранения округа Фэрфакс по номеру 9.0056 703-246-8931, телетайп 711 .

Частные вопросы дренажа и эрозии:

Частные вопросы дренажа и эрозии, а также проблемы с грунтовыми водами являются ответственностью владельца собственности. Дренаж, направленный из водосточных желобов, водосточных труб или других частных систем к соседним владениям, является гражданским делом между владельцами имущества. Подъездные пути и связанные с ними водопропускные трубы или мосты, пересекающие общественные дренажные системы (например, пересекающие канавы или ручьи), также являются обязанностями владельца собственности. Информацию или помощь можно получить в округе охраны почв и водных ресурсов Северной Вирджинии по телефону 9.0056 703-324-1460, телетайп 711 или по электронной почте. Окружной отдел технического обслуживания и управления ливневыми стоками ( 703-877-2800, телетайп 711 ) может предложить помощь в отношении причины проблемы и возможных решений; однако округ не может рекомендовать конкретного подрядчика или выполнять какие-либо работы за пределами сервитута округа.

Проекты по маркировке ливневых стоков:

Для получения информации о проведении проекта по маркировке ливневых стоков обращайтесь в Район сохранения почвы и воды Северной Вирджинии по телефону 9.0056 703-324-1460, телетайп 711 .

Чем я могу помочь?

Очищайте ливневые стоки от мусора и мусора. Не сгребайте и не сбрасывайте скошенную траву или листья в систему ливневой канализации.
Обеспечьте легкий доступ к этому участку на случай, если потребуется ремонт или техническое обслуживание.
Не размещайте навесы или другие постоянные постройки на сервитуте или поверх дренажных сооружений.
Применение пестицидов и удобрений за несколько дней до прогнозируемого дождя; если нанести прямо перед дождем, большая часть просто смоется и попадет в ливневую канализацию. Также рассмотрите возможность сокращения количества приложений. Дополнительную полезную информацию см. в разделе «Советы по сохранению зеленого газона и чистоте Чесапикского залива» (PDF).

Никогда не сбрасывайте отходы домашних животных, отработанное моторное масло, краску, химикаты или другие вещества в ливневую канализацию. Информацию о надлежащей утилизации опасных бытовых отходов можно получить в Программе обращения с твердыми отходами по телефону 703-324-5230, телетайп: 711 .
Сообщите о сбросе или попадании опасных материалов в дренажную систему в пожарно-спасательную службу ( экстренная помощь: 911; неэкстренная ситуация: 703-691-2131, телетайп 703-877-3715 ). Сообщите о сбросе неопасных материалов в отдел планирования ливневых стоков в 9 часов.0056 703-324-5500, телетайп 711
.
Плавательные бассейны никогда не должны сливаться в ливневую канализацию без предварительной обработки воды.

Землеустройство — Система ливневой канализации

Большинство систем ливневой канализации имеют значение для планирования и зонирования и, соответственно, на начальном этапе вы должны получить одобрение Департамента регионального планирования для предлагаемого вами землепользования, прежде чем вы сможете начать строительство из ливневой канализации. Чтобы узнать больше о процессе этапа планирования в Департаменте региональных дел округа Лос-Анджелес Планирование, кликните сюда.

ПОДГОТОВКА ПЛАНА ВОДООТВОДА

ТИПОВОЙ СХЕМА ЛИВНЕПРОВОДА
Ниже приведены некоторые советы и инструменты, которые помогут в подготовке плана ливневой канализации.

Обратите внимание, планы ливневой канализации могут быть подготовлены только инженерами-строителями, зарегистрированными в Калифорнии

Первый лист планов ливневой канализации должен содержать следующее:
- Пограничный лист
- Общие примечания
- Контрольный показатель
- Чертежи в масштабе: используйте инженерный масштаб (1 дюйм = 40 футов или больше) и укажите графический масштаб
- Размер листа: типичные размеры 24 x 36 дюймов и 36 x 48 дюймов. Обратите внимание, что это в конечном итоге только для печатных копий, но также дает рекомендации по индексации листов для цифрового использования.
- Карта окрестностей: показать ближайшие основные перекрестки, страницу путеводителя Томаса и номера сетки
- Выписки: добавьте в план только соответствующие выписки
- Основные надписи для: инженера-строителя, геотехнического консультанта, геодезиста, владельца/застройщика и т. д.

ЭТАЛОННЫЕ МАТЕРИАЛЫ

Ниже приведены ссылки на полезные ссылки, если у вас есть подробные вопросы, касающиеся Система ливневой канализации.

Контрольный список для подачи заявки на ливневую канализацию
Список обзорных листов ливневой канализации
Руководство по проектированию системы защиты от наводнений округа Лос-Анджелес — гидравлика
Руководство по структурному проектированию системы защиты от наводнений округа Лос-Анджелес
Таблица с описанием версии Storm Drain
Форма описания ревизии ливневой канализации

СВЯЖИТЕСЬ С НАМИ

Если у вас есть дополнительные вопросы или проблемы, свяжитесь с нашим отделом дренажа по телефону (626) 458-4930 или напишите нам по адресу [email protected]. Чтобы обсудить ваш проект с нами, вы можете записаться на прием для онлайн-встречи с 7:00 до 17:00 с понедельника по четверг по следующей ссылке: https://pw.lacounty.gov/landing/onlineappointments.cfm

ПРЕДСТАВЛЕНИЕ ПЛАНА ливневой канализации

Чтобы правильно обработать вашу заявку и облегчить рассмотрение вашего плана, отправьте все применимые элементы ниже. В соответствии с нашей политикой мы рассматриваем только заполненные заявки. Неполные или не содержащие необходимые ссылки, документы или подтверждающие расчеты могут быть задержаны или отклонены. Все документы должны быть подается в электронном виде в формате PDF на https://epicla.lacounty.gov/SelfService/#/home. Если вы уже официально представили пакет проверки плана в прошлое, и вы хотите загрузить пересмотренные документы, вы должны повторно отправить электронное рассмотрение в рамках существующего плана дела. Для вопросы, касающиеся этого контрольного перечня, обращайтесь в соответствующий отдел проверки планов по телефону (626) 458-49.30.

ПРИМЕНЕНИЕ

Чтобы отправить свой план ливневой канализации на рассмотрение, загрузите свои планы и вспомогательную информацию в Интернете (ссылка ниже).

Отправить мои планы

СБОРЫ

Вы можете оплатить сборы за рассмотрение чека плана лично или через Интернет с помощью электронного чека или кредитной карты (при оплате менее 50 000,00 долларов США). После того, как вы отправите свои планы на рассмотрение, специалист по проверке планов создаст счет на оплату, в котором вы сможете оплатить сбор. В сети.

Для вашего удобства наш график комиссий и таблицы стоимости и оценки облигаций доступны ниже. Пожалуйста, обрати внимание что плата за проверку плана покрывает до 5 проверок представленного плана ливневой канализации. Потребуются дополнительные сборы после 5 подачи.

Тарифный план и оценка облигаций

БЕЗБУМАЖНЫЕ ПРЕДСТАВЛЕНИЯ
Мы работаем с безбумажной проверкой планов с 2013 года! Соответственно, вы можете представить все свои планы улучшения и подтверждающие документы онлайн по ссылке, указанной выше. Чтобы увидеть типовой список всех подтверждающих документов, которые необходимы для получения утверждения плана ливневой канализации, вот Контрольный список подачи заявок на ливневую канализацию:

Как минимум, нам потребуются элементы, перечисленные ниже, чтобы начать рассмотрение ваших планов ливневой канализации:

План ливневой канализации
Плата за проверку плана (см. выше)
Утвержденная плановая документация
Утвержденное гидрологическое исследование

Потребуется повторная отправка для устранения любых исправлений, необходимых в плане ливневой канализации.

СВЯЖИТЕСЬ С НАМИ

ПРОСМОТР И УТВЕРЖДЕНИЕ ПЛАНА ливневой канализации

ПРОЦЕСС ПРОВЕРКИ
Для каждой отправки плана будет создана и отправлена распечатка чека с комментариями к проверке плана и списком исправлений. заявителю, представившему планы. Эти документы будут устранять недостатки в плане и информировать вас о поддержке документы, необходимые для утверждения плана ливневой канализации. Ниже приведены ссылки для повторной отправки ваших планов. и к некоторым документам, которые могут вам пригодиться при рассмотрении плана ливневой канализации:

Повторно отправить мои планы

Обзорный лист плана ливневой канализации
Контрольный список подачи ливневой канализации

УТВЕРЖДЕНИЕ АГЕНТСТВА

Прежде чем ваш план ливневой канализации может быть одобрен, вам необходимо обратиться в различные юрисдикционные органы для их утверждения. разрешения или письма о том, что они не имеют юрисдикции над вашим проектом. Ниже приведены ссылки на некоторые из этих агентств.

Армейский инженерный корпус
Департамент рыбы и дикой природы Калифорнии
Региональный совет по контролю качества воды
- Лос-Анджелес
- Лахонтан
Департамент регионального планирования
Пожарная часть / Отдел лесного хозяйства
Подразделение геотехники и материаловедения (загружено через подплан в EPIC LA нажмите здесь)

УТВЕРЖДЕНИЕ ПЛАНА ливневой канализации и разрешение на подключение и/или проверку
Как только ваш план дренажа будет утвержден, специалист по проверке плана ливневой канализации создаст пакет утверждений для вашего проекта. Пакет утверждения будет содержать версии ваших планов с печатью и подписью округа, а также все подтверждающие документы. документы на план ливневой канализации. Пакет утверждения будет загружен как общедоступный документ в систему EPICLA. и вам необходимо подать заявку и получить разрешение на подключение и/или проверку.

ЧТО ПРОИСХОДИТ ПОСЛЕ УТВЕРЖДЕНИЯ ПЛАНА ливневой канализации?
После утверждения Плана ливневых стоков и выдачи Разрешительного раздела разрешения LDD вы должны продолжить обработку планы улучшения, пока вы не получите все утверждения плана и необходимые разрешения для завершения строительства вашего проекта.

По истечении 2 лет с даты утверждения плана ливневой канализации, если не истек срок действия карты подразделения, утверждение истекает. Если срок действия вашего плана ливневой канализации истекает до того, как вы получите разрешение на подключение и/или проверку, вам нужно будет отправить новый план ливневой канализации с подтверждающими документами для рассмотрения и утверждения. Если ваш план шторма был одобрен в 2014 или после этого все сопроводительные документы будут храниться в цифровом виде. Однако некоторые утверждения других агентств могут срок действия истек, и его необходимо обновить.

По мере продвижения строительства условия на площадке могут потребовать внесения изменений в утвержденные планы ливневой канализации. Это ответственность получателя разрешения информировать инженера по проверке плана ливневой канализации участка дренажа об этих изменениях и предоставить пересмотренные планы ливневых стоков на утверждение до внесения изменений. Если вам нужно отправить исправленное планы ливневых стоков для рассмотрения и утверждения, нажмите ниже.

Представление пересмотренных планов

Наконец, имея утвержденный план ливневой канализации, вы приблизились к записи финальной карты. Большинство, если не все, ливневые стоки элементы очистки для окончательной карты обычно обрабатываются в процессе рассмотрения плана ливневой канализации.

РубрикаДом
