Проводка в частном доме — схема монтажа!

Быстрая навигация по статье (содержание)

  1. Как провести проводку в доме своими руками
  2. Схема распределения электрической проводки по местам использования.
  3. Измерить силу тока.
  4. Выбор размера сетевого кабеля, для разводки электричества.
  5. Электромонтаж.
  6. Перед электромонтажом проводки нужно пройти несколько этапов:
  7. Меры безопасности для проведения проводки в частном жилом доме.
  8. Проводка своими руками в доме видео

Чем дальше, тем больше человечество пользуется нанотехнологиями, электроникой. Современный человек, все больше стал использовать технику, которая упрощает жизнь. Сейчас почти не найти дом, где бы не было электроприборов, бытовой техники, и все это в большом количестве. Тем самым, электропроводка бывает порой очень сильно перенапряжена. Чтобы уберечь свой очаг от каких-либо неблагоприятных последствий и обеспечить себе комфорт, обязательно нужно позаботиться о качественно проведенной проводки в частном доме, электричества в целом.

Как провести проводку в доме своими руками

Проведение электричества – задача не из легких, но если соблюдать определенные правила и иметь немного знания и смекалку, то есть очень даже неплохие шансы, что у вас все получится сделать самостоятельно.
А в том случае, если вы не решитесь делать такую работу одному, а хотите доверить дело мастеру, то знания, которые вы почерпнете из нашей статьи, помогут вам правильно оценить качество работы вызванного вами работника и вовремя заметить недоработки. Данное преимущество поможет вам сохранить нервы, деньги и избежать ненужных проблем.

монтаж электропроводки в доме своими руками

Ключевые условия, которые нужно соблюдать при том как в доме своими руками провести проводку.
В инструкции по применению оборудования есть Правила устройств электроустановок (ПУЭ), которые нужно изучить прежде чем приступать к работе. Существует ряд ключевых правил, необходимых для выполнения качественной работы с электропроводкой:

  • Электроустановка должна находиться на высоте 60 – 150 см от пола;
  • Розетки, выключатели, распредкоробки должны быть в свободном доступе для использования оборудования;
  • Доступ не должен быть ограничен открывающееся дверью;
  • Кабели не должны проходить внизу, а сверху;
  • Розетки по правилам техники безопасности должны монтироваться выше 50 см, но до 80 см от пола. А также на 50 см на расстоянии от газовых и электрических плит;
  • Размещение розеток должно происходить: 1 штука на 6 м2, отталкиваясь от этого можно рассчитать разрешенное количество приборов. На кухню это правило не распространяется, здесь размещение розеток происходит в зависимости от количества бытовых приборов. Ванной комнате необходим отдельный трансформатор, который будет находиться вне комнаты, чтобы не перегружать электросеть;
  • Кабели должны проходить горизонтально и вертикально, но никак не диагонально, избегать всевозможных изгибов, неровностей — это очень важно, чтобы при монтаже или перфорации не повредить провод;
  • Если кабель проходит вертикально, расстояние его от дверного проема и оконного должно быть больше 10 см. Если кабель проводится горизонтально, то расстояние от перекрытий и карнизов должно быть от 5 см до 10 см, и 15 см от потолка и пола. От газовых труб кабель рекомендуется проводить на расстоянии — больше 40 см;
  • Строительные конструкции из металла должны быть максимально не соприкасаемые;
  • Чтобы соединить кабеля, и для разводки применяют специальные коробки. Кабеля, которые были соединены, должны быть заизолированы. Провода медные и алюминиевые не должны быть соединены – опасно.

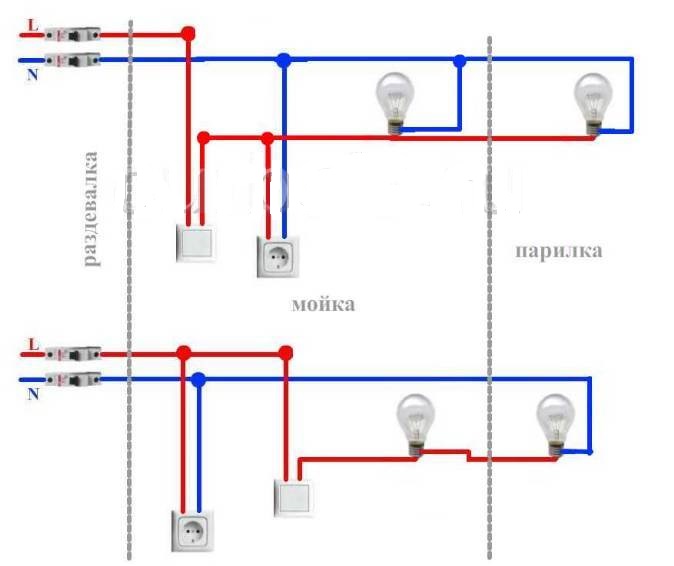

Схема распределения электрической проводки по местам использования.проводка своими руками в доме

Схема с группировкой по потребителям может быть произвольной. Ее используют во избежание перегрузки электроэнергии, экономит затраты на материалы и схема размещения проводки становится проще.
Схема разводки электричества, которая предназначена для деревянного дома или дачи, отличается от квартирного плана. В квартирном плане подводка кабеля начинается с этажного щита. Электричество в частном доме требует подключения от воздушной магистрали или от внешнего распределителя.

Измерить силу тока.

Для того, чтобы правильно выбрать автомат и кабель с сечение, который выдержит нагрузку электросети и не вызовет неблагоприятные исходы, нужно измерить силу тока в электросети. Это очень важное правило для правильного проведения электричества.

коробка автомат для электропроводки

Существует определенная формула, которая позволяет рассчитать допустимую нагрузку тока, нужно: суммарную мощность бытовых приборов (Вт), разделить на Напряжение в сети (В).

Например: у нас есть: 8 ламп по 60 Вт, электрочайник, мощность которого 1600 Вт, холодильник мощностью в 350 Вт и электро-духовка в 1200 Вт. Напряжение в сети = 220В. Сила тока: ((8*60))+ 1600+350+1200/220=16,5А. Обычно дом не потребляет тока больше 25А.

Выбор размера сетевого кабеля, для разводки электричества.

Одна из самых важных условий проведения проводки — это выбор размера сечения кабеля, для разводки электричества. Если кабель будет выбран не верно – это грозит не самым лучшим исходом событий, минимум перегрев кабеля, максимум короткое замыкание и пожар. Поэтому, целостность вашего дома напрямую зависит от данного выбора.

Есть определенная таблица, с помощью которой можно определить размер кабеля, который подойдет для разводки.

проводка для дома схема

Если мы берем тот же случай и у нас сила тока 16,5А, проводка состоит из медных проводов и она закрытая, нужен кабель минимально на 2 мм2. Если мы берем 25А, то кабель будет 4 мм2. Кабель меняется в зависимости от группы распределения и нагрузкой, на которую он будет рассчитан.

Так как, сила тока часто колеблется, нужно учитывать еще и запас сечения, а в таблице указаны предельно точные значения. То, есть, чтобы точно измерить размер кабеля, нужно все расстояние измерить и прибавить 4 метра, для запаса сечения.

Устройство защитного отключения монтируется в щит освещения около входной двери, и включают провода. Стандартная УЗО для выключателя и освещения составляет 16 ампер, а розетки должны быть мощностью на 20 ампер. Для электроплиты нужно УЗО с большей мощностью на 32 ампера и размещается отдельно.

Электромонтаж.

Если все вышесказанные правила и действия были сделаны правильно, то провести электропроводку своими руками в доме не составит особого труда. Важно учитывать технику безопасности и придерживаться всех условий, советов.

Перед электромонтажом проводки нужно пройти несколько этапов:
  • Разметка. Для начала определяем место, где будет, проходит кабель и отмечаем его маркером. Затем нужно отметить места, где будут находиться планируемые светильники, щит защиты и розетки.
  • Перфоратором в стене делаем специальные отверстия, если проводку планируем скрыть или кабель будет на наружной стороне с помощью насадок-коронок. Перфоратор или штроборез могут делать отверстия в стене глубиной около 20 мм, для спокойного передвижения проводки.

Чтобы скрыть на потолке кабель, который может испортить весь вид, можно его зафиксировать к перекрытию. А для красоты потолка украсить декоративным потолком.

Если сделать дыры в перекрытиях с входом и выходом, протянуть сквозь них, то можно избавиться от некрасивого вида кабеля.

После того как перфоратором будет сделана дыра в углу комнаты, через который будет проходить проводка – приступаем к монтажу.

Для начала устанавливается щит отключения, к которому присоединяют УЗО. Щит имеет надписи: сверху- клеммы ноль, снизу – заземляющие, а между- автоматы.

После протягивается кабель, но самостоятельно его подключать запрещено, но его должен монтировать лишь квалифицированный специалист, и никто другой. К щиту отключения и УЗО подключаются несколько кабелей, определенного цвета: сверху к 0 –синий провод, в тоже время к УЗО сверху – белый, к заземлению – желтый с зеленой полоской.

Если проводка находится на наружной части стены, как делать электромонтаж?

Делать электромонтаж проводки, которая находится на внешней стороне стены, нужно по порядку:

  • На отметки, которые были сделаны ранее – фиксируем кабель-каналы, закрепляем все на концах, 5-10 см саморезами на расстоянии 50 см друг от друга.
  • Розетки, выключатели и коробки распределения фиксируем в стену. Так как, они на стенах, как будто висят лучше их закрепить, предварительно просверлив место фиксирования.
  • От розеток к щиту отключения проводим кабель, начиная от точек подключения с использованием ВВГ – 2*2,5 провода.
  • Затем, прокладывается провод от ламп и выключателей к рапредкоробу ВВГ- 3*1,5 кабель.

Для закрытия концов проводов используют специальные колпачки СИЗ, которые определяется по цвету зажима или клеммами типа WAGO.

ВВГ кабель 3*2,5 в щите отключения крепится фазой (должна быть цвета коричневого или красного) у УЗО, кабель синего цвета крепиться сверху к нулю, а желтый с зеленой полоской провод к низу заземления. В конце делается тестовой «прозвон» схемы, и если все сделано верно, то можно приглашать квалифицированного специалиста для монтажа кабеля к щиту распределения.

Меры безопасности для проведения проводки в частном жилом доме.

Особенно важно уделять внимание соблюдению мер безопасности, проведения электричества в частных жилых домах, особенно если дом из дерева.

Для проведения электропроводки для такого случая нужно соблюдать дополнительные меры, а именно:

  • Проводка должна быть из самозатухающих материалов, с профессиональной перемоткой изолентой.
  • Щит распределения и установочная коробка должна быть из металла.
  • Герметизированные соединения.
  • Проводка которая находится на внешней стороне стены, для нее используются фарфоровые изоляторы для монтировки. Самое главное, чтобы провода не касались стен и потолков.
  • Кабеля, которые вмонтированы в стены, должны проводится не просто отверстиям в стене, а через металлические трубы, коробы из стали и обязательно с заземлением. Чтобы электромонтаж выглядел аккуратно и не портил вид комнат, можно использовать пластиковые гофры и коробы, которые сверху покроют штукатуркой – это и безопасно и красиво.

Для соблюдения всех мер безопасности, нужно установить такой УЗО, который при утечке тока или коротком замыкании автоматически будет выбивать автомат, тем самым выключая его.

Проводка своими руками в доме видео

Несколько слов к заключению:

Как сделать проводку в доме своими руками, для начала вам рекомендуется изучить данный вопрос, оценить свои силы. В принципе задача не из самых сложных, и вполне ее можно выполнить, при наличии смекалки и внимательности. А при окончании работы, вы будете гордиться собой.

Эту работу легче, чтобы сделал квалифицированный специалист, но и он может ошибиться. А вы, смотря на его работы со стороны, можете оценить способности мастера, или вовремя заметить ошибку, в своевременном предотвращении проблем. Вы сможете дать оценку его действиям и качеству выполненной работы, зато будете знать, за что платите.

Схема электропроводки в частном доме: схемы + фото

Мы уже рассматривали, как выполнить монтаж электропроводки в доме. Теперь необходимо уделить внимание схемам, которые помогут выполнить этот электромонтаж. На них изображены практически все элементы электросети, начиная от вводного автомата и заканчивая розетками. Схема электропроводки в частном доме поможет выполнить качественный электромонтаж.

Теперь мы рассмотрим оптимальный вариант схемы домашней проводки. В этой схеме мы также указали защитные автоматы. Они помогут надежно защитить ваш дом от перепадов напряжения.

В этой схемы мы решили рассмотреть только один вариант разводки проводки по комнатам. При необходимости вы также можете изменить этот проект и добавить свои варианты. Проект необходимо создавать, опираясь:

  1. Общую нагрузку от электрических приборов.
  2. Количество комнат.
  3. Желание экономить средства.

Теперь мы предоставим типовую схему электропроводки в доме:

Что касается различных составляющих, мы рекомендуем использовать следующие устройства:

  • Счетчик электроэнергии лучше всего установить однотарифный. Существует огромное количество регионов, в которых просто нет смысла устанавливать многотарифную продукцию.
  • Мы рекомендуем сделать однофазную сеть. В последнее время даже в современных домах используется 220 Вольт, а не 380. Вам также не следует слушать людей, которые говорят о том, что эта сеть не сможет выдержать нагрузку. Сейчас многие производители стараются выпускать технику, которая потребляет небольшие объемы электроэнергии. Если вы правильно выберите сечение провода, тогда он точно сможет выдержать все нагрузки. В частном доме лучше всего использовать кабель ВВГнг. Обычно для светильников выбирают сечение 1.5 мм, для розеток 2.5 мм.
  • Количество розеток обязательно должно рассчитываться в индивидуальном порядке. На плане электропроводки, который мы разместили в начале статьи указано только по одной розетке. Вы самостоятельно рассчитаете их количество. Розеточных групп должно быть несколько. Они должны равномерно располагаться по дому. Благодаря этому во время ремонта вы не останетесь без света. Если у вас есть желание, тогда для освещения тоже можно будет создать несколько розеточных групп. Каждая из групп должна обслуживать по 2 комнаты вашего дома.
  • На вводе вам необходимо установить автоматический выключатель. Его мощность должна составлять 40 А. Этой мощности хватит, даже если вы используете электрическое отопление. Остальные автоматы должны быть рассчитаны на 25 А. Характеристики автоматического выключателя, должны подбираться с учетом токовой нагрузки. Благодаря этому вы сможете защитить свой дом от утечки тока.
  • Если вы желаете подключить к электросети гараж, тогда запитать его можно от распределительного щитка.
  • Для питания с улицы вам необходимо завести бронированный кабель. Проложить его можно в земле без дополнительной защиты. Если у вас есть лишние средства, тогда можно будет приобрести кабель ВБбШв.
  • В других комнатах вам необходимо использовать светодиодные светильники. Они позволяют значительно снизить потребление электроэнергии. Также использовать эту продукцию можно практически в любой комнате.
  • Для ванной комнаты вам следует установить розеточную группу, которая будет защищена с помощью УЗО. Это связано с повышенной опасностью поражения током.

Если вы решили сделать проводку в доме трехфазной, тогда все элементы необходимо подбирать исходя из характеристик.

Принцип разводки проводки в этом случае останется прежним. Если вам будет интересно, тогда можете прочесть про схему подключения солнечной батареи.

Важно знать! Если вы планируете сделать проводку в деревянном доме, тогда схема будет выглядеть иначе. Для деревянного дома вам потребуются другие элементы и комплектующие.

Теперь вы уже знаете, как сделать монтажную схему электропроводки в доме своими руками. Если у вас возникают трудности, тогда можете с нами связаться. Мы поможем решить эту проблему.

Читайте также: схема выключателя света с индикацией.

Руководство домовладельца по электропроводке в жилых помещениях

Нужна ли вашему новому дому новая система электропроводки? Спланируйте прямо сейчас с помощью этого полного руководства по электропроводке в жилых помещениях для домовладельцев.

Ошеломляющие 211 310 фактических пожаров — именно столько произошло в Грузии с 2013 по 2017 год. Получается, что один пожар происходит каждые 12 минут.

Приготовление пищи остается самой распространенной причиной домашних пожаров в штате. Однако многие другие были результатом ошибочного электричества. Старые дома подвержены более высокому риску возгорания электропроводки, поскольку в них все еще может использоваться первоначальная система электропроводки.

Если ваш дом является одним из них, пришло время обновить вашу электропроводку. Если вы строите новый дом в Грузии, вам также следует узнать о требованиях к электропроводке. Таким образом, вы можете убедиться, что ваша установка соответствует строительным нормам.

Что еще более важно, это гарантирует, что ваш дом защищен от поражения электрическим током.

Готовы узнать больше о проводке дома? Тогда обязательно продолжайте читать!

Когда вам нужна новая электропроводка в доме?

Установка новой электропроводки является обязательным условием для новостроек и пристроек. Добавление отдельной конструкции, такой как гараж, также требует новой или дополнительной проводки.

Вам также может понадобиться автоматический выключатель с большей силой тока, если вы планируете пристройку к дому. Сегодня минимальный номинальный ток автоматического выключателя для новых домов в США составляет 100 ампер.

Однако во многих старых домах установлены автоматические выключатели только на 60 ампер. Более того, большинству современных приборов требуется как минимум панель на 200 ампер.

Если вы заменяете или добавляете новые приборы, ваш домашний выключатель может больше не поддерживать их. Вам также нужно будет обновить свой выключатель, иначе ваша электрическая система выйдет из строя.

Как насчет обновлений или обновлений?

Существующие дома уже могут потребовать замены электропроводки или электрической панели. Это особенно актуально для старых домов, в которых может быть устаревшая проводка или до сих пор используются блоки предохранителей.

Сомневаетесь, пора ли обновить электрическую систему вашего дома? Ознакомьтесь со списком ниже, чтобы узнать о признаках того, что вам требуется замена электропроводки или модернизация электрической сервисной панели.

Ваш дом был построен до 1985 года.

Более половины всех занятых домов в США имеют возраст четыре десятилетия. Если ваш дом является одним из них или если он построен до 1985 года, в нем, вероятно, установлена ​​панель Federal Pacific Electric. Эти панели пользовались большим успехом в домах, построенных между 1960 и 1985 годами.

В любом случае вам следует заменить их как можно скорее, поскольку миллионы панелей FPE неисправны. По мнению экспертов, эти неисправные электрощиты могут стать причиной до 2800 пожаров в домах. Эти неисправные устройства не могут автоматически отключиться даже при перегрузке.

Мигающие огни

Если это происходит при включении устройства высокой мощности, это признак того, что вам нужно обновить панель. Это означает, что панель не может удовлетворить ваши фактические потребности в электроэнергии. Например, когда вы включаете электрический водонагреватель или кондиционер.

Высокомощный прибор потребляет больше энергии, чем его мощность. В результате он пытается компенсировать это, временно отключив подачу питания к вашим источникам света.

В этом случае как можно скорее обратитесь к лицензированному электрику для проверки электрооборудования. Таким образом, вы можете определить, являются ли ваши мерцающие огни результатом недостаточного размера панели. Если это так, то лучше всего обновить электрическую систему вашего дома.

Увеличение числа срабатываний автоматического выключателя

Автоматический выключатель должен срабатывать при перегрузке. Это безопасная конструкция, которая предотвращает затопление проводов чрезмерным током. Однако, если он часто срабатывает, это означает, что ваша электрическая панель больше не может удовлетворять ваши потребности в энергии.

Требуется ли разрешение на электромонтажные работы?

В Грузии разрешение на электроснабжение требуется для всех новостроек. Вам также необходимо получить это разрешение, если вы планируете произвести электрические изменения в существующем доме.

Вам необходимо получить это разрешение, прежде чем вы сможете изменить или установить новую электропроводку и устройства. То же самое происходит при прокладке дополнительных электрических проводов, установке новой розетки или установке нового светильника. Для замены блоков предохранителей на автоматические выключатели также требуется это разрешение.

Кто может выполнять электромонтажные работы?

Из-за опасного характера электромонтажных работ лучше доверить эту работу профессионалам. Кроме того, в Персиковом штате только лицензированный электрик может оказывать электротехнические услуги. В зависимости от объема работы это может быть лицензия I или II класса.

Запишитесь к одному из наших лицензированных электриков уже сегодня!

Электрическая проводка на кухне

В 2011 г. 64% домохозяйств США владели не менее чем шестью бытовыми приборами и электроникой. Среди них холодильник, посудомоечная машина и плита.

Эксперты прогнозируют, что с годами это количество бытовой техники будет расти. На самом деле, они прогнозируют, что к 2025 году стоимость рынка бытовой техники в США достигнет 59,76 млрд долларов. Сегодня новым кухням требуется как минимум семь контуров только для стандартных приборов.

Вот еще несколько моментов, о которых следует помнить, проводя или меняя электропроводку на кухне.

Выделенные цепи

Некоторым бытовым приборам также требуется собственная выделенная цепь, например, электрической плите. То же самое касается посудомоечных машин, систем утилизации мусора, холодильников и микроволновых печей.

GFCI Protection

Каждый год в США происходит не менее 30 000 травм в результате шоковых происшествий. Электротравмы также являются причиной примерно 5% госпитализаций в ожоговые отделения.

Вот почему прерыватели цепи замыкания на землю (GFCI) теперь являются обязательными в США. GFCI — это устройства, размещаемые на электрических розетках для предотвращения таких поражений электрическим током. Они также встречаются в автоматических выключателях и удлинителях.

Работа GCFI заключается в отслеживании дисбаланса электрического тока. Затем они автоматически отключают питание при возникновении такого дисбаланса. Скорость, с которой они отключают питание, помогает уменьшить воздействие блуждающего тока на ткани человека.

На кухне обязательно наличие емкости с защитой GCFI для посудомоечной машины. Любые другие емкости в пределах шести футов от раковины также нуждаются в защите GFCI.

Электропроводка в ванной комнате

Поскольку в ванных комнатах всегда присутствует вода, все розетки должны иметь защиту GFCI. Количество цепей, которые вам нужно подключить к вашей ванной комнате, зависит от используемых вами приборов. Если у вас есть вытяжной вентилятор со встроенным нагревателем, для этого вам понадобится выделенная цепь.

Требования к электропроводке в гостиной

Несмотря на то, что гостиная не так энергоемка, как кухня, она все же может потреблять небольшое количество энергии. Особенно, если у вас есть полная и мощная развлекательная система. По крайней мере, у вас должна быть стандартная 120-вольтовая 15- или 20-амперная цепь для жилой зоны.

На каждые 12 футов стены должна быть установлена ​​настенная розетка. Отдельный участок стены шириной более 2 футов также должен иметь по крайней мере одну розетку.

Электропроводка для столовой

Если в столовой есть электроприбор высокой мощности, для него может потребоваться отдельная цепь. Примером может служить микроволновая печь, для которой может потребоваться собственная схема на 20 ампер. Требования к настенным розеткам такие же, как и в гостиной.

Электропроводка в спальне

Требования к розетке для спальни такие же, как и для гостиной. Однако для комнатного или оконного кондиционера нужен отдельный контур.

Требования к электрическому освещению

Что касается требований к освещению, то 75% постоянных светильников должны быть высокоэффективными лампами. Для нового дома подумайте о том, чтобы перейти на 100%, чтобы вы могли получить максимальную энергоэффективность. Однако, если у вас старый дом, убедитесь, что ваша текущая установка может вместить современные источники света.

Кроме того, если вы планируете модернизировать встраиваемые системы освещения, рассмотрите возможность использования светодиодных ламп. Светодиодные лампы преобразуют до 90% энергии, которую они используют, в свет. Лампы накаливания, с другой стороны, преобразуют только 10% энергии, которую они потребляют.

Несмотря на свою яркость, светодиоды потребляют на 80% меньше энергии, чем лампы накаливания. Они также потребляют на 40% меньше энергии, чем люминесцентные лампы. В довершение всего, светодиодные фонари имеют колоссальный срок службы 50 000 часов.

Имейте в виду, что рядом с дверью каждой комнаты также должен быть выключатель света. Это необходимо для обеспечения надлежащей видимости при входе в помещение. Выключатель может быть как для потолочного, так и для настенного освещения.

Защита от дугового замыкания

С 2017 г. Национальный электротехнический кодекс (NEC) требует защиты от дугового замыкания (AFCI). AFCI — это устройства, защищающие от искрения или искрения, которые могут привести к пожару. Они нужны вам в дополнение к требуемым по закону устройствам GFCI.

AFCI необходимы для всех областей нового строительства домов. Единственными местами, где они не требуются, являются ванные комнаты, гаражи и открытые площадки. Все 15- и 20-амперные цепи должны иметь защиту AFCI.

В существующих домах любая сменная розетка должна иметь защиту AFCI. То же самое происходит, когда вы хотите заменить осветительные приборы.

Убедитесь, что электропроводка в вашем доме безопасна

Вот и готово исчерпывающее руководство по требованиям к электропроводке в жилых помещениях. Теперь, когда вы знаете основы, убедитесь, что электрическая система вашего дома соответствует строительным нормам! Это необходимо для вашей собственной безопасности и предосторожности, так как даже малейшая электрическая искра уже может привести к пожару.

Если вам нужны услуги по электромонтажу, мы в ServiceWise Electric можем вам помочь. Свяжитесь с нами сейчас, чтобы заказать установку новой проводки, замену проводки или модернизацию панели!

Запишитесь к одному из наших опытных электриков уже сегодня!

Основы бытового электроснабжения

По

Ли Валлендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также более 13 лет дает советы по благоустройству дома.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 27.03.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp. , является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Элизабет Макленнан

Факт проверен Элизабет Макленнан

Элизабет Макленнан — специалист по проверке фактов и редактор с опытом работы в области наук о Земле и устойчивого развития. Элизабет имеет степень магистра. из Университета Теннесси, Ноксвилл.

Узнайте больше о The Spruce’s Редакционный процесс

Хантсток / Getty Images

Вы видите их все время, они прикреплены к стене вашего дома, но вы можете никогда о них не думать. Это электрические сервисные станции.

Без отключения услуг в вашем доме нет электричества. Сервисный узел — это единственное ключевое место, через которое вся электроэнергия направляется в ваш дом. И хотя это не то, к чему вы должны когда-либо прикасаться, это то, о чем вы должны знать.

Что такое отказ службы

Отвод электроснабжения представляет собой пучок электрических кабелей (или трех отдельных проводов в более старых установках), которые идут от опоры электроснабжения коммунальной компании к подключению в вашем доме.

Поскольку линии электроснабжения находятся выше вашего дома, кабели, идущие к вашему дому, буквально падают, спускаясь с более высокого места на более низкое. Если в вашем доме нет сервисного ввода, он снабжается аналогичными кабелями, проложенными под землей.

Блоки обслуживания обеспечивают всю мощность

Вся электроэнергия в ваш дом поступает через распределительную сеть. Если перестанет работать сервис, все электричество в вашем доме отключится. Катастрофические события, такие как поваленные деревья, большие упавшие ветки или сильное нарастание льда, могут привести к прекращению обслуживания. Упавшие обрывы связи чрезвычайно опасны, поскольку они несут достаточно электричества для питания всего дома. Не приближайтесь к упавшему сервисному узлу.

Стандартный сервисный узел включает три кабеля или проводника. Два изолированных горячих кабеля, каждый из которых несет 120 вольт электричества (240 вольт по двум проводам). Третий кабель, обычно оголенный (неизолированный) алюминиевый провод со стальным сердечником, служит нейтральным проводником и обеспечивает структурную поддержку всего узла обслуживания.


Кто отвечает за устранение неполадок в обслуживании?
  Энергетическая компания Квалифицированный электрик
Воздушные провода, идущие от столба к дому х
Сервисный кронштейн для крепления сервисных проводов к корпусу х
Электросчетчик х
Погодная насадка, которая крепится к сервисному кабелю    х
Сервисный кабель от атмосферной головки к счетчику, затем к сервисной панели (выключатели)   х
Гнездо счетчика   х

Обратитесь в местную энергетическую компанию, так как услуги в вашем регионе могут отличаться от указанных в таблице.

Все элементы сервиса drop and line работают в связке; если какой-либо элемент отсутствует или сломан, его необходимо исправить. Например, может быть отремонтирован оторванный спуск, но не опорный трос. Систему нужно будет снова отключить от сети, а кабель снова подключить к дому.

Аварийные сбросы и подземные линии электропередач

В то время как воздушные линии связи были стандартом в течение многих лет, в последнее время в жилищном строительстве предпочтение отдается подземным линиям связи. Когда линии находятся под землей, они называются ответвлением обслуживания, а не ответвлением обслуживания. Заглубленные линии предпочтительны прежде всего потому, что они не уязвимы для падающих деревьев, сильного ветра и других разрушительных воздействий погоды. Линии также находятся вне поля зрения и устраняют опасность случайного контакта с лестницами или транспортными средствами.

С другой стороны, подземные коммуникации могут быть повреждены строительными бригадами или, возможно, даже домовладельцами, копающими землю во дворе. Установка и ремонт подземных линий намного дороже и трудоемче, чем с воздушными линиями, а подземные линии и связанное с ними оборудование могут быть затронуты сдвигом грунта.

Начальник службы и пункт обслуживания

Когда сервисный узел достигает дома, он подключается к сборке, называемой сервисной головкой, также известной как сервисная мачта или мачта.

Как правило, сервисный патрубок состоит из жесткого стального трубопровода (например, большой трубы), который проходит через крышу или вдоль внешней стены и увенчан фитингом в виде раковины, называемым флюгером или флюгером.

Открытая передняя часть флюгера обращена вниз, чтобы защитить от дождя и снега. Нижний конец мачты обслуживания соединяется с основанием счетчика дома.

Дополнительный комплект сервисных кабелей начинается на сервисной панели (и электросчетчике) и проходит через сервисную головку и выходит из нее. Эти кабели подключаются к служебным ответвительным кабелям снаружи мачты. Это соединение называется точкой обслуживания и представляет собой разделительную линию между собственностью коммунальной компании и собственностью домовладельца (хотя счетчик может принадлежать коммунальному предприятию, даже если он находится на стороне домовладельца).

Дуглас Саша / Getty Images

Капельная петля

Рядом с точкой обслуживания сервисные кабели образуют нисходящую петлю, известную как капельная петля. Это простая система, в которой используется гравитация, чтобы вода не стекала по кабелям в сервисную головку. Капли воды, стекающие по внешней стороне кабелей, собираются в нижней части петли, где они в конечном итоге стекают с кабеля.

Требования к высоте падения при обслуживании

Требования к минимальной высоте служебных ответвительных кабелей определяются местными строительными или электрическими нормами, но большинство из них соответствует рекомендациям Национального электротехнического кодекса (NEC). Как правило, служебный спуск должен находиться на высоте не менее 12 футов над землей (уровнем), а также над тротуарами и подъездными путями к жилым домам. Минимальная высота над зонами, доступными только для пешеходов, такими как веранды или террасы, составляет 10 футов. Минимальное расстояние над бассейном составляет 22 1/2 фута. Когда сервисные станции подвешиваются над дорогами общего пользования, они должны быть высотой не менее 18 футов.

Обслуживание Падение Ремонт

В то время как домовладельцам во многих муниципалитетах разрешено выполнять свои собственные электротехнические работы, это относится к домашним проектам, таким как замена розеток и освещения, прокладка электрических кабелей и, возможно, даже установка новых цепей.

Тем не менее, домовладельцам не разрешается работать ни в какой части услуги коммунального предприятия. Во-первых, сервисное обслуживание принадлежит коммунальной компании, а не домовладельцу. Во-вторых, питание в служебных ответвительных кабелях может быть отключено только коммунальной компанией.

Домовладельцам также не следует пытаться выполнять какие-либо работы с кабелями между коммуникационным вводом и щитом электроснабжения дома.

РубрикаДом
