Рассмотрим главные моменты, учитываемые в разработке плана монтажа электропроводки как открытого типа, так и закрытого, а также основные нюансы, которые могут возникнуть при самостоятельном монтаже электропроводки.Монтаж электропроводки в частном доме
Правила монтажа электропроводки
№ 1. Розетки, электросчетчики, а также разделительные коробки следует устанавливать в легкодоступных, для обслуживания и ремонтных работ, местах.
№ 2. Токопроводные элементы обязательно следует закрыть и изолировать от посторонних.
№ 3. Выключатели размещаются на высоте 0.
9 метра от пола, и на таком расстоянии от двери, чтобы не загораживался доступ к выключателю при открытии двери. Иногда все выключатели устанавливают с одной и той же стороны во всех комнатах.
№ 4. Розетки следует устанавливать во всех комнатах, кроме ванной комнаты, там разрешено устанавливать только специальные розетки для электрических приборов (бритв, фенов и стиральных машин).
В остальном же, розетки монтируются на уровне 30 сантиметров от пола, размещаются таким образом, что бы в ходе эксплуатации было удобно подключать к ним приборы, либо, исходя их того, где точно будет размещено оборудование.
Запрещается монтаж розеток на уровне менее 50 сантиметров от металлоизделий: батарей, труб, раковин и т.д. на стенах-перегородках. Розетки удобнее всего монтировать в стене с обеих сторон, через общее отверстие.
Правила ПУЭ 7.1.50. Минимальное расстояние от выключателей освещения, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.
Нормы безопасной прокладки электропроводки
В помещении, размером 6 м2, по нормам безопасности в каждой комнате должно быть как минимум по одной розетке, а на кухне их общее количество должно быть не меньше трех. Розетки обязательно должны быть соединены с разделителем с двойной изоляцией, его расположение должно быть вне этих помещений.
№ 5. Прокладывать электропроводку нужно по четко определённым линиям, горизонтальным или вертикальным. И необходимо запомнить ее размещение, особенно при других отделочных и декорирующих работах, что бы нечаянно не забить гвоздь в стену и повредить электропровод.
Так, по горизонтали, электропроводку проводят на расстоянии 5-10 сантиметров от балок и карнизов, 20 сантиметров от потолка, 15-20 сантиметров от плинтуса, по вертикали должно быть не меньше 10 сантиметров от углов пересечений стен, дверей и окон.
№ 6. От металлических объектов, трубопровода с горючими веществами электропроводка прокладывается на расстоянии не менее 40 сантиметров.
№ 7. Расстояние между проводами должно быть не меньше чем 3 миллиметра. Как уже упоминалось, проводка должна быть оснащена разделительными или распределительными коробками.
№ 8. Монтаж открытой электропроводки допускается во всех помещениях для приготовления пищи, кроме кухонь квартир. Установка открытой проводки в этих помещениях запрещена.
Сноски из ПУЭ на счет правила монтажа электропроводки в частном доме открытого типа:
ПУЭ 7.1.39. В помещениях для приготовления и приема пищи, за исключением кухонь квартир, допускается открытая прокладка кабелей.
Заземление и зануление
№ 9. В помещениях с повышенной влажностью, таких как ванны, сауны, душевые, должна применяться только скрытая проводка или открытая прокладка кабелей.
Запрещено прокладывать провода с металлической оболочкой в металлических трубах и рукавах.
№ 10. Разделение совмещенного PEN проводника на нулевые рабочие и нулевые защитные провода осуществляется на специально отведенных для этого шинах. Причем подключаются нулевой защитный и рабочий провод на разные болтовые соединения.
Металлические корпуса электроприборов соединяются с защитными проводами с помощью болтового крепления. Эти защитные провода не содержат предохранителей и выключателей. Монтаж электропроводки в частном доме должен быть проверен после монтажа прозвонкой и тестированием нагрузочной способности проводки.
Суммарная мощность и расчет нагрузки
Как правило, суммарная мощность нагрузки всех бытовых электроприборов не превышает 30-35 кВт. После того как вы подсчитаете суммарную мощность нагрузки всех приборов выберите площадь сечения жил алюминиевого вводного кабеля из следующих расчетов:
- 10 мм² – 16-17 кВт и 30-31 кВт при трехфазной сети;
- 16 мм² – 21-22 кВт и 38-39 кВт при трехфазной сети;
- 25 мм² – 30-35 кВт и 52-53 кВт при трехфазной сети.
Расчеты выше представленные являются самыми ходовыми сечениями вводного кабеля для правильного монтажа электропроводки в частном доме. Кабель с большим сечением с этой целью для среднестатистической семьи просто не понадобится.
При расчете суммарной нагрузки не забываем и о периферийных потребителях таких как: баня, сауна, гараж, прочие хозяйственные постройки и наружное освещение.
Использование алюминиевых проводов при выполнении внутреннего монтажа электропроводки в частном доме не оправдывается абсолютно ничем, ну или кроме сомнительной экономии на материале. Правильный монтаж электропроводки в «современном» частном доме выполняется исключительно медными проводами. Исходя из того, что все розетки в частном доме, согласно правилам электробезопасности, должны обладать заземлением, правильней ну и, конечно же, удобней всего делать разводку трехжильным медным проводом («фаза», «ноль», «земля») в двойной термоизоляции. К заземлению линий освещения конкретных требований нет, исключение составляют только световые приборы, которые используются в помещениях с повышенной влажностью, таких как ванная, баня, сауна, и к наружному освещению.
Виды монтажа электропроводки в частном доме
При любом из способов монтажа электропроводки в частном доме — как открытом, так и скрытом, все соединения проводов следует выполнять исключительно в распределительных коробках, доступ к которым необходимо оставить свободным для дальнейшего проведения ревизий, если на то возникает необходимость, а она рано или поздно возникнет, поверьте на слово. Соединение проводов электропроводки методом скрутки, а тем более – без использования распределительных коробок, крайне критически и недопустимо при скрытом монтаже электропроводки в частном доме: определение и дальнейшее устранение причин отсутствия электричества в таком случае становится «геморроем вселенского масштаба».
Естественно практически все эти требования к правильному монтажу электропроводки в частном доме касаются и городской квартиры, но монтаж электропроводки в квартире это уже наша следующая статья.
И, наконец, то мы пришли к главному: если прежде при проведении работ с электричеством высшим пилотажем для вас было – вкручивание лампочек, то приступать к монтажу электропроводки в частном доме своими руками, наверное, не стоит – обратитесь к специалистам пожалейте себя и свой дом!!!
Видео о монтаже электропроводки в частном доме
Читаем дальше — узнаём больше!
Защита электрических приборов от перепадов электричества. Как правильно выбрать электросчетчик
Светильники: виды, плюсы, минусы
Как правильно выбрать люстру
ЕвроЭнергоСервис надежный поставщик энергетического оборудования в Беларуси
Управление системой освещения с помощью шинной технологии
Основы фотовольтаики
- 2.
5 - 1
- 2
- 3
- 4
- 5
Голосов: 182
Ответить
Электромонтаж в частном доме
Перейти к списку
Все статьи /
тесли tesli электромонтаж эксперт

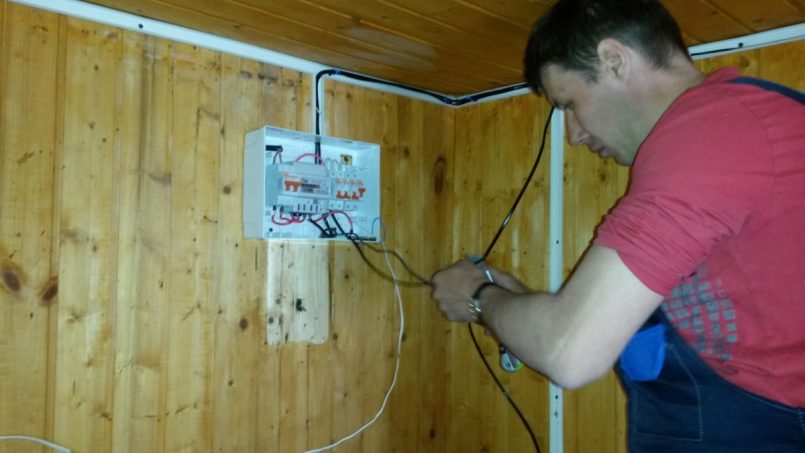

Проектирование электропроводки в частном доме предполагает учет ряда факторов, связанных как с особенностями устройства внутренних жилых пространств, так и со способом подводки силового кабеля. В отличие от типового многоквартирного жилья, где преобладают негорючие материалы, в этой ситуации элементы строительных конструкций чаще всего изготавливаются на основе древесины и других легко воспламеняющихся структур. Именно поэтому перед проведением монтажных работ в загородных строениях особое внимание уделяется безопасным приемам прокладки, предъявляемым к электропроводке и полностью отвечающим основным положениям действующих ПУЭ.
Уважаемые читатели! Недавно в нашем блоге вышла еще одна полезная статья: Разница между ВДТ и АВДТ. Добавьте ее в закладки прямо сейчас-не пожалеете!
Монтаж электропроводки – это заключительная стадия целого комплекса работ, включающих в свой состав не только проектирование системы, но и такие важные этапы, как:
- Выбор способа прокладки электрического кабеля при заданном типе питания (220 или 380 Вольт).
- Определение суммарной мощности, на которую должна быть рассчитана проводка, а также составление схемы распределения нагрузок по отдельным потребительским группам.
- Перед началом монтажных работ важно определиться со способом ввода силового кабеля в дом, после чего необходимо прорисовать подробную схему монтажа электропроводки на плане жилого строения.
Известно, что по способу прокладки электропроводки внутри помещений она подразделяется на два типа: скрытая и открытая.
Первая из них организуется в толще стен, для чего в них подготавливаются специальные канавки, называемые штробами.
Второй тип отличается от первого тем, что в этом случае провода прокладываются прямо по поверхности стен или помещаются в специальные пластиковые (металлические) кожуха-каналы. При желании кабельные жилы можно провести и в гофре из синтетического материала.
При скрытой проводке согласно ПУЭ п. 2.1.49 провод должен быть защищен со всех сторон конструкцией из несгораемых материалов толщиной не менее 1 сантиметра. Если работы ведутся в строениях со стенами из негорючих материалов – провода или кабели допускается прокладывать без защитных кожухов. Они укладываются в уже подготовленные канавки в виде жгута или крепятся поверх кирпичной или блочной стены, а затем закрывается слоем штукатурки.
Скрытый способ оформления проводки подходит, как правило, только для жилых комнат. Для служебный помещений в ПУЭ предусмотрены некоторые ограничения.
Так согласно п. 7.1.37 в сырых и особо влажных помещениях прокладывать кабель рекомендуется только открытым способом. Это же требование распространяется на имеющиеся в любом загородном доме подвалы и чердаки.
Сколько фаз выбрать для частного дома?
Выбор типа питания для загородного жилого строения зависит от следующих факторов:
- Предполагает ли владелец дома устанавливать в нем силовое оборудование наподобие деревообрабатывающего фрезеровального станка, например.
- Потребуется ли ему подключать к сети агрегаты, содержащие в своем составе 3-х фазные асинхронные двигатели (включая насосные станции и подобные им машины).
- Планирует ли он покупать в будущем другую технику, способную работать только от трехфазного питания 380 Вольт.
При положительном ответе хотя бы на один из этих вопросов хозяину дома необходимо получить разрешение на оформление соответствующего подсоединения к высоковольтной линии.
Для получения официального подтверждения от «Энергосбыта» владелец частного хозяйства должен предоставить убедительные аргументы с расчетом затребованной полной мощности.
Ввод электричества в дом
Одним из самых сложных вопросов, с которыми приходится сталкиваться при подключении дома к электроснабжению – получение разрешения на ввод силового кабеля в частное строение. Со стороны организаций, ответственных за отпуск электроэнергии потребителю по конкретному ответвлению, в этом случае выступает «Энергосбыт». Чтобы законно оформить эту процедуру – от пользователя потребуется сначала разработать, а затем утвердить проект электроснабжения жилого дома. Помимо этого, необходимо будет подготовить технические условия на подключение силового кабеля с определенным типом питающего напряжения.
Первое, с чем следует определиться перед началом монтажа силовой линии – это какой кабель оптимально подойдет для ее прокладки в пределах дома и на улице.
Для ввода в строение, как уже отмечалось, удобнее всего воспользоваться самонесущим проводом СИП. Для прокладки же внутри помещений оптимально подходят следующие разновидности кабельной продукции:
- ВВГ;
- NYM;
- ПУНП.
Основные параметры, учитываемые при выборе подходящего типа изделия для монтажа электропроводки – количество жил, а также их сечение.
