Обвязка в доме из бруса: материалы и особенности монтажа

Обвязка в доме из бруса – это первый венец, уложенный на фундамент и прочно с ним скрепленный. Его укладывают на все опоры основания (ленточного, столбчатого и т.д.), соединяя между собой для создания цельного венца, поверх которого возводят стены. Обвязка – основа для укладки брусьев, обеспечивающая прочность конструкции и тепло в доме. Поэтому для ее создания используют толстый профилированные пиломатериалы сечением от 150х100 мм.

Чтобы тепловые потери через пол были минимальны, делают двойную нижнюю обвязку. Для этого укладывают не один, а сразу два ряда брусьев, тщательно утепляя межвенцовые соединения с помощью джута, пакли и т.д. Наличие двойной обвязки из бруса 150х150 мм позволяет поднять уровень пола на максимальную высоту от поверхности земли, создав воздушную прослойку, препятствующую лишним теплопотерям. При обустройстве черновых полов используют обрезную доску толщиной 2 см, а затем настилают чистовой пол из усиленных пиломатериалов 10х3,6 см, что делает пол наиболее теплым.

Устройство нижней обвязки

Первый этап при монтаже нижней обвязки – выравнивание фундамента с помощью строительного уровня или нивелира. Ее установка на неровной поверхности приведет к появлению перекосов, деформации стен будущего дома, снижению их теплоизоляционных свойств и прочности. После этого фундамент тщательно обрабатывают битумом для гидроизоляции. Наличие минимум двух слоев рубероида между фундаментом и обвязкой обязательно, поскольку бетон и металл (если основание свайное) накапливают конденсат в холодный период, а сырость приводит к набуханию, короблению и гниению древесины.

Для монтажа обвязки специалисты СК «Пестово» используют сухой профилированный брус влажностью менее 20%. Его тщательно обрабатывают антисептическими пропитками для защиты от пагубного воздействия влаги, а при необходимости – антипиренами (огнеупорными составами). Оптимальный вариант – обвязка из лиственницы, которая стойка к воздействию влаги и не подвержена гниению. Однако она стоит дорого, поэтому лучше остановить выбор на брусьях из сосны – среднеплотного, твердого и прочного материала, который станет надежным и долговечным основанием деревянного дома.

Крепление брусьев к фундаменту

Строительная компания «Пестово» возводит брусовые дома на столбчатом и свайно-винтовом фундаментах. Крепление нижней обвязки к ним осуществляется с помощью анкерных болтов и металлических уголков. Диаметр стальных болтов составляет минимум 1,2 см. Жесткое неразборное соединение бруса с ростверком гарантирует неподвижность строительной конструкции, но иногда это негативно сказывается на состоянии пиломатериалов: во время усадки и при сезонных колебаниях влажности на них появляются трещины, они деформируются.

Также популярен вариант монтажа нижней обвязки, при котором пиломатериалы не соединены с ростверком. Накладная установка проще в реализации и ускоряет строительство, а неподвижность стен обеспечена внушительной массой венцов, которые установят поверх. Но если обустроен свайно-винтовой фундамент, фиксация необходима, поэтому монтаж осуществляют таким образом: нарезают брус выбранного сечения, укладывают его на сваи с применением угловых скоб, которые приваривают к опорам. Затем брус убирают, а скобы служат ориентиром для монтажа оголовков на все сваи. В готовые оголовки прокладывают гидроизоляционные материалы, а потом вкладывают внутрь профилированный брус. Для соединения пиломатериалов используют длинные стальные гвозди или деревянные нагели, а углы стыкуют в чашу или в пазы.

Посмотрите наши самые популярные проекты домов из бруса

«Вячеслав» 7×12 — 98 м²

1+мансарда 3 спальни Коттедж

от 810 000 руб

«Гай» 8×6 — 82 м²

1+мансарда 3 спальни Коттедж

от 690 000 руб

«Даниил» 8×7 — 102 м²

1.5 этажа 4 спальни Коттедж

от 910 000 руб

«Алексей» 9×6 — 94 м²

1+мансарда 2 спальни Коттедж

от 780 000 руб

Все проекты домов

Даже без отделки бани полностью пригодны для эксплуатации. Профилированный брус надлежащим образом обработан, имеет гладкую и красивую поверхность.

Иногда требуется увеличить число полезных помещений в брусовой бане. Это мероприятие может быть связано с некоторыми трудностями.

Брус, уложенный в один ряд по контуру несущих стен, составляет венец. Детали стыкуются между собой различными способами – с остатком и без, в одной горизонтальной плоскости либо со смещением по …

Обвязка дома из бруса: требования и преимущества

Надежность и прочность дома из бруса во многом зависит от правильного устройства всех его конструкций, их грамотного расположения по отношению друг к другу. Подземная и надземная части здания должны представлять собой единую систему, которая бы функционировала согласованно. В противном случае может произойти смещение столбчатого или свайного фундамента или отдельных брусьев, и здание разрушится со временем. Чтобы этого не допустить, используют обвязку фундамента.

Что такое обвязка?

Это первый нижний венец, который специальным способом укладывается на сваи или опоры фундамента, соединяет их и создает единую конструкцию. Правильно выполненная обвязка предотвращает смещение фундаментных опор, равномерно распределяет нагрузку на грунт и максимально устраняет просадки и деформации. Она выполняется в один или два ряда и служит основой, на которую укладываются последующие венцы сруба. При этом в обвязочный венец запиливают лаги, следовательно, он выполняет роль несущей конструкции.

Требования к обвязке дома из бруса

При возведении деревянного дома обвязка может производиться различным способом:

Самим брусом, если его размеры составляют 120х120 или 150х150 мм.
Пакетом досок, склеенных или сбитых и поставленных на ребро. При этом используются одинаково ровные пиломатериалы стандартного размера.
Металлопрофилем. Однако это достаточно дорогой и не всегда надежный способ обвязки.

В качестве обвязки желательно использовать пиломатериалы из хвойных пород дерева (сосну, лиственницу), поскольку они изготавливаются из длинных и прямых стволов и обладают необходимой прочностью и длительной эксплуатацией.

Нижняя обвязка также требует:

Использования только качественной древесины с допустимым показателем естественной влажности, не имеющей сучков, гнили, других дефектов.
Дополнительной обработки материала антисептиками и различными огнезащитными составами.
Выполнения правильного крепления обвязочных элементов в местах стыковки с помощью гвоздей, анкеров или болтов.
Устройства надежной гидроизоляции между фундаментом и брусом.

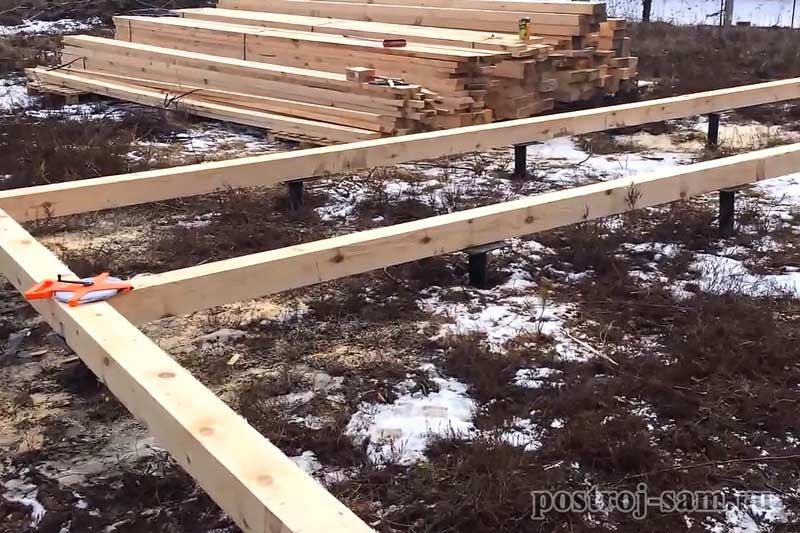

Технология укладки обвязочного венца

Монтаж обвязки выполняется поэтапно. Сначала проверяется уровень фундамента, который наращивают или срезают при необходимости. В местах, где основание дома стыкуется с обвязкой, для прочности вбирают анкеры.

Затем на верхнюю часть свай или столбов наносится гидроизоляционный слой. Это может быть гидроизол, рубероид или другой вид рулонного материала, уложенный в два слоя. Для лучшего крепления полотна гидроизоляции используется битумная мастика.

После чего подготовленному таким образом основанию дома следует постоять 6—7 дней и только потом начинают выполнять работы по обвязке.

Дальше на фундамент укладывают обвязочные балки. Желательно класть брус на ребро, поскольку он ложится более плотно и сохраняет в доме тепло. Незадолго до укладки материал 2—3 раза обрабатывают различными антисептическими составами, защищающими его от вредителей, гнили и грибка.

Этап укладки начинается с оформления углов, местоположение которых намечают гвоздями. После того, как выполнится корректировка их центров, начинается непосредственная работа по укладке обвязки. При этом смежные брусья соединяются одним из способов:

В полдерева. В данном случае в стыкуемых венцах делаются симметрично расположенные вырезы, глубина которых не превышает половину толщины бруса.
В «лапу». Выемки вырезаются так, чтобы при соединении обвязочных деталей не образовывались пустоты.

Более крепкой и надежной является двойная обвязка здания. При ее применении не делают запилов для балок и лаг, поэтому дом получается более прочным и теплым.

Другие статьи

правила подключения, инструменты и монтаж

Более половины владельцев земельных участков отдают предпочтение каркасной технологии строительства домов. Это обосновывается его универсальностью, доступной стоимостью, практичностью, возможностью возводить постройки в любое время года и в сжатые сроки. Прочность и долговечность построек напрямую зависят от правильности каждого этапа работ. Конструкциями, определяющими устойчивость конструкции, являются нижняя и верхняя обвязки.

Содержание

Устройство верхней и нижней обвязки каркасного дома
Правила соединения верхней обвязки
Правила соединения нижней обвязки
Необходимые инструменты и строительные материалы
Монтаж верхней и нижней обвязки дома своими руками каркасный дом

Устройство верхней и нижней обвязки каркасного дома

От верхней обвязки

зависит устойчивость всего каркаса и крыши Основой любого строения является фундамент. В частном секторе чаще всего используются ленточные основания или сваи, соединенные ростверком (сборным, винтовым, набивным). По техническим причинам стойки каркаса не могут опираться непосредственно на фундамент, так как это не обеспечивает надежного крепления, а неравномерная нагрузка чревата разрушением несущих элементов здания.

Верхняя и нижняя обвязка каркасного дома – детали, соединяющие вертикальные стойки в единую конструкцию, обеспечивающие ее монолитность и законченность. Они представляют собой стержень, жестко соединенный в замкнутый контур, расположенный в нижней и верхней частях вертикальных стоек.

Несущие элементы выполняют следующие функции:

создают прочное основание каркаса;
достижение надежного соединения между всеми несущими фрагментами — стенами, бревнами, фундаментом;
гидро- и теплоизоляция между каменными и деревянными элементами;
придание неподвижности и устойчивого положения опорным конструкциям в пространстве.

Обе конструкции должны обладать достаточной прочностью и надежностью, так как выполняют несущие задачи. Нижняя держит каркас, а верхняя служит основанием для перекрытия, односкатной или двускатной крыши.

Правила соединения верхней обвязки

Верхняя обвязка встык

Одним из вопросов, который предстоит решить разработчикам, является выбор способа соединения горизонтальных частей каркаса.

Существуют следующие способы соединения стоек и обвязки:

Встык. Опоры соединены своими концами и пробивались к ним длинными гвоздями. Вариант простой, быстрый, но рассчитан только на вертикальные напряжения.
Соединение 45 градусов. Края досок обрезаются под углом и соединяются. Затем через оба фрагмента делают сквозные проходы саморезами или гвоздями. Использование четырех и более аппаратных средств позволяет добиться практически монолитного сопряжения.
Половина дерева. В брусе делают горизонтальные пропилы на половину его толщины и глубину 40-50 см. Затем удаляют излишки с верхнего и нижнего фрагментов, производят наложение и фиксацию аппаратом.
Шип-канавка. Способ аналогичен описанному выше. Отличие в том, что делается несколько надрезов, в результате получается гребешок с каждой стороны. Фиксация надежная, тугая, но требует времени и усилий.

Выбор способа подключения осуществляется исходя из его расположения. Чем большее давление он несет, тем прочнее выбрано соединение.

Правила соединения нижней обвязки

Нижняя обвязка каркасного дома

Нижняя обвязка дома испытывает вертикальные и горизонтальные нагрузки, исходя из чего, необходимо особенно ответственно подойти к вопросу выбора материала для данной конструкции . Целесообразно остановиться на древесине 1 и 2 сорта с уровнем влажности не более 12%. Поскольку на обвязку ложатся самые важные функции, лучше использовать клееный брус из кедровой или лиственничной доски. Такие изделия устойчивы к влаге, насекомым и высокому давлению.

Надежное соединение получается при соблюдении следующих условий:

Предварительная обработка древесины антисептиком и антипиреном.
Соблюдение размеров основания, вертикальных фрагментов и расчетных нагрузок.
Качественное крепление с фундаментом. Используются анкерные болты или закладные фитинги.
Применение гидроизоляции между бетоном и деревом.

Используются следующие варианты подключения нижнего трубопровода:

Конец, когда с каждой стороны будет прибит стержень.
Врезка. В нижней части делается отверстие, а на стойке — выступ соответствующей конфигурации.
По углам. После выравнивания опоры и обвязка жестко скрепляются стальными деталями.

Самый надежный вариант – комбинированное использование среза и уголков. Потребуются точные расчеты и время, но конечный результат будет соответствовать всем критериям качества.

Необходимые инструменты и стройматериалы

Инструменты для строительства каркасного дома

Сооружение каркаса, а особенно его обвязка — процесс одновременно трудоемкий и аккуратный, где нет места отклонениям более 1-2 мм.

Для качественной обвязки потребуются следующие инструменты:

уровень, рулетка;
топор;
молоток;
дрель, отвертка;
ножовка по металлу;
;
подъемный блок;
ножницы;
кисть;
маркер;
гвоздодер.

Гидроизоляция нижнего трубопровода

Необходимы следующие материалы:

брус 100х100, 150х50 и 150х150 мм;
рулонная гидроизоляция;
антисептик;
гидрофобный препарат;
огнезащитный состав;
скобяные изделия (болты, гвозди, планки, уголки, шурупы).

Для работы необходимо подготовить высокую лестницу, защитные приспособления, защитные очки и перчатки, плотную и прочную одежду.

Установка своими руками верхней и нижней обвязки каркасного дома

Лебедка для подъема деталей каркаса

Изготовление обвязок предполагает манипулирование длинными и тяжелыми предметами. Выполнить их самостоятельно без потери качества достаточно сложно. Поэтому желательно пригласить хотя бы одного помощника с хорошей физической подготовкой.

Сама работа выполняется в следующей последовательности:

Выравнивание основания. При заливке бетона всегда имеются значительные перепады высоты затвердевшего раствора. Это неприемлемо для древесины с гибкостью и мягкостью.
Маркировка. Распиловка пиломатериала на заготовки, когда нет возможности укладки цельным куском на стену.
Установка креплений, если это не было сделано заранее. Делаются отверстия для анкерных болтов или арматурных штифтов.
Раскладка бруса в месте установки нижней обвязки. Схема точек крепления. Выпиливание соединений выбранной конфигурации.
Снятие плат. Изготовление стыковочных узлов, их подгонка до плотного контакта.
Обработка древесины препаратами против намокания, горения, заражения микроорганизмами и насекомыми.
Гидроизоляция. Оптимальный вариант – приклеить на расплавленный битум несколько полос рубероида.
Разметка подготовленных деревянных заготовок по местам. Стыковка и крепление конструкции к фундаменту. Горизонтальная проверка, усиление углов гвоздями и уголками.
Установка вертикальных опор. Сначала они крепятся неплотно, затем выравниваются и фиксируются полностью. Для фиксации их положения используются временные опоры.
Проведение замеров, вырезание деталей верхнего контура. Необходимо следить за тем, чтобы стыки находились на концах вертикальных стоек. Изготовление замковых соединений. Санитарно-противопожарная обработка древесины.
Укладка бруса на стеллажи. Соединение деталей друг с другом, а затем и на вертикальные конструкции. Контрольные измерения.
Снятие опор, проверка рамы на прочность. При попытке раскачать руками не должно быть движений и скрипов.

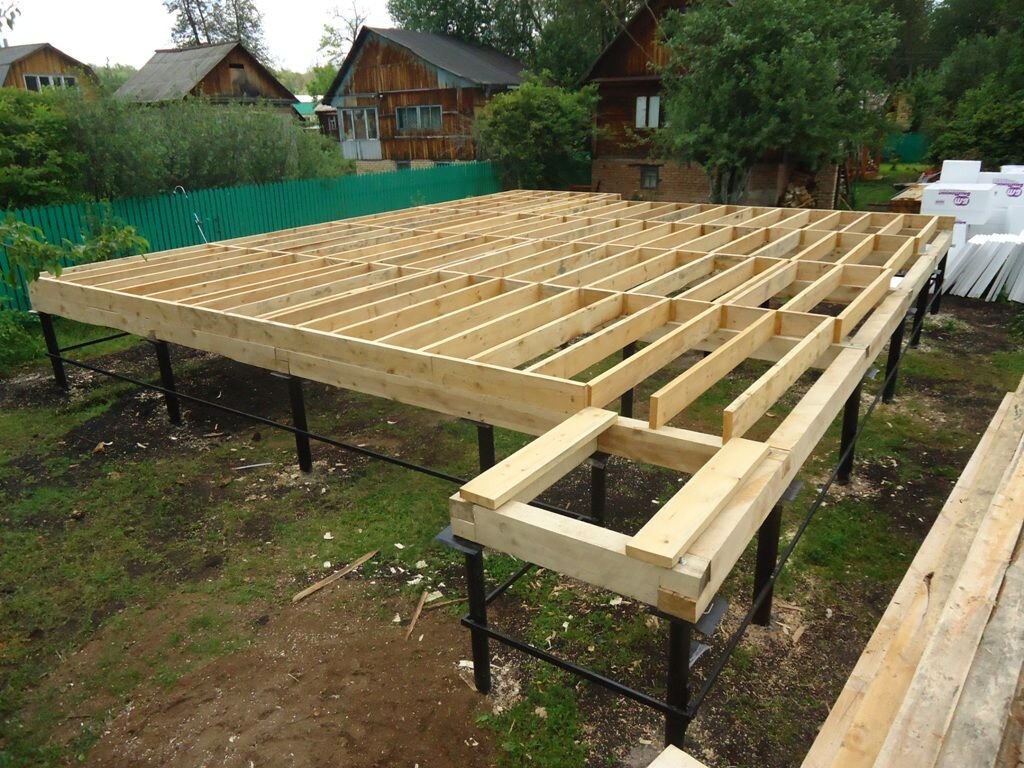

Следующим этапом строительства является установка лаг для чернового пола. Как правило, для этого используются доски 50х200 мм, устанавливаемые на ребро. Здесь разработчик может выбрать один из вариантов установки. Лаги устанавливаются с частичной или полной опорой на брус, распор на стальные уголки. Выбор осуществляется индивидуально с учетом условий строительства.
