Однотрубная система отопления частного дома

pea.ru »  »  » Однотрубная система отопления частного дома — схема подключения

На сегодняшний день однотрубные системы отопления являются наиболее популярными и востребованными, именно они чаще всего применяются при организации теплоснабжения частных домов. Эта высокоэффективная и надёжная система, представляющая собой замкнутый контур, с одной магистралью, она является достаточно экономичной.

Есть полностью автономные системы (однотрубная система отопления с естественной циркуляцией ленинградка) и комплексные конструкции с различными датчиками, насосами и принудительной циркуляцией.

Суть такой системы заключается в непрерывной циркуляции теплопереносящей жидкости, перемещаясь по закрытой системе, от источника тепла к элементам отопления жидкость отдает свое тепло, тем самым здание обогревается.

Теплоносителем может быть вода, пар, антифриз или воздух, однако, чаще всего используется однотрубная система отопления частного дома теплоносителем в которой является вода. Большинство систем проектируется с учетом основных физических законов, системы проектируются с учетом законов конвекции и гравитации, а также теплорасширяющих свойств воды. Неважно, какой тип отопления вы выберите, будет ли это однотрубная и двухтрубная система отопления при проектировании в первую очередь будут учтены именно законы физики.

Принцип перемещения теплоносителя следующий, нагреваясь в источнике тепла (котел) вода начинает расширяться, что создает определенное давление. Сама вода становиться более легкой, холодная вода является более плотной и подталкивает подогретую воду наверх. Под действием этих сил (давление, конвекция, гравитация) начинается циркуляция, горячая вода поступает в радиаторы, где теплоноситель охлаждается. В результате остывшая жидкость поступает обратно к источнику тепла, и процесс циркуляции осуществляется по новому кругу, это и есть простейшая система отопления однотрубная.

Так устраивается вертикальная однотрубная система отопления, наиболее эффективная для зданий различной этажности. Сама система и схема подключения радиаторов отопления при однотрубной системе будет выглядеть как на Рис.1.

Учитывается и тот факт, что при нагревании теплоносителя (воды) ее объем значительно увеличивается, а созданное гидравлическое давление способно разрушить всю систему. Для того чтобы давление не “разорвало” трубы нужно предусмотреть такое устройство как расширительный бак, он компенсирует уровень.

Кроме однотрубной довольно часто применяется и двухтрубная система отопления (на Рис. 2 показана именно она), несмотря на похожие принципы работы и конструкцию данные системы имеют ряд характерных отличий. Принцип работы у данных систем похожий, однако, способ присоединения радиаторов к магистрали иной.

Если однотрубная система представляет собой замкнутую кольцевую систему, все элементы присоединяются последовательно от котла, через расширительный бак, радиаторы и обратно к источнику тепла. В то время как у двухтрубной системы жидкость двигается сразу по двум замкнутым контурам. Одна работает на подачу подогретой жидкости к батареям, 2-ая отводит остывшую воду от батарей и подает ее обратно в котел.

Двухтрубная и однотрубная система отопления похожи, но первая стоит дороже, так как для ее устройства понадобиться больше труб, сантехнической арматуры и так далее. Однако, такая система позволяет индивидуально осуществлять регулировку подаваемого от радиаторов тепла, при этом сами батареи вне зависимости от этажа и расстояния имеют одинаковую температуру. Однотрубная система менее дорогая, так как используется только один контур, она проста в монтаже. Если задаться вопросом какая система отопления эффективнее однотрубная или двухтрубная, то ответ будет следующим.

Двухтрубная система очень эффективно обогревает здания большой площади, однако в домах с общей жилой площадью менее 150 м.кв. целесообразнее использовать однотрубную систему, она будет стоить намного дешевле, при этом будет такой же эффективной. Однотрубные и двухтрубные системы отопления сегодня самые популярные и востребованные.

Однотрубная система отопления с принудительной циркуляцией (с использованием насосов) или гравитационного типа, как и любая другая система, имеет ряд достоинств и недостатков, к преимуществам относятся:

• Эта система позволяет очень хорошо сэкономить на материалах (требе, фитингах, арматуре и так далее). Схема подключения радиатора отопления (однотрубная система) элементарна.
• Система проста в проектировании и монтаже.
• Это гидродинамически устойчивая система.
• Она имеет эстетически приятный вид.

К важнейшим недостаткам такой системы относятся:

• Она производи большие теплопотери.
• Повышенное гидродинамическое сопротивление.
• Взаимозависимость работы каждого элемента.
• Очень сложно устранять возможные ошибки, допущенные в проектировании и в расчетах устройств отопления.
• Они требуют сложного гидравлического и теплового расчета.

Это основные достоинства и недостатки данной системы.

Что важно учитывать при разработке схемы?

Для того чтобы ваша система отопления была достаточно эффективной в самом начале необходимо составить грамотную схему и сделать ряд вычислений. Рассчитать мощность системы с учетом:

• Мощности источника тепла.
• Площади и объема помещений.
• Наличия утеплителя.
• Количества радиаторов.
• Возможных источников потери тепла и вашей климатической зоны.

Определите мощность требуемого оборудования, рассчитайте минимальный объем воды в системе. Не забудьте, подключение радиатора отопления к однотрубной системе производится последовательно, трубы укладываются с уклоном 2%.

Какие бывают виды однотрубных систем

Есть два основных вида однотрубных систем: горизонтальная однотрубная система отопления и вертикальная. Однотрубная система отопления с нижней разводкой представлена на Рис.3 (однотрубная система отопления с верхней разводкой схема была представлена на Рис.2).

Рис.3 Однотрубная система отопления с нижней разводкой схема (горизонтальная однотрубная система отопления схема).

Кроме схемы монтажа системы классифицируются по методу подключения (тупиковые, попутные) и способу циркуляции, на самотечные и принудительные.

Особенности монтажа однотрубной системы

Как утверждает Андрей Курышев, отопление двухэтажного дома (однотрубная система) будет эффективным, только если была грамотно просчитана и запроектирована схема. Не менее важен и правильный монтаж, горизонтальная однотрубная система отопления с нижней разводкой позволяет значительно упростить трудоемкость работ и прилично сэкономить на материалах, но если дом имеет площадь более 150 кв. м. мощности однотрубной системы будет недостаточно. Даже в том случае если схема однотрубной системы отопления с нижней разводкой достаточно проста, есть некоторые особенности монтажа, без учета которых можно значительно снизить эффективность работы системы отопления:

• Работы надо начинать от источника тепла (печь, котел).
• Необходимо заранее провести разметку.
• Контур необходимо сделать с уклоном в 2%.
• При необходимости нужно сделать вертикальный стояк к расширительному бачку и разгонный коллектор
• Не забудьте установить воздухоотводчики.
• Проведите контрольное испытание.

Эти советы позволят вам произвести быстрый и грамотный монтаж.

Срок службы тепловых насосов Waterkotte и Danfoss 25 лет. Подробнее

Дополнительная информация, консультации, цены

Мы предложим эффективное и экономичное решение. Воспользуйтесь опытом наших технических специалистов — заполните форму справа, или позвоните.

Отдел геотермального оборудования

Однотрубная система отопления частного дома: как выбрать лучшую схему

Главная » Системы отопления » Монтаж и схемы систем отопления » Однотрубная система отопления частного дома: выбираем лучшую схему

Мода на здоровый образ жизни и с каждым годом ухудшающаяся экологическая обстановка в мегаполисах является основным фактором, который толкает многих людей на смену душных городских квартир на загородную недвижимость. Кто, по каким-либо причинам не может сменить квартиру на частный дом, вспоминает о даче, которая без инженерных систем, является тем еще «развлечением» наших соотечественников. В этой публикации будет рассказано о системе отопления, а именно об однотрубном ее варианте, так как она является наиболее простой, доступной и эффективной, даже при самостоятельном изготовлении и обслуживании.

Содержание

1. Основы и теория
2. Доступные для реализации схемы однотрубного отопления
3. Для одноэтажного дома
4. Для двухэтажного дома
5. Для многоэтажного дома

Основы и теория

Существует три основных типа систем отопления (СО):

1. Однотрубная.
2. Двухтрубная.
3. Коллекторная.

Различаются они количеством труб, к которым подключены радиаторы – приборы, благодаря которым воздух в помещении нагревается.

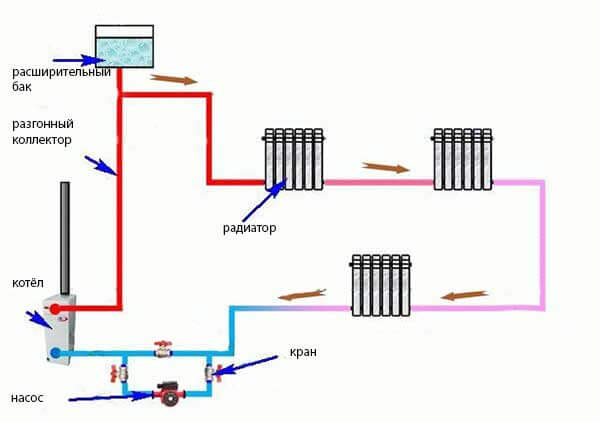

На данном рисунке показана простейшая схема однотрубной системы отопления для одноэтажного дома. Чтобы понять разницу, между однотрубной и двухтрубной СО, рекомендует обратить внимание на схему.

Тут видно, что в однотрубной СО все радиаторы подключены последовательно, а во втором – параллельно. Теперь, когда разница очевидна, невооруженным глазом видны достоинства и недостатки однотрубной системы отопления:

• Меньшее количество труб, а значит проще монтаж и меньшая стоимость системы.
• В конечном радиаторе всегда будет ниже температура теплоносителя.

Существуют схемы и методики, предназначенные для нивелирования недостатков данного варианта обогрева частного дома.

Доступные для реализации схемы однотрубного отопления

Перед выбором отопительного контура вашей будущей СО необходимо знать, что для одноэтажного и многоэтажного строительства схемы различаются:

• Способом перемещения теплоносителя.
• Разводкой.
• Направлением движения теплоносителя.
• Способом присоединения радиаторов.

Для одноэтажного дома

Наиболее простая схема однотрубного отопления, которая уже более полувека применяется застройщиками – это «Ленинградка».

Важно! Сейчас, большинство котельных установок оснащаются циркуляционными насосами, поэтому в данной публикации будут рассмотрены варианты СО с принудительным перемещением теплоносителя.

На рисунке представлен эскиз модернизированного варианта «Ленинградки», с диагональным подключением радиаторов. На рисунке обозначены следующие элементы (слева направо):

• Отопительная установка. Для реализации данной СО подходят котлы, работающие на твердом топливе, газе (природном или сжиженном) и электричестве. Теоретически, подходят и жидкотопливные котлы, но возникает проблема хранения топлива в частном доме.
• Группа безопасности, которая состоит из подрывного клапана, настроенного на определенное давление в системе, автоматического воздухоотводчика и манометра.
• Радиаторы, подключенные к системе через запорные шаровые краны. В перемычке между входом и выходом каждого радиатора установлены игольчатые балансировочные вентили.
• На обратной ветке трубопровода установлен мембранный расширительный бак, для компенсации теплового расширения теплоносителя.
• Циркуляционный насос, который создает принудительное движение теплоносителя по СО.

Теперь о том, что еще не указано на данном эскизе, но является обязательным элементом для надежной работы данной схемы. Выше был упомянут только насос, но не указана его обвязка, которая включает в себя три шаровых запорных крана, между которыми установлены фильтр грубой очистки и насос. Достаточно часто насосная группа с обвязкой включается в СО через перемычку, тем самым образуя байпас.

Часто, застройщики спрашивают, нужен ли байпас в однотрубной системе отопления? Все дело в том, что данная схема СО – самодостаточна и работоспособна. Но в случае отключения электроэнергии, произойдет остановка циркуляционного насоса и прекратиться движение теплоносителя. Байпас необязателен, но лучше его соорудить для переключения с принудительной на естественную циркуляцию теплоносителя в случае аварийной ситуации.

Что касается трубопровода: так как температура на выходе из котла может достигать 80°С, то рекомендуется для контура «Ленинградки» использовать армированные полипропиленовые трубы необходимого диаметра. Почему армированные? Все дело в том, что полимерные трубы достаточно дешевы и практичны, их легко монтировать и они имеют небольшую массу. Но, полимерные трубы при нагреве изменяют свою длину. Армированный полимер такой «болезнью» не страдает.

Совет: несмотря на то что в данном варианте СО предусмотрен автоматический воздухоотводчик, случаи завоздушивания контура имеют место. Для решения данной проблемы рекомендуется использовать на радиаторах краны Маевского.

Для двухэтажного дома

Однотрубная система отопления для двухэтажного дома может быть реализована все той же схемой «Ленинградка», как с горизонтальной разводкой, так и с вертикальными стояками.

На данном эскизе представлена однотрубная СО с горизонтальной разводкой и принудительным перемещением теплоносителя.

На данном эскизе показана схема СО «Ленинградка» с вертикальными стояками и верхней подачей теплоносителя. Изменения могут коснуться следующих моментов:

• Направления подачи теплоносителя (нижняя разводка, верхняя разводка)
• Способ подключения радиаторов.

У данного варианта обогрева есть один недостаток: теплоноситель теряет температуру пока дойдет до потребителя (батарей). Решением стала нижняя подача теплоносителя.

Подающий трубопровод проходит по подвалу или под полом и не выходит на неутепленный чердак, поэтому при такой разводке теплопотери при транспортировке теплоносителя значительно снижены.

На данном эскизе показано классическое нижнее подключение батарей, но оно признано малоэффективным и применяется только в гравитационных системах (где теплоноситель перемещается по контуру самотеком). Наиболее эффективная схема подключения радиаторов отопления при однотрубной системе с принудительным движением теплоносителя – это по диагонали с перемычкой между входом и выходом (байпасом). Для примера, предлагаем ознакомиться с теплопотерями на радиаторах, в зависимости от способа их подключения.

Что касается оборудования, используемого в СО двухэтажного дома, то оно отличается от «одноэтажной» схемы только количеством.

Совет: Многие спрашивают, какая схема однотрубной системы отопления двухэтажного дома наиболее эффективна, горизонтальная или вертикальная? Прежде всего в вертикальной значительно снижены теплопотери. На деле, застройщик, выбравший вертикальную разводку, может столкнуться с проблемой установки радиаторов, так как практически все модели разработаны для горизонтальных систем. Именно поэтому для двухэтажных домов лучшим выбором будут схемы с горизонтальной разводкой.

Для многоэтажного дома

В современном строительстве, все реже реализуются схемы однотрубной системы отопления многоэтажных домов. Начало массового применения данного варианта СО пришлось на «Хрущевки», жители которых по сей день страдают от неравномерно нагретых батарей. Однотрубную вертикальную СО, с нижней или верхней разводкой, можно и сейчас встретить в новостройках.

Рассмотрим варианты с нижней разводкой, П и Т-образными стояками для зданий с чердаком или без него, высотой 3 и более этажей.

В П-образном стояке монтаж радиаторов производится по различной схеме: 1 и 6 подсоединяются проточным способом; 2-5 – через перемычку со смещением по оси; 3 и 4 по замыкающей технологии. Основным недостатком П-образны стояков является то, что теплоноситель сразу отдает свое тепло в первых по ходу движения радиаторах. Именно поэтому на радиаторах в отдающей ветке будет достаточно низкая температура. Для получения необходимой теплоотдачи на обратном трубопроводе нужно наращивать количество секций батарей.

В Т-образном стояке вода поднимается от котельной установки вверх и по распределительному трубопроводу поступает в обратные стояки с радиаторами. При таком подходе, радиаторы будут прогреваться более равномерно.

Рассмотрим вертикальные однотрубные СО с верхней разводкой, применяющиеся в многоэтажном строительстве (до 9 этажей).

В данных СО, теплоноситель поступает на чердак, после чего распределяется по стоякам. Эффективность работы зависит от способа подключения радиаторов (проточный или через байпас).

Третий тип однотрубного отопления многоэтажных домов (в) – с опрокинутой циркуляцией. Как правило, данная схема реализуется в домах, высотой более 10 этажей.

Теперь, когда вы ознакомились с конструкцией различных систем обогрева частного дома, осталось сделать выбор и приступить к реализации плана. Для того чтобы сделать грамотный расчет отопительной системы обратитесь к специалистам или ознакомьтесь с тем, как самостоятельно рассчитать однотрубную систему отопления.

Как монтируется однотрубная система отопления частного дома

Любой частный дом должен иметь свою систему отопления. И не важно, центральное это отопление или же локальное, но схема разводки может быть представлена только двумя возможными вариантами – однотрубной и двухтрубной.

Однотрубная схема разводки

Однотрубная система отопления частного дома сегодня используется довольно часто благодаря своим положительным качествам, речь о которых пойдет немного ниже.

Вернуться к содержанию ↑

Классификация схем

Для того чтобы понять, про что вообще идет речь, следует рассмотреть простейшую классификацию схем.

Итак, схема разводки может быть:

• Однотрубной;
• Двухтрубной.

Кроме всего прочего, определяются такие типы разводок:

• Нижняя;
• Верхняя.

Нижнюю разводку часто называют горизонтальной, так как труба с теплоносителем идет от источника тепла, которым может быть, например, нагревательный котел, к радиаторам. При этом имеется одна общая магистраль, а к радиаторам вверх поднимаются короткие участки.

Схема с верхней разводкой получила второе название вертикальной. Это связано с тем, что от источника тепла теплоноситель поднимается вверх к радиаторам, а дальше распределяется горизонтальными участками по стоякам. Данная схема имеет и еще одно название — схема разводки с принудительной циркуляцией. Это так потому, что вверх теплоноситель поднимается насосом, то есть принудительно.

Двухтрубная схема разводки

Надо сразу сказать, что вертикальная разводка сегодня встречается довольно редко. Она характерна только для многоэтажных домов. Но однотрубная система отопления двухэтажного дома может быть и с нижней разводкой, только состоящей из нескольких отдельных контуров.

Гораздо большее распространение получили системы с нижней разводкой, о которых и пойдет дальнейшая речь в нашей статье.

Вернуться к содержанию ↑

Однотрубная система

Итак, как уже было сказано, она получила довольно широкое распространение благодаря своим положительным качествам, среди которых и относительно низкая стоимость монтажа. Связано это, прежде всего, с малыми затратами материала. Есть у них и другие положительные стороны, среди которых следует отметить:

• Более приемлемый внешний вид, так как горизонтальные участки могут быть вмонтированы в пол;
• Есть возможность выбрать направление потока теплоносителя;
• Простота монтажа, так как можно укладывать отдельные участки прямо под дверью, не делая сложных обводок и так далее.

Вернуться к содержанию ↑

Составляющие элементы однотрубной системы

Однотрубная система отопления частного дома, как и любая другая система, состоит из отдельных элементов. Самым главным элементом в любой системе отопления является нагревательный котел. Это может быть и твердотопливный котел, и газовый, и любой другой. В данном случае разницы нет никакой, то есть предназначение у них одно – передача тепла в помещение по средствам теплоносителя.

Схема однотрубной системы отопления

В роли отопительных элементов в схеме с нижней разводкой выступают радиаторы.

Совет! Для отопления с нижней разводкой лучше всего использовать биметаллические радиаторы.

Такие радиаторы обладают очень высокой степенью теплоотдачи. Кроме того, они могут быть окрашенными или же выполненными их нержавеющей стали. Такой внешний вид довольно легко «вписать» практически в любой интерьер.

Довольно часто в схему включается расширительный бачок. И если в самотечной схеме он выполняет роль емкости, создающей давление, то в данном случае (случай с котлом и встроенным в него насосом) бачек будет являться неким стабилизатором давления. То есть при сильном нагревании воды, лишняя ее часть будет попадать именно в эту емкость, тем самым сохраняя постоянное значение давления.

Ну и последним элементом можно назвать сами трубы, а также всевозможные доборные элементы к ним, то есть переходники, заглушки, запорная арматура, краны Маевского и так далее.

Вернуться к содержанию ↑

Краткая характеристика

Данный вид систем представляет собой магистраль, расположенную под небольшим углом. Радиаторы при этом подключаются последовательно. Передача тепла осуществляется через теплоноситель, путем последовательного его нагревания. В этом и есть главный недостаток.

Устройство однотрубной системы отопления

Однако сегодня он легко устраним. Происходит это следующим способом: на каждом из радиаторов ставят запорную арматуру, либо краны Маевского. Это позволяет сбалансировать всю схему отопления.

Вернуться к содержанию ↑

Инструкция по монтажу

Однотрубная система отопления начинает устанавливаться с котла. Надо сразу сказать, что котел помещается на некую глубину, но не в подвал. Просто он должен находиться ниже всех остальных элементов.

После установки котла монтируется дымоход. В том случае, когда речь идет о газовом котле, то дымоход под него называется коаксиальным. Он поставляется в комплекте с самим котлом. Поэтому все, что нужно для его монтажа, так это просто прочитать инструкцию и следовать каждому ее пункту.

После выполнения этого шага, подключается центральная труба. Как правило, ее диаметр составляет не меньше 25 мм.

Надо заметить, что непосредственно к котлу должны быть подсоединены трубы только из металлов. Связано это с тем, что сам котел, а значит и первые сантиметры трубы, очень сильно нагреваются. Все полимерные изделия таких температур выдержать просто не способны.

После присоединения центральной магистрали, начинают разводку, то есть монтаж остальной части трубопровода и радиаторов. На этом же этапе ставится запорная арматура, или же монтируются краны Маевского.

Различия в смемах отопления

Радиаторы рекомендовано устанавливать под каждым подоконником, но только так, чтобы между ними оставалось некоторое пространство.

Что касается самих труб, то их прокладка осуществляется в прямом положении, то есть без прогибов. Желательно не делать и лишних обводов при помощи фасонных элементов.

Каждый изгиб приводит к частичной потере давления – это еще один недостаток, которым обладает однотрубная система отопления.

В процессе монтажа не следует забывать и про то, что в процессе эксплуатации теплоноситель постепенно загрязняется, поэтому его периодически необходимо менять. С этой целью однотрубная система отопления должна иметь отверстие для залива теплоносителя, а также запорную арматуру для его слива.

В том случае, если есть расширительный бачок, то долив теплоносителя осуществляется именно через него. Что касается слива, то тут тоже все довольно просто – на последнем радиаторе ставится запорная арматура, через которую и осуществляется полное удаление воды. Можно поступить и так: в любой угол, или не сильно заметное место, от общей магистрали заводится трубопровод, на конце которого ставится запорный кран.

Стоит отметить, что слив воды должен осуществляться, естественно, снизу, то есть с нижней части радиатора, или с трубы, которая расположена ниже остальных.

Вернуться к содержанию ↑

Вывод

Как видно, данная схема довольна простая и поэтому самая дешевая. Однако нужно сказать, что она имеет ряд существенных недостатков. Одним из них является то, что прогрев помещения происходит постепенно, то есть сначала нагреваются радиаторы, которые располагаются ближе к котлу, а затем дальние.

По этой причине, такие системы не рекомендуется устраивать в домах, площадь которых больше 100 квадратных метров.

Вернуться к содержанию ↑

Однотрубная система отопления

Однотрубная система отопления частного дома: схемы, варианты

Задумались об обустройстве водяного отопления в доме? Неудивительно, ведь однотрубная система отопления частного дома может быть традиционной и полностью энергонезависимой или, наоборот, очень современной и полностью автоматической.

Но вы все еще сомневаетесь в надежности этого варианта – не знаете, какую схему выбрать и какие «подводные камни» вас ждут? Мы поможем прояснить эти вопросы — в статье рассмотрена разводка однотрубной системы, плюсы и минусы владельца дома с подобной системой отопления.

Материал статьи снабжен подробными схемами и наглядными фотографиями с изображением отдельных элементов, используемых при сборке отопления. Кроме того, было подобрано видео с разбором нюансов монтажа однотрубной системы с теплыми полами.

Содержание статьи:

• Принцип работы водяного отопления
• Отличие однотрубных и двухтрубных систем
• Варианты однотрубного отопления
  • Системы естественной и принудительной циркуляции
  • Открытая или закрытая система отопления?
  • Эффективная однотрубная система
• Способы подключения радиатора к магистрали
  • Диагональное или перекрестное подключение
  • Боковое или одностороннее подключение
  • Нижнее подключение радиатора к трубе
• 2 900 Преимущества и недостатки одиночной трубы система
• Выводы и полезное видео по теме

Принцип работы водяного отопления

В малоэтажном строительстве наибольшую популярность приобрела наиболее простая, надежная и экономичная конструкция с одной магистралью. Наиболее популярным способом организации индивидуального теплоснабжения остается однотрубная система. Функционирует за счет непрерывной циркуляции теплоносителя.

Двигаясь по трубам от источника тепловой энергии (котла) к нагревательным элементам и наоборот, он отдает свою тепловую энергию и обогревает здание.

Теплоносителем может быть воздух, пар, вода или антифриз, который используется в домах периодического проживания. Наиболее общий .

Фотогалерея

Фото

Весомыми преимуществами однотрубных вариантов построения систем отопления является минимальное количество труб, что определяет экономическую и эстетическую привлекательность схемы

При использовании металлопластика и пластика трубы, повышаются эстетические показатели однотрубных схем, т.к. контурная прокладка может быть скрыта в конструкциях или под обшивкой

В самотечных системах отопления, характеризующихся естественным движением теплоносителя, однотрубные схемы конструируют исключительно с верхним проводка

В схемах с верхней разводкой подводящая труба расположена над приборами, теплоноситель перетекает последовательно от одного к другому и по пути остывает. Для более равномерного распределения теплоносителя перед радиаторами устанавливается байпас, частично отсекающий подачу нагретой воды

По аналогичному принципу строятся вертикальные контуры систем принудительного отопления, по которым стимулируется движение нагретой воды циркуляционным насосом

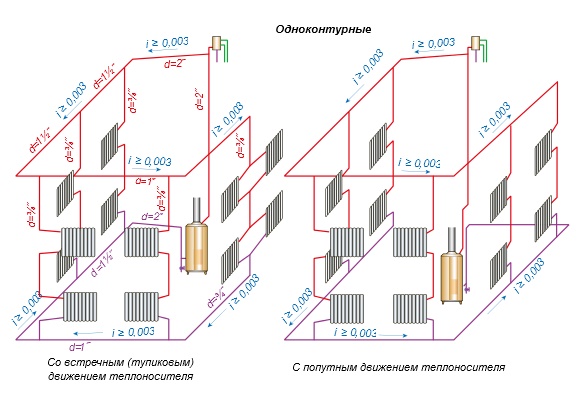

По направлению движения нагретой и охлажденной воды в системе их разделяют на попутные и тупиковые. В тупиках нагретый и охлажденный теплоноситель движется в разных направлениях, в попутном — в одном

В однотрубных схемах отопления с нижней разводкой подводящий и отводящий патрубки соединяются снизу

В системах с горизонтальной разводкой имеется обязательно циркуляционный насос, без которого движение теплоносителя будет слишком затруднено. Для удаления излишков воздуха устанавливаются механические или автоматические воздухоотводчики.

Эстетические преимущества однотрубной системы отопления

Скрытая прокладка однотрубного контура отопления

Однотрубное отопление самотечного типа

Усовершенствованная однотрубная схема с замыкающим участком

Вертикальные схемы отопления

Тупиковое однотрубное отопление система

Однотрубный нижний вариант отопления

Устройство горизонтальной разводки систем

Традиционное отопление основано на явлениях и законах физики — тепловом расширении воды, конвекции и силе тяжести. При нагреве от котла теплоноситель расширяется и создает давление в трубопроводе.

Кроме того, он становится менее плотным и, соответственно, легким. Подталкиваемый снизу более тяжелой и плотной холодной водой, он поднимается вверх, поэтому трубопровод, выходящий из котла, всегда направлен вверх.

Под действием создаваемого давления, сил конвекции и гравитации вода направляется к радиаторам, нагревает их, а сама охлаждается.

Таким образом, теплоноситель отдает тепловую энергию, нагревая помещение. Вода возвращается в котел уже холодной, и цикл начинается заново.

Современное оборудование, обеспечивающее теплом дом, может быть очень компактным. Для ее установки даже не нужно выделять специальное помещение

Систему еще называют гравитационно-гравитационной. Для обеспечения движения жидкости необходимо соблюдать уклон горизонтальных ответвлений трубопровода, который должен быть равен 2 — 3 мм на погонный метр.

При нагреве объем теплоносителя увеличивается, создавая гидравлическое давление в магистрали. Однако, поскольку вода не сжимается, даже небольшой избыток приведет к разрушению отопительных конструкций.

Поэтому в любой системе отопления устанавливается компенсирующее устройство — расширительный бак.

В гравитационной системе отопления котел монтируется в самой нижней точке магистрали, а расширительный бак – в самой верхней. Все трубопроводы выполнены под уклон, чтобы жидкий теплоноситель мог самотеком перемещаться от одного элемента системы к другому

Отличие однотрубных систем от двухтрубных

Системы водяного отопления делятся на два основных типа — однотрубные и двухтрубные -трубка. Отличия этих схем заключаются в способе подключения теплообменных батарей к магистрали.

Однотрубная теплотрасса представляет собой замкнутую кольцевую схему. Трубопровод прокладывается от теплового пункта, к нему последовательно подключаются радиаторы, и ведет обратно к котлу.

Отопление с одной магистралью просто монтируется и не имеет большого количества комплектующих, поэтому позволяет существенно сэкономить на монтаже.

Схемы отопления однотрубные с естественным движением теплоносителя устраивают только с верхней разводкой. Характерная особенность — в схемах есть стояки подающей линии, но нет стояков обратки

Движение охлаждающей жидкости осуществляется по двум магистралям. Первый служит для подачи горячего теплоносителя от отопительного прибора в контуры теплообмена, второй – для отвода остывшей воды в котел.

Батареи отопления соединены параллельно — нагретая жидкость поступает в каждую из них непосредственно из контура подачи, поэтому имеет практически одинаковую температуру.

В радиаторе теплоноситель отдает энергию и затем охлаждается в контур нагнетания — «обратку». Такая схема требует двойного количества фитингов, труб и фитингов, однако позволяет устраивать сложные разветвленные конструкции и снижать затраты на отопление за счет индивидуальной подгонки радиаторов.

Двухтрубная система эффективно обогревает большие площади и многоэтажные дома. В малоэтажных (1-2 этажа) домах площадью менее 150 м² целесообразнее устраивать однотрубное теплоснабжение как с эстетической, так и с экономической точки зрения.

Двухтрубная схема подключения радиаторов не получила широкого распространения в устройстве индивидуального теплоснабжения частных домов, так как сложнее в монтаже и обслуживании. К тому же удвоенное количество труб выглядит неэстетично

Варианты однотрубного отопления

Элементы любой системы отопления:

• источник тепла — котел (твердотопливный, электрический, газовый котел;)
• устройства теплопередачи — радиаторы, контуры теплого пола;
• Устройство циркуляции охлаждающей жидкости — специальный бустерный участок магистрали, ;
• устройство, компенсирующее избыточное давление теплоносителя в магистрали – или ;
• трубы, фитинги и связанная с ними сантехническая арматура .

В зависимости от типа используемых приборов будет зависеть и схема теплоснабжения.

Фотогалерея

Фото

Твердотопливный агрегат для отопления

Автономный электрокотел

Газовый напольный котел

Котел настенный для коттеджей и квартир

Системы естественной и принудительной циркуляции теплоносителя

900 циркуляция теплоносителя система отопления может осуществляться естественным путем – под действием физических явлений, или принудительно – посредством циркуляционного насоса.

В первом случае движение нагрева в системе самопроизвольное и называется естественным, во втором — принудительным или искусственным.

Ориентируясь по конструктивным особенностям, однотрубные схемы отопления делятся на два типа. Первый — устаревшая, но простая схема, второй — усовершенствованный байпасный контур

Для обеспечения движения жидкости в гравитационной системе необходим участок разгона. Это вертикальная труба, выходящая из котла, по которой нагретый теплоноситель поднимается вверх .

В верхней точке трубопровод плавно поворачивает вниз, поэтому вода мчится по магистрали с ускорением.

Для контура отопления с верхней разводкой, а также для двухэтажных домов этот участок является подающей трубой, так как поднимается на достаточный уровень.

Для отопления одноэтажного дома с нижней горизонтальной разводкой устраивают ускорительный коллектор, высота которого должна быть не менее 1,5 м от уровня первого радиатора.

Дожимная секция представляет собой устройство, обеспечивающее циркуляцию теплоносителя в самотечной системе отопления. Диаметр проходного сечения трубы этого участка ствола должен быть больше его основной части.

Например, при диаметре трубы магистрали 25-32 мм, для бустерного коллектора выбирается труба диаметром 40 мм.

Верхняя точка бустерного коллектора расположена в удобном месте рядом с котлом. Опустите трубу коллектора таким образом, чтобы обеспечить достаточный перепад высот между нижней ветвью бустерного коллектора и нижней точкой трубопровода для сохранения постоянного уклона трубопровода

Основные преимущества гравитационной системы — полное отсутствие -энергозависимость (в сочетании с твердотопливным котлом), простота и отсутствие сложных устройств.

Недостатков довольно много:

• Для минимизации гидравлического сопротивления диаметры труб должны быть достаточно большими.
• Каждое встроенное устройство и приспособление создает препятствия движению жидкости, поэтому система имеет минимальное количество запорной арматуры. Это создает трудности при ремонте, так как требует полного отключения системы и слива теплоносителя из магистрали.
• Для надежной работы самотечную систему необходимо тщательно рассчитать и сбалансировать, подобрав оптимальные диаметры труб и количество секций радиаторов. Крайние радиаторы в системе должны быть больше тех, в которые поступает теплоноситель после выхода из котла.

Установка в систему циркуляционного насоса нивелирует почти все его недостатки. Устройство придает теплоносителю дополнительный импульс, позволяющий преодолевать гидравлическое сопротивление элементов трубопровода.

Принудительные однотрубные схемы отопления чаще всего реализуются в частных домах.

Благодаря модернизации проточной системы путем установки байпасов теплоноситель с рабочей температурой практически одновременно поступает на все приборы

Насос можно установить в любом месте линии. Но стоит учесть, что горячая вода снижает срок его эксплуатации, воздействуя на резиновые детали (прокладки и уплотнители).

Поэтому агрегат целесообразно устанавливать на обратку, где циркулирует охлажденный теплоноситель. Перед ней в обязательном порядке включают фильтр грубой очистки для защиты от возможных загрязнений.

Все приборы и устройства систем отопления желательно подключать через запорную арматуру и байпасы.

Такая установка позволит производить ремонт и обслуживание отдельных элементов без необходимости остановки всей системы и полного слива воды.

Байпас может быть нерегулируемым и регулируемым. В первом случае это простая труба, соединяющая подающий и отводящий трубопроводы. Во втором оснащен запорной трехходовой арматурой

Преимущества системы отопления с принудительной циркуляцией:

• Можно реализовать более сложные и разветвленные схемы, увеличить длину контуров;
• Нет необходимости в увеличенных диаметрах труб — насос создает в магистрали давление, достаточное для движения и равномерного распределения жидкости;
• Циркуляция осуществляется с заданной скоростью и не зависит от степени нагрева теплоносителя и наличия разгонного участка;
• Углы наклона при прокладке трубопровода соблюдать не обязательно, так как движение теплоносителя стимулируется насосом.

Кроме того, на каждый радиатор можно установить устройства управления и поддерживать оптимальный режим отопления, снижая расходы на электроэнергию и отопление.

Недостатков у однотрубного принудительного отопления всего три:

• зависимость от электроснабжения ;
• шум — некоторое гудение, которое производит работающий насос;
• Стоимость — более высокая по сравнению с гравитационной схемой стоимость устройства.

Обезвредить их достаточно просто. Энергетическая зависимость решается установкой автономного электрогенератора или возможностью перевода системы в режим с естественной циркуляцией.

Чтобы насос работал практически бесшумно, достаточно установить его в нежилом помещении — ванной, туалете, котельной.

В верхних точках магистрали, особенно при принудительном нагреве с закрытым расширительным баком, необходимо предусмотреть возможность стравливания выделяющегося из воды воздуха. Для радиаторов это автоматические воздухоотводчики или краны Маевского, для трубопровода — воздухоотделитель

Открытая или закрытая система отопления?

Во избежание чрезмерного повышения гидравлического давления в системе и его скачков устанавливается расширительный бачок. Он забирает лишнюю воду при расширении, а затем возвращает ее в магистраль при охлаждении, восстанавливая баланс системы.

Есть две принципиально разные конструкции, которые определяют внешний вид всей системы.

Открытый расширительный бак представляет собой частично или полностью открытый бак, присоединяемый к магистрали в самой высокой ее точке, сразу после котла.

Для предотвращения перелива жидкости через края на определенном уровне предусмотрен слив, по которому лишняя вода будет стекать в канализацию или на улицу.

В одноэтажных домах компенсирующая способность часто выводится на чердак — в этом случае его необходимо утеплить.

Чтобы не следить постоянно за уровнем теплоносителя, к расширительному бачку подводят водопровод и устанавливают простой поплавковый клапан

Система отопления с таким компенсирующим устройством называется открытой. Используется при обустройстве энергонезависимого или комбинированного теплоснабжения.

Предполагает непосредственный контакт горячего теплоносителя с воздухом, в результате чего происходит его естественное испарение и насыщение кислородом.

Исходя из этого, открытая схема теплоснабжения характеризуется следующими недостатками:

1. При монтаже трубопровода самотечных систем обязательно соблюдение уклонов – в этом случае выделяющийся в системе воздух будет выдуваться в бак и атмосферу.
2. Необходимо регулярно контролировать и вовремя пополнять объем воды в баке, не допуская ее чрезмерного испарения.
3. Нельзя использовать антифриз в качестве охлаждающей жидкости, так как при его испарении выделяются токсичные вещества.

Кислород, содержащийся в циркулирующей жидкости, вызывает коррозионное повреждение стальных частей радиаторов, сокращая срок их службы.

Однако есть и плюсы:

• Нет необходимости в постоянном контроле давления в магистрали;
• Даже при небольших протечках система будет исправно обогревать дом, пока в магистрали есть достаточное количество жидкости;
• Доливать охлаждающую жидкость в систему можно даже ведром — достаточно залить расширительный бачок в воду до необходимого уровня.

Бак расширительный закрытый представляет собой прочный герметичный корпус, внутренний объем которого разделен мембраной на две части. Одна полость заполнена воздухом, вторая соединена с магистралью.

При нагреве теплоноситель, увеличиваясь в объеме, выталкивает мембрану в сторону воздушной камеры, играющей роль демпфера. По мере остывания воды гидравлическое давление снижается, и сжатый воздух уравновешивает систему, выдавливая лишнюю воду обратно в трубопровод.

Все закрытые резервуары оснащены воздушным клапаном. В аварийном режиме, когда давление в воздушной камере превышает допустимый предел, она выпускает газ и защищает устройство от разрушения

Система с мембранным расширительным баком называется закрытой. Это полностью лишенная доступа воздуха замкнутая гидравлическая линия.

Компенсационная емкость может быть встроена в любом месте системы, однако чаще всего ее устанавливают на обратке рядом с котлом — для повышения удобства обслуживания.

Закрытая система отопления характеризуется небольшим избыточным давлением. Поэтому обязательным элементом магистрали становится .

Узел состоит из воздухоотводчика, манометра и предохранительного клапана для сброса теплоносителя в аварийном режиме. Монтируется с запорной арматурой на подающем трубопроводе для возможности отключения в случае ремонта.

Если в трубопроводе есть подъем, то его размещают в его верхней точке.

Фотогалерея

Фото

В группу безопасности для контуров отопления входят три устройства: воздухоотводчик, предохранительный клапан и манометр

Групповые устройства предотвращают возникновение избыточного давления, способного разрушить трубопровод и вывести из строя арматуру

Большинство часто устройства, составляющие группу безопасности систем отопления, монтируются на общий полый корпус и размещаются вместе, но могут устанавливаться и по отдельности

Если устройства устанавливаются отдельно друг от друга, то предохранительный клапан должен располагаться над котлом, если вместе, то там монтируется вся группа

Группа безопасности Компоненты

Функциональность устройства

Расположение компонентов

Расположение особенности

Эффективная однотрубная система

При проектировании отопления учитываются многие факторы — наличие стабильного электроснабжения и отдельного помещения для оборудования (котельная, бойлерная), этажность и планировка, эстетичность помещения будущий дизайн и др.

В каждом случае расположение оборудования и способ его подключения будут отличаться.

Для очень маленького помещения — загородного дома — наиболее эффективной станет простейшая самотечная схема последовательного подключения батарей непосредственно в магистральный трубопровод.

При установке двух-трех радиаторов нет необходимости устанавливать большое количество запорной арматуры — в этом случае проще слить воду из системы при необходимости.

В зданиях большей площади система теплоснабжения представляет собой сложную, иногда разветвленную структуру. В этом случае оптимальным вариантом является принудительное с диагональным подключением теплообменных батарей и регулируемым .

Такая схема гарантирует максимальный прогрев области радиатора и возможность регулировки и регулировки режима работы. Для отключения любого из элементов системы не требуется сливать воду со всей линии

Способы подключения радиатора к магистрали

Тепловыделение радиаторов зависит от способа их подключения к магистрали.

Существует три основных типа соединения:

• Диагональное;
• Боковой;
• Нижний.

Рассмотрим особенности каждого из этих способов более подробно.

Диагональное или поперечное соединение

Диагональное или поперечное соединение наиболее эффективно. Достигается максимальный нагрев батареи по площади, теплопотери практически отсутствуют.

По этой схеме подающий патрубок выводится к верхнему патрубку радиатора, а отводящий патрубок соединяется с нижним патрубком, расположенным с противоположной стороны прибора. Для приборов с большим количеством секций только используется диагональный тип подключения.

Боковое или одностороннее подключение

Боковое или одностороннее подключение позволяет добиться равномерного нагрева всех секций устройства.

Для присоединения подающий и отводящий трубопроводы опускаются с одной стороны. Чаще всего такое подключение используется с отопительным прибором с верхней разводкой.

Теплоотдача отопления при боковом подключении радиаторов, с потоком сверху вниз равна 97%. При обратном движении теплоносителя — снизу вверх — этот показатель составляет 78%

Нижнее подключение радиатора к трубе

Нижнее подключение — не самая эффективная схема отопления. Однако его устраивают довольно часто, особенно когда магистральный трубопровод спрятан под полом.

Впускной и выпускной патрубки выведены к нижним патрубкам, расположенным по разные стороны радиатора.

Коэффициент теплопередачи при нижнем подключении радиаторов 88%

Преимущества и недостатки однотрубной системы

Однотрубное отопление получило широкое распространение в сфере частного строительства.

Основными причинами являются относительно невысокая стоимость конструкции и возможность ее монтажа своими силами, без привлечения специалистов.

Но у однотрубной системы отопления есть и другие преимущества:

• Гидравлическая устойчивость — теплоотдача других элементов системы не изменяется при отключении отдельных контуров, замене радиаторов или наращивании секций;
• Устройство линии стоит минимальное количество труб;
• Характеризуется малой инерционностью и временем прогрева за счет меньшего, чем у двухтрубного, количества теплоносителя в магистрали;
• Выглядит эстетично и не портит интерьер помещения, особенно если магистральная труба спрятана;
• Установка арматуры последнего поколения – например, автоматических и ручных терморегуляторов – позволяет точно настроить режим работы всей конструкции, а также отдельных ее элементов;
• Простая и надежная конструкция;
• Простота установки, обслуживания и эксплуатации.

При подключении приборов управления и контроля к системе отопления возможен перевод ее на полностью автоматический режим работы.

Возможна интеграция с — в этом случае можно задать программу оптимальных режимов отопления в зависимости от времени суток, сезона и других решающих факторов.

Однотрубная линия отопления может быть полностью скрыта отделкой. Такой прибор не только не портит внешний вид помещения, но и становится его деталью — предметом интерьера

Основным недостатком однотрубного теплоснабжения является неравномерность нагрева теплопередающих батарей по длине линия.

Охлаждающая жидкость охлаждается при движении по контуру. Из-за этого радиаторы, установленные далеко от котла, нагреваются меньше, чем близко расположенные. Поэтому рекомендуется устанавливать медленно остывающие чугунные приборы.

Установка циркуляционного насоса позволяет теплоносителю более равномерно прогревать контуры отопления, однако при достаточной длине трубопровода наблюдается существенное его охлаждение.

Уменьшить негативное влияние этого явления можно двумя способами:

1. В удаленных от котла радиаторах увеличено количество секций. Это увеличивает их теплопроводящую площадь и количество отдаваемого тепла, позволяя равномерно прогревать помещения.
2. Составляют проект с рациональным размещением тепловыделяющих устройств в помещениях — самые мощные устанавливаются в детских, спальнях, «холодных» (северных, угловых) комнатах. По мере остывания теплоносителя гостиная и кухня уходят, заканчиваются нежилыми и подсобными помещениями.

Такие меры минимизируют недостатки однотрубной системы, особенно для одно- и двухэтажных зданий площадью до 150 м². Для таких домов наиболее выгодно однотрубное отопление.

Выводы и полезное видео по теме

К однотрубной теплотрассе подключаются не только радиаторы, но и контуры теплого пола. На видео показано, как осуществить такую ​​установку.

Однотрубное отопление — простая и надежная система. Однако для эффективного обогрева необходимо тщательно подбирать отдельные его элементы. Для этого желательно обратиться за консультацией к специалисту, где вам помогут выполнить сметный расчет.

Вы не согласны со схемами, приведенными в нашей статье? Или у вас есть практический опыт обустройства однотрубного отопления в частном доме? Ваш опыт будет полезен нашим читателям. Не стесняйтесь делиться своими знаниями в комментариях ниже.

Типы систем отопления частного дома. Водяное отопление

Казалось бы, что может быть сложного в построении климатической сети? По мнению большинства, это либо тепловой пункт системы отопления, либо персональный котел, нагревающий жидкий теплоноситель. После этого вода или антифриз по трубам поступает к радиаторам отопления, где происходит вторичный обмен тепловой энергии с воздухом помещения.

Но за внешней простотой скрываются сверхсложные инженерные решения, руководство по эксплуатации и обслуживанию которых занимает несколько десятков страниц.

Водяное отопление

Самое распространенное, несмотря на появление более современных систем. Основное деление — зависимое и независимое отопление. Типы разводки:

• Однотрубная (данную систему еще называют бифилярной)
• Многоконтурная: одна из разводок — двухтрубная — является распространенной системой в данной категории, наряду с четырех- и трехтрубными системами отопления
• Электропроводка, называемая коллектором

Работа однотрубной системы

Теплоносителем в этой системе является вода. После нагрева теплоноситель проходит по направляющим патрубкам. По уровню рабочих температур условия этой системы различны. Базовый пример: схема отопления стояка будет однотрубной с гидравлическим подключением, и двухтрубной в разрезе работающих в ней отопительных приборов (радиаторов). Схема подключения зависимая, или открытая, то есть имеет вертикальный или горизонтальный стояк, как и в случае с бифилярной системой. Теплоноситель нагревается с помощью автономных энергетических элементов, которые разделены на змеевики. Подключение оптимально производить к восходящему или нисходящему участку трубопровода.

Горизонтальные бифилярные системы имеют трубчатые отопительные приборы (конвекторы, отопительные ребристые или гладкие трубы, стальные или чугунные радиаторы и др.) При использовании горизонтальной системы отопления невозможно регулировать температуры одного или нескольких отопительных приборов — тех, которые нужно отопление в данный момент. Регулировка возможна только для всего отопительного контура. Эти системы в основном используются для обогрева сельскохозяйственных объектов.

По способу перемещения теплоносителя внутренние системы отопления делятся на системы с естественной и принудительной циркуляцией (давление в системе поддерживается с помощью циркуляционного насоса). В случае естественной циркуляции различают подвиды – с верхним наполнением и с нижним наполнением. Установки с верхней заправкой работают по схеме: подъем нагретого теплоносителя вверх по подающему вертикальному стояку и раздача его по горизонтальным трубопроводам и далее к радиаторам. После передачи тепловой энергии приборам и далее в комнатный воздух более тяжелая охлажденная вода поступает в котельный агрегат.

По магистральному трубопроводу теплоноситель может быть направлен различными путями, по тупиковой или проходной схеме. При использовании тупиковой схемы нагретый теплоноситель от котла имеет противоположное направление относительно охлаждаемой воды. «Признаком» этой системы является наличие одной или нескольких петлевых или циркуляционных колец. В случае, когда радиаторы отопления расположены рядом с котлом, длины петель уменьшают. Соответственно, по мере удаления от основного стояка длины циркуляционных колец увеличиваются. Поэтому наиболее целесообразна схема, при которой циркуляционные кольца минимально удалены от автономного котлоагрегата. В идеале это не одна протяженная система, а несколько более коротких.

Способы обвязки

Разобравшись с котлом, можно переходить к выбору схемы укладки труб. Не должно быть никаких трудностей.

Существует три основных разновидности:

1. Однотрубные. В этом случае по периметру помещения прокладывается магистральная труба, в которую врезаются батареи. Схема установки последних возможно бывает последовательной (теплоноситель протекает через любой нагревательный элемент, другого пути у него нет) и параллельной (вода течет по трубе и поступает в батареи через патрубки, идущие к входному и выходному патрубкам радиатора ).

1. Двухтрубный. Здесь проложены два канала – один для подачи теплой воды, другой для возврата теплоносителя в отопительное оборудование. Более гибкая система, позволяющая точно регулировать температуру в помещениях и позволяющая ремонтировать или менять радиаторы, не прерывая работу всей системы отопления.

Двухтрубная схема бывает двух видов:

• тупиковая система отопления — в этом случае пара магистралей выходит в последнее помещение, где соединяется перемычкой,
• попутная система отопления — трубопроводы с теплоносителем обходят все помещения и возвращаются в котельную.

Второй тип предпочтительнее: на его изготовление уйдет меньше материалов.

1. Коллектор … Теплоноситель подается в коллектор, который распределяет его на каждую батарею отдельно. Самая гибкая система, но установка требует много солидных финансовых вложений.

Системы водяного отопления различают:

а) по схеме соединения труб с отопительными приборами:

— однотрубные с последовательным соединением приборов;

— двухтрубные с параллельным подключением приборов;

— бифилярные с последовательным соединением сначала всех первых половин приборов, затем для подачи воды в обратном направлении всех их вторых половинок;

б) по положению труб, соединяющих отопительные приборы вертикально или горизонтально, — вертикальные и горизонтальные;

в) по расположению магистралей:

— с верхней разводкой при прокладке подводящей линии над отопительными приборами;

10.

3. Последовательность проектирования системы отопления

Исходные данные для проектирования: назначение и технология, компоновка и строительные конструкции здания; климатические условия и положение здания на местности; источник теплоснабжения; комнатная температура.

Расчет теплового режима. Тепловой расчет наружных ограждений сооружений, расчет теплового режима в помещениях, определение тепловых нагрузок на отопление (см. раздел I и главу 8).

Выбор системы. Выбор параметров теплоносителя и гидравлического давления в системе, типа отопительных приборов и схемы системы (с технико-экономическим обоснованием при необходимости).

Конструкция системы. Размещение отопительных приборов, стояков, магистралей и других элементов системы. Разделение системы на части постоянного и периодического действия, для зонального и фасадного регулирования. Назначение уклона труб; схемы движения, сбора и удаления воздуха; компенсация удлинения и изоляция труб; места спуска и заполнения стояков и систем водой. Выбор типа запорной и регулирующей арматуры, ее размещение.

Проект завершается составлением схемы системы с приложением тепловых нагрузок отопительных приборов и расчетных участков.

Теплогидравлический расчет системы. Гидравлический расчет системы. Тепловой расчет труб и устройств (см. гл. 9).

Какую систему отопления выбрать

Строительство всегда сопровождается выбором, как обустроить теплоснабжение нового дома. В зависимости от задач и свойств конструкции применяется однотрубная или двухтрубная система отопления. Решение просит детально разобраться, какая система отопления подходит лучше всего.

Плюсы и минусы однотрубной схемы

В такой системе одна труба используется для подачи теплоносителя. Несколько преимуществ этого типа:

• Меньшая стоимость используемого материала;
• Самый простой и быстрый монтаж;
• Гидравлическая устойчивость;
• Обычная схема крепления;
• Небольшое количество теплоносителя, используемого для облегчения дренажа системы.

Одноконтурная конструкция отопления обеспечивает первичную экономию затрат. Количество труб, разводки, стояков и перемычек значительно меньше, чем при обустройстве двухтрубного теплоснабжения.

Минусы теплосети Ленинградка:

• Сильные потери тепла на пути к дальним обогревателям. Последние, как следствие, требуют увеличения объема для достижения оптимальной комнатной температуры. Причина снижения их нагрева кроется в обмене горячей воды на холодную в каждом устройстве, стоящем на пути к обогреву помещения;
• Невозможность изменения температуры отдельных аккумуляторов. Уменьшение подачи в одном приводит к охлаждению всех последующих;
• Необходимость большого напора воды. Нагрузка на насосы и всю систему в целом становится больше. Учащается возникновение протечек, контур требует постоянной подпитки теплоносителя.

Важно! Одноконтурная конструкция очень чувствительна к низким температурам. Когда наименьший участок на пути теплоносителя промерзает, весь обогрев полностью блокируется. При этом обнаружение зависшего элемента очень затруднено, а промедление с устранением проблемы приводит к зависанию всей схемы.

Плюсы и минусы двухтрубной системы

Сравнение систем отопления невозможно без обзора двухтрубной системы. Плодотворной характеристикой является использование 2-х разных труб для подачи горячей воды и отвода холодной воды от отопительных приборов.

Потери тепла по пути теплоносителя незначительны, что позволяет экономить топливо. Двухконтурная схема позволяет свободно регулировать нагрев каждой отдельной батареи или отключать их.

Недостатки двухтрубной системы отопления незначительны. Принципиальная схема сложнее, требует больше затрат на монтаж и больше времени. Однако это компенсируется хорошими функциональными качествами.

Факт! Двухконтурная конструкция не боится промерзания некоторых участков, а также они не блокируют другие отопительные приборы, участвующие в теплообмене. Пораженные участки легко определить тактильно.

Другие типы отопительных контуров

Трехтрубная система состоит из двух подающих труб и одной общей для сбора обратной воды. Его преимущества в том, что нет необходимости использовать обратные клапаны, циркуляцию обеспечивает только один насос. В результате трехтрубная конструкция проста в эксплуатации, так как теплоноситель расходуется между приборами автоматически. Типы таких схем более гибкие, если сравнивать с двухтрубными, их хорошие качества заключаются в хорошем регулировании и автоматизированном обогреве отдельных частей здания. При выборе двухконтурного теплоснабжения и наличии достаточного бюджета имеет смысл обратить собственное внимание на практичность трехтрубной системы.

Бифилярная система отопления представляет собой нечто среднее между одно- и двухтрубной схемами. Весь контур разделен на две равные части со своими отопительными приборами, стояками и ответвлениями. Два конца соединяются поэтапно одной трубой, сначала все устройства первого, а затем второго конца. Вода в отсеках нагревателя движется в разных направлениях при самом разнообразном нагреве, поддерживая таким образом одинаковую температуру во всей системе. На этом основании бифилярная схема относится к двухконтурному теплоснабжению, а по последовательному соединению с одним трубная – к одноконтурной, которая также удобна в использовании.

Работа открытой системы отопления

Выбор системы отопления также зависит от других качеств контура. Когда ставится вопрос, какую систему отопления выбрать, необходимо учитывать отличия открытого и закрытого контура теплоснабжения.

Конструкция открытой системы:

1. Котел. Используются твердотопливные и газовые котлы;
2. Трубопроводы;
3. Батареи;
4. Расширительный бак.

Теплоноситель получает тепловую энергию при нагреве котла. Процесс циркуляции начинается под влиянием зонального перепада давления. Конечным и исходным пунктом является топливный котел. В связи с тепловым расширением воды схема просит включить расширительный бачок, в который будет попадать оставшаяся вода.

К серьезным недостаткам открытой конструкции относятся потери энергии и попадание кислорода в контур. Эти моменты уменьшают теплоотдачу от системы. Существует риск образования воздушных карманов и ржавчины на железных деталях.

Совет! В открытой водопроводной системе не обязательно использовать в качестве теплоносителя любой тип антифриза. Их свойство испаряться приводит к быстрой количественной потере через расширительный бачок. Также их испарения вредны для здоровья жителей.

Работа в закрытой системе отопления

Закрытая конструкция в результате эксплуатации не имеет прямого доступа к открытому воздуху. Роль расширительного бачка выполняет гидроаккумулятор. В него проникают остатки горячей воды, продавливая ткань резиновой мембраны. При этом азот, который находится в воздушной камере, сжимается. Теплоноситель удаляется из бака специализированным насосом.

Отсутствие контакта кислорода с элементами контура продлевает срок службы. Теплоноситель не выветривается и не требует частой подзарядки. Замкнутая схема позволяет подключать дополнительные источники тепла с их интеграцией в общую систему. Температуру изменяют уменьшением или добавлением теплоносителя.

Закрытая система требует постоянного доступа к электрике для работы без различных перебоев в работе насосов. Независимо от этой разницы, ее работа более эффективна в небольших домах. Здания, состоящие из нескольких этажей, требуют огромного количества мембранных резервуаров и сложных расчетов.

Важно! Конструкция закрытого типа отопления допускает несанкционированное проникновение воздуха через деформацию стыков. Их герметичность и наличие проветривания необходимо постоянно проверять.

Выбор системы отопления

Если сравнивать системы отопления для конкретного объекта, то их хорошие качества определяются масштабом конструкции. Открытый контур приводит к значительным потерям тепла и риску насыщения теплоносителя кислородом, поэтому неудобен для небольших частных домов. Закрытая конструкция приемлема в подобных жилищах и нашла широкое применение. Но в случае длительных отключений электричества его установка приводит к промерзанию помещений.

В многоэтажках преимущества закрытого отопления нивелируются необходимостью установки достаточно больших мембранных баков. Чтобы замкнутый контур был практичным, их заменяют специализированными безнапорными агрегатами, работающими в паре с насосами – регуляторами давления. Открытая конструкция отличается очень простой установкой в ​​высотных зданиях. Проблема проветривания решается применением кранов Маевского.

Объяснение планов S и Y



Планы S и Y по-прежнему используются для формирования основ большинства бытовых систем отопления, однако часто возникает путаница между обоими планами и тем, как они работают. Этот блог призван объяснить разницу между планами S и Y, чтобы вы лучше поняли свою систему отопления. Мы также коснемся старых планов систем отопления, которые больше не используются.

Мы также включили пошаговое руководство по подключению термостата Google Nest и термостата Hive.

Чтобы сразу перейти к определенному разделу блога, нажмите на подзаголовок ниже:

•     В чем разница между системами отопления S и Y Plan?
•     Что такое система отопления Y Plan?
•     Что такое система отопления S Plan?
•     Что такое система отопления C Plan?
•     Что такое система отопления W Plan?
•     Руководство по подключению термостата Google Nest
•     Руководство по подключению термостата Hive

Конструкции систем центрального отопления могут отличаться от дома к дому в зависимости от требований собственности. Однако в большинстве объектов недвижимости в Великобритании используется система отопления S Plan или Y Plan. Планы

S и Y были разработаны, чтобы дать вам полный контроль над вашей системой центрального отопления, гарантируя, что ваша нагретая вода будет отведена в нужные области. Планы S и Y также являются способом убедиться, что блокировка вашего котла работает. Это когда ваш котел автоматически отключается, когда в вашем доме нет потребности в центральном нагреве горячей воды.

В чем разница между системами отопления S и Y Plan?

Основное различие между планами S и Y заключается в том, что план Y имеет один трехходовой клапан, подающий как центральное отопление, так и/или горячую воду. Этот трехходовой клапан имеет форму буквы «Y», если смотреть на него со схематической точки зрения трубопровода, как показано ниже. Отсюда и произошло название «Ю».

Тип системы, выбранный для каждого домохозяйства, может зависеть от многих факторов, включая размер помещения, наличие невентилируемого цилиндра и места, например компактного сушильного шкафа, в котором может не быть места для системного байпаса, необходимого для Дизайн S-плана, поэтому он может подходить для Y-плана.

Что такое система отопления Y Plan?

Вода поступает через нижнюю часть клапана. Затем этот клапан направляет этот поток воды либо к порту A, который является портом отопления, либо к порту B, порту горячей воды, либо через оба порта для одновременной работы центрального отопления и горячей воды.

Схема системы отопления Y Plan

Система отопления A Y Plan имеет меньше компонентов, чем система отопления S Plan, что делает ее более компактной и простой в установке.

Как уже упоминалось, план Y включает трехходовой клапан, который называется клапаном среднего положения и выглядит следующим образом:

Этот клапан направляет первичный поток через контур центрального отопления и/или горячего водоснабжения. .

Система отопления A Y Plan часто все еще используется в старых домах и по-прежнему подходит для использования, если требуется только замена детали или небольшой ремонт. Например, если необходимо заменить только бак с горячей водой, его все равно можно оставить.

Система отопления A Y Plan оснащена одним трехходовым моторизованным клапаном, который одновременно управляет как центральным отоплением, так и горячей водой, а также комнатным термостатом, термостатом бойлера и программатором.

В зависимости от того, какую услугу вы просите у программиста вашей системы отопления, будь то горячая вода или отопление, нагретая вода из вашего котла будет отводиться либо в змеевик горячей воды, либо в ваши радиаторы.

Наличие системы отопления Y Plan имеет ряд преимуществ, в том числе:

• Точное регулирование температуры в системе горячего водоснабжения и системе отопления
• Включение по времени всех компонентов отопления
• Экономия денег на топливо
• Простая установка благодаря меньшему количеству деталей

Система отопления A Y Plan все еще используется во многих домах , поэтому для любого квалифицированного инженера или установщика важно понимать, как это работает. Тем не менее, есть и некоторые недостатки системы отопления Y Plan.

Основное ограничение состоит в том, что имеется только одна зона отопления, которая контролирует и центральное отопление, и горячую воду, а это означает, что расход должен распределяться между ними обоими. Еще одно ограничение заключается в том, что вы полагаетесь исключительно на этот единственный клапан, а это означает, что в случае его отказа вы останетесь без центрального отопления и горячей воды, пока его не заменят.

В дополнение к этим ограничениям, существует также несколько общих проблем, с которыми многие сталкиваются при наличии системы отопления Y Plan. Во-первых, когда спрос на горячую воду и центральное отопление в вашем доме значительно меньше, клапан может заклинить из-за того, что он не используется так часто. В результате этого головка двигателя может сгореть, когда головка двигателя перемещается для изменения положения клапана.

Теперь, когда мы рассмотрели, что такое система отопления Y Plan, давайте перейдем к тому, что такое система отопления S Plan.



Что такое система отопления S Plan??

Система отопления S Plan имеет два отдельных клапана с электроприводом, один из которых управляет нагревом, а другой — подачей горячей воды. Эти клапаны могут использоваться индивидуально для управления системой отопления. С планом S также возможно, что дополнительные зоны могут быть добавлены путем добавления дополнительных термостатов и клапанов с электроприводом в каждый контур.

Всякий раз, когда требуется подключение к центральному отоплению или горячей воде, напряжение 230 В подается по проводу под напряжением (обычно коричневый провод)

Затем двигатель внутри поворачивает клапан, открывая корпус клапана, позволяя насосу системы отопления прокачивать воду. Когда клапан открывается полностью, он также нажимает микропереключатель, активируя цепь между постоянным жизненным циклом (обычно серым проводом) и переключателем под напряжением (обычно оранжевого цвета). Как только напряжение 230 В достигает Switch Live, котел загорается.

Как только потребность в горячей воде или центральном отоплении удовлетворена (либо таймер выключен, либо термостат достигает желаемой температуры), питание на проводе Motor Live (коричневый) теряется, поэтому корпус клапана пружинит и перекрывает поток через клапан. В то же время микропереключатель, замыкающий цепь между проводом «Постоянно под напряжением» (серый) и «Выключатель под напряжением» (оранжевый провод), размыкается, в результате чего питание не подается, и котел останавливается.

Схема системы отопления S Plan

Типичная система отопления S Plan имеет два отдельных клапана с электроприводом, которые регулируют температуру центрального отопления и горячей воды по отдельности. Он также имеет цилиндрический термостат, комнатный термостат и программатор.

Система отопления S Plan часто используется в современных объектах.

Чаще всего это предпочтительный выбор системы. Это связано с тем, что его легче подключить, ввести в эксплуатацию и найти неисправность, поскольку он может изолировать как контуры отопления, так и контуры горячего водоснабжения.

Наличие системы отопления S Plan означает, что у вас есть преимущество включения дополнительных зон обогрева. Поэтому, если вы решите расширить зимний сад или просто хотите лучше контролировать температуру в отдельных помещениях, возможно добавление дополнительных зон обогрева. Зональные системы отопления дают домовладельцам максимальный уровень гибкости, комфорта и энергоэффективности.

Система отопления S-образной схемы также лучше подходит для больших квартир с повышенным потреблением горячей воды, поскольку обеспечивает более высокую скорость потока по сравнению с Y-схемой. Ниже приведены другие преимущества системы отопления S Plan:

• Точный контроль температуры в системе горячего водоснабжения и системе отопления
• Многозонный контроль более чем одного водонагревателя, радиатора или напольной системы
• Включение по времени всех компонентов отопления
• Помогает сэкономить деньги на топливе
• Нет снижения расхода теплоносителя

Обычная неисправность системы отопления S Plan заключается в том, что электрический микропереключатель в приводе начинает заедать. Это заставляет котел и насос работать непрерывно. Это может привести к возникновению других неисправностей, таких как перегрев котла.

Подобно системе отопления Y Plan, существует вероятность того, что клапан может заклинить после того, как он не использовался в течение некоторого времени. Заедание клапана также может быть результатом магнетитового шлама, который может загрязнять седло клапана, вызывая заедание или заедание шпинделя клапана. Однако, в отличие от плана Y, вы не полагаетесь на один клапан для производства горячей воды и центрального отопления, поэтому шанс остаться без обоих одновременно маловероятен.

Профессиональным монтажникам и инженерам-газовикам подключение системы отопления Y или S Plan должно быть относительно несложным, поэтому всегда лучше доверить это им. Однако, если вы заинтересованы в том, чтобы научиться самостоятельно подключать эти системы, в Интернете есть множество видеороликов.



Что такое система отопления C Plan?

План C больше не используется в системах отопления, но его все еще можно найти в старых системах. Вот немного о системах отопления C Plan на тот случай, если это применимо к вашей системе отопления с бойлером.

C Plan использовались с насосными системами центрального отопления и самотечной системой горячего водоснабжения для обеспечения полного независимого контроля температуры в обоих контурах вашего дома. В конструкции центрального отопления C Plan рекуперация тепла горячей воды происходит медленно, поскольку контур горячей воды циркулирует самотеком.

При насосном отоплении и самотечном горячем водоснабжении компонентами «C Plan» являются:

• Один 28-мм двухходовой моторный клапан для вторичного контура ГВС
  Примечание: вода должна течь в направлении, указанном на корпусе клапана
• Комнатный термостат One для контроля температуры отопления
• Термостат One для цилиндров (накладной) для контроля температуры горячей воды
• An Автоматический перепускной клапан, особенно при использовании термостатических клапанов радиатора (TRV)

Контроль времени для котла и насоса в этой конструкции центрального отопления осуществляется с помощью термостата бойлера, таймера и 2-ходового клапана для горячей воды, а также с помощью «таймера» или «программатора» и насоса для центрального отопления. Когда потребность в тепле будет удовлетворена водонагревателем, порт 2 закроется, если нет потребности в отоплении помещения, котел выключится.



Что такое система отопления W Plan?

Подобно системе отопления C Plan, система отопления W Plan не используется в новых системах, но ее все еще можно найти в старых системах.

Конструкция горячего водоснабжения и центрального отопления для плана W отличается от плана S и плана S Plus. План W использует трехходовой клапан с электроприводом вместо двухходового клапана (клапанов), используемых в приведенных выше планах; С, С и С Плюс.

Трехходовой клапан, который используется в схеме W, является двухпозиционным переключающим клапаном. По умолчанию этот клапан находится в контуре горячей воды. Этот план не рекомендуется в вашем доме, если есть много использования горячей воды.

По сути, этот клапан обеспечивает приоритетное управление потребностью в горячей воде. Поэтому, если вы собираетесь использовать много горячей воды в зимний месяц, вы можете столкнуться с падением температуры нагрева помещения, потому что этот трехходовой клапан является отводным, а не клапаном среднего положения, он не может подавать горячую воду и подогрев одновременно.

При полностью насосном отоплении и ГВС компоненты «Плана W»:

• Один 22-миллиметровый 3-ходовой моторизованный переключающий клапан, обслуживающий как контур ГВС, так и контур центрального отопления
  Примечание: вода должна поступать в Входной порт AB. Выходное соединение порта А предназначено для первичного контура центрального отопления. Выходное соединение порта B предназначено для вторичного контура ГВС
• Комнатный термостат, для зоны регулирования температуры отопления помещения
• Одноцилиндровый термостат (накладной) для контроля температуры горячей воды
• Автоматический перепускной клапан, особенно при использовании термостатических радиаторных клапанов (TRV) термостат водонагревателя или комнатный термостат, или «таймер», или «программатор». Как только потребность в горячей воде и/или в отоплении будет удовлетворена, котел и насос отключатся. Помните, что при использовании схемы W отопление будет отключено до тех пор, пока не будет удовлетворено значение термостата водонагревателя.


  Руководство по подключению термостата Google Nest

  Интеллектуальные термостаты, такие как Google Nest, — еще один отличный способ управления центральным отоплением вашего дома. Вот пошаговая инструкция, которая поможет вам правильно подключить термостат Google Nest.

  1. Отключите сетевое питание
  Вы будете работать с сетевым напряжением, поэтому для обеспечения безопасности себя и окружающих, а также для защиты системы отопления и термостата отключите питание.

  2. Подключить питание и цепь управления
  Проверить электропроводку системы отопления, чтобы определить ее тип.

  Снимите крышку теплообменника и соедините клеммы L (фаза) и N (нейтраль) на теплообменнике с контурами L и N на котле или распределительной коробке. Это приведет в действие тепловую связь.

  • При необходимости подключите цепь управления нагревом к тепловому патрубку 1 (нормально замкнутый/удовлетворительный), 2 (общий), 3 (нормально разомкнутый/требование тепла).
  • Если в системе есть контур управления горячей водой, подключите его к 4 (нормально замкнутый/удовлетворительный), 5 (общий), 6 (нормально разомкнутый/запрос тепла) по мере необходимости.
  • Если у вас котел OpenTherm, подключите его цепь управления к клеммам OT1 и OT2.

  For detailed wiring diagrams, see below:

  230 V combi boiler

  Low voltage/dry contact combi boiler

  S-plan

  Y-plan

  OpenTherm boiler

  District heating with electrical control valve

  3. Подсоедините к термостату провода
  Перейдите к следующему шагу, если вы устанавливаете термостат Nest на подставку и используете кабель USB для питания.

  Возьмите два провода из жгута проводов, который идет к текущему термостату, и подсоедините их к клеммам T1 и T2 на тепловом канале.

  4. Установите теплообмен
  С помощью винтов закрепите теплообмен рядом с котлом или распределительной коробкой, затем снова установите крышку теплоприемника. Чтобы обеспечить надежное беспроводное соединение с термостатом:

  • Оставьте не менее 30 см свободного пространства с каждой стороны.
  • Установите на расстоянии не более 30 м от термостата.

  5. Установите основание Nest Снимите старый термостат, если он есть. Вы можете прикрепить основание Nest непосредственно к стене или использовать прилагаемую декоративную пластину, чтобы скрыть любые следы. Если вы используете декоративную пластину, сначала прикрепите ее к основанию, а затем прикрутите к стене как одно целое. При настенной установке Nest Thermostat должен находиться на высоте 1,2–1,5 м от пола.

  6. Подсоедините провода
  Подсоедините провода, идущие через стену, к клеммам Nest T1 и T2. Неважно, какой провод к какому разъему подходит.

  7. Установите подставку Nest Stand
  Следуйте прилагаемым инструкциям, чтобы прикрепить основание термостата к подставке.

  Подсоедините кабель питания к базе и вставьте его в розетку. Стационарные термостаты следует размещать на столе или полке на высоте 0,75–1 м от пола и не далее 1 м от края.

  8. Прикрепите дисплей.
  Дисплей термостата должен защелкнуться на подставке. Как только вы снова включите основное питание, ваше гнездо должно включиться и начать настройку.

  9. Настройка
  Термостат Nest включится и проведет вас через необходимые шаги для настройки. Nest Thermostat не имеет сенсорного экрана. Поверните дисплей термостата и нажмите его, чтобы выбрать.

  10. Управляйте им с помощью приложения Nest
  Теперь вы можете управлять своим термостатом с помощью мобильного телефона! Загрузите бесплатное приложение Nest из Google Play или iTunes App Store. Затем создайте бесплатную учетную запись Nest в приложении и вперед!



  Руководство по подключению термостата Hive

  Для успешной настройки термостата Hive необходимо три компонента: концентратор, приемник и термостат. Вот пошаговое руководство, которое поможет вам правильно настроить каждую часть.

  Возможно, у вас уже есть концентратор Hive. Если он у вас есть, все, что вам нужно сделать, это перевести концентратор в режим сопряжения. Вы можете сделать это, нажав кнопку на задней панели гунна, удерживая ее нажатой в течение 1 секунды, а затем отпустив.

  Теперь средний индикатор должен мигать желтым цветом. Это означает, что концентратор находится в режиме сопряжения.

  Установка Hive Hub

  Если у вас нет Hive Hub, то как его установить и настроить:

  • Вам понадобится широкополосное соединение
  • Вам понадобится запасной сетевой порт рядом с розеткой

  1. Подключите концентратор к широкополосному маршрутизатору с помощью прилагаемых кабелей

  2. Подсоедините кабель питания к концентратору и подключите его к розетке

  3. Подождите, пока средний индикатор не начнет мигать желтым цветом . Настройка обычно занимает 5-10 минут.



  Установка приемника Hive

  Перед установкой приемника Hive необходимо отключить подачу электроэнергии от системы центрального отопления. Важно, чтобы приемник Hive устанавливался квалифицированным электриком. Ваша проводка должна соответствовать действующей редакции BS7671 (Правила электропроводки IET) и соответствующим действующим строительным нормам или стандартам.

  Этот продукт предназначен только для стационарной проводки. Он должен подаваться через коммутируемую ответвление с предохранителем с минимальным расстоянием между контактами 3 мм (как под напряжением, так и нейтралью) и снабжен предохранителем на 3 А.

  Активный нагревательный термостат Hive имеет два разных приемника; одноканальный и двухканальный приемник.

  Убедитесь, что приемник находится на расстоянии не менее 30 см от любых крупных металлических предметов, таких как бойлер или водонагреватель, так как они могут мешать радиосигналам.

  1. Ослабьте винты на нижней стороне приемника

  2. Снимите заднюю панель, потянув ее за нижнюю часть от передней панели

  3. Закрепите заднюю пластину на стене

  4. Проложите кабель, поставляемый от котла или центра коммутации. Мы включили диаграммы ниже, чтобы показать запись одноканального и двухканального приемника

  5. Проверить котел- котел

• Убедитесь, что средний индикатор на Hive Hub мигает желтым цветом, если это не так, вам нужно вернуться к шагу 1 9.0012
• Восстановите подачу электроэнергии в вашей системе центрального отопления.

После выполнения этих шагов, если индикатор состояния мигает, значит, вы готовы к подключению к концентратору и термостату.

Мы прикрепили ниже списка светильников приемника и что они означают:

Свет	Color	Паттерн	.1038	Нагрев включен.
Центральное отопление	Зеленый	Мигает	Команды поставлены в очередь. Приемник получил 2 или более команд.	Ресивер Hive защищает котел от повреждений, которые могут возникнуть при очень быстром включении и выключении. После того, как котел был включен (или выключен), он не изменит свое состояние в течение 1 минуты в качестве защитной меры
Горячая вода	Зеленый	Постоянно горит	Горячая вода включена.	Этот индикатор присутствует только на двухканальных приемниках.
Горячая вода	Зеленый	Мигает	Команды поставлены в очередь. Приемник получил 2 и более команд на включение или выключение котла в течение 1 минуты.	См. «Центральное отопление».
Состояние	Зеленый	Горит постоянно	Нормальная работа.
Статус	Синий	Сплошной	Система находится в режиме гравитационного питания и подключена к остальной системе Улья.
Статус	Желтый	Мигает	Установка. Приемник пытается подключиться к другим устройствам Hive.	Приемник будет искать устройства в течение 40 минут.
Статус	Белый	Мигает	Приемник находится в автономном режиме и активно пытается подключиться к термостату Hive.	Приемник будет искать термостат в течение 40 минут. Если в течение этого времени термостат не будет найден, поиск прекратится, а индикатор состояния загорится БЕЛЫМ.
Статус	Янтарный или белый	Сплошной	Установка. Приемник приостановил поиск других устройств	Чтобы возобновить поиск, просто выключите и снова включите приемник. Это вернет его в мигающее состояние ЖЕЛТОГО или БЕЛОГО цвета.
Статус	Красный	Горит постоянно	Ошибка. Приемник потерял беспроводное соединение с термостатом.	В этом состоянии отопление и горячая вода по умолчанию отключены. Их можно включить вручную, нажав кнопки «отопление» и «горячая вода» на ресивере (горячая вода есть только на двухканальных ресиверах). Чтобы получить помощь, позвоните в службу технической поддержки Hive.

* Информация о приемнике света взята из руководств по установке обогревателя Hive.



Установка термостата Hive

Термостат Hive должен быть прикреплен к внутренней стене на высоте около 1,5 м от пола. Важно, чтобы ваш улей находился вдали от любых источников тепла, которые могут повлиять на работу.

Чтобы термостат точно измерял температуру, ему необходим свободный поток воздуха. Кроме того, не устанавливайте термостат Hive в той же комнате, что и радиатор, которым в настоящее время управляет TRV радиатора.
