Электрокотел для частного дома: выбор идеальной системы отопления

Перед началом стройки, при составлении проекта – рачительный хозяин всегда подумает об устройстве системы отопления своего жилища. Современная промышленность предлагает множество вариантов обогрева жилых помещений: от традиционных печей на угле и дровах, до экзотических систем с солнечными батареями. Одним из самых разумных решений для обогрева частного можно считать электро котлы.

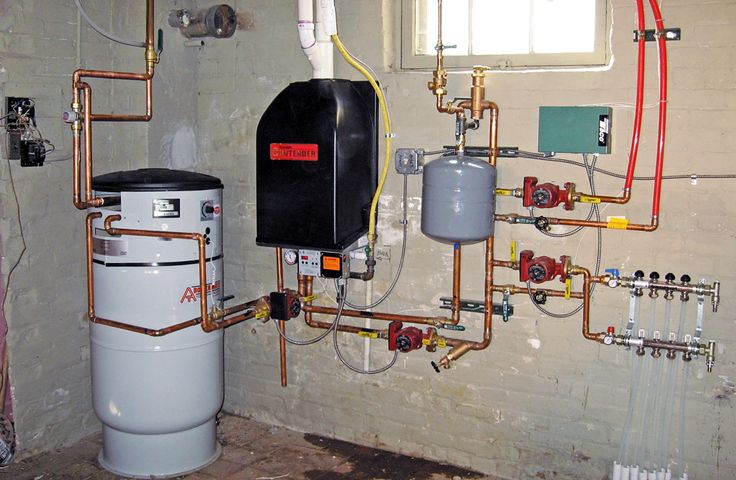

электро котлы для частного дома -внешний вид

Содержание

  • А нужен ли вам электрический котел, может выбрать что-либо другое?
  • Суть электрического отопления жилища
  • Распространенные типы электрических котлов для частного дома, какой лучше?
    • Электро котлы на ТЭНах
    • Электродные котлы
    • Индукционные электро котлы
  • Комбинированная отопительная система жилого дома на основе электрокотла
  • Подключение электро котлов в частном доме
    • Обучающее видео по выбору электро котла для частного дома

А нужен ли вам электрический котел, может выбрать что-либо другое?

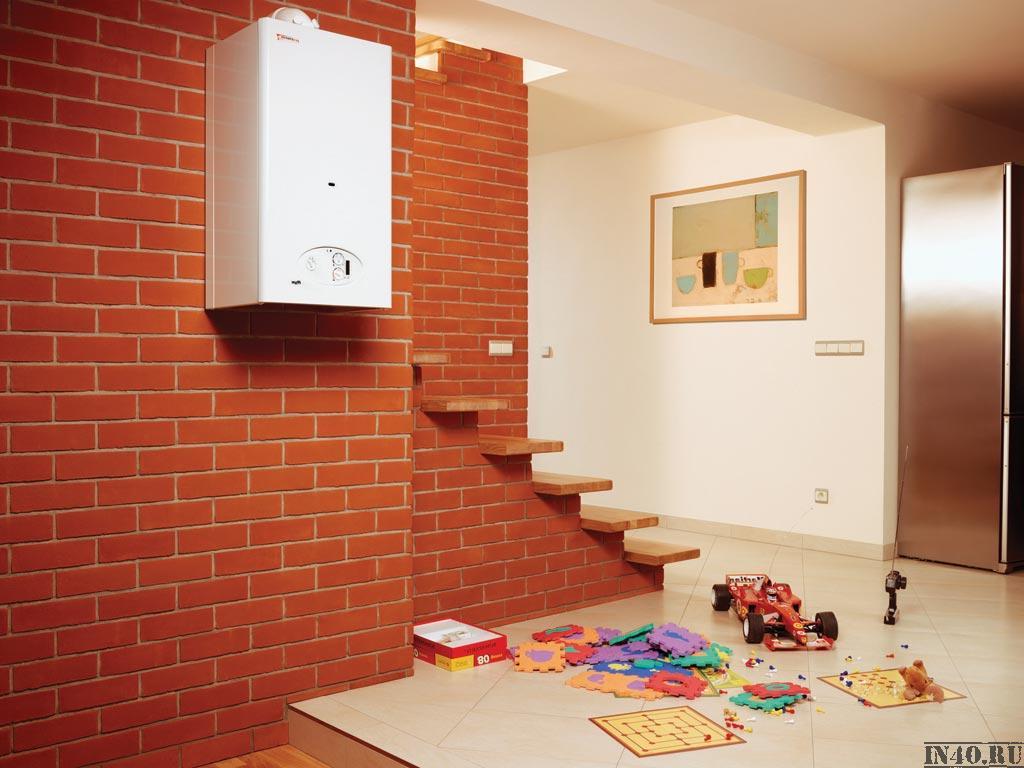

отопительная система

Давайте подумаем, какие именно качества вы ходите получить от отопительной системы в своем жилище?

  • система должна быть долговечной (не хочется переделывать ее каждые пару лет), но в то же время ее должно быть просто ремонтировать,
  • она должна быть прочной, чтобы не обрушить ее случайным прикосновением,
  • отопление должно быть простым в управлении и не требовать сложных регулировок,
  • оно должно быть безопасным и не аварийным,
  • отопительная система должна бесперебойна работать в течении всего времени отопительного сезона (а в северных регионах нашей страны он может быть очень продолжительным),
  • отопление не должно нарушать интерьерные решения, заложенные при проектировании жилища.

Одним из самых популярных вариантов решения по созданию системы отопления в частных жилищах является электрическое отопление.

Суть электрического отопления жилища

При нагревании помещения посредством электрического тока в тепловом балансе вашего жилища будет отсутствовать посредник – теплоноситель. Допустим, в системах водяного отопления необходимо нагреть сначала жидкий теплоноситель – воду, а уж затем она отдаст тепло всему объему помещения. В случае с электрическим отоплением тепловая энергия, получаемая от работы электрических нагревательных элементов будет передана непосредственно в ваше жилье.

Многих владельцев домов от выбора системы электрического отопления жилища отталкивают предрассудки о якобы большой затратности и ненадежности таких систем. Однако, современные электрические котлы уже лишены недостатков, присущих их «дедушкам» и показывают великолепный коэффициент полезного действия и солидный срок безаварийной работы.

Распространенные типы электрических котлов для частного дома, какой лучше?

Электро котлы на ТЭНах

электро котлы ТЭНовые

Самым распространенным и знакомым типом электро котла для частного дома является котел на ТЭНе, то есть бак с водой-теплоносителем, имеющим внутри себя электрическую нагревательную спираль.

На начальном этапе работы таких котлов они показывают КПД до 80 процентов. Но затем, после образования накипи на нагревательном элементе – их эффективность начинает снижаться. Так, всего пару миллиметров накипи может снизить эффективность такого котла на величину до 80 процентов. После этого их владельцам уже приходится платить деньги за электроэнергию, расходуемую впустую.

Современные модификации таких котлов оснащены «хитроумной» автоматикой, которая значительно замедляет процесс образования накипи.

Как положительный момент – можно отметить достаточно низкую цену такого типа электро котлов и простоту их монтажа.

Электродные котлы

электродные котлы

Наиболее оптимальным выбором по критерию «цена-качества» при подборе системы отопления станет электродный котел. В их конструкции используется естественная электроповодность воды, а нагревательные электроды разнесены друг от друга на некоторое расстояние.

Электродный котел нагревает воду во много раз быстрее, чем обычные ТЭНы, кроме того, он расходует гораздо меньше электроэнергии.

Но такой электро котел требует тщательного и грамотного монтажа. Его необходимо качественно заземлять. Кроме того, раз в год электроды в таких котлах все-таки придется чистить от накипи. Но всё это перекрывает высочайшая эффективность – котел на электродах преобразует в тепло до 96 процентов поступающей в него электрической энергии.

Индукционные электро котлы

индукционный котел

Последнее время позиции электродных котлов успешно теснят индукционные нагревательные электро котлы. Принцип их действия идентичен используемому в индукционных электроплитах.

Индукционные катушки, используемые для нагрева воды в таких системах практически безопасны и показывают фантастическую эффективность – они переводят в тепло 99 процентов поступающей в него электроэнергии. Хорошие производители таких типов котлов могут давать гарантию до тридцать лет. Возможно вас может оттолкнуть немаленькая цена индукционных котлов, но помните, что в итоге вы платите не только за оборудование, но и за срок его работы, а также за энергию, которую он будет потреблять в будущем.

Комбинированная отопительная система жилого дома на основе электрокотла

Зачастую, системы электрического отопления в частных домах монтируются параллельно с другими устройствами. В этом случае их можно использовать по очереди. Классический пример – система электрического отопления и дровяной камин. В этом случае, при разжигании камина вы всегда можете отключить контур отопления одного из помещений, чтобы не перегревать его. Кроме того, системы электрического отопления могут работать автономно, поддерживая заданную температуру в отсутствии хозяев, а после того, как они вернуться домой- они могут разжечь камин или запустить печь, работающую на угле.

Кроме того, комбинированное отопление может быть удачным выбором, если в вашем регионе существуют разные тарифы за ночное и дневное потребление электроэнергии.

Комбинировать можно любые системы отопления. если вблизи вашего дома проходит газовая магистраль – то естественно проще будет воспользоваться преимуществами газового отопления. Если в регионе имеется дешевый каменный уголь, то возможно часть системы может работать на нем. При отсутствии других альтернатив придется прибегнуть к классическому решению – комбинировать с электро котлом печное отопление на дровах.

Подключение электро котлов в частном доме

Процесс подключения электро котлов для частного дома, в принципе несложен. Просто нужно внимательно следовать инструкции, приложенной к оборудованию. Так, электро котлы могут иметь различное устройство и различные комбинации дополнительного оборудования. Свои нюансы требуются при установке верхней разводки или системы принудительной циркуляции, системы теплых электрических полов или закрытого контура теплоносителя. В любом случае, при составлении проекта отопления частного дома с использованием электро котла вам необходимо провести предварительный просчет и спланировать не только покупку оборудования и дополнительных устройств, но и процесс его монтажа.

Обучающее видео по выбору электро котла для частного дома

Понравилась статья?
Сохраните, чтобы не потерять!

Электрокотел: система отопления частного дома

Время чтения: 7 минут

Электрокотел: система отопления частного дома

Отличие электроотопления от газового отопления дома

Одним из вариантов отопления загородного дома является электрический котел. Большинство людей предпочитает газовое отопление всем остальным.

Очевидная причина – это цена: поддерживать заданную температуру помещения с помощью электричества дороже на 20-30%, чем с помощью газа.

Газ как источник тепла дешевле только на этапе потребления. Врезка в газовую трубу обойдется намного дороже, чем установка электрического котла. Учет голубого топлива производится счетчиком, который нужно купить, и оплатить его монтаж.

Цена на газовые котлы в 2-3 раза выше, чем на электрические аналоги.

Помимо трат на приобретение и установку газового оборудования необходимо собрать большое количество разрешений, чтобы запустить систему.

На обслуживание электрокотла не нужно заключать договор.

Как само отопительное оборудование, так и его монтаж должны быть надлежащего качества. Сомнительная экономия может оставить дом без тепла или привести к возникновению пожара.

Особенности электрического отопления

Частный дом можно подключить по однофазной (220 Вольт) или трехфазной (380 Вольт) схеме. От этого напрямую зависит выбор электрокотла. В настоящее время при однофазном подключении потребляемая мощность ограничивается 7 кВТ, а при трехфазном – 15 кВт.

Внимание. Чтобы определить схему подключения, нужно посчитать количество жил вводного провода. Однофазное подключение производят двухжильным проводом, а трехфазное – четырехжильным. Величина максимально потребляемой мощности определяется номиналом вводного автомата.

Выбор места установки электрического котла не регламентируется строительными нормами и правилами, что отличает его от газового.

К электрокотлу, установленному в нужном месте, прокладывается соответствующий кабель. Подключение производится через дополнительный автомат.

Преимущества электрических котлов

  • практически бесшумная работа;
  •  дополнительно можно подключить автоматику, терморегуляторы, датчики температуры;
  •  экономия энергии.

При правильной настройке котла в доме с хорошей теплоизоляцией электроотопление является самым выгодным вариантом.

Виды отопительных систем

По количеству магистралей системы отопления подразделяются на следующие виды:

  1. однотрубные
  2. двухтрубные.

Однотрубная система отопления

Для тех, кто производит монтаж отопления самостоятельно, однотрубная система, или ленинградка, является излюбленным вариантом. Объясняется это следующими обстоятельствами:

  1. простота монтажа;
  2.  экономия времени при монтаже;
  3.  экономия на материалах.

С увеличением количества радиаторов такая система отопления теряет эффективность.

В первый радиатор контура теплоноситель из магистрали попадает максимально нагретым, а вытекает в ту же трубу, но его температура уже ниже на 10-20%.

Поэтому каждый следующий радиатор будет нагреваться меньше предыдущего. В последний радиатор теплоноситель может входить с температурой в два раза меньшей, чем в первый.

Установка шаровых кранов на входе и выходе радиатора может частично решить проблему. Скорость нагрева радиатора зависит от схемы подключения к контуру. Диагональное подключение считается более эффективным, чем нижнее.
Внимание. Из-за огромного расхода энергии на подогрев теплоносителя не рекомендуется в однотрубной системе использовать электрический котел.

Двухтрубная система отопления

В двухтрубной отопительной системе имеется два контура: подачи и обратки. Таким образом, теплоноситель по контуру подачи поступает во все радиаторы с одинаковой температурой.

Потеряв часть тепла в радиаторах, жидкость стекает в контур и по обратке отправляется к котлу. Такая система отопления намного эффективнее однотрубной.

Деление отопительной системы в пределах этажа на две части сокращает общее время прогрева. Как в случае с однотрубной системой, диагональное подключение в плане экономии электрической энергии показывает себя лучше, чем нижнее.

Наличие двухтрубной системы отопления позволяет произвести монтаж теплого пола без осложнений. При этом рекомендуется каждый контур теплого пола оснастить отдельным циркуляционным насосом.

Виды электрических котлов

Одним из определяющих показателей при выборе электрического котла является его мощность.

Важно, чтобы электрокотел обладал запасом мощности и справлялся с отоплением даже в самые холодные периоды. К примеру, мощности 14 кВт будет с запасом хватать на обогрев дома площадью 150 квадратов. Но запасы мощности должны находиться в разумных пределах.

Мощность прямо пропорциональна напряжению и силе тока. Напряжение в сети фиксированное, значит, с увеличением мощности будет увеличиваться сила тока в цепи.

Выходит, что при потреблении одинаковой мощности трехфазная цепь будет потреблять тока меньше однофазной. Поэтому трехфазный котел предпочтительнее однофазного. Для подключения принято использовать кабель с сечением жилы 4 кв. мм.

Электрические котлы по виду нагревательного элемента делятся на следующие:

  1. тэновые;
  2. электродные;
  3. индукционные.

Электрокотлы – тэновые

Благодаря низкой стоимости такие котлы получили наибольшую распространенность.

Внутри имеются специальные резервуары с тэнами, где и происходит нагрев воды. В котле может быть установлен один или три тэна. Котел оснащен циркуляционным насосом. Блок автоматики позволяет плавно задавать требуемую температуру. На случай закипания воды предусмотрена система сброса.

Монтаж тэнового котла производится на стену.

Управление и обслуживание не вызывают каких-либо затруднений. Единственным существенным минусом является образование накипи на тэнах, что со временем становится причиной поломки.

Использование защитного покрытия тэна продлевает срок службы котла.

Электродные котлы отопления

Такие системы отличаются надежностью и компактными размерами. Главным достоинством считается высокий КПД. Им не страшны перепады в сети.

Можно подобрать электродный котел с любой мощностью из диапазона 1-16 кВт.

Электродные котлы используются в замкнутых системах. Значит, как теплоноситель приходится использовать не воду, а специальные жидкости, что обходится намного дороже. Для безопасной эксплуатации обязательно нужен заземляющий контур.

На таких котлах невозможно регулировать ток плавно. В плане обслуживания часто требует внимания.

Индукционные котлы отопления

Индукционный котел является самым современным. За счет индукционного нагрева сердечника теплоноситель нагревается очень быстро. Накипь не образуется, поскольку нагрев происходит за счет микроволн. Производители дают гарантию, что такой котел без замены нагревательного элемента, прослужит минимум 30 лет.

Не лишены индукционные котлы недостатков. Основным является их высокая цена. Из-за того, что работают с теплоносителем под высоким давлением, такие котлы обладают большим весом.

Можно использовать электрокотел в совокупности с газовым или твердотопливным котлом. Установка электрического котла, как и настройка, не представляет ничего сложного. Остается только определиться с требуемой мощностью и типом системы.

Принято считать, что самым выгодным является газовое отопление. Это заблуждение, поскольку и само оборудование, и его подключение стоит намного дороже, чем электрокотел.

Как выбрать электрический котел?(видео)

Расчет отопления электрическим котлом в частном доме

Система отопления на базе электрического котла – самая безопасная и надёжная. Но чтобы она была ещё и эффективной, нужно правильно вычислить мощность оборудования. Учитывают все: площадь обогреваемых помещений, характеристики стен, пола и потолка, климатические условия, необходимый температурный режим.

Содержание:

  • Параметры расчёта мощности
  • Особенности проведения расчётов
  • Методы вычисления мощности
  • Расчёт мощности котла отопления по площади
  • Расчёт котла по объёму
  • Расчёт мощности для ГВС

Параметры расчёта мощности

Главным элементом системы выступает электрокотёл. Если подобрать слишком слабый – обогрев будет недостаточным, расход электроэнергии – большим. Если взять агрегат со слишком большим запасом, стоимость готовой системы будет неоправданно высока.

Поэтому расчёт отопления в частном доме с электрическим котлом нужно делать максимально тщательно. Учитывается следующее.

  • Площадь обогреваемых помещений – основной фактор. Нередко показатели системы рассчитывают только по площади дома, что не всегда оправдано.
  • Теплопроводность стены, пола, перекрытия, потолка и фундамента. При плохой теплоизоляции система работает с перегрузкой.
  • Энергосбережение окон – тип стекла и рамы, общая площадь проёмов.
  • Коэффициент удельной мощности – то есть величина отклонений в работе самого котла в разных регионах. Так, поправочный коэффициент в южных районах составляет 0,7, в северных – 2.

Учитывается и тип устройства. Одноконтурный прибор обеспечивает только отопление. Двухконтурная модель снабжает частный дом тёплой водой. В этом случае расчёт нагрузки электрического отопления включает и запас мощности, потребный для нагрева.

Особенности проведения расчётов

Электроснабжение – достаточно дорогой источник энергии. При выборе такой системы отопления, помимо технических характеристик, необходимо учесть и затраты.

  • Вид котла – установка резко повышает уровень нагрузки на электросеть. Если проводка выдерживает её, монтируют однофазный электрокотёл. Он работает от 220 В, развивает мощность до 12 кВт. Ставят его без разрешительных документов.
  • Трёхфазный вариант потребуется для обогрева дома площадью более 100 кв. м. Работает он от сети в 380 В, а, значит, для такой системы в здании нужно завести новую проводку. Для монтажа котла необходимо разрешение, как и для газового. Всё это увеличивает расходы.
  • Сечение кабеля – при недостаточной величине проводка не «потянет» нагрузку и электричество будет постоянно выбивать.
  • Тарифы на электричество – электрокотёл ставить выгодней, если в регионе действуют суточные тарифы – по часам.

В среднем период отопительного сезона длится 6–7 месяцев. Расчёт электрического отопления включает и оценку стоимости.

Методы вычисления мощности

Отопительная система должна обеспечить поддержку постоянной температуры воздуха во всех обогреваемых помещениях зимой. Изменение температуры на улице, смена ветра не должна влиять на работу системы.

Однако для вычисления редко используют точные расчёты с учётом теплопотерь каждой стены или окна. Методика приблизительного определения тоже даёт неплохие результаты. Используют 2 основных способа:

  1. расчёт мощности электрического котла отопления по площади – вычисляют квадратуру или всего здания, или только комнат, включённых в контур отопления;
  2. вычисления по объёму – даёт лучший результат, если в доме слишком высокие потолки, сложная конфигурация помещений.

Если котёл снабжает дом горячей водой, проводят отдельный расчёт по отопительному контуру и по потребностям горячего водоснабжения.

Расчёт мощности котла отопления по площади

Это базовая методика. Рассчитана на высоту перекрытий не более 2,5–2,6 м. Вычисления производят исходя из того, что для прогрева 10 кв. м. требуется 1 кВт мощности.

Пример: если суммарная площадь 3 комнат составляет 42 кв. м, эта цифру делят на 10 и получают мощность котла, равную 4,2 кВт. Установку подбирают с запасом мощности в 10%, так что лучше купить агрегат на 4,6 киловатт.

Методику можно усовершенствовать, вводя поправочные коэффициенты. Так, если высота потолочной поверхности достигает 2,7 м, то классический способ не даст хорошего результата. В вычисления вводят коэффициент потери тепла, который равен делению фактической высоты на 2,7.

Учитывают погодные условия. В южном районе, где теплопотери здания невелики, конечную мощность котла умножают на 0,7, тем самым уменьшая показатель. В среднем регионе коэффициент используется другой. Его находят в справочной таблице или рассчитывают.

Есть ряд исключений, при которых способ расчёта по площади не работает:

  • если в доме установлены деревянные или пластиковые окна с дублирующим стеклопакетом;
  • если есть дополнительное утепление толщиной от 150 мм при кладке стены в 2 кирпича;
  • если крыша здания не теплоизолированная, но есть неотапливаемый чердак;
  • если высота комнат превышает 2,7 м.

Применяют и другую методику: рассчитывают мощность агрегата по формуле – S*K*100, где S – площадь, а K – коэффициент теплопотерь. Базовым значением выступает показатель в 0,7. При уменьшении среднегодовой температуры на 5 градусов коэффициент возрастает на 0,2.

Расчёт котла по объёму

Электрическое отопление в частном доме расчёт допускает и по объёму жилых комнат. Метод предполагает учёт тепловых потерь всех поверхностей. Коэффициент составляет:

  • 0,6–0,9 – для теплоизолированных построек из кирпича с утеплённой крышей и пластиковыми двойными окнами;
  • 1–1,9 – для построек с двойной кирпичной стеной и обычной кровлей;
  • 2–2,9 – для домов с плохой теплоизоляцией, тонкой стеной в 1 кирпич;
  • 3-4 – для построек из дерева или для металлической гофры с утеплением.

Расчёт ведут по формуле – V*K*T/860, где V – суммарный объём помещений, K – поправочный коэффициент, который учитывает разницу между температурой в доме и на улице. Рассчитанная мощность котла нередко оказывается избыточной, но в северных широтах она себя полностью оправдывает.

Для расчётов отопления в панельном или кирпичном здании можно воспользоваться нормами СНиП.

Площадь здания, кв. м.Мощность котла, кВт
60-200до 25
200-30025-35
300-60035-60
600-120060-100

В угловых помещениях учитывают число стен, соприкасающихся с внешним воздухом. Если на улицу выходит 1 стена, то вводят коэффициент 1,1, если 2, то 1,2.

Расчёт мощности для ГВС

Если электрокотёл будет снабжать дом горячей водой, ему потребуется дополнительная мощность. При расчётах учитывают:

  1. объём и температуру воды, требующейся для пользователей и оборудования;
  2. объём горячей воды с температурой в +90 С, так как на практике воду нужной температуры получают, нагревая жидкость до максимума и разбавляя холодной водой – его рассчитывают на основании первого параметра.

Пример: для жизнедеятельности требуется 100 л тёплой воды, нагретой до +40 С. В трубы для холодной воды подаётся жидкость в +10 С. Для обогрева решено купить котёл, способный нагревать воду до +95 С.

Формула расчёта Vг*(Tг-Tх)/(Tк-Tх), где Vг – необходимый объём, а Т – температура горячей, холодной воды и температуры жидкости из котла. Подставив значения, получают:

100(40-10)/ (95-10) =35,3. То есть для подачи горячей воды необходимо нагреть 35,3 л жидкости до +95 градусов. Чтобы перевести результат в мощность котла, нужно учесть вес теплоносителя, разницу температурных показателей и удельную теплоёмкость – 4,218 кДж на каждый кг воды.

Показатель мощности для ГВС находят по таблицам. Величину округляют в сторону увеличения. Затем добавляют к мощности для отопления и получают требуемое.

Можно уменьшить мощность котла, если улучшить теплоизоляцию. Особенно сильно влияют на теплопотери фундамент и крыша. Их нужно утеплить в первую очередь.

Возможно вас также заинтересует:

Схема отопления частного дома с электрокотлом: порядок действий, установка

Содержание статьи:

  • Достоинства и недостатки
  • Выбор котла
  • Выбор места установки
  • Дополнительное оборудование
  • Схемы системы отопления с электрокотлом
  • Подключение и запуск своими руками

Для современного пользователя схема отопления частного дома с электрокотлом представляет практический интерес, когда необходимо самостоятельно смонтировать купленное оборудование. Еще до его приобретения вам нужно будет разобраться с видами котлов отопления, а также с особенностями их установки и подключения. Также важно правильно оценить преимущества и недостатки котельного оборудования, установленного в загородном доме.

Преимущества и недостатки

Электрический котел не требует отвода продуктов сгорания с той же эффективностью

К преимуществам отопления в частных домах электрическими котлами относятся:

  • комфорт, создаваемый условиями обогрева при минимальных затратах;
  • высокая эффективность при относительно небольших размерах;
  • простота установки с учетом грамотно подобранного места;
  • неприхотливость в уходе и безопасность эксплуатации бойлера;
  • широкий выбор мощностей и экологичность.

Благодаря этим характеристикам пользователю легко подобрать модель, оптимально подходящую для обогрева помещений любой категории. К преимуществам электрических котлов можно отнести их относительно невысокую стоимость. Эксплуатационная безопасность проявляется в отсутствии открытого пламени, как это наблюдается в газовых котлах, а экологичность – в отсутствии продуктов горения, загрязняющих окружающую среду.

Минусом электрических котлов считается большое энергопотребление и необходимость заземления корпуса. Для решения первой проблемы можно приобрести оборудование со встроенным буфером хранения. Второй устраняется устройством надежного заземляющего контура, расположенного на приусадебном участке одно- или двухэтажного дома.

Выбор котла

Основными критериями выбора агрегатов для личного потребления являются их тепловая мощность, характеристики питающей сети и способ электрического отопления. По последнему признаку все электрические котлы имеют следующие конструкции:

  • отопительные приборы со встроенными нагревательными элементами;
    • электродные сборки
  • ;
    • Индукционные котлы
  • .
индукция
Нагревательный элемент — ТЭН

Первые модели в списке являются наиболее распространенными, благодаря их низкой стоимости и простоте обслуживания.

Неоспоримым преимуществом таких котлов является безопасность эксплуатации. В случае разгерметизации системы отопления и утечки из нее теплоносителя защитный механизм отключает водонагреватель от сети, после чего нагрев воды прекращается до ее повторного заполнения.

В электродных котлах реализуется известное физическое явление, называемое электролизом. Когда переменный ток проходит через электролит из-за случайного столкновения ионов, электрическая энергия преобразуется непосредственно в тепло. Благодаря прямому производству тепла КПД таких котлов очень высок. С другой стороны, эти агрегаты нуждаются в постоянном контроле за состоянием тепловой среды, что усложняет систему управления и удорожает оборудование.

Принцип действия индукционных котлов основан на явлении электромагнитной индукции. При протекании тока по обмотке, намотанной на керамическую трубку, расположенный внутри ферромагнитный элемент нагревается под действием вихревого поля. Тепло от него передается водоносителю.

К преимуществам индукционных котлов относятся их относительно небольшие габариты и долговечность. Подобно оборудованию, оснащенному ТЭНами, данные изделия способны работать с любым типом теплоносителя (вода, антифриз, дистиллят и т.д.).

Выбор места установки

Существующие стандарты не предусматривают ограничений на конкретное место установки электрокотла. Он выбирается из соображений безопасности эксплуатации с учетом его экстремальных характеристик (максимальной мощности) и должен удовлетворять следующим требованиям:

  • возможность ограничения доступа жильцов к силовому оборудованию;
  • наличие отдельной линии с распределительной коробкой, позволяющей подключать мощное силовое оборудование;
  • возможность заземления корпуса котла.

Для выполнения первого требования имеет смысл установить мощный наружный блок изолированно – в гараже или подсобном помещении. Компактные настенные модели можно разместить на кухне или рядом с устройством ввода. Особое внимание обращается на возможность подключения теплотрассы с аккумуляторной проводкой. Кроме того, выбранное место должно обеспечивать легкий доступ к агрегату в случае ремонта или технического обслуживания.

Дополнительное оборудование

Из дополнительного оборудования — расширительный бак и циркуляционные насосы

Обвязка электрокотлов комплектуется с учетом применения следующих обязательных элементов:

  • Циркуляционный насос, используемый для перемещения теплоносителя по контуру отопления в для того, чтобы передать тепловую энергию батареям, которые могут обогреть окружающее пространство.
  • Бачок расширительный, предназначен для временного накопления излишков охлаждающей жидкости при ее перегреве.
  • Манометр, используемый для контроля давления в системе.
  • Автоматический воздухоотводчик (кран Маевского).
  • Предохранительный клапан, срабатывающий только в аварийных ситуациях — при закипании водовоза, при остановке насоса или полном баке.

Порядок работы последнего элемента предусматривает слив излишков теплоносителя в канализацию.

По стандартам при установке электрокотла обязательна установка группы безопасности, дублирующей функции некоторых устройств.

Схемы системы отопления с электрокотлом

В сочетании с газовыми или твердотопливными котлами применяются разные схемы подключения

В зависимости от конструкции агрегата и его функциональных возможностей схемы подключения электрокотла к системам отопления будет отличаться. Возможны следующие варианты:

  • При наличии насосного оборудования и расширительного бака потребуется более сложная схема электрокотла для отопления.
  • Востребована его упрощенная разновидность, если этих компонентов нет.
  • Совершенно другой вариант необходим, если в системе трубопроводов имеется буферный бак или требуется подключение к бойлеру косвенного нагрева.
  • При использовании схемы подключения твердотопливного котла и электрического котла в одной системе используется специальный метод переключения.

Совершенно другой подход потребуется при совмещении оборудования с газовым котлом. При выборе двухконтурного агрегата в схемном решении придется предусмотреть линию подключения к линиям отопления и ГВС.

Подключение и запуск своими руками

Требования к сечению алюминиевых и медных проводников для подключения котла

Конкретная схема подключения электрокотла к системе отопления выбирается с учетом следующих соображений:

  • Допускается для подключения отопительных приборов мощностью до 3,5 кВт к розетке.
  • Чтобы отапливать дом электрокотлом до 7 кВт, потребуется подключить его силовой кабель напрямую к автомату, установленному в распределительном щите.
  • Образцы котельного оборудования заявленной мощностью до 12 кВт обычно подключаются к однофазной сети напряжением 220 вольт.
  • Для агрегатов большей энергоемкости потребуется трехфазная питающая линия на 380 вольт.

Перед вводом в эксплуатацию обязательно проверить подключение соответствующих компонентов электрокотла к отопительному контуру.

Согласно требованиям ПУЭ подключение установки к электросети осуществляется через связку УЗО плюс автоматический выключатель, выбранный из расчета номинального тока потребления. Значение последнего указывается в паспорте устанавливаемого оборудования и учитывается по фазам. Сечение жил силового кабеля выбирается по специальным таблицам и зависит от мощности подключаемого агрегата.

Пробный пуск

Перед запуском котла необходимо:

  1. Проверить надежность электрических контактов и герметичность муфт, а также отсутствие утечек в арматуре и соединениях труб.
  2. Заполнить систему отопления теплоносителем через подпиточный кран.
  3. Выпустить воздух из системы через кран Маевского или аналогичное устройство.

При запуске давление в системе необходимо контролировать с помощью встроенного в нее манометра.

принципы и схемы системы отопления на базе электрокотла

Если подключение загородного участка к централизованному газоснабжению по каким-либо причинам невозможно и не планируется хотя бы в ближайшие годы, то отопление от для отопления частных домов часто используют частные котельные – решение имеет ряд преимуществ, хотя и не лишено недостатков.

Чтобы использование устройства было эффективным, важно правильно подобрать электрооборудование и принципиальную схему. Предлагаем вам разобраться в конструктивных и функциональных особенностях электрокотлов разных типов, а также оценить особенности различных вариантов подключения агрегатов к системе отопления.

Тем, кто планирует организовать отопление жилья от электроприбора, будет полезно узнать, как использовать двойной тариф, чтобы снизить расходы на электроэнергию.

Содержание статьи:

  • Классификация оборудования и принцип действия
    • Устройство с нагревателем
    • Котел электродный для отопления
    • Устройство индукционное нагревательное
  • Варианты подключения к системе отопления
    • 0006
    • Принудительный контур
    • Комбинированный вариант системы
    • Водяной теплый пол
  • Электрический котел и двухтарифный
  • Выводы и полезное видео по теме

Классификация оборудования и принцип работы электрических котлов2 9000 преобразователей2 9000 электрическую энергию в тепловую и в зависимости от конструктивных особенностей может быть:

  • ТЭНов;
  • электрод;
  • индукционный.

Вне зависимости от типа современные модели оснащены , с помощью которых можно регулировать мощность прибора и степень нагрева теплоносителя.

Обычно имеется возможность получения информации от внешнего датчика для контроля температуры воздушной массы в конкретном помещении.

Устройство с подогревом ТЭНа

Внутри бака, предназначенного для воды, установить . Они могут быть выполнены в виде трубочек или пластин. Для регулировки степени нагрева нагреватели включаются поочередно.

Вода поступает в бак, нагревается, затем переходит в контур. По мере его охлаждения или нагрева включаются или выключаются отдельные нагревательные элементы. Движение охлаждающей жидкости контролируется встроенным циркуляционным насосом.

В зависимости от размера и типа нагревательных элементов электрические котлы могут быть настенными или напольными. Место для установки прибора нужно выбрать так, чтобы его было удобно обслуживать

Можно выбрать такие котлы, они греют воду не только на отопление, но и на водоснабжение. Устройства ТЭН популярны благодаря простой конструкции и относительно невысокой цене. При правильной эксплуатации они ломаются крайне редко.

Кроме воды в качестве теплоносителя используют различные концентрации антифризов или масляные композиции. Но размеры таких устройств обычно достаточно велики, что ограничивает возможности при выборе места для их установки. Со временем на нагревательных элементах оседает налет, периодически ТЭНы необходимо заменять.

Котел электродный для отопления

Для отопления здесь используется разность потенциалов на двух электродах и естественное сопротивление воды, возникающее из-за растворенных в ней солей. Это компактные устройства, способные быстро нагреть небольшие объемы воды.

Электродные котлы очень компактны, их легко монтировать, но работают такие устройства только с водой, имеющей удельное сопротивление

Встроенный циркуляционный насос здесь не нужен. Это простое устройство, которое почти никогда не ломается. А если такое случится, то починить его не составит труда. Цену на устройства этого типа можно назвать доступной.

А вот масло и тосол для такого котла не подойдут, в качестве теплоносителя допустима только вода, но не дистиллированная. Со временем электроды изнашиваются, растворяются в воде. Их нужно периодически заменять новыми элементами.

Устройство индукционного нагрева

В таких котлах нагревательный элемент выполнен в виде диэлектрического корпуса с намотанной на него катушкой и сердечником. Ток в катушке вызывает разность потенциалов в сердечнике, который достаточно быстро нагревается. Тепловая энергия передается теплоносителю.

Котлы с индукционным принципом действия устойчивы к износу, имеют высокий КПД и служат чрезвычайно долго. Конструкция настолько проста, что ее можно сделать из подручных средств

Это котел с высоким КПД и длительным сроком службы. Промышленные модели достаточно дорогие, но при желании их можно изготовить. . Подходит любая жидкая охлаждающая жидкость, а случаи поломок крайне редки.

Варианты подключения к системе отопления

Электрокотлы применяются в системах с жидким теплоносителем, циркулирующим по трубам.

Это могут быть традиционные варианты радиатора:

  • с естественным движением теплоносителя;
  • с принудительной циркуляцией;
  • комбинированные варианты.

Кроме того, бойлеры успешно применяются в системах водяного теплого пола. Подходят они и там, где сочетают радиаторы как основной источник отопления и отопление как дополнение к нему. При отоплении на базе электрокотла следует подобрать подходящую схему.

Система естественного типа

Работа такой системы основана на способности воды расширяться при нагревании. Горячая жидкость поднимается вверх, вытесняя из контура остывшую воду. Он возвращается в теплообменник, нагревается, заменяет охлаждаемую жидкость и т. д. Электрический котел в этом случае размещается в нижней части контура.

Для правильной работы самотечной системы отопления важно подобрать достаточно широкие трубы и проложить их с правильным уклоном (+)

Реализация воды по контуру требует грамотного расчета и правильного монтажа.

Вам понадобится значительное количество труб определенного диаметра, которые необходимо уложить с нужным уклоном. Проблемы могут возникнуть, если нужно отрегулировать мощность прибора и изменить уровень нагрева теплоносителя.

Принудительный контур

Здесь движение горячей воды по трубам обеспечивает насос, подключенный к системе. Помимо него вам также понадобится мембранный расширительный бак и оборудование для обеспечения его работы: манометр, запорная арматура и т.д.

Электрокотел ставится внизу, затем к системе подключается расширительный бак, который .

Для обеспечения принудительной циркуляции теплоносителя по системе потребуется циркуляционный насос, мембранный расширительный бак, а также другие элементы (+)

Этот тип схемы менее чувствителен к характеристикам труб и радиаторов, что дает широкие возможности выбора подходящих компонентов. Именно в таких системах можно использовать антифриз. Также расширяются возможности регулирования температуры воды в контуре.

Комбинированный вариант системы

Такая схема выполняется изначально на основе тех же принципов, что и система с естественным движением потока теплоносителя. Поэтому котел размещают в более низкой точке, чтобы обеспечить свободное движение теплой воды.

Но система дополнена расширительным бачком и циркуляционным насосом, чтобы была возможность принудительного движения теплоносителя. Это сделано для того, чтобы вы могли свободно выбирать режим работы системы отопления.

Комбинированная версия сочетает в себе преимущества обеих систем, описанных выше. Для работы циркуляционного насоса, с которым качество обогрева обычно намного выше, необходима электроэнергия.

Если по какой-либо причине его подача прервется, то движение теплоносителя в принудительной системе прекратится, а в комбинированной — нет.

Чтобы электрокотел работал правильно, необходимо его обвязать в соответствии со схемой. Начинающим мастерам лучше доверить этот этап профессионалам (+)

Вода продолжит двигаться по контуру естественным образом. Для отопления в этом случае можно использовать альтернативный источник электроэнергии или другой вид топлива. Есть варианты, позволяющие переключить систему с электрического на твердотопливный или газовый котел.

Водяной теплый пол

Это вид автономного отопления, популярность которого неуклонно растет. Считается более экономичным в эксплуатации, чем радиаторные системы. Отопительный контур из узкой пластиковой трубы укладывается в стяжку под напольным покрытием.

Теплоноситель можно нагревать только до 26-28°С, чтобы обеспечить дом достаточным количеством тепла. Максимально допустимая температура около 50°С, но такой сильный нагрев обычно не нужен. Для котлов хорошо подходят ТЭНы, которые позволяют в широких пределах варьировать температуру воды.

Гидравлическая гребенка – необходимый и важный узел водяного теплого пола. Его можно собрать самостоятельно, хотя в продаже имеются готовые коллекторы с различными характеристиками (+)

Если предполагается обеспечивать горячей водой этот же нагреватель, то придется брать модель с ТЭНом. Обвязка должна предусматривать, чтобы вода в контуре ГВС была теплее, чем на отопление примерно на 15 °С.

В электродных устройствах нагрев обычно составляет 60 °С и более. Их можно использовать для ТП, но потребуется дополнительная установка смесительного узла для охлаждения теплоносителя до приемлемого уровня.

В любом случае для правильной установки данного вида отопления потребуется гидравлическая гребенка с таким агрегатом. Управление отоплением осуществляется с помощью датчика температуры, определяющего текущую температуру теплоносителя.

Имеются модули автоматического управления, позволяющие дополнительно учитывать нагрев воздуха в помещении.

С помощью электрокотла можно организовать систему отопления, включающую как контур с радиаторами, так и трубы теплого пола

Для успешного функционирования теплого пола необходим ряд важных элементов. Например, труба для каждого отдельного контура должна быть цельной, соединения не допускаются. Необходимо тщательно рассчитать длину такой конструкции, учитывая схему.

Вы можете использовать специальные формулы, чтобы сделать это вручную. Удобно пользоваться калькуляторами, доступными на специализированных сайтах. После ввода информации о площади, планировке и других характеристиках ТП программа выдаст необходимую информацию.

Обычно предполагаемая длина трубы немного увеличивается, чтобы иметь небольшой запас. Если он кажется слишком коротким, вам просто нужно купить новый. Для теплого пола нужна система фильтрации, чтобы теплоноситель был достаточно чистым.

Электрический котел и двухтарифный

Одной из весомых причин использования электрического котла для отопления является возможность использования двойной тарификации за использование электроэнергии. Снижение комиссий в ночной период может значительно сократить расходы.

Двухтарифный счетчик позволяет платить за электроэнергию ночью значительно меньше, чем днем, и экономит владельцам электрокотлов

Вам потребуется приобрести и установить двухтарифный счетчик. Стоит отметить, что двухконтурные модели техники с ТЭНом подают горячую воду в разборный кран с характерной заметной задержкой. В результате часть тепла теряется, что снижает эффект экономии электроэнергии.

Такую конструкцию имеет смысл дополнить внешним аккумулятором тепла, способным длительное время поддерживать высокую температуру нагретой воды. Такое устройство достаточно эффективно при использовании двухтарифного счетчика.

Вода нагревается ночью, хранится в теплом виде и используется в течение дня, потребление электроэнергии в дневное время снижается, как и счета за использованную электроэнергию.

Выводы и полезное видео по теме

Порядок установки электрокотла:

Хотя использование электрокотла в качестве отопительного прибора считается слишком затратным, его преимущества очевидны. Такие устройства безопасны для людей и окружающей среды, работают автоматически, доступны и просты в эксплуатации.

Если правильно выбран тип системы отопления, а все ее составляющие профессионально смонтированы, котел будет работать долго без лишних затрат.

У вас есть опыт использования электрического котла для отопления дома? Или хотите задать вопросы по теме? Пожалуйста, комментируйте публикацию и участвуйте в обсуждениях. Блок обратной связи расположен ниже.

Запрет газовых котлов для новостроек — что это значит и как это будет работать в реальных условиях?

Развитие новые дома Жилой Q2 2019

Главная Знания и исследования Запрет газовых котлов в новостройках — что это значит и как это будет работать в реальных условиях?

Поскольку правительство намерено запретить газовые котлы в новостройках с 2025 года, мы рассматриваем альтернативы центральному газовому отоплению, а также проблемы и возможности, с которыми сталкиваются строители домов.

Директор

+44 (0) 777 607 0070

Центральное газовое отопление долгое время считалось дешевым и эффективным решением для отопления британских домов, но ненадолго. В своем весеннем заявлении канцлер казначейства объявил о новом стандарте для домов будущего, который будет включать запрет на газовые котлы в новостройках с 2025 года.

Почему правительство хочет запретить газ?

Чтобы выполнить юридически обязательные цели Великобритании в области изменения климата, нам необходимо устранить почти все выбросы парниковых газов из зданий в Великобритании. Использование энергии в домах в настоящее время составляет около 14 процентов от общего объема выбросов.

Ключевой частью достижения этих целей является перевод 85% домов, отапливаемых с помощью природного газа, работающего на ископаемом топливе, на низкоуглеродные источники тепла. Поскольку новостройки обычно имеют лучшую изоляцию и строительные стандарты, чем старые дома, они лучше подходят для экологически чистых систем отопления.

Сокращение выбросов из домов также является хорошей новостью для домовладельцев, поскольку экологически чистые дома обходятся дешевле в зимнее время и часто более удобны, чем старые дома с более сквозняками.

Какие есть альтернативы газовым котлам?

В то время как газ обычно обходится дешевле, чем альтернативные системы отопления для «среднего» британского дома, новые дома гораздо лучше изолированы, чем старые дома, которые составляют большую часть жилищного фонда. Даже зимой потребность в отоплении может быть низкой, что делает стоимость установки и обслуживания системы газового отопления сравнительно более высокой.

Для застройщиков или домовладельцев, смотрящих в будущее, вот несколько альтернатив газу:

1) Тепловые насосы

Тепловые насосы относятся к технологии возобновляемых источников энергии. Для питания насоса требуется электричество, но они намного эффективнее, чем стандартное электрическое отопление. Например, тепловой насос с коэффициентом производительности 3 будет производить 3 единицы тепла на каждую единицу электроэнергии.

Большинство тепловых насосов в Великобритании получают тепло из воздуха или земли. Воздушные тепловые насосы дешевле для небольших индивидуальных объектов, тогда как геотермальные тепловые насосы могут оказаться более рентабельными для больших объектов или многоквартирных домов на большом участке земли. Оба типа тепловых насосов в настоящее время имеют право на финансирование в рамках государственной схемы RHI.

Тепловые насосы лучше всего работают в зданиях с высокой изоляцией, поэтому они являются хорошим выбором для новостроек.

2) Электрическое отопление

Электрические нагреватели значительно улучшились по сравнению с дорогими, непопулярными накопительными нагревателями прошлого. Современные высокоэффективные электрические обогреватели просты в установке и могут быть дешевым способом обогрева небольших помещений с хорошей изоляцией.

3) Тепловые сети

Сети централизованного теплоснабжения существуют уже несколько десятилетий, но в Великобритании они менее популярны, чем в других европейских странах. Тепловые сети используют центральный энергоцентр для распределения тепла по трубам горячего водоснабжения на отдельные объекты.

Многие новые тепловые сети работают от газовых котлов ТЭЦ с долгосрочной стратегией перехода на более экологичные источники топлива, такие как энергия заводов по переработке отходов. Одна сеть в Ислингтоне, Лондон, даже перерабатывает избыточное тепло системы лондонского метро!

Тепловые сети наиболее эффективны и рентабельны для крупных жилых комплексов, многоквартирных домов и гостиниц.

4) Биомасса, биогаз и водород

Котлы на биомассе (которые имеют право на финансирование RHI) используются в качестве источника тепла для небольшого количества объектов недвижимости. Заглядывая в будущее, мы можем увидеть более инновационные системы, включающие биогазовые или водородные котлы.

В рамках проекта HyDeploy уже проводятся испытания смеси водорода и природного газа, которая может подаваться через существующую газовую сеть без необходимости модернизации оборудования заказчиками. Помимо сокращения выбросов от существующих домов, водород также можно использовать в качестве дополнительного отопления в периоды экстремально холодной погоды, когда тепловые насосы, работающие на воздухе, работают с трудом.

Как запрет газовых котлов может повлиять на дизайн новостроек?

Новые дома уже должны соответствовать определенным требованиям к изоляции в соответствии со строительными нормами. Если тепловые насосы начнут заменять газовые котлы в качестве предпочтительной системы отопления для новостроек, дальнейшее улучшение этих стандартов за счет сокращения разрыва в энергоэффективности станет еще более важным.

Поскольку тепловые насосы лучше всего работают с низкотемпературными системами отопления, возможен также переход от радиаторных систем отопления к напольному отоплению.

Проблемы и возможности, стоящие перед отраслью

Если вы сегодня строите новый дом, установка теплового насоса или высокоэффективной системы электрического отопления может оказаться дороже, чем базовая газовая система центрального отопления. Однако стоимость тепловых насосов и альтернативных технологий, вероятно, снизится в ближайшие годы, особенно в связи с изменениями в политике, направленными на поэтапный отказ от газовых котлов.

Возможно, самой большой проблемой для застройщиков и арендодателей станет осведомленность потребителей. Люди по своей природе сопротивляются переменам, и мы привыкли к тому, что отопление может быть по запросу.

Системы отопления, работающие от тепловых насосов и других низкоуглеродных технологий, работают по-другому, и попытка эксплуатировать их так же, как газовую систему отопления, может привести к разочарованию и высоким затратам. Обучение новых домовладельцев тому, как следует использовать их систему отопления, будет важным аспектом для застройщиков.

Несмотря на эти проблемы, строительство экологически чистых объектов имеет свои преимущества. Здания, которые превышают текущие энергетические стандарты, помогут противостоять технологическим изменениям в будущем и сделают их более привлекательными для покупателей. Энергоэффективные дома могут потребовать надбавки, поскольку домовладельцы могут рассчитывать на меньшие счета за электроэнергию, а на рынке аренды экологически чистая недвижимость часто может приносить более высокую арендную плату, с более низкими эксплуатационными расходами и пустотами.

Более подробная информация о стандарте Future Homes появится после того, как предложения будут опубликованы для консультаций в 2019 году.

Адрес электронной почты

Пароль

Подтвердите пароль

Логин

Адрес электронной почты

Пароль

Оставайтесь в системе в течение двух недель

Забыли пароль

Отправить сообщение

Ваш адрес электронной почты

Субъект

Сообщение

Установив этот флажок, я соглашаюсь получать коммерческие запросы или предложения товаров и услуг от Strutt & Parker, торговой марки BNP Paribas Real Estate Advisory & Property Management UK Limited.

Прикрепить файл

Всякий раз, когда вы посещаете наш веб-сайт и/или используете его функции, такие как веб-формы, BNP Paribas Real Estate обрабатывает информацию о вас, такую ​​как личные идентификационные данные, включая контактные данные, с целью обработки запросов, которые отправляются нам через веб-сайт, и , в некоторых случаях в маркетинговых целях, в том числе с использованием файлов cookie. Такая информация представляет собой «персональные данные». Для получения дополнительной информации о том, как BNP Paribas Real Estate обрабатывает ваши персональные данные в этом контексте, и объяснения ваших прав (включая право на доступ, исправление и возражение против прямого маркетинга, а также, при определенных обстоятельствах, право на удаление, ограничение обработки, переносимости данных и права возражать против других форм обработки) и обязательств BNP Paribas Real Estate в этом отношении, пожалуйста, ознакомьтесь с нашим веб-сайтом по защите данных и нашей политикой в ​​отношении файлов cookie.

РубрикаДом
