Схема отопления с естественной циркуляцией частного дома. Жми!

Централизованная система отопления постепенно отживает свое, поскольку, как можно заметить, она не способна справиться с возложенными на нее задачами по отоплению помещений. Поэтому, все чаще можно встретить использование автономного отопления. Наиболее актуальным данный вопрос является для частных домов, по причине отсутствия какого-либо источника тепла. Существует несколько схем отопления, что дает возможность каждому выбрать свою по душе и в соответствии с финансовыми предпочтениями.

  • 2 Принцип функционирования оборудования
  • 3 Используемые радиаторы отопления
  • 4 Разновидности схем подключения радиаторов
  • 5 Выбор труб
  • 6 Особенности систем самотеком

Разновидности

Рассмотрим варианты систем отопления для частных и многоквартирных домов:

• с использованием принудительной циркуляции теплоносителя;

• естественная циркуляция с использованием самотёка теплоносителя.

Системы с естественной циркуляцией получили широкое распространение, главным образом, благодаря своим сильным сторонам:

• функционирование системы с естественной циркуляцией независимо от того есть напряжение в сети или нет;

• высокие показатели инерционности системы, где внешние факторы не влияют на распространение тепла.

Статья, посвящённая установке насоса в систему отопления, расположена здесь:


Недостатки схемы отопления с естественной циркуляцией

Основной недостаток схемы отопления с естественной циркуляцией, это ограничение в длине контура отопления.

Примечание: Контур отопления это замкнутый «маршрут» движения теплоносителя, от выхода из котла отопления до его входа обратно. Контур отопления включает все устройство и приборы системы.

Длина контура отопления для полноценной реализации схемы отопления с естественной циркуляцией не должна быть более 30 метров. Следовательно, схема отопления с естественной циркуляцией применима только для небольших домов. Также самотек теплоносителя провоцирует засорение системы, а, следовательно, отопление по такой схеме, требует более частой промывки системы.

На этом все. Схема отопления с естественной циркуляцией разобрана. В следующей статье рассмотрим насосную схему отопления.

©ObOtoplenii.ru

Другие стать раздела: Схемы отопления

  • Гидрострелка (гидравлическая стрелка) отопления: всё самое важное
  • Двухтрубная схема отопления: вертикальная, горизонтальная
  • Насосная схема отопления
  • Однотрубная схема отопления: особенности, проблемы
  • Особенности лучевой (коллекторной) схемы отопления частного дома
  • Принципиальная схема топочной — пример рабочего чертежа топочной с газовым настенным котлом
  • Схема отопления с естественной циркуляцией
  • Схема отопления, коллекторная разводка труб
  • Схемы монтажа котлов Галан от производителя
  • Упрощенный расчет системы отопления

Принцип функционирования оборудования

Система предусматривает проталкивание горячей воды наверх. Использование данной схемы отопления дома позволяет выполнять монтаж котла ниже отопительных радиаторов.
С верхней части вода в трубе с небольшим углом продвигается дальше. Здесь нужно обратить внимание на трубы, что отходят от главной ветки, подключенные к отопительным батареям, поскольку они должны быть тоньше.

Наиболее актуальным этот принцип является для систем с верхним типом раздачи, откуда самотечная система проталкивает воду к радиаторам.

В случае, когда используется схема, подразумевающая нижнюю раздачу, отопление частного двухэтажного дома самотечным способом возможно, только если есть разгонный контур. Это означает, что следует создать перепад высот, путем подключения трубы к котлу, подымающуюся к расширительному бачку. Далее труба опускается на уровень окон и оттуда делается разводка по батареям.

Наибольшим плюсом, которым обладает гравитационная отопительная система, является, то, что самотек воды выполняется без участия других систем. Это означает, что в случае использования дровяного котла, горячая вода будет поступать в систему самотеком без использования насоса или какого-либо другого оборудования, требующего включения электричества.

Правда, при помощи таких схем можно обогревать только дома небольшой площади, поскольку существует ограничение длины контура труб не более 30 метров. Такая система еще носит название ленинградка. Разновидности самотечных отопительных систем

Используется одна или две трубы, и это не влияет на принцип работы, поскольку вода поднимается как можно выше, где учитывается уклон, а далее она поступает во все элементы системы. Двухтрубный вариант системы закрытого типа отличается тем, что вода переходит в соседнюю ветку, через вход обратки котла.

Отличием однотрубной системы является то, что здесь на вход вода поступает от последнего радиатора. Подобный принцип применяется и в отопительных системах, сделанных своими руками.

Узнать подробнее об однотрубной системе отопления можно в данном материале:

Подробный анализ самотечного отопления

В процессе анализа мы предлагаем рассмотреть однотрубную схему, которая в дальнейшем может вам помочь при построении вашей системы отопления.

Давайте договоримся, что в схеме в качестве теплоносителя будем рассматривать воду. Для круглогодичного применения в системах отопления рекомендуют использовать составы, которые не замерзают при температурах ниже нуля (антифризы и пр.)

Применяя антифризы, вы исключите возможность размораживания вашей системы.

Самотечные системы отопления своим названием говорят о своём принципе работы. В такой системе горячая вода перемещается без применения насоса. Происходит это за счёт разной температуры теплоносителя на входе и выходе из котла.

Как уже писалось выше, такая система устарела и редко встречается в эксплуатации.

Объясняется это существенными недостатками:

  • большая стоимость;
  • невысокий КПД;
  • не экономична.

Но если посмотреть с другой стороны, то эта одна система, с помощью которой можно отапливать дачный домик или не большой частный дом без наличия электроэнергии. Таких домов практически нет, но всякое может быть.

Подбор котла, труб и рассмотрение схемы

Что касается выбора отопительного газового котла, то у нас ограниченный выбор. Если думать логически, то если нет электричества, скорей всего нет и газа. Значит, вариант установки электрического газового котла невозможен.

Нам остается брать твердотопливный котел, который работает на угле, дровах и всем что горит.

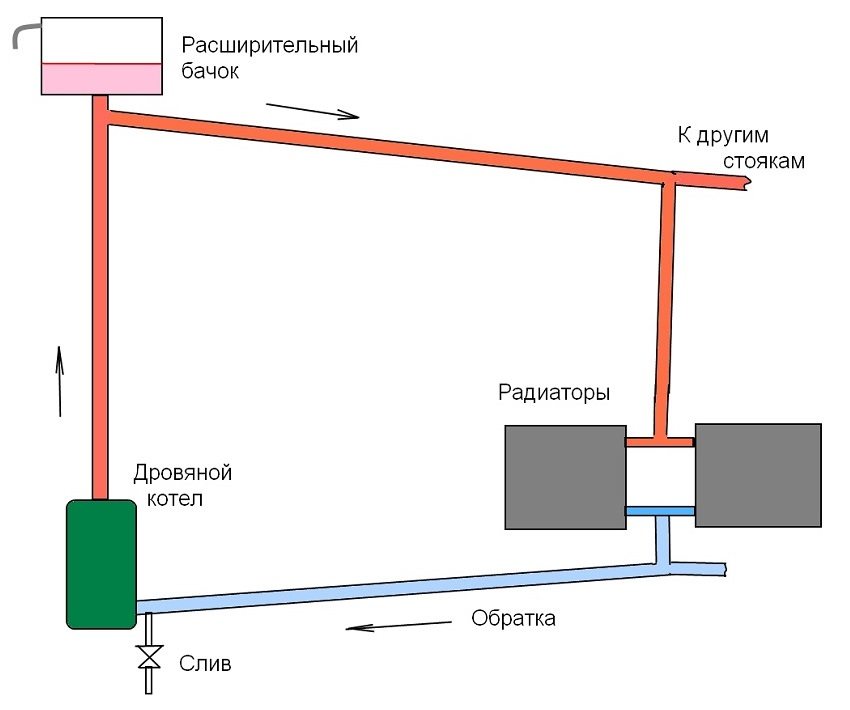

Классическая однотрубная схема самотёчной системы

Рассмотрим однотрубную систему отопления.

  • Для анализа схемы мы не будем пользоваться сложными математическими расчётами, так как небольшие системы отопления требуют продуманного и правильного подхода. Постараемся объяснить всё в доступной форме.
  • Из школьного курса физики мы знаем, что горячая вода или воздух подымаются вверх, а холодные вниз. В этом и заключается принцип работы самотечной системы.
  • Нагревшись в котле, вода идет вверх по стояку. Далее она попадает в отопительный радиатор и там отдаёт часть своего тепла. Отдав тепло, вода становится холоднее, чем в стояке и она идет вниз его, поступая в следующий радиатор. Это происходит до тех пор, пока она не вернется в котел.
  • Для правильного функционирования системы нужно верно подобрать диаметр труб и при монтаже соблюсти нужные уклоны, чтобы не было контр уклонов. При большом желании всё это сделать можно и своими руками.
  • На выходе из котла, не допускается, чтобы стояк имел повороты и изгибы. Будет великолепно, если он будет вертикально ровным вплоть до самого верха.
  • В том случае, если необходимо сделать поворот, то желательно брать минимальный угол. Трубы должны быть диаметром не менее одного дюйма, а лучше полтора. Чем больше диаметр труб, тем лучше будет происходить циркуляция.
  • Забор теплоносителя из стояка должен происходить выше самого верхнего радиатора, а сам котел должен располагаться ниже всех отопительных приборов.
  • Трубы должны иметь небольшой наклон в сторону котла, достаточным будет уклон в один сантиметр на метр трубы. Выполнение этого условия обеспечит циркуляцию.
  • Стоит отметить, что схема с естественной циркуляцией, имеет больший объём воды, чем с принудительной. Объясняется это различием в диаметрах.
  • Что касается труб, то трубы из полиэтилена и полипропилена нам не подходят, так как они могут расплавиться. Произойти это может из-за вскипания воды в трубах.

Железная труба

Поэтому лучшим выбором в нашем случае будут железные трубы.

Как следствие сразу получаются недостатки:

  • маленький КПД;
  • дорогой и сложный монтаж системы;
  • размер труб не эстетичный;
  • цена труб высокая.

Не эстетичный вид труб

Нужно также учесть то, что при входе в первый радиатор вода будет иметь самую высокую температуру. Следовательно, вначале нужно устанавливать меньшее количество секций радиаторов, чем в конце. Большой объём секций радиатора компенсирует низкую температуру воды (теплоносителя).

Расширительный бак – это важный элемент системы отопления. Нужно учитывать, что при нагревании вода, как и любой материал, имеет свойство расширяться. Для того чтобы не деформировать систему устанавливают расширительный бак. Инструкция поможет вам правильно подобрать его объём.

Расширительный бак устанавливается в самой верхней точке системы отопления.

Используемые радиаторы отопления

Наиболее значимый показатель здесь – это минимальное сопротивление потоку воды. А от ширины просвета радиатора зависит струя теплоносителя, вне зависимости от того, используете вы трубы из полипропилена или из других материалов. Однако, чугунные радиаторы в данном отношении будут просто идеальными, особенно когда используется однотрубная система. Они имеют наименьшее гидравлическое сопротивление.
Хорошо себя зарекомендовали в использовании алюминиевые и биметаллические радиаторы, но нужно обращать внимание на их внутренний диаметр, который не должен быть менее 3/4”. Этого будет для отопления одноэтажного дома вполне достаточно, не используя циркуляционный насос. Разрешается использовать стальные трубчатые батареи.

Преимущества и недостатки самотечной системы

Популярностью система отопления одноэтажного дома с естественной циркуляцией пользуется из-за простоты монтажа и удобства эксплуатации. Нет необходимости в установке дорогостоящего дополнительного оборудования, не будет расходов на электроэнергию. Поддержание автономности работы отопления – еще один плюс.

К минусам можно отнести только небольшую эффективность конструкции – отопление с принудительной транспортировкой обладает повышенной теплоотдачей. Это достигается за счет ускорения транспортировки нагретого теплоносителя, вода не успевает остывать и доходит в нужном температурном режиме до самых крайних радиаторов. Однако снижение температуры теплоносителя наблюдается в помещениях значительных площадей, а если обустраивается тепловая конструкция в строении малого объема, отопление самотеком является лучшим выбором.

Разновидности схем подключения радиаторов

Характерно, что для хорошего отопления недостаточно того, чтобы котлы хорошо нагревали воду. Очень важно для поступления теплоносителя в радиаторы правильно их подключить.
На практике для однотрубного используется нерегулируемое последовательное подключение. Правда, этой проблемы удастся избежать, если у вас будет использована двухтрубная система. Данная система также не использует регулятор, однако, если радиатор завоздушится, система будет функционировать, поскольку вода будет проходить через перемычку (байпас). Правда для такой системы, как теплый пол, данный вариант не подходит.

Подробнее о необходимости установки байпаса можно прочитать здесь:

Установка за перемычкой двух шаровых кранов позволяет, перекрыв поток, снять или отключить радиаторы, при этом систему останавливать не нужно. Так правильный расчет радиаторов отопления позволит Вам помещение оснастить теплоаккумулятором.

Двухтрубная отопительная система с естественной циркуляцией теплоносителя

Более сложная гравитационная схема отопления, предусматривающая наличие сразу двух контуров отопительной системы. По одному происходит передвижение горячей воды, которая движется от котла к радиаторам. А второй контур предназначен для оттока остывшего теплоносителя от радиаторов к нагревательному котлу. Данная самотечная система отопления предусматривает более тщательное планирование и использования увеличенного количества материалов (труб).


Двухтрубная отопительная система с естественной циркуляцией теплоносителя

Принцип монтирования двухтрубной системы, предполагающей отопление самотеком, являет собой довольно трудоемкий процесс, который можно разделить на несколько этапов:

Лучевая система отопления

  • монтаж основного стояка. Отопительная труба (по которой движется горячая вода) поднимается от котла к расширительному баку. Следует отметить, что наилучшее место присоединения стояка к баку – нижняя треть от общей его высоты.
  • на уровне примерно трети высоты помещения (отмерять следует от уровня пола) отопительная труба соединяется с разводкой. Именно от нее и будут прокладываться трубы к приборам отопления – радиаторам.
  • для своевременного удаления излишков жидкости в системе в бак должна быть врезана также труба перелива. Посредством ее использования лишняя жидкость будет направлена в канализацию.
  • трубы для отведения уже отработанной (то есть – остывшей) воды следует врезать в нижнюю часть радиатора. По этим трубам вода возвращается к нагревательному котлу. Прокладываются они параллельно трубам подачи горячего теплоносителя.

Планируя естественное отопление дома, следует учитывать некоторые особенности. Прежде всего, труба основного стояка непременно должна быть утеплена – иначе существует вероятность существенной потери тепла.

Кроме того, обязательно следует утеплить помещение, в котором стоит расширительный бак. Чаще всего таким помещением является специальная комната на верхнем этаже или чердак. Если данная комната не будет утеплена, это может привести к тому, что часть теплоносителя попросту замерзнет – а это спровоцирует поломку системы.


План отопления

Еще одна важная особенность – при планировании системы, перед тем, как сделать отопление без насоса, необходимо тщательно просчитать уровень расположения котла, расширительного бака и радиаторов. При правильном планировании достигается необходимое давление, которое способствует более эффективной работе системы. Следует учитывать, что ниже всего должен располагаться нагревательный котел.

Для него лучше всего оборудовать отдельную комнату на цокольном этаже или в подвале. Если возможности оборудования отдельного помещения нет (или просто нет цоколя, подвала), котел следует располагать в углублении. При правильном расчете, подобной системы достаточно для обогрева строения состоящего из 4-5 комнат с прилегающими бытовыми помещениями.


Котельная частного дома

Выбор труб

Выбирая трубы для отопления, большое значение имеет не только диаметр, но и материал, из которого они изготовлены, а, если быть точнее, гладкость их стенок, поскольку это коренным образом влияет на систему.
Также, на выбор материала большое влияние оказывает котел, поскольку в случае с твердотопливным предпочтение следует отдать стальным, оцинкованным трубам или же изделиям из нержавейки, в связи с высокой температурой рабочей жидкости.

Однако, металлопластиковые и армированные трубы предполагают использование фитингов, что значительно сужает просвет, армированные полипропиленовые трубы будут идеальным вариантом, при рабочей температуре 70С, и пиковой – 95С.

Изделия из особого пластика PPS имеют рабочую температуру 95С, и пиковую – до 110С, что позволяет использовать в открытой системе.

Какое отопление лучше, естественное или принудительное?

Если дом не отличается величиной площадей, насчитывает всего 1 этаж и количество радиаторов не превышает 3-5 шт., самотечная система отопления будет оптимальным решением задачи.

Во всех прочих случаях следует продумать установку циркуляционного насоса, и вот по каким причинам:

Схема отопительной системы – петли Тихельмана в двухэтажном доме

  • При наличии насоса жидкость быстрее прогревается, достигает положенной температуры в + 50 С, расширяется и начинает циркулировать по системе. То есть прогрев помещений будет более быстрым.
  • При самотечном движении воды теплоноситель в крайнем радиаторе будет остывшим, поэтому число модулей в батарее нужно увеличить, а это дополнительные расходы.
  • Если стоит насос, риск завоздушивания батарей минимальный, даже при формировании открытой системы отопления.

При подключении насоса есть возможность управлять температурой прогрева, интенсивностью подачи теплоносителя в трубы, самотечная система такого не подразумевает.

Обзор схем отопления частного дома

Устройство отопления частного дома или коттеджа является важной составляющей при строительстве любого дома. От правильного их функционирования напрямую зависит температурный режим, влияющий не только на сохранность строения, но и на комфортность проживания, уют и здоровье всех членов семьи. Схемы и системы отопления дома могут быть разные и зависят от площади дома, его этажности, возможностей застройщика и наличия доступных источников энергии в конкретной местности.

Схемы отопления дома

Схема с естественной циркуляцией

схема отопления с естественной циркуляцией

Система отопления частного дома с естественной  циркуляцией хорошо зарекомендовала себя в одноэтажных строениях небольшого размера (до100 кв. м). Нагретый в котле теплоноситель (чаще всего – вода) поднимается по стояку, проходит по горизонтальным магистралям, проложенным под небольшим уклоном (3 -5 градусов) и, после охлаждения в радиаторах,  самотеком попадает в котел для повторного нагрева.

Схема принудительной циркуляции

Практически не имеет ограничений в применении по площади и этажности дома, т. к. движение теплоносителя обеспечивается циркуляционным насосом для систем отопления.

По способу прокладки трубопроводов разделяют:

Прокладка трубопроводов по дому, как при естественной, так и при принудительной циркуляции, может быть двухтрубная (параллельная), при которой используется большее количество труб и обеспечивающая равномерный температурный режим всех радиаторов или однотрубная (последовательная) при монтаже которой экономятся трубы, но в каждый последующий радиатор попадает теплоноситель значительно меньшей температуры. Однотрубная схема отопления частного дома не эффективна  при подключении более 5-6 радиаторов.

Совет: Для самостоятельной разводки системы отопления дома своими руками лучше всего использовать армированные полипропиленовые трубы.

Система воздушного отопления

Как постоянный вид отопления воздушное отопление частного дома используется редко. Это объясняется громоздкостью и повышенной шумностью работы вентиляторов, а так же экономической нецелесообразностью установки дорогих воздушных тепловых агрегатов–отопителей.  Практически и эстетически  затруднительна разводка по всем жилым комнатам сети необходимых воздухопроводов. С другой стороны, при пиковых нагрузках, когда не справляется водяное отопление в частном доме, активно используют локальный воздушный подогрев жилых помещений в дополнение к основному виду отопления, применяя для этого различные типы бытовых тепловентиляторов и конвекторов.

Инфракрасное отопление

В нашей стране стало внедряться во второй половине прошлого века и по существу является одним из видов электрического отопления, так как источником питания в домах является электроэнергия.

Принцип работы инфракрасного обогрева основан на получении тепловой энергии излучаемой от прибора инфракрасного излучения и  передачи ее окружающим предметам: мебели, полу, стенам. При этом скорость инфракрасного излучения колеблется в пределах 5-15 мкм, что не только совершенно безопасно для человека, но и оказывает положительное влияние на здоровье находящихся в помещении людей. При использовании этого вида отопления не происходит выжигание кислорода, нет шума и запахов, автоматически поддерживается заданная комфортная температура. Инфракрасное отопление частного дома достаточно экономичное. Расчетное потребление электроэнергии принимают 100 ватт на один квадратный метр, а на практике, после выхода на постоянный режим работы, оно снижается в три раза. Потери тепла не превышают 10 %, а эксплуатационные затраты в течение всего срока службы сводятся к нулю. Гарантийный срок службы  приборов инфракрасного отопления производители устанавливают до 50 лет. Монтажные работы по установке инфракрасного отопления в небольших помещениях можно производить своими руками, но для обеспечения длительной  и нормальной работы желательно это поручить специалистам, которые сделают проект, рассчитают количество элементов, установят автоматику и дадут соответствующую гарантию на весь комплекс работ.

Отопительные приборы

В отопительных системах водяного отопления источниками нагрева теплоносителя являются отопительные котлы, работающие на твердом, жидком или на природном газе – метане, а устройствами передающими тепло в помещение – радиаторы (конвекторы).

Отопительные котлы на твердом топливе

Самые дешевые и простые в эксплуатации. Топливом для них может служить все, что горит (дрова, уголь, торф, сланцы и т.д.), они по-настоящему всеядны, хотя нагрев теплоносителя зависит от вида топлива. Однако, в последнее время от котлов на твердом топливе, как основного отопительного очага, все больше домовладельцев отказываются. Причинами является постоянная необходимость присмотра за процессом горения и необходимость содержания в хорошем состоянии дымоотводной системы.

Отопительные котлы на жидком топливе

Жидкотопливные котлы чаще всего приспосабливают к работе на дизельном топливе (солярке). Принцип работы котлов этого типа аналогичный твердотопливным, но солярка поступает в котел самотеком и отпадает необходимость постоянно вести наблюдение за процессом горения. От этого вида котлов стараются избавиться по экономическим соображениям — из-за постоянного роста цен на солярку.

Отопительные котлы на газовом топливе

Если строящийся дом расположен в местности, в которой существует действующая газовая система, то вопросов о выборе котла для отопления собственного дома не существует. В настоящее время газ является самым экономичным и эффективным видом топлива. Единственным и обязательным условием установки газовых котлов для частного дома является выполнение всех условий и требований правил безопасной эксплуатации газового оборудования. Монтаж таких котельных в доме производится только специализированными организациями под непосредственным наблюдением газовой службы. Это обусловлено требованиями правил с целью предотвращения аварийных ситуаций, опасных для здоровья и жизни людей, проживающих в доме. Напольные газовые котлы отопления разной производительности, одно- или двухконтурные выпускаются многими фирмами как отечественными, так и зарубежными. Подбор газового котла с учетом общей площади  конкретного строящегося дома, должны делать специалисты при выполнении проекта газификации (с учетом пожеланий заказчика). Ориентировочно считается, что на обогрев 10 кв. метров площади расходуется 1 квт мощности, но если котел двухконтурный и служит еще и для нагрева воды, то его мощность должна быть увеличена на 20 %.

Электрические котлы для отопления дома

Отличаются от всех других котлов только способом нагрева теплоносителя. В качестве нагревательного элемента чаще всего используются несколько теплоэлектронагревателей (ТЭНов) подключенных параллельно. Суммарная мощность всех ТЭНов является мощностью котла. Электрический котел для отопления дома подбирается по общей мощности аналогично газовым котлам, из расчета 1 квт на 10 кв.метров площади.

Радиаторы

радиатор в духтрубной системе отопления

Самыми известными, надежными, долговечными, привычными в нашей жизни и хорошо работающими при неочищенном и полухолодном теплоносителе – это, конечно же, чугунные секционные радиаторы.

В некоторых случаях они служили (и служат до сих пор) более 70 лет и, нет ничего удивительного, что в наше время они считаются устарелыми и не модными. Современная промышленность, используя новейшие технологии, предлагает застройщикам отопительные приборы самых различных видов, как по техническому, так и по дизайнерскому исполнению.

Большой популярностью пользуются конвекторы, в которых воздух, проходя между горячими пластинами, нагревается и устремляется в помещение. Они имеют современный дизайн, не занимают много места, но для стабильной работы температура теплоносителя должна быть не менее 70 градусов.

Алюминиевые радиаторы хорошо работают при температуре теплоносителя более 60 градусов. Они долговечны, создают комфортную обстановку в доме, имеют небольшую массу и низкую тепловую инерцию, благодаря чему можно эффективно управлять температурой в помещении. Однако этот вид отопительных приборов требует хорошего качества воды в циркуляционной системе.

Биметаллические радиаторы имеют все достоинства алюминиевых батарей, но гораздо прочнее и долговечнее. Качество теплоносителя не влияет на работу и долговечность этих приборов, что в наших условиях немаловажно.

Видео о сравнении разных систем отопления дома:

правила обустройства системы самотечного воздухообмена

При обустройстве загородных домов самотечную вентиляцию выбирают чаще, чем более эффективную и самостоятельную, механическую. Проверенная временем естественная вентиляция в частном доме проще в реализации и гораздо практичнее. Не требует особого ухода, не требует обслуживания и электропитания.

Мы поговорим о том, как организовать воздухообмен, который происходит естественным образом. В нашей статье подробно описан принцип действия гравитационной вентиляции. Мы познакомим вас с устройствами, которые используются при построении систем, работающих без постороннего принуждения.

Содержание статьи:

  • Как происходит воздухообмен?
  • Элементы гравитационного воздухообмена
    • Клапан оконный приточный
    • Устройство настенное вытяжное или приточное
    • Решетки межкомнатные передаточные
  • Особенности вытяжных каналов
    • Типы вентиляционных каналов
    • 0 9?
  • Основные правила и рекомендации
  • Преимущества и недостатки естественного воздухообмена
  • Выводы и полезное видео по теме

Как происходит процесс воздухообмена?

Основное назначение воздухообменника самотечного исполнения: поддержание необходимого микроклимата. Помимо насыщения помещения свежим воздухом, он также выполняет удаление отработанного воздуха, продуктов сгорания газа, различных запахов.

Эффективность системы естественной вентиляции, устроенной в загородном доме или на даче, обусловлена ​​разницей атмосферного давления внутри и снаружи дома, которая также зависит от температуры, влажности воздуха и силы ветра.

Естественная вентиляция должна обеспечивать равномерный приток, движение внутри и вытяжной поток воздуха независимо от этажности дома

Естественный воздухообмен работает следующим образом:

  • Воздух с улицы поступает в дом через открытые фрамуги, элементы оконные и дверные конструкции, не плотно прилегающие друг к другу. Воздушные потоки устремляются при проветривании через приоткрытые пластиковые окна или через вентиляционные приточные клапаны.
  • Движение воздуха из одного помещения в другое и внутри него происходит самопроизвольно. Чтобы поток не загораживал пол и двери, оставляют зазоры. Их функцию успешно выполняют установленные в стенах переливные решетки.
  • Вытяжной воздух выходит из дома через вытяжные вентиляционные каналы. Их располагают в помещениях с нестабильной влажностью/температурой – на кухнях, раздельных и совмещенных санузлах.

Все горожане хорошо знакомы с компонентами выхлопной системы. Это каналы, соединенные с общественной вентиляционной шахтой. Они покрыты решетками, которые необходимо периодически чистить.

В обустройстве частного дома могут существенно различаться. Например, это может быть выход в верхней части стены, вытяжная труба или отверстие в потолке с выходом вентиляционного канала на чердак, а оттуда на улицу.

Компоненты гравитационного воздухообмена

Одной из частых проблем естественной вентиляции в частном доме является отсутствие свежего воздуха в помещении. Самотечная вентиляция безотказно работает только тогда, когда плотность воздушной массы за окном намного выше, чем в помещении. Летом, когда их плотность выравнивается, сам воздух с улицы не поступает.

Кроме того, теперь на пути естественно движущихся воздушных потоков стоят серьезные препятствия. Уплотнители для окон и дверей, предлагаемые сегодня потребителю, отлично противостоят утечке тепла, но не пропускают воздух наружу.

Для обеспечения естественного притока в домах с герметичными окнами целесообразно ставить в стене приточные клапаны, а трубы вытяжной вентиляции снабжать дефлекторами

Выпуск свежего воздуха в помещениях с практически герметичными окнами и дверями решается установкой. Если вы не хотите устанавливать клапаны, вам придется приобрести приточные клапаны на пластиковые окна или купить оконные пакеты с изначально установленными в них приточными устройствами.

Клапан подачи окна

Это устройство также называют окном. вентилятор. Относится к наиболее распространенным вариантам решения проблемы воздухообмена. Конструкция такого клапана монтируется непосредственно в оконный профиль.

Поток поступающего воздуха через форточку направлен вверх, чтобы холодный приточный воздух эффективнее смешивался с уже нагретым в помещении и не создавал дискомфорта жильцам

Некоторые клапаны оснащены автоматическим регулированием расхода воздуха. Следует отметить, что не все модели оснащены механической регулировкой. вентиляторы. Это может создать определенные проблемы при резких перепадах температуры.

Основной недостаток — относительно низкая производительность. Его пропускная способность ограничена размером профиля.

Настенное вытяжное или приточное устройство

Для настенного монтажа вентилятора требуется сквозное отверстие в стене. Производительность такого клапана обычно выше оконного. Как и в случае с оконным притоком, объем поступающего свежего воздуха регулируется как вручную, так и автоматически.

Настенные вытяжные клапаны, обычно расположенные в верхней части стены, где отработанный воздух естественным образом поднимается вверх. чаще всего монтируется в стену между окном и радиатором. Делают это для того, чтобы поступающий холодный воздух одновременно еще и нагревался.

Если настенный вентиляционный клапан установить непосредственно над радиатором, то поток свежего воздуха будет самопроизвольно нагреваться до подачи в помещение

Преимущества установки приточного клапана перед обычной вентиляцией:

  • Возможность регулирования приток свежего воздуха;
  • Способность пропускать значительно меньше уличного шума;
  • Наличие фильтров различной степени очистки воздуха.

Настенный и не пропускает влагу в помещение. Многие модели этих местных вентиляционных устройств часто включают в себя фильтры для очистки воздуха.

Внутренние переливные решетки

Для того чтобы свежий воздух свободно проникал во все части дома, необходимы переходные элементы. Они позволяют воздушным потокам беспрепятственно перетекать от притока к вытяжке, унося с собой пыль, шерсть животных, углекислый газ, неприятные запахи, бытовые выхлопы и тому подобные включения, взвешенные в воздушной массе.

Переполнение через открытые дверные проемы. Однако его не следует прекращать, если внутренние двери закрыты. Для этого между полом и дверным полотном межкомнатных дверей оставляют зазор 1,5-2,0 см.

Для того, чтобы свежий воздух свободно поступал к вытяжке и омывал все помещения, в дверных полотнах установлены передающие решетки. Если их нет, то между плоскостью пола и полотном оставляют зазор до 2 см.

Также для этих целей применяют переливные решетки, крепящиеся на дверь или стену. Конструкция таких решеток состоит из двух рамок со створками. Они изготавливаются из пластика, металла или дерева.

Особенности зонта канального

Вытяжной воздух выходит из помещения через вентиляционные отверстия, вентиляционные шахты или воздуховоды. Вентиляционные каналы обычно выводятся на чердак или соединяются с вентиляционной шахтой, расположенной в центре дома.

Вентиляционные каналы в устройстве и организации естественной вентиляции частного дома применяются в основном при монтаже вытяжной части системы. Естественный приток по протокам чаще всего невозможен или малоэффективен. Чтобы он хоть как-то работал, пришлось бы монтировать канальный вентилятор.

В схемах естественной вентиляции каналы предусматривают вытяжную часть системы. Вытяжные каналы в частных домах часто объединяют в шахты

К гравитационной вытяжке воздушные массы выталкиваются свежими порциями воздуха, втягиваемыми через окно, приточное окно из ПВХ или открытую входную дверь. Сечение воздуховодов выбирают с учетом норм воздухообмена для отдельных типов помещений, которые приведены в сборнике СНиП 41-01-2003.

Помимо жилых и хозяйственных помещений в частном доме вентиляционными системами обязаны предусматривать подвал и встроенное в него хранилище, фундамент без подвала, холодный чердак или мансарду. В природных схемах они снабжены форточками, фронтонными и мансардными окнами.

Виды вентиляционных каналов

По расположению различают:

  • Закладные . Их строят из пустотелых бетонных или керамических блоков, кирпича. Такие вытяжные каналы обычно возводятся на этапе строительства.
  • Подвесной . Изготовлен из оцинкованной стали или армированного пластика. Устроить подвесные каналы достаточно просто, даже после того, как дом уже построен.

Воздуховоды делятся на круглые и прямоугольные сечения. Каждый тип имеет свои преимущества:

  • Круглый воздуховод . Легкий монтаж, лучший воздухообмен, меньший вес;
  • Прямоугольный воздуховод . Он занимает меньше места, его легче маскировать коробами, подвесными потолками и стенами.

В свою очередь трубы для круглого воздуховода бывают жесткими и гибкими, т.е. гофрированными.

Гофрированные вентиляционные трубы проще в монтаже, но их установка возможна только на горизонтальные поверхности и на небольшие участки вертикальных стен

Жесткие трубы беспрепятственно перемещают воздух, поэтому обеспечивают наименьшее сопротивление и минимальный шум. Однако с более быстрой и простой установкой.

Что такое дефлектор?

Дефлектор представляет собой специальный колпак, который устанавливается на горловину выхлопной трубы вентиляционной системы. Он рассекает ветровой поток, за счет чего образуется зона пониженного давления, при этом сила тяги может увеличиваться до 20%.

Также исключает попадание атмосферных вод в систему вентиляции и предотвращает задувание ветром в вентиляционный канал.

Дефлектор устанавливается на горловину выхлопной трубы. Это устройство выполняет две важные функции: усиливает сцепление + защищает от осадков

Доступны следующие типы дефлекторов:

  • Цилиндрический или зонтичный Volper . Представляет собой изогнутый цилиндр, покрытый пластиной. Обладает средней эффективностью, хорошо защищает вентиляционные каналы от задувания ветром;
  • Н-образный дефлектор . Корпус выполнен из труб в форме буквы Н. Отличается повышенной защитой от задувания ветра, влаги и обратной тяги, но в силу конструктивных особенностей имеет низкую производительность;
  • Дефлектор типа ЦАГИ . В конструкцию входит стакан с удлинителем на конце, крышка-зонт и цилиндрическая оболочка. Признан одним из самых эффективных. Хорошо защищает от ветра, снегопада, дождя, имеет самый низкий коэффициент сопротивления;
  • Дефлектор турбокомпрессора . Представляет собой вращающийся шар с лопастями, отличается повышенным КПД, но обычно стоит немного дороже;
  • Лопасть . Напоминает крыло. Принцип действия аналогичен турбодефлектору.

Выбор модели дефлектора зависит от местных условий. Регионы с высокими ветровыми нагрузками предпочитают обычные грибы. В районах с низкой ветровой активностью лучше ставить дефлектор с турбиной, она обеспечит тягу даже при легком обдуве.

Основные правила и рекомендации

Нормативные данные по объему воздухообмена приведены в СП 44.13330.2011, СП 66.13330.2012 и уже упомянутом выше СНиП 41-01-2003.

Система естественной вентиляции должна обеспечивать:

  • В основных помещениях, таких как гостиная, спальни, детские, воздухообмен на человека должен быть не менее 30 м 3 /ч;
  • Для кухни постоянный воздухообмен по правилам 100 м 3 /ч Из них 60 м на обслуживание электроплиты 3 /ч, на 1 конфорку газовой плиты — 80 м 3 /ч;
  • В душе и ванне постоянный воздухообмен должен быть менее 75 м 3 /ч;
  • В санузлах с одним унитазом 50 м 3 /ч, если установлено биде, то его необходимо увеличить на 25 м 3 /ч В совмещенных санузлах нормы на каждый сантехнический прибор суммируются;
  • В кладовой и раздевалке постоянный воздухообмен 10 м 3 /ч, тот же показатель и в сервисном режиме.

Если естественная система не справляется с нормативным воздухообменом, на приток или вытяжку ставят вентиляторы.

Нормативные данные по воздухообмену необходимы для расчета производительности воздухозаборников и диаметра вытяжных каналов

Трубы для монтажа вентиляционных каналов желательно выбирать одинакового диаметра. Все элементы воздуховода должны быть закреплены ровно и надежно. Чем меньше поворотов вентиляционных каналов, тем выше эффективность вентиляционной системы.

Приточные отверстия естественной системы должны располагаться не выше 1,5 м над уровнем земли, чтобы их можно было чистить и обслуживать.

Чем длиннее и шире воздуховод, тем сильнее тяга. Рассчитать необходимые размеры воздуховодов можно с помощью одного из онлайн-калькуляторов.

Преимущества и недостатки естественного воздухообмена

Как и любая инженерная система, естественная разновидность не лишена недостатков, но имеет и существенные преимущества. Чтобы наверняка решить, устраивать его или нет, стоит сравнить список плюсов со списком минусов.

Положительные стороны:

  • Простая и недорогая установка. Это самый дешевый вариант организации стабильного воздухообмена.
  • Низкие затраты на обслуживание. Если в системе нет механических устройств, то она нуждается только в периодической очистке.
  • Нелетучесть. Не потребляет электроэнергию, за исключением установки дополнительных электроприборов.
  • Чрезвычайно тихая работа. Отличается низким уровнем шума.
  • Инженерная гибкость. Вентиляцию можно модернизировать, доукомплектовывать различными устройствами. Есть возможность настроить производительность системы.

Отрицательные стороны:

  • Нестабильность тяги. Его зависимость от атмосферного давления и конкретных погодных условий. Эффективность естественной вентиляции летом может быть недостаточной.
  • Формирование сквозняков. Зимой сильная тяга может не только вызвать сквозняки у жильцов дома, но и значительно увеличить теплопотери. Отсюда повышенные затраты на обогрев помещения. Стоит отметить, что существуют различные способы решения этой проблемы.

Организовать систему естественной вентиляции в частном доме под силу каждому. Его несовершенство компенсируется простотой конструкции и минимальными затратами на обслуживание.

Выводы и полезное видео по теме

Следующее видео познакомит со спецификой устройства системы воздухообмена естественным путем:

Нормальный воздухообмен благотворно влияет на здоровье человека, повышает эффективность работы головного мозга, противодействует возникновению симптомов вялости, слабости и сонливости, а также предотвращает появление в доме сырости, грибка и плесени.

Хотите рассказать о том, как вы обустроили систему вентиляции собственного дома или дачи? Есть желание поделиться полезной информацией по теме статьи? Пожалуйста, оставляйте комментарии в форме блока ниже, размещайте фотографии и задавайте вопросы.

Самотечное водяное отопление | Сеть старых домов

Сеть старых домов

Дэн Холохан

В: Как давно существует гравитационное отопление горячей водой?
A: Гравитационное отопление с использованием горячей воды незаметно началось в Соединенных Штатах между 1875 и 1885 годами. Это был канадский импорт, безопасная замена паровому нагреву, который заслужил печально известную репутацию во всем мире как довольно опасный способ обогрева. отапливать здание.


Эта история представляет собой отрывок из книги Дэна Холохана «Как получилось? Вопросы о водяном отоплении, которые мы задаем более 100 лет (с прямыми ответами!)»

Дэн является автором дюжины книг и ежемесячным внештатным обозревателем в пяти отраслевых журналах.

Вы можете купить его книги и найти массу другой полезной информации по системам отопления на его веб-сайте HeatingHelp.com

В: Что не так с паром?


A: Проблема с паром в первые дни была в том, что он работал под давлением и часто взрывался с катастрофическими последствиями. С другой стороны, системы горячего водоснабжения были открыты для атмосферы и относительно безопасны, потому что старожилы обычно ограничивали их температуру до 180 градусов по Фаренгейту. водяная и паровая системы, к открытой кипящей кастрюле с водой и взбесившейся скороварке!

В: Получается, самотеком горячая вода стала популярной, потому что она была безопасна?
A: Да, а также потому, что эти системы также были просты в обслуживании и большую часть времени работали практически без проблем. У них было много интересного, и они быстро стали предпочтительным способом обогрева больших американских домов незадолго до начала века.

В: Это простая система?

A: Это теория, это так. Единственная движущаяся часть — это сама вода, но чтобы доставить эту воду туда, куда он хотел, слесарь должен был объединить знания и опыт мистера Гудренча и мистера Волшебника. Если он делал свою работу хорошо, система работала прекрасно. Если он этого не делал, это превращалось в балансирующий кошмар.

В: Как выглядела типичная самотечная система горячего водоснабжения?
A: Вот схема системы «вверх».

В: Почему они назвали это подачей вверх?
A: Потому что вода подавалась снизу (бойлер) вверх (самый высокий радиатор).

В: Где циркулятор?
О: Ни одного! Циркуляционные насосы, которые мы используем в современных системах горячего водоснабжения, еще не были изобретены, поэтому для подачи воды от котла к радиаторам старожилы зависели от основного закона физики: горячая вода поднимается, холодная опускается.

В: Почему?
A: Из-за разницы в плотности горячей и холодной воды. Кубический фут воды при температуре 180 градусов по Фаренгейту занимает примерно пять процентов пространства, чем кубический фут воды при температуре 40 градусов по Фаренгейту. Он также весит примерно на два фунта меньше.

В: Здесь появляется термин «гравитация»?
А: Да! Когда вы нагреваете воду в котле, она поднимается вверх по трубам, потому что она легче, чем относительно холодная вода в трубопроводе системы. Эта более холодная вода, в свою очередь, падает обратно в котел (под действием силы тяжести), и вскоре у вас появляется поток теплой воды, как колесо обозрения, свободно движущееся от котла к радиаторам.

В: От чего зависит скорость движения воды?
A: Несколько вещей. Во-первых, это высота системы. Чем выше здание, тем быстрее поток. В пределах разумного, конечно, потому что, если здание слишком высокое, вода будет остывать и замедлять циркуляцию на верхние этажи. Трехэтажный дом – практический предел самотечного водяного отопления.

И еще размер труб. Чем больше трубы, тем быстрее будет течь вода. Это связано с тем, что большие трубы оказывают меньшее сопротивление потоку, чем маленькие трубы. По этой же причине старожилы использовали на своих котлах два отвода подачи и два отвода.

В конце концов, размер труб стал причиной того, что пар заменил самотеком горячую воду в американских домах. Шли годы, паровое отопление становилось безопаснее, но трубы большого диаметра, необходимые для гравитационных систем, оставались дорогими.

Третьим фактором, определяющим скорость циркуляции воды, является состояние труб. Когда трубы новые, они гладкие внутри. Они оказывают очень небольшое сопротивление медленно текущей воде. Однако по мере старения в трубах появляются небольшие закоулки из-за кислородной коррозии. Эти крошечные внутренние заусенцы увеличивают сопротивление трению, а это, в свою очередь, замедляет поток и движение тепла к радиаторам. В настоящее время мы обычно преодолеваем эту проблему, добавляя в систему циркуляционный насос.

Наконец, разница температур между подачей и обраткой. Чем горячее вода, тем быстрее она циркулирует. Однако старожилы всегда поддерживали максимальную температуру на уровне 180 градусов по Фаренгейту, чтобы вода никогда не приближалась к точке кипения.

В: Старожилы работали при определенной разнице температур между подачей и обраткой?
A: Да, и для достижения максимальной эффективности они ограничили максимальную разницу температур между подачей и обраткой до 20 градусов по Фаренгейту. Это было функцией размера трубы (чем меньше трубы, тем больше падение температуры, и наоборот). ). Таким образом, в самый холодный день года, если температура воды на выходе из котла не превышает 180 градусов по Фаренгейту, она вернется при температуре не менее 160 градусов по Фаренгейту. день.

В: Горячая вода занимала больше места, чем холодная?
A: Конечно! Как я уже говорил, когда вы нагреваете воду с 40 до 180 градусов по Фаренгейту, вы получаете примерно на пять процентов больше воды, чем в начале. У вас должно быть место для этой «лишней» воды.

В: Как они поступили с «лишней» водой?
A: Они использовали расширительные баки.

В: Как выглядит расширительный бачок?
A: Типичный выглядел так.

В: Куда делся расширительный бачок?
A: Обычно в верхней точке системы. Обычно вы найдете их на чердаке. Резервуар дает расширяющейся и сжимающейся воде место для подъема и опускания.

В: Предположим, я залил слишком много воды в систему при первом заполнении. Что случится?
A: Он выльется из бака через вентиляцию и попадет на крышу.

В: Может ли это навредить?
О: Не в систему. Если система старая, на крыше могут остаться пятна ржавчины, но не более того.

В: Сколько воды нужно налить в бак при первом заполнении системы?
A: Обычно бак должен быть заполнен на одну треть, когда вода холодная (часто сбоку бака имеется мерное стекло, чтобы вы могли видеть, что делаете). По мере того, как вода нагревается и расширяется, она поднимается на верхние две трети резервуара и останавливается, прежде чем выплеснуться на крышу.

В: Как они заполняли эти баки?
О: В некоторых бачках был автоматический наполнительный клапан, очень похожий на шаровой кран в бачке туалета. Другие, старожилы, заполняли вручную через вентиль, который находился либо в подвале, либо на чердаке.

В: Подождите, если вы находитесь в подвале, как вы можете определить, сколько воды в баке на чердаке?
О: Хороший вопрос! Скорее всего, у котла был датчик высоты, который показывал высоту воды в системе. Датчик регистрировал высоту в футах, а также статическое давление.

В: Что такое статическое давление?
A: Это давление, создаваемое внутри котла водой, когда она скапливается в трубопроводе системы. Манометр регистрирует статическое давление в «фунтах на квадратный дюйм» (psi). Один фунт на квадратный дюйм поднимает воду на 2,31 фута (это 28 дюймов) прямо вверх, и здесь возникает «высота».
О: Да, если вам нужно слить воду из системы, будьте осторожны при ее наполнении. Начните с того, что все вентиляционные отверстия радиатора открыты. Затем медленно заполняйте систему, по одному этажу за раз. Когда вода потечет из вентиляционных отверстий на первом этаже, быстро закройте их все. Затем продолжайте заполнение, пока вода не поднимется на второй этаж. Закройте все вентиляционные отверстия и поднимитесь на третий этаж. После того, как вы заполните все радиаторы, заполните систему на одну треть в расширительном бачке.

В: Почему важен этот метод?
A: Потому что в этих больших трубах и радиаторах так много воздуха. Если попытаться залить всю систему сразу, а потом вернуться и прокачать каждый радиатор, выходящий воздух из одного радиатора вызовет выпадение воды из расширительного бачка и близлежащих радиаторов. Это может затянуть больше воздуха в трубопровод системы.

В: Что произойдет, если я не буду следовать этой процедуре заполнения?
A: Обычно у вас возникают «фантомные» проблемы с воздухом. Сегодня в этом радиаторе появляется воздух. Вы изливаете это. Завтра он будет в том радиаторе. Вы изливаете это. На следующий день проблема появляется в другом месте. Это может сводить с ума.

В: Как воздух от нагретой воды выходит из системы после первичной продувки?
A: Он выходит через переливную трубу, которая торчит через крышу. Как правило, резервуар находится на верхней части стояка основной системы в самой высокой точке. Бак выпускает большую часть воздуха, выделяемого нагретой котловой водой. Если часть этого воздуха попадает в радиаторы, а не в резервуар, это может замедлить поступление тепла в помещения. В идеале при таком типе системы кто-то должен прокачивать радиаторы в начале каждого отопительного сезона.

В: Существует ли опасность замерзания чердачного бака, если чердак не утеплен должным образом.
О: Да, есть. И если это произойдет, то расширяющейся системной воде будет некуда деваться. Чтобы избежать этой потенциально опасной ситуации, многие старожилы таким образом прокачивали свои танки.

РубрикаДом
