Печи для дома на отработанном масле: Печи на отработанном масле — разновидности, достоинства и недостатки. Где купить печь на отработке?

Содержание

Печь на отработанном масле своими руками — виды конструкций, чертежи | Печь на отработке — Строительство дома, ремонт в квартире, все для дачи

Многим автомобилистам, владеющим легковым или грузовым автомобилем известна проблема утилизации так называемого отработанного масла. Оно представляет собой отслужившее положенный срок масло, заливаемое в систему смазки двигателя. Полученный продукт, имеющий искусственное (синтетика) или природное (продукт переработки нефти) происхождение обладает достаточно высокой температурой горения. При этом воспламеняется не сама жидкость, а выделяемые при ее кипении газы. Это позволяет использовать данное свойство для организации отопления. Необходимо лишь самостоятельно изготовить печь на отработанном масле  или приобрести готовый образец.

Различные конструкции печей на отработке

В рамках данной статьи мы постараемся ознакомить вас не только с возможными вариантами этого изделия, но и раскроем технологию    самостоятельного изготовления печи.

Применение различных дополнительных приспособлений, регулирующих количество подаваемого в зону горения топлива, позволяет получать автономные системы отопления, которые могут найти широкое применение в частных или общественных гаражах, мастерских по ремонту и обслуживанию автомобилей и мотоциклов, а так же в жилых домах и теплицах.

Одним из положительных аспектов в пользу выбора печей на отработанном масле для обогрева различных хозяйственных помещений является очень низкая стоимость топлива, а при наличии большого количества автомобилей (автобаза, автомастерская) оно полностью бесплатно. Качество машинного масла как смазывающей и охлаждающей жидкости после его использования в двигателях внутреннего сгорания резко снижается. Это связано с засорением его частицами металла, а так же работой в условиях высоких температур, связанной с принципом действия главного энергетического агрегата автомобиля. Попадание масла в почву или водоемы чревато гибелью большого количества полезных микроорганизмов, рыб, водоплавающих птиц и ряда животных. Таким образом, перед автопредприятиями различного уровня возникает проблема хранения, вывоза и утилизации переработанных масел. Применение печей на отработке не только ликвидирует эту проблему, но и позволяет значительно сэкономить на отоплении помещений.

Рассмотрим некоторые наиболее распространенные конструкции печей, которые вполне подойдут для самостоятельного изготовления.

Первый вариант изготовлен из прямоугольных емкостей, сваренных из листовой стали толщиной не менее трех миллиметров. Особенностью данной печи является наличие отдельной емкости для заливки масла, из которой жидкость самотеком подается в зону горения. Сама печь на отработке выполнена со съемной крышкой, в которую вмонтирована труба обогатителя. Это позволяет значительно облегчить процесс очистки внутреннего пространства камеры сгорания масляных паров от твердых продуктов горения. Своеобразные салазки из профилированной стальной трубы значительно повышают мобильность приспособления.

Промышленный образец печи, работающей на отработанном масле

Следующий вариант печи (см. рис. ниже) представлен промышленным образцом. При этом не сложно изготовить его самостоятельно. Особенностью подобных конструкций является увеличенный объем зоны горения, что связано с отсутствием дополнительной емкости для подачи топлива. Это приводит к необходимости периодического добавления порций масла в топку печи.

Еще один вариант печи на отработанном масле отличается от предыдущих наличием электронагнетателя воздуха, роль которого играет вентилятор. Значительное увеличение количества кислорода в зоне горения приводит к повышению температуры горения и более полному сгоранию топлива без образования сажи и копоти.

Не смотря на обилие различных вариантов внешнего устройства подобных агрегатов, внутреннее их строение принципиально друг от друга практически ничем не отличается. Обязательным элементом печи является емкость для топлива, в котором и происходит непосредственный процесс горения. Для активизации реакции окисления масляных газов необходим приток достаточного количества кислородсодержащей газовой смеси – воздуха.

Для решения подобной проблемы применяют два варианта. При первом используется электрический вентилятор. При втором над емкостью с маслом монтируют вертикальный обогатитель, представляющий собой толстостенную трубу с толщиной стенок не менее 4 миллиметров, имеющую большое количество сквозных отверстий диаметром 8-10 миллиметров. Использование первого варианта требует не только наличия в отапливаемом помещении или теплице источника электроэнергии, но и определенных дополнительных финансовых расходов на ее затраты для работы вентилятора. Вторая система позволяет использовать печи на отработке в неэлектрифицированных помещениях.

Строение теплообменника печи

Еще одним часто применяемым узлом подобных обогревательных агрегатов является своеобразный рефлектор, представляющий собой невысокую емкость с установленными в ней стальными пластинами прямоугольной формы плоскими или согнутыми дугообразно.

Основная функция рефлектора состоит в значительном повышении теплоотдачи раскаленных газообразных продуктов горения в окружающий печь воздух отапливаемого помещения, путем принудительного прогона потока воздуха, нагнетаемого вентилятором.

Значительно повышают эксплуатационные свойства подобных отопительных систем выносные емкости для отработки, оснащенные регулируемыми системами подачи топлива. Например, на приведенном выше образце, отрегулировав краном напор истечения жидкости из емкости можно существенно снизить расход топлива при необходимом оптимальном режиме работы печи.

Пошаговое изготовление печи

Разберем процесс изготовления одного из вариантов печи своими руками. Его особенностью являются цилиндрическая форма рабочих емкостей и отдельно расположенная ванна для заливки масла.

Для облегчения процесса изготовления приведем чертеж отдельных элементов печи.  Для увеличения нажмите на картинку.

В левой части указано подетальное устройство самой камеры сгорания, опирающейся для максимальной устойчивости на три стойки, изготавливаемые из кусков стального уголка 25 х 25 мм. В правой части чертежа расположены детали рефлектора. Для изготовления боковых кольцеобразных стенок узлов удобно использовать части какой-либо толстостенной емкости. Соединение деталей печи выполняется с помощью сварного шва.

Для обеспечения самотека масла в зону горения за счет принципа сообщающихся сосудов, масляная ванна соединяется с печью патрубком, сваренным или согнутым из стальной водопроводной трубы диаметром около дюйма.

При эксплуатации агрегата необходимо постоянно следить за тем, чтобы часть патрубка, находящаяся в масляной емкости не оголялась. В противном случае печь может погаснуть.

Для розжига отработанного масла в печи, а так же регулировки количества притока воздуха в топочной камере необходимо изготовить отверстие диаметром 50 миллиметров, перекрываемое стальным затвором. Во избежание возможного воспламенения масла в открытой емкости от работающей печи или во время розжига, ванну необходимо отгородить стальной шторкой небольшой толщины.

Для осуществления нагрева и подачи воздуха в требуемое помещение непосредственно на верхний корпус печи может быть установлен дополнительный рефлектор из корпуса равного диаметра и двух труб для подвода холодного воздуха и отвода нагретого.

Подключение печи на отработке к вентилятору

Обеспечить достаточный напор воздуха для его движения в соседнее помещение, в котором по тем или иным причинам установка печи не возможна, осуществляется с помощью электровентилятора достаточной мощности.

Рассмотрим еще один пример изготовления своими руками установки работающей отработанном масле , который под силу любому домашнему мастеру, владеющему сварочным аппаратом, болгаркой, а так же знакомым с принципами соединения современного сантехнического оборудования.

Другая конструкция печи на отработанном масле

Основным элементом данной конструкции является прямоугольный корпус, состоящий из двух частей, изготовленных на основе каркаса из стальной профилированной трубы и листовой стали достаточной толщины.

Каркас печи соединяется сварочным швом из деталей, нарезанных с помощью угловой шлифмашинки с установленным диском по металлу. Для достижения оптимальной геометрической формы длина параллельно устанавливаемых отрезков стального профиля должна быть равна, а торцевые спилы должны быть перпендикулярны продольной оси. Кожух корпуса может быть приварен к каркасу или присоединен к нему с помощью заклепочного соединения.

Как следует из изображения, расположенного выше, данная печь относится к агрегатам с искусственным нагнетанием воздуха. Для этих целее в ней используется электровентилятор, вмонтированный в верхнюю откидную часть корпуса.

Следующий узел, заслуживающий достаточно пристального внимания – воздуховод, выполненный в виде отрезка стальной трубы, имеющий в верхней части не только приваренную стальную шайбу-крышку, ограничивающую внутреннее пространство дымохода, но и топливопровод, роль которого играет стальная водопроводная труба, оснащенная уголком для присоединения гибкой подводки для подачи масла.

С целью обеспечения постоянного притока воздуха в зону горения масляных паров, воздухопровод имеет большое количество отверстий в стенках. В связи с тем, что подача воздуха осуществляется принудительно, что создает достаточно высокое давление внутри трубы, диаметр отверстий гораздо меньше, чем при применении безнапорной подачи воздушной смеси. В верхней части камеры горения выполнено отверстие для присоединения дымохода.



Отдельно несколько слов следует сказать о разжигании печи на отработке при ее использовании. Масло можно отнести к трудновоспламеняемым жидкостям. Для того, чтобы поднять его температуру до уровня кипения, что приводит к выделению сравнительно легковоспламеняющихся паров, рекомендуем применять небольшой объем легковоспламеняющихся жидкостей. Для этого на поверхность налитой в зону горения части отработанного масла налейте около 200-300 миллилитров жидкости для розжига костров или дизельного топлива и заложите некоторое количество бумаги или ветоши. После того, как твердая растопка пропитается горючей жидкостью, осторожно подожгите ее с помощью лучины. Через несколько минут масло разогреется до температуры кипения и печь войдет в стационарный режим работы.

При эксплуатации печи не забывайте о соблюдении правил безопасности. Рядом храните углекислотный огнетушитель на случай экстренного тушения. Планируемое тушение можно выполнить, перекрыв подачу топлива в зону горения и подождав, когда помещенная в печь порция отработанного масла полностью выгорит.

И напоследок демонстрация работы печи с вентилятором:

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение 🙂

Печи на отработанном масле – плюсы и минусы, эффективность

Печей на разном топливе довольно много – это и дровяные, угольные печи, безколосниковые печи длительного горения, и так называемые «ракетные» печи. Но у всех этих видов есть существенный недостаток – дороговизна топлива, особенно, если это бензин или керосин. Однако есть такой вид печи, топливо для которых совсем ничего не стоит, либо стоит копейки. И портал Firststroy.ru расскажет о печи на отработанном масле, поговорим о плюсах и минусах, обсудим эффективность.

Читайте также: Что такое ИК-отопление, описание и эффективность пленочных инфракрасных нагревателей

Эффективность печи на отработанном масле

Да, печи на синтетическом топливе – бензине, солярке, машинном масле и керосине являются самыми энергоемкими и эффективными, однако их использование невыгодно из-за стоимости – сжигать бензин или солярку в топке для получения тепла – расточительно и не каждому по карману. Баня на газу позволяет сэкономить на топливе, однако это совсем другая история, к тому же, не у всех имеется магистральный газ, а отопление на баллонном газе – дорогое удовольствие.

Однако отработанное машинное масло сохраняет свои горючие свойства после использования по прямому назначению. Как правило, после замены масла в автомобилях, автосервисы еще платят за утилизацию отработанного масла, поскольку в их сфере его уже никуда не применить.

Как раз тут можно воспользоваться ситуацией, и обзавестись печью на отработанном масле (ПОМ), и попытаться договориться с автосервисами о бесплатной утилизации отработки.

Читайте также: Кварцевые обогреватели: рефлекторного типа и плоские кварцевые, плюсы и минусы

Плюсы и минусы печей на отработанном масле

Итак, как и любая печь, ПОМ имеет как свои преимущества, так и недостатки. И мы сейчас о них расскажем.

Плюсы ПОМ

  1. Первый и несомненный плюс – бесплатное, или очень дешевое топливо (тут уж как повезет). Порой в автосервисах или автопарках, в том числе и парках сельскохозяйственных машин, просто рады таким людям, которые забирают у них отработку. Ведь утилизация стоит денег.
  2. Отработанное машинное масло горит хорошо, выделяет много тепла, и при этом вредные выбросы в атмосферу незначительны.
  3. Печи на отработке можно использовать при приготовлении пищи, то есть, как плиту, а можно и в качестве котла отопления.
  4. Печи довольно небольших размеров, что кстати при установке в небольшое помещение. КПД у печей на отработанном масле очень высокий – 90% и выше, и это действительно рекордный показатель.

Минусы печей на отработанном масле

На самом деле, ПОМ имеет один недостаток, это то, что пачкает поверхность и имеет не очень приятный запах. Впрочем, это не существенный минус, остальные мелкие недостатки такие же, какие свойственны другим печам на разном топливе.

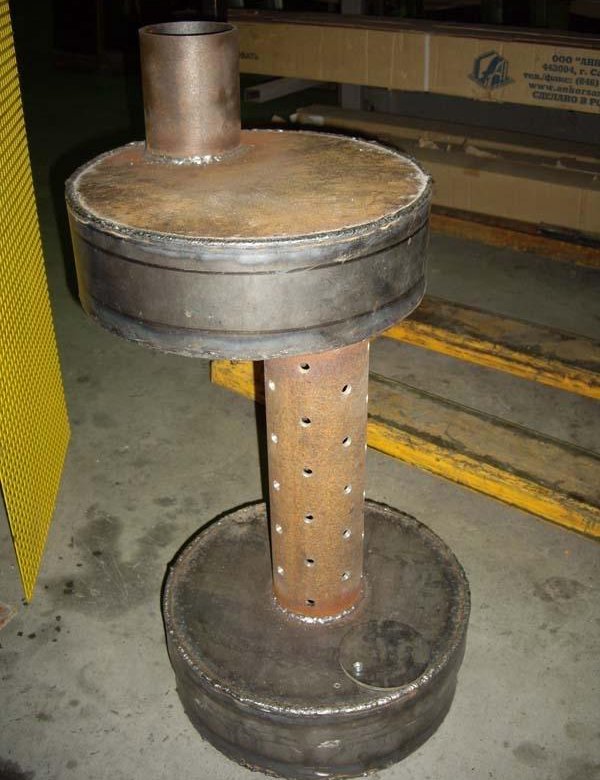

Устройство печи на отработанном масле

Конструкция ПОМ не совсем типична для других видов печей, и состоит из 4 основных элементов:

  1. Топливный бак (ёмкость). Это состоящая из двух частей ёмкость, первая – основание, герметичная чаша, вторая – крышка с бортом, шириной до 30% от ширины борта чаши. В крышке по центру большое отверстие под инжектор, и малое с боку – контрольное, заправочное и для подачи первичного воздуха.
  2. Камера сгорания или инжектор. Это стальная труба с перфорированными стенками, которая устанавливается в топливный бак.
  3. Теплообменник. Располагается над инжектором, представляет из себя шайба подобную ёмкость. Там концентрируется нагретый газ. На верхняя поверхность теплообменника – по сути варочная панель, на которую можно ставить чайник или сковороду. При необходимости теплообменник модернизируется, например, для отопления дома, гаража или мастерской.
  4. Дымоход. Труба дымохода создает необходимую тягу из-за перепада температур. Труба, для эффективной тяги, должна иметь длину не менее 3,5 метра.

Печи, работающие на отработанном масле можно купить – и это будет самым правильным решением, либо сделать своими руками. Обзор заводских ПОМ – здесь, как сделать печь на отработанном масле своими руками – здесь.

Кроме того, можно переделать обычную дровяную печь в ПОМ, для этого нужен своеобразный адаптер – топливный бак и инжектор.

Читайте также: Отопление дома сжиженным газом в баллонах

Что надо знать, эксплуатируя ПОМ

  1. Перед включением проверяйте тягу, это можно сделать при помощи зажженной спички. Если пламя спички, поднесенной к инжектору, затягивает внутрь, то тяга есть, все нормально. Если пламя выталкивает наружу или никак не реагирует, то затапливать печь нельзя.
  2. Масло перед заправкой не надо взбалтывать – возможно, в составе есть вода, и отстоявшись, она опустится на дно. Вода, попавшая в бак, будет способствовать разбрызгиванию масла через форсунки.
  3. Топливный бак нельзя заполнять под завязку, лучший уровень – ¾ бака.
  4. Пожароопасность достаточно высокая – как-никак это открытый огонь. Поэтому для установки тщательно подбирайте помещение, а рядом держите песок и исправный огнетушитель.

Печи на отработанном масле ВИДЕО

Поделитесь в соцсетях:

Добавить комментарий

Уведомлять меня о новых комментариях по E-mail

Печь на отработанном масле CE-140 для продажи

Небольшой нагреватель обеспечивает большую экономию на площади до 4000 кв. футов. с 1-4 отсеками. Тепловая мощность до 140 000 БТЕ в сочетании с нашей новой инновационной конструкцией — это очень экономичный способ обогрева небольших помещений.

Благодаря способности CE-140 превращать отработанное моторное масло, трансмиссионную жидкость и другие нефтепродукты в чистое и безопасное тепло, эта печь на отработанном масле обеспечивает высокую рентабельность инвестиций, помогая окружающей среде.

Кроме того, все печи Clean Energy спроектированы с нуля для сжигания отработанных масел и соответствуют всем нормам EPA. Они легко устанавливаются и обеспечивают более длительные интервалы между чистками, а их низкопрофильная конструкция и гибкая конфигурация идеально подходят для помещений с ограниченной высотой потолка и другими творческими требованиями к установке.

Лучше всего то, что каждая печь на отработанном масле компании Clean Energy оснащена нашим уникальным теплообменником и дымоходами из нержавеющей стали, на которые подана заявка на патент. Эта конструкция нового поколения обеспечивает долгий срок службы и высокоэффективную работу в течение многих лет.

Если вы готовы начать экономить сегодня, воспользуйтесь беспроцентным финансированием, доступным в течение ограниченного времени! Нажмите здесь, чтобы запросить информацию о финансировании.

F Еда и преимущества
  • Теплообменник и дымовые трубы из нержавеющей стали предотвращают ржавчину и увеличивают срок службы печи
  • Теплообменник и дымоходы спроектированы таким образом, чтобы ограничить утечку тепла и максимизировать вырабатываемое тепло
  • Дымоходные трубы обжаты, а не сварены, чтобы не растрескиваться в течение многих лет интенсивного использования
  • Простая очистка, а с более длительными интервалами обслуживания более 1000 часов, реже
  • Центральные защелки позволяют легко чистить без инструментов
  • Цифровой программируемый автомат горения для надежной работы в любых условиях
  • Предварительный нагреватель с термостатическим управлением легко проходит испытания UL на «запуск холодного масла»
  • Сжигает различные виды топлива, включая большинство синтетических масел и почти любую смесь нефтепродуктов
  • Включает предварительно собранный, прошедший вакуумные испытания насос-дозатор, не требующий регулировки пользователем
  • Легкодоступный соединительный блок маслопровода позволяет выполнять обслуживание без отсоединения маслопровода
  • Обширная сеть поддержки с местными представителями от побережья до побережья, а также заводская поддержка
  • Лучшая в отрасли 12-летняя гарантия, так что вы можете покупать с уверенностью

Технические характеристики CE-140

  • 140 000 БТЕ/час Вход
  • 1700/75°F, расход воздуха на выходе куб. фут/мин/нагрев
  • Расход топлива 1,0 галлона в час
  • Допустимые виды топлива: отработанное картерное масло, трансмиссионные жидкости, гидравлическое масло, печное топливо №2 (дизельное топливо) и большинство синтетических масел
  • 115 В переменного тока, 60 Гц, одна фаза, выключатель 20 А
  • Теплообменник с высокоскоростной циркуляцией воздуха
  • Вертикальные дымоходы из нержавеющей стали
  • Выход дымохода 6″ слева или справа
  • Резервуар, настенный или потолочный монтаж
  • Интервал очистки более 1000 часов
  • Цифровой настенный термостат
  • Горелка 14 000 В с прерывистым зажиганием
  • 77″Д x 28″В x 26″Ш (с горелкой и воздуходувкой)
  • Подвесной груз 430 фунтов
  • Внесен в список UL
  • Перечислен cUL
  • 12 лет гарантии
  • Сделано в США

Изображения, чертежи и файлы для загрузки

  • Щелкните здесь, чтобы загрузить спецификацию CE-140 в формате PDF.
  • Нажмите здесь, чтобы загрузить наше руководство по эксплуатации печи на отработанном масле в формате PDF.
  • Щелкните здесь, чтобы загрузить заявление о 12-летней гарантии в формате PDF.
  • Нажмите здесь, чтобы отправить форму гарантии.

Если вам нужно немного больше тепла и немного больше зелени, позвоните своему местному представителю по телефону 888-519.-2347, или запросить информацию сегодня. Мы с нетерпением ждем вашего ответа.

Подходит ли вам горелка на отработанном масле? Узнайте здесь

Горелки на отработанном масле могут служить универсальным ресурсом для многих организаций. Но некоторые владельцы бизнеса не решаются на переход, и мы понимаем, почему. Отработанное масло по своей природе несет большую ответственность и риск. Хорошая новость заключается в том, что с помощью горелки на отработанном масле вы можете превратить эти отходы в эффективную систему отопления для вашего бизнеса. Даже одна печь на отработанном масле может сэкономить вам деньги и помочь избежать головной боли, связанной с надлежащей утилизацией.

Чтобы определить, подходит ли горелка на отработанном масле для вас и вашего бизнеса, вам нужно задать себе несколько вопросов. Эти горелки — фантастические ресурсы, но они подходят не всем. Эти вопросы помогут вам определить, может ли ваш бизнес извлечь выгоду из обогревателя на отработанном масле.

Ваш бизнес производит отработанное масло?

Для переработки отработанного масла ваше предприятие должно в первую очередь использовать нефтяное или синтетическое масло. Как правило, любые масла, которые используются в качестве гидравлических жидкостей, смазочных материалов, теплоносителей или плавучих средств, считаются «использованными» маслами.

К наиболее распространенным предприятиям, занимающимся переработкой отработанного масла, относятся автомойки, автомастерские, мастерские по быстрой смазке, станции техобслуживания, автосалоны, теплицы, продуктовые магазины, металлообрабатывающие мастерские, строительные компании, пункты проката автомобилей, таксомоторные компании и лодочные пристани. Некоторые фермеры и владельцы ранчо также производят и перерабатывают отработанное масло.

Если вы относитесь к одной из этих категорий, вам может подойти печь на отработанном масле.

Вас беспокоит пожизненная ответственность за отработанное масло?

Ни для кого не секрет, что долговая ответственность, связанная с отработанным маслом, может вызвать сильную головную боль. Несоблюдение правил EPA влечет за собой серьезные последствия.

Если вас это беспокоит, вам следует подумать об использовании обогревателя на отработанном масле. Вместо того, чтобы утилизировать отработанное масло, вы можете просто переработать его и значительно снизить риск своей ответственности.

Хотите сэкономить?

Хорошо, все хотят сэкономить. Кто не хочет сохранить горсть наличных везде, где они могут? Но использование обогревателя на отработанном масле не просто сэкономит вам несколько дополнительных долларов здесь и там. Это значительно снижает затраты на отопление вашего бизнеса. Сколько денег этот обогреватель может сэкономить вашему бизнесу? Проверьте наш калькулятор экономии отработанного масла, чтобы убедиться в этом!

Вы ищете более экологичную систему отопления?

Сжигание отработанного масла для получения тепла помогает окружающей среде во многих отношениях. Во-первых, переработка отработанного масла предотвращает его загрязнение воды и почвы. Во-вторых, перерабатывая отработанное масло, вы сокращаете использование ценных природных ресурсов. И в-третьих, один галлон отработанного масла обладает большей энергией, чем уголь и мазут.

Отопление вашего предприятия отработанным маслом экономит деньги *и* помогает защитить планету.

Как работает горелка на отработанном масле

Горелка на отработанном масле представляет собой систему принудительного воздушного отопления. Горелка всасывает холодный воздух и нагнетает его на нагревательный элемент, который затем повышает его температуру. После того, как воздух нагрет, он проходит через воздуховоды и вентиляционные отверстия, чтобы обогреть ваш бизнес.
