Печь для отопления дома с водяным отоплением: преимущества и особенности устройства

24 Марта 2022

Время чтения: 12 минут

Содержание

Преимущества водяного отопления на дровах

Основные характеристики печей

Критерии покупки печи для водяного отопления

Ключевые требования к организации печного и водяного отопления

Схемы водяного отопления от дровяной печи

Какие виды печей устанавливают

Выбор по количеству камер

Основные виды теплообменников

Особенности монтажа водяного контура

Основные правила эксплуатации

Коротко о главном

В современной России карта газификации регионов охватывает мало районов и населенных пунктов, а финансовая доступность подключения имеется не у всех владельцев загородной недвижимости. Поэтому до сих пор остается актуальной печь для дома с водяным отоплением. При правильной организации контура обеспечивается качественный нагрев жилых помещений, ванной комнаты, кухни и нежилых пристроек. Перед выбором необходимо уточнить преимущества и особенности оборудования, критерии покупки, способ реализации оснащения в пределах собственного дома.

Особенности обустройства печи с водяным контуром

Преимущества водяного отопления на дровах

Можно выделить следующие достоинства водяного контура, работающего от дровяной печи:

не требуется покупка дорогостоящего котла и комплектующих к нему;
при правильной эксплуатации необходим только периодический косметический ремонт;
предусмотрены широкие возможности заказа печи по индивидуальному дизайн-проекту;
отличаются габариты и особенности конструктивных элементов, которые можно подобрать с учетом особенностей помещения;
длительная отдача тепла после окончания растопки;
теплообменник легко встраивается в существующую конструкцию.

Важный момент! Водяное отопление создает оптимальную температуру и микроклимат в жилых помещениях. Достаточно следить за количеством растопок, которые зависят от сезона, погоды и личных предпочтений в определенный момент времени.

Основные характеристики печей

Традиционная модель в течение часа способна выделять свыше 7500 Ватт тепла. Этого достаточно для обогрева небольшого дома или дачи. Если же объединить магистраль с водяным котлом, КПД всего комплекса увеличивается в 2,5 раза. Это позволяет установить отопление в большом доме, где предусмотрены жилые комнаты, спальни, большая кухня-гостиная.

Достоинства печи с установкой труб и радиаторов

Оптимальной становится комбинированная система отопления, включающая печь + котел. При одновременной работе многократно увеличивается производительность. Так, за один час осуществляется выработка свыше 24 500 Ватт тепла.

Данного объема вполне достаточно для обогрева до 300 кв.м.

В качестве топлива печное отопление с водяным контуром в деревянном доме используются дрова или уголь. Стоимость энергоносителя не создает проблем для семейного бюджета, а доставка не вызывает сложностей. В некоторых случаях для повышения энергоэффективности комбинируют два типа топлива (дрова и уголь).

Главным достоинством по сравнению с твердотопливным котлом является снижение количества топок. Достаточно заложить дрова летом один раз, а зимой дважды. В помещении создаются комфортные условия вне зависимости от температуры и погодных условий на улице.

Внимание! КПД комбинированной системы с водяным контуром увеличивается на 50-85%. Это идеальный показатель, особенно если речь идет о дровяном отоплении. А материалы для строительства и обустройства системы отличаются общедоступностью, как в плане выбора так и в ценовых рамках. Они входят в низкий и средний ценовой диапазон.

Эффективность системы с водяным контуром

Критерии покупки печи для водяного отопления

Можно построить печь, самостоятельно сделав водяную рубашку. Производители предлагают готовые решения, для реализации которых необходимо подобрать комплектующие. Учитывается мощность нагревательного элемента, который зависит от размеров обогреваемой площади. Также учитывают способности отдачи со стороны теплообменника.

Выбирая печь для водяного отопления, принимают во внимание массивность изделия. Именно от этого показателя зависит прочность закладываемого основания. Также отдельно планируется конструкция и диаметр дымового канала, объем воды, используемой в качестве теплового носителя.

Ключевые требования к организации печного и водяного отопления

Предусмотрены следующие нормативные требования:

обязательное наличие зазора между стенами дома и печкой, а также металлическим листом перед топкой для защиты поверхностей;
надлежащее армирование каждых четырех рядов кладки с помощью арматуры или штырей для получения дополнительной прочности;
внесение раствора на основе глины средней степени пластичности;
на дымоход устанавливается оголовник для защиты от проникновения мусора и осадков.

Конструкция печного отопления с контуром

Можно сложить печь самостоятельно или пригласить печника. Но также можно подобрать готовую металлическую конструкцию, которую обкладывают кирпичом. Конструкция отличается эстетической привлекательностью, преображает внутреннее пространство. Лучшим вариантом становится предварительно обожженный керамический красный кирпич.

Обратите внимание! Не допускается использование недожженных или пережженных кирпичей. Подобный материал может привести к низкому качеству и снижению уровню безопасности. Лучший вариант для выкладки топки – огнеупорный тугоплавкий кирпич.

Схемы водяного отопления от дровяной печи

Выбор схемы зависит от особенностей печи и площади помещений, подлежащих обогреву. Необходимо предусмотреть краны для слива воды. Это важно, ведь при замерзании теплоноситель может повредить всю конструкцию. В качестве альтернативного варианта можно использовать антифриз, который даже при отрицательных температурах не образует лед, а только становится более вязким.

Антифриз в качестве теплоносителя оберегает от повреждения труб

Водяное отопление от печи на дровах представлено следующими схемами:

открытая;
закрытая;
комбинированная.

Выбор зависит от оптимального способа устройства и обслуживания. Также усчитываются возможности по приобретению, выбор самостоятельной установки или профессиональный монтаж.

Организация открытой схемы

По открытой схеме собирается классическая конструкция, которая работает с самотечной подачей теплоносителя. Функционирование возможно благодаря разной плотности горячего и холодного теплового носителя. Допускается использование в небольшом доме. Если постройка большая по площади, нормальное передвижение воды без принудительной циркуляции не представляется возможным.

Открытые схемы печного отопления реализуются по традиционному плану. К печке подключают разгонную трубу, которая имеет диаметр 50 мм и высоту 2,5 метра. В верхней точке устанавливают расширительный бачок с открытым заливом воды. Уклон от верхнего выхода теплообменника до бака составляет 30℃. Подобное устройство способствует защите от гидроударов.

Водопроводная магистраль с расширительным баком с верхней заливкой теплоносителя

Обратный отвод осуществляется при горизонтальном расположении. Затем организуется слив для выхода жидкости из теплообменника. Предусмотрена окружность трубы от 32 мм. Лучшие материалы труб для работы с печью – медь или сталь.

Организация закрытой схемы

Печное водяное отопление по закрытой схеме предполагает монтаж циркуляционного насоса для принудительного движения теплоносителя. Для дополнительной безопасности устанавливают предохранительный клапан и автоматический воздухоотводчик.

Существует вероятность установки теплообменника. Данный элемент увеличивает общий коэффициент полезного действия. В результате регулируется тепловой режим, а во время разогрева печи обеспечивается аккумуляция значительного количества тепла.

Обратите внимание! Здесь также требуются металлические трубы для безопасной и эффективной эксплуатации.

Организация комбинированной схемы

Подобный вариант отопления от печи наиболее предпочтителен. Обогрев выполняется благодаря внедрению циркуляционного насоса для принудительного движения теплоносителя. Это же оборудование обеспечивает резервный запас тепла.

Подобная конструкция удобна в холодное время года, так как обеспечивает обогрев даже отдаленных помещений или дома в несколько этажей. Дополнительно подключаются элементы для приготовления пищи без использования еще одного источника энергии.

Какие виды печей устанавливают

Отопление со встроенным теплообменником дает не только равномерный, но и длительный нагрев теплового носителя. Подобное возможно, так как стенки будут долго остывать, что приводит к продолжительному нагреву воды или антифриза. Важно выбирать готовые элементы компактных размеров.

При этом используются печи из разных материалов:

Кирпичные. Конструкция включает вентиляционный канал, плиты из металла, духовой шкаф, короба-водогрейки, универсальные коптильные варочные камеры. Для эффективной и продолжительной работы берут кладочную смесь и огнеупорный кирпич.
Каминные. Объединяют отопительную печь с контуром и современный камин. Используются стеклянные защитные дверцы, отличающиеся повышенной устойчивостью к воздействию огня. Модели отлично смотрятся в интерьере деревенского дома или коттеджа. Главным преимуществом используется высокая прочность чугуна, который применяется в качестве основного материала.

Устройство каминных печей

Металлические. Устройство подходит для постоянного использования при сезонном или круглогодичном проживании в доме. Для получения хорошей тепловой отдачи приходится постоянно закидывать дрова. Обеспечивается быстрая скорость нагрева помещений. Оборудование представлено в широком ценовом спектре.

Организация водяного отопления от печи – выбор в пользу дополнительного комфорта в межсезонье или холодное время года. Но важно внимательно подойти к выбору материала и конструктивных особенностей.

Выбор по количеству камер

Для отопления можно использовать разное топливо. Выбор зависит от собственного удобства и доступности в определенном месте проживания. Может использовать торф, уголь, дрова или евродрова.

Производители выбирают следующие типы конструкций по количеству камер:

однокамерные;
двухкамерные;
конвекционные.

Дверцы в печи могут быть щелевыми, прямоугольными, шахтными разъемными или круглыми.

Выбор однокамерных конструкций

Используется в небольших помещениях или компактных домах. Обеспечивается быстрый нагрев имеющегося пространства. Модели доступны по стоимости, нет серьезных требований по эксплуатации.

Выбор двухкамерных конструкций

Верхние и нижние части функционируют способом самообеспечения. Топливо сгорает в цокольном отделе. В результате формируется газ, который поднимается и объединяется с кислородом. Подобная система обеспечивает экономичность. Снижаются затраты на топливе. Обеспечивается максимальный коэффициент полезного действия.

Конвекционные модели

Обеспечивается качественная циркуляция воздуха. Снизу поступает холодный поток, который затем нагревается до высокого уровня температуры сверху. При этом обеспечивается не только быстрый нагрев, но и такое же скоростное остывание.

Основные виды теплообменников

Водяное отопление от кирпичной печи становится классическим решением для создания комфортного микроклимата. Теплообменник является важнейшим элементом, а на работу оказывает влияние выбор материала. Производители предлагают медные, чугунные, стальные модели, а также конструкции из нержавеющей стали.

Качественный выбор теплообменника

Медная конструкция представлена эффективным змеевиком, который нормально функционирует до уровня температуры 1083℃. Если использовать деталь с соблюдением правил эксплуатации, не стоит беспокоиться о нарушении норм безопасности. В экстренных случаях модель выдерживает нагрев до 1200℃. Во время остывания формируется конденсат, который может приводить к появлению коррозии. Подобные модели не стоит использовать вместе с печью, выложенной из кирпича.

Чугунный теплообменник отличается повышенной ломкостью. Термические изменения появляются при разогреве или охлаждении. В результате могут появляться расщелины, из-за которых модель выходит из строя. Готовая конструкция выделяется значительным весом.

Стальные теплообменники встречаются редко. Контуры делают из жароустойчивой стали 3-5 мм. При этом трубы не должны иметь швы. Оборудование выделяется доступностью, возможностью использования с печами. Контуры делают из жароустойчивой стали. Толщина обеспечивается на уровне 3-5 мм.

Нержавеющая сталь становится оптимальной по эксплуатационным и техническим характеристикам. Устройство подходит для сельских домов и коттеджей, а также деревянной бани. Обеспечивается защита от воздействия высокой температуры. При установке теплообменника из нержавеющей стали увеличивается период использования отопительного оборудования.

Особенности монтажа водяного контура

Печной котел отопления для частного дома обеспечивает эффективную работу благодаря правильной установке оборудования. Устройство также получило название «змеевик», а установка осуществляется непосредственно в топливник. Схема включает следующие элементы:

герметичные дверцы;
зольник;
камеры горения;
очистные люки;
инжекторы;
поверхность для разогрева;
шиберы;
конвективные трубы;
колосники.

Также допускается изготовление емкости своими силами. Для этого потребуется качественная сварка. Потребуется подключение тру, для которых используют дополнительные элементы – фитинги или муфты. Конструкция отличается экономичным использованием, ведь материалы обходится дешево, чем в случае приобретения готового устройства. Оптимальное решение – использование стандартных металлических труб, оборудованных отверстиями для магистрали.

Изготовление теплообменника своими руками

Важный момент! Теплообменник должен иметь достаточную толщину стенок для безопасного использования при высоких температурах. Если печь будет работать на дровах, стенки могут быть небольшими. При использовании угольных брикетов для растопки, требуются толстые стенки. Если требование не учитывать, котел быстро прогорает, а срок эксплуатации снижается.

Основные правила эксплуатации

Чтобы работа устройства не прекращалась, необходимо соблюдать определенные требования эксплуатации:

радиаторы не следует отсоединять при работе устройства;
при нагретом теплообменнике не допускается попадание в систему холодного теплоносителя, так как разница между температурами может приводить к серьезным повреждениям или деформациям;
кран сливания размещают в нижней точке;
если контур замкнутый и используется только для отопления, в качестве теплоносителя лучше использовать незамерзающую жидкость;
установка циркуляционного насоса увеличивает продуктивность всего контура;
чтобы не допустить прогорания, нельзя использовать теплообменник без жидкости.

Внимание! Период использования теплообменника можно продлить. Для этого выбирают устройство большей мощности, чем это необходимо по проекту. В результате сокращается нагрузка на прибор, которая появляется в случае функционирования на пределах возможностей. Подобная стратегия, к тому же, снижает изношенность конкретных деталей или целых узлов.

Коротко о главном

Печное отопление с водяным контуром – выбор в пользу комфортных условий с собственном доме. Если правильно выбрать схему и организовать сборку оборудования, можно получить бесперебойное тепло в собственном доме. При этом учитывается мощность теплообменника, качество и материал трубопровода, наличие хороших отопительных радиаторов.

Как вы думаете, выгодна ли реализация водяного отопления дома на дровах в современных условиях?

Автор

Марк Соловьев Специальность: Инженер

Все статьи

Как выбрать печь для водяного отопления дома

Оглавление статьи:

Печки бывают разные…
Принцип функционирования печного водяного отопления
Особенности устройства кирпичной водогрейной печи

Владельцы коттеджей и дач, которые установили печь для водяного отопления дома, благодаря системе радиаторов могут обеспечить обогрев всего объема коттеджа. Печь с водяным контуром признана лучшим решением для обогрева дома, поскольку печь с водяным резервуаром гораздо быстрее сможет нагреть загородный дом или коттедж, при этом расходуя меньше топлива. Чаще всего печку с водяным отоплением можно встретить в поселках и селах, куда не подведен газ, но загородные дома часто строят двухэтажными и с большим количеством помещений.

А там, где газ все-таки есть, печи с водяным отоплением используют как бюджетный вариант люди с небольшим достатком, поскольку этот вид отопления более экономичен, при условии, что в регионе есть запасы дров. Как работают печи с водяным контуром, и какими они бывают?

Все печи различаются по объему и мощности, т.е. различные модификации приспособлены эффективно обогревать определенные площади.

Их условная классификация может зависеть от:

материала, из которого они сделаны;
необходимости установки дополнительного фундамента;
топлива, на котором они работают.

Печки бывают разные…

Как мы уже говорили, печь для водяного отопления дома может быть изготовлена из различных материалов. Среди стальных печей отдельной группой выделяются печи-камины с водяной рубашкой и закрытой топкой, рассчитанные на обогрев и подачу горячей воды в доме общей площадью до 200 м², печи из котловой стали, приспособленные для водяного отопления либо чугунные печи. Они выпускаются с топками разных размеров и рассчитанные на различные виды топлива. Многие из этих моделей обладают встроенными варочными панелями, что очень удобно в загородных домах.

Устройство их принципиально не отличается, поскольку у всех внутри находится водяной резервуар, вода в котором нагревается посредством передачи тепла горячим газом от сгорания топлива.

Наиболее современные модели таких печей часто оснащены регулировочной автоматикой, с помощью которой задается режим их работы. При необходимости можно выбрать модель, совмещающую отопительную функцию и нагрев воды (на отопление тратится 10% тепла, а на приготовление горячей воды – 90), которая направляется либо сразу в систему отопления либо накапливается в баке.

Такие печи очень эстетичны, прекрасно вписываются в любой интерьер и являются универсальным вариантом для обогрева жилых домов и дач, но стоимость их все же достаточно высока.

Принцип функционирования печного водяного отопления

Вне города проблема обогрева домов всегда была самой злободневной, и каждый домовладелец сам решал ее в соответствии со своими нуждами. Благодаря современным технологиям сегодня можно отойти от привычного отопления дома с помощью русской печи и выбрать более функциональную схему, например, построить печь для отопления со встроенным водяным контуром. Для установки в загородных домах подходят металлическая печь для водяного отопления дома, печи-камины с возможностью установки бака для нагрева воды, варочно-отопительные кирпичные печи со встроенным теплообменником. Кстати, специалисты уверены, что именно такая печь является наиболее экономически эффективным и доступным вариантом для большинства загородных домов, дач и коттеджей.

Печное водяное отоплением является системой замкнутого цикла, где проводником тепла выступает вода. Функционируют они все по одному принципу: при горении топлива в печи нагревается жидкость в металлическом кожухе, которая разводится по трубам на отопительные приборы (радиаторы) либо при помощи насоса, либо самотеком, а затем, охладившись, возвращается в начальную точку. Водяное отопление является наиболее доступным решением для домовладельца, у которого уже есть печка. Экономически выгодно ее усовершенствовать, установив змеевик, и создать разводку по комнатам, чем приобретать дополнительно котел и всю сопутствующую обвязку.

Если дом предназначен для временного проживания и система отопления работает не постоянно, в нее можно заливать не воду, а антифриз, тогда нет опасности, что внезапный мороз сможет ее повредить.

Особенности устройства кирпичной водогрейной печи

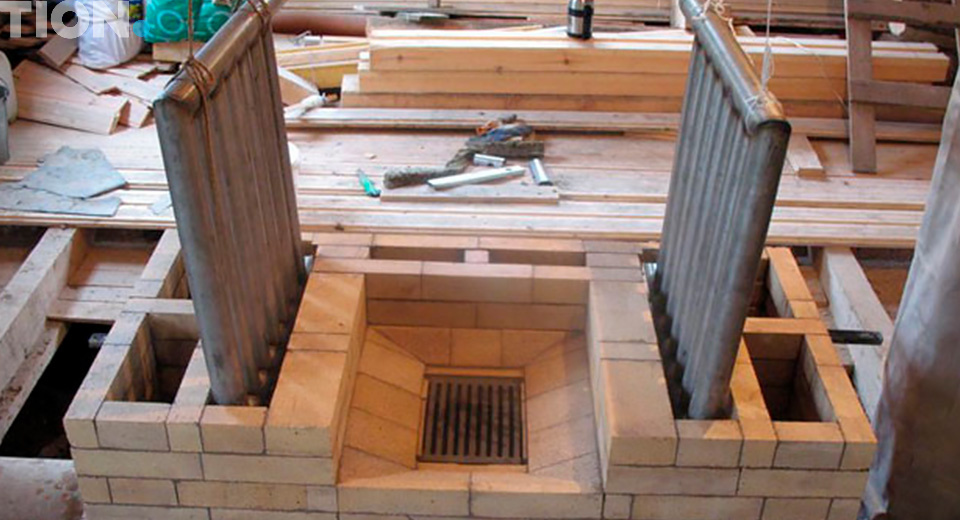

Остановимся подробнее на водяном отоплении для дома с кирпичной печью, поскольку здесь существует множество конструктивных нюансов. Традиционно избы в России отапливались русской печью, при этом в помещениях рядом с ней было тепло, а в отдалении – температура снижалась. То есть дом отапливался крайне неравномерно. Печь для водяного отопления дома выгодно от нее отличается в силу своего внутреннего устройства и возможности равномерного распределения тепла, не обделяя ни одно из помещений.

Как же устроена печь с водяным отоплением? Жилая площадь современных домов значительно превосходит привычную деревенскую избу на две-три комнаты, да и этажность увеличилась. Поэтому, для обогрева дома по старинке, пришлось бы ставить две или три печки, причем одну из них на втором этаже. Это не рационально, поскольку резко возрастает расход дров. Поэтому большое распространение получили отопительно-варочные печи со встроенным водяным контуром, который позволяет нагретой водой отапливать удаленные от печи помещения. Плюсы подобных водяных печей в том, что ее достаточно топить дважды в сутки даже при самых низких температурах, чтобы сохранить тепло в доме. Коэффициент полезного действия таких водяных печей достигает 85%, в то время как КПД простого камина – всего 30%, а русской печи – около 50.

Для дома площадью 200-250 м2 достаточно построить водяную печь с размерами 1020 х 1160 х 2380 мм, при этом размеры водогрейного резервуара (сваренного самостоятельно либо из стальных труб, либо из листовой стали) рассчитаны на весь объем топливника и составят: в длину — 750 мм, в ширину — 480 мм, в высоту — 300 мм.

Водогрейный резервуар делают из листовой стали (или металлических труб), толщина которой составляет от трех с половиной (наружная стенка) до пяти (внутренняя) миллиметров. Циркуляция воды должна быть постоянной и равномерной, что обеспечивается правильным размещением патрубков входа холодной (нижнее) и выхода горячей (верхнее). Внутренняя ширина «водяной рубашки» должна быть не меньше 4 сантиметров, чтобы вода не закипела. Особенно актуально это для систем с естественной циркуляцией воды.

По стандартным расчетам для отопления комнаты площадью 10 м2 с высотой потолка 2,5 м, необходимо 1 кВт мощности отопительного прибора. Зная эту базовую величину, всегда можно рассчитать мощность, необходимую для обогрева конкретного дома.

Теплоотдача такой печи (при условии двух загрузок топлива) составит почти 7600 Вт, теплоотдача водяного теплообменника — 17500 Вт, То есть в сумме получится около 25000 Вт, что гарантирует обогрев всех помещений в доме до 200 квадратных метров.

Такие высокие показатели мощности достигаются за счет достаточно большой поверхности водного резервуара, которая со всех сторон прогревается горячими газами, а в период между топками (от 5 до 7 часов) температура воды поддерживается благодаря хорошо нагретым внутренним стенкам отопительной камеры.

Использование именно такой схемы позволяет вдвое сократить расход топлива по сравнению с твердотопливными котлами заводского производства.

При кладке такой печи нужно строго придерживаться нескольких правил. В частности, необходимо чтобы труба подачи горячей воды находилась в самом верхнем углу резервуара, не оставляя места для скопления пара, а труба входа остывшей воды (обратка) должна находиться, соответственно, как можно ближе к полу, что будет способствовать естественной циркуляции воды в системе. При установке водяного резервуара (котла) нужно следить, чтобы между ним и стенкой печи оставался зазор не менее половины сантиметра, иначе при нагревании резервуар расширяется и может повредить кладку.

Чистка котла от золы и сажи не реже двух раз в месяц в отопительный сезон.

Монтировать систему отопления удобнее по друхтрубной схеме с верхней разводкой, предпочтительно, чтобы горячая вода подавалась сразу вертикально, а потом по трубам, идущим с небольшим уклоном, разводилась по радиаторам. Обратку кладут ниже уровня радиаторов и желательно тоже с небольшим уклоном, для улучшения циркуляции и чтобы всегда была возможность слить воду из системы.

Главное достоинство печного отопления с водяным контуром в том, что оно увеличивает КПД печи, равномерно распределяет тепло по всем помещениями, а это значит, что топливо расходуется более разумно и экономно.
