Пол в каркасном доме: устройство, технология, отличия для первого и второго этажа, фото

Содержание

как сделать его своими руками

Постройка каркасного дома не занимает много времени. Его конструкция проста и надежна, чем и заслужила немалую популярность. Однако устройство пола в каркасном доме имеет различия с той же процедурой, но выполняемой в обычном строении. Оно производится сразу после возведения фундамента, после чего строят стены и крышу.

  • 1 Необходимые инструменты
  • 2 Пирог пола каркасного дома
  • 3 Что такое черновые полы
  • 4 Перекрытия каркасного дома
  • 5 Черновые полы и перекрытия по лагам
  • 6 Насыпной заполнитель
  • 7 Как располагаются продухи в фундаменте
  • 8 Пошаговая инструкция по возведению полов
    • 8.1 Подготовка
    • 8.2 Укладка лежней
    • 8.3 Балки и опоры
    • 8.4 Обвязка и лаги
    • 8.5 Теплоизоляция полов
    • 8.6 Теплый пол
  • 9 Способы сэкономить

Необходимые инструменты

Перед началом работ по обустройству полов в каркасном доме необходимо составить проект, согласно которому будет возводиться строение. После его завершения приобретают либо арендуют необходимые инструменты и материалы. Для обустройства полов вам понадобятся:

  • Дрель с набором сверел;
  • Кисти;
  • Стремянка;
  • Набор отверток;
  • Строительный уровень;
  • Отвес;
  • Карандаши;
  • Стамеска;
  • Рубанок;
  • Молоток;
  • Дисковая пила.

Требуется обустроить полы ровными, надежными и прочными, ведь они – основа дома, на которой держаться стены и другие важные элементы. Высокий запас прочности должны иметь полы в каркасном доме на сваях, ведь в них фундамент представляет собой металлические трубы, поддерживающие всю конструкцию.

Перед началом работ требуется выяснить глубину залегания грунтовых вод. Это поможет определиться с конструкцией полов.

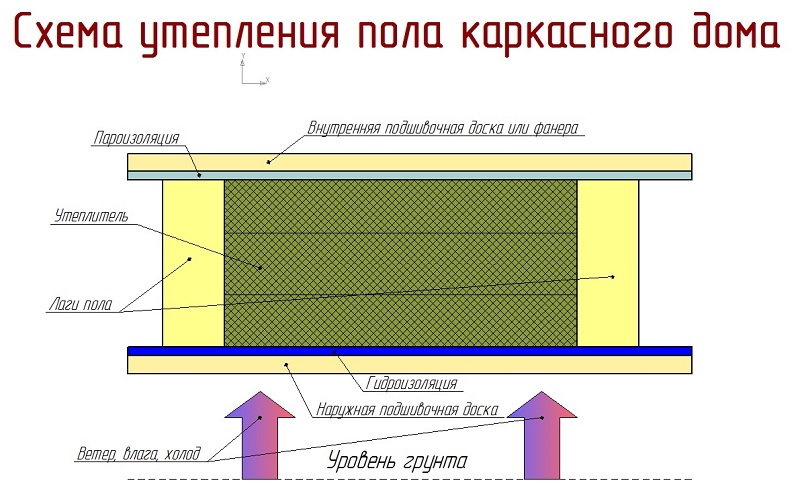

Пирог пола каркасного дома

Первым делом обустраивают черновые полы, которые в каркасных домах являются перекрытиями. В начале на обвязку фундамента крепят балки перекрытий. При том нельзя забывать про гидроизоляцию, обустройство которой между фундаментом и каркасом обязательна. Для этого можно использовать два слоя рубероида или гидроизола.

Следом собирают несущий каркас пола, используя только главные балки, либо вместе со второстепенными.

Второстепенные балки используются, когда шаг главных балок слишком большой. Но это приводит к перерасходу древесного материала, усложняет работу.

Когда балок второстепенного значения нет, основные могут выполнять роль лаг. Тогда пирог полов в каркасном доме представляет собой следующие элементы (снизу вверх):

  • Брус с сечением 50 на 50 миллиметров, который крепится к балкам перекрытия;
  • Доски подшивки;
  • Ветровая и гидроизоляция;
  • Тепловая изоляция между балок;
  • Пароизоляция;
  • Черновой пол из доски либо плиты ДСП.

Что такое черновые полы

Черновые полы представляю собой настил, сформированный досками, находящимися в пространстве между балками и создающими поверхность для монтажа чистового покрытия. Пирог черновых полов каркасного дома предполагает наличие теплоизоляции. Только в чердачном помещении черновые полы могут быть основными, ведь для подсобного помещения нет смысла обустраивать покрытие из паркета, ламината либо доски.

Выбирая материалы чтобы сделать устройство пола в каркасном доме в черновом исполнении, на качество древесины обращают внимание в последнюю очередь, что позволяет сэкономить и купить самые простые сорта дерева.

На черновые полы не воздействуют нагрузки. На них закрепляют лишь утеплитель и отделочное покрытие. После выполнения всех работ черновой пол не виден, потому не имеет значения как он выглядит.

Перекрытия каркасного дома

Технология каркасного домостроения предусматривает использование деревянных перекрытий между этажами с использованием балок с сечением в 150-250 миллиметров. Шаг между их укладкой составляет шестьдесят сантиметров. Это обеспечивает равномерное распределение нагрузки. Утепление перекрытий осуществляется при монтаже черновых полов.

Перекрытие, расположенное между цоколем и 1-ым этажом, делается по той же методике что и другие. Черновой пол монтируется на лаги, установленные на специальных подставках. Это позволяет распределить вес конструкции на основание здания, что дает возможность экономить материалы, использовать простую и дешевую древесину, потому такой подход можно встретить довольно часто.

Теплоизоляция монтируется аналогично, как в случае перекрытий между этажами. Таким образом технология обустройства черновых полов одинакова для любого уровня.

Черновые полы и перекрытия по лагам

Цоколь строения таит опасность для дома из-за расположения вблизи почвы, мостков холода, влаги и проч. В случае, когда нижнее перекрытие находится близко к основанию дома или грунту, требуется изолировать древесные материалы от бетона, кирпичей и почвы. Это минимизирует возможность появления конденсата и защитит древесину.

Обработать таким же способом нужно и материалы, которые предполагается использовать для обустройства покрытия. Гидроизоляция – несложная работа, которую можно быстро выполнить своими руками. Слой гидроизоляции требуется уложить до монтажа утеплителя чтобы предотвратить попадание воды в него с последующим разрушением материала.

Насыпной заполнитель

Теплоизоляция с помощью насыпных материалов (шлака, опилок, перлита, керамзита) представляет собой заполнение пространства между балками с целью утепления и укрепления конструкции.

Как правило использование насыпных заполнителей требуется тогда, когда черновой пол в каркасном доме обустраивается по лагам. Достаточным будет произвести монтаж бруса 50*50 миллиметров и ОСП 15-20 мм, чтобы засыпать керамзит либо другой теплоизоляционный материал.

Плюс таких утеплителей в том, что они равномерно распределяются по поверхности до достижение требуемого уровня толщины. Работы можно легко провести самостоятельно и сэкономить.

Однако использовать такой метод лучше только для перекрытия между цоколем и первом этажом, чтобы не увеличивать зазря общий вес конструкции.

Альтернативой керамзиту может являться эковата. Материал органического происхождения, имеет малый вес и не будет перегружать каркас здания. Остальные наполнители по типу перлита или опилок либо дорогие, либо не используются по причине того, что они устарели.

Еще можно использовать минвату либо пенопласт. Их вес так же минимален. Кроме того, расходуются они экономно, для качественного теплоизолирования достаточно слоя в десять-пятнадцать сантиметров.

Такие утеплители не создают весомой нагрузки на каркасы перекрытия. Для его монтажа достаточно использования тонких досок или ДСП плиты, их монтаж осуществляется на мелкий брус 30 на 30 миллиметров.

На полученное покрытие пола в каркасном доме можно нанести теплоизоляцию из пенополиуретана. Но и такой способ не лишен недостатков. Например требуется привлечение рабочих и специальной техники, используемые материалы достаточно дорогие. Однако все равно он считается одним из самых лучших вариантов обустройства теплоизоляции.

После нанесения пена образует собой сплошной объем, имеющий определённую степень жесткости и защищающая элементы конструкции от попадания влаги и других вредных явлений. Устройство пола в каркасном доме в черновом исполнении завершено.

Как располагаются продухи в фундаменте

Для того, что сделать нижнее деревянное перекрытие, уложенное на поверхность фундамента долговечным, требуется обустройство продухов в поверхности основания дома. Они нужны для того, чтобы под домом производилось естественное вентилирование.

Пошаговая инструкция по возведению полов

Даже если вы не собираетесь делать полы в возводимом каркасном доме своими руками, рекомендуем вам изучить порядок проведения работ чтобы проконтролировать исполнителей.

Подготовка

Первым этапом исследуется фундамент и проверяется, насколько он имеет ровный уровень. Для этого нужно измерить его высоту в разных частях и проверить диагонали. В случае обнаружения погрешностей их исправляют. Следом в фундаменте сверлятся отверстия и устанавливаются анкера для закрепления лежней. После проводится гидроизоляция фундамента с помощью мастики и специальной пленки.

Укладка лежней

Лежни являются досками либо брусьями, закрепляемые с помощью анкеров по всей площади здания. Установка должна быть ровной, а фиксация надежной. Лежни должны иметь толщину как минимум в 50 миллиметров и ширину не меньше 150.

Монтаж лежней осуществляется в следующем порядке:

  • Производится укладка досок на плиты из бетона и производятся замеры, удаляются излишки;
  • Определяется место под установку болтов;
  • Делаются отверстия в бетоне;
  • Производится обустройство гидроизоляции;
  • Производится монтаж досок с закреплением анкерами. Следом проверяют по уровню ровность плоскости по горизонтали. При надобности производится коррекция.

Балки и опоры

Балки – главный опорный элемент строения, на них и держится конструкция пола в построенном каркасном доме.

Их монтаж производится следующим образом:

Во время составления чертежа дома отмечаются места установки опор и их высота. После монтируются опоры и натягивают веревки, проверяя таким образом правильность установки.

Следом берут брус с размером 100*100 миллиметров и монтируют согласно плану. Под него укладывается слой гидроизоляции. Производится фиксация опор гвоздями.

Начинается монтаж балок концами в карман. Для крепления по высоте используются особые вкладыши. Случается, что балка получилась длиннее чем требуется. Тогда лишнее нужно отрезать. А если наоборот, короче, то требуется произвести стыковку на опоре. Балки крепятся к лежням рифлеными гвоздями. Можно использовать и укосы из древесины.

Обвязка и лаги

Обвязка выполняется при помощи досок в 50 миллиметров. Ширина определяется применяемым утеплителем и исходя из того, какая будет нагрузка на конструкцию. Монтаж производится следующим образом:

Обвязка монтируется по периметру дома, доски устанавливаются параллельно балкам. Их ставят торцом, равняя по внешней части лежней, после чего фиксируют при помощи гвоздей, вбиваемых каждые двадцать сантиметров.

Следом обозначаются места установки лаг, для чего от угловой доски обвязки отступают сорок сантиметров.

Если длина доски достаточная, на противоположной ее стороне делают разметку. Производят обрезку лагов и закрепляют их к лежням и обвязке, а также к балкам, если они их пересекают.

Когда длины недостаточно, можно осуществлять стыковку внахлест. Стык размещается на балках перекрытия. Пол в каркасном доме почти готов.

Теплоизоляция полов

Лучше всего полы в каркасном доме утеплять, используя минвату. Она имеет все один, но ощутимый недостаток – материал теряет свои свойства при попадании влаги. Поэтому требуется проведение работ по обустройству ветрозащиты, паро-гидроизоляции.

Если используется теплоизоляция с небольшой плотностью, то под лаги нужно установить подшивку, предварительно обработанную средствами биозащиты.

Поперек лаг укладывается пароизоляционная пленка. В ходе монтажа допустимо небольшое провисание, что требуется для того, чтобы в пространство между лагами вмещался теплоизоляционный материал. Стыки проклеивают при помощи скотча, а пленка фиксируется с использованием степлера.

Утеплитель укладывается между лагами таким образом, чтобы не возникало щелей. Если теплоизоляция двухслойная, необходимо чтобы монтаж осуществлялся внахлест. На утеплитель укладывается гидроизоляция.

Теплый пол

Планируя устройство пола в каркасном доме, нужно сразу решить, будет ли в нем обогрев, а также места его возможной установки. Это может осуществляться как в отдельных помещениях (ванной, гостиной), так и по всему дому. Вариантом реализации системы много и нужно выбрать подходящую конкретно вам.

Для теплых полов на водной основе устанавливаются трубы из пластика, проходящие по перекрытиям через весь дом в распределительный центр, регулирующий работу всей системы. Если использовать электрические теплые полы то лучше всего отдать предпочтение инфракрасным. Они более экономичны, легко устанавливаются и обслуживаются.

Способы сэкономить

Чтобы удешевить пол в каркасном доме, можно использовать один из следующих методов:

  • Использовать б/у древесину;
  • Установить полотна от дверей вместо доски.

Бывшие в употреблении доски в использовании не хуже новых. Кроме того, они прошли процесс сушки, так что иногда использовать их даже удобнее. Кроме того, экономия действительно ощутимая: такая доска может стоить в несколько раз дешевле. Дверные полотна так же являются хорошим вариантом. Они имеют ровную поверхность и могут использоваться для обустройства чернового пола. Поверх них будет произведена установка чистовых полов (к примеру, паркета), а что скрыто под ним никто не увидит. При том такой подход позволит существенно сэкономить денежные средства.

Изучив материал нашей статьи вы теперь знаете, как сделать пол в своем каркасном доме самостоятельно.

Черновой пол в каркасном доме

Отделка каркасного дома блок хаусом Перекрытия в каркасном доме Гидроизоляция пола в каркасном доме Отделка каркасного дома сайдингом

При строительстве каркасного дома важно правильно обустроить пирог пола на первом этаже, ведь эта конструкция защищает дом от холода и влаги. Вот почему моя бригада всегда старается сделать все в лучшем виде.

К монтажу чернового пола мы приступаем после установки нижней части пирога пола поверх свайного или ленточного фундамента.



Давайте знакомиться.

Я — Михаил, директор компании СТМ-Строй.

Я более 10 лет занимается возведением каркасных домов в Московской области. А это мои завершенные проекты.

По всем вопросам строительства каркасных домов можно звонить лично мне, по телефону: +7(495) 241-00-59 — проконсультирую, рассчитаю, подскажу.



Черновой пол в каркасном доме выполняет роль основания, служащего опорой для напольного покрытия.

Способ обустройства чернового пола определяется тем, какой фундамент заложен под дом, а также от типа грунта. При выполнении заказа я организую строительство бетонных полов, уложенных поверх грунта, или поверх лагов. Первый вариант реализуется только на ленточном или плитном фундаменте, но чаще всего люди заказывают традиционный пол на деревянных лагах. Тем более что каркасные дома, как правило, строятся именно на сваях.

Черновой пол как полноценный этап строительства дома

Черновой пол каркасного дома должен быть идеальным, в противном случае в дом будет проникать влага с улицы. Поэтому мы не допускаем наличия перепадов высоты, превышающих 1 сантиметр. Для этой цели я провожу тщательные измерения прежде, чем начать монтажные работы.

В качестве настила при обустройстве чернового пола каркасного дома на винтовых сваях используют доски. Лучшим вариантом я считаю шпунтованную доску, настеленную поперек лаг и закрепленную гвоздями.

Если ведется строительство жилого дома, предназначенного для круглогодичного проживания, то обязательно наличие утепления в виде минваты или пенопласта, что позволяет:

  • увеличить коэффициент теплоотдачи;
  • равномерно отапливать помещение, снизив расходы топлива или электроэнергии;
  • избавиться от сквозняков.

При желании под черновой пол можно заложить систему «теплый пол», обогревающую пирог пола и увеличивающую эффективность отопления. Водяной контур, уложенный под напольное покрытие, быстро нагревает пол, повышая уровень комфорта в здании.



Мои фото отчеты о построенных домах

Посмотрите, как я со своей бригадой возводим каркасные дома в подробных фоторепортажах

Мы не делаем секретов, показываем вам весь процесс строительства каркасного дома по шагам.



Из чего состоит черновой пол

Его обустройство начинается в самой нижней части пирога пола. Мы предпочитаем использовать для этой цели необрезную или шпунтованную доску. Вариант с фанерой или ОСП – удел дачных домиков или хозяйственных построек, я стараюсь не пользоваться такими ненадежными материалами.



Важно!

В каркасном доме есть возможность установить поверх чернового пола дополнительные лаги, выполняющих роль обрешетки, вмещающей пирог пола. При таком подходе увеличивается несущая способность конструкции, но сокращается полезный объем первого этажа.



Подбор материала

Каркасный дом выигрывает по сравнению с аналогами за счет малого веса, что позволяет снизить расходы при строительстве фундамента. Но при этом наша задача – сделать такое здание стойким, способным выдержать плохую погоду и многолетнюю эксплуатацию.

За счет упрощенной технологии строительство ведется быстро, но я всегда напоминаю своим ребятам о необходимости точного соблюдения технологии, а клиентам – о важности подбора качественного материала. Для обустройства пирога пола используют разные стройматериалы, выполняющие различные цели, но наибольшую нагрузку принимает на себя древесина. Ее я предлагаю традиционно разделять на две основных разновидности:

  • хвойные. Такое дерево отличается высоким содержанием смолистых веществ, из-за чего повышается устойчивость к влаге, микроорганизмам. Но долговечность материала сравнительно низка, что отображается и в невысокой цене;

  • лиственные. Чаще всего речь идет о дубе или осине. Они обойдутся вам значительно дороже, зато выстроенные из них полы способны выдержать большую нагрузку. При должном уходе он способен пережить эксплуатацию в течение десятков лет.

В любом случае для строительства нужно подбирать качественный материал. Не советую использовать сырое дерево, иначе оно попросту лопнет, как только освободится от лишней влаги. Я предпочитаю работать с первосортной древесиной, влажность которой не превышает 20%. Оптимальная длина доски – 2 метра, лучше, если все они будут закуплены из одного источника, что позволит сохранить единый оттенок и фактуру.

Как видите, очень важно правильно выбрать, чем сделать черновой пол в каркасном доме.



Посетите любой из моих объектов как готовый так и строящийся

Позвоните и я вам покажу любой из моих построенных домов и все детально расскажу.

Мои стройки

ЗВОНИТЕ мне в любое время +7(495) 241-00-59 (Михаил)



Как сделать черновой пол в каркасном доме

По моему личному мнению – такую задачу могут выполнять только профессионалы. Ведь лишь мы знаем до мелочей весь алгоритм монтажных работ. Первое, что нужно сделать – разработать проект, в котором будет указана точная информация о использованных стройматериалах и размерах конструкции.

Порядок укладки пирога чернового пола

Под этим названием подразумевается вся совокупность элементов, из которых состоит пол. Их укладку я произвожу, в точности соблюдая алгоритм, шаг за шагом. Поэтому перед установкой чернового пола нужно собрать всю конструкцию воедино.

Первым делом нужно уложить лежни – доски либо брусья устанавливаем при помощи анкерных болтов. При фиксации надо следить за тем, чтобы вся конструкция была идеально ровной. Их толщина не должна превышать 50 мм, ширина – 150 мм. Как мы проводим монтаж:

  • укладываем доски прямо поверх бетонных плит бетонной обвязки свайного фундамента или непосредственно на ленточное основание;
  • определяем лучшее место для фиксирующих болтов;
  • заготавливаем отверстия;
  • монтируем гидроизоляцию;
  • ставим доски, крепим их анкерными болтами;

Далее мы проверяем уровнем, горизонтальна ли созданная поверхность. Если да, то устройство чернового пола в каркасном доме можно продолжать.

Следующий этап – установка опор и балок пола. Процесс включает такие этапы:

  • разметка соответственно проекту, определяющая место фиксации опорных элементов;
  • проверка соответствия высоты опор при помощи бечевки;
  • нарезка брусьев с сечением 100 на 100 с последующей установкой отрезанных элементов согласно плану;
  • установка гидроизоляции под брус;
  • фиксация опор гвоздями;
  • монтаж балок концами в карман. Для этого мы применяем специальные вкладыши.

Если балки оказываются слишком длинными, мы отпиливаем лишние куски. При нехватке длины недостача компенсируется посредством стыковки балок на опорах. Фиксация элементов выполняется посредством рифленых гвоздей.

Последний штрих — создание обвязки и укладка лагов. Основные этапы:

  • укладка досок в параллельном положении по отношению к балкам пола;
  • разметка будущего местоположения лагов с шагом 40 см по обеим сторонам конструкции;
  • установка лагов.



Важно!

Перед тем, как делать черновой пол в каркасном доме, следует использовать образовавшееся между лагами свободное пространство для утепления. Я предлагаю клиентам на выбор разные материалы, отличающиеся по эффективности и стоимости.



Поэтапный монтаж чернового пола на свайном фундаменте

При возведении дома на сваях следует особое внимание уделить качеству собранной конструкции, поскольку с нижней стороны древесина будет постоянно находиться под разрушительным воздействием окружающей среды. Перед укладкой черновой основы проводим гидроизоляцию чернового пола в каркасном доме – выбранный материал укладывается на нижние доски, под каждую балку и опору, а также на дно образованных лагами ячеек.

Далее монтаж включает такие этапы:

  • закладка теплоизоляции. Лучше сделать выбор в пользу дорогостоящей минеральной или базальтовой ваты – при малом объеме такой материал дает надежную теплозащиту;
  • стыки заделываются строительным скотчем или задуваются монтажной пеной. Это позволит удалить мостики холода, что снизит теплопотери и увеличит эффективность конструкции;
  • обустройство термического контура цоколя. Цоколь служит обязательным элементом, выложенным из декоративного кирпича или оформленным с применением сайдинга. Оба варианта одинаково эффективны, поэтому я в этой ситуации предоставляю клиенту полную свободу выбора;
  • установка досок. Подбирается оптимальная ширина и толщина материала для того, чтобы он мог выдержать будущую нагрузку. Уложенные доски можно дополнительно отшлифовать и покрыть защитными средствами для повышения долговечности.

После этого устройство чернового пола в каркасном доме можно считать завершенным. Как бы ни была отделана подпольная часть, я предусматриваю в конструкции наличие «продухов» — отверстий, через которые пирог пола будет вентилироваться естественным образом.

Монтаж чернового пола на ленточном фундаменте

Процесс установки отличается незначительно. Здесь тоже нужно сначала разработать план, и обустроить пирог пола поверх лагов. Поскольку ленточная конструкция способна выдержать повышенную нагрузку, поверх можно установить более массивную каркасную конструкцию, способную выдержать высокую нагрузку. Соответственно увеличивается размер балок, опор и лагов для того, чтобы созданная из них структура соответствовала своему назначению.

Основные этапы:

  • установка гидро- и пароизоляции, защищающей от проникновения грунтовых вод;
  • монтаж основных элементов пирога пола;
  • закладка утепляющего материала;
  • задувка щелей монтажной пеной;
  • установка строганных досок — ключевого элемента чернового пола.

Ленточный фундамент может выдержать высокую нагрузку, поэтому можно использовать тяжелые виды утеплителей, такие как минеральная или базальтовая вата.



Ваша выгода при обращении ко мне

строю сам — 100% гарантирую качество

Все работы выполняю лично, у меня своя бригада

17 лет опыта

По началу занимался кровлями, но уже более 12 лет строю каркасные дома

Стройматериалы без наценки

все материалы вам привезу по закупочной цене (сравните мои сметы)

99% довольных заказчиков
которые рекомендуют меня друзьям

за 17 лет был всего 1 гарантийный случай (исправил в течении 2 дней) Можете смело искать отзывы обо мне в интернете по названию сайта или по Степанов Михаил



Укладка чернового пола на втором этаже

Межэтажное перекрытие и пирог пола на первом этаже подвергаются различным нагрузкам, поэтому способ их обустройства заметно отличается. Например, здесь нам уже не обязательно закладывать дополнительное утепление, поскольку оба этажа подключены к одному отопительному контуру.

Зона под полом второго этажа является одной из наиболее теплых в доме. Поднимаясь естественным образом, горячий воздух задерживается здесь, его температура на 9-11 градусов превышает температуру пола. Конечно, клиенты далеко не всегда меня слушаются, поэтому я лишний раз не спорю – ведь не мои деньги уходят на ветер. А работу мы все равно делаем на совесть.



Важно!

Совсем другое дело, если в доме нет полноценного второго этажа, а вместо него – холодное чердачное помещение. В таком случае в пирог пола второго этажа нужно заложить утепляющие материалы, иначе на эффективное отопление у будущих владельцев уйдет слишком много ресурсов.



Пирог пола с черновым покрытием формируется на основании балок перекрытия, принимающих на себя основную нагрузку.

В зависимости от особенности постройки структура пирога пола на втором этаже включает такие элементы:

  • опорные элементы. Устанавливаются поверх стартового слоя из строганных досок, уложенных поверх балок перекрытия. В качестве опоры используются дополнительные балки или лаги;
  • утепление. На выбор укладывается полимерный или минеральный материал;
  • звукоизоляция. Обеспечивается путем установки специальных мембранных материалов, или монтажом плотных листов теплоизоляции – их разрыхленная структура блокирует распространение звуковых волн;
  • монтаж наружных досок. Служат верхней частью чернового пола. Их можно отшлифовать, и покрыть лаком или краской, чтобы использовать в качестве основного напольного покрытия, или применить как основу для нового напольного покрытия.

Если вы утепляете перекрытие минеральной ватой, потребуется дополнительный слой гидроизоляции. Этот материал не отличается устойчивостью к влаге, поэтому он нуждается в дополнительной защите.



Как построена моя работа

Шаг 1.
Ваше обращение

Я вам детально рассказываю все тонкости ( отвечаю на все вопросы, помогу сделать правильный выбор и рассеять все сомнения)

Шаг 2.
Проектирование

Лучше что бы у вас было четкое понимание чего вы хотите, если его нет, я вам помогаю с проектированием дома

Шаг 3.
Стоимость

Подробная смета (пример сметы ссылка) на материалы и на работы. Оплачиваете все по факту выполнения ( никаких предоплат)

Шаг 4.
Строительство

Строим дом, проводим коммуникации и отделку, учитываем все ваши правки в процессе и сдаем готовый дом



Какие гидроизоляционные материалы использовать?

Подполье первого этажа, особенно если оно стоит на свайном фундаменте, постоянно подвергается воздействию влаги. Древесина легко разрушается и теряет исходные свойства, если ее не защитить должным образом. Существует немало изоляционных материалов, каждый из них со своими плюсами и минусами. Я всегда предлагаю на выбор такие решения:

НазваниеПлюсыОсобенностиМинусы
Гидроизол Не гниет, удобен при монтаже, отличается гибкостью. Изготовлен из стекловолокна, на которое наложен наполненный пластификаторами битум Высокая цена в сравнении с рубероидом. Укладка возможна только на очищенную поверхность.
Пергамин Низкая цена, универсальность, небольшой вес. Обладает высокой прочностью на разрыв. Хороший пароизолирующий материал. Являет собой пропитанный битумным раствором картон. Нельзя укладывать при низкой температуре. Не выдерживает ультрафиолетового излучения. При сильном нагреве выделяет неприятный запах и токсичные вещества.
Рубероид Ценовая доступность, универсальность, упрощенный монтаж. Картон, пропитанный легкоплавными нефтяными битумами и защитным покрытием, препятствующим слипанию материала. Малый срок эксплуатации, не превышающий 5-ти лет. Не выдерживает множественных температурных перепадов.
Лак/краска Легко наносится, не требует профессиональных навыков. Красящие и лакирующие составы создают пленку, препятствующую проникновению влаги в древесину. Малый срок эксплуатации, по истечению которого дерево остается без защиты.


Лак и краска в качестве гидроизоляции чернового пола в каркасном доме используется исключительно с наружной стороны нижнего перекрытия здания, построенного на сваях. Наиболее надежный материал такого типа – горячие битумно-полимерные и холодные эпоксидно-каучуковые покрытия.

Планируете монтаж чернового пола? Обращайтесь, сделаю!

Получив базовые понятия о том, что такое черновой пол в каркасном доме, вы сможете лучше понять особенности этой важнейшей конструкции, обеспечивающей эффективную и комфортную эксплуатацию здания. Как видите, чтобы сделать все правильно нужно немало знаний и опыта. Все это есть у меня и моих подчиненных, поэтому построенные нами дома славятся своей долговечностью и надежностью.



мой опыт — ваши сэкономленные деньги и нервы.

Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде.
Задавайте вопросы, не стесняйтесь, я всем отвечаю —  это бесплатно

+7(495) 241-00-59Я доступен для звонков 7/24 — буду рад вам помочь, обращайтесь!

Руководство по выбору системы каркаса пола

Системы каркаса пола

Вы переработали свой план этажа, скорректировали ориентацию и расположение окон, чтобы воспользоваться видом и видом на южную сторону, и подправили линии крыши, чтобы они соответствовали вашему дому. предвидели месяцы и годы. Но как много вы думали о своей системе каркаса пола? В отличие от отделки пола, система каркаса пола станет частью вашей конструкции на весь срок службы вашего дома. В Pacific Homes, в дополнение к нескольким системам каркаса стен, включая нашу систему Pacific SmartWall®, мы предлагаем три основных типа систем каркаса пола. Взгляд на преимущества каждой системы позволит вам выбрать пол, соответствующий вашему дизайну, и обеспечить исключительную производительность в течение всего срока службы вашего дома.

Габаритный брус

Оригинальная рабочая лошадка деревянного каркасного строительства! Есть много веских причин для использования этого надежного резервного устройства в вашем доме. Как правило, породы пиломатериалов 2×10 (9 ¼ дюйма) и 2×12 (11 ¼ дюйма) с номинальной высотой балки группируются по сходным эксплуатационным характеристикам и классифицируются по структурному качеству. Предоставление проектировщикам возможности определять размеры балок и балок в соответствии с конкретными нагрузками и пролетами. Стандартная категория видов и сорта варьируются в зависимости от региона. В Британской Колумбии и в пакетах Pacific Homes базовым стандартом является ель/сосна/пихта класса #2 (SPF #2) или выше, но когда, например, требуется конкретная балка или пролет, выберите сорт пихты Дугласа/лиственницы Select Structural (DFIR). -L SS), например, может использоваться.

Габаритные пиломатериалы часто являются наиболее экономичным выбором, но это не единственное их преимущество. Он также долговечен при транспортировке и установке. Сушка в печи и защита от непогоды при транспортировке и во время строительства помогают уменьшить набухание поперек волокон и сохранить стабильность размеров пиломатериалов. Сборка отлично подходит для этого. Однако, если древесину подвергают воздействию влаги, а затем дают полностью высохнуть, влага не окажет значительного вредного воздействия на структурную целостность пиломатериала. Поэтому древесина, обработанная под давлением, является оптимальным материалом для террас, подверженных воздействию погодных условий.

Доступные на местных складах пиломатериалов размеры пиломатериалов могут быть рассчитаны с использованием таблиц в местных строительных нормах и правилах и не требуют проведения анализа нагрузки профессиональным инженером. Правила вырубки, сверления отверстий и общей установки (хотя и в некотором роде ограничительные) стандартизированы в строительных нормах и правилах Северной Америки, а также знакомы плотникам и другим профессиям.

Двутавровые балки



В том же году Pacific Builders Supplies начала производство деревянных ферм (1969), небольшая компания из Айдахо под названием Truss Joist Inc. создала первую деревянную двутавровую балку. Вот почему двутавровые балки иногда называют TJI, новаторской торговой маркой. Интересно, что в Британской Колумбии TJI сотрудничала с ванкуверской лесопромышленной компанией MacMillan Bloedel в начале 1990-х, прежде чем обе компании в конечном итоге были куплены Weyerhaeuser. Теперь каждый крупный поставщик изделий из дерева предлагает собственную линейку двутавровых балок.

Подобные по конструкции стальным двутавровым балкам, использовавшимся в тяжелом строительстве десятилетиями ранее, деревянные двутавровые балки получают механические преимущества благодаря своему двутавровому профилю. Две горизонтальные полки из пиломатериалов соединены вертикальной стенкой из ориентированно-стружечной плиты (OSB). Стандартная глубина двутавровых балок отличается от габаритных пиломатериалов на 9½ дюйма, 11 7/8 дюйма и 14 дюймов. Для длинных пролетов доступна глубина до 24 дюймов с шагом 2 дюйма.

Чтобы получить более длинные пролеты в чистоте и выдерживать более высокие нагрузки, без увеличения глубины двутавровой балки, размер и структурный класс полки увеличены. Например, там, где стандартная двутавровая балка будет использовать фланец 2×3 SPF #2 или лучше, в более высокой конечной серии той же глубины будет использоваться фланец 2×4 с номинальным механическим напряжением (MSR).

Двутавровые балки, являющиеся изделиями из инженерной древесины, рассчитываются инженером-технологом в соответствии с конкретными требованиями в отношении пролета и нагрузки в индивидуальном доме. Анализ полученного проекта просматривается и заверяется профессиональным инженером и предоставляется установщику и строительным инспекторам.

Поскольку существуют некоторые отличия от размеров деревянных полов, инструкции по установке прилагаются к материалу пола. Это включает в себя информацию о сверлении отверстий в стенках OSB, размер и расположение отверстий очень гибкие в двутавровых балках, некоторые производители даже предоставляют предварительно прессованные отверстия, которые нужно только пробивать для прокладки проводов.



Процесс производства двутавровых балок позволяет изготавливать длинные непрерывные отрезки, что действительно ограничено только транспортировкой и условиями площадки. Это, наряду с относительно легкой конструкцией двутавровой балки, обеспечивает быструю установку, уменьшает количество стыков и блокировок.

В готовом виде двутавровые балки стабильны по размеру, неизменно прямые и имеют незначительную усадку. Такие дефекты, как выпуклость, скручивание, коробление и деформация, наблюдаемые в габаритных пиломатериалах, не являются проблемой. В результате получаются высококачественные готовые полы.

Меньшие по размеру пиломатериалы и древесные волокна, из которых состоят двутавровые балки, позволяют использовать бревна меньшего размера и шире использовать необработанные бревна. Это в сочетании с устойчивым выращиванием деревьев и методами лесозаготовок, используемыми основными производителями, делает двутавровые балки экологически безопасным продуктом. Наряду с другими компонентами и соображениями, включение двутавровых балок в конструкцию вашего дома может квалифицировать ваш дом для получения сертификатов, таких как сертификат LEED Green Building Certification.

Фермы перекрытий



Подобно фермам крыши, фермы перекрытий используют пиломатериалы, чаще всего 2×4, для верхнего и нижнего поясов и стенок фермы. Все соединения выполнены стальными пластинами, запрессованными в древесину. В отличие от стропильных ферм, стропильные фермы обычно имеют древесину, ориентированную как 4 × 2 или «на плоскость», что дает больше места для перемычек на меньшей глубине, чем потребовалось бы, если бы древесина находилась в противоположной ориентации. Вот почему фермы перекрытий часто называют фермами 4×2.

Длина фермы 4×2 ограничена только глубиной фермы. В то время как возможна глубина до 10 дюймов, фермы 4 × 2 действительно становятся конкурентоспособным выбором при глубине 14-16 дюймов. Таким образом, для некоторых конструкций или областей с ограничениями по высоте они могут быть не лучшим вариантом. В пределах определенной глубины порода и сорт пиломатериалов, количество перемычек и размер стальных пластин в местах соединения могут увеличить пролет и несущую способность фермы.

Фермы перекрытий аналогичны двутавровым балкам тем, что они специально проектируются инженером-технологом, затем проверяются и опечатываются профессиональным инженером, а документация предоставляется на объект. Однако они отличаются тем, что производятся на ферменном заводе. В нашем случае мы производим их на нашем заводе в Коббл-Хилл. Это дает возможность для гибкости конструкции, например, несущие фермы верхнего пояса и наклонные верхние пояса для площадок настила.

Поскольку пиломатериалы могут быть сращены со стальными соединениями, типичными являются непрерывные пролеты по всему зданию. Фермы имеют точные размеры, поэтому их не нужно резать на месте, что ускоряет монтаж.

Открытые перегородки позволяют проводить электрические, водопроводные и механические устройства без сверления отверстий. Хотя перегородки нельзя разрезать, сверлить или модифицировать, на этапе проектирования можно предусмотреть более крупные проемы, что делает фермы перекрытий наиболее гибкой системой в этом отношении.

Поскольку они состоят из пиломатериалов меньшего размера, фермы обладают такой же стабильностью размеров и меньшим количеством дефектов, что и двутавровые балки. Кроме того, реализуются аналогичные экологические преимущества.

Хотя рассмотрение вариантов и решений может показаться бесконечным на этапе проектирования вашего дома, определение подходящей системы каркаса пола может обеспечить широко открытые помещения или добавление дополнительной несущей стены в подполье, уменьшение пролета, может сделать место в бюджете для этих великолепных кухонных шкафов.



Если у вас есть вопросы по выбору подходящей системы пола для вашего проекта, свяжитесь с нами.

Устойчивая экономия: каркас второго этажа

Примечание редактора: это один из серии блогов, в которых подробно описывается строительство дома с нулевым потреблением энергии в Пойнт-Робертс, штат Вашингтон, владельцем/строителем с относительно небольшим опытом строительства. Список статей GBA Мэтта Бата можно найти внизу этой страницы. Полный текст блога Мэтта Бата Saving Sustainably можно найти здесь. Если вы хотите следить за стоимостью проекта, вы можете следить за таблицей бюджета здесь.

Напольное покрытие довольно простое. Если вы когда-нибудь замечали, как строится колода, вы знаете ее суть. Длинные доски, называемые балками, укладываются параллельно друг другу, а затем закрываются листами фанеры или OSB размером 4 × 8, чтобы создать плоскую прочную поверхность.

В доме, который я строю, балки второго этажа поддерживаются некоторыми стенами первого этажа. Как я упоминал в предыдущем посте, одна из моих внутренних стен является несущей стеной, поэтому она будет использоваться для переноса половины веса второго этажа на землю.

Поскольку балки перекрытия проходят от наружных стен к внутренней несущей стене, они должны выдерживать значительный вес. Затем балки передают эту нагрузку на наружные стены и внутреннюю несущую стену.

Правильные размеры балок можно легко определить по IRC (Международному жилищному кодексу) с помощью таблицы. Для меня это означало смотреть на ту часть таблицы, которая имела дело с 24-дюймовым расстоянием между центральными балками, так как это то, что я использую. Затем определите максимальное расстояние между балками, которое для меня составляет немногим более 14 футов. Наконец, выберите вариант пиломатериала, который поддерживает минимальный пролет, превышающий это расстояние. Я решил использовать пихту Дугласа № 2 2×12, которая поддерживает пролет до 16 футов 6 дюймов. Я надеюсь, что это даст мне менее упругий и менее скрипучий пол.

Самостоятельное кадрирование означает поднятие тяжестей

Подъем 2x12s на 10 футов в воздух в одиночку — отличная тренировка. Обрезав каждую балку по длине, я поднял один конец и положил его на верхнюю часть внешней стены. Затем я передвинул лестницу к внутренней несущей стене и поднял другой конец балки вверх, чтобы положить ее на вершину лестницы. Поднявшись на несколько ступенек по лестнице, мне хватило высоты, чтобы поднять балку с вершины лестницы на внутреннюю стену. Я убедился, что корона каждой балки была поднята.

Сначала я установил краевые балки. Они проходят по верхней части наружных стен перпендикулярно остальным балкам. Краевые балки прибиты гвоздями к верхней пластине. После того, как краевые балки подняты, другие балки размещаются перпендикулярно между ними и прибиваются гвоздями к краевым балкам, а также к наружным стенам.

Проем для лестницы потребовал небольшой детализации. Кодекс требует, чтобы балки вокруг проема были удвоены. Кроме того, если вы не можете поставить балку на несущую стену, вы должны использовать подвески для стальных балок, чтобы нести вес. Производитель вешалок (в данном случае Simpson Strong-Tie) сообщает вам, какие гвозди вы должны использовать, и какой вес может выдержать вешалка.

Перед тем, как черный пол можно будет прибить к лагам, необходимо установить небольшие отрезки 2×12, называемые «блокировками». Вместе с краевыми балками они гарантируют, что балки перекрытия не скатятся на плоские стороны. Перекрытие размещается по верху внутренней несущей стены в том месте, где встречаются два пролета балок перекрытия (см. первое изображение в галерее изображений).

Сантехника проходит по внутренним стенам

Вся сантехника в доме была на внутренних стенах, чтобы не отнимать драгоценное пространство от изоляции наружных стен. В результате через внутреннюю несущую стену проходит значительное количество сантехники. Водопровод проходит посередине стены. Все трубы DWV должны выводиться вертикально через крышу. Эти трубы хотят пройти через середину внутренней несущей стены и выйти прямо в середину моего перекрытия. Как видно на фото, моим решением была установка двойного комплекта перегородок с пространством для труб между ними.

Кроме того, я планировал, что некоторые из этих труб будут проходить горизонтально в пространстве между балками пола. Например, стиральная машина будет на втором этаже, но место, куда я хочу ее поставить, не имеет стены под ней на первом этаже. Таким образом, этот горизонтальный участок должен будет пройти через блокировку, чтобы он мог пройти между балками пола.

Все мои планы действительно окупились, потому что некоторые участки трубы из АБС-пластика требовали очистки. Если бы я не установил прочистки до того, как пропустил вертикальную трубу через блокировку, это было бы сложно сделать позже. Уборка, которую вы видите на изображении № 2 в галерее, будет закрыта скамьей за обеденным столом. В случае аварийной ситуации с сантехникой подушку можно снять с сиденья, а откидная панель обеспечит доступ к очистке.

Для подрядчика вызов сантехника до того, как будет смонтирован весь дом, нетипичен. Я уверен, что они смогли бы найти решение, не нарушая привычной рутины, но я также уверен, что оно не было бы таким изящным и эффективным, как мое решение. Для меня было очень легко прервать кадрирование на полдня и заняться какой-то сантехникой, чтобы закончить с блокировкой. Еще один отличный пример недостатков строительства дома с подрядчиками.

Доставка листов на второй этаж

Решение мелких проблем — важная часть строительства. Мне всегда нравились кроссворды и тому подобное, поэтому я не должен удивляться тому, что мне так нравится строить дом. Сегодняшняя проблема заключалась в том, как поднять 24 листа OSB — каждый весом 59 фунтов — на высоту 11 футов на второй этаж.

Мое решение состояло в том, чтобы построить небольшую часть строительных лесов около 6 футов в длину и 5 футов в высоту. Я переносил простыню, переворачивал ее короткой стороной вниз и поднимал на подмости (см. Изображение №3).

Затем я взбирался на вершину, хватался за ее конец и тянул до конца. Это было легко, когда у меня уже была пара из них, чтобы стоять на них, но для первых мне пришлось стоять на паре 2 × 6, которые я разложил поперек балок. Я упоминал, что строительство дома — отличный способ справиться со страхом высоты?

Важно, чтобы первый ряд чернового пола был ровным, потому что все остальные ряды будут сцепляться с ним. Я использовал свою меловую катушку, чтобы закрепить линию в 4 футах от края, чтобы убедиться, что я получил ее правильно. Я нанес обильный слой строительного клея PL 400 на верхнюю часть балок.

Код требует, чтобы панели прибивались 8d обычными гвоздями через каждые 6 дюймов по краям и через каждые 12 дюймов в поле. Доски размечены, чтобы вы могли легко найти места, куда должны входить эти гвозди (при условии, что балки выровнены правильно).

Вы также можете увидеть, как я оставил небольшой зазор между каждой доской для расширения из-за влаги (см. Изображение №4).

Когда я добрался до ряда над блокировкой, я использовал шлифовальную машину, чтобы убедиться, что ни один из блоков не выступает над балками.

К счастью, я подумал немного вперед и, не дойдя до последней панели, вырезал отверстие для лестничного проема. Иначе я бы не смог вернуться! Отверстие в конечном итоге будет намного больше, но из соображений безопасности я оставил его достаточно большим, чтобы обеспечить удобный доступ. Я отметил предупреждения на участках, которые в конечном итоге будут вырезаны, потому что под ними нет балок. Основание OSB прочное, но без балки под панелью панель может легко сломаться.

Последним шагом было прохождение циркулярной пилой по всему периметру, чтобы удалить все выступающие края OSB. Из-за небольшого зазора между каждым листом вокруг внешнего края здания был выступ около 1/4 дюйма.

Это и обрезки проема лестницы были единственными отходами, которые у меня были. Это очень редко встречается в сегодняшней средней строительной работе, поскольку планы дома обычно требуют множества деталей и углов на полу. Подрядчики разрезают панели всеми возможными способами по мере необходимости, а затем выбрасывают то, что они не используют, что может составлять значительную сумму. Это одно из преимуществ самостоятельного проектирования дома. Именно по этой причине я специально спроектировал дом с размерами, кратными 4 футам.

Я пытался сохранить пол OSB сухим с помощью брезента, но со стенами это сложно. Я потратил немного денег на черновой пол Weyerhauser EdgeGold OSB. По словам представителей компании, не проблема, если простыни намокнут в течение нескольких недель, если им дать время высохнуть.

Обрамление второго этажа

Обрамление второго этажа мало чем отличается от обрамления первого. В то время как на первом этаже плита подоконника была из обработанного под давлением пиломатериала, на втором в этом нет необходимости. Также нижняя плита была прикручена к бетонному фундаменту на первом этаже болтами, а на втором плита просто прибита к краевым лагам.

Прежде чем поднять наружные стены с помощью друзей, я прибил внутренний край нижней пластины к полу. Эти гвозди действуют как петля, когда стена поднимается, гарантируя, что она останется на месте и не упадет с дома до того, как ее прибьют на место.

Стены на первом этаже были довольно простыми, но на втором этаже с главной ванной все стало немного сложнее: там есть отгороженные стеной зоны для душа, туалета и две гардеробные.

РубрикаДом
