СНИП электропроводка в деревянном доме

Все строительные работы регулируются определенными правилами, выход за рамки которых представляет собой не просто нарушение каких-то норм, а угрозу для будущего строения вплоть до его вероятного разрушения.

Чиновники приняли определенное количество актов, которые должны (в идеале) регламентировать все нюансы строительной деятельности.
Все принятые правила объединены общим названием «строительные нормы и правила (СНиП)». И каждый строитель, архитектор и проектировщик должен обязательно либо знать эти правила, либо постоянно сверяться с ними. Причём они, в зависимости от назначения строения, будут различными. Если например для частного деревянного дома, требования по скрытой электропроводке носят рекомендательный характер и никто вам не запретит эксплуатировать свою дачу, где вы сами накрутили скруток на чердаке; то в объектах общественного использования акт приемки и сдачи будет подписывать инспектор Ростехнадзора, и здесь все должно быть спроектировано, согласовано и смонтировано профессионалами

Подобные стандарты действовали еще при Советском Союзе, а в 2010 году существующие нормы и правила были признаны сводом правил.
Конечно же, СНиП регламентируют и правила прокладки электрокоммуникаций в жилых зданиях. В любых домах, будь то кирпичные строения или деревянные срубы. Остановимся кратко на СНиП, которые регламентируют прокладку электропроводки в деревянном доме.

Требования к электроснабжению дома вне зависимости от того, какие стройматериалы использовались при его строительстве, устанавливаются в СНиП 31-02.
Согласно этим правилам, электропроводка в здании, построенном из дерева (сруб, каркасник, брусовый дом), должна выполняться согласно требованиям Правил устройства электроустановок (ПУЭ). Подпитывается дом от сети напряжением 380/220 В. Система заземления предпочтительная типа TN-C-S. Она достаточно популярна в наши дни, так как, в частности, принцип ее действия довольно прост и основан на том, что к конечному потребителю подходят два отдельных проводника – нулевой рабочий, который обозначается латинской буквой N и защитный, обозначаемый, соответственно, буквами PE.

Последний соединяется с корпусом электрооборудования, а нулевой предназначен для передачи электроэнергии.

Расчетную нагрузку определяет владелец дома (сиречь – заказчик работ), и в принципе, особых ограничений тут нет, за исключением тех, которые устанавливаются местными властями. Если имеются ограничения, то расчетная нагрузка принимается в двух видах – 8,8 кВт для жилых домов, оборудованных электроплитами, или 5,5 кВт для домов без них. Обращать внимание следует также на площадь дома. В случае, если она превышает 60 квадратных метров, то нагрузку следует увеличивать на один процент за каждый дополнительный квадратный метр.

В принципе в жилых домах можно прокладывать электропроводку как открытую, так и скрытую. В первом случае, понятное дело, все «на виду», а значит заметить перегрев кабеля или иную проблему можно без особого труда. Во втором случае приметить проблему быстро не удастся. Напомним, впрочем, что традиционно проблемным местом в любой проводке является не сам кабель (вне зависимости от того, проложена она открытым способом или закрытым), а места соединения различных элементов проводки, например, распаечные коробки.
Считается, что если проложить проводку в стальной трубке, то вы минимизируете вероятность возникновения пожара. На самом деле, чтобы минимизировать его возникновение, нужно просто подобрать все элементы электросети грамотно, что может сделать только человек, основательно знакомый с основами электро-монтажных работ.

ПУЭ предписывает укладывать электропроводку по горючим материалам (а стены деревянного дома горючи) нужно в стальной трубе, однако, к примеру, СП 31-105-2002 – свод правил для строительства каркасных домов (тоже ведь деревянные, не так ли?) устанавливает, что достаточно использовать просто кабель, который не распространяет горение, а о каких-либо дополнительных защитных оболочках речи нет.
Тут, конечно, можно принять решение «перебдеть» и все же использовать стальную трубу, но такое решение, в принципе, можно назвать избыточным. Хотя труба послужит не только для защиты дома от огня, но и для защиты кабеля от негативных факторов, как-то постоянно что-то грызущие и грызуны.

Важно исключить вероятность возгорания, для чего нужно выбрать кабель правильного сечения, подобрать лучшие электрические автоматы и так далее. Электрику виднее, где не стоит экономить.

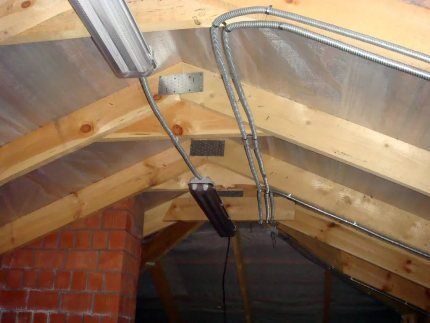

Для прокладки электропроводки в деревянном доме не сгодится гофра. Дело в том, что дуга короткого замыкания прожигает даже стальную гофру, а речи в таком случае о пластиковой гофре и вовсе нет.

В доме, где планируется проживание людей, используются провода с медными жилами. Их можно пропускать через конструкции здания, не используя при этом какие-либо втулки или трубки. Однако, можно, к примеру, использовать уже упомянутую стальную трубу или специальные металлические проходные гильзы.
В деревянной стене отмечается место, где будет просверлено отверстие. Его диаметр должен определяться по размеру трубы, в которой будет размещаться проводник. Для заполнения трубы можно использовать асбестовый шнур, который обматывается вокруг кабеля и плотно забивается в трубу с обеих сторон.

Металлические каналы обязательно следует заземлить.

Провода нужно использовать те, как мы уже упоминали, которые не проводят горение (маркируются индексом НГ) и обладают пониженной дымовыделением (маркируются индексом LS). Монтировать трассы следует по углам, чтобы избежать образования конденсата на коробах.
Отдельно стоит отметить, что нельзя вести проводку через элементы конструкции, которые испытывают несущую нагрузку.

Итак, каковы основные правила прокладки проводки в деревянных домах? Нужно подбирать правильные ее элементы (к примеру, речь о сечении проводов или параметрах защиты). Нельзя экономить на защитных автоматах – чем они лучше (от известного производителя, дорогие), тем больше вероятности, что они «спасут» вас в определенный момент. Нельзя соединять медные и алюминиевые провода, ни в коем случае нельзя допускать образования так называемых «скруток», самодельных соединений, особенно если они будут вмонтированы в стены. В идеале нужно добиться минимизации количества распаечных коробок или вообще уйти от них и пойти лучше на перерасход кабеля.

И еще одно – если вы не являетесь профессиональным электриком, лучше доверьте прокладку системы электроснабжения дома тому, кто на этом «собаку съел». Тут экономить ни в коем случае нельзя, подавляющее количество пожаров во всех типов строений происходит от неисправности электропроводки. Если на «собаку» рассчитывать не придется, нужно искать максимально приемлемый вариант, хотя бы на уровне «кошки».

прокладка кабеля с пошаговой инструкцией

Многие владельцы деревянных строений смогли убедиться, что они обладают массой преимуществ перед кирпичными и иными сооружениями. Несмотря на это у деревянных зданий имеется и ряд минусов, среди которых особенно следует подчеркнуть быстрое возгорание.

Зачастую такие вот пожары случаются не из-за банальных причин в виде неаккуратного обращения с каминами, печами и иными отопительными приборами, а из-за неправильного расположения электропроводки и ее заранее неверного варианта установки.

Электропроводка: как ее не следует прокладывать

Правила устройства электроустановок или ПУЭ, является библией каждого электрика и именно в них указано как именно необходимо монтировать электропроводку. Если следовать этим правилам, эксплуатация дома станет максимально безопасной, а сам монтаж надежным и долговечным.

Согласно ПУЭ прокладка кабеля по деревянным конструкциям жилого дома и особенно облицовка легко воспламеняемыми материалами категорически запрещена. Будет большой ошибкой, если довериться качественной обмотке проводки, поскольку конструкция любого кабеля предусматривает огромное множество различных процессов, которые в принципе предугадать невозможно.

К ним можно отнести:

Деформация проводки на микроуровне.

Температурные перепады.
Повышение и понижение влажности воздуха.
Вероятность накопления пыли.

Иногда когда электропроводка в деревянном доме протянута параллельно друг к другу, в особенности при отсутствии защиты от основания и когда в электросети напряжение повышается, может возникнуть пожар.

Опять же, как гласят правило, а именно пункт 7.1.38 ПУЭ, монтаж скрытой электропроводки в деревянном доме не может быть осуществлен поверх деревянных конструкций. Также запрещается помещать кабеля в пластмассовые короба и гофры.

Почему нельзя устанавливать пластмассовые комплектующие? Потому что из-за них могут возникнуть опасные ситуации, образующиеся по причине вредительства грызунами и накапливания древесной пыли, которая чрезвычайно горючая.

Важно заметить, что если загорается скрытая проводка, пусть даже спрятанная в гофру, повышенная температура обязательно передастся на стены, так как любое гофрированное изделие не в состоянии препятствовать высоким температурам.

В связи с этим, некоторые строители интересуется, а зачем тогда нужна гофра и в чем ее смысл? На самом деле гофрированные конструкции необходимы, поскольку их предназначение носит характер в выдерживании короткого замыкания и без прогорания в то время, которое необходимо для самостоятельного затухания.

При необходимости полноценного действия необходимо использовать стальные составляющие, которые как раз и рекомендуют эти самые правила.

Как правильно прокладывать проводку

Сегодня каждый электрик, если его спросить, может ответить что способов монтажа электропроводки немало, но если электроустановка будет согласно ПУЭ – их всего лишь несколько. Самое главное на чем необходимо акцентироваться, это противопожарные требования, причем неважно проектирование это или монтаж.

Если рассмотреть монтаж проводки в строении из оцилиндрованных бревен, можно увидеть что она проходит исключительно невоспламеняемых каналах. Если возгорание и случается, то оно тут же гасится в самом коробе.

Главное правило, не нужно стремиться и ставить на первое место исключительный дизайн и визуальную красоту! Если все это не опустить, то подобной красоты можно лишиться и вдобавок пострадать самому.

Лучше всего в деревянном доме при прокладке провода скрывать именно металлических трубах и стальных коробах, которые можно спрятать в многочисленных пустотах. Если же прокладывать кабеля в гофре и монтажных коробках, исключительно негорючих материалов, то необходимо заранее подготовить для монтажа специальные прокладки в виде:

Штукатурки.
Гипса.
Бетона.

Выбор толщины этих прокладок должен подбираться в индивидуальном порядке в зависимости от характеристики того или иного кабеля.

Если соблюдать правила устройства электроустановок, то самым надежным является монтаж в коробах и трубах из стали, либо из меди. Например медные трубы при надобности можно согнуть под необходимым углом самостоятельно и без лишних усилий, а это является весомым преимуществом при разветвленной схеме энергоснабжения.

Если же при прокладке кабеля в деревянном доме по ПУЭ применить стальные трубы, то для их монтажа рекомендуется пригласить квалифицированных рабочих, поскольку работа со сталью значительно сложнее, особенно если замена происходит частями.

Опять же, сноровки требует и разрезание заостренных кромок на коробах и если этого не сделать, проводка может сильно пострадать.

С чего следует начать

Без ПУЭ нельзя сделать в буквальном смысле ни одного шага при любых действиях, которые касаются электропроводки, в том числе и при подборе и разметке линии электропроводки.

При разметке желательно стараться, чтобы возможное число с изгибами и поворотами было как можно меньше, а в местах, где монтаж электропроводки возможен, но осложнен сложными архитектурными решениям, строго обязательно использовать распаечные коробки.

Правила ПУЭ категорически запрещают устанавливать распаечные коробки в труднодоступных местах. У них должен быть абсолютно свободный доступ, который может понадобиться в непредвиденных ситуациях.

Для того чтобы не повредить конструкцию дома, стальные либо медные трубы расположить следует с необходимым расчетом. В зависимости от электропроводки, осуществляется выбор необходимая толщина трубок и их сечение, поскольку сам кабель по правилам может занимать до 40% внутреннего пространства и при необходимости легко протягиваться в полости трубы.

Если же принято прокладывать не один провод, а 2 или 3 то трубу следует подобрать большего диаметра, поскольку правила остаются прежними – до 40%.

Также следует произвести расчет сопротивления изоляции и делается это до того момента как начнется монтаж проводки. Необходимо это для того:

Чтобы можно было определить, соответствует ли провод на требования.
Выяснить возможные повреждения изоляции во время транспортировки и хранения.
Для соблюдения все тех же правил, касаемо подготовительного этапа.

Как выбрать электропроводку

Когда подошел к завершению этап, включающий в себя разметку узлов и разработку схем, необходимо выбрать сам провод, который и придется использовать для укладки. Деревянным конструкциям следует выбирать провода таких маркировок:

ВВГнг-ПLS.
ВВГнг (А).
ВВГнгLS.
ВВГнг-П (А).
NYM.

Провода ВВГнг (А) или ВВГнг-П (А) имеют цельножильную медную конструкцию и двойную изоляцию. Внутренний слой выполнен строго из негорючего ПВХ и что главное, каждая жила защищена отдельно и имеет собственную расцветку, что значительно облегчает монтаж любых типов розеток, приборов освещения, выключателей и т.д. Второй вид изоляции выполнен в виде композитного пластика и обтягивает провод снаружи. Применять его можно в самых разнообразных местах с температурным режимом от -50 до +50 градусов Цельсия.

Что касается кабелей с маркировкой ВВГнг LS, ВВГнг-П LS, то они в принципе ничем не отличаются по своим параметрам. Единственная отличительная особенность в том, что при нагреве у них отсутствуют выделения вредных веществ.

И наконец, электропровод марки NYM. У этого кабеля имеются 3 слоя изоляции, и изготавливается он по ГОСТ 22483. Изоляция этого кабеля заключается:

Каждая жила защищена собственным слоем.
Все жилы в пучке повторно изолируются.
После этого изоляция происходит в виде заключения всей конструкции в ПВХ-оболочку.

Как выбрать места для выключателей и розеток

Когда определены места, где намечено монтировать розетки с выключателями, для начала следует специальными насадками и дрелью высверлить гнезда. В эти гнезда необходимо установить металлические коробки, монтируются которые на тех же правилах что и любые другие распаечные аналоги.

Крайне важно при монтаже обеспечить заземление. Если при протягивании провода непрерывность цепи достигнута, то заземление можно установить через распределительный щиток.

Само устройство закрепления металлических коробок к трубам основано на сварке и пайке. Существуют конечно и иные возможности, но в деревянных строениях этот способ обладает максимальной надежностью:

За счет пайки и сварки контакты достигается максимальная прочность.
Защита от воздействий внешней среды в виде коррозии.
Такие скрепления в состоянии выдержать механические нагрузки извне.

В зависимости от того какие трубы используются, принимается решение о подключении к коробке. Например при работе с медными трубами, все края в коробе развальцовываются, а со стальными аналогами подключение происходит с помощью гаек. Для этого предварительно на окончании труб нужно нарезать резьбу.

Все гайки нужно обязательно обработать, поскольку от этого зависит как качество монтажа, так и их дальнейшая эксплуатация. При выборе коробок для установки выключателей с розетками, как распределительных так и технологических, необходимо удостовериться на соответствие требований класса IP -54. Только при этом условии можно гарантированно получить максимальную уверенность, что коробку при эксплуатации не проникнет ни влага, ни пыль.

Последний этап: испытание проводки

Когда все монтажные работы завершены, коробки и трубы установлены, следует проверить устройство заземления. Необходимо это для того чтобы определить насколько надежно зафиксированы все элементы общей цепи.

Если проверка показала что все требования ПУЭ соблюдены в абсолютной точности, можно заняться протяжкой электропровода.

Крайне важно при протяжке электропроводки и фиксации в коробках оставлять допуск, поскольку иногда система подключений может измениться, и если запаса длины нет, то придется отрезок схемы электрифицировать заново.

Если материал возведенного здания дерево, то по правилам ПУЭ разрешается применять кабеля только с 3 или 5 жилами. Также в обязательном порядке применяется заземление. Если же сеть электропроводки заземлением не оборудована объект к сдаче считается неподготовленным.

Подведя итоги можно добавить, что как именно будет весь прокладываемый путь электропроводки, конечно же решает заказчик. Конечно же следует учитывать факторы усадки деревянного дома и горючесть материала. Что касается строителей, то по сути им все равно, как им скажут они, так и сделают. Решать должен только заказчик строительства и следовать ПУЭ или дизайну и эстетике, это его право.

Видео: скрытая проводка в деревянном доме

всё про ремонт и обустройство жилья

07.

06.2021

Правила монтажа электропроводки в деревянном доме

Стены, потолки и полы в деревянном доме подвержены горению, поэтому к монтажу электропроводки предъявляются особые требования. В результате перегрузки или короткого замыкания, электропроводка деревянного дома должна быть надёжно защищена от возгорания.

Давайте рассмотрим основные правила, которые касаются монтажа электропроводки в деревянном доме, согласно ПУЭ и ГОСТам. Статья носит ознакомительный характер, и при прокладке проводки в деревянном доме, лучше всё-таки обращаться за помощью к официальным документам, регламентирующим данный процесс.

Монтаж электропроводки в деревянном доме

Правила прокладки электропроводки и требования, регламентируются ПУЭ-7 (радел 2.1).

При этом важными моментами при прокладке проводов и кабелей в деревянных домах, считаются следующие:

В обязательном порядке вся электропроводка в деревянном доме должна быть изолирована от сгораемых поверхностей, несгораемыми материалами. Как правило, для электропроводки в деревянных домах используются качественные провода, например, кабель NYM, ВВГнг-LS и другие;
Жилы проводников должны быть медными. Какой кабель лучше, медный или алюминиевый, читайте на сайте elektriksam.ru ;
Если вы ещё не определились с типом электропроводки, то лучше отдать предпочтение открытой проводке. Скрытую электропроводку в деревянном доме допускается делать, но только при наличии ее защиты несгораемыми материалами со всех сторон. Это могут быть как специальные кабель каналы, так и алебастр, штукатурка и другие материалы, которые не поддерживают горение;
Проводка в деревянном доме должна быть сделана с небольшим запасом мощности в 20-30%. Это обезопасит её от перегрузок и возможного возгорания вследствие этого;
Согласно ПУЭ, в деревянном доме обязательно должно быть заземление для линий TN-S и TN-C-S. Отдельные линии электропроводки в доме должны быть защищены вводными автоматами и УЗО (устройство автоматического отключения).

Единственное исключение составляют каркасные дома, для строительства которых применялась древесина.

В таких домах допускается прокладывать скрытую электропроводку, в пустотах с утеплителем, который сделан из несгораемых материалов.

Процесс прокладывания электропроводки

Сам процесс монтажа электропроводки в деревянном доме мало чем отличается от монтажных работ, выполняемых в каком-либо другом строении.

Он состоит из следующих этапов:

Составление схемы электропроводки;
Прокладки кабеля от линии электропередач в деревянный дом;
Разводке и соединении проводов.

Существует несколько способов прокладки кабеля от линии электропередач в дом — воздушный и подземный.

Подземный монтаж кабеля, достаточно трудоёмкий процесс, однако кабель в данном случае будет надёжно защищён от ветра и непогоды. В большинстве случаев, из-за дорогостоящих работ, частники выбирают первый способ прокладки кабеля к дому (по воздуху).

Электропитание – это неотъемлемый элемент любого современного здания. Что касается домов, материалом для строительства которых выступает дерево, то монтаж проводки в этой ситуации имеет свою специфику. Так, чтобы подключить строение к сети, понадобится протянуть кабель от ближайшей подстанции, и при этом ещё потребуется строго следовать технике безопасности.

Краткое содержимое статьи:

Критерии, которым должна отвечать электропроводка в деревянном доме

Сегодня многие владельцы дачных участков предпочитают строить деревянные дома. Это объясняется экологичностью и уникальной эстетичностью древесины. Но не стоит забывать о том, что дерево – пожароопасный материал, который может легко воспламениться. Вследствие этого, к проводке в таких зданиях предъявляется определённое количество требований.

Самое главное из них – безопасность. Кабели должны быть уложены так, чтобы риск того, что они перегреются и воспламенятся, был минимальным. Также необходимо принять меры для предотвращения перемещения открытого огня на примыкающие конструкции.

Все элементы проводки должны выдерживать расчётную нагрузку. Чтобы предотвратить перегрев провода, сечение кабеля нужно подбирать с запасом, величина которого может варьироваться от 20 до 30%.

Необходимо позаботится также об изоляции узла ввода – он не должен вплотную соприкасаться с деревянными конструкциями. Оптимально, если вы поместите электрощит в помещение, стены которого выполнены из негорючих материалов.

Говоря о проводниках, то лучше остановиться на 3-х жильном медном кабеле с изоляцией из какого-либо негорючего материала. Укладывать провод в гофре из поливинилхлорида запрещается.

Номинал токов выключателя должен соответствовать напряжению на участке. Количество выключателей зависит от числа групп в электросети.

Способы проведения электропитания

Какую проводку использовать для деревянного дома – открытую или закрытую? Первый способ предполагает внешнее размещение проводов на стенах и потолке. Кабели в этом случае крепят в специальных кабель-каналах, на изоляторах или на скобах.

Второй метод можно использовать, если помещения ещё не были окончательно отделаны. Провода в такой ситуации укладывают в металлическую гофру или трубу. Это довольно дорогостоящий способ, но зато кабели будут надёжно спрятаны.

Выбор типа проводки в деревянном доме зависит от опытности электрика и наличия или отсутствия инструментов для производства конкретных работ.

Составляем схему

Перед тем, как приступить к монтажным работам по установке электрики, необходимо составить общую схему проводки в деревянном доме. За ориентир нужно брать требования соответствующего ГОСТа.

При создании плана расположения проводов, нужно учитывать следующие правила для прокладки проводки:

Места, где будут располагаться важнейшие узлы электропроводки, должны быть лёгкодоступными.
Выключатели нужно разместить так, чтобы их не скрывали предметы меблировки. Оптимальное расстояние от уровня пола – 1 метр.
Определяясь с местоположением розеток, надо учесть тот факт, что желательно, чтобы подключение бытовой техники не требовало использование удлинителей. Считается, что на каждые 6 м² должна приходиться одна электророзетка. Но этому правилу не всегда следуют.
Количество скруток и изгибов проводов должно быть минимальным. От скруток лучше и вовсе отказаться. Разводка допустима как нижняя, так и верхняя.
Соединение проводов обязано осуществляться посредством распределительных коробок.

Поделиться с друзьями:

Твитнуть

Отправить

Класснуть

пошаговая инструкция, правила ПУЭ, схемы, скрытая и открытая проводка + фото и видео

Технология устройства проводки в деревянных домах имеет свои особенности. Мало того, что для подключения к сети нужно будет тянуть кабель от ближайшей подстанции, так и проводка внутри помещения должна быть выполнена с соблюдением особых норм безопасности.

Содержание

1 Требования к электропроводке
- 1.1 Правила
2 Подготовка проекта электроснабжения
- 2.1 Выбор проводов и устройств
- 2.2 Выбор входного кабеля и автоматики
- 2.3 Тип однофазного питания
3 Электропроводка в деревянном доме своими руками – пошаговая инструкция
- 3.1 Установка распределительного щита
- 3.2 Видео по теме: сборка и разводка распределительного щита
- 3.3 Кабельный ввод в помещение
- 3.4 Установка верхних выключателей и розеток
- 3.5 Соединение проводов и контактов
- 3.6 Способы открытой проводки
- 3.7 Видео по теме: Наружная проводка в кабель-каналах
- 3.8 Скрытая проводка в деревянном доме
- 3. 9 Заземление и установка УЗО
4 Ошибки установки
5 Проверка проводки
- 5.1 Видео по теме: монтаж скрытой проводки в деревянном доме

Требования к электропроводке

Древесина – самый популярный материал, используемый при строительстве частного жилья. Несмотря на свои достоинства, древесина является горючим и легко воспламеняющимся материалом.

Вне зависимости от материала — кирпич, газосиликатные блоки, бетон, брус, при возникновении пожара открытый огонь кидается на мебель и интерьер помещения. Сначала сгорает все в помещении, а после начинают гореть несущие стены, перегородки и крыша.

Основные требования к электропроводке в зданиях из дерева:

Безопасность — электропроводка должна прокладываться таким образом, чтобы свести к минимуму вероятность перегрева и возгорания кабеля, а также исключить передачу открытого пламени на соседние деревянные конструкции.
Конструкция — технические характеристики и эксплуатационные качества используемых проводов и комплектующих должны соответствовать расчетной пиковой нагрузке на конкретный участок электросети. Для предотвращения нагрева сечение кабеля выбирают с запасом 20-30%.
Способ прокладки — электрификацию деревянных зданий предпочтительно выполнять открытым способом. Это позволяет беспрепятственно и через равные промежутки времени диагностировать состояние электросети.
Изоляция — место расположения вводного блока (электрощита) должно быть изолировано от сопряжения с деревянными конструкциями. Идеально, если электрощит будет установлен в помещении с перегородкой из негорючих материалов.
Проводник — в качестве проводника лучше использовать трехжильный медный кабель с изоляцией из негорючих материалов. Категорически запрещается прокладывать кабель в гофре ПВХ.
Автоматика — на каждую группу в электросети должен быть установлен автоматический выключатель. Номинальный ток автоматического выключателя выбирается в соответствии с нагрузкой на объекте. Крайне не рекомендуется завышать номинал тока, так как это приведет к перегреву проводника.

Не рекомендуется проводить самостоятельную прокладку силового кабеля и монтаж электросети без соответствующего опыта — это должны делать специалисты. Но знать основные правила электрификации обязан каждый владелец частного дома. Это позволит ему диагностировать существующую проводку, а также даст возможность контролировать качество работы наемных электриков.

Правила устройства электроустановок

Правила устройства электроустановок — основной документ по проектированию электропроводки

Общие требования и правила по электромонтажу изложены в следующих документах:

ПУЭ, редакция 7 — основной документ, применяемый при проектировании электропроводки энергосистема. Подробно описывается выбор проводника, распределительного устройства, автоматики и освещения.
СНиП 3.05–06–85 — Устройство электропроводки в старых и новых домах. Способы прокладки и правила ввода силового кабеля в жилое помещение.
СНиП 31–02 — Требования к устройству системы электроснабжения жилых домов. Документ соответствует правилам и положениям, описанным в ПУЭ.

Информация, содержащаяся в этих источниках, описана техническим языком и не может быть понята неквалифицированным специалистом. Для самостоятельного изучения рекомендуем опираться на «Правила устройства электроустановок», так как в этом документе наиболее четко сформулированы значения и понятия, необходимые для проведения электромонтажа в частных домах.

Составление проекта электроснабжения

Пример двух схем электросети в деревянном доме

Электрификация жилого дома начинается с разработки индивидуального проекта. Для этого необходимо заполнить заявление в филиале ОАО «Региональные электрические сети» по месту жительства.

После рассмотрения заявки органом управления будет подготовлен договор и технические условия, необходимые для подключения к местной электрической сети. Затем можно приступить к конструированию блока питания, которое выполняется в следующей последовательности:

При составлении проекта следует руководствоваться ПУЭ. По этому документу электропроводка прокладывается строго в вертикальном или горизонтальном направлении. Оптимальный угол поворота — 90 ^o .

Розеточная группа, выключатели и распределительные коробки должны располагаться на открытых площадках со свободным доступом. Обычно выключатели монтируют в 80–150 см от пола, а розетку или розеточную группу — в 50–80 см. Количество розеток варьируется от 1 до 6. Точное количество зависит от размера помещения, но не менее одной штуки на 6м ² .

При проектировании кабельной трассы следует учитывать, что минимальное расстояние от проемов должно быть не менее 10 см. Если трос может касаться металлических элементов по ходу трассы, он будет убран на 15-30 см в любую удобную сторону.

Выбор провода и устройства

Сечение провода с учетом суммарной мощности электроснабжения

При устройстве частных электросетей применяют кабели двух типов: NYM и ВВГнг. Кабель типа NYM — силовой кабель, соответствующий европейским стандартам и применяемый для прокладки электрических сетей с номинальным напряжением не более 660 В. Кабель ВВГнг — силовой кабель неизолированный, в двойной виниловой оплетке, работающий в сетях с постоянным напряжением мощностью не более 1 кВт.

Сечение кабеля для прокладки электрических сетей определяется в «мм ²». Для обозначения маркировка наносится на изоляцию кабеля и обозначается двумя цифрами. Первая цифра обозначает количество жил внутри одной изоляции. Вторая цифра — площадь поперечного сечения проводника. Например, когда электрик говорит, что нужен трехжильный медный кабель полтора квадрата, имеется в виду кабель NYM 3х1,5 мм.

Самый простой способ определить минимальное сечение жилы силового кабеля для конкретного участка сети – это специальная таблица. Этот метод проверен, так как используется при проектировании электрических сетей в многоквартирных домах. С таблицей выбора сечения жилы вы можете ознакомиться на фото выше.

Как правило, для розеточных групп используется медный кабель сечением 2,5–4 мм, а для освещения – алюминиевый кабель сечением 1,5–2,5 мм. В случае с деревянными домами рекомендуется использовать только медную проводку, так как это защитит электросеть от перегрева.

Провод различных сечений для монтажа электропроводки в деревянном доме

Согласно ПУЭ каждый участок электросети оборудуется устройством защитного отключения и автоматическим выключателем, рассчитанным на соответствующие показатели тока. Для расчета силы тока используется стандартная формула –I=P/U·cosφ, где:

I – сила тока;
Р — суммарная мощность электроприборов, присоединяемых к одному участку электрической сети;
U — напряжение в сети;
cosφ — постоянный коэффициент. В бытовых сетях он почти всегда равен 1.

Например, требуется определить силу тока для участка сети, к которому будет подключаться бытовая техника общей мощностью 3 кВт. I = 3000/220 = 13,64 А. С учетом небольшого запаса и округления получается, что для этого участка требуется УЗО и дифомат на номинальный ток 16А.

УЗО и автоматический выключатель для электропроводки

Для определения типа автоматического выключателя необходимо рассчитать минимальную силу тока при коротком замыкании: I _КЗ = 3260 х S/L, где S — сечение проводника в мм2, L — длина проводника в м. Обычно в сетях со смешанной нагрузкой, которые будут представлены в большинстве частных домов, используются автоматы типа С.

Розетки подбираются с учетом мощности электроприборов. Обычно это розетки с заземлением, рассчитанные на ток 16 А. Стоит помнить, что если в конкретном помещении планируется использование нескольких электроприборов, то лучше установить розеточную группу на 2-3 изделия, чем в дальнейшем использовать «тройник».

Подборка вводного кабеля и автоматика

Слева электросчетчик, слева УЗО с вводным кабелем

Подборка вводного кабеля и дифавтомат осуществляется по аналогии с проводником для местных участков мощности сетка. Для этого необходимо рассчитать предполагаемую нагрузку на сеть, просуммировав максимальную мощность всех подключенных электроприборов. Мощность устройства указывается в спецификации или инструкции по эксплуатации.

Вводной дифомат подбирается с учетом фазы сети и номинальных токов таким образом, чтобы при пиковых нагрузках конструкция не обесточивалась, а возникал только обрыв в электрощите.

Для электропроводки в частных деревянных домах применяют одно- или двухполюсный автомат, который устанавливается после электросчетчика. Более подробно расчет силы тока для подбора УЗО и дифатомата был описан в предыдущем разделе.

Тип однофазного питания

Схема однофазного электроснабжения

Однофазная электрическая сеть является наиболее распространенным способом электрификации частных домов и типовых квартир. Номинальное напряжение в однофазной сети 220 В частотой 50 Гц.

Для питания здания используется двухжильный или трехжильный силовой кабель, который подводится от местной подстанции к электрощиту внутри здания.

В первом случае используется двухжильный кабель без заземления. Во втором случае используется трехжильный кабель с рабочей «фазой» (L), обратным «нулем» (N) и защитным заземлением.

Вам может понравиться идея обустройства электропроводки в стиле ретро. Более подробно об установке системы в деревянном доме в нашем следующем материале: https://aquatechn.com/ru/ehlektrosnabzhenie/retro-provodka-v-derevyannom-dome.html.

Электропроводка в деревянном доме своими руками – пошаговая инструкция

Оптимально, если распределительный щит будет установлен в специальном помещении с бетонной перегородкой или стеной

Технология монтажа электропроводки в деревянном доме будет состоять из нескольких этапы: подвод силового кабеля в дом, установка распределительного щита, прокладка кабельной трассы, установка выключателей и розеток, подключение контактов и проверка исправности.

Для работы потребуется подготовить электродрель с корончатой насадкой, отвертку, кресто-шлицевую отвертку, индикаторную отвертку и защитные резиновые перчатки.

Установка распределительного щита

Распределительный щит для частного дома на 12-24 модуля

Распределительный щит — устройство для ввода силового кабеля и распределения поступающей электрической энергии. Внутри распределительного щита находится электрооборудование, отвечающее за подключение, учет, безопасность и правильную работу системы электроснабжения.

Готовые распределительные щиты от производителя представляют собой пластиковую, металлическую или комбинированную коробку с дверью, дин-рейкой, нулевой и заземляющей шиной. Размеры щита подбираются по количеству используемых модулей. Для деревянных домов достаточно щита на 12-15 модулей.

Установка щитка состоит из нескольких этапов:

Распределительный щит монтируется в вертикальном положении на высоте 120-150 см от пола. Оптимально, если соприкасающаяся поверхность выполнена из бетона, кирпича или газосиликатного блока. В деревянном доме лучше выделить специальное подсобное помещение, где есть возможность обустроить подходящую поверхность.
Для установки щита потребуется снять переднюю часть с дверцей, которая фиксируется на пластиковых защелках или маленьких шурупах. На поверхность стены наносится разметка, и сверлятся отверстия для пластиковых дюбелей.
Пример расположения распределительных щитов в жилых домах
Для крепления тыльная сторона створок прислоняется к стене и «закусывает» шурупы. После выравнивания саморезы вкручиваются до упора. Затем на вводе каждой линии на DIN-рейку устанавливаются УЗО, счетчик, двухполюсные автоматы. Модули монтируются в порядке убывания силы тока.
Для соединения машин нарезаются перемычки с кабеля или гребенчатой шины. При использовании перемычек кабель зачищается на 1 см. Гребенка нарезается по количеству установленных машин.

При использовании щитка на 16-24 модуля, как правило, в нем две din-рейки. На верхнюю направляющую лучше установить вводной автомат, счетчик и УЗО в необходимом количестве.

На нижней дыньке будут расположены автоматические выключатели. Такой тип распределения модулей позволит быстрее и удобнее подключиться. После монтажа всех элементов рекомендуется промаркировать модули с учетом их группы. Последовательность сборки щита показана на видео ниже.

Видео на тему: Сборка и разводка распределительного щита

Ввод кабеля в помещение

Прокладка силового кабеля в многоквартирный дом по воздуху

Ввод силового кабеля в жилой дом может быть выполнен двумя способами: подземным и воздушным. Первый способ надежнее, так как будет использоваться бронированный трос, защищенный гофрированной трубой. При этом сама проводка будет располагаться под 30-40-сантиметровым слоем земли.

Для прокладки кабеля выкапывается траншея глубиной 70–80 см. На дно траншеи насыпают слой мелкозернистого песка 15–20 см и хорошо утрамбовывают. Далее на песчаную подушку укладывается защитная гофра, через которую пропускается армированный трос. Затем гофрированную трубу засыпают песком слоем 10-15 см. В конце труба полностью замурована в землю.

Прокладка силового кабеля к жилому зданию под землей

Ввод кабеля по воздуху производится в случаях, когда расстояние между домом и подстанцией слишком велико. Для этого используется трос с несущим тросом, который протягивается между несущим и жилым зданиями. Если расстояние от столба до дома превышает 20 м, то между ними устанавливается промежуточная опора.

При прокладке силового кабеля через несущую стену на стыке устанавливается муфта из негорючих материалов. Оптимально, если кабель будет вставлен в непосредственной близости от расположения распределительного щита.

Установка накладных выключателей и розеток

Снятие кнопки и передней части розетки перед установкой

Накладные выключатели и розетки применяются как при открытом, так и при скрытом способе проводки. Технология установки автоматического выключателя и розетки аналогична, поэтому в качестве примера возьмем процесс установки автоматического выключателя от Schneider Electric.

Процесс установки состоит из следующих действий:

Аккуратно выньте ключ выключателя. Для этого возьмитесь за края клавиши и потяните на себя.
Осторожно снимите переднюю панель изделия. Для этого сожмите пластиковые фиксаторы по краям переключателя и снимите панель.
Демонтаж и монтаж настенной розетки с помощью дюбелей и гвоздей
Под передней панелью находится механизм переключения, который легко вынимается из корпуса с помощью отвертки.
Для крепления выключателя прикладываем тыльную сторону изделия к стене, выравниваем по уровню и наносим разметку для креплений.
Сверлим отверстия в стене с помощью электродрели. После закрепляем корпус с помощью дюбель-гвоздей.
«Фаза» и «ноль» подключения к выходным клеммам
Кабель вставляется в выключатель через штекер в верхней части изделия. Для этого часть пенька срезается острым ножом.
Для подключения выключателя потребуется пропустить кабель внутри корпуса и зачистить его конец на 8-10 мм.
Белый провод (фаза) подключается к клемме с маркировкой «L», а синий (нулевой) кабель подключается к клемме с маркировкой «N». После подключения кабель фиксируется с помощью болтов на клеммах.

В конце проверяется работоспособность выключателя и производится окончательная сборка. Технология монтажа накладной розетки аналогична. Как правило, для подключения розеток используется трехжильный кабель, поэтому при подключении присутствует желто-зеленый кабель (земля), который подключается к центральной клемме.

Соединение проводов и контактов

Клеммная колодка с зажимными винтами

При монтаже электропроводки в деревянном доме не допускается использование «скруток». В идеале часть кабеля от дифавтомата до точки потребления будет выполнена из цельного куска провода.

Для этого перед разделкой кабеля необходимо разметить поверхность стены. Далее с помощью рулетки нужно будет измерить трассу кабеля и только после этого отрезать кабель с запасом 20 см.

Клеммные колодки Wago для электропроводки

Если кабельное соединение неизбежно, то для этого лучше использовать:

Клеммная колодка — подразделяют на изделия с стяжным винтом и прижимными пластинами. Последние более оптимальны, т.к. пластина используется для контакта кабеля и шины, что не повреждает токопроводящую жилу.
Пружинная клемма — самый простой и эффективный способ соединения, при котором жила удерживается и контактирует с пластиной благодаря пружинному зажиму. Его можно использовать для соединения как алюминиевых, так и медных кабелей.

При монтаже электропроводки в деревянном доме рекомендуем использовать клеммники фирмы Wago. Продукция отличается высоким качеством сборки и имеет широкий ассортимент изделий для кабелей различных сечений. Для подключения достаточно зачистить кабель на 10 мм, поднять прижимные рычаги вверх и вставить кабель в отверстие клеммы.

Способы открытой проводки

Закрытая ретро проводка с использованием керамических розеток и изоляторов

Открытая проводка — лучшее решение для проводки в деревянном доме. Открытый способ прокладки кабеля от распределительного щита до точки потребления используется давно – раньше кабель располагался на керамических изоляторах. Таким образом, электропроводка не имела прямого контакта с деревянной стеной.

Сейчас эта технология называется ретро-проводкой и применяется в помещениях, где суммарная пиковая мощность достаточно мала и не превышает 4 кВт. В жилых домах с высокими пиковыми нагрузками эта технология имеет множество недостатков и ограничений.

Открытая электропроводка в деревянном доме без дополнительной изоляции

Для устройства открытой электропроводки принято использовать:

Электропроводник сечением до 6 мм2 может монтироваться непосредственно на поверхность стены . Для фиксации кабеля используются специальные клипсы из негорючего пластика. При выборе кабеля человек должен отдавать предпочтение изделиям с медной жилой, имеющей двойную и тройную оплетку. При использовании кабеля с обычной изоляцией проводка защищена негорючей прокладкой, которая закрепляется по трассе и выступает на 8-10 мм с обеих сторон жилы.
Прокладка кабеля в полимерных кабельных каналах. Кабель-канал выбирается с учетом декоративных и технических требований. Есть изделия как для одиночных проводников, так и для группы параллельных линий электропередач. Кабельный канал крепится на саморезы по дереву, а для защиты проводки используется пластиковая или металлическая передняя крышка. При необходимости ремонта крышку можно легко снять.
Открытая проводка в деревянном доме в кабель-каналах
Электропроводка в металлической гофрированной трубе диаметром до 2 см. В таком изделии размещается несколько кабелей, что упрощает разводку для паяльных коробок и розеточных групп. Металлическое гофрирование обеспечивает дополнительную защиту от механических повреждений. Для прокладки используются зажимы из негорючих материалов, которые создают зазор 10 мм между стеной и кабелем.
Монтаж электропроводки в прямых металлических или полимерных трубах. Технология аналогична описанным выше методам. Труба обеспечивает хорошую защиту кабеля от перегрева и возгорания, но при ремонте потребуется полностью демонтировать проблемный участок проводки.

Некоторые домовладельцы используют комбинированный подход. Для прокладки кабеля на прямых участках используется стальная прямая труба, а в качестве поворотных элементов используется металлическая гофра. Такой подход нельзя назвать эстетически привлекательным, но он очень надежен. В целях безопасности все металлические трубы и другие элементы должны быть подключены к контуру заземления.

Видео по теме: Наружная проводка в кабель-каналах

Скрытая проводка в деревянном доме

Установка розеток и скрытая проводка в деревянном доме

Технология скрытой проводки при обустройстве частного жилья не снискала большой популярности из-за большого объема работ, которые необходимо провести в процессе прокладки кабеля. К тому же многие домовладельцы не хотят обшивать внутреннее пространство, что нецелесообразно при скрытой прокладке.

В общих случаях скрытая электропроводка в деревянном доме выполняется с учетом следующих требований:

Электропроводка размещается в несгораемом корпусе. Например, это может быть стальная труба или металлическая гофра. При этом внутренняя поверхность стальных труб должна быть оцинкована. Нельзя прокладывать оголенный кабель без дополнительной защиты.
Горизонтальный участок трубы уложен с уклоном для стока конденсата в нижнюю часть трубы. При необходимости просверливаются небольшие отверстия в местах предполагаемого скопления влаги. Поворотные участки трубы выполнены из резьбовых элементов, которые соединяются сваркой или пайкой.
Розетки для розеток и выключателей должны быть изготовлены из металла и соединены с шиной заземления. Место входа трубы в раструб надежно герметизировано. На выходе кабеля из трубы устанавливается специальная пластиковая заглушка.

Заземление и установка УЗО

Подготовка траншеи и установка контура заземления вблизи жилого дома

В дополнение к заземляющей шине в распределительной коробке для обеспечения надежной защиты электрооборудования и бытовых приборов с металлическим кожухом , потребуется полноценный заземляющий контур.

Для этого выполните следующие действия:

В непосредственной близости от дома к уголку приваривается прут арматуры 50–70 см. Идеально, если после засыпки арматура будет торчать из земли на 20–30 см. На конец стержня укладывается медный кабель сечением 2,5–4 мм, который укладывается в распределительный щит и подключается к УЗО.

В нашей следующей статье вы узнаете, как правильно выбрать УЗО для квартиры и дома: https://aquatechn.com/en/ehlektrosnabzhenie/kak-vyibrat-uzo.html.

Ошибки при монтаже

Использование пластиковых натяжек и гофры из ПВХ – две самые распространенные ошибки при монтаже электропроводки в деревянном доме

По статистике, большинство пожаров в деревянных домах возникает из-за нарушений при монтаже и эксплуатации электропроводки. Среди основных ошибок можно выделить следующие:

Скрытая проводка под потолком — прокладка кабеля без дополнительной изоляции в настиле в непосредственной близости от деревянных поверхностей. Если сечение кабеля выбрано неправильно, это приведет к его быстрому перегреву и возгоранию, что в данном случае чревато пожаром.
Прокладка кабеля под плинтусом — небольшое пространство и контакт кабеля с деревянным или пластиковым плинтусом может привести к его перегреву. Кабель можно прокладывать под плинтусом, но он должен быть специальной конструкции с зазорами 10-15 мм.
Применение гофрированных труб ПВХ — при монтаже электропроводки в деревянных домах следует отказаться от использования гофрированных труб ПВХ. Их лучше заменить свободными кабель-каналами или гофрой из металла.
Прокладка кабеля в ограждении без изоляции — при скрытом способе прокладки допускается использование предварительно подготовленных труб. Но кабель необходимо прокладывать в металлической гофре или стальной трубе.

В качестве коробов для розеток и выключателей следует использовать только металлические изделия, надежно соединенные с изоляционными трубами. Пластиковые коробки не обеспечивают должной защиты от перегрева и могут стать причиной распространения огня при возгорании электропроводки.

Проверка электропроводки

Измерение напряжения мультиметром

Для проверки электропроводки используются прецизионные электротехнические приборы, сертифицированные для применения в электротехнических лабораториях. В ходе испытаний проводятся следующие работы:

визуальный осмотр;
замеры сопротивления изоляции кабеля;
измерение сопротивления в цепи заземления;
правильная работа цепи фаза-ноль;
УЗО и автоматизация испытаний;
показания измерения на участке устройство-заземление.

Испытание и пуско-наладка электросетей осуществляется органом управления, подавшим заявку на электрификацию дома. По завершении осмотра специалист подтверждает правильность работы электропроводки на всех участках. Это дает гарантию того, что специалисты выполнили свою работу качественно, а потребитель может использовать электросеть, чтобы безопасно испортить оборудование или нанести вред своему здоровью.

Видео по теме: монтаж скрытой электропроводки в деревянном доме

Электрификация деревянного дома сложный и трудоемкий процесс, требующий от исполнителя необходимой квалификации и опыта. Если вы решили провести эти работы самостоятельно, то взвесьте все за и против. Даже небольшие упущения в технике могут привести к серьезным последствиям.

ПУЭ, СНиП, нормы и расстояния

Содержание статьи:

Основные документы
Важность применения стандартов
Ключевые пункты требований и правил
Монтаж скрытой проводки
Монтаж открытой проводки
Способы установки розеток и выключателей
Соответствие стандартам
Правила для разных видов проводки

Современное электрооборудование облегчает жизнь и создает повышенную нагрузку на электропроводку, которая не всегда может с ней справиться. Особенно это касается зданий, которые были построены в середине-конце прошлого века. Устаревшие кабели и неправильный монтаж приводят к перегреву линий и коротким замыканиям. Чтобы не столкнуться с такими неприятными и опасными явлениями, нужно знать, что такое электропроводка в квартире, нормы и правила ее монтажа.

Ключевые документы

Правила установки электроустановок распространяются как на государственные учреждения, так и на частных застройщиков. В соответствии с их положениями начальным этапом работ должна стать грамотно разработанная схема электропроводки в квартире многоквартирного дома. Бумага должна быть согласована с управляющей компанией, выдающей Технические условия.

Нормы электромонтажа в жилых помещениях регламентируются такими актами:

Правила устройства электроустановок (ПУЭ) — планировка и монтаж, присоединения и коммутации, применение материалов.
ГОСТ 31565-2012 — Пожарная безопасность, предупреждение пожаров.
ГОСТ 50571. 15-97 — правила прокладки линий, способы монтажа на различных поверхностях.
СП 256.1325800.2016 — Заземление и безопасность, изоляция и размеры.
СНиП 31-110-2003 — размещение приборов, расстояния и места установки.

Нарушение правил устройства электропроводки в квартире влечет за собой административную и материальную ответственность.

Важность применения стандартов

Соблюдение норм электропроводки в квартире достигается точным выполнением требований законодательных актов.

Важность их применения заключается в следующем:

выбор жил, сечение которых соответствует мощности потребителей;
устранение опасности поражения людей электрическим током;
оптимальное расположение и правильный подбор необходимого количества розеток;
предотвращение риска возгорания в сети;
Предотвращение порчи бытовой техники.

При строгом соблюдении строительных норм и правил можно правильно рассчитать потребность и тип проводников, что позволяет сократить бюджет строительства.

Основные пункты требований и правил

Таблица сечений кабелей силовых

Правила прокладки электропроводки охватывают широкий спектр аспектов монтажа, от выбора материалов до порядка ввода конструкции в эксплуатацию.

Минимальное сечение кабеля:

вводное — 4 мм;
— 2,5 мм;
группа освещения — 1 мм.

Количество жил проводников:

линейная однофазная — 2;
однофазная сеть с заземлением — 3;
питание двухфазное — 3;
двухфазная сеть с заземлением — 4.

Размещение розеток, выключателей и электропроводки на расстоянии от поверхностей и предметов:

пол — 30-120 см;
— 20 см;
оконные и дверные проемы — 10 см;
канализационные и водопроводные трубы — 30 см;
раковины, ванны — 50 см;
отопительные приборы — 20 см;
электроплиты — 15 см;
газовых линий — 40 см.

Типы проводки:

с изоляцией одного и нескольких цветов;
медь и алюминий;
с обычным и негорючим покрытием.

Автоматические выключатели, устанавливаемые в электрощите:

пакетного типа;
;
плавкий;
электронный.

Расположение строк:

последовательно;
параллели;
вместе взятых.

Требования к электромонтажным работам распространяются на жилые и вспомогательные помещения, в том числе на лоджии, балконы и тамбуры.

Монтаж скрытой электропроводки

Скрытая электропроводка

Скрытая прокладка кабеля осуществляется в зданиях, построенных из бетонных, кирпичных и газосиликатных блоков. Такой подход считается самым безопасным, но трудоемким, так как необходимо провести большой объем сверления и штукатурки.

Требования к электропроводке определяют его установку в основании:

В стенах. Предварительно от распределительной коробки до отверстия под розетку или выключатель делаются штробы. Могут быть вырезаны канавки прямоугольного или треугольного сечения. После этого к ним крепятся провода или пластиковые трубки, в которые впоследствии затягивается трос.
Под полом. Мероприятие проводится на этапе строительства или замены деревянного покрытия. Укладка предполагает минимум усилий. Недостаток в том, что есть риск повреждения изоляции тараканами и мышами, которые часто заводятся в подполье. Еще один минус – большой объем работы по выводу линий на плафон и выключатели.
На потолке. Оптимальный вариант – протянуть коммуникации в пустоты плит перекрытия. Если такой возможности нет, в штукатурном слое делают штробы, в которые замуровывают проводку. Разрезать опорную плиту запрещено.

При выборе способа укладки учитывается финансовая сторона вопроса. Если делать монтаж на полу, стоимость дорогого кабеля будет большой.

Монтаж открытой электропроводки

Электропроводка открытого типа

Монтаж открытой электропроводки осуществляется в зданиях из дерева, панелей, панелей и других горючих материалов. При проектировании нужно учитывать, что расстояние разводки от потолка должно быть не менее 2 см, а отводов в полу не более 1 метра. При прокладке линий запрещается использовать гвозди, скобы и шурупы для крепления кабеля непосредственно к несущей поверхности.

Нормативными документами установлены следующие варианты крепления:

Гибкие гофрированные трубы;
жесткие круглые и прямоугольные пластиковые профили;
металлорукав с резьбой;
полимерные кабель-каналы;
наличники и плинтусы пустотелые разъемные;
;
керамические.

Так как такие конструкции неэстетично смотрятся на потолке, есть несколько способов их маскировки. Для этого используются натяжные конструкции, подвесные системы из гипсокартона, пластиковых панелей и металлических реек.

Способы установки розеток и выключателей

Розетки накладные и встраиваемые

Установка розеток и выключателей, а также электропроводка может выполняться открытым и закрытым способом.

Первый вариант применяется для оборудования помещений, стены которых выполнены из горючих материалов или их толщина недостаточна для установки монтажных коробок (подрозетников). В некоторых случаях такое решение принимается для экономии времени и сил в процессе строительства или при выходе из строя ранее проложенной проводки. Крепление осуществляется непосредственно на опорную поверхность. Недостатки наружной установки заключаются в том, что корпуса приборов выступают над поверхностью стен на 4-6 см и портят интерьер помещений. Кроме того, возрастает вероятность повреждения или разрушения изделия при неосторожном перемещении, переносе мебели и крупной бытовой техники.

Закрытый способ монтажа розетки можно использовать в сочетании со всеми видами прокладки кабеля. Предварительно в стене делаются отверстия, в которые на шпаклевку крепятся пластиковые стаканы. После кристаллизации раствора розетка подключается к проводам и ее жесткой фиксации в пластиковом коробе. Если не брать во внимание трудности штробления и сверления отверстий, этот способ более надежен, практичен и эстетичен.

Соответствие стандартам

Безопасное соединение проводов

При проведении электромонтажных работ в жилых помещениях необходимо соблюдать установленные для них нормы в отношении таких параметров:

Сечение жил. Выбирать проводники нужно с расчетом на максимальную нагрузку это повлияет на них. При превышении допустимой мощности металл нагревается, что приводит к образованию дыма, плавлению изоляции и опасности возгорания.
Укладка линий. Фрагменты сети могут располагаться только в вертикальном и горизонтальном направлении, они не должны пересекаться друг с другом при внутренней прокладке. Группы розеток следует располагать на одинаковом расстоянии от пола.
Коммутация. Главное правило – запрет на прямое соединение медных и алюминиевых жил. Для этого используют непрямое соединение в болте с гайкой, шинами или пружинными клеммами. Провода из одного металла можно скрутить с последующей изоляцией.
Местоположение. Необходимо исключить малейшую вероятность механических повреждений, оплавления элементов проводки и попадания в них воды.

Соответствие стандартам является основой безопасности и долговечности.

Правила для различных видов электропроводки

При выборе электропроводки для оборудования помещений различного типа следует соблюдать правила, изложенные в ГОСТ 12.1.044. Для жилых домов нужно использовать трехжильные кабели с медными жилами 1-2,5 мм. Утеплитель должен быть негорючим и недымящим при нагреве. Этим параметрам соответствуют марки ВВГ-Пнгд, ВВГзнгд, Flame-X, N2XH, YnKY.

Для устройства помещений из негорючих материалов допускается применение простых проводников без каких-либо ограничений. Мощная линия, оснащенная УЗО, должна быть продлена до мощных потребителей, работающих в непрерывном режиме.

Монтаж электропроводки в деревянном доме

Специфика монтажа электропроводки в деревянном доме заключается в том, что дерево является горючим материалом. Поэтому любая неисправность, связанная с коротким замыканием, перегрузкой кабельных линий и их перегревом, может привести к возгоранию и возгоранию.

Поэтому особенности монтажа электропроводки в деревянном доме таковы: скрытая проводка — либо в металлических трубах, либо по контуру штукатурки. Открытая проводка — строго либо в гофротрубе, либо в коробках, либо на роликах.

Кроме того, установка выключателей и розеток на деревянные стены возможна только при использовании теплоизоляционных накладок из материала, не распространяющего горение. Часто такие накладки идут в комплекте с электротехническими изделиями.

Ну и, конечно же, в деревянном доме особое значение имеют защитное заземление, тщательно подобранная настройка максимальной токовой защиты (автоматы) и надежные электрические контакты в распределительных устройствах и распределительных коробках. Об этом виде устройства безопасной электропроводки читайте здесь: Электропроводка в деревянном доме

Порядок монтажа электропроводки в деревянном доме следующий:

1. Подготовка внутренней трассы.

Для открытой проводки это будет монтаж кабель-каналов, зажимов для крепления гофротрубы или роликов. Для скрытой проводки в металлических трубах это будет установка специальных хомутов и крепление самих труб, а для разводки по эскизу из штукатурки это будет сделано. В качестве крепежа используются обычные шурупы по дереву с крупной резьбой или обычные тонкие гвозди.

Прокладку трассы производить по предварительной графической разметке, либо по нитям шпагата или лески. Участки маршрута должны быть строго вертикальными или горизонтальными, а переходы выполняются только под прямым углом. Особенно это касается скрытой проводки, для которой желательно заранее составить подробный план прохождения кабельных трасс.

2. Вход.

Ввод кабеля в подавляющем большинстве случаев выполняется ответвлением ЛЭП. Используемый для этого СИП провод и соответствующая арматура. Так как СИП не очень удобен для разделки и соединения внутри щита из-за его высокой жесткости, этот провод часто не протягивают в дом, устанавливая коробку с двухполюсным автоматическим выключателем снаружи стены для защиты кабеля в проеме стены. СИП соединяется с верхними хомутами наружной коробки, а, например, обычный ВВГ-нг выходит из нижних хомутов через проходку в стене. В этом случае проходка стен осуществляется по правилам, описанным ниже.

3. Прокладка кабельных линий в деревянном доме.

Как для скрытой, так и для открытой проводки подходят кабели марок ВВГ-нг (желательно с индексом ls) или NYM. Если мы имеем дело с ящиками, то заранее отмеряем отрезки кабельных линий, упаковываем их в соответствующий участок ящика и закрываем крышкой. Не следует забывать, что процент заполнения пространства коробки пусть и не строго, но нормируется примерно на уровне 50%.

Чтобы убедиться, что это не зря, попробуйте экспериментально закрыть крышку коробки, которая забита под завязку, особенно если есть угловые переходы. Эта задача практически невыполнима. Но в любом случае, а особенно при большом количестве прокладываемых кабелей, очень удобными будут коробки, имеющиеся, например, в ассортименте продукции Legrand и позволяющие прокладывать кабели поочередно, без фиксации крышки.

Если проводим скрытую проводку в трубах, то, установив отрезки труб в хомуты, выполняем протяжку мерных тросов. При необходимости используйте протяжку из стальной проволоки. Протянув кабель через секцию, установите муфту и повторите операцию с другой секцией. Таким образом, повторяем операцию до тех пор, пока не будет смонтирована вся линия.

Ролики для монтажа открытой проводки редко используются сегодня. Их неудобно использовать для монтажа многожильных и толстых кабелей. А при использовании одножильных проводов, типа РКГМ или специализированной витой проволоки для обратной проводки, красиво уложить несколько кабелей на одну линию невозможно. Поэтому проводка на роликах сегодня — это, в большинстве случаев, просто «фишка», добавляющая стиля.

Однако, если на участке есть только одна линия тонкого провода, установка будет предельно простой. В петлю витой проволоки вставляется ролик, который удерживает кабельную линию, выдерживая стандартное расстояние от горючей стены.

При установке на гипсовый эскиз проще всего использовать специальные пластиковые скобы с гвоздями для них в комплекте.

Если открытая проводка монтируется в гофрированные трубы, то, как правило, кабель протягивается в трубу до начала монтажа и нарезается по размеру уже вместе с гофрой. Во всех случаях не забывайте, что каждая кабельная линия должна быть промаркирована: впоследствии установщик сможет разобраться, откуда и куда идет каждый кабель.

4. Проходки в стенах.

Проходки в стенах и их исполнение нормируются по следующим причинам: площадь проходки ограничена, отвод тепла в нее затруднен. Поэтому при перегрузке или коротком замыкании существует очевидный риск того, что именно в пределах пробития стенки произойдет недопустимый перегрев. А для деревянных стен такая ситуация чревата пожаром и пожаром. Поэтому при монтаже необходимо обеспечить огнестойкость каждой стеновой проходки, а кроме того, исключить возможность распространения огня через эти проходки в случае возникновения пожара.

С другой стороны, такое явление, как усадка стен и строительных конструкций, давно известно в строительстве. Усадка – это деформация, вызванная временем эксплуатации и другими факторами, которые сложно зарегистрировать. Однако эти деформации теоретически могут привести к повреждению кабеля в проходке через стену. Поэтому проникновение кабеля в стену также нуждается в механической защите от повреждений.

Всего проходка кабеля через стену в деревянном доме выполняется в следующей последовательности: сверлится сквозное отверстие, внутрь которого устанавливается стальная труба, имеющая длину по размеру стены. Через трубу протягиваются кабели, а в последующем оставшееся внутреннее пространство трубы заполняется огнеупорным материалом – асбестовой нитью, специальной огнеупорной пеной или просто цементным раствором.

Сама трубка, если подойти к вопросу достаточно строго, должна быть заземлена (однако это требование часто не соблюдается — заземлить каждую трубку в каждой проходке сложно, а опасность незаземленной трубки минимальна) .

5. Монтаж распределительных коробок, подрозетников и распределительных устройств.

Если проводим скрытую проводку с использованием металлических труб, то перед зашиванием стен и труб необходимо позаботиться о выводе всех необходимых кабелей. В месте выхода кабелей следует подготовить отверстия для установки подрозетников и ответвительных коробок. Там, где будет установлен распределительный щит, также потребуются отверстия. Причем, если купюра купюра, то отверстия будут иметь произвольную форму, а их края нужно будет скрыть под слоем защитного материала, чтобы не повредить изоляцию кабелей.

А если щит встроенный, то отверстие в кожухе должно быть строго определенных размеров и форм, позволяющих установить корпус щита, при условии, что буртик щита полностью скрывает край отверстия под ним.

Чтобы сделать отверстия под розетки и ответвительные коробки, следует использовать дисковые пилы (коронки) по дереву. Главное действовать очень аккуратно, чтобы не повредить кабели.

После того, как обшивка стен полностью завершена, и подготовлены необходимые отверстия, коробки, подрозетники и сам он устанавливаются непосредственно на вводной распределительный щит.

При проведении скрытой проводки по контуру штукатурки предпочтение лучше отдать розеткам, выключателям, коробкам и распределительным щитам накладного исполнения. Сделать отверстия для монтажа скрытых элементов в сплошной деревянной стене не только сложно, но и небезопасно в дальнейшем с точки зрения пожарных и строителей.

Поэтому кабели в местах будущей установки элементов просто выводятся наружу. Устанавливается корпус распределительного щита, устанавливаются изоляционные прокладки под розетки и выключатели (если есть, так как при наличии эскиза штукатурки такая подкладка не нужна). Ставятся распределительные коробки, кабели в которых можно сразу подключить, а саму коробку закрыть. Все остальные работы выполняются после внутренней отделки.

В составе электропроводки на роликах, в кабель-каналах и в гофрированной трубе применяются только электротехнические изделия накладного исполнения. Изолирующие прокладки для розеток и выключателей здесь просто необходимы.

Использование таких элементов, как гофра, валики или кабель-канал, предполагает, что отделка деревянных стен производиться не будет, а значит, ждать нечего: в один ход выключатели, розетки, светильники, распределительные коробки , панель ввода установлены. Подключения и отключения производятся практически сразу – монтаж электропроводки занимает меньший промежуток времени, хотя по трудоемкости открытая проводка едва ли уступает скрытой.

Для скрытой проводки все перечисленные работы можно выделить в отдельный этап, к которому переходят после завершения внутренней отделки.

6. Установка розеток, выключателей, светильников; реализация исключений.

Особых хитростей на данном этапе нет. Вот чистое помещение с готовой отделкой. Необходимо аккуратно подключить и установить приборы, подключить светильники и отключить вводной щиток. Все это нужно делать в строгом соответствии с цветовой маркировкой жил кабеля, в первую очередь потому, что потом все это будет легче обслуживать и ремонтировать.

РубрикаДом
