Водопровод является важной составляющей в процессе благоустройства частного домостроения. Без отсутствия воды о комфортной жизни не может быть и речи. Проблема решается двумя способами — автономный источник или центральное отопление.

Что представляют собой два вида водопровода, каковы пошаговые инструкции их подведения — тема данной статьи.

Содержание

  • 1 Водопровод в частном доме: автономный источник воды

    • 1.1 Роем котлован под колодец

    • 1.2 Устанавливаем кольца

    • 1.3 Монтируем донный фильтр

    • 1.4 Роем траншеи для труб

    • 1.5 Укладываем трубы

    • 1.6 Подводим воду в дом

  • 2 Центральный водопровод

    • 2.1 Собираем документы

    • 2.2 Составляем проект водопровода

    • 2.3 Заключаем договор с водоканалом

    • 2.4 Получаем ТУ для подключения

    • 2. 5 Роем колодец для подключения

    • 2.6 Как протянуть трубы, чтобы провести воду

    • 2.7 Устанавливаем приборы учета

    • 2.8 Подводим в дом

  • 3 Заключение

Водопровод в частном доме: автономный источник воды

Принцип работы независимой системы состоит в автономной поставке водных ресурсов в необходимых объемах. Чтобы обеспечить подачу воды в дом, пользователю нужно:

  • включить оборудование;
  • периодически проверять работу системы.

Чтобы автономная сеть бесперебойно функционировала, важно правильно составить проект и провести все расчеты — тогда дом будет обеспечен водой в соответствии с потребностями его жителей. При этом необходимо организовать ее подачу во все водоразборные распределители. Как это сделать, рассмотрим более детально.

Роем котлован под колодец

Прежде, чем приступать к копанию ямы, определитесь с локацией. Учитывайте, копают колодец удаленно от туалетов и зон сбора мусора.

Важно правильно определить место залегания вод. Как понять, где провести водопровод?

Алгоритм действий:

  • осмотрите участок — лучшим местом является его низина;
  • воспользуйтесь буром и сделайте 3-4 пробных скважины;
  • в каждую опустите красный кирпич. На следующий день извлеките и взвесьте их. Тот, который тяжелее, указывает на место, где нужно копать.

Колодец имеет три составляющие:

  • водоприемник — здесь вода хранится и проходит фильтрацию;
  • шахтный ствол — обсадная колонна;
  • оголовок.

Читайте еще: Подключение стиральной машины к водопроводу и канализации: инструкции, советы и рекомендации

Роем котлован:

  • работайте вдвоем. Один человек копает, второй — ведрами извлекает грунт на поверхность. Помните о технике на всех этапах проведения подземных работ;
  • выкопайте яму на глубину 1 метр. Чтобы было легче работать, возьмите треногу с лебедкой. Диаметр ямы определите исходя из диаметра колец.

Устанавливаем кольца

Оптимальный диаметр колец — 100 см. Высоту выбирайте такую, чтобы удобно было с ними работать. Специалисты рекомендуют покупать кольца не выше 25 см — без отсутствия навыков их проще устанавливать.

Пошаговая инструкция монтажа колец колодца:

  • осторожно подкатите кольцо из бетона к краю котлована. Работайте в паре;
  • зацепите крюки лебедки за кольцо, аккуратно поднимите конструкцию и погрузите ее внутрь котлована;
  • воспользуйтесь уровнем и убедитесь, что кольцо легло строго горизонтально;
  • обработайте верхнюю торцевую поверхность раствором цемента;
  • по аналогичной схеме погрузите следующее кольцо;

Читайте еще: Стиральная машина для сельской местности: как подключить в деревне без водопровода и что предусмотреть при покупке

  • далее — один из работников спускается вниз и подкапывают грунт у дна ямы. Собирает землю в ведро и поднимает наверх;
  • повторяйте процесс до того момента, пока последнее кольцо не достигнет поверхности земли.

В процессе укладки колец каждое последующее изделие оказывает давление на предыдущие. В итоге кольца погружаются в грунт глубже и постепенно достанут до водоносного пласта.

Обратите внимание! При установке необходимо постоянно контролировать, чтобы изделия монтировались точно встык, конструкция располагалась строго вертикально.

Стыки загерметизируйте мастикой из битума. Для придания системе дополнительной прочности кольца скрепите между собой скобами из металла.

Монтируем донный фильтр

Донный фильтр устанавливайте следующим образом:

  • полностью откачайте из котлована воду;
  • спуститесь в колодец и откопайте грунт у основания ямы на 10-15 см;
  • лопатой разровняйте дно;
  • засыпьте его песком. Толщина слоя — 15 см;
  • следующий пласт — гравий. Высота насыпи — 20 см. Если нет гравия, подойдет щебень мелких фракций;
  • третий слой — крупный щебень. Толщина покрытия — 15 см.

Внимание! Каждый слой, кроме песка, обработайте хлорной известью, после чего тщательно промойте проточной водой.

В течение последующих 14+15 дней воду из котлована полностью выбирайте. Применяйте только в бытовых целях — полив, хозработы. Пить ее нельзя.

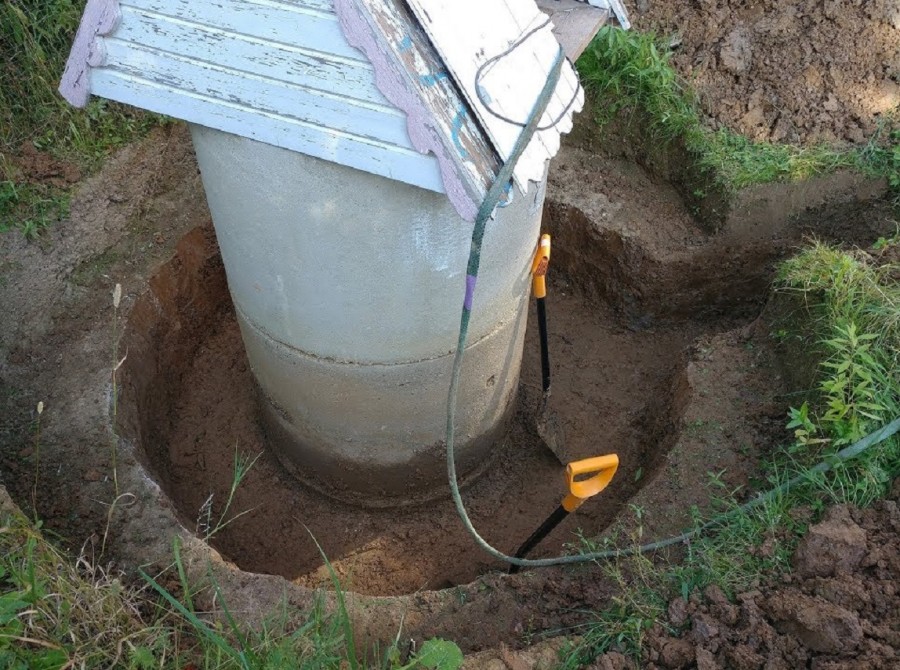

После установки донного фильтра соорудите из глины замок. По всему радиусу конструкции сделайте нишу — глубина — 1 метр. Пустоту заполните глиной, утрамбуйте массу. На поверхности сделайте бугорок и забетонируйте его — это приспособление будет отталкивать дождевую воду и снег.

Роем траншеи для труб

Перед началом работ определитесь с размерами:

  • ширина;
  • глубина;
  • форма профиля.

При выборе сечения учитывайте состав почвы — нельзя, чтобы он осыпался в канаву. Ширину регулируйте по вашим предпочтениям, главное, чтоб было удобно работать. При определении глубины отталкивайтесь от климата в регионе и порога промерзания почвы.

При выполнении разметки выдерживайте нормы относительно локации других коммуникаций, которые уже проложены под землей.

Доступные способы вырыть траншею:

  • стандартный — используйте лопату. Снимите поверхностный дерновый пласт, разрыхлите грунт штыковой лопатой. Чтобы выбрать землю используйте совковую. Применяйте ступенчатый метод копания, а не глубинный. Сначала работать лопатой не сложно. Затем, когда вы дойдете до определенной глубины, мешать движениям будут стенки шурфа. Чтобы траншея не расширялась, добиться необходимой глубины поможет напарник. Совковую лопату привяжите веревкой у основания. Наполните землей и вытаскивайте наверх;
  • ускоренный — воспользуйтесь буром. По длине разметки, с интервалом 3,5 метра пробурите скважины радиусом 70-80 мм. Если почва слишком сыпучая, при бурении заполните скважину водой. Вставьте в полученное отверстие металлический стакан с фрагментарно вырезанной поверхностью — его диаметр — немного меньше скважины. Прокручивайте стакан вдоль траншеи и тяпкой собирайте в него грунт. После заполнения землю выньте и повторяйте операцию снова.

Читайте еще: Подключение к водопроводу душевой кабины

Укладываем трубы

Технология прокладки водопроводных труб — стандартная:

  • выровняйте дно траншеи песком. Мягкая подушка не допустит усадку грунта и минимизирует механическое повреждение труб;
  • сначала соедините между собой трубы, а затем прокладывайте их;
  • чтобы справиться с длинными магистралями, потребуется 2-3 помощника;
  • обратите внимание, что на обоих концах труб имеются специальные уплотнители. Перед тем, как соединить конструкцию, по всему периметру магистрали нанесите смазку для сантехнических работ. Ее силиконовая основа придает прочность стыковки деталей;
  • при соединении труб работайте аккуратно — если резинка сдвинется с места, герметичного соединения не получится;
  • перед тем, как поместить готовую магистраль в траншею, на конец из домового отвода присоедините угловой патрубок;
  • засыпьте трубы песком так, чтобы их не было видно. Залейте его водой — через некоторое время, когда песок просядет, насыпьте еще слой;
  • засыпьте траншею грунтом.

Обратите внимание!
В местах сгиба траншеи монтируют поворотные колодцы.

На прямых участках ставьте смотровые колодцы с интервалом 40 м.

Подводим воду в дом

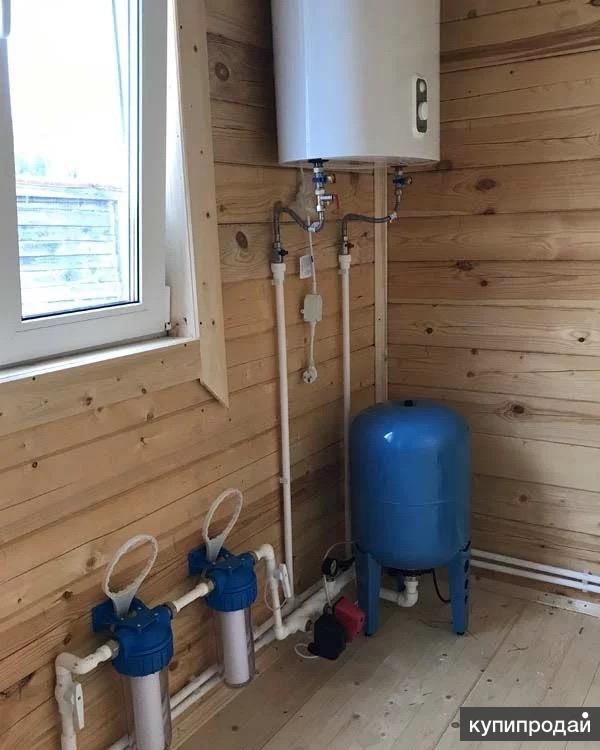

Завершающий шаг — подача воды в дом из колодца. Для этого требуется насосное оборудование.

На входе в помпу установите обратный клапан — это предотвратит затопление дома, если система даст сбой.

На насос установите манометр электроконтактного типа. Так вы сможете контролировать давление.

Гидроаккумулятор разместите на уровне не ниже 150 см от пола. Идеальный вариант — чердак — при отключении воды она будет подаваться самотеком.

Важно! Места, где коммуникации выходят на поверхность, теплоизолируют. В качестве утеплителя хорошо себя зарекомендовал полипропилен.

Центральный водопровод

Если вы решили присоединиться к общему источнику поставки воды, ваши действия должны регламентироваться Постановлением Правительства РФ № 644 от июля 2013 года. Согласно нормативного документа порядок действий потребителя следующий.

Собираем документы

Первое, с чего начинают процесс подключения — сбор документов. Обратитесь в службу водопроводного хозяйства, подайте заявление установленной формы, приложите пакет бумаг:

  • документ, подтверждающий право владения объектом, подлежащим присоединению к системе;
  • паспорт — если интересы заявителя представляет доверенное лицо, документ, подтверждающий правомочность его действий;
  • пакет, принятый для жилищных организаций, кооперативов, товариществ;
  • данные для расчета потребляемых ресурсов;
  • копии договоров, подписанных ранее о врезке пользователя в общую магистраль;
  • копии на приборы учета воды;
  • чертеж места, где берутся пробы;
  • заключение экспертизы.

Составляем проект водопровода

Проектная документация содержит следующие сведения:

  • схема разводки подведения горячей и холодной воды;
  • размер труб и материалы, из которого они изготовлены;
  • если магистраль проложена в полу — толщину стяжки;
  • перечень материалов для проведения монтажных работ;
  • требуются ли повысительные помпы.

Основные разделы проекта водопровода:

  • титульный лист — указывается наименование документа, общие сведения;
  • пояснительная записка;
  • план локации магистрали;
  • схема разводки — расположение узлов и точек запорной арматуры;
  • план водопровода и котельной;
  • спецификация материалов.

Пример готового проекта:

Читайте еще: Подключение греющего кабеля для водопровода

Заключаем договор с водоканалом

Базовые пункты договора:

  • описание предмета соглашения;
  • временные рамки поставки ресурса потребителю;
  • качество поставляемого ресурса;
  • правила контроля качественных показателей;
  • список условий, которые являются основанием к краткосрочной приостановке поставок воды;
  • система учета потребленных ресурсов;
  • сроки и условия внесения оплаты;
  • ответственность сторон за несоблюдение пунктов договора;
  • правила решения спорных ситуаций;
  • способы подачи данных о потребленных ресурсах абонементу;
  • условия подачи воды.

По факту подведения центральной магистрали к частному дому представитель компании составляет акт выполненных работ. Документ подписывают обе стороны.

При необходимости составляют акт о проведении скрытых работ.

Получаем ТУ для подключения

Технические условия (далее по тексту — ТУ) — это нормативный документ, который регламентирует возможность врезки объекта к центральной магистрали. Без данной бумаги нельзя составить проект, а попытка подключиться в обход ТУ, является незаконной.

Обратите внимание! В ряде случаев в выдаче ТУ потребителю могут отказать. Одна из причин — отсутствие запаса мощности, удаленность сетей от объекта присоединения.

Для получения ТУ обратитесь в ресурсоснабжающую компанию. Если вы не можете определить необходимое ведомство, посетите районную администрацию.

Учитывайте, что документ имеет сроки действия — не более 3 лет. Исключение составляет комплексное освоение площадей — в этом случае документ остается актуальным на протяжении 5 лет. Если вы изменили параметры строения, увеличили протяженность участка, необходимо переоформить технические условия.

ТУ на воду выдают бесплатно. Срок получения — 2 недели. В документе указана:

  • дата присоединения к магистрали;
  • разрешенная нагрузка.

Роем колодец для подключения

В зоне присоединения к основной магистрали оборудуйте колодец. Сооружение нужно в ситуациях, когда требуется перекрыть подвод воды в дом. В колодец монтируют запорную арматуру.

Выройте котлован и поместите внутрь бетонные кольца. Соедините их между собой. Альтернативный вариант — колодец из красного кирпича.

Сверху на сооружение положите крышку — из бетона или пластика. Учитывайте, что ей придется выдерживать нагрузки транспорта, если он пройдет по поверхности.

Подключение проводят с помощью сварочного аппарата или с использованием специальных хомутов.

Как протянуть трубы, чтобы провести воду

Трубы — важный элемент трубопровода. Их делают из различных материалов:

  • оцинкованные — устойчивы к перегрузкам, при этом боятся коррозии;
  • медные — стоят дорог, имеют длительные сроки эксплуатации;
  • полимерные — используются чаще всего из-за низкой цены и простоты установки. Материал не боится влаги, устойчив к химическим реагентам.

Принцип проведения трубопровода от центральной магистрали к частному дому — стандартный. Его мы рассмотрели в разделе выше.

Совет! После того, как вы выполните подводку, не спешите засыпать траншею землей. Убедитесь, что стыки соединены герметично. Заполните систему водой — если обнаружите протечки или неисправности, ликвидируйте их и только потом утеплите трубы, выройте траншею.

Справка! От того, насколько грамотно выбран диаметр труб, зависит экономичность монтажа. Специалисты не рекомендуют использовать диаметр более 3,2 см.

При врезке в центральную магистраль все работы за пределами вашего участка по закону обязана выполнять компания, имеющая специальную лицензию. На участке разрешается прокладывать трубы самостоятельно.

Устанавливаем приборы учета

В паспорте прибора учета есть сведения о том, какая длина прямого отрезка должна быть перед счетчиком и после него.

Пошаговая инструкция установки счетчика на воду своими руками:

  • разложите все элементы изделия — на каждой детали нанесена стрелка. При сборке все они должны смотреть в одном направлении;
  • выполните “сухой” монтаж — он нужен, чтобы верно рассчитать витки. Закрутите фильтр и посчитайте количество витков — в норме их не более пяти. Демонтируйте все обратно. Возьмите паклю и накрутите ее на фильтр крана. В качестве дополнительного уплотнителя воспользуйтесь силиконовой смазкой. Пропитайте ею паклю;
  • Прибор комплектуется кольцами уплотнения. Накрутите на фильтр патрубок. Второй — монтируйте к обратному клапану. Конструкцию присоедините к водомеру;

Читайте еще: Подключение посудомоечной машины к водопроводу и канализации

  • перекройте воду и врежьте прибор в водопровод. Измерьте длину конструкции. Аналогичное расстояние рассчитайте на трубе от точки стыка. Нужный участок отрежьте;
  • монтируйте конструкцию к трубе водоподведения. На трубе из металла нарежьте резьбу;
  • проверьте систему;
  • опломбируйте счетчик.

Подводим в дом

Чаще всего трубопровод к жилому строению подводят под фундаментом. Глубина траншеи, в которой будут помещены трубы, рассчитывается так же, как и для траншеи, что проходит за пределами дома.

Еще одни вариант ввода — через фундамент. В данном случае необходимо сделать отверстия. Учитывайте, что если имеется участок трубопровода, который расположен в земле неглубоко, есть риск его промерзания. На данном фрагменте трубы обеспечьте качественную теплоизоляцию.

Заключение

Прежде, чем проводить воду в частный дом, определитесь, какой вариант выгоднее — автономная подача или центральная магистраль. Второй вариант — бюджетный и удобный. Недостаток центрального водопровода — большое количество документов, разрешений, согласований. Автономный источник хорош там, где грунтовые воды находятся неглубоко.

Как провести воду от центральной и автономной магистрали, мы рассмотрели в данной статье.

  • Автор: Пётр Владимирович Садовников
