Какие автоматы выбрать для частного дома

Автоматический выключатель — важный элемент системы электроснабжения в вашем доме. Вся поступающая в дом электроэнергия проходит через вводной автомат, затем через электросчетчик и через автоматы групп и отдельных линий подаётся на розетки и светильники.

Знать, какие автоматы выбрать для частного дома, необходимо для максимальной защиты электропроводки от выхода из строя, а помещения от пожара.

Устройство и принцип работы автомата

Все автоматические выключатели, независимо от их мощности и типа, состоят их контактной группы и двух видов защиты, отключающих питание сети в аварийных ситуациях.

Тепловая защита

Основным элементом такой защиты является биметаллическая пластинка, отключающая автомат при перегрузках. Она находится в цепи контактов и электрический ток, проходящий через аппарат, нагревает пластину и она изгибается в направлении механизма отключения контактов.

Если сила тока превышает уставку защитного устройства, то величина изгиба возрастает и пластина нажимает переключающую планку, размыкая цепь.

Время, необходимое тепловой защите для нагрева и отключения цепи, обратно пропорционально величине протекающего тока, поэтому этот элемент срабатывает с задержкой и предназначен для защиты линии от перегрузки.

Электромагнитный расцепитель

Конструктивно этот элемент представляет собой электромагнит, который немедленно отключает электрический ток при сильном возрастании тока из-за короткого замыкания. Время срабатывания электромагнитного расцепителя не более 4мс, уставка этого элемента, в зависимости от модели устройства, составляет 3-20In защиты.

Рабочая часть расцепителя состоит из железного сердечника с проволочной катушкой вокруг него, образующей электромагнит. Ток сети проходит через этот соленоид, поэтому он защищает проводку от короткого замыкания. Сильный бросок тока заставляет катушку притягивать сердечник, который при движении поворачивает механизм отключения автомата и размыкает контакты выключателя.

Назначение автоматического выключателя

Задача автоматического выключателя — прежде всего, защитить кабель от протекания тока свыше предельно допустимого для данного сечения токопроводящей жилы. Поэтому то, на сколько ампер ставить автомат, определяется именно этим параметром, а не мощностью подключённых устройств.

Ток может быть превышен при перегрузке, возникающей в случае подключения к линии слишком большого количества электроприборов или коротком замыкании, причина которого в повреждении изоляции.

При росте силы тока выше допустимой проводники перегреваются и изоляция может выйти из строя с последующим разрушением и воспламенением. При коротком замыкании возможно расплавление самих жил. Это может привести к пожару или ремонту, с дорогостоящими работами по замене замурованной в стенах электропроводки.

Информация! Кроме кабелей, автомат защищает розетки, поэтому его уставка не может быть больше номинального тока таких устройств. Для домашних розеток это 16А.

Как выбрать автоматический выключатель

Перед началом монтажа электрощитка необходимо определить, какие автоматы ставить в частном доме. Для этого необходимо учесть ряд факторов.

Номинальный ток

Это основной параметр для выбора автоматического выключателя.

Это защитное устройство предохраняет от перегрева кабеля электропроводки, поэтому перед тем, как рассчитать, на сколько ампер нужен автомат, необходимо определить сечение проложенных проводов и по таблице 1.3.4, находящейся в ПУЭ п.3.1.10, узнать разрешённый ток кабеля для данных условий.

Для эффективной защиты уставка автоматического выключателя должна быть ниже, чем длительно допустимый ток провода.

Номинальный ток вводного автомата чаще всего определяется электрокомпанией. Кроме защиты проводки он используется для ограничения потребляемой мощности.

Времятоковая характеристика

Перед цифрами, указывающими на величину тока автоматического выключателя, на корпусе автомата нанесена английская буква B, C или D. Она определяет уровень превышения тока срабатывания электромагнитного расцепителя над номинальным током аппарата.

На графике, показывающем на зависимость времени отключения от превышения тока над номиналом этот параметр имеет вид резкого уменьшения времени, необходимого для срабатывания защиты.

В зависимости от типа максимальной защиты автоматический выключатель используется для защиты разных сетей:

• В — Imax=3-5In. Предназначен для установки в осветительных сетях, бытовых розетках или электронагревателях, в продаже встречается достаточно редко
• C — Imax=5-10In. Универсальный вид, используется аналогично типу В, имеется во всех магазинах.
• D — Imax=10-20In. Применяется для подключения трёхфазных электромашин и трансформаторов большой мощности.

Число полюсов

Перед тем, как подключить автомат, нужно определить необходимое количество полюсов. Модульные автоматические выключатели состоят из отдельных модулей (полюсов) и заводами-изготовителями собираются в конструкцию из необходимого числа элементов:

1. Однополюсные. Устанавливаются в однофазных сетях для защиты отдельных линий или групп электроприборов. Могут применяться в качестве выключателей уличного или гаражного освещения.
2. Двухполюсные. Используются в качестве вводных автоматов в сети 220В. Подключаются перед электросчётчиком, но при его установке на улице могут дублироваться аппаратом того же или большего номинала, расположенном внутри дома перед однофазными автоматами.
3. Трёхполюсные. Устанавливаются в трёхфазных сетях 380В в качестве вводных автоматов или для подключения трёхфазных электродвигателей, нагревателей или электроплит.

Номинальный ток автомата

Перед тем, как выбрать автоматический выключатель, необходимо рассчитать его номинальный ток, однако для домашней электропроводки допускается использовать стандартные параметры защитных устройств и сечения кабелей.

Для розеток

Все бытовые розетки рассчитаны на питания электроприборов с потребляемым током не более 16А. Поэтому уставка автоматического выключателя не может быть больше этой величины и для подключения используется медный провод 2,5мм².

Количество розеток в линии зависит от предполагаемой общей мощности электроприборов:

• Электрический бойлер, стиральная и посудомоечная машины и двухконфорочная электроплита. К каждому из этих устройств прокладывается выделенная линия с отдельным автоматом.
• Комнатные и кухонные розетки. Эти коммутационные аппараты можно подключить к общему автомату, но для удобства обслуживания и ремонта желательно разделить их на группы по месту установки.
• Электроотопление при помощи конвекторов или система тёплого пола. Эти нагревательные приборы подключаются к обычным розеткам или терморегуляторам с номинальным током 16А. Соответственно, их необходимо разделить на группы мощностью не более 3,5кВт и для каждой из них установить автомат с уставкой 16А.

Сеть освещения

Номинальный ток защитных устройств для подключения освещения зависит от типа используемых ламп:

• Лампы накаливания или галогенные светильники. Для этих источников света необходим автомат 10А и провод сечением 1,5мм².
• Светодиодные светильники. В зависимости от размеров дома используются кабель 1-1,5мм² и автоматический выключатель 6А или провод 0,75мм² и автомат 4А. При использовании светодиодных ламп мощностью 20Вт этого достаточно для подключения 65 или 44 ламп соответственно. При уменьшении мощности источников света их количество может быть увеличено.
• Наружное освещение. Сечение провода и номинальный ток автомата аналогичны используемым для комнатных светильников.

Подключение электроплиты

Этот кухонный прибор может подключаться к розетке и автомату 16А с кабелем 2,5мм² только при условии, что общая мощность нагревателей не превышает 3,5кВт.

Обычно это двухконфорочные индукционные печи. Трёх- и четырёхконфорочная плита присоединяется к автоматическому выключателем кабелем большего сечения. Параметры проводки определяются по паспорту электроприбора или рассчитываются по формуле I(A)=P(Вт)/220В.

При подключении плиты к двух- или трёхфазной сети нагреватели необходимо разделить на две или три группы, каждую из которых присоединяют к отдельной фазе. Сечение кабеля и номинальный ток автомата определяют по самой мощной группе. Подключение к сети производится при помощи клеммника или штепсельного разъёма.

Вводной автомат для частного дома

Номинальный ток вводного автомата определяется электрокомпанией, которая с его помощью ограничивает потребляемую мощность, и сечением подходящего кабеля, допустимый ток которого можно узнать в ПУЭ или на сайте завода-изготовителя.

При этом из ряда стандартных уставок выбирается меньшее из двух значений:

• Требования электрокомпании. Устанавливается автомат с ближайшей большей уставкой.
• Допустимый нагрев кабеля. Используется ближайшее меньшее значение уставки защиты.

Почему на розетки нужно ставить автомат 16А а не 25А

Большинство бытовых электроприборов подключаются к однофазной сети при помощи обычных розеток, которые подключаются медными проводами сечением 2,5мм² с допустимым током 25А.

Согласно международным стандартам эти коммутационные приборы рассчитаны на максимальный ток 16А, из-за чего они подключаются к защитным аппаратам, имеющим уставку не более 16А.

Заменить автомат с номинальным током 16А, к которому подключен кабель сечением 2,5мм² на автомата с уставкой 25А НЕЛЬЗЯ.

Почему? Ответ кроется во время токовой характеристике любого автоматического выключателя.

Ток в 25 Ампер не выдержит ни подключенный кабель ни розетка. Любой автомат имеет «зазор» в отключении. Об этом есть отдельная статья – токи НЕ отключения автоматического выключателя.

Согласно характеристикам ЛЮБОЙ автомат при перегрузе в 13% может не отключится вообще, а при превышении нагрузки на 45 % может отключаться в течении 1-го часа.

Что получается? А получается следующее. Автоматический выключатель на 16А отключится в лучшем случае при 18А, а в худшем при 23А. Для аппарата 25 А токи будут следующие: 28А (при +13% перегруза) и 36А (при +45% перегруза).

При таком токе рассчитанный на 25 Ампер кабель может просто расплавиться.

К тому же в данной схеме автоматический выключатель отключится только при включении нескольких электроприборов общей мощностью 5,5кВт в разные розетки, что кажется нормальным, но при подключении неисправного нагревателя, пылесоса или включении в розетку удлинителя с возможностью включения нескольких мощных аппаратов ток может значительно превысить допустимый для одного коммутационного прибора.

Такая ситуация приведёт к выходу розетки из строя.

Поэтому однофазные электроплиты, зарядные станции для электромобилей и электрические отопительные котлы присоединяются через клеммник или при помощи штепсельных разъёмов, рассчитанных на соответствующий ток, а мощность бытовых аппаратов, предназначенных для подключения при помощи обычных вилки и розетки, не может быть выше 3,5кВт.

Питание к таким устройствам должно подаваться при помощи отдельной линии и подключение к ней нескольких аппаратов недопустимо.

Автоматы какого производителя выбрать

То, какие автоматы выбрать для частного дома, определяется не только номинальным током аппарата. Большое значение имеет фирма-производитель защитного прибора.

Автоматические выключатели отечественных производителей отличаются низкой ценой и достаточно высоким качеством. Среди большого количества фирм можно отметить компанию DEKraft, производственные мощности которой находятся в Китае, Курский электроаппаратный завод КЭАЗ и российскую компанию IEK.

Продукция премиум-класса представлена, в основном, зарубежными компаниями. Это такие бренды, как швейцарская компания АВВ, французские фирмы Schneider Electric и Legrand, и автоматические выключатели марки Hager. Можно отметить так же знаменитую американскую компанию General Electric, отличающуюся ручками управления оранжевого цвета.

Совет! Для экономии средств защиту розеток и освещения допускается производить автоматами бюджетной ценовой категории, а самые дорогие и качественные устройства установить на вводе в дом и для электроплиты и электрического котла водяного отопления.

Вывод

Растущее количество электроприборов большой мощности предъявляет высокие требования к электропроводке и делает правильный выбор автоматов еще более важным.

При перегрузке цепей домашней электропроводки она нагревается, изоляция может быть повреждена, а вероятность возгорания возрастает.

Поэтому знать, какие автоматы выбрать для частного дома, необходимо для безопасности каждого дома. Это особенно важно в старых домах, электропроводка в которых выполнена ещё в советское время алюминиевыми проводами.

Похожие материалы на сайте:

• Ошибки при подключении Автомата
• Как работает автоматический выключатель
• Ставить ли дифавтомат на электроплиту

Требования к электропроводке в частном доме: рассмотрим подробно

Как смонтировать проводку в частном доме?

Установка электропроводки в частном доме по многим параметрам отличается от проводки в квартире. Ведь для частного дома отличаются правила ввода электроэнергии, здесь может быть достаточно много мощных электроприемников, а также имеются подсобные помещения и наружное освещение. Все эти параметры значительно усложняют электрическую сеть частного дома и предъявляют к ней особые требования.

Содержание

• Требования к установке основных элементов электрической сети дома
  • Ввод электроэнергии в частный дом
  • Установка распределительного щита
  • Выбор способа монтажа проводки
• Наружная проводка
• Вывод

Требования к установке основных элементов электрической сети дома

Электрическую сеть частного дома условно можно разделить на несколько компонентов. Одним из первых из них является ввод электроэнергии в дом, затем следует распределительный щиток, которых может быть два и более. Отдельным вопросом является разводка электроэнергии по дому, а также вне помещения.

Ввод электроэнергии в частный дом

Одним из самых «болезненных» вопросов является подключение дома к электроснабжению. Осуществляет данное действие ваше предприятие Энергосбыта.

Для осуществления подключения оно потребует от вас проект электроснабжения дома, а также технические условия подключения. Оформить всю эту документацию своими руками достаточно проблематично поэтому здесь проще обратиться в специализированные организации.

Ввод в частный дом воздушной линией

• Мы же остановимся на чисто технических аспектах ввода электроэнергии в здание. Ввод в дом может осуществляться двумя способами – кабельной или воздушной линией. На практике Энергосбыт в 90% случаев требует выполнять ввод воздушной линией, которую проще проверить на отсутствие хищений.
• Ввод воздушной линией обычно выполняется проводом СИП. Количество жил и его сечение зависит от номинальных параметров питающей сети. Для обычного однофазного ввода обычно достаточно провода с сечением фазной жилы в 16 мм².

Провод СИП для однофазной сети

• Расстояние от дома до столба магистральной сети должно быть не более 25 метров. Если это расстояние выше, то потребуется установка дополнительного столба.
• Высота расположения креплений провода на доме должна быть не меньше 2,75 метров. При этом от козырька крыши провод должен быть удален не менее чем на 20 см. При параллельной прокладке с фасадом дома согласно п. 2.4.57 ПУЭ провод должен быть не менее чем на 20 см удален от стены дома и не менее чем на 1 метр от окон, балконов или террас.

• Перед тем как провести электропроводку в частном доме следует решить вопрос установки счетчика. В последнее время все активнее практикуется его установка на фасаде дома. Это позволяет вам от счетчика до распределительного щита подключение выполнить более удобным кабелем.
• Если же счетчик располагается в распределительном щите, то до самого щита вас скорее всего обяжут прокладывать провод СИП. Этот провод достаточно неудобен для его прокладки сквозь стену и для заводки в распределительный щиток, но по-другому Энергосбыт может не выполнить подключение.

Обратите внимание! На разных сайтах можно встретить предложение по установке вводного автомата на фасаде дома к вводу которого подключают провод СИП, а к выводу более удобный кабель. Но нормы ПУЭ запрещают установку таких автоматов.

• Проход провода через стену дома должен выполняться в металлической трубе. При этом труба должна быть выполнена таким образом, дабы исключить попадание и скопление в ней влаги.

Установка распределительного щита

Питающий кабель ввода электроэнергии приходит на распределительный щиток. Здесь у нас установлен вводной автомат, в некоторых случаях счетчик, групповые автоматы, средства защиты и контроля качества электроэнергии и средства автоматизации.

По сути это является «сердцем» нашей электрической сети дома, поэтому его правильной установке следует уделить самое пристальное внимание.

Итак:

• Прежде чем разбираться с местом с способом установки распределительного щита, давайте разберемся какое электрооборудование устанавливается в нем.

Вводной автомат однофазный Вводной автомат трехфазный	В каждом распределительном щите обязательно есть вводной автомат. Он может быть однофазный или трехфазный в зависимости от питающей сети.
Однофазный счетчик Трехфазный счетчик	Если счетчик не установлен на фасаде дома, то он располагается в распределительном щите.
Шины для распределительного щита	От счетчика провода питания обычно подключаются к шинам.
Однополюсный групповой автомат	От шин происходит распределение на отдельные группы. Защищают отдельные группы групповые автоматы.
Автомат УЗО	Для защиты человека от случайного прикосновения предназначены автоматы УЗО. Для некоторых групп их установка обязательна
Ограничитель перенапряжения трехфазный	Для дополнительной защиты электрической сети в распределительном щите устанавливают ограничители перенапряжения. Их установка особенно актуальна для домов, запитанных от воздушных линий.
Прибор контроля качества электроэнергии трехфазный	Для дополнительного контроля качества электроэнергии возможна установка специальных приборов. Важно дабы эти устройства были лицензированы соответствующим образом. Дабы их показания можно было использовать в суде.
Трансформатор 220/12В	Если в нашей электрической сети планируется сеть 12В, то трансформаторы так же практичнее установить в распределительном щите.

Обратите внимание! Распределительные щиты, в которых предусмотрена установка счетчика в обязательном порядке должны закрываться на ключ. Кроме того, такие щиты должны иметь стекло, для съёма показаний без открывания щита.

• Согласно п. 7.1.28 ПУЭ распределительные щиты следует устанавливать в сухих помещениях, в местах удобных для обслуживания. Если данное помещение подвержено затоплению, то высота установки щита должна быть выше уровня затопления.
• Расстояние от газовых, водопроводных и тому подобных труб должна быть не меньше 1 метра. При этом сами трубопроводы не должны иметь в данном помещении ответвлений, задвижек или фильтров. Исключение составляют только ответвления к отопительным регистрам помещения.
• Пункт 7.1.29 ПУЭ запрещает установку распределительных щитов под санузлами, кухнями, банями и тому подобными помещениями. Допускается такая установка только при соответствующей гидроизоляции.
• Перед тем как провести проводку в частном доме следует правильно установить распределительный щит. Для этого можно использовать навесный или встроенные щиты. И выбор способа установки во многом зависит от типа проводки, который вы будете применять в дальнейшем.

• Для помещений, стены которых выполнены из горючих материалов лучше применять навесный щиты. При этом сами щиты должны быть обязательно выполнены из несгораемых материалов.
• Для помещений, стены которых выполнены из несгораемых материалов можно применять щиты, изготовленные из сгораемых материалов. В этом случае можно применять как щиты навесного, так и встроенного типа.
• Согласно п.7.1.22 ПУЭ распределительный щит для частного дома может быть не один. Если у вас имеются помещения, обособленные в хозяйственном отношении, то для них лучше организовать отдельный щит. Обычно его устанавливают в гараже или мастерской. От него же обычно запитывают наружное освещение. В некоторых случаях для наружного освещения монтируют ещё один распределительный щит.

Выбор способа монтажа проводки

В распределительном щите установлены групповые автоматы, от которых электроэнергия поступает непосредственно к потребителям – светильникам, розеткам и другим электроприборам. Распределение осуществляется благодаря электропроводки и от ее правильного монтажа во многом зависит надежность вашей электрической сети.

Проводка в частном доме может быть смонтирована открытым и скрытым способом (см. Правила монтажа электропроводки: рассмотрим подробно). В принципе в любом доме можно выполнить монтаж проводки любым из этих способов. Только вот цена такого монтажа может существенно отличатся.

Итак:

• Открытую проводку чаще всего применяют в домах, изготовленных из сгораемых материалов. В этом случае достаточно использовать металлические трубы, короба или гофру для прокладки кабеля или провода. Кстати при использовании кабеля можно обойтись и менее жесткими требованиями.
• А вот чтоб выполнить скрытую проводку в таком доме придётся повозится. Дело в том, что согласно п.2.1.49 ПУЭ в этом случае провод должен быть защищен со всех сторон слоем несгораемых материалов. При этом их толщина должна быть не менее 1 см.

Скрытая проводка

Итак:

• Скрытую проводку чаще всего применяют в строениях, выполненных из несгораемых материалов. В этом случае провода можно прокладывать непосредственно по стенам конструкций с последующим оштукатуриванием.
• Если же вы не хотите штробить стены, то вполне возможно прокладка провода и открытым способом. В этом случае для защиты проводов от механических повреждений можно использовать изделия из сгораемых материалов.
• Эти правила подходят для жилых помещений. Но для бытовых комнат имеются определенные ограничения. Так п.7.1.37 ПУЭ рекомендует выполнять только открытым способом проводку в сырых и особо сырых помещениях. Кроме того, инструкция рекомендует применять только открытый способ монтажа проводки в подвалах и чердаках.

Монтаж проводки на чердаке

• А п.7.1.39 ПУЭ ограничивает нас в плане применения открытой проводки в местах приготовления пищи. Для этих целей здесь должен применяться только кабель.

Обратите внимание! Для кухонь квартир допускается применять тот же тип проводки, как и для жилых помещений.

• Пункт 7.1.40 требует применение в ваннах, саунах, душевых и тому подобных помещениях применение только скрытой проводки. Только в отдельных случаях допускается применение открытого способа монтажа и то только кабельной продукции.

Наружная проводка

Но для того чтоб знать, как правильно сделать проводку в частном доме следует уделит внимание и наружной электросети. Ведь частный дом помимо определенного количества хозяйственных построек может иметь достаточно серьезную сеть наружного освещения. И для наружных сетей правила имеют свои нюансы.

• Проводка вне зданий может быть смонтирована воздушной или кабельной линией. Воздушные линии на садовом участке монтировать достаточно хлопотно, да и не очень красиво. Поэтому в большинстве случаев прибегают к кабельной разводке под землей.

Для защиты от механических повреждений следует использовать не металлические изделия

• Для прокладки кабеля в этом случае нельзя использовать металлические трубы или гофру. Пункт 2.1.78 ПУЭ категорически запрещает такой способ монтажа. Для защиты от механических повреждений в этом случае следует использовать пластиковую гофру или трубы.
• А вот для прокладки не по земле, а по фасаду зданий применение металлических труб или гофры не запрещено. Более того, для фасадов домов, выполненных из сгораемых материалов, такой способ монтажа является обязательным. Для несгораемых фасадов зданий допускается выполнять открытый способ монтажа с использованием пластиковой гофры.

Проводка по кирпичному фасаду дома

• При этом во всех случаях механическую защиту провода или кабеля следует уплотнять и выполнять таким образом, дабы полностью исключить вероятность скопления и попадания влаги как на видео. Это касается даже вероятного выпадения росы.
• Если проводка подключается к светильникам, установленным на уровне земли, то в этом случае в месте подключения обязательно должна быть дренажная система. Это должно исключить вероятность скопления влаги над самим светильником.
• Да и вообще для всех электротехнических изделий и светильников обязательно наличие соответствующей защиты. Для наружной установки такая защита должна быть не ниже чем IP44.

Вывод

Мы очень надеемся, что наша статья помогла вам узнать, как правильно сделать электропроводку в частном доме. Но этот вопрос достаточно широк и полностью раскрыть его в одной статье просто невозможно.

Ведь кроме самого процесса монтажа следует уделить внимание выбору сечения проводов, электрической схеме, а также множеству мелких нюансов характерных для различных комнат. Поэтому более подробно со всеми особенностями монтажа и проектирования вы можете познакомится на других страницах нашего сайта.

Электропроводка в частном доме: схема, разводка и монтаж электрики

Энергообеспечение — один из важнейших вопросов, который приходится решать застройщику. От его проектирования и последующего обустройства зависят безопасность и комфорт всех жильцов. Грамотно подобрать элементы и объединить их в общую систему сможет не каждый. Проще всего доверить это профессионалам, но можно сделать самостоятельно. Разберем основные моменты проектирования и монтажа схемы электропроводки в частном доме.

Все о проектировании и монтаже электропроводки

Как спроектировать электросеть
Основные моменты проектирования
— Способ укладки электрокабеля
— Тип напряжения на вводе
— Расчет мощности
— Подбор электропроводов
— Разделение на группы
— Выбор способа ввода
— Прокладка трасс
Особенности монтажа
— Разметка
— Штробление
— Монтаж
— Финишные работы

Полноценный проект энергообеспечения дома включает несколько пунктов. Перечислим их все.

• Расчет потребляемой мощности.
• Расчет сечения электропроводов.
• Расчет молниезащиты и системы заземления.
• Схема-чертеж разводки электрической проводки.
• План размещения силового оборудования и электрокабелей.
• Смета на покупку необходимых материалов.

Правильно подготовить документацию могут только специалисты из компании, имеющей лицензию на осуществление проектной деятельности. Самостоятельно же можно подготовить только схему электроснабжения. То есть чертеж, на котором указаны все элементы энергосети, разводка кабелей и электропроводов, устройства защиты, распредкоробки, выключатели, розетки. Этого вполне достаточно, учитывая, что частное лицо имеет право на упрощенную процедуру подключения к электросетям. Но при этом должно выполняться условие, что энергопотребление не будет превышать 15 кВт.

Где искать анонсы материалов и свежие идеи для интерьера? Подписывайтесь на наши каналы! Публикуем красивые подборки, видеоролики и обзоры:
​​​​​​​https://zen.yandex.ru/ivd.ru
https://t.me/ivd_ru
https://vk.com/ivd_ru

Разберем основные моменты проектирования.

Способ прокладки кабеля

Вариантов может быть два. Закрытый способ устройства предполагает укладку проводов в штробы. Это небольшие полости, которые штробят в стенах. После монтажа их заделывают. Получается, что кабели находятся внутри стены, они надежно защищены от повреждения.

При невозможности использования закрытого способа применяют открытый. В этом случае проводка укладывается по поверхности стены в специальные кабель-каналы. Закрытый способ используют в зданиях из газоблоков, кирпича, бетона, т.п. Электропроводка в деревянном доме прокладывается открытым способом.

Определение типа напряжения на вводе

В дом может быть заведена одно- или трехфазная линия на 220 или на 380 В. Выбор делают исходя из своих нужд и из того, что могут поставить энергетики. Так, для небольшого по площади здания без мощного электрокотла вполне достаточно одной фазы на 220 В. Если планируется установка мощного трехфазного оборудования или потребители однофазные, но их совокупная мощность велика, выбирают три фазы по 380 В. Второе решение более дорогое, требования к такой линии выше. Однако она дает большие возможности.

Расчет мощности

Чтобы правильно спроектировать электропроводку, надо определить суммарную мощность потребления. Это делают сложением мощностей всего электрооборудования. Взять данные можно из техдокументации приборов или рассчитать примерно. В среднем, телевизор потребляет 200 Вт, стиралка — 700 Вт, холодильник — 400 Вт, пылесос — 1 000 Вт, электрообогреватель — 1 400 Вт, духовка — 1 200 Вт и т.д. Эти показатели суммируют. К ним добавляют пусковые нагрузки и минимум 20% запаса мощности. Запас может быть больше, это даст возможность в будущем без опасений подключать дополнительные электроприборы.

• Газо- и энергоснабжение

  Платим меньше: 6 действенных способов экономии электроэнергии

Выбор проводов

На основании рассчитанной мощности подбирают сечение электропроводки. Лучше всего делать это на основе специальных таблиц. Однако есть и другое решение. Опытные электрики считают лучшим вариантом трехжильные медные электропровода ШВВПнг и ВВГнг, сечение подбирают исходя из типа потребителя.

• Розеточные группы — 3*2,5 мм².
• Контуры осветительные — 3*2 мм² или 3*1,5 мм².
• Кондиционер 5 кВт и ниже — 3*2,5 мм².
• Кондиционер выше 5 кВт — 3*4 мм².
• Электродуховка или плита — 3*4 мм².
• Электрокотел — 3*4 мм² или больше (руководствуются рекомендациями производителя).

Деление на линии-группы потребления

Нагрузка внутри общедомовой сети должна распределяться равномерно. Поэтому ее делят на несколько частей или групп. Обычно отдельной группой выделяют освещение хозпостроек, уличные фонари, внутридомовые осветительные приборы, розетки, т.п. Если постройка большая, возможно разделение по этажам или даже по помещениям. Для обеспечения максимальной безопасности на каждую выделенную линию ставят автоматы-выключатели, УЗО. Это облегчает поиск неисправности в случае, если защита сработает. Групповые УЗО подбирают по максимальному потреблению выделенной группы. Для подключения мощного электрооборудования рекомендуется обустраивать отдельные линии.

Как завести электричество в здание

На участке ввода электричества в здание обустраивают вводно-распределительный щиток. Его ставят внутри отапливаемого помещения. К щитку с одной стороны подходит уличный кабель ввода, с другой — проводка от всех групп внутренних потребителей. Можно обустроить два электрощита. В первый встраивают общее УЗО, счетчик и рубильник. Все они должны иметь повышенную степень влагозащиты, поскольку оборудование устанавливают снаружи. Второй электрощит монтируют в помещении, он «отвечает» за внутреннюю разводку.

Подключение вводного кабеля в любом случае выполняет сетевая компания. Подвести линию можно по воздуху или под землей. Первый вариант — самый простой и дешевый: от ЛЭП протягивают изолированный самонесущий провод. Не всегда есть такая возможность, поскольку существует ряд ограничений. Например, если расстояние от дома до опоры больше 20 метров, монтаж запрещают или ставят еще одну опору. Иначе есть угроза обрыва электрокабеля.

Можно подвести электричество под землей. Для этого на глубине 80-100 см укладывают электрокабель. Его вставляют в стальную или пластиковую трубу. Это защищает его от повреждений. Для ввода в дом в стене или в фундаменте выдалбливают отверстие. Подземный монтаж более трудоемкий и дорогой, но он снижает риск обрыва линии ввода. Прослужит она намного дольше, чем воздушная.

• Безопасность и домашняя автоматика

  Что должно быть в распределительном щитке: советы по подбору оборудования

Как выстроить трассы электропроводки

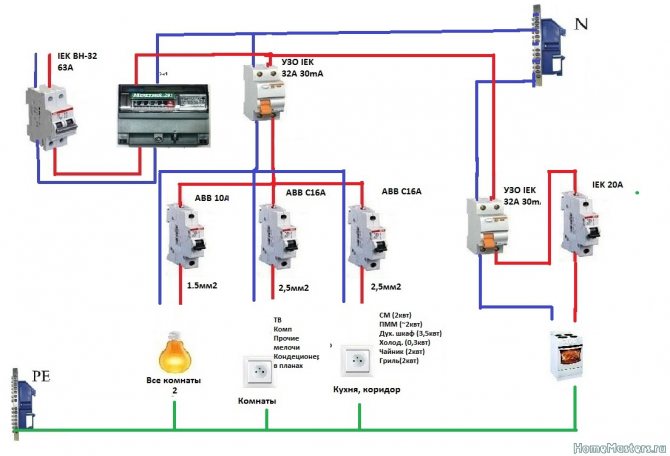

Схема прокладки проводки для каждого дома индивидуальна. Но есть общие для всех случаев принципы. Перечислим их.

• Первым элементом после участка ввода ставят рубильник. Он дает возможность при необходимости обесточивать дом.
• После него монтируют электросчетчик.
• Третьим устанавливают общую автоматическую защиту.
• После него обустраивают разветвления на все группы потребителей. Обязательно устанавливают автомат-выключатель либо УЗО на каждую из них.

Кроме того, по инструкции в щитке обязательно должны присутствовать две отдельные шины: N (или «нуль») и PE (или «земля»). Отходящие от них электропровода образуют два отдельных контура, которые никогда не соединяются и не пересекаются.

Схему-чертеж электропроводки важно составить с учетом основных правил, которые нужно выполнить. Перечислим их все.

• Сеть делят на несколько групп, которые защищают выключатели-автоматы или УЗО. Единая схема возможна, если в нее будут включены только несколько выключателей либо розеток.
• Для энергоемких мощных приборов обустраивают выделенные линии с защитной автоматикой.
• Электропровода укладывают только вертикально и горизонтально: перпендикулярно либо параллельно потолку и полу.
• Угол поворота провода делают только прямым. Диагональное размещение запрещено.
• Электролинии прокладывают на расстоянии не меньше 150-200 мм от дверных и оконных проемов.
• Расстояние от газовых коммуникаций до электросети не может быть меньше 200 мм.
• Минимальное расстояние от розеточного блока до уровня чистового пола — 35-40 см.
• Электрощитки устанавливают на высоте 150-170 см. Это удобно при обслуживании, а также является защитой от детей.
• Обязательно использование заземления.

Важно выстроить план так, чтобы проложенные кабельные трассы не мешали другим коммуникациям и не пересекались с ними.

После того как план-схема составлена, приступают к монтажу. Можно все сделать своими руками. Важный момент. Все работы проводят только при отключенной электроэнергии, причем нужно исключить возможность ее случайной подачи. Рабочий инструмент используют только с изолированными ручками. Предлагаем пошаговую инструкцию, как провести электропроводку в частном доме.

1. Разметка

Отбейте малярным шнуром уровни чистового потолка и пола, если разметка проводится до начала отделочных работ. Отбейте уровни размещения выключателей и розеток, магистрали розеточной цепи и цепи освещения. Наметьте положение электрощита и пути прохождения магистралей от него к потребителям. Разметьте все трассы с шириной и глубиной будущих штроб. Отметьте положение всех электроприборов. Сверьте разметку с планом-схемой.

2. Подготовка штроб

Вырежьте нишу под электрощит. Коронкой нужного диаметра пробурите отверстия под монтажные коробки для выключателей и розеток, под распредкоробки. Проштробите каналы под электрокабели. Если нужно, продолбите отверстия в другие комнаты для прохождения проводки. Вычистите пыль из штроб, ниш и отверстий. Загрунтуйте их праймером глубокого проникновения.

3. Монтаж системы

Установите электрощит в подготовленную нишу. Уложите кабель в штробы. Если по проекту нужно, предварительно поместите его в гофротрубу. Укладывайте электрокабель по направлению от монтажной коробки к щитку. Обязательно закрепляйте электропроводку внутри штробы специальными хомутиками или клипсами. По окончании укладки сверьтесь с планом и сфотографируйте положение штроб. Установите монтажные и распределительные коробки. Соедините участки электропроводки, подключите группы потребителей к электрощитку. Проверьте корректность работы системы.

4. Финишные работы

Заделайте штробы штукатурной смесью. Дайте ей высохнуть и зашкурьте. Оголенные проводки в монтажных коробках заизолируйте, уложите внутрь полости. В таком виде они должны находиться до окончания отделочных работ. Распределительные коробки накройте крышками, если их нет, заклейте их малярным скотчем. После того как отделка будет завершена, установите механизмы выключателей и розеток, поставьте диммеры, повесьте светильники.

• Стены

  Как найти скрытую проводку в стене специальными приборами и без них

Материал подготовила

Инна Ясиновская

Фото

ShutterStock

Своими руками

Какие машины поставить в частный дом

Автоматические выключатели

— коммутационное оборудование, предназначенное для защиты электропроводки от перегрузок. Если цепь исправна, то в нее подается ток из общей линии через автомат. При превышении значения тока критических параметров происходит срабатывание устройства и обесточивание линии. В этой статье мы поговорим о том, какие автоматы установить в частном доме или квартире, чтобы обеспечить исправность электропроводки и обезопасить себя и свое имущество от возгорания.

При выборе автоматического выключателя следует учитывать, что величина тока, вызывающего его срабатывание, должна быть меньше допустимой примерно на 10 %. При расчете ожидаемых нагрузок необходимо выбирать сечение проводников исходя из полученных результатов.

Если планируется увеличить нагрузку, необходимо установить кабели большего сечения, заменив при этом защитное устройство на более мощное. Если этого не сделать, старые электрические провода просто сгорят от перегрузки.

Содержание

• Устройство и принцип работы АВ
• Разновидности автоматических выключателей
• Как выбрать автоматический выключатель?
• Коммутатор какой фирмы лучше выбрать?
• Заключение

Устройство и принцип работы АВ

Для домашней сети чаще всего используются коммутаторы серии ВА. Их особенностью является наличие сразу двух видов защиты, а именно тепловой и электромагнитной.

Сумка состоит из нескольких частей, основной из которых является биметаллическая пластина, реагирующая на величину проходящего через нее тока. При превышении номинального значения плита нагревается, прогибается в сторону выключения и запускает автомат.

После нормализации значения тока он остывает, после чего защитное устройство можно снова включить.

Так работает теплозащита.

Электромагнитная защита срабатывает при сверхтоках короткого замыкания. При прохождении ими расцепителя подвижный сердечник последнего смещается в сторону и срабатывает механизм отключения, который размыкает контакты и обесточивает проводку.

Устройство и принцип работы автоматического выключателя на видео:

Размыкание контактов вызывает возникновение электрической дуги большой мощности, что может привести к их разрушению. Для ее нейтрализации устройство снабжено дугогасительной камерой, в состав которой входят параллельно установленные металлические пластины. Притягиваясь к ним, дуга разделяется на части, охлаждается и гасится.

При необходимости включение и выключение автоматов можно производить вручную. Исправный автомат может выдерживать проходящий через него поток электронов неограниченное время, если величина последнего не превышает номинального значения.

Разновидности автоматических выключателей

Эти устройства делятся на несколько типов, каждый из которых имеет свои особенности работы и предназначен для установки в различные цепи:

• МА. Термическая расцепка для этих машин не предусмотрена. При подключении к нагрузке (например, электродвигателю) токовому реле нужен только выключатель, обеспечивающий защиту от короткого замыкания.
• А. Тепловой расцепитель в этих устройствах срабатывает при превышении электрического тока номинала на 30%. Электромагнитный расцепитель здесь вызывает сбой питания через 0,05 с, если ток превышает номинальное значение на 100 %. Если по какой-либо причине катушка не сработала, то примерно через 25-30 с срабатывает тепловая защита, вызывающая отключение машины. В электрические цепи с полупроводниковыми элементами следует устанавливать защитные устройства типа А, которые могут выйти из строя даже при незначительном увеличении тока. В целях защиты электронных устройств в цепь могут быть включены автоматы марки З, срабатывающие при превышении тока удваивается.

• Б. В этих устройствах тепловой расцепитель срабатывает в течение 4-5 с, а электромагнитная защита действует в течение 0,015 с, если ток превышает номинальный на 200 %. Автоматы этого типа широко применяются в цепях освещения, отличающихся малым пусковым током.
• C. Эти машины самые распространенные. Оба вида защиты срабатывают в нем при превышении значения номинального тока, проходящего через выключатель, на 400 %.

Это устройство, обеспечивающее умеренный пусковой ток, лучше всего размещать в бытовом электрощите.

• Д и К. Эти устройства обычно устанавливаются в промышленных сетях с большими пусковыми токами оборудования. Однако автомат марки Д можно установить и в частном доме, в котором подключен электрокотел или мощный электродвигатель.

Разобравшись с видами устройств, переходим к вопросу их выбора.

Как выбрать автоматический выключатель?

Выбор автоматических выключателей осуществляется по ряду критериев:

• Номинальный ток. При превышении этого параметра срабатывает автоматический выключатель, тем самым защищая цепь от повреждения из-за перегрузки. Его следует выбирать исходя из сечения кабелей, которые подключаются к АБ. Номинальный ток для защитного устройства должен составлять 85-90% от значения, которое может выдержать проводка.

• Селективность. Номинал тока следует выбирать исходя из значения нагрузки конкретной линии. Величина тока для основных бытовых приборов и элементов обычно составляет: 10 А для осветительных приборов, 16 А для электрических розеток, 25 А для электроприборов большой мощности, 32 А для электроплиты и 40 А для главного выключателя. Это общие показатели, они могут варьироваться. Например, если через электрическую розетку подключается устройство на 25 А, то оно выбирается на аналогичное значение силы тока.
• Ток отключения. Номинальное значение этого параметра следует выбирать исходя из нагрузки. Коммутационное устройство для электронных устройств должно иметь марку А или З, автоматический выключатель для мощного электродвигателя с большим пусковым током — Д, защитное устройство для электрокотла отопления — С, а для осветительных приборов — Б. марки автоматов подобраны правильно, то оборудование, включенное в схему, будет надежно защищено, а АБ не сработает при включении, например, сварочного аппарата или двигателя.
• Количество полюсов. Для защиты однофазной бытовой сети, к которой не подключены мощные устройства, будет достаточно одно- или двухполюсного автоматического выключателя. Если, например, в схему включен котел отопления или электродвигатель на три фазы, то АВ должен быть трехполюсным.

• Производители. Как в России, так и за рубежом налажено производство автоматических выключателей, и чтобы выбрать качественный автомат, нужно ориентироваться не только на заявленные параметры. Купить хорошее оборудование на рынке «из коробки» вряд ли получится. Поэтому защитные устройства лучше покупать в специализированных точках, где они продаются с сопроводительной документацией. Ведущие производители дорожат маркой своей компании и высоким рейтингом, поэтому можно не бояться нарваться на некачественный товар.

О нюансах выбора автоматического выключателя в видео:

Коммутатор какой фирмы лучше выбрать?

Как мы уже говорили, не стоит приобретать дешевые защитные устройства неизвестного производителя, так как от качества этих устройств напрямую зависит безопасность людей и имущества.

Чтобы обезопасить себя от неприятностей, связанных с плохой защитой линии, достаточно купить качественный автомат, который, кстати, стоит не намного дороже подделки.

Если говорить о конкретных фирмах, то можно посоветовать устройства от Schneider Electric, ABB и Legrand, которые при номинале 16 А стоят на данный момент от 120 до 230 рублей. Есть и более простые и бюджетные варианты аналогичного номинала, цена которых сегодня не превышает 50 рублей – EKF и IEK.

Все АБ предусматривают определенное количество операций. Нежелательно использовать защитные устройства в качестве выключателей нагрузки — это приводит к износу механизма и подгоранию контактов. В соответствии с требованиями ПУЭ нагрузка должна включаться посредством реле или контакторов.

Очень важно не ошибиться при определении необходимого количества защитных устройств. Как правило, сначала устанавливается вводная машина. Другие подсумки защищают линии освещения, розетки, а также мощные электроприборы, не имеющие встроенной защиты.

У АВ разных фирм подключение и крепление кабелей осуществляется по-разному. Поэтому при необходимости замены автоматов в приборной панели лучше вместо них установить аналогичные изделия.

Обзор автоматических выключателей Hager в следующем видео:

Заключение

Подводя итоги, скажем, что современные автоматические выключатели защищают электрическую сеть и подключенные к ней устройства как от коротких замыканий, так и от длительных перегрузок. В первом случае срабатывает тепловой расцепитель, а во втором — электромагнитная защита.

Также напоминаем, что использовать АБ нужно по назначению, а не использовать в качестве них выключатели электроприборов, иначе они быстро выйдут из строя. Прочитав этот материал, вы узнали, какие автоматы стоит установить в квартире или в частном доме.

Рекомендации какой провод использовать для электропроводки в доме

Домашнюю электрическую сеть невозможно построить без электрического кабеля. Однако для обустройства жилья недостаточно правильно его установить; нужно еще правильно выбрать подходящий тип. А для этого нужно знать, какие характеристики влияют на выбор. Вы согласны?

Мы расскажем, какие виды продукции предлагает современный рынок и какой провод использовать для электропроводки в доме. Мы познакомим вас с востребованной номенклатурой и поможем разобраться в маркировке продукции для прокладки ЛЭП. Укажем, на что следует ориентироваться заказчикам и самостоятельным электрикам.

Информация, представленная для ознакомления с целью оптимизации восприятия, дополнена схемами, фотоподборками, видео-рекомендациями.

Содержание статьи:

• Из чего сделаны электрические кабели?
• Разновидности электрических проводов
  • Вид №1 — Кабель ВВГ
  • Вид №2 — Кабель NYM
  • Вид №3 — Провод ПУНП
  • Вид №4 — Кабель бронированный ВББШВ
• Компетентность 90 Критерии выбора0014
• Как рассчитать сечение провода?
• Выводы и полезное видео по теме

Из чего делают электрические кабели?

Основными элементами любого электрического кабеля являются жилы — элементы для прохождения электрического тока, изолированные друг от друга внутренней оболочкой и заключенные в общую оболочку.

Обозначаются аббревиатурой TPG.

Кроме токопроводящих жил (1) кабель может содержать такие конструктивные элементы, как заполнитель (3), проволочную или стальную броню (2) и наружную оболочку (4)

Жилы для передачи электрической энергии бывают двух типов:

• однопроволочные сплошные;
• многопроволочный состоящий из большого количества тонких нитей.

Некоторые ошибочно полагают, что одножильные жилы и одножильные кабели — это одно и то же понятие. По сути, одножильные изделия могут иметь только одну жилу, которая, в свою очередь, может быть выполнена одно- или многопроволочной.

Фотогалерея

Фото

Выбор проводов для устройства электропроводки в квартире или доме чаще всего обусловлен удобством работы, опытом и навыками исполнителя

По качеству и скорости передачи электрического заряда много- и одножильные провода практически не отличаются. Их выбирают в основном, ориентируясь на прочность и гибкость жилы

В значительной степени опыт начинающего электрика по снятию изоляции имеет выбор кабеля по количеству жил. Однопроволочный вид неумелыми руками может сразу «перекусить»

Многожильные провода, даже в составе кабеля, значительно более гибкие, чем одножильные. Их легче укладывать в труднодоступных местах и ​​на участках пути с многочисленными изгибами. Однако их практически невозможно повредить.

Одножильные провода применяют там, где не предполагается модернизация сети, подключение дополнительных линий и ремонт сети. Жила из одной проволоки после нескольких изгибов может быть разорвана

Несмотря на то, что оба вида проводов соединяются по общим технологическим правилам, при формировании жил учитывают способность и неспособность жил многократно изгибаться без повреждений соединения

Только действующие электрики подключают один токопровод со скрутками. Данный тип соединения не предполагает возможности раскрутки и переделки узла

Провод с жилой под напряжением из одного провода проще зачистить и вывести в клемму, что особенно привлекательно для неопытных домашних мастеров. Однако вы можете приобрести разъем, который надежно фиксирует все компоненты многопроволочной жилы, или использовать наконечник, который обжимает все компоненты перед подключением. провода

Варианты подключения одножильных и многожильных проводов

Способы соединения одно- и многопроволочных видов

Скрутка как способ соединения токонесущих жил

Соединение проводов с помощью клемм

Основой для изготовления токопроводящих жил может быть медь или алюминий. Если сравнивать эти металлы, то алюминий хоть и дешевле, но проигрывает в том, что имеет меньший уровень электропроводности.

Это означает, что при одинаковом сечении медный проводник способен пропускать больший ток. Единственным «минусом» меди является то, что ее нельзя напрямую соединить с другими металлами. Те. Для соединения с алюминием необходим переходник, исключающий образование гальванической пары.

Алюминий не лучший вариант для проводки в доме, так как он имеет низкий уровень электропроводности, а в процессе эксплуатации быстрее окисляется и ломается на изгибах

Если соединение производить скруткой, то это место быстро окислится , что приведет к разрыву контактов, в результате чего багажник может замкнуться. В идеале для всех линий в квартире следует выбрать один и тот же тип провода.

Кабели для электрических сигналов снабжены общей защитной оболочкой.

Изоляционный слой может быть изготовлен из:

• каучука;
• полиэтилен;
• ПВХ компаунд.

Каждый из этих материалов характеризуется высокими изоляционными характеристиками. Благодаря этому их можно использовать в сетях различных классов напряжения в пределах 500 Вт.

Основное назначение наружной оплетки – защита проводников от влаги, которая может привести к нарушению целостности изоляции и, как следствие, к помутнению оптических волокон

Любой кабель для дома имеет как минимум два изолирующих слоя: первый защищает внутренние жилы, собранные в пучок, второй опоясывает только одну жилу.

Разновидности электрических проводов

Существует несколько классификаций, которыми руководствуются мастера при выборе.

Первым признаком того, что кабели являются общими, является количество жил . Рабочие параметры одноядерных и многоядерных изделий подробно представлены в таблице ниже.

Сводная таблица эксплуатационных параметров одно- и многожильных электротехнических изделий в зависимости от количества задействованных нитей. Разница существует как в устройстве, так и в предполагаемом использовании.

Ниже представлены четыре наиболее популярных типа кабелей, используемых при обустройстве внутренней электропроводки.

Вид № 1 — Кабель ВВГ

При устройстве внутриквартирной электропроводки, обеспечивающей применение кабеля ВВГ . Используется для передачи электрического тока при рабочем напряжении в пределах 1000 В. Количество жил в таких изделиях может составлять от одной до пяти.

Токопровод ВВГ изготовляют в одном из четырех исполнений: в виде изделий с плоским или круглым поперечным сечением, а также треугольным или квадратным

К неоспоримым преимуществам продукции ВВГ можно отнести широкий диапазон рабочих температур. Его можно смело использовать при температуре от -50°С до +50°С. Проволока славится высокой прочностью на разрыв и способностью выдерживать влажность до 98%.

Изделие данного типа может иметь одно из трех обозначений:

• « П » — указывает на плоский тип сечения;
• « с » — означает, что между изоляцией ТПЖ и внешней оплеткой жгуты из резиновой смеси или ПВХ;
• « нг » — указывает на то, что изоляция не распространяет горение.

В любых кабелях типа ВВГ, за исключением имеющих обозначение «з», пространство между наружной оболочкой и изоляционным слоем жил не заполнена

Внешняя оболочка кабеля ВВГ обычно окрашена в черный цвет, внутренняя изоляция токопроводящих жил маркируется желто-зеленым, синим, красным или белым цветом с синей полосой

Для бытового применения кабель сечение от 1,5 мм ² , при обустройстве частного дома изделие 6 мм ² . Значение радиуса изгиба изделия определяется путем умножения меньшего сечения на 10.

Фотогалерея

Фото

Кабель с маркировкой ВВГнг-LS

Процесс прожига изоляции кабеля

Кабель с маркировкой ППГНГ-HF

Кабель ВВГнг запрещенный для жилья

Вид №2 — Кабель NYM

NYM — Еще один качественный силовой кабель, предназначенный для проведения силовых и осветительных сетей напряжением до 660В. Многожильные токопроводы изделия изготовлены из меди.

Количество жил кабеля NYM может составлять от одной до пяти. Минимальные параметры сечения реализуемых изделий составляют 1,5 мм ² , максимальные — 16 мм ² .

Значение радиуса изгиба соответствует четырем диаметрам поперечного сечения.

Кабель секционный NYM: медные жилы заключены в оболочки из ПВХ, между которыми проложена негорючая прокладка; роль внешней оплетки — ПВХ изоляция

Кабель имеет двойную изоляцию:

• внешняя оболочка из поливинилхлорида;
• Внутренняя оплетка из негорючего ПВХ.

Внутреннее пространство между изоляционными слоями заполнено наполнителем, представляющим собой резину с покрытием. Такое решение повышает прочность изделия и делает его более устойчивым к высоким температурам.

Таким образом, кабель NYM относится к влаго- и термостойким изделиям. Пределы его рабочих температур от -40°С до +70°С.

Единственным недостатком кабеля NYM является его уязвимость к УФ-лучам. По этой причине при использовании на открытом участке, куда попадают прямые лучи, рекомендуется его накрывать.

Если сравнивать кабель NYM с аналогом ВВГ, то первый предпочтительнее по эксплуатационным параметрам. Но при ограниченном бюджете всегда можно сэкономить, используя кабель NYM только для соединения комнатных и квартирных панелей с панелями пола, а прокладывать кабель ВВГ на участках.

Вид #3 — Провод ПУНП

Часто для проводки используют бюджетный аналог — Плоский провод ПУНП . Представляет собой двух- или трехжильное изделие сечением 1,5-6 мм ² . Каждая жила плоского провода выполнена из меди и является однопроволочной.

ПУНП применяется для подключения стационарных систем освещения и «силовых» розеток на номинальное напряжение 250 В и частоту 50 Гц

Кабель также имеет двойную изоляцию:

• наружная оболочка из ПВХ пластиката ;
• внутренняя оплетка из поливинилхлорида.

По качеству такой провод далеко не лучший вариант. К тому же, как показывает практика, изоляция провода очень уязвима к температурным колебаниям и быстро разрушается при нагреве.

Вид №4 — бронированный кабель ВББШВ

При обустройстве системы освещения прилегающей к дому бронированной силовой установки лучше всего подходит кабель ВББШВ . Предназначен для работы в условиях переменного номинального напряжения, диапазон которого варьируется от 660 до 1000 В.

Влагозащитное изделие удобно прокладывать в земле, в железобетонных трубах и в гофре на открытом воздухе воздуха при условии создания дополнительной защиты от прямых световых лучей.

Основным преимуществом данного кабеля является наличие металлизированной брони, в связи с чем его можно смело использовать при устройстве прокладки в земляной траншее

Жилы из меди. Количество нитей может варьироваться от одной до пяти, каждая из которых может состоять из одного или нескольких проводов.

Сечение изделий ВББШВ от 1,5 мм ² до 240 мм ² . В качестве внутренней изоляции и внешней оболочки используется поливинилхлорид.

Компетентные критерии выбора

Залогом бесперебойной работы домашней магистрали электросистемы является качество комплектующих. Поэтому на этапе их приобретения одной из ключевых задач является выбор кабеля надлежащего качества.

Производители всегда указывают, из каких металлов изготовлены жилы и какие материалы входят в состав изоляционной оплётки; эти параметры указаны в маркировке кабеля

Чтобы сориентироваться при выборе подходящего кабеля, необходимо внимательно изучить маркировку товара. На кабеле должны быть указаны: марка, наименование производителя и соответствие ГОСТу или техническим условиям. Размер сечения и марка кабеля должны повторяться через равные промежутки по всей длине внешней оплетки изделия.

Маркировка любого силового кабеля представлена ​​цифрами и тремя буквами.

Первая цифра численного обозначения определяет количество жил, вторая цифра — площадь поперечного сечения каждой из них, третья — расчетное напряжение сети. Остальные цифры обозначают класс гибкости шнура. Первая буква определяет тип материала, задействованного в создании верхней оплётки утеплителя.

Если у вас есть товар, в маркировке которого на первом месте стоит буква «А», это означает, что жилы выполнены из серебристого металла – алюминия; если такой буквы нет, то резьбы медные

Вторая буква указывает на тип провода:

• « К » — контрольный;
• « П » — плоский;
• « М » — монтажный;
• « Ш » или « В » — монтажный;
• « Mg » — сборочное помещение с гибким проводником.

Третья буква маркировки определяет материал, применяемый для внутренней изоляции жил.

Вариантов его обозначения и расшифровки:

• « П » — изоляция из полиэтилена;
• « В » или « ВР » — оплетка из резины;
• « Пв » — применяемый вулканизирующий полиэтилен;
• « Пс » — применяемый самозатухающий полиэтилен;
• « С » — наружная оплетка из свинца;

Резиновая изоляция может быть защищена нитритной оболочкой « Н » или поливинилхлоридной « В ».

Пример расшифровки обозначения: ВВГ 4х2,5-380 — кабель с четырьмя медными жилами сечением 2,5 мм, рассчитанный на напряжение 380 В, изолированный оболочкой из ПВХ и заключенный во внешнюю оболочку Оболочка ПВХ

Следующая буква указывает на тип кабеля: « НГ » — негорючий и пожаробезопасный, « Б » — бронированный, « ЛС » — не выделяет дым при плавлении. Изделия с бронированной оболочкой используются там, где есть вероятность механических повреждений.

Наличие в маркировке буквы « Е » сообщает о наличии наполнителя между жилами. Буквенное сочетание « СОЖ » показывает, что это однопроволочная жила.

Как рассчитать сечение провод?

Площади сечений жил нормируются.Значения их выбирают с ориентацией на силу тока,материал изготовления жил и условия прокладки.Действительно,при эксплуатации кабеля на предела своих возможностей проводники будут нагреваться на несколько десятков градусов.

А если в одном лотке будет проложено несколько таких кабелей, то при взаимном нагреве изделий значение допустимого тока уменьшится до 30%.

Для того чтобы правильно рассчитать сечение провода, которое лучше всего подходит для домашних магистралей, необходимо рассчитать суммарное значение тока всех квартирных электроприборов

Расчет производится по этой формуле P/V .

Где:

• Ч — мощность приборов, параметры которых указаны в технической документации;
• В — сеть напряжением 220 В.

Площадь сечения измеряется в квадратных миллиметрах. Так, один «квадрат» алюминиевого провода способен пропустить через себя от 4 до 6 ампер. У медного аналога этот параметр достигает отметки в 10 ампер.

Например, для электроприбора мощностью 4 киловатта по этой формуле сила тока становится равной 18,18 А = 4000 Вт/200В. Для питания такого устройства требуется прокладка проводки с медными нитями сечением 1,8 мм ² .

В качестве подстраховки полученное значение лучше умножить на 1,5. Поэтому самый идеальный вариант для питания такого мощного устройства — медный провод сечением 2 мм ² . Если рассматривать вариант установки алюминиевого аналога, то понадобится шнур, толщина которого в 2,5 раза больше.

Упростите задачу с помощью приведенной ниже таблицы.

Таблица, которой удобно пользоваться при расчете сечения провода для домашней магистрали с учетом значения тока всех питаемых электроприборов

Важный момент! При проектировании скрытой проводки данные из таблицы необходимо умножить на коэффициент 0,8 .

В открытом состоянии возможен монтаж в том же частном доме, в любом случае для надежности лучше использовать провод сечением 4 мм и более ² и выше, отдавая предпочтение изделиям с высокими механическими прочность.

По показателям плоскости поперечного сечения монтажный кабель для ввода в дом должен быть на одну ступень выше, чем тот, который необходим для обслуживания большинства устанавливаемых электроприборов.

В целях экономии такой провод можно использовать только для ввода в дом и подключения к клеммнику, а через автоматы проводить линии нужного сечения.

Согласно требованиям ПУЭ ПУЭ 7.1.34 каждую строку следует рассчитывать отдельно с ориентацией на конкретную нагрузку. Однако есть варианты, приемлемые для всех жилых объектов со стандартными значениями сечения:

Фотогалерея

Фото

Электропроводка для построения линий освещения чаще всего выполняется кабелем ВВГнгЛС 3×1,5мм². Для защиты линий рекомендуется настроить автомат на 10 А

Кабель ВВГнгЛС 3×2,5мм² традиционно используется для соединения штепсельных розеток. Автомат для них нужен на 16А

Для подключения мощных бытовых приборов к электросети проводка проложена кабелем ВВГнгЛС 3×6мм². Здесь нужен автоматический выключатель на 32 А

Кабель для ввода в дом или квартиру лучше рассчитать так, чтобы он соответствовал реальной нагрузке. Но чаще всего для ввода используется ВВГнгЛС 3×6мм². Однако в связи с ростом мощности потребителей лучше брать ВВГнгЛС 3×10мм²

Устройство линий осветительной сети

Монтаж электропроводки к розеточным группам

Монтаж розеток для мощного оборудования

Ввод электропроводки в дом или квартиру

Вы узнаете, какой кабель использовать для устройства электропроводки в деревянный дом с другого нашего сайта.

Выводы и полезное видео по теме

Перед выбором и практическим использованием проводов лучше еще раз вспомнить теорию просмотрев полезные видео.

Видео №1. Как правильно подобрать провод:

Видео №2. Совет мастера, какой провод лучше для дома:

Ценовой диапазон силовых кабелей в продаже достаточно широк. Но в этом вопросе не стоит экономить. Более низкая цена может свидетельствовать о том, что при изготовлении кабельного изделия использовались материалы низкого качества или провод имеет сечение меньше заявленного .

Приобретая продукцию китайских производителей, будьте готовы к тому, что в стремлении сэкономить вместо медных жил многие из них используют омедненные алюминиевые провода. Внешне они практически не отличаются от медных аналогов, а отличаются только эксплуатационными характеристиками.

У вас есть полезные рекомендации, которые вы хотите сообщить посетителям сайта и нам? Возникли вопросы при чтении информации? Пожалуйста, пишите комментарии в блоке под текстом статьи.

6 различных типов электрических проводов и их выбор

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный профсоюзный электрик №176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электроустановках. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 09.06.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Марго Кавин

Электрический провод обычно изготавливается из меди или алюминия, и эти проводящие материалы изолированы как провода, которые подводят электричество к различным частям вашего дома.

Когда вы устанавливаете новую проводку, выбор правильного провода или кабеля — это полдела. С другой стороны, при осмотре старой проводки в вашем доме идентификация типа провода может многое сказать вам о цепи, к которой принадлежит проводка (например, если вы открываете распределительную коробку и вам нужно определить, какие провода куда идут). Электропроводка для современных домов вполне стандартна, и большинство домов, построенных после середины 19-го века.60-е имеют аналогичные типы проводки. Любая новая электрическая установка требует новой проводки, которая соответствует местным строительным нормам.

Ниже вы узнаете о различных типах домашних электрических проводов, чтобы выбрать правильный вариант для точного и безопасного выполнения электрических проектов.

Терминология подключения

Это помогает понять несколько основных терминов, используемых для описания проводки. Электрический провод — это тип проводника, который представляет собой материал, проводящий электричество. В случае бытовой электропроводки сам проводник обычно медный или алюминиевый (или алюминиевый с медной оболочкой) и представляет собой либо сплошную металлическую жилу, либо многожильный провод.

Большинство проводов в доме изолированы, то есть покрыты непроводящим пластиковым покрытием. Одним заметным исключением являются заземляющие провода, которые обычно состоят из сплошной меди и либо изолированы зеленой оболочкой, либо неизолированы (голы).

Предупреждение

Многие большие провода в вашем доме находятся под напряжением от 120 до 240 вольт, часто называемым сетевым напряжением, и к ним может быть очень опасно прикасаться. В вашем доме также есть несколько проводов, по которым проходит гораздо меньшее количество «низковольтного» тока. Они менее опасны, а у некоторых переносимое напряжение настолько низкое, что вероятность поражения электрическим током практически отсутствует. Однако пока вы точно не знаете, с какими проводами имеете дело, лучше относиться ко всем им как к опасным.

17 Основные инструменты для электромонтажных работ

• 01 из 06

  Кабель NM

  Ель / Марго Кавин

  • Подходит для: Внутреннее использование в сухих помещениях

  Неметаллический (NM) кабель, который часто называют «Romex» в честь одной популярной торговой марки, представляет собой тип электрической проводки, предназначенный для внутреннего использования в сухих местах. НМ — самый распространенный тип проводки в современных домах. Он состоит из двух или более отдельных проводов, обернутых в защитную пластиковую оболочку. Кабель NM обычно содержит один или несколько «горячих» (токонесущих) проводов, нулевой провод и провод заземления.

  Эти проводники изолированы белым (обычно нейтральным) и черным (обычно горячим) цветом для монтажа. Большинство кабелей NM имеют уплощенную трубчатую форму и незаметно проходят сквозь стены, потолок и пол вашего дома.

  Наконечник

  В качестве альтернативы кабелю NM отдельные провода могут быть проложены внутри жесткой или гибкой металлической или пластиковой трубки, называемой кабелепроводом. Кабелепровод обычно используется там, где проводка будет открыта, а не скрыта внутри стен, полов или потолков.


  Почти вся проводка в розетках и светильниках в современном доме выполнена из кабеля НМ. Этот тип провода используется для скрытой проводки в стенах, так как он дешевле, чем использование трубопровода. Наиболее распространенные размеры и номинальная сила тока (ампер):

  • 14-й калибр (15-амперные цепи)
  • 12-й калибр (20-амперные цепи)
  • 10-й калибр (30-амперные цепи)
  • 8-й калибр (40-амперные цепи)
  6-gauge (55-амперные цепи)

  Кабель NM теперь продается с внешней оболочкой с цветовой маркировкой, указывающей на сечение провода:

  • Белая оболочка обозначает кабель NM с проводниками 14 калибра.
  • Желтая оболочка обозначает кабель NM с проводниками 12-го калибра.
  • Оранжевая оболочка обозначает кабель NM с проводниками 10-го калибра.
  • Кабель с черной оболочкой используется для проводов 6-го и 8-го калибра.
  • Серая оболочка не используется для кабеля NM, но зарезервирована для подземного (UF) кабеля или кабеля служебного ввода (SE или SER).

  С кабелем NM опасно обращаться, когда проводники цепи находятся под напряжением.

  Электрический кабель марки Romex и NM: руководство по покупке

• 02 из 06

  Кабель UF

  Ель / Марго Кавин

  • Подходит для: Подземный провод для наружных светильников

  Подземный фидер (UF) — это тип неметаллического кабеля, предназначенный для влажных мест и прямого закапывания в землю. Он обычно используется для питания наружных светильников, таких как фонарные столбы. Как и стандартный кабель NM, UF содержит изолированные горячие и нейтральные провода, а также неизолированный медный провод заземления. Но в то время как оболочка кабеля NM представляет собой отдельную пластиковую оболочку, оболочка кабеля UF представляет собой твердый пластик, который окружает каждый провод. Этот тип электрического провода также немного дороже, чем провод NM, из-за его прочной изоляции. Кабель UF обычно продается с серой внешней оболочкой.

  Кабель UF также используется для проводки основных цепей и несет опасное напряжение, пока цепи включены.

• 03 из 06

  Провод THHN/THWN

  Ель / Марго Кавин

  • Подходит для: Изолированные провода внутри кабелепроводов

  THHN и THWN — это коды для двух наиболее распространенных типов изолированного провода, используемого внутри кабелепровода. В отличие от кабеля NM, в котором два или более индивидуально изолированных проводника (медных или алюминиевых) связаны внутри пластиковой оболочки, провода THHN и THWN представляют собой одиночные проводники, каждый из которых имеет свою цветовую маркировку изоляции. Вместо того, чтобы быть защищенным оболочкой кабеля NM, эти провода защищены трубчатым металлическим или пластиковым кабелепроводом.

  Кабелепровод часто используется в незавершенных помещениях, таких как подвалы и гаражи, а также для коротких открытых участков внутри дома, например, для подключения проводки к мусоросборникам и водонагревателям. Цены на эти провода обычно аналогичны проводам NM (плюс стоимость кабелепровода). Буквы обозначают особые свойства изоляции проводов:

  • T: Термопласт
  • H: Термостойкий; HH означает высокую термостойкость
  • Вт: Подходит для влажных помещений
  • N: С нейлоновым покрытием для дополнительной защиты

  Провода THHN и THWN имеют цветную оболочку, которая обычно используется для обозначения их функции в цепи:

  • Провода питания: Черный, красный, оранжевый
  • Нейтральные провода: Белый, коричневый
  • Провода заземления: Зеленый, желто-зеленый

  Провода THHN и THWN — это провода цепи, с которыми никогда нельзя обращаться, когда цепи включены.

  Емкость для заполнения электрических кабелепроводов EMT и ПВХ

• 04 из 06

  Низковольтный провод

  Ель / Марго Кавин

  • Подходит для: цепей, требующих 50 вольт или менее

  Низковольтная проводка используется для цепей, обычно требующих 50 вольт или меньше. Несколько распространенных типов: провод ландшафтного освещения, соединения спринклерной системы, провод звонка (для дверных звонков), провода акустической системы и провода термостата. Размеры проводов варьируются от 22 до 12 калибра, и эти провода могут быть изготовлены из меди или алюминия. Провода низкого напряжения обычно изолированы и могут быть заключены в оболочку кабеля или объединены в витые пары, подобно проводу шнура лампы. Его следует использовать только для низковольтных приложений. Как правило, это очень маленькие провода, которые сильно отличаются от проводки стандартной цепи, и их стоимость, как правило, ниже, чем у других бытовых проводов.

  С низковольтными проводами редко случаются серьезные удары, но все же всегда лучше отключать устройства перед работой с ними.

• 05 06

  Телефон и кабель передачи данных

  Ель / Марго Кавин

  • Подходит для: Стационарные телефоны и подключение к Интернету

  Телефонная проводка и проводка для передачи данных — это низковольтные провода, используемые для «стационарных» телефонов и подключения к Интернету, обычно из меди. Телефонные кабели могут содержать четыре или восемь проводов. Кабель категории 5 (Cat 5), наиболее распространенный тип бытовой электропроводки для передачи данных, содержит восемь проводов, свернутых вместе в четыре пары. Его можно использовать как для телефона, так и для передачи данных, и он предлагает большую емкость и качество, чем стандартный телефонный провод. Как и низковольтный провод, он часто дешевле, чем другие типы бытовой проводки, такие как кабели NM или UF.

  Хотя проводка передачи данных действительно имеет небольшое напряжение, все, что ниже 30 вольт, обычно считается безопасным (бытовая цепь имеет напряжение около 120 вольт). Однако всегда существует опасность соприкосновения проводки передачи данных с бытовой проводкой, поэтому с ней следует обращаться осторожно и избегать прикосновения к оголенным проводам.

• 06 из 06

  Коаксиальный кабель

  Ель / Марго Кавин

  • Подходит для: Проводка данных

  Коаксиальный кабель становится менее распространенным благодаря использованию других форм передачи данных, таких как HDMI, для передачи телевизионных данных. Коаксиальный кабель представляет собой круглый кабель с оболочкой, который имеет внутренний проводник (обычно медный), окруженный трубчатым изолирующим слоем, окруженным трубчатым токопроводящим экраном из плетеной проволоки. Его можно определить по резьбовым соединителям, которые используются для соединения и соединения устройств.

  Коаксиальный кабель когда-то был стандартом для подключения телевизоров к антенне или кабельным службам и до сих пор часто используется для подключения спутниковых антенн или для доставки телевизионных услуг по подписке в домашнюю точку распространения. Обычно он имеет черную или белую изоляцию и идеально круглую форму, что позволяет легко отличить его от кабелей электрических цепей NM. Коаксиальный кабель можно найти по доступным ценам в большинстве магазинов бытовой техники и электроники.

  Незначительное количество напряжения, передаваемого сигналами по коаксиальному кабелю, делает очень маловероятным возникновение любого типа удара током — при условии, что кабели не соприкасаются с другим источником тока.

Выбор типа электрического провода

Независимо от того, заменяете ли вы старую проводку в своем доме или добавляете новые электрические провода, важно выбрать правильный тип. Всегда выбирайте электрический провод, предназначенный для той цели, для которой вы собираетесь его использовать. Например, во влажных местах на открытом воздухе всегда следует выбирать провод UF, чтобы обеспечить защиту электрической системы вашего дома от непогоды. Также следует учитывать силу тока и напряжение каждого провода, а провода должны быть согласованы с правильными потребностями каждого электрического проекта.
